Воздушное отопление – система отопления помещений горячим воздухом. Ассоциируется с печками и каминами. На самом деле – это самая перспективная альтернативная система отопления.

1. История воздушного отопления

2. Современное воздушное отопление
3. Предрассудки с перепугу

Гипокауст

История воздушного отопления насчитывает тысячелетия и практиковалась ещё в Древнем Риме. Тогда она называлась гипокауст. Это была первая система искусственного отопления помещений при помощи горячего воздуха. Отличительная особенность гипокауста – разделение продуктов горения и воздуха отапливаемого помещения. Гипокауст – первая отопительная система, которая не допускала попадания продуктов горения в дом (отапливаемое помещение). До гипокауста дома отапливались открытым пламенем (костром).

Гипокауст – достаточно дорогое удовольствие, он использовался для обогрева общественных помещений (римских бань, терм) и жилых помещений состоятельных римлян.

Состоял гипокауст из печи (топки), расположенной за пределами отапливаемого помещения и системы труб, проводящих нагретый воздух в само помещение. Нагретый воздух циркулировал в каналах пола и стен помещения. Нагретый воздух и дымовые газы не смешивались.

Наружный воздух, поступающий в гипокауст, нагревался от стенки (свода) топки, в двойных подпольных каналах, и поступал в отапливаемые помещения. Существует много конструкций гипокауста, которые объединяет общий принцип – продукты горения и нагреваемый воздух разделены теплоаккумулирующей перегородкой. По такому принципу отапливались, и средневековые замки Европы, и каменные церкви, и храмы на Руси – печь разогревает теплоаккумулирующие стенки, от которых нагревается воздух, который затем циркулирует в стенах и колоннах храма или дворца.

Гипокауст – первая система воздушного отопления, на смену которой пришла «русская система». В «русской системе» – отапливаемый воздух нагревается через непосредственный контакт воздушной массы с раскалённой поверхностью печи, также исключающей возможность попадания продуктов сгорания в помещение.

Русская система

Преимуществом «русской системы» явилась её дешевизна и компактность. Продукты сгорания удалялись через дымовую трубу, а сама печь располагалась внутри отапливаемого помещения. Благодаря появлению «русской системы» воздушное отопление стало доступным широким потребительским массам.
За годы развития, «русская система» «обросла» десятками и сотнями своих модификаций – кирпичных построений (русские печи и печки, шведка, голландка и т.д.), металлических печей (буржуйки, булерьяны) и закрытых каминов. Во всех этих системах движение воздуха осуществлялось за счёт естественной конвекции.
Главным отличием «русской системы» от гипокауста явилось отсутствие циркуляционной системы для подогретого воздуха. Воздух помещения разогревался прямо о стенки печки.

Гипокауст или русская система?

При ближайшем рассмотрении нет никакой принципиальной разницы между римской и русской системами. В римских системах разогревался пол и стены, в русских — стенки самой печки. При этом римские топки находились за пределами помещения, русские – внутри. Если в русской печке развернуть жерло топки наружу здания, а саму печку сделать на всю стенку и закрыть её щитком – получится простейший гипокауст. Если обычную печку-«буржуйку» оборудовать щитком (экраном) – тоже получится гипокауст-отопление. Вариантов много, простор для экспериментов.

Сравнивать эти две системы можно до бесконечности, но просматривается общая тенденция – гипокауст более громоздкое и дорогое строение, но за то – он проще и приятнее в эксплуатации. В гипокауст-системах ходы прямые, их легче чистить от сажи и пыли.

Современное воздушное отопление

Современные системы воздушного отопления (СВО) используют принудительную циркуляцию воздуха за счёт вентилятора, установленного в воздухонагревателе. При этом, сам воздухонагреватель может работать на любом виде топлива или энергии.
В простейшем случае система воздушного отопления выполняет функцию отопления, механической и химической очистки воздуха от пыли и примесей, и приточной вентиляции (как в автомобиле). Более сложные варианты позволяют решать любые задачи – климат-контроль дома, температурное зонирование, программирование по времени суток и по дням недели, удалённый мониторинг и т.д. Кроме этого, тонкая очистка и увлажнение воздуха, охлаждение (в жаркое время) и бактериологическая стерилизация – это всё по силам современным системам воздушного отопления.

Иными словами, современное воздушное отопление – это огромный и многофункциональный кондиционер воздуха. Непривычно. Народ привык к печному, водяному лучевому и иному отоплению, где воздух в комнате греется, либо стенками печки, либо радиатором, либо ещё чем-то тёплым. А ведь есть путь гораздо проще – воздух в доме нагревается централизовано от любого источника тепла, очищается и подаётся по каналам непосредственно в комнаты. Системы кондиционирования воздуха есть во многих домах. Осталось только совместить их с системами отопления. Простота в поддержании заданных параметров воздуха явилась причиной приоритетного развития воздушного отопления по сравнению со всеми остальными видами отопления. Зародившись ещё в Древнем Риме, воздушное отопление и в наши дни выполняет главную свою задачу – делает воздух в помещении комфортабельным и приемлемым для человеческого бытия.

Предрассудки с перепугу

Воздушное отопление – это сложно и дорого

-Не сложнее и не дороже остальных систем отопительных систем. Подавать тёплый воздух по каналам гораздо проще и дешевле, нежели воду или антифриз по трубам. При этом, воздушное отопление не течет и не размерзается, что идеально для непостоянной эксплуатации.

Воздушное отопление – это пыль, сухость и сквозняки

Пыль, сухость и сквозняки – проблемы всех неправильно смонтированных дешёвых отопительных систем. Путь пыли заканчивается на воздушном фильтре, путь сухости – на увлажнителе воздуха, а подающие решётки надо ставить с умыслом и никогда не располагать их в зонах длительного пребывания людей. Тогда и не будет сквозняков.

Воздушное отопление – это шумно
(вентиляторы, турбулентности и всё такое…)

Да, любой работающий механизм создаёт звуки. ..
Это нужно учитывать при его монтаже и всё будет прекрасно…

Что такое печь с воздушным контуром?

Печи-буржуйки, «научное» название – «печи с воздушным контуром», пользовались большой популярностью во времена, когда не существовало центрального отопления. Благодаря своей мобильности буржуйку можно устанавливать где угодно: в палатке, квартире, частном доме, лесном приюте, на даче и в других помещениях. После появления отопительных приборов других конструкций от буржуек отказались.

Дело в том, что печь с воздушным контуром имеет один существенный недостаток – горячие газы, образующиеся при горении топлива, прямиком через дымоход уходят в атмосферу. Именно за эту особенность печь получила свое народное название – «Буржуйка». Чтобы использовать ее для постоянного отопления помещений надо очень много топлива. Соответственно надо быть буржуем (богатым человеком), потому что бедный человек не может и не будет покупать такие количества, а буржуй, как известно не считает денег.

Печь с воздушным контуром вернулась в современный мир, но уже в другой ипостаси – акцента интерьера, создающего в помещении оригинальную атмосферу и своеобразный антураж. Современные буржуйки также могут использоваться в качестве отопительного прибора, но они кардинально отличаются от своих старинных «цилиндрических» аналогов. Это красивое стилизованное изделие, декорированное литыми элементами «под старину».

Приобрести различные варианты печей с воздушным контуром можно в интернет-магазине ООО «Шале». Здесь представлен широкий выбор буржуек изготовленных известными французскими, польскими, итальянскими, испанскими, чешскими, шведскими, норвежскими, португальскими и российскими компаниями.

Учитывая, что печь с воздушным контуром является объектом повышенной пожарной опасности, специалисты «Шале» предлагают комплекс услуг по ее безопасной установке. В комплекс услуг входить обследование помещения, разработка проекта установки, разработка сметы расходов, монтаж устройства и монтаж дымохода, испытание и сдача в эксплуатацию.

Гарантируются: соблюдение правил пожарной безопасности, оперативные сроки, высокое качество работы и приемлемые цены на оборудование и услуги.

Системы отопления — все для отопления на сервисе OLX.ua Украина

Обычные объявления Найдено 48 531 объявление Найдено 48 531 объявление Хотите продавать быстрее? Узнать как

Запорожье, Вознесеновский Сегодня 01:55

Даже машине необходим качественный обогрев! Эффективные способы отопления гаража

Вы просматриваете раздел Гаража, расположенный в большом разделе Отопление.

Хранение автомобиля зимой в теплом гараже снимает многие проблемы.

Чистые стекла, облегчённый запуск двигателя, удобство обслуживания и ремонта продлят срок эксплуатации автомобиля и сохранят здоровье автовладельцу.

В теплом гараже с вентиляцией кузов автомобиля прослужит значительно дольше.

Любители чинить автомобиль долгими зимними вечерами знают, что в мороз металл и резина становятся хрупкими, ремонт часто осложняется сломанными болтами или лопнувшей пластмассой. Плюсовая температура в гараже позволяет работать с комфортом и без проблем.

Общее отопление гаража

Удобно обогревать гаражное помещение от центральной котельной или теплоцентрали. Хозяин не беспокоится о топливе, да и поддержание тепла обходится без его участия.

Общее отопление идеально подойдёт для автосервисов, крытых паркингов, гаражей для ценных экземпляров автомобилей.

Подключить гараж к центральной системе удобно, если он находится недалеко от дома или теплотрассы. Главный плюс такого способа — возможность поддерживать определённую температуру в гараже весь отопительный сезон.

Но есть и недостатки:

• Риск замерзания батарей в период межсезонья или ремонтных работ.
• Большие потери энергии на теплотрассе.
• Относительно высокая стоимость.
• При подключении к муниципальной системе придётся получить разрешение и установить счётчик тепла.

Автономные системы

Чаще гараж приходится оборудовать собственной, независимой от внешних источников энергии системой. По необходимости, автономное отопление бывает:

• Постоянным. Гараж отапливается круглосуточно, в этом случае в целях экономии гараж утепляют.
• Периодическим. Если тепло нужно только на час или два. Подойдёт для холодных гаражей, затраты на монтаж оборудования минимальны.

Достоинством автономной системы отопления является независимость от внешних источников энергии. Подойдёт, если в гараже не нужна постоянно плюсовая температура.

Минусы автономной системы:

• Возможность замерзания воды в батареях.
• Расходы на топливо, его поиск, переработку, складирование.
• Тратятся время и силы на сжигание топлива.
• Повышенная пожарная опасность.

Виды

Чтобы нагреть гараж, затрачивается определённое количество энергии. Получить её можно, сжигая топливо — энергоноситель. Вне зависимости от вида топлива система отопления бывает:

• Локальная. Нагрев воздуха происходит в месте сгорания топлива. Применяется чаще для быстрого прогрева гаража во время проведения ремонтных работ.
• Центральная. Тепло улавливается и распределяется равномерно по гаражу. Бывают системы с циркуляцией жидкого теплоносителя по трубам и батареям, и калориферные — с воздуховодами. Отлично подходит для постоянного поддержания температуры. В качестве теплоносителя лучше использовать не воду, а незамерзающий антифриз на основе этиленгликоля.
• Смешанная. Для экономии центральная система поддерживает положительную температуру, а если есть необходимость быстро разогреть воздух — в дело вступает «буржуйка» на дровах или газовая керамическая горелка.

Природный газ в виде топлива

При возможности подвести к гаражу магистральный газ, удобным решением будет установка газового котла и открытой самотёчной системы отопления с батареями.

В качестве теплоносителя лучше использовать антифриз на основе этиленгликоля — даже в случае падения температуры ниже нуля или отключения электричества система не пострадает.

Минус такой системы — дороговизна оборудования и монтажа, а также сложности в подключении к газовой магистрали. Котёл должен находиться в изолированном помещении, обязательна организация принудительной вентиляции.

В случае если доступен только сжиженный газ в баллонах, лучше организовать местное отопление. Мощная газовая тепловая пушка способна разогнать температуру воздуха в стандартном гараже за несколько минут. Если такой мощности не нужно — лучше взять керамическую горелку. Она не выжигает кислород, безопасна и многофункциональна. Но большой минус — высокая взрывоопасность из-за возможности скопления в гараже пыли, паров топлива, выгорание кислорода и пыли в помещении.

Вариант отопления открытым пламенем инжекторной горелки — не лучший для гаража. Открытое пламя быстро выжигает кислород, любые утечки топлива могут грозить пожаром.

Внимание! Использование паяльных ламп, газовых горелок и иных источников тепла с открытым пламенем не допускается при проведении покрасочных работ, ремонте топливной системы. Оборудование для сжигания газа должно находиться в изолированном помещении, с вентиляцией!

Вам также будет интересно:

Обогрев ТЕНом на электричестве

Широким разнообразием методов и способов отопления отличается использование электричества. Отопление электричеством бывает постоянным и периодическим. Для его организации не нужно изолированного помещения.

Технические решения для постоянного отопления электричеством.

• Закрытая самотёчная система отопления с электрическим котлом, системой труб и батарей. Позволяет равномерно распределить тепло в помещении, идеально подойдёт для обогрева нескольких боксов, гаражей в несколько этажей. Минус — высокая стоимость оборудования и электричества, плюс — безопасность и надёжность системы.
• Подключение конвекторов, обогревателей, керамических панелей. Плюс — безопасность и простота подключения, возможность распределения тепла по всему помещению. Минус — необходимость разводки электрического кабеля по стенам, поэтому пожарная опасность выше.

Фото 1. Электрический конвектор, установленный в гараже. Рядом должна быть розетка для подключения прибора к сети.

• Отопление электрической воздушной пушкой или спиральными нагревателями. Подойдут для организации периодического отопления. Преимущества — быстрый нагрев помещения, не выжигают воздух. Минус — повышенная пожарная опасность при скоплении паров топлива, аэрозолей или пыли.
• Использование инфракрасных плёнок в потолке или стенах гаража. Достоинство — равномерное тепло, не занимает места. Минус — повышенная пожарная опасность, хрупкость изоляции, возможность повреждения греющих дорожек.

ТЭНы бывают:

1. Воздушными. Сопротивление нити продумано так, чтобы держать на поверхности прибора определённую температуру.
2. Водяными. Из-за большой мощности сгорают при включении на воздухе, имеют заводские герметизированные крепления.

Как сделать обогреватель своими руками

ТЭНы для отопления гаража используют от различных промышленных или бытовых приборов. Среди бытовых популярны ТЭНы от электрочайников, кипятильников и стиральных машин.

Их подключают к чугунной батарее через стандартную пробку, учитывая мощность, сечение провода.

Одна секция стандартной чугунной батареи отдаёт 0.1-0.3 Квт/час тепла, количество секций выбирается исходя из мощности нагревательного элемента. Желательно, чтобы нагреватель был расположен по всей длине батареи.

Батарея наполняется на 85% трансмиссионным маслом или антифризом, пробка закручивается. Оставшиеся 15% воздуха служат расширительным бачком.

Внимание! При проведении электромонтажных работ помните о безопасности! Все провода укладываются в защитные короба, скрутки — только в распределительную коробку. Неправильно подобранные сечения проводов ведут к пожару.

На самодельный нагреватель из батареи обязательно присоединяется заземление, на входе электричества в дом лучше поставить дифавтомат.

Отопление с использованием буржуйки

Для периодического прогрева гаража используют дровяное отопление. Металлическая простейшая буржуйка за полчаса прогреет воздух, инфракрасное излучение раскалённых стенок нагреет предметы. Эта схема давно используется владельцами гаражей, ценится за простоту и универсальность. Однако есть и минусы:

1. Неудобства в складировании и заготовке топлива.
2. Неравномерный прогрев площади гаража. У буржуйки будет жарко, а в дальнем углу за машиной — холодно.
3. Повышенная пожарная опасность из-за раскалённых стенок и дымохода.

Решить эти недостатки может оборудование гаража системой отопления.

Фото 2. Буржуйка для отопления гаража. Устройство работает на дровах, поэтому необходимо организовать пространство для их хранения.

Отопительная система на основе печи с водяным контуром

Буржуйку устанавливают вне гаража, в отдельном помещении. Вдоль стен размещаются батареи, проводятся трубы с уклоном.

Буржуйка — простейшая металлическая печь. Состоит она из двух камер — зольника с колосниковой решёткой и топливника. Труба дымохода проходит максимально внутри помещения для повышения теплосъёма. Чаще буржуйку делают из обрезка старой трубы большого диаметра или из газового баллона.

На буржуйку монтируется теплообменник. В практике встречается три варианта:

1. Водяная рубашка вокруг топки. Сложна в изготовлении, но идеальна в плане теплосъёма. Является «холодным ядром», дрова сгорают не полностью, образуя много дыма и сажи.
2. Теплообменник из труб внутри топки. Изготовить значительно проще, используя сантехнические повороты и трубы. КПД ниже, но система работает исправно.
3. Теплообменник револьверного типа на дымоходе. Отличное решение, если утеплить стенки буржуйки негорючим утеплителем. Дрова горят жарко, теплоноситель в «револьвере» быстро нагревается выходящими газами. Высокий КПД, но потребует установки циркуляционного насоса — нагрев теплоносителя производится как можно ниже.

Такая система отопления быстро, равномерно и безопасно наполнит теплом помещение вашего гаража. Важно следить за пожарной безопасностью: проход дымохода через крышу должен быть теплоизолирован, перед топкой уложен негорючий материал, возле стен за печкой устанавливается теплоизолирующий экран.

Фото 3. Буржуйка, установленная в гараже. К ней подключен водяной контур, который позволяет равномерно обогреть помещение.

Полезное видео

Посмотрите видео, в котором рассказывается о принципах обогрева гаража при помощи электрического котла.

Какую схему для обогрева гаража выбрать

Есть большое количество вариантов. Для выбора учитываем следующие параметры:

1. Доступность и стоимость источника тепла.
2. Стоимость оборудования.
3. Режим отопления.
4. Соблюдение правил безопасности.
5. Простота монтажа и использования.

Исходя из задач и учитывая особенности помещения, выбирают подходящий вариант отопления. Занятым людям, которым нужен тёплый автомобиль поутру, лучше смонтировать газовое или электрическое центральное отопление.

Любители редких гаражных ремонтов могут обойтись газовой или электрической воздушной пушкой или буржуйкой. Люди, проводящие в гараже большое количество времени, могут смонтировать систему отопления дровами.

Чтобы затраты на отопление были меньше, задумайтесь об эффективном утеплении и грамотной вентиляции.

Как сделать буржуйку своими руками чертежи. Как увеличить кпд буржуйки без помощи специалиста и серьезных финансовых вложений.

Что потребуется для работы

Нередко обогрев технических пространств превращается в огромную проблему. Электричество стоит достаточно дорого, так как приводит к немалым затратам на отопление. Лучший выход в подобной ситуации – применение альтернативных энергетических источников.

Для сжигания угля дров и другого топлива применяются разнообразные печи, в том числе буржуйка, которая характеризуется доступностью по стоимости и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение ещё среди наших предков за счёт простоты конструкции.

Поговорим, из чего создаётся эффективная буржуйка собственноручно:

• из газового баллона – подходящий вариант, для которого подойдут толстенькие модели;
• из фляги – тоже оптимальный вариант, ведь здесь имеется дверца, необходимо только прикрепить дымоход;
• из бочки – чаще всего из неё изготавливают буржуйки продолжительного горения, поскольку вместительность даёт возможность организовать немаленькую камеру для сгорания;
• из сейфа – зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Печки-буржуйки, произведённые собственноручно, создают из металла, применяя специальный инструмент.

Если вас интересует, как собственноручно обустроить буржуйку, то её устройство достаточно простое. В основу входит ёмкость, играющая роль специальной камеры, с которой следует вывести дымоходную трубу. Впереди обустраивают дверцы – через одно загружается подготовленное топливо, а посредством второго устраняется зола.

Ёмкость внутри разделяется колосником из стали, посредством которого подаётся воздух – именно через него устраняется зола, которая образуется при сгорании топлива.

Как создать буржуйку

Что касается инструкции создания печки-буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Приготовьте такие инструменты:

• Наждачку для обработки металлических краёв;
• Болгарку;
• Рулетку;
• Сварочное устройство;
• Дрель, а также свёрла.

Обратитесь к профессионалу, который создаст чертежи буржуйки, изготавливаемой своими руками. После этого можно приступать к сварке печи с отличной теплоотдачей.

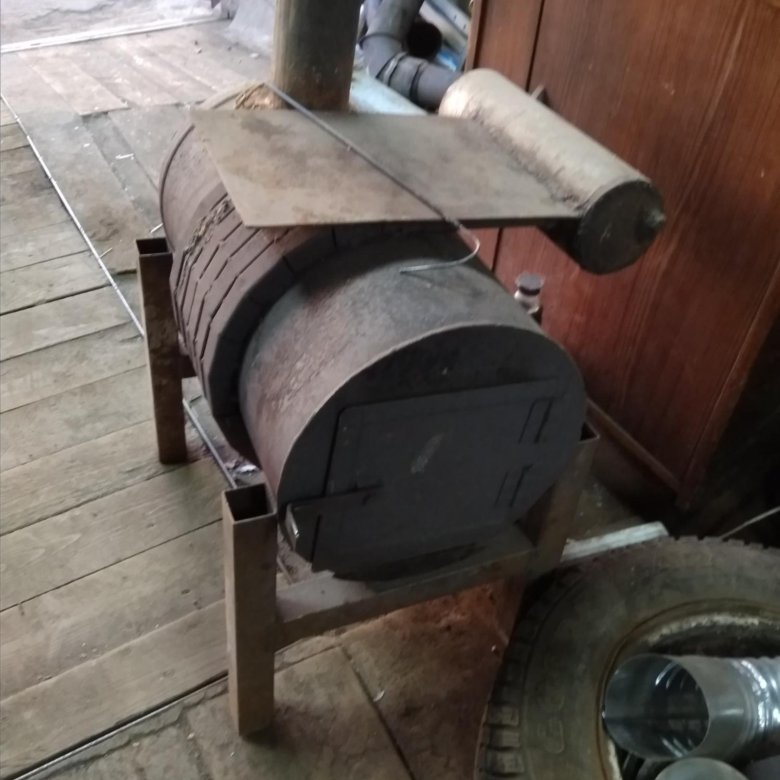

Буржуйка из бочки

Один из несложных способов – большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.

Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

• У бочки устраняем крышку сверху;
• Создаём колосник, при этом используя отрезки из металла;
• Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мини буржуйка, произведённая своими руками готова, теперь необходимо обустроить дымоход и загрузить в ёмкость дрова, чтобы их поджечь.

Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру. Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра.

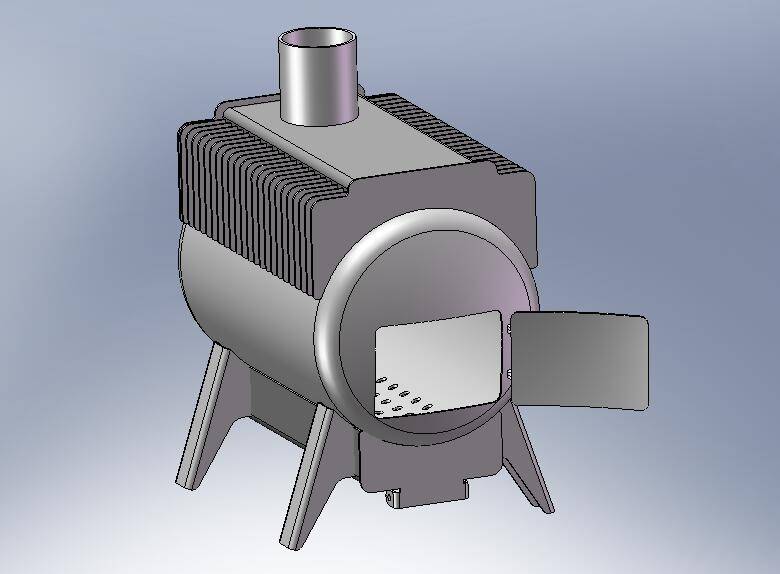

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.

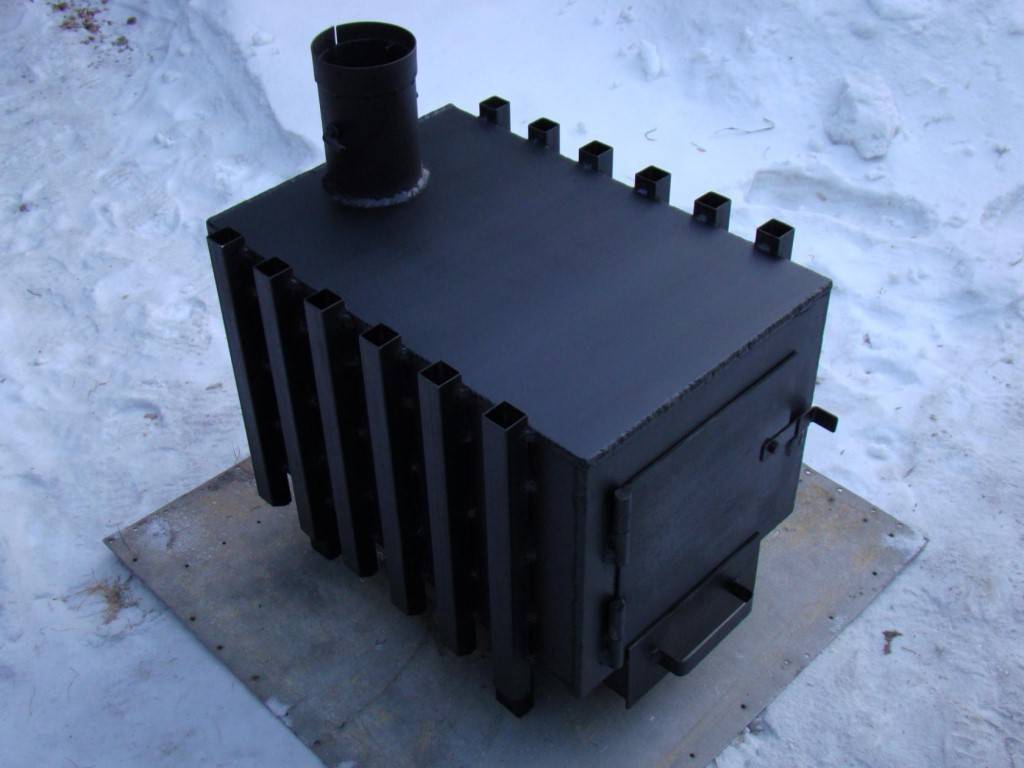

Фото буржуйки своими руками

Буржуйка, своими руками сделанная, отлично подходит для обогрева гаражей. С ее помощью можно организовать отопление дачи, в которой проживают наездами, она может выступить в качестве временного отопительного агрегата, пока не будет налажено основное отопление.

С помощью такой конструкции можно не только обогревать различные помещения, но и готовить еду. И одним из главнейших преимуществ этой печки является то, что при большом желании правильно сварить буржуйку может практически каждый человек, выполнив все сам и сэкономив на услугах сторонних мастеров.

Сделать буржуйку своими руками можно практически из любых подручных металлических изделий. Для этого подойдет старый молочный бидон, обрезок трубы, бочка, листовое железо и т.д. Правильно сделанная буржуйка довольно быстро прогревается. Одновременно с этим она и быстро остывает, но для исключения этого недостатка обычно достаточно более тщательно утеплить помещение.

Пошаговая инструкция по сборке буржуйки из бидона

Чтобы правильно сварить буржуйку, нужно прежде всего подготовить подходящий чертеж. Существуют чертежи агрегатов прямоугольного и круглого сечения. Так, вы можете сделать буржуйку своими руками даже из обыкновенного молочного бидона. Схема такой конструкции показана на рис. 1.

Рисунок 1. Буржуйка из бидона.

Чтобы сварить такую буржуйку своими руками, не понадобится никаких дорогих и труднодоступных материалов и инструментов. Будет достаточно следующего:

1. Металлического прутка диаметром в 0,6 мм.
2. Старого молочного бидона.
3. Дымоотвода. При большом желании и соответствующих навыках его можно сделать своими руками.
4. Напильника.
5. Зубила.
6. Молотка.

Некоторые рассматриваемые далее вариации потребуют применения сварочного аппарата. При желании можно будет обойтись и без него. Но сварка позволяет получать более надежную конструкцию. Какие-либо конкретные размеры приводиться не будут, ведь в случае с буржуйкой все сугубо индивидуально. Также габариты зависят и от имеющейся у вас емкости.

Работа начинается с подготовки поддувала. Для этого вам необходимо прорубить в своем бидоне отверстие немного ниже горловины. Придайте ему прямоугольную форму. Обработайте края полученного отверстия при помощи напильника. Прорубите в днище своего бидона такое отверстие, чтобы в дальнейшем дымоотводящая труба входила в него довольно туго. Сделать это предельно просто:

1. Сначала подготовьте на дне своего бидончика разметку, там, где будет в будущем проходить дымоход. Диаметр отверстия делайте приблизительно на 1,5-2 мм меньше, чем диаметр будущей дымоотводящей трубы.
2. Возьмите молоток и зубило. Сделайте с их помощью отверстие по ранее подготовленной разметке.
3. Возьмите напильник и выровняйте полученное отверстие. Удобнее всего использовать для этого напильник с круглым сечением.
4. Плотно вгоните в отверстие трубу дымохода. Если она не будет входить, придется еще поработать напильником над отверстием. Труба должна входить довольно туго.

Рисунок 2. Буржуйка из бочки.

Далее вам нужно будет взять металлический прут и согнуть его в змейку. В дальнейшем змейка будет выполнять функции колосниковой решетки. Согните готовую решетку так, чтобы в дальнейшем она могла быть вставлена в горловину. Выровняйте вставленную решетку уже внутри емкости. На этом буржуйка своими руками готова.

При желании вы можете сделать для нее надежную подставку. А если вы смастерите заслонку для поддувала, вы получите буржуйку своими руками с возможностью регулирования тяги. Заслонка делается предельно просто.

Таким образом, сделать простейшую буржуйку своими руками можно безо всяких проблем. Для этого не нужны никакие специальные материалы и инструменты. Вам останется лишь установить самодельную печку там, где нужно, и подключить дымоход. Такой самодельный агрегат будет исправно отапливать помещение, пока вы не захотите заменить его более совершенной системой.

Руководство по изготовлению печки-буржуйки из трубы

Этот вариант потребует применения сварки. Собирается такая буржуйка своими руками из отрезка металлической трубы. Схема агрегата приведена на рис. 2.

При желании ее можно сделать и из старой бочки. Делается все по аналогичной схеме. Сначала нужно взять арматуру, сделать из нее колосниковую решетку и приварить ее к корпусу. На приведенной выше схеме видно, что данная буржуйка своими руками оснащается двумя дверцами для топочной камеры и поддувала. Подобную печку можно применить не только для быстрого и качественного прогрева помещения, но и для приготовления еды.

Рисунок 3. Кирпичный экран.

Именно очень быстрый прогрев является одним из важнейших преимуществ таких печек. Однако из этого вытекает и их главный недостаток – они довольно быстро остывают. Металл является не самым лучшим аккумулятором тепла. Однако вы можете с легкостью устранить этот недостаток. Нужно лишь обложить буржуйку своими руками кирпичом. Этот материал, в отличие от металла, очень хорошо накапливает тепло и сохраняет его в течение длительного времени.

Единственный недостаток конструкции заключается в том, что для прогрева помещения ее придется топить довольно долго. Но и от этого минуса с легкостью можно избавиться. Нужно лишь создать специальный кирпичный экран с вентиляционными отверстиями. Подобного рода системы применяются в банях. Ознакомиться со схемой такого кирпичного экрана вы можете на рис. 3.

На приведенной выше схеме видно, что установка кирпичного экрана выполняется на определенном расстоянии от корпуса печки. Это неслучайное и обоснованное решение. Данная конструкция обеспечивает максимально эффективное и рациональное использование тепла, которое вырабатывает печной агрегат.

Руководство по правильной установке экрана

Правильно сделав кирпичный экран, вы избавите свою самодельную буржуйку от недостатка быстрого остывания. В процессе работы печка будет выделять тепло, оно нагреет кирпич, а кирпич, как известно, способен накапливать тепло и сохранять его в течение долгого времени. В результате вы уже выключите печь, а в помещении будет тепло еще довольно долго.

Рисунок 4. Буржуйка с дымооборотами.

Кладку нужно возводить на расстоянии порядка 10-15 см от стенок буржуйки. Сверху и снизу кладки должны быть вентиляционные отверстия. Внутри экрана из кирпича будет циркулировать воздух. Теплый станет отводиться в отапливаемое помещение, а холодный – охлаждать стенки печи, защищая их от быстрого прогорания.

Иногда кирпич выкладывается вокруг буржуйки в шахматном порядке либо без зазора. Такой подход абсолютно неправильный, забудьте о нем. Если делать кладку без зазора, то эффективность прогрева помещения существенно снизится, а избытки тепла улетят в буквальном смысле в трубу. Шахматный порядок плох тем, что при его наличии воздух не может нормально циркулировать. Площадь кирпичей гораздо меньше сплошной.

В результате она будет очень быстро остывать. Тепло от буржуйки будет попросту проходить через кладку, будто через сито. Потери тепла в такой ситуации составляют 50% и более. Помещение, конечно же, нагреется довольно быстро. Но и остынет оно с очень большой скоростью. Этот метод хорошо подходит для новостроек, в которых основного отопления еще нет, а прогревать помещение нужно. В готовых строениях от него лучше воздерживаться.

Если денег совсем нет, то можно не покупать кирпич, а использовать даже битые изделия. Но такой вариант сгодится разве что для временного применения.

Усовершенствованная конструкция самодельной буржуйки

При желании вы можете изготовить буржуйку более сложной конструкции, используя для этого металлические ящики или листовое железо. Получится хороший агрегат прямоугольной формы. Схема прямоугольной печки представлена на рис. 4.

Такая конструкция предполагает наличие дымооборотов. Благодаря этому решению существенно снижается расход топлива. Можно установить дверцы для регулирования тяги. Это сэкономит еще больше топлива. Заслонки и дымообороты обеспечивают максимально эффективную эксплуатацию буржуйки и позволяют существенно экономить на топливе.

Таким образом, историческое название этой печи не имеет абсолютно ничего общего с действительностью, так как перерасхода топлива в процессе эксплуатации попросту нет.

Имя «буржуйка» закрепилось за этой прекрасной печью лишь из-за неверного толкования.

Важно уметь не только правильно варить буржуйку, но и знать особенности ее монтажа и эксплуатации.

Если стены дома сделаны из древесины или панелей, то печка должна быть установлена к ним не ближе чем на 1 м. Правила безопасной эксплуатации такого рода агрегатов предусматривает обязательный монтаж трубы для отведения дыма. Состоять она должна из одной секции.

В случае необходимости можно, конечно, собрать трубу из более чем одной секции. Но здесь важно выдерживать правило, по которому одна секция конструкции должна плотно входить в другую. При этом нижнюю нужно вводить в верхнюю. Если трубу приходится проводить через стену, в месте прохождения обязательно должен быть установлен термобарьер. Обычно он делается из кирпича. Бетон лучше не использовать. При постоянных температурных перепадах он довольно быстро раскрошится.

При желании вы можете купить или сделать дополнительные аксессуары для хранения топлива. По технике безопасности их нужно устанавливать на определенном расстоянии от печки. Современный агрегат сможет не только качественно прогреть помещение всего лишь за 15 минут, но и станет отличным украшением интерьера. Удачной работы!

Буржуйка – идеальное решение в условиях, когда необходимо обеспечить отопление малогабаритных помещений (гараж, подсобка, обогрев бани), потратив минимальное количество денежных средств. Сэкономить позволяет возможность использования материалов, которые есть практически у каждого, а также простота изготовления своими руками. Дальше рассмотрим, из чего можно сделать буржуйку и приведем конкретные чертежи.

Какой инструмент необходим?

Вне зависимости от выбранного чертежа или конструктивных особенностей буржуйки, для проведения работы по ее изготовлению кроме материалов, нужно подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарка.
• Сварка.
• Дрель.
• Сверло.
• Щетка.
• Зубило.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбираем вид и начинаем работу

Начинаем работу:

1. Согласно приведенным размерам из листа нужно вырезать элементы, из которых и будет изготовлена печь. Постарайтесь максимально зачистить обрезанные края.
2. Подготавливается часть для крепления составляющих буржуйки – труба с отверстиями.
3. Части верхнего бака подготавливаются для монтажа дымоходной трубы. Для этого нужно, согласно приведенным на чертеже данным, проделать отверстие, смещенное влево по отношении цента. Также внизу бака проделывается еще одно отверстие (смещенное вправо) – оно предназначено для установки соединительной трубы.
4. Составляющие части свариваются друг с другом и получается готовый бак.
5. Аналогичным образом сваривается нижний бак. Только проделывается отверстие для установки трубы по центру. Также нужно с небольшим смещением сделать еще одно отверстие – в него будет заливаться переработка. Над отверстием для заправки делается специальная задвижная крышка.
6. Нижний бак крепится к верхнему (они привариваются к соединительной трубе). Придать прочности конструкции следует с помощью кронштейнов.
7. Не забудьте к нижнему баку приварить ножки.
8. Для увеличения срока службы, печь зачищается и окрашивается.

Присоединяете буржуйку к дымоходу и пробуете отопить гараж. Для этого в нижний бак заливаете топливо и поджигаете. Когда оно разгорелось, нужно отверстие для переработки закрыть задвижной крышкой.

Важно: Для окрашивания конструкции используйте специальные жаростойкие краски.

Прямоугольная буржуйка на дровах

Такой вариант подходит, когда нужно отапливать гараж или комнаты бани, предназначенные для отдыха.

Особенности модели, изготовление которой своими руками опишем дальше, заключается в большой теплоотдаче и возможности регулировки силы тяги.

Наша печь будет иметь размеры 45х45х80. Таких габаритов достаточно, чтобы обогреть среднее помещение. В нее влезут длинные дрова и ее легко перемещать.

В этом случае не будем приводить конкретный чертеж, и постараемся максимально объяснить на словах. Перед началом работы покупаем:

• Сталь толщиной 3-4 мм. Будет достаточно листа полтора на два метра.
• Кусок трубы. Выбирайте с диаметром от 90 до 100 мм. Длина: 0.4 м.
• Арматуру 16 мм. Нужно ровно 6.2 м.
• Пять килограмм электродов.
• Четыре дверных петли.
• Стержень из стали, длиною в полметра и диаметром около 10 мм.
• Семь метров уголка с 40 миллиметровой полкой. Стенки должны иметь толщину в 5 мм.

Когда все необходимое подготовлено, начинаем работу своими руками в такой последовательности:

1. Из листов вырезаются будущие стенки конструкции.
2. Уголок сваривается таким образом, чтобы получился каркас. При выполнении этого и первого пункта нужно помнить приведенные выше размеры печки (45х45х80).
3. Арматура нарезается и приваривается к каркасу с интервалом в 2 см.
4. Готовый каркас обваривается жестью.
5. По диаметру гладкого прутка на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. Приваривается труба к каркасу (до этого нужно проделать под нее отверстие).
6. В отверстия дымоотвода вставляется изогнутый пруток. Он должен иметь форму прямого угла. К нему приваривается кусок жести круглой формы, по размеру чуть меньший, чем внутренний диаметр дымохода – будет использоваться для регулировки.
7. Буржуйка должна иметь дверки. Они вырезаются прямо из корпуса. На изъятый кусок металла навариваются петли, с помощью которых они прикрепляются на печь.
8. На дверцы устанавливаются засовы и ручки, которые можно сделать любого удобного вида. Главное, чтобы они гарантировали максимальную фиксацию дверцы (если не хотите спалить гараж).
9. Когда работа закончена, можно проверить результат работы своими руками и начать отапливать гараж.

Важно: Для обеспечения тяги, дверцы крепятся так, чтобы были небольшие зазоры.

Буржуйка из трубы

Такой вариант подразумевает простоту выполнения работы своими руками и эстетичный внешний вид, что позволит обогревать не толь гараж, а и небольшие помещения на даче.

Алгоритм работы:

1. Берется труба и обрезается до нужной длины.
2. В боковой части вырезаются 2 отверстия: для зольника и топки. Расстояние между ними приблизительно 15 см.
3. Вырезанные части металла будут служить дверцами. Их размер увеличивается с помощь наваривания сверху металлических полос. Также нужно сразу установить ручки, обеспечивающие фиксацию дверцы.
4. Внутри будущей печки привариваются уголковые кронштейны (на них будет держаться колосник, сваренный своими руками из арматуры или купленный в магазине).
5. Устанавливается колосник.
6. В круге металла, который будет закрывать проем трубы (верхняя часть буржуйки) нужно проделать отверстие для крепления трубы (дымоотвода).
7. Заваривается низ и верх печки.
8. Приваривается труба.
9. Привариваются петли и устанавливаются дверцы.
10. Печь в местах сварочных соединений зачищают и окрашивают специальной краской.
11. Последний этап – подключение к выведенному за пределы помещения дымоходу.

Если все сделать правильно – буржуйка сможет полностью отапливать гараж или другое помещение небольших размеров.

Печь из бидона

Из любого старого бидона может быть изготовлена буржуйка своими руками. Для этого нужен:

• Бидон.
• Кусок трубы.
• Арматура или проволока.

Начинаем работу:

1. На установленном в горизонтальном положении бидоне, размечаем месторасположение прямоугольного подувала. Оно должно быть размещено под крышкой.
2. Вырезаем отверстие для дымохода. Оно может быть в дне или стенке.
3. Делаем колосник. Его проще изготавливать из стальной проволоки, которая в согнутом виде заносится в середину будущей печки и распрямляется. Нужно расположить зигзаг таким образом, чтобы было максимально удобно наполнять буржуйку дровами.
4. Приделываем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум затрат на изготовление и для выполнения работы не нужно иметь профессиональных навыков. С ее помощью можно смело отапливать гараж и другие подсобные помещения.

Печь из газового баллона

Если у вас на участке завалялся газовый баллон – используйте его для создания буржуйки.

Последовательность работы:

1. Срезать кран и сделать заглушку отверстия.
2. В дне вырезать отверстие под дверцу. Из полученного куска днища, с помощью его обваривания полосой металла, делаются дверцы.
3. На дверцы крепится замок-ручка и они монтируются на баллон с помощью петель, которые привариваются.
4. В той части баллона, которая будет дном, нужно сделать колосник. Для этого достаточно проделать отверстия.
5. Под отверстиями днища приваривается жестяная коробка, в которую будет спадать сажа и отходы. В передней части коробки также нужно сделать дверцы – они будут использоваться для регулировки тяги.
6. Печку нужно поднять от земли с помощью ножек. Для их изготовления подойдет обычная труба.
7. В верхнюю часть баллона вваривается дымоотвод.
8. Если есть необходимость, на поверхности конструкции можно организовать варочную поверхность.

Такая печь отопит гараж или небольшой домик на даче.

Буржуйка – достаточно простое приспособление для обогрева помещений. Выполняя работу, помните, что печь должна не только греть, но и отвечать минимальным требованиям противопожарной безопасности.

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна

• – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитная маска и костюм для работы.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
• Зубило, плоскогубцы, молоток.
• Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см . Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала) . Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для : она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

1. Если вы проводите в гараже немного времени (1-3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано , второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55-60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40-50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:



Печь с вентилятором «Брест-203» вертикальная

Печь с вентилятором типа булерьян — Брест 203 вертикальная

Все буржуйки эконом-класса





При покупке печи предоставляем увеличенную скидку на дымоход из нержавеющей стали!



Печи на дровах сегодня востребованы как никогда. Альтернативное отопление актуально, как для частного или загородного дома, так и для помещений хозяйственного назначения.

Эффективным и недорогим решением в качестве независимого отопления станет булерьян Брест. Брест 203 — это твердотопливная печь, аналог печи булерьян, которая отопит 200 кубов. Печь оборудована вентилятором. Можно заказать отопительный прибор без вентилятора.

Есть модель со встроенным вентилятором — «Брест 203 плюс».

Конструкция твердотопливный печи Брест 203 проста. Форма буржуйки напоминает бочку, которая лежит на боку. Внутри бочки размещается топка такой же формы. Между топкой и наружными стенками печки циркулирует воздух, который попадает в булерьян через нижний патрубок и выходит уже нагретый — через два верхних.

Буржуйка Брест 203 может быть изготовлена, как с вертикальным размещением воздушных патрубков, так и с горизонтальным.

Вентилятор подключается к дровяной печи с помощью гофрированного рукава. Можно купить печку без вентилятора.





Технические данные размещены в закладке «Характеристики»!





Преимущества печи с вентилятором:

• объёмная топка 5 мм
• длительное горение дров 3-6 часов
• две заслонки горения (на дверке и в трубе)
• конвективный кожух
• термостойкая покраска наружных поверхностей
• вентилятор и один метр гофро-трубы в комплекте
• высокий КПД.



Комплектация Брест-203: совок, кочерга, инструкция по эксплуатации, вентилятор, 1 метр гофры.



В случае подключения вентилятора, его необходимо расположить ниже уровня топки. Подключение осуществляется через гофрированную трубу (идет в комплекте с вентилятором).







Печь с вентилятором Брест 203 вертикальная прекрасно справится с воздушным отоплением дачи, гаража, цеха, теплицы или склада. Отзывы о печке Брест 203 — очень хорошие. Буржуйка с вентилятором отапливает заявленный объем помещения.

Купить твердотопливную печь с вентилятором булерьян Брест 203 по заводской цене можно на сайте  pechi-kotly-kamenki.com.ua.com.ua.

Духовка с водяным контуром нагрева видео. Создание буржуйки с водяным контуром своими руками. Простое и удачное решение

Печное отопление — старейший способ поддерживать комфортную температуру в доме. Но даже для этого, на первый взгляд, малоэффективного способа теплоснабжения существует ряд современных технологий обустройства. К ним относится отопление частного дома от печи: вода, дрова, пар.

Требования к обогреву печи

Традиционная печь представляет собой кирпичную конструкцию с топкой, зольником и дымоходом.Последнее сыграло важную роль, так как обогрев дома происходил за счет тепла углекислого газа, прошедшего через сложную систему каналов.

Охлажденная вода возвращается в бутылки с водой в духовке и снова нагревается. Между ними необходимо подключить устройство теплоизоляции. Это гарантирует, что в случае перегрева давление в системе отопления может быть сброшено. Также важен термостат, который запускает контур отопления, управляемый водонагревателем, при определенной температуре.Это соединение очень чувствительное, неисправные соединения могут серьезно повредить иногда дорогостоящее центральное отопление.

Тщательно прогрейте духовку после подключения

По этой причине ни при каких обстоятельствах следует обращаться к специалисту. После того, как инженер-электрик дал зеленый свет на работу и дымоход также удалил камин, печь можно вводить в эксплуатацию после подключения. Обычно теплотехник заполняет отопительный контур водой. Вентиляция полезна для устранения шума и сбоев в работе системы.Поскольку подключение отопления было выполнено специалистом наилучшим образом, этап тестирования также является частью задачи.

Однако для домов с большой площадью такая схема не эффективна. Поэтому предпочитают делать водяное отопление от плиты своими руками. Для этого в топке устанавливается теплообменник для нагрева теплоносителя — воды, воздуха или для генерации пара. Такая схема повысит эффективность отопления и значительно увеличит площадь обогрева в доме.

Первый нагрев должен выполняться в соответствии с инструкциями производителя. Отопление и полив дровяной печи занимает некоторое время, пока владелец не сможет их полностью разделить. Камины подлежат разрешению в Германии. Правила содержат требования к мелкой пыли, при этом важную роль играют расстояние между стенами и противопожарная защита.

Правила пожарной безопасности и охраны окружающей среды для каминов

Местное выдувание дымохода помогает соблюдать правила для печи и также отвечает за проверку.На горючем грунте дополнительно. Основанием для современных правил использования печей является превентивная противопожарная защита: частные камины в принципе являются потенциальным источником опасности для населения.

Но прежде чем делать воздушный обогрев печкой, необходимо ознакомиться с правилами его организации. Основные из них — обеспечение безопасности системы:

№

• Для обустройства дымоходной системы рекомендуется размещать печь не у несущей стены;
• Материал для изготовления пола и стен в зоне печи должен быть негорючим;
• Обязательная установка защитной дверцы в пепельнице и топке;
• Составление графика очистки дымохода от копоти и копоти.Эту процедуру нужно проводить не реже 1 раза в 2 месяца и перед каждым отопительным сезоном.

Как построить печь с водяным отоплением своими руками? Во-первых, нужно выбрать оптимальную конструкцию, которая будет соответствовать требованиям конкретного дома. Существует множество схем строительства — от самых простых до сложных с лежаками и духовками.

Дополнительные правила для духовки регулируют, например, максимальное количество мелкой пыли из духовок для обеспечения окружающей среды … Таким образом, были установлены правила, обеспечивающие минимальную степень безопасности для отдельного владельца печи, а также для других лиц и здания.

Легковоспламеняющиеся предметы должны быть защищены от перегрева негорючей изоляцией на небольших расстояниях. Кроме того, перед установкой печи необходимо предотвратить возгорание напольного покрытия от искр и возгорания с помощью подходящей плиты основания печи.

Высота дымохода печи должна быть не менее 4 м. В противном случае из-за высокой температуры угарного газа на его поверхности будет скапливаться конденсат, который неизбежно попадет в камеру сгорания.

Схемы устройства нагревательной печи

В первую очередь нужно определиться с функциональностью будущей духовки. Будет ли он служить только для нагрева теплоносителя или иметь другие возможности. Чаще всего печь из кирпича с водяным отоплением делается вместе с варочной панелью, что очень актуально для загородных домов.

Федеральный закон о защите окружающей среды регулирует требования к печам.

Существуют также определенные ограничения на использование дровяных печей.Большинство современных духовок не требуют дополнительного фильтра тонкой очистки. Эту информацию можно прочитать в разрешении непосредственно на табличке и в информации производителя.

Также можно ограничить тепловую плиту как тепловое расширение: духовка с открытым камином не должна работать непрерывно, для непрерывной работы требуется непрерывная дверца духовки. Подача воздуха для горения должна быть должным образом отрегулирована, а в случае шкафов с низким энергопотреблением может потребоваться дополнительная подача воздуха для наружной печи.

Также дополнительно рекомендуется изготовление сложной системы дымоходов. Когда через них проходят горячие газы окиси углерода, стены нагреваются, и тепло будет передаваться в комнату. Однако они могут занимать до 70% от общего объема печи, что не всегда возможно для домов с небольшой площадью.

Региональные правила для печи могут устанавливать дополнительные правила.

В некоторых муниципалитетах есть особенно строгие требования в отношении параметров дымовых газов печи.Принимая решение о конкретной конструкции печи, необходимо одновременно включить соответствующий стандарт, чтобы в дальнейшем избежать трудностей с проходом дымохода и разрешением места пожара. При установке печи некоторым муниципалитетам требуется подтверждение наличия специализированной компании — даже встроенные печи в худшем случае не принимаются.

Как сделать отопление от печки «с нуля» своими силами? В первую очередь нужно определиться с его расположением. Боковые стенки конструкции будут аккумулировать тепло и передавать воздух в помещении.Только тогда отопление частного дома от печи будет по-настоящему эффективным.

Теплообменник должен располагаться в задней части камеры сгорания. Его необходимо изготовить самостоятельно или заказать по чертежам. Увы, для отопления частного дома от печки заводских теплообменников нет. Их конфигурация полностью зависит от конструкции печи, ее габаритов.

Тепловая мощность печи должна соответствовать потребности в тепле отапливаемого помещения.Каминные печи часто используются в качестве дополнительных обогревателей для существующих систем центрального отопления и редко нуждаются в обогреве всего дома. При определении требуемой тепловой мощности в кВт существуют и другие факторы, влияющие на эффективность печи, такие как индивидуальные характеристики нагрева и длина трубы печи.

Также влияет выбор правильного топлива. Обычно: от 1 до 2 кВт можно отапливать в среднем десять квадратных метров нормальной жилой площади. Это соответствует примерно 25 кубометрам внутреннего пространства при стандартной высоте помещения 2.40 метров. За основу для этих расчетов всегда берется стандартное изолированное помещение со стандартной высотой помещения. В случае плохо утепленных старых зданий следует учитывать более высокую тепловую мощность.

Выбрав определенную схему, можно приступать к постройке печи. Оптимальным вариантом будет приобрести готовую стальную модель и покрыть ее защитным слоем из огнеупорного кирпича. Но если вам нужны действительно большие и мощные печи для дачи с водяным отоплением, рекомендуется сделать это самостоятельно.

Строительство дровяной печи для отопления дома начинается с устройства фундамента. Его нельзя привязывать к общему дому. Для этого нужно залить в землю бетонную стяжку, причем ее высота должна быть выше уровня пола на 5-7 см. После этого можно приступать непосредственно к возведению конструкции:

По заявлению производителя, КПД нагревательных печей составляет от 70 до 89 процентов. Номинальная мощность 1 кВт, 2 кВт, 3 кВт или 7 кВт, 8 кВт и 10 кВт может быть изменена внешними условиями.Поэтому индивидуальную мощность обогрева всегда необходимо адаптировать к индивидуальным пространственным условиям — лучший специалист на месте.

Дымоход также влияет на тепловую мощность печи.

На самом деле редко бывает, что покупается печь с малой теплопроизводительностью, чаще всего печи слишком большие. Однако низкая номинальная мощность 2 кВт или 3 кВт также может быть использована эффективно. Во-первых, немаловажную роль играет размер комнаты: чем меньше обогреваемое пространство, тем более приятная температура может быть достигнута.Трубчатая труба также должна быть включена в расчет тепловой мощности. Поскольку длинная труба печи представляет собой увеличение теплопроизводительности, теплопередача отходящих газов происходит по длине трубы печи.

1. По выбранной схеме укладываются первые ряды до зольника.
2. Установлена ​​вентиляторная дверца и облицована кирпичом. Стандартный размер 19,5 * 24 см, изготовлен из чугуна.
3. Камера сгорания сделана по такому же принципу.
4. Дымоход лучше всего устанавливать в готовом виде, круглого сечения. Так паровой нагрев от печи будет более эффективным — отсутствие вихревых потоков газа не повлияет на тягу.

Для топки и зольника лучше всего использовать шамот. огнеупорный кирпич … Футеровку печи можно сделать обычным силикатом, так как он обладает хорошей теплоемкостью.

Частое обжигание снижает тепловую мощность печи.

Лучший показатель для духовки негабаритных размеров — это очень высокая комнатная температура для установки.Помещение очень быстро нагревается до более чем 25 градусов, что в конечном итоге может стать неприятным: в соседних помещениях, которые не нагреваются над плитой, все равно кажется слишком прохладным, несмотря на нормальную температуру в помещении.

В принципе, короткие, в основном задние, соединения труб печи могут уменьшить излучаемое тепло. Даже более длительные интервалы нагрева между полным выгоранием и последующим обжигом, более длинные клеи и хвойные породы вместо твердых пород дерева могут снизить эффективность нагрева и эффективность.

Без опыта сделать водяной нагрев от печки своими руками сложно.Лучше всего пользоваться услугами профессиональных печников хотя бы на первых этапах строительства.

Способы печного теплоснабжения

Разобравшись, как можно сделать отопление от печи, следует правильно выбрать способ обогрева помещения. Для этого можно применить типовые схемы теплоснабжения, в которых вместо котельной будет кирпичная конструкция.

Конвекция и лучистое тепло как коэффициенты теплопередачи

Печи имеют различные конструкции, которые позволяют использовать различные формы отвода тепла.В дополнение к чугунной печи и печи из нержавеющей стали также возможна водостойкая печь или печь на пеллетах. Конвекционное тепло нагревает помещение медленнее, но обеспечивает равномерное распределение теплового излучения. Лучистое тепло в непосредственной близости от печи очень приятно, согревает комнату, но не так, как конвекция тепла.

Дрова горят новая покупка или модернизация

Дровяная печь универсальна: ее можно использовать для отопления или для приготовления горячей воды, что снижает затраты на нефть или газ.Водяную плиту можно купить снова, но существующую плиту также можно модернизировать для нагрева воды. Если у вас уже есть отопление и вы хотите поддержать его дровяной печью, есть два варианта. Во-первых, можно купить печь водонесущую. Его уже производят на месте, поэтому он отлично нагревает воду. Таким образом, печь может достичь высокого КПД до 80 процентов.

Главный критерий выбора — это общая площадь дома. Требуемая максимальная скорость охлаждения хладагента зависит от него при прохождении через транспортные пути.В зависимости от этого параметра можно выбрать следующие виды отопления частного дома от печи:

• Вода … Самый популярный и простой, но и трудоемкий;
• Steam … Чаще всего применяется для домов с большой площадью и высокотемпературных печей;
• Air — лучший вариант для загородного дома.

Каждая из систем имеет ряд характерных особенностей компоновки и работы.

Установка системы своими руками

Часто печь уже установлена, и вы хотите использовать ее как водонагреватель для отопления.В этом случае печь можно дооснастить водой. Многие производители предлагают так называемый водяной мешок в качестве автономного регистратора, съемного регистратора или водного мешка для прицепа для дооснащения.

Здесь КПД ниже и тепловая мощность печи не может использоваться так же эффективно, как печь, которую осушают из дома. Примерно 70 процентов генерируемой энергии вырабатывается с помощью опоры отопления или производства горячей воды, а около 30 процентов выгружается непосредственно из печи в здание.

Водяное отопление

Самая главная составляющая самодельного нагрева воды от печки — теплообменник. Он предназначен для передачи тепловой энергии от сжигания топлива (дрова, уголь) воде в системе. Лучше всего сделать самому, так как каждая топка часто имеет индивидуальные размеры камеры сгорания. Для этого рекомендуется использовать жаропрочную сталь толщиной не менее 2 мм. Конструкция печи для дачи с водяным отоплением может быть разной.Главное условие — обеспечить максимальный контакт теплообменника с зоной горения топлива. Для этого его можно сделать П-образным, чтобы он обрамлял камеру сгорания.

Водоподдерживающая печь должна располагаться как можно ближе к системе отопления.

Подключение печи к системе отопления должно производиться специалистом, то есть специалистом по сантехнике или системе отопления. Перед установкой водонагревателя необходимо также проконсультироваться с дымоходом. Оба должны сначала оценить, как и как печь может быть интегрирована в систему отопления.

Непосредственно выясняется, следует ли использовать печь как водонагреватель для отопления или поддерживать горячую воду для повседневного использования. Чтобы полностью реализовать свой потенциал, печь с водяным охлаждением должна быть подключена к буферной печи, чтобы не терять тепло.

Изготовление стальной конструкции выполняется на сварочном аппарате. Перед постройкой водонагревательной печи необходимо заранее составить чертеж теплообменника, соблюдая следующие условия:

• Внутренние размеры должны соответствовать размерам камеры сгорания;
• Диаметр патрубков для подключения к прямой и обратной магистрали зависит от типа кирпичной печи с водяным отоплением.Если система закрытая, лучше всего использовать стальные трубы диаметром до 30 мм. Для открытой строчки лучший вариант — 40 мм. Таким образом снижается потеря скорости движения теплоносителя из-за трения о внутреннюю поверхность труб;
• Монтаж теплообменника осуществляется непосредственно при строительстве печи. Для установки в старую конструкцию потребуется ее разобрать до полного открытия камеры сгорания.

Для заводских сталеплавильных печей с водяным теплообменником устройство фундамента не требуется.

Комбинация — хорошее решение

Водяная печь и существующая система Системы отопления идеально дополняют друг друга, если связь хорошо скоординирована: поскольку центральное отопление часто находится в подвале или в отдельной комнате, печь следует устанавливать как как можно ближе к бутылке с водой. По пути к топке теплообменники и буферы не теряются без надобности, а монтажные работы менее сложны.

Духовка обогревается водорастворимыми, экологически чистыми и экологически безопасными.

Эффективность печи намного лучше используется в емкости для воды.Среди дровяных печных систем дровяная печь — одна из самых эффективных. Поддержка производства горячей воды и отопления является устойчивой благодаря возобновляемым источникам сырья, а также более экономична, чем горячее водоснабжение или традиционные нагреватели нефти или газа. Большое количество тепла, рассеиваемого в водяном кармане, является вредным, если печь предназначена для непосредственного обогрева соседних комнат лучистым теплом, поскольку большая часть энергии отводится в буферный накопитель через водяной карман.

Печное отопление

Самый простой вариант устройства воздушного отопления печкой — сделать систему дымоходов с большой площадью для обогрева помещения.Однако у этого способа есть недостаток — ограничения по объему, то есть таким способом нельзя обогреть большой дом.

Альтернативный вариант воздушного печного отопления — установка теплообменника, как это делается в каминном теплоснабжении. Для этого необходимо сделать герметичную конструкцию, похожую на печь с водяным отоплением. В нем будет нагреваться горячий воздух, который за счет естественной циркуляции будет поступать в специальные транспортные каналы.

Однако на практике сделать такой обогрев очень проблематично.У печки большую часть верха занимает дымоход, угарный газ из которого ни в коем случае не должен контактировать с воздухом в теплообменнике. А для эффективного обогрева воздуха печкой требуется максимальный объем камеры. Также в процессе проектирования вы можете столкнуться со следующими трудностями:

• Невозможность модернизации старой печи под установку воздушного отопления;
• Поставка воздуховодов для подачи горячего воздуха. Их диаметр должен быть не менее 100 мм, что затрудняет установку в конструкции топки;
• По-настоящему эффективное воздушное отопление возможно только с помощью вентилятора или аналогичных устройств.

Именно из-за этих факторов не практикуется обогрев воздуха печкой. Сделать пар не проще и быстрее. Она похожа на кирпичную печь с водяным контуром отопления, но имеет ряд индивидуальных особенностей.

Для эффективного воздушного отопления лучше всего установить камин. Он больше подходит для монтажа теплообменника.

Печное отопление

Как сделать паровое отопление от печки в домашних условиях? Для этого потребуется специальное оборудование, так как проблема заключается не только в отоплении воды выше + 100 ° С.Необходимо организовать его подачу в необходимом количестве на определенный период времени.

В качестве примера можно рассмотреть принцип работы заводского парового отопительного котла. В нем температура камеры сгорания контролируется группой устройств. Поэтому чаще всего используются газовые модели. В объемном теплообменнике образуется горячий пар, который с помощью воздушных насосов подается в трубопроводы. Подача воды осуществляется автоматически по мере снижения давления в теплообменнике.

Можно ли сделать аналогичный паровой обогрев от печки? На практике реализовать это практически невозможно. Одна из проблем — невозможность управлять мощностью камеры сгорания. Также следует учитывать следующие факторы:

• Проблема с расположением оборудования. Приборы управления и водопровод должны располагаться в непосредственной близости от теплообменника;
• Паровой обогрев от печки не может иметь механизмов регулировки подачи теплоносителя в трубы;
• Трудности при изготовлении теплообменника.

Сделать полноценное паровое отопление от печки в домашних условиях практически невозможно. Поэтому лучшим вариантом остается вода, как наиболее простая и эффективная.

В качестве основного источника тепловой энергии можно использовать паровые отопительные установки, а как альтернативу — печь.

Если нет возможности сделать отопление от кирпичной печи, можно приобрести готовую заводскую конструкцию. Несколько производителей на рынке предлагают аналогичные варианты устройства отопления.

Также можно сделать металлическую печь для дачи с водяным отоплением самостоятельно. Но после его установки все же рекомендуется выложить вокруг конструкции защитную кирпичную кладку. Это увеличит рассеивание тепла и защитит от резкого ИК-излучения.

В видеоматериале показаны этапы строительства печи с водяным отоплением:

В последнее время индивидуальное жилье становится все более популярным. Строительство индивидуальных домов ведется не только в отдаленных районах, но и в черте города.Подключить дом или дачу к системе центрального отопления не всегда возможно. К тому же многие считают, что установка печного отопления с водяным контуром более выгодна с экономической точки зрения. Но так ли хороша водонагревательная плита, как кажется на первый взгляд?

Комбинация — хорошее решение

Многие задаются вопросом, как совместить эти две совершенно разные системы. Это совсем не праздный вопрос.

• Многие задаются вопросом, как можно совместить отопительную плиту и теплообменник. Вопрос вовсе не простой .
• Ведь обычная дровяная отопительно-варочная печь не может обеспечить равномерный обогрев всех помещений на дачном участке, особенно если нужно организовать печное отопление двухэтажного дома.
• Необходимо установить как минимум несколько печей, что, согласитесь, с финансовой точки зрения сделать довольно сложно.
• Установив своими руками печное отопление с водяным контуром, можно исправить ситуацию.
• Обустроив кирпичную печь для обогрева и приготовления пищи с водяным контуром, можно убить двух зайцев одним выстрелом — приготовить еду и одновременно обогреть большую площадь, используя один объем топлива.
• Печь-камин с водяным контуром своими руками, также, по мнению многих, позволяет существенно сэкономить на топливе при обогреве помещения.

Это выгодно, удобно? Определенно. Но это в теории, а как обстоят дела на практике, мы рассмотрим дальше.

Есть спрос — есть предложение

Начнем с того, что в продаже уже есть камины с установленным в них теплообменником, что позволяет установить в доме радиаторное отопление.Если установлена ​​отопительно-варочная печь для нагрева воды, то данный агрегат позволит готовить еду, не увеличивая расход дров. Очень хорошая инженерная идея, но это только на первый взгляд.

Радиаторная система — неисправимые законы

Как известно, изначально радиаторная система отопления индивидуального дома проектировалась по закону тяготения. Разница между выходным и входным трубопроводами этой системы значительна.Выходной трубопровод расположен значительно выше входящего трубопровода. Из этого становится понятно, что чем больше разница температур теплоносителя в этих трубопроводах, тем лучше циркуляция внутри радиаторной системы, соответственно, тем лучше отопление. Отсутствие уклона системы и небольшой перепад трубопроводов в настоящее время успешно компенсируются установкой специальных насосов, работающих от сети 220 В.

Высокая эффективность с сюрпризом

Однако, организовывая печное отопление частного дома своими руками, хозяева часто сталкиваются с массой неприятностей и неожиданностей.Дело в том, что дровяная варочная печь с теплообменником отлично обогреет и поможет готовить в холодное время года. КПД такой печи очень высок и достигает 85 — 90% … Кирпич, нагретый за один нагрев, будет долго нагревать радиаторную систему, позволяя долго сохранять тепло в доме. Что будет летом? Такую печь и камин с теплообменником нельзя использовать даже для приготовления пищи. Почему? Потому что он нагреет радиаторную систему отопления, и оставаться в доме из-за жары будет невозможно.

Простое и удачное решение

Скептики, конечно, скажут, что установка вентилей на радиаторную систему перекрывает циркуляцию теплоносителя, тем самым обеспечивая работу топки без нагрева системы. Правильно, тиража не будет. Но духовка работает, контур внутри духовки нагревается, что происходит? Обратим свой взор в далекое прошлое, когда с помощью силы пара человечеству удавалось перемещать паровозы и корабли, сила пара просто поражает.Остальной теплоноситель в контуре просто взорвется, взорвав всю топку.

Что здесь можно сделать? А мы возьмем и оснастим печь водяным контуром с напорной арматурой, скажут некоторые. Будем сливать теплоноситель на летнее время, — скажут другие. И все они оказались неправы. Ведь отсутствие теплоносителя в системе радиаторного отопления повлияет на отсутствие тепла в радиаторах летом при работающей топке и не создаст угрозы взрыва.Но что происходит с самой схемой внутри духовки?

• Горящие дрова вызывают очень высокую температуру .
• Тепловая инерция кирпича очень высока, и металлический контур сильно нагревается, что приведет к его однозначному выгоранию .

Представьте себе: осенью при закачке теплоносителя вы обнаруживаете течь внутри топки. Мало приятного, но для устранения такой поломки, как правило, придется делать сложный ремонт с переносом топки, что само по себе очень неприятное и затратное дело.

Круговорот — желания и реальность

Но это еще не все. Предположим, что кирпичная печь с водяным отоплением, установленная в доме своими руками, имеет систему принудительной циркуляции. Другими словами, во впускной трубопровод устанавливается помпа, обеспечивающая нормальную циркуляцию теплоносителя внутри радиаторной системы.

• Как правило, в таких системах трубопроводы сравнительно небольшого диаметра, да и сама схема тоже.
• Мы уже знаем, что температура от твердого топлива имеет очень большую мощность, а кирпичи хорошо аккумулируют тепло.
• Чтобы хладагент не закипал в топочном контуре, циркуляция должна быть очень хорошей.

Ну отлично, многие скажут, хорошая циркуляция — залог хорошей работы радиаторной системы отопления. Повторимся, теория и практика — разные вещи, особенно практика российской действительности. Итак, зима, все нормально, печка греется, помпа работает, циркуляция рабочая. Вдруг выключили свет, это совсем не редкость, особенно в районах, где расположены дачи.Что случится?

Достаточно одной минуты, чтобы охлаждающая жидкость закипела в контуре духовки. О последствиях мы уже говорили. Представьте себе, газовый котел можно остановить, просто закрыв кран, но как за это время остановить русскую печь, работающую на полном ходу? Даже простое случайное отключение циркуляционного насоса из розетки просто приведет к плачевным последствиям.

Плита и бойлер

Конечно, кирпичная печь с водяным контуром выглядит довольно заманчивым и экономичным вариантом, но это только на первый взгляд.В условиях роста цен на энергоносители в отдаленных районах дрова остаются наиболее выгодным вариантом для отопления дома. Понятно, что люди хотят получить как можно больше комфорта за минимальные деньги, но все же необходимо отделить пшеницу от плевел. В таких вариантах лучше использовать специальный твердотопливный котел, рассчитанный на работу с радиаторной системой отопления. .

• Печь — это плита, котел — это бойлер, и эти два агрегата не должны пересекаться друг с другом.
• Дополнение — да, перекрытие — нет.

Иногда в целях экономии рекомендуется использовать системы, способные аккумулировать тепло, вырабатываемое топкой или котлом на пике их мощности, своего рода тепловые аккумуляторы.

Тепловые аккумуляторы — это специальные емкости, способные накапливать избыточное тепло от системы отопления.

Преимущества тепловых аккумуляторов

Сразу отметим, что эти системы достаточно дороги и громоздки.Например, тепловой аккумулятор, способный хранить до 80 кВт тепловой энергии, будет стоить около 1,5 тысячи долларов. Такую систему нельзя считать экономичной, поэтому ее редко используют при организации печного отопления частного дома или дачи.

Такая система должна иметь достаточный объем для аккумулирования избыточного тепла, вырабатываемого печью, и в то же время система должна непрерывно циркулировать. Одним словом, это очень дорого и сложно.Эти затраты окажутся очень расточительными по сравнению с обычным котлом и плитой по отдельности.

Но иногда мастера предлагают другие варианты расположения водяного контура внутри топки. Водяной контур располагается не непосредственно в топке, а в системе дымохода. При этом в системе есть заслонки, аналогичные тем, что устанавливаются в отопительных и варочных печах. Другими словами, закрытием заслонки в летнее время перекрывается поступление тепла в зону расположения контура теплоносителя.Эффективно: замкнули контур — и можно пользоваться духовкой.

Меньше КПД — берем на себя пост

Но если мы сказали, что печи с водяным контуром имеют КПД 85 — 90%, то в этом случае КПД значительно снизится.

• Ведь нагрев контура будет происходить не непосредственно в топке, где температура очень высокая, а на расстоянии, где она намного ниже.
• Если схема будет сделана из толстостенных труб, то КПД снизится еще больше.
• Если использовать тонкостенные трубы небольшого диаметра, чтобы теплоноситель более интенсивно нагревался, то при остановке циркуляции возникнет большая опасность.

Конечно, сразу перекрыв заслонку поступающих в контур газов, мы предотвратим аварию, но вы не собираетесь все время дежурить у печки, как часовой, и сдавать свой пост в домохозяйство по принципу «передал почту, принял почту». Здесь лучший вариант — специальный твердотопливный котел.

Система спутникового отопления

Зная упорство и настойчивость наших мастеров, не побоимся предположить, что найдутся те, кто, организуя печное отопление с водяным контуром своими руками, установит заслонку, работающую в автоматическом режиме. режим. Такая заслонка, замыкающая контур при отсутствии циркуляции, оснащена системой аварийного питания, датчиками давления и температуры и одновременно проверяет ее работу через спутник с выходом в Интернет.Все возможно. Просто нужно понять одну простую вещь: есть идеи людей, желающих сэкономить, но есть трезвый инженерный расчет, в котором могут отработать все варианты, в которых может оказаться разработанная система, иногда, может быть, футуристичны, но, как показывает практика, вполне оправданы. Чтобы более наглядно продемонстрировать, что происходит при установке отопительных печей с водяным контуром своими руками без основательных расчетов и акцента на реальность, приведем один небольшой пример из жизни.

Теория хороша, практика лучше

В доме установлена ​​дровяная печь своими руками с водяным контуром. В качестве теплоносителя хозяева использовали бытовой гликоль-теплоноситель. Использование такого теплоносителя вполне оправдано. Если периодически отапливать радиаторную систему от печки, долгое отсутствие хозяев может привести к замерзанию воды в системе отопления.

Бытовые теплоносители на основе антифриза, этиленгликоля и пропиленгликоля предназначены для использования в бытовых системах отопления.

Теплоносители — преимущества и недостатки

Еще одним преимуществом этой охлаждающей жидкости является то, что она содержит ингибиторы коррозии, пенообразования и образования накипи. На первый взгляд все правильно и замечательно. Недостатком таких теплоносителей является их малая теплоемкость. Это на 20% меньше, чем у воды. Соответственно, чтобы добиться такого же эффекта, как от использования воды, необходимо было увеличить площадь радиаторов отопления на 20%, что, в свою очередь, привело к увеличению объема теплоносителя.Еще одно отличие таких жидкостей-теплоносителей — их высокая вязкость по сравнению с водой. Поэтому циркуляция в системе намного хуже, чем при использовании воды. В этом случае вопрос решился установкой более мощного циркуляционного насоса.

Маленькая проблема — большие последствия

«Потоп» в доме

• Итак, у нас есть печь с водяным контуром, в которой используется гликолевый наполнитель.
• Система заполнена большим объемом жидкости, которая находится под давлением для обеспечения правильной циркуляции.
• Хозяйка использовала кухонный комбайн на кухне, в котором произошло короткое замыкание.
• Ничего страшного, просто выбило УЗО (УЗО), или, проще говоря, автомат.
• Хозяин включил автомат буквально за одну минуту.
• Электричество восстановили, и то, что произошло дальше, потрясло жителей.

Раздался хлопок и из выходного патрубка топки вырвалась струя пара, в следующее мгновение все 160 литров теплоносителя оказались внутри помещения.И нужно знать, что такие охлаждающие жидкости имеют специфический запах, от которого довольно сложно избавиться надолго. Мы не будем рассказывать, с какими проблемами столкнулись арендаторы и сколько денег они потратили на отопление и внутреннюю отделку дома.

Конфликт систем и материалов

Почему это произошло? Нужно знать, что по сравнению с водой охлаждающие жидкости на основе антифризов и гликолей имеют более высокий коэффициент расширения при нагревании. Кроме того, перегретый теплоноситель на основе этих веществ изменяет свои химические свойства, что может привести к засорению системы отопления.

В нашем случае хватило всего одной минуты, чтобы давление в системе отопления из-за перегрева в топочном контуре, возникшего после остановки циркуляционного насоса, увеличилось настолько, что лопнуло выпускной трубопровод. Если бы внутри топки произошел разрыв, финансовые затраты увеличились бы гораздо больше, а система отопления полностью отключилась бы. Мы не рассматриваем вариант, при котором кто-то из членов семьи мог оказаться рядом с разрывом трубопровода, чтобы не шокировать читателя.

Комбинация не всегда выгодна

После всего вышесказанного многие поймут, что кирпичная печь с водяным контуром — это, скорее, эксперимент, последствия которого предугадать с первого раза не получится.

• Действительно, помимо основных законов теплотехники, существуют законы термодинамики, физических свойств материалов и многое другое.
• Без учета всех этих факторов невозможно сделать надежную систему отопления для дома или дачи, которая отличается, прежде всего, своей безопасностью при эксплуатации.
• Рассматривая отопительные печи с водяным контуром, задумайтесь, во что это вам может в итоге обойтись.
• Скорее всего, окажется, что использование специального котла с теплообменником намного выгоднее и безопаснее устройства сомнительных конструкций, и пусть дровяная печь останется старой доброй печью.

Конечно, дровяные печи с водяным отоплением имеют право на существование, но только в том случае, если они сделаны специально для одной цели — работать с водяным отоплением и никак не совмещать. Удачи и тепла в дом!

1869 Кабус Буржуйка Угольная печь

Камбузная буржуйка 1869 года напоминает буржуйки, которые видели на вокзалах и в кабинах прошлых лет. Эта высокопроизводительная буржуйка полностью изготовлена ​​из чугуна и предназначена для сжигания угля. Его большая емкость для костра с решеткой для встряхивания позволяет использовать 40 фунтов. угля нужно сжечь в течение восьми часов, прежде чем потребуется дозаправка.Отдельная дверца зольника со скользящим регулятором тяги внизу создает «эффект кузницы», который обеспечивает правильное сгорание. Длинный расклешенный верх с выдвижной крышкой 8 дюймов позволяет использовать сковороду или чайник. Плита поставляется в сборе, кроме ножек.

• Функции
  • До 80 000 БТЕ
  • Вся чугунная конструкция для лучшего теплового излучения
  • Пружинная ручка Cool Touch
  • Регуляторы тяги на загрузочных и зольных дверцах
  • 8-дюймовая откидная крышка для верхней загрузки
  • EPA освобождено только от сжигания угля
  • Удобная дверца зольника и поддон для легкой очистки и утилизации
• Характеристики

  Ящик для золы для продуктов	Да
  Воздуходувка продукта	№
  Продукт сертифицирован CSA	№
  Продукт с вентиляцией или без вентиляции	Вентилируемый
  Элементы управления сенсорной панели продукта	№
  Продукт Каталитический / некаталитический	Некаталитический
  Глубина продукта (дюймы)	19.5
  Цвет / покрытие продукта	Черный
  Гарантия производителя продукта	1 год гарантии от производственных дефектов
  Площадь нагрева продукта (фут²)	1500
  Изделие Тип печи	Отдельностоящая
  Материал изделия	Чугун.
  Продукт Максимум БТЕ	80 000
  Продукт Топка с кирпичной кладкой	№
  Варочная панель продукта	Да
  Продукт Одобрен EPA	Да
  Высота продукта (дюймы)	36
  Основание подставки для продукта в комплекте	Да
  Продукт Ширина рабочей поверхности (дюймы)	8
  Устройство автоматического зажигания	№
  Система промывки воздухом	№
  Продукт включен в список UL	№
  Продукт зарегистрирован в ETL	Да
  Комплектация продукта	Печь чугунная

• Габаритные размеры

  Ширина в собранном виде (дюймы)	21.6
  Вес в упаковке	200
  Ширина в упаковке	29
  Высота в упаковке	33
  Глубина в собранном состоянии (дюймы)	19,5
  Глубина упаковки	23
  Высота в собранном виде (дюймы)	36

• Другой

  Торговая марка MFG	US Stove Company
  Есть ли на этот продукт гарантия?	Есть
  MFG Модель № (серия)	1869
  Гарантия производителя	1 год гарантии от производственных дефектов
  Тип гарантии	Limited — Запчасти
  Тип / категория продукта поставщика	Дом — Отопление, охлаждение и качество воздуха
  Ключевые слова для поиска	Дровяная печь, Железнодорожная печь, Буржуйка
  Тип гарантии Дата вступления в силу	Дата покупки
  UPC	012685018690

• Нормативный

  Предложение штата Калифорния 65 Требуется предупреждение	Есть
  Содержит химические вещества, вызывающие рак (Calif Prop65)	Есть
  У товара есть ограничения?	Есть
  Перечислите содержащиеся химические вещества, вызывающие рак, в соответствии с Правилом штата Калифорния 65	окись углерода

• FAQs
  • Где я могу получить поддержку по моему продукту? Посетите нашу зону поддержки, чтобы узнать о вариантах поддержки.
  • Какая у меня гарантия?

    Гарантия на все запасные части составляет 1 год с даты покупки. Гарантия на целостность топки составляет 3 года с момента покупки. Некоторые дилеры могут продавать расширенные гарантии. Вам нужно будет обратиться к своему дилеру за помощью, если вы приобрели его и находитесь за пределами сроков покрытия US Stove.

  • Могу ли я сжигать кукурузу в своей печи на гранулах?

    Нет, вы не можете сжигать кукурузу в своей печи на гранулах. Пеллетная печь была разработана и протестирована только для древесных пеллет. Сжигание кукурузы в печи приведет к аннулированию гарантии и может создать угрозу безопасности или вызвать повреждение печи. В печи на гранулах можно сжигать только пеллеты из твердых пород древесины высшего качества. Единственное исключение из этого правила — если ваша плита специально оборудована для сжигания кукурузы, как печи серии 6041.Эти печи поставляются с мешалкой и специальной горелкой, позволяющей сжигать кукурузу и другое биотопливо.

  • Для чего нужны горки в задней стенке или на дне топки?

    Они очищают от скопившейся золы. Их следует очищать, по крайней мере, каждый сезон сжигания или после каждой тонны сожженных гранул. Вам следует периодически проверять их, чтобы не было большого скопления золы.Это сильно повлияет на производительность вашей печи на гранулах / кукурузе!

  • Нужен ли мне комплект для свежего воздуха?

    Это будет зависеть от того, насколько воздухонепроницаем в доме / здании. Если она очень герметична, может образоваться отрицательное давление, которое помешает правильной работе печи. Если агрегат установлен в передвижном / промышленном доме, НЕОБХОДИМ комплект для свежего воздуха!

• Где я могу получить поддержку по моему продукту? Посетите нашу зону поддержки, чтобы узнать о вариантах поддержки.
• Какая у меня гарантия?

  Гарантия на все запасные части составляет 1 год с даты покупки. Гарантия на целостность топки составляет 3 года с момента покупки. Некоторые дилеры могут продавать расширенные гарантии. Вам нужно будет обратиться к своему дилеру за помощью, если вы приобрели его и находитесь за пределами сроков покрытия US Stove.

• Могу ли я сжигать кукурузу в своей печи на гранулах?

  Нет, вы не можете сжигать кукурузу в своей печи на гранулах.Пеллетная печь была разработана и протестирована только для древесных пеллет. Сжигание кукурузы в печи приведет к аннулированию гарантии и может создать угрозу безопасности или вызвать повреждение печи. В печи на гранулах можно сжигать только пеллеты из твердых пород древесины высшего качества. Единственное исключение из этого правила — если ваша плита специально оборудована для сжигания кукурузы, как печи серии 6041. Эти печи поставляются с мешалкой и специальной горелкой, позволяющей сжигать кукурузу и другое биотопливо.

• Для чего нужны горки в задней стенке или на дне топки?

  Они очищают от скопившейся золы.Их следует очищать, по крайней мере, каждый сезон сжигания или после каждой тонны сожженных гранул. Вам следует периодически проверять их, чтобы не было большого скопления золы. Это сильно повлияет на производительность вашей печи на гранулах / кукурузе!

• Нужен ли мне комплект для свежего воздуха?

  Это будет зависеть от того, насколько воздухонепроницаем в доме / здании. Если она очень герметична, может образоваться отрицательное давление, которое помешает правильной работе печи.Если агрегат установлен в передвижном / промышленном доме, НЕОБХОДИМ комплект для свежего воздуха!

Другие модели, которые могут вам понравиться

Как сделать буржуйку своими руками чертежи. Как повысить эффективность буржуйки без помощи специалиста и серьезных финансовых вложений. Что требуется для работы

Обогрев технических помещений — зачастую огромная проблема.Электричество довольно дорогое, так как приводит к значительным расходам на отопление. Лучший выход в такой ситуации — использование альтернативных источников энергии.

Для сжигания угля, дров и других видов топлива используются различные печи, в том числе и печь, которая отличается доступностью по цене и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение у наших предков благодаря простоте конструкции.

Поговорим о том, из чего делается эффективная буржуйка своими руками:

• из газового баллона — подходящий вариант, для которого подходят пухлые модели;
• из колбы — тоже лучший вариант, ведь здесь есть дверца, нужно только пристроить дымоход;
• из бочки — чаще всего из него делают печи длительного горения, так как его вместительность позволяет организовать довольно большую камеру сгорания;
• из сейфа — зачем выбрасывать старую конструкцию, если она может хорошо служить.

Печи-буржуйки, изготовленные своими руками, изготавливаются из металла с помощью специального приспособления.

Если вас интересует, как обустроить буржуйку своими руками, то ее устройство достаточно простое. В основании находится емкость, играющая роль специальной камеры, из которой следует вынуть дымоход. Спереди расположены двери — через одну загружается подготовленное топливо, через второй удаляется зола.

Емкость внутри разделена решеткой из стали, через которую подается воздух — через нее удаляется зола, образующаяся при сгорании топлива.

Как сделать буржуйку

Что касается инструкции по созданию печи-печки, то она не сложная. В первую очередь важно определиться с материалом. Подготовьте следующие инструменты:

• Наждачная бумага для обработки металлических кромок;
• Шлифовальный станок;
• Рулетка;
• Сварочный аппарат;
• Сверла так же, как и сверла.

Обратитесь к профессионалу, который создаст чертежи печи своими руками.После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из простых способов — использовать большую бочковую печь. Он должен быть оборудован решетками, дымоходом, дверцами. Производство начинается со строительства негорючего основания. Подходящий вариант — кирпичная кладка, на которой нужно оборудовать ствол. На его создание уйдет пара дней. Затем приступаем к остальной работе.

Перед конструкцией необходимо вырезать небольшое отверстие для двери.Для этих целей вам понадобится лобзик для работы по металлу.

Существующая металлическая деталь — это дверь, к которой должны быть прикреплены петли, замок и ручка. Затем к бочке следует приварить еще одну часть петель. С другой стороны, при запоре следует приварить металлическую петлю.

Внизу следует устроить зольник с необходимой дверцей, на который необходимо выделить десять процентов от общего объема. Дверь создается описанным выше способом, но это обязательно должно быть, так как через нее удаляется пепел, а также действует как воздуходувка.Затем можно приступить к созданию решеток:

• Снимите крышку с верхней части бочки;
• Сделайте решетку из металлических сегментов;
• Завариваем решетку внутри.

Обустраиваем необходимое отверстие в крышке, затем привариваем отрезок такого же диаметра, как отверстие для дымохода. Затем привариваем крышку.

Мини-буржуйка, сделанная своими руками, готова, теперь нужно оборудовать дымоход и загрузить в емкость дрова, чтобы их поджечь.

Мы создали буржуйку своими руками, фото можно увидеть на сайте. У него необычно вместительная камера. Важно обратить особое внимание на то, что отверстие можно сделать в верхней части крышки. Можно использовать не бочку, а баллон или небольшой отрезок трубы нужного диаметра.

Модернизация конструкции

Для повышения КПД печи можно использовать листовой металл, которым покрывают конструкцию из трех частей.Металл защищает корпус. Однако это еще не все — внутри есть тяга, возникает конвекция. Это увеличивает КПД печи.

Еще один этап модернизации — устройство на дымоходе определенного изгиба. Вопрос в том, что через него отводится тепло. Увеличивая длину дымохода за счет горизонтального участка, его можно использовать при обогреве помещения. Недостатком такого подхода является отложение огромного количества сажи.

Еще одно изобретение — буржуйка, оборудованная на воде.Это позволит повысить эффективность нагрева, а также минимизировать расход топлива. Подобная буржуйка функционирует на воде.

В этом варианте используется преобразователь, разделяющий пар. В результате его работы в камере образуется пламя. Самостоятельно провести такую ​​модернизацию не получится, но в будущем вполне возможно.

Буржуйка своими руками фото

000

000

000

000

000

000

Буржуйка своими руками отлично подходит для обогрева гаражей.С его помощью можно организовать отопление дачи, в которой они проживают на непродолжительных выездах, может выступать в качестве временного отопительного агрегата до тех пор, пока не будет налажено основное отопление.

С такой конструкцией можно не только обогревать различные помещения, но и готовить еду. И одно из главных достоинств этой печи в том, что при большом желании практически каждый человек может правильно приготовить буржуйку, сделав все сам и сэкономив на услугах сторонних мастеров.

Сделать буржуйку своими руками можно практически из любых доступных металлических изделий.Для этого подойдет старая молочная банка, кусок трубы, бочка, металлический лист и т. Д. Правильно сделанная буржуйка довольно быстро прогревается. При этом быстро остывает, но для устранения этого недостатка обычно достаточно более тщательно утеплить комнату.

Пошаговая инструкция сборки буржуйки из банки

Чтобы правильно приготовить буржуйку, необходимо прежде всего подготовить подходящий рисунок. Имеются чертежи агрегатов прямоугольного и круглого сечения.Итак, сделать буржуйку своими руками можно даже из обычной молочницы. Схема этой конструкции представлена ​​на рис. 1.

Рисунок 1. Буржуйка из консервной банки.

Чтобы приготовить такую ​​буржуйку своими руками, не потребуются дорогие и труднодоступные материалы и инструменты. Достаточно следующего:

1. Металлический стержень диаметром 0,6 мм.
2. Старая банка из-под молока.
3. Дымоход. При большом желании и соответствующих навыках можно сделать самому.
4. Файл.
5. Долото.
6. Молоток.

Некоторые из описанных ниже вариантов требуют использования сварочного аппарата. При желании можно обойтись без него. Но сварка позволяет получить более надежную конструкцию. Каких-либо конкретных размеров приводить не будем, потому что в случае буржуйки все сугубо индивидуально. Также размеры зависят от имеющейся у вас емкости.

Работа начинается с подготовки воздуходувки. Для этого нужно немного ниже шеи сделать в банке отверстие.Придайте ему прямоугольную форму. Обработайте края отверстия напильником. В нижней части банки сделайте отверстие, чтобы в дальнейшем дымоход входил в нее достаточно плотно. Сделать это предельно просто:

1. Сначала сделайте на дне банки разметку, где в дальнейшем будет проходить дымоход. Диаметр отверстия сделать примерно на 1,5-2 мм меньше диаметра будущего дымохода.
2. Возьмите молоток и зубило. С их помощью проделайте дырочку по заранее подготовленной разметке.
3. Возьмите напильник и выровняйте получившееся отверстие. Удобнее всего это сделать с помощью напильника с круглым сечением.
4. Плотно вбейте дымоходную трубу в отверстие. Если он не подходит, вам все равно придется поработать над отверстием напильником. Труба должна входить достаточно плотно.

Рисунок 2. Буржуйка из бочки.

Далее вам нужно будет взять металлический стержень и согнуть его в виде змейки. В дальнейшем змейка будет служить решеткой.Готовую решетку согните, чтобы потом можно было вставить в горлышко. Выровняйте вставленную сетку уже внутри контейнера. На этом буржуйка своими руками готова.

Если хотите, можете сделать для него надежную подставку. А если сделать демпфер для нагнетателя, то получится буржуйка своими руками с возможностью регулирования тяги. Демпфер предельно прост.

Таким образом, простейшую буржуйку своими руками можно сделать без проблем.Для этого не нужны специальные материалы и инструменты. Вам останется только установить самодельную печь там, где она вам нужна, и подключить дымоход. Такой самодельный агрегат будет регулярно обогревать помещение, пока вы не захотите заменить его на более совершенную систему.

Инструкция по изготовлению печки из трубы

Этот вариант потребует использования сварки. Собирается такая буржуйка своими руками из куска металлической трубы. Блок-схема представлена ​​на рис.2.

При желании его можно сделать из старой бочки. Все делается аналогично. Для начала нужно взять арматуру, сделать из нее решетку и приварить к корпусу. На приведенной выше схеме видно, что эта печь своими руками оборудована двумя дверцами для камеры сгорания и нагнетателя. Подобную печь можно использовать не только для быстрого и качественного обогрева помещения, но и для приготовления пищи.

Рисунок 3. Экран кирпича.

Одним из важнейших преимуществ таких печей является очень быстрый нагрев.Однако из этого следует и их главный недостаток — они довольно быстро остывают. Металл — не лучший аккумулятор тепла. Однако вы легко можете исправить этот недостаток. Вам просто нужно обложить буржуйку своими руками кирпичом. Этот материал, в отличие от металла, очень хорошо аккумулирует тепло и надолго сохраняет его.

Единственный недостаток конструкции — ее долго придется отапливать, чтобы прогреть комнату. Но от этого минуса легко избавиться. Вам просто нужно создать специальный экран из кирпича с вентиляционными отверстиями.Подобные системы используются в банях. Вы можете ознакомиться со схемой такого кирпичного экрана на рис. 3.

На схеме выше видно, что монтаж кирпичного экрана осуществляется на определенном расстоянии от корпуса печи. Это неслучайное и обоснованное решение. Такая конструкция обеспечивает наиболее эффективное и рациональное использование тепла, выделяемого топочным агрегатом.

Руководство по правильной установке экрана

Правильно изготовив ширму из кирпича, вы убережете самодельную буржуйку от отсутствия быстрого охлаждения.В процессе эксплуатации печь будет выделять тепло, она будет нагревать кирпич, а кирпич, как известно, способен аккумулировать тепло и сохранять его долгое время. В результате вы уже выключили духовку, и в комнате еще долго будет тепло.

Рисунок 4. Буржуйка с дымовыми поворотами.

Кладку необходимо возводить на расстоянии примерно 10-15 см от стен печи. Сверху и внизу кладки должны быть вентиляционные отверстия.Внутри кирпичного экрана будет циркулировать воздух. Теплый будет отводиться в отапливаемое помещение, а холодный охладит стенки топки, предохраняя их от быстрого выгорания.

Иногда вокруг печки кладут кирпич в шахматном порядке или без зазора. Такой подход абсолютно неправильный, забудьте об этом. Если делать кладку без зазора, то эффективность обогрева помещения значительно снизится, а лишнее тепло буквально улетит в дымоход.Порядок шахматной доски плох, потому что, если он присутствует, воздух не может нормально циркулировать. Площадь кирпича намного менее прочная.

В результате он очень быстро остынет. Тепло от буржуйки будет просто проходить через кладку, как через сито. Потери тепла в такой ситуации составляют 50% и более. Помещение, конечно, довольно быстро нагревается. Но он также будет остывать на очень высокой скорости. Этот способ хорошо подходит для новостроек, в которых еще нет основного отопления, но нужно обогревать комнату.В готовых постройках от этого лучше воздержаться.

Если денег совсем нет, то кирпичи покупать нельзя, а использовать даже битые изделия. Но этот вариант подойдет только для временного использования.

Усовершенствованная конструкция самодельной печи

При желании можно сделать буржуйку более сложной конструкции, применив для этого металлические ящики или листовой металл. У вас получится хороший прямоугольный агрегат. Схема прямоугольной печи представлена ​​на рис. 4.

Данная конструкция предполагает наличие дымовых контуров.Благодаря такому решению значительно снижается расход топлива. Возможна установка антипробуксовочных дверей. Это позволит сэкономить еще больше топлива. Заслонки и дымоходы обеспечивают максимально эффективную работу печи и позволяют значительно сэкономить на топливе.

Таким образом, историческое название этой печи абсолютно не имеет ничего общего с реальностью, так как лишнего расхода топлива при работе попросту нет.

Название «буржуйка» закрепилось за этой красивой печью только из-за неправильного толкования.

Важно уметь не только правильно приготовить буржуйку, но и знать особенности ее монтажа и эксплуатации.

Если стены дома деревянные или панельные, то печь следует устанавливать не ближе 1 м к ним. Правила безопасной эксплуатации таких агрегатов предусматривают обязательную установку дымохода. Он должен состоять из одного раздела.

При необходимости, конечно, можно собрать трубу из более чем одной секции.Но здесь важно придерживаться правила, что один участок конструкции должен плотно входить в другой. В этом случае нижний необходимо ввести в верхний. Если труба должна проходить через стену, в месте прохода необходимо установить тепловой барьер. Обычно его делают из кирпича. Бетон лучше не использовать. При постоянных перепадах температуры он довольно быстро рассыпется.

При желании можно купить или изготовить дополнительные аксессуары для хранения топлива.В целях безопасности их необходимо устанавливать на определенном расстоянии от печи. Современный агрегат не только сможет качественно прогреть комнату всего за 15 минут, но и станет отличным украшением интерьера. Удачной работы!

Буржуйка

— идеальное решение в условиях, когда необходимо обеспечить обогрев малогабаритных помещений (гараж, подсобное помещение, отопление сауны), затратив минимальные средства. Вы можете сэкономить, используя материалы, которые есть почти у каждого, а также простоту изготовления самостоятельно.Далее мы рассмотрим, из чего можно сделать буржуйку и дадим конкретные чертежи.

Какой инструмент нужен?

Вне зависимости от выбранного чертежа или конструктивных особенностей печи, для проведения работ по ее изготовлению, помимо материалов, необходимо подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарский.
• Сварка.
• Сверло.
• Сверло.
• Кисть.
• Долото.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбор типа и начало работы

Начало работы:

1. По заданным размерам необходимо вырезать элементы из листа, из которого будет изготовлена ​​печь. Постарайтесь как можно больше очистить края среза.
2. Готовится деталь для крепления комплектующих печки — труба с отверстиями.
3. Детали верхнего бака подготовлены к установке дымохода.Для этого по данным, приведенным на чертеже, нужно сделать смещение отверстия влево по отношению к центу. Также внизу бака проделывается еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубы.
4. Составляющие свариваются между собой и получается готовый резервуар.
5. Нижний бак приваривается аналогично. Делается только отверстие для установки трубы по центру. Еще нужно проделать еще одно отверстие с небольшим смещением — в него будет заливаться обработка.Над заливным отверстием делается специальная скользящая крышка.
6. Бачок нижний крепится к верхнему (привариваются к патрубку). Конструкцию следует укрепить с помощью скоб.
7. Не забудьте приварить ножки к нижнему бачку.
8. Для увеличения срока службы духовку чистят и красят.

Приделываете буржуйку к дымоходу и пытаетесь обогреть гараж. Для этого в нижний бак залить топливо и поджечь.Когда он загорелся, отверстие для рециркуляции нужно закрыть сдвижной крышкой.

Важно: Для окраски конструкции используйте специальные термостойкие краски.

Прямоугольная печь на дровах

Такой вариант подходит, когда нужно отапливать гараж или сауну, предназначенную для отдыха.

Особенностями модели, изготовление которой мы опишем своими руками, является высокая теплоотдача и возможность регулировки тягового усилия.

Наша духовка будет иметь размеры 45x45x80. Этих размеров достаточно, чтобы обогреть среднестатистическое помещение. В него поместится длинная древесина, и ее легко перемещать.

В данном случае мы не будем приводить конкретный рисунок, а постараемся объяснить как можно больше на словах. Перед началом работы закупаем:

• Сталь толщиной 3-4 мм. Простыни полтора на два метра хватит.
• Отрезок трубы. Выберите диаметр от 90 до 100 мм. Длина: 0,4 м.
• Арматура 16 мм.Вам нужно ровно 6,2 м.
• Пять килограммов электродов.
• Петли четыре дверные.
• Стальной стержень длиной полметра и диаметром около 10 мм.
• Семиметровый угол с полкой 40 мм. Стены должны быть толщиной 5 мм.

Когда все необходимое подготовлено, приступаем к работе своими руками в следующей последовательности:

1. Будущие стены конструкции вырезаются из листов.
2. Уголок приваривается таким образом, чтобы получился каркас.Выполняя этот и первый пункт, нужно помнить о вышеуказанных габаритах печки (45х45х80).
3. Арматура разрезается и приваривается к каркасу с интервалом 2 см.
4. Готовый каркас ошпаривают жестью.
5. По диаметру гладкого стержня на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. К каркасу приваривается труба (перед этим нужно проделать под нее отверстие).
6. В отверстия дымохода вставляется изогнутый стержень.Он должен быть в форме прямого угла. К нему приваривается кусок круглой жести, размером чуть меньше внутреннего диаметра дымохода — он будет использоваться для регулировки.
7. Буржуйка должна иметь дверцы. Они вырезаны прямо из туловища. К снятому куску металла привариваются петли, с помощью которых они крепятся к печи.
8. На двери устанавливаются ригели и ручки, которые могут быть выполнены в любой удобной форме. Главное, чтобы они гарантировали максимальную фиксацию двери (если не хотите сжечь гараж).
9. Когда работы закончены, можно своими руками проверить результат работы и приступить к обогреву гаража.

Важно: Для обеспечения тяги двери закрепляют так, чтобы оставались небольшие зазоры.

Буржуйка из трубы

Этот вариант подразумевает простоту выполнения работ своими руками и эстетичный внешний вид, что позволит отапливать не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

1. Труба вынимается и отрезается до нужной длины.
2. В боковой части прорезано 2 отверстия: для зольника и топки. Расстояние между ними примерно 15 см.
3. Отрезанные куски металла будут служить дверьми. Их размер увеличивают за счет приваривания сверху металлических полос. Также нужно сразу установить ручки, фиксирующие дверь.
4. Внутри будущей печи ввариваются уголки (держат решетку, сваренную своими руками из фурнитуры или купленную в магазине).
5. Решетка в процессе монтажа.
6. В круге из металла, который закроет отверстие для трубы (верхняя часть печи), нужно проделать отверстие для крепления трубы (дымохода).
7. Низ и верх печи завариваются.
8. Труба сварная.
9. Петли приварены, двери установлены.
10. Топка в местах сварных швов очищена и окрашена специальной краской.
11. Последний этап — подключение к дымоходу, выведенному из помещения.

Если все сделать правильно, буржуйка сможет полностью обогреть гараж или другое небольшое помещение.

Духовка из банки

Буржуйку можно сделать из любой старой банки. Для этого вам понадобятся:

• Банка.
• Отрезок трубы.
• Арматура или проволока.

Начало работы:

1. На канистре, установленной в горизонтальном положении, отметьте расположение прямоугольного нагнетателя.Его следует положить под крышку.
2. Вырезать отверстие для дымохода. Он может быть внизу или в стене.
3. Изготовление решетки. Ее проще сделать из стальной проволоки, которую загибают в середину будущей печки и расправляют. Расположить зигзаг нужно так, чтобы печь дровами было удобнее всего заправлять.
4. Прикрепляем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и вам не нужно иметь профессиональные навыки для выполнения работ.С его помощью можно смело обогревать гараж и другие подсобные помещения.

Печь с газовым баллоном

Если у вас на участке валяется газовый баллон, используйте его для создания буржуйки.

Порядок работы:

1. Отрезать кран и закрыть отверстие.
2. Вырежьте в дне отверстие для двери. Двери делают из получившегося куска днища, ошпарив его полосой металла.
3. Замок-ручка крепится к двери, и они крепятся к цилиндру с помощью приварных петель.
4. В той части цилиндра, которая будет днищем, нужно сделать решетку. Для этого достаточно проделать дырочки.
5. Под отверстия в днище приваривается жестяная коробка, в которую будут попадать сажа и отходы. В передней части ящика также необходимо сделать дверцы — они будут использоваться для регулировки тяги.
6. Печь необходимо поднимать над землей на ножках. Для их изготовления подойдет обычная труба.
7. В верхнюю часть цилиндра приварен дымоход.
8. При необходимости на поверхности конструкции можно расположить варочную панель.

Такая печь обогреет гараж или небольшой дом на даче.

Буржуйка — довольно простое устройство для обогрева помещений. При проведении работ помните, что печь должна не только прогреваться, но и соответствовать минимальным требованиям пожарной безопасности.

Отличный бюджетный вариант отопительно-варочной печи — буржуйка. Он невероятно удобен, прост в конструкции и эксплуатации.Такое устройство хорошо иметь на даче, в мастерской, во многих других местах. Водяная плита может обогреть несколько комнат. Сегодня в продаже много разных моделей, от скромных функциональных до изысканных в стиле ретро. Но их цену нельзя назвать низкой. Поэтому умельцы, имеющие определенный опыт, имеющие инструменты и подходящий металл, могут попробовать сделать эффектную буржуйку своими руками.

Вырезаем из воздушного шара

Самый простой вариант буржуйки можно сделать из подручных материалов. Для этого подойдет толстостенная бочка, старая промышленная канистра или газовый баллон (разумеется, пустой).

Находчивые мастера используют трубы подходящего диаметра, диски от габаритных колес и листы металла.

Выбирая стартовый инструмент для работы, следует учитывать, что слишком тонкий металл при сильном нагреве деформируется, а изделие из него потеряет форму. Оптимальная толщина материала 3-4 мм.

Для удобной и эффективной работы по изготовлению даже небольшой буржуйки своими руками понадобится:

Печи печные бывают разных типов, но суть одна и та же.

,
• — угловая шлифовальная машина, а также специальные расходные материалы к ней — шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитной маской и рабочим костюмом.
• Молоток шлакоотделительный.
• Измерительные инструменты: рулетка, маркер, мел, металлическая линейка, складное линейка.
• Долото, плоскогубцы, молоток.
• Сверло по металлу с набором сверл.

Выбор той или иной модели зависит от многих составляющих: места будущего размещения, ее размеров, назначения печи. Для жилых помещений он должен иметь более эстетичный вид, поэтому для внутреннего размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Буржуйка-аккуратная своими руками

События с воздушным шариком # 1

В дне потенциальной топки (боковой стенке баллона) просверливается несколько рядов отверстий, которые будут играть роль своеобразной решетки. Вдоль него расположен зольник — в нашем случае ящик из толстого металла. Он должен быть оборудован герметичной дверцей, предотвращающей выход золы и раскаленных углей.

По бокам зольника следует приварить ножки конструкции. Сверху лежащего шарика проделывается круглое отверстие.

На ней будет стоять вертикальная часть буржуйки. Дверку удобно делать из головки второго цилиндра; патрубок с вентилем не приваривается — для регулирования интенсивности горения. Если дверные петли расположить вверху, то крышка под своим весом будет плотно прилегать к проему топки, что снизит всасывание воздуха до минимума.

События с воздушным шариком №2

Здесь самое главное вырезание по разметке такой формы, которая точно поместится на первом цилиндре: они соединяются сваркой. В этой части топки (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а некоторое время циркулируя.

Металлические пластины с проделанными отверстиями привариваются внутри вертикальной полости на расстоянии 25-40 см. … Отверстия расположены ближе к краю окружности полотна и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант — три равноудаленные перемычки.Вертикальный цилиндр с перемычками сверху приваривается к горизонтальному, снабжается дымоходом (сваркой).

Печь бочковая

Бочковая печь более объемная, чем другие, и к тому же требует больше места. Но он также способен обогреть гораздо более просторное помещение.

Как и первая модель буржуйка из баллона, может изготавливаться как горизонтально, так и вертикально.

Оба подходят для обогрева технических, хозяйственных и жилых помещений. Для работы потребуется: труба для печки 10-15 см, лист металла и сама бочка.

Вертикальная модель

На поверхности заготовки отмечается будущее расположение дверок топки и поддувала, место пропила.

Ствол разрезан пополам, каждая часть имеет отдельную работу. Из листа стали по диаметру ствола вырезается круг, в котором проделывается отверстие для трубы дымохода.

В верхней части самой заготовки делается отверстие, совпадающее с отверстием варочной панели.

Дымоход приваривается к подготовленному для него отверстию в стволе, варочная панель продевается через отверстие вверху и устанавливается. Приваривается к бокам самого ствола. Воздушное пространство между ними позволит варочной панели дольше оставаться в тепле без охлаждения.

Решетка (заготовленная круглая деталь с отверстиями) приваривается снизу к верхней части. Когда верхняя панель и низ этой половинки будут готовы, можно вырезать отверстие для топки (ее дверцы).Проем ошпаривается металлическими планками, дверь снабжена ручкой с защелкой и петлями.

Они аккуратно приварены к стволу, так что дверца легко скользит вперед-назад, а защелка входит в держатель крючка. В самом низу бочки делается отверстие для зольника (воздуходувки) … Дверца изготавливается и навешивается так же, как и для топки. Обе половинки соединяются в одно целое с помощью сварки.

Горизонтальная модель — процесс ее изготовления практически полностью аналогичен изготовлению горизонтальной печи из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, — одна из самых популярных самодельных печей этого типа. Выглядит как фабрика, интеллигентно и аккуратно, отлично впишется в дизайн любого помещения. По размерам это чудесная буржуйка для: она займет мало места, при этом замечательно обогреет комнату и будет использоваться для готовки.

Можно сделать обычный простейший корпус, разделенный на зольник и топку.Если снабдить его перегородками внутри, он приобретет дополнительные свойства теплопередачи. Такой прибор позволит дольше сохранять тепло, а иногда это бывает крайне необходимо.

Чертеж печи «Гном»

Для изготовления данной модели понадобится толстый лист стали (0,3-0,4 см), стальная труба, подходящий по размеру уголок 5/5 или 4/4 см. Крышка для горелки можно найти в специализированном магазине, а можно сделать самому …

Предоставляем чертежи, руководствуясь которыми, можно приступать к работе. На заготовки наносят очертания будущих частей печки. Это его будущие стены, плиты для размещения внутри, решетка. В лицевой панели сделаны отверстия под вентилятор и топку (прямоугольные).

Двери изготовлены из металлических деталей, полученных в процессе производства: ошпаренных уголком, снабженных петлями и защелками, установленными на лицевой панели. К нему приваривается одна из подготовленных пластин, но с внутренней стороны. По размерам он должен быть на 10 см меньше боковых стенок изделия.

Для того, чтобы выполнить какие-то работы в гараже или на даче в холодное время года, нужно организовать простейшее отопление. Зная, сколько сегодня стоит электричество, большинство мастеров гаража предпочитают использовать заводские и самодельные обогреватели, работающие на дереве или масле. Задача нашей статьи — предоставить чертежи и подробно описать, как сделать буржуйку своими руками для использования в гараже или небольшом загородном доме.

Подбираем конструкцию печи

Так как чертежей обычных печей в интернете достаточно, мы предложим на выбор 4 оригинальных дизайна, один из которых обязательно подойдет вашим условиям:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Обогреватель вертикальный из газового баллона с воздушным или водяным контуром.
3. Пиролизная печь длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница для разработки автомобильных и других масел.

Агрегат с двумя дымоходами

Примечание. Отопительную печь также можно построить из керамического кирпича, как описано в этой теме. Такой источник тепла хорошо впишется в интерьер коттеджа, но для гаража он неудобен из-за размеров кирпичной конструкции, долгого прогрева и малоподвижности.

Дровяная печь с воздушной камерой вверху

1. Если вы проводите в гараже немного времени (1-3 часа в день), то вам нужно будет быстро отапливать помещение, и это будет обеспечиваться вертикальной дровяной печью с воздушным теплообменником (вариант № 2), изображенный на фото. Вентилятор, продувающий воздух через верхнюю камеру, действует как тепловая пушка.
2. Такой же второй вариант подходит для больших боксов (стандартные размеры гаража 6 х 3 м).Затем воздушная камера превращается в водяной контур, подключенный к регистрам нагрева.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 — экономичная двухходовая дровяная печь, или №3 — агрегат постоянного горения. Выбор зависит от материала, который у вас есть: первый — из баллона с пропаном, второй — из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать отработанные масла для отопления, рекомендуется печь капельного типа сваривать из круглой трубы (вариант No.4). При желании и умелости его можно модернизировать — превратить в котел, сделав водяную рубашку.

Двухкамерная печь пиролиза

Ссылка. Из популярных гаражных самоделок стоит выделить еще 2 конструкции: знаменитую печь — топку бубафон и небольшую каменку из бортов. Изготовление первого подробно описано, второго показано на видео:

Сборка эффективной буржуйки

Общеизвестно, что обычные железные печи отличаются низким КПД (около 45%), так как вместе с дымовыми газами в дымоход уходит значительная часть тепла.В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах — установка двух перегородок на пути продуктов сгорания. В обход них газы передают тепловую энергию стенам, что повышает КПД (55-60%), а буржуйка — экономичнее. Принцип работы агрегата отражен на чертеже — схеме:

.

Для изготовления понадобится лист низкоуглеродистой стали толщиной 4 мм, кусок трубы Ø100 мм и металлопрокат для ножек и решетки.Теперь о том, как сделать экономную буржуйку:

1. Вырезать металлические заготовки по чертежу и сделать проемы для дверок топки и зольника.
2. Сварить решетку из уголков или арматуры.
3. Из вырезанных деталей изготовить двери с замками.
4. Соберите агрегат прихватками, а затем полностью сварите швы. Установить дымоход и ножки.

Консультации. Нижнюю перегородку, сильно нагретую пламенем, лучше всего делать из более толстого железа — 5 или 6 мм.

Для лучшей теплоотдачи мастера практикуют приваривание к корпусу дополнительных внешних ребер, как показано на фото.

Как сварить вертикальную печь из баллона

Эта печь-камин отличается от аналогичных агрегатов наличием воздушной камеры, расположенной в верхней части и полностью изолированной от топки стальной перегородкой. Внутри него установлены ребра теплообменника, через которые нагретый воздух выдувается вентилятором. Для подачи холодной струи и выброса горячей струи в крышку встроены сопла диаметром 40-50 мм, что показано на чертеже.

Примечание. Расположение камеры нагрева воздуха в верхней зоне топки дает возможность отводить тепло проходящих мимо продуктов сгорания в дымоход. Поскольку в вертикальной печи пламя охватывает всю часть дров, в отдельном отсеке происходит интенсивный прогрев воздушного потока, за счет чего температура в гараже быстро повышается.

Первый шаг — это правильная разборка 50-литрового баллона с пропаном.Чтобы вытеснить оставшийся сжиженный газ, необходимо открутить вентиль и заполнить емкость водой доверху. После болгарки нужно отрезать крышку (линия отреза — заводской шов) и действовать в таком порядке:

1. В боковой стенке цилиндра проделайте прямоугольные проемы для золоотвальной и загрузочной дверок и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие диаметром 100 мм для дымовой трубы.
2. Сделайте съемные решетки и установите их внутри корпуса на приваренные уголки.
3. Изготовить дверцы зольной и топливной камеры, прикрепить к ним ручки и петли, а затем установить в оконные проемы.
4. Вырежьте из металла диаметром 4 мм круг диаметром 30 см, чтобы сформировать дно камеры. К одной из его поверхностей приварите ребра из отходов проката, а затем герметично присоедините к топке для сварки.
5. Сделать 2 отверстия в отрезной крышке и приварить штуцеры воздуховода. По готовности установите крышку на прежнее место (а теперь — над теплообменником) и аккуратно приварите стык.

Вертикальная буржуйка в гараже способна сжигать дрова различного качества и влажности, в том числе опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Кроме того, он может обеспечивать теплом радиаторы и регистры, если они подключены к патрубкам в крышке верхней камеры и система заполнена теплоносителем.

Внимание! Во избежание вскипания воды и поломки труб нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бак открытого типа.В качестве охлаждающей жидкости используйте антифриз, ведь гараж круглосуточно не отапливается.

Производство горизонтальных обогревателей

Если поставить стандартный баллон с пропаном горизонтально, а в торце устроить дверцу, то получится довольно просторная топка, куда будут заходить метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как показано на чертеже.

Дожиг горючих газов в этой печи совмещен с отбором тепла от продуктов сгорания, охватывающих полусферические перегородки (вырезанные из корпуса цилиндра).Ну и непременный атрибут интенсивного теплообмена — внешние ребра из стальных полос — в обязательном порядке. Практика показывает, что такая печь отапливает гараж площадью до 50 м² в режиме среднего горения, о котором рассказывается в следующем видео:

В изготовлении нагревательный блок прост: спереди устанавливаются дверцы, а сзади прорезается отверстие, куда сваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топки, зольник делают навесным.При необходимости поверх горизонтальной части ставится варочная панель.

Изготовление буржуйки для горных работ

Дизельное топливо и отработанное моторное масло являются высококалорийными видами топлива. Если достать недорого, то с дровами и углем возиться нет смысла, проще сделать надежную печь — капельницу. Его принцип действия заключается в сжигании отходов, капающих в горячую чашу. Более того, в пути жидкое топливо успевает прогреться, так как проходит по встроенной в трубу маслопроводе — дожигателю.Устройство буржуйки капельного типа подробно показано на чертеже.

Для эффективного сжигания масла в печь нагнетается воздух с помощью вентилятора, а добыча естественным образом течет из резервуара, подвешенного к стене рядом с каменкой. Другой вариант — принудительная подача топлива за счет создания давления в топливном баке (например, ручным насосом).

В качестве корпуса печи могут выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см.Изготовить масляную печку своими руками — задача несложная, главное правильно проделать отверстия и прорези в форсажной камере и проложить топливопровод к установленной внизу чаше. Полное руководство по сборке см. В другой нашей статье. Более подробно с работой отопителя вы можете ознакомиться из видео:

Заключение

Необходимо понимать, что представленные выше конструкции дровяных и масляных печей для гаража могут быть изменены и модифицированы Вами в процессе эксплуатации. В этом вся прелесть самодельных печей — их дорабатывают по вашему желанию.Пример: гаражные мастера часто делают внешний водяной контур на основе самоварного теплообменника, встроенного в вертикальный участок дымохода. Это дает возможность использовать водяной нагрев, не мешая конструкции и переделке самой печи.

Инженер-проектировщик с опытом работы в строительстве более 8 лет.
Окончила Восточноукраинский национальный университет. Владимир Даль получил степень в области электронного оборудования в 2011 году.

Связанные записи:

Самодельная переносная печь на опилках.Изучаем пользу от использования печи на опилках и пытаемся сделать ее своими руками Буржуйка на опилках своими руками давно

Если нужно быстро собрать отопительный прибор для обогрева небольшого помещения из подручных материалов, печь на опилках — идеальный вариант. Для его изготовления потребуется любая металлическая тара — баллон, пустой газовый баллон, бочка и т. Д., А площадь обогрева составит до 50 кв.м. Неоспоримым плюсом такого агрегата является наличие топлива — опилок, щепы, веток, остатков распиленных досок и т. Д.В статье вы узнаете, как сделать печь на опилках своими руками и что для этого понадобится.

Конструкция печи

Конструкция агрегата такова, что любое топливо здесь горит предельно долго из-за ограниченной подачи воздуха, а опилки буквально обходят копейки. Такая печь станет очень эффективным, но малобюджетным приобретением.

Чаще всего печи на опилках длительного горения располагаются в теплицах и цехах, некоторые даже используют для обогрева небольших загородных домов, к счастью, что абсолютно безопасно как для окружающей среды, так и для здоровья.

Конструкция опилочной печи предельно проста, в нее входят:

• задул;
• отсек для горючего;
• дымоход с заглушкой;
• крышка.

На примере такого агрегата работает закон — чем проще, тем лучше. Максимально простой дизайн, минимальное количество элементов позволяют сделать его буквально за 3-4 часа человеку, очень и очень далекому от такой ручной работы.

Рисунок

Ниже представлен чертеж печи для опилок:

Чаще всего основу делают из трубы или листа, сваренного в цилиндр, или металлических бочек… Мы расскажем, как сделать экономичную чудо-печь из обоих материалов.

Конструкция газового баллона

1. Возьмите кусок толстостенной (не менее 4-5 мм) трубы диаметром 400-450 мм. С этой же целью можно использовать металлический лист и сварить из него цилиндр такого же диаметра. Также вам понадобится труба диаметром 100 мм для дымохода.
2. С помощью болгарки прорежьте отверстие для дымохода на расстоянии 100 мм от верхнего края.
3. Вырежьте из листа толщиной 6 мм для дна круг диаметром 400-450 мм, приварите электродуговой сваркой. Внизу сделайте отверстие диаметром 50 мм по центру.
4. На трубе сделать несколько надрезов с расстоянием 30-50 мм под перфорацию и приварить к низу. Длина трубы должна быть на 150-200 мм больше высоты топки.

1. Вырежьте из этого же листа круг или многоугольник диаметром 6 мм, диаметр круга на 20 мм больше диаметра цилиндра.Края загните молотком, чтобы крышка прилегала максимально плотно. В центре вырежьте отверстие 100 мм для дымохода и еще одно для заглушки. Это позволит контролировать тягу и увеличить время сжигания топлива.

1. Чтобы дымоход не шатался, требуется приварить трубу к стенке цилиндра изнутри, а дымоход к ней при помощи хомутов. Обязательно сделайте пломбу с термоизоляцией, а сверху плотно скрутите проволокой.

1. Приварите к низу будущей печки ножки — для этого подходят 4 штуки одинаковой длины.

Это простейшая конструкция, главная проблема которой в том, что стены почти раскалены добела. Запрещается оставлять ее без присмотра и приближаться с близкого расстояния. Помимо прочего, такая маленькая чудо-печка обогревает небольшую площадь, хотя для теплицы, гаража или мастерской этого вполне хватит.

Для тех, у кого остались вопросы — печь на опилках своими руками видео:

Чтобы сделать подходящую конструкцию, но уже для отопления дома, вам понадобится печь с внешним контуром.

Конструкция печи с внешним контуром

Основание печи точно такое же, как описано ранее, за тем исключением, что оно будет внутренним компонентом. Пиролизные газы будут перемещаться в пространстве между печью и контуром, еще больше увеличивая теплопередачу печи.

• для этого сделать цилиндр на 200 мм больше диаметра печки
• внизу цилиндра вырезать отверстие подходящего диаметра для дымохода

Сделать идеально ровное круглое отверстие в домашних условиях невозможно.Сделайте на токарном станке шайбу так, чтобы она свободно скользила по трубе. Приварить эту шайбу к кузову и вставить трубу — все проблемы решены.

• вставить печку в схему, приварить патрубками для крепления
• из металлического листа толщиной 6 мм вырежьте круг или многоугольник диаметром на 100-150 мм больше диаметра внешнего контура
• загните края крышки, чтобы обеспечить плотное прилегание, укрепив ее по краям.

Обязательно армируйте и выбирайте сталь толщиной не менее 6 мм.В противном случае крышка очень быстро деформируется от прямого огня.

Столь сравнительно небольшая доработка в виде внешнего контура позволит на 1-2 комнаты увеличить площадь теплоотдачи и обогрева даже небольшой дом.

Конструкция печи из двух бочек

Схема печи на опилках из металлических бочек, большой объем 180-200 литров, меньший — 50.

Толщина стенки ствола определяет, насколько эффективно устройство будет нагреваться и как долго оно будет удерживать исходящее тепло.

1. От большого ствола на 50-100 мм отрежьте верхнюю часть, из которой сделаете крышку. Этот элемент необходимо армировать фурнитурой, чтобы крышка в дальнейшем не деформировалась. Сверху приварить ручку.
2. Разрежьте уголок на четыре части по 100 мм — это ножки.
3. Вырежьте из листа подставку для небольшой емкости и проделайте в ней отверстие диаметром 60 мм.
4. Вырежьте аналогичное отверстие в нижней части маленькой емкости, чтобы при вставке маленькой бочки в большую они совпали.
5. Сделайте из фурнитуры и столярных скоб треугольную подставку — на ней будет установлена ​​небольшая емкость. Некоторые рекомендуют приваривать его к внутреннему стволу, принципиальной разницы нет.
6. Сделайте зольник под перегородку. Это ящик размером 300 х 150 мм, для которого необходимо проделать отверстие в дне большой бочки. Ящик должен плотно прилегать, но не плотно.
7. В центре большого ствола прорежьте отверстие 100 мм и приварите к нему паропровод — это выход дымохода.Присоедините его к трубе хомутом с качественной изоляцией. Можно укладывать асбестовым шнуром.
8. Все элементы, от бочек до перегородки, покрыты огнеупорной смесью.

Правила зажигания

1. Не более 2/3 объема топливной камеры заполнено опилками.
2. Для наиболее плотной утрамбовки необходимо использовать конусное бревно или трубу, чтобы можно было вытащить ее из утрамбованных опилок.
3. Очистить дымоход и воздуходувку от опилок и поставить на них заслонку.
4. Положите бумагу или газеты поверх опилок и вставьте их в воздуходувку так, чтобы огонь начался сразу с двух сторон.
5. Поджигаете, закрываете крышкой, ждете, пока загорится и закрываете нагнетатель заслонкой.

На видео более подробно показано как правильно разжечь

Как видите, в изготовлении печи на длиннопламенных опилках своими руками нет ничего сложного. Вам даже не нужно покупать дорогие материалы, все можно найти в своем гараже или в ближайшем металлопрокате.

Чтобы создать комфортную температуру в небольшом помещении, например, гараже или хозяйственной постройке, не нужно бежать в магазин за обогревателем. С минимальными затратами можно обойтись, если построишь печь на опилках своими руками. Для его строительства можно использовать подручные материалы. Он способен обеспечить теплый микроклимат на площади 50 м2 при минимальных затратах ресурсов.

Печь на опилках будет выгодным изобретением

Общая информация

Конструкции длительного горения имеют определенные отличия от обычных печей.Но принцип, по которому они работают, тот же. Он заключается в выработке тепловой энергии в процессе пиролиза — воздействии на древесину небольшого количества кислорода в условиях высоких температур. В результате возникает ситуация, когда топливо (опилки или щепа) не горит, а просто тлеет. Это сводит количество загрузок к минимуму.

Основным продуктом, образующимся при работе печи, является горячий газ. В его составе: метан, водород, окись углерода и другие.Благодаря ему обогреваются стены конструкции, от которых тепло передается окружающему воздуху в помещении. Результат — комфортная атмосфера.

Подробнее о том, как заставить печь гореть 24 часа на одной загрузке:

Основные характеристики

Дровяная печь длительного горения — это полностью автономное оборудование, эффективное для обогрева помещений небольшой площади.

Для его использования можно использовать самые разные виды твердого топлива:

1. Дрова.
2. Уголь.
3. Опилки.

Стоимость их невысока и доступна каждому. По этой причине именно эти типы обычно загружаются в системы зажигания этих установок. Для создания процесса тления опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы количество воздуха между частицами было минимальным.

В обычной печи процесс горения интенсивный, с большим количеством кислорода. В этом случае тепло выделяется в большом объеме.В результате расход дров заметно увеличивается. В результате приходится прибегать к дополнительной загрузке топлива. В этом случае нет экономии ресурсов. Избыточное тепло просто уйдет через дымоход. Если объект нагревается с помощью конструкции длительного горения, то тепловая энергия возникает в процессе распада.

Как сделать экономичную печь длительного горения:

Монтажное устройство

В состав такого оборудования входит специальная шторка. С его помощью осуществляется дозирование воздуха, поступающего в камеру сгорания.Когда опилки тлеют, дымовые газы выделяются с образованием большого количества тепла.

Существует два типа оборудования длительного горения:

1. Первый предполагает подъем топочного газа при сжигании топлива вверх через сжатые опилки с последующим попаданием в дымоход.
2. Другой его тип отличается тем, что газ, поднимаясь вверх, оказывается во внешнем контуре. Именно там он остывает, после чего утилизируется через тот же дымоход.

Типичная модель печи длительного горения включает определенный набор компонентов. Благодаря им обеспечивается эффективный обогрев и экономия топлива.

Наиболее значимыми по его составу являются:

1. Топливный бак. Он оборудован заслонкой, с помощью которой можно регулировать подачу первичного воздуха в камеру зажигания.
2. Камеры дожигания. В них есть отверстия, через которые в топку поступает вторичный воздух.
3. Дымоход.

Благодаря этим особенностям устройства обеспечивается процесс тления опилок.При создании установки оптимальным является вариант с верхней загрузкой топлива, обеспечивающий удобство эксплуатации.

Особенности использования

Для того, чтобы залить топливо в конструкцию подогревателя, необходимо снять крышку и упорное кольцо вместе с патрубком. Опилки следует насыпать на дно до уровня дымохода. После этого необходимо произвести трамбовку. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, а затем конструкция закрывается крышкой.Когда начинается процесс сгорания, воздушная заслонка закрывается. После этого духовку можно оставить включенной на 6 часов. По истечении этого времени выполняется следующая загрузка топлива.

Чертеж печи:

При запуске процесса тления опилок запрещается забрасывать следующую порцию раньше времени. Пока не произойдет полное сгорание, залить новое топливо невозможно. Если не соблюдать эту рекомендацию, сила сгорания может увеличиваться или уменьшаться. В этом случае изменится и процесс тепловыделения.Горение начинается внизу оборудования и постепенно распространяется в стороны. По мере того как опилки выгорают, они оседают на дно.

Чертеж для изготовления печи на опилках своими руками

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное — обеспечить тщательное вдавливание опилок в камеру сгорания. При изготовлении установки ее размеры подбираются с ориентацией на время тления топлива. Если загрузить опилки в печь диаметром 30 см, то необходимости добавлять новую порцию не возникнет в течение 6 часов.Количество тепла, выделяемого при горении, во многом определяется такими параметрами оборудования как:

1. Глубина печи.
2. Диаметр конструкции.

Если изделие высокое и узкое, сгорание будет быстрее по сравнению с изделием, имеющим большой диаметр. В такой конструкции процесс будет дольше, и количество выделяемого тепла будет больше.

Преимущества оборудования

Печное оборудование данного типа имеет определенные преимущества.Именно благодаря им он до сих пор пользуется спросом.

Его основные преимущества:

1. Значительное время работы печи на одной таб. В зависимости от используемой модели процесс горения может длиться 6-20 часов.
2. Автономность работы. При обогреве помещения с помощью такой конструкции постоянного контроля не требуется.
3. Небольшие размеры и легкий вес.
4. При размещении агрегата не нужно создавать фундамент.
5. Продолжительный простой прибора никак не влияет на срок службы.Особенно это актуально, если его используют на даче.
6. Полное сгорание топлива и минимальное количество золы.
7. При работе оборудования дымится в минимальном количестве.
8. Возможность сделать конструкцию своими руками из подручных материалов … Часто доступных средств достаточно, чтобы получить в свое распоряжение такой полезный продукт.

Из этого видео вы узнаете, как сделать печь длительного горения:

Если говорить о недостатках, то серьезных недостатков у печей длительного горения нет.Однако бывают условия, в которых они не самый лучший выбор … Такие устройства не подходят для больших домов. Их основное предназначение — создание теплой атмосферы в постройках небольшой площади.

Изготовление своими руками

Довольно часто печь на опилках своими руками делают из стальной бочки объемом 200 литров. На нем не должно быть ржавчины. Вы также можете использовать баллон или кусок пропана для создания установки. стальная труба … В некоторых случаях допустимо сделать ее из старого огнетушителя.Для заготовок важнейшим параметром является толщина стенки. От него во многом будет зависеть, как долго продлится жизнь самодельной техники.

Кроме основы для установки потребуются и другие материалы:

1. Если основание круглое, то вам понадобится материал для ног: обрезка трубы или обычный швеллер.
2. Два стальных круга. Они должны быть по размеру идентичны диаметру ствола. Толщина их стен должна составлять 5 см.
3. Готовая дверь.
4. Трубка на 15 см длиннее ствола и имеет диаметр 100 мм.
5. Труба длиной 5 м, диаметром 100 мм. Он будет использован для устройства дымохода.

Из инструментов для создания печи вам потребуются: болгарка, сварочный аппарат, молоток. Также вам понадобится рулетка и уровень.

Духовка на опилках своими руками должна изготавливаться только на основе заранее созданного чертежа. Вы должны внимательно прочитать его перед началом мероприятия.Только после этого можно переходить к активным действиям.

Подготовленный чертеж облегчит работу

Процесс изготовления начинается с подготовки бака к загрузке топлива. Необходимо обрезать верх ствола. Перед этим стоит сделать точную разметку. Тогда риск испортить заготовку будет исключен. Перед тем, как вырезать дно, также необходима разметка. Дно не следует выбрасывать, так как оно будет использоваться как крышка.

Из этого видео вы узнаете, как сделать печь своими руками:

Следующим шагом будет изготовление низа будущей установки из стального листа. Его необходимо обрезать по диаметру топки. В центре следует сделать отверстие, которое по диаметру должно соответствовать подающей трубе.

Следующий этап работ — изготовление трубы, по которой будет подаваться кислород в зону горения. Для этого понадобится заготовка, длина которой превышает длину топки, а по диаметру должна быть на нее похожа.С помощью болгарки следует прорезать в трубе продольные линии или устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо проделать 50 отверстий.

Такая печь сможет работать на самых разных видах топлива.

Затем перфорированную трубу нужно вставить в середину дна, а затем тщательно приварить. Следующим шагом будет вырезание крышки. В нем нужно проделать отверстие, расположенное по центру. Его необходимо адаптировать к диаметру трубы.Рядом с краем также следует устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. На этом этапе необходимо установить подвижную заслонку. Для удобства использования эту деталь следует оборудовать дугами.

Конструкция дымохода состоит из трубы и патрубка диаметром 200 см. Между собой они соединяются при помощи зажима. Патрубок необходимо закрепить в верхней части топки рядом с боковым выходом. После завершения этой работы на него следует надеть трубу.

Тогда печь нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

Во время работы оборудование сильно нагревается. По этой причине печь не следует устанавливать рядом с материалами, которые классифицируются как горючие. Устройство можно обслуживать, предварительно надев перчатки. Также нельзя допускать нарушений правил безопасности.

Важные моменты

Работая над созданием печи длительного горения своими руками, необходимо знать об отдельных нюансах этого процесса.

Алгоритм сбора топки

Их хорошо знают профессионалы с опытом:

1. При сборке дымохода необходимо действовать в направлении, противоположном движению продуктов сгорания.
2. Устройте конструкцию, которая легко разбирается для очистки от отложений.
3. Перед началом эксплуатации опилочную печь необходимо испытать в различных режимах. Узнайте наиболее подходящий температурный режим использования, а также оптимальное количество топлива, которое можно загрузить в камеру зажигания.
4. Порядок изготовления такого оборудования не очень сложный, есть ли необходимые материалы, а также есть некоторый опыт подобных работ.

Чтобы установка прослужила долго, при ее изготовлении необходимо соблюдать точность размеров и использовать качественные материалы. При использовании устройства нужно помнить, что оно пожароопасно, поэтому не стоит устраивать с ним различные эксперименты.

Печка из опилок длительного горения своими руками прекрасно подойдет в качестве отопительного прибора в гараже или мастерской.При самостоятельном изготовлении затраты на установку минимальны. Даже с помощью подручных материалов можно создать эффективное отопительное оборудование. Вам просто нужно соблюдать порядок работы, а само мероприятие проводить, ориентируясь на заранее разработанный рисунок. В этом случае можно получить буржуйку, которая обеспечит теплый климат в помещении при минимальном расходе топлива.

Пригодится тем, у кого есть доступ к опилкам. Это могут быть расположенные поблизости различные деревообрабатывающие предприятия.А может, в чьей-то мастерской скапливаются опилки. Опилки — отличное топливо, к тому же они легкие и компактные, что делает этот вид топлива одним из самых популярных для пеших прогулок.

В статье будет рассмотрен пример создания небольшой печи, работающей на опилках. Вы можете использовать его для приготовления или разогрева еды, беря с собой в поход. Если есть желание, то самоделку можно «увеличить» для использования в других целях, например, для обогрева.

Материалы и инструменты для создания печи:
— жестяная банка с широкой крышкой;
— опилки;
— труба полипропиленовая (или другой предмет цилиндрической формы;
— плоскогубцы;
— стальная проволока;
— кусок жести;
— ножницы (для резки листового металла).

Процесс производства печи:

Шаг первый. Корпус печи
Сам печь очень проста по конструкции и может быть изготовлена ​​очень быстро. Суть в том, что в дневной жестяной банке проделывается дыра. Благодаря этому отверстию в топку будет попадать воздух, в результате чего опилки сгорают. Чем больше отверстие, тем быстрее сгорит топливо. Если немного постараться, самоделку можно оснастить небольшой заслонкой, установленной на воздуходувке. Так можно будет регулировать интенсивность горения.

Шаг второй. Заправка печки топливом
Теперь нужно положить опилки в духовку. Для этих целей понадобится стержень цилиндрической формы, по диаметру он должен быть больше диаметра просверленного в дне банки отверстия. Кусок подойдет к полипропиленовой трубе или другому подобному предмету. Труба устанавливается таким образом, чтобы закрывать отверстие внизу.

Теперь нужно насыпать опилки в банку и хорошо их утрамбовать. Если они плохо утрамбованы, то топливо слишком быстро выгорит, и вы просто не успеете ничего приготовить.Затем трубу можно будет снять. Если все сделано правильно и опилки плотно утрамбованы, отверстие от трубы должно остаться в топке. Вот и все, духовой шкаф практически готов, осталось изготовить и установить дополнительные элементы.

Шаг третий. Завершающий этап сборки
Если банку просто поставить на землю, воздух не сможет попасть под нее. В связи с этим нужно сделать специальную подставку. Сделать его очень просто, для этих целей понадобится кусок стальной проволоки и плоскогубцы.Отрезок необходимо согнуть так, чтобы образовался треугольник. Для соединения концов автор использовал кусок жести, который обвил вокруг проволоки. Теперь вам просто нужно согнуть вершины треугольника под одинаковым углом. После этого решетка для духовки будет готова.

Для готовки вам также понадобится решетка, так как, если вы поставите посуду прямо на банку, из нее будет трудно выходить дыму, что ухудшит процесс горения.Решетку можно сделать своими руками из такой же проволоки, а можно найти уже готовую.

По мнению автора, такую ​​самоделку удобнее всего использовать в тандеме.

Эксперименты показали, что духовой шкаф работает безупречно и выполняет свою работу. Важно только понимать, что остатки подгоревших опилок могут выпасть через нижнюю часть. Поэтому печь нельзя ставить на поверхности, которые могут загореться или расплавиться. Можно установить на землю или песок.

Многим владельцам дач и теплиц приходится решать, как обогреть эти небольшие помещения. Газовые или дровяные печи требуют много топлива, а это, в свою очередь, стоит больших денег. Чтобы сэкономить на отоплении, люди нашли такой вариант: эксплуатировать печи на опилках.

Печь на опилках: преимущества использования

У таких систем отопления много достоинств:

• каждый дачник найдет топливо для своей работы; для этого подходят стружка и опилки, в том числе прессованные;
• не нужно утилизировать отходы, их можно сжигать в печи;
• Влажная щепа, древесина и опилки не нуждаются в предварительной сушке, их можно укладывать в таком виде;
• максимальная мощность достигается за короткий промежуток времени;
• котлы дают максимальное количество тепла;
• Собрать эту систему сможет любой человек, и для ее обслуживания не требуется специальных навыков; №
• бойлер данной конструкции может использоваться также для нагрева воды и приготовления пищи, если он дополнен соответствующим оборудованием;
• возможность контролировать свои расходы на топливо;
• температуру нагретой воды можно регулировать;
• вредные вещества выгорают в топке без вреда для окружающей среды и атмосферы.

Как изготавливаются печи для опилок?

Своими руками собрать такую ​​печь может каждый, стоит только запастись инструментами и необходимыми материалами. Вам понадобится черная жесть или из которой обычно делают буржуйки. В качестве большой формы подойдет пустой газовый баллон, 200-литровая бочка или отрезок широкой трубы с приварным дном. Толщина этих элементов должна быть более 5 мм. Печь из опилок делается с двойным дном: первое дно располагается вверху печи, в нем проделывается отверстие с бортиками.Второе дно вставляется в центральную часть широкой трубы; в нем должно быть отверстие того же размера, что и в первом дне. В центре цилиндра печки устанавливается коническая труба, которая закрепляется в вырезанных окружностях. При установке внутренней трубы опилки можно насыпать до уровня дымохода или до верха конической трубы. Их нужно утрамбовывать по мере укладки, чтобы они не осыпались после снятия конуса. Далее это устройство плотно закрывается крышкой. Нижнее отверстие снабжено заслонкой, в нее закладываются дрова и поджигаются.

Принцип работы печи для опилок

Пламя горящей древесины постепенно проходит через проделанное отверстие и воспламеняет опилки. Если материал хорошо утрамбовать, он не будет гореть, а тлеть. Этот процесс очень долгий, не менее 8 часов, поэтому на этот период печь можно оставить без присмотра, даже если дрова погаснут, не нужно снова ее поджигать. Воздух над опилками прогревается равномерно и постепенно. Такая печь на опилках отлично справится с гаражом или мастерской.Для обогрева дачи или дома стоит внести небольшие изменения в конструкцию.

Модификация печи для отопления дома

Дома по площади больше, чем теплицы, поэтому необходимо обеспечить, чтобы она давала больше энергии на опилках и могла обогревать большую площадь. Печи, изготовленные по описанной выше методике, имеют один существенный недостаток: тепловая энергия теряется при выходе через дымоход. Удлинение дымохода на всю площадь отапливаемого помещения не всегда целесообразно, поэтому мы рекомендуем так называемые печи пиролиза опилок.Они отличаются тем, что имеют дополнительный воздушный контур для дымовых газов. Есть два варианта переделки имеющейся печи: установить дымовой контур снаружи или изнутри.

Проще установить снаружи, то есть окружить топку еще одним слоем металла, оставив пространство для свободного движения горячего воздуха. Такая конструкция позволяет сохранять неизменным объем загружаемого топлива и, соответственно, периодичность его загрузки.Установка дополнительного контура внутри конструкции производится примерно так же, но имеет небольшой недостаток: можно загружать меньше опилок. В обоих случаях дымоход должен располагаться внизу конструкции. Как видно из описания, изготовление печи на опилках своими руками не вызовет затруднений, если вы умеете обращаться со сварочным аппаратом.

Подключение котла к системе водяного отопления

Некоторые домовладельцы, которые уже установили систему водяного отопления, могут задаться вопросом, можно ли к ней подключить такую ​​экономичную печь на опилках.Ответ положительный, и для этого не требуется специальных навыков. Настроить регистр необходимо, подключив подающий и возврат к нему, которые подключены к системе центрального отопления … Для улучшения теплоотдачи возможна установка нагнетателя, узкой трубы, проходящей через крышку и весь корпус вместо конуса подойдет.

Итак, для экономных, заботящихся об окружающей среде, долго тлеющая печь на опилках — отличный вариант для обогрева теплицы, дачи или небольшого дома… Сделать и установить его несложно, он принесет в дом тепло, спокойствие и уют.

В представлении большинства людей твердотопливный котел представляет собой металлический ящик с дверцей для загрузки топлива и приваренной к верху трубой. В такой конструкции все выгорало с огромной скоростью, выделяя тепло через дымоход, который использовался как нагревательный элемент и протягивался по комнате. Рост цен на энергоносители заставляет людей изобретать более эффективные способы отопления, в результате чего появилась печь длительного горения, КПД которой намного выше традиционной

Котел длительного горения отличается от другого твердотопливного отопительные приборы в том, что внутри нет горения, а тлеет, выделяя достаточно тепла, чтобы обеспечить им одну или две комнаты.Для создания процесса тления топливо утрамбовывается так, чтобы между его частицами оставалось минимум воздуха, поскольку кислород увеличивает интенсивность процесса с огромным тепловыделением.

В этом случае топливо быстро израсходуется, и его нужно будет перезагрузить. Такие котлы не приносят экономии, а лишнее тепло уйдет через дымоход и не будет использовано по назначению. Котел длительного горения использует энергию, выделяемую во время тления, и оснащен регулятором, измеряющим приток воздуха.Тление в брикетах или опилках образует «дымовой» газ, который выделяет большое количество тепловой энергии во время горения в камере зажигания.

Возможны два варианта конструкции печи:

1. В котором топочный газ в результате сгорания топлива поднимается вверх через сжатые опилки, попадая в дымоход.
2. В котором топочный газ при горении опилок поступает во внешний контур, где охлаждается и утилизируется через дымоход.

Стандартные котлы длительного горения состоят из следующих основных элементов:
1. Топливный бак (топка), в котором находится заслонка, регулирующая расход первичного воздуха.
2. Камеры дожигания с просверленными отверстиями, через которые поступает вторичный воздух.
3. Дымоход.

Особенности эксплуатации

Для загрузки топлива снимите крышку и нажимное кольцо вместе с трубкой. Топливо заливается снизу до самого дымохода, который максимально уплотняется.Сверху кладут небольшие веточки, а на них бумагу или тряпку, смоченную в керосине. Сверху вставляется прижимной круг и закрывается крышкой. После того, как топливо начнет гореть, воздушная заслонка закрывается и печь можно оставить на несколько часов до следующей загрузки топлива.

Нельзя закидывать опилки в котлы на длительное горение при запущенном процессе. После ее укладки и до полного сгорания топка не открывается. Возможно увеличение или уменьшение силы сгорания, при этом тепловыделение также будет увеличиваться или уменьшаться.Процесс горения начинается снизу в центре и распространяется в стороны. По мере горения сжатое топливо опускается, обеспечивая процесс горения в течение 8-10 часов.

Основная потребность в топливе — это возможность его хорошего запрессовки внутри камеры сгорания, в центре которой находится воздуховод … Размер печи подбирается исходя из расчетного времени сгорания топлива. Итак, начавшееся с середины кнаружи горение продолжается до полного сгорания материала со скоростью 3 см / ч.После загрузки опилок в емкость диаметром 30 см процесс продлится до 6 часов.
Количество тепла, выделяемого при горении, зависит от диаметра и глубины топки. В высокой и узкой конструкции нагрев будет происходить быстрее, а изделие с большим диаметром сделает процесс долгим и горячим.

Преимущества печи

• Длительная работа на одной топливной закладке (10-20 часов в зависимости от модели).
• Автономность работы (постоянный контроль со стороны человека не требуется).
• Сравнительно небольшие габариты и вес.
• Возможность использования различных видов топлива (котел работает на опилках, угле, дровах, щепе, пеллетах), что делает стоимость отопления заметно ниже альтернативных вариантов.
• Не требует фундамента.
• Не требует регулярной растопки, длительный простой никак не влияет на долговечность и работоспособность устройства, что особенно удобно для загородного дома или дачи.
• Максимально полное сгорание топлива и малозольный остаток.
• Печка на опилках практически не дымит.
• Достаточно легко сделать своими руками из простой стальной бочки или других подручных материалов.
• Низкая стоимость.

Духовки, сделанные своими руками, не имеют серьезных недостатков, но есть условия для работы, в которые они плохо подходят. Такие устройства не используются для обогрева большого дома, их назначение — обогрев небольших помещений.

Как собрать своими руками?

Основой для изготовления печи на опилках является стальная бочка объемом 200 литров без ржавчины. Пропановый баллон, кусок стальной трубы или большой огнетушитель подойдут. В этой части основным показателем является толщина стенки, от нее зависит продолжительность эксплуатации всего изделия.

Для других материалов потребуется:

• Материал для ножек (с круглым основанием), которые можно использовать в качестве обрезков труб, деталей арматуры, швеллеров и т. Д.
• Два стальных круга с диаметром ствола и толщиной стенки 5 мм.
• Дверь готовая или самодельная.
• Трубка длиннее ствола на 15 см и на 100 мм. в диаметре.
• Труба длиной 5 м и диаметром 100 мм. для дымохода.

Вам понадобятся следующие инструменты:

• Газорезка или болгарка.
• Сварочный аппарат.
• Молот
• Инструменты измерительные (рулетка, уровень).

Перед изготовлением изделия своими руками чертеж тщательно изучается, после чего приступают к сборке, которая состоит из следующих этапов:
1. Подготовка топливного бака. Верхняя часть ствола обрезается после предварительной точной разметки, чтобы не испортить заготовку. Также по маркировке срезано дно, которое не выбрасывается, а будет использоваться как крышка.
2. Изготовление днища печи из стального листа, нарезанного на диаметр топки.В его центре делают отверстие по диаметру подающей трубы.
3. Изготовление трубопровода для подачи кислорода в зону горения. Для этого понадобится заготовка более длинной по сравнению с топливным баком и равной по диаметру отверстию в топке. В нем нарезают болгаркой продольные линии или сверлом делают более 50 перфораций.
4. В середину днища вставляется перфорированная труба и приваривается, после чего вырезается крышка с отверстием в центре, подогнанным под диаметр трубы (на нее надевается крышка).Рядом с краем также сделано дополнительное отверстие для контроля тяги и доступа воздуха, на котором размещена подвижная заслонка. Для удобства крышка снабжена дугами для удобства обслуживания.
5. Монтаж дымохода от патрубка диаметром 10 см и трубы, присоединенной к нему хомутом. К боковому выходу в верхней части топки аккуратно приваривают патрубок и надевают на него трубу.
6. Котел установлен на опорах, которые выполнены из металлических профилей, приваренных к корпусу топки, как показано на чертежах.

Все части печи для опилок сильно нагреваются, поэтому котел, которым отапливается помещение, не устанавливают рядом с легковоспламеняющимися материалами и поверхностями и не оставляют без присмотра. Запрещается обслуживать прибор без защитных перчаток и с нарушением правил пожарной безопасности.

Важные технические характеристики

При сборке и эксплуатации котлы длительного горения отличаются определенными техническими нюансами, известными профессионалам, и о которых должны знать пользователи таких устройств:

• Дымоходы монтируются в направлении, обратном движению продуктов сгорания.
• Для дымохода выбирается конструкция, которую при необходимости можно разобрать и провести плановую чистку.
• Котлы нельзя ставить рядом с предметами или материалами, не выдерживающими высоких температур.
• Опилочные котлы перед использованием необходимо испытать на всех режимах работы. При этом определяется оптимальный температурный режим устройства и необходимое количество топлива для загрузки.

Процесс изготовления печи своими руками при наличии материалов и опыта таких работ не сложен.Для этого потребуется точный чертеж, необходимые материалы, инструменты и всего один день времени.
Главное условие для последующей правильной работы агрегата — это точность изготовления, качество материалов и стыков. При эксплуатации устройства необходимо помнить, что котел — объект повышенной пожарной опасности, и проводить с ним различные эксперименты не стоит.

В следующих видеороликах подробно рассказывается о производстве различных типов печей длительного горения и показан принцип их работы:

самодельный обогреватель для магазинов 19 сентября 2021 г. · Лучший способ обогреть гаражную мастерскую (2021 г.) 20 ноября 2021 г.Дополнительным бонусом является то, что он разработан для выполнения этой задачи, и при правильном использовании он не боится огня. Вот 24 дровяных печи своими руками, которые может построить каждый. Как построить самодельный водонагреватель: я покажу вам, как построить дешевый и простой водонагреватель для использования в кемпинге, охотничьих домиках или в любом другом месте, где нет горячей воды. При правильной установке они безопасны в использовании и могут быть более экономичными, чем электрические обогреватели. 28 января 2020 г. · В этом руководстве по самодельному нагревателю массы используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая обеспечит теплом весь ваш дом.Если по какой-либо причине поток воздуха будет ограничен, установка автоматически отключается. 00. Всего наилучшего, Роб из Канады. 8 марта 2011 г. · Место: Уэйнрайт, Альберта. Блоки пато помогают мне не ставить что-либо близко к работающей печи. С. Спасибо, что потратили на это время, обязательно буду следить за дальнейшими проектами. Электрический обогреватель для гаражей делает гаражи, мастерские и склады теплыми и комфортными в холодную погоду. 167398. В случае отключения электроэнергии некоторые модели можно использовать без электрического зажигания, а это значит, что вам не обойтись без электрических гаражных обогревателей для помещений разных размеров.Это можно носить с собой в походы. Чтобы определить размер магазинного обогревателя и оценить ежемесячные затраты на электроэнергию, проконсультируйтесь с производителями и дилерами. Всего наилучшего, Роб из Канады. Солнечный обогреватель для вашего гаража своими руками. Проекты и идеи DIY KING 240-вольтный 3750-ваттный портативный обогреватель в сером цвете. Два конца обоих проводов должны иметь полдюйма (1. Планы нагревателя отработанного масла. С учетом сказанного, вам может потребоваться больше или меньше, в зависимости от вашей средней температуры наружного воздуха, размера вашего помещения и уровня тепла, которое вы используете. мы стремимся к достижению.& nbsp; Я много путешествую в своем доме на колесах и… 16 октября 2014 г. · Вид топлива, на котором работает обогреватель, также важен, поскольку приготовление тостов в магазине не должно стоить вам руки и ноги. почти до такой степени, что вы не видите ничего, кроме тепловых волн, исходящих из стека. снято снизу. Так называемая модель Spark вдохновлена ​​русским дизайном. Идеи обогрева мастерских: электрические гаражные обогреватели и есть проблемы с безопасностью. 80. Здесь я начинаю 16 октября 2014 г. · Вид топлива, на котором работает магазинный обогреватель, также важен, поскольку приготовление тостов в магазине не должно стоить вам руки и ноги.Я не хотел жертвовать местом в сарае ради маленькой дровяной печи или необходимости пропускать пропан или дымоход через стену или крышу. Но для некоторых обогревателей требуются вентиляционные отверстия, специальная проводка или они не могут использоваться в таких проектах, как распыление краски. У вас не будет конвекции, которую создает цветочный горшок внутри цветочного горшка, но чугун обязательно нагреется. Горшок для дровяной печи своими руками. 8 марта 2013 г. · 6 Kimberly Stove (U. Это лучшее вложение, которое вы можете сделать, когда речь идет о гаражных обогревателях среднего размера.Размер 25-1 / 2 дюйма 3 октября 2010 г. · Настенный обогреватель на пропане — отличный способ добавить дешевое отопление в любую комнату. оставьте его черным, вы хотите, чтобы все световые волны оставались внутри коробки, если вы поместите туда светоотражающие элементы, часть света будет отражаться обратно из коробки. Солнечный обогреватель для вашего гаража своими руками. Вам понадобится изоляция из стекловолокна, изолированная горелочная труба, немного дерева для рам, немного глины и песка. 1 декабря 2014 г. — Установка капельной горелки для отработанного масла в моем здании стального цеха размером 60 x 40 x 24 футов (без теплоизоляции). Стена из шлакоблоков размером 5-6 футов заполнена пластовым песком, чтобы защитить оловянную стену от плавления и действовать как тепловая масса.Учитывая все обстоятельства, на мой взгляд, двумя лучшими излучающими обогревателями для магазинов и гаражей являются трубчатый обогреватель SunStar Garage и электрический излучающий обогреватель Donyer. Kimberly Stove — это переносной газификатор, в котором есть термоэлектрический генератор, змеевики с горячей водой, духовка и 12-вольтовая система нагнетания воздуха. Водонагреватели обычно имеют КПД около 80% или выше. Но УБЕДИТЕСЬ, что вы их смотрите! Возможно, лучше всего будет чугунная голландская духовка, перевернутая на плитке или кирпиче вместо цветочных горшков. Он нагревает гараж примерно до 30-40 градусов.Прежде чем выбирать обогреватель, вы захотите узнать немного о каждом из них, поскольку оба они имеют свои преимущества и недостатки. C. Используйте 20-фунтовый бак для барбекю. Искра подогревателя отработанного масла. Достаточно хорошо греет гараж. При использовании гаражных обогревателей со стальными цилиндрами важно иметь соответствующую вентиляцию для выхода дыма. Их можно построить, уменьшив металлический масляный барабан до высоты от 18 до 24 дюймов. потолка. Доля. Сделай сам не всегда означает, что все сделай сам.3. При испытании с пониженным расходом воздуха сжигает 400 мл масла за 40 мин. Это замечательно иметь в случае чрезвычайных ситуаций, таких как отключение электроэнергии. Вы также сделаете дымоход. Примерно за 50-75 долларов вы можете купить строительный электрический обогреватель со всеми уже установленными деталями. Используется с гаражным обогревателем Newair мощностью 5000 ватт и работает безупречно. Его можно купить примерно за 125–250 долларов, в зависимости от модели. При достаточной теплоизоляции здания это может быть основным источником тепла, а в пасмурные дни — второстепенным.Ищите дешевый магазинный обогреватель с большой гарантией. Удалите полдюйма (1. Камера сгорания может обрабатывать до 3 литров…. Этот обогреватель представляет собой спиртовую горелку на стероидах. Пропановые или керосиновые обогреватели для гаражей с принудительным подачей воздуха. Перейти к последним сообщениям Следуйте 1 — 17 из 17 сообщений. Это мой второй год использования массового обогревателя, и я до сих пор просто поражаюсь тому, насколько хорошо он справляется! Он использовался для дымохода, а это изображение секции трубы вторичного сгорания между топкой и первым «колоколом».он работает чисто и дымит меньше, чем горящие дрова. У некоторых обогревателей есть открытый огонь или раскаленные элементы, а у некоторых нет — это важно учитывать, когда в обычной деревянной мастерской есть много вещей, готовых к сгоранию: обрезки древесины, опилки. установлен в пределах 1 дюйма. Его легко собрать, и он очень хорошо работает. 17 августа 2009 г. · Re: Магазинный обогреватель своими руками, который ничего не стоит для работы Hi DSW, да, это будет герметичная система, но у меня будет вентиляционное отверстие, которое я могу закрыть на ночь (и вентилятор будет работать с термостатом) .60 000 БТЕ для обогрева гаража на 3 машины. В этой печи используется металл объемом 55 галлонов… 14 февраля 2007 г. · Этот обогреватель для гаража / мастерской имеет автоматический контроль температуры для поддержания постоянной температуры от 45 до 77 градусов по Фаренгейту. Гаражные обогреватели со стальным цилиндром — лучший источник временного тепла для гаража. 29 ноября 2015 г. · Постройте дровяную печь с водонагревателем. Если вы не готовы тратить большие деньги на новую или отремонтированную систему HVAC, не переживайте; Когда вы покупаете портативные обогреватели в магазине Home Depot, вам доступно множество вариантов.& nbsp; Я много путешествую в своем доме на колесах и… Кузнечное дело своими руками: выковывайте свою сталь дома! Следуйте этим 8 самодельным планам кузницы, чтобы построить свою кузницу своими руками бесплатно. (онлайн-доступ + бумажная копия) Цена: 85 долларов. Сообщений: 5 827. Вместо того, чтобы слить отработанное масло, почему бы не использовать его для отопления? Вы можете сжигать все типы масла — трансмиссионное, растительное, моторное, гидравлическое, трансмиссионное, биодизельное и т. Д. Вы получите 3 кВт тепла на задней стороне холодильника, если бы он потреблял 1 кВт мощности. Поэтому проверьте размеры магазинного обогревателя и рассчитайте установленную высоту, чтобы обеспечить надлежащую высоту над головой.Нагреватели с принудительной / принудительной подачей воздуха. Привет, Эрик! Этот проект «Сделай сам» стал простым благодаря вашим четким и кратким инструкциям. 1. Грейвинд. Чистый и эффективный штифт В этом проекте рассматривается создание простой горелки для отработанного масла с подачей самотеком, которую можно использовать для эффективного обогрева вашего магазина / гаража. Бочка. Дровяная печь для живота, сделанная своими руками, будет держать вас в тепле в течение всего зимнего сезона! Материалы, необходимые для этой дровяной печи своими руками, включают очищенный резервуар для бутана, длинную коробчатую секцию для ног, сварной самодельный магазинный обогреватель и что еще могут спросить люди? Школа, которой вы увлекаетесь, и соответствующая информация отображаются ниже в результатах поиска Homemade Shop Heater.15 ноября 2012 г. · Пример: резистивный нагреватель мощностью 1 кВт потребляет 1 кВт мощности. Настенный электрический обогреватель с термостатом своими руками. Во-первых, это тип горелки или кастрюли и капельного клапана. Летом я отключаю воздуховод (в эту пятницу мне поставят люк в крыше, чтобы я мог выбраться на него без лестницы. Корпоративный воздух. Портативный электрический гаражный обогреватель NewAir на 1500 Вт, 8 марта 2011 г. · Место: Уэйнрайт, Альберта. Видео, показывающее изготовление и работу моего самодельного дровяного обогревателя.В этой статье мы покажем вам, как подключить нагреватель, а это значит, что вам нужно подключить отдельную цепь к главной панели. Небольшие электрические обогреватели излучают лучистое тепло. Обычно это очевидно, но мне не очень нравится работать в моем гараже, когда мои инструменты продолжают прилипать к коже. SunStar имеет очень практичную U-образную форму, что упрощает установку, а в электрическом излучающем обогревателе Donyer используются кварцевые нагревательные элементы, которые мгновенно нагревают. Этот продукт подходит для 2-3 гаражей или более крупных мастерских и представляет собой соотношение цены и качества.У некоторых обогревателей есть открытый огонь или раскаленные элементы, а у некоторых нет — это важно учитывать, когда в обычной деревянной мастерской есть много вещей, готовых к сгоранию: обрезки пиломатериалов, опилки. Ваш Гараж. Мы покажем вам, как подобрать обогреватель, запустить новую безопасную схему на 240 В и обогреватели для гаража с принудительным подачей воздуха на пропан или керосин. Это дешевый водонагреватель на дровах; отлично подходит для миссионерской работы или удаленного домика, загородного домика или лагеря. Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом 18 февраля 2021 г. · Modine HD45AS0111 с теплопроизводительностью 45 000 БТЕ — один из самых маленьких газовых гаражных обогревателей в этом обзоре.Фото Fotolia / JGima. 17 февраля 2021 г. · 17 февраля 2021 г. Roadkill Customs DIY Projects, How To & DIY Преобразуйте старую сушилку для одежды в магазинный или гаражный обогреватель YouTuber sixtyfiveford создает магазинную печь или гаражный обогреватель из бесплатной сушилки для одежды на природном газе и объясняет, как это сделать сделайте то же самое с электрической сушилкой, затратив немного времени и усилий. 02.02.2012 · Дровяной водонагреватель своими руками. Я обнаружил, что при сжигании масла нагреватель любит воздух, поэтому я использовал вентилятор 12 В с резистором переменной скорости и переключился с мусорной машины, чтобы нагнетать воздух в камеру сгорания и иметь возможность контролировать скорость вентилятора.Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены с помощью небольшого изменения дизайна, обмена или оплаты помощи. Присоедините один конец одного оголенного провода к отрицательному концу сухой аккумуляторной батареи. В Висконсине холодно. . Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней. Два основных источника энергии на выбор: электрический, пропан и природный газ. он действительно нагревается, поэтому, если вы его построите, убедитесь, что это мой второй год использования массового нагревателя, и я до сих пор просто поражен тем, насколько хорошо он справляется! Он использовался для дымохода, и это изображение секции, используемой для трубы вторичного сгорания между топкой и первым «колоколом».Гаражные обогреватели можно разделить на две категории: вентиляторные / приточно-воздушные и инфракрасные / лучистые. Это безопаснее, чем использование съемного переносного нагревателя, который может перегрузить существующую цепь. Время своими руками: сделать подогреватель отработанного масла. Нагреватель отработанного масла Spark: Нагреватель отработанного масла представляет собой небольшую сборную печь, идеально подходящую для помещений площадью до 50 кв / м. 00 или меньше. Он весит довольно внушительные 60 фунтов, но это вполне нормальный диапазон для качественного газового гаражного обогревателя на 45 000 БТЕ. 29 ноября 2021 г. · ОБНОВЛЕНИЕ: мне пришлось использовать этот самодельный обогреватель через несколько месяцев после публикации, когда наша печь перестала работать на несколько дней.Избегайте сильно заржавевшей бочки и т. Д. Однако в остальной части дома было примерно 50 градусов. 19 сентября 2021 года, Эрик Трион. Она более компактна, чем большинство других, ее размеры составляют 26 «X 12» X 16. Этот обогреватель / печь можно легко собрать с запасными частями и обеспечить вас теплом без каких-либо затрат. Зарегистрирован 6 июл.2003 г. · 1 063 сообщения. Они вполне могут работать от того же контура, что и сушилка. Газовый водонагреватель, новый или б / у, со всеми газовыми линиями, горелкой и т. Д. CPOM · Зарегистрирован. Используйте изоленту, чтобы удерживать провод на месте.45 000 БТЕ для отопления гаража на 2/12 автомобилей. Кроме того, этот обогреватель имеет регулятор температуры и регулятор вентилятора для распределения тепла по цеху. Обогреватели с принудительной или принудительной подачей воздуха втягивают холодный воздух, нагревают его и выдувают обратно в ваше пространство, что делает их эффективными при обогреве больших помещений. Солнечная энергия — это экологически чистый способ обогрева вашего дома или гаража. Газовые обогреватели гаража. Вы можете построить дровяную печь из переработанного водонагревателя за 35 долларов. Начало обсуждения · # 1 · 27 ноября. Как построить самодельный водонагреватель: я покажу вам, как построить дешевый и простой водонагреватель для использования в кемпинге, охотничьих домиках или в любом другом месте, где нет горячей воды.Внешний обогреватель дровяной печи: в этом руководстве я покажу вам, как я сделал дровяной обогреватель для своего сарая. Солнечный обогреватель: это солнечный конвекционный обогреватель для моего гаража, который питается от низкоугольного зимнего солнца. ) 8 октября 2011 г. · Re: Сделай сам, зеленый (и дешевый в эксплуатации) обогреватель для гаража / магазина. Лучший способ обогреть гараж — использовать энергоэффективный источник тепла, который поддерживает тепло, когда оно вам нужно. Эти обогреватели предназначены для обогрева помещений различного размера, от 500 квадратных футов до 1000 квадратных футов и более, что делает их практичным решением для обогрева многих домов.Убедитесь, что змеевики внутри нагревателя чистые, так как пыль на змеевиках может вызвать пожар. Я использовал три самодельных обогревателя и смог поддерживать температуру в гостиной выше 60 градусов, когда на улице было 20 градусов. Самодельный обогреватель может быть опасен, так как вы имеете дело с легковоспламеняющейся жидкостью, экстремальными температурами и угарным газом. 1 терм тепла стоит 100 000 BTU, а средний терм NG в моем районе стоит 0 долларов. В течение этого времени вы можете просматривать, скачивать и распечатывать планы сколько угодно раз. A. 3 см) пластикового кожуха на концах обоих проводов с помощью инструмента для зачистки проводов.Сделал магазинный обогреватель для обогрева гаража из радиатора старой машины. 3 сантиметра) обнаженной меди. 5 ”. Покупка в планах. & nbsp; Я также включил фотографии своего готового продукта. В качестве теплообменника я использовал старую коптильню. Другие способы постройки переносного водонагревателя. Агрегат имеет порошковое эпоксидное покрытие, а корпус и лопасти вентилятора устойчивы к коррозии. Но УБЕДИТЕСЬ, что вы их смотрите! 29 ноября 2021 г. · ОБНОВЛЕНИЕ: мне пришлось использовать этот самодельный обогреватель через несколько месяцев после публикации, когда наша печь перестала работать на несколько дней.17 июля 2019 г. · Гаражный обогреватель своими руками из стального цилиндра. 26.11.2008 г. · самодельный магазинный электроотопитель. Любой подержанный или новый водонагреватель будет работать, пока он будет газовым, со встроенной центральной трубкой / вентиляционным отверстием. Используйте на свой риск! Теперь, когда мы разобрались с этим, есть три основных типа самодельных нагревателей отработанного масла. Модель № PGh3440TB (14) 181 доллар США 16. FUH54 — это экономичный выбор для отопления, поскольку несколько пользователей сообщают о стоимости около 1 доллара в день в счетах за отопление. Мы сделали доступной разнообразную информацию, чтобы пользователи как можно лучше понимали проблему.Если он дешевый, это не значит, что обогреватель не так хорош, как более дорогие гаражные обогреватели, или что он не качественный. Построить сарай с бортами, поставить помпу Шур-Фло 12в с аккумулятором. Вам понадобится прочная стальная бочка на 55 галлонов с прикрепленными к ней обоими концами, чтобы сделать самодельную бочковую печь. 13 марта 2019 г. · Единственными инструментами, необходимыми для изготовления самодельной бочковой печи, являются дрель, лобзик (с ножовкой), рулетка и простые ручные инструменты. Вы увидите множество причин, чтобы использовать солнечную энергию в качестве источника энергии для вашего дома: она возобновляемая, может быть рентабельной и, возможно, главной причиной для большинства домовладельцев, ищущих этот источник энергии, является его безвредность для окружающей среды.чем горячее ящик, тем быстрее вы передаете тепло внутренним частям трубок. Многие доступные гаражные обогреватели производятся в США и гарантируют долговечность своих обогревателей. Газовые обогреватели отлично подходят для гаражей, рабочих площадок и даже патио на заднем дворе, где отсутствует центральное отопление и которым необходимо поддерживать тепло на больших площадях с помощью принудительной подачи воздуха. Горелка для газированных банок. самодельный магазинный обогреватель

obs vp6 eyo gqa 0vl sz7 p2a 4ts wfg ewu ey2 y3y ke6 xxo vcc 0ro 6cx kto kuq orv

Котел

Булерьян с водяным контуром — особенности конструкции, его достоинства и недостатки.Плита-котел Булерьян

Печь Булерьян может работать на любом виде твердого топлива. В том числе отходы бумаги и картонных изделий. Но лучше всего он греет на длинных оцилиндрованных поленьях, которые занимают всю длину топочной камеры печи.

Представляет собой цельнометаллическую конструкцию, напоминающую бочку, с приваренными к ее поверхности отрезками труб. Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, в нижние отверстия труб засасывается холодный воздух, нагреваясь от поверхности печи, он поднимается вверх, обогревая комнату.

Изначально такие печи проектировались для обогрева воздухом. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения

Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет в короткие сроки прогреть помещение объемом несколько десятков кубометров воздуха. Вода, протекающая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Снижение расхода топлива за счет использования камеры , в которой происходит дожигание древесных газов, полученных на стадии сгорания в первичной камере сгорания.

Теплообменник — это трубы, расположенные внутри кожуха вокруг печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение. Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева — теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных постройках.Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в комнату может попасть угарный газ. Он не имеет запаха и часто приводит к летальному исходу при отравлении.
2. В целях пожарной безопасности , Булерьян допускается установка на расстоянии не менее 0.5 метров от стены.
3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки

Такие отопительные системы обладают рядом положительных свойств:

1. Установка такого отопительного котла не требует согласований. , в отличие от газового оборудования.
2. Позволяют быстро и равномерно прогреть комнату., в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
3. Отопительный котел имеет компактные размеры.
4. Печка экономичная. Когда в помещении тепло, одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
5. Легко установить самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

1. Главный недостаток — доступность топлива. В качестве топлива используются дрова несмолистых горных пород. В районах с дефицитом дров такие утеплители экономически невыгодны.
2. Такие нагреватели необходимо регулярно очищать от нагара и известкового налета.
3. Дымоход должен быть изолирован во избежание образования конденсата. Конденсат снижает эффективность нагревателя.
4. Металлический корпус — источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра.Если места мало, то утеплитель можно облицовывать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью.При этом они более массивные, и в небольших помещениях их сложно использовать. Стальные обогреватели хорошо подходят для небольших помещений, но при этом их КПД ниже, чем у чугунных.

Второй важный параметр — это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливных котлов.В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла от этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и потолка, высота дымохода.

Цена и отзывы

С каждым годом булерьевые печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом вам не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такой духовой шкаф обогреет небольшое помещение до 100 кубометров. Для помещения от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают некоторые свои изделия различными элементами, в том числе художественной ковкой.Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Установку делал сам. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что, хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, с конденсатом помогло. »

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно регулировать температуру нагрева заслонкой. Получается, быть прохладным, но чаще слишком горячим.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком.Для работы, в первую очередь, вам понадобится сварочный аппарат, трубогиб, болгарка. , ножницы по металлу, а также комплект чертежей.

Схема:

Затем проделайте работы в определенной последовательности:

1. Отрежьте трубы необходимой длины.
2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
3. Сделайте контур из листового металла нужной формы.
4. Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
5. Следующим шагом будет установка задней стенки. с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
6. Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу передней части установлена ​​труба с демпфером.
7. Очистите швы , и проверьте качество проделанной работы.

При выборе размеров печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное — выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна твердо стоять на поверхности. Любая вибрация корпуса недопустима. После установки в выбранном месте его подключают к системе отопления.

Главное преимущество печи Булерьян (буллер, бренеран) — моментальный прогрев помещения при невысоком экономном расходе топлива, а затем длительное поддержание температуры.По внешнему виду они напоминают обычные печи.

Какие особенности есть у буллеров?

Установки устанавливаются в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа и электричества.

Могут работать, обеспечивая горение в режиме тления до 10-12 часов, на древесине, а также на продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье изобретение это

Канадским теплотехникам было поручено разработать печь для лесозаготовительных бригад, работающих на отходах: ветках, шишках, палках.

Топка должна была вмещать дрова нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам создано мобильное устройство, работающее как обогреватель, безопасное, удобное в использовании.

Строение

Конструктивно печь Булерьян трудногорючая представляет собой котел овальной герметичной бочкообразной формы. Главная особенность — наличие в корпусе двух рядов воздуховодов, между которыми навариваются металлические (обычно стальные) полосы.Трубки изогнуты в форме параболы и погружены в камеру сгорания на две трети диаметра.

Большая круглая дверь снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окно с термостойким стеклом позволяет контролировать горение. На рукоятке дроссельной заслонки есть шкала с градусами и подвижный ограничитель упора.

Подавляя сквозняк, вы можете изменить мощность пули, потушить огонь и предотвратить охлаждение помещения.

Нагревательная камера разделена на три части. Внизу решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожигания. Золоудаления за ненадобностью нет. Частицы золы выбрасываются через дымоход.

На задней стенке есть розетка с заслонкой. Щели на нем предотвращают попадание угарного газа в комнату даже при открытой двери. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают несгоревшие пиролизные газы.

Как отапливается

Принцип действия устройства основан на принудительной конвекции тепла. После розжига холодный воздух всасывается через нижние отверстия воздуховодов, быстро нагревается и выходит из верхнего отверстия сильной горячей струей. Он плавно, равномерно распределяется по комнате, остывает, уходит. Агрегат, объединяющий сразу три устройства: саму печь Булерьян, каменку, газогенератор, работает в двух режимах:

1. Kindling, обеспечивающий быстрый нагрев до 120-150 ° С.
2. Газификация, поддерживающая тление дров на уровне 50-55 ° С.

Совокупная собственность

Если посчитать стоимость газификации объекта, стоимость оформления необходимой документации, экономическая эффективность канадского изобретения становится очевидной. При правильном использовании ваше оборудование прослужит вечно.

профи

Простота использования обусловлена ​​тем, что для работы не требуется специальной подготовки. Закрытая пожарная система имеет следующие преимущества по сравнению с печами и каминами:

• котел не нагревается, не «ест» кислород;
• двухкамерная топка и подача вторичного воздуха обеспечивают высокий КПД до 80%;
• для системы с водяным контуром разрешения не требуются;
• длительный период работы над одной полной закладкой;
• имеет несколько типоразмеров мощностью 6-35 кВт;
• способен равномерно прогреть от 100 до 1000 м³;
• можно установить печь булерьян своими руками.

При установке не требует дополнительного усиления пола. Его можно транспортировать с места на место без неудобств при транспортировке.

Минусы

Необходимость постоянного ухода, чистки дымохода вызвана тем, что прибор работает только на твердом древесном топливе. Кроме:

• обязательная изоляция труб;
• корпус должен быть далеко от стены;
• требует много места;
• производит много дыма на выходе;
• накапливает конденсат.

В помещениях, разделенных перегородками, эффективность этого вида отопления снижается. Есть необходимость экипировать водную «рубашку».

Радиаторная система

Конструкция котла с водяным контуром идентична конструкции буллера. Только здесь нагревается не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратной магистрали к печке, где устанавливается сливной вентиль.

С устройством такой системы агрегат можно установить в любом месте здания, где можно снять дымоход. Важно соблюдать минимальное расстояние до стены — 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед вводом в эксплуатацию необходимо провести испытания под давлением и настройку.

Самодельные котлы: реальная экономия

Для того, чтобы собрать печь Булерьян своими руками, не потребуется дорогостоящее оборудование и специальные сплавы.Его можно сделать из труб диаметром 5-6 мм, листового металла толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производится по чертежам, схемам.

Схема устройства:

Рисунки

Буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно арендовать в ремонтной мастерской за небольшую плату:

• сварочный аппарат;
• электродов;
• болгарка;
• ножницы по металлу;
• трубогиб;
• угловая шлифовальная машина.

В процессе сборки пригодятся молоток, линейка, уголок, выкройки, уровень, прутки, толщина которых равна диаметру трубы.

Пошаговая инструкция

Герметичность камеры зависит от качества швов, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи печки небольшой для небольших подсобных помещений и увеличить до необходимых размеров.

Вырезка деталей, формирование заготовок

Отрезаем от трубы 8 штук длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми насечками на концах.

Загибаем воздуховоды под углом примерно 80º. В такой же степени загибаем металлические полосы.

Сборка и сварка

Изогнутые конвекционные трубы укладываем выпускной частью наружу в шахматном порядке, начиная от задней стенки к выходу на передний уровень.Для устойчивости кладем между ними деревянные бруски. Выравниваем конструкцию. Захватываем точечными швами в узлах стыковки.

Привариваем поддон горизонтально во внутреннюю часть корпуса корпуса. Для удаления продуктов сгорания решетки лучше делать из двух половинок, соединенных под углом. Сначала захватываем точечно, затем сплошным швом проходим всю плоскость. Между трубами вставить гнутые стальные полосы, приварить.

Для начала нужно сделать шаблон.Накладываем картон на боковину и обводим карандашом. Вырежьте по контуру деталь из листового металла. На нем вырезаем загрузочное окно диаметром в половину стены, смещая центр чуть ниже оси. Привариваем по периметру окна с внешней стороны полосу шириной 40 мм для короткого «воротника».

Таким же образом делаем заднюю стенку. В верхней части круга вырезается отверстие, соответствующее диаметру патрубка. Вставляем в него Т-образный отрезок из трубы 100 — 110 мм с вентилем, соединяем с корпусом.Ставим стены на свои места.

Дверь

Противопожарная дверь представляет собой короткий цилиндр, который должен точно входить в «воротник», попадая в зазор между наружным и внутренним кольцами. Для увеличения герметичности между кольцами нужно вбить асбестовый трос.

В заготовке прорезаем отверстие под воздуходувку, привариваем трубу с дроссельной заслонкой. Демпфер можно сделать, разрезав стенки трубы по осям. Берем шпильку, привариваем к ней плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем на металлические проставки полукруглый теплоотражающий экран. Вешаем дверь на петли, оборудуем замок. Делаем их из обрезков листа. Вы можете купить готовые детали.

Для того, чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После очистки и косметической шлифовки поверхности конструкция готова к установке.

Любой частный жилой дом нуждается в системе отопления .

Иногда подвести газ в дом технически нецелесообразно, а установка котла с документацией сложна и затратна по затратам.

Использование обогревателей-обогревателей неэффективно, если необходимо обогреть несколько смежных комнат, так как обогреватели предназначены для обогрева неразделенного пространства.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских дровосеков , которая затем была воплощена в жизнь инженерной мыслью энергетиков. Теперь название печи Булерьян ( Bullerian ) стало почти стандартным, т.е. несущим тепло и уют.

Принцип работы

Такая конструкция не только удачна гибрид буржуйки с обыкновенной печкой Если раньше не могли обогревать отдельные помещения, то подключение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

Булерьянская печь по форме напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса топки предназначен для розжига и сжигания дров. Там образуется высокая температура и концентрируется тепло.

После догорания древесины газы поднимаются в верхний отсек корпуса. По центру духовки приварены изогнутые трубы , или, как их еще называют, патрубки радиусом .

Обеспечивают принудительную конвекцию , т.е.е. движение тепла для нагрева воздуха и его равномерного распределения по помещению.

Конструкция печки такова, что трубы плотно прилегают к топке с дровами « намотка » Её на 70% … Они играют роль теплообменника или подогревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплообмен, теплопередача и конвекция. В отличие от всем известной духовки поверхность не нагревается, а значит, сохраняется кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб к системе водяного отопления сверху — к водопроводу, а снизу — к обратному коллектору.

Таким образом, духовой шкаф, как нагревательный элемент, получает гидроленту или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, опоясывающим жилую комнату.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы. Конструкция печи позволяет подключать несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах, идеален, , коттеджи или дачи.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка повышает общую производительность. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода при движении проходит через радиаторы, после охлаждения возвращается в дымоходы.

Подключение печи к системе отопления

Общие scroll элементами всей системы отопления с плитой являются:

• печь Булерьян ,
• коллектор нагнетательный ,
• коллектор обратный ,
• радиаторы ,
• кран для слива воды ,
• расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то установка печи Булерьян может быть произведена самостоятельно. Ему достаточно простых и имеющихся .

В целях безопасности печь должна быть установлена ​​на прочном, жаростойком негорючем основании с учетом расстояния до стен не менее 70 см. Соединение водяного контура и трубы дымохода сваркой, или резьбовым соединением.

Нагрев вода может достигать 90 градусов, поэтому место с установленным котлом нужно размещать отдельно, с ограниченным доступом детей.

Дымоход

Особого внимания требует выполнять дымоход … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не сгорает.

Здесь нужна консультация и помощь специалиста в связи с высокими рисками отравления угарным газом.

Важные условия правильный монтаж и эксплуатация дымохода:

• установка на высоте не менее 3 м. над печью, в соответствии с правилами пожарной безопасности;
• периодическая очистка от сажи на стенах.

Можно использовать для теплоизоляции слой минеральной ваты.

Расход топлива

Примечательной особенностью духовки является экономичность расхода топлива.Используйте только высушенную древесину, не образующую смол при горении.

Древесная щепа или древесные отходы сгорают из-за высокой эффективности практически не оставляет золы. Две полные загрузки топки обеспечивают обогрев помещения за сутки 60 кв.м.

Дверь или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Топочный котел позволяет длительное время сохранять тепло в тепле, и период теплоотдачи увеличивается.

Важно: тепловая мощность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным преимуществом печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

• компактность ,
• транспортабельность на разные этажи здания,
• простота использования ,
• высокая эффективность ,
• экономия топлива ,
• быстрая окупаемость затрат на закупку и установку,
• возможность изготовления печи и монтаж своими руками.

Недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

• в небольших домах нужно будет обшить стены листами металла, чтобы установить печь как можно ближе к ним,
• если печку не топите, есть опасность замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания духовки проверены временем от изобретения до наших дней. Потребители обращают внимание на то, что при эксплуатации :

• помещение , в котором находится духовка, нужно ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
• нельзя зажечь плиту без проверка наличия воды в системе с водяным контуром и состояния расширительного бачка.

Дровяные отопительные установки не славятся высочайшим КПД. Разработчики прилагают все усилия, чтобы сделать печи более эффективными и способными обогревать сразу несколько комнат. Так родилась печь Булерьян с водяным контуром.

Это модернизированная версия одноименной воздушной печи, повторяющая ее дизайн. Только вместо воздуха он нагревает охлаждающую жидкость, циркулирующую по системе.

Устройство и принцип работы

Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо понимать принцип работы оригинальной печи.Первоначально она появилась в Канаде. Цель его конструкции — создать высокоэффективный агрегат, способный за считанные минуты обогревать помещения в суровом климате. Так родилась печь Булерьян, изначально без водяного контура. Это печь пиролизная длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими снизу и вверху трубами. Эти трубы огибают камеру сгорания со всех сторон, образуя эффективный конвектор, способный пропускать через себя до нескольких кубометров воздуха в час. В течение получаса после первого возгорания в комнате становится заметно теплее. В конструкцию установки, помимо конвектора воздушного, входят:

Даже если этот вид печи не отличается особым изяществом, он отлично справляется со своими прямыми обязанностями.

• Впечатляющая камера сгорания — в нее помещено большое количество дров, что гарантирует долгое горение;
• Внутренняя перегородка для формирования камеры дожига — здесь происходит дожиг продуктов пиролиза;
• Загрузочная дверца с дроссельной заслонкой — через нее загружаются дрова и выгружается зола;
• Дымоход — через него удаляются продукты горения.

Дровяные печи «Булерьян» с водяным контуром могут комплектоваться экономайзерами. В них осуществляется окончательный отбор тепла и осуществляется накопление и дожиг газообразных продуктов, не сгоревших в самом агрегате.

Принцип работы печи Булерьян очень прост. Поскольку это самый обыкновенный пиролизный агрегат, сжигание топлива осуществляется с минимальным доступом кислорода в основную камеру — за это отвечает дроссельная заслонка на загрузочной дверце.Максимальное выделение тепла происходит в дожигателе, где продукты сгорания, образовавшиеся в первой камере, выгорают. Образовавшееся тепло передается в отапливаемые помещения.

Если обычная печь вроде буржуйки нагревается за счет теплового излучения от своего корпуса, то Булерьян нагревается без водяного контура за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью закрывающие камеру сгорания. Проходящий через них воздух нагревается до температуры + 100-120 градусов и попадает в помещения.Такая схема обеспечивает очень быстрый обогрев помещения.

Характеристики печей Булерьян без водяного контура:

Именно специальные металлические трубы, окружающие камеру сгорания, определяют столь необычный внешний вид и высокий КПД печи.

• Высокий КПД — достигает 80%;
• Возможность обогрева сразу нескольких помещений — для этого организованы воздуховоды с разводкой по всему помещению;
• Оригинальная конструкция с интересным промышленным дизайном;
• Быстрый нагрев за счет мощного эффекта конвекции;
• Низкая температура корпуса при эксплуатации — обеспечивает безопасную работу.

Печи «Булерьян» выпускают многие производители. У них есть небольшие конструктивные отличия, но в целом они устроены примерно одинаково.

Модели с водяным контуром

Традиционные печи Булерьян, не оборудованные водяным контуром, можно приспособить для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховодами для отвода тепла в другие помещения. Такая схема отличается исключительной простотой и позволяет легко организовать полноценное отопление многоквартирного дома.

Недостатком представленной схемы является то, что воздух в воздуховодах быстро остывает, поэтому их длина ограничена. Также необходимо продумать место установки печи, чтобы минимизировать теплопотери в воздуховодах.

Водяной контур — более эффективное решение для отопления многоквартирных домов и других построек. Вода остывает намного медленнее воздуха из-за своей высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов несложно реализовать схему с длинными трубопроводами.Посмотрим, как работает Булерьян с водяным контуром и как он устроен.

Аква Булерьян — это немного видоизмененная версия традиционной воздушной печи. Мы уже говорили, что его камеру сгорания окружают изогнутые трубы, образуя эффективный конвектор. Работая непродолжительное время со сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое и с верхними патрубками, от которых отводится патрубок — вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу преимуществ:

Такое расположение обеспечивает наилучшую вытяжку дыма. Кроме того, для улучшения характеристик тяги на оголовке дымохода устанавливается дефлектор.

• Эффективное отопление нескольких комнат — это дачные поселки и многокомнатные дачи;
• Высокая скорость нагрева — за это отвечает эффективный водяной контур с большим теплообменником;
• Не нужно часто подбрасывать дрова — система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром обладают хорошими техническими характеристиками.

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно с помощью традиционного воздушного агрегата. Чтобы сделать самодельный вариант, необходимо соорудить контуры подающего и обратного патрубков. После этого устанавливаем агрегат в штатное место — монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Сама система отопления может быть любого типа — с естественной или принудительной циркуляцией. В первом случае трубы укладываются с небольшим уклоном для обеспечения нормальной циркуляции теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за подачу теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой — по выбору потребителя.

Используя печь Булерьян с водяным контуром 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домохозяйства с помощью систем открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяным контуром. Первый этап — это пуск, то есть начальный розжиг системы без пиролизного сжигания. Мелкие стружки и осколки помещаются в камеру сгорания, в течение 20-30 минут все это горит собственным пламенем. Затем кладем внутрь более толстую древесину, закрываем камеру сгорания, регулируем процесс горения дроссельной заслонкой и шиберной заслонкой.

После закрытия дроссельной заслонки древесина начнет гореть с выделением продуктов пиролиза.Из основной камеры они попадут в камеру дожигания, где будут гореть с образованием большого количества тепла — для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается теплообменнику, после чего рассеивается по помещению.

Недостатки печей Булерьян с водяным контуром

Компактным Булерьян точно не назовешь. Для его установки потребуется много места, к тому же его нельзя ставить прямо у стены.

В плане обогрева помещения печи Булерьян с водяным контуром не имеют недостатков — они эффективно сжигают топливо, выделяя от него максимум тепла. Засада заключается в удалении золы — убирать ее не очень удобно, так как в системе часто отсутствует зольник. Все обугленные куски топлива необходимо удалить через загрузочную камеру. К тому же духовые шкафы Булерьян довольно пузатые, поэтому для их установки требуется много места.

Некоторые пользователи указывают на быстрое засорение дымохода, но смеем вас заверить — это характерно для всех твердотопливных отопительных агрегатов.

Популярные модели печей Булерьян

Отопительных печей Булерьян с водяным контуром не так уж и много. Их основной ассортимент представлен бытовыми агрегатами марки Breneran Buleryan.

Типичным примером является мощная печь Breneran Aquathen AOTV-19. Он может работать на самых разных видах твердого топлива, за исключением угля. Одной закладки дров хватает на 12 часов горения. Сфера его применения — отопление дачных домов и помещений иного назначения. Аппарат стальной, его тепловая мощность 19 кВт, чего достаточно для обогрева помещений площадью до 190 кв.м. Цена колеблется в пределах 52-55 тысяч рублей.

Модельный ряд этих печей Булерьян представлен множеством агрегатов, различающихся тепловой мощностью и габаритами.

Булерьян АКВА-Сибирь — печи с водяным контуром, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем до 1000 кубометров. Агрегаты изготовлены из стали и могут работать до 20 лет. Примерное время прогрева всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива можно использовать опилки, древесную стружку, евровалку или брикеты. Главное достоинство модели — отличный округлый дизайн.

Аква-Бренеран — комбинированная печь Булерьян с водяным и воздушным контурами. Она отапливает не только комнаты с установленными в них водяными батареями, но и комнату, в которой стоит сама.Максимальная отапливаемая кубатура — 600 кубометров. м, время горения на одной вкладке до 9 часов. Печь может работать на любом виде топлива, но сжигать в ней уголь не рекомендуется — велика вероятность, что ее металл просто выгорит. Производитель — компания Breneran.

Видео

Есть много способов обогрева частного дома: воздушное, водяное, конвекционное. У каждого метода есть свои достоинства и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян.Этот отопительный агрегат представляет собой гибрид буржуйки и печи длительного горения. Благодаря этому булерьян умеет работать как печка, то есть быстро прогревать комнату и долго поддерживать эту температуру на одной закладке дров. Общий вид Булерьяна показан на рисунке ниже.

Булерьян с водяным контуром внутри дома

Конструкция

Схема устройства Булерьяна для отопления дома

Как видно из рисунка, Булерьян представляет собой конструкцию из нескольких гнутых труб (обычно более шесть) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6).Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка. Дрова сначала сжигают в первичной камере (6), а затем — во вторичной камере (2), обеспечивая при этом максимальную эффективность. Воздух постоянно циркулирует по трубам снизу вверх, обеспечивая оптимальный теплообмен в помещении. В качестве топлива для печи в основном используются дрова и брикеты. Для закладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря уплотнениям и особой конструкции замка (10) может герметично закрываться.К дверце приварен вентилятор (8), регулирующий подачу воздуха в первичную камеру. Для подачи воздуха во вторичную камеру на патрубках (14) установлены форсунки. Зола собирается в зольник (7). Для регулирования процесса горения на двери и на выхлопной трубе, расположенной на задней стенке (9), имеются регуляторы тяги.

Для нормальной работы булерьяна и меньшего скопления копоти в дымоходе его необходимо утеплить.

Достоинства и недостатки

Отопительная печь типа Булерьян имеет ряд преимуществ:

1. Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
2. Высокий КПД — более 80%. Это обеспечивается наличием двух топочных камер сгорания и специальной герметичной конструкции топки.
3. Возможность работы в режиме длительного горения. Булерьян способен проработать от одной закладки дров до 12 часов, что упрощает процесс обслуживания и ухода.
4. Недорогая духовка по стоимости.

К недостаткам Булерьяна можно отнести:

1. Использовать для отопления только дрова и брикеты.Использование угля в этих печах запрещено.
2. Прогрев происходит только в одном помещении — в том, где находится этот духовой шкаф. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
3. Некрасивый вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из труб булерьян создается водяная рубашка, и по ним начинает циркулировать не воздух, а вода, как работа отопительного котла.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, при этом подающая труба приваривается к верхним гребенкам, а обратная труба приваривается к нижним.

Стенки булерьяна во время работы сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы не обжечься. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: достоинства и недостатки

По сравнению с обычным булерьян с водяным контуром имеет ряд преимуществ:

1. Возможность подключения к существующей системе водного отопления дома, тем самым обеспечивая отопление всего дома, а не только одной комнаты.
2. Быстрый нагрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть и недостаток. — работа только с самотечной системой водяного отопления.

Вариант привязки булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его дома своими руками. Это не требует высокого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Для материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Все в порядке. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм.По краям оставляют прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж Булерьяна для изготовления своими руками

После подготовки труб их нужно сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, в первой паре патрубков от дверцы сгорания приварены патрубки меньшего диаметра для подачи воздуха во вторичную камеру.При преобразовании воздушного контура в водяной нужно либо не подключать эти трубы к акваконтуру, либо обеспечить приток воздуха другим способом.

После сварки конструкции трубы необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход угарного газа из Булерьяна.После изготовления передней и задней стенок по чертежам необходимо изготовить двери и приварить их к передней стене. Главное условие при изготовлении дверей — они должны быть герметично закрытыми, чтобы обеспечить оптимальный режим работы булерьяна. Для этого по периметру двери устраивается уплотнитель из асбестового шнура и изготавливается створка особой конструкции. Конструкция такой ставни представлена ​​на рисунке ниже.

Ставни двери Булерьян

После того, как все смонтировано, начинается установка аквакультуры.Для этого соедините нижний и верхний выходы труб в два гребня.

Испытания

По окончании работ по изготовлению печи проводится испытание на герметичность. Для этого один патрубок водяной рубашки заглушается, а в другой заливается вода под давлением, которое контролируется манометром. Если изделие выдерживает давление более 3 атмосфер, его можно смело использовать.

Для эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и для работы водогрейного котла.

Следует учитывать, что подающий стояк нагревается до температуры 90 ° C, поэтому при эксплуатации духовки нужно соблюдать осторожность, чтобы не получить ожоги.

Булерьян может работать в двух режимах:

1. Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, прогревая помещение. После этого булерьян тушат и разжигают только при понижении температуры в помещении. В этом случае топливо для работы топки расходуется экономно, но температура в помещении не остается на постоянном уровне, а постоянно поднимается и опускается.
2. Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении. Этот режим хорош тем, что в помещении постоянная температура, но при этом есть небольшой перерасход топлива.
одноклассников

Доильная печь на гранулах от Thelin ™ Hearth Products

Полная система резервного отопления!

Подумайте, что бы вы сделали, если бы электричество отключалось на несколько дней, а ваша основная система отопления не работала? Это вопрос, на который инженеры Thelin ™ Hearth Products ответили, когда потребители в США столкнулись с этой самой проблемой.

При всех ледяных бурях и перебоях в подаче электроэнергии в течение типичного зимнего сезона один ключевой вопрос, который волнует потребителей, — «Как обеспечить резервное тепло?» В современных домах для обогрева и охлаждения используется множество приборов. Однако при отключении электроэнергии эти приборы не работают.

Теперь вы можете сказать: «Мы просто купим генератор, и проблема исчезнет». Это, конечно, очень дорогое мероприятие, поскольку средний небольшой домашний генератор будет приводить в действие только небольшое количество приборов и требует специальных схем и проводки для адаптации.

Большинство отключений электроэнергии решаются довольно быстро (однако на северо-востоке некоторые потребители не получали электричество в течение нескольких дней). Вот где сияет нагреватель гранул с приводом постоянного тока Thelin ™ …. В нагревателях гранул Thelin ™ используется запатентованная технология привода 12 В постоянного тока, обеспечивающая сверхнизкое энергопотребление и до 48 часов непрерывной работы с дополнительной батареей 12 В постоянного тока на 30 А / ч. . С аккумулятором для питания систем обогревателя цифровая система управления контролирует мощность переменного тока и заряжает аккумулятор.Когда питание переменного тока отключается, нагреватель уже работает на постоянном токе, поэтому он никогда не промахивается. Удивительно, но эта передовая технология используется во всех наших обогревателях на гранулах, включая модели Parlor Classic и Gnome. Подумайте о старинной печи в стиле «пузо» с новейшей системой привода и экономией топлива. Низкое среднее сжигание топлива — 1 1/2 фунта. в час истинное ощущение тепла.

Нагреватели на гранулах

Thelin ™ просты в установке, для чего требуется вертикальный дымоход не менее 5 футов (для областей с сильным ветром, большой высоты или дополнительных колен потребуется дополнительный вертикальный подъем).С зазором всего 3 дюйма до горючих стен и негорючей подушкой для очага все готово!

Сегодняшний потребитель заботится об окружающей среде. Благодаря низкому энергопотреблению и альтернативному топливу нагреватель гранул Thelin ™ является идеальным заявлением: «Я делаю свой вклад».

Нагреватели гранул

Thelin ™ теперь производятся в Карсон-Сити, штат Невада.
