Буржуйка на отработанном масле своими руками: инструкция + чертежи

Как обогреть неотапливаемый гараж в зимнее время? Самый простой ответ: сделать буржуйку. Этот агрегат имеет простую конструкцию и прекрасно работает на дровах, угле, опилках и т. п. Однако достаточное количество такого топлива у автомобилиста есть не всегда. А вот отработанное машинное масло обычно имеется. Для многих автолюбителей буржуйка на отработанном масле своими руками стала отличной альтернативой обычной дровяной печке. Впрочем, используют такую печь не только для гаражей.

Содержание

• 1 Принцип действия и преимущества такой печки

• 2 Переделываем буржуйку для работы на отработке

• 3 Универсальный вариант: дрова + отработка

• 4 Несколько полезных советов напоследок

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Читайте также, как можно соорудить печку-буржуйку для гаража и дачи, которую можно топить дровами, торфом или отходами: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

В нашей следующей статье вы найдёте инструкцию по изготовлению печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html.

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

1. 1. Сварить из листового железа бак для отработанного масла.
   2. Прорезать в печке отверстие для подачи воздуха.
   3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
   4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
   5. Сделать камеру вторичного сгорания со съемной верхней частью.
   6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
   7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

Универсальный вариант: дрова + отработка

Иногда обстоятельства диктуют необходимость использовать разные виды топлива. Для этого нет нужды держать в помещении сразу два агрегата. Существуют модели универсальных буржуек, способных легко переключаться с дров и угля на отработанное машинное масло. В следующем видеоролике подробно описано устройство и особенности эксплуатации такой модели.

Понять, как можно сделать универсальную буржуйку на отработке, не сложно. Нижний бак такой печки представляет собой обычную дровяную буржуйку с колосниками, отделением для сбора золы и дымоходом. В верху этого отделения устанавливают емкость для отработанного масла и делают вьюшку с заслонкой.

Модернизированное нижнее отделение соединяют с камерой вторичного сгорания специальной трубой, в которой предусмотрены отверстия для воздуха и возможность их при необходимости закрыть. Сверху выводится дымоходная труба.

Если нужно использовать такой агрегат в качестве буржуйки, нужно вынуть емкость для масла и закрыть вьюшку, а также отверстия на трубе. После этого в печке можно сжигать дрова, уголь, опилки и т. п. Чтобы перейти на отопление отработкой, действия совершают в обратном порядке:

1. Устанавливают бак для масла.
2. Открывают вьюшку.
3. Открывают отверстия для поступления вторичного воздуха.

После этого в буржуйке можно использовать в качестве топлива отработанное машинное масло.

Чтобы работа такой буржуйки была безопасной, ее необходимо регулярно очищать. Для этого верхнюю часть вторичной камеры сгорания делают съемной. Ее очищают в доступных местах, а также производят обстукивание дымоходной трубы, чтобы удалить скопившуюся сажу. Помимо этого, следует регулярно удалять накопившуюся грязь из бака для масла.

Вам также может быть полезен материал об общих принципах работы печного оборудования на отработанном масле и правилах безопасности: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

• нагрев помещения происходит неравномерно;
• отработка при горении бурлит и выплескивается из бака;
• появляется запах дыма;
• топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

• Автор: Олеся
• Распечатать

Оцените статью:

(6 голосов, среднее: 5 из 5)

Поделитесь с друзьями!

схема, чертежи, установка буржуйки на отработанном масле

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать. И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами. В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

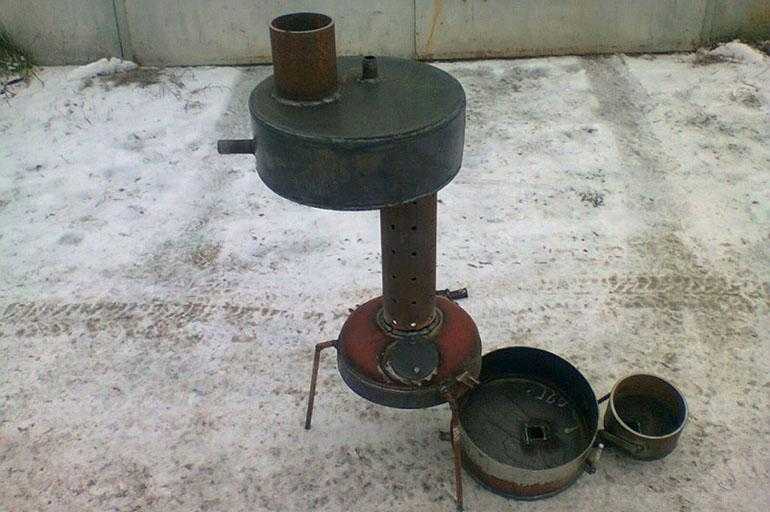

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

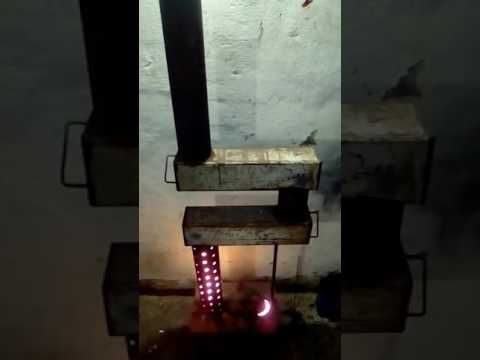

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:

В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.

В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

• печь должна стоять в удобном месте и в то же время обогревать все помещение;
• в непосредственной близости от агрегата не должно быть никаких горючих материалов;
• важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража. Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе. Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.
