виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении.

Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.
С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником.

Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму.

При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

анкерные болты 10х100 и 12х100, М8 и М10, 8х100 и 10х80, М12 и других размеров, таблица

Анкер, он же анкерный болт – один из наиболее новых и технологичных крепежных метизов. Быстрая эволюция якорного (для знатоков иностранных языков понятно, что «анкер» – это «якорь») расходника привела к появлению множества разновидностей его конструкции, применяемых материалов, размеров. Именно о размерных группах анкеров и пойдет речь в этой статье.

Основные параметры

Вполне логично предположить, что размеры анкеров – это, прежде всего, их длина и диаметр. Они определяют область применения крепежа. От этого зависит и выбор сверла, которое понадобится для работы. Анкерные болты – довольно сложный вид крепежа, что отражается на их стоимости, это еще один аргумент в пользу тщательного их выбора. Кроме того, важно учесть, что демонтировать такой крепеж любого размера без разрушения основания практически невозможно.

Ну и, конечно, важно обратить внимание на диаметр резьбовой шпильки, влияющий на качество крепежа. За время эксплуатации якорного крепежа был выработан стандартный набор комплектующих для его производства, отвечающий основным требованиям, предъявляемым к метизам, выполняющим крепежные функции.

Диаметр

Под диаметром анкера понимается диаметр распорной втулки, определяющий диаметр необходимого сверла. От этого показателя зависит прочность соединения на излом – весьма важный показатель при монтаже каких-либо предметов, например, на стену.

Диаметр определит возможности крепежа при переменных нагрузках и вибрациях, например, при установке оконных или дверных блоков, а также спортивного инвентаря.

Длина

Однако даже весьма солидный по толщине, но короткий анкер может быть вырван вместе с частью вмещающего материала при увеличении нагрузок, если его длина будет не достаточна. Как правило, более толстый крепеж имеет и большую длину. Кроме этого, более длинный анкер способен удерживать больший по толщине предмет, что весьма важно учитывать при монтаже несущих конструкций, отделочных материалов или оборудования.

Какими бывают размеры?

Размеры анкерных болтов подвергаются стандартизации согласно техусловиям их производства. Все якорные крепежные метизы можно объединить в размерные группы на основе диаметра, например, анкер на 8 имеет диаметр втулки 8 мм, а на 10 соответственно 10 мм. Несложно определить диаметр анкера на 12.

Длина может быть от 18 до 100, 200 и более миллиметров. Анкер с формулой 10х300 мм представляет собой крепеж с диаметром втулки 10 мм и длиной рабочей поверхности 300 мм. Резьба распорной шпильки стандартизирована с размерами обычных болтов: М6, М8, М10, М12, М16, М20 и т. д. Размеры шпильки, как и простого болта, тоже могут быть разными: М8х100, М10х100, М16х200 и т. д.

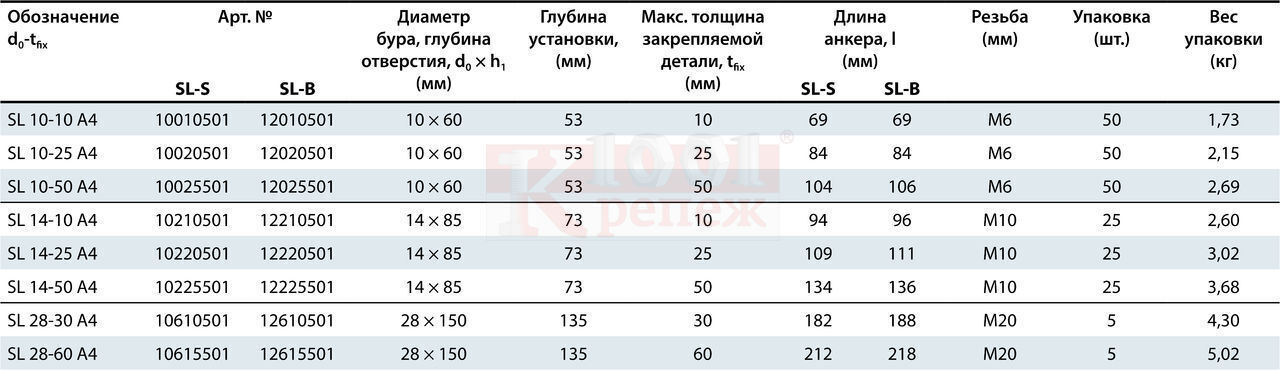

Стандартные размеры анкерных болтов иллюстрирует таблица.

При выборе анкеров следует соотносить их длину и диаметр, так как придется еще прибавлять толщину прикрепляемого материала или предмета. Максимальная толщина материала, который можно закрепить анкером, представлена в таблице. Увеличение толщины больше рекомендованной может привести к выпадению крепежа или, что бывает чаще, к разрушению вмещающего материала.

В торговую сеть могут поступать метизы с несколько иными размерными характеристиками. Весьма редко, но все же можно найти крепеж с нестандартными размерами: 6х25,6х30, 6х40, 6х60 мм. Еще реже встречается анкерный крепеж с небольшим диаметром резьбы: например, М3. У таких метизов весьма жесткая конкуренция с пластиковыми дюбелями и саморезами, которые обычно дешевле. Чаще такие мелкие анкеры имеют весьма непростой раскладной распорный механизм, соответственно, свою особую нишу применения.

Они позволяют производить монтаж в относительно тонких перегородках, где никакой иной крепеж применить нельзя.

Как указывают в маркировке?

Для того чтобы избежать постоянного измерения анкеров в процессе выбора или работ, на их гильзу с помощью штампа наносится маркировка, позволяющая быстро сориентироваться. Приведем пример маркировки анкера отечественного производства: М12 16х150. В этом случае М12 – размер резьбы, 16 – диаметр гильзы и сверла, которым необходимо проделать отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине метиза. У разных производителей маркировка может несколько отличаться. Кроме выше приведенной информации, в маркировке могут так же указать максимальную толщину закрепляемого материала.

Как подобрать?

Для того чтобы выбрать правильные анкера, необходимо четко представлять, в каком материале их придется крепить, это поможет определить минимальную возможную глубину сверления. Важно помнить, что в более рыхлом материале следует крепить более длинные анкера. Также надо хотя бы в общих чертах представлять ту нагрузку, которой крепеж должен будет сопротивляться, это позволит не ошибиться с подбором диаметра метиза.

Экономия при подборе столь специфического крепежа, как анкерный болт, может стоить весьма дорого. Короткий болт может быть вырван вместе с частью материала стены. Неверное определение диаметра может привести к деформации и разбалтыванию крепежа при сильных динамических нагрузках.

С другой стороны, увеличение параметров изделия влечет серьезное увеличение его стоимости.

В следующем видео вас ждут правила выбора дюбеля и анкера.

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта
  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

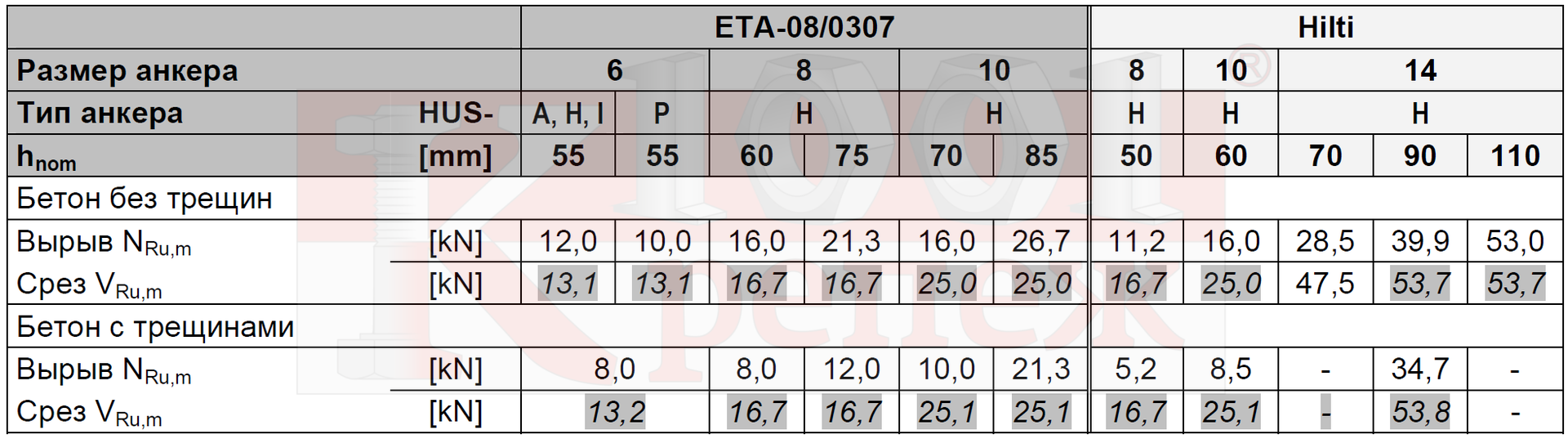

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт.То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера.Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

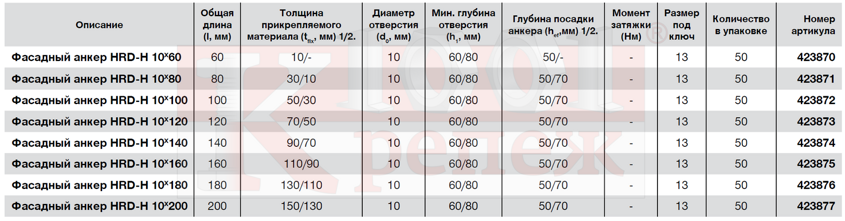

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болтаДля крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы.Для крепления в жесткие полнотелые основания.

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать.Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес – 16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Анкерный болт М42 ГОСТ 24379.1-80 для фундаментов

Анкерный болт М42 ГОСТ 24379.1-80 для фундаментов

Анкерный болт предназначен для  надежного скрепления строительных конструкций, а так же различного строительного оборудования. Болт для фундамента М42 изготавливают в соответствии с ГОСТ 24379.1-80. Такие болты поддерживают все здание, потому они должны выдерживать просто невероятные нагрузки.


Производят  данный крепеж из сталей разных марок: СТ3ПС2, 20, 09Г2С. Материал изготовления зависит от условий применения болта. Например, в условиях низких температур, нужно устанавливать болт из стали 09Г2С. Для большей прочности, фундаментные болты подвергают термической закалке.




Технические характеристики фундаментных болтов

Характеристики

Тип 1 исполнение 1

Тип 1 исполнение 2

Тип 2

Тип 5

Шпилька

Шаг резьбы

4.5

Диаметр стержня

42

Длина резьбы

140

Длина сгиба

125

350

—

Длина крюка

—

170

—

Гайка

Размер под ключ

65

Диаметр описанной окружности

71. 3

Высота

34

Шайба

Внутренний диаметр

44

Внешний диаметр

95

Толщина

14

Плита анкерная

Внутренний диаметр

—

50

—

Ширина

—

170

—

Толщина

—

25

—



Пример установки фундаментного болта и теоретический вес фундаментного болта тип 1





Длина болта, мм

Теоретическая масса, кг

800

11. 81

900

12.89

1000

13.98

1120

15.29

1250

16.71

1320

17.47

1400

18.33

1500

19.42

1600

20.50

1700

21.59

1800

22.68

1900

23.76

2000

24.85

2120

26.16

2240

27.47

2300

28.11

2360

28.76

2500

30.29



Пример установки фундаментного болта и теоретический вес фундаментного болта тип 2



Длина болта, мм

Теоретическая масса, кг

350

12. 21

400

12.75

450

13.29

500

13.84

600

14.92

700

16.12

800

17.10

900

18.18

1000

19.27

1120

20.57

1250

21.99

1320

22.75

1400

23.62

1500

24.71

1600

25.79

1700

26.88

1800

27.97

1900

29.05

2000

30. 14

2120



Вы можете приобрести анкерные болты, а так же другие метизы у нас на сайте, по очень выгодной цене. Компания «КрепСила» уже больше 10 лет поставляет качественные болты и другую продукцию на рынок Украины. Сотрудничая с нами, вы получаете гарантию от производителя на 36 месяцев, что доказывает качество и надежность крепежа. С каждым изделием идет уникальный сертификат качества. Мы доставим продукцию в любую точку Украины.



Типы фундаментных болтов и способы их применения в строительстве

Современные масштабы промышленного и гражданского строительства поражают воображение своим разнообразием. Постоянно проходит реконструкция сложных инженерных сооружений – мостов, дамб, переходов. Однако, немногие задаются вопросом: как эти технически сложные конструкции сохраняют прочность и устойчивость в разных климатических и геологических условиях?

Благодаря прочному фундаменту основания и крепежным элементам здания и инженерные строения способны выдерживать серьезные погодные нагрузки, такие как шквальные ветры и ураганы.

Болт фундаментный (анкерный) – это крепежная деталь, предназначенная для крепления строительной конструкции и оборудования к прочному основанию. Именно он снимает нагрузку и передает ее на конструкции фундамента. В конструктивном плане они представляют собой металлические пруты или штыри, на одном конце которых находится резьба, а на другом – анкер, специальный элемент в виде крюка, удерживающий болт в бетонном фундаменте.

Использование их оправдано для всех типов строительства, при которых используются прочные, неэластичные основания, включая стандартные здания и дамбы, атомные электростанции, мосты, опоры и другие инженерные конструкции.

Поскольку фундаментный болт отвечает за прочность соединения, а значит, и за безопасность, то его выбор играет огромное значение в строительстве. Квалифицированные инженеры в проектных организациях на основе государственных стандартов, правил и норм определяют диаметр и длину резьбы, а также глубину его погружения в бетон.

При возведении зданий и сооружений используют фундаментные болты. Они позволяют выполнить надежное соединение фундамента со стенами или иными конструкциями. Для получения качественного соединения учитывают тип фундаментного болта и его характеристики.


Стандартизация крепежа для фундамента

Существуют два основных отечественных стандарта, регламентирующие все проектные и производственные работы и выбор подобного крепежа:

  • ГОСТ 24379.0-80. Болт фундаментный. Общие технические условия.
  • ГОСТ 24379.1-2012. Болт фундаментный. Конструкция и размеры.
  • DIN 3570.
  • ГОСТ 24139-80.

Что представляет собой фундаментный болт

Крепежные элементы такого типа выполнены в виде металлического стержня. На одной его стороне расположена резьба, предназначенная для монтажа гайки. Другой конец фундаментного болта может быть изготовлен в различной конфигурации. Он погружается в бетонное основание и препятствует самопроизвольному извлечению из монтажного отверстия.

Фундаментные болты, согласно международному стандарту ГОСТ 24379-1, изготавливают из высокопрочной стали. Это позволяет выполнить соединение с высоким усилием затяжки. Для защиты стали от коррозии при взаимодействии с влагой, на изделия наносят тонкий слой цинка.

Область применения крепежа

Предназначение фундаментных болтов заложено в самом названии крепежного устройства. Посредством данного крепежа происходит крепление всевозможных строительных конструкций или оснащения к монолитным основаниям. Конструктивные решения и габариты болтов для фундаментов регламентированы отечественным ГОСТ 24379.1-2012 и немецким DIN 3570.

Фундаментные болты, изготовленные в соответствии с ГОСТ 24379-1, используют в строительстве. С помощью анкеров такого типа соединяют фундамент со стенами здания или сооружения. Кроме этого их устанавливают, если предусматривается монтаж металлических конструкций или тяжелого оборудования. При выборе анкерного болта учитывают его размеры и условия эксплуатации. Так удается подобрать надежный крепеж для строительства.

Виды фундаментных болтов

Тип анкеров подбирают в зависимости от условий эксплуатации. Производители выпускают крепеж различной конфигурации и размеров. Все детали можно разделить на несколько видов:

  • С загнутым концом. Изготавливается в соответствии с международным стандартом гост 24379-1. Широко применяется в строительстве при изготовлении фундаментов. Представляет собой металлический стержень с резьбой на одном конце и изогнутым вторым краем. Конец анкерного болта изгибается под углом 90°. Такая конструкция позволяет надежно зафиксировать деталь в бетоне. Крепежный элемент устанавливают непосредственно перед заливкой бетона. Его фиксируют на опалубке и оставляют до полного затвердевания цементного раствора. После монтажа извлечь болт без разрушения бетонного блока невозможно;
  • С установленной анкерной плитой. Представляет собой прямой стержень,в нижней части которого закреплена высокопрочная плита. Она препятствует самопроизвольному извлечению крепежного элемента из бетонного блока. В соответствии с ГОСТ 24379-1 производители выпускают изделия такого типа длиной до 500 см. Это позволяет монтировать их в фундаменты различных размеров;
  • Составной. Представляет собой деталь, состоящую из двух резьбовых стержней и соединительной муфты. С помощью такого крепежа возможна стыковка поверхности с металлическими конструкциями или другими объектами. На одном конце детали такого типа расположена плита, препятствующая извлечению из бетонного блока. С другой стороны на анкерный болт нанесена резьба;
  • Прямой. Выполнен в виде стержня с резьбой на одном конце. Установка такого фундаментного болта возможна в застывшее основание. Для этого предварительно просверливают отверстие нужного диаметра. Крепежный элемент помещают в основание и фиксируют клеящим составом. Для нормального погружения стержня в отверстие очищают его от загрязнений, образовавшихся при сверлении. Это обеспечивает надежную фиксацию изделия в монтажном отверстии;
  • Съемный.Оснащен специализированным анкерным приспособлением. Его монтируют в фундамент до заливки цементного раствора. Таким образом при необходимости можно демонтировать фундаментный болт из отверстия;
  • С конусообразным концом. Производители выпускают такие детали различных размеров. Наконечник в виде конуса надежно удерживает анкер в бетоне. Крепеж монтируют до заливки цементного раствора.


ВАЖНО: При выборе крепежных элементов учитывают их тип, диаметр и длину. Кроме этого рассчитывают расстояние между точками фиксации. Недостаточное количество установленных фундаментных болтов может привести к разрушению здания или сооружения.

Материалы изготовления

На торце шпильки производитель наносит маркировку, на которой обозначается номинальный диаметр резьбы и длины шпильки (см). Для шпилек М12 маркировка наносится на бирку, которая крепится к комплекту шпилек. Шпильки для болтов, эксплуатируемые при расчётной зимней температуре наружного воздуха ниже −40°С, дополнительно маркируются буквами ХЛ.

  1. Марки стали: 3, 10, 20, 45, 40Х, 20Х13, 10Г2С1, 14Х17Н2, 12Х18Н10Т, 30ХГСА, 09Г2С
  2. Классы прочности: 4, 6, 5.6, 6.6, 8.8, 10.9, 12.9
  3. Диаметр резьбы от М12 до М140.

Так диаметр резьбы по ГОСТам М12; М16; М20; М24; М30; М36; М42; М48; М56; М64; М72; М80; М90; М100; М110; М125; М140 мм. Номинальные длины от 150 до 5000 мм. Стандарт разрешает применение болтов, изготовленных по индивидуальному размеру, либо с нестандартной резьбой.

Возможна комплектация анкерных болтов ГОСТ 24379.1-80; DIN 3570 гайками, шайбами, шпильками, анкерными плитами (деталь анкерной арматуры), муфтами, цангами (конструктивная деталь, позволяет увеличить сцепление шпильки с фундаментом):

  • шпильки ГОСТ 24379.1-80
  • плиты анкерные (составные, сварные) ГОСТ 24379. 1-80
  • муфты ГОСТ 24379.1-80
  • арматура анкерная ГОСТ 24379.1-80
  • цанги разжимные ГОСТ 24379.1-80
  • втулки конические ГОСТ 24379.1-80
  • шайбы ГОСТ 24379.1-80
  • гайки ГОСТ 5915-70, 10605-94

Таблица массы болтов

Длина болта, мм (L) Теоретический вес болта, кг, при диаметре резьбы d, мм
12 16 20 24 30 36 42 48
300 0,3 0,54
400 0,39 0,7 1,12
500 0,47 0,85 1,37 2,02
600 0,56 1 1,6 2,39 3,77
710 0,66 1,2 1,9 2,78 4,38 6,43
800 0,74 1,34 2,1 3,1 4,88 7,15 9,95
900 0,83 1,49 2,35 3,45 5,44 7,95 11,03 14,76
1000 0,92 1,65 2,6 3,8 6 8,74 12,12 16,18
1120   1,84 2,9 4,24 6,7 9,69 13,43 17,63
1250   2,05 3,2 4,7 7,37 10,72 14,35 19,73
1320     3,4 4,95 7,75 11,27 15,61 20,72
1400     3,6 5,22 8,2 11,94 16,47 21,36
1500       5,57 8,76 12,74 17,56 23,28
1600       5,94 9,32 13,54 18,64 24,7
1700       6,3 9,87 14,34 19,73 26,12
1800         10,43 15,13 20,82 27,54
1900         10,96 15,93 21,9 28,96
2000         11,54 16,73 23 30,38
2120           17,69 24,3 32,08
2240           18,64 25,61 33,79
2300           19,13 26,25 34,64
2360             26,9 35,45
2500             28,43 37,48
2650               39,61
2800               41,71

Способы установки

Фундаментные болты могут устанавливаться двумя способами: непосредственно в бетон в процессе замоноличивания или в готовый фундамент в просверленные отверстия с последующей зачеканкой.

ВАЖНО: Для второго метода лучше всего подходят распорные модели и болты с коническим наконечником.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.


Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Выбор марки стали

Выбор стали для производства болтов основывается на расчетной температуре наружного воздуха и приведен в таблице:

Расчетная тем.

наружного воздуха

-40 и выше -40 до -50С -51 до -65С
Марка стали

(ГОСТ)

ВСт3кп2(ГОСТ 380) 09Г2с-6 (ГОСТ) 09Г2с-8
ВСт3пс2(ГОСТ 380) 10Г2С1-6 (ГОСТ 19281) 10Г2с1-8
Ст20 (ГОСТ 1050)

Компания «Трайв-Комплект» много лет занимается производством и поставками из Европы высококачественного крепежа для ремонта оборудования и строительства зданий и сооружений, включая фундаментные болты различных размеров, анкера и другие виды высокопрочного крепежа.

Просмотров: 1007
04.10.2021

размеры, ГОСТ, вес, монтаж —

  • Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж
  • ГОСТ самоанкерующихся болтов, обзор двухраспорных, М10, М12 и других анкерных моделей, область применения, монтаж
  • Анкерный болт распорный. Анкер болт.
  • Анкерные болты
  • сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу
  • Втулочный анкер-болт, Анкерный болт, Втулочный анкер болт, Анкерболт, Распорный анкер
  • Анкерный болт с резьбой | S3i Группа
  • Анкерный болт расширения самолета — Lolovee
  • Растяжные болты | Анкон
  • Выбор и использование всех типов стеновых анкеров
  • Что такое распорный болт? (с рисунком)
  • 🎓 дюбель ⚗ с английского на русский 🧬

Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька.

На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

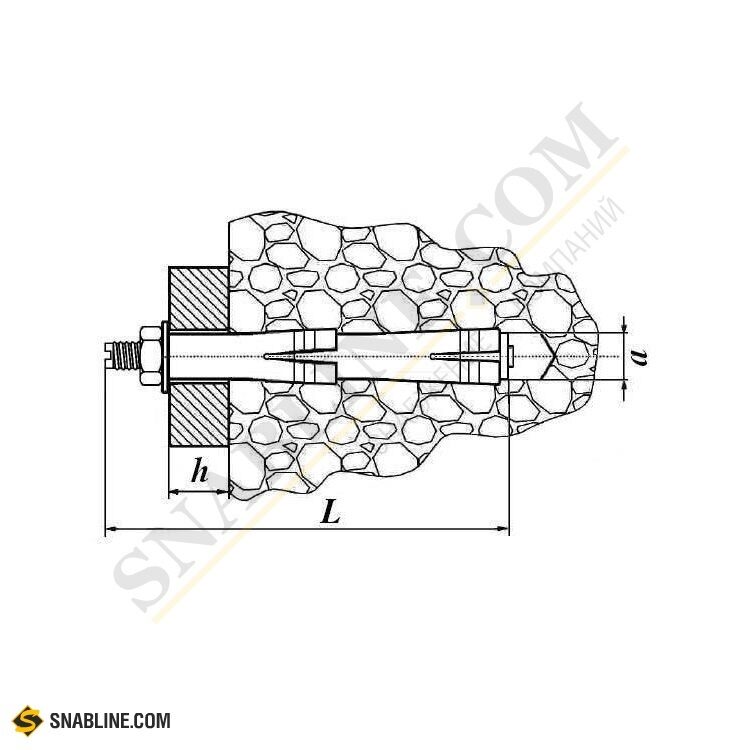

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

ГОСТ самоанкерующихся болтов, обзор двухраспорных, М10, М12 и других анкерных моделей, область применения, монтаж

Анкер представляет собой металлический крепежный узел, задача которого заключается в фиксации отдельных конструкций и их блоков. Анкеры незаменимы при проведении ремонтно-строительных работ, они могут иметь различные размеры, формы и функциональные характеристики. От особенностей каждого конкретного анкера зависит отрасль его использования.

В нашем обзоре мы подробнее остановимся на описании технико-эксплуатационных параметров распорного анкера.

Особенности

Распорные (самораспорные) анкеры – это те же самоанкерующиеся болты распорного типа.

Они изготавливаются из высокопрочных долговечных металлов: оцинкованной углеродистой стали либо латуни. Этим они отличаются от дюбелей, которые в основном изготавливают из пластиковых полимерных составов. Цинковый слой создает эффективную защиту метиз от коррозии, обычно покрытие имеет желтый или белесый оттенок.

Активная часть самораспорного болта напоминает гильзу, на боковинах предусмотрены продольные разрезы – они формируют раскрывающиеся лепестки. Внутри части тела гильзы встроена распорная деталь — в процессе забивания метиза в отверстие он отжимает свои «лепестки» и тем самым делает фиксацию метизного изделия максимально надежной и долговечной. Верхняя часть подобного крепления выглядит как шпилька, при этом на резьбовой стороне размещается шайба, а также регулировочная гайка. Принцип действия распорного болта прост. Когда гвоздь, расположенный внутри гайки, забивается в основание, нижняя часть болта расширяется, и он фиксируется к этому самому основанию. Подобный анкер легко устанавливается и без каких-либо проблем закрепляется.

Основными плюсами самораспорных анкеров считаются:

  • высокая крепость и прочность соединения;
  • стойкость к внешним механическим повреждениям и действию неблагоприятных факторов окружающей среды;
  • удобство пользования;
  • высокая скорость создания эффективного крепления.

Виды и модели

Самораспорные болты в соответствии с ГОСТ могут иметь разную маркировку, обычно из-за присутствия метрической резьбы она содержит букву «М», а также диаметр и длину метиза. Например, широко распространены распорные болты М8х100 мм, М16х150 мм, М12х100 мм, М10х100 мм, М8х60 мм, М20,10х100 мм, М12х120, М10х150 мм, М10х120 мм, а также М12х100 мм.

Некоторые модели маркируют с указанием одного диаметра, например: М6, М24, М10, М12, М8 и М16. Также в продаже можно встретить изделия, содержащие маркировку из трех чисел: 8х6х60, 12х10х100, 10х12х110. При этом первая цифра указывает внешний диаметр анкера, вторая — внутренний размер, а третья характеризует общую длину изделия.

Важно! Размер используемого анкера должен подбираться в зависимости от того, насколько тяжеловесна конструкция, где он будет фиксироваться. Если она громоздкая — потребуется длинный и утолщенный крепёж.

Выделяют несколько разновидностей распорных болтов.

  • С шайбой — включает широкую шайбу, благодаря которой крепления максимально крепко прижимаются к стенке или какому-то иному основанию.
  • С гайкой — применяют для закрепления тяжеловесных конструкций. Они вставляются в отверстие, и гайка прикручивается, поэтому удерживать метизы на весу не требуется.
  • С кольцом — подобные крепления востребованы при натяжке троса, верёвки либо кабеля. Также они необходимы, когда нужно закрепить люстру на потолок.
  • С крюком — на конце такого метиза предусмотрен загнутый крюк. Эти модели незаменимы в процессе подвешивания водонагревателей.
  • С ударным распором — используется для фиксации конструкций, выполненных из натурального материала, путем сквозного монтажа.
  • Двухраспорный анкер – имеет пару распорных втулок, благодаря чему заметно увеличивается поверхность «вживания» метиза в твердое основание. Широко востребован при работе с камнем и бетоном.

Наибольшее распространение получили распорные болты марок DKC, «Метизный двор», Tech-Krep и «Невский крепеж».

Области применения

Распорный анкер считается одним из самых практичных и высокопрочных средств для фиксации. Он позволяет зафиксировать самые разные поверхности, анкер создает максимально равномерное трение со значительным усилием по всей длине, благодаря этому обеспечивается повышенная способность к удержанию конструкции. В то же время и материал самой конструкции при этом должен иметь повышенную плотность и полнотелое основание.

Важно! Если на поверхностях материалов, где будет фиксироваться болт, имеют место внутренние трещины, то нагрузка, которую способен выдерживать крепеж, многократно снижается.

Анкер с распорками частно нужен при выполнении фасадного крепежа.

Оптимально, чтобы основа для закрепления была выполнена из камня с высокой степенью адгезии или бетона.

Самораспорный анкер можно применять для фиксации:

  • оконных рам;
  • дверных конструкций;
  • лестничных пролетов;
  • подвесных потолочных конструкций;
  • люстр и других светильников;
  • воздуховодов;
  • заборов;
  • балюстрад;
  • инженерных коммуникаций;
  • консолей;
  • банковских терминалов;
  • элементов фундамента.

Механизм действия самораспорного анкера принципиально отличается от механизма действия дюбеля.Наружная часть последнего контактирует с тыльной стороной отверстия только в некоторых отдельно расположенных точках, в то время как распорный болт прилегает к ней по всей длине.

Таким образом, крепление распорного анкера обеспечивает намного большую крепость и надежность формируемого крепежа.

Как установить?

Для установки распорного анкера понадобятся перфоратор, гаечный ключ, а также бур и молоток. Процесс крепления довольно простой, для этого нужно выполнить следующие действия:

  • при помощи перфоратора необходимо просверлить отверстие подходящего диаметра, куда в дальнейшем будет вводиться болт;
  • его следует прочистить и продуть, чтобы избавить от пыли и загрязнений;
  • самораспорный анкерный болт вместе с деталью вставляют в приготовленное отверстие вплоть до упора, дополнительно можно подбить метиз молотком;
  • в верхней части шпульки предусмотрен паз, его необходимо удержать отверткой и плотно затянуть гайку на несколько оборотов;
  • распорный анкер монтируется обязательно вместе с тем предметом, местоположение которого вы будете фиксировать.

Видеообзор рапорного анкера нового поколения Hilti HST3 вы можете посмотреть ниже.

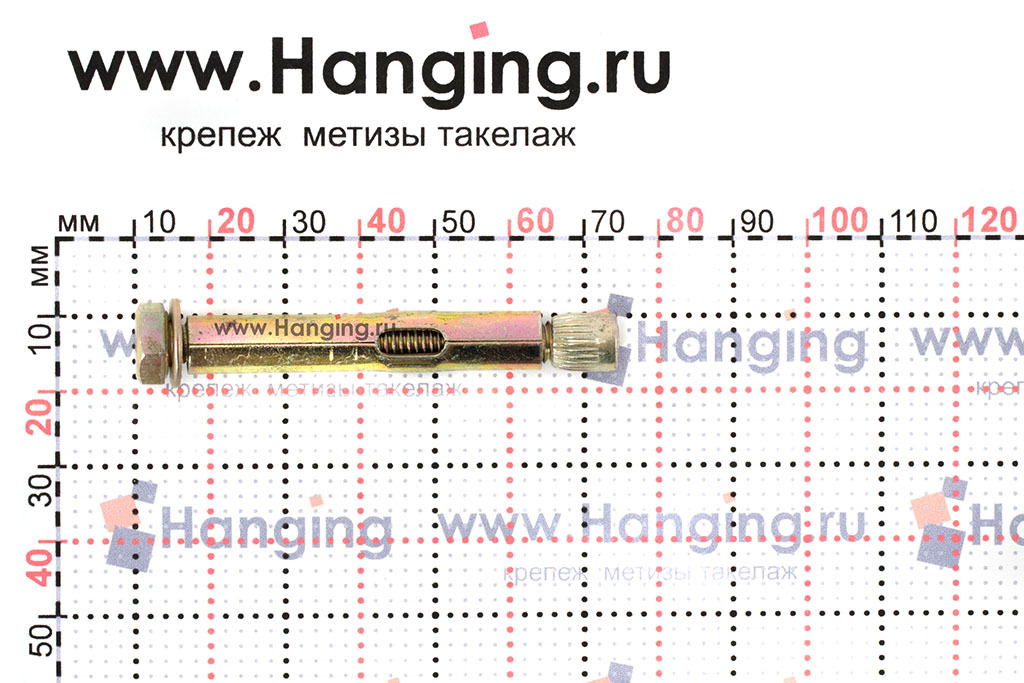

Анкерный болт распорный. Анкер болт.

  • Статус заказа
  • Как заказать
  • Как оплатить
  • Как получить товар

Корзина

  • Личный кабинет
  • Выход
  • Вход
  • Регистрация
  • Крепеж Анкеры
    Анкерные болты
    Анкерные гильзы
    Забивные анкера
    Клиновые анкера
    Рамные анкера
    Химические анкера
    Фундаментные анкера
    Дюбели
    Распорные
    Фасадные
    Дюбель-гвозди
    Для теплоизоляции
    Рамные
    С крюками и кольцами
    Для гипсокартона
    Для листов и пластин
    Метрический крепеж
    Болты
    Винты
    Шпильки резьбовые
    Установочные винты
    Гайки
    Шайбы
    Кольца
    Штифты
    Шплинты
    Саморезы, шурупы
    Саморезы по дереву
    Саморезы по металлу
    Шурупы по бетону
    Саморезы универсальные
    Саморезы кровельные
    Шурупы специального назначения
    Заклепки
    Заклепки вытяжные
    Заклепки резьбовые
    Заклепки забивные (под молоток)
    Инструмент для заклепок
    Гвозди
    Строительные гвозди
    Винтовые гвозди
    Ершеные гвозди
    Кровельные гвозди
    Финишные гвозди
    Скобы строительные
    Перфорированный крепеж
    Уголки перфорированные
    Пластины перфорированные
    Опоры и держатели
    Для столбов
    Монтажные профили перфорированные
    Ленты перфорированные
    Кронштейны
    Нержавеющий крепеж
    Болты нержавеющие
    Винты нержавеющие
    Винты установочные нержавеющие
    Гайки нержавеющие
    Шайбы нержавеющие
    Штифты нержавеющие
    Шурупы и саморезы нержавеющие
    Стопорные кольца нержавеющие
    Крепеж DIN
    Каталог DIN с иллюстрациями
    Шурупы и саморезы
    Болты
    Винты
    Шпильки
    Гайки
    Шайбы
    Штифты
    Заклепки
    Такелажные изделия
    Крепеж ГОСТ
    Каталог ГОСТ с иллюстрациями
    Шурупы и саморезы
    Болты
    Винты
    Шпильки
    Гайки
    Шайбы
    Штифты
    Заклепки
    Такелажные изделия
    Крепеж ISO
    Каталог ISO с иллюстрациями
    Шурупы и саморезы
    Болты
    Винты
    Гайки
    Шайбы
    Штифты
    Заклепки
    Такелажные изделия
  • Такелаж Канаты
    Тросы для растяжек
    Канаты грузоподъемные
    Тросы нержавеющие
    Цепи
    Цепи негрузоподъемные
    Цепи грузоподъемные
    Стропы
    Стропы текстильные
    Стропы канатные
    Стропы цепные
    Комплектующие для строп
    Грузоподъемный такелаж
    Рым-болты Codipro
    Рым-гайки Codipro
    Рым-болты, рым-гайки
    Крюки
    Монтажные блоки
    Талрепы
    Вертлюги
    Скобы такелажные
    Карабины
    Коуши
    Зажимы троса
    Нержавеющий такелаж
    Тросы нержавеющие
    Зажимы нержавеющие
    Скобы такелажные нержавеющие
    Карабины нержавеющие
    Карабины отцепные нержавеющие
    Карабины швартовные нержавеющие
    Коуши нержавеющие
    Вертлюги нержавеющие
    Талрепы нержавеющие

Анкерные болты

  • Статус заказа
  • Как заказать
  • Как оплатить
  • Как получить товар

Корзина

  • Личный кабинет
  • Выход
  • Вход
  • Регистрация
  • Крепеж Анкеры
    Анкерные болты
    Анкерные гильзы
    Забивные анкера
    Клиновые анкера
    Рамные анкера
    Химические анкера
    Фундаментные анкера
    Дюбели
    Распорные
    Фасадные
    Дюбель-гвозди
    Для теплоизоляции
    Рамные
    С крюками и кольцами
    Для гипсокартона
    Для листов и пластин
    Метрический крепеж
    Болты
    Винты
    Шпильки резьбовые
    Установочные винты
    Гайки
    Шайбы
    Кольца
    Штифты
    Шплинты
    Саморезы, шурупы
    Саморезы по дереву
    Саморезы по металлу
    Шурупы по бетону
    Саморезы универсальные
    Саморезы кровельные
    Шурупы специального назначения
    Заклепки
    Заклепки вытяжные
    Заклепки резьбовые
    Заклепки забивные (под молоток)
    Инструмент для заклепок
    Гвозди
    Строительные гвозди
    Винтовые гвозди
    Ершеные гвозди
    Кровельные гвозди
    Финишные гвозди
    Скобы строительные
    Перфорированный крепеж
    Уголки перфорированные
    Пластины перфорированные
    Опоры и держатели
    Для столбов
    Монтажные профили перфорированные
    Ленты перфорированные
    Кронштейны
    Нержавеющий крепеж
    Болты нержавеющие
    Винты нержавеющие
    Винты установочные нержавеющие
    Гайки нержавеющие
    Шайбы нержавеющие
    Штифты нержавеющие
    Шурупы и саморезы нержавеющие
    Стопорные кольца нержавеющие
    Крепеж DIN
    Каталог DIN с иллюстрациями
    Шурупы и саморезы
    Болты
    Винты
    Шпильки
    Гайки
    Шайбы
    Штифты
    Заклепки
    Такелажные изделия
    Крепеж ГОСТ
    Каталог ГОСТ с иллюстрациями
    Шурупы и саморезы
    Болты
    Винты
    Шпильки
    Гайки
    Шайбы
    Штифты
    Заклепки
    Такелажные изделия
    Крепеж ISO
    Каталог ISO с иллюстрациями
    Шурупы и саморезы
    Болты
    Винты
    Гайки
    Шайбы
    Штифты
    Заклепки
    Такелажные изделия
  • Такелаж Канаты
    Тросы для растяжек
    Канаты грузоподъемные
    Тросы нержавеющие
    Цепи
    Цепи негрузоподъемные
    Цепи грузоподъемные
    Стропы
    Стропы текстильные
    Стропы канатные
    Стропы цепные
    Комплектующие для строп
    Грузоподъемный такелаж
    Рым-болты Codipro
    Рым-гайки Codipro
    Рым-болты, рым-гайки
    Крюки
    Монтажные блоки
    Талрепы

сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки. Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

  1. Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
  2. Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

  • М10 — диаметр болтовой резьбы 10 миллиметров;
  • 14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
  • 120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления.Для этой цели можно воспользоваться следующей схемой:

  1. Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
  2. Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
  3. Разметьте поверхность, соблюдая расстояние между болтами.
  4. Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
  5. Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
  6. Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
  7. Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
  8. Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
  9. Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

Втулочный анкер-болт, Анкерный болт, Втулочный анкер болт, Анкерболт, Распорный анкер

Toggle navigation 8(800) 777-8259 Goskrep Wa будь крепким Войти на сайт 0Корзина Строительный крепеж
  • Саморезы
  • Шурупы
  • Дюбели
  • Анкеры
  • Заклепки
  • Гвозди
  • Скрытый монтаж
Метрический крепеж Профессиональный крепеж Bullit Ещё Перфорация Нержавеющий крепеж Такелаж Электроустановочный крепеж Сантехнические хомуты Шнуры, канаты, веревки Мебельный крепёж Изготовление под заказ

Анкерный болт с резьбой | S3i Группа

Расширительный анкерный болт с торцевой резьбой, в комплекте с гайкой и шайбой

Высокоэффективный распорный анкерный болт для бетона, кирпича и натурального камня.

Внутреннее использование:
Анкерный болт с резьбой
Опции Материал L
(мм)		 d
(мм)		 Сверло
(мм)		 Код Цена (с НДС) Кол. Акций
Анкер M8 — оцинкованный Оцинкованный 75 M8 8 19.4108.121.15 £ 0,84
Анкер M10 — оцинкованный Оцинкованный 95 M10 10 19.4110.130.15 £ 1,08
Наружное использование:
Анкерный болт с резьбой
Опции Материал L
(мм)		 d
(мм)		 Сверло
(мм)		 Код Цена (с НДС) Кол. Акций
Анкер M8 — нержавеющая сталь 316 75 M8 8 19.4108.121.14 £ 2.52
Анкер M10 — нержавеющая сталь 316 95 M10 10 19.4110.130.14 £ 2,70

Размеры : Полные размеры продукта и информацию можно найти на этой странице на планшете, ноутбуке или настольном компьютере.

Основные характеристики:
Изготавливается из нержавеющей стали марки 316.
Из оцинкованной стали.
Для установки требуется сверло.

Расширительный анкерный болт с гайкой и шайбой для надежной фиксации каждый раз.

Нержавеющая сталь марки 316 fo

Анкерный болт расширения самолета — Lolovee

перейти к содержанию

Ищи:
