болгаркой и штроборезом, другими инструментами, подготовка поверхности

При капитальном ремонте есть необходимый вид работ, без которого не обойтись — это штробление стен под проводку. Процесс ускорится, если знать характеристику используемых инструментов, а также иметь представление, насколько они эффективны в каждом отдельном случае. Штробить болгаркой или перфоратором, штроборезом или молотком и стамеской, прокладывая каналы в стенах из кирпича и бетона — это нюансы, которые отразятся на результате выполненных действий по разводке электропровода. Чтобы не возникли какие-либо затруднения, следует правильно подобрать инструмент.

• Подготовка каналов под электропроводку
• Использование штробореза
• Применение других инструментов
• Прокладка штробы по стене из кирпича
• Изготовление борозды по бетону
• Работа по древесине и газобетону
• Монтаж кабеля и установка розеток
• Штробление без пыли

Подготовка каналов под электропроводку

Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения.

Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85:

1. Нельзя подвергать долблению несущие стены.
2. Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
3. Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
4. Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
5. Глубина не должна быть более 25 мм.
6. Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Если потолок железобетонный, то нужно класть кабель только по стенам.

Штробление в этом случае категорически воспрещается. Бетон отличается хрупкостью, поэтому даже небольшое углубление может предопределить будущий раскол.

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

• штроборез;
• молоток и зубило;
• перфоратор;
• болгарка.

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине.

При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Изготовление борозды по бетону

Чтобы проложить штробу в бетонной стене, лучше применить штроборез, перфоратор и зубило. При этом соблюдать осторожность, чтобы не нарушить арматуру, которая находится внутри плиты для усиления конструкции.

При выполнении работ по бетонной стене происходит выделение большого количества пыли. Поэтому можно воспользоваться перфоратором, эксплуатируя его в ударном режиме. Остальной ход процесса происходит аналогично выполнению работ по кирпичной стене.

При отсутствии штробореза можно использовать болгарку. Лучше снабдить её алмазными дисками, диаметр которых 105−125 мм. Чтобы выбрать глубину канавки, следует учесть диаметр прокладываемого кабеля, а также толщину слоя замазки. Резать кромку борозды нужно пошагово: сделать углубление сначала на 1 см и обратить внимание на то, как инструмент справляется с нагрузкой. Если бетон достаточно хорошо поддаётся, выполнить до конца надрез нужной глубины.

Работа по древесине и газобетону

При прокладывании штробы под электропроводку в стене из дерева можно пользоваться всеми инструментами, исключая перфоратор. Долото можно заменить стамеской, которая поможет избавиться от лишней древесины между краями борозд, выполненных болгаркой.

По дереву применяется не алмазный, а циркулярный диск. Вместо пыльных образований, образуется небольшое количество опилок.

Газобетонные блоки легко поддаются обработке, поэтому они вполне подойдут для обустройства канавок ручными штроборезами. Используются они в двух ситуациях: для штробления на горизонтальных и на вертикальных поверхностях.

Оба вида ручных инструментов имеют общие достоинства: низкая цена, небольшой вес, простая конструкция и надёжность в эксплуатации, а также минимальное пылеобразование и бесшумность. Возможно использование болгарки с циркулярной насадкой.

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Штробление без пыли

Во время ремонта или при замене проводки придётся прокладывать штробы или делать отверстия в стенах.

При этом образовывается большое количество строительной пыли, оседающей по всему помещению.

Чтобы проштробить стену под проводку без пыли, можно воспользоваться советами специалистов:

1. Хорошо увлажнить поверхность, на которой будет выполняться канал для проводки.
2. Использовать бытовой пылесос для улавливания пыли.
3. Лучше всего взять штроборез с подключённым к нему специальным пылесосом. Тогда выполнение отверстий в стенах будет проходить в комфортной обстановке.

Ещё существует такой метод штробления каналов болгаркой без пыли, как мокрая резка бетона. Осуществляется этот способ при помощи шланга, беспрерывно подающего воду на режущий диск и площадь резки. Нужно быть очень внимательным, иначе жидкость может попасть на электроинструмент, что приведёт его в негодность.

После окончания штробления каналы следует обработать грунтовкой и закрепить в них кабель. Штробы заделать гипсом, раствором или шпаклевочной массой.

сделать штробы в бетоне без пыли

Содержание

1. Когда штробят стены под проводку
2. Какими бывают стены в домах и квартирах
3. Древесина
4. Бетон
5. Газобетон
6. Кирпич
7. Гипсокартон
8. Монолит
9. Кафель
10. Правила проведения работ
11. Нормы и ограничения
12. Подготовительный процесс и разметка рабочей поверхности
13. Технология штробления стен болгаркой
14. Как сделать штроборез из болгарки
15. Изготовление защитного кожуха
16. Регулирование глубины пропила
17. Установка дисков на вал
18. Штробление под кондиционер
19. Как штробить стены без пыли
20. Уловитель пыли для болгарки
21. Можно ли штробить несущие поверхности
22. Создание углубления для розетки и выключателя
23. Заделка штроб с электропроводкой
24. Техника безопасности
25. Дополнительные рекомендации

Косметический или капитальный ремонт в квартире сопровождается заменой электрической проводки. Это объясняется износом кабелей, необходимостью увеличения допустимой нагрузки или установки дополнительных точек питания. Штробление болгаркой помогает упростить процесс укладки скрытой проводки. Однако для каждого типа стен предусмотрены свои правила выполнения этой процедуры.

Когда штробят стены под проводку

Штробы (или штрабы) являются важными элементами скрытой проводки. Они представляют собой выбитые в стене углубления нужной ширины. В каналы укладывают кабели, по которым электрический ток поступает к розеткам, осветительным устройствам и выключателям. Скрытая проводка, в отличие от наружной, совместима с любыми интерьерами. Она помогает прятать неэстетичные коммуникационные линии.

Штробление (штрабление) требует специальной подготовки помещения, отнимает немало сил и времени.

Перед началом работы стоит изучить требования ПТЭ и ПУЭ, при несоблюдении которых возникают аварийные ситуации.

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

При необходимости штробления кирпича используется то же приспособление, что и для формирования каналов в бетоне.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Монолит

Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.

Кафель

Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.

Избежать появления трещин помогает отказ от использования перфоратора, зубила и других подобных инструментов.

Правила проведения работ

Не следует начинать штробление до выполнения подготовительных работ. На этапе составления схемы правильно рассчитывают количество, выбирают расположение элементов электрической сети. Наличие каждой точки должно быть необходимым. Размещать большое количество розеток на 1 стороне нецелесообразно. Нужно учитывать материал стены, правильно подбирать диск для болгарки.

Нормы и ограничения

При штроблении стены стоит учитывать следующие требования:

1. Глубина канала должна составлять 2-3 см, ширина — 3 см.
2. Максимальное расстояние между точкой питания и распределительной коробкой составляет 3 м. Штробы укладывают вертикально или горизонтально. Параллельность распространения оценивают строительным уровнем. Укорачивать кабель путем наклонной укладки нельзя. Это относится и к волнообразному способу. Исключением являются мансардные помещения со скошенными потолками.
3. Расстояние между штробой и оконным или дверным проемом должно превышать 10 см. От горизонтального канала до плиты перекрытия оставляют 15 см. Между газовой или отопительной трубой и штробой должно оставаться расстояние в 40 см.
4. Нельзя проделывать каналы во внутренних несущих стенах. Штроба нужной глубины не влияет на внешние стены, однако перегородка может разрушиться.
5. Исключается штробление железобетонных плит. Эта процедура нарушает их целостность, несущую способность.
6. При штроблении потолка стараются делать канал минимальной длины.
7. Проделывать углубления в напольном покрытии нельзя. Рекомендуется скрывать проводку в бетонной стяжке. Однако и этот метод нельзя назвать оптимальным. Замена перегоревшего кабеля будет отнимать много времени и сил.

Подготовительный процесс и разметка рабочей поверхности

На первом этапе составляют схему будущей электропроводки, делают разметку:

1. Определяют места установки точек питания, осветительных приборов и выключателей.
2. Составляют чертеж проводки. Нужно понимать, откуда и в какие стороны будут протягиваться кабели. Схему составляют не только для стен, но и для потолка.
3. Сделанный чертеж переносят на поверхности, используя маркер или карандаш. Отмечают места установки приборов. От каждой точки проводят вертикальные или горизонтальные линии.
4. Размечают места монтажа распределительных коробок. В каждом помещении должно быть хотя бы 1 устройство. Коробки соединяют в горизонтальной плоскости, подключают к щитку. В местах установки электротехнических изделий не должно быть старых кабелей. Для их обнаружения используют специальные детекторы.

Технология штробления стен болгаркой

Перед работами подготавливают алмазный диск.

Он используется для прорезания каналов в прочных материалах.

Долговечный диск облегчает процесс штробления, которое выполняют так:

1. Прорезают болгаркой параллельные полосы по размеченным линиям. Они должны располагаться на расстоянии 2-3 см друг от друга.
2. Удаляют расположенную между полосами часть стены, используя перфоратор.
3. Укладывают провода в каналы, фиксируют их раствором.
4. Приступают к финишной отделке стен.

Параметры штроб подбирают так, чтобы провода не мешали оштукатуриванию стен. Уложив кабели на достаточную глубину, мастер может беспрепятственно наносить отделочную смесь.

Как сделать штроборез из болгарки

Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.

Изготовление защитного кожуха

Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.

Кожух изготавливают так:

1. Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
2. Из металлического листа формируют 2 пластины, которые приваривают к подошве.
3. Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
4. Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
5. Вырезают металлическую боковину. Приваривают элемент к кастрюле.
6. Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
7. Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
8. В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
9. Вставляют в подошву ролики, которые закрепляют шайбами.

Регулирование глубины пропила

Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.

Чтобы настройки не сбивались, винт закрепляют контргайкой.

Установка дисков на вал

Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.

Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.

Штробление под кондиционер

Классическая сплит-система включает 2 модуля: один монтируют со стороны улицы, другой — на внутренней поверхности стены. Для размещения кабелей и трубок делают канал шириной 6 см, длиной 5 см. После укладки коммуникации скрывают под слоем гипсового раствора, оштукатуривают стену.

Как штробить стены без пыли

Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.

Самым простым способом является регулярное увлажнение стен.

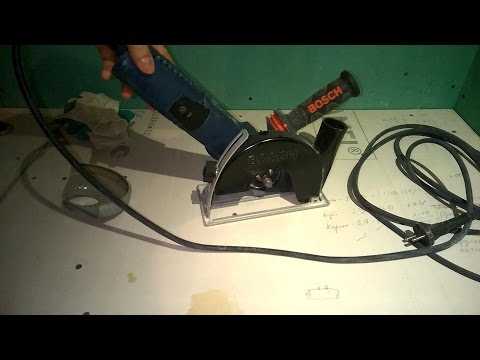

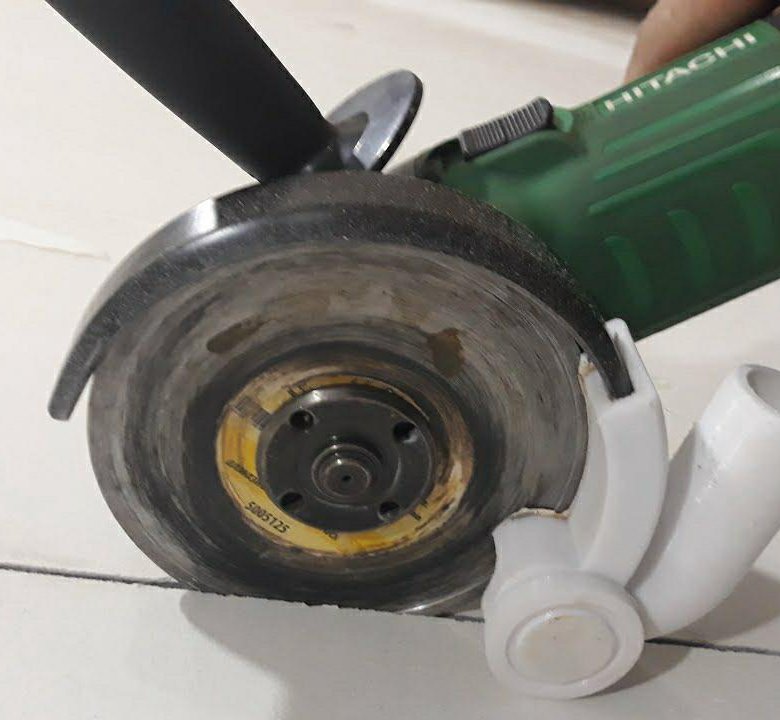

Уловитель пыли для болгарки

При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену. Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя.

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
2. Сокрытие проводки под гипсокартонной конструкцией.
3. Укладка кабелей в специальных плинтусах.

Создание углубления для розетки и выключателя

Этот процесс считается самым сложным для начинающего мастера. Существует несколько способов создания отверстий. Самый простой — использование специальных коронок соответствующего диаметра. Устройства состоят из куска трубы, штыря для введения в перфоратор и сверла, задающего направление.

Подрозетник с помощью коронки формируют так:

1. Отмечают центр, просверливают отверстие сверлом. Собирают коронку, устанавливают ее в инструмент.
2. Вводят направляющее сверло в отверстие. Включают инструмент, начинают работу. После вхождения насадки на 2/3 ее вынимают из проема.
3. Выравнивают отверстие сверлом или зубилом.

Вырезать подрозетник коронкой удается не всегда. В таком случае включают перфоратор, максимально углубляют коронку. Снимают насадку, устанавливают сверло, формируют ряд отверстий с шагом 1-1,5 см. Вновь устанавливают коронку, делают повторную попытку. Сопротивление стены снижается, работа идет быстрее. Если коронки нет, пользуются сверлом, молотком и зубилом. Перфоратором проделывают много отверстий. Зубилом выбивают остатки материала между ними.

Заделка штроб с электропроводкой

Провода нужно маскировать после укладки.

Это делают так:

1. Очищают канал от пыли веником или строительным пылесосом. Обрабатывают поверхности грунтовкой, используя кисть.
2. Дожидаются просыхания штробы. Перед завершающей стадией смачивают канал водой.
3. Укладывают провода, фиксируют их.
4. Заделывают штробу выбранным материалом — монтажной пеной, штукатуркой, строительным гипсом.

Техника безопасности

1. При работе с болгаркой соблюдают такие правила:
2. Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям.
3. Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют.
4. Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками.
5. Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента.
6. Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону.
7. Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры.
8. Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают. Любое неосторожное движение может привести к травмированию мастера.
9. Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора.

Дополнительные рекомендации

Поскольку штробление может занимать несколько дней, стоит продумать схему временного электроснабжения. При проживании в помещении и невозможности быстрой замены проводки старые линии подключить не получится. Перед работой проверяют работоспособность защитных автоматов на входе. Не должно быть самодельных предохранительных устройств или прямых подключений, только штатные элементы системы. Телефонные и интернет-кабели укладывают на расстоянии не менее 0,5 м от силовых. Они могут пересекаться только под прямым углом.

Как сделать штробу и закрепить в ней кабель

В подавляющем большинстве случаев при монтаже скрытой электропроводки не обойтись без такой грязной и шумной процедуры как штробление .

Провода и кабели нужно прятать, но как это сделать без ворот, если у нас просто обычная стена из бетона или кирпича? Причем жгут этих проводов иногда более чем внушительный, особенно в местах подключения к квартирному электрощитку.

1. Наценка

О штроблении и укладке кабельных жгутов нужно позаботиться задолго до окончательной отделки помещения: это когда в квартире еще нет и следа мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом — голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем маршрут, по которому через нас будут проходить кабельные линии. Разметку можно сделать строительным карандашом и уровнем. Здесь не лишним будет напомнить, что кабельные линии не должны располагаться абы как, а должны идти либо горизонтально под потолком (на высоте 2,5 м), либо строго вертикально по отвесу. Категорически не допускаются диагональные переходы и горизонтальные отрезки на низком уровне.

При разметке стен сразу определяемся с расположением розеток, выключателей и распределительных коробок, т. к. отверстия в стене для их установки нужно будет выполнить на том же этапе, что и штробы для прокладки кабеля. Ширина каждой штробы определяется в соответствии с количеством и сечением кабеля, который будет в ней закреплен.

Подробнее читайте здесь: Как выполняется маркировка при проводке

2. Стробирование

Завершив разметку, переходим к следующему вопросу первостепенной важности. Как рвануть? Есть из чего выбрать.

Чаще всего для выполнения штроб используется перфоратор с одной из специальных насадок . Первая из этих насадок называется — стробоскоп . Штроб представляет собой слегка изогнутую лопасть с продольным желобком. Конец этой лопатки заострен и предназначен для углубления в проколотые штробы. Работать со стробоскопом следует в чисто ударном режиме, без вращения. Строб от него аккуратный и глубокий. Однако с помощью этого устройства выполнить стробоскоп шире самого стробоскопа можно всего за несколько приемов, что, конечно, не очень удобно.

Еще одна насадка, часто используемая для ударов перфоратором, — обычная плоская лопатка . Принцип работы с ним примерно такой же, как и со стробоскопом, но производительность чуть ниже.

Как ни странно, обычные острые пики для перфоратора или даже буры иногда используют и для штробления — когда под рукой больше ничего нет, а объем работы совсем небольшой.

Тем не менее, при рубке перфоратором большой производительности ждать не приходится, особенно если речь идет о дробление бетонных стен . Поэтому при больших объемах работ многие электрики используют для выполнения штробы дисково-отрезной инструмент.

В таком качестве часто подходит УШМ (УШМ) , или, проще говоря, Алмазно-сегментная дисковая шлифовальная машина . С его помощью по краям штробы делаются надрезы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи того же пробойника. Несмотря на, казалось бы, гораздо большее количество рабочих операций, чеканка болгаркой намного производительнее той же работы при использовании только перфоратора. Причина в том, что шлифовальный станок делает каждый разрез очень быстро за один проход.

Самый производительный инструмент для штробления Измельчитель — устройство, очень похожее на измельчитель. Измельчитель имеет два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что вы можете установить ширину стробоскопа в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина стробирования.

Дисковые режущие инструменты имеют только один недостаток по сравнению с перфоратором. Конечно, пыли и грязи при штроблении перфоратором много, но с отрезного диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при строжке болгаркой или строборезом, то, выполнив несколько объектов, он рискует получить заболевание легких и/или глаз.

Поэтому очки, респиратор и беруши при выполнении стробинга далеко не роскошь, даже если вы работаете с перфоратором. Ваше здоровье всегда дороже. Профессиональные рубильные машины, кстати, оснащены не только защитным кожухом для дисков, но и стандартной трубой для подключения промышленного пылесоса, способного впитать большую часть образующейся пыли.

3. Прокладка кабеля

И вот штроба закончена, пыль и туман рассеялись, можно приступать к прокладке кабелей. К сожалению, требованием устранимости скрытой электропроводки при прокладке кабеля в штробе чаще всего пренебрегают. Исполнение большого и широкого штроба, в котором можно было бы разместить кабель-канал, возможно, не всегда.

Поэтому, как правило, кабели прокладывают в жгутах в штробе без какой-либо дополнительной защиты. Изоляция самого популярного для домашней прокладки кабеля — ВВГнг — достаточно надежна и не выходит из строя при таком способе прокладки.

Кабель в стробоскопе можно закрепить одним из следующих способов:

3.1 С помощью перфорированной ленты. Именно такие капроновые перфорированные полоски в массе использовались при строительстве наших «любимых» панно «хрущевок». Полоса крепилась поперек штроб с помощью дюбелей и надежно удерживала всю массу кабелей вне зависимости от их количества.

3. 2 Монтаж алюминиевой планки. Такой продается в любом магазине электрики. Собственно, покупать его тоже необязательно: при наличии свободного времени и терпения его можно изготовить, вырезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается к низу ворот с помощью популярной пары «саморезов». Тросы укладываются на полосу сверху, а ее концы загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

3.3 Возможно крепление кабеля алебастром. Натягиваем кабельную линию вдоль штробы и сразу фиксируем раствором, который держим под рукой. Недостаток этого метода в том, что алебастровый раствор нельзя разводить в больших количествах из-за того, что он очень быстро сохнет.

3.4 Самый «продвинутый» и производительный способ крепления троса к воротам – крепление дюбельными хомутами. Дюбель-хомут – это дюбель с установочным размером 6 мм. На его конце есть специальная петля, позволяющая удерживать жгут проводов. Таким образом, монтаж с помощью дюбель-зажимов очень прост: нужно всего лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбели-зажимы с закрепленным жгутом.

Рекомендуем прочитать: Как проложить кабель от щитка к розетке при подключении электроплиты

в бетонную, кирпичную стену или монолит

Содержание статьи:

• Особенности прокладки вилки для электроплиты проводка
• Как заделать штробы в стене электропроводкой
• Материалы для стробинга
• Инструменты и материалы
• Подготовительные работы
• Этапы основного процесса

Неотъемлемой частью прокладки скрытой проводки являются штробы. Это специальные каналы (траншеи), сделанные на плитке и стенах, в них укладывают электрические кабели. После монтажа углубления в стенах необходимо заделать с помощью затвердевающей негорючей смеси.

Особенности укладки заглушки для электропроводки

Штроба в бетоне для электропроводки

Разный материал по-разному ведет себя при штроблении. Больше всего трудностей возникает при изготовлении штроба в бетонных стенах, в этом случае используются штроборез и перфораторы. Если речь идет о кирпичной стене, то без штробления можно обойтись траншем, кабели крепятся к стене дюбелями.

Если проводку требуется предварительно разместить в металлическом кожухе, то горизонтальное выдалбивание каналов производится с помощью болгарки или зубила. Кирпичные стены если и крошить, то по шву. Это связано с тем, что раствор из цемента более податлив и мягче кирпича.

Основные правила и особенности штробления:

• Глубина вертикальных траншей не должна превышать 1/3 толщины стены.
• Углубления выполняются строго горизонтально или строго вертикально, уклоны допустимы только при наличии неровных плит дома.
• Глубина горизонтальных канавок не должна быть более 1/6 толщины потолка.

Штробление несущих стен категорически запрещено.

Как заделать штробы в стене с электропроводкой

Чтобы определить, чем лучше закрыть ворота после прокладки проводки, необходимо ознакомиться с особенностями работ в стенах из разных материалов. Для заделки отверстий потребуется краскопульт, емкость для замеса раствора, кельмы, кисть и шпатель.

Бетон

Смачивание каналов штробы перед нанесением грунтовки с последующей заделкой

Перед тем, как приступить к заделке пазов, необходимо тщательно смочить само отверстие и место возле него чистой водой с использованием следующего рабочего оборудования:

• кусок пенопласта или губки;
распылитель
• ;
• широкая кисть с синтетическим ворсом.

Предварительно траншеи грунтуют и после этого заделывают строительной смесью. Наносится шпателем широкими мазками крест-накрест. После того, как вещество затвердеет, излишки удаляются шпателем из железа. Движения должны быть поглаживающими, плавными. После полного высыхания поверхность шпаклюется.

Кирпич

Крупный план разводки штроб в кирпичной стене

Проведение работ в кирпичных стенах сопровождается большим количеством пыли. Перед заделкой канавок удалите пыль и обработайте рабочую поверхность чистой водой.

Борозды рекомендуется замазать алебастровым или гипсовым раствором. Если канавка глубокая, допустимо использование небольших кусочков камней, смоченных раствором. Далее оставшиеся пустоты аккуратно заполняются раствором с помощью мастерка.

Монолитная стена

Работы в этом случае аналогичны работам в стене из бетона, газобетона. Углубление заполняется вязкой замазкой. Раствор максимально плотно заполняет полость.

При необходимости строительную смесь наносят в несколько подходов. После полного высыхания поверхность выравнивается шпателем.

Материалы для штроб

Перед тем, как покрыть штробы для проводки, необходимо выбрать нужный материал:

• Штукатурка гипсовая. Используется в помещениях с повышенной влажностью, время высыхания 24-26 часов.
• Смесь гипсовая на основе цемента и песка.
• Готовые смеси, например, Волма, Основит и Ротбанд.
• Гипсовый клей, например Perlfix.

Монтажный гипсовый клей

Универсальная гипсовая штукатурка.

Цементная штукатурка

Цементная штукатурка Волма

Важно, чтобы провод был целым и не изолированным в нескольких местах. Крайне не рекомендуется использовать для заделки отверстий монтажную пену или герметики.

Инструменты и материалы

Инструменты и материалы для заделки штробы

Перед началом строительных работ необходимо убедиться, что у вас есть под рукой весь необходимый рабочий арсенал, включая строительные материалы. Для правильной герметизации траншей вам понадобится:

• Емкость для смешивания раствора.
• Несколько металлических шпателей шириной 10-15 см и длиной около 120 см.
• Щетка, подходящая по размеру к канавке.
• Штукатурка строительная или алебастр предназначена для надежной фиксации электропроводки.

Если для помещения характерна повышенная влажность, дополнительно рекомендуется приобрести гипсовую штукатурку.

Подготовительные работы

Подготовительные работы включают в себя отключение электропитания и проверку отсутствия напряжения. С готовых канавок удаляют как можно больше пыли и грязи и обрабатывают чистой водой, грунтовкой. Для этого используйте губку, спрей и кисть. Необходимо обрабатывать даже самые труднодоступные места.

Работы отличаются повышенной опасностью, поэтому рекомендуется приобрести защитные очки и перчатки.

Этапы основного процесса

Гипсовую штукатурку наносить от центра «елочкой». Удалите излишки раствора кельмой, удерживая ее под углом 90°

После завершения подготовительных работ проверьте, чтобы уложенная в пазы проводка не выступала за пределы вертикальной/горизонтальной поверхности. В местах, где провод недостаточно утоплен, нужно заново пройтись строительным инструментом.
