Пиролизный котел своими руками сделать не так просто, как кажется на первый взгляд. Если разобраться в том, что такое пиролизный котёл, становится понятно, почему. Мало спаять электронную схему управления (или купить от промышленного образца, например от vitoligno-100-s).

Чертежи пиролизных котлов предполагают не только сварку жаропрочного железа или легированной стали (особой нержавейки) толщиной более 8 мм.

Качество самодельной газогенераторной установки может быть недостаточно для стабильного контролируемого процесса пиролиза (выделения газа).

Для пиролизного горения необходимо создать особые очень стабильные условия: температура подогрева дров с учётом их влажности (вода, испаряется из дров и уносит с собой огромное количество энергии), контролируемый доступ воздуха…  Все пиролизные котлы имеют приточный, а лучше вытяжной вентилятор и поэтому горение зависит от электроэнергии, работа без вентилятора невозможна, так как дым движется сверху вниз — естественной тяги быть не может, поэтому стоит заранее запастись источником бесперебойного питания UPS. Электроника обеспечивает компромисс между недостатком воздуха (кислорода) для выделения газа и повышенной температурой пиролизного горения, иначе исчезает пиролиз и котёл превратится в простой на дровах. Разработчики из Viessmann добились в своих  котлах  Vitolig 200 возможности регулирования мощности от 50 до 100%  что само по себе уже является большим достижением при помощи мощного вытяжного вентилятора с плавным (точным) регулированием частоты вращения. Возможности современных материалов теплоизоляции котла с такой высокой температурой не позволяют получить тепла от экономного варианта пиролизного котла меньше чем 13 кВт. А если столько не надо,  используются аккумуляторы тепла на воде, чтобы дрова не довели котёл до кипения. Самостоятельное изготовление котла возможно, но не факт, что он сможет работать на высоком КПД из котлов этого же класса промышленного образца. Определить качество любого пиролизного котла можно по дыму в дымоходе. Если дым не имеет запаха неприятного угарного газа на всём рабочем диапазоне мощностей, этот котёл с максимально возможным КПД для этого класса устройств. Завышенные требования экологической чистоты воздуха в Германии не позволяют производить пиролизные котлы с низким КПД или нестабильного горения.

Конструкция (устройство) котла имеет ряд материалов, сделанных по технологиям из разных областей техники. Каналы первичного воздуха должны быть сделаны из жаропрочной стали или из огнеупорной глины (лучше из глины — шамота). Форсунка камеры сгорания керамическая , а лучше из карбида кремния без примесей. Асбестовый канат для уплотнения щелей дверц.

Это продиктовано условиями процесса пиролиза при температуре более высокой, чем обычное сгорание дров. Мало того, влажные дрова могут не довести котёл до режима эффективной работы — генерации газа.

Пиролиз при определённых условиях возникает и в моём закрытом камине. Выглядит это так: при высокой температуре в топке из торца полена начинает интенсивно выдуваться струя пламени голубого оттенка (как у газовой конфорки), а полено не горит, нет – оно тает, на глазах уменьшаясь в размере!

Описание конструкции пиролизного котла:

A  – Теплообменник с трубчатым щитком
B   – Загрузочная камера для дров
C   – Отверстия для первичного воздуха (воздух тления дров)
D   – Контроллер vitotronic 100
E   – Заслонка для вторичного воздуха (воздух горения газа)
F   – Заслонка для первичного воздуха
G   —  Отверстие для удаления золы и чистки
H   —  Канал сгорания из шамота (исключительное качество горения)
K   —  Подача вторичного воздуха
L   —  Камера сгорания из карбида кремния (долговечность и надёжность)

Схема пиролизного котла для отопления столярных цехов, столярных мастерских,столярок, помещений для обработки дерева, для систем сушки древесины, сушильных камер:

Руководство по установке пиролизного газогенераторного котла Vitoligno-s.

Кроме котла также важно помещение, отведенное под котельную, поэтому разумно ознакомиться с требованиями к котельным на котлах на твёрдом топливе.

Отзывов: 10

?

Похожее

Пиролизный котел своими руками

  На сегодняшний день реалии таковы, что самым экономным вариантом отопления собственного дома является котел на дровах. Но, такие котлы кроме экономии имеют и много недостатков. Первый – это стоимость котла, который стоит в 2-3 раза дороже, чем газовый или электрический. Второе – это необходимость постоянно подбрасывать дрова в котел и чистить его. Но, есть новый тип котлов, которые долго горят, потребляют мало дров, что очень важно, так как дрова так же стоят недешево. Также такие котлы практически не засоряются. Такие котлы называются пиролизными. Если покупать такой котел, он может стоить около тысячи долларов. Поэтому все чаще люди делают

пиролизный котел своими руками. Это намного дешевле, чем покупать его. Но и это занятие требует специальных умений и оборудования.
   Это непростой вид отопительного оборудования. В его основу заложен процесс сухой перегонки твердого топлива в горючий газ, который позволяет увеличить КПД котла до максимально возможного. Принцип работы пиролизного котла своими руками отличается от самодельных классических котлов. Когда люди сами изготавливают котлы обычного горения, они могут использовать две бочки разных диаметров или обычный листовой металл минимальной толщины. С этого они делают топку и дымовые каналы. Пиролизный котел должен иметь две топки, керамическую форсунку для подачи пиролизного газа. Автоматика и вентилятор также очень важные элементы такого котла. Их сделать самому не получится.

   Как видим, даже если вы будете делать котел пиролизного горения своими руками, это занятие также потребует много денежных средств. Для этого нужен толстый металл толщиной минимум 6 мм.  Также нужно будет найти специальный шамотный бетон, которым обрабатывают внутренние стенки камеры горения. Рабочая температура котла такого типа равна 1000 градусов. Если вы хотите, чтобы ваш котел проработал очень долго, то это необходимо найти и установить в котел. Чтобы такой котел действительно работал эффективно, на заводах они проходят специальные испытания с помощью моделирования и компьютерных программ. Ясное дело, что в домашних условиях это сделать невозможно, поэтому те народные умельцы, которые решились на это непростое дело ищут пиролизный котел своими руками инструкция изготовления. В современном мире это сделать нетрудно. Если у вас есть доступ к интернету, вы можете ее скачать или на тематических форумах найти человека, который сможет ее вам продать. Так будет лучше всего. Вам подскажут, что лучше сделать, вы не будете сами экспериментировать и сэкономите свое время и материалы.
   На первый взгляд схема пиролизного котла своими руками достаточно проста, но мы знаем многих людей, которые не справились с задачей. Ведь нужно специально оборудование для порезки металла. Делать это нужно очень точно, а качество сварных швов также должно быть на высшем уровне. Такие котлы очень опасны при неправильной эксплуатации, скопление пиролизных газов в топе котла и неправильное их распределение может привести к взрыву. Поэтому делать своими руками это хорошо, но рекомендуем вам покупать пиролизные котлы заводского производства, которые уже прошли испытания и имеют все сертификаты и гарантию.

© 2014 — 2019 Все права защищены и принадлежат kotlotorg.com.ua

168 Газовый котел жилой Стоковый векторный клипарт и роялти-фри Газовый котел жилой клипарт

Котел в подвале дома, современная энергосберегающая система отопленияPREMIUM

Перспективный разрез однокомнатной квартиры, полностью меблированной, с подогревом полов и газовым бойлером, как источник энергии для отопления и с двумя внутренними настенными кондиционерами и внешним блоком, расположенным на балконе или в лоджииPREMIUM

Набор иконок различных котлов. плоский стиль. электрические, газовые, пиролизные котлы и тепловые насосы. Концепция эффективного дома.ПРЕМИУМ

Интеллектуальная энергосберегающая система отопления с управлением внешним сбросом. умный дом с наружным управлением сбросом. газовый котел, системы отопления. коллектор с насосом. зеленая энергия. vector illustration.PREMIUM

Комплект энергосберегающей системы отопления. в комплекте-аккумулятор тепла, газовый котел, солнечная батарея, солнечная панель, аккумулятор тепла, пеллетный котел, система отопления на дровах, человек в ванной, отопление от батареи. зеленая энергия. vector.PREMIUM

Цифровая панель котла узор бесшовный вектор повторяющийся геометрический для любого веб-дизайнаPREMIUM

Набор значков бытовой техники. ПРЕМИУМ

Перспективный разрез квартиры с одной спальней, полностью оборудованной радиаторным отоплением и газовым котлом в качестве источника энергии для отопления. bluePREMIUM

Система отопления в подвале дома, сантехник устанавливает и проверяет котелPREMIUM

Умная энергосберегающая система отопления с наружным управлением сбросом. умный дом с наружным управлением сбросом. газовый котел, системы отопления. коллектор с насосом. зеленая энергия. векторная иллюстрация.ПРЕМИУМ

Перспективная схема в разрезе однокомнатной квартиры, полностью меблированной, с подогревом полов и газовым котлом в качестве источника энергии для отопленияPREMIUM

Векторная связь раздела радиатора отопления в перспективеPREMIUM

Схема системы отопления котла и трубопровода для концепции внутреннего климатаPREMIUM

Интеллектуальная энергосберегающая система отопления с управлением внешним сбросом. умный дом с наружным управлением сбросом. газовый котел, системы отопления. коллектор с насосом. зеленая энергия. векторная иллюстрация.ПРЕМИУМ

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Значок тонкой линии газового котла. очертания знака отопления. линейная пиктограмма водонагревателя с разной шириной штриха. простой векторный символ прозрачный фон. газовый котел редактируемый значок штриха без заполненияPREMIUM

Векторный знак кондиционерPREMIUM

Значок газового котла, простой стильPREMIUM

Интеллектуальная энергосберегающая система отопления с термостатами.PREMIUM

Комплект оборудования для котельных и отопления в холодное время года. котел отопления, болек, водонагреватель, теплоаккумуляторы, батареи покрашены в стиле контур, линейныйПРЕМИУМ

Газовый котел на дачу.ПРЕМИУМ

Газовый котел на дачу. vector.PREMIUM

Котельная в черно-белом цвете.PREMIUM

Иконки печи задают контур вектора. промышленный газ. воздух горит тонкая линия цвет плоский на беломPREMIUM

Газовый котел вектор icon.cartoon вектор значок изолирован на белом фоне газовый котел.PREMIUM

Векторный знак кондиционера PREMIUM

Значки печи задают контур вектора. промышленный газ. воздух горит вектор неонPREMIUM

Векторная ссылка раздел радиатора отопления вид спередиPREMIUM

Установка домашней печиPREMIUM

Значок котла на природном газе, стиль контураPREMIUM

Баннер концепции котла, изометрический стильPREMIUM

Оборудование. набор значков 2. значок белой линии на красном градиентном фоне.PREMIUM

Иллюстрация системы обогревателейPREMIUM

Значок вектора газового котла. Иконка вектора мультфильма изолирована на белом фоне газового котла. ПРЕМИУМ

Значки печи задают контур вектора. промышленный газ. airburnPREMIUM

3d изометрическая плоская векторная концептуальная иллюстрация профессионального сантехника, ремонт системы отопления, котла, отопительных батарейPREMIUM

Газовый котел в коттедже. солнечная батарея. солнечная панель. зеленая энергия.PREMIUM

Перспективный разрез двухкомнатной квартиры с полной меблировкой.PREMIUM

Твердая икона отопления дома, концепция зимнего сезона, знак домашнего отопления на белом фоне, дом с газовыми трубами и значок кондиционера в стиле глифа для мобильных устройств и Интернета. vector graphics.PREMIUM

Набор значков контуров отопления и котельной. вектор знаки обогревателиPREMIUM

Система отопления домаPREMIUM

Комплект энергосберегающей системы отопления. в комплекте-аккумулятор тепла, газовый котел, солнечная батарея, солнечная панель, аккумулятор тепла, пеллетный котел, система отопления на дровах, человек в ванной, отопление от батареи. зеленая энергия. вектор.ПРЕМИУМ

Vector sign service природный газPREMIUM

Энергосберегающая система отопления с термостатом.PREMIUM

Набор горизонтальных баннеров с установкой, обслуживанием и ремонтом котла и подгонкой конструкции радиатора. для веб-дизайна, мобильного интерфейса и интерфейса приложений, а также для инфографики. vector.PREMIUM

Мультфильм векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Линия отопления дома и сплошная иконка, концепция зимнего сезона, знак бытового отопления на белом фоне, дом с газовыми трубами и значок кондиционера в стиле контура для мобильных устройств и сеть. векторная графика.ПРЕМИУМ

Набор из 100 строительных иконок. контурная иллюстрация из 100 строительных иконок векторного набора на белом фоне. PREMIUM

Векторная ссылка раздел радиатора отопления изолированные контурная иллюстрацияPREMIUM

Газовый котел черные линейные и силуэтные иконки. тонкая линия знак исцеления. пиктограмма контура водонагревателя выделена на белом зеленом прозрачном фоне. вектор значок форма газовый котел простой символ крупным планомPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Значок линии отопления дома, концепция зимнего сезона, знак домашнего отопления на белом фоне, дом с газовыми трубами и значок кондиционера в стиле структуры для мобильных устройств и Интернета. векторная графика.PREMIUM

3d изометрическая плоская векторная концептуальная иллюстрация ремонта котла, установки системы отопленияPREMIUM

Цветная векторная иллюстрация серого терморегулятора с круглым переключателем и красными и синими элементами для пола с подогревом или другого отопительного устройства для дома.PREMIUM

Комплект оборудования для котельных и отопления в холодное время года. отопительный котел, болек, водонагреватель, тепловые аккумуляторы, батарея, окрашенная в контур стиля, линейныйPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Газовый котел вектор icon.cartoon вектор значок изолирован на белом фоне газовый котел. PREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Система отопления в доме. газовый котел, радиатор, электрокотел, газовый счетчик, водомер, насос, контрольно-измерительные приборы и трубы. подвальное помещение в доме с печью на стене. современный навесной танк. vector.PREMIUM

Значок тонкой линии отопления дома, концепция зимнего сезона, знак домашнего отопления на белом фоне, дом с газовыми трубами и значок кондиционера в стиле структуры для мобильных устройств и Интернета. векторная графика.PREMIUM

Система отопления в доме. газовый котел с газовым счетчиком, счетчиком воды, клапаном, насосом, контрольно-измерительным оборудованием, краном и трубами. подвальное помещение в доме с печью на стене. современный навесной танк. вектор.ПРЕМИУМ

Система отопления в доме. газовый котел с газовым счетчиком, счетчиком воды, клапаном, насосом, контрольно-измерительным оборудованием, краном и трубами. подвальное помещение в доме с печью на стене. современный навесной танк. vector.PREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2D графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2D графикеPREMIUM

Котельная. векторная иллюстрацияPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Значок котла на природном газе, стиль контураPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d graphicPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d graphicPREMIUM

Газовый котел вектор icon. cartoon вектор значок изолирован на белом фоне газовый котел.PREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2D-графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2D-графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2D-графикеPREMIUM

Набор иконок котла вектор — иллюстрацияPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Система отопления домаPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Газовый котел в комнате. технический план ОВК. инженерные чертежи центрального отопления. коричневый фон. vector illustration project.PREMIUM

Отопительная система водогрейный котел линия вектор каракули простая иконкаPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стены водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенными слоями в 2d графикеPREMIUM

Мультяшная векторная иллюстрация стена водопровода с разделенные слои в 2d графикеPREMIUM

Шаблон газового котла бесшовная векторная иллюстрацияPREMIUM

Пиролизные котлы для отопления частного дома своими руками: чертежи и видео

Одним из решений проблемы отопления дома могут стать пиролизные котлы для отопления на твердом топливе – эффективные в эксплуатации и неприхотливые в эксплуатации. Однако дороговизна сборных отопительных приборов заставляет потенциального покупателя задуматься: а не попробовать ли самому сделать пиролизный котел? Трудолюбивому человеку с техническими навыками это вполне по силам. Наша статья поможет вам разобраться, как происходит процесс горения в пиролизном котле для отопления частного дома, из каких материалов он может быть смонтирован и как его подключить к системе отопления.

Содержание

1. Особенности пиролизационных устройств нагревания
2. Требования к домашним пиролизу котлы
3. Топливо для пиролиза котлов
4. DIY Pyrolising котлов
5. . отопление
6. Водяное отопление
7. Воздушное отопление
8. Наконец

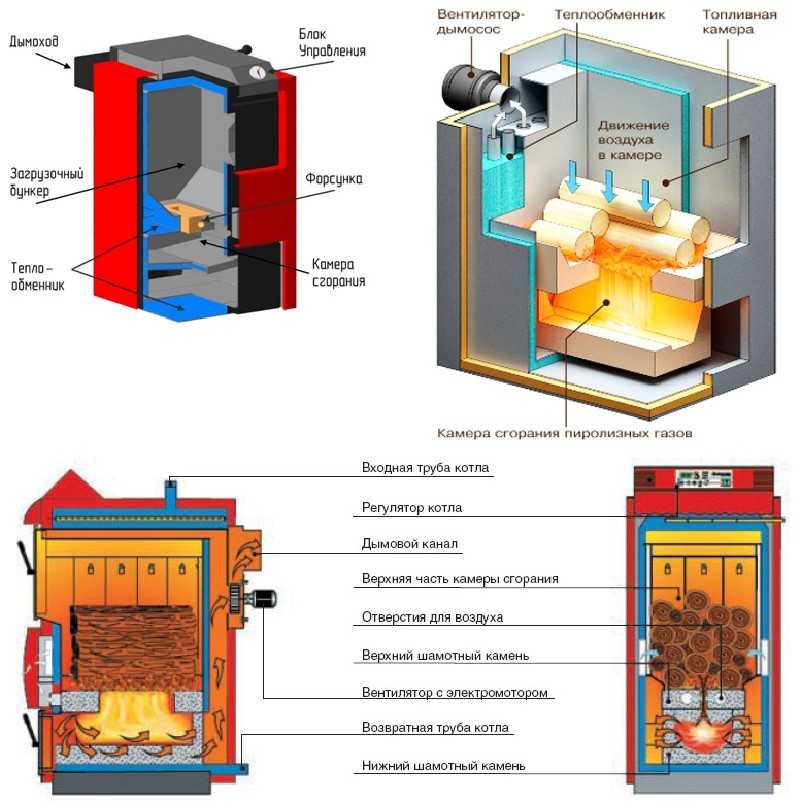

Особенности пиролизных нагревательных устройств

Пиролизный котел служит теплогенератором в системе отопления дома

Основное отличие пиролизного твердотопливного отопительного котла (газогенератора) заключается в особом принципе сжигания топлива. Если в обычных котлах дрова или уголь просто горят открытым пламенем, то процесс делится на два этапа:

1. Топливо загружается в камеру сгорания и разжигается огонь. Когда температура превышает 400°С, начинается процесс пиролиза — медленного тления топлива при недостатке кислорода. При этом выделяется тепло, дым и пиролизный газ, в состав которого входят окись углерода и различные углеводороды.
2. Для перевода котла в рабочий режим закройте заслонку прямой тяги и включите вентилятор. Газообразные продукты пиролиза вытесняются потоком первичного воздуха в камеру сгорания, где обогащаются кислородом от подачи нагретого вторичного воздуха. Смесь пиролизных газов и взвешенных частиц полностью сгорает и отдает свою тепловую энергию теплообменнику, встроенному в котел.

Насколько экономичны и удобны пиролизные котлы отопления, подтверждают отзывы пользователей. Теперь им больше не нужно вставать ночью, чтобы подбросить дрова. Очередная порция топлива, загруженная в котел, будет медленно тлеть с вечера до позднего утра. Эффективность сгорания такова, что золы почти не остается, а из трубы идет только легкий прозрачный дым.

Для нормального протекания процесса пиролиза котел должен быть оснащен вентилятором, поэтому необходимо, чтобы электроснабжение в доме было бесперебойным.

Требования к самодельным пиролизным котлам

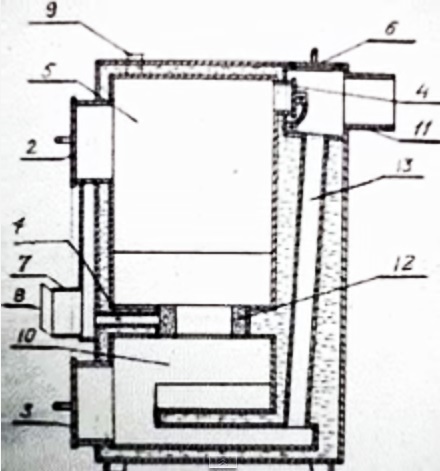

Схема устройства пиролизного котла

Чтобы самодельный пиролизный котел отопления превзошел по экономичности обычный твердотопливный котел, его конструкция должна соответствовать жестким требованиям:

• температура в печь должна быть оптимальной (600–700°С), так как именно при этих условиях происходит наиболее качественный выход продуктов пиролиза;
• регулирование мощности сгорания не должно значительно снижать эффективность;
• отопительный котел должен быть приспособлен для длительного непрерывного сжигания топлива;
• кожух камеры сгорания пиролизных газов должен быть устойчив к коррозии и выдерживать температуру выше 1200°С.

Также желательно, чтобы в конструкции котла была предусмотрена камера предварительной сушки древесного сырья.

Технические характеристики, которыми должен обладать самодельный пиролизный котел для отопления частного дома :

9 Макс. heating area

Технические характеристики	Ун.	For small houses	For cottages
Power	kw	15–25	35–50
Efficiency	%	80	85
Максимальное рабочее давление	бар	1,8–2,0	3,0–4,5
m²	up to 200	up to 500
Heat exchanger water volume	l	18–25	40–65
Furnace volume	l	70–100	200–300

Использование самодельного отопительного прибора иногда рискованно, так как при неправильной регулировке процесса горения может произойти так называемый «хлопок» — взрыв пиролизного газа.

Топливо для пиролизных котлов

Наилучшей способностью к образованию газообразных горючих смесей при пиролизе обладает древесина

Из всех видов топлива лучше всего для процесса пиролиза подходят дрова и различные древесные отходы. Кроме того, в пиролизных котлах для отопления частного дома также можно сжигать уголь или торф, но КПД будет несколько ниже.

Толщина бревен особого значения не имеет, а их длина ограничена только размерами топочной камеры. Главное условие, чтобы среди них не попадалась гниль и пыль. Если, кроме дров, для сжигания используются опилки и стружка, то их объем не должен превышать 1/3 от общей загрузки топлива.

Топливо древесное должно быть сухим, влажностью не более 20-25%. В противном случае его сгорание будет неполным, теплоотдача снизится, а дымоход забьется сажей и смолой.

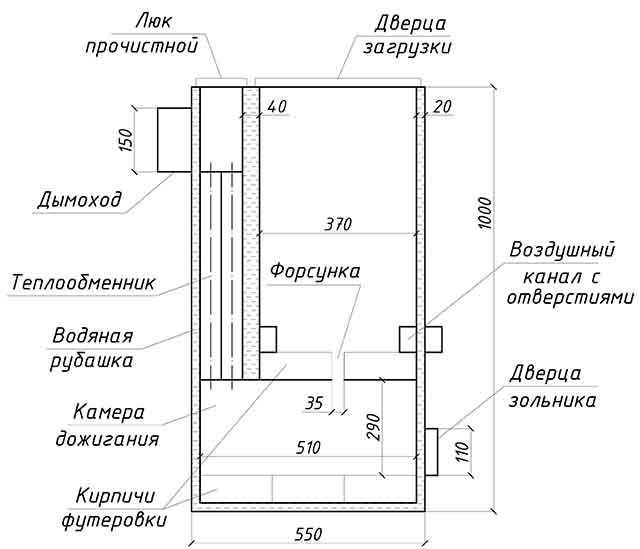

Котел пиролизный своими руками

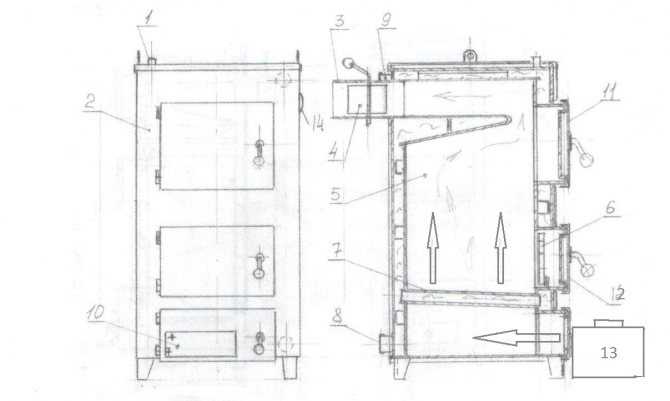

Один из вариантов конструкции котла отопления развивающего мощность 45кВт

Чтобы сделать на отел отопительный пиролизный твердотопливный , мастеру-любителю придется предварительно изучить имеющуюся информацию по этому вопросу .

В рамках нашей статьи мы можем дать только общие рекомендации, а подробные чертежи можно найти в Интернете. Также полезно заглянуть на форумы, где специалисты обмениваются мнениями.

По их отзывам, пиролизные котлы отопления своими руками все равно обойдутся дешевле, чем покупка фирменных.

Мощность пиролизного котла определяется несколькими факторами, и основными из них являются: габаритные размеры изделия, объем топочной камеры и высота подачи первичного воздуха.

Любую готовую схему системы отопления с пиролизным котлом потребуется доработать с учетом конкретных условий вашего дома.

Материалы и технология изготовления

Только огнеупорный кирпич выдерживает высокую температуру горения пиролизного газа

Для изготовления пиролизного котла отопления своими руками потребуются:

• электросварочный аппарат и хороший запас электродов;
• «Шлифовальный станок» и к нему не менее 20 отрезных кругов;
• сталь 4мм, 3 листа 1,25×2,5м;
• сталь 2 мм, один лист;
• труба 57 мм общей длиной 8 м;
• кирпич шамотный, 12-14 шт. ;
• и еще несколько мелких деталей.

Резка металла и выполнение сварочных работ – задача не из легких. Если нет возможности сделать это самостоятельно, придется пригласить мастера.

Двери котла должны быть плотно закрыты, чтобы тепло не терялось и не выходил дым.

Испытание готового котла

В ходе испытания должны быть выявлены недостатки самодельного котла отопления и определены пути их устранения. Качественно собранная установка пиролиза обладает следующими свойствами:

• топливо легко воспламеняется при естественной тяге;
• дым не выходит из верхнего уплотнителя двери;
• вентилятор обеспечивает стабильный поток воздуха и не шумит;
• котел включается в работу через 20-30 минут;
• при включении вентилятора пламя в камере сгорания сильное и ровное;
• процесс сжигания пиролизного газа управляемый;
• при остановке вентилятора эффект обратной тяги отсутствует;
• соотношение тепловой мощности к количеству израсходованных дров соответствует расчету.

Если самодельный котел отопления продемонстрирует соответствие этим параметрам, он может быть признан исправным после устранения обнаруженных недостатков.

Схемы подключения пиролизного котла к отоплению

Тепло в доме зависит от того, правильно ли устроена система отопления с пиролизным котлом и правильный ли режим топки. Все нюансы необходимо предусмотреть на этапе составления проекта проект. Отопление дома может осуществляться как горячей водой, так и воздухом.

При разработке системы отопления необходимо строго соблюдать специальные рекомендации и нормы безопасности.

Водогрейное отопление

Кроме котла в состав системы входят: 1 — группа безопасности, 2 — расширительный бак, 3 — циркуляционный насос бойлерная. Кроме самого котла здесь должны размещаться такие элементы системы отопления, как циркуляционный насос, запорная арматура, расширительный бак, датчики, термометры и другие приборы. В этой же котельной есть смысл оборудовать место для поленницы дров возле котла, чтобы не приходилось часто выходить за ними на мороз.

Непосредственное подключение пиролизного котла к системе отопления можно осуществить разными способами. На следующем рисунке показан самый простой способ подключения.

Другие способы подключения пиролизного котла к системе водяного отопления:

• со смесительным контуром — к вышеперечисленным элементам системы добавляются дополнительный контур и краны, регулирующие количество нагреваемой воды;
• с гидрострелкой – эта схема лучше всего работает в системах отопления с несколькими контурами;
• с накопительным баком — вода нагревается за счет ее подачи из бака и позволяет оптимизировать работу котла даже без электричества.

При выборе схемы подключения системы отопления пиролизного котла целесообразно рассчитать стоимость каждого варианта, чтобы найти среди них оптимальный.

Воздушное отопление

Схема распределения воздушных потоков при отоплении дома от пиролизного котла воздушного отопления

Пиролизный воздушный отопительный котел домовладельцы используют чаще всего не для отопления дома, а для гаражей, складов, теплиц и других подсобных помещений. Способ обогрева жилых помещений нагретым воздухом еще не получил широкого распространения. Но и здесь использование пиролизного котла могло бы продемонстрировать свои преимущества. Например, система воздушного отопления особенно актуальна, когда владельцы загородного дома беспокоятся о том, чтобы система водяного отопления не разморозилась во время их длительного отсутствия.

Система с использованием пиролизных котлов для воздушного отопления состоит из одного или нескольких вентиляторов, датчиков температуры, блока управления и сети воздуховодов для транспортировки горячего воздуха к местам обогрева.

В какой бы системе отопления не использовались пиролизные твердотопливные отопительные котлы, для их безотказной работы необходимо утеплить дымоход, чтобы на его стенках не образовывался конденсат.

Наконец

Анализируя отзывы о пиролизных котлах отопления, можно составить впечатление об их несомненных преимуществах. В условиях постепенного удорожания природного газа все более оправданным становится решение устроить систему отопления с самодельным пиролизным котлом. Многих пользователей привлекает автономность такой системы и простота ее эксплуатации.

Посмотрите видео о том, как сделать достаточно простую модель пиролизного котла своими руками:

Для тех, кто не может подключиться к центральному газоснабжению, пиролизные твердотопливные котлы отопления станут надежными помощниками в отоплении своего дома. дома. Но если вы решили сэкономить, то вашим решением будет изготовление отопительного прибора своими руками.
