Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Замена вышедшей из строя или прокладка новой электропроводки в квартире или доме начинается с разработки электрической схемы. По схеме легко определить какие нужны установочные приборы и их количество. Рассчитывается длина проводов и их сечение.

Электромонтажная схема


соединения приборов в электрическом щитке

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него.

Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики.

Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: - количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее...

Как выбрать и подключить автомат


защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее...

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства.

Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека.

Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата.

При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее...

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления


автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35.

DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить


электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы. На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.


Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

Здравствуйте, Андрей!
В квартирах хрущевок и сталинок обычно так и делают, электрик сказал правильно.

Сергей 03.03.2016

Добрый день!
Скажите пожалуйста, как мне подключить бойлер в старой "хрущевке" если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Александр

Здравствуйте, Сергей!
Для обеспечения безопасности при подключении электроприборов в квартире, где нет заземления можно использовать УЗО, которое я рекомендовал при подключении стиральной машины.

Сергей 22.12.2016

Здравствуйте.
С интересом почитал Ваш сайт. У меня вопрос к Вам такой: в поселке сеть с двумя фазами, (видимо, старая организация сети) без нуля. Как правильно подключить автоматы, на один провод автоматы и к потребителям, а второй провод к потребителям напрямую?
Есть ли смысл в УЗО?
С уважением, Сергей.

Александр

Здравствуйте, Сергей!
С такой организацией проводки мне сталкиваться не приходилось, но ответ на этот вопрос есть в ПУЭ (Правила установки электрооборудования). Необходимо установить автоматический двухполюсный выключатель (в одном корпусе установлено два спаренных автомата). Таким образом, при срабатывании автомата будут разрываться оба провода, что обеспечит 100% защиту при любом аварийном случае.
УЗО к фазе и нулю не привязано, поэтому если есть желание, то можно установить, и оно будет полноценно работать.

Как правильно установить и собрать щиток электрический в квартире



Монтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор

Мощность, Вт

Телевизор

140

Освещение

500

Компьютер

500

Микроволновка

800

Стиральная машина

2600

Электрочайник

1300

Бойлер

1900

Пылесос

650

Утюг

1600

Холодильник

300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

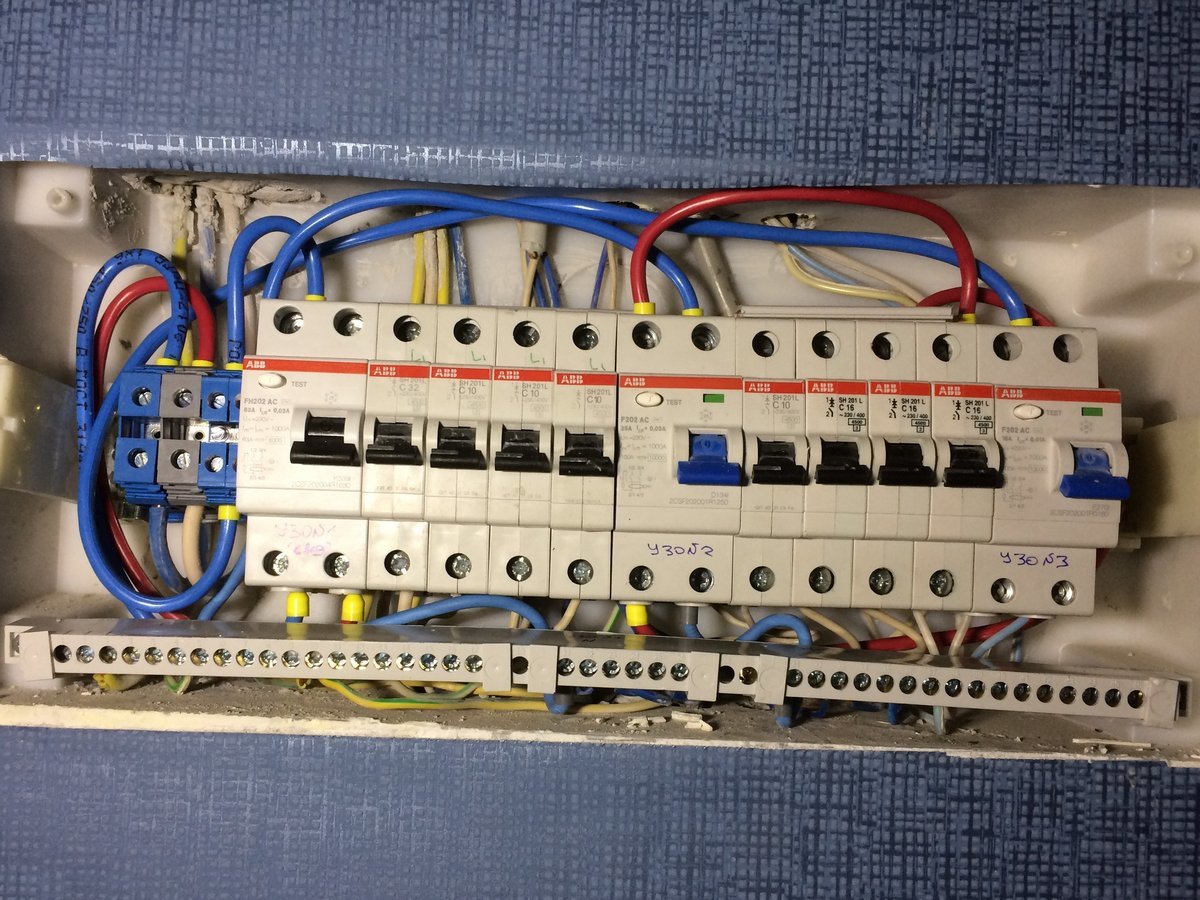

    Сборка распределение щитка

Соединение можно производить тремя способами:

  1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
  2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
  3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

  1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
  2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
  3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
  4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
  5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
  6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами вводаОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

Сколько автоматов необходимо иметь в щитке? О "золотой середине" - из моего опыта! | ASUTPP

Опрос, вынесенный в заголовок статьи, в принципе не стоял на повестке дня не в такие уж далекие от нас времена Советского Союза: квартирный щиток оборудовался двумя автоматами или пробками как их упрощенными функциональными аналогами. Один такой элемент обслуживал верхний свет, от второго запитывались розетки. Добавление в некоторых квартирах третьего общего автомата, от которого питались два «вторичных», качественно не менял картину в целом.

В современных квартирах количество автоматов неизбежно возрастает из-за того, что:

  • увеличивается количество кабельных линий;
  • появляются такие мощные потребители как посудомоечная и стиральная машина, прямоточный водогрей и аналогичные им.

Интуитивно понятно, что ставить на каждую линию по автомату совершенно излишне хотя бы по причине увеличения размеров щитка и пропорционального роста затрат. Соответственно, на повестке дня сразу же появляется вопрос о золотой середине.

Назначение автоматов и некоторые его особенности

Автомат, рисунок 1 выполняется в виде достаточно компактного элемента, рассчитанного на установку на DIN-рейку электрического щитка, рисунок 2 и изначально предназначен для защиты линейной части проводки, розеток и нагрузки, подключенных к его выходу, от короткого замыкания. Дополнительно это удобное для работы устройство обеспечивает удобство выполнения сервисных и ремонтных работ, так как обесточивает обслуживаемую линию. В этом случае автомат берет на себя функции элемента управления проводкой. Таким образом, количество автоматов не может превышать число шлейфов.

Рисунок 1. Электрический автомат (автоматический выключатель)Рисунок 2. Электрический щиток большой квартиры

В случае линий, предназначенных для питания маломощных потребителей, один автомат устанавливается на группу из таких линий.

Принцип выбора количества автоматов

Из рассмотренных выше свойств автоматов прямо вытекает, что по мере увеличения их количества:

  • растет удобство управления проводкой;
  • пропорционально увеличиваются габариты щитка и его стоимость;
  • падает общая надежность сети.

Таким образом, однозначно оптимального количества автоматов не существует и выбор этого параметра осуществляется с привлечением дополнительных соображений.

В качестве таковых допустимо принять:

  • имеющуюся линейку номинальных токов срабатывания;
  • логичность построения электрической схемы на уровне ее интуитивного понимания.

Тогда получаем:

  • один общий автомат;
  • по одному выделенному автомату на каждый из отмеченных выше больших потребителей с киловаттной или близкой к ней мощностью;
  • по паре автоматов на каждую комнату (прихожая и кладовка считаются как комната, кухня при подсчете автоматов малой мощности рассматривается как комната).

Удвоение количества автоматов на комнату позволяет логично разделить линии на «верхние» и «нижние», используя для нижних потребителей 16-амперные автоматы, а для верхних – 10-амперные, рисунок 3.

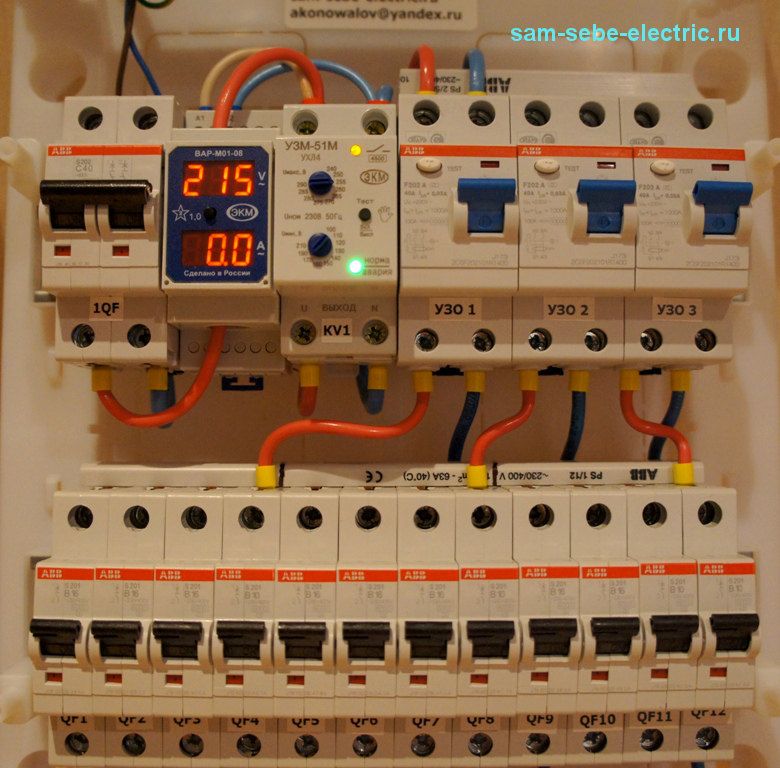

Рисунок 3. Возможная схема выбора количества и назначения автоматов

Пи выборе размеров щитка можно ориентироваться на 16-местный вариант для 1-комнатной квартиры и щиток с 24 посадочными местами для двухкомнатной.

Анатомия электрощитка / Статьи и обзоры / Элек.ру

Как выбрать автоматические выключатели и другое модульное оборудование для бытового распределительного шкафа

Совсем недавно, 20–30 лет назад, типичный узел ввода электросети квартиры состоял из счётчика и двух-трёх автоматических выключателей в общем распределительном шкафу на лестничной клетке. Ассортимент щитового оборудования в магазинах был скромным, поэтому выбрать нужное не составляло особого труда. Но с годами в частном жилье появились мощные водонагреватели, современные стиральные машины, кондиционеры, системы «тёплый пол» и т. д., стало больше линий внутренней энергосети. Чтобы обеспечить качественное электроснабжение для работы сложной бытовой техники, производители разработали новое модульное оборудование для бытового распределительного шкафа. Однако широкий выбор автоматических выключателей, УЗО, дифавтоматов привёл к тому, что в их типах и маркировке путаются не только собственники жилья, но и некоторые специалисты.

В современных домах по-прежнему предусмотрен электрощит на лестничной площадке, в котором установлены электросчётчик, вводной автомат, возможно, рубильник. Это зона ответственности управляющей организации, которая должна следить за подбором и состоянием оборудования.

В квартирах, как правило, устанавливают распределительный шкаф — сложную систему, включающую множество модулей различного назначения. Их выбор, монтаж и замену следует выполнять в строгом соответствии с проектом внутренней электросети. Однако нередко этот документ недоступен, и специалистам-монтажникам совместно с владельцем жилья приходится самостоятельно искать решение. Чтобы при этом избежать ошибок, способных привести к авариям и даже к несчастным случаям в процессе эксплуатации, требуется понимать назначение, маркировку и правила использования наиболее распространённых типов модульного оборудования.

Для бытовых электросетей это рубильники, автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы. Иногда в щитке можно также встретить ограничители напряжения, контакторы и некоторые другие типы модульного оборудования. Рассмотрим их подробнее.

Автоматический выключатель ВА47-29 IEK®

Автоматические выключатели и рубильники

Автоматические выключатели служат для защиты электрических цепей от перегрузок, которые способны привести к порче электрооборудования, перегреву проводки и возгораниям, а также от короткого замыкания. Отдельные автоматы устанавливаются на все без исключения линии внутренней электросети. Выбирая их, обратите внимание на маркировку на корпусе, особенно на характеристику срабатывания и номинальный ток в амперах (например, C16, B10, C25 и т. д.).

Ни в коем случае нельзя использовать автомат, если его номинальный ток превышает величину, предусмотренную проектом. Нарушение этого правила чревато серьёзными последствиями, вплоть до пожара и поражения электрическим током из-за разрушения изоляции перегревшейся проводки.

К сожалению, проект внутренней электросети может и отсутствовать (что случается в квартирах и частных домохозяйствах). В этом случае выбирать номиналы автоматов приходится, руководствуясь наиболее распространёнными вариантами, которые характерны для большинства типовых проектов.

Например, для питания бытовых розеток с заземляющим контактом используют автоматы номиналом 16 А, без заземляющего контакта — номиналом 10 А, для бытового освещения — также номиналом 10 А. На линию электроплиты обычно устанавливают автомат номиналом 40 А. Общий автомат на вводе в квартиру или дом по номиналу должен на одну ступень превосходить автомат на самой нагруженной линии. То есть на вводе в квартиру с электроплитой (40 А) устанавливают общий автомат номиналом 50 А.

Ещё один способ выбрать автомат — измерить сечение проводов отходящей линии. Так, для одножильного медного провода сечением 1–1,5 мм2 подойдёт выключатель на 16 А, для 2,5 мм2 — на 25 А, для 4 мм2 — до 40 А, а для 6 мм2 — до 50 А. Помимо сечения провода, нужно учитывать и характеристики электрооборудования на другом конце линии. Например, каким бы кабелем вы ни подключили обычную бытовую розетку, ее максимум — 16 А, что указано на механизме.

Маркировка автоматических выключателей
На каждом автомате имеется маркировка, которая информирует о его рабочих характеристиках. Остановимся на ней подробнее.
Тип
В бытовом сегменте используются устройства трёх типов: B, C и D. Как правило, по умолчанию выбирают универсальные автоматические выключатели типа C — для общих нагрузок, включая небольшие двигатели (стиральная машина, пылесос, холодильник, маломощный циркуляционный насос и т. п.). Тип B предназначен для бытовых приборов и освещения, но на практике его стоит использовать только для освещения, поскольку никогда не известно точно, что именно будет включаться в розетки. Тип D — это автоматы для защиты линий, питающих устройства с большими пусковыми токами: скважинные, колодезные и мощные циркуляционные насосы, оборудование домашней котельной, моторизованный привод гаражных ворот и т. д. Всё это встречается в индивидуальных домах и никогда — в городских квартирах.
Рабочее напряжение
Маркировка 230/400~ означает, что автомат предназначен для использования в сетях однофазного переменного тока с напряжением до 230 В или трёхфазного с напряжением до 400 В. Это именно то, что нужно в быту и ЖКХ.
Токовые характеристики
На корпусе автоматического выключателя размещены два числа в рамочках, расположенные рядом, — например, 4500 и 3. Первая цифра означает предельную коммутационную способность выключателя — то есть максимальный ток, при сработке от которого автомат не выйдет из строя (не будет подгораний, спаек контактов, повреждений корпуса и пр.). Чем больше предельная коммутационная способность, тем лучше, и у современных автоматов надёжных производителей она не бывает ниже 4500 А.
Вторая цифра — класс токоограничения. Он показывает, как быстро автоматический выключатель отреагирует на возникновение сверхтоков. Устройства класса 3— самые надёжные, при коротком замыкании они срабатывают за время, не превышающее 2,5–6 миллисекунд, и выбирать нужно именно такие.
Защита двух типов
Современные автоматические выключатели должны иметь два типа защиты: тепловую (от перегрузки) и электромагнитную (от короткого замыкания). На устройствах некоторых производителей наличие обоих типов обозначено специальной маркировкой на корпусе. Например, на автоматах IEK® она расположена прямо на лицевой панели. Здесь наличие на схеме прямоугольника символизирует тепловую защиту, а полукруга — электромагнитную.

Первая срабатывает при превышении по току до 1,45 от номинала автомата. В зависимости от кратности перегрузки время, за которое автомат отключается, составляет от нескольких минут до секунд. Электромагнитная защита срабатывает при КЗ: для автоматов типа B при трёхкратном превышении номинала по току, для типа C — при пятикратном, для типа D — при десятикратном.

Выключатель нагрузки ВН-32 IEK®

Выключатели нагрузки (рубильники) — самый простой тип коммутационного оборудования. Они служат для ручного разрыва цепи. В бытовом сегменте, как правило, используются двухполюсные (сдвоенные) рубильники, которые разрывают сразу и линейный проводник (L), и нейтральный (N). Это гарантирует полную безопасность при авариях и выполнении электромонтажных работ.

По действующим нормативам наличие одного общего выключателя нагрузки на вводе является обязательным. Он должен быть установлен перед электросчётчиком, а общий вводной автомат — после него.

В современных многоквартирных домах часть коммутационного оборудования (общие вводные автоматы, рубильники, УЗО и электросчётчики) расположена в этажных и подъездных шкафах, находящихся в границах балансовой принадлежности эксплуатирующей организации, а в квартирах монтируют индивидуальные щитки для коммутации линий внутриквартирной разводки. В них тоже устанавливают рубильник на вводе. Его номинал подбирается аналогично номиналу вводного автомата.

Выключатель дифференциальный ВД1-63 IEK®

Маркировка у выключателей нагрузки несложная — это номинал по току и рабочее напряжение: 230/400 или 400 В.

Устройства дифференциальной защиты

Устройства защитного отключения, называемые также дифференциальными выключателями (не путать с дифференциальными автоматами), предназначены для защиты людей от поражения дифференциальным током (током утечки).

Утечки бывают вызваны различными факторами, например пробоем на металлический корпус бытового электроприбора вследствие каких-то внутренних повреждений. Другая причина — аварии в электросети, когда в результате нарушения изоляции проводки под напряжением могут оказаться трубы отопления или водоснабжения, сантехническое оборудование, арматура в несущих конструкциях и т. д. Частый признак утечки — когда в ванной бьет током.

Получить удар можно и в результате случайного контакта с токоведущими частями электрооборудования.

Ток утечки обычно значительно меньше тока короткого замыкания, но даже небольшой ток может быть опасен для человека. Для защиты от него используется УЗО, мгновенно разрывающее цепь (одновременно и линейный, и нейтральный проводник) при возникновении даже небольшой утечки.

Обычно УЗО ставят не на каждую линию, а на группу линий. В квартире с несложной разводкой, например, может быть всего одно УЗО. Как правило, отдельное устройство устанавливается на группу силовых розеток кухни или на группу линий, питающих холодные помещения (балконы, лоджии, неотапливаемые кладовые и т. д.). На вводе устанавливается также общее УЗО (которое часто называют противопожарным, поскольку его основная функция — защита жилья от пожаров, вызванных токами утечки). Более подробно с требованиями, касающимися использования УЗО, можно ознакомиться в действующей редакции правил устройства электроустановок (ПУЭ).

При выборе устройства защитного отключения важно правильно прочитать его маркировку. Основной параметр — номинальный отключающий дифференциальный ток I∆n. Безопасным для человека считается ток в 30 миллиампер (0,03 А), соответственно, в жилых домах и квартирах устанавливаются УЗО с маркировкой I∆n 30 mA (или 0,03 А).

Исключение — противопожарное УЗО. Два главных критерия выбора этого оборудования — это селективность устройства (наличие в нём возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА).

Параметры противопожарного УЗО по току утечки и времени срабатывания должны быть как минимум в три раза больше характеристик нижерасположенного обычного УЗО. Иначе при срабатывании нижестоящего дифференциального выключателя среагирует и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

Также следует обратить внимание на номинальный ток УЗО: он должен соответствовать аналогичной характеристике коммутационного устройства, установленного непосредственно перед УЗО. Кроме того, рекомендуется использовать УЗО с номиналом по току на ступень выше установленных после него автоматов (иногда допускается равенство). Также в маркировке указываются рабочее напряжение сети и характеристика тока (для переменного тока это значок ~ или аббревиатура AC).

АВДТ 32 IEK®

Автоматические выключатели дифференциального тока (АВДТ) представляют собой комбинацию автомата и УЗО в одном корпусе. Эти устройства применяются в тех случаях, когда линия требует индивидуальной защиты. Например, при подключении проточных и накопительных водонагревателей, котлов, насосных групп и т. д. (подробнее см. ПУЭ). АВДТ используют, чтобы упростить схему щитка и сократить количество модулей, то есть не устанавливать отдельное УЗО и автомат перед ним.

Маркировка АВДТ совмещает в себе обозначения, характерные и для автоматических выключателей, и для УЗО: характеристику срабатывания и номинальный ток, номинальный отключающий дифференциальный ток, рабочее напряжение, предельный коммутационный ток и класс токоограничения.

Прочие устройства

Помимо перечисленных типов модульных устройств, в распределительном щитке иногда можно встретить и другие. Их подбор достаточно сложен и зависит от конкретной ситуации, поэтому кратко остановимся лишь на их назначении.

Ограничитель импульсного перенапряжения — устройство для защиты внутренних распределительных сетей жилых и общественных зданий от мгновенных скачков напряжения, вызванных ударами молний или техническими причинами. Варисторы в этом оборудовании поглощают энергию импульса и распределяют её в окружающем пространстве в виде тепла, тем самым защищая электрооборудование от скачков напряжения.

Расцепитель минимального/максимального напряжения служит для защиты электроприборов от скачков и провалов сетевого напряжения при плохом качестве электроснабжения. При срабатывании выключает автомат ВА47-29 IEK® механическим путём, прерывая тем самым электроснабжение.

Реле контроля напряжения — автоматическое устройство с аналогичными функциями. Устанавливается в схеме после автомата и работает автономно от него. Помимо размыкания цепи, производит также её автоматическое замыкание после возврата величины питающего напряжения в рамки допустимых пределов. Некоторые производители, например IEK GROUP, выпускают реле контроля напряжения с возможностью выбора времени и диапазона напряжений срабатывания.

Импульсные реле применяют в сложных схемах управления освещением, в которых вместо обычных выключателей и переключателей используются кнопочные (с возвратной пружиной). Также их используют в схемах с датчиками движения, с возможностью управления одним осветительным прибором из разных точек (или всеми из одной) и т. д.

Контакторы используются для автоматизации различных технологических процессов и управления ими, в том числе в системах освещения, кондиционирования, вентиляции и т. д.

Помимо перечисленных типов оборудования, в электрощитке могут быть установлены и другие дополнительные устройства. Однако их присутствие предполагает наличие сложной схемы управления и необходимой документации, в соответствии с которой производится монтаж или замена.

Выбор модульного оборудования и его монтаж в распределительном шкафу для современной квартиры или дома — сложная задача. Только специалисты смогут грамотно рассчитать нагрузку, определить сечение проводов и подобрать необходимый комплект оборудования. Домовладельцу же стоит обратить внимание на выбор марок электротехнических изделий, ведь именно ему предстоит использовать электрическую сеть.

Пример расчета для электрощитка / Хабр

Домашняя электросеть Part Deux


В этой статье я хочу привести пример выбора оборудования для щитка в квартире, условное продолжение предыдущей статьи (некоторые теоретические моменты были там рассказаны более полно). Потому такой подзаголовок.

Исходные данные


Так как есть, по сути, множество возможных условий, то здесь я введу ряд ограничений, чтобы пример был более конкретный. Кому-то может повезти больше, кому-то меньше, но такова жизнь.
Итак, имеется однофазное электроснабжение, в щитке установлен счетчик с номинальным током 50 А. Энергокомпания разрешает максимальную мощность входного устройства с защитой от перегрузок 40 А. Вся проводка меняется полностью. Заменить проводку можно от исходных клемм счетчика (для этого следует вызывать монтера для снятия пломб). Если дом нормально спроектирован и построен, то уже от счетчика до щитка проложено что-то нормальное, вроде 4 мм² меди.

Как и в предыдущей статье, я исхожу из напряжения согласно нормам МЭК в 230 В.

Потребление


Важно определить, что будет потреблять и какие токи могут ожидаться. Для этого нужно составить список потребителей с их максимальным потреблением для определения сечения кабеля. Нужно понимать, что максимальная мощность подключения в приведенном выше случае составит всего 9200 Вт, потому одновременно включать все в электроплите (от 8800 до 10200 Вт) и потом еще утюг (до 2400 Вт) и пылесос (900-2000 Вт) не стоит. Здесь необходимо соблюдать баланс между удобством и возможностью и чем-то жертвовать.

В принципе нужно понимать, что как работает и с какой мощностью. Та же стиральная машина потребляет полную мощность первые 15-20 минут, пока идет нагрев воды и полоскание с порошком, далее мощность составляет 10-15% от заданной в паспорте. Так как это все очень индивидуально, то примем следующее для дальнейших расчетов крупных потребителей (из собственного опыта):

  • стиральная машина 2300 Вт (загрузка 6 кг, новые модели)
  • плита 9200 Вт
  • электрочайник 2000 Вт
  • утюг 2400 Вт
  • пылесос 1600 Вт

Это было то, что касалось нагрузки. Теперь перейдем к токам короткого замыкания.

Токи короткого замыкания


Щиток

Как я упоминал в предыдущей статье, расчет покажет какую-то величину, которая в реальной жизни малоприменима, особенно, если сети, к которым подключен дом, уже не новые. В любом случае для получения данных, от которых можно отталкиваться для расчета, являются измерения. Существуют специальные устройства, которые по сути своей включаются в розетку и измеряют сопротивление сети до этой точки. Также устройство показывает расчетное значение тока короткого замыкания в месте измерения, но данную величину можно всего лишь использовать для общей оценки, так как она высчитывается исходя из текущих параметров (например, напряжения в сети). Потому за основу следует брать только измеренное сопротивление.

Само же измерение также не является окончательным ответом, так как токи короткого могут изменяться вследствие модификаций в сети, вроде ремонтов или замен оборудования, или изменения режимов в сетях среднего напряжения. Потому измеренной значение следует «ухудшить», чтобы гарантировать защиту даже на потом.

Есть ряд факторов, которые можно учесть, пересчитав измеренную величину.

Во-первых, измерение проходит в нормальных условиях, а при коротком замыкании провода разогреваются и из-за этого увеличивается их электрическое сопротивление.

Во-вторых, есть погрешность измерений самого прибора, которая в отдельных случаях могут быть до 30%.

В-третьих, влияние сети среднего напряжения. Максимальное изменение токов короткого замыкания в сети низкого напряжения из-за изменений в сети среднего напряжения составляет 10-12%.

Все эти факторы приводят к тому, что измеренное значение сопротивления следует увеличить в 1,6-1,7 раз.

Допустим, прибор показал величину 0,74 Ом и ток короткого замыкания 308 А при подключении на входных клеммах нашего щитка. Цифра довольно большая, теперь пересчитаем для худшего варианта.

Корректируем сопротивление сети:


Далее, считаем согласно МЭК 60038 минимальный ток короткого замыкания для сети до 1000В с изменением напряжения плюс-минус 10%


Как видно, минимальный возможный ток короткого замыкания почти в 2 раза меньше расчетного.Примечание

Для обычного бытового потребителя важен именно минимальный ток, так как для него время отключения критично. Если отключит минимальный, то максимальный проблем не составит.


Конечные потребители

Итак, у нас есть ток короткого замыкания на входе в щиток. Но встраиваемое там оборудование должно защищать провода по всей их длине, а не только возле щитка. Дальше есть два варианта: измерение или расчет. Так как я исхожу из полной замены проводки, то и токи короткого можно высчитать. В случае, если меняется щиток и только часть проводки, то советуют провести измерения и расчеты, как указано выше.

Итак, расчет. Имеет смысл его проводить перед началом работ и покупки проводов для оценки параметров в любом случае. Как исходные величины для сопротивлений возьмем максимальные допустимые величины сопротивлений из тех же стандартов МЭК (ниже приведены данные только по меди):

Сечение, мм² Сопротивление, Ом/км
1,5 12,2
2,5 7,56
4 4,70
6 3,11

Далее расчет. Примем следующее: до нашей розетки нужно проложить 50 м кабеля от щитка. Допустим, что мы выбираем кабель сечением 2,5 мм² с сопротивлением 12,2 Ом/км.

Сопротивление сети в точке подключения данной розетки составит:


Здесь есть несколько моментов, которые важно отметить. Сопротивление кабеля следует умножать на 2, так как сопротивление имеет два проводниках в проводе, и, хотя измеренное сопротивление является комплексной величиной, для расчета можно пренебречь реактивной составляющей. Также величины приведены в Ом/км в таблице, потому требуется пересчет в метры.

С помощью ранее приведенной формулы высчитываем минимальный ток короткого замыкания:


И из этого результата видно, что для гарантированного отключения нужно брать максимум С-автомат на 8 А или В-автомат на 16А.Интересный факт

Стандартными являются выключатели на 10 и 16 А (в общем-то неважно, какой тип). И если брать автоматы на 8 или меньше ампер, то может оказаться, что их цена в 1,5-2 раза выше. Это следует учитывать при планировании, так как исключить поломку выключателя нельзя, а искать потом тот же С4А на замену может быть дорого и банально сложно из-за их редкости. У некоторых производителей есть автоматы на 13А, но тут тяжело говорить о ценовой политике, кто-то делает, как и 10А, кто-то дороже.


Здесь важно вновь отметить – автоматы защищают только кабель, они не защищают от короткого замыкания то, что подключено в розетку.

Какие главные недостатки такого расчета? Мы не учитываем сопротивления клемм, например, или сопротивление устройств защиты. Их сопротивление маленькое, и в принципе добавив 0,1-0,15 Ом к расчету можно скомпенсировать эту неточность ( в примере выше ток короткого будет 83А, что для данного случая роли уже не играет).

К сожалению реальны случаи (в постсоветском пространстве, по крайней мере), когда покупаешь кабель, а его реальное сечение меньше, чем написанное (например, 2,1 вместо 2,5 мм²). И если на одножильном проводе это еще проверить можно (штангенциркулем, например), то для многожильного провода можно забыть об этом. Здесь поможет только измерение.

Кабель продается большими отрезками, можно увечить длину, соединив последовательно все проводники. Так можно будет измерить и высчитать реальное сопротивление провода и в дальнейшем использовать эту величину для расчета и выбора автоматов.

Подбор устройств защиты по токам короткого и нагрузке


Вначале выполним расчет для подключения ряда потребителей, чтобы пример был более конкретный и начнем от более крупных потребителей к более мелким:
Электроплита

Проложен медный кабель 6 мм², от щитка до розетки 15 метров.

Ток короткого замыкания:


Возможен В-автомат на 32А или С-автомат на 16А (для плиты вполне нормально подойдет В-автомат, да 16А С-автомат маловат). Как я ранее писал, полная мощность плиты 9200 Вт, что означает 40А. Так как максимально возможный автомат 32 А, то нужно исходить из того, что все сразу включать нельзя. Что именно – зависит от потребления. В принципе для некоторых плит комбинация 2 конфорки и духовка дает 25 А, можно и так сделать.
Стиральная машина

Проложен кабель 2,5 мм², от щитка до розетки 30 метров.

Ток короткого замыкания:


Так как в машинке встроен электромотор, стоит выбрать С-автомат, в данном случае С10А.
Электрочайник

Проложен кабель 2,5 мм², от щитка до розетки 20 метров.

Ток короткого замыкания:


Так как электрочайник обычно не один там включен (это кухня), то здесь бы я советовал выбрать что-то вроде В16А-В20А.
Прочие электроприборы

Здесь речь идет в первую очередь об утюге или пылесосе (из упомянутых мною ранее крупных потребителей). В принципе их могут включить в любую розетку, потому в общем случае достаточно посчитать ток для самой отдаленной розетки (пример выше с 88,2 А и В16А именно тот случай). Если не выходит – нужно брать большее сечение, сделать надписи на розетках и предусмотреть специальные розетки для того же утюга (у пылесосов провода бывают достаточно длинные).

С одной стороны можно подобрать автомат под каждую розетку, с другой – иногда хочется унификации, да и проще при покупке кабелей и выключателей, здесь каждый решает для себя сам.

Для освещения расчет аналогичный, но тут чаще используется провод сечением 1,5 мм², так как клеммы в комплекте могут подходить для многожильного 2,5 мм² и то со скрипом. Но там и не такие большие токи, особенно если речь о светодиодном освещении.

Дополнение на основе комментариев от 27.11.18

Речь идет исключительно об осветительных приборах и их питании. В данном случае физически может быть так плохо спроектирован светильник, что туда 2,5 мм² просто не влезут по причине недостаточного места для нормального сгибания провода (я сам с таким сталкивался).
Выключатель в таком случае следует также выбирать по токам короткого замыкания, так как сопротивление проводника будет больше, то и токи короткого выйдут меньше, а значит и выключатель потребуется меньшего тока (В10А вместо В16А, например).

Координация устройств в щитке


Итак, есть следующие важные данные:
  • Вводное устройство максимум 40А
  • Ток короткого замыкания в щитке 173,7 А
  • Электроплита – максимум В32А
  • Стиральная машина – С10А
  • Розетки – В16А

Остальные устройства на данный момент не важны.

Итак, в первую очередь выберем вводное устройство. Для начала возьмем несколько различных типов выключателей на 40А (здесь и далее будет использоваться программа Siemens Simaris Curves, детальнее про программы я написал в конце статьи) и рассмотрим ситуацию для системы заземления TN.

На этом графике представлены ток короткого замыкания на входе в щиток и кривые выключателей типов В, С и Е. Последний еще известен, как «селективный автоматический выключатель» (селективный к ниже расположенным выключателям, так как отключает даже большие токи короткого с задержкой во времени). В данной системе (TN) время 0,4 секунды определяется для кабелей к розеткам, в то время как для распределительной сети (чем является сеть между вводным выключателем и выключателями на отдельные ветви) это время составляет 5 секунд. Во всех случаях время отключения слишком высокое, а именно более 5 секунд.

Маленькое напоминаниеВременно-токовый график выключателя и предохранителя (в примере ниже рассмотрен выключатель) имеет 3 зоны: в зоне 1 он не должен срабатывать, в зоне 2 — должен сработать обязательно, зона 3 — допуск по нормам, «серая зона»:


Решением в данном случае может стать использование разъединителя с плавкой вставкой. По сути обычный плавкий предохранитель, но с внешним видом, как автоматический выключатель.

Выглядит следующим образом:

Взял для примера первую попавшуюся картинку из интернета, разъединитель от Hager со встраиваемыми предохранителями типа D02 («пробки»). На нем написано 63А, но так как типоразмер одинаковый, то в этот разъединитель можно установить любой предохранитель D02.
Итак, временно-токовая характеристика выглядит следующим образом (gG обозначает плавкий предохранитель общего назначения):

Максимальное время отключения 3,2 секунды, что соответствует нормам. Теперь посмотрим по селективности ниже, а именно сравним с В32, В16 и С10 с соответствующими, рассчитанными выше токами. Вначале В32 и плавкий предохранитель:

Здесь все хорошо, из графика явно видно время срабатывания каждого из защитных устройств. Естественно, что ситуация для маленьких выключателей будет лучше:

В16 и предохранитель

С10 и предохранитель

В целом существуют для каждого производителя таблицы селективности устройств защиты, например, как приведенная ниже.

Маленькая таблица для выключателей с характеристикой В, большая — С. Синим выделен номинальный ток выключателя, черный на светлом фоне — граничный ток селективности. Обе таблицы представляют селективность автоматических выключателей от Siemens к его же плавкому предохранителю 40А. Недостаток подобных таблиц — проверить все комбинации очень сложно, потому некоторые случаи даже не рассмотрены, хотя и не исключена селективность.

Ситуация для системы заземления ТТ


В данной ситуации отключение в распределительной сети должно произойти за 1 секунду, у конечных потребителей — за 0,2 секунды (исторически сложились такие величины). И если мы примем, что токи короткого замыкания соответствуют рассмотренным ранее, то потребители будут отключены вовремя (время срабатывания выключателя до 0,1 секунды), то для вводного устройства ситуация похуже. Тот же плавкий предохранитель на 40А сработает за целых 3,2 секунды. В общем нужно идти вниз по номиналу:

Как видно, предохранитель даже на 32А не отвечает нормам по времени отключения, но все устройства на 25А можно использовать. В данном случае имеет смысл остановиться на селективном выключателе и в целом получиться следующая картинка:

Автоматы В16А и С10А селективны, В20А — только для случая короткого замыкания, но не в случае длительной работы. Последнее в принципе можно применить, нужно только помнить, что если выбило селективный выключатель, то вполне могла быть проблема на нагрузке за В20А.

Дополнительная информация


Устройство дифференциального тока УДТ

Согласно рекомендации норм отдельные УДТ стоит ставить к каждому устройству защиты от токов короткого замыкания и перегрузок. Обязательными по требованию норм являются розетки, особенно там, где есть контакт электроприборов с водой или где высокая влажность.

Рекомендованы автоматические выключатели, управляемый дифференциальным током, со встроенной защитой от сверхтока (дифференциальные автоматы, RCBO), как универсальное и компактное решение. Хотя цена на них выше, чем на комбинацию выключатель+УДТ. Также существует обоснованное требования применения подобных устройств в ТТ-системах. Причина такого для ТТ-систем в том, что есть одна особенность замыканий по сравнению с TN-системами. Так как в случае ТТ-системы заземление выполняется не от источника питания, а в месторасположении потребителя, то фактически ток замыкания между фазой и корпусом может (и чаще всего бывает) меньше, чем между фазой и нейтралью (в TN-системах эти величины практически идентичны). Фактически это очень большой дифференциальный ток, но иногда недостаточно большой, чтобы сработал выключатель, но вполне достигающих величин, слишком высоких для простого УДТ.

Примечание. УДТ ранее в нормах называлось УЗО, согласно МЭК правильное название устройство дифференциального тока.

Размер щитка

Актуально для тех, у кого в квартире (энергокомпания может требовать основной выключатель возле счетчика, но иногда им все равно, тогда можно все дома держать). Здесь не нужно экономить место. Лучше взять щиток, который будет полупустой, но с ним будет и удобнее работать и всегда будет возможность для расширения.
Программы

Известные мне программы я привел ниже. Единственный естественный недостаток – использование исключительно собственного оборудования для сетей низкого напряжения. Все приведенные ниже программы бесплатны, но иногда требуют бесплатной регистрации для скачивания или первого запуска. Расположены они в порядке личных предпочтений.
  • Siemens Simaris Curves – использованная выше программа, уже много лет неизменная, хотя сравнение той же ограничивающей функции можно и улучшить (тут много нужно делать вручную).
  • ABB Curves – последнее время сильно улучшилась, количество функций выше, чем у предыдущей программы, но иногда немного заморочена. Также есть возможность использовать плавкие предохранители по МЭК для сравнения, не только собственные, пусть и довольно ограничено.
  • Eaton CurveSelect – Excel-файл с кривыми срабатывания защит. Увы, только с кривыми обязательного срабатывания, но не минимальных, потому применимость довольно ограничена в вопросе селективности.
  • Онлайн-ресурс от Schneider Electric не работает под Мозиллой, в целом не очень удобная. Здесь вставил ссылку, так как ее очень сложно найти и чаще перебрасывает на неработающую нынче отдельную программу.

Ссылки

Установка и замена автоматов в щитке

Заменить автомат, который постоянно находится под напряжением, задача для владельца квартиры непростая и опасная. Справиться с ней может специалист из компании «Энергосбыт Сервис», в которой работают опытные и вежливые люди. Мастер наведет порядок в подключении автоматов и заменит старые конструкции на современные.

Цены на замену автомата в щитке

НаименованиеЕд. изм.Цена (руб)
Автоматический выключатель однополюсныйшт.180
Автоматический выключатель двухполюсныйшт.290
Автоматический выключатель трехполюсныйшт.310
Автоматический выключатель четырехполюсныйшт.340
УЗО (дифференциальный автомат) двухполюсноешт.290
УЗО (дифференциальный автомат) четырехполюсноешт.340
Реле автоматического переключения установкашт.290
Счетчика электрического однофазного установкашт.790
Счетчика электрического трехфазного установкашт.1190
Линии силовой подключение в щитешт.490
Линий ТV и телефонных к линии в щитке подключениешт.190
Магнитный пускатель однофазныйшт.290
Магнитный пускатель трехфазныйшт.440

Автомат, или автоматический выключатель, устанавливается на электрощитке и предохраняет электрическую сеть квартиры от перегрева при возможной перегрузке или коротком замыкании. Таких автоматов иногда устанавливают несколько:

  • входной предохранитель, единый для электропроводки квартиры;
  • автоматы на фазных электропроводах отдельных подсетей — сети освещения, розеток, сети кухонного оборудования, ванной;
  • автоматы на нулевых электропроводах мощных потребителей электроэнергии.

Как и каждое оборудование, автоматы способны выходить из строя. Причиной бывает работа устройства на пределе возможного, когда сумма завязанных на него потребителей создает рабочий ток, близкий к предельному для конкретного устройства. В этом случае необходима замена автомата на новый, повышенной мощности.

Причиной выхода автомата из строя может послужить некачественный контакт на клеммах, вызывающий нагрев клемм и расплавление с подгоранием корпуса автомата.

Вышедшие из строя автоматы не ремонтируются, а заменяются. Цена невелика, и проще установить новое устройство, чем реставрировать поломанное.

Порядок замены автомата


Прежде, чем приступить к работе, отключается подача электроэнергии, для чего отключается входной автомат. Если же речь идет о замене входного автомата, то электрик, обслуживающий здание, отключит распределительное устройство и обесточит подъезд.

Если автомат установлен на DIN-рейке, снять устройство несложно. Можно даже не освобождать электропровода из зажимов, а перекусить, если присутствует запас для нового подключения. Если установлены старые «пробки», лучше на их место смонтировать DIN-рейку и поставить новые автоматы на подсети, это обезопасит от поломок в дальнейшем. Впрочем, Москва уже перешла на DIN-рейки.

Новый автомат легко защелкивается на DIN-рейке, электропровода зачищаются, вставляются в клеммы и зажимаются винтами. Можно подключать питание и проверять, как работает новое устройство. Если не искрит и не греется, не срабатывает без причины, значит, процесс замены прошел благополучно.

Если входной автомат, который пришлось отключать, опломбирован службой энергосбыта, после завершения работ следует пригласить инспектора этой службы, чтобы заново опломбировал автомат.

Процесс замены автомата несложен, но поскольку для него приходится отключать электроэнергию, необходимо пригласить опытного мастера, желательно из энергосбыта.

Замена автомата в щитке в СПб, низкая цена установки, замены и подключения автоматов в электрощитке

Автоматический выключатель электроэнергии отключает подачу электрики при коротком замыкании, либо при превышении максимально допустимой нагрузки на электросеть В компании ЛюксЭнергоСервис вы можете заказать демонтаж и монтаж автомата в электрощите в любом районе СПб. Для защиты электросети рекомендуем в щиток также одновременно произвести монтаж УЗО.

ЛюксЭнергоСервис производит монтаж автоматов в элетрощит для объектов

  • автомат в щиток для офиса
  • офисных помещений, магазинов, ТЦ
  • производственных помещений (склад, цех, фабрика)
  • частного дома, коттеджа, дачи
  • Электрика под ключ в квартирах в многоэтажном доме в СПб
  • многоквартирном доме (для квартиры)

Наши специалисты имеют квалификационные допуски, профессиональные знания, практический опыт, поэтому могут заменить автомат в электрощите как современного образца, так и еще советских времен.

Гарантия на монтаж автомата в щиток до 5 лет

Выбор автомата зависит от мощности подключаемых приборов, сечения проводки, системы электроснабжения. В случае маломощного объекта можно устанавливать однополюсный автомат, если же необходимо обезопасить частный дом, квартиру где вы будете активно использовать бытовые приборы — лучше подключать двух и трехполюсные автоматические выключатели.

Мы устанавливаем автоматы

Однополюсные (для однофазной, двухпроводной или трехпроводной электропроводки)

Трехполюсный (для трехпроводной или четырехпроводной трехфазной электропроводки)

Двухполюсный (полностью обесточивает электропроводку в случае перегрузки, аварии или утечки тока)

Чтобы мы могли провести монтаж автомата защиты, вам необходимо обеспечить доступ к электрическому распределительному щиту (в случае если это многоэтажный дом необходимо получить ключи к электрощиту на вашем этаже).

Стоимость подключения оборудования индивидуальна, ведь зависит от модели аппарата и его конструкции.

Наш специалист приедет к вам со всем необходимым оборудованием и автоматом для вашего помещения. Также вы можете приобрести автомат самостоятельно, но в этом случае стоит проконсультироваться с электриком

Интеллектуальные информационные панели аналитики с автоматизацией и машинным обучением

Как и любой другой программный инструмент, аналитические информационные панели являются абстракциями. Они позволяют специалистам по обработке данных, аналитикам, разработчикам и статистикам максимально упростить для неспециалистов и коллег получение информации из данных. Это позволяет каждому собирать важные данные и бизнес-аналитику, не прилагая дополнительных усилий, которые обычно требуются для сбора этой информации в первую очередь.

Для тех, кто, как я, не разбирается в статистике, это означает, что не нужно поливать учебник в течение нескольких месяцев, чтобы выяснить, является ли тенденция значительной или нет.Для других это означает отсутствие необходимости повторять один и тот же процесс сбора, обработки, очистки и анализа, чтобы получить те же идеи.

Независимо от того, являетесь ли мы конечным пользователем или специалистом по обработке данных, визуализация данных позволяет нам лучше видеть тенденции, выявлять аномалии и получать более глубокое понимание наборов данных, чего просто невозможно достичь с помощью точных чисел.

Однако легче сказать, чем сделать, добраться до места, где информационная панель может быть эффективной для всех конечных пользователей, независимо от их понимания обработки и анализа данных.Чтобы помочь вам избежать распространенных ошибок, максимально использовать свои наборы данных и создать надежную визуализацию, мы запросили мнение отраслевых экспертов, чтобы поделиться своими знаниями о том, что нужно сделать для улучшения вашего набора инструментов для анализа данных в 2020 году.

В статье «Лучшие практики для аналитических панелей мониторинга» Дмитрий Пашкевич подчеркивает важность простоты при создании информационных панелей. Он подробно рассказывает о том, как аналитики могут создавать целевые визуализации, чтобы конечные пользователи могли быстро получить необходимую информацию.

Прочитать отчет о тенденциях

Читатели могут затем увидеть, как Теренс Шин применяет некоторые из этих советов на практике, поскольку он проходит через свой мыслительный процесс и методологию создания информационной панели, которая фокусируется на рассказе объективной, основанной на данных истории Коронавируса по состоянию на 27 февраля 2020 года.

Наконец, Крис Лэмб в своей статье «Подготовка данных для приложений машинного обучения» обсуждает опасности организаций, пренебрегающих «обработкой данных». Затем он расширяет этот вопрос и показывает читателям, как обеспечить высокое качество и доступность данных в вашей организации.

Чтобы все это стало понятным, главный исследователь-аналитик DZone Мэтт Леже делится ключевыми результатами исследований аналитических панелей и направления развития этой технологии в 2020 году.

(Вы можете найти полный отчет здесь.) Надеемся, вам понравится!

Практическое профилактическое обслуживание машин

Сегодняшние потребители живут в мире, управляемом данными, где они могут легко получить доступ к информации о своем доме, автомобилях, банках и многом другом прямо со своих мобильных устройств.Подобные технологии становятся доступными в производственном секторе, что позволяет использовать приложения промышленного Интернета вещей (IIoT), в которых пользователи могут удаленно контролировать, анализировать и оптимизировать работу оборудования. Для улучшения работы, анализа и обслуживания машин используются передовые методы, такие как машинное обучение.

Сбор огромных объемов данных, их размещение в электронных таблицах и надежда на получение информации вручную - это грандиозная задача с низким уровнем успеха. Более разумным и лучшим подходом является создание модели прогнозируемого обслуживания (PdM), в которой машинные данные собираются с течением времени с целью поиска закономерностей для прогнозирования и предотвращения будущих сбоев, а затем отображение этой информации с помощью информационных панелей (рис.1) .

1. Современные периферийные и подключенные к облаку промышленные программные комплексы могут работать вместе для предоставления визуализации и инструментальных панелей для операций, диагностики и профилактического обслуживания. Здесь показана панель профилактического обслуживания ADISRA KnowledgeView. ADISRA

Этот подход к PdM обычно требовал больших централизованных вычислительных ресурсов и приложений, а также значительных усилий по интеграции и настройке. Сегодня, однако, существуют программные приложения, которые легко настраиваются и могут быть развернуты на оборудовании на операционной периферии для работы с размещенным в облаке программным обеспечением как услуга (SaaS) для создания обширных панелей мониторинга PdM.

Задача анализа данных PdM

Цель любой инициативы PdM - предсказать, должны ли процесс и / или оборудование проходить профилактическое обслуживание, и когда это должно быть, обычно до того, как произойдет сбой. Для этого требуется:

  • Доступность данных
  • Обрамление проблемы
  • Оценка метода прогнозирования

Сбор данных является важной частью PdM. Чтобы получить полезную информацию, данные следует собирать как можно чаще и шире.Вот некоторые примеры наборов данных для PdM:

· Сведения об оборудовании (статические данные)

· Данные об использовании (часто обновляемые данные)

· Сведения о техническом обслуживании (периодически обновляемые данные)

· Данные временных рядов (почти в реальном времени)

Хороший набор данных заполнен соответствующими данными о процессе и / или оборудовании достаточного количества и качества для обеспечения хорошего понимания и достоверных прогнозов. Отсутствие данных - частая проблема промышленной автоматизации, но эту проблему можно решить, применив определенные методы к доступным наборам данных.

Задавая правильные вопросы

Чтобы определить, какие методы PdM следует использовать, необходимо ответить на ряд вопросов:

  • Какая часть процесса важна для хорошей работы PdM?
  • Какой желаемый результат от модели?
  • Требуется ли PdM только для одной машины, или PdM требуется для всей операции?
  • Имеется ли соответствующий объем исторических данных, отражающих как работу машины, так и сбои?

Эти вопросы поднимают ряд других важных проблем, требующих участия ближайших к рассматриваемым системам, как операторов, так и производителей оборудования, а также сбора информации о процессах и / или оборудовании.Типичная информация включает критические переменные, рабочие пороги и доступность сбора данных от контроллеров и датчиков.

После того, как будут поняты важные источники информации, станет ясно, какая часть системы является подходящим кандидатом для PdM.

Обрамление

Следующим шагом является понимание того, как доступный набор данных описывает проблему. Операционные системы и связанные наборы данных демонстрируют много типов отношений, которые полезны для построения стратегий PdM.

Оборудование, такое как двигатели и насосы, может иметь наборы данных безотказной работы от производителя. Эти данные проектируются, когда нормальная работа может быть прекращена из-за надвигающегося или фактического отказа, требующего обслуживания. Если данные о безотказной работе недоступны, можно использовать данные компании по обслуживанию и ремонту в качестве основы при условии наличия достаточного количества применимых исторических данных. Иногда имеет смысл использовать ограниченные данные, также известные как цензурированный набор данных, когда полный срок жизни информации недоступен, а используются только части, представляющие интерес.

Другой подход заключается в использовании «известного переменного порога» для установки предела для алгоритма PdM. Например, двигатель, скорее всего, выйдет из строя, когда вибрация конкретной детали превышает 50 Гц. PdM может постоянно отслеживать эту переменную и прогнозировать, сколько времени двигатель может работать, прежде чем переменная достигнет своего порогового значения.

PdM также может применяться в более крупном масштабе всего процесса путем мониторинга нескольких переменных, чтобы определить, нормальные ли общие операции или есть ли предупреждающие признаки надвигающегося отказа.Чтобы определить этот тип производительности, необходимо провести тщательное исследование, чтобы выявить, какие переменные имеют наибольшее влияние на процесс.

Например, может быть обнаружено, что насосная система работает под нагрузкой, приводящей к отказу, когда наблюдается увеличение ее вибрации, в то время как расход системы остается постоянным. Следовательно, вибрация и расход вместе являются важными переменными, которые необходимо отслеживать.

Выбор метода PdM

Наконец, после определения доступности данных и определения конкретной части процесса, подлежащего мониторингу, необходимо выбрать метод PdM.Существует несколько различных типов методов PdM, каждый из которых применим в зависимости от имеющихся данных и желаемого результата. В этой статье рассматриваются два наиболее широко используемых метода:

  • Расчет оставшегося полезного срока службы (RUL)
  • Обнаружение сбоев

Многие пользователи хотят знать, «сколько времени до выхода из строя?» Применение метода RUL к наборам данных часто включает использование регрессионных моделей для прогнозирования RUL. Например, модели подобия могут использоваться, когда доступен полный набор данных о работе до отказа и можно отслеживать правильные переменные.Модель строится с использованием переменных набора данных и применяется к мониторингу в реальном времени, тем самым обеспечивая расчетное RUL на основе фактических данных.

Модели деградации основаны на переменном пороге и предназначены для оценки RUL на основе эволюции данной критической переменной. Другой пример - модели выживания, которые можно применять к цензурированным наборам данных. Модели выживаемости могут оценивать RUL на основе неполных наборов данных, используя такую ​​информацию, как история технического обслуживания и продолжительность жизни, чтобы определить вероятность выживания системы.

Еще один популярный вопрос пользователей, связанный с мониторингом процессов: «Он работает нормально или дает сбой?» Этот метод выбора здесь называется обнаружением отказов, когда модель PdM строится при нормальных операциях и используется для определения базового значения. Процесс постоянно оценивается, и если измеряемые переменные отклоняются слишком далеко от базового значения, это может указывать на надвигающийся отказ (рис. 2) .

2. Один из типов режима профилактического обслуживания отслеживает, не слишком ли отклоняются переменные оперативных данных от заведомо исправных базовых значений как индикатора неизбежного отказа.ADISRA

Описанные выше модели PdM представляют собой математические представления реальности, основанные на относительно простых выражениях. Новые модели PdM становятся все более сложными с появлением новых методов машинного обучения, и они приобретают все большую популярность как более надежный способ моделирования сложных систем.

Преимущества PdM

Все это может показаться немного устрашающим, и это было бы, если бы OEM-производители и конечные пользователи должны были разрабатывать системы PdM с нуля. К счастью, доступны программные продукты SaaS с возможностью развертывания на периферии и в облаке для выполнения тяжелой работы по сбору данных, анализу наборов данных, назначению методологии PdM и визуализации / уведомлению.

При использовании правильного набора программных продуктов создание приложения PdM начинается с понимания того, какие данные доступны, какой тип отказов требует моделирования и какие выходные данные ожидаются от модели (рис. 3) . Правильно выполненные программы PdM дают множество преимуществ:

  • Экономия затрат
  • Увеличение времени безотказной работы и производительности
  • Увеличение срока службы оборудования
  • Повышение качества продукции
  • Уменьшение отходов
  • Минимальные затраты на техническое обслуживание

3.Правильно настроенные программы профилактического обслуживания могут предупреждать операторов о необходимости проведения профилактического обслуживания для максимального увеличения времени безотказной работы и увеличения производительности. ADISRA

Модели часто необходимо переобучать, чтобы они могли изучать и отображать данные с использованием недавно полученных наборов данных, тем самым выявляя тенденции данных и дрейф модели. Частота переобучения модели зависит от среды и времени изменения свойств статистических данных. Существуют методы мониторинга, которые могут помочь в обнаружении деградации модели; приложения должны быть спроектированы для отслеживания дрейфа и аварийной сигнализации, а также соответствующей деградации модели.

В современном мире, управляемом данными, современные машины могут быть оснащены аппаратным и программным обеспечением, что упрощает пользователям и производителям комплектного оборудования внедрение эффективных программ PdM.

Габриэль Андраде (Gabriel Andrade) - руководитель машинного обучения в ADISRA LLC, где он в настоящее время разрабатывает ADISRA KnowledgeView, приложение, предназначенное для мониторинга процессов и оборудования.

Визуализация данных с помощью приборной панели для повышения общей эффективности оборудования (OEE)

Общая эффективность оборудования (OEE) - это действительно продуктивный процент запланированного производственного времени.У большинства заводов показатель OEE составляет всего 60%, что указывает на значительные возможности для улучшения.

С помощью визуализированных данных можно отслеживать доступность оборудования и управлять временем простоя оборудования для повышения эффективности работы. Решение OEE от Advantech оптимизирует операции, обеспечивая визуализацию данных для удобного мониторинга оборудования в реальном времени и поддерживая многоплатформенный доступ к данным для удаленного управления и повышения эффективности для повышения производительности производства.

Существенные индикаторы OEE - доступность и коэффициент балансировки линии
Наличие Коэффициент сальдо линии
  • Измеряет продолжительность плановых и внеплановых отключений (вызванных отказом оборудования или нехваткой материалов)
  • Оптимизация доступности сокращает время простоя машины для повышения производительности
  • Показано, насколько уравновешено рабочее время среди рабочих для процесса подачи или производственной линии
  • Контролируя скорость балансировки линии, можно свести к минимуму колебания производства для повышения эффективности
Решение Advantech OEE улучшает автоматизацию производства

Мониторинг машины в реальном времени для быстрого реагирования

Мониторинг состояния машины в реальном времени позволяет операторам немедленно решать любую проблему и быстро реагировать на изменения состояния машин.

Визуализация с панелью управления для удобного просмотра

Визуализация данных с помощью панели управления

позволяет пользователям просматривать производительность машины и выводить производственные отчеты для оптимизации операционной эффективности.

Межплатформенная поддержка для повышения мобильности

Обеспечение многоплатформенной поддержки позволяет персоналу использовать мобильные устройства и панели визуализации для просмотра производственных данных в реальном времени и мониторинга машин из различных мест на объекте.

Архитектура решения

Предложения решений Advantech - SRP-FPV220
WebAccess / SCADA UNO-2483G-434AE WISE-4012-AE
Предустановленное программное обеспечение WebAccess / SCADA Prom / Runtime с 1500 тегами Встроенный компьютер для автоматизации с процессором Intel® Core ™ i3 / Celeron®, 8 ГБ ОЗУ, 128 GSSD и Microsoft Windows® Embedded 7 Pro Беспроводной модуль ввода-вывода IoT с 4 универсальными входами и 2 цифровыми выходами


Узнать больше

6 инструментов, упрощающих машинное обучение

Слова «машинное обучение» окутаны почти волшебной аурой.Обычные люди не учат машины учиться. Это для узкоспециализированных алхимиков, таких как специалисты по данным, которые превращают данные в золото в исследовательских подразделениях и лабораториях без особых объяснений, кроме простого слова «наука».

Конечно, это может быть малоизвестный факт, но с годами инструменты машинного обучения развились до такой степени, что почти любой, у кого есть немного смелости и драйва, может нажать кнопку и запустить какую-нибудь машину, чтобы научиться чему-то ценному. . Это не совсем просто, но тяжелая работа по сбору данных и превращению их в полезные идеи была достаточно автоматизирована, чтобы умные люди с некоторой мотивацией могли сделать это сами.

Это медленное возрождение было вызвано тем фактом, что многие непрограммисты в деловом мире уже довольно хорошо разбираются в данных. Электронные таблицы, заполненные числами, являются языком общения лиц, принимающих решения на всех уровнях бизнеса, и алгоритмы машинного обучения также похожи на данные в таблицах с четко определенными строками и столбцами. Чтобы развеять волшебство, новые инструменты машинного обучения - это, по сути, просто еще один набор стратегий и вариантов для превращения табличных данных в полезные ответы.

Сила инструментов заключается в их способности справляться с неровной работой по сбору данных, добавлению структуры и согласованности там, где это возможно, а затем запуску вычислений. Они упрощают процесс сбора данных и упрощают хранение информации в строках и столбцах.

Инструменты, увы, еще недостаточно умны, чтобы сделать все это обучение за вас. Вы должны задавать правильные вопросы и искать в нужных местах. Но инструменты ускоряют поиск ответов, так что вы можете покрыть больше земли, заглянуть за больше дверей и ковыряться в большем количестве щелей.

AutoML: демократизация машинного обучения

В последнее время стало появляться новое модное слово «AutoML» для обозначения того, что алгоритм машинного обучения имеет дополнительный мета-уровень автоматизации. Стандартные алгоритмы всегда разрабатывались так, чтобы обрабатывать данные и самостоятельно находить шаблоны и правила, но традиционные алгоритмы имели множество опций и параметров. Специалисты по обработке данных часто тратили от 80 до 99 процентов своего времени на то, чтобы возиться с этими циферблатами, пока не находили наиболее предсказуемые правила.

AutoML автоматизирует этот этап, пробуя несколько вариантов, проверяя их, а затем пробуя еще несколько. Вместо того, чтобы запускать алгоритм машинного обучения один раз, он запускает его N раз, вносит некоторые изменения, запускает его снова N раз, часто повторяя, пока ваш бюджет не исчерпается во времени, деньгах или терпении.

Инструменты AutoML идеально подходят для облачных вычислений, потому что в облаке они могут запускать достаточное количество машин для параллельной работы, а затем возвращать их в пул, когда вы закончите. Вы платите только за максимальное время вычислений.

В целом алгоритмы AutoML - хорошие варианты для людей, начинающих самостоятельно изучать машинное обучение. Автоматизация упрощает работу, выполняя некоторые основные операции по настройке параметров и выбору опций перед тестированием результатов для вас. По мере того, как пользователи становятся более искушенными и начинают понимать результаты, они могут выполнять больше этих заданий и сами устанавливать значения.

Новейшие системы также упрощают обучение машинному обучению. Если классическое программирование превращает правила и данные в ответы, алгоритмы машинного обучения будут работать в обратном направлении и превратить ответы и данные в правила - правила, которые могут научить вас тому, что происходит в глубине вашего бизнеса.Разработчики этих упрощенных инструментов также создают интерфейсы, объясняющие правила, обнаруженные алгоритмом, и, что более важно, способы дублирования результатов. Они хотят открыть черный ящик, чтобы способствовать взаимопониманию.

6 инструментов, которые упрощают машинное обучение

Все эти функции открывают мир машинного обучения для людей, которые работают с числами, электронными таблицами и данными, избавляя от необходимости хорошо разбираться в программировании и науке о данных. Следующие шесть вариантов упрощают использование алгоритмов машинного обучения для поиска ответов в море цифр, доходящих до вашего рабочего стола.

Splunk

Первоначальная версия Splunk начиналась как инструмент для поиска (или «спелеологии») в объемных файлах журналов, создаваемых современными веб-приложениями. С тех пор он вырос для анализа всех форм данных, особенно временных рядов и других данных, производимых последовательно. Инструмент представляет результаты на информационной панели со сложными процедурами визуализации.

Последние версии включают приложения, которые интегрируют источники данных с инструментами машинного обучения, такими как TensorFlow, и некоторыми из лучших инструментов Python с открытым исходным кодом.Они предлагают быстрые решения для обнаружения выбросов, отметки аномалий и создания прогнозов для будущих значений. Они оптимизированы для поиска пресловутых игл в очень больших наборах данных.

DataRobot

Внутри стека DataRobot собраны одни из лучших машинных библиотек с открытым исходным кодом, написанные на R, Python или нескольких других платформах. Вы будете иметь дело только с веб-интерфейсом, который отображает инструменты, похожие на блок-схемы, для настройки конвейера. DataRobot подключается ко всем основным источникам данных, включая локальные базы данных, облачные хранилища данных и загруженные файлы или электронные таблицы.Создаваемый вами конвейер может очищать данные, заполнять отсутствующие значения, а затем генерировать модели, которые будут отмечать выбросы и предсказывать будущие значения.

DataRobot также может попытаться предложить «понятные для человека объяснения» о том, почему были сделаны определенные прогнозы, что является полезной функцией для понимания того, как может работать ИИ.

Его можно развернуть как в облачных, так и в локальных решениях. Облачные реализации могут обеспечить максимальный параллелизм и пропускную способность через общие ресурсы, в то время как локальные установки обеспечивают большую конфиденциальность и контроль.

h3O

h3O любит использовать слова «ИИ без драйверов» для описания своего автоматизированного стека для изучения различных решений машинного обучения. Он связывает воедино источники данных (базы данных, Hadoop, Spark и т. Д.) И вводит их в различные алгоритмы с широким диапазоном параметров. Вы контролируете количество времени и вычислительные ресурсы, посвященные проблеме, и тестируете различные комбинации параметров, пока не закончите бюджет. Результаты можно изучать и проверять с помощью панели управления или записных книжек Jupyter.

Основные алгоритмы машинного обучения h3O и интеграция с такими инструментами, как Spark, имеют открытый исходный код, но так называемый вариант «без драйверов» является одной из проприетарных оболочек, продаваемых корпоративным клиентам вместе с поддержкой.

RapidMiner

Ядром экосистемы RapidMiner является студия для создания аналитики данных из визуальных значков. Небольшое перетаскивание создает конвейер, который очистит ваши данные, а затем пропустит их через широкий спектр статистических алгоритмов.Если вы хотите использовать машинное обучение вместо какой-либо более традиционной науки о данных, автоматическая модель будет выбирать из ряда алгоритмов классификации и выполнять поиск по различным параметрам, пока не будет найден наиболее подходящий. Цель инструмента - создать сотни моделей, а затем определить лучшую.

После создания моделей инструмент может развернуть их, одновременно проверяя их успешность и объясняя, как модель принимает решения. Чувствительность к различным полям данных можно проверить и настроить с помощью визуального редактора рабочего процесса.

Последние улучшения включают улучшенную текстовую аналитику, большее разнообразие диаграмм для построения визуальных панелей мониторинга и более сложные алгоритмы для анализа данных временных рядов.

BigML

Панель управления BigML предлагает все основные инструменты для науки о данных для определения корреляций, которые могут сформировать основу для более сложной работы с машинным обучением. Их Deepnets, например, предлагает сложный механизм для тестирования и оптимизации более сложных нейронных сетей.Качество модели можно сравнить с другими алгоритмами со стандартизированной структурой сравнения, которая помогает вам выбирать между классической наукой о данных и более сложным машинным обучением.

Панель управления BigML запускается в вашем браузере, а ее анализ выполняется либо в облаке BigML, либо в инсталляции в вашей серверной. Цены на облачную версию низкие, чтобы стимулировать ранние эксперименты; есть даже свободный слой. Стоимость в основном определяется ограничением размера вашего набора данных и количеством вычислительных ресурсов, которые вы можете задействовать.Уровень бесплатного пользования позволяет анализировать до 16 МБ данных, используя не более двух процессов, работающих параллельно. Платные аккаунты меньшего размера имеют очень разумную цену: ежемесячные счета составляют всего 30 долларов, но затраты растут по мере увеличения ваших потребностей в ресурсах.

R Studio

R - непростой язык для непрограммистов, но он остается одним из наиболее важных инструментов для сложного статистического анализа, поскольку он так популярен среди специалистов по анализу данных. R Studio - это инструмент, который предлагает пользователям набор меню и параметров «укажи и щелкни», что упрощает взаимодействие со слоем R, работающим глубоко внутри.

Опытные менеджеры, умеющие работать с электронными таблицами, могут использовать простейшие варианты для выполнения базового анализа и даже некоторых сложных. Это все еще немного болезненнее, чем должно быть, и некоторые части могут сбить с толку обычных пользователей, но это на грани того, чтобы быть открытым и доступным для всех, кто хочет потратить некоторое время. Некоторая путаница все равно будет, но она того стоит для тех, кто хочет изучить передовые инструменты.

Авторские права © IDG Communications, Inc., 2019.

Семейство продуктов TwinCAT Analytics | Beckhoff США

Семейство продуктов TwinCAT Analytics описывает полный рабочий процесс от сбора данных до их передачи и архивирования до их анализа и визуализации на веб-панелях мониторинга.

1. Сбор данных

Регистратор TwinCAT Analytics отвечает за регистрацию данных. Он работает в контексте TwinCAT в реальном времени на контроллере машины. Он записывает данные из ПЛК и образа процесса в синхронном режиме и сохраняет их в файле или передает во внешний мир.

2. Связь

В системе используется протокол связи IoT MQTT. Он отличается большой гибкостью и упрощенной ИТ-настройкой на основе модели издатель-подписчик, при этом Analytics Logger и все другие продукты Analytics выступают в качестве клиентов. Им известны только данные подключения к центральному брокеру сообщений.

3. Архивирование данных

Чтобы гарантировать постоянное хранение машинных данных в базах данных, TwinCAT Analytics Storage Provider имеет соответствующие интерфейсы и выполняет всю необходимую обработку данных.Пользователям не обязательно иметь какие-либо знания о структурах таблиц и связях с данными. Они могут получить доступ к данным по их имени без использования каких-либо команд SQL в процессе разработки.

4. Анализ данных

Для анализа данных используются два технических продукта Analytics Service Tool и Workbench. Оба имеют идентичную структуру и предоставляют графический конфигуратор для анализа. Набор инструментов предоставляет множество алгоритмов (например, простые боковые счетчики с гистерезисом и без него), функции для временного анализа машинных процессов, логические операторы, мониторинг огибающей, диагностику производительности, а также различные классификаторы и компараторы.Могут быть проанализированы данные в реальном времени с машин через MQTT и исторические данные от поставщика хранилища или файлов журналов. Особенно удобна автоматическая конфигурация TwinCAT Scope, которую можно сгенерировать одним нажатием кнопки. Все важные переменные настроенного анализа доступны напрямую и могут быть дополнены дополнительными данными. С помощью полученных ссылок результаты анализа можно перетащить из анализа в инструмент построения диаграмм, чтобы визуализировать результаты или выделить важные события в потоке данных.

5. Панель приборов

Цель состоит в том, чтобы реализовать непрерывный анализ данных независимо от инженерных инструментов. Для этого разработчик приложения или аналитик может использовать TwinCAT Analytics Workbench для автоматического преобразования конфигурации в код ПЛК, который можно активировать, читать и редактировать. Код может выполняться в среде выполнения Analytics параллельно анализируемым машинам. На основе кода ПЛК пользователь также может создать веб-панель управления с современным дизайном плитки, поскольку для каждого алгоритма доступно как минимум одно управление HMI.Для самой панели инструментов можно настроить цвета заголовков, логотипы, макеты, последовательности сортировки, темы, языки и многое другое в Workbench.

Монтаж проводки и системы управления панелями и ПЛК

Мы живем и работаем в мире, где производительность важна. Компании, которые не инвестируют в автоматизацию, упускают множество возможностей. Однако для успешной интеграции технологий автоматизации в производственные процессы необходимы надежные монтажные схемы и системы управления.В Astro Machine Works это именно то, что мы предлагаем. Мы также предоставляем широкий спектр других услуг, связанных с индивидуальным оборудованием.

Установив партнерские отношения с Astro Machine Works для вашего индивидуального шкафа управления, проводной панели и аналогичных продуктов, вы выбираете компанию с высококвалифицированной командой, современными инструментами и оборудованием и более чем 30-летним опытом обработки. Если вы хотите и нуждаетесь в панельной проводке и системах управления для повышения производительности, вы можете рассчитывать на наших производителей электрических панелей управления, которые сделают свою работу правильно.

В 1984 году компания Astro Machine Works начала свою деятельность с упором на изготовление машин на заказ. Навыки и опыт, которые мы приобрели в нашей практике в области машиностроения, позволили нам расширить круг услуг во многих других сферах, в том числе в нашем магазине панелей управления.

Мы понимаем, что у вас есть уникальные потребности, требующие индивидуального решения, поэтому мы предлагаем индивидуальную разводку панелей для нестандартных машин, настраиваемые панели переключателей, настраиваемые параметры панели управления с сенсорным экраном и многое другое. Наша команда уделяет время изучению вашего бизнеса и того, что вы ищете в системах электропроводки и управления.Мы используем эти знания, чтобы делать для вашего бизнеса то, что не мог бы сделать ни один другой поставщик услуг.

Панели управления

изготавливаются по индивидуальному заказу в соответствии со спецификациями оборудования и приложения. Некоторые из компонентов, обычно встречающихся в этих сборках, включают:

  • ПЛК. Программируемые логические контроллеры (ПЛК) - это небольшие промышленные компьютеры, используемые для автоматизации процессов управления.
  • процессоров. ЦП служит точкой управления для ПЛК.
  • Карты ввода / вывода. Эти компоненты отправляют и принимают аналоговые и цифровые сигналы.
  • Проводка ПЛК. Провода используются для подключения плат ввода / вывода к клеммам ПЛК.
  • Тревоги. Эти компоненты информируют работников предприятия о потенциальных проблемах в системе.
  • Кнопки сброса и аварийного останова. Эти кнопки используются для сброса или полного отключения системы в случае возникновения чрезвычайной ситуации.
  • Блок питания. Этот компонент приводит в действие всю сборку.

Зачем предприятиям нужна панельная проводка и системы управления? Потому что все ищут способы снизить затраты и повысить производительность. Наличие правильной системы управления для нестандартных машин может помочь автоматизировать повторяющиеся задачи, что приведет к повышению эксплуатационной безопасности и эффективности. Панели управления обычно выполняют следующие функции:

  • Включение и выключение оборудования для нормальной и аварийной работы
  • Регулировка условий обработки в соответствии с текущим спросом
  • Информирование руководителей предприятий и рабочих о текущем состоянии системы

В Astro Machine Works мы имеем большой опыт помощи нашим клиентам в создании систем, необходимых для полной автоматизации.Мы вкладываем эти знания и навыки в создание отличных результатов для таких клиентов, как вы.

Сотрудничество с опытной и компетентной компанией, занимающейся монтажом панелей управления и системами управления, может привести к сокращению затрат до и после ремонта на 35–60%, в зависимости от конструкции и конфигурации панели управления. Они также могут объединять несколько проводов для более простых и быстрых конфигураций проводки и интегрировать встроенные интеллектуальные микросхемы, чтобы сформировать прочную линию связи между основным контроллером и подключенными компонентами.

Некоторые из общих преимуществ систем панелей управления включают:

  • Меньшие требования к оборудованию. Они могут устанавливать возможности управления без использования воздушных компрессоров и другого подобного оборудования.
  • Более быстрое время отклика. Они позволяют практически мгновенно реагировать на изменения условий процесса или спроса.
  • Меньший риск утечки. Они устраняют риск утечек, эффективно устраняя риск утечек, влияющих на эффективность процесса.Это, в свою очередь, сводит к минимуму риск незапланированных простоев и потери ценных ресурсов.
  • Лучше использовать пространство. Они занимают меньше места в помещении.

Выбирая Astro Machine Works в качестве производителя электрических панелей управления, вы привлекаете компанию, которая предлагает опытную команду сертифицированных технических специалистов и владеет инструментами и технологиями, необходимыми для правильного выполнения вашей работы, и использует их. Мы придерживаемся простого подхода, который создает ценность для вас и вашей организации.Наша команда понимает, что вам необходимы монтажные панели и системы управления для улучшения вашего бизнеса и его процессов. Таким образом, мы по-прежнему сосредоточены на предоставлении решений, необходимых для достижения этого улучшения на протяжении всего процесса.

Мы работали с компаниями в различных отраслях, включая энергетику, медицину, фармацевтику, авиакосмическую промышленность, телекоммуникации, общее производство, пищевую промышленность и многие другие. Эти компании знают, что они могут рассчитывать на то, что мы всегда будем здесь, чтобы ответить на вопросы, предоставить экспертные рекомендации и предоставить наилучшие возможные результаты при подключении панелей и системах управления, не говоря уже о других наших услугах.В Astro Machine Works мы инвестируем в ваш успех и делаем все возможное, чтобы сделать это возможным.

На современном рынке компаниям важно найти способы оставаться конкурентоспособными. Без надлежащей автоматизации сложно быть таким же продуктивным и эффективным, как у конкурентов, поэтому вам нужны правильные монтажные схемы и системы управления. Поскольку это важные потребности, готовые решения не подходят для инновационных компаний. Вот почему вам следует выбрать поставщика услуг с опытом работы с индивидуальными машинами.В Astro Machine Works мы используем наш опыт в машиностроении для достижения результатов, которые действительно работают для вас и вашего бизнеса.

Свяжитесь с нами сегодня по поводу наших услуг по подключению панелей и панелей управления.

Как сделать автоматический анализ в Tableau

Это вторая из пяти частей, посвященных максимально эффективному использованию текста в Tableau. Для будущих обновлений, подпишитесь на наш список рассылки .

Перед я проиллюстрировал, как добавить пользовательские интегрированные аналитические данные на панель управления Tableau; функция, которая не входит в стандартную комплектацию программного обеспечения.Это важная предписывающая тактика, которая помогает объяснить ваши идеи и практические рекомендации. Но что, если бы вы могли автоматизировать это понимание? Ну, в Таблице можно произвести практически любые вычисления. Затем результаты этих вычислений можно объединить с текстом, чтобы автоматически получать информацию для вас и вашей аудитории.

В этом посте мы перепроектируем публичную визуализацию Tableau, чтобы показать, как создаются автоматические идеи, я расскажу, как объединить текст и результаты вычисленных строк, чтобы автоматически составить полные предложения в Tableau, и мы будем использовать уровень детализации выражения для создания автоматического анализа, который сравнивает производительность определенного члена измерения с эталонным тестом.

Пример автоматического анализа в Tableau

Я не делился этим раньше, но моя любимая визуализация, которую я когда-либо создавал лично, - это Ваша зарплата против зарплаты игрока MLB - и на ней даже есть кольцевые диаграммы!

Помимо сомнительных практик, в этом есть несколько элементов, которые мне нравятся: пользователь становится частью истории, вводя свою зарплату, полосы кажутся анимированными (иллюзия создается путем упорядочивания полосок таким образом, чтобы они отображались последовательно), простой дизайн , кросс-брендинг и ссылки, и даже пасхалка появляется, если вы вводите зарплату больше миллиона долларов.

Выбор любимой визуализации может быть похож на выбор любимого ребенка, но для меня эта визуализация важнее автоматически созданных идей внизу. Конечный пользователь не только становится частью визуального представления сравнения зарплат, но и подтверждается как часть истории с подписью, которая адаптируется к его личной зарплате.

В наши дни мы почти потеряли чувствительность к гигантским зарплатам профессиональных спортсменов, но когда вы видите визуализацию и читаете уникальную подпись, это оказывает почти интуитивный эффект.Что замечательно в этих функциях, так это то, что мне нужно было настроить их только один раз; с этого момента Tableau сделает за меня остальную работу по автоматическому созданию подписей.

Помните, что любую из моих публичных визуализаций Tableau можно загрузить, чтобы вы могли реконструировать их, чтобы увидеть, как именно они были созданы. Взгляните на автоматизированную статистику:

Как видите, на карточке текстовых меток довольно много полей. Фактически, вот более подробный обзор, к которому можно получить доступ, щелкнув карточку текстовых меток и нажав значок «…» рядом с полем «Текст:».

Обратите внимание, что во всем текстовом редакторе есть только два слова, которые жестко закодированы (что я знаю, потому что жестко закодированные слова не имеют серой заливки позади них): «в прошлом сезоне». Все остальное вычисляется динамически, чтобы составить соответствующее предложение на основе заработной платы пользователя, игрока и выбранных статистических данных.

По общему признанию, в зависимости от сложности ваших идей, это может стать настоящей кроличьей ноской. В моем случае использования я обнаружил всевозможные сценарии, которые необходимо было учитывать в базовом вычисляемом поле для каждого элемента предложений.Например, у питчеров Американской лиги не было бы статистики попаданий; иногда результатом были месяцы, а не годы; иногда поля должны быть в единственном числе, а не во множественном…

Я рекомендую разбить каждый элемент вашего понимания на отдельное вычисляемое поле для упрощения управления. Если вам нужны несколько примеров того, как были созданы мои, просто загрузите книгу из Tableau Public, щелкните правой кнопкой мыши любое поле, которое начинается со знака равенства (=), и нажмите «Изменить…»

Цель состоит в том, чтобы объединить эти отдельные элементы, составляющие полные предложения с правильным написанием, пунктуацией и грамматикой.

Как объединить строки или текстовые поля в Tableau

Самый гибкий способ объединить поля в Tableau для формирования полных предложений - это поместить поля в карточку текстовых меток, а затем переупорядочить поля, чтобы предложения имели смысл. Такой подход позволяет изменять формат отдельных полей и использовать комбинацию текста и чисел. Единственным недостатком этого подхода является то, что им может быть сложно управлять. Один абзац текста на визуализации выше имеет 21 различных полей на карточке текстовых меток.

Если вы предпочитаете объединить некоторые из этих полей, чтобы их было легче отслеживать, вы также можете объединить строки, создав вычисляемое поле. Уловка для объединения строк в Tableau состоит в том, чтобы просто «сложить» строки вместе в вычисляемом поле. Вот расчет, который записывает первое предложение в подписи выше.

В этом расчете есть несколько нюансов, которые хотелось бы отметить:

- Вы не можете смешивать агрегаты и неагрегаты в вычисляемом поле Tableau, поэтому мне пришлось добавить «ATTR» перед полем поиска имени игрока (единственное поле, которое не было агрегированным).
- Строки с "" добавляют пробелы между элементами в предложении.
- Вы не можете добавлять строковые и плавающие типы данных, поэтому мне пришлось преобразовать одно число в этом расчете (Salary Per Stat) в строку, заключив его в функцию STR.
- Когда вы конвертируете число с плавающей запятой в строку, вы теряете форматирование числа; вот почему я добавил знак доллара перед полем «Заработная плата за статистику».
- Как я объяснил в Введение в вычисления строк , не имеет значения, используете ли вы одинарные галочки или двойные кавычки.

Затем вы поместите это вычисляемое поле на карточку текстовых меток, как я сделал выше с отдельными элементами. Разница в этом случае в том, что мы объединили пять полей в одно, чтобы создать первое предложение!

Использование LOD для создания автоматического анализа для сравнения с эталонным тестом

Итак, давайте применим некоторые из этих идей для создания нового варианта использования. Одно из моих любимых применений выражения с уровнем детализации таблицы - создание тестов.Для иллюстрации предположим, что нашим эталонным тестом является подкатегория «Машины» в наборе данных «Образец - супермагазин», и мы хотим создать автоматическое представление для сравнения производительности каждой подкатегории с «Машинами». Во-первых, я создам расчет, который выделяет производительность подкатегории «Машины». Формула:

{FIXED: SUM (IF [Sub-Category] = «Machines» THEN [Sales] END)}

Представим, что мы хотим, чтобы наша автоматическая оценка говорила: «Подкатегория [Выбранная подкатегория] показала результат на X% [лучше или хуже], чем тест« Машины ».”

В этом понимании есть четыре элемента: жестко закодированный текст, выбранная подкатегория, процент по сравнению с эталоном и слово «лучше / хуже». Необходимо вычислить два из этих четырех элементов: процентное изменение и слово «лучше / хуже».

Первая формула - СУММ ([Продажи]) / СУММ ([Контрольный показатель: машины]) - 1

Для достижения наилучших результатов я изменю форматирование этого вычисляемого поля по умолчанию на процентное без десятичных знаков, щелкнув его правой кнопкой мыши в области «Показатели» на панели данных, наведя курсор на Свойства по умолчанию и выбрав «Числовой формат…».

Вторая формула: ЕСЛИ [Продажи против продаж машин] (из первой формулы)> 0 ТО «лучше» ИНАЧЕ «хуже» КОНЕЦ

Теперь, когда у нас есть все компоненты, я добавлю каждый в карточку текстовых меток нового листа.

Просто взглянув через таблицу, я могу увидеть, что отрицательные проценты содержат слово «хуже», а положительные проценты содержат слово «лучше», так что пока тест на зрение проходит. Чтобы выполнить полную проверку качества, вы можете просто добавить показатель продаж в карточку текстовых меток и убедиться, что процентные расчеты выполняются.

Это понимание предназначено только для сравнения одной подкатегории с машинами за раз, поэтому я добавлю раскрывающийся фильтр с одним значением и отфильтрую представление до подкатегории «Аксессуары».

Наконец, я нажму на карточку текстовых меток, чтобы добавить свой жестко закодированный текст и поместить динамические элементы в соответствующее место в моем автоматическом понимании.

Теперь, когда я выбираю другой элемент измерения подкатегории, на котором нужно сосредоточиться, аналитические данные обновляются, чтобы автоматически отражать производительность этого конкретного элемента измерения в нашем тесте!

Теперь я могу поместить этот лист на панель инструментов, и Tableau сделает остальную работу за меня, независимо от подкатегории, которую выбирает конечный пользователь.
