Как самому подключить розетку — «Петрович.Знает»

Вы сделали дома перестановку, и теперь телевизор не достает до розетки. А может быть, старая розетка сломалась или не вписывается в свежий интерьер. В любом случае вам предстоит ее замена, перенос или новая установка. Опасную работу с электрикой нужно проводить под руководством профессионала. Андей Хрисанов — эксперт индивидуального управления ремонтно-строительными работами — научит вас быстро и безопасно подключать розетки самостоятельно.

Техника безопасности

Когда дело касается электрики, нельзя пренебрегать техникой безопасности. В случае с установкой розетки придерживайтесь следующих правил:

• Проводите монтаж в светлое время суток, а если света недостаточно, используйте фонарик.
• Перед началом любых электромонтажных работ обесточьте квартиру. Выключите главный автомат электрощита у входной двери, а еще лучше — отключите вводной автомат, который находится в подъезде.
• Проверьте индикаторной отверткой, есть ли ток в розетках. Для этого вставьте ее в розетку: сначала в одно отверстие, а потом в другое. Если индикатор загорится, значит в сети есть ток и вы отключили что-то не то.
• Даже обесточенные провода кладите так, чтобы они случайно не коснулись друг друга, а каждую скрутку закрывайте изолентой.
• Работайте в электрозащитных перчатках даже при выключенном электричестве.
• Используйте инструменты с прорезиненными рукоятками, которые не проводят ток.
• Помните, что прямые соединения алюминиевых и медных кабелей запрещены, потому что они могут вызвать короткое замыкание и пожар. Чтобы этого не случилось, соединяйте их только через клемму.
• Устанавливать розетку самостоятельно можно, только когда в квартире уже стоит распределительный щит.

Работая с электричеством, важно не запутаться в проводах. В современных домах к розетке ведут 3 кабеля:

• Фаза (чаще коричневый) — проводник, по которому ток приходит к электроприбору.
• Ноль (чаще синий) — проводник, по которому ток движется в обратном направлении.
• Заземление (чаще желто-зеленый) — проводник без напряжения, который защищает от удара током. В старых домах часто нет заземления, тогда розетку подключают на ноль. Но электрики рекомендуют установить устройство защитного отключения (УЗО) или полностью заменить проводку.

Если в вашей розетке цвета проводов фазы, ноля и заземления другие, можно определить, кто есть кто, с помощью индикаторной отвертки. Заземление обычно находится по центру или заметно в стороне от парных винтов фазы и ноля, так что определять его отверткой не надо. Включите электричество и по очереди коснитесь отверткой двух оставшихся контактов. Индикатор загорится при прикосновении к фазе, значит, другой контакт — это ноль.

Инструменты и расходники

Собираетесь ли вы установить розетку туда, где ее раньше не было, или на место старой — неважно. Набор инструментов будет отличаться незначительно. Вам понадобятся:

• Розетка. Для ванной комнаты нужно выбирать розетки с крышкой. Маркировка влагозащиты должна быть не ниже IP44: она означает, что розетка не сломается, если на нее попадут брызги; розетки с маркировкой IP55 переносят струю воды, а IP65 полностью защищены от песка, пыли и попадания любого количества осадков
• Индикаторная отвертка, чтобы проверить наличие тока в сети до начала работы и исправность новой розетки, когда закончите ее установку.
• Крестовая и плоская отвертка для монтажа.
• Подрозетник (монтажная коробка), подходящая под размер розетки. Ее выбирают, исходя из материала стен. Для сплошных стен из бетона или кирпича подходят обычные подрозетники, а для гипсокартона нужна коробка с зажимными лапками, чтобы она надежно держалась в полой стене. Подрозетники могут быть рассчитаны сразу на несколько розеток.
• Канцелярский нож для зачистки проводов или специальный нож для снятия изоляции.
• Лазерный или ручной уровень для разметки.
• Кусачки и плоскогубцы для обрезки, выпрямления и скрутки проводов.
• Самозажимные пружинные клеммы для соединения жил кабеля.
• Перфоратор и алмазная коронка D68, если нужно сделать новое отверстие под розетку. Диаметр 68 мм — стандартный для современных подрозетников.
• Саморезы 3,5 мм для крепления розетки к подрозетнику.
• Силовой кабель из 3 жил с сечением 2,5 кв. мм для переноса розетки или на случай, если вы хотите установить их сразу несколько в ряд. На 4 розетки понадобится около метра этого кабеля.

Как заменить старую розетку на новую

Демонтируем старую розетку

1. Отверткой выкрутите винт, который находится в центре розетки, чтобы снять ее лицевую панель (крышку). Под крышкой находится каркас розетки, прикрепленный к подрозетнику. Иногда его внутри нет, и каркас держится в отверстии за счет металлических лапок по бокам. Это не очень надежно, поэтому мастера настаивают на установке подрозетника.
2. Убедитесь, что в сети нет тока, коснувшись индикаторной отверткой всех контактов по очереди. Если индикатор не зажегся, можно продолжать работу. Выкрутите винты, которые соединяют каркас с подрозетником, чтобы получить доступ к проводам. Открутите винты от клемм, которые держат провода, и полностью снимите каркас с подрозетником.
3. Если розетка на этом месте вам больше не нужна, то выпрямите плоскогубцами концы проводов, обмотайте их изолентой и спрячьте все коммуникации в стену так, чтобы фаза не соприкасалась с нолем. Заполните отверстие монтажной пеной, срежьте лишнее, когда она высохнет, и зашпатлюйте этот участок перед его финишной отделкой.

Ставим новую розетку на место старой

1. У подрозетников на задней стенке обычно есть перфорированная разметка под отверстие, в которое продевают кабель. Выдавите пластик в новом подрозетнике пальцем или, если перфорация недостаточно глубокая, вырежьте его канцелярским ножом.
   Вставьте в отверстие в стене новый подрозетник и проденьте через отверстие провода. Подрозетник должен быть надежно закреплен в стене, поэтому его клеят на гипс или алебастр. Мастера рекомендуют гипсовый клей: он хорошо держит форму и схватывается не мгновенно, чтобы можно было поправить положение подрозетника.
2. Снимите крышку новой розетки, открутив большой винт в центре, и отложите ее в сторону. Подключите к каркасу розетки провода: раскрутите крепления зажимов, чтобы провода свободно входили в них; соедините их с клеммами и затяните винты. Главное — верно подключить заземление. Фазу же чаще вставляют справа, а ноль слева, но если сделаете наоборот, то ничего страшного не случится.
3. Вы можете закрепить каркас в подрозетнике горизонтально или вертикально. Разницы нет, делайте так, как вам будет удобнее вставлять вилку в розетку.
4. С помощью саморезов зафиксируйте розетку в подрозетнике. Сверху закрепите лицевую панель и затяните центральный винт.

Когда установите розетку, включите электричество и коснитесь индикаторной отверткой по очереди каждого контакта. Индикатор должен зажечься в том месте, где находится фаза, — это значит, что вы все сделали правильно. Если индикатор не загорелся, а вы уверены, что не допустили ошибок, то, возможно, где-то поврежден провод. Проверить целостность линии, найти проблему и исправить ее — уже работа профессионального электрика.

Как перенести розетку в другое место

Ищем скрытую проводку

В большинстве квартир установлена скрытая проводка, то есть все коммуникации находятся внутри стен. Это значит, что для переноса розетки стену придется проверить:

1. С помощью уровня сделайте на стене разметку под новую розетку и штрабу для кабеля. Согласно ПУЭ 6.6.30, розетки должны быть установлены не выше 100 см от пола, в остальном выбор места за вами. Учтите еще, что в ванной, туалете и на кухне розетки должны быть расположены на расстоянии не меньше 60 см от пола и сантехники.
2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке, и если внутри есть проводка, индикатор даст вам об этом знать. В безопасном месте просверлите отверстие для подрозетника перфоратором с алмазной коронкой D68. Разметку, проходящую от одной розетки к другой, также просканируйте.

Прокладываем кабель от старой розетки и устанавливаем новую

1. Демонтируйте старую розетку. Напомним основные этапы: снимите лицевую панель, убедитесь, что розетка не под напряжением, выкрутите винты, соединяющие каркас с подрозетником, открутите винты от клемм и снимите каркас с подрозетником.
2. Проштрабите перфоратором канал от старой розетки к новой по разметке. Для кабеля на 3 жилы толщиной в 1 см минимальная глубина штрабы будет 3–4 см.
3. Возьмите кабель с 3 жилами и сечением 2,5 мм. Зачистите его концы, сняв примерно 1 см изоляции ножом и кусачками.
4. Соедините через пружинные клеммы 3 жилы кабеля с 3 жилами кабеля из старой розетки, которые соответствуют друг другу (фаза, ноль и заземление).
5. Просверлите в штрабе несколько отверстий под дюбель на произвольном расстоянии друг от друга. Уложите внутрь кабель, ведущий от старой розетки к новой, и закрепите пластиковыми дюбелями-хомутами.
6. Поскольку эта розетка больше не понадобится, закройте ненужное отверстие в стене.
7. Поставьте розетку на новом месте. Кратко снова перечислим этапы: вставьте подрозетник на место новой розетки, проденьте через отверстие в подрозетнике силовой кабель, зачистите контакты, приклейте подрозетник, подключите к каркасу розетки провода через клеммы, зафиксируйте на саморезы каркас розетки в подрозетнике, поставьте на место лицевую панель и затяните центральный болт.

Как установить новую розетку

Можно подключить новую розетку через автомат в щитке или запитать от другой розетки. В обоих случаях придется штрабить стену и вести провод от щитка или от розетки. Принцип подключения тоже одинаковый, поэтому выбирайте вариант, который ближе. Обычно ближе оказывается другая розетка.

1. Определите место для розетки.
2. Проложите кабель от старой розетки.
3. Демонтируйте розетку, через которую будете подключать новую.

Подключаемся к другой розетке:

1. Проденьте кабель сквозь подрозетник розетки, к которой вы подключаетесь. Используйте короткий отрезок кабеля с 3 жилами и сечением 25 кв. мм. С одного конца соедините его самозажимными клеммами с розеткой, которую вы демонтировали. Другим концом подключите к силовому кабелю, идущему к новой. Благодаря этому соединению ток будет питать обе розетки одновременно.
2. Верните на место «розетку-донор».
3. Установите новую розетку.

Резюме

При монтаже розетки в первую очередь нужно позаботиться о безопасности: отключить электричество, работать в защитных диэлектрических перчатках и использовать инструменты с прорезиненными рукоятками, которые не пропускают ток. В остальном даже новичок справится с установкой розетки, если внимательно прочтет нашу инструкцию и поймет принцип подключения контактов.

Узнайте больше:

• Как подключать светодиодные ленты: быстро, просто, правильно
• Что выгоднее для частного дома — три фазы или одна
• 8 проверенных способов повесить телевизор на стену из гипсокартона

20.05.2022

Товары из статьи

Фонарь налобный Navigator (949171) светодиодн…

Отвертка плоская 140 мм 100-500 В Witte индик…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Щит распределительный встраиваемый Schneider …

Розетка Schneider Electric Glossa GSL000143 с…

Отвертка крестовая PZ1 75 мм Hesler

Отвертка плоская SL6 100 мм Hesler

Подрозетник Schneider Electric для бетона d71…

Нож строительный Hesler 18 мм с ломающимся ле. ..

Нож 1000 В Vira (397032) для удаления изоляци…

Уровень лазерный ADA CUBE Mini Professional E…

Уровень STABILA 70 80 см 2 глазка

Кусачки диагональные Stanley Fatmax (0-89-859…

Плоскогубцы 160 мм

Клемма на 4 провода Wago 2273-244 0,5-2,5 кв….

Перфоратор электрический Интерскол П-30/900ЭР…

Коронка алмазная Trio-Diamond (400068) по кер…

Саморезы универсальные 35×3,5 мм оцинкованные…

Кабель Севкабель NYM 3×2,5 (100 м)

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Клей для ПГП, ГКЛ, ГВЛ Кнауф Перлфикс гипсовы…

два способа достичь одной цели

Содержание1. Виды устройств и их особенности1.1. Основные популярные типы2. Схемы подключения2.1. Однофазная сеть без заземления2.2. Однофазная сеть, но с заземлением3. Возможные способы подключения3.1. Шлейф — последовательный метод3.2. Звезда — параллельное подключение3.3. Комбинированный компромисс3. 4. Что делать с защитным проводом?4. Выбор правильного способа5. Монтаж розеток6. Установка блока из нескольких розеток

Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

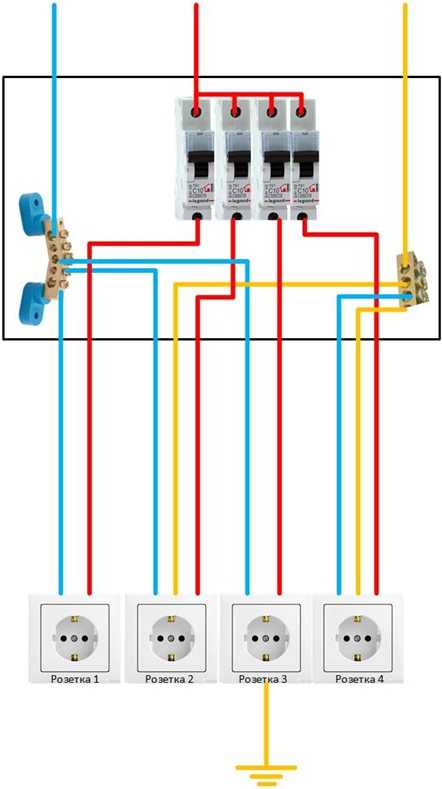

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

• белыми;
• бирюзовыми;
• коричневыми;
• красными;
• оранжевыми;
• розовыми;
• серыми;
• фиолетовыми;
• черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Видео загружается…

Была ли статья полезна?

Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Теги:

как подключить розетку на 4 гнезда

монтаж розетки

Вся информация на сайте предоставлена только в справочных целях. По вопросам строительства и ремонта всегда консультируйтесь со специалистом.

Как подключить 4-контактную розетку для сушилки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.02.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

В этой статье

• Проводка для 4-штыревой сушильной розетки

• Когда следует обратиться к специалисту

• Советы по установке сушильного патрубка

Обзор проекта

До 1996 года электрические сушилки питались от специальной цепи, состоящей из трех проводников: двух проводов под напряжением и третьего, который использовался как провод заземления и как нейтральный провод. В розетке (розетке) не было специального гнезда для заземления, а шнуры сушилки не имели заземляющего провода или штыря заземления. Эта система работала довольно хорошо (и до сих пор используется во многих домах), но существует большая вероятность поражения электрическим током, поскольку заземляющий и нейтральный провода объединены.

В 1996 году требования Национального электротехнического кодекса (NEC) были изменены и теперь включают 4-проводные розетки с отдельным заземлением, что исключает возможность обратного прохождения тока к машине, что может привести к поражению электрическим током или даже возгоранию. Чтобы соответствовать нормам, все вновь установленные розетки для сушилок должны быть совместимы с 4-контактными заземленными шнурами для сушилок.​

Проводка для 4-штырьковой сушильной розетки

Розетка сушилки с 4 штырями подключается как цепь 120/240 вольт. 120-вольтовая сеть предназначена для таймеров, датчиков и другой электроники сушилки (и если в вашей сушилке есть свет, это тоже 120 вольт), а 240-вольтовая служба подает питание на нагревательные элементы и барабанный двигатель. NEC требует, чтобы осушители имели выделенную цепь с током не менее 30 ампер. Для этого требуется двухполюсный выключатель на 30 ампер, соединенный проводом 10 AWG.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Плоскогубцы с тонкими губками
• Отвертка
• Фонарик
• Тестер напряжения

Материалы

• Выход осушителя на 4 слота
• 4×4-дюймовая электрическая коробка
• Двухполюсный выключатель на 30 А (должен быть совместим с вашей сервисной панелью)
• Кабель 10-3 NM-B (с заземлением) или кабелепровод EMT и новый провод калибра 10

Ель / Кевин Норрис

1. Установите розеточную коробку и проложите кабель

   При стандартной установке с неметаллическим (NM) кабелем кабель 10-3 NM-B (с заземлением) проходит от главной сервисной панели к утопленной розетке. Если розетка монтируется на поверхность (например, на бетонную или блочную стену), цепь обычно прокладывается с изолированными (THHN/THWN) проводами внутри неметаллического или EMT-кабелепровода. Выход может представлять собой специальную розетку для поверхностного монтажа или стандартную сушильную розетку, установленную в коробку для поверхностного монтажа.

   Способ подключения кабеля или проводов к коробке зависит от установки. При использовании кабеля NM в готовых стенах кабель продевается в коробку и закрепляется кабельным хомутом. При монтаже кабелепровода на поверхности кабелепровод крепится к коробке с помощью хомута, а отдельные проводники протягиваются через кабелепровод в коробку.

   Ель / Кевин Норрис

2. Подсоединение заземляющего провода к розетке

   Подсоедините неизолированный медный (или зеленый) провод заземления к заземляющему винту на розетке.

   Если розетка смонтирована в металлической электрической коробке, соедините заземляющий провод цепи с двумя косичками заземления; подключите один пигтейл к заземляющему винту розетки, а другой к заземляющему винту на коробке.

   Ель / Кевин Норрис

3. Подключите белый нейтральный провод к розетке

   Снимите примерно 3/4 дюйма изоляции с белого провода в кабеле. Подключите белый нейтральный провод к серебристой (нейтральной) клемме на розетке. Обычно подключение включает в себя вставку оголенного провода в нейтральный слот, а затем закрепление его с помощью винта. В некоторых стилях вам может понадобиться обмотать провод вокруг винтовой клеммы, прежде чем завинтить ее.

   Ель / Кевин Норрис

4. Соедините два горячих провода

   Затем снимите около 3/4 дюйма изоляции с красного и черного проводов. Закрепите их на двух горячих клеммах на розетке.

   Ель / Кевин Норрис

5. Защитите розетку

   Вставьте розетку в коробку, аккуратно заправив провода, затем закрепите ее с помощью крепежных винтов. Установите накладку выпускного отверстия.

   Ель / Кевин Норрис

6. Подготовка к установке автоматического выключателя

   Выключите главный выключатель в сервисной панели. Снимите крышку панели, чтобы получить доступ к проводке панели. Найдите два соседних пустых слота на сервисной панели, куда поместится двухполюсный выключатель. Удалите выступы паза на крышке панели, где будет располагаться этот прерыватель.

   Откройте выемку в боковой стенке сервисной панели, затем вставьте кабель через отверстие и закрепите его кабельным хомутом. Протягивая кабель в панель, следите за тем, чтобы провода не касались шинопроводов.

   Вам понадобится много лишней проволоки; снимите с кабеля как минимум 18 дюймов внешней оболочки. Зачистите примерно 3/4 дюйма изоляции с концов белого, черного и красного проводов.

   Предупреждение

   Если у вас нет опыта работы внутри электрощита, вам следует нанять электрика для установки автоматического выключателя. Даже если вы сами установили сетевой кабель, коробку и розетку, вы все равно можете поручить электрику выполнить окончательные подключения на сервисной панели.

   Сервисные панели представляют собой смертельную опасность поражения электрическим током, поскольку кабели инженерных коммуникаций, питающие панель, и клеммные наконечники, к которым они подключаются внутри панели, всегда остаются под напряжением. Отключение главного автоматического выключателя не отключает питание служебной линии.

   Теперь проверьте ответвленные цепи внутри панели с помощью тестера напряжения, чтобы убедиться, что питание отключено. Это делается путем прикосновения одного щупа тестера к винтовой клемме выключателя, а другого щупа — к заземляющей шине. Помните, что поступающая мощность от инженерных коммуникаций останется под напряжением; не прикасайтесь ни к одной из горячих шин, идущих по задней части панели.


   Ель / Кевин Норрис

7. Подсоедините провод заземления

   Подсоедините заземляющий провод от кабеля цепи выхода сушилки к заземляющей шине панели. Это включает в себя вставку оголенного конца провода в прорезь на заземляющей шине и затягивание установочного винта, чтобы закрепить провод. Аккуратно сверните лишний провод и расположите его вдоль внешнего края панели.

   Ель / Кевин Норрис

8. Подсоедините нейтральный провод

   Подсоедините белый провод нейтрали, вставив оголенный медный конец провода в прорезь на шине нейтрали панели, а затем затянув установочный винт. Аккуратно сверните лишний провод и заправьте его вдоль края сервисной панели.

   Примечание. Почти во всех случаях шина заземления и шина нейтрали одинаковы, но это не тот случай, если панель, к которой вы подключаетесь, является «дополнительной панелью», которая имеет отдельную шину заземления от нейтрали. шина бар.

   Ель / Кевин Норрис

9. Подсоедините горячие провода к автомату защиты

   Подсоедините красный и черный провода горячей цепи к двум винтовым клеммам на 30-амперном двухполюсном автоматическом выключателе. Для большинства автоматических выключателей необходимо просто вставить оголенные концы проводов в пазы выключателя и затянуть установочные винты. Аккуратно сверните лишний провод и заправьте его вдоль края сервисной панели.

   Ель / Кевин Норрис

10. Установка автоматического выключателя

    Выровняйте новый выключатель так, чтобы зажимы скользили по монтажным крюкам рядом с горячей шиной. Сильно нажмите на прерыватель, пока он не встанет на место со щелчком. В зависимости от марки сервисной панели установка выключателя может выполняться либо путем поворота, либо путем сильного нажатия внутрь, чтобы выключатель зафиксировался на шинах.

    Ель / Кевин Норрис

11. Завершить установку

    Установите на место крышку панели. Выключите все автоматические выключатели на панели. Включите главный выключатель, затем поочередно включите каждую из ответвленных цепей. Этот процесс предотвращает внезапный скачок напряжения, который возникает, если главный выключатель включен, в то время как все автоматические выключатели активированы.

    Ель / Кевин Норрис

12. Проверка розетки

    Используйте тестер напряжения, чтобы убедиться, что розетка сушилки находится под напряжением.

    Ель / Кевин Норрис

13. Установите шнур прибора

    Теперь вы готовы подключить 4-жильный шнур к сушилке и подключить его к модернизированной розетке сушилки.

    Ель / Кевин Норрис

Когда следует обратиться к специалисту

Этот проект требует хороших знаний и опыта работы с электрическими цепями. Он включает в себя подключение цепей на главной сервисной панели, и его не следует предпринимать, если вы полностью не уверены в своих силах. Если вы не уверены, лучше поручить эту работу профессиональному электрику.

Советы по установке выпускного отверстия сушилки

• Найдите подходящее место: Расположите распределительную коробку сушилки в удобном месте как для шнура сушилки, так и для вентиляционного отверстия. По возможности сушилки должны располагаться вблизи наружной стены, чтобы минимизировать длину вентиляционного канала.
• Расположите розетку на удобной высоте: Местные правила обычно не указывают высоту установки розеток для сушилки, но полезно иметь возможность дотянуться до вилки, не выдвигая сушилку полностью из стены. Обычно достаточно высоты от 30 до 36 дюймов от пола, чтобы вилка была доступна, но при этом она была скрыта за сушилкой.
• Правильно сориентируйте выпускное отверстие: Расположите выпускное отверстие так, чтобы L-образный (нейтральный) паз находился внизу. Это гарантирует, что шнур сушилки будет проходить вниз от розетки.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Электробезопасность: безопасность и здоровье для электротехнических профессий . Министерство здравоохранения и социальных служб США.

2. Изменения национального электротехнического кодекса в 1996 году и участие США в деятельности Международного энергетического агентства, связанной с безопасностью фотоэлектрических систем и подключением к сети. Национальные лаборатории Sandia при Министерстве энергетики США.

3. NEC 2017. Национальная ассоциация противопожарной защиты.

4. Опасность домашней электропроводки. Комиссия по безопасности потребительских товаров.

5. Издание NEC 2017 г. Глава 60 Стандарты строительных норм и правил, часть 6 Электрические установки . Департамент труда и промышленности Монтаны.

Как подключить розетку с четырьмя проводами

Вам может быть интересно, как подключить розетку с четырьмя проводами. Прежде чем начать, вы можете задаться вопросом: почему у меня в розетке четыре провода?

В среднем розетки с четырьмя проводами или четырьмя наборами из двух проводов должны быть правильно заделаны с помощью гаек. Из каждой группы проводов должны быть выведены концы проводов, чтобы к каждой клемме на розетке приходился один провод. Это гарантирует отсутствие ослабленных соединений на выходе.

Или вам может быть интересно: как подключить розетку с 4 розетками? Это вопросы, которые мы рассмотрим в этой статье. Кроме того, вы можете захотеть узнать, почему у вас четыре провода в выключателе света. К счастью, это простое и недорогое решение.

Содержание

Как подключить розетку с 4 проводами

В случае четырехпроводной розетки два черных и два белых провода связаны вместе. Они выполняют разные функции и должны быть подключены таким образом, чтобы обеспечить безопасность. Если вы удалили розетки из цепи, единственный способ изменить проводку — обратиться к профессиональному электрику. Поскольку каждый провод служит разным целям, вы должны рассматривать схему как единое целое. Замена проводки четырехпроводной розетки требует помощи специалиста.

Чтобы подключить розетку с четырьмя проводами, сначала необходимо отключить прибор от источника питания. Подсоедините черный и белый провода к серебряному и медному винтам. Затем подключите черный провод к белому винту. Наконец, подключите четыре провода от розетки с помощью гайки для проводов. Помните, что черный и белый провода должны быть соединены парами или группами, поэтому убедитесь, что они уложены один над другим.

Почему у меня в розетке 4 провода?

Большинство розеток оснащены четырехпроводными клеммами. Один провод черный, другой белый. Каждый провод отвечает за свою функцию или может быть в зависимости от того, как он подключен. Черный и белый провода подают питание к розетке и другим приборам в цепи. Белые провода позволяют току проходить через розетку и обратно на панель. Когда вы заметите четырехпроводную розетку, вы можете задаться вопросом, что происходит. Есть несколько возможных объяснений.

Во-первых, розетка с более чем двумя проводами находится в параллельной цепи. Параллельная цепь состоит из двух розеток и нескольких выключателей, соединенных в гирляндную цепь. Каждая розетка имеет два черных и белых провода для подачи электроэнергии на осветительный прибор и один для нейтрального положения. Часто в одной розетке бывает четыре провода. В последовательной цепи черный и белый провода подают электрический ток к каждому светильнику и замыкают цепь.

Как подключить 4-контактную розетку?

Чтобы установить электрическую розетку с четырьмя розетками, вам нужно знать, как ее подключить. Существует два разных типа кабелей: провод цепи под напряжением, который идет от источника питания, и провод цепи нейтрали. Провода цепи под напряжением идут к розеткам с разными цепями, а провода нулевой цепи идут к розеткам с той же цепью. После того, как вы нашли розетки, мы должны прикрепить два кабеля под напряжением.

Процесс относительно прост. Вам нужно будет удалить старую розетку. Во-первых, удалите розетку из электрической коробки. Если у вас металлическая розетка, удалите провод, вытянув его наружу. Затем отсоедините электрические провода от розетки плоскогубцами или отверткой. Сфотографируйте старую розетку, чтобы лучше понять, как должны крепиться провода.

После отключения питания пропустите электрические кабели через отверстия в стенах, а затем вкрутите винты в крепежную скобу. Настоятельно рекомендуется использовать тестер напряжения для проверки каждого провода. Когда проводка завершена, вы готовы прикрепить электрическую розетку к коробке. Этот процесс должен занять всего несколько минут.

Почему в моем выключателе света 4 провода?

Существует два типа выключателей света. Трехпозиционные и четырехпозиционные переключатели. Трехпозиционные переключатели имеют два положения тумблера, а четырехпозиционный переключатель имеет четыре контакта. Когда переключатель находится в верхнем положении, ток протекает через две клеммы, а остальные три являются проходными.

Если вы хотите узнать, как подключить выключатель света, выполните следующие простые шаги: Во-первых, проверьте свою электрическую коробку, чтобы увидеть, есть ли какие-либо многожильные кабели. Если это так, все они могут войти через одно и то же отверстие и быть подключены к белому проводу выключателя с помощью оранжевой гайки. Затем проверьте осветительную арматуру, чтобы убедиться, что нет оборванных проводов. Если переключатель не работает, убедитесь, что он заземлен металлической распределительной коробкой.

Если в цепи нет других индикаторов, дважды проверьте цепь с помощью вольтметра или бесконтактного детектора напряжения. Прикоснитесь щупом вольтметра к зеленому винту заземления рядом с переключателем. Если вы заметили один провод на выключателе, скорее всего, это лампочка. Это могло быть случайно оставлено включенным, когда панель выключателя отсутствовала. В этом случае убедитесь, что цепь отключена, прежде чем включать выключатель.

Как установить розетку GFCI с 4 проводами?

Если вы устанавливаете розетку GFCI с четырьмя проводами, вам нужно знать, что это за провода. Линейные провода являются вводом питания. Используя тестер напряжения, определите, какой из них горячий, а какой нейтральный. Вы можете пометить линейные провода. Черный линейный провод входит в отверстие для горячей линии, а белый — в отверстие для нейтральной линии. Убедитесь, что провода надежно закреплены.

Если вы устанавливаете розетку GFCI, вам потребуется как минимум три провода. Когда розетка имеет четыре провода, она будет работать до тех пор, пока в ней есть хотя бы три провода. Если в розетке шесть проводов, вы можете подключить все четыре к GFCI с помощью косичек. Затем вы можете подключить косички к винтам на новой розетке GFCI.

В некоторых случаях провод заземления может не понадобиться. Розетка GFCI устанавливается в соответствии с местными и национальными нормами GFCI. Использование тестера цепи может помочь вам выявить любые проблемы и определить, какие розетки необходимо заменить. После установки розетки GFCI обязательно протестируйте ее, чтобы убедиться, что она работает правильно. Затем приступайте к установке других розеток.

Какой провод горячий, если оба провода одного цвета?

В вашей цепи есть два черных провода: один — горячий, а другой — нейтральный. Горячий провод несет электричество, а нейтральный провод замыкает цепь. Если оба черные, они оба горячие. Так какой провод горячий? Как вы можете сказать? Читай дальше что бы узнать! Это может избавить вас от многих неприятностей позже. Также очень важно, чтобы вы знали разницу между ними!

Важно знать, что два черных провода, подключенных к выключателю, оба горячие. Один провод получает питание от панели, а другой используется для управления другими устройствами. Но иногда оба горячие, и важно знать, какой из них горячий. Часто человек не знает, что два провода одного цвета, поэтому не знает, какой из них горячий.

Имеет ли значение, какой провод куда идет в розетке?

Вам может быть интересно, имеет ли значение, какой провод куда идет в розетке. Ответ прост. Хотя белый и черный провода всегда одинаковы, вы можете обнаружить, что они подключены в другом порядке. Однако нет необходимости выравнивать провода. Вы можете соединить две розетки вместе, используя другой кабель и винт. Для белого провода убедитесь, что он вставлен в серебряный разъем от белого.

Могу ли я использовать трехштырьковую розетку с 4 проводами?

Вы не можете заменить трехконтактную розетку на четырехпроводную, если вилка не имеет провода заземления. Вы можете получить заземляющие ремешки на Amazon, или короткие отрезки провода обычно доступны в магазинах товаров для дома. Однако вы не можете использовать четырехпроводную розетку в трехконтактной розетке, если не знаете, как ее подключить.

Нередко в доме с 4 проводами можно увидеть трехконтактную розетку. Это связано с тем, что NEC, который регулирует электрические системы в Соединенных Штатах, требует, чтобы во всех новых домах были розетки с 3 проводами. Однако, когда NEC приняла решение о четырехпроводных розетках, она признала, что замена розетки и провода в стене может быть непрактичной или экономически неэффективной. Таким образом, это позволило домовладельцам продолжать использовать розетки с тремя контактами и просто заменить шнуры с тремя контактами на своих приборах. Соединить эти два типа шнуров несложно, если вы знаете, как это сделать.

В чем разница между трехконтактной и четырехконтактной электрической розеткой?

Если вам интересно: «В чем разница между трехконтактной и четырехконтактной электрической розеткой?» ты не один. Если вы похожи на большинство людей, вы, вероятно, понятия не имеете! В этой статье вы узнаете об основных различиях между этими двумя типами вилок и о том, почему один тип лучше другого.

Несмотря на название, основное различие между трехконтактной и четырехконтактной электрической розеткой заключается в проводе заземления. В старых трехконтактных розетках нейтральный и заземляющий провода соединялись вместе. Это создавало опасную ситуацию для потребителей, поскольку ток мог протекать через заземляющий провод прибора и подавать напряжение на металлический корпус. К счастью, большинство розничных продавцов продают сменные шнуры для приборов.

Четырехжильный шнур состоит из двух горячих проводов и одного нейтрального провода. Нулевой провод привязывается к металлическому корпусу сушилки. Старые трехконтактные розетки соединяли нейтральный и заземляющий провода вместе. Это делает их совместимыми с кодом. С другой стороны, четырехштырьковая розетка содержит четыре провода. А у четырехжильного шнура провод заземления отделен от проводов накала.

Как соединить четыре провода с двумя проводами?

Возможно, вы спрашиваете себя: «Как соединить четыре провода с двумя проводами?» или «Как подключить розетку с четырьмя проводами», и вам, вероятно, интересно, можно ли просто скрутить их вместе. Но это может быть не лучшим решением, поэтому вот что вы можете сделать вместо этого. Вы можете туго скрутить их вместе, используя изоленту, чтобы они не запутались. В качестве альтернативы вы должны использовать проволочные гайки.

При подключении четырехпроводной линии электропередач к двухпроводной сначала следует узнать необходимое напряжение на двухпроводной линии. Обычно двухпроводная линия имеет один красный горячий провод, один черный провод и белый общий провод. Он также содержит заземляющий провод. В обеих ситуациях вы всегда должны использовать распределительную коробку для хранения проводки.

Разница между двухпроводным и четырехпроводным кабелями для технологических приборов

При выборе нового технологического прибора важно выбрать правильный тип кабеля для приложения. Обычно предпочтительны двухпроводные устройства, но также доступны 4-проводные устройства. В некоторых случаях можно использовать 2-проводной преобразователь с локальным источником питания с общим контуром. В этой статье рассматриваются различия между двумя типами кабелей. Мы также обсудим, чем они отличаются друг от друга, а также преимущества и недостатки каждого из них.

Основное различие между двухпроводной и четырехпроводной системами заключается в количестве используемых проводов. Двухпроводные системы используют одни и те же провода для питания и сигнала, а четырехпроводные устройства имеют отдельные провода питания и сигнала. Однако двухпроводные системы не могут быть установлены на четырехпроводной панели управления. Четырехпроводные системы лучше всего подходят для невоспламеняющихся сред или опасных зон, где количество проводов ограничено.

В то время как двухпроводной RTD можно откалибровать для устранения ошибок, четырехпроводная модель включает четвертый провод. Разница между двухпроводными и четырехпроводными РДТ заключается в их конструкции и применении. Двухпроводной RTD предназначен для слаботочных приложений с высоким сопротивлением, а также для приложений, где не требуется высокая точность.
