Как сделать Проект на газификацию частного дома своими руками и согласование: технические условия

Дома в частном секторе можно отапливать, используя различного вида котлы. Это может быть электрический, дизельный, твёрдотопливный и, несомненно, газовый. В большинстве своём хозяева частных домов предпочитают устанавливать газовое оборудование.

Причиной всему цена – газ самый недорогой вид топлива. Конечно, сам процесс газификации – удовольствие дорогое. Но экономия при оплате за отопление быстро покроет расходы на установку газового оборудования.

В том случае, когда вы твердо решили газифицировать свой дом, вам необходимо знать, что для этого нужно: разрешительные документы, какие предстоят работы, цена этого вопроса.

[contents]

Каждому понятно, что производить газификацию частного дома необходимо при соблюдении определенных правил и норм.

Как правило, процесс газификации в данном населенном пункте будет осуществлён при наличии проложенной магистрали.

В таком случае проект будет включать 2 пункта:

1. порядок подключения к ней
2. подсчёты продолжительности труб, которые потребуются для подвода газа к самому дому.

При отсутствии магистрали в вашем населенном пункте, может разрабатываться проект автономной газификации. При таком положении дел, плюс к вышеуказанному, нужно определить место размещения газгольдера, а также существующие способы подключения котла к нему.

Содержание:

Требования к газификации дома

Газификация частного сектора осуществляется согласно установленных законодательством нормативов.

Получить разрешение врезаться в магистраль либо подключиться можно при соблюдении всех условий:

• на правах собственности вы являетесь владельцем дома и участка;
• в вашем доме есть помещение, которое установленным требованиям подходит для установки котла.

К помещению, где будет установлен котёл мощностью до 60 кВт , также существуют определённые требования:

• это нежилая комната, часто это может быть кухня либо специально предназначенное помещение
• котёл может устанавливаться на любом из этажей, не исключается и цокольный
• объём помещения должен быть равен либо больше 15 куб. метров. Допустимое отклонение – 20 см в одну либо в другую сторону
• высота потолка может быть не менее 2 м 50 см
• обязательно наличие окна с форточкой
• как минимум трёхкратный объём вытяжки.

При соблюдении всех вышеуказанных условий, приступаем к сбору документов для газификации.

Вам потребуется:

• копия технического паспорта на дом, выданного БТИ
• документация на всё закупленное вами газовое оборудование.

Далее требуется посетить следующие инстанции:

• первым в списке будет посещение местного архитектурно-планировочного управления. Именно в их ведении находится газификация частных домов. В этой организации вам необходимо получить письменное разрешение.
• следующим визитом станет посещение пожарной службы либо ЖКХ. Далее следует вызов на дом инспектора, который проведёт обследование дымохода. После чего при соблюдении всех требований, т.е. наличия и работоспособности дымохода, инспектор выдаёт хозяину соответствующий акт.
• следующим по списку будет посещение местного Горгаза либо отделения Облгаза и получение технических условий, для проведения в дом газа. В этой инстанции вам необходимо написать заявление по предоставленному бланку. В нём потребуется указание примерного потребления объема газа в час. Такое заявление рассматривается 2 недели. После этого владелец получит технические условия.

После ознакомления с документами, полезно будет знать, какие существуют виды газопроводов их преимущества и недостатки.

Согласно тому, как газопровод будет расположен относительно земли, выделяют подземный и надземный, их отличие в способе ввода в здание не только внутренних сетей газоснабжения и стояков, но и всех потребляющих газ приборов.

Рассмотрим подземный газопровод

Построить газопровод под землёй дороже, чем над землёй (приблизительно на 60%). Но он не теряет свою популярность. Объяснение этому вполне логическое – у таких труб наибольшая защита, по сравнению с надземными, и более продолжительный срок службы. Для окружающей среды они опасны в меньшей степени.

Следует учитывать, что при прокладке подземного газопровода требуется либо частичное ограничение движения на отдельном участке дороги либо полное перекрытие движения. Для этого составляются необходимые схемы монтажной организацией. Следующим этапом станет согласование с отделом ГИБДД схемы ограничения движения и заграждения мест, где будут проводиться работы по прокладке газопровода. После прохождения процедуры согласования выдаётся ордер на выполнение такого рода работ.

Газопровод над землей

Второй вид – газопровод проложенный над землёй, который также имеет свои плюсы и минусы. Отрицательной стороной в таком газопроводе можно назвать подверженность коррозии открытых участков газопровода, а также простоту самовольного подключения. В этом плане надёжным считается подземный газопровод.

Проведём сравнение двух видов газопровода, ведь зная некоторые нюансы, вам будет принять верное решение:

1. Когда известно, что в вашем населённом пункте, для грунта характерна высокие показатели коррозийности, в такой ситуации наиболее правильным будет отдать предпочтение надземному газопроводу.
2. Если ваш дом располагается недалеко от высоковольтной ЛЭП, в этой ситуации стоит отдать предпочтение монтажу подземного газопровода.
3. В случае, когда при подземной укладке газопровода потребуется проложить газопровод по всему участку соседей, чтобы избежать лишних недоразумений и получить разрешение соседей, уместным будет выбрать надземный тип газопровода.

4. В ситуации, когда укладка газопровода будет проходить через дорогу, можно скомбинировать газопровод: участок под дорогой сделать подземным, а на земельном участке – надземным.

Отдавая предпочтение тому или другому виду газопровода, стоит разобраться в том, какие трубы применяются для укладки газопровода. В недавнем прошлом трубы для газопровода были только стальными. Сегодня популярность приобрели полиэтиленовые трубы, они ничуть не проигрывают стальным.

Виды труб для газопровода

Пластмассовые трубы характеризуются множеством преимуществ:

• У них повышенная устойчивость к отрицательному влиянию разнообразных химических соединений, а также факторов окружающей среды.
• Прочность у них сочетается с достаточной пластичностью, что даёт возможность проложить газопровод в населённых пунктах с особенно суровым климатом (при температуре до минус 45 °C, такие трубы сохраняют ударную прочность).
• Т.к. пластмасса не проводит электрический ток, полиэтиленовые трубы бесчувственны к действию блуждающих токов, а значит у них надежная защита от электрохимических разрушений. Именно по этой причине такие трубы не требуют дополнительной защиты при укладке в грунт;
• Масса полиэтиленовых труб семикратно меньше, чем стальных. Что важно, их доставляют в специальных компактных бухтах, коим намного упрощается транспортировка;
• Выполнять монтаж этих труб легко и удобно
• Срок службы полиэтиленовых труб превышает таковой у стальных в два, а иногда и в три раза лет, и достигает 50 и более лет.

Необходимо помнить! Ввод труб в дом и их развод в доме производится только стальными трубами.

Как и у всех товаров, трубы из полиэтилена имеют и определённые ограничения:

• В районах, где температура воздуха опускается ниже 45 °C, а также в районах с сейсмичностью превышающей 6 баллов, запрещено использовать при прокладке газопровода полиэтиленовые трубы;
• Применять полиэтиленовые трубы при проведении газопровода запрещено как над землёй, так и на земле, в каналах, тоннелях и коллекторах, а также в зданиях;
• Запрещена укладка газопровода из таких труб на участке, где планируется обустройство переходов через искусственные либо естественные преграды.

Виды котлов или как сделать правильный выбор?

Далее стоит рассмотреть виды котлов, для того, чтобы сделать правильный выбор. Современный рынок предоставляет огромный выбор газового оборудования. Котлы бывают двух видов: настенные и напольные.

Настенный газовой котел отличается компактностью, встроенной автоматической системой безопасности, наличием расширительного бака и циркуляционных насосов, и что немаловажно -сравнительно невысокой стоимостью.

Обычно, их предназначение – обогрев помещения, общая площадь которого составляет не более 150 кв. метров и обеспечение горячей водой двух кранов.

Отличительная особенность напольных газовых котлов — широкие возможности по выбору мощности оборудования, функцией которого станет обогрев помещения больше 150 кв. метров. Такой котёл сможет обеспечить должное поступление горячей воды при дополнительной установке бойлера.

Теплообменники в котлах изготавливают из чугуна или стали. Чугунный теплообменник имеет длительный срок эксплуатации (примерно от 20 до25 лет, в сравнении стальной  от 10 до 15 лет), это обеспечивает высокий показатель коррозийной стойкости.

Теплообменник из чугуна, обычно, состоит из секций, это даёт преимущество при аварии. Т.е. демонтажу подвергается не весь котёл, изоляции подвергаются лишь повреждённые участки. Необходимо помнить, такой котёл характеризуется высокой как механической, так и термической чувствительностью. В связи с этим, подпитывать холодной водой можно только в случае полного остывания теплообменника.

Газовый котел с теплообменником из стали при сравнении с вышеназванным котлом, имеет преимущества по стоимости и он более маловесный. Отличительной чертой котла с теплообменником из стали является устойчивость к механическим воздействиям, но отрицательная черта — подверженность коррозии. Вес котла с теплообменником из чугуна составляет 114 килограмм, а вес такого же котла с теплообменником из стали примерно 60 килограмм.

Ещё одна разновидность котлов — энергонезависимые и энергозависимые.

Котлы с энергонезависимостью, характеризуются естественной циркуляцией, но в тоже время имеют внушительный список недостатков:

• сам трубопровод имеет большой диаметр,
• присутствует открытый расширительный бак,
• требуется особая установка системы, для обеспечения нужного уклона,
• наибольший – нет возможности регулировки температуры воздуха в доме.

Вместе с этим комната, в которой предполагается установить котёл с открытой камерой сгорания, должна быть обеспечена приливной и вытяжной вентиляцией, а также дымоход.

Если говорить об энергозависимых котлах, то они оснащены закрытым расширительным баком, циркуляционными насосами и полной электронной автоматикой управления котлом.

В связи с этим, их бесспорно можно назвать мини-котельной. Но при этом следует учесть немаловажный факт, что обеспечение бесперебойной работы всей отопительной системы зависит от стабильного напряжения сети в 230±10% при наличии стабилизатора напряжения.

Для котлов с естественной вентиляцией необходимым условием для бесперебойной работы отопительного газового оборудования становится дымоход. Бывают внутренними, проходящие через перекрытие и кровлю самого дома, а также наружными, которые смонтированные вдоль наружной поверхности стены.

Выбрать оптимальный дымоход может только специалист

Потребителю лишь необходимо знать несколько несложных правил:

• диаметр горловины котла не должен быть больше внутреннего диаметра дымохода;
• минимальное количество всевозможных изгибов и колен на пути дымовых газов;
• обязательно при монтаже дымохода нужно обеспечить условия, которые исключат образование конденсата.

Оптимальными по соотношению качество и цена стали дымоходы, изготовленные из нержавеющей стали.

Они могут быть однослойными либо двухслойными. Однослойные используются для прокладки дымохода внутри помещения. Их весомый недостаток — образование обильного конденсата, который образуется при использовании современных отопительных газовых сооружений для отвода дымовых газов.

Двухслойные дымоходы, выполнены из двух слоев стали, пространство между которыми заполнено утеплителем, такое устройство обеспечивает уменьшение количества образующегося конденсата.

Когда с оборудованием определились, приступаем к разработке проекта

Таким вопросом занимаются либо сотрудники Горгаза либо инженеры-проектировщики какой-либо специализированной организации.

Разработка проекта включает в себя составление схемы прокладки труб к дому, определение места ввода магистрали в дом.

Стоимость процедуры зависит от протяжённости труб, которые будут использоваться для подключения вашего дома к газопроводу.

При автономной газификации, которая производится с помощью газгольдера, в проекте определяют место установки такового.

Выбирать участок для монтажа газгольдера, нужно учитывая следующие требования: он располагается не ближе, чем в 2-х метрах от ограждения участка и не ближе 5-ти метров от самого строения.

Когда процесс составления проекта позади, требуется его согласовать с техническим отделом организации, занимающейся поставкой газа в данный регион, следующий этап — подписание договора с организацией для проведения работ по подключению. При завершении подключения дома к магистрали, хозяевам дома помимо всего остального необходимо заключить договор на сервисное обслуживание оборудования.

Подключить дом к централизованной магистрали — удовольствие не из дешевых.

Общая стоимость газификации включает в себя:

• сбор документов, куда входит оплата различных госпошлин;
• составление проекта, цена разработки проекта зависит от степени его сложности и может варьировать в широком диапазоне
• разводку самого газопровода
• врезку в магистраль
• цену котла, радиаторов, труб и т. п.

Автономная газификация обойдется, конечно же, еще дороже.

Рейтинг

( Пока оценок нет )

1 12 576.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Проект на газификацию частного дома в Москве, заказать проект автономной газификации дома в компании «Астин-групп»

Централизованная или автономная газификация — это наиболее оптимальное решение для обеспечения комфорта и создания нужных условий жизни. Она намного доступнее систем печного, дизельного и электрического отопления при подключении, а с учетом невысокой стоимости газа — гораздо дешевле и в процессе эксплуатации. Экономические преимущества сопровождаются и явными функциональными достоинствами — к газопроводу можно подключить разное оборудование (отопление, нагрев воды, приготовление пищи).

Однако для обеспечения надежной работы системы ее нужно правильно установить, поэтому проект газификации частного дома должен быть составлен профессионалами. Малейшие ошибки, допущенные при гидравлических, теплотехнических или конструктивных расчетах, способны не только снизить комфорт пребывания или привести к выходу из строя дорогостоящего оборудования, но и поставить под угрозу жизнь людей.

Для чего нужен проект автономной газификации частного дома?

Без проектно-сметной документации невозможно проводить даже незначительные работы, связанные с газопроводами и газовым оборудованием. Кроме того, над ее составлением могут работать исключительно специализированные организации, имеющие соответствующие допуски и свидетельства, которые подтверждают членство в СРО.

Проект необходим для корректного выбора газового оборудования, обеспечения безопасности газифицируемого объекта и точного подсчета расходов на газификацию.

Состав проектов газификации частных домов

Проектная документация включает:

1. Технические условия (ТУ), необходимые для подключения к газовым магистралям.
2. Ситуационный план, полученный в городской администрации.
3. Схему здания с обозначением точек расположения оборудования.
4. Протоколы геодезических исследований участка.

В технических условиях содержатся данные о расстановке газового оборудования, трассировке газопровода в доме и на улице, размещении дымоходов и вентиляционных каналов. Кроме того, ТУ включают информацию о расположении объекта и характеристиках магистрали, а также сведения по котлу и счетчику. Если же площадь дома превышает 300 м², то для получения технических условий потребуется дополнительно провести теплотехнические расчеты.

Почему выгодно заказать проект газификации частного дома у нас?

Компания «Астин-групп» осуществляет проектирование автономной газификации частных домов. Материально-техническая база и многолетний опыт работы позволяют разрабатывать экономически выгодные решения для обеспечения снабжения объектов любого масштаба. Проектирование осуществляется в соответствии с действующими законодательными нормами и высокими внутренними стандартами качества компании. Мы имеем все необходимые разрешения для выполнения таких работ и обладаем квалифицированным кадровым составом для решения задач любой сложности.

Услуги оказываем в Москве, Санкт-Петербурге и других городах — у нас более 30 представительств по всей России. Осуществляем полную информационно-консультационную поддержку клиентов, предоставляем помощь в согласовании документации и выполняем профессиональный монтаж оборудования.

Чтобы заказать проект газификации частного дома, позвоните по контактному номеру в Москве или оставьте заявку на сайте.

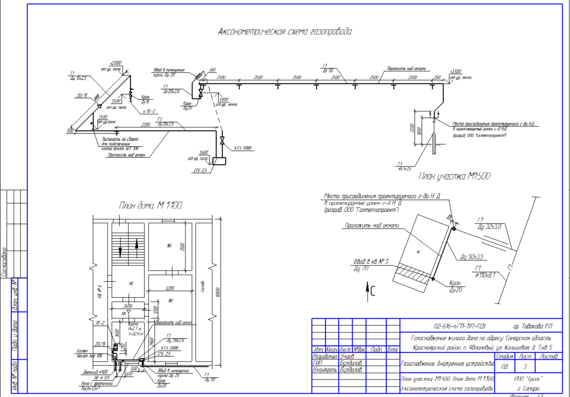

схемы систем газоснабжения

Что делать, если есть дом, но к нему не подключена газовая магистраль? Ответ прост – нужна автономная газификация частного дома, обеспечивающая подачу голубого топлива к газовой плите и котлам отопления. Задача непростая, требует тщательного проектирования, четкого соблюдения строительных норм и специальных знаний.

Но все же стоит рассмотреть этот вариант газификации более подробно, так как он имеет множество преимуществ. Мы расскажем, как работает система, какие рабочие узлы входят в автономный комплекс.

Опишем особенности эксплуатации газгольдерного и баллонного газоснабжения, а также правила проектирования, проектирования и монтажа местного газопровода.

Содержание статьи:

• Как это работает?
• Что нужно знать о сжиженном газе?
• Что такое газовые баллоны?
• Особенности баллонного газоснабжения
• Проект и документация
• Монтаж автономного газопровода
• Выводы и полезное видео по теме

Как это работает?

Газовая плита, подключенная к баллону со сжиженным газом, — обычное явление. По такому же принципу можно подвести голубое топливо к газовому котлу, чтобы обеспечить отоплением и горячей водой весь дом. Нужен только бак большего размера или даже несколько баллонов со сжиженным газом.

В качестве топлива в таких системах используется аналог природного газа, который состоит из смеси бутана и пропана. Эта смесь называется LPG – сжиженный нефтяной газ.

Галерея изображений

Фото

Газгольдер — герметичная емкость, предназначенная для хранения и порционного потребления сжиженной газовой смеси в качестве топлива для работы газовых плит и котлов в негазированных жилых домах и коммерческих объектах

Использование газгольдера позволяет Вам для газификации частных домов, придорожных кафе, мини-гостиниц и т.п. газом, если подключение к централизованной линии газоснабжения невозможно или затягивается на длительный срок

Установка газгольдера избавляет от необходимости постоянно заправлять газовые баллоны, потому что его объем намного больше

Все трудности при эксплуатации заключаются в строгом соблюдении правил эксплуатации. Их не разбить — газ взрывоопасен

Газгольдер для газификации загородного дома

Резервуар подачи газа без подключения к магистрали

Простота установки и эксплуатации

Емкость для хранения взрывчатых веществ

Для организации системы автономной или альтернативной газоснабжения дома необходимо объединить в единую систему следующие элементы:

• Резервуар для хранения СУГ — один или несколько;
• испаритель (регулятор давления) для газа;
• ;
• средства управления системой
• приборы, работающие на сжиженном газе: плита, колонка, котел и др.

Специальные газовые приборы для автономного газоснабжения загородного дома не нужны. Если котел или колонка может работать от магистральной газовой сети, то к ней можно подключить баллон или газгольдер. Это очень удобно, если в будущем планируется подвести к дому централизованный газопровод, не придется менять оборудование.

Автономное газоснабжение частного дома обычно осуществляется с помощью специального резервуара — газгольдера, от которого по трубам распределяется сжиженный газ (+)

Основная причина, по которой владельцы частных домов отказываются от электрического и твердого топлива благо газовых агрегатов – это относительно низкие эксплуатационные расходы.

Газ, в том числе сжиженный, дешевле электричества или угля. Разница покрывает даже затраты на установку автономной системы газоснабжения.

Еще одно преимущество — высокая степень автоматизации оборудования. Если работа газопотребляющих приборов настроена правильно, то они будут включаться и выключаться автоматически, при этом нагревая теплоноситель и/или горячую воду до заданной температуры.

Это удобно, а также позволяет оптимизировать расход газа. При соблюдении всех мер безопасности сжиженный газ можно хранить очень долго, взяв только необходимое количество. Заправлять бензобак или баллоны можно только один-два раза в год.

Что нужно знать о сжиженном газе?

И пропан, и бутан в сжиженном состоянии занимают очень мало места, поэтому СУГ так удобно использовать для автономного газоснабжения. Как только клапан бака открывается, давление внутри падает.

Часть газа переходит из жидкого состояния в газообразное, а затем собирается в верхней части баллона. По газовой трубе топливо движется к устройству, потребляющему газ.

Процесс протекает непрерывно, что позволяет в значительной степени автоматизировать операции, связанные с работой альтернативной газовой системы. При закрытии вентиля баллона давление стабилизируется, и переход газа из жидкого состояния в газообразное прекращается.

С любым горючим веществом следует обращаться осторожно, и сжиженный газ не является исключением. Объем заполнения бака сжиженным газом должен быть не более 85%. Это позволяет оставить часть пространства, чтобы топливо могло высвободиться при нагреве бака, при этом давление внутри емкости не достигло критического уровня.

Пропан при нагревании расширяется быстрее, а бутан медленнее. Соотношение этих компонентов в баллонах разное, поэтому одни баллоны можно использовать зимой, а другие только летом.

Летом температура окружающей среды может значительно повышаться, газовые баллоны естественным образом нагреваются, а газ внутри расширяется. Этот момент следует учитывать при планировании альтернативного газоснабжения.

Баллоны, предназначенные для использования летом, не должны использоваться зимой, но по другим причинам. Низкие температуры препятствуют повышению давления в цилиндре, а в «летнем» варианте эта способность смеси уже снижена. При неправильном выборе баллона его действие будет малоэффективным.

Чтобы использовать одну и ту же емкость со сжиженным газом в любое время года, необходимо обеспечить для нее стабильную температурную среду. Этого можно добиться, поместив емкость в землю. Погружение должно быть достаточно глубоким – ниже уровня промерзания.

Фотогалерея

Фото

Желающие организовать автономную систему газоснабжения могут подобрать бак исходя из индивидуальных потребностей в газе. В продаже есть большие газгольдеры, которые могут обслуживать пару котлов, газовую плиту, конвекторы и схему уличного освещения, или компактные сосуды для дачи

По способу размещения на площадке газгольдеры делятся на модели для наземной и подземной установки. Наземная установка дешевле, но цена их выше из-за повышенной прочности корпуса

Разрабатывается котлован для установки газгольдеров, погружаемых в землю. Они не боятся перепадов температур и механических воздействий, но сосуды должны свободно держать давление грунта

По геометрической направленности газгольдеры делятся на горизонтальные и вертикальные. Горизонтальный подходит для больших площадей

Вертикальные модели занимают в плане минимум места, но для подземной установки требуют рытья глубокого котлована с укреплением стенок опалубкой

Если газ будет подключаться только к конвекторам или к печке в стране достаточно небольшого баллона

По возможности передвижные газгольдеры делятся на мобильные и стационарные. Мобиль оснащен колесами или дополнен прицепом; для заправки их развозят на АЗС

Газгольдеры, устанавливаемые без погружения в грунт, должны быть защищены от атмосферных осадков специально сооруженным для них тентом, навесом или павильоном. Их корпус обтянут теплоизоляцией

Подбор баллонов под необходимый объем

Газгольдер наземный

Газгольдеры подземные

Горизонтальный вариант баллона для сжиженного газа

Газохранилище вертикального типа

Компактный газгольдер для временного использования

Передвижной газгольдер на колесах

Теплоизоляция наземных газохранилищ

Что такое газовые баллоны?

Газовыми баллонами называются специальные емкости, предназначенные для хранения сжиженного газа. Баллоны переменного объема широко используются в промышленности, но в быту следует использовать только газовые баллоны постоянного объема. Это связано с требованиями безопасности. Рабочее давление газа в бензобаке должно быть 16 атмосфер.

Газгольдер — устройство для хранения сжиженного газа, его конкретные характеристики для каждого дома определяются в соответствии с техническими условиями объекта (+)

Выглядит танк как цилиндр, хотя иногда встречаются и сферические модели. Объем может варьироваться в очень широких рамках – до пятидесяти тысяч кубометров, хотя для частного дома такие большие объемы и не нужны. Есть газгольдеры для установки под землей, но есть и наземные модели.

Выбор во многом зависит от характера использования газа. Для дач, которые зимой не используются, подойдет наземный газгольдер. Может быть использован .

Но если в доме или на даче люди живут круглый год, то обязательно нужно установить бак подземной установки.

Подземные газохранилища более востребованы, чем наземные модели, поскольку обеспечивают стабильную температуру хранения сжиженного газа

Хотя установка наземного газгольдера проще, проблем с его эксплуатацией больше. Из-за влияния высоких и нестабильных температур к таким устройствам предъявляются более строгие требования безопасности. Стоимость наземных установок также обычно выше, чем у подземных аналогов.

Как правило, наземные модели устанавливаются там, где не планируется большое потребление газа. Емкость будет периодически пустовать, поэтому нужно сразу подумать: стационарный или мобильный вариант вам больше по душе. Заправка мобильных моделей, оснащенных тягово-сцепными колесами, выглядит следующим образом:

Галерея изображений

Фото

дороже стационарных, так как в их комплектации есть все необходимое для перевозки на заправку: прицеп с устойчивой платформой и тент

В конструкции прицепа предусмотрена откидная крышка с пазами, в которые загоняются колеса цистерны. В передней части прицепа имеется лебедка, с помощью которой он натягивается на платформу прицепа

Борта прицепа оборудованы устройствами для прочной и надежной фиксации бензобака. Должна быть прочно закреплена, чтобы судно не раскачивалось при транспортировке

Заправка газгольдера осуществляется на ближайшей АЗС, имеющей оборудование для контроля наполнения цистерн

После заправки сосуда для хранения сжиженной газовой смеси необходимо снова установить его не прицепом и закрепить таким же образом

Возле дома газгольдер выгружен и отбуксирован на место. Подключаются к домашней газораспределительной системе

На месте установки передвижной газгольдер закрепляют устройствами, исключающими его случайное смещение, и закрывают тентом, предохраняющим от атмосферных осадков

После проверки герметичности соединения с помощью обычная мыльная пена, краны на газовых трубах открыты для подачи газа на оборудование

Шаг 1: Буксировка бензобака к прицепу

Шаг 2: Подъем контейнера на платформу

Шаг 3: Закрепление бензобака в прицепе

Шаг 4: Заправка бензобака на ближайшей станции

Шаг 5: Установка бака на платформу

Шаг 6: Подключение к системе газораспределения

Шаг 7: Защита от непогоды

Шаг 8: Подача газа к бытовой технике

При необходимости использовать наземную модель зимой, т.е. при низких температурах, нужно будет использовать испаритель. Это электроприбор, обеспечивающий безопасный нагрев бензобака.

В результате СУГ быстро переходит в газообразное состояние и поступает в систему, обеспечивая достаточное давление.

Подземные газгольдеры могут достигать объемов 50 куб.м., но для частного дома обычно требуется емкость меньшего размера

Подземные газгольдеры считаются более надежными и безопасными. Однако их установка потребует больше времени, затрат и усилий.

Это связано с масштабными работами. Установка выше нуля не допускается, и во многих регионах этот показатель составляет 1,5 м и более.

Содержимое бака, находящееся внутри грунта, почти полностью имеет температуру 5-8°С. Специальный испаритель для данной модели не нужен.

Для конкретного объекта и проекта газгольдер подбирается в соответствии с техническими условиями, разработанными на систему автономного газоснабжения. Обычно организация, которой доверен проект, сама занимается закупкой этого устройства, используя скидки, которые производители предоставляют таким покупателям.

Система управления бензобаком установлена ​​на его верхней крышке. Манометр позволяет контролировать давление внутри бака, которое не должно превышать критических пределов (+)

Самостоятельные поиски и покупка газгольдера обычно не дают владельцу участка возможности сэкономить, но увеличивают риск приобретение некачественного или неподходящего устройства.

На нашем сайте есть цикл статей по выбору и установке газгольдеров.

Рекомендуем прочитать:

Помимо газгольдеров, для автономного газоснабжения могут использоваться и баллоны со сжиженным газом. Одной такой емкости обычно недостаточно, несколько объединяют в общую сеть.

Особенности баллонного газоснабжения

Этот вариант обычно используется только для небольших дач со скромным потреблением газа. Некоторые установлены в отдельной комнате. Не рекомендуется выделять для этих целей комнату в жилом доме.

Для хранения баллонов лучше построить отдельное подсобное помещение, хотя допускается примыкание этого помещения к дому.

Комплект редукторов и манометров служит для соединения газовых баллонов в единую сеть. При необходимости пустые баллоны можно заменить заполненными.

Здесь следует сделать отдельный вход, а не дверь, ведущую из дома. Площадь помещения должна превышать размеры баллонов, которые будут там установлены, в восемь раз.

Внутренняя поверхность помещения должна быть покрыта огнестойкими материалами. Обязательное проветривание обязательно.

Предпочтительно использовать автономное газоснабжение с использованием комплекта газовых баллонов для небольшого дачного участка, чтобы не приходилось слишком часто беспокоиться об их заправке (+)

Иногда допускается хранение баллонов не в отдельном помещении , а в большом металлическом ящике вне дома. нельзя отапливать место хранения газовых баллонов; запрещены любые нагревательные приборы и, конечно же, использование открытого огня.

Если помещение готово, необходимо выполнить следующие операции:

1. Установите цилиндры вдоль одной из стенок.
2. Проложить газовые трубы от места хранения баллонов до приборов, потребляющих сжиженный газ.
3. Собрать систему из редукторов и манометров для параллельного соединения цилиндров.
4. Подключить баллоны и приборы к магистрали.
5. Проверка готовой системы в присутствии работников областного газового хозяйства.
6. Получить официальные разрешительные документы на эксплуатацию баллонной газовой системы.

Баллоны устанавливаются на специальные поддоны, при этом им необходимо придать строго вертикальное положение. В каждом баллоне содержится от 2,5 до 80 литров газа, исходя из этого норматива рассчитывается их общее количество. Такая система обойдется дешевле, чем полная подача газа с газгольдером, но заправлять баллоны придется довольно часто.

Галерея изображений

Фото

Баллоны — герметичные сосуды для хранения сжиженных газовых смесей, вместимость которых не превышает 120 литров. По строительным нормам их вместимость составляет 2,5; 5; 12; 27; 50 и 80 л

Горлышки бутылей емкостью до 27 л оснащены самозакрывающимися клапанами. Угловые краны с регуляторами давления размещаются на горловине баков 50 и 80 л.

Резервуары для хранения, транспортировки и дозированного потребления газа являются изделиями многоразового использования. По мере опустошения их перевозят на заправочную станцию ​​для пополнения отработанного топлива

При транспортировке баллоны укладывают горизонтально или устанавливают вертикально с помощью деревянных прокладок. Заправочные баллоны должны иметь остаточное давление

Чтобы реже перевозить баллоны для заправки, используются группой. Эта группа называется установками сжиженного газа.

Баллоны устанавливаются либо в нежилых помещениях, либо снаружи в противопожарном шкафу, предохраняющем сосуды с газом от атмосферных явлений

Двери корпуса для газовых баллонов, расположенных на улице, должны быть оборудованы замком, стены должны быть оснащен вентиляционными отверстиями, редуктор должен быть герметизирован

При размещении в нежилом помещении необходимо соблюдать расстояние между оборудованием, выделяющим тепло, и баллоном. Между ним и плитой, например, должно быть не менее 1 м

Газовые баллоны стандартного объема

Запорно-регулирующая арматура газовых баллонов

Заполнение пустого газового баллона

Горизонтальное положение при транспортировке

Группа баллонов для домашнее отопление

Расположение баллонов в пожаробезопасном шкафу

Газошкафное оборудование

Удаленность от внутренних теплогенераторов

Проект и документация

«Собственная» газовая система должна быть такой же надежной и безопасной, как и централизованная магистраль. Халатность в этих вопросах недопустима, так как даже небольшая утечка газа может вызвать огромные проблемы вплоть до и даже привести к гибели людей.

Если у хозяина дома нет специальных знаний, то необходимо доверить специалисту с лицензией.

Место установки наземного или подземного газгольдера определяется не только удобством, но и расстоянием до отдельных объектов на участке (+)

Скорее целые проектные организации, имеющие право на проектирование и осуществление газификации этим занимаются жилые дома.

Это может быть как частное предприятие, так и специализированное подразделение газовой службы района, области и т.д. Частники берут за работу немного больше, чем госспециалисты, но и позаботятся об оформлении.

При работе с областным газом хозяину дома придется делать дизайн самостоятельно, но можно немного сэкономить.

При оформлении проекта вам придется не только сделать пару заявлений, но и приложить к ним ряд документов:

• паспорт собственника;
• свидетельство о праве собственности на землю;
• план участка;
• характеристики системы отопления и др.

Сначала специалисты разрабатывают технические условия на газификацию здания, в которых учитываются требования пожарной безопасности. Затем проводятся исследования на местах и ​​выбираются в соответствии с регламентом.

Газовый резервуар должен находиться на расстоянии:

• не менее 10 м от жилых домов;
• не менее 15 м от источников питьевой воды и других водоемов;
• не менее 5 м от деревьев и хозяйственных построек;
• не менее 2 м от ограждений.

Кроме того, нужно учитывать наличие линий электропередач вблизи места установки газгольдера. Минимальное расстояние до таких конструкций должно составлять половину высоты опоры. Еще одним важным моментом является наличие удобных подъездных путей для автомобиля с газовым баллоном для заправки бензобака.

На этапе проектирования также оцениваются особенности площадки: коррозионная активность грунта, уровень блуждающих токов и др.

На основании этих данных будет принято решение о характеристиках газгольдера, например, нужна ли дополнительная гальваническая защита, что скажется на цене устройства не в лучшую сторону.

Наземные модели газгольдеров обычно используются только летом. К этим резервуарам предъявляются более высокие требования по безопасности, чем к подземным аналогам.

Таким образом, определены технические условия на газификацию объекта. С их помощью специалисты составят проект, который включает в себя ряд документов: газгольдер, испаритель, характеристики конденсатора, план участка, план системы газопровода, рекомендации по заземлению, химзащите, молниезащите и др.

Эти документы должны согласовывать с пожарной инспекцией, службами газоснабжения, электриками, архитекторами, экологами и другими специалистами местных подразделений. Результатом оформления станет получение разрешения на строительство.

Монтаж автономного газопровода

Если владелец участка хочет снизить затраты на монтаж автономного газопровода, он может самостоятельно вырыть котлован под газгольдер. Но делать это нужно в строгом соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было сделано в полном соответствии с требованиями безопасности.

При монтаже автономной газовой системы следует применять наружную трубную прокладку, для соединения отдельных секций применяют только неразъемные соединения

Все газовые трубы должны прокладываться только открыто, их нельзя прятать под стяжку, фальшпанели или другие декоративные элементы. Тщательно продумайте план разводки сжиженного газа.

Проход таких коммуникаций через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) не допускается.

Процесс установки газгольдера в яму включает ряд традиционных этапов:

Фотогалерея

Фото

1 этап: Заключение договора с газовыми компаниями

2 этап: Доставка резервуара к месту установки

3 этап: Выравнивание и утрамбовка дна котлована

4 этап: Погружение газгольдера на бетонную плиту

Этап 5: Засыпка котлована оборудованием

Этап 6: Засыпка детской площадки травяным ковром

Этап 7: Прокладка газовой трубы в дом

Шаг 8: Установка люка на горловину бензобака

Еще один категорический запрет, связанный с монтажом газовых труб – разъемные соединения. Разумеется, разъемы нужны в начале сети, т.е. там, где сеть подключается к баллонам или бензобаку. И в конце при подсоединении трубы к котлу или колонке также необходимо поставить соединитель.

Но на всей протяженности автономного газопровода соединения нужно делать только цельными. О той части газопровода, которая проложена снаружи, необходимо позаботиться дополнительно.

Вся наружная сеть должна быть тщательно изолирована с использованием специальных огнестойких материалов. Кроме того, необходимо обеспечить отвод конденсата, это снизит вероятность коррозии труб.

Для удешевления монтажа автономного газопровода можно выкопать котлован для подземного газгольдера самостоятельно, но при этом необходимо руководствоваться проектной документацией

Газовый котел необходимо установить в отдельном помещении — понадобится . Его объем должен быть не менее 15 куб. м. В комнате необходимо сделать окно, площадь проема которого не менее половины кубометра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может быть серьезно повреждено.

На входе в котельную поставить дверь, открывающуюся наружу. Еще одним моментом, которым не стоит пренебрегать, является вентиляция котельной. Поток свежего воздуха должен быть постоянным для обеспечения сгорания газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в открытом огне в случае случайной утечки.

Газовый котел должен быть установлен в отдельном помещении с окном и дверью, открывающейся наружу. Отделка выполнена огнеупорными материалами.

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, возможна установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае необходимо обязательно установить в помещении с котлом систему контроля уровня вредных газов в воздухе.

Монтажные работы по автономной газификации газгольдером обычно занимают два-три дня. Но после их завершения следует оформить ряд документов и провести некоторые согласования. Проверка герметичности готовой системы должна проводиться под контролем специалистов облгаза и Ростехнадзора.

Перед засыпкой подземного газгольдера песком необходимо подождать около двух-трех недель после его установки

После проверки газгольдер засыпается песком, после чего нужно подождать около трех недель до первой заправки баллона сжиженным газом. Окончание работ должно быть оформлено актом приемки. При этом обычно заключают договор на оказание услуг.

Иногда удобнее пригласить разных подрядчиков для монтажа наружных и внутренних газопроводов. В этом случае специалисты рекомендуют разграничивать ответственность между исполнителями и оформлять этот момент отдельным актом. Не помешает позаботиться о страховании ответственности.

Выводы и полезное видео по теме

Подробности по установке газгольдера можно посмотреть в этом видео:

Процедура автономной газификации частного дома описана здесь:

Установка собственной системы газоснабжения на участке – задача хлопотная и затратная. Однако пользоваться собственным газом очень удобно; дозаправку можно делать всего пару раз в год.

Кроме того, такая система дешевле бесконечных счетов за электроэнергию, а твердое или жидкое топливо проигрывает газовому котлу в экономическом плане.

Задумались об обустройстве контейнеров для автономной газификации? Или вы уже установили газгольдер на дачном участке? Поделитесь, пожалуйста, с читателями своим опытом эксплуатации такой установки, расскажите, насколько оправданы финансовые затраты. Вы можете оставлять комментарии в блоке ниже.

Газификация частных домов: проект, документы, стоимость

Частные загородные дома можно отапливать котлами разных типов. Спросом пользуется как электрическое, так и дизельное и, конечно же, газовое оборудование. Большинство владельцев загородных домов предпочитают устанавливать котлы последнего типа. Безусловно, газификация частных домов должна производиться с соблюдением определенных норм и правил.

Типы проектов

Газовое оборудование, по сравнению с альтернативными устройствами, имеет ряд неоспоримых преимуществ. Главное преимущество отопления дома с его применением – дешевизна. Собственно сам газовый котел дороже электрического и даже дизельного. Однако, поскольку цена на «голубое топливо» довольно низкая, в дальнейшем владельцы дома могут сэкономить на отоплении немалые деньги.

Чаще всего газификацию частных домов проводят в тех населенных пунктах, где проложена магистраль. В этом случае проект включает способ подключения к нему, а также расчеты длины труб, необходимых для подвода газа к зданию.

Если в поселке нет автодорог, разрабатывается проект автономной газификации. При этом, помимо прочего, определяется местонахождение газгольдера и способы его подключения к котлу.

Какие нормы необходимо соблюдать

Газификация частных домов осуществляется в соответствии с правовыми нормами. Разрешение на врезку в магистраль или подключение к газгольдеру можно выдать только при наличии:

При выполнении обоих этих условий можно приступать к сбору необходимой документации для газификации и подбору наиболее подходящего оборудования.

Требования к помещениям

Газовый котел, согласно нормативам, может быть установлен только в таких помещениях:

• Нежилые помещения. Обычно котлы размещают на кухне или в специально выделенном помещении. Котельная может располагаться на любом этаже, в том числе и на цокольном этаже.

• Имеющие объем не менее 15 м ³ (допускается отклонение от нормы 0,2 м в большую или меньшую сторону) и высоту потолков не менее 2,5 м.

• Есть окно с открывающимся окном. Объем выхлопа должен быть не менее трехкратного.

Вышеуказанные нормы предусмотрены для котлов мощностью до 60 кВт. Газоснабжение дома на даче часто предполагает использование данного вида оборудования. Более мощные котлы частники устанавливают редко.

Какие документы потребуются?

Для газификации частного дома вам потребуется:

В какие инстанции нужно обратиться

В первую очередь владельцу загородного дома необходимо обратиться в местное архитектурно-планировочное бюро. В ведении данной организации находится газификация частных домов. Здесь вам нужно будет получить разрешение в письменной форме. Далее следует посетить пожарную часть (или ЖКХ) и вызвать на дом инспектора для осмотра дымохода. При наличии и работоспособности собственникам дома выдается на руки соответствующий акт.

Затем необходимо будет обратиться на местную АЗС или в филиал облгаза и получить технические условия на проведение газа в дом. Здесь вам нужно будет написать заявление на бланке, предоставленном сотрудниками. Он должен указывать приблизительную потребность в объеме газа в час. Оно будет рассмотрено в течение двух недель. Затем владельцу дома будут предоставлены технические условия.

Разработка проекта

Этим занимаются либо сотрудники Горгаса, либо инженеры специализированной компании. При разработке проекта:

Длина труб, используемых для подключения дома к газопроводу, также во многом будет зависеть от стоимости процедуры.

Автономная газификация осуществляется с помощью газгольдера. При разработке проекта в этом случае сотрудникам Горгаза предстоит определить место его установки. Участок для установки газгольдера выбирайте с учетом того, что он должен быть расположен не менее чем в двух метрах от забора участка и не менее чем в 5 метрах от дома.

После составления проекта с организацией заключается договор на выполнение работ по подключению. К этой процедуре специалисты смогут приступить только после согласования проекта с техническим отделом компании, которая занимается подачей газа в конкретный населенный пункт. После подключения дома к главной дороге его владельцам предстоит, в том числе, заключить договор на техническое обслуживание оборудования. Обычно это происходит с той же компанией, которая внедрила боковую панель.

Стоимость

Подключить дом к централизованной магистрали в наше время, к сожалению, не так уж и дешево. В общую стоимость газификации входит:

• Сбор документации. Придется заплатить разного рода госпошлины.

• Составление проекта. В данном случае все зависит от сложности работы. Стоимость разработки проекта может колебаться в достаточно широких пределах – от 2 до 20 тысяч рублей.

• Схема самого газопровода. Стоимость работ в большинстве случаев составляет около 1 тысячи рублей за метр.

• Врезка в магистраль. За эту работу придется отдать около 10 тысяч рублей.

Ну и конечно в стоимость должна быть включена цена котла, труб, радиаторов и т.д. Оборудование такого типа тоже нельзя назвать дешевым. Стоимость котла, например, в зависимости от мощности может составлять 17 000-40 000 рублей. Современные биметаллические радиаторы стоят 3-7 тысяч рублей.
