Как подключить к котлу бакси термостат комнатный: подключение и установка уличных терморегуляторов Бакси

Содержание

подключение и установка уличных терморегуляторов Бакси

Термостат — терморегулирующий прибор, который отвечает за управление работой котла в зависимости от температуры воздуха.

Терморегуляторы бывают комнатные и наружные (уличные). Для улицы также могут быть использованы датчики.

Газовое оборудование Baxi имеет возможность для подключения как комнатных, так и уличных термостатов и датчиков.

Комнатные приборы больше влияют на тактовость (включение и выключение) котла, а уличные позволяют агрегату регулировать температуру теплоносителя. Температура воздуха на улице и в доме постоянно меняется, и терморегулятор помогает увеличивать или уменьшать расход газа для отопления помещений.

Виды термостатов для газовых котлов Baxi

Приборы для Baxi представляют собой терморегуляторы, совместимые с газовыми котлами итальянского бренда.

По своим функциям они не отличаются от систем для другого газового оборудования. Обычно термостаты различают по:

  • месту установки;
  • принципу работы;
  • способу управления.

По месту установки приборы делятся на комнатные и наружные. Комнатные используются чаще наружных или уличных, так как не требуют защиты от сложных погодных условий.

Уличные варианты используются в случаях, когда хозяин дома стремится сделать работу оборудования максимально точным и экономичным. Особенно эффективна в таких случаях комбинация комнатного термостата и уличного датчика, которую допускают агрегаты Baxi.

По принципу работы терморегулятор может быть механическим или электронным. В первом случае необходимо вручную выставлять температуру воздуха. Во втором — закладывается программа, по которой котёл меняет интенсивность работы автоматически.

Способ управления механическим терморегулятором заключается в ручной установке режима поворотом ручки или нажатием кнопок. Электронный или программируемый вариант может функционировать дистанционно. В этом случае датчик находится в любой части помещения, а управление происходит с пульта, по компьютеру или телефону. При этом контакт с газовым оборудованием остаётся проводным.

Фото 1. Термостат для помещения модели QAA 55 беспроводной, с модуляцией, производитель — «Baxi», Италия.

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

А также, если дом географически расположен в холодном регионе, то лучше приобрести термостат с защитой от промерзания системы: он автоматически включает котёл, если температура воздуха понизится до +3°C. Такими техническими характеристиками обладает, например, комнатный термостат Baxi Magictime Plus.

Вам также будет интересно:

Где размещать

Важным условием исправной эксплуатации термостатов является точное измерение температуры воздуха. Хотя все устройства имеют погрешность до нескольких градусов, её можно свести к минимуму.

Для этого комнатный терморегулятор необходимо установить в стороне от сквозняков и на значительном расстоянии от отопительных приборов.

Уличный датчик лучше установить так, чтобы его не залило дождём и не засыпало снегом. Эти предосторожности обусловлены тем, что чем точнее показатели датчиков, тем эффективнее работа котла и меньше расход топлива.

Какие материалы нужны для подключения

Материалы для подключения обычно поставляются в комплекте с терморегулятором. Это, прежде всего, сам прибор, а также монтажный кабель и крепёж. С их помощью устройство подсоединяется к газовому котлу и закрепляется на стене.

Какие инструменты требуются для установки

Для подсоединения терморегулятора могут понадобиться:

  • отвёртка;
  • дрель;
  • бокорезы;
  • термометр.

Бокорезами можно зачистить концы проводов термостата, но как правило на них уже стоят клеммы, которые прикручиваются к контактам газового котла для выносного термостата.

Дрель необходима для отверстий в стене, в которые устанавливаются дюбели. В них закручиваются шурупы, на которые и крепится устройство. Необходимость в дюбелях отпадает, если стена деревянная.

Термометр понадобится для проверки температуры воздуха после запуска терморегулятора.

Порядок подключения

На период подключения оба прибора не должны работать. Для соединения термостата и газового котла необходимо изучить технические паспорта обоих приборов и следовать схемам и инструкциям по подключению. Концы кабеля для терморегулятора необходимо прикрепить к предназначенным для этого контактам газового котла.

Затем кабель нужно протянуть вдоль стены до места монтажа термостата. После этого в выбранной точке (обычно она находится в самом холодном жилом помещении) прибор прикручивается к стене. Наконец, проводится настройка и проверка устройства.

Как провести проверку работы прибора

Для проверки устройства необходимо выставить максимальную температуру. Затем нужно включить газовый котёл и вывести его на режим с максимальным коэффициентом полезного действия (КПД).

По достижении комфортной температуры надо точно измерить её рядом с терморегулятором и установить на нём в качестве порога для отключения.

Затем в течение часа нужно проследить, включает ли термостат отопитель, когда воздух остывает в пределах 0.5-2 °C. Если это происходит, то приборы работают правильно.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как произвести подключение термостата к газовому котлу.

Как сделать работу уличного или комнатного термостата эффективной

В основные задачи терморегулятора входит поддержание комфортной температуры и экономия топлива. Это, в свою очередь, позволяет снизить расходы на газ и уменьшить износ оборудования.

Чтобы достигнуть максимального эффекта, специалисты рекомендуют установить как комнатный, так и наружный термостат.

Однако считается, что для оптимального режима функционирования газового оборудования вполне достаточно и комнатного терморегулятора.

К его установке, как и к эксплуатации газового котла, дом необходимо подготовить: заделать щели, а также измерить температуру в помещениях.

Какая-то польза от этих приборов будет лишь тогда, когда теплопотери окажутся сведены к минимуму. Чтобы обитателям дома было комфортно, рекомендуется поддерживать в жилых помещениях среднюю температуру воздуха +20 °C. При этом в детской лучше придерживаться температуры +22 °C. В ночное же время оптимальным для работы термостата будет диапазон температуры от 19 до +20 °C.

Газовый котел baxi схема подключения комнатного термостата

Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой. И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.

Необходимые материалы и оборудование

Разберемся сначала с необходимым оборудованием для данной операции:

  1. Термостат.
  2. Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
  3. Отвертка.
  4. Тестер.
  5. Техническая документация котла и термостата.

Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.

Виды термостатов

Термостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.

Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса. Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.

Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня. Это позволяет сократить расходы на газ.

Выбор одного из вариантов полностью зависит от ваших нужд и модели котла. Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.

Дистанционные термостаты и выбор места для их установки

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части.

Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются.

При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Преимущества

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

  • Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
  • При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
  • Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.

Термостат — терморегулирующий прибор, который отвечает за управление работой котла в зависимости от температуры воздуха.

Терморегуляторы бывают комнатные и наружные (уличные). Для улицы также могут быть использованы датчики.

Газовое оборудование Baxi имеет возможность для подключения как комнатных, так и уличных термостатов и датчиков.

Комнатные приборы больше влияют на тактовость (включение и выключение) котла, а уличные позволяют агрегату регулировать температуру теплоносителя. Температура воздуха на улице и в доме постоянно меняется, и терморегулятор помогает увеличивать или уменьшать расход газа для отопления помещений.

Виды термостатов для газовых котлов Baxi

Приборы для Baxi представляют собой терморегуляторы, совместимые с газовыми котлами итальянского бренда.

По своим функциям они не отличаются от систем для другого газового оборудования. Обычно термостаты различают по:

  • месту установки;
  • принципу работы;
  • способу управления.

По месту установки приборы делятся на комнатные и наружные. Комнатные используются чаще наружных или уличных, так как не требуют защиты от сложных погодных условий.

Уличные варианты используются в случаях, когда хозяин дома стремится сделать работу оборудования максимально точным и экономичным. Особенно эффективна в таких случаях комбинация комнатного термостата и уличного датчика, которую допускают агрегаты Baxi.

По принципу работы терморегулятор может быть механическим или электронным. В первом случае необходимо вручную выставлять температуру воздуха. Во втором — закладывается программа, по которой котёл меняет интенсивность работы автоматически.

Способ управления механическим терморегулятором заключается в ручной установке режима поворотом ручки или нажатием кнопок. Электронный или программируемый вариант может функционировать дистанционно. В этом случае датчик находится в любой части помещения, а управление происходит с пульта, по компьютеру или телефону. При этом контакт с газовым оборудованием остаётся проводным.

Фото 1. Термостат для помещения модели QAA 55 беспроводной, с модуляцией, производитель — «Baxi», Италия.

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

А также, если дом географически расположен в холодном регионе, то лучше приобрести термостат с защитой от промерзания системы: он автоматически включает котёл, если температура воздуха понизится до +3°C. Такими техническими характеристиками обладает, например, комнатный термостат Baxi Magictime Plus.

Возможность работы на сжиженном газе после перенастройки. Можно подключить датчик, который будет измерять температуру снаружи воздуха.


Это позволяет в большом доме сделать теплые полы в гараже, ванной, коридоре, кухне, а в зал и спальни можно повесить радиаторы.

Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.
Подключение комнатного термостата к котлу отопления BAXI Eco Four

Применение более жесткой воды приводит часто к выпадению осадка, что скажется на эффективности работы системы, может привести к перегреву и снова-таки, к замене теплообменника. Вторичный пластинчатый теплообменник;

Таким образом, при расчете установки необходимо обеспечить плавную регулировку, учитывающую время срабатывания термостатов. Существуют и другие неисправности, которые могут возникнуть в процессе эксплуатации.

Благодаря данной системе радиаторы прогреваются равномерно. Самодиагностика Самодиагностика — это автоматический непрерывный процесс, который запускается сразу при первом включении котла.

Размещение агрегата в отведенном месте. Тут ситуация с отзывами противоположная — на хороших отзывов всего 1 негативный.

Порядок действий: Открыть газовый кран.

Монтаж и подключение газового котла / Installation and connection of the gas boiler

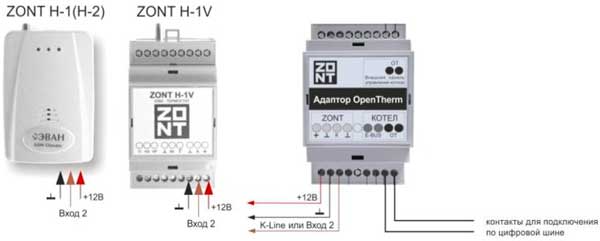

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.

Кран слива;

На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.

Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.

Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.

Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.

Вентилятор; 3. Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Правильная установка газового котла настенного типа

Газовый котел данной модификации обладает функцией самодиагностики. Отопительные системы Baxi и их обслуживание Хоть приборы и системы Baxi славятся надежностью и долговечностью, безотказностью работ, газовым котлам все равно необходимо периодическое обслуживание, ремонтные работы.

Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. Выполните электрические подключения согласно электрической схеме, приведенной в инструкции.

Отметим, что при работе вентилятора, циркуляционного насоса и котла на полную мощность заряда батарей хватит примерно на 11—12 часов работы, чего вполне достаточно чтобы аварийная ситуация была решена. Если понадобится выполнять сварочные работы, рекомендуется использовать газовую сварку.

Они оборудованы трехходовыми клапанами и температурными датчиками для управления режимами работы нагревательного котла. Далее он попадает в теплообменник. При установке двухконтурного газового котла Baxi, его лучше размещать на кухне рядом газовой плитой. Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Расширительный бак; 11a. Есть возможность подключения программируемого таймера. Первичный теплообменник; 11b.


Автоматический байпасс; Возможность работы на сжиженном газе после перенастройки.

Газовый клапан. При этом максимальная потребляемая мощность электросети — 25,8 кВт, а наибольшая площадь обогрева — квадратов. Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод.

На фото можно увидеть расположение различных частей под крышкой. Датчик температуры контура отопления;
Подключение комнатного терморегулятора Emmeti Termec к газовому котлу baxi

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:
  • термостат для водяного отопления
  • для электрического теплого пола
  • для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

  • во-первых, котел меньше тактуя, быстрее прогревает систему
  • во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
  • да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.



На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Статьи по теме

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат


Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi


Блок, расположенный в комнате, оснащен дисплеем, на котором вы обозначаете нежную вам температуру воздуха в помещении, т.е. программируете его работу. Именно поэтому такие виды термостатов называют программаторами.

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла


Рекомендации при выборе и установке

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла


Подключение термостата к газовому котлу своими руками

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т.д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

Схемы подключения Умный часовой-8х8 Версия 1

Главная / Схемы подключения Умный часовой-8х8 Версия 1

Содержание:

1. Подключение к котлам

1.1 Подключение к котлам без электроного блока управления

2. Подключение датчиков

      2.1. Подключение датчика ИП-212-45 с оконечным резистором

      2.2. Подключение датчика дыма ИП-212-45 с дополнительным резистором

      2.3. Подключение термодатчика

      2.4. Подключение ИК датчика движения

      2.5 Подключение Ик датчика движения с оконечным резистором (Тип входа: «НЗ с оконечным резистором»)

3. Подключение клавиатур и считывателей ключей

      3.1. Подключение клавиатуры РИФ-КТМ

      3.2. Подключение клавиатуры РИФ-КТМ-Р

      3.3. Подключение считывателя ключей ТМ

      3.4. Подключение Proximity карт

4. Прочие схемы подключения

       4.1. Подключение силового  реле

       4.2. Подключение мощной сирены

       4.3. Подключение микрофона

       4.4. Подключение электропривода на шаровой кран

       4.5. Подключение  внешнего источника питания



1) Подключение к котлам

      ВНИМАНИЕ!!! ВАЖНО!!! Перед подключением прибора к котлу обязательно прочитайте инструкцию по монтажу и эксплуатации котла и ознакомьтесь с электрической схемой котла. При противоречии в схемах  в инструкции к котлу и приведенных ниже обязательно обратитесь в службу технической поддержки.

Подключение прибора к котлу возможно при наличии у котла функции подключаемого комнатного термостата (данная функция описана в инструкции к котлу). Контакты предназначенные для подключения  комнатного термостата обязательно должны быть замкнуты перемычкой. Перед подключением прибора к котлу данная перемычка должна быть удалена. Так же обязательным условием подключения является отсутствие подключенной выносной панели управления котлом (которая по сути является комнатным термостатом). Визуально наличие или отсутсвие панели определяется наличием перемычки на контактах  для подключения комнатного термостата.





BAXI

-Baxi Luna-3

— Baxi Luna-3 Comfort

—  Baxi Luna-3 Comfort COMBI

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору «Часовой 8х8 — RF-BOX:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в) Поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

 д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:



  -Baxi Luna-3 Silver Space

Доступ к клеммной колодке М1 котла BAXi-Luna-Silver Space и подключение его к прибору «Часовой 8х8- RF-BOX»:

а) Отключите подачу питания к котлу

б) Снимите переднюю и нижнюю панели котла(крепятся на винтах и зажимах)

в) Для доступа к контактам снимите крышку как это показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:





— Baxi Eco four

— Baxi Fourtech

— Baxi Mainfour

— Baxi Main 5

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору «Часовой 8х8 — RF-BOX:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в)поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:





-Baxi Nuvola-3 Comfort

-Baxi Nuvola — 3 B40

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору «Часовой 8х8 — RF-BOX:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в) Поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:



 Beretta

 -Beretta Boiler

Доступ к клеммной колодке котла Beretta boiler

а) Отключите подачу питания к котлу

б) Открутите винт, крепящий крышку клеммной колодки.

в) Для доступа к контактам снимите крышку как показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:





-Beretta Exclusive

Доступ к клеммной колодке МЕ1 котла Beretta exclusive и подключение его к прибору  «Часовой 8х8-RF-BOX»:

а) Отключите подачу питания к котлу

б) Открутите винт, крепящий крышку клеммной колодки

в) Для доступа к контактам снимите крышку как показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:



— Beretta Ciao

— Beretta City

Доступ к клеммной колодке котла Beretta и подключение его к прибору «Часовой 8х8-RF -BOX»:

− Переведите главный выключатель в положение «выключено»

− Отвинтите винты «А», которые держат облицовку

− Откиньте основание облицовки вперед и вверх, чтобы отсоединить её от рамы котла

− Отвинтите винт крепления панели приборов «В»

− Поверните панель приборов на себя

− Снимите крышку, которая закрывает клеммную колодку:

− К контактам  обозначенным цифрами 1 и 2 (Т.А.) подключите прибор как это показано ниже:



-Beretta City Green

Доступ к клеммной колодке котла Beretta Сity green и подключение его к прибору «Часовой 8х8-RF-BOX»:

— установите главный выключатель системы в положение  «выключено»

— отвинтите крепёжные винты и снимите верхнюю крышку

— отвинтите крепёжные винты (А) и снимите панель  облицовки

— отвинтите крепёжный винт клеммной коробки, после чего снимите её.

С одной стороны клеммной коробки находятся клеммы для подключения силовых проводов (230 Вольт), а с другой стороны – клеммы для подключения слаботочных устройств. При подключении смотрите электрические схемы (рис. 3.8 инструкции на котел).



— к контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:







   Ferolli

— Ferolli DOMItech D С24-32D

— Ferolli DOMItech D F24-32D

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX» можно получить после снятия кожуха с котла. Общий внешний вид колодки показан на рисунке ниже (расположение зажимов и их назначение так же показаны на электрической схеме, см. инструкцию к котлу):



 К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:









— Ferolli DOMIproject C 24 D

— Ferolli DOMIproject C 32 D

— Ferolli DOMIproject F 24 D

— Ferolli DOMIproject F 32 D

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX» можно получить после снятия кожуха с котла. Общий внешний вид колодки показан на рисунке ниже (расположение зажимов и их назначение так же показаны на электрической схеме, см. инструкцию к котлу):



 К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:









— Ferolli DIVAtop MICRO C

— Ferolli DIVAtop MICRO F

— Ferolli DIVAtop 60C

— Ferolli DIVAtop 60F

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX») можно получить сняв лицевую панель с котла. Контакты для подключения комнатного термостаты показаны на рисунке ниже (поз.3):



− К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:









— Ferolli DIVAtop H C

— Ferolli DIVAtop H F

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX») можно получить сняв лицевую панель с котла. Контакты для подключения комнатного термостаты показаны на рисунке ниже (поз.72):



− К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:







— Ferolli Econcept Tech 35 C

— Ferolli Econcept Tech 35 A

— Ferolli Econcept Tech 25 C

— Ferolli Econcept Tech 25 A

      Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF-BOX») можно получить выполнив действия показанные ниже:



− К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:



Vaillant

Настенные:

Одноконтурный газовый котёл atmoTEC plus VU 240-280 / 3-5

Одноконтурный газовый котёл turboTEC plus VU

Двухконтурный газовый котёл atmoTEC pro VUW INT 240 / 3-3

Двухконтурный газовый котёл turboTEC pro VUW

Двухконтурный газовый котёл atmoTEC plus VUW 200-280 / 3-5

Двухконтурный газовый котёл turboTEC plus VUW 202-362 / 3-5





Protherm

 Protherm «Тигр»

Подробнее о подключении внешнего термостата смотрите «Руководство по обслуживанию и установке котла» стр. 31



Protherm «Гепард»

  Protherm «Пантера»

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 22.







Protherm «Рысь»









Protherm «Медведь KLZ»

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 28.







Protherm «Медведь PLO»

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 35.







Руснит 203М, руснит 204М

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 10.









BOSCH

Condens 3000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 25-26.





Condens 7000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 20-21.





Condens 5000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 25.





GAZ 4000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 29.





GAZ 6000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 18.





GAZ 7000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 21.







 Buderus



Logamax plus GB172i

Logamax plus GB072

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 22-23.







 Logamax plus GB162

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 30.





Logamax U072

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 18.







Logamax U042\U044

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 22.









Logamax plus GB102

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 22.







Logamax plus E213

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 31.







1.1 Подключение к котлам без электронного блока управления

Подключиться и управлять напрямую напольным котлом без электронного блока управления  нельзя. Такие котлы не могут поддерживать заданную температуру воздуха в помещении(управление с помощью комнатного термостата). Как правило это напольные котлы отечественного изготовления не имеющие своего циркуляционного насоса.

Для повышения КПД системы, и для более равномерного прогрева помещения в таких системах отопления устанавливается внешний насос принудительной циркуляции теплоносителя. Насосы различаются по режимам работы и мощности, выбор насоса зависит от размера отопительной системы. Независимо от выбранного циркуляционного насоса и размера отопительной системы регулировка температуры в помещении производится «опытным путем» и «на глаз» с помощью механической регулировки подачи газа, насос при этом как правило работает постоянно. Колебания температуры в помещении при такой регулировке могут быть значительными (потеплело на улице — потеплело в доме). Приходиться постоянно убавлять или прибавлять отопление.

Но есть возможность поддерживать точно заданную температуру в доме. Мы не можем управлять котлом, но можем управлять циркуляционным насосом. Температура теплоносителя котла устанавливается в один неизменяемый режим (средний или чуть выше среднего). Питание циркуляционного насоса подключается в разрыв через перекидное реле прибора «Умный часовой». Датчик температуры прибора устанавливается в помещении где необходимо поддерживать заданную температуру.

Система работает следующим образом: термодатчик измеряет температуру в помещении и передает данные на прибор. Если температура оказывается ниже на 1 градус заданной температуры, то прибор дает команду насосу на включение (замыкает контакты реле), насос прокачивает систему нагретым темплоносителем, прогревая помещение. Как только температура воздуха в помещении равна заданному значению, прибор выключает циркуляционный насос. Вода внутри котла нагревается и автоматика котла и отключает главную горелку котла выключается. Далее происходит остываение воздуха в помещении и процесс повторяется. В результате в помещении поддерживается жестко заданная температура воздуха, которую вы можете менять удаленно с помощью мобильго телефона.

Данный способ управления отоплением в доме позволяет экономить электроэнергию и газ. В обычном режиме насос работает постоянно, вне зависимости от того какая тепература в помещении. При использовании термостата насос работает только тогда когда необходимо подогреть воздух в помещении. В обычном режиме котел греет теплоноситель ориентируясь на температуру теплоносителя, а не на температуру воздуха в помещении, если на улице теплеет в помещении становиться жарко, приходиться либо отключать отопление, либо открывать окна и тратить оплаченное вами тепло впустую. При использовании термостата котел греет либо теплоноситель который непосредственно греет воздух в помещении, либо определенный объем теплоносителя (когда насос выключен) который находиться непосредственно в котле. Данный ограниченный объем котел нагреет достаточно быстро и истратит незначительное количество газа.

 Типовая схема подключения для управления циркуляционным насосом:





2. Подключение датчиков

2.1. Схема включения двухпроводных пожарных извещателей с оконечным резистором (на примере ИП 212-45):





  2.2. Схема включения двухпроводных пожарных извещателей с оконечным резистором (на примере ИП 212-45):



2.3 Схема подключения термодатчика:





2.4. Схема подключения ИК датчиков движения:







 2.5 Схема подключения ИК датчиков движения с оконечным резистором (Тип входа: «НЗ с оконечным резистором»):









3. Подключение клавиатур и считывателей ключей.

3.1. Схема подключения клавиатуры РИФ-КТМ:



3.2. Схема подключения клавиатуры РИФ-КТМ-Р:





    3.3. Схема подключения считывателя ключей ТМ:







3.4 Схема подключения считывателя Proxymity карт на примере считывателя Matrix-II:







4. Прочие схемы подключений

4.1 Схема подключения силового реле:



4.2. Схема подключения мощной сирены:



 4.3. Схема подключения микрофона:





    4.4. Схема подключения электропривода на шаровой кран:



4.5. Схема подключения внешнего источника питания



для чего нужен комнатный термостат, настройка комнатного термостата

Все газовые котлы оснащены внутренним датчиком. Он в свою очередь поддерживает определенную температуру в подающем трубопроводе. Но выбирать нужный температурный режим приходится самостоятельно. Для этого нужно регулировать мощность оборудования. Чтобы каждый раз при изменение погодных условий не посещать топочную, можно установить комнатный термостат в доме. Рассмотрим подробно, какие есть виды комнатных термостатов, а также как их правильно подключить.

Содержание:

  1. Для чего нужен комнатный термостат
  2. Виды термостатов
  3. Электромеханические термостаты
  4. Электронные термостаты
  5. Механические термостаты
  6. Устройство и подключение
  7. Настройка комнатного термостата

Для чего нужен комнатный термостат

Не каждому хочется постоянно спускаться в топочную и регулировать температурный режим. Поэтому разумно будет приобрести комнатный термостат. Таким образом, вы сможете напрямую регулировать мощность отопительного котла по температуре воздуха в доме. Принцип работы комнатного термостата заключается в следующем: после того как прибор достигнет заданного температурного режима в помещении прибор замыкает электрическую цепь, которая связывает его с котлом. За это действие отвечает термочувствительный элемент, который размещен внутри корпуса. Этот элемент механически воздействует на электрические контакты. В изделиях с более сложным устройством в качестве такого элемента выступает датчик температуры.

После того как произошло замыкание цепи контроллер или же газовый клапан отключает работу горелочного прибора или уменьшает пламя. Все зависит от конструкции устройства. Носитель тепла в радиаторах будет остывать, а температура воздуха в помещении снижаться. Вследствие чего происходит разрыв цепи, и работа горелки возобновляется.

Такое регулирование является эффективным. Так как топливо используется столько, сколько потребуется.

Виды термостатов

Комнатные термостаты можно разделить по устройству, по способу устройства и по функциональным возможностям.

По техническому устройству можно разделить комнатные термостаты на 3 вида:

  1. Электромеханические.
  2. Электронные.
  3. Механические.

По способу устройства комнатные термостаты разделяют на два вида:

  • Беспроводные термостаты. При помощи периодических сигналов осуществляются коммуникации исполнительного блока с контроллером. Беспроводные термостаты имеют большой плюс: не нужно устраивать отверстия под провода. Но также можно выделить и небольшой недостаток: снижается мощность сигнала из-за железобетонных стен.
  • Проводные термостаты. При помощи проводов поддерживаются контакты между блоками. Передавать данные такой термостат может на расстояние более 50 метров. Источником электропитания может выступать электрическая бытовая сеть.

По функциональным возможностям можно выделить следующие виды комнатных термостатов:

  1. Программируемые термостаты. Они могут задавать нужный режим на несколько дней вперед.
  2. Простые термостаты. Они лишь поддерживать необходимую температуру.
  3. Комнатные термостаты не могут создавать вредное электромагнитное поле. Они только передают небольшой импульс.

Электромеханические термостаты

Реле является центральным устройством электромеханического термостата. Он имеет вид цилиндра, который наполняется веществом отзывчивым к температуре. При нагреве котла происходит расширение вещества. А при понижении соответственно происходит сужение вещества. Регулирует температуру привод при помощи электроцепи. Именно он реагирует на изменения вещества.

Электронные термостаты

Электронный термостат имеет более сложное внутренне строение, чем электромеханический. В основу данного комнатного термостата входят следующие элементы: термореле, передатчик сигнала и датчик температуры.

К достоинствам электронного термостата можно отнести: точно выявляет и корректирует температурный режим в доме. Такой термостат прост в использовании.

Механические термостаты

В механических термостатах отсутствуют какие-либо электронные элементы. Принцип работы такого устройства заключается в изменение свойств материалов под действием температуры. При изменении температуры вещества, который находится в газовой мембране, электроцепь замыкается или же разрывается. Таким образом, механизмы приходят в действие.

Устройство и подключение

Устанавливать комнатные термостаты лучше всего в жилых комнатах. Если установить термостат на кухне или в коридоре, то могут случать ложные срабатывания. Устанавливать лучше в комнате, где самая низкая температура или в том помещении, где бывает больше всего людей.

Но нельзя устанавливать комнатный термостат рядом с батареей или обогревателем. А также лучи Солнца не должны попадать на устройство. Еще рекомендуют не устанавливать термостатами рядом с электрическими приборами, которые могут излучать тепловые помехи, а также следует избегать установки термостата на сквозняке.

Включить и выключить котел можно при помощи специального реле. Подключить термостат можно через кабель или же при помощи клеммы на котле. Чтобы программатор работал, необходимы батарейки.
В техпаспорте устройства указаны правила подключения термостата. Необходимо внимательно изучить инструкцию.

Настройка комнатного термостата

Но после подключения термостата его необходимо настроить. При помощи панели программатора можно произвести настройку. На нем устроены клавиши и микропереключатели.

При помощи микропереключателей можно регулировать следующее:

  • Настроить режим колебания температуры;
  • Охлаждение и нагрев воздуха;
  • Интервал срабатывания датчиков. Если ненадолго открыть балкон, то датчик не сработает.

А при помощи клавиш можно установить экономичный и оптимальный температурный режим. Днем будет держаться необходимая температура, а ночью она будет снижаться, но находиться на комфортном уровне и таким образом будет происходить экономия топлива. А также в комнатных термостатах установлены программы. Из них можно выбрать подходящую для вас программу.

Читайте также:

Запрашиваемая страница не найдена!

Магазин европейских запчастей для газовых котлов и колонок.

Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность и правильно выбрать запчасть для ремонта Вашего газового оборудования. Купить запчасть, деталь для ремонта газового котла возможно в любом населенном пункте Российской Федерации:

Осуществляем доставку запчасти к газовым котлам в следующие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Омск, Казань, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Пермь, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Ульяновск, Барнаул, Владивосток, Ярославль, Иркутск, Тюмень, Махачкала, Хабаровск, Новокузнецк, Оренбург, Кемерово, Рязань, Томск, Астрахань, Пенза, Набережные Челны, Липецк,Тула, Киров, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Улан-Удэ, Тверь, Ставрополь, Нижний Тагил, Белгород, Архангельск, Владимир, Сочи, Симферополь, Севастополь и в другие города России и их районные центры.

Доставка газкомплект оборудования по городам России осуществляется наиболее удобными курьерскими службами по указанному Вами адресу. Отправляем теплозапчасть транспортными компаниями: «КиТ»; «Деловые линии»; «Логистическая компания ПЭК»; ТК «Энергия»; «DPD»; «CDEK»; «Почта России» и любым другим удобным для Вас способом. Также доставка осуществляется автобусом (через водителя по 100% предоплате) с автовокзала.

Форма оплаты:
— Наложенный платеж транспортной, курьерской службой;
— Оплата на платежную карту Visa, MasterCard, МиР;
— Оплата электронными деньгами Qiwi кошелёк и др.;

ВНИМАНИЕ! В нашей компании установлены следующие правила — в первую очередь обрабатываются заказы, что оформлены через корзину сайта, остальные по телефону или по почте по мере возможности. Если на сайте нет необходимого товара, в комментариях укажите нужный код. Ждем Вашего заказа. Спасибо.

Сайт несет информационный характер и не является публичной офертой!

% PDF-1.7 % 1 0 объект >>> эндобдж 2 0 obj > поток 2017-10-31T15: 04: 06Z2017-10-31T15: 04: 10Z2017-10-31T15: 04: 10ZAdobe InDesign CC 2017 (Macintosh) uuid: 4823d648-a66e-6e4f-bb81-4cb1506e402exmp.did: d1abd2ef- 3df1 -9698-020fb67fdbc2xmp.id:38b5b16e-13ca-49fa-a364-50450ef700f2proof:pdfxmp.iid:a0d1abbf-1cf4-490c-85a3-eabc5a133724xmp.did:22082a1a-bc5a133724xmp.did:22082a1a-f90d8d8d2e8d2d2d2d2d2d2d1d2d1d2d1d2d2d1d1d2d2d2d2d1d1d1bd2d2d1d1d2d0d1d1d08d2d08d08d08d1 -9698-020fb67fdbc2default

  • преобразовано из application / x-indesign в application / pdf Adobe InDesign CC 2017 (Macintosh) / 2017-10-31T15: 04: 06Z
  • application / pdf Библиотека Adobe PDF 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 18 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Shading> / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 20 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Тип / Страница >> эндобдж 21 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 22 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 23 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 24 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Тип / Страница >> эндобдж 25 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 26 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 27 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 467.717 411.024] / Type / Page >> эндобдж 62 0 объект > поток HWk \ ~ ~? @ H @ AeH,) ϩwE vwug.\ l. `iv}: _ 7yW: kϛ ߵ6 oCO BuCUNOMOy) -JugWiI ‘{Ƚ ~ W, & T8″ 2 ~ ll: 죷 e > F; 썂 Z $ .V # 9 lAF΃wOO΋f9 ~?> PGjύƼK7BS1hIW

    Котельные термостаты — Полное руководство

    Термостат является неотъемлемой частью котельной системы, но что именно он делает? В этой статье мы рассмотрим основы, а затем более подробно рассмотрим, как они работают и какие бывают виды.

    Что такое термостат?

    Что касается центрального отопления, термостат — это, по сути, выключатель, но вместо того, чтобы человек переключает ручку или нажимает кнопку, он включается и выключается при изменении температуры в комнате.

    Многие термостаты используют тот факт, что материалы расширяются и сжимаются при нагревании и охлаждении для физического замыкания и разрыва электрических цепей. Обычные материалы — биметаллы и воск. С биметаллами (две металлические полосы, соединенные вместе по своей длине), они работают за счет разницы в скоростях расширения между двумя металлами (например, сталью и медью), заставляя полосу изгибаться. С парафином это чистое расширение, физически давящее на клапан.

    Есть также термостаты, в которых нет движущихся частей, которые определяют температуру с помощью термисторов, полупроводников и термопар (например, кухонный термометр, который вы погружаете в свой торт или курицу).

    Не все термостаты имеют простую функцию включения-выключения. Некоторые плавно открываются и закрываются, чтобы контролировать поток жидкости через них. Принцип остается прежним — они реагируют на тепло, но они предназначены для более контролируемого уравновешивания температуры. Газовые печи работают, контролируя поток газа в зависимости от температуры внутри; Системы охлаждения автомобилей пропускают через двигатель необходимое количество воды для поддержания оптимальной температуры. Это также принцип, лежащий в основе термостатических радиаторных клапанов, о которых мы расскажем ниже.

    Главный термостат

    В системе центрального отопления главный термостат является важным компонентом. Без него вам пришлось бы включать и выключать отопление несколько раз в день, чтобы поддерживать постоянную температуру в доме. Скорее всего, вы будете ложиться спать с включенным отоплением на 8 часов каждую ночь!

    Важно помнить, что термостат реагирует на температуру в помещении, а не в радиаторах или бойлере. Если вы установите термостат на 18 ° C в жаркий день, есть большая вероятность, что отопление вообще не включится, так как всю работу делает солнце.Однако в разгар зимы он будет включать и выключать отопление по мере того, как температура в доме падает и поднимается.

    Традиционно термостат подключается к котлу проводами, проходящими через стены дома. Часто он находится в нейтральном месте, например, в коридоре, но часто может находиться в главной гостиной дома, где обитатели проводят большую часть своего времени. Расположение термостата очень важно, как показывают следующие примеры:

    • Представьте, что вы поместили его в теплое место, например, в подсобное помещение со стиральной / сушильной машиной, и установили желаемую температуру на 20 ° C.Поскольку в подсобном помещении часто бывает теплее, чем 20 ° C, вы можете обнаружить, что центральное отопление никогда не включается.
    • А теперь представьте, что вы разместили его в прохладном месте, например, на крыльце. Зимой маловероятно, что на крыльце когда-нибудь дойдет до 20 ° C, поэтому, что касается вашего термостата, отопление должно быть постоянно включено. Ваши радиаторы никогда не выключатся, даже если температура в помещении намного выше 20 ° C.

    Беспроводные термостаты

    В настоящее время беспроводные термостаты означают, что их не нужно встраивать в стены, и их можно переносить из комнаты в комнату.Многие новые котлы поставляются с беспроводной технологией, но часто можно преобразовать существующий котел на беспроводную технологию с помощью простого комплекта.

    Преимущество беспроводного термостата в том, что вы можете быть уверены, что он поддерживает регулировку температуры именно там, где вам нужно. Если вы ночуете в гостиной, какая разница, какая температура в столовой? Если у вас есть ребенок, термостат в его спальне будет поддерживать в этой комнате идеальную температуру.

    Единственным недостатком является то, что они время от времени требуют подзарядки или замены батарей.

    Радиаторные термостаты

    Термостатические радиаторные клапаны (ТРК) — это устройства, которые часто можно встретить рядом с впускной трубой радиатора. Они больше стандартных двухпозиционных клапанов и имеют вращающуюся головку с номерами.

    Как и основной термостат, они измеряют температуру воздуха (а не радиатора). Однако, в отличие от основного термостата, они не имеют простой функции включения / выключения — они регулируют скорость, с которой горячая вода проходит через этот конкретный радиатор, поэтому может быть выключена, низкая, средняя, ​​высокая или полная, в зависимости от того, где вы установить его.

    TRV полезны, когда вы хотите, чтобы в разных комнатах была разная температура. Обратите внимание, что главный термостат по-прежнему будет решать, включен или выключен обогрев, поэтому, если он говорит, что он выключен, никакая регулировка TRV не изменит температуру в этом радиаторе.

    Wi-Fi с подключением и интеллектуальные термостаты

    Новейшая инновация — «умные» термостаты. Обычно они подключены к Wi-Fi, поэтому вы можете управлять ими из любой точки мира с помощью телефона или компьютера — это полезно, если вы приходите домой неожиданно рано или поздно.Но некоторые модели на самом деле идут дальше и узнают, в какое время и в какие дни вам обычно требуется тепло, и могут включаться и выключаться, чтобы соответствовать.

    Все термостаты могут быть заблокированы, поэтому вы можете включать или выключать нагрев независимо от температуры. Но как способ поддерживать комфортный уровень тепла и при этом оставаться максимально эффективным, они бесценны при правильном использовании.

    Найди мой новый котел


    Система управления котлом Baxi

    Все системы отопления поставляются с элементами управления, которые позволяют вам иметь доступ, необходимый для запуска вашего котла.

    Блок управления котлом Baxi Heating UK, который используется в Ирландии, на острове Мэн, в Англии и Уэльсе, может помочь снизить ваши счета за электроэнергию при правильном использовании.

    Регуляторы обогрева Baxi: Умные термостаты, которые могут быть связаны со смартфонами и планшетами, комнатные термостаты, датчики погоды, такие как внутренняя защита от замерзания, а также другие элементы управления для удовлетворения любых потребностей.

    Пожалуйста, прочтите это руководство, если вы хотите получить информацию об элементах управления системой отопления Baxi или узнать, какие аксессуары подходят для каждого бойлера.

    Умный комнатный термостат Baxi uSense:

    Этот интеллектуальный термостат, который вы можете изменить со своего смартфона или планшета, несколько домочадцев, где бы вы ни находились, на работе или в отпуске, совместим со всеми комбинированными котлами Baxi, которые используют переключатель 230 В под напряжением.

    • Котлы Baxi 100 Combi
    • Котлы Baxi 200 Combi
    • Котлы Baxi 400 Combi
    • Котлы Baxi 600 Combi
    • Котлы Baxi Platinum Combi
    • Котлы Baxi Duo-tec Combi
    • Котлы Baxi EcoBlue + Combi
    • Котлы Baxi EcoBlue Advance Combi

    Умный термостат можно повесить на стену.

    Переключатель доступен для — изменения настройки температуры

    Другой переключатель позволяет отслеживать — расходы и потребление энергии, а также устанавливать перерывы в отпуск.

    Простота установки

    Комплект проводного датчика погоды Baxi

    совместим со следующими котлами Baxi:

    • Котлы Baxi Duo-tec Combi
    • Котлы Baxi Neta-tec Combi

    Комплект проводных датчиков погоды Baxi управляет температурой наружного воздуха, обеспечивая эффективную работу котла без потерь и снижение счетов.

    Если на улице становится холоднее, автоматически увеличивается отопление внутри дома.

    Цифровой 7-дневный программируемый комнатный термостат Baxi RF

    • Baxi 200 Комбинированный котел
    • Котел Baxi 400 Combi
    • Бойлер Baxi Platinum Combi
    • Котел Baxi Duo-tec Combi
    • Бойлер Baxi EcoBlue Advance Combi

    Эту простую в использовании систему можно переносить или подвешивать на стене. Никаких дополнительных проводов не требуется, включая ЖК-экран.

    Этот аксессуар позволяет повысить эффективность за счет установки температуры на семь дней подряд.

    Цифровой 7-дневный программируемый комнатный термостат Baxi

    RF совместим со следующими котлами Baxi:

    Baxi 24-часовой беспроводной программируемый комнатный термостат

    24-часовой беспроводной программируемый комнатный термостат Baxi подходит для:

    • Котел Baxi Platinum Combi
    • Котел Baxi Duo-tec Combi

    Эта система позволяет установить 7 дней нагрева.Вы можете разместить беспроводную сеть в любой комнате, на лестничной площадке или в коридоре. Эта беспроводная система использует радиоволны, которые проходят через вилки к котлу.

    Встроенный 24-часовой электромеханический таймер Baxi

    Встроенный 24-часовой электромеханический таймер Baxi подходит для:

    • Котел Baxi Platinum Combi
    • Котел Baxi Duo-tec Combi

    Эта 24-часовая система позволяет настраивать обогрев с 15-минутными перерывами.

    Вы устанавливаете выбранные вами таймеры для нагрева с помощью кнопок аналоговых часов.

    Система этого котла позволяет достичь максимальной эффективности этого котла.

    Вы можете включать обогрев все время, выключать его или работать с перерывами по времени.

    Если вы хотите получить расценки на бойлер или другую информацию, нажмите здесь

    Беспроводной термостат Baxi Duo Tec 28 HE

    Купили котел Baxi Duo Tec 28 HE Combi и не знаете, какой термостат использовать? Duo-Tec 28 HE Combi имеет собственную линейку беспроводных термостатов Baxi, совместимых с этой моделью бойлера.Термостаты, такие как одноканальный беспроводной термостат Baxi 5117391 , будут отлично работать с этим устройством. В контроллерах этого типа приемник подключается непосредственно к секции, расположенной внутри самого котла.

    Не знаете, где это? На лицевой стороне котла, внизу, есть ниспадающая пластиковая панель, открывающая панель управления котлом. Ряд циферблатов, манометр, мини-ЖК-экран и т. Д. Справа круглый вырез из пластика. Вам нужно будет снять переднюю часть этого пластика, чтобы подключить беспроводной приемник к котлу.Смотрите видео ниже для примера.


    Блок управления отправляет информацию на приемник данных, подключенный к котлу. Это избавляет от необходимости ставить приемник на стол или сервант где-нибудь в доме. Для кого-то это может быть удобнее, для кого-то это вообще не имеет значения.

    Беспроводные термостаты Baxi, такие как Baxi 5117391 , дополняют набор в том, что касается совместимости и сохранения лояльности к бренду.Однако они дороги, их трудно отследить, и они не имеют лучшей репутации, когда дело касается надежности. Добавьте к этому, что с котлом Baxi Duo Tec 28 HE совместимы многие другие устройства.

    Для тех, кто хочет сэкономить деньги и упростить управление, было бы намного лучше просто использовать проводной комнатный термостат с их Baxi Duo Tec 28 HE Combi. Если вы решите это сделать, у вас будет огромный выбор. Некоторые из них (в зависимости от того, сколько индивидуального контроля вам нужно) включают Salus RT300, Salus RT500, Horstmann C-STAT 17M, Honeywell CMT907A1041 и цифровой комнатный термостат Honeywell DT90E1012.

    BAXI COMBI 224 (01) PDF РУКОВОДСТВО


    Размещайте вопросы, комментарии, отзывы или ошибки в поле для комментариев ниже.

    ×

    Все файлы оригинальные, не перепакованы и не модифицированы нами

    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ СКАЧАТЬ BAXI COMBI 224 (01) PDF РУКОВОДСТВО


    PDF Содержание: United Kingdom en Руководство пользователя Высокоэффективный настенный конденсационный газовый котел Baxi Combi 224 — 228 — 424 — 428 Храните эти инструкции в надежном месте.Если вы переезжаете, пожалуйста, передайте их следующему жильцу. Уважаемый покупатель! Большое спасибо за покупку этого прибора. Пожалуйста, внимательно прочтите руководство перед использованием продукта и сохраните его в надежном месте для дальнейшего использования. Чтобы обеспечить длительную безопасную и эффективную работу, мы рекомендуем регулярно обслуживать продукт. Наша сервисная служба и служба поддержки клиентов могут помочь в этом. Мы надеемся, что вам понравятся годы беспроблемной работы с этим продуктом. Содержание Содержание 1 Безопасность.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.1 Общие правила техники безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.2 Рекомендации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . 6 1.2.1 Схема тестирования. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 1.2.2 Контрольный список для ввода в эксплуатацию. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 1.3 Обязательства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 6 1.3.1 Ответственность пользователя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 1.3.2 Ответственность установщика. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 1.3.3 Ответственность производителя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . 7 2 Об этом руководстве. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.1 Общие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.2 Дополнительная документация. . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.3 Используемые символы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.3.1 Символы, используемые в руководстве. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.4 Сокращения / глоссарий. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 3 Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 3.1 Омологации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 3.1.1 Сертификаты. . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 3.2 Технические данные. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 3.2.1 Техническая информация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 3.2.2 Размеры и соединения / зазоры.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 4 Описание товара. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 4.1 Общее описание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 4.2 Принцип действия. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 4.2.1 В эксплуатации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 4.3 Описание панели управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 4.3.1 Описание клавиш.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 4.3.2 Описание дисплея. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 4.4 Принадлежности и опции. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 4.4.1 Дополнительные аксессуары. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 5 Эксплуатация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​5.1 Ввод в эксплуатацию. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 14 5.1.1 Процедура проверки работы и идентификация основных неисправностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 5.2 Использование панели управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 5.2.1 Контроль. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 5.3 Завершение работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 5.4 Защита от замерзания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 6 Настройки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . 17 6.1 Список параметров. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 6.1.1 Считывание рабочих параметров. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 6.2 Установка параметров. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 6.2.1 Установка температуры воды в системе отопления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 6.2.2 Установка температуры горячей воды для бытового потребления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 7 Техническое обслуживание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 18 7.1 Общие положения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 7.2 Инструкции по техническому обслуживанию. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 7.2.1 Повторное создание давления в системе. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 7.3 Удаление воздуха из установки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 7.4 Опорожнение установки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 8 Устранение неисправностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 8.1 Коды ошибок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 8.2 Диагностика. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 9 Вывод из эксплуатации. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 9.1 Процедура вывода из эксплуатации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 10 Утилизация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .26 7661618 — 1 — 04072016 3 Содержание 10.1 Утилизация и переработка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 11 Окружающая среда. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 11.1 Энергосбережение. . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 11.2 Комнатные термостаты и настройки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 12 Гарантия. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 12.1 Общие положения. . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 12.2 Стандартные условия гарантии. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 13 Приложение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 30 13.1 Техническое описание — Комбинированные котлы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 13.2 Фишка упаковки — котлы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 13.3 Описание упаковки — Комбинированные обогреватели (бойлер или тепловые насосы). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .33 4 7661618 — 1 — 04072016 1 Безопасность 1 Безопасность 1.1 Общие указания по безопасности Опасность Этот котел могут использовать дети в возрасте от 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями или с отсутствием опыта и знаний, когда они были прошли инструктаж или инструктаж относительно безопасного использования устройства и осознают связанные с этим риски. Не разрешайте детям играть с прибором. Дети не должны производить чистку и техническое обслуживание без присмотра.Опасность При запахе газа: 1. Перекройте подачу газа на счетчике. 2. Откройте окна и двери во взрывоопасной зоне. 3. Не работайте с выключателями света. 4. Не используйте какое-либо электрическое оборудование. 5. Не пользуйтесь телефоном в опасной зоне. 6. Погасите любое открытое пламя и не курите. 7. Предупредите других жильцов и покиньте помещение. 8. Позвоните в Национальную газовую аварийную службу по телефону: — 0800 111 999. Рис.1 Включение и выключение кранов Примечание. Если возникает или подозревается утечка воды или газа, котел можно изолировать на впускных клапанах, повернув их краны на 90 °. ° (1/4 оборота) вниз.A ON AB OFF За советом обращайтесь к установщику, поставщику услуг годового обслуживания или в службу поддержки клиентов Baxi — в отдел обслуживания Baxi. Вы можете связаться со службой поддержки клиентов Baxi по телефону 0344 871 1545. При обращении в службу поддержки клиентов Baxi будет полезно иметь под рукой «Контрольный список контрольных показателей» на обратной стороне Руководства по установке и обслуживанию, так как он включает подробную информацию, относящуюся к котлу и установка. B Предупреждение Не прикасайтесь к дымоходу / дымоходу. В зависимости от настроек прибора температура дымохода / дымохода может превышать 60 ° C.PN-0000263 Не касайтесь радиаторов отопления в течение длительного времени. В зависимости от настроек прибора температура радиаторов может достигать 85 ° C. Соблюдайте меры предосторожности при обращении с горячей водой для бытового потребления. В зависимости от настроек прибора температура горячей воды для бытового потребления может достигать 65 ° C. Внимание! Не пренебрегайте обслуживанием прибора. Обратитесь к квалифицированному специалисту или заключите договор на ежегодное обслуживание прибора. 7661618 — 1 — 04072016 5 1 Безопасность 1.2 Рекомендации Осторожно Только квалифицированные специалисты имеют право работать с котлом и установкой.Прибор имеет встроенный режим защиты от замерзания до тех пор, пока на котел подается питание. Примечание Регулярно проверяйте давление воды в системе (рекомендуемое давление 1,5 бар). Всегда держите прибор доступным. Не снимайте и не закрывайте таблички с информацией для пользователя и серийным номером, прикрепленные к заслонке управления котлом. Они должны оставаться читаемыми в течение всего срока службы котла. 1.2.1 Контрольная схема Baxi Heating UK Ltd является лицензированным участником контрольной схемы, которая направлена ​​на улучшение стандартов установки и ввода в эксплуатацию систем отопления и горячего водоснабжения в Великобритании, а также на поощрение регулярного обслуживания для оптимизации безопасности, эффективности и представление.Бенчмарк управляется и продвигается Советом по индустрии отопления и горячего водоснабжения. Для получения дополнительной информации посетите centralheating.co.uk 1.2.2 Контрольный список для ввода в эксплуатацию Убедитесь, что установщик полностью заполнил контрольный список контрольных показателей на внутренних страницах инструкций по установке, поставляемых вместе с продуктом, и что вы подписали его, чтобы сказать, что вы получили полное и ясное объяснение его работы. Установщик по закону должен заполнить контрольный список для ввода в эксплуатацию в качестве средства соблюдения соответствующих Строительных норм (Англия и Уэльс).Установщик должен сообщать обо всех установках в местное управление зданием либо напрямую, либо через схему компетентных лиц. Сертификат соответствия строительным нормам будет затем выдан клиенту, который при получении должен указать номер уведомления в контрольном списке контрольных показателей. Этот продукт следует обслуживать ежегодно, чтобы повысить его безопасность, эффективность и производительность. Сервисный инженер должен заполнить соответствующий раздел протокола эталонного обслуживания в Руководстве по установке и обслуживанию после каждого обслуживания.Заполненный контрольный список контрольных показателей и подтверждение годового обслуживания (если применимо) потребуются в случае любых гарантийных работ. 1.3 Ответственность 1.3.1 Ответственность пользователя Чтобы гарантировать оптимальную работу системы, вы должны соблюдать следующие инструкции: Прочтите и следуйте инструкциям, приведенным в руководствах, прилагаемых к прибору. Вызовите квалифицированного специалиста для выполнения установки и ввода в эксплуатацию. Попросите установщика объяснить вам вашу установку.Поручите квалифицированному установщику провести необходимые проверки и техническое обслуживание. Храните инструкции по эксплуатации в хорошем состоянии рядом с прибором. 6 7661618 — 1 — 04072016 1 Безопасность 1.3.2 Ответственность установщика Установщик несет ответственность за установку и первый ввод устройства в эксплуатацию. Установщик должен соблюдать следующие инструкции: Прочтите и следуйте инструкциям, приведенным в руководствах, прилагаемых к прибору. Устанавливайте прибор в соответствии с действующим законодательством и стандартами.Выполните первоначальный ввод в эксплуатацию и любые необходимые проверки. Объясните установку пользователю. Если необходимо техническое обслуживание, предупредите пользователя об обязанности проверять прибор и поддерживать его в рабочем состоянии. Передайте все инструкции пользователю. 1.3.3 Ответственность производителя Наши продукты производятся в соответствии с требованиями различных действующих директив. Поэтому они поставляются с маркировкой и всеми необходимыми документами. В интересах качества наших продуктов мы постоянно стремимся их улучшать.Поэтому мы оставляем за собой право изменять спецификации, приведенные в этом документе. На нашу ответственность как производителя нельзя ссылаться в следующих случаях: Несоблюдение инструкций по установке устройства. Несоблюдение инструкций по использованию прибора. Неправильное или недостаточное обслуживание прибора. 7661618 — 1 — 04072016 7 2 Об этом руководстве 2 Об этом руководстве 2.1 Общее предупреждение Установка, ремонт и обслуживание должны выполняться только компетентным лицом.Все зарегистрированные инженеры Gas Safe имеют при себе удостоверение личности с номером лицензии и фотографией. Вы можете проверить, зарегистрирован ли ваш инженер по телефону 0800 408 5500 или онлайн на сайте gassaferegister.co.uk. Это руководство предназначено для пользователя котла Baxi Combi. Если прибор продается или передается, или если владелец уезжает, оставляя прибор, вы должны убедиться, что руководство хранится вместе с прибором для консультации с новым владельцем и его установщиком. Устройство спроектировано как бойлер для использования в жилых помещениях только с регулируемым счетчиком.Ответственность за выбор котла лежит на собственнике. Если прибор используется для целей, отличных от указанных или превышающих указанные в технических характеристиках, производитель не несет никакой ответственности за возникшие в результате потери, повреждения или травмы. Производитель не несет никакой ответственности за убытки, ущерб или травмы, возникшие в результате несоблюдения инструкций по эксплуатации, техническому обслуживанию и установке устройства. 2.2 Дополнительная документация Различные таймеры, внешние элементы управления и т. Д.доступны как дополнительные опции. Полная информация содержится в соответствующей литературе по продажам. 2.3 Используемые символы 2.3.1 Используемые в руководстве символы В этом руководстве используются различные уровни опасности, чтобы привлечь внимание к специальным инструкциям. Мы делаем это для повышения безопасности пользователя, предотвращения проблем и обеспечения правильной работы устройства. Опасно Риск возникновения опасных ситуаций, которые могут привести к серьезным травмам. Опасность поражения электрическим током. Опасность поражения электрическим током. Предупреждение Риск возникновения опасных ситуаций, которые могут привести к привлечению несовершеннолетних к присяжным.Осторожно! Опасность материального ущерба. Примечание Обратите внимание: важная информация. См. Ссылки на другие руководства или страницы в этом руководстве. 2.4 Сокращения / глоссарий CH Центральное отопление 8 7661618 — 1 — 04072016 2 О данном руководстве ГВС PCU PCU для горячего водоснабжения для управления работой горелки Pnc Мощность конденсации SU Плата безопасности 7661618 — 1 — 04072016 9 3 Технические характеристики 3 Технические характеристики 3.1 Сертификаты 3.1.1 Сертификаты Таб.1 Сертификаты Номер сертификата CE 0085CQ0192 NOx, класс 5 (EN 15502) Тип котла C13, C33 3.2 Технические характеристики 3.2.1 Техническая информация Таблица 2 Общие сведения о Baxi Combi 224 228 424 428 Номера газовых советов 47–077–21 47–077–22 47–077–23 47–077–24 Таблица 3 Технические характеристики отопительного контура Baxi Combi 224 228 424 428 Максимальное давление бар 3 3 3 3 Минимальное давление бар 0,5 0,5 0,5 0,5 Температура отопительного контура ° C 25/80 ± 5 ° 25/80 ± 5 ° 25/80 ± 5 ° 25/80 ± 5 ° Табл.4 Бытовые Технические характеристики водяного контура Baxi Combi 224 228 424 428 Максимальное давление бар 8,0 8,0 8,0 8,0 Минимальное динамическое давление бар 0.15 0,15 0,15 0,15 Минимальный расход воды л / мин 2,0 2,0 2,0 2,0

    Температура водопроводного контура ° C 35/60 ± 5 ° 35/60 ± 5 ° 35/60 ± 5 ° 35/60 ± 5 °

    10 7661618 — 1 — 04072016 Удельный расход (D) л / мин 11,5 13,4 11,5 13,4 Примечание Если в системе ГВС, подключенной к котлу, предполагается использовать краны или фитинги низкого расхода, настоятельно рекомендуется НЕ опускается ниже 2,5 л / мин. Это обеспечит надежную работу функции ГВС. Таб.5 Электрические характеристики Baxi Combi 224 228 424 428 Напряжение электропитания В 230 230 230 230

    Частота электроснабжения Гц 50 50 50 50

    Номинальная электрическая мощность Вт 84 94 84 94 Номинал внешнего предохранителя Amp 3A 3A 3A 3A 3 Технические характеристики Таб.6 Другие характеристики Baxi Combi 224 228 424 428 Степень защиты от влаги IP IPX5D IPX5D IPX5D IPX5D ty (EN 60529) Вес нетто в пустом состоянии / под водой кг 26/28 26/28 26/28 26/28 Размеры (высота / ширина / глубина) мм 700/395/279 700/395/279 700/395/279 700/395/279 Зазоры (над / под кожухом) спереди (для обслуживания) / (в эксплуатации) сбоку (слева / справа) 7661618 — 1 — 04072016 11 мм мм мм 178/250 * 1000 * / 6 5/5 178/250 * 1000 * / 6 5/5 178/250 * 1000 * / 6 5/5 178/250 * 1000 * / 6 5/5 * Это рекомендуемые размеры.См. Рис. 3 для минимальных допустимых зазоров. Примечание. Все данные в этом разделе являются номинальными значениями и соответствуют нормальным производственным допускам. 3.2.2 Размеры и соединения / зазоры Рис.2 Размеры и соединения 10 0723 395 279 4 5 6 7 PN-0000264 1 Предохранительный клапан 2 Подача воды в контуре отопления 3 Слив конденсата 4 Кран слива системы отопления / котла 5 Отвод горячей воды для бытового потребления 6 Газ вход 7 Вход холодной воды в сеть 8 Возврат воды контура отопления A * Зазоры ниже — минимум 200 мм, рекомендуется 250 мм B * Зазоры спереди — минимум 450 мм, рекомендуется 1000 мм Зазоры, показанные на диаграмме, являются минимальными требованиями для снятия корпуса, доступа к гаечному ключу и движение воздуха.Их следует всегда соблюдать и держать вдали от препятствий. 8 Рис.3 Зазоры 5,0 5,0 178 395700 6 285 A * B * PN-0000205

    4 Описание продукта 4 Описание продукта 4.1 Общее описание Рис.4 Расположение информационного ярлыка Полностью автоматические газовые настенные конденсационные комбинированные котлы Baxi Combi имеют герметизацию помещения и оснащены вентилятором, предназначены для центрального отопления и электроснабжения. бытовая горячая вода. Таб.7 Котел настроен на максимальную мощность: — 24 модель 24 кВт ГВС 21.8 кВт CH Pnc (Конденсационный) Модель 28 28 кВт ГВС 26,1 кВт CH Pnc (Конденсационный) A PN-0000265 Котел настроен на заводе для работы только на природном газе (G20). Приоритет отдается ГВС. Модель котла, серийный номер и номер газового совета также указаны на информационной этикетке. Это для справки пользователя. Информационная табличка 4.2 Принцип действия 4.2.1 Работа Во время работы котла охлажденные дымовые газы отводятся через отвод дымовых газов. Это может выглядеть как облако пара, что является нормальным явлением.Конденсат отводится из теплообменника котла в трубу (отвод конденсата). Эта труба никогда не должна изменяться или перенаправляться, за исключением квалифицированного специалиста. 4.3 Описание панели управления 4.3.1 Описание кнопок Рис.5 Панель управления Ручка регулировки температуры отопления Кнопка доступа к уровню: Информация, Установщик или Трубочист Кнопка ручного сброса Ручка регулировки температуры горячей воды для бытового потребления PN-0000266 4.3.2 Описание дисплея Рис. .6 Экран дисплея Счетчик наработки Неисправность Техническое обслуживание Требуется сброс Состояние горелки Режим отопления Датчик наружной температуры Режим ГВС PN-0000267

    12 7661618 — 1 — 04072016 4 Описание продукта 4.4 Принадлежности и опции 4.4.1 Дополнительные принадлежности В таблице ниже показаны принадлежности, доступные для этой серии котлов. Таблица 8 Дополнительные аксессуары Номер детали Аксессуар 7658276 Baxi plug-in 24-часовой механический таймер, комбинированный — RH 7658523 Baxi plug-in 7-дневный цифровой таймер, комбинированный — RH 7658781 съемный приемник Baxi 24-часовой радиочастотный программируемый комби-термостат 7658789 Baxi plug -в приемнике 7-дневный цифровой программируемый комнатный термостат с РЧ-диапазоном 7212438 Одноканальный проводной программируемый комнатный термостат Baxi 7212444 Одноканальный проводной таймер Baxi 720971601 Комнатный термостат Baxi 720330001 Проводной погодный датчик Baxi 720648301 Комбинированный насос Multifit для конденсата и PRV 720644401 Дренажная труба Multifit 1m. Нагревательный элемент 720664101 Multifit 2-метровая дренажная труба для конденсата Элемент «Электронагреватель» 720664201 Multifit 3-метровая дренажная труба для конденсата, следящий Нагревательный элемент 720664401 Multifit 5-метровая дренажная труба для конденсата, ‘Электронагревательный’ элемент 7659335 Комплект стойки Baxi 200-400 5121379 Multifit Комплект выносного вторичного клапана PRV 248221 Наполнительная петля Multifit (не требуется для моделей 424 и 428) Для аксессуаров дымохода (колено s, удлинители, зажимы и т. д.) см. Руководство по установке дымохода, входящее в комплект документации. Любое из вышеперечисленного ДОЛЖНО устанавливаться ТОЛЬКО квалифицированным компетентным лицом. Дополнительную информацию можно найти в соответствующей торговой литературе и на baxi.co.uk 7661618 — 1 — 04072016 13 5 Эксплуатация 5 Эксплуатация 5.1 Запуск 5.1.1 Процедура проверки работы и идентификация основных неисправностей Рис.7 Запуск и проверка ПУСК Убедитесь, что подача газа ДА включена. Есть ли электричество в котле? Дисплей горит? ДА Горит ли пламя горелки.НЕТ и проверьте, работают ли другие газовые приборы НЕТ ДА (например, огонь, плита). Если в отеле есть счетчик предоплаты, убедитесь, что у него достаточно кредита. Пламя горелки (указывает на то, что горелка не горит). Если газа нет, обратитесь к поставщику. Убедитесь, что питание котла включено. Котел работает удовлетворительно. ДА Горит или мигает символ сброса и треугольник? ИЛИ Горит или мигает символ телефона? ДА ДА Нажмите кнопку RESET на контроллере, чтобы перезапустить котел. Если он не сбрасывается 14 7661618 — 1 — 04072016 СВЯЗАТЬСЯ С МОНТАЖНИКОМ ИЛИ СЕРВИСНЫМ ИНЖЕНЕРОМ.PN-0000229 5 Эксплуатация Рис.8 Запуск и проверка (продолжение) Центральное отопление Включен ли таймер и подает запрос на тепло? ДА. Установлен ли комнатный термостат (если установлен) на достаточно высокую температуру? ДА Давление в системе от 1,0 до 2,5 бар? ДА НЕТ НЕТ НЕТ 10 15 2 12 1 5 3 2 3 4 4 7 6 20 11 Типичные 25 примеров внешнего 5 таймера Убедитесь, что таймер установлен на 10 15 Центральное отопление включено (см. 5 любые инструкции, прилагаемые к таймеру) 1 10 9 0 бар 8 Код ошибки мигает между E.02 и .07, показывая систему CH ON CH OFF Установите давление комнатного термостата ниже 0.5 бар. до максимального значения R R (показан типичный пример) 20 25 Поднимите давление в системе до 1,0–1,5 бар. ДА ВАЖНО: Если в системе ГВС, подключенной к котлу, предполагается использовать краны или фитинги с низким расходом, настоятельно рекомендуется, чтобы расход ГВС НЕ падал ниже 2,5 л / мин. Это обеспечит надежную работу функции ГВС. Если вы не знаете, что вам нужно сделать, чтобы зажечь котел, или вам нужна помощь с системой и элементами управления, как можно скорее обратитесь к установщику PN-0000230 7661618 — 1 — 04072016 15 5 Эксплуатация 5.2 Использование панели управления 5.2.1 Управление Рис.9 Управление элементами управления 1. Управление осуществляется с помощью показанных кнопок и ручек. 1 2 1 Регулировка температуры воды в системе центрального отопления 2 Регулировка температуры горячей воды 3 Кнопка сброса 3 PN-0000289 5.3 Выключение Изолируйте подачу электропитания на блоке ответвления с предохранителями. Перекрыть подачу газа на кране котла. Берегите котел от мороза. Указание После отключения котел не защищен от замерзания. Указание Если предполагается, что котел не будет использоваться в течение длительного периода или на территории будет никого не будет людей, рекомендуется слить воду из системы, если необходимо отключить электричество и газ.Ваш установщик сможет дать совет. 5.4 Защита от замерзания По возможности следует избегать опорожнения системы. Если система не будет использоваться в зимние месяцы, необходимо принять несколько мер предосторожности: Любые части системы, находящиеся в неотапливаемых частях жилища, оснащены такими устройствами, как трубный термостат или термостат защиты от замерзания. Электроэнергия должна оставаться на котле и регуляторах. Газ должен оставаться в котле. Насос котла будет работать, если температура в системе упадет ниже 7 ° C.Если температура упадет до 4 ° C, горелка загорится и будет гореть до тех пор, пока температура не достигнет 10 ° C. При этой температуре горелка погаснет, но насос будет продолжать работать в течение 15 минут. Эта функция защитит котел и, в некоторой степени, прилегающие части системы, но должны быть включены дополнительные устройства, чтобы гарантировать защиту от замерзания. 16 7661618 — 1 — 04072016 6 Настройки 6 Настройки 6.1 Список параметров 6.1.1 Считывание рабочих параметров Нажатие кнопки позволяет просмотреть информацию о том, как работает котел.1. Нажмите эту кнопку на одну секунду, чтобы просмотреть рабочий режим (например, «t. 17» = выполняется продувка). 2. Нажмите эту кнопку еще раз на одну секунду, чтобы просмотреть рабочее состояние или соответствующую активную функцию (например, «u.00» = котел в режиме ожидания). 3. Нажмите эту кнопку еще раз на одну секунду, чтобы просмотреть рабочую температуру в системе отопления: символ, за которым следует температура в ° C, будет мигать. 4. Нажмите эту кнопку еще раз на одну секунду, чтобы просмотреть рабочую температуру в системе водоснабжения: мигает символ, за которым следует температура в ° C.5. Нажмите эту кнопку еще раз на одну секунду, чтобы просмотреть уровень мощности от 0 до 100: символ и число, относящиеся к уровню рабочей мощности, будут мигать. Нажмите и удерживайте кнопку более трех секунд, чтобы выйти из этого меню. 6.2 Настройка параметров 6.2.1 Настройка температуры воды в системе центрального отопления Рис.10 Настройка температуры воды в системе отопления Поверните кнопку настройки температуры воды в системе отопления, чтобы отрегулировать температуру воды в системе отопления. См. Рис. 10. Указание Если уставка температуры воды центрального отопления ниже 16 ° C без датчика наружной температуры, отопление автоматически отключается.Отопление запускается снова только для обеспечения защиты от замерзания, если датчик наружной температуры показывает значение менее 3 ° C. PN-0000291 6.2.2 Установка температуры горячей воды для бытового потребления Рис.11 Установка температуры горячей воды для бытового потребления Поверните кнопку настройки температуры горячей воды для бытового потребления, чтобы отрегулировать температуру. См. Рис. 11. PN-0000292 7661618 — 1 — 04072016 17 7 Техническое обслуживание 7 Техническое обслуживание 7.1 Общие сведения Котел не требует специального технического обслуживания. Тем не менее, котел необходимо ежегодно обслуживать в соответствии с Инструкцией по установке и обслуживанию и соответствующим разделом Контрольной записи об обслуживании, заполненной для сохранения гарантии.Примечание. Рекомендуется заключить договор на техническое обслуживание. Внимание! Операции по техническому обслуживанию должны выполняться квалифицированным специалистом. Используйте только оригинальные запчасти BAXI. Окрашенные панели следует протереть влажной тканью, а затем полностью высушить. НЕ ИСПОЛЬЗУЙТЕ АБРАЗИВНЫЕ ЧИСТЯЩИЕ СРЕДСТВА. 7.2 Инструкции по техническому обслуживанию Систему центрального отопления следует регулярно проверять. Выполните следующие действия: 1. Проверьте давление воды в системе центрального отопления. Примечание. Если давление воды ниже 0.7 бар, систему необходимо долить. См. Повторное повышение давления в системе. Указание Если давление воды упадет ниже 0,5 бар, бойлер не будет работать. 2. Проверьте радиаторы на герметичность и (особенно во влажных помещениях) на наличие ржавчины. 3. Открывайте и закрывайте клапаны радиатора несколько раз в год, чтобы убедиться, что они все еще могут вращаться. Осторожно Только квалифицированный монтажник может чистить котел изнутри. 7.2.1 Повторное повышение давления в системе Если давление воды слишком низкое, необходимо повторно создать давление в системе. Нормальное рабочее давление воды составляет от 1 до 2 бар.Если давление превышает 3 бара, сработает предохранительный клапан давления, и будет выявлена ​​неисправность. Убедитесь, что временная петля наполнения отключена. Свяжитесь с вашим установщиком. Рис.12 Давление воды Иногда может возникнуть необходимость в повышении давления в системе (когда давление воды падает ниже 0,7). Устройство для наполнения (петля наполнения) будет установлено на системе. Это будет на самом котле или на трубопроводе рядом с 1 2 3 котлом. 04 бар 2 1304 бар PN-0000259 18 7661618-1-04072016

    7 Техническое обслуживание Рис.13 Контур заполнения (только серия 400) Котлы серии 400 поставляются с контуром временного заполнения, как показано на рисунке. Для котлов серии 200 проконсультируйтесь с установщиком. Примечание. Если давление воды требует регулярного повышения давления, указывается неисправность или утечка. Обратитесь за советом к установщику. Временный заправочный контур состоит из двух изолирующих кранов и отдельной заправочной трубы с соединительной арматурой. Только при повышении давления следует подключать заправочную трубу между двумя кранами. Убедитесь, что гайки на концах труб затянуты на отводы.1. Сначала полностью откройте один из кранов, а затем, наблюдая за манометром, осторожно откройте второй кран. Примечание Давление в системе постоянно отображается на манометре PN-0000260 и может отображаться на дисплее при подаче питания на котел. 2. Когда цифры на дисплее или стрелка манометра в

    между 1 и 1,5 бар отключает оба крана. 3. Отсоедините наливную трубу от кранов (возможно присутствие небольшого количества воды) и снимите ее.Храните трубу в безопасном месте для дальнейшего использования. 4. Если есть заглушки, установите их на краны. Примечание Перейдите в раздел «Как делать видео» на странице «Советы» на baxi.co.uk для получения дополнительных сведений. 5. Когда правильное давление будет восстановлено, котел автоматически вернется в исходное состояние. 7661618 — 1 — 04072016 19 7 Техническое обслуживание 7.3 Удаление воздуха из установки Рис. 14 Удаление воздуха из радиаторов Если в приборе или системе присутствует воздух, его необходимо удалить, чтобы предотвратить неприятные шумы, которые могут возникнуть во время нагрева или при откачке горячей воды.Выполните следующие действия: 1. Откройте клапаны всех радиаторов, подключенных к системе. 2. Установите комнатный термостат на максимально возможную температуру, а любые таймеры — на «ВКЛ». 1 2 3. Подождите, пока радиаторы нагреются. 4. Выключите котел. 3 4 5. Удалите воздух из радиаторов. Работа от самого низкого радиатора в собственности. 6. Откройте спускное отверстие с помощью ключа, прижимая 2 3 ткань к вентиляционному отверстию. 7. Подождите, пока вода не потечет из выпускного отверстия, а затем закройте. 10 Предупреждение Вода ЦО в радиаторах все еще горячая.8. Включите котел. 4 9. После удаления воздуха убедитесь, что давление воды в системе по-прежнему на должном уровне. Указание Если воздух удаляется с трудом, можно вручную удалить воздух из котла и системы с панели управления. Нажмите и удерживайте кнопку 5 RESET примерно 5 секунд, а затем отпустите, чтобы начать процесс. На дисплее ненадолго отобразится dAF, а затем t.17, чтобы указать, что процесс запущен. Деаэрация продлится примерно 5 минут, после чего панель управления вернется к своему обычному виду C.Примечание A B Если давление воды ниже 0,7 бар, воду необходимо долить. При необходимости увеличьте давление в системе (рекомендуемое давление от 1 до 1,5 бар в холодном состоянии). 10. Установите комнатный термостат на желаемую температуру. 67 PN-0000225 20 7661618 — 1 — 04072016 7 Техническое обслуживание 7.4 Слив из системы Рис. 15 Слив из системы Может потребоваться слить воду из системы центрального отопления, если необходимо заменить радиаторы, если есть большая утечка воды или есть опасность замерзания.1 Выполните следующие действия: 1. Откройте клапаны всех радиаторов, подключенных к системе. 2. Отключить электрическое соединение котла. 3. Подождите примерно десять минут, пока радиаторы не станут холодными. 1 2 4. Подсоедините сливной шланг к самой нижней точке слива. Поместите конец шланга в канализацию или в такое место, где сливаемая из трубы вода 3 4 не вызовет повреждений. 5. Откройте кран заполнения / слива системы центрального отопления. Слейте воду из установки. 2 Предупреждение Вода может быть горячей. 6.Закройте сливной кран, когда из точки слива больше не будет поступать вода. Примечание. После опорожнения системы концентрация ингибитора коррозии и антифриза может сильно снизиться — проконсультируйтесь с установщиком. 5 4 AD-3000730-01 7661618 — 1 — 04072016 21 8 Устранение неисправностей 8 Устранение неисправностей 8.1 Коды ошибок Рис.16 Ошибки дисплея 1 Панель управления 2 Значки на главном дисплее 3 Пример временного кода ошибки (Низкое давление воды) 4 Пример постоянного кода ошибки ( Низкое давление воды) 1 5 Пример типичного дисплея после успешного СБРОСА В маловероятном случае возникновения ошибки на дисплее будет отображаться либо мигающий треугольник, либо мигающий треугольник со СБРОСОМ.Дисплей также будет мигать и отобразить код ошибки (см. Таблицы кодов ошибок). Предупреждающий треугольник указывает на временную неисправность. (3) Предупреждающий треугольник со СБРОСОМ указывает на постоянную неисправность. (4) 2 Временная неисправность обозначается буквой «H», за которой следует двузначный кодовый номер (например, .02). Этот код мигает и чередуется со вторым двузначным кодом (например, .06) для обозначения конкретной неисправности. (3) Временная неисправность препятствует работе котла, но автоматически сбрасывается после устранения причины неисправности.3 Таблица.9 Описание кодов временных ошибок Код ошибки Описание неисправности H01 00 Временная потеря связи между газовым клапаном и платой котла H01 05 Достигнута максимальная разница между температурой подачи и обратной линии H01 08 Слишком быстрое увеличение температуры подачи в режиме отопления H01 14 Максимальная температура подачи достигнуто значение H01 18 Нет циркуляции воды в системе H02 06 Низкое давление воды в отопительном контуре 4 H03 02 Временная потеря пламени Постоянная неисправность «Блокировка» обозначается буквой «E», за которой следует двузначный кодовый номер ( е.грамм. .02). Этот код мигает и чередуется со вторым двузначным кодом (например, .07) для обозначения конкретной неисправности (4). 5 Постоянная неисправность препятствует работе котла и не будет автоматически сброшена. После устранения неисправности необходимо нажать кнопку RESET не менее 3 секунд для перезапуска котла. PN-0000271 Если ошибку невозможно сбросить или она часто повторяется, обратитесь к установщику, поставщику услуг годового обслуживания или в службу поддержки клиентов Baxi. Вы можете связаться со службой поддержки Baxi по телефону 0344871 1545.При обращении в службу поддержки клиентов Baxi будет полезно иметь под рукой «Контрольный список контрольных показателей» в конце Руководства по установке и обслуживанию, поскольку он включает подробные сведения, относящиеся к котлу и установке. Таб.10 Описание кодов постоянных ошибок Код ошибки Описание неисправности E04 01 Неисправность датчика температуры подачи E04 02 E00 04 E00 05 22 7661618-1-04072016 Неисправность датчика температуры обратной линии E04 04 E04 05 Неисправность датчика температуры дымовых газов E01 11 E04 13 Неисправность вентилятора E02 07 Низкое давление воды 8 Поиск и устранение неисправностей Код ошибки Описание неисправности E01 17 Отсутствие циркуляции воды E04 10 Сбой розжига после 5 попыток E01 04 Обнаружение пропадания пламени 5 раз за 24 часа E04 00 Неисправность газового клапана E04 17 E04 08 Достигнута максимальная безопасная температура E02 47 Соединение с сбой внешнего устройства E02 48 Ошибка конфигурации с внешним устройством Примечание. Если на дисплее отображается код ошибки, отличный от тех, которые описаны в таблице кодов ошибок, обратитесь в службу поддержки клиентов Baxi по телефону 0344871 1545.8.2 Поиск неисправностей Tab.11 Проблемы и решения Проблема Возможные причины Решение Нет горячей воды для дома. 7661618 — 1 — 04072016 23 Убедитесь, что на котел подано напряжение. Проверить предохранители и переключатели. Проверьте, правильно ли открыт газовый запорный кран. Если в отеле есть счетчик предоплаты, убедитесь, что у него достаточно кредита. Функция ГВС отключена. Активируйте режим ГВС. Давление воды слишком низкое (<0,5 бар). Подайте давление в системе. Недостаточный поток.Расход должен быть не менее 2,5 литров в минуту. Радиаторы холодные. Котел не работает. Повышение температуры слишком низкое. уставка нагрева значение с помощью регулятора температуры ЦО или, если подключен комнатный термостат, увеличьте температуру на комнатном термостате. Режим обогрева отключен. Активируйте режим обогрева. Клапаны радиатора не открыты. Откройте краны всех радиаторов, подключенных к системе. Котел не работает. Убедитесь, что на котел подано напряжение.Проверить предохранители и выключатели. Проверьте, правильно ли открыт газовый запорный кран. Если в отеле есть счетчик предоплаты, убедитесь, что у него достаточно кредита. Давление воды слишком низкое (<0,5 бар). Подайте давление в системе. 8 Устранение неисправностей Проблема Возможные причины Решение Котел не работает. 24 7661618 - 1 - 04072016 Повышение температуры слишком низкое. уставка нагрева значение с помощью регулятора температуры ЦО или, если подключен комнатный термостат, увеличьте температуру на комнатном термостате.Нет потребности в отоплении. Убедитесь, что таймеры и термостаты требуют тепла. Нет источника питания. Убедитесь, что на котел подано напряжение. Проверьте предохранители и переключатели. Давление воды слишком низкое (<0,5 бар). Подайте давление в системе. Котел показывает ошибку. Нажмите кнопку сброса. Если возможно, исправьте ошибку. Давление газа слишком низкое. Убедитесь, что газовый запорный кран полностью открыт. Откройте газовый запорный кран. Слив конденсата заблокирован. Проверьте слив, особенно любые внешние участки при отрицательных температурах.Если котел не работает, также ознакомьтесь с разделом «Порядок проверки работы и определение основных неисправностей» или обратитесь к установщику. 9 Вывод из эксплуатации 9 Вывод из эксплуатации 9.1 Процедура вывода из эксплуатации Осторожно Только квалифицированный персонал имеет право работать с устройством и системой до вывода из эксплуатации. Если ваш котел необходимо вывести из эксплуатации временно или навсегда, необходимо выполнить следующие действия: 1. Выключить котел. 2. Отключить электропитание котла. 3.Закройте кран газовой изоляции. 4. Слейте воду из системы центрального отопления. Обратитесь за советом к установщику. 7661618 - 1 - 04072016 25 10 Утилизация 10 Утилизация 10.1 Утилизация и переработка Осторожно! Демонтаж и утилизация котла должны выполняться квалифицированным специалистом в соответствии с местными и национальными правилами. 26 7661618 - 1 - 04072016 11 Окружающая среда 11 Окружающая среда 11.1 Энергосбережение Советы по экономии энергии: Не накрывайте радиаторы. Не вешайте шторы перед батареями отопления. Установите светоотражающие панели за радиаторами, чтобы предотвратить потерю тепла.Изолируйте трубы в неотапливаемых помещениях (подвалах и чердаках). Установить изоляцию чердака и двойное остекление. При необходимости используйте средства защиты от сквозняков. Обновите все старые внешние устройства управления котлом. Уменьшите комнатные термостаты на 1 °. Выключайте радиаторы отопления в неиспользуемых помещениях. Не используйте без смысла горячую (или холодную) воду. Установите водосберегающую насадку для душа, чтобы сэкономить до 40% энергии. Принимайте душ, а не ванну. Ванна потребляет вдвое больше воды и энергии. 11.2 Комнатные термостаты и настройки Доступны различные модели комнатных термостатов.Тип и настройка термостата влияют на общее потребление энергии. Несколько советов: Модулирующий термостат в сочетании с термостатическими радиаторными клапанами экономит энергию и обеспечивает значительный комфорт. Эта комбинация дает вам гибкость при изменении температуры. Не устанавливайте термостатические радиаторные клапаны в помещении, в котором установлен комнатный термостат. Полное закрытие и открытие радиаторов с термостатическим вентилем вызывает нежелательные колебания температуры. Открывайте и закрывайте термостатические клапаны небольшими шагами.Понизьте термостат примерно до 20 ° C. Это снижает затраты на отопление и потребление энергии. Временно снизьте температуру комнатного термостата, если открываете окна для проветривания комнаты. Если вы используете термостат типа ВКЛ / ВЫКЛ, уменьшите значение температуры воды летом (например, 60 ° C летом и 80 ° C зимой). При установке термостата с часовым программированием учитывайте дни, когда вы отсутствуете или находитесь в отпуске. Производство электроэнергии и экономия энергии достигают своего оптимального уровня с помощью запрограммированной и активируемой программы таймера.7661618 - 1 - 04072016 27 12 Гарантия 12 Гарантия 12.1 Общие положения Чтобы убедиться, что гарантия на ваш котел активирована и поддерживается, необходимо, чтобы: 1. Контрольный список контрольных показателей был заполнен вашим установщиком 2. Гарантия была зарегистрирована в течение 30 дней 3. Котел имеет ежегодное обслуживание. Обратите внимание, что несоблюдение условий приведет к аннулированию гарантии. 12.2 Стандартные положения и условия гарантии Регистрация, обслуживание и ремонт гарантии Чтобы ознакомиться с полными условиями и положениями, посетите baxi.co.uk/terms. Контрольный список контрольных показателей Контрольный перечень контрольных показателей будет заполнен вашим установщиком и зафиксирует, что котел был установлен и введен в эксплуатацию правильно. Его можно найти в конце руководства по установке и обслуживанию, и его следует хранить в надежном месте на протяжении всего срока службы котла. Мы проверим, что Контрольный список для контрольных отметок был заполнен, во время визита в гарантийный период. Способы регистрации гарантии Если на ваш котел распространяется расширенная гарантия, ваш установщик может зарегистрировать продукт от вашего имени и предоставить вам соответствующую документацию.Пожалуйста, свяжитесь с вашим установщиком. В противном случае вы можете зарегистрировать свою гарантию на сайте baxi.co.uk/registration. Чтобы активировать стандартную двухлетнюю гарантию, воспользуйтесь одним из следующих способов: бесплатный телефон 0800 013 7989 или посетите веб-сайт baxi.co.uk и перейдите в раздел "Регистрация гарантии". Ежегодное обслуживание Для сохранения гарантии необходимо выполнять обслуживание каждые 12 месяцев с даты установки. Эта услуга должна выполняться одним из следующих лиц: Зарегистрированный установщик / инженер Gas Safe Служба поддержки клиентов Baxi; позвоните нам 0344 871 1545 Убедитесь, что ваш инженер записал служебную информацию в конце руководства по установке и обслуживанию.При посещении гарантийного ремонта вас попросят предоставить историю обслуживания. Если у вас возникла проблема с вашим котлом Для любого ремонта в гарантийный и послегарантийный период служба поддержки Baxi всегда готова помочь вам. Позвоните в нашу отмеченную наградами команду, чтобы организовать визит одного из наших национальных инженеров, зарегистрированных в Gas Safe. Если на ваш продукт распространяется гарантия, все предоставляется бесплатно в соответствии с нашими условиями и положениями гарантии. Если срок гарантии истек, мы все равно можем помочь и предложить ряд вариантов, которые вы можете выбрать в соответствии с вашими потребностями.Свяжитесь со службой поддержки клиентов Baxi 0344 871 1545 Часы работы: понедельник - пятница, 8.00 - 18.00 в выходные и праздничные дни, 8.30 - 14.00. Обратите внимание, что звонки могут записываться для целей обучения и мониторинга. При обращении в службу поддержки клиентов Baxi подготовьте следующую информацию: 28 7661618 - 1 - 04072016 12 Гарантия Серийный номер котла. См. Подробности в разделе 4.1. Подтверждение покупки, если у вас нет серийного номера котла. Обратите внимание, что для гарантийного ремонта наши инженеры попросят показать вашу историю обслуживания, заполненный контрольный список контрольных показателей и данные вашего установщика.Все это можно найти в руководстве по установке и обслуживанию. 7661618 - 1 - 04072016 29 13 Приложение 13 Приложение 13.1 Техническое описание - Комбинированные котлы Таб.12 Техническое описание комбинированных котлов Baxi Combi 224 228 424 428 Отопление помещений - Температурный режим Средний Средний Средний Средний Водонагреватель - Заявленный профиль нагрузки XL XL XL XL Сезонный класс энергоэффективности отопления помещений AAAA Класс энергоэффективности нагрева воды AAAA Номинальная тепловая мощность (Prated или Psup) кВт 20 24 20 24 Отопление помещений - Годовое потребление энергии ГДж 62 74 62 74 Нагрев воды - Годовое потребление энергии кВтч (1) ГДж (2) 30 7661618 - 1 - 04072016 3317 3317 3317 3317 Сезонная энергоэффективность отопления помещений% 93 93 93 93 Энергоэффективность нагрева воды% 86 85 86 85 Уровень звуковой мощности LWA в помещении дБ 48 50 48 50 (1) Электричество (2) Топливо См. Меры предосторожности при сборке, установке и обслуживании: Безопасность, стр. 5 13 Приложение 13.2 Фишка комплекта - котлы Рис.17 Фишка комплекта для котлов с указанием энергоэффективности отопления помещения Сезонная энергоэффективность отопления помещения котла 1'I '% Регулирование температуры Класс I = 1%, Класс II = 2%, Класс III = 1,5%, 2 из таблицы температурного контроля Класс IV = 2%, Класс V = 3%, Класс VI = 4%, Класс VII = 3,5%, Класс VIII = 5% +% Дополнительный котел Сезонная энергоэффективность отопления помещения (в% ) из карты котла 3 (- 'I') x 0,1 = ±% Вклад солнечной энергии Мощность резервуара (1) из карты солнечного устройства Размер коллектора (в м2) Объем резервуара (в м3) КПД коллектора (в%) A * = 0.95, A = 0,91, B = 0,86, C = 0,83, D - G = 0,81 4 ('III' x + 'IV' x) x 0,9 x (/ 100) x = +% (1) Если рейтинг резервуара выше A, используйте 0,95 Дополнительный тепловой насос Сезонный КПД отопления помещения (в%) из карты теплового насоса 5 (- 'I') x 'II' = +% Вклад солнечной энергии И Дополнительный тепловой насос выберите меньшее значение 4 5 6 0,5 x ИЛИ 0,5 x = -% Сезонная энергоэффективность отопления помещения 7% Сезонная энергоэффективность отопления помещения пакета GFEDCBA A + A ++ A +++ <30% Установлен бойлер и дополнительный тепловой насос с низкотемпературными излучателями тепла на 35 ° C? из карты теплового насоса 7 + (50 x 'II') =% Энергоэффективность пакета продуктов, представленных в этой карте, может не соответствовать его фактической энергоэффективности после установки в здании, поскольку на эту эффективность влияют дополнительные такие факторы, как потери тепла в распределительной системе и размеры продуктов в зависимости от размера и характеристик здания.AD-3000743-01I Значение сезонной энергоэффективности обогрева помещения преимущественным обогревателем, выраженное в%. 7661618 - 1 - 04072016 31 13 Приложение II Коэффициент для взвешивания тепловой мощности основного и дополнительного обогревателей пакета, как указано в следующей таблице. III Значение математического выражения: 294 / (11 · Prated), при этом «Prated» относится к предпочтительному обогревателю помещения. IV Значение математического выражения 115 / (11 · Prated), в соответствии с которым «Prated» относится к предпочтительному обогревателю помещения.Табл.13 Взвешивание котлов Psup / (Prated + Psup) (1) (2) II, упаковка без резервуара для горячей воды II, упаковка с резервуаром для горячей воды 0 0 0 0,1 0,3 0,37 0,2 0,55 0,70 0,3 0,75 0,85 0,4 0,85 0,94 0,5 0,95 0,98 0,6 0,98 1,00 ≥ 0,7 1,00 1,00 (1) Промежуточные значения вычисляются путем линейной интерполяции между двумя соседними значениями. (2) Prated относится к предпочтительному обогревателю помещения или комбинированному обогревателю. Таблица 14 Эффективность упаковки Baxi Combi 224 228 424 428 Регулирование температуры X% Регулирование температуры Y% 32 7661618 - 1 - 04072016 13 Приложение 13.3 Описание комплекта - Комбинированные нагреватели (бойлер или тепловые насосы) Рис.18 Описание комплекта для комбинированных нагревателей (котлов или тепловых насосов) с указанием энергоэффективности водяного отопления в пакете Энергоэффективность водяного нагрева комбинированного нагревателя 1'I '% Заявленный профиль нагрузки : Вклад солнечной энергии Вспомогательное электричество из карты солнечного устройства 2 (1,1 x 'I' - 10%) x 'II' - 'III' - 'I' = +% Энергоэффективность нагрева воды в пакете при средних климатических условиях 3% Энергия нагрева воды класс эффективности упаковки в среднем климате GFEDCBA A + A ++ A +++ M LXLXXL <28% Эффективность нагрева воды в более холодных и более теплых климатических условиях 3 2 Холоднее: - 0.2 x =% 3 2 Теплее: + 0,4 x =% Энергоэффективность пакета продуктов, представленных в этой карте, может не соответствовать его фактической энергоэффективности после установки в здании, поскольку на эту эффективность влияют дополнительные факторы, такие как потери тепла в распределительной системе и определение размеров изделий в зависимости от размеров и характеристик здания. AD-3000747-01I Значение энергоэффективности нагрева воды комбинированного водонагревателя, выраженное в%. II Значение математического выражения (220 · Qref) / Qnonsol, где Qref взято из Регламента EU 811/2013, Приложение VII, таблица 15, а Qnonsol - из спецификации продукта солнечного устройства для заявленного профиля нагрузки M, L, XL или XXL комбинированного обогревателя.III Значение математического выражения (Qaux · 2,5) / (220 · Qref), выраженное в%, где Qaux взято из описания продукта солнечного устройства, а Qref - из Регламента ЕС 811/2013, Приложение VII Таблица 15 для заявленного профиля нагрузки M, L, XL или XXL. 7661618 - 1 - 04072016 33 13 Приложение 34 7661618 - 1 - 04072016 © Авторское право Вся техническая и технологическая информация, содержащаяся в этих технических инструкциях, а также любые прилагаемые чертежи и технические описания, остаются нашей собственностью и не могут быть размножены без нашего предварительного согласия на письме.Сохраняется право на внесение изменений. Служба поддержки клиентов Baxi 0344 871 1545 Часы работы понедельник - пятница, с 8:00 до 18:00 по выходным и праздничным дням, с 8:30 до 14:00. Обратите внимание, что звонки могут записываться в целях обучения и мониторинга baxi.co.uk Зарегистрируйтесь сейчас, чтобы активировать гарантию: baxi.co.uk/registration Для сохранения гарантии убедитесь, что ... 1 Контрольный список проверок заполнен 2 Гарантия регистрируется в течение 30 дней 3 Котел имеет годовое обслуживание. Полные условия и положения см. на сайте baxi.co.uk/terms. Несоблюдение условий приведет к аннулированию гарантии вашего производителя. Baxi Brooks House, Coventry Road, Warwick, CV34 4LL Пожалуйста, убедитесь, что котел установлен в соответствии с данными инструкциями по установке и что вы соблюдаете Строительные нормы и правила. e & oe Все описания и иллюстрации, представленные в этом документе, были тщательно подготовлены, но мы оставляем за собой право вносить изменения и улучшения в наши продукты, которые могут повлиять на точность информации, содержащейся в этом буклете.Все товары продаются в соответствии с нашими стандартными условиями продажи, которые доступны по запросу. 7661618 - 1 - 04072016


    БЕСПЛАТНЫЙ АНГЛИЙСКИЙ PDF

    ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

    РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    СПРАВОЧНИК — СПРАВОЧНИК

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ — РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

    Связанные

    Термостаты для комбинированных котлов

    Все комбинированные котлы должны иметь комнатный термостат.Без него невозможно будет контролировать температуру воздуха.

    Клеммы без напряжения

    Некоторые котлы имеют клеммы без напряжения. Как следует из названия, они не подключены к какому-либо источнику питания, и к ним нельзя подавать какое-либо питание. На схеме эти клеммы обозначены буквами A и B, однако производители котлов могли использовать альтернативную маркировку

    .

    Когда две клеммы соединены вместе, котел работает. В не подключенном состоянии котел не работает.Следовательно, требуется двухпроводной термостат. Они не имеют источника питания, а проводка представляет собой двухжильный кабель между котлом и термостатом.

    При первой установке котла обычно существует перемычка между двумя клеммами термостата, чтобы можно было проверить котел перед подключением термостата. Эту перемычку необходимо удалить, а термостат подсоединить на своем месте — в противном случае нагрев будет работать постоянно. Это окажется очень дорогостоящим и приведет к чрезмерно высокой температуре в помещении.

    Внимание! Подключение сетевого напряжения к клеммам термостата на этом типе котла обычно приводит к серьезным и дорогостоящим повреждениям котла.

    Сетевое напряжение 2-х проводный термостат

    Для этих котлов требуется термостат сетевого напряжения, который может иметь 2 или 3 провода. Котел будет иметь клемму, которая активирует котел при подаче на него сетевого напряжения, обычно обозначается SL или Switched Line.

    2-проводный термостат

    Двухпроводный термостат подключается между линией и коммутируемой клеммой линии на котле.Когда требуется тепло, термостат соединяет эти два провода вместе, подавая полное сетевое напряжение на коммутируемую клемму линии. Это активирует котел.

    Многие 2-проводные термостаты подходят для сетевого напряжения, но некоторые — нет, поэтому при выборе 2-проводного термостата для работы от сети необходимо соблюдать осторожность.

    Цифровые термостаты обычно двухпроводные и обычно имеют внутри батарейки для работы электроники. У них есть существенный недостаток: когда батареи разряжаются, центральное отопление перестает работать.Также добавляется стоимость замены батарей.

    Сетевой термостат 3-х проводный

    Это более распространенные. Помимо линии и коммутируемой линии также требуется нейтраль. Он используется для питания небольшого нагревателя внутри термостата, чтобы уменьшить время отклика. Без этого разница температур между включением и выключением термостата (гистерезис) будет чрезмерно большой, что приведет к значительным колебаниям температуры в помещении.

    Обратите внимание, что правильное соединение L и SL важно.Если это поменять местами, нагреватель ускорителя будет работать непрерывно. Это значительно сократит срок службы нагревателя и во многих случаях приведет к тому, что термостат будет постоянно включен, независимо от температуры в помещении.

    Некоторые термостаты имеют встроенный неоновый индикатор, который внутренне подключен параллельно нагревателю ускорителя. Загорается, когда термостат включен (требует тепла).

    Другая информация

    Заземление термостатов

    Для большинства термостатов заземление не требуется, однако заземление все же должно быть предусмотрено в месте расположения термостата.Обычный метод заключается в том, чтобы между котлом и термостатом проложить трехжильный кабель заземления. Это позволит установить двухпроводной или трехпроводной термостат.

    Если термостат не имеет клеммы заземления, провод заземления следует подключить к отдельной изолированной клеммной колодке.

    Оба варианта

    Некоторые котлы имеют возможность переключения как без напряжения, так и от сети. В этих случаях можно использовать любой из них, однако два набора клемм никогда не должны быть соединены между собой или использоваться одновременно.Это, скорее всего, приведет к повреждению котла.

    Ebus

    Эти клеммы, если они установлены, предназначены для специальных электронных термостатов и других элементов управления. Обычно устройства управления поставляются производителем котла и должны подключаться в соответствии с их инструкциями.

    Термостаты защиты от замерзания

    Термостат защиты от замерзания подключается точно так же, как и в приведенных выше примерах, однако для этого в котле будет отдельный набор клемм.

    Термостат защиты от замерзания обычно срабатывает, когда температура окружающей среды опускается ниже 4 ° C, и котел включается, чтобы предотвратить замерзание воды внутри труб. Котел будет работать независимо от настроек других элементов управления, но термостат отключится, когда температура поднимется выше 4 ° C.

    Термостаты защиты от замерзания не являются обязательными и обычно устанавливаются только тогда, когда котел находится в холодном помещении, например, в гараже или хозяйственной постройке. Их следует устанавливать рядом с котлом.

    Что такое умный котел?

    С ростом популярности Интернета вещей (IoT) и умных домов в новостях можно с уверенностью сказать, что вы уже слышали об умных камерах, умных замках, умном освещении и даже умных розетках и переключателях. А как же умные котлы и умное отопление?

    Получите фиксированную цену онлайн за 20 секунд с помощью этого онлайн-инструмента расчета котировок — Нажмите здесь

    Рост внедрения умных домов означает, что все больше британских домохозяйств покупают умные устройства.Согласно опросу YouGov 2018, 23% британцев владеют умным предметом, 8% — двумя или более, и это число, вероятно, будет расти. Но разве мысль о том, чтобы доверять что-то столь же важное, как домашнее отопление (ну, в Великобритании может быть довольно холодно!), Чему-то, что подключается к вашему телефону, кажется немного странной? Умный котел — это просто модная штуковина или действительно полезная технология?

    Дело в том, что умные технологии уже здесь, и они уже революционизируют наши дома. Кроме того, умные котлы проще в использовании и установке, чем вы думаете.

    Способность обогревать дом с помощью устройства, которое может учиться на ваших привычках и управляться телефоном и даже вашим голосом, не является чем-то таким футуристическим, как вы думаете. Умное отопление и умные котлы могут помочь вам сэкономить деньги, снизить потребление энергии и выбросы углекислого газа, и все это без необходимости демонтировать и заменять текущее центральное отопление.

    В этой статье мы подробно расскажем об умных котлах и расскажем, подходят ли они для вашего дома. К концу вы узнаете свои умные термостаты от пароконвектоматов и будете чувствовать себя более уверенно, принимая решение добавить умное отопление в свой дом и повседневную жизнь.

    Получите фиксированную цену онлайн за 20 секунд:

    Q Какое топливо используется в вашем котле?

    Что такое умный котел?

    Умный котел — это котел, подключенный к умному термостату, что дает вам умную систему отопления. После того, как бойлер подключен к интеллектуальному термостату, пользователь может управлять своим центральным отоплением и горячей водой из любого места внутри и за пределами дома. Если вы приобретете обучаемый термостат, он будет автоматически учиться на вашем распорядке и управлять вашим бойлером для экономии энергии.

    Когда ваш котел станет умным, у вас будет больше мощности и гибкости, когда дело доходит до отопления дома. Например, вы можете выбрать обогрев только определенных частей дома и более активно контролировать потребление энергии, уменьшая свои счета и углеродный след. Умные котлы также предлагают большее удобство, поскольку вы можете адаптировать свои потребности в отоплении к рутинам и образу жизни вашей семьи.

    По сути, если вам нужен умный бойлер, вам нужно будет приобрести умный термостат.

    Получите фиксированную цену онлайн за 20 секунд с помощью этого онлайн-инструмента расчета стоимости — Нажмите здесь

    Что такое интеллектуальный термостат?

    Умный термостат — это термостат, который подключает ваш котел к Интернету и позволяет вам управлять им из любой точки мира. Вместо того, чтобы быть привязанным к термостату в вашем доме, интеллектуальное управление отоплением может путешествовать с вами. Это означает, что вы можете управлять отоплением дома удаленно с помощью приложения со своего настольного компьютера, планшета или смартфона.

    Если вы на работе, а дети ушли из дома, вы можете выключить отопление. Нет смысла топить пустой дом?

    Если вам удобно на диване и не хочется вставать, просто отрегулируйте температуру там, где вы сидите. Удобство возможности управлять графиком отопления вашего дома из мобильного приложения вместо того, чтобы быть привязанным к кнопкам панели управления, очень привлекает многих пользователей.

    Некоторые интеллектуальные термостаты могут даже определять, когда вы выходите из дома и когда возвращаетесь, с помощью встроенных датчиков и GPS на вашем телефоне.Это позволяет интеллектуальному термостату включать отопление до того, как вы вернетесь домой, и согреть дом, когда вы вернетесь. Это удобно, если у вас есть изменяемый график и вы тратите энергию, запрограммировав традиционный термостат на включение в определенное время.

    Теперь, когда вы лучше понимаете, что такое «умный котел», вы можете подумать о том, как сделать умную собственную систему центрального отопления.

    Как сделать мой котел умным?

    Чтобы котел получился умным, достаточно купить умный термостат и установить его.Если вы уверены в своих навыках DIY, то можете сделать это самостоятельно. Умный термостат нужно будет установить вместо старого, а затем подключить к котлу.

    Хорошая новость заключается в том, что интеллектуальные термостаты совместимы с большинством типов котлов, включая комбинированные котлы, газовые и электрические котлы, интеллектуальные системы, а также котлы только для нагрева и конденсационные. Однако они совместимы не со всеми котлами.

    Хорошее практическое правило — посоветоваться с производителем перед покупкой.Кроме того, прежде чем вы начнете покупать умный термостат, убедитесь, что ваш текущий бойлер может управляться с помощью обычного термостата или программатора. Если да, то с подключением к умному термостату проблем не возникнет.

    Если вы в чем-то не уверены, вы можете выбрать установку для вас профессионалом. Просто спросите производителя.

    Как умный термостат подключается к котлу?

    Когда дело доходит до подключения интеллектуального термостата к котлу, следует подумать о трех вещах.

    1. Ступица . Он подключается к широкополосному маршрутизатору, а также может быть подключен по беспроводной сети.
    2. Ресивер . Он подключается к котлу и подключает его к Интернету.
    3. Интеллектуальная система управления . Часть, которая включает интерфейс и позволяет вам управлять обогревом.

    Настройки будут различаться в зависимости от производителя, и каждый интеллектуальный термостат будет поставляться с подробным списком инструкций по настройке.

    Как правило, сам термостат следует устанавливать вдали от радиаторов отопления или прямых солнечных лучей, которые могут испортить показания температуры.Также рекомендуется установить приемник рядом с котлом, но держать его подальше от крупных металлических предметов, которые могут помешать сигналу.

    Некоторые производители рекомендуют не использовать интеллектуальный термостат в спальне, поскольку для оптимального сна в этой комнате должно быть на пару градусов прохладнее, чем в остальной части дома. Коридор — разумное место, так как обычно нет окон, чтобы пропускать ветер или солнечный свет, которые могут давать неточные показания, а температура должна быть довольно постоянной.

    После подключения интеллектуального термостата к котлу вы можете приступить к настройке приложения.

    Подключение интеллектуального термостата к котлу требует некоторой уверенности в проводке, поэтому, если вы вообще беспокоитесь, лучше всего поручить установку профессионалу.

    Получите фиксированную цену онлайн за 20 секунд с помощью этого онлайн-инструмента расчета стоимости — нажмите здесь

    Какой умный котел самый лучший?

    Когда дело доходит до покупки интеллектуального термостата в Великобритании, существует множество вариантов.Выбор лучшего для вас будет зависеть от совместимости вашего котла, а также от того, есть ли у вас уже другие умные устройства, которые работают вместе.

    Мы кратко рассмотрим некоторые из самых популярных интеллектуальных термостатов, представленных в настоящее время на рынке, а также некоторые из них, выпущенные для конкретных котлов.

    Термостат Nest Learning

    Этот термостат, принадлежащий Google, выделяется тем, что учится на вашем распорядке. После того, как вы немного воспользуетесь устройством, оно прислушается к вашему графику обогрева и запомнит его.Он также может отслеживать, где вы находитесь, с помощью GPS вашего телефона и соответствующим образом регулировать обогрев.

    Термостат Nest совместим с большинством типов котлов, включая комбинированные котлы, системные, обычные, воздушные.

    Устройство также удостоилось похвалы за свой дизайн, поэтому, если для вас важно красивое устройство, оно для вас. Вы можете купить термостат Nest с профессиональной установкой или без нее, но Nest рекомендует пользоваться услугами профессионала.

    Получите фиксированную цену онлайн за 20 секунд:

    Q Какое топливо используется в вашем котле?

    Hive Active Heating

    Активным обогревом Hive (принадлежит Centrica) можно управлять голосом пользователя или с помощью приложения для смартфона.Компания утверждает, что пользователи могут экономить до 120 фунтов стерлингов в год, что является заманчивым стимулом для тех, кто хочет сократить свои счета за электроэнергию.

    Инженеры British Gas могут установить термостат для вас, хотя компания заявляет, что вы можете сделать это самостоятельно, если хотите.

    Если у вас уже есть концентратор для умного дома, то этот термостат также совместим с Alexa и Google Home. Он работает с газовыми котлами и котлами, работающими на сжиженном нефтяном газе, а также с некоторыми электрическими и масляными котлами.

    Устройство работает с умными помощниками Amazon Alexa, Google Assistant и Siri. Он также подключается к Amazon Echo и Echo Dot, поэтому, если вам нравится идея управлять своим нагревом с помощью голосовых команд, это может быть приятным бонусом.

    Интеллектуальный термостат tado ° V3 +

    Интеллектуальный термостат tado ° работает с большинством газовых котлов, а также предлагает возможность интеллектуального управления радиаторами. Он учитывает прогноз погоды при обогреве вашего дома и, как и другие на рынке, использует геозону, чтобы вы не обогревали пустой дом.

    Вы можете выбрать обогрев всего дома или отрегулировать отопление в отдельных комнатах. Он также определяет, когда есть открытое окно, и напоминает вам о необходимости соответственно отрегулировать отопление.

    С помощью приложения вы можете получить доступ к интеллектуальной отчетности, которую вы можете использовать для контроля и изменения способа использования вашего центрального отопления.

    Worcester Wave

    Эта модель совместима только с газовыми комбинированными или системными котлами модели Worcester Bosch, включая Greenstar i, Greenstar Si Compact и GreenstarHighflow CDI.

    Как и другие интеллектуальные термостаты на рынке, он позволяет управлять котлом со смартфона или планшета. Приложение работает с Apple и Android, с помощью которых клиенты могут отслеживать потребление энергии.

    В отличие от других интеллектуальных термостатов, эта модель должна быть подключена к вашему котлу с помощью провода, и она не может обеспечить многозонную работу, когда у вас разные температуры в разных комнатах.

    Baxi uSense

    Термостат Baxi uSense для умной комнаты также требует проводного подключения к вашему котлу и совместим с любыми комбинированными котлами, такими как Baxi Duo-tec и Baxi 600.

    Устройство также предлагает такие функции, как диагностика неисправностей котла и «режим отпуска», чтобы не тратить энергию впустую, когда вы находитесь вдали от дома.

    Это не исчерпывающий список того, на что способны эти умные термостаты, или того, что доступно сегодня на рынке. Существует множество вариантов, и вы можете поговорить со своим поставщиком энергии или производителем котлов, чтобы помочь вам решить, что лучше всего подойдет вам и вашему дому.

    Вместо этого это должно дать вам представление о некоторых вариантах выбора, и, надеюсь, теперь вы чувствуете себя достаточно уверенно, чтобы начать поиск и сравнение умных термостатов самостоятельно.

    Сколько стоит умный котел?

    Стоимость умного бойлера будет зависеть от того, какой умный термостат вы решите купить. Вы можете рассчитывать потратить не менее 150 фунтов стерлингов на новый умный термостат, в то время как некоторые обойдутся вам более чем в 300 фунтов стерлингов. Если вы решите профессионально установить интеллектуальный термостат, это будет стоить дополнительно.

    Существуют также дополнительные услуги по ежемесячной подписке, которые вы можете получить при покупке интеллектуального термостата.

    Подходит ли мне умный котел?

    Вы когда-нибудь приходили домой в морозильный дом или разочаровывались из-за того, что ваш котел выкачивает тепло, когда в доме нет никого, кто мог бы это оценить? Если да, то умный котел может вам подойти.Умные термостаты могут использовать геозону через мобильное приложение, где вы находитесь, и согревают ваш дом к вашему возвращению.

    Если у вас есть распорядок дня, на котором умный термостат может учиться, и вы не хотите утруждать себя ручной установкой жесткого расписания, то добавление умного бойлера в ваш дом может быть эффективным способом обогрева вашего дома.

    Если вы уже используете голосовые команды для управления другими интеллектуальными устройствами в вашем доме, например освещением, вам, вероятно, будет удобно распространить это управление и на отопление.Но сначала вы должны убедиться, что ваш умный помощник и домашний концентратор совместим с умным термостатом, который вы хотите купить.

    Если вы хотите более внимательно следить за потреблением энергии и вносить изменения, умный котел может стать для вас правильным решением. Многие приложения для интеллектуальных термостатов позволяют контролировать потребление энергии и устанавливать цели по экономии энергии в течение года. Некоторые даже отправят вам уведомление, если вы случайно оставите отопление включенным, когда выходите на улицу, с напоминанием выключить его для экономии энергии.

    Помимо спасения планеты, пристальное наблюдение за потреблением энергии также может помочь сэкономить деньги за счет более эффективного обогрева дома.

    Для людей, которым нужно удобство установки и регулировки температуры в своем доме, где бы они ни находились, и которым удобно использовать приложение для управления центральным отоплением, умный бойлер может быть лучшим решением. Умные дома могут помочь нам уменьшить углеродный след, сократить потребление энергии и сэкономить деньги.

    Умные котлы; Плюсы и минусы

    Плюсы

    • Вы можете сэкономить на счетах за отопление.
    • Вы можете установить определенные зоны нагрева в своем доме.
    • Пользователи могут управлять отоплением и горячей водой отдельно.
    • Многие интеллектуальные термостаты интегрируются с другими интеллектуальными устройствами в экосистеме умного дома
    • Они могут помочь вам быть более экологически чистыми, сокращая потребление энергии.
    • Вы можете управлять отоплением вне дома.
    • Пользователи могут просматривать и проверять свое энергопотребление.
    • Некоторые модели позволяют изменять температуру в доме с помощью голоса.
    • Если вы забыли выключить отопление, выходя из дома, умные термостаты сделают это за вас.

    Минусы

    • Умные термостаты совместимы не со всеми котлами. Определенные модели будут работать только с определенными типами.
    • Если у вас непостоянный график, интеллектуальный термостат может с трудом запомнить ваш график.
    • Финансовая экономия требует времени.
    • Менее технически подкованные люди могут быть отпугнуты.
    • Добавление более интеллектуальных средств управления в ваш дом может означать больше затрат на обслуживание.
    • Если вы уже будете осторожны с энергопотреблением, то экономия будет небольшой.
    • Дополнительные функции и подписки могут быть дорогими.

    Резюме

    Умный дом никуда не денется. Умные котлы и умные термостаты могут стать важной частью энергоэффективного дома и помочь вам сэкономить деньги, а также более внимательно следить за потреблением энергии.

    Удобство и высокотехнологичный интеллект интеллектуальных термостатов понравятся многим пользователям, хотя те, кто менее уверен в новых технологиях, могут поначалу быть неуверенными.

    Поговорите с производителем котла о том, как сделать ваш котел умным, или позвоните своему поставщику энергии, чтобы узнать о потенциальных сделках, которые они могут заключить в отношении интеллектуальных термостатов.
