Холодильная комната своими руками: Холодильная камера своими руками — Жизнь холостяка

30.07.1986
Комментариев нет

Содержание

Создание холодильной камеры своими руками

Процесс хранения ряда продуктов, например, сваренного самостоятельно пива, требует порой создания определенных температурных режимов. Для решения этой проблемы в старину применяли глубокие погреба и ледники, секрет изготовления которых в настоящее время утерян. Да и изготовить ледник в условиях городской квартиры порой достаточно сложно. Можно приобрести отдельный холодильник и использовать его для указанных целей, но стоимость подобного оборудования достаточно высока, а объем сохраняемого пива ограничен.

Менее затратный вариант – собрать холодильную камеру, использующую в качестве источника холода маленький бытовой холодильник,  своими руками.

Размеры предлагаемой к самостоятельному изготовлению камеры 100×100х120 сантиметров. Этого вполне достаточно для хранения нескольких десятков литров ароматного напитка. Каркас изготавливаем из деревянных реек сечением 25×50 миллиметров. Порода древесины для этого и других подобных изделий большой роли не играет. Главный аспект – качество материала – отсутствие больших сучков, червоточин, гнилей, которые могут негативно сказаться на механических свойствах деталей.

Предварительно простроганные вручную или механически детали отпиливаем по длине. Затем изготавливаем две рамки 100×120 сантиметров, соединяя детали в углах саморезами с помощью шуруповерта. По углам полученные прямоугольники присоединяем к метровым стойкам, получая параллелепипед с указанными выше габаритами.

Сборка каркаса

Следующий этап выполнения работы – обшивка внешних стенок камеры листовыми материалами – фанерой или OSB плитой.

Для крепления обшивки можно использовать упоминавшиеся уже саморезы или гвозди. Раскрой деталей по предварительной разметке удобно выполнять электролобзиком. При этом листы обшивки должны иметь правильную прямоугольную форму.

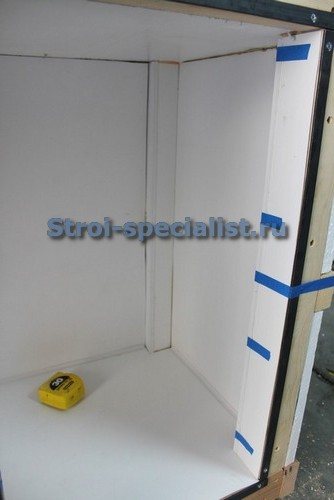

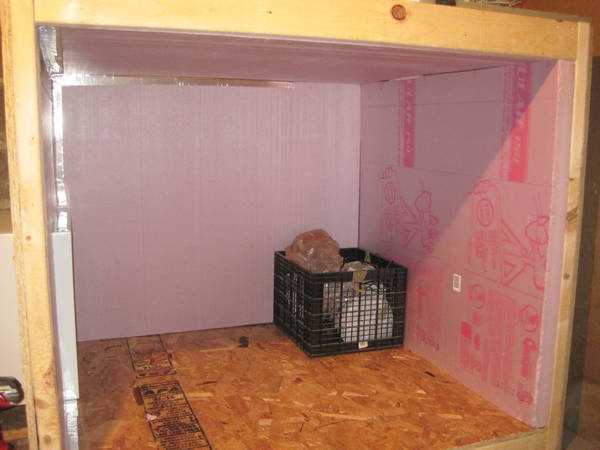

Утепление конструкции изнутри

Помочь обеспечить сохранить достаточно низкий уровень температур, рекомендуемый для более длительного сохранения пива и обеспечения сохранения его вкусовых качеств призвана закрепляемая на стенки камеры изнутри теплоизоляция. Для нашего изделия лучше использовать плитные материалы из пенопласта или полиуретана. Толщина плит не должна быть менее 30 миллиметров. Приобрести их можно на любом строительном рынке, а закрепить к стенкам холодильной камеры на клею или с помощью металлических крепежных элементов.

Процесс приклеивания изоляции к крыше самодельного холодильника требует применение дополнительных фиксирующих приспособлений, обеспечивающих надежную фиксацию материала в течение длительного промежутка времени. Эти же проблемы могут возникнуть и в процессе теплоизоляции боковых стенок.

Во избежание потерь тепла через швы, образующиеся в стыках между плитами, рекомендуем дополнительно проклеить их алюминиевым скотчем.

Одним из основных вспомогательных приспособлений, помогающих контролировать температуру воздуха внутри самостоятельно изготовленной холодильной камеры, является температурный датчик, устанавливаемый непосредственно внутри. Его не сложно приобрести в магазинах электронной аппаратуры или заказать через интернет. Удобство использования подобного прибора заключается в возможности задания определенных температурных режимов, контроль которых осуществляется автоматически.

Установка морозилки

Следующий обязательный прибор, являющийся источником холода – небольшой холодильник или камера. Для удобства использования предварительно с него необходимо снять переднюю дверцу и выполнить в обшивке одной из боковых стенок прямоугольный проем по размерам корпуса холодильника. Затем установите холодильник в проем стенки камеры и закрепите металлическими уголками. Теплоизоляцию стенки выполняйте вокруг проема, в котором закреплен хладогенератор.

Обратите внимание, что теплоизоляцию дна камеры лучше выполнять не изнутри, а снаружи. Это связано с удобством дальнейшей эксплуатации приспособления, связанной с перемещением по фанерному дну объемных емкостей с пивом.

Монтаж двери

Завершает изготовление холодильной камеры установка передней стенки. Для загрузки и выгрузки бутылей рекомендуем изготовить в ней достаточно объема дверцу. Процесс теплоизоляции передней стенки удобно выполнить до ее крепления к основанию. Тщательно измерьте внутренние габариты камеры, вырежьте соответствующий кусок теплоизоляции и приклейте его к заготовке обшивки.

Изоляцию дверцы можно выполнить уже после крепления детали корпуса.

После окончания сборки камеры можно выполнить внешнюю отделку корпуса с помощью различных красителей. Это защитит материал изделия и придаст законченность.

Затем можно провести испытания работоспособности приспособления и возможные температурные режимы. В связи со значительным увеличением объема охлаждаемого воздуха небольшому холодильнику сложно справиться с нагрузкой, на которую он не был рассчитан изначально, поэтому процесс охлаждения камеры, особенно при высоких окружающих температурах достаточно медленен. При необходимости получения более низких температур рекомендуем вам использовать в качестве источника холода более мощный холодильник, увеличив его полезный объем с помощью такой камеры.

В данном случае самодельное приспособление может быть применено для временного хранения более широкого спектра различных продуктов, в том числе мяса, рыбы, дичи.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

интересные идеи, особенности и отзывы :: SYL.ru

Довольно часто домашние умельцы задаются вопросом о том, как создать холодильную камеру своими руками. Для реализации этой непростой идеи сегодня существует множество способов, вы можете выбрать один из приемлемых. Такая задумка может возникнуть в голове тогда, когда стационарная морозилка больше не вмещает все необходимые продукты. Что касается готового оборудования, то оно, конечно же, может иметь любые размеры, но современные устройства довольно дорого стоят. Важно помнить о том, что уровень энергопотребления нового агрегата будет зависеть от выбранного варианта морозильника.

Ознакомление с устройством оборудования

Перед тем как приступать к созданию замораживающей установки, следует ознакомиться с принципом работы и устройством. Это позволит подойти к решению вопроса осознанно, а в дальнейшем вы сможете самостоятельно модернизировать созданный агрегат. Итак, холодильные установки состоят из следующих узлов:

  • компрессора;
  • холодильной камеры;
  • конденсатора;
  • испарителя;
  • терморегулятора;
  • трубки.

Что касается компрессора, то он необходим для движения хладагента по трубкам. А вот испаритель является тем местом, где охлаждающая жидкость превращается в пар, испаряясь. Заданного уровня температуры можно добиться благодаря терморегулятору, периодически он включает и выключает компрессор.

Конденсатор является теплообменником, там пар преобразуется в жидкое состояние. Перед тем как изготовить холодильную камеру своими руками, вы должны знать о том, что современные модели снабжаются ещё и функциями автоматического регулирования и контроля, осушителями и фильтрами.

Варианты создания установки

На сегодняшний день известно множество способов, один из которых может позволить создать морозильную камеру. Друг от друга они отличаются тем, что в итоге удается получить агрегат с разными размерами, затратив на это определенное количество средств. Самостоятельное создание морозильной камеры может быть осуществлено из:

  • старого холодильника;
  • погреба;
  • подвала;
  • пустующего помещения;
  • контейнера.

Если применять пустующий контейнер или холодильник, то понадобится готовая охладительная система. А вот если использовать погреб или подвал, то трудозатраты получатся внушительными. Агрегат можно сделать и из готовых сэндвич-панелей, которые реализуются в магазине строительных материалов. Однако такой вариант мало чем будет отличаться по цене от имеющихся в продаже морозильных установок.

Создание камеры из холодильного агрегата

Прежде чем создать холодильную камеру своими руками, вы должны будете выбрать способ реализации идеи. Если применить старый холодильный агрегат, то эта технология будет наиболее простой. Алгоритм работ будет выглядеть следующим образом: на первом этапе необходимо разобрать морозильный отсек, а после извлечь и развернуть испаритель. Его устанавливают на задней стенке, прикручивая болтами. Датчик монтируется обратно.

На заключительном этапе необходимо удостовериться в работоспособности системы. Все модели разбираются по-разному. Если перед началом работ старая техника была работоспособной, то преобразование должно сопровождаться очень аккуратным обращением с трубками – их нельзя перегибать. Однако лучше выпустить хладагент, а после переделки снова спаять систему и заполнить ее. Вы должны помнить о том, что создание холодильной камеры своими руками по такой методике требует наличия специального оборудования.

Совет специалиста

Перед тем как выбрать место расположения датчика внутри будущего агрегата, необходимо подумать, как достичь нужного температурного режима. Если в работе вы планируете использовать вышедший из строя холодильник, то для начала необходимо отыскать причины его поломки. Может случиться так, что ремонт холодильной камеры своими руками и дальнейшая его модернизация не имеют смысла. А вот если модель была отремонтирована, то ее преобразуют по вышеописанной технологии. Самодельные конструкции из старых холодильников потребляют больше электроэнергии, чем заводские аналоги, кроме того, они обладают меньшим коэффициентом полезного действия.

Интересные идеи создания камеры: использование пустующего помещения

Если перед вами встал вопрос о том, как сделать холодильную камеру своими руками, то в качестве основы вы можете использовать пустое помещение. Все действия выполняются по определенному алгоритму. На первом этапе из деревянных брусьев необходимо создать обрешетку, установив ее по периметру комнаты. По уровню выставляются направляющие. Далее мастер должен приступить к укладке пленки-отражателя. Образовавшиеся ячейки заполняют теплоизоляцией, толщина которой должна составить примерно 10 см. Однако этот параметр будет зависеть от самого материала.

Стыки нужно проклеить скотчем из алюминиевой фольги. Такая холодильная камера для кег своими руками тоже может быть выполнена. На следующем этапе изготовления комнату необходимо обшить металлическими оцинкованными листами. Швы заделываются герметиком, после можно приступать к монтажу стеллажа. В качестве основы данной системы выступит готовый моноблок или кондиционирующая установка. Нужно монтировать датчики, с помощью которых вы сможете регулировать автоматику. Дверь должна быть утеплена, чтобы после закрытия не оставалось зазоров. Теперь можно проверить установку на работоспособность.

Создание замораживающей установки по аналогичной схеме: отзывы домашних мастеров

Как утверждают домашние мастера, создать установку можно по тому же принципу, но используя коробки разных размеров. Работы будут выглядеть следующим образом: на первом этапе необходимо установить каркас, если его нет, далее следует слой теплоизоляции, который, по мнению мастеров, является обязательным. Ларь необходимо обшить изнутри, для заделки отверстий и швов следует использовать герметик.

Если продуктов будет достаточно много, то пространство можно дополнить полочками, а после установить охлаждающий агрегат, дверцы и датчики. Потребители советуют регулировать температуру до тех пор, пока вы не сможете достичь требуемого режима работы системы.

В зависимости от того, каковы будут размеры коробки, мастера советуют использовать охладительную аппаратуру, которую можно позаимствовать у старого холодильника. Для того чтобы обеспечить удобство передвижения, снизу можно прикрутить колесики. Если речь идет о подвале или погребе, то при создании холодильной камеры для цветов своими руками можно будет только лишь выполнить заделку щелей, установить сплит-систему и уплотнить двери. Однако при таком подходе на поверхность нужно будет лишь вынести внешний блок.

Особенности альтернативных холодильных установок

Если вы хотите создать переносную камеру, которая будет охлаждать до -10 °C, то можно осуществить сборку с применением элементов Пельтье. На пластинах одна сторона будет вырабатывать тепло, тогда как другая – холод. В качестве основной особенности установки будут выступать ее размеры, которые должны быть равны 30 x 60 см.

Можно создать холодильную камеру своими руками из пенопласта. Материал ляжет в основу коробки, которую можно заменить изделием из следующих материалов:

  • картон;
  • древесина;
  • пластмасса.

Стенки такой камеры теплоизолируются. В ней вырезается квадратное отверстие для установки элементов и вентилятора. Нужно будет осуществить подключение вывода на аккумулятор или соединенные батареи. Можно обеспечить подключение и к стационарному блоку питания.

Создание ледника

Некоторые умельцы из погребов выполняют ледники. Для этого по стенам и полу устанавливается замкнутая система труб, которая наполняется специальной жидкостью, это может быть, например, керосин. Такая конструкция будет аккумулировать холод зимой и поддерживать низкие температуры в течение всего лета. Однако, как показывает практика, такой агрегат требует больших затрат.

Еще один вариант

Если вы решили выполнить холодильную камеру своими руками для пива, то можно воспользоваться одним из вышеперечисленных способов. Однако размеры конструкции будут зависеть от ваших финансовых возможностей и потребностей. Отметка отрицательных температур будет зависеть от мощности охладительной установки. Наиболее минимальными будут затраты электроэнергии, если создать морозильную камеру в погребе или подвале, ведь температура там варьируется в пределах от +1 до +10 °C. Тогда как наиболее доступным и дешевым способом станет переделка старого холодильника в морозильную камеру.

Холодильная камера своими руками. Как сделать холодильную камеру

Если вы владеете собственным пивным магазином, в котором продается около 10 сортов разливного напитка, то будет достаточно поточного охладителя, тогда как, если вы имеете дело с 30 сортами, то будет необходимо использовать холодильную камеру. Такое оборудование стоит достаточно дорого, но, к счастью, его можно изготовить самостоятельно. В качестве единственного требования выступает то, что выбранное помещение должно обладать некоторыми конфигурациями, а также определенной площадью.

Особенности холодильной камеры

Если холодильная камера своими руками будет изготавливаться, то для начала нужно определить, какими особенностями будет обладать конструкция. Здесь возможно использовать один из существующих вариантов, первый будет дешевым, второй — капитальным. Изготовить конструкцию, а точнее ее каркас, можно из бруса, ширина которого равна 5 см или больше. Во внутреннее пространство каркаса нужно будет установить листы пенопласта, выбирать нужно те, что имеют толщину в 5 сантиметров. Каждый стык должен будет заполнен строительной пеной, чтобы исключить проникновение теплого воздуха внутрь камеры. Когда холодильная камера своими руками изготавливается, необходимо заблаговременно спланировать параметры системы каркаса в зависимости от имеющихся габаритов листов пенопласта. Это необходимо для того, чтобы была возможность сэкономить материал и не производить его раскрой. После, используя мебельный степлер, нужно закрепить утеплитель с обеих сторон, рекомендуется применить в работе и рулонную пароизоляцию, предпочтительнее выбирать ту, что выполнена на фольгированной основе. Располагать блестящую сторону необходимо наружу. Использование такой пароизоляции позволит наиболее эффективно обеспечить удержание холода внутри, а также исключить проникновение тепла внутрь. Помимо прочего, этот материал будет способен защитить конструкцию от влаги. Как известно, утеплитель, который был влажным, теряет половину своих теплоизоляционных характеристик.

Рекомендации специалиста по проведению работ

Когда выполняется холодильная камера своими руками, на следующем этапе необходимо заклеить стыки изоляции, используя скотч на алюминиевой основе. С помощью саморезов нужно будет произвести крепление изнутри и снаружи обшивки стенок. При этом можно использовать фанеру, или ОСБ. Если вы решили использовать фанерные листы, то нужно приобрести те, что имеют толщину, равную 10 миллиметрам. Пол, если вы желаете изготовить идеальную конструкцию, должен быть также утеплен. Для обустройства этой части камеры нужно покрыть поверхность пола фанерой, толщина которой должна быть как можно больше. Тогда как сверху укладывается стальной лист. Когда изготавливается холодильная камера своими руками, желательно не экономить, если вы решили этого не делать, то пол системы можно покрыть стальным полотном, толщина которого равна 1 миллиметр. Такие манипуляции позволят сохранить поверхность, если будут передвигаться кеги, ведь они могут повредить фанерную обшивку.

Особенности проведения работ

Вдоль стены во внутреннем пространстве нужно установить подставку, ее изготовление можно произвести из стальных уголков. Допустимо использовать при этом и брус. В принципе, кеги могут быть установлены друг на друга, но в этом случае возникнет сложность, когда будет необходимо изъять снизу расположенную тару. Самостоятельное изготовление холодильной камеры должно производиться на основе параметров, которые будут устраивать именно вас, а также соответствовать размерам помещения и самого магазина. Важно определить и то, какое количество товара будет складироваться в холодильной камере. Таким образом, в ширину конструкция не должно оказаться меньше 1,5 метров, в противном случае внутри такого устройства будет не развернуться. Следует помнить еще и о том, что излишне большое внутреннее пространство будет предполагать необходимость использования мощного охладителя, что влечет затраты.

Изготовление дополнительных элементов конструкции

При изготовлении дверцы камеры нужно учесть, что данный элемент должен быть утеплен, тогда как по краю можно будет зафиксировать резиновый уплотнитель. Важно предусмотреть наличие качественного засова, который обеспечит плотное запирание.

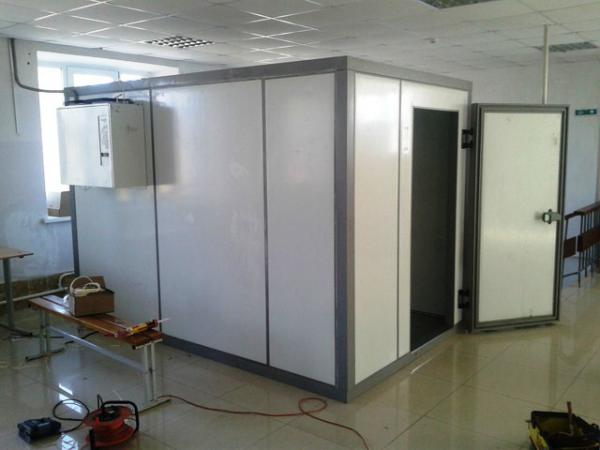

Альтернативный вариант изготовления камеры из сэндвич-панелей

Холодильная камера из сэндвич-панелей своими руками может быть выполнена. Между парой стальных полотен прокладывается полистирол или пенополиуретан, ширина при этом равна 30 миллиметрам. В качестве плюсов такой камеры выступает ее мобильность, легкость сборки, а также демонтажа. Помимо прочего, такая конструкция будет обладать более внушительными теплоизоляционными качествами при менее толстой стенке. Панели резать не следует, их собирают с помощью пазов, расположенных на краях.

Моноблок или сплит-система

Как только сделать холодильную камеру своими руками удалось, необходимо подумать о том, какая температура должна быть в ее внутреннем пространстве, наиболее оптимальной считается та, что держится в пределах +5 градусов. Если говорить об обычных кондиционерах, то они на такое не способны, по этой причине будет необходимо использовать морозильный агрегат промышленного производства, который должен отличаться высокой мощностью.

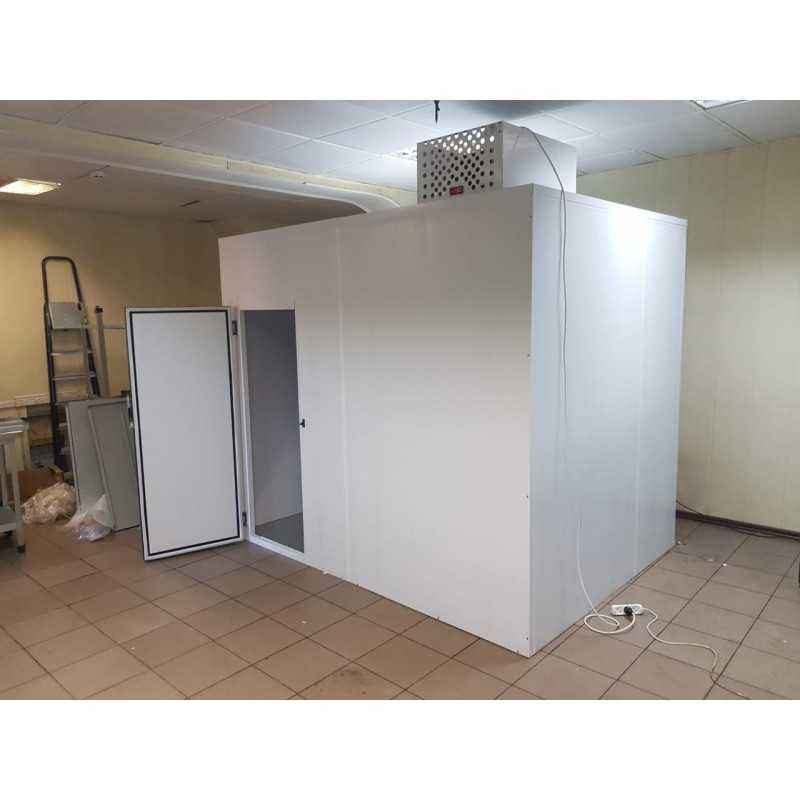

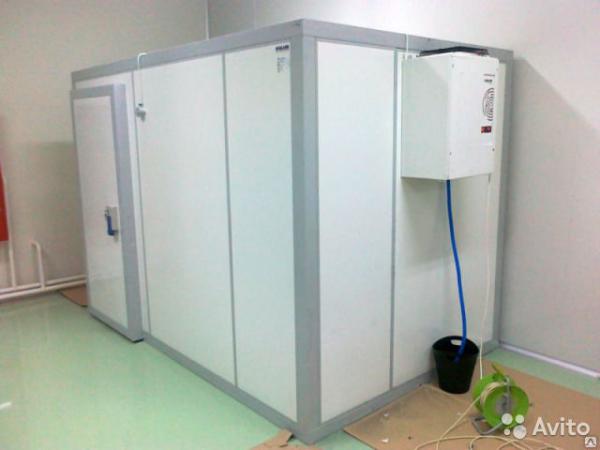

Особенности моноблока

В моноблоке все элементы охладителя находятся в одном корпусе. Перед тем как сделать холодильную камеру, необходимо подумать о том, что моноблок обойдется в меньшее количество средств по сравнению со сплит-системой. Но такая конструкция будет предполагать необходимость наличия более внушительного пространства для монтажа.

Кроме того, моноблок требует проветриваемого помещения, это объясняется тем, что оборудование сильно греется, а также издает шумы. Моноблок предстоит встроить в стену холодильной камеры. Между наружным и внутренним блоками следует монтировать утеплительную прокладку, которая станет гарантировать герметичность конструкции. Моноблок достаточно легко установить, в эксплуатации он неприхотлив, а использовать его можно для маленьких камер. При покупке нужно обратить внимание на максимально возможный объем охлаждаемого помещения. Этот показатель выражен в кубических метрах. Вами может быть изготовлена и низкотемпературная холодильная камера, своими руками такое оборудование будет достаточно просто установить.

сборка холодильных камер своими руками – фото и видео

Строительный материал с высоким уровнем теплоизоляции всегда вызывал повышенный интерес, а потому и новая продукция в этой категории немедленно привлекает к себе внимание. Причем сфера интереса не исчерпывается строительством разнообразных зданий, но включает в себя и другие области применения.

Холодильная камера

Например, сооружение холодильных камер требует материалов с очень высокой теплоизоляцией. Вполне удовлетворяют это требование сэндвич панели.

Холодильных камеры из сендвич панелей: требования к устройству

Промышленные и бытовые холодильники существенно отличаются друг от друга, прежде всего, объемами и применяемыми температурными режимами. И если для небольшого магазина достаточно камеры с объемом от 3 до 10 куб м, то говоря о холодильном складе, имеются в виду объемы на порядок выше.

Схема монтажа

Камеры классифицируются в зависимости от температурного режима.

  • Среднетемпературная – используется для хранения пищевых продуктов, ее пользовательский режим: 0 — +5 С.
  • Низкотемпературная – предназначена для глубокой заморозки и функционирует в диапазоне от -25 до -5 С.

Очевидно, что сэндвич панели для морозильных камер отличаются по характеристикам от изделий для среднетемпературных агрегатов.

Если речь идет об оборудовании промышленного склада с секциями для разных продуктов, без формирования и расчетов специального проекта обойтись нельзя: слишком большое количество факторов влияет на создание и поддержку теплового баланса, поэтому проводить расчеты без нужного опыта совершенно бессмысленно.

При малых объемах следует учитывать три важнейших условия.

  • Максимальную разницу в значении температуры внутри и снаружи агрегата.
  • Уровень влажности – если он высок, то следует выбрать более толстые сэндвич панели, в противном случае риск выпадения конденсата очень велик.
  • Действие солнечных лучей, если холодильник размещен на улице или под оконным проемом. В этом случае уровень теплоизоляции также должен быть выше.

Характеристика сэндвич панелей

В общем виде изделие является композитным материалом, состоящим из слоя теплоизолятора между двумя слоями внешнего материала. Строительный рынок предлагает различные варианты продукции, однако для камер из сэндвич панелей подходят далеко не все.

  • В качестве теплоизолятора допускается применение пенополиуретана или его новой негорючей разновидности – полиизоцианата. Можно быть использован и полистирол, но его свойства ниже, поэтому толщина панели должна быть на 20–30% больше, чем показатель плиты с пенополиуретаном.

ППУ характеризуется чрезвычайно высокими теплоизоляционными свойствами, что для холодильных камер является главнейшим показателем – 0,0019–0,025 Вт*К/м. Вторым превосходным качеством выступает стойкость к действию влаги, а перепады температур в любом случае влекут за собой выпадение конденсата. Это главная причина, по которой нельзя использовать в роли наполнителя минеральную вату – она деформируется и теряет свои свойства под действием влаги.

Толщина SIP-панели зависит от температурного перепада, условий эксплуатации и так далее.

  • Материал внешнего слоя – для холодильной камеры необходимы плиты с металлической обшивкой толщиной не менее 0,5 мм. Последний является весьма бюджетным вариантом, поэтому если таковая возможность есть, то предпочтительнее металл 0,6–0,7 мм. При этом рекомендуется выбирать окрашенную сталь, так как влажность в холодильнике весьма высокая – около 70%, и оцинкованная неокрашенная сталь быстро придет в негодность. На фото – изделия с покрытием из окрашенной стали.

Дверца подбирается в зависимости от объемов секции или нужд потребителя. Может быть распашная или откатная конструкция, одно- или двухстворчатая. Но если сборку холодильной камеры из сэндвич панелей допустимо провести своими руками, то дверцу следует приобретать в готовом виде.

Способы установки холодильного моноблока из сэндвич панелей

Различают три основных метода сооружения агрегатов.

  • Сборно-разборные конструкции – несомненным их достоинством является простой монтаж, вполне осуществимый своими руками, полная комплектация всеми деталями – от двери до стыковых креплений, и возможность ее демонтажа и установки в любом другом месте. Камеры из сэндвич панелей нужного размера, приобретаются в разобранном виде и монтируются на месте установки. Сборка производится двумя способами: шип в паз или замковым методом. Первый дешевле, но требует использования герметика при стыковке и не позволяет сооружать камеры более чем 2–3 м в длину.
    Второй обеспечивает более жесткое крепление и легко переносит многоразовый демонтаж. На фото приводится образец.

  • Холодильник можно рассчитать и соорудить своими руками, если наличествует опыт. В этом случае все комплектующие подбираются самостоятельно, а также рассчитывается требуемая толщина сэндвич панелей и требуемое их количество. Следует учитывать, что плиты выпускаются стандартных размеров и при расчетах желательно корректировать размеры холодильника исходя из параметров плит, а не наоборот. Связано это с тем, что панели тяжело режутся, так как не обладают достаточной жесткостью.

Во время установки следует обратить внимание на одну особенность: на угловых стыках, там, где соприкасается внешняя и внутренняя отделка панели, возникают тепловые мостики. Чтобы их предотвратить, слой металла с наружной стороны необходимо прорезать. При сооружении многосекционных камер эту операцию повторяют не только на угловых стыках, но и на перегородках.

  • Реконструкция помещения – в холодильник можно превратить какое-либо помещение, требуемого объема, как это демонстрируется на фото. Для этого используется пенополиуретановое напыление или SIP-панели, которыми комната обшивается изнутри. В последнем случае нужно избегать металлического крепежа, так как он создает тепловые мостики, и применять теплоизоляционный, например, полиамидные шпильки.

Изоляция и конструкция холодильных камер

Изоляция и конструкция холодильных камер


Содержание:
  • Изоляция холодильных камер
  • Простейший способ изоляции капитальных камер
  • Профессиональный способ изоляции капитальных камер
  • Сборные камеры и сэндвич-панели
  • Сборные камеры из стеновых строительных панелей на металлическом каркасе
  • Сборные камеры из стеновых строительных панелей без металлического каркаса
  • Сборные камеры из холодильных сэндвич-панелей на соединении «шип — паз»
  • Сборные камеры из холодильных сэндвич-панелей

Изоляция холодильных камер


Под изоляцией холодильной камеры понимается изоляция от теплопритоков во внутрь камеры и пароизоляция внутреннего объема камеры. Если камеру не изолировать, то теплопритоки через ограждающие конструкции будут очень велики. Поэтому для не теплоизолированных камер необходимы очень мощные и очень дорогие холодильные машины, которые потребляют очень много электроэнергии. Качественная теплоизоляция позволяет использовать в камерах холодильные машины меньшей мощности (и стоимости), и позволяет постоянно экономить электричество.
Идеально изолированная камера, по сути, есть термос. Если камера изолирована с дефектами — то это уже термос с дырками. Дефекты термоизоляции называются мостиками холода (тепловыми мостиками). По этим мостикам тепло проникает в холодильную камеру и заставляет холодильную машину выполнять лишнюю работу, на которую тратится ресурс холодильной машины и множество киловатт/часов электроэнергии.
Теплоизоляция холодильных камер заключается в создании теплоизолирующего слоя, вокруг объема камеры. Теплоизолирующий слой может выполняться из различных материалов: минеральной ваты, пенополистирола (пенопласта), пенополиуретана (ППУ) и др.
  Важнейшей характеристикой теплоизолятора является коэффициент теплопроводности — λ (Вт/(м·0С):
Материал Плотность кг/м3 λ
Вт/(м·
0С)
Маты
минераловатные		 125
75
50		 0,056
0,052
0,048
Плиты
минераловатные		 350
300
200
100
50		 0,091
0,084
0,070
0,056
0,048
Пенополистирол
(пенопласт)		 150
100
40		 0,05
0,041
0,038
Пенополиуретан
(ППУ)		 80
60
40		 0,041
0,035
0,029
ППУ АСТРА 45 0,019
Чем больше коэффициент теплопроводности, тем толще потребуется слой теплоизолятора, и наоборот. Например, слой обычного пенополиуретана толщиной в 100 мм, по теплоизоляции, эквивалентен:
  • слою пенополистирола толщиной 130 мм
  • слою минеральной ваты толщиной 170 мм
Эти данные верны для сухих материалов. В условиях холодильной камеры (для влажных материалов) разница в толщине будет гораздо больше.

1. Ограждающая конструкция
2. Внешний слой пароизоляции
3. Пенопласт
4. Штукатурка по сетке
5. Армированная стяжка

Простейший способ изоляции капитальных камер


Простейшим способом изоляции является непосредственное нанесение листового теплоизолятора на ограждающие конструкции будущей камеры. Почти каждому предпринимателю, впервые сталкивающемуся с задачей построения холодильной камеры, приходит в голову именно такой способ. Идея проста — полуподвальное помещение обшить пенопластом:
Выбирается помещение, подходящее под холодильную камеру. На стены, пол и потолок этого помещения наносят слой пароизоляции — пергамин, толь и т.д., или просто все покрывают слоем гудронной мастики. Далее, все стены, пол и потолок закрывают листами пенопласта или плитами (или матами) из минеральной ваты. Пенопласт или вату укладывают в два слоя, внахлест. Дверной проем изолируют монтажной пеной. Кстати, на слой теплоизоляции необходимо нанести слой внутренней пароизоляции камеры (особенно это важно, если в качестве изолятора используется минеральная вата). По окончании изоляционных работ все стены и потолок штукатурят по сетке, а по полу настилают армированную бетонную стяжку, на которую укладывают керамическую плитку. Готовые стены и потолок — красят. Остается только навесить теплоизолированную дверь и все: камера готова.
Простейший способ изоляции холодильных камер имеет свои преимущества и свои недостатки:
Преимущества:
1. Доступность материалов — все материалы можно найти быстро и по сходной цене;
2. Простота работы — всю работу могут выполнить обычные плотники и штукатуры;
Недостатки:
1. Холодильные камеры получаются капитальными. Капитальную камеру невозможно перевезти на другое место. В такой камере невозможно выполнить ремонт теплоизоляции или пароизоляции. При переезде или при необходимости ремонта камеру необходимо будет строить заново.
2. Камера не герметична: в пароизоляционном слое обязательно будут разрывы, а между плитами теплоизолятора обязательно будут щели. Поэтому внутри изоляционного слоя всегда будет находиться воздух — вот они: мостики холода. Водяные пары, содержащиеся в этом воздухе будут замерзать при работе камеры и оттаивать во время оттаивания камеры, при этом, регулярно образующаяся наледь, постепенно будет увеличивать разрывы и щели в изоляционном слое.
Со временем, количество и площадь мостиков холода в камере, будет непрерывно увеличиваться, а нагрузка на холодильную машину, будет, соответственно, увеличиваться. Бороться с этим невозможно. Остается только через несколько лет работы все ломать и строить камеру заново.
3. Намокание теплоизолятора. Влажный воздух, содержащийся внутри изоляционного слоя, непременно будет увлажнять теплоизолятор. Минеральная вата состоит из волокон, поэтому она намокнет очень быстро. Пенопласт состоит, в основном, из закрытых пор. Однако и он намокает через поврежденные поры. Из-за наледи, количество разрушенных пор пенопласта неуклонно будет увеличивается.
4. Простая геометрия камеры. Простейший способ изоляции камеры является простым и доступным лишь при условии, что все поверхности ограждающих конструкций являются плоскими и ровными. Если на потолке или на стенах помещения камеры имеются неровности: ребра жесткости, выступающие балки, или если внутри камеры расположены опорные колонны и т.д., то обшивка камер плитным теплоизолятором существенно усложняется: увеличивается количество и длина резов изолятора, увеличивается потребный объем изолятора и увеличивается количество труда. В итоге, простейший способ изоляции камер становится затратным, а количество возможных мостиков холода существенно увеличивается.
Вывод:
Холодильные камеры, изолированные описанным выше способом имеют ограниченную область применения: температура в камере должна быть всегда выше 00С, а хранимые продукты должны быть в герметичной упаковке, препятствующей выходу влаги из продукта. Использование описанных камер для низкотемпературного хранения неупакованных продуктов и, тем более, для замораживания продуктов разрушит изоляцию камеры.

1. Ограждающая конструкция
2. ППУ
3. Штукатурка
4. Армированная стяжка

Профессиональный способ изоляции капитальных камер


Не редко используется профессиональный способ создания капитальной камеры – посредством напыления слоя пенополиуретана (ППУ) непосредственно на ограждающие конструкции камеры.
В помещение, предназначенное для создания холодильной камеры, приглашаются специалисты — изолировщики, со своими пеногенераторами ППУ. На очищенные поверхности стен, потолков и пола напыляется смесь компонентов ППУ. Компоненты ППУ вступают с друг другом в химическую реакцию, вспениваются, и плотно прилипают (адгезируют) к обработанным поверхностям. В итоге, по всем поверхностям холодильной камеры, создается слой ППУ, герметично и прочно прилипший к ограждающим конструкциям. После механической обработки (обрезка неровностей) этот слой ППУ красят, белят или штукатурят – не важно. Важно другое:
  • полученный изоляционный слой является прекрасным теплоизолятором и обладает надлежащими пароизоляционными свойствами, т.е. дополнительной пароизоляции не потребуется;
  • полностью отсутствуют мостики холода, даже при самой сложной геометрии камер – все герметично;
  • высокая скорость работ – даже очень большую камеру можно «запенить» ППУ за одну или две смены. При вспенивании ППУ сильно нагревается, так что «пенить» камеры можно и зимой.
Вывод:
Холодильные камеры, изолированные описанным выше способом не имеют ограничений по области использования. Единственным их недостатком является капитальность камер.

Сборные камеры и сэндвич-панели


Множество предпринимателей делают свой бизнес на арендованных площадях. В этих условиях, создание капитальных холодильных камер является экономически не выгодным. Наоборот, экономически выгодным является создание сборно-разборных камер, которые можно смонтировать в подходящем помещении, и, при необходимости, перевезти их в любое другое походящее помещение.
В настоящее время сборные холодильные камеры создают из сэндвич-панелей. Сэндвич-панели – это трехслойные термоизолированные панели: внешние слои — оцинкованная и окрашенная сталь, внутренний слой — термоизолятор: минеральная вата, пенопласт, пенополиуретан. На кромках сэндвич-панелей сформированы замки (паз — гребень), для соединения панелей в шпунт.
Различают обычные строительные панели, предназначенные для строительства стен производственных зданий — стеновые сэндвич панели, и специальные сэндвич панели, предназначенные для строительства сборных холодильных камер — холодильные сэндвич панели. Холодильные панели различают по способу соединения между собой: соединение шип-паз («ласточкин хвост») — например камеры POLAIR и соединение панелей посредством эксцентриковых замков — например камеры ASTRA.

Сборные камеры из стеновых строительных панелей на металлическом каркасе


Строительные панели с изоляцией из ППУ стоят гораздо дешевле, чем холодильные сэндвич-панели, а коэффициент теплопроводности у них почти одинаковый. Поэтому многим заказчикам приходит в голову очевидная идея — построить холодильную камеру из строительных панелей — и недорого и теплоизоляция хорошая. Разберемся, что будет на самом деле.
Каркас камеры
Строительные панели обязательно должны крепиться к несущим конструкциям. Чтобы построить холодильную камеру из стеновых панелей необходимо вначале построить прочный стальной каркас. Каркас должен быть с высокой точностью, т.к. не прямоугольность сторон каркаса обязательно будет приводить к щелям между панелями.
Стыковка
панелей
1. Сэндвич панель
2. Балка каркаса
3. Уплотнительная лента
4. Нащельник
5. Монтажная пена
6. Мастика, герметик
7. Самосверлящий шуруп
8. Самосверлящий шуруп
Пол камеры
Стеновые панели совсем не предназначены для устройства пола камеры. Если пол камеры сложить из стеновых панелей, то сверху придется укладывать армированную бетонную стяжку. В любом случае камера получается не разборной.
Угловое соединение панелей
Размеры панелей
Строительные панели изготавливают на непрерывной линии под низким давлением. Вследствие этого, стеновые панели даже по ГОСТу могут иметь разброс своих геометрических размеров в единицы миллиметров. На практике может быть и так.
Да и о какой точности можно рассуждать, есть при угловом стыке панелей замки у них требуется отпиливать ножовкой (вручную!).
Непрямоугольность панелей складывается с непрямоугольностью каркаса, и, в итоге, потребуется много герметика и монтажной пены, чтобы закрыть все щели между сэндвич-панелями. По окончании монтажа камеры, все запененные щели деликатно закрывают нащельниками, наверное, чтобы не расстраивать заказчика.
Мостики холода
Шурупы, которым панели крепятся к каркасу являются прекрасными мостиками холода. Но это еще не все: никакие герметики и монтажные пены не смогут обеспечить полную герметичность стыка панелей: всегда найдется место для прохождения влажного воздуха (не сразу, так со временем). Водяные пары, содержащиеся в этом воздухе, будут замерзать при работе камеры и оттаивать во время оттаивания камеры, при этом, регулярно образующаяся наледь, постепенно будет уменьшать герметичность стыка.
Со временем, количество и площадь мостиков холода в камере, будет непрерывно увеличиваться, а нагрузка на холодильную машину, будет, соответственно, увеличиваться. Бороться с этим невозможно. Остается только через несколько лет работы все ломать и строить камеру заново.
Вывод:
Холодильные камеры, изолированные описанным выше способом имеют ограниченную область применения: температура в камере должна быть всегда выше 00С, а хранимые продукты должны быть в герметичной упаковке, препятствующей выходу влаги из продукта. Использование описанных камер для низкотемпературного хранения неупакованных продуктов и, тем более, для замораживания продуктов разрушит конструкцию камеры.

Сборные камеры из стеновых строительных панелей без металлического каркаса


Для удешевления, камеры собирают и вовсе без каркаса — при помощи нащельников и уголков. Герметизация «обеспечивается» монтажной пеной и герметиком.
См. рисунок:
1. Сэндвич-панели, толщиной 80 или 100 мм
2. Самосверлящий шуруп
3. Нащельник, шириной 60 мм
4. Монтажная пена
5. Герметик
6. Уголок — нащельник, 120 х 40 мм
Такая конструкция холодильных камер имеет все недостатки и ограничения, описанные выше для холодильных камер, построенных на основе каркаса. Более того, бескаркасный способ сборки камер имеет свои собственные недостатки:
  • невысокая жесткость конструкций — камеры «дышат», любой удар телегой с товаром по стене и камера вполне может развалиться;
  • невозможность собирать камер большой длины или камер большой площади — длинные потолочные панели попросту начинают прогибаться под собственным весом;
  • о герметичности камер даже нечего и думать — через несколько месяцев эксплуатации шатающиеся панели выкрошат пену из стыков, герметик сгниет, поэтому каждый стык каждой панели станет прекрасным мостиком холода.
Вывод
Конструкции из строительных сэндвич панелей, собранные без каркаса при помощи уголков и нащельников, по сути холодильными камерами не являются. Называть эти конструкции холодильными камерами — является обманом.

Сборные камеры из холодильных сэндвич-панелей на соединении «шип — паз»


Разберемся в устройстве таких камер на примере замковых холодильных камер POLAIR
Холодильные сэндвич-панели POLAIR изготавливаются на стендовых прессах под высоким давлением. Внутри панелей находится качественный ППУ с однородной плотностью, с коэффициентом теплопроводности 0,022 Вт/(м·0С).
Кромки панелей POLAIR обрамлены пластиковым ПВХ профилем, необходимым для соединения панелей типа «шип — паз». Когда панели вставляют друг в друга, профили защелкиваются в замок и надежно сцепляются между собой. Для соединения панелей между собой используют молоток и деревянный брусок.
Насколько просто сбить панели между собой, настолько трудно их разъединить при разборке камеры. Пластиковому профилю гораздо легче сломаться или оторваться от ППУ, чем разъединиться. Что бы не заявляли производители таких сэндвич панелей, разобрать их камеру без повреждения практически не возможно.
Профили, состыковывающие сэндвич панели, сконструированы по типу «папа» и «мама». На профиле «папа» предусматривается два паза, для закладки ленточного уплотнителя, который входит в комплект поставки. Изготовитель рекомендует обрабатывать этот ленточный уплотнитель герметиком, для повышения герметичности камеры.
На практике, ленточный уплотнитель не используют, т.к. в этом случае соединить панели между собой («защелкнуть») практически невозможно. Стыкуемые панели проще запенить монтажной пеной.
В итоге, сам ПВХ профиль и пространство между ним является мостиком холода, а камеры получаются не разборными.

Стеновые сэндвич панели сбиваются между собой достаточно просто, соединения получаются прочные и практически неразъемные.
Для угловой стыковки стеновых панелей поставляются специальные угловые столбики с ППУ внутри, обрамленные защелкивающимся профилем.
    Половые и потолочные сэндвич панели по периметру так же снабжены пластиковым профилем, позволяющим защелкивать в них стеновые панели.
Вывод:
Камеры из холодильных сэндвич-панелей, соединяемых в «шип — паз» при помощи пластикового профиля являются простейшими конструкциями для холодильных камер с температурой более 00С.
По сути, камеры являются не разборными — где их собрали, там они и будут стоять. Единственным достоинством таких камер является их невысокая стоимость.

Сборные камеры из холодильных сэндвич-панелей


Разберемся в устройстве таких камер на примере замковых холодильных камер ASTRA:
Множество предпринимателей делают свой бизнес на арендованных площадях. В этих условиях, создание капитальных холодильных камер является экономически не выгодным. Наоборот, экономически выгодным является создание сборно-разборных камер, которые можно смонтировать в подходящем помещении, и, при необходимости, перевезти их в любое другое походящее помещение.
Стены камер собираются из стеновых и угловых стеновых сэндвич-панелей (вертикальная раскладка). Пол и потолок камеры собираются из половых и потолочных панелей, а так же карнизных панелей. На месте дверей камеры устанавливаются дверные порталы из сэндвич панелей. (посмотреть фото панелей и еще одно фото панелей).

Угловой стык панелей (посмотреть фото)
Cтык панелей (посмотреть фото)
По кромкам панелей расположен глубокий лабиринтный профиль из ППУ – утопление 22 мм – в форме пазов и гребней. Каждая стеновая панель по периметру имеет паз и лишь на одной стороне – гребень. Половые и потолочные панели по горизонтали имеют пазы и гребни, по вертикали они снабжены только гребнями. В пазах и гребнях панелей установлены эксцентриковые замки, полностью залитые ППУ.

Соединение панелей		 Сборка камеры представляет собой простое соединение готовых панелей и стягивание их при помощи обычного шестигранного ключа.
Точность изготовления панелей, плотное примыкание панелей друг к другу, конструкция стыков облицовки позволяют собирать прочные конструкции камер. Несущий каркас, монтажная пена, герметик, самонарезающие винты и нащельники – ничего это не требуется.
Эксцентриковые замки настолько плотно стягивают панели между собой, что мостиков холода попросту не образуется. Правильно собранная камера ASTRA представляет собой полный термос настолько, насколько это возможно.

Эксцентриковый замок
Как работает эксцентриковый замок
Панели ASTRA выпускаются разной ширины и длины, что позволяет получить большую и подробную сетку размеров камер объемом от 2,4 до 241 м3, с шагом по длине и ширине в 300 мм, с высотами от 2 до 6 м, при толщине панелей от 80 до 160 мм (см. стандартный модельный ряд камер).
Вывод:
Холодильные камеры из сэндвич панелей ASTRA имеют неограниченную область применения, и, по нашему мнению, являются одними из самых лучших камер, производимых в России.

Как сделать холодильную камеру

Сегодня, благодаря современным технологиям изменились способы хранения продукции в торговых центрах, складах и других помещениях. Таким образом, на многих современных производствах, в магазинах, кафе, на складах используются холодильные помещения. Их применение обусловлено тем, что стандартные холодильники просто неспособны вместить достаточное количество продуктов. Кроме того, удельная стоимость пространства, охлаждаемого таким образом, существенно ниже в сравнении с обычными устройствами. Проще говоря, использовать холодильные камеры выгоднее. Сегодня мы узнаем, как сделать морозильную камеру своими руками, чтобы сэкономить на покупке столь дорогостоящего оборудования.

Содержание

  1. Ключевые способы самостоятельного строительства холодильных камер
  2. Быстровозводимые холодильные камеры сборно-разборного типа
  3. Сборка холодильной камеры из сэндвич-панелей
  4. Реконструкция старого склада
  5. Как купить или заказать под ключ

Ключевые способы самостоятельного строительства холодильных камер

Морозильную камеру для долгосрочного хранения овощей, мяса, фруктов, молочных продуктов можно сделать, не прибегая к помощи квалифицированных специалистов в трех простых случаях:

  • Приобрести в готовом виде холодильную камеру для сборки.
  • Изготовить из теплоизоляционных сэндвич-панелей камеру.
  • Произвести реконструкцию старого складского помещения.

Важно! Создавая камеру одним из этих способов, вам не обойтись без холодильного оборудования для установки внутри камеры с целью поддержания необходимого температурного режима. Монтаж такого оборудования без помощи квалифицированного персонала произвести непросто, но возможно, если использовать холодильные или морозильные моноблоки.

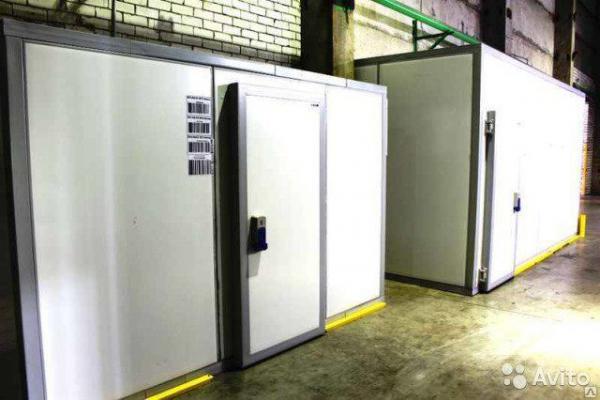

Быстровозводимые холодильные камеры сборно-разборного типа

Это — наиболее быстрый и простой способ получения готовой морозильной камеры. Сборные конструкции представляют собой набор уже готовых теплоизоляционных панелей, заполненных пенополиуретаном со специальными креплениями угловых и прямых стыков.

Такую камеру можно самостоятельно разобрать, потом установить на новом месте. В комплект входит распашная дверь. Даже не имея специальной квалификации, можно собрать такой морозильный шкаф своими руками. Конструкции делятся на два типа, которые отличаются по типу соединения панелей:

  • Замковые. Такие камеры имеют встроенные эксцентриковые замки, обеспечивающие жесткое и плотное соединение панелей между собой. Они выдерживают множественные сборки и разборки.
  • Шип-паз из пластикового профиля. Стоят они дешевле, чем собрать их с замками, но стыки в них необходимо обязательно герметизировать. Кроме того, пластиковые крепления не настолько жестко сцепляют панели.

Вам остается определиться с типом камеры, ее размером, объемом, заказать у поставщика, потом собрать на месте согласно инструкции.

Важно! Стоимость такой конструкции будет немного выше, чем в вариантах описанных ниже, но зато проще этого способа получения камеры вам не найти.

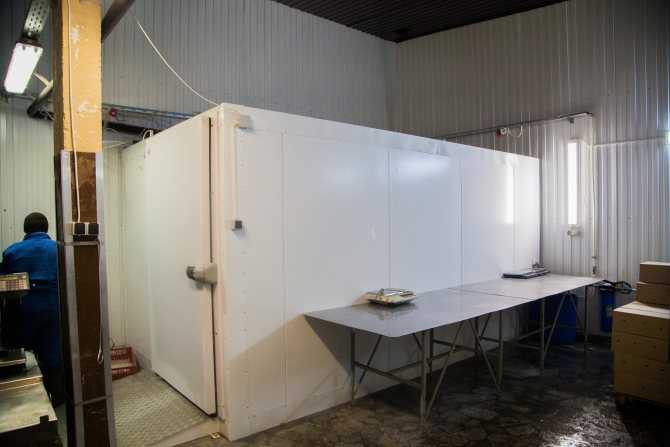

Сборка холодильной камеры из сэндвич-панелей

Если вам интересно, как сделать морозильную камеру бюджетного варианта, тогда этот способ вам точно подойдет. Но тут придется внимательно рассчитать, сколько потребуется панелей для изготовления конструкции, какой она должна быть длины.



Важно! Разные производители изготавливают панели разной ширины в диапазоне от 1100 до 1200 мм. Опираясь на это и принимая во внимание параметры будущей камеры, в первую очередь, рассчитайте длину и количество панелей, которые необходимо закупить.

Процесс сборки, схема крепления угловых и прямых стыков, как правило, подробно описаны в документации от производителя.

Основные рекомендации по сборке:

Монтируя панели, избегайте образования так называемых тепловых мостов на угловых стыках, которые соприкасаются с наружной и внутренней металлической обшивкой. Чтобы предотвратить тепловые мосты, необходимо выполнять их разрывы, то есть делать прорези внутри металлической обшивки угловых панелей, именно в тех местах, где они выходят наружу.

Важно! Аналогично поступают с угловыми стыками стеновых панелей с панелями потолка и пола.

Те камеры, в которых сохраняется температура выше нуля градусов, часто оставляют без теплоизоляционного пола. Это существенно упрощает заезд используемой для погрузки техники, экономит финансовые средства на закупку материалов для теплоизоляции. Но в таком случае рекомендуется устанавливать более мощное холодильное оборудование, что влияет на увеличение расхода электроэнергии.

Операции, связанные с разрывом теплового моста, выполнять также необходимо при монтаже многосекционных камер с разными температурными режимами. При этом прорезается металлическая внутренняя обшивка пола, стен, потолка непосредственно в месте установки перегородки. Таким образом, разрывается непосредственно между секциями тепловой мост.

Приобрести для сборки необходимо такие доборные элементы, как угловой профиль и нащельник, чтобы скрепить ими угловые стыки панелей, а также герметик и, естественно, требуемого размера дверь.

Дверь потребуется специальная холодильная с теплоизоляцией из пенополиуретана.

Как только будут закуплены все необходимые детали, конструкции, элементы можно приступать к сборке.

Реконструкция старого склада

Последний вариант, как сделать морозильную камеру, – переоборудовать имеющееся складское помещение:

  • Если сделать теплоизоляцию стен, то получится идеальная холодильная комната для хранения большого количества продуктов.
  • Выполнить теплоизоляцию можно с помощью тех же самых, описанных выше сэндвич-панелей. Только в этом варианте крепят их к потолку и стенам при помощи специальных крепежей.
  • Металлический крепеж создает множественные тепловые мосты, что часто приводит к образованию конденсата, вследствие чего может даже появиться ржавчина. Поэтому рекомендуется использовать крепежи из теплоизоляционных материалов, к примеру, полиамидных шпилек. Но стоить они будут дороже, чем металлические детали.

В данном случае необходимо также обшить стены металлом, чтобы обеспечить достойный уровень теплоизоляции.

Кроме морозильной камеры, самостоятельно можно еще сделать и современные предметы техники, такие как бойлер и телескоп. Главное — иметь огромное желание и терпение. В остальном, базовые знания вы сможете почерпнуть на нашем сайте, прочитав такие статьи:

Выбирая морозильные камеры для продуктов, учитывайте обязательно, при каких условиях они должны храниться. Если все подсчитать, собрать и использовать правильно, то вы существенно сэкономите на финансовых затратах.

Как купить или заказать под ключ

Вы всегда можете воспользоваться услугами команды наших профессионалов и заказать строительство холодильной камеры под ключ. Это обеспечит вам уверенность в успешном завершении монтажных работ и экономию на каждом этапе строительства порядка 15-20%.

Наши специалисты помогут определить наиболее оптимальный проект и подскажут ответы на все имеющиеся вопросы. Для того, чтобы оформить заказ или узнать подробности – звоните по телефону или пишите на электронную почту с пометкой в теме «заказ».

Как построить холодильную камеру для небольшой фермы

Для небольших ферм холодильное хранение может означать разницу между прибыльностью и неспособностью сводить концы с концами.

Продукт начинает портиться, как только его собирают, и, особенно при высоких температурах, эта порча может произойти очень быстро. Это может привести к дорогостоящим послеуборочным потерям.

Холодильное хранение позволяет собирать урожай в наиболее выгодное время и сохранять его свежим до тех пор, пока вы не будете готовы вывести его на рынок, упаковать для получения CSA или распределить по другому каналу.

Это руководство научит вас всему, что вам нужно знать, чтобы создать с нуля собственную холодильную камеру с помощью регулятора температуры CoolBot и кондиционера.

Вот что вы узнаете:

  • Сколько стоит построить собственную холодильную камеру с питанием от CoolBot
  • Где на вашем участке разместить холодильную камеру
  • Как изолировать помещение
  • Как герметизировать вашу холодильную камеру
  • Как подключить электричество и освещение
  • Как правильно выбрать кондиционер
  • Как установить кондиционер
  • Как установить CoolBot
  • Идеальная температура для хранения обычных фруктов и овощей

Прочитайте полное руководство ниже или нажмите кнопку, чтобы загрузить версию в формате pdf.

Сколько вы сэкономите с портативным холодильником с питанием от CoolBot

CoolBot делает холодильное хранилище доступным для ферм любого размера. В зависимости от размера традиционный портативный холодильник может стоить от 6000 до 10 000 долларов. В дополнение к этим первоначальным затратам вам также необходимо учитывать эксплуатационные расходы (энергию) и обслуживание, для чего обычно требуется специально обученный технический специалист.

В отличие от этого, CoolBot предлагает решение, которое не только более доступно по цене, но и экономит ваши деньги в долгосрочной перспективе.

Наши клиенты в среднем тратят около 3000 долларов США на создание своих холодильных камер.

Эти 3000 долларов включают все оборудование и изоляцию. Для дополнительной экономии многие фермеры перепрофилируют пиломатериалы и изоляцию, что позволяет им построить свой холодильник менее чем за 1000 долларов.

На этом экономия не заканчивается. Поскольку он потребляет примерно на 40% меньше энергии, чем традиционный кулер, CoolBot продолжает ежемесячно экономить ваши деньги. И вам никогда не придется вызывать мастера по обслуживанию. Наша служба поддержки клиентов готова помочь вам по телефону и электронной почте, чтобы решить любые проблемы, которые могут возникнуть.

В приведенной ниже таблице показаны экономические преимущества CoolBot по сравнению с традиционной системой.


Примечания:
  1. 18K BTU Кондиционер LG доступен на веб-сайте Store It Cold /2016]
  2. Экономия энергии на 41,7 % при сравнении системы с приводом от CoolBot и обычной холодильной системы для имитации охладителя. Смоделированный кулер площадью 250 квадратных футов, расположенный в Олбани, имел температуру 41 градус по Фаренгейту. См. стр. 13 отчета NYSERDA: Оценка концепции недорогого портативного охладителя CoolBot

Для сборки холодильной камеры вам понадобятся три вещи:

  • Хорошо изолированное помещение
  • Кондиционер
  • CoolBot

В оставшейся части этого руководства подробно описаны эти три ключевых компонента.

Куда поставить портативный холодильник?

Если вы строите стационарный холодильник, а не мобильный, выбор места является одним из самых важных решений, которые вы принимаете. Это особенно актуально, если вы живете в жарком климате.

Точно так же, как в середине лета вам комфортнее в тени, вашему холодильнику намного удобнее находиться вне прямых солнечных лучей. Это критично для энергосбережения. Кулеры под прямыми солнечными лучами потребляют примерно на 70% больше электроэнергии, чем кулеры в тени.

Для наиболее эффективной работы поместите холодильник в защищенное место:

  • Внутри существующего здания
  • Под деревом
  • На северной стороне сарая
  • Под навесом существующего строения

Если вы строите навес для своего кулера, обязательно соорудите крышу с открытыми вентиляционными отверстиями, которая защитит от солнечных лучей изолированный потолок кулера.

Плоские крыши на небольшом охладителе могут по-прежнему оставаться конструктивно прочными при ветровых, дождевых и снеговых нагрузках, но они не защищают от воздействия солнечных лучей. Сооружение стандартной остроконечной крыши с вентиляцией над изолированным потолком охладителя затенит охладитель и обеспечит пассивную вентиляцию, которая будет поддерживать циркуляцию воздуха над охладителем и поможет вам сэкономить деньги на затратах на охлаждение.

**Примечание: тепло поднимается вверх, поэтому в доме мы делаем на крышу в два раза больше изоляции, чем на стены. Холодный воздух опускается вниз, поэтому, если вы защищаете свою более прохладную крышу от прямых солнечных лучей, вы можете установить на крышу ту же изоляцию, что и на стены. Это сэкономит вам деньги как на первоначальном строительстве, так и на долгосрочных эксплуатационных расходах.

Изоляция

Изоляция помогает снизить как температуру охлаждения, так и расходы на электроэнергию. Изоляция измеряется его R-значением , который указывает на способность изоляции противостоять нагреву. Чем выше значение, тем эффективнее изоляция.

Промышленным стандартом для холодильных камер является R25. Переход на R30 сэкономит вам еще больше денег, особенно если вы держите кулер при температуре 40 ° F или ниже.

Рекомендуемая изоляция: Жесткий пенопласт

Существует несколько типов изоляции, которые можно использовать в холодильной камере. Мы рекомендуем по возможности использовать жесткий пенопласт — полиизоцианурат на стенах и потолке и экструдированный пенополистирол на полу.

Полиизоцианурат
Лучший выбор для стен и потолка
  • Серый или желтый
  • R-значение ~6,8 на дюйм (может варьироваться в зависимости от марки) После
    • 5-1013 5,5 на дюйм (там, где он остается)
  • Поставляется в листах размером 4 x 8 футов
  • Доступен в магазинах Lowe’s и Home Depot
**Используйте не менее 4 дюймов. Если у него есть подложка из фольги, убедитесь, что она обращена наружу. Этот продукт может вызывать раздражение кожи, поэтому при работе с ним обязательно надевайте одежду с длинными рукавами.**
. Поставляется в листах размером 4 x 8 дюймов
  • Доступен в магазинах Lowe’s и Home Depot
    • **Используйте не менее 4 дюймов в стенах.**


    рекомендуемая изоляция из жесткого пенопласта. Посетите наш веб-сайт для получения информации об использовании альтернативных изоляционных решений, включая напыляемую пену, минеральную вату Roxul и целлюлозу.

    ВНИМАНИЕ! Не используйте изоляцию из стекловолокна!
    Даже с пароизоляцией влага просачивается в изоляцию из стекловолокна. Это создаст заплесневелый кошмар, а также приведет к утечке холодного воздуха, что приведет к увеличению счетов за электроэнергию.

    Как утеплить помещение

    В этом разделе приведены советы по утеплению и герметизации помещения.

    Выберите изоляцию не менее чем на 25 рупий

    При покупке изоляции помните, что чем выше значение R, тем меньше счет за электроэнергию. Вы покупаете изоляцию только один раз, в то время как электричество является постоянным расходом. Потратив немного больше денег авансом, вы сэкономите гораздо больше в будущем.

    Также имейте в виду, что коэффициент сопротивления изоляции является аддитивным. Таким образом, в зависимости от используемой вами изоляции, вам может понадобиться несколько слоев. Например, вы можете использовать два слоя R10 плюс один слой R5, чтобы получить R25.

    Убедитесь, что ваш кулер герметичен

    Прежде чем изолировать, вы должны убедиться, что ваш кулер герметичен. Это позволит ему быстрее остыть и снизить температуру, а также снизит расходы на электроэнергию, предотвратив утечку холодного воздуха.
    Используйте несколько бутылок монтажной пены и герметика для герметизации следующих участков:

    • Трещины
    • Швы между изоляционными листами
    • Под дверью (для дополнительной герметизации также используйте зачистку двери)
    • Каждый угол

    Герметизация вокруг кондиционер

    Это обычное место проникновения горячего воздуха. Для этой зоны мы рекомендуем использовать изоляцию труб вместо распыляемой пены. Таким образом, если вам когда-нибудь понадобится вытащить блок кондиционера, вам не придется вырезать пенопласт.

    Изоляцию для труб можно приобрести в хозяйственном магазине. Он мягкий и податливый, но все же имеет структуру «закрытых ячеек», поэтому вода не может проникнуть внутрь, а воздух не может пройти. Ищите изоляцию для труб в виде 6-футовых полос, которые вы можете разрезать до нужного вам размера, прежде чем вставлять их в зазор между стеной и кондиционером.

    Прикрепите изоляцию поверх стоек, а не между ними

    Прикрепите жесткий пенопласт к снаружи стоек, а не между ними. Разрезание изоляции между стойками не только оставит зазоры и отверстия, но, как бы вы ни были осторожны, полиизоцианурат и полиуретан со временем немного сожмутся, еще больше обнажив ваш кулер.

    Перекрытие швов на нескольких слоях изоляции

    Если вы используете несколько слоев изоляции (например, 2″ x 2″) для достижения целевого значения R, сдвиньте места швов и перекройте изоляцию. Это создаст более эффективный барьер по сравнению со всеми швами, расположенными друг над другом.

    Подготовьте и утеплите пол

    Так как холодный воздух падает, изоляция пола холодильника задерживает холодный воздух. Это снижает расходы на электроэнергию и снижает нагрузку на кондиционер.

    Для вертикальных полов:
    Кулеры, установленные на палубе, нуждаются как минимум в такой же (а лучше в большей) степени изоляции пола, как и стен. Если вы строите на палубе вместо плиты, вам нужно утеплить пол не менее чем до R25 (а лучше до R30).

    Если у вас под кулером лежит необработанный деревянный пол, вам потребуется установить пароизоляцию. Вот метод, который мы нашли успешным:

    1. Поместите три слоя плотницкой пластмассы между пенопластом и верхним слоем фанеры. В качестве альтернативы вы можете использовать одинарную пленку для пруда.
    2. Растяните пластик так, чтобы получился «пол в ванной», который поднимается по стенам на пару дюймов.
    3. Прикрутите край крыши примерно на 3 дюйма выше пола по всему периметру стены, как металлический плинтус, и соберите пластик под ним.
    4. Загерметизируйте всю верхнюю часть края крыши, чтобы вода, стекающая со стен, не проскальзывала между пластиком и стеной и не скапливалась под полом.

    Для бетонных плит и грунтовых полов:

    Имеет ли смысл изолировать бетонный или земляной пол, зависит от заданной температуры охладителя. В среднем добавление пола повысит эффективность вашего кулера примерно на 15%.

    Выше 45°F / 7,2°C Изоляция пола не стоит вложений.
    До 38°F / 3,3°C Если вы живете в более жарком регионе, вы можете захотеть утеплить пол, но обычно вы можете достичь 38°F / 3,3°C без него.
    Ниже 38°F / 3,3°C Требуется изоляция пола. Даже всего 2 дюйма изоляции имеют большое значение.

    Если бетонная подушка выходит за пределы охладителя, она может поглощать лучистое тепло. В этом случае необходимо утеплить пол.

    Как утеплить пол

    Независимо от того, строите ли вы дом на существующем настиле трейлера, над подвалом или на плите, вам не нужно делать каркас пола. Просто следуйте этому двухэтапному процессу:

    1. Положите жесткий пенопласт прямо на пол.
    2. Уложите фанеру толщиной 3/4 дюйма, окрашенную краской для крыльца (или любой другой краской для наружных работ), непосредственно поверх жесткого пенопласта.

    Фанера достаточно распределяет нагрузку по жесткому пенопласту. Даже через 10 лет ваш утеплитель будет оставаться прочным.

    На самом деле, если бы вы укрепили свой пол стойками, вы рискуете снизить эффективность изоляции, потому что стойки могут создавать тепловые мосты, когда холодный воздух выходит через менее изолированные стойки между небольшими зазорами в вашей изоляции. .

    Вам нужен дренаж?

    Для охладителя, который будет использоваться только для продуктов, не нужно устанавливать слив. Скорее всего, не будет накапливаться достаточное количество воды, а ее добавление только поставит под угрозу целостность кулера. Единственное, что дренаж действительно будет выпускать, это холодный воздух!

    Вместо этого мы рекомендуем вам наклонить пол в сторону двери, чтобы вода, собирающаяся из-за конденсата или капающих овощей, могла стекать.

    Также важно расположить конструкцию таким образом, чтобы воде было куда уходить, когда она покидает дверь. Если вы строите на прицепе или на палубном полу, это легко сделать. Если вы заливаете новую плиту, стройте ее немного выше уровня земли и ставьте опалубку чуть заметным «перекосом» в сторону двери.

    Обшивка

    Наконец, вы можете установить обшивку для защиты изоляции. Самый безопасный вариант — надеть на кулер как внутреннюю, так и внешнюю обшивку.

    Однако, если вы будете осторожны (и у вас нет сотрудников, которые таскают коробки туда-сюда и стучат ими по стенам), вас вполне устроит только открытая сплошная изоляция из пенополистирола.

    Внутренняя обшивка

    Простым и недорогим вариантом внутренней обшивки является ориентированно-стружечная плита (OSB), которая похожа на древесно-стружечные плиты. Если вы используете этот материал (или необработанную фанеру), обязательно загерметизируйте его перед установкой.

    Другим вариантом внутренней оболочки является пластик, армированный стекловолокном (FRP), который является прочным, гигиеничным и легко чистится.

    Внешняя обшивка

    Если вы установили свой кулер внутри существующей конструкции, вам не нужно обшивать его. Если это снаружи, обшивка поможет защитить изоляцию от солнца. Доступный способ сделать это — разделить листы фанеры CDX на полосы размером 1×8 футов, чтобы сделать собственный сайдинг внахлест.

    Как запечатать холодильник

    Правильная герметизация необходима для эффективной работы вашего охладителя. Сюда входит заделка швов между стенами, полом и потолком. Вы также должны регулярно проверять прокладки на двери.

    Для герметизации изоляции мы рекомендуем использовать монтажную пену, например, Great Stuff. Вы также можете использовать уплотнитель или резиновую прокладку, если ваша дверь не имеет плотного прилегания. Другие варианты включают герметизацию, плавучие игрушки для бассейна и ту же изоляцию из мягкой пены, которую вы использовали для изоляции между шкафом кондиционера и стенами.

    Перед первым включением кулера необходимо выполнить этап герметизации.

    **Примечание. Очень важно не торопиться с запечатыванием комнаты. Даже самое маленькое отверстие может сильно повлиять на энергоэффективность вашего кулера.

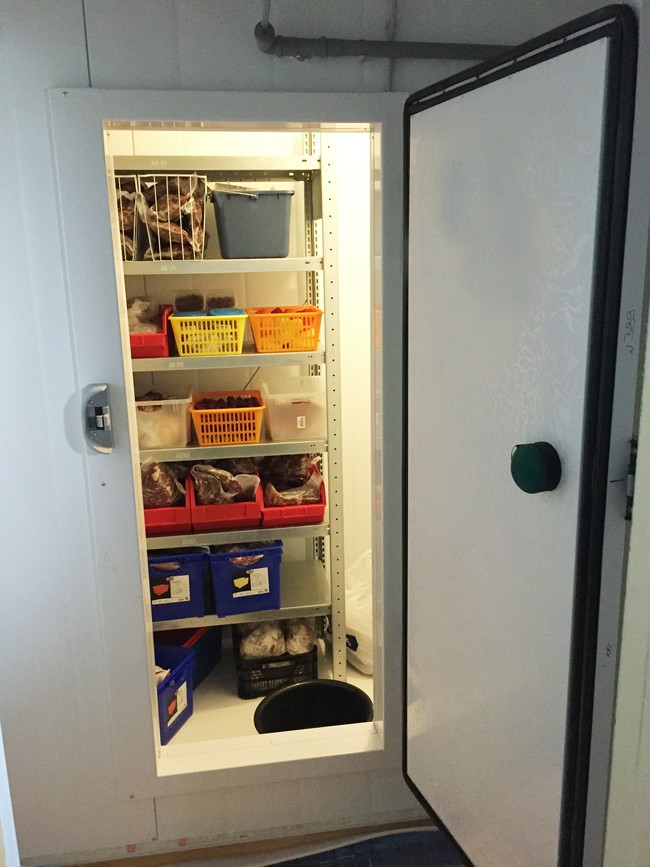

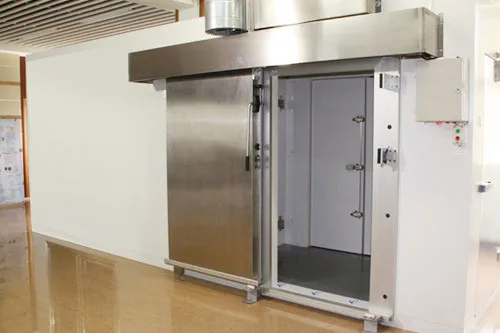

    Дверца холодильника

    Дверца является еще одним важным элементом для сохранения холодного воздуха. Мы рекомендуем вам использовать предварительно навешенную изолированную наружную дверь без окон. Дверь такого типа плотно закрывается.

    Вот несколько советов, как максимально эффективно использовать вашу дверь:

    • Убедитесь, что дверь открывается наружу холодильника. Когда вы строите свой холодильник, убедитесь, что он немного выше окружающего уровня земли, чтобы дверь могла свободно открываться.
    • Приклейте еще один слой 2-дюймового жесткого пенопласта к внутренней стороне двери, так как большинство дверей имеют размер около R18.
    • Если вы планируете промывать кулер из шланга, снимите нижнюю металлическую часть предварительно навешенной дверцы, чтобы она не создавала препятствия для воды внутри кулера. Вам также придется обрезать боковые стороны двери, чтобы нижняя часть оставалась на одном уровне с полом.
    • Вы можете добавить очиститель двери, чтобы исключить любые сквозняки, которые могут проникать в нижнюю часть двери. Это дверное дно MD Building Products с каплеуловителем недорогое и эффективное.
    • Для ограничения потерь холодного воздуха при открытии двери используйте пластиковые шторы и автоматические доводчики.
    Электричество и освещение

    Поскольку в холодильнике может быть влажная среда, мы рекомендуем использовать наружные розетки и розетки.

    Речь идет не столько о приспособлении, сколько о перфорации, которую делают провода, когда они входят в кулер. Эффект вакуума может быть вызван тем, что теплый наружный воздух всасывается через заднюю часть выпускной коробки более холодным воздухом. Это может привести к скоплению влаги, что может привести к отключению цепи.

    Вот решение:

    1. Снимите крышку с розетки.
    2. Найдите место, где провод входит в заднюю часть распределительной коробки.
    3. Если есть какие-либо зазоры в местах входа проводов в коробку, заделайте их, чтобы через них не проходил воздух, с помощью силиконового герметика, глины или полевого шпата.
    4. Замените крышку.
    Как правильно выбрать кондиционер

    Важно! Для работы с CoolBot кондиционеры должны иметь цифровое управление.
    CoolBot работает с большинством стандартных кондиционеров. Правильный выбор для вас зависит от трех элементов:

    • Размер кондиционера в БТЕ
    • Тип блока – оконный блок или мини-сплит
    • Марка кондиционера

    Этот раздел руководства познакомит вас с этими тремя элементами.

    Размер кондиционера

    Размер кондиционера измеряется в БТЕ, что является единицей тепла. В приведенной ниже таблице показаны наши рекомендации по размеру кондиционера в зависимости от размера охладителя с использованием желаемого диапазона температур для продуктов 38°F / 3°C.

    **Примечание. Эти рекомендации по размерам кондиционера основаны на воздухонепроницаемом охладителе с потолком высотой 8 футов, изоляцией не менее R25 и открытием не чаще шести раз в час.

    Cooler Dimensions A/C Size
    4′ x 4′ 8,000 BTU
    6′ x 6′ 8,000 BTU
    6′ x 8′ 10,000 BTU
    8′ x 8′ 12,000 BTU
    8′ x 10′ 15,000 BTU
    8′ x 12′ 18,000 BTU
    10 ‘ x 14’ 24 000 БТЕ
    Для больших кулеров может потребоваться несколько кондиционеров и CoolBot. Пожалуйста, позвоните нам для получения дополнительной информации: 888-871-5723.

    Тип кондиционера

    Важно: Для работы CoolBot ваш кондиционер должен иметь цифровой дисплей.

    Существует несколько различных типов кондиционеров. Вот как различные кондиционеры работают с CoolBot.

    Оконный кондиционер — настоятельно рекомендуется

    Оконный блок является нашим предпочтительным типом кондиционера, поскольку он надежен и эффективен. Независимо от того, строите ли вы стационарный кулер на своей территории или мобильный кулер для выхода на рынок, оконный блок обеспечит наилучшую производительность.

    Доступные в США, оконные блоки также доступны по цене и будут работать, даже если вы устанавливаете кондиционер в стену толщиной 11 дюймов.

    Мини-сплит-кондиционер – рекомендуется

    Если вам не хватает места для оконного блока или вы живете в стране, где оконные кондиционеры трудно найти или они дороги, мини-сплит подойдет в крайнем случае. В Соединенных Штатах мини-сплиты могут стоить в два раза дороже, чем оконный блок, но они также более эффективны и могут обеспечить более высокую экономию энергии.

    Настенный кондиционер – рекомендуется с оговорками

    Настенные кондиционеры, как правило, в два раза дороже оконных кондиционеров. У них также, кажется, (немного) больше проблем с электричеством — не серьезных или неразрешимых проблем, а просто ненужных неприятностей. Если у вас уже есть настенный блок, не стесняйтесь использовать его. Но если вы покупаете новый кондиционер, вам лучше использовать оконный блок или мини-сплит.

    Переносной кондиционер – не рекомендуется

    Переносные кондиционеры подают слишком много теплого воздуха в охладитель, и они могут снизить температуру только до 50°F / 10°C. Они также дороже и потребляют больше электроэнергии, чем рекомендуемые нами устройства.

    Марка кондиционера

    Мы и наши клиенты протестировали CoolBot с кондиционерами различных марок. Вот наши оценки наиболее распространенных марок кондиционеров.

    LG — настоятельно рекомендуется

    LG — наш любимый бренд, потому что он прост в установке и обеспечивает стабильную работу. Тысячи наших клиентов используют кондиционеры LG. Некоторые из них все еще работают с 2006 года!

    Вы можете купить наши любимые кондиционеры LG по ссылкам ниже:

    LG 6000 БТУ 115 Вольт кондиционера с воздухом

    LG 8000 БТУ 115 Вольт окна кондиционера

    LG 10 000 БТУ 115 Вольт кондиционера

    LG 12 000 BTU 115 Вольт У окна. Кондиционер

    LG 18 000 BTU 230 Вольт Оконный кондиционер

    LG 24 500 BTU 230 В Оконный кондиционер

    Danby – Рекомендуемый

    Danby (производство Whirlpool) предлагает отличные кондиционеры. Любая модель Danby, выпущенная после 2011 года, будет работать с CoolBot, если у нее есть цифровой дисплей. Избегайте моделей до 2011 года из-за проблем с электрикой.

    Haier – рекомендуется

    Многие из наших клиентов добились успеха с устройствами Haier. Они также могут быть дешевле, чем LG или Danby. Следует отметить, что в 2010 году Haier добавила в свои инструкции формулировку о том, что устройства не работают, если наружная температура падает ниже 60°F. По нашему опыту, это не так — эти агрегаты отлично работают даже в канадские зимы. Мы рекомендуем вам избегать моделей, начинающихся с HWE.

    Frigidaire – рекомендуемый номер

    У нас большой опыт работы с большинством моделей Frigidaire 2015 и 2016 годов, за исключением моделей на 12 000 БТЕ. Если вы используете Frigidaire, избегайте моделей до 2015 года, а также моделей на 12 000 БТЕ и обязательно выбирайте модель с автоматическим перезапуском.

    General Electric – рекомендуется (только для некоторых моделей)

    Блоки GE широко доступны и хорошо работают зимой, но только некоторые из них совместимы с CoolBot. Некоторые модели имеют второй датчик, который требует дополнительных действий при установке. Обратите внимание, что с 2013 года блоки GE автоматически перезапускаются после сбоя питания.

    Модели GE, совместимые с CoolBot Модели GE, которых следует избегать
    • 12 000 БТЕ0012
    • AEL12AS
    • AEM12AS
    • AEZ12AS
    • 18,000 BTU
      • AEE18DT
      • AEW18DS
    • 24,000 BTU:
      • AEE24DT
      • AEM25DP
      • AEW24DS
      • AEh34DT
      • AEM24DQ
    • Модели до 2010 года
    • Датчики, сложные для установки
      • AEZ12AT
      • AEM10AT
      • AEL24DS
      • AHh20AS
      • AEL24DQ
      • AEh22AT
      • All AHL##AS
      • All AEL##DV
      • All AEM##DT
    • Too small
      • AEW12AS
      • AEL12AR
    • AEL18DQ

    Не нашли свой кондиционер в этом списке? Посетите Руководство по выбору кондиционеров на нашем веб-сайте, чтобы узнать о многих других брендах.

    Как установить кондиционер

    Для установки кондиционера выполните три основных шага:

    1. Вырежьте отверстие подходящего размера в стенке холодильной камеры.
    2. Вставьте блок кондиционера в отверстие.
    3. Используйте какой-либо тип изоляции, чтобы можно было легко снять кондиционер, вместо того, чтобы вырезать его на случай, если в будущем вы поменяете блоки. (Дополнительную информацию см. в разделе «Изоляция» данного руководства.)
    Размещение кондиционера и CoolBot

    Вот несколько советов о том, где разместить кондиционер и CoolBot в холодильнике.

    Установка на уровне глаз

    Кондиционер будет работать наилучшим образом, если он установлен так, чтобы нижняя часть устройства находилась на уровне глаз. Холодный воздух опускается вниз, поэтому чем выше кондиционер, тем лучше. Это также значительно упрощает техническое обслуживание.

    Убедитесь, что кондиционер дует по всей длине кулера

    Если у вас прямоугольное помещение, то кондиционер следует установить на одной из более коротких стен, чтобы он дул по всей длине комнаты. Например, в комнате 5 на 10 футов установите кондиционер на одной из 5-футовых стен.

    Установите CoolBot и кондиционер рядом друг с другом

    CoolBot следует установить внутри охладителя рядом с кондиционером. Для устранения неполадок устанавливайте их рядом друг с другом.

    Установите кондиционер под небольшим наклоном

    Установите кондиционер так, чтобы задняя часть устройства (снаружи охладителя) была примерно на дюйм ниже, чем передняя часть устройства (внутри охладителя). Это делается для того, чтобы конденсат, который кондиционер вытягивает из воздуха, мог капать сзади, а не замерзать внутри устройства.
    Большинство кондиционеров удерживает некоторое количество воды в задней части поддона, чтобы помочь охладить компрессор и продлить срок его службы. Наклон важен, чтобы вода не уходила слишком далеко вперед, где она может замерзнуть.
    **Примечание. Кондиционеры должны быть выровнены слева направо, так как они спроектированы с желобом для воды внутри.

    Позвольте вашему кондиционеру дышать

    Кондиционерам требуется не менее 2 футов свободного пространства над головой с задней стороны для правильной вентиляции. Если места недостаточно, устройство перегреется и преждевременно выйдет из строя. Проверьте технические характеристики вашего конкретного кондиционера, чтобы определить точный спад, необходимый для вашей модели.

    Как установить CoolBot

    После установки кондиционера последним шагом будет установка CoolBot.
    Любой может установить CoolBot всего за несколько минут! Вместе с CoolBot вы получите подробное руководство по установке и сможете посетить наш веб-сайт, чтобы посмотреть короткое видео о том, как это сделать.

    Вот пошаговые инструкции по установке CoolBot с оконным кондиционером:

    1. Подключите CoolBot к стандартной розетке. CoolBot потребляет не больше электроэнергии, чем зарядное устройство для мобильного телефона, поэтому никаких специальных электрических соединений не требуется.
    2. Найдите три провода с маркировкой, выходящие из CoolBot:
      • Провод с маркировкой «Комната» измеряет температуру в помещении. Пусть он висит свободно, но убедитесь, что он не соприкасается с каким-либо металлом и не находится на прямом пути холодного воздуха, поступающего из кондиционера.
      • Вставьте провод с надписью «FIN Sensor» в передние ребра охлаждения кондиционера. Аккуратно поместите датчик как можно ниже, но НАД первой горизонтальной охлаждающей трубкой. С помощью ручки или карандаша расширьте пространство на 1-2 дюйма снизу и поместите датчик ребра на ⅓ дюйма, чтобы он не касался трубок охлаждающей жидкости позади них. Он должен оставаться там сам по себе, без ленты или винтов. Возможно, вам придется осторожно сжать ребра вокруг датчика, но будьте осторожны, чтобы не повредить датчик.
      • Подсоедините провод с маркировкой «Нагреватель» к датчику температуры кондиционера. Датчик температуры выходит из кондиционера. На новом блоке датчик температуры будет крепиться на небольших пластиковых кронштейнах перед ребрами. Оберните провод CoolBot Heater вместе с датчиком температуры небольшим куском алюминиевой фольги размером ½ x 1 дюйм (входит в комплект), чтобы обеспечить хорошее тепловое соединение. Позвольте этому пакету из фольги свободно свисать с любого металла и вне прямого пути холодного воздуха.
    3. Запрограммируйте CoolBot. CoolBot запрограммирован на охлаждение вашей комнаты до 42°F (5,6°C). Тем не менее, вы можете установить любую температуру. Нажмите здесь, чтобы посмотреть видео о том, как запрограммировать CoolBot.

    **Если ваш кондиционер оснащен дополнительным датчиком или мини-сплит-кондиционером, см. инструкции по установке на нашем веб-сайте.

    Идеальная температура для хранения обычных фруктов и овощей

    Условия хранения некоторых овощей и фруктов от ATTRA

    . 14. 10
    Product Temperature Storage Life In Days
    Apples 30–40°F / 1–4°C 90–240
    Asparagus 32–35° F / 0–2°C 14–21
    Фасоль свежая 40–45°F / 4–7°C 10–14
    Свекла 3 2°124 / 90 C 90–150
    Черника 31–32°F / -1–0°C 10–18
    Морковь, верхняя часть 32 ° F / 0 ° C 28–180
    Cherries, Sweet 30–3123, Sweet 30–31124. Кукуруза сладкая 32°F / 0°C 4–6
    Огурцы 50–55°F / 10–13°C 10–14
    Eggplant 46–54°F / 8–12°C 10–14
    Grapes 32°F / 0 ° C 56–180
    салат 32 ° F / 0 ° C 14–21
    OKRA
    OKRA
    . 14
    Лук, репчатый 32°F / 0°C 30–180
    Лук, зеленый 32°F / 0°C 7–10
    Peppers 40–55°F / 4–13°C 12–18
    Potatoes 40–50°F / 4–10°C 56–140
    Тыквы 50–60°F / 10–15°C 84–160
    Малина 32°F / 0°C 2–3
    Шпинат 32 ° F / 0 ° C 10–14
    .
    Squash, winter 50–55°F / 10–13°C 84–150
    Strawberries 32°F / 0°C 5–10
    Sweet potatoes 55–60°F / 13–15°C 120–210
    Помидоры 62–68°F / 16–20°C 7–28
    репы, Rutabagas 32 ° F / 0 ° C 120–150
    Watermelon
    Watermelon

    Хотите PDF-файл этого руководства? Загрузите его ниже.

    Создайте свой собственный холодильник с контроллером CoolBot и кондиционером

    Это гостевой пост Эмбер Брэдшоу.

    Вы можете построить собственную холодильную камеру для хранения продуктов, которая обойдется вам в несколько раз дешевле, чем коммерческие холодильные камеры. CoolBot и обычный бытовой оконный кондиционер позволяют превратить любую хорошо изолированную комнату в тихий холодильник. Вместо того, чтобы платить большие деньги за небольшой коммерческий кулер, вы можете сэкономить тысячи с помощью этого варианта кулера, сделанного своими руками.

    Содержание

    • Что такое Coolbot?
    • Зачем строить холодильную камеру?
    • Какая изоляция лучше всего подходит для холодильной камеры?
      • Стандартная изоляция из стекловолокна
      • Вспененная изоляция и пеноизоляция
      • Полистирол
    • Какой блок переменного тока следует использовать с CoolBot?
    • Как подключить блок переменного тока и CoolBot для портативного кулера
      • Проводка
    • Работает ли кулер CoolBot?
    • Сколько стоит кулер CoolBot Walk In?
      • Общая стоимость $680,00

    Что такое Coolbot?

    CoolBot — это небольшой (примерно размером с ладонь) контроллер, который позволяет использовать стандартный оконный кондиционер для получения температуры выше 30 с (°F) — отлично подходит для кулеров. С веб-сайта CoolBot:

    CoolBot использует несколько датчиков, нагревательный элемент и запрограммированный микроконтроллер, чтобы заставить компрессор вашего кондиционера работать таким образом, чтобы охлаждать комнату до 36 ° F, никогда не замерзая. Кроме того, наш инновационный интерфейс, который связывает контроллер CoolBot с вашим кондиционером, позволяет выполнять установку за 5 минут без какого-либо обучения, резки, пайки или даже склеивания.

    Прогулочные холодильники CoolBot идеально подходят для: охотников, фермеров, производителей сыра, поселенцев, пивоваров, специалистов по приготовлению пищи, молочных заводов, таксидермиев или тех, кому требуется дополнительное место для хранения продуктов.

    Зачем строить холодильную камеру?

    Я руковожу службой доставки продуктов и изо всех сил пытаюсь удержать свои продукты. У нас быстро закончилось место в наших традиционных холодильниках, и мне было трудно контролировать температуру. Некоторые продукты замерзнут, а некоторые быстро испортятся из-за неравномерности температуры. Еженедельно я терял сотни долларов на складах.

    Мой друг, фермер и владелец местного питомника, порекомендовал продукт под названием CoolBot. Ее муж превратил их кладовую в холодильник, добавив Coolbot к их оконному блоку и дважды изолировав стены. После некоторых исследований мы решили добавить кулер в комнату в нашем гараже.

    Какая изоляция лучше всего подходит для холодильной камеры?

    Стандартная изоляция из стекловолокна

    Изоляция из стекловолокна требует наименьших первоначальных затрат. Вам нужно будет удвоить его, чтобы создать рекомендуемое значение R-25 (как это сделал мой друг). Недостатком является накопление конденсата. Вам придется заменять изоляцию каждые пять лет или около того, потому что со временем она намокнет и заплесневеет. Если вам нужен холодильник на 5 лет или меньше, это будет самый дешевый вариант.

    Изоляция из вспененного материала и изоляция из пеноматериала

    Изоляция из вспененного материала и пеноматериала проста в установке и хорошо работает в существующих помещениях. К сожалению, он не обеспечивает необходимого коэффициента теплопередачи (25 или выше) и подвержен такому же образованию конденсата и плесени, что и изоляция из стекловолокна.

    Полистирол

    Полистирол — лучший изоляционный материал для холодных помещений. Это то, что они используют для коммерческих кулеров. Недостатком является то, что его трудно найти, а доставка нерентабельна.

    После долгих исследований и оценки всех вариантов мы решили обратить внимание на бывшие в употреблении портативные холодильники. К нашему большому удивлению, мы легко смогли найти местного (в пределах 2 часов езды) подрядчика, который вывозил оборудование из ресторанов и продуктовых магазинов и продавал бывшие в употреблении холодильные камеры. Мы купили Walk-In Cooler 8×9, который включал в себя все боковые панели, потолок и достаточное количество дополнительных панелей, чтобы сделать дверь, и все это за 300 долларов.

    Мы решили использовать комнату в нашем гараже, которую муж любезно уступил нам, чтобы установить наш кулер. Это место было идеальным, потому что:

    • у него был бетонный пол (наилучший рекомендуемый пол)
    • был источник питания
    • кондиционер был защищен от непогоды и от солнца
    • гараж добавлял бы эффективности и долговечности кулер

    Поскольку нам пришлось предварительно изготовить множество взаимосвязанных панелей, чтобы они соответствовали нашему пространству, изготовить и модифицировать дверь, а также подключить электричество к кулеру, я бы дал этому проекту «Сделай сам» 4 балла из 5 за уровень столярных навыков. . Если вы превратили существующий сарай или комнату с электричеством в холодильник, используя изоляцию и обшивку, то умеренные столярные навыки могут легко выполнить этот проект.

    Какой блок переменного тока следует использовать с CoolBot?

    После сборки остальной части холодильной камеры мы добавили наш оконный блок. Размер кондиционера, который вам нужен, будет зависеть от размера вашей комнаты.

    Размер кондиционера => Размеры холодильной камеры Walk-In

    • 10 000 БТЕ = 6 футов x 8 футов x 8 футов
    • 12 000 БТЕ = 8 футов x 8 футов x 8 футов x 10 футов x 8 футов
    • 18 000 БТЕ = 8 футов x 12 футов x 8 футов
    • 24 000 БТЕ = 10 футов x 14 футов x 8 футов

    У вас должна быть модель кондиционера с цифровым дисплеем, потому что Coolbot не будет работать должным образом без этой функции. Дополнительную информацию см. в разделе «Рекомендации по размеру и марке блока переменного тока CoolBot».

    После того, как ваша комната или холодильник хорошо изолированы, а оконный кондиционер установлен на место, вы можете установить CoolBot, чтобы создать собственный холодильник.

    Как подключить блок переменного тока и CoolBot для портативного холодильника

    Установка CoolBot с оконным кондиционером (с сайта storeitcold.com):

    Установите оконный кондиционер любой марки, который вы приобрели отдельно. (См. наше Руководство по выбору кондиционера, чтобы убедиться, что кондиционер подходит для вашего помещения). Вырежьте отверстие соответствующего размера в стене вашей холодильной камеры, поместите блок кондиционера в отверстие, а затем используйте какой-либо тип изоляции, например пенопластовые рукава для труб, чтобы вы могли легко удалить кондиционер. вместо того, чтобы вырезать его на случай, если вы переключите кондиционеры в будущем.

    Подключите CoolBot к стандартной розетке — CoolBot потребляет не больше электроэнергии, чем зарядное устройство для мобильного телефона, поэтому никаких специальных электрических соединений не требуется.

    Электропроводка

    Из CoolBot выходят три провода с маркировкой:

    1. Первый (с маркировкой «Комната») измеряет температуру в помещении. Пусть он висит свободно, но убедитесь, что он не соприкасается с каким-либо металлом и не находится на прямом пути холодного воздуха, поступающего из кондиционера.
    2. Второй провод (обозначенный как «FIN Sensor») помещается в передние ребра охлаждения кондиционера. Аккуратно поместите датчик как можно ниже, но НАД первой горизонтальной охлаждающей трубкой. Используйте ручку или карандаш, чтобы расширить пространство на 1-2 дюйма от дна и поместите датчик ребра на 1/3 дюйма, чтобы он не касался трубок охлаждающей жидкости позади них. Он должен оставаться там сам по себе. Без скотча и шурупов. Возможно, вам придется осторожно сжать ребра вокруг датчика, но будьте осторожны, чтобы не повредить датчик.
    3. Третий провод (обозначенный «Обогреватель») подключается к датчику температуры кондиционера. Датчик температуры фактически выходит из кондиционера; на новом кондиционере датчик температуры будет установлен на небольших пластиковых кронштейнах перед ребрами. Оберните провод CoolBot «Heater» датчиком температуры кондиционера, используя небольшой кусок алюминиевой фольги размером 1/2 дюйма на 1 дюйм (входит в комплект), чтобы обеспечить хорошее тепловое соединение. Позвольте этому пакету из фольги свободно свисать с любого металла и вне прямого пути холодного воздуха.

    CoolBot запрограммирован на охлаждение вашей комнаты до 42°F (5,6°C), однако вы можете настроить его на любую желаемую температуру.

    Кулер CoolBot работает?

    Почти год после установки, и я не могу не сказать об этом продукте. Это позволило мне расширить наш бизнес CSA, увеличить возможности хранения продуктов и, в качестве неожиданного бонуса, наш холодильник стал убежищем во время урагана.

    Мы недавно пережили ураган Мэтью здесь, на побережье Южной Каролины, и не смогли вовремя эвакуироваться. Наша семья укрылась в нашем холодильнике, когда над нами пронеслась буря и сильнейшие ветры. С укрепленными стенами, бетонным фундаментом и прочной конструкцией это было идеальное убежище для нас, чтобы переждать бурю.

    Сколько стоит кулер CoolBot Walk In?

    Стоимость вашей прогулки в Cooler будет сильно различаться в зависимости от многих факторов, таких как:

    • Использование существующей комнаты или строительство новой
    • Размер комнаты
    • Материалы — пол, изоляция, кондиционер, CoolBot
    • Нанять подрядчика или построить самому

    Вы можете снизить расходы, наблюдая за распродажами и покупая в сезон. (Стоимость дров меняется еженедельно, кондиционер летом дороже, чем зимой и т. д.)

    Даже с учетом всех этих факторов вы все равно можете построить собственную холодильную камеру за небольшую часть стоимости покупки промышленной холодильной камеры с помощью CoolBot. Наши затраты были следующими:

    • CoolBot – 330,00 долларов США
    • Изоляция и каркас кулера – 300,00 долларов США
    • Блок кондиционера (у нас уже был один для использования) – 0 долларов США 50,00 долларов США

    Общая стоимость 680,00 долларов США

    CoolBot потребляет на 40 % меньше электроэнергии, чем традиционные кулеры, что позволяет нам экономить сотни долларов в год. Холодильник также сэкономил нам тысячи долларов, предотвратив порчу продуктов.

    В северном климате вы можете хранить продукты в прохладном подвале, но для южан и тех, кому необходимо поддерживать заданный температурный диапазон (например, на коммерческих кухнях), холодильник является обязательным для крупномасштабного холодильного хранения.

    Если у вас большой бюджет, Coolbot также предлагает на своем веб-сайте полные комплекты кулеров по цене от 4000 до 8000 долларов. Они демонстрируют настройку этих блоков в видео ниже. Инструкции по установке кондиционера начинаются примерно в 7:18, установка CoolBot примерно в 9. :00.

    Пробовали ли вы использовать CoolBot или кулер для ходьбы? Поделитесь своим опытом в комментариях ниже.

    Собираетесь построить в будущем холодильник? Не забудьте закрепить этот пост или добавить его в закладки — или поделиться им и попытаться уговорить своих друзей помочь вам в строительстве.

    Вам также могут понравиться:

    • Домашнее хранение продуктов – 10 способов сохранить продукты дома
    • Наземные погреба – дольше наслаждайтесь местными продуктами
    • 5 овощей, которые проще всего хранить

    Этот пост написан Эмбер Брэдшоу из My Homestead Life.

    Эмбер и ее семья переехали из своей крошечной усадьбы у океана в Южной Каролине на сорок шесть акров в Смоки-Маунтинс в Восточном Теннесси.
    Строя свою автономную усадьбу, они живут как в старые добрые времена: готовят еду без электричества, берут воду из ручья и разводят кур, коз, свиней, индеек, пчел и цесарок. Недавно они сняли свое путешествие для телешоу на канале Discovery и DIY Network/HGTV под названием Building Off The Grid: The Smokey Mountain Homestead.

    Другие статьи Эмбер Брэдшоу:

    • 12 советов, как сохранить прохладу в доме без кондиционера
    • Натуральные репелленты от комаров и растения, отпугивающие комаров опубликовано в 2016 г., обновлено в 2018 г. .

      Это имеет ОГРОМНОЕ значение, когда вы делитесь нашими статьями. Большое спасибо!

      8732 акции

      12 проектов самодельных холодильников: самодельные идеи, которые работают

      Опубликовано: · Изменено: автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы

      У вас есть большие продукты для хранения, и вы ищете идеальный кулер для этой цели, портативный кулер может быть именно тем, что вам нужно. Он не только очень большой и удобный, но и, как следует из названия, представляет собой встроенный холодильник, в который можно просто зайти и положить продукты на хранение.

      Холодильник, сделанный своими руками, может быть лучше, чем большинство стандартных холодильников, и его довольно легко построить. Покупка одного из них может стоить целое состояние, поэтому попробуйте сделать это своими руками, просмотрите этот список встроенных кулеров и посмотрите, какой из них соответствует вашим потребностям и бюджету.

      Итак, не теряя времени, приступим!

      1. Самодельный холодильник для небольших ферм

      Это видеоруководство великолепно и идеально подходит для начинающих. Почему? Ну, сначала рассказывается о том, что такое холодильная камера и почему вам нужно ее построить, насколько сложно ее построить, как контролировать изменения температуры внутри холодильной камеры, а также о преимуществах наличия встроенной холодильной камеры. кулер и какой рекомендуемый размер может удовлетворить ваши потребности для начинающих.

      Это комната размером 8×8 дюймов, и создатель использовал оконный кондиционер мощностью 12 000 БТЕ, который был у него дома. Это не так дорого, и материалы легко найти. Процесс изготовления также довольно прост.

      2. Сборка портативного холодильника своими руками

      Вот удивительный портативный холодильник, на изготовление которого уйдет около 4 дней, если вы все сделаете правильно. Вам нужно будет изолировать стену после того, как вы прорежете себе путь, чтобы освободить место для более прохладного пространства.

      Кулер, который сделал создатель этого видеогида, имеет размеры 8 на 7 футов, и этого вполне достаточно, чтобы поместиться в вашем домашнем пространстве. Создатель использовал много деревянных балок, просверлил деревянный пол и добавил изоляцию. Это простой проект по деревообработке, который не так уж сложен для понимания, в отличие от большинства продвинутых проектов по деревообработке с несколькими инструментами для деревообработки.

      3. Ручной холодильник своими руками

      Создатель этого видеоруководства сделал этот портативный холодильник по сверхдешевой цене. Это казалось невозможным, но это не так. Внешняя часть кулера сделана из старой жести и бревен, которые были у создателя.

      Эта прохладная комната довольно маленькая, и это одна из причин, почему она такая дешевая. Создателю на самом деле не нужно было покупать дерево или большую часть материалов, которые он использовал, поэтому перейдите по ссылке описания, чтобы узнать больше о материалах, которые он использовал, чтобы вы могли знать, не придется ли вам тратить много, как он.

      4. Мобильная холодильная камера «сделай сам»

      Это самая крутая идея. Мало того, что вы можете построить дома большую холодильную камеру, теперь вы можете построить мобильную холодильную камеру. Это просто означает, что вы можете носить его с собой, куда бы вы ни пошли.

      Создатель использовал служебный прицеп на колесах и начал сборку, установив на него несколько деревянных досок, чтобы построить панель пола, а затем перешел к стенам и, в конце концов, установил кондиционер для холодильной камеры. Это очень простой проект «сделай сам» с использованием материалов и инструментов для деревообработки, которые легко найти.

      5. Самодельная портативная холодильная камера

      Это довольно простой проект, за процессом изготовления несложно следить. Создатель использовал кондиционер марки LG мощностью 12 000 БТЕ/ч, что довольно много из-за размера встроенного кулера. Это небольшой кулер, внутренние размеры которого составляют около 4 футов х 5 футов х 8 футов в высоту. Создатель жаловался, что 8 футов для него слишком много из-за размеров его дома, вы всегда можете подогнать его под свои нужды.

      Создатель также добавил контроллер крутого бота, чтобы он работал эффективно. В руководстве также есть ссылка, где вы можете получить крутого бота по справедливой цене. В целом, это довольно отличный кулер.

      Нажмите, чтобы получить более подробную информацию

      6. Как построить морозильную камеру

      Теперь, прежде чем вы решите использовать ее, чтобы сделать свою морозильную камеру более прохладной. Этот кулер потребляет около 8000 кВтч электроэнергии каждый год, что будет равно 1200 долларам в стоимости энергии, и если вы считаете, что это слишком много для вас, попробуйте другое руководство, которое соответствует вашим потребностям. Стоимость такого холодильника составляет 15 000 долларов.

      Создатель начал с укладки пола холодильника, стены морозильной камеры, и вам нужно будет добавить компрессор морозильной камеры. Это руководство также даст вам возможность преобразовать холодильную камеру в морозильную камеру.

      Нажмите, чтобы получить более подробную информацию

      7. Морозильная камера, которую можно сделать своими руками

      Это довольно большая морозильная камера, построенная как дом, и довольно дорогая. Вам понадобится более практическая колода для этого проекта, потому что он довольно сложный и требует много часов, если вы решите использовать это руководство.

      Сборка началась с укладки бетона на обозначенном участке кулера, после чего вы можете начать добавлять деревянный каркас для корпуса кулера, а затем крышу и дверь. Процесс изготовления легко проследить.

      Щелкните, чтобы получить более подробную информацию

      8. Сборка портативного холодильника своими руками

      Этот портативный холодильник довольно маленький, но его довольно легко собрать: холодильник был обшит, покрашен и добавлена ​​крыша. Это 144-дюймовый x 80-дюймовый кулер для внешнего измерения. Вы можете добавить структуру к задней части вашего гаража или задней части вашего дома, или в любом другом месте, которое вам подходит.

      Полы были утеплены, а напольное покрытие OBS добавлено для повышения эффективности и удобства. Это портативный холодильник, который может служить вам отлично, если вы правильно следите за процессом изготовления.

      Нажмите, чтобы получить более подробную информацию

      9. Как собрать портативный игровой кулер

      Это портативный игровой кулер, все было должным образом изолировано, а создатель использовал систему управления крутым ботом для эффективности и долговечность. Это руководство также дает вам скидку в размере 20 долларов на крутого бота.

      Создатель этого руководства не дал пошаговой инструкции о том, каким должен быть процесс изготовления, но он дал много объяснений, которые можно понять, если следовать им правильно.

      10. Как превратить любую комнату в холодильную камеру

      С помощью этого видеоурока можно превратить любую комнату в холодильную камеру за несколько часов. Это довольно круто, потому что у вас может не быть дополнительного места вокруг вашего дома или гаража, в котором можно разместить холодильную камеру такого размера, поэтому вы можете легко превратить свободную комнату в своем доме в суперэффективную холодильную камеру.

      Создатель использовал кул-бота и оконный кондиционер LG. Крутой бот может быть дорогим в вашем регионе, поэтому посмотрите описание этого видео, чтобы увидеть ссылку, где вы можете получить его со скидкой.

      11. Сборка холодильной камеры

      Вот еще одно видео-руководство, которое научит вас, как легко собрать холодильную камеру с использованием коммерческого холодильного оборудования. Полы утеплены, и это кулер размером 13 x 9 дюймов с окнами.

      Я думаю, что это первый портативный холодильник в этом списке, который был построен с окнами. Я имею в виду, что это круче, идея состоит в том, чтобы удерживать воздух внутри, а не создавать часть для его выхода, но я думаю, у создателя была довольно веская причина для этого, поэтому проверьте руководство и узнайте больше.

      12. Самодельная холодильная камера

      Это последняя холодильная камера в этом руководстве, и ее довольно легко построить, хотя на это ушло 2 дня. В описании видео есть ссылка, которая направит вас туда, где вы получите крутого бота по низкой цене.

      Это простой проект по деревообработке, вам не нужно иметь столько знаний или опыта, поэтому его легко и просто построить с нуля. Создатель не стал строить внешний потолок, он просто установил деревянные балки на утепленный пол, установил на них вертикально другие пиломатериалы и прикрепил их к крыше комнаты, в которой он построил холодильную камеру.

      Холодильная камера широкая и немного узкая, но суперэффективная и идеально подходит для этой цели.

      Заключение

      На этом пока все. Надеюсь, вы получили знания, необходимые для изготовления встроенного холодильника для дома, в котором можно хранить продукты и другие скоропортящиеся продукты. Большинство холодильных камер в этом руководстве «Сделай сам» сделаны из дерева, поэтому вам необходимо приобрести соответствующие инструменты для деревообработки, чтобы иметь возможность построить любой из приведенного выше списка. Спасибо, что заглянули, желаю вам всего наилучшего, пока!

      17 Чертежи простого самодельного холодильника

      Если вы относитесь к тому типу людей, которым нравится что-то мастерить и делать своими руками, сборка собственного холодильника своими руками может показаться амбициозным проектом, который вам понравится.

      Для тех, кто хочет попробовать, мы посмотрели в Интернете, что пытались сделать другие люди, и вот 17 лучших чертежей, которые мы нашли для сборки холодильника своими руками.

      Содержание

      1. Портативный мини-холодильник своими руками

      Если вы похожи на этого блогера и любите пить холодную газировку на ходу, возможно, вы захотите скопировать его дизайн для мини-холодильника «сделай сам», который идеально подходит для того, чтобы взять его с собой в машину. Вы найдете список всех материалов, которые вам понадобятся, подробные схемы и четкие инструкции по сборке, поэтому, если вы хотите построить холодильник своими руками, этот план — отличное место для начала.

      Проверить детали плана



      2. How Refrigeration Works

      Для всех, кто заинтересован в сборке холодильника своими руками, но не знает, как он работает, это информативное видео на YouTube станет бесценным источником информации. Хотя он может не объяснять подробно, как его собрать, он дает вам отличный обзор того, как работают холодильники, помогая вам понять основные концепции, прежде чем создавать свой собственный. По этой причине мы думаем, что он более чем заслуживает места в нашем списке, и его рекомендуется посмотреть всем, кто заинтересован в его создании самостоятельно.



      3. Как сделать холодильник своими руками

      Никто не говорил, что сделать работающий холодильник своими руками — простая задача, но если вы приложите к этому все усилия и будете следовать правильному плану, это далеко не невозможно. И для всех, кто хочет попробовать, это план, который даст вам всю информацию, необходимую для попытки проекта. Вам нужно будет купить несколько единиц специального оборудования, но все детали включены в план, поэтому, если вы заинтересованы, почему бы не проверить его?



      4. Холодильник, сделанный своими руками, который почти не потребляет энергии

      Холодильники — это основные бытовые приборы, без которых большинству людей было бы трудно, но проблема в том, что даже самые энергоэффективные из них, как правило, сжигают электроэнергию, поскольку они должны быть левый постоянно включен. Тем не менее, холодильник DIY, представленный в этом блоге, имеет гораздо более высокую энергоэффективность, а это означает, что он может сэкономить деньги и одновременно помочь защитить планету. И если это звучит слишком хорошо, чтобы быть правдой, прочитайте, чтобы увидеть, как они это сделали.

      Проверить детали плана



      5.

      Сборка портативного холодильника своими руками

      YouTuber в этом видео не просто делает холодильник своими руками, он собирает полноценный холодильник . Это может быть более масштабный проект, чем многие люди готовы попробовать, но если вы ищете что-то, чем вы будете заняты большую часть недели, этот план видео должен вас заинтересовать.



      6. Как собрать собственный холодильник

      Многим людям нравится собирать мебель и другие предметы для дома своими руками, потому что это позволяет им экономить деньги, но, возможно, не так много людей задумаются о том, чтобы сделать холодильник своими руками. Однако, поскольку цены на холодильники постоянно растут, все больше и больше людей могут захотеть попробовать — и если вы один из них, этот блог, возможно, стоит посмотреть. Вы найдете простое пошаговое руководство, в котором объясняется, что делать (хотя мы также были бы признательны за несколько фотографий), и если вы готовы потратить время и усилия, копирование этого плана может быть отличный способ сэкономить много денег.

      Проверьте детали плана



      7. Сделайте свой собственный компрессорный холодильник/морозильник Danfoss по низкой цене

      Возможно, вам не захочется делать полноценный холодильник с нуля, но если вы хотите знать, как преобразовать холодильник Danfoss в холодильник, который может работать автономно, этот план покажет вам, что делать. Как объясняет ютубер, он изучил это в Интернете, но не смог найти никакой информации, поэтому он просто пошел дальше и попробовал сам. Это видео — результат его экспериментов, и для всех, кто хочет попробовать что-то подобное, просмотр обязателен.



      8. Самодельный холодильник, который потребляет 0,1 кВтч в день

      Вот план, если вы не хотите собирать холодильник с нуля, но хотели бы модифицировать старый, чтобы сделать его в десять раз эффективнее. Это интересная идея, поскольку, если так просто сделать холодильники такими эффективными, почему производители не делают это за нас? Ответ на этот вопрос мы оставим вам, но, возможно, этот план поможет вам принять решение.

      Проверить детали плана



      9. Изготовление холодильника на 12 В

      В этой ситуации это видео покажет вам умный способ что-то подстроить. Это простой план, в котором используется изоляция из пенополистирола вместе с несколькими другими необходимыми элементами. Это не слишком усложняет вещи, поэтому, если вам нужно что-то подобное, мы уверены, что вы оцените его идеи.



      10. Сборка собственного мини-холодильника

      Для тех, кто любит создавать крутые вещи, или для тех, кому по практическим причинам нужен относительно недорогой холодильник своими руками, вот отличный план. В нем показано, как сделать холодильник своими руками из пластины Пельтье, пенопласта и нескольких других деталей — и это тоже выглядит потрясающе. Вся необходимая информация есть на сайте, и ее не так сложно воссоздать дома, так что если вам интересно попробовать, почему бы не попробовать?

      Проверьте детали плана



      11. Как покрасить холодильник и украсть внешний вид за 2000 долларов переделайте один из них своими руками, чтобы он выглядел как модель высшего класса за 2000 долларов за небольшую часть стоимости. Нам нравится, как он выглядит в конце, и есть много возможностей для его адаптации на ваш вкус, что делает этот план достойным внимания.



      12. 6 простых модификаций, чтобы превратить ваш старый холодильник в умный холодильник

      В наши дни почти все, от телевизоров до дверных звонков, может быть «умным», и холодильники не являются исключением. Проблема в том, что умные приложения намного дороже, чем «тупые», если только вы не знаете, как это сделать своими руками. Если вы хотите сэкономить кучу денег, превратив свой тупой холодильник в умный, вот шесть советов, которые покажут вам, как это сделать, что позволит вам управлять своим холодильником со смартфона, не тратя тысячи долларов.

      Проверьте детали плана



      13. Соберите свой собственный холодильник

      Это еще одно видео, которое мы хотели включить в наш список, потому что оно дает вам отличный обзор науки об охлаждении. Как и в случае № 2, он не дает вам подробного плана для его создания, но знание фактов, лежащих в основе того, как он работает, поможет вам понять, что потребуется, если вы захотите попробовать создать свой собственный.



      14. Холодильник своими руками с солнцем и мокрым полотенцем

      Нам понравился этот план, потому что он берет науку об охлаждении и использует ее для создания «холодильника», который не требует электричества! Это удивительная техника, и трудно поверить, что она работает, но с наукой не поспоришь, так почему бы не проверить ее на себе?

      Проверьте детали плана



      15.

      Прототип мини-холодильника Пельтье/TEC своими руками

      В этом видео этот ютубер показывает нам, как сделать самодельную тарелку для холодильника из плиты Pel. Одно можно сказать наверняка, когда дело доходит до DIY: опыт — лучший учитель. Мы всегда должны учиться на своих ошибках, но также полезно учиться на ошибках других, чтобы нам не приходилось делать их самим — и если вы согласны с этим мнением, посмотрите это видео, прежде чем приступить к работе. .



      16. Самодельный холодильник «Горшок в горшке»

      Это еще один гениальный план ло-тек холодильника, на этот раз сделанный из пары цветочных горшков. Он работает по тому же принципу, что и в № 14, и способен охлаждать воздух внутри до 40 ° F, что примерно равно температуре купленного в магазине холодильника. Нам нравятся такие планы, которые делают удивительные вещи с помощью науки, и их также очень легко воспроизвести дома.



      17. Как сделать холодильник дома

      Если вы готовы потратить деньги на комплектующие, вполне возможно собрать холодильник своими руками дома за небольшую часть стоимости покупки в магазине. Если вы заинтересованы в том, чтобы попробовать, это видео предоставит вам всю необходимую информацию, расскажет вам о том, что вам нужно купить и как собрать все это вместе. Это увлекательные часы, которые легко скопировать дома, что делает этот план еще одним, который нам очень понравился.



      Множество интригующих планов

      Как видите, существует множество способов собрать холодильник своими руками, от простых нетехнологичных вариантов до более продвинутых моделей, которые могут сравниться с купленными в магазине машинами.

      Мы надеемся, что вам понравилось читать и смотреть эти планы так же, как мы нашли их для вас, и мы надеемся, что мы помогли вам найти вдохновение, чтобы попробовать построить один из них самостоятельно.

      Как построить морозильную камеру

      Перейти к содержимому

      Предыдущий Следующий

      • Посмотреть увеличенное изображение

      Как построить морозильную камеру

      Все знают, как работает охлаждение, верно? На наших кухнях есть большая белая коробка, называемая холодильником, и она сохраняет продукты холодными. Над холодильником находится морозильная камера, где еще холоднее. К трем годам мы знаем, что одна дверь для апельсинового сока, а другая для мороженого. Что тут сложного?

      Конечно, все мы знаем, что это нечто большее. Но на базовом уровне стандартный холодильник на 18 кубических футов и морозильная камера на 3200 кубических футов (см. ниже) удивительно похожи. Они оба зависят от изоляции, компрессоров, хладагента и воздуходувок. Это как сравнивать Mini Cooper с тракторным прицепом: концепции те же, но вы никогда не увидите Mini, буксирующего цистерну со свежим молоком.

      Как фермер, который продает свою еду напрямую населению, трудно переоценить важность надежного охлаждения. Безопасность пищевых продуктов требует надлежащей температуры, но мне также нужно место для приема, организации и упаковки продуктов. Так же, как в ресторане или супермаркете, наличие большого холодильного помещения имеет решающее значение для продаж на фермерских рынках или для ферм CSA, которые сохраняют продукты холодными перед еженедельной выдачей. Ниже представлен фото-чертеж того, как мы построили собственную проходную с нуля, используя стандартную конструкцию 2X4, собственный труд и двух специалистов, которые помогли ее усовершенствовать.

      С чего-то нужно начинать. Здесь мы строим наш существующий морозильный навес и погрузочную площадку, в которых размещаются две обычные морозильные камеры с «запирающимися панелями». Джим выкладывает размеры нижнего колонтитула строкой. Будут раскопки.

      Копание нижних колонтитулов. Дела редко идут по плану, и я взял напрокат отбойный молоток, чтобы разбить упрямые камни. Бандана приносит мне очки стиля.

      Залиты нижние колонтитулы, уложен блок, затем идет 4-дюймовая труба с интервалом 4 фута. Это не для дренажа; это позволяет теплому воздуху проходить под плитой, чтобы проникающий холод (из морозильной камеры сверху) не вздымал грунт и не давал трещины в бетоне. (На фото № 11 вы увидите выступающие над землей колпачки сапуна).



      Далее идет гравий. Это служит для дренажа, чтобы вода не попадала на плиту и обеспечивала ровную поверхность для изоляционной пены.

      Поролоновый подслой. Эта изоляция, частично сделанная из сои, представляет собой лист толщиной 4 дюйма и обеспечивает изоляцию лучше, чем панели из вспененного пеноматериала на моих старых кабинах. Это распыляет специалист из баков на грузовике.

      Пристальный взгляд на пену. После отверждения (около 2 дней при 70 градусах) он становится ОЧЕНЬ твердым… не таким твердым, как бетон, но чрезвычайно жестким. Обратите особое внимание на то, что мы оставили много свободного места по краям нижнего колонтитула. Это позволит нам «привязать» эту пену к свежей пене позже, после того, как мы построили стены и потолки. По сути, мы создадим пенопластовый ящик внутри деревянного ящика (то есть самого здания). Есть смысл?

      Далее заливаем нашу бетонную плиту НА пенопласт. Говорили же, что пена твердая! Это будет наш пол внутри проходной, а пена под ним обеспечит изоляцию. Эта плита размером 22×20 футов позже будет обработана противоскользящим эпоксидным герметиком.

      Пристальный взгляд на плиту и пенопласт. Под воздействием солнечных лучей в течение нескольких дней пена меняет цвет с зеленого на желтый.

      Далее мы строим поверх оставшегося открытого нижнего колонтитула. Здесь мы строим двойные стены, одну на внутренней плите и одну на внешнем нижнем колонтитуле, стойки смещены на шесть дюймов. Это важно, потому что позволяет распылять пену таким образом, чтобы не было «разрыва» изоляции. Другими словами, пена будет извиваться вокруг смещенных шипов.

      Вот более пристальный взгляд на смещенные стойки с двойными стенками. Обратите внимание на то, что подстилающая пена остается открытой, поэтому мы можем соединить ее со следующим нанесением пены и завершить нашу «коробку» из пены без каких-либо разрывов.

      Фото №11, на котором видны открытые сапуны.

      На стены и крышу была установлена ​​внутренняя обшивка, теперь на стены нанесена пена и ей дают возможность расшириться.

      Когда пена расширится, ассистент очищает шпильки 2×4 специальным ножом, чтобы внешняя обшивка имела плоскую поверхность для прибивания гвоздями.

      На чердаке добавляется дюйм или два, потому что все мы знаем, что тепло поднимается вверх! Это применяется с меньшим вниманием к эстетике, так как здесь не будет фанерной обшивки. Опять же, эта пена выглядит мягкой, но после отверждения становится почти твердой.

      Все ближе. Далее приклеиваем и устанавливаем стеклянную плиту (вы видели этот продукт в туалетах заправок), одновременно являющуюся влагонепроницаемой, а также легко очищаемой поверхностью.

      Наши вторые специалисты, монтаж электропроводки, компрессоров и испарителей снаружи…

      …а также вентиляторы и змеевики оттайки внутри. Морозильник будет откалиброван на захватывающий 0 градусов по Фаренгейту. Все внутренние стены будут обшиты стеклокартоном, а для хранения нашего мяса будут установлены стеллажи.

      Почти готовый продукт. Все еще нуждается в некоторой аттестации и желобах, но ни одна работа никогда не заканчивается по-настоящему! Мы построили его с 60-дюймовой дверью для установки домкрата для поддонов. Если все пойдет по плану, он должен служить нашему хозяйству многие десятилетия. Внутренняя высота составляет 3200 футов (19x21x8 интерьер), и в нем будут храниться тысячи фунтов говядины, свинины, баранины и курицы. Проект стоил 45 000 долларов США на рабочую силу и материалы, 100% финансирования за счет продаж на фермерских рынках.

      Посмотрите мои книги!
      Завоевание позиций Растущий завтра Начните свою ферму

      Форрест Притчард — фермер, работающий на принципах устойчивого развития, и автор бестселлеров по версии New York Times. Имеет степень бакалавра английского языка и степень бакалавра геологии от William & Mary. Smith Meadows, его ферма, была одной из первых «травяных» ферм в стране и уже два десятилетия продается на ведущих фермерских рынках в районе Вашингтона, округ Колумбия. Книги Причарда отмечены звездными рецензиями в The Washington Post, Publishers Weekly, Library Journal, NPR и других изданиях.

      Последние сообщения

      • Падший забор (v.2.4)
      • Нет ничего прямого (v.2.3)
      • Два ястреба (v.2.2)
      • Край дикой природы (v. 2.1)
      • Smith Meadows продает ребрышки в стиле Сент-Луис

      Адрес

      Перейти к началу

      Как сделать самодельный холодильник | Домой Руководства

      Автор: Дана Марис Бакли Обновлено 7 декабря 2021 г.

      Если вы давно мечтали о большом пространстве, где можно хранить всю дополнительную еду и напитки холодными, вы можете рассмотреть возможность создания холодильной камеры. Это включает в себя поиск правильного места, его изоляцию, герметизацию, подключение электричества и установку кондиционера (плюс такой инструмент, как термостатический контроллер CoolBot для достижения наилучших результатов). Вы можете построить холодильную камеру с нуля или использовать существующую конструкцию, например, старый сарай.

      Сборка холодильной камеры

      Сборка холодильной камеры — сложный процесс, но при тщательном планировании ее можно построить самостоятельно. Команда Sow the Land делится учебным пособием о том, как создать портативный холодильник, используя информацию с веб-сайта CoolBot. Этот пример комнаты имеет размеры 8 футов на 7 футов и построен с деревянным каркасом, включая проем для входной двери и один для самого холодильного агрегата. Предполагая, что ваш охлаждающий блок представляет собой кондиционер, потенциально с термостатическим контроллером, таким как CoolBot, вам нужно будет выбрать размер отверстия так, чтобы он был достаточно большим, чтобы поместиться в охлаждающее устройство. Подобно установке оконного блока переменного тока в окно, не может быть много дополнительного пространства без ущерба для эффективности.

      Уложите пол и изоляцию на дно помещения, затем измерьте, отрежьте и прибейте изоляцию к стенам и потолку. Затем заполните все зазоры между частями изоляции монтажной пеной и заклейте их скотчем. Добавьте еще один слой изоляции и сместите начальную точку так, чтобы все швы первого слоя полностью закрывались вторым слоем. Наконец, добавьте третий слой изоляции, затем заклейте все оставшиеся швы скотчем.

      Используйте винты, чтобы надежно закрепить изоляцию на месте. Эксперты рекомендуют покрывать изоляцию 3/4-дюймовой фанерой, чтобы защитить ее от повреждений с течением времени. Хотя это может показаться очевидным, убедитесь, что изоляция также покрывает внутреннюю сторону двери комнаты.

      Наружные работы для холодильной камеры

      Команда Sow the Land подчеркивает важность добавления изоляционных свойств снаружи холодильной камеры. Для этого покройте снаружи комнаты деревянными панелями, чтобы они не пропускали тепло в помещение.

      В холодильной камере должен использоваться кондиционер, в идеале работающий в тандеме с таким продуктом, как Cool Bot, для поддержания температуры. CoolBots — это термостатические контроллеры, которые превращают настенные кондиционеры в компрессоры для использования в самодельных холодильных камерах. Хотя покупка заранее недешева, это менее дорогая альтернатива, чем создание кулера для вас.

      При отделке помещения снаружи вам понадобится место для кондиционера и CoolBot. Вы можете установить его почти так же, как и любой другой оконный блок переменного тока. При сооружении каркаса следует оставить место для окна, равного по размеру холодильному агрегату, который необходимо установить. Если вы не опытный электрик, вам понадобится помощь профессионала, чтобы подключить розетку для этого прибора в холодильной камере.

      Другие идеи для самодельных портативных холодильников

      Авторы журнала Bright Agrotech делятся планами по созданию портативного холодильника, идеально подходящего для небольших ферм. Они используют существующий сарай размером 8 на 8 футов; это удобно, если у вас есть такой же размер. Добавьте теплоизоляцию ко всем стенам и установите кондиционер мощностью 14 000 БТЕ в качестве основного блока охлаждения. Установите переменный ток на 55-60 градусов по Фаренгейту. Bright Agrotech отмечает, что при необходимости кондиционер можно поддерживать при температуре замерзания.

      Оба этих самодельных холодильника используют кондиционеры, но одного этого может быть недостаточно для контроля температуры внутри без помощи CoolBot или аналогичного продукта. Возможности охлаждения будут в значительной степени зависеть от вашего климата, поэтому важно понимать, как рассчитать целевые температуры и значения R.

      Целевые температуры, R-значения и варианты сборки

      Есть еще несколько вещей, которые следует учитывать при сборке самодельной холодильной камеры. Если у вас есть бетонные полы, вам нужно изолировать их, только если целевая температура в помещении ниже 37 градусов по Фаренгейту. Кроме того, не используйте изоляцию из стекловолокна в холодильной камере.

      CoolBot поясняет, что изоляция измеряется ее «значением R», и чем оно выше, тем прочнее изоляция. Отраслевые стандарты предписывают значение R 25 для холодильных камер. Авторы из CoolBot рекомендуют использовать изоляцию из жестких пенопластовых плит и пенопластовую изоляцию, такую ​​как вспененный полиизоцианурат, пенополистирол или экструдированный полистирол.

      Вы также можете приобрести сборные холодильники, в том числе мобильные модели на колесах.
