заточка цепи бензопилы своими руками + видео как наточить цепь бензопилы в домашних условиях

Качество строительного инструмента – вопрос не просто эффективности, но и безопасности работы. Именно поэтому следует тщательно следить за состоянием рабочих частей любого инструмента и бензопилы в том числе. Необходимо своевременно затачивать цепь и при этом не обязательно обращаться к специалисту: можно осуществить весь процесс самостоятельно. Далее подробно о технологии заточки цепи бензопилы своими руками (прилагается видеоинструкция).

Содержание

Заточка цепи на бензопиле: необходимость процедуры и тонкости ее осуществления

Чтобы не потратить свое время напрасно, необходимо точно знать, что цепь на бензопиле уже затупилась. Определить это достаточно легко. Так, хорошо наточенная пила мягко и быстро входит в дерево. Если чувствуется хотя бы малейшее сопротивление во время работы с деревом, это – первый признак того, что цепь уже затупилась и не следует затягивать с ее заточкой. Дело в том, что изношенность цепи может повлиять следующим образом на очень важные показатели:

• уменьшается производительность инструмента;
• усиливается нагрузка на мышцы тела;
• расход топлива сильно увеличивается;
• звенья цепи испытывают перенагрузку, тем самым сокращается срок эксплуатации инструмента.

Бензопила

Чтобы должным образом осуществить заточку цепи бензопилы, необходимо иметь особую сноровку, а она может появиться лишь в том случае, если имеется представление об особенностях строения пилы. Дело в том, что зубья цепи отличаются достаточно сложным и необычным строением, соответственно, процесс заточки превращается в достаточно кропотливое дело.

Итак, край цепи густо покрыт зубьями, которые имеют 2 кромки: верхнюю и боковую. Одно звено цепи представлено основанием, лопаткой и ограничителем глубины.

То, насколько быстро цепь пилы затупится, зависит напрямую от нагрузки на инструмент и условий, в которых осуществляется работа. Так, достаточно лишь пару раз попасть пилой по камню или земле и придется точить цепь.

Оптимальные способы заточки цепи бензопилы

Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.

Заточка напильником

Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:

• напильника цилиндрической формы, установленного в державку;
• плоского напильника;
• крючка и шаблона для определения нужной глубины ограничителя.

Заточка с помощью напильника

Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину. После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.

Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.

Совет. Во время процесса заточки зубьев цепи необходимо периодически поворачивать напильник по кругу. Это позволит избежать сильно выраженного износа точильного инструмента с одной стороны.

Заточка болгаркой

Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.

Заточку можно провести с помощью болгарки

Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.

Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.

Заточка на станке

К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.

Для заточки зубьев цепи чаще всего используют один из следующих типов станков:

• Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.

Станок для заточки пилы

• Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.

Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!

Как быстро заточить цепь бензопилы: видео

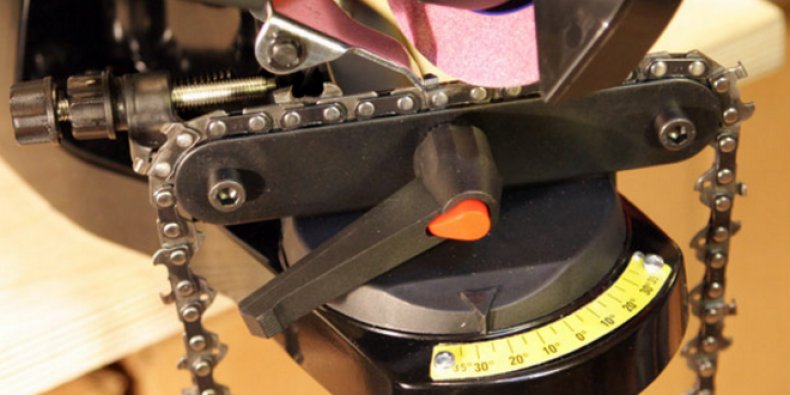

Станок для заточки цепей бензопил

Содержание

• Геометрия зуба цепи
  • Как выполнить правку зуба бензопилы
• Станочная заточка цепей бензопил
  • Легкие ручные станки для заточки цепей бензопил
  • Настольные и стационарные заточные системы
  • На что следует обратить внимание при выборе станка
• Заключение

Эффективность работы бензопилы, то, насколько мощно выбирает инструмент древесину в пропиле, зависит от мощности — приемистости мотора и остроты режущей кромки зуба. Даже самые качественные цепи для бензопил рано или поздно теряют остроту, поэтому примерно через каждые 2-3 часа работы приходится выполнять заточку цепи для бензопил своими руками. При наличии навыка и точного понимания процесса восстановить остроту кромки зуба можно на обычном столе на даче, с помощью мини-станка, или используя напильник для заточки цепей бензопил.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

• Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 ^о;
• Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5^о.

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Станочная заточка цепей бензопил

Прежде чем приобретать станок для заточки цепи, необходимо разобраться, как выбрать станок для заточки цепей бензопил, потому что цена на отдельные модели довольно высокая, а покупка дорогостоящего агрегата вслепую явно не оправдывает себя.

Для заточки используют три типа станочных агрегатов:

• Мини-станки и приспособления малого класса, рассчитанные на очень небольшую производительность;
• Легкие настольные системы;
• Стационарные заточные станки.

Все три категории позволяют избавиться от эффекта «играющего» напильника и выполнить заточку с приемлемым качеством, но все же существуют определенные нюансы в использовании станков и приспособлений.

Легкие ручные станки для заточки цепей бензопил

Приспособления для затачивания зубьев цепи на первый взгляд мало чем отличаются от ручного точения напильником. Основу мини-станка составляет струбцина и два винтовых регулятора. Приспособление устанавливается непосредственно на шину, и с помощью винтов выставляются значения переднего и бокового углов заточки. Остается только вставить заточной напильник в направляющую люнету и поочередно заточить зубья.

Для цепей с крючковыми зубьями выпускается специальное приспособление, позволяющее выполнить заточку с помощью секторного абразивного бруска, уложенного внутри пластикового корпуса.

В крючковых цепях для бензопил, в отличие от обычной схемы, режущая кромка расположена горизонтально на верхней плоскости или спинке зуба. Такие кромки можно затачивать с помощью насадки или обычным плоским надфилем. Чтобы выполнить заточку с помощью насадки, достаточно просто одеть корпус на шину, захлопнуть, закрыть его на защелку, запустить бензопилу и нажать боковой рычаг на торце.

Настольные и стационарные заточные системы

Среди наиболее продаваемых станков можно назвать продукцию трех ведущих производителей оборудования для бензопил – «Oregon», «Sadko» и «Makita».

Из оборудования компании «Oregon» можно посоветовать профессиональную модель 519789. Мощная станина и высокий подъем абразивного диска позволяют выполнять работы любой сложности. Вес агрегата -6 кг, потребляемая мощность электродвигателя составляет 214 Вт. Диапазон заточки переднего угла – от 0-40^о, бокового 0-10^о. Станок рассчитан на большую нагрузку, поэтому даже после затачивания нескольких сотен цепей точность позиционирования останется неизменной.

Более простая и дешевая модель станка «Sadko SCS-85 PRO» позволяет затачивать большинство размеров цепей бензиновых пил с передним углом до 30^о. Вес агрегата составляет всего 2,5кг. В отличие от предыдущей модели, это скорее компактная, чем профессиональная модель, но в своем классе «Sadko» не уступает продукции других компаний.

Обе модели оснащены автоматическим устройством центрирования цепи при зажиме его в тиски.

На что следует обратить внимание при выборе станка

Во-первых, станина станка должна обязательно изготавливаться из металла. Процесс заточки даже малых поверхностей зуба связан с приложением нагрузки и возникновением вибраций. Металл хорошо справляется с гашением колебаний, пластиковые детали со временем деформируются, и точность заточки падает.

Во-вторых, наиболее нагруженный узел — шарнир поворота заточной консоли, тоже должен быть металлическим. Большинство отечественных и китайских фирм для удешевления используют пластиковые шарниры достаточно большой ширины. На практике модели, изготовленные даже из ударопрочного и износостойкого пластика, не позволяют добиться необходимого качества заточки.

В-третьих, диапазоны устанавливаемых углов затачивания должны быть как у модели 519789. Мировой лидер в производстве шин и цепей к бензиновым пилам выбрал параметры 0-40^о не просто так, а чтобы увеличить точность хода настроечного винта. Большинство дешевых станков ограничивают величину заточки переднего угла 30^о и меньше. Это значит, что нормально заточить цепь можно будет только после 3-4 переточки с помощью напильника или на других приспособлениях, когда размеры кромки будут выработаны на 15-20%.

Кроме того, немаловажным фактором является мощность привода станка. Чем быстрее выполняется процесс затачивания кромки зуба, тем меньше риск самоотпускания закалки металла. При правильной настройке станка процесс должен занимать не более секунды на зуб.

Отдельно следует упомянуть размеры нониусов или шкал, по которым выставляются углы заточки зуба. Деления и размерность шкалы должны позволять читать величину угла не менее чем в половину градуса.

Заключение

Наиболее приемлемым вариантом заточки цепей будет профессиональное оборудование или ручной мини-станок. Покупать настольный вариант профи-класса не имеет смысла, так как его стоимость будет в десятки раз выше, чем покупка десятка новых цепей. Для собственного пользования можно приобрести ручной или компактный электрический станок «Oregon 542654».

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

Заточка пильной цепи — но как? Инструкция | STIHL

Вся необходимая помощь для изучения основ правильной заточки пильной цепи.

Выбор файла

Выберите диаметр круглого напильника в соответствии с шагом цепи.

• Проверьте цифру кода шага цепи на внешней стороне
  глубиномера.
• См. таблицу ниже, чтобы определить шаг цепи.

Каждый шаг цепи соответствует определенному диаметру круглого напильника.
Используйте только специальные напильники для заточки пильных цепей. Ваш дилер STIHL предлагает широкий выбор высококачественных напильников.

Держа файл

• Одной рукой крепко держите рукоятку напильника, а другой рукой направляйте напильник поперек режущего инструмента при движении вперед.
• Начните с основной фрезы и расположите напильник так, чтобы можно было надавливать и напильниковать изнутри наружу фрезы.


• Всегда держите файл под прямым углом (90°) к направляющей.
• Напильник затачивается только при движении вперед – снимите напильник с фрезы при движении назад.
• Во время подпиливания немного поворачивайте файл через равные промежутки времени, чтобы избежать одностороннего износа.

Пильные цепи STIHL

, как правило, заточены под углом 30° – параллельно сервисной метке угла заточки.

• Держите напильник так, чтобы одна четверть его диаметра выступала над верхней пластиной.

Проверка результата

Если вы видите темные участки на режущей кромке, резак еще не стал острым.

Режущая кромка правильно заточена, если она равномерно яркая.

Затем подпилите все фрезы в этом ряду до одинаковой длины, затем поверните бензопилу на 180° и подпилите все фрезы в другом ряду. Все фрезы должны быть той же длины, что и основная фреза.



Ограничители глубины опускания

• Просто поместите калибр на пильную цепь.

Если ограничитель глубины выше опиловочного ограничителя, его необходимо опустить.



• Опилите ограничитель глубины, пока он не окажется на одном уровне с опиловочным ограничителем.

На пильных цепях с выступающими приводными звеньями горб опускается вместе с ограничителем глубины.

Подпилите верхнюю часть ограничителя глубины параллельно сервисной метке, но не опускайте при этом самую высокую точку ограничителя глубины. Будьте осторожны, чтобы не коснуться свежезаточенного лезвия плоским напильником.

Наконечник STIHL Pro

• При соблюдении этих правил вы добьетесь отличных результатов заточки, правильные углы боковой и верхней пластин будут получены автоматически, а наилучшая производительность резки гарантирована.
• Перед тем, как приступить к заточке, пометьте фломастером одну фрезу. После двух-трех взмахов напильником проверьте, сколько материала было удалено. Если поверхность выглядит однородной, ваши действия по шлифовке выполнены правильно. Если местами остались пятна цвета, убедитесь, что вы используете правильный файл, и убедитесь, что вы не держите файл слишком высоко или слишком низко.
• Установку ограничителя глубины можно увеличить до 0,2 мм для резки мягкой древесины в умеренных погодных условиях – без мороза. Для этой цели можно использовать опиловочный ограничитель для следующего подъема цепи.
• Никогда не работайте с цепью, пока она полностью не затупится. Несколько взмахов напильником через равные промежутки времени быстро восстанавливают полную резкость.
• Подсчитайте количество ходов напильника и используйте одно и то же число для каждой фрезы, чтобы получить фрезы одинаковой длины.
• Если вы обнаружите, что фрезы в одном ряду короче, чем в другом, значит, вы приложили большее усилие при заточке соответствующего ряда. Откорректируйте длину лезвий, выполнив один или два движения напильником по более длинным лезвиям. Многие люди так делают, но так не должно оставаться. Это особенно верно, когда вы понимаете, насколько хорошо работают электрические точилки для пильных цепей. Я полагался на бензопилу, чтобы согреться с 19 лет88, и еще лет 10 назад точил вручную напильником и направляющей. Процесс работал, и вся эта практика помогла мне в этом. Но мое определение «хорошего» изменилось после того, как я попробовал электрическую точилку около 10 лет назад. Помимо того, что заточенная на станке цепь работает как минимум в 3 раза быстрее, чем напильник, она просто режет лучше. Лучше. В те дни, когда я точил вручную, я мог разрезать старую цепь так же, как и новую. Моя электрическая точилка позволяет резать цепи даже лучше, чем новые.

  Из всех мелких инструментов в моей жизни бензопила, пожалуй, самая важная. Это потому, что очень многое зависит от правильно режущей бензопилы. Мы отапливаем наш дом и мастерскую исключительно дровами, плюс вся наша горячая вода. Бензопила также необходима для предотвращения вторжения леса на наши поля. И когда время от времени обрушивается разрушительный ураган, бензопила — единственный способ разрезать запутанную массу поваленных деревьев и выбраться наружу.

  Единственная электрическая точилка для цепи, которую я рекомендую, выглядит как миниатюрная торцовочная пила по дереву. Существуют конструкции меньшего размера, в которых используются крошечные точильные камни, но они слишком медленные, а точильные камни не служат достаточно долго, чтобы быть практичными.

  Каждая профессиональная точилка для электрических пильных цепей состоит из двух основных частей. Зажим надежно удерживает цепь под правильным углом, а вращающийся точильный камень поворачивается вниз к передней кромке резака. Искры летят, металл удаляется, и создается острая кромка.

  Однородность — причина, по которой электрические точилки работают так хорошо. После того, как вы настроите машину на заданную цепь, она сделает каждую фрезу абсолютно одинаковой. Резцы становятся настолько острыми, что вам действительно нужно быть осторожным, чтобы не порезаться о них, когда вы носите пилу, прежде чем запускать ее.

  Единственным недостатком электроточилки является то, что перед заточкой необходимо снять цепь с пилы. Мой способ обойти эту незначительную неэффективность состоит в том, чтобы подготовить две или три цепи для каждой из моих пил. Я заменяю затупившуюся цепь на новую в полевых условиях, затем затачиваю их все одновременно в магазине, когда у меня есть время достать точилку и настроить ее.

  С годами я заметил тенденцию самостоятельных людей избегать инструментов или методов, которые они считают «слишком причудливыми». Я делал это сам. Но в конце концов обычно что-то происходит. Либо уверенный в себе поселенец устает от борьбы и сдается, либо он начинает работать умнее и эффективнее с отличными инструментами. Моя коллекция инструментов намного красивее и щедрее, чем я когда-либо хотел, чтобы она была 30 лет назад, когда я начал вести хозяйство, и я уверен, что это одна из причин, по которой я все еще здесь, наслаждаясь успешной жизнью со своей семьей на земле. .

  Загрузите бесплатную электронную книгу, в которой показано, как я затачиваю цепи с помощью электрического точила:  Как пользоваться точилкой для цепей с электрической пилой

  Стив Максвелл и его семейная усадьба на острове Манитулин, Канада, на небольшом участке сельскохозяйственных угодий, окруженном морем лес. Свяжитесь со Стивом по телефону BaileyLineRoad.com . Прочитайте все его посты НОВОСТЕЙ МАТЬ-ЗЕМЛИ здесь.
