Верстак металлический сделать самому своими руками: чертежи

Если вы любите работать руками, то верстак будет весьма кстати. Из металла такую конструкцию можно изготовить самостоятельно. Она будет состоять из столешницы, которая укрепляется на металлическом каркасе.

Конструктивные особенности изделия

Верстак металлический может быть столярным или слесарным. Первая разновидность достаточно проста в изготовлении, но на поверхности столешницы можно будет работать исключительно с деревянными деталями. Такой вариант изделия предполагает наличие крышки, выполненной из древесины или обработанной линолеумом. При попытке поработать с металлической заготовкой на столярном верстаке покрытие будет впитывать масла, а металлическая стружка повредит поверхность. Столярные верстаки выполняются из древесины, поэтому являются не столь устойчивыми по сравнению с металлическими.

В гараже наиболее часто применяются слесарные конструкции. С помощью такого оборудования можно работать и с металлическими заготовками. Такой предмет мебели в мастерской является универсальным. Важно определить перед началом проведения работ, будет столешница одноместной или многоместной.

Подготовка перед началом работ

Верстак металлический может обладать совершенно разными габаритами, однако в качестве наиболее оптимальной можно использовать ширину, равную 60 см. Тогда как длина может быть эквивалентна 1,5 метра. Каркас рекомендуется изготовить из профильной трубы или металлических уголков. Рядом со столом должны располагаться розетки и источники света. Для раскроя металла лучше всего применять болгарку. Подготовьте металлические уголки, толщина которых равна 3 см. Их размер должен быть равен 40 x 40 мм. Подойдут и стальные профили, сечение которых равно 30 х 50 миллиметров. Будет нужна металлическая полоса для фиксации рабочего стола к каркасу.

Когда изготавливается металлический верстак в гараж своими руками, столешница выполняется, как правило, из сухих досок, толщина которых равна 50 миллиметрам, тогда как ширина данного элемента может варьироваться в пределах от 100 до 150 миллиметров. В процессе работ понадобится оцинкованный металл толщиной в 2 миллиметра. Полосы этого же материала понадобится для формирования бортиков, которые станут защищать от воздействия искр. Длина одной такой полосы должно быть эквивалентна длине рабочей поверхности.

Работа по изготовлению верстака

Если вы решили изготовить металлический верстак своими руками, чертежи рекомендуется подготовить заблаговременно. Детали нарезаются по размеру, а соединить их между собой нужно при помощи сварки. Если нет необходимости в установке дополнительных полок, то конструкция должна быть укреплена посредством ребер жесткости, которые нужно выполнить из того же уголка. Их следует установить, отступив от поверхности пола 10 см. Такое же расстояние оступается вниз от края столешницы. Те же самые манипуляция осуществляется и с центральной частью стола. Для того чтобы обеспечить более высокую устойчивость конструкции, на ножки привариваются квадратные стальные пластины.

Особенности проведения сборки

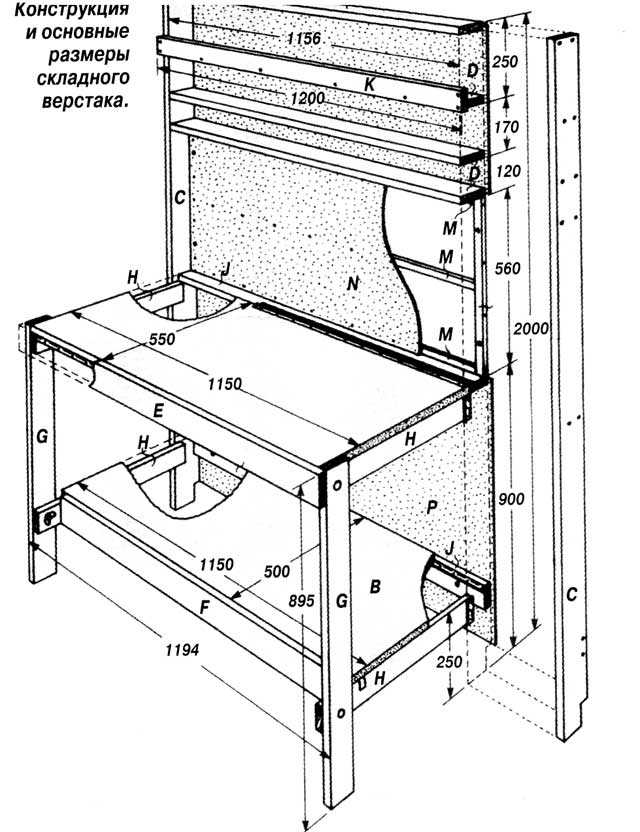

Чертеж металлического верстака, который представлен в статье (фото см. выше), позволит осуществить работы правильно. После того как будет собрана основная конструкция, можно начинать работать над каркасом. Используя квадратные стальные уголки со стороной в 50 миллиметров, нужно сформировать каркас. Его длина должна оказаться на 20 см больше по сравнению с габаритами конструкции. Это требуется для фиксации тисков. Затем в том месте, где рабочий стол будет укрепляться на основную конструкцию, следует наварить стальные полосы, тогда как на них устанавливается конструкция из уголков. Помимо прочего, нужно будет укрепить защитные экраны.

Если вы решили изготовить металлический верстак своими руками, в уголке, который используется для жесткости, а также в столешнице следует просверлить отверстия, к которым будут фиксироваться доски. Наиболее часто для этого используются саморезы, имеющие потайные шайбы. На следующем этапе столешницу можно покрыть листовым металлом, который укрепляется саморезами в заблаговременно просверленные отверстия. Полочки можно окрасить или обработать, используя огнебиозащитный состав. Для обеспечения более комфортной работы деталь может быть жестко зафиксирована. Для этого применяются тиски, которые имеют в составе параллельно расположенные губки. Все обрабатываемые элементы можно зафиксировать.

В заключение

Как известно, верстак металлический очень боится воздействия влаги и коррозии. Для того чтобы продлить срок жизнедеятельности изделия, можно произвести обработку специальной краской, предназначенной для работы по металлу. Это сделает конструкцию еще и более привлекательной внешне.

советы по изготовлению металлического самодельного оборудования

Каждый мастер должен иметь собственное рабочее место. Сделать верстак своими руками можно в целях экономии не только денег, но и свободного пространства. Промышленное оборудование имеет стандартные размеры, что может вызвать затруднения с его размещением, а самодельный верстак будет иметь те габариты, которые полностью удовлетворят домашнего мастера.

Особенности конструкции
Этап проектирования
Рекомендации по изготовлению

Особенности конструкции

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла. Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.

Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
Тумбочки не должны занимать все свободное пространство под столом.
Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции.

Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Как сделать стальной верстак

Майк живет в Нонг Кхе/Сарабури в Таиланде, и он уже предоставил полную информацию о полнофункциональном фрезерном станке с ЧПУ «сделай сам», который он спроектировал и сконструировал сам.

Теперь он описывает свой подход к проектированию и изготовлению самодельного стального верстака для своей мастерской в Таиланде.

Еще одна демонстрация того, что здесь, в Таиланде, процветают моделизм, домашние мастера-любители и металлообработка.

Вот статья о том, как построить стальной верстак для домашней мастерской за 6600 бат.

Инструкции и планы по изготовлению собственного стального верстака

Мне нужен верстак, но стоит ли мне покупать или строить самому? Я быстро обнаружил, что вы не можете просто зайти в HomePro или Thai Wasadu и купить его, а в Таиланде нет магазинов Harbour Freight или подобных.

Похоже, что в Таиланде всего несколько магазинов, специализирующихся на предметах для мастерских, и несколько скамеек, которые мне удалось найти, стоили намного дороже, чем я был готов заплатить, поэтому я решил построить свой собственный.

Список увлечений, которыми я наслаждаюсь, довольно длинный: все, от обработки дерева до электроники, механической обработки и сборки металлических деталей, а это означало, что нужная мне скамья должна быть универсальной и не должна быть слишком тяжелой; до тех пор, пока он может комфортно нести, возможно, 300 фунтов (136 кг), этого будет вполне достаточно.

Каркас из стальной трубы с тяжелой деревянной столешницей должен подойти, а для дополнительной функциональности он включает в себя несколько ящиков, полку в нижней задней части и фиксирующие ролики на всех четырех ножках.

Квадратная стальная труба 1½” x 1½” x 2,3 мм, сваренная на всех стыках, должна быть прочной рамой.

Я отдаю должное Алану за то, что он взялся за обучение сварке, так как это один из навыков, который я пробовал несколько раз на протяжении многих лет, но никогда не был очень хорош.

В прошлом я знал нескольких профессиональных сварщиков, и все они говорили мне, что научиться сваривать тонкие куски металла намного сложнее, чем сваривать толстые, поэтому, поскольку на стенде потребуется сварка «тонких стенка», я знал, что не обладаю необходимым уровнем мастерства.

К счастью для меня, в Таиланде есть много квалифицированных сварщиков, которые берут очень разумную плату. Следующие наброски я отнес в местный сварочный цех; Общая стоимость рамы составила 3500 бат, включая стоимость металла:

Самодельный металлический верстак, эскиз 1

Другой план стального верстака ниже:

Самодельный металлический верстак, эскиз 2 крупный план сварных швов. Обратите внимание, что валик сварного шва относительно однородный и гладкий.

Крупный план сварных швов на стальном верстаке.

Сварные швы хорошего качества с хорошей текучестью металла.

На фотографии ниже показана готовая рама размером 150 см в длину, 73 в ширину и 70 см в высоту.

Стальная рама для верстака в процессе подготовки к покраске

Перед началом покраски раму необходимо было тщательно промыть водой с мылом; Я использовал по два баллончика акрилового лака для грунтовки и финишного покрытия.

Покраска стальной рамы для верстака в процессе

Деревянная рабочая поверхность верстака

Деревянная столешница изготовлена из двух досок размером 20 см x 3 метра x 25 мм, приобретенных в Thai Wasadu.

Каждую из двух досок разрезали пополам, получив желаемую длину 150 см. Затем все четыре доски были склеены вдоль их длинных краев, чтобы получить желаемую ширину. Мне не удалось найти подходящие зажимы для дерева, поэтому я использовал несколько нейлоновых стяжных ремней с защелкивающимися концами, чтобы затянуть и удерживать доски на месте, пока клей сохнет.

Стяжные зажимы, используемые для скрепления двух частей столешницы во время высыхания клея

Материалы и долговечность рабочей поверхности

Я совсем не уверен, из какой породы дерева сделаны доски; моя жена думает, что это может быть каучуковое дерево.

Сравнивая фотографии, которые я нашел с помощью Google Images, древесина определенно выглядит как каучуковое дерево, и после резки, шлифовки и строгания досок становится ясно, что это какая-то твердая древесина.

Каждая купленная доска состоит из множества более мелких частей, которые склеиваются вместе, а затем обрабатываются до гладкой поверхности и точного окончательного размера.

Потребовалось очень мало шлифовки между слоями полиуретана; четыре слоя сверху и три слоя снизу.

Время покажет, насколько прочной окажется деревянная столешница, но если она окажется слишком мягкой, я всегда могу в будущем нанести на верхнюю поверхность стальной или алюминиевый лист толщиной 1/8 дюйма.

Альтернативные способы крепления деревянной столешницы к стальной раме верстака.

Есть много разных способов, которыми я мог бы прикрепить деревянную столешницу к металлической раме; самый простой способ состоял в том, чтобы просто просверлить отверстия в металлической раме и использовать винты, которые полностью проходят через 1,5-дюймовую трубу и в нижнюю часть деревянной столешницы.

Но мне хотелось немного повеселиться, поэтому я выбрал несколько более сложный метод.

Четыре деревянных бруска были вырезаны из 2 x 4 (фактически 1½” x 3½”). Я также использовал обрывок лексана размером ¼ дюйма, который лежал у меня в магазине.

Покрасив деревянные блоки в белый цвет, я просверлил в каждом из них по 5 отверстий, чтобы они соответствовали шаблону отверстий, который я уже просверлил в лексановых пластинах.

Каждый блок и лексановая пластина крепились к нижней части деревянной столешницы, по одному в каждом углу, как показано на следующем рисунке.

Для тех, у кого нет опыта работы с Lexan, уверяю вас, что это невероятно сложная штука; он не ломается и не гнется.

Нижняя сторона стола с деревянными блоками Лексановые пластины

Верстак на колесиках!

Я понимаю, что передвижные верстаки подходят не всем, но лично мне нравится возможность легко перекатывать верстак с одной стороны магазина на другую или вращать весь стол, чтобы обеспечить легкий доступ к задней стороне.

Ролики, которые я использовал, были куплены в Thai Wasadu и оказались идеальными для этой задачи; механизм блокировки не только предотвращает качение колес, но и блокирует вращающийся шпиндель, так что, когда все четыре колеса заблокированы, стол очень устойчив.

Я уже использовал стол для легкой ручной распиловки и опиловки, и я вполне доволен тем, насколько устойчив стол с заблокированными колесами; резиновая окружность этих колес действительно прилипает к глянцевой плитке в моем магазине.

Ниже приведен вид задней стороны скамейки, показывающий, как я уже использовал полку.

Задняя сторона верстака

Вверху, сзади верстака.

Полка не прикреплена жестко к раме, а вместо этого имеет два небольших деревянных бруска, приклеенных к нижней поверхности каждого переднего угла, которые входят в углы металлической рамы и вместе с прорезями для рамы предотвращают полка от скольжения. На фото ниже показан один из маленьких фанерных блоков, приклеенных к нижней части полки.

Деревянные блоки, используемые в качестве упоров на нижней стороне полки

Все ящики и полка были сделаны из одного листа 4 x 8 футов трехслойной фанеры толщиной 8 мм.

Направляющие для ящиков имеют длину 20 дюймов и приобретены, как вы уже догадались, в Thai Wasadu.

Размеры каждого ящика прибл. 16½” Ш x 20” Д x 6” Г.

Все части фанеры были склеены и прибиты гвоздями, а затем окрашены. Обычно я предпочитаю покрывать деревянные поверхности прозрачным лаком, чтобы показать текстуру дерева, но фанера, которую я использовал, была такого низкого качества, что я решил покрыть поверхность краской.

Ниже представлен вид спереди почти готового верстака; с роликами: 59¼ «Д» x 30¼ «Ш» x 33½ В».

Верстак, вид спереди с ящиками

Я все еще ищу подходящие «передние» ящики, чтобы придать ящикам и скамье «законченный» вид. По крайней мере, на данный момент у меня есть очень функциональный верстак.

Сведения о стоимости и объем работ по строительству верстака со стальным каркасом в Таиланде

Спецификация	9 бат0129
Сварной металлический каркас	3 500
Дерево для столешницы (340 бат/доска)	680
Направляющие для ящиков (300 бат за комплект)	900
Фанера 4 x 8 x 8 мм (ящик и полка)	480
Колесики с замками (150 шт. )	600
Полиуретан и краска	270
Разное оборудование (шурупы, гвозди, клей)	150
Итого	6 580

Рабочий стол перфекциониста?

Комментарий от Алана

Как видно из статьи выше, Майк очень внимателен и вдумчив при создании своих проектов. Он внимательно относится к деталям и хочет добиться высокого уровня отделки и внешнего вида.

Напротив, мои верстаки функционируют, вот и все. На самом деле один из моих «функциональных» верстаков развалился на куски, когда я попытался его передвинуть!

Этот верстак был похож на верстак Майка тем, что имел раму из прямоугольной стальной трубы. Он был (как я и думал) приварен кислородом/пропаном и приварен к стальному верху. Я никогда не рисовал его.

Стоит сравнить мои черновые и (не всегда) готовые верстаки и полки с шедеврами Майка.

Также Пит строит верстак для тяжелого токарного станка. Интересно также прочитать подход Пита.

Новинка, декабрь 2014 г. – Пластины крепления модульного верстака

Чтобы обеспечить простоту крепления и снятия слесарных тисков, шлифовального станка и т. д. к описанному выше стальному верстаку, Майк разработал и изготовил набор модульных крепежных пластин для верстака.

Майк описывает крепежные пластины и показывает фотографии того, как их изготовить и использовать, на новой странице Workbench Fixture Plates Page.
