Трубогиб своими руками для профильной и круглой трубы

Устройство данного механизма бывает нескольких видов :

• ручной – он легко сгибает круглые трубы, диаметр которых не превышает 1 дюйма и профильные трубы до 40 мм в разрезе
• механический – такой трубогиб позволяет скручивать трубы среднего диаметра
• гидравлический – с помощью силы жидкости он запросто изогнет трубы даже большого диаметра

Далее речь пойдет о том, как самостоятельно собрать ручной самодельный трубогиб для круглой и профильной трубы.

Трубогиб для круглых
металлических труб

Перед тем, как приступить к изготовлению самого устройства, необходимо изучить конструкцию и механизм работы трубогиба. Он представляет собой два шкива с выемкой, один из которых прочно закреплен и неподвижен, а второй поворачивается вокруг первого. При этом расстояние между ними должно соответствовать диаметру трубы, которую нужно изогнуть. Весь принцип работы сводится к тому, чтобы всунуть круглую трубу между двумя колесиками и путем их вращения согнуть ее до необходимой формы.

Если делать трубогиб самостоятельно, то необходимо сконструировать его таким образом, чтобы с его помощью можно было обработать стальные трубы различных диаметров. В связи с этим пары одиночных шкивов будет недостаточно. Для самостоятельного изготовления ручного трубогиба будут нужны два тройных ролика: пара колес для изгибания трубы диаметром в полдюйма; два шкива будут отвечать за сгиб трехчетвертной трубы; пара шкивов, предназначенных для трубы с дюймовым диаметром.

Специфика монтажа

Сложность состоит в том, что такие ролики невозможно купить в магазине. Зато их без труда сможет под заказ изготовить токарь на заводе. Важно, чтобы в роликах соблюдались размеры радиуса и глубины проточки. На торце каждого шкива должна хорошо просматриваться выемка, размеры которой соответствуют радиусу изгибаемой трубы. Нужно помнить, что для сборки качественного трубогиба необходим минимальный диаметр закрепленного колеса, потому что от этого зависит самый малый радиус изгиба трубы. А вот подвижному ролику необходимо быть в два раза больше диаметра первого.

Следующим важным шагом в сборке трубогиба является его основание. Оно обычно делается следующим образом:

1. Из толстого металлического листа толщиной от 10 мм выпиливается квадратная пластина.
2. В углах пластины необходимо просверлить 4 отверстия.
3. Прикрепить основание к рабочему столу или специально приготовленному столбу с помощью отверстий.
4. По центру пластины приварить штифт (диаметр его должен соответствовать внутреннему диаметру самого малого тройного колеса).

Теперь корпус готов и можно приступать к монтажу поворотного механизма. Для этого металлические листы свариваются между собой П — образно. Сама высота механизма рассчитывается с учетом диаметра малого и большого шкива. В данном расстоянии с легкостью должны поместиться: большой подвижный ролик и половина стационарного шкива. Чтобы установить шкивы на свои места нужно просверлить два отверстия. Важно рассчитать расстояние между ножками буквы «П» так, чтобы оно было немного больше высоты шкивов. К верхней перекладине прикрепляется ручка (примерно 25 см). В процессе работы на нее надевается труба, которая играет роль рычага.

Готовый поворотный механизм нанизывается на штифт в основании так, чтобы большой ролик шел первым. Он крепится шплинтами за пределами П — образной конструкции. При этом малый шкив надевается вместе со всем механизмом.

Еже один важный момент. Для того чтобы труба не вращалась вместе с человеком, в процессе работы, нужно продумать стопор трубы. Для этого необходимо приварить к основанию еще один вертикальный штырь, который и станет упором для трубы.

На этом изготовление трубогиба своими руками стоит считать завершенным и можно переходить к испытаниям.

Совет для работы! Для того чтобы место изгиба трубы оставалось круглым и не сплющивалось, ее необходимо хорошо заполнить песком. Так же известный факт, что большие дюймовые трубы хорошо гнуться в горячем состоянии, а тонкие трубы и в холодном состоянии хорошо поддаются деформации.

Трубогиб для работы
с профильными трубами

Самодельный трубогиб для профильной трубы имеет свои нюансы в изготовлении. Это связано с тем, что у изогнутой профильной трубы несколько другое предназначение. Круглые трубы широко применяются для повторения поворотов при прокладывании трубопроводов. Профильная же труба используется для монтажа металлоконструкций. В этих условиях возникает необходимость создавать при изгибах различные углы. Профильный трубогиб легко изогнет как прямоугольные, так и квадратные трубы по большому радиусу. По этой причине устройство круглого и профильного трубогибов немного отличается. Трубогиб для профильной трубы включает три прокатных вала: два вала прочно прикручены и двигаются только вокруг своей оси; один вал подвижный, с помощью него на трубу направляется необходимое давление в месте сгиба.

Данный механизм считается более сложным по техническим причинам и по этому, чтобы изготовить его, необходимо приложить больше сил и терпения.

Корпус трубогиба для профильной трубы собирается следующим образом:

1. На опоры устанавливается прочное металлическое прямоугольно основание, которое состоит из швеллера и крепкого уголка.
2. К основанию в центре крепится подвижный вал. Он может совершать движения вверх и вниз с помощью винтовой передачи. Благодаря этому валу профильные трубы можно изгибать под любым необходимым радиусом.
3. С двух сторон от неподвижного валика к корпусу крепятся стационарные валы. В их задачу входит вращение вокруг своей оси, делая процесс сгибания труб легче.
4. Далее к одному из неподвижных валов присоединяется привод. Механизм может быть ручным или электрическим. От вращения этого вала зависит передвижение трубы по другим валикам и изгиб под большим радиусом.

Повышение функциональности трубогиба

Для увеличения функциональности трубогиба, необходимо продумать изменение положения стационарных валов. Если пододвинуть их ближе к центру, то угол сгиба трубы уменьшится, а если раздвинуть шире, наоборот – увеличится.

Важно установить и выбрать правильные валики. Обычные гладкие цилиндры не годятся для трубогиба. Необходимо, чтобы на каждом вале были выступы-реборды с двух сторон. Это обеспечит надежное крепление трубы на валике и предотвратит ее скатывание. В результате увеличивается точность и правильность изгиба. По этой причине необходимо иметь в наличии самостоятельные сменные ролики, которые подойдут для труб различной толщины.

В процессе изготовления трубогиба своими руками важно уделить внимание вопросу ускорения и облегчения процесса обработки изделий. Для этого хорошо подойдет велосипедный механизм для переключения скоростей. Когда самодельный трубогиб оборудован таким приводом, вращение придается сразу обоим боковым валикам, сгибание проходит легко и просто.

Чтобы притворить такой механизм в жизнь нужно сделать следующее:

• каждый из боковых валиков оснащается большой шестеренкой
• малая шестеренка крепится на отдельном цилиндре, на механизме вращения
• на эти три шестеренки надевается цепь, и необходимо предусмотреть четвертую шестеренку, которая служит для натяжения цепи

В принципе изготовить трубогиб своими руками довольно просто. Сложность лишь заключается в труднодоступности необходимых деталей. Для этого придется заказывать их на заводе. А собрать все детали в готовый механизм не составит труда.

Как сделать трубогиб для профильной трубы: tvin270584 — LiveJournal

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. В этой статье мастер сантехник расскажет, как сделать трубогиб для профильной трубы.

Необходимые элементы конструкции

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

• Три ролика (вала), которые должны быть металлическими;
• Приводную цепь;
• Оси вращения;
• Механизм, который будет приводить в движение все элементы приспособления;
• Металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс. Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

• Обычный домкрат;
• Металлические профили и полка, необходимые для изготовления каркаса;
• Пружины, отличающиеся высокой прочностью;
• Валы в количестве 3-х штук;
• Приводная цепь;
• Ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

• Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
• По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
• Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
• Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящее усилие.

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно, если придерживаться следующей технологической последовательности.

• На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки. Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить квалифицированному токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
• Затем в кольцах необходимо просверлить отверстия, которые необходимы для изготовления пазов и нарезания резьбы.
• Теперь необходимо сделать полку, для чего используют швеллер, в котором также сверлят отверстия и нарезают резьбу, требуемые при монтаже прижимного вала.
• Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего используют сварку и болтовые соединения. В первую очередь выполняют монтаж каркаса, который одновременно служит и ножками трубогиба.
• Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб необходимо установить боковые опорные валы, на один из которых крепится ручка.
• Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

• Прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
• Монтаж прижимного вала осуществляется по следующей схеме: вал устанавливается на полку, к которой предварительно приварены гайки для пружин, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
• Натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
• При закручивании звездочек применяются шпонки, которые предварительно изготавливают из гровера;
• Приводную ручку для гибочного станка делают с проворачивающейся трубкой;
• Домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно выделить следующие элементы:

• Домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
• Башмак;
• Ролики в количестве 2–3 штук;
• Мощный металлический швеллер;
• Пластины из толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который своим поднимающимся штоком давит на ролик, воздействующий на трубу и изгибающий ее. После того как требуемый угол загиба получен, процесс можно остановить и извлечь трубу из трубогиба, провернув ручку домкрата несколько раз в обратном направлении.

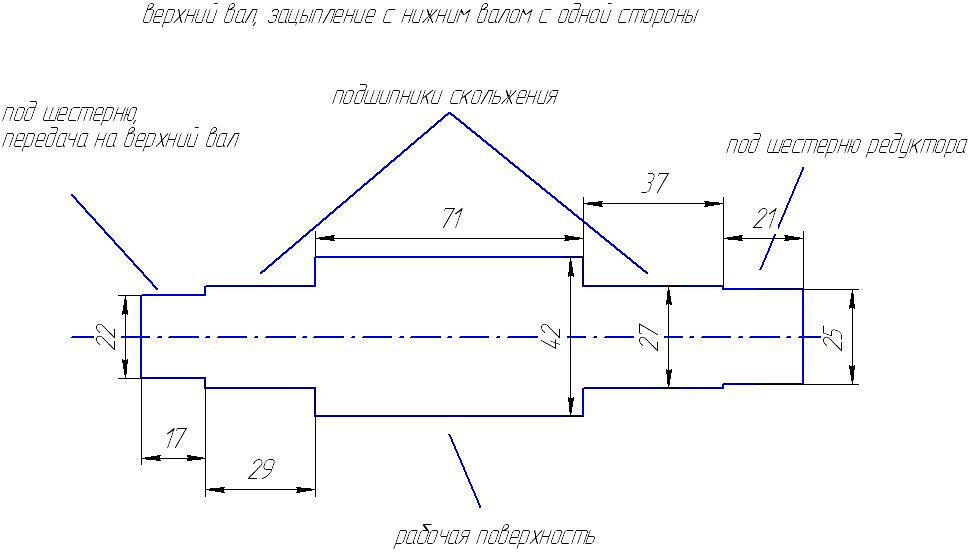

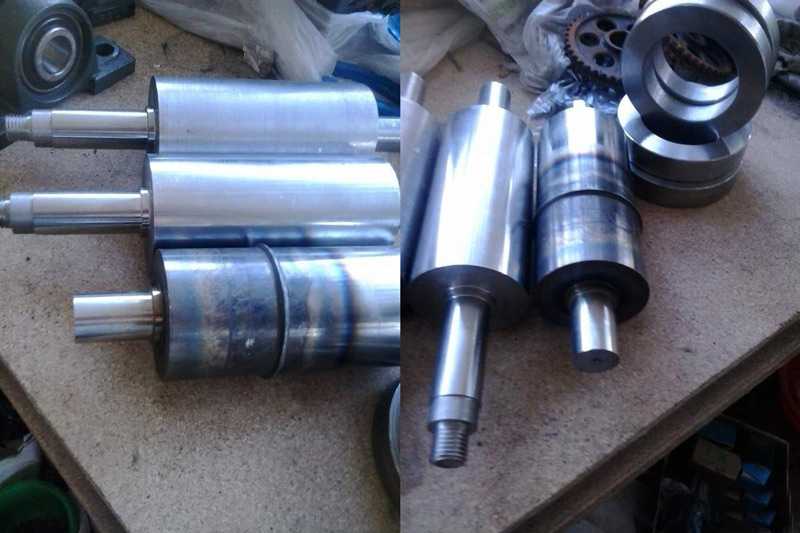

Валы для трубогиба

Шестерни и подшипники

Каркас станка

Конструкция прижимного вала

Подвижная площадка прижимного вала

Установка валов

Цепь с натяжителем

Вид в сборе

Трубогиб для профильных труб в готовом и покрашенном виде

Чтобы самостоятельно изготовить гидравлическое гибочное устройство для профильных труб необходимо выполнить следующие процедуры:

• По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
• На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого такое приспособление закрепляют болтами и устанавливают на него приводную ручку.
• Самое главное — найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать своей рабочей частью. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками. Башмак устанавливают ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
• Для фиксации роликов и башмака используют болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

• Холодным;
• Горячим.

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов:

• В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
• Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
• При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
• Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

Видео

В сюжете — Мастер делится опытом по постройке трубогиба из подручных материалов

В продолжение темы посмотрите также наш обзор Как сделать плазморез из инвертора — инструкция, схемы, видео

Источник

https://santekhnik-moskva.blogspot.com/2019/10/Kak-sdelat-trubogib-dlya-profilnoy-truby.html
