Болгарка – инструмент весьма разносторонний. При помощи этого ручного электроинструмента можно производить огромное разнообразие строительных работ своими руками. Однако если требуется работа крайне точная по замерам или строго по чертежам, без дополнительной обработки напильником, то в этой статье вы найдете ответ на вопрос «Как просто сделать станину для болгарки своими руками по чертежам» на видео, представленном ниже.

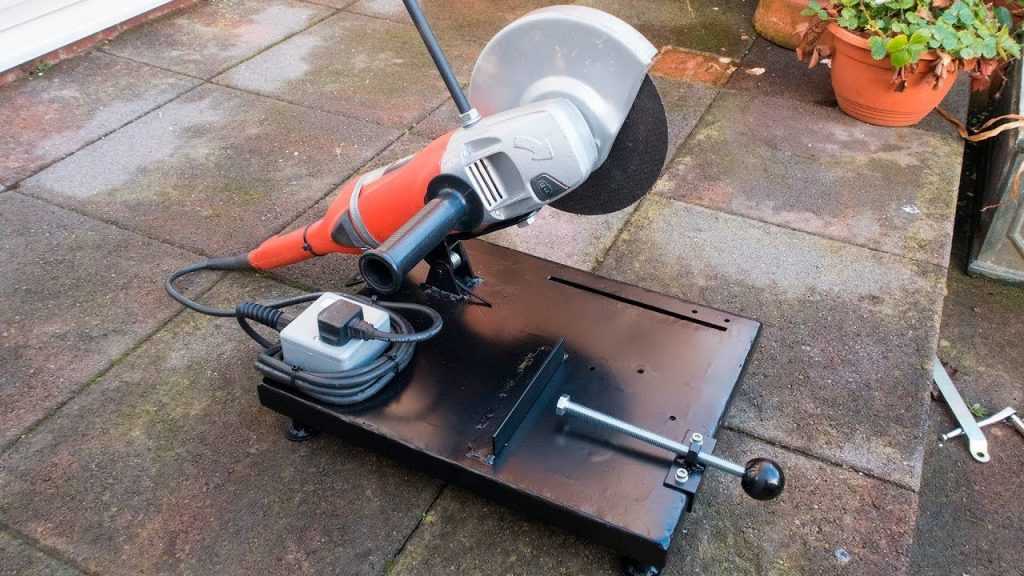

Станина для болгарки

Что можно сделать из болгарки

Из болгарки своими руками можно сделать на выходе следующие станки:

• Циркулярная пила;
• Токарный станок;
• Точильный станок;
• Торцевой шлифовальный станок;
• Фрезерный станок.

Эта информация бесплатно представлена на различных форумах, где выложены фото- и видеоматериалы по этой теме, кроме того, большое количество информации можно найти на сайте видеохостинга «ютуб». Хоть работы, производимые на этих станках, как правило, производят, держа болгарку в руках, для большей безопасности и точности производимых работ просто необходимо создание своими руками жесткого основания – станины.

Станину для болгарки своими руками по готовым чертежам создать не очень сложно. Особенно если есть определенный навык в производстве таких работ. Основное условие – создание такой станины, чтобы в случае чего можно было снять болгарку и использовать ее в ручном режиме. Также необходимо четкое понимание того, что болгарка – это электроинструмент, поэтому просто необходимо создание и поддержание всех мер безопасности при создании станины: надежности фиксации элементов при помощи сварки, а также наличие защитного кожуха.

Создание отдельной металлической или деревянной конструкции станины по чертежам необязательно. Достаточно использовать имеющийся верстак, с надежным креплением болгарки на поверхности. На фото ниже представлена болгарка со струбциной, используемой в качестве станины. Это легкое, простое и надежное устройство с жестким основанием. Станина для болгарки своими руками на видео, представленном на форуме и сайте видеохостинга «ютуб». Причем из достоинств такого крепления можно выделить минимализм деталей и устойчивость конструкции перед началом обработки требуемой заготовки.

Изучаем чертежи

На чертеже представлена полная схема сборки сооружения. Электроинструмент при помощи хомутов надежно фиксируется к основанию станины. Для того чтобы исключить вертикальные отклонения насадок электроинструмента, используется регулирующая прокладка. Поверхность для закрепления болгарки может полностью покрывать электроинструмент – для этого используем простой пропил.

На «ютуб» представлен видеоматериал использования болгарки в качестве циркулярной пилы или станка для разделки дерева и прочих материалов. Используя болгарку в роли режущего инструмента, но чтобы при этом она была надежно зафиксирована, а подвижной частью являлась заготовка – конструкцию можно сделать еще проще. Станина изготавливается из деревянных досок, которые имеются в наличии (главное, чтобы они не были гнилыми).

Используя такой вариант крепления электроинструмента, необходимо создание посадочного места для ручки болгарки, в которую позже вкрутится болт или шпилька необходимого размера. Такие чертежи станины для болгарки своими руками предполагают полный монтаж и демонтаж конструкции всего за 30 минут.

Если болгарка обладает небольшой мощностью, то дополнительное усиление надежности станины не потребуется, поэтому такая конструкция досталась нам абсолютно бесплатно. Требуется лишь небольшое время для физического труда по представленной информации и готовым чертежам. Если электроинструмент обладает большой мощностью, то вдоль режущего диска можно поставить дополнительный упор, который крепится для надежности саморезами. При помощи упора изделия можно отрезать одинаковой длины, не затрачивая дополнительное время на измерения.

Варианты конструкции

В тех случаях, когда от электроинструмента требуется шлифовальная работа, конструкция станины будет несколько видоизмененной, но надежной и недорогой. Деревянный ящик можно использовать в качестве стола. Электроинструмент закрепляется к нему хомутами. Установив на электроинструмент насадку со шлифовальным диском, получим стационарную силовую установку для шлифовки деревянных, металлических или пластиковых заготовок. Как вы можете определить, станину для создания надежного крепления электроинструмента можно найти везде, и это требует минимальных вложений физических сил.

Кроме того, из болгарки можно выполнить равноценную замену фрезерному станку. Если вы строите или ремонтируете дом, или ваша профессия связана с большим количеством работ по деревянным и металлическим изделиям, то дополнительная механизация не будет лишней. Такой механизм особенно оправдывает себя, если работы предстоят небольшие. А фрезер или электрорубанок не всегда найдутся у знакомых, чтобы можно было одолжить эти электроинструменты напрокат.



Как изготовить станину для болгарки своими руками с чертежами и видео — Sibear.ru

Как изготовить станину для болгарки своими руками с чертежами и видео

Назначение станины для болгарки

Использование станины позволяет обрезать изделия быстро и качественно

Закрепление электроинструмента на жёсткой стойке имеет ряд преимуществ. Так, благодаря станине вам не придётся держать болгарку в руках, что позволит сосредоточиться на точности обработки изделия. К тому же вы исключите риск того, что турбинка может выскользнуть из рук от усталости или неосторожности. В шлифмашинках зачастую имеются специальные резьбовые отверстия для фиксации на станине, благодаря которым можно расположить инструмент под удобным углом. А вращающийся держатель позволяет изменять вертикальное положение инструмента в зависимости от поставленных задач.

Содержание:

• Назначение станины для болгарки
• Инструменты и материалы
• Техника безопасности
• Подготовительный этап: чертёж
• Инструкция по изготовлению станины для болгарки своими руками
• Видео: обзор самодельной станины для болгарки

Инструменты и материалы

Как правило, в домашних условиях стойку для болгарки делают из профилированных металлических труб, так как они очень прочны и надёжны. Хотя некоторые умельцы изготовляют держатели из пиломатериалов. В этом случае желательно использовать только самые твёрдые породы древесины, которые способны выдерживать большие нагрузки и не деформироваться в процессе эксплуатации. Что касается металлических конструкций, то здесь проблема заключается лишь в необходимости использования электрической сварки и умении работать с ней. Впрочем, если немного поразмыслить, то большинство сварочных работ можно заменить сверлением, то есть использовать болтовые соединения. К тому же такой вариант позволит практически полностью разбирать станок.

Для работы понадобятся следующие материалы и инструменты:

• сварочный аппарат;
• перфоратор;
• шлифмашинка;
• металлический уголок;
• профилированные трубы и швеллера;
• мощная пружина;
• реле 12 Вольт;
• болты, гайки и набор ключей;
• щит из ДСП или металла (рабочая поверхность).

Техника безопасности

Как вы поняли, при изготовлении станины из металла вам придётся работать со сваркой. Но перед тем как взять в руки это устройство, надо обязательно ознакомиться с техникой безопасности. Сварщик имеет дело с электрическим током, поэтому неправильное обращение с оборудованием может привести к непоправимым последствиям.

Прежде чем включать аппарат в сеть, нужно осмотреть его. Убедитесь в том, что изоляция кабелей не повреждена. Если состояние проводов вас насторожило, то не пользуйтесь этой сваркой, пока не замените их.

Соединительные части кабелей должны быть изготовлены из латуни либо бронзы. Эти металлы имеют отличную теплопроводность, поэтому кабеля в этом случае не нагреваются.

После внешнего осмотра включаем аппарат нажатием кнопки «вкл.». При запуске должен быть слышен только звук работающего кулера. Это говорит о том, что вместе с аппаратом заработало принудительное охлаждение. При работе со сваркой нужно помнить о высокой температуре – накладываемые швы очень горячие, поэтому все манипуляции с металлами нужно выполнять в спецодежде. Используйте специальные перчатки, маску и ботинки на резиновой подошве. Последние ни в коем случае не должны быть коваными.

Надевайте респиратор, если работа выполняется в помещении с плохой вентиляцией.

Подготовительный этап: чертёж

Размеры рамы выбираются в зависимости от габаритов шлифмашинки

Одним из ключевых моментов при сборке металлической станины для болгарки является разработка грамотного чертежа. Это позволит сделать приспособление максимально удобным для эксплуатации, а также избежать порчи дорогостоящего материала.

В первую очередь нужно изучить уже готовую модель станины. Для этого посетите любой строительный магазин и посмотрите на конструкции, которые предлагает промышленность. Так вы сможете понять, как правильно сделать такое приспособление. Что касается составления чертежа, то здесь не нужно обладать особыми навыками. Достаточно лишь правильно и максимально точно снять размеры с готового изделия и перенести их на лист бумаги.

После этого можно приступить к сборке станины.

Для каждой турбинки нужен свой чертёж, поскольку приспособления от разных производителей могут сильно отличаться конструктивно. Возможно, будет достаточно небольшой корректировки, а может, придётся создавать эскиз с нуля.

Инструкция по изготовлению станины для болгарки своими руками

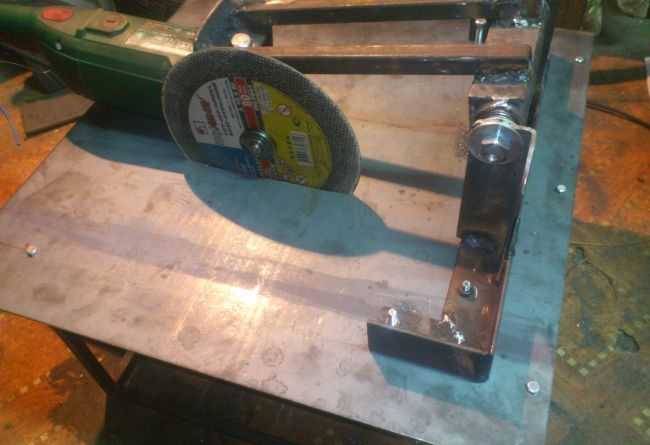

В домашних условиях проще всего изготовить конструкцию из двух рамок и держателя

Простейшая станина для болгарки состоит из двух рам и держателя. Порядок выполнения работ следующий:

1. Нарезаем профилированные трубы и просверливаем в них отверстия согласно чертежу.
2. С помощью сварки изготавливаем нижнюю и верхнюю рамы будущей конструкции.
3. Вырезаем из листа железа или ДСП рабочую платформу. Если турбинка мощная, то лучше использовать металл.
4. Закрепляем на платформе нижнюю раму и привариваем к ней верхнюю.
5. К вертикальной раме с помощью болтов крепим держатель. Он должен вращаться свободно, как маятник.
6. Устанавливаем пружину. Она нужна для возврата инструмента в исходное положение. Один конец пружины крепится к верхнему торцу вертикальной рамы, а другой к держателю.
7. Для удобства работы с приспособлением установите кнопку с коммутацией через реле, посредством которого будет подаваться питание на инструмент.
8. Придайте конструкции завершённый вид, покрыв её краской.
9. В конце оснастите станину подвижной линейкой с ограничителем. Это позволит обрезать изделия максимально точно.

После сборки приспособления, установите в него болгарку и проверьте работу инструмента на холостом ходу. Если круг ничего не задевает и вращается свободно, то можно использовать конструкцию по назначению.

Держатель для турбинки можно оснастить амортизатором. Это позволит перемещать режущий инструмент по рабочей платформе.

Видео: обзор самодельной станины для болгарки

Станина для угловой шлифмашинки – очень полезное приспособление. С помощью этой несложной конструкции мы освобождаем свои руки и достигаем максимально ровного среза без использования тисков. Такое устройство способно заменить отрезную пилу, при этом болгарку в любой момент можно вернуть в мобильное состояние.
