Монтаж потолочных светильников — как правильно сделать крепление и подключение, как расположить их на потолке, фото и видео примеры

Содержание статьи:

1. Мероприятия по подготовке установки светильников на потолок

2. Устройство электропроводки для потолочного освещения

3. Предварительные мероприятия по монтажу светильников в потолки натяжного типа

4. Установка встроенного освещения

Устанавливать точечные светильники, как известно, можно в любые полые конструкции, которыми являются потолки натяжного и подвесного типа. В связи с тем, что между ними и основой потолка имеется определенное пространство, установка потолочных светильников, выполненная так, что на виду будет находиться лишь их декоративная часть, вполне реальна.

Сам по себе монтаж потолочных светильников не является чрезмерно сложным процессом, однако до его выполнения необходимо выполнить ряд важных мероприятий, таких как, например, подключение потолочных светильников к сети, крепление светильников к потолку и т.

п. Поэтому именно на этих процедурах следует остановиться подробнее.

Мероприятия по подготовке установки светильников на потолок

Считается, что принимать решение об установке такого декоративного элемента, как скрытый свет на потолке требуется еще до начала оборудования каркаса для подвесного потолка, поскольку важно, чтобы был учтен параметр высоты элементов освещения. Уже исходя из этих показателей, можно рассчитать то, как расположить светильники на потолке, то есть каким будет являться интервал между подвесным потолком и основанием базового перекрытия (прочитайте: «Как расположить светильники на натяжном потолке в разных помещениях»).

В случае, если не соблюсти эти меры, расстановка светильников на потолке может стать просто неосуществимой.

Если нет возможности предварительно приобрести осветительные приборы для их точного замера, то лучше обратиться к специалистам, которые могут предоставить фото образцов и подробное описание их габаритов, чтобы расстояние от светильника до потолка было приемлемым.

Читайте также: «Установка светильников в подвесной потолок – варианты монтажа освещения».

Устройство электропроводки для потолочного освещения

Монтируя светильник своими руками на потолок, требуется тщательным образом подойти к оборудованию электропроводки для него:

1. Изначально нужно рассчитать распределение светильников на потолке, то есть их точное количество, а также предполагаемую мощность. То, сколько точечных светильников будет располагаться на потолке, зависит обычно как от метража конкретного обустраиваемого помещения, так и от показателя мощности каждого светильника. Так, на 1 м² комнаты будет достаточно прибора мощностью в 35 Ватт, а на 3 м² – двух приборов мощностью в 59 Ватт.

2. В процессе работы понадобится следующий набор строительных инструментов:
   — пассатижи;
   — отвертка;
   — дрель;
   — строительный нож;
   — дрель;
   — ответвительные коробки;
   — клеммники;
   — кабель требуемой длины.
3. Выполняя подключение потолочных светильников схема работы предполагает установку коробок ответвления на каждую группу точечных светильников. Лучше, чтобы эти коробки находились в доступных местах, так как во время срока службы может возникнуть потребность доступа к ним. Читайте также: «Как сделать подключение потолочных светильников – инструкция по подсоединению».
4. Перед тем как подключить светильники на потолке, необходимо провести провода к тем местам, где предполагается установить светильники. Важно провести провода через гофрированные трубы для того, чтобы избежать риска их соприкосновения с частями каркаса, выполненными из металла. Будет правильнее, если каждый из отрезков провода на 20 – 30 сантиметров превышал необходимую длину, что существенно упростит монтаж.

5. Чтобы разобраться с тем, как подсоединить светильники на потолке, если их мощность составляет 12 Вольт, не стоит забывать, что для такого оборудования обязательно потребуется установка трансформатора, обладающего мощностью всех установленных светильников в целом. К входу этого элемента должно идти питание, равное 220 Вольтам, а к выходу должен подключаться идущий к светильникам кабель.

Будет правильнее расположить трансформатор поблизости первого из светильников для того, чтобы можно было иметь неограниченный доступ к нему сквозь отверстие установки.

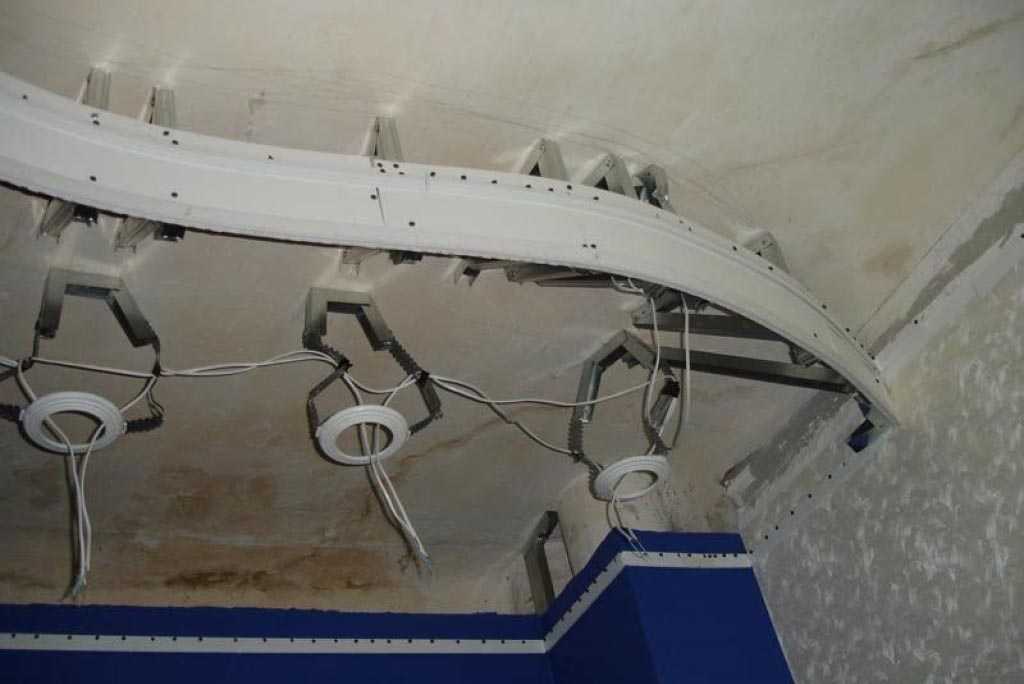

Предварительные мероприятия по монтажу светильников в потолки натяжного типа

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы понять, как выбрать потолочный светильник, нужно помнить, что для проделывания отверстий в пленке лучше воспользоваться помощью специалистов. Собственноручная же работа будет заключаться в монтаже фиксации для светильников на основной поверхности потолка, поскольку справиться с весом светильником пленка из пластика не сможет. Читайте также: «Установка и монтаж светильников в натяжные потолки – пошаговое руководство».

При оборудовании освещения на потолке можно воспользоваться монтажными коробками из акрила, закрепляемыми к базовой поверхности. Далее к ним посредством особого винта необходимо закрепить и должным образом отрегулировать специальные установочные кольца. Зафиксировать их можно также при помощи прямым образом расположенных подвесов, применяемых для гипсокартона, перфоленты из металла или иного материала, обладающего высокими показателями жесткости. Читайте также: «Установка и монтаж светильников в натяжные потолки – пошаговое руководство».

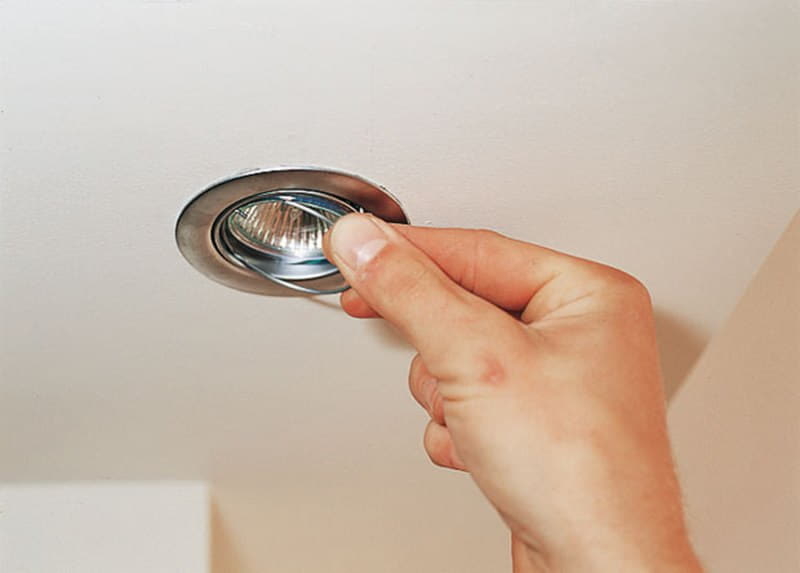

Установка встроенного освещения

Перед тем как повесить светильник на потолок, необходимо выполнить в поверхности потолка отверстие, через которое наружу нужно будет протянуть конец кабеля (прочитайте: «Крепление кабеля к потолку: варианты и способы»). Все последующие мероприятия по его установке должны выполняться исходя из параметров прибора. В связи с тем, что размеры потолочных светильников могут быть самыми различными, схема их установки может отличаться.

Но следующие правила являются стандартными для всех приборов точечного освещения:

• Зачастую светильники потолочные встроенные имеют конструкцию, при которой патрон прибора прочно закреплен на его корпусе. Для такого способа монтажа нужно соединить провода светильника при помощи кабеля через клеммник, а затем вставить его в отверстие установки. Чтобы выполнить это, прижимы в виде пружин, расположенные на корпусе, необходимо поднять вверх и отпустить уже в пространство между потолком. Завершается установка помещением внутрь потолка светильников. В том случае, если предполагается создать светильники с лапами галогенного типа, то ни в коем случае не следует вкручивать их вручную, важно пользоваться для этого специальным приспособлением.

• Встречаются и такие светильники точечного образца, патрон которых соединяется с его корпусом посредством поводков, выполненных в виде двух проводков. Чаще всего такими приборами выступают хрустальные светильники для потолка, оснащенные светодиодами конической формы.
  Чтобы смонтировать их, нужно вначале соединить провода прибора с кабелем при помощи клеммника, после этого зафиксировать в основании светильника плафон с помощью специальной пружины, и только после этого вмонтировать лампу светильника в патрон. Завершается этот процесс закреплением светильника в отверстии установки (прочитайте также: «Как повесить люстру на потолок: особенности установки»).
• Меньше всего проблем возникнет с установкой потолочного светильника, оснащенного цокольной лампой. На патронах таких приборов освещения имеются винтовые зажимы, поэтому достаточно будет лишь зачистить торцы кабеля, подвести их к светильнику и определить его на нужное место.

Установка точечного светильника, детали на видео:

Таким образом, можно сказать, что в схеме устройства встроенных светильников точечного типа в потолок особой сложности нет, если все работы будут выполняться в соответствии со всеми вышеперечисленными правилами и нормами установки, что в частности касается монтажа электропроводки.

Установка потолочного светильника своими руками

В этой статье я расскажу, как установить потолочный светильник самому, своими руками. Речь пойдет именно о монтаже накладных потолочных светильников, достаточно популярных у нас из-за своих небольших габаритов, которые позволяют эффективно использовать их в помещениях даже с низкими потолками.

В качестве примера монтажа, взят круглый накладной потолочный светильник Globo.

Будьте внимательны, светильники чаще всего продаются без ламп, их необходимо покупать отдельно. В нашем случае, потолочный светильник рассчитан на 3 лампы, с цоколем E27, поэтому вместе с ним были приобретены энергосберегающие лампы Wolta, мощностью по 20 Вт каждая.

Комплект поставки светильника включает в себя:

1. Основание

2. Рассеиватель (плафон)

3. Крепеж

4. Инструкция

Теперь можно приступать к установке и подключению светильника на потолке.

ВАЖНО! Прежде чем приступать к установке осветительного прибора, обязательно отключите подачу электрического тока в месте монтажа. Лучше всего отключить всю группу освещения в учетно-распределительном щите, соответствующим автоматическим выключателем, а не просто выключателем света.

1. Размечаем место монтажа.

В первую очередь необходимо разметить место установки, а именно нанести на потолок положение крепежных отверстий основания. Для этого прикладываем к потолку основание светильника, как показано на изображении ниже, центруем, выравниваем и отмечаем места для крепежа.

В нашем светильнике таких отверстий три, их достаточно просто определить из массы других технологических отверстий основания по характерной форме и симметричному расположению относительно центра (см.изображение ниже).

2. Делаем отверстия в потолке в отмеченных местах.

Если бетонный потолок, как в нашем случае, то бурим перфоратором отверстия диаметром 6мм. Если же у вас деревянные перекрытия, то прикрепить основание светильника можно напрямую, саморезами.

3. Подключаем накладной потолочный светильник к питающему кабелю.

Данная модель, хотя и имеет три лампы, рассчитана на подключение к одноклавишному выключателю, другими словами, она, при включении загорается сразу вся. Из потолка при этом должно выходить два (фаза+ноль) или три (фаза+ноль+заземление) провода, схема электропроводки следующая:



Если же вы захотите подключить накладной потолочный светильник к двухклавишному выключателю, в случае, когда у вас из потолка три (фаза1+фаза2+ ноль) или четыре (фаза1+фаза2+ноль+заземление) провода, схема электропрводки:

То вам необходимо несколько переделать светильник по ЭТОЙ инструкции, это довольно просто.

Мы же будем подключать к одноклавишному выключателю. Для это, с тыльной стороны основания, есть клемма, к которой сведены все провода от ламп светильника, к ней и подключаются питающие провода в следующем порядке:

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Если у вашего потолочного светильника всего одна лампа, возможно с тыльной стороны основания не будет клеммы для подключения. В этом случае, питающий кабель выводится в одно из технологических отверстий и подключается напрямую к патрону, как показано на изображении ниже.

4. Фиксируем светильник на потолке.

После завершения подключения питающих проводов к клемме, крепим основание к потолку. Для этого, можно воспользоваться крепежом из комплекта поставки, либо использовать свой, в данном случае дюбель-гвозди.

В проделанные в потолке отверстия помещаем дюбели-пластиковые пробки.

После чего, прикладываем к потолку светильник, совмещая монтажные отверстия основания с теми, что мы проделали в потолке и вкручиваем саморезы.

5. Устанавливаем лампы.

Следующим этапом аккуратно устанавливаем лампы в патроны светильника.

6. Проверяем работу светильника.

Когда лампы установлены, еще раз внимательно осматриваем светильник, все контакты, места подключений, положения ламп и т. д., ищем возможные неполадки, разрывы, плохие контакты и т.д.

После того как убедились в надежности всей конструкции и контактов, можно включить подачу электричества и проверить работу светильника и правильность подключения. Если все в порядке, все лампы загорятся.

7. Устанавливаем рассеиватель/плафон.

Последним этапом монтажа является установка рассеивателя. Выполнять это необходимо только при выключенном светильнике. На большинстве подобных потолочных светильников, не зависимо от производителя, рассеиватель света устанавливается одинаково.

Для фиксации плафона на основании есть три скобы, одна из которых подвижная, подпружиненная.

Для установки рассеивателя необходимо:

— Упереть рассеиватель в две неподвижные скобы

— Отвести на себя скобу с пружиной

— Прижать плафон к основанию светильника

— Плавно надвинуть на него подвижную скобу

На этом установка потолочного светильника завершена. Как видите, в этом нет ничего сложного и вы, обладая минимальными навыками и инструментом, а главное желанием, сможете выполнить монтаж своими руками.

Если вы столкнетесь с какими-то сложностями при установке не описанными в статье, обязательно пишите в комментариях, постараюсь оперативно помочь. Кроме того, если есть дополнения, поправки или любые вопросы, не стесняйтесь – пишите!

Как установить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света. Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Необходимые инструменты

• Отвертка 4-в-1
• Острогубцы
• Бесконтактный тестер напряжения
• Плоскогубцы
• Стремянка
2 Тестер напряжения полностью

Необходимые материалы

• 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочитайте больше.

Вот несколько способов обновить осветительные приборы, чтобы они стали более эффективными и экологичными.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Семейный мастер на все руки

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите кончик бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. Эти светильники имеют четкую маркировку с предупреждением, которое гласит: провод, рассчитанный на температуру не менее 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов с 90-градусным номиналом. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелую осветительную арматуру (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

Для практических целей убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC диктует, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 февраля 2021 г.

Похожие проекты

Как установить потолочный светильник

У вас есть устаревший или сломанный потолочный светильник? Замена его новым верхним светом может мгновенно освежить внешний вид комнаты и дать вашему пространству достаточное освещение. Это может показаться простым проектом, но научиться устанавливать потолочный светильник может быть сложно, особенно если проводка старая или проект сложный.

Это также может вас заинтересовать: Как установить встроенное освещение

Посмотрите на процесс установки потолочного светильника ниже, чтобы решить, достаточно ли ваших навыков, чтобы сделать это самостоятельно, или вам следует вызвать электрика. .

Нужен ли мне электрик для установки светильника?

Вы можете заменить старый потолочный светильник на новый самостоятельно, если чувствуете себя уверенно. По закону вы не обязаны нанимать электрика для такого типа проектов, но для любых модификаций вашей электрической системы требуется лицензированный электрик.

Однако проект по замене освещения может оказаться сложным, если проводка не совпадает или вы устанавливаете диммер. Дома со старой проводкой также могут создавать проблемы, если старая проводка устарела. Даже простая замена потолочного светильника может создать проблемы, с которыми вы, возможно, не знаете, как справиться.

Необходимость найма электрика для установки света во многом зависит от обстоятельств. Всегда лучше проявить чрезмерную осторожность и нанять электрика, если вам неудобно работать с электричеством. Хотя вам не нужно нанимать электрика, часто это лучший вариант, если вы еще не знаете, как установить потолочный светильник, или если вы никогда не работали с электропроводкой.

Замена лампы — несложный процесс для электрика, поэтому установка выполняется быстро и легко. Выполнение этого самостоятельно может занять несколько часов, особенно если вы столкнетесь с какими-либо препятствиями на этом пути. Если у вас возникнут какие-либо проблемы или вы не уверены, правильно ли вы установили потолочный светильник, не стесняйтесь обращаться к профессионалу. Они могут проверить и исправить вашу работу, если обнаружат проблему. Неправильное выполнение работы увеличивает риск возгорания или поражения электрическим током.

Как установить потолочный светильник?

Если вы все это прочитали и по-прежнему чувствуете себя достаточно уверенно, чтобы самостоятельно установить потолочный светильник, вот пошаговые инструкции:

Шаг 1: приспособление. Поместите записку на коробку выключателя, чтобы никто не включил его снова, пока вы работаете. Проверьте свет, чтобы убедиться, что на него не подается питание.

Шаг 2: Снимите лампочки, плафоны, стеклянные колпаки и другие съемные детали с существующего светильника. Это облегчает обращение с приспособлением и предотвращает разбитие стекла.

Шаг 3: Отвинтите светильник от потолка. Вам, скорее всего, понадобится помощник, чтобы удерживать приспособление, пока вы его откручиваете, потому что оно все еще будет прикреплено к проводке и, вероятно, будет тяжелым. Попросите помощника удерживать светильник, пока вы полностью не отсоедините его от потолка.

Шаг 4: Отвинтите колпачки, которые соединяют проводку от существующего светильника с электрической системой дома. Используйте тестер напряжения, чтобы убедиться, что к проводам не подведено электричество.

Шаг 5: Сфотографируйте провода, чтобы иметь визуальное представление о том, как подключен прибор. Затем потяните провода в стороны, чтобы отсоединить старое приспособление.

Шаг 6: Отвинтите монтажный кронштейн старого светильника.

Шаг 7: Установите новый монтажный кронштейн для вашего нового светильника, убедившись, что провода проходят через кронштейн.

Шаг 8: Поднимите новый светильник к потолку, при необходимости с помощью помощника.

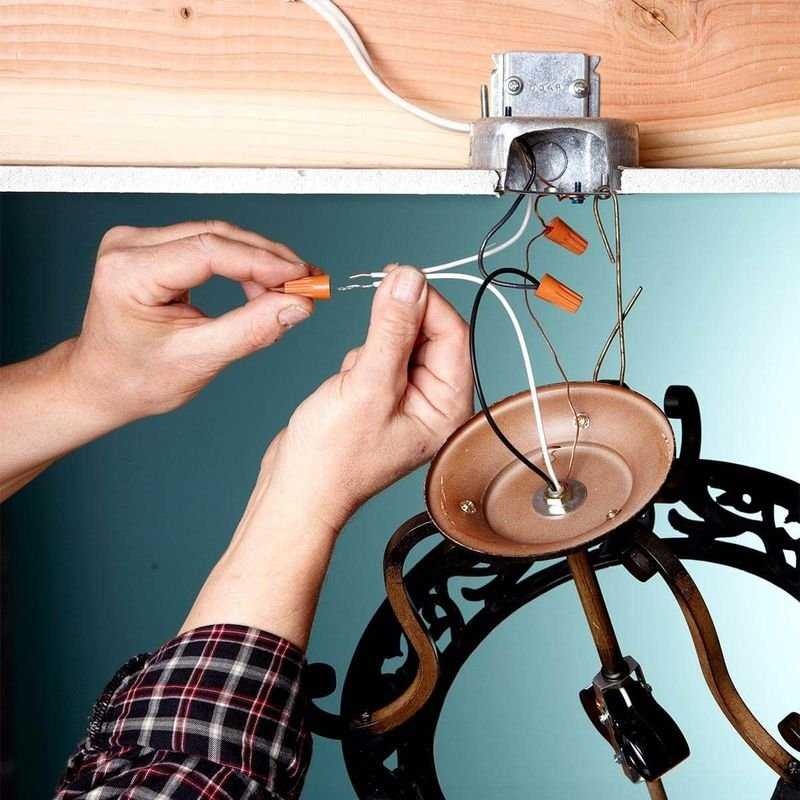

Шаг 9: Соедините провода одного цвета вместе, при необходимости используя изображение предыдущей проводки в качестве справки. Убедитесь, что провода надежно закреплены. Используйте разъемы для проводов на каждой паре проводов. Спрячьте подключенные провода в распределительную коробку.

Шаг 10: Подсоедините провод заземления, если он имеется, к медному или зеленому винту заземления на монтажном кронштейне.

Шаг 11: Перед креплением светильника к потолку проверьте соединения проводов, временно включив автоматический выключатель. Вставьте лампочку в светильник и нажмите выключатель, чтобы убедиться, что он работает. Если это не так, посмотрите, сможете ли вы обнаружить ослабленное соединение, или обратитесь к лицензированному электрику, чтобы закончить работу.

Шаг 12: Снова отключите питание, как только убедитесь, что проводка исправна и прибор работает.

Шаг 13: Прикрепите светильник к потолку с помощью винтов в соответствии с инструкциями по установке, прилагаемыми к светильнику. Сдвиньте навес приспособления на место и закрепите его.

Шаг 14: Добавьте абажуры, декоративные элементы и лампочки, чтобы завершить установку светильника. Восстановите питание и наслаждайтесь своим новым светильником.

Другие статьи по теме:

• Освоение: как установить подвесной светильник
• Сколько стоит установка различных видов декоративного освещения?
• Повышают ли светильники ценность вашего дома?
• Как установить светодиодные ленты: пошаговое руководство
• Сколько стоит установка встроенного освещения?

Можно ли установить потолочный светильник без проводки?

Если вы хотите установить потолочный светильник там, где нет существующих светильников или проводки, вам понадобится электрик, который сделает эту работу за вас. Электрик может подключиться к проводке вашего дома и провести провода к тому месту, где вы хотите установить новый свет. Они установят распределительную коробку и проверят правильность проводки, прежде чем добавлять новый светильник.

Советы по установке потолочного светильника

Вот несколько дополнительных советов по установке потолочного светильника:

• Проверьте питание: Всегда дважды и трижды проверяйте питание, чтобы убедиться, что оно отключено, прежде чем выполнять какие-либо работы с устройством. Работа с проводкой опасна, особенно если вы неправильно отключили питание.
• Используйте надежную лестницу: Вам понадобится стремянка, достаточно высокая, чтобы можно было удобно достать до светильника. Убедитесь, что он стоит на ровной поверхности и полностью открыт, чтобы обеспечить вашу безопасность во время работы с осветительной арматурой.
• Наймите помощника: Хотя вы можете выдержать вес приспособления на вершине лестницы, обычно лучше, если кто-то поможет вам удерживать приспособление во время работы.
• Выберите правильную высоту: Если вы устанавливаете люстру или подвесной светильник с регулируемой высотой, выберите идеальную высоту подвеса перед началом установки.
