Делаем из электролобзика настольный лобзиковый станок своими руками

После нескольких неудачных попыток выпилить сложные формы электрическим лобзиком, я решил сделать по чертежам из сети самодельный настольный лобзиковый станок. Вырезать на нем сложные формы небольших размеров из легких материалов будет очень просто.

Для сборки лобзикового станка своими руками из электролобзика вам понадобятся:

• электрический лобзик
• лист фанеры и доски для опоры
• винты для дерева
• болты с гайками

Инструменты: дрель, наждачная бумага, струбцина, рулетка.

Шаг 1: Вырезаем крышку и основание

Начертите два прямоугольника 250х300 мм на листе фанеры и выпилите их лобзиком. Эти прямоугольники будут основанием и крышкой вашего станка. Тщательно обработайте поверхности прямоугольников наждачной бумагой, особенно тот, который будет крышкой.

Шаг 2: Делаем передние стойки

Показать еще 4 изображения

Измерьте высоту лобзика от подошвы до ручки, чтобы лобзик помещался в коробе станка, стойки должны быть больше этого расстояния. Мой лобзик высотой 18 см, поэтому я сделал из доски стойки длиной 20 см. Затем я сжал два куска между собой струбциной и отпилил от них по 5 мм с обеих сторон, чтобы обе стойки были одинаковой высоты.

Теперь стойки можно прикрутить к основанию. Чтобы древесина не треснула, нужно предварительно просверлить отверстия под винты и раззенковать их.

Шаг 3: Закрепляем лобзик на крышке

Показать еще 7 изображений

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Шаг 4: Устанавливаем лобзик на основание

Крышку с лобзиком опустите на основание со стойками и закрепите сверху винтами, предварительно просверлив под них отверстия. Не забудьте раззенковать эти отверстия, чтобы древесина не потрескалась при завинчивании. Лобзик не должен касаться основания и должен хорошо держаться за крышку. Поэтому головки винтов должны быть вровень с поверхностью крышки, иначе они раскрутятся во время работы лобзика.

Из остатков доски я сделал дополнительно две задние стойки, так станок стал намного устойчивее.

Шаг 5: Доработка станка

На этом этапе станок вполне функционален, его достаточно просто закрепить струбциной на столешнице и можно работать.

Я выявил у своего лобзикового станка две особенности:

• полотно немного гуляло в стороны, особенно при работе на высоких оборотах.
• ширина полотна была больше, чем у стандартных пилок для электролобзиков, из-за чего прорезание особенно тонких отверстий оставляло желать лучшего.

Шаг 6: Уменьшаем ширину полотна

Полотно меньшей ширины даст вам возможность прорезать тонкие изгибы и облегчит вырезание скругленных углов.

1. Выдвиньте пилку до максимума, не забудьте выключить лобзик из сети.
2. Отметьте точку, где полотно выходит из корпуса. Ниже этой точки ничего не нужно убирать.
3. Снимите пилку с лобзика и на шлифовальном станке сточите полотно до нужной ширины. Во время шлифования обмакивайте пилку в прохладную воду, чтобы она не перегревалась, иначе металл потеряет твердость, и пилка уже ничего не сможет прорезать. Изменение цвета – признак перегрева металла.
4. Когда вы получите желаемую ширину полотна, установите пилку обратно в лобзик.

Шаг 7: Делаем направляющую для пилки

Направляющая не даст полотну гулять в стороны во время резания, особенно на высоких оборотах.

Направляющую я сделал из маленькой полоски ПВХ-пластика. На одном конце полоски лобзиком делаем небольшую прорезь под углом к середине полоски. Закрепляем полоску позади пилки, привинтив к деревянной Г-образной детали, закрепленной на крышке вашего станка. Направляющую можно смазать маслом для лучшего движения.

Запомните:

1. Направляющая никогда не должна быть выше лезвия в самой нижней точке траектории движения полотна.
2. Направляющая ограничивает размеры материала, который вы собираетесь резать, из-за своей высоты и точки крепления на поверхности. Поэтому лучше закрепить направляющую так высоко, как это только возможно (учитывая предыдущее замечание), и максимально отдалить от полотна, с уклоном в сторону, как только можно.

Шаг 8: Заключение

Приложив немного усилий, вы получите практически настоящий настольный лобзиковый станок. Он, конечно, не заменит настоящего станка, но учитывая его нулевую стоимость, является отличным вариантом.

Оглавление

• Шаг 1: Вырезаем крышку и основание
• Шаг 2: Делаем передние стойки
• Шаг 3: Закрепляем лобзик на крышке
• Шаг 4: Устанавливаем лобзик на основание
• Шаг 5: Доработка станка
• Шаг 6: Уменьшаем ширину полотна
• Шаг 7: Делаем направляющую для пилки
• Шаг 8: Заключение

Как сделать лобзиковый станок из ручного электролобзика своими руками

Возможности ручного механического лобзика невелики. Они несколько больше у электролобзика. Сделав несложную оснастку из дерева и фанеры, можно расширить возможности электролобзика и облегчить работу с ним.

Понадобится

Материалы:

• лобзик электрический и механический;
• многослойная фанера;
• болты, винты, шурупы и гайки разные;
• обрезная доска;
• круглый стержень;
• втулка;
• пружина растяжения и др.

Инструменты: тиски, болгарка, сварка, сверлильный станок, дрель, циркулярка, гвоздезабивной пистолет и пр.

Набор пилок для лобзика на Али Экспресс со скидкой — http://alii.pub/688ntb

Процесс изготовления лобзикового станка на базе электролобзика

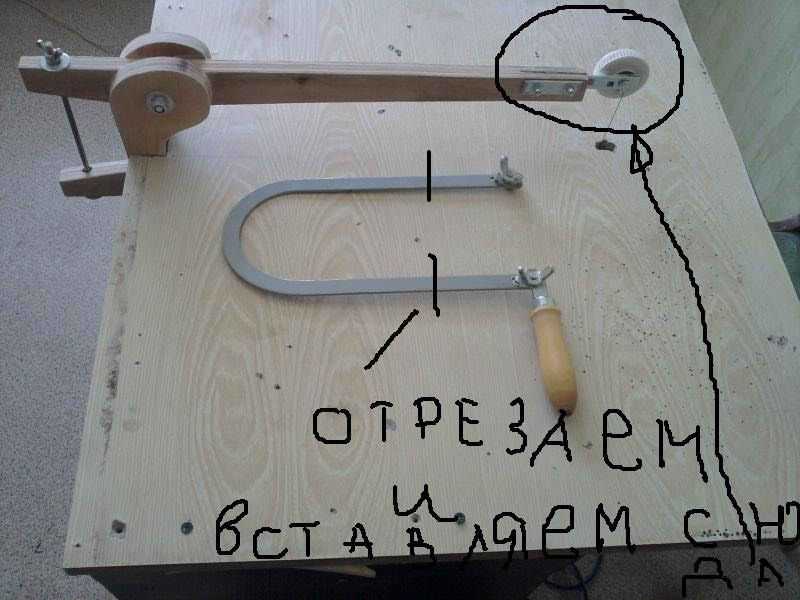

Снимаем пилку ручного лобзика. Также освобождаем пилку электролобзика и при ее максимальном вылете делаем метку на уровне подошвы и по ней укорачиваем. Из болта вырезаем переходник с одной пилки на другую.

Делаем в нем паз, в который вставляем укороченную пилку и обвариваем.

На другом конце переходника также выполняем прорезь для полотна механического лобзика.

Рабочий стол лобзикового станка вырезаем из многослойной фанеры.

Откручиваем опорную подошву электролобзика и в углах сверлим отверстия. В рабочем столе также сверлим отверстия.

Из заготовок из обрезной доски собираем оснастку для станка. Склеиваем по большой плоскости два куска из доски. Ставим по центру этой детали опорную подошву электролобзика, сверлим отверстия для крепления и для полотна лобзика.

С помощью винтов, шайб и гаек крепим к сдвоенной деревянной детали соответствующим образом ориентированный электролобзик.

Затем выпиливаем заготовки из доски для сборки ножек лобзикового станка. Собираем их в нужном порядке и последовательности с помощью струбцин, клея, гвоздей и шурупов.

Используя отверстия в рабочем столе в качестве шаблонов, сверлим отверстия в сдвоенной заготовке из доски и вставляем в них винты нужной длины.

Сдвоенную заготовку шляпками винтов укладываем на рабочий стол и снизу закрепляем шурупами. Рабочий стол сдвоенной деталью вниз укладываем на ножки и закрепляем клеем и гвоздями. Переворачиваем конструкцию и к стержням болтов, выступающих из сдвоенной заготовки, крепим опорную подошву электролобзика. Из фанеры вырезаем полосы одинаковой ширины, но разной длины. Склеиваем их между собой так, чтобы получилась Г-образная стойка. На конце меньшего элемента сверлим отверстие сверлом Форстнера.

Длинный элемент стойки прижимаем снаружи по центру вертикально к ножке под узкой стороной стола и изнутри жестко крепим шурупами.

На одном торце стального стержня делаем прорезь и зацеп под крепление пилки, к другому торцу привариваем шайбу.

В отверстие Г-образной стойки сверху вставляем втулку. На стержень надеваем пружину, шайбу и вставляем во втулку.

Один конец полотна ручного лобзика опускаем в отверстие стола и крепим к зацепу на переходнике, к которому приварена укороченная пилка электролобзика, а второй – к зацепу на стержне.

Благодаря пружине все соединения рабочего органа находятся в натянутом состоянии и не отсоединяются. Теперь можно легко и просто вырезать фигурные детали из дерева и фанеры.

Смотрите видео

Как сделать мини лобзиковый станок 12 В из дерева — https://sdelaysam-svoimirukami.ru/7758-kak-sdelat-mini-lobzikovyj-stanok-12-v-iz-dereva.html
