Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

1 Разновидности мансардных крыш
2 Преимущества ломаной конструкции
3 Этапы строительства
- 3.1 Создание проекта
- 3.2 Расчет стропильной системы
- 3.3 Монтаж мауэрлата
- 3.4 Сборка стропильной системы
- 3.5 Гидроизоляция и кровельные работы
4 Видео-инструкция

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

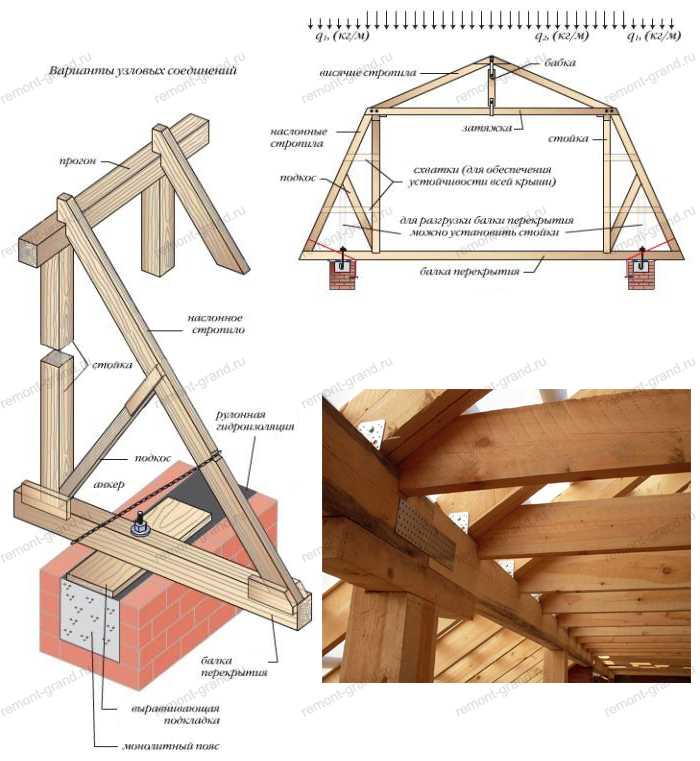

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими.

Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

Возможность обустроить более высокие потолки.
Высокий уровень защиты от атмосферных осадков, ветра.
Легкий сход снега со скатов.
Помогает сберечь тепло.
Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

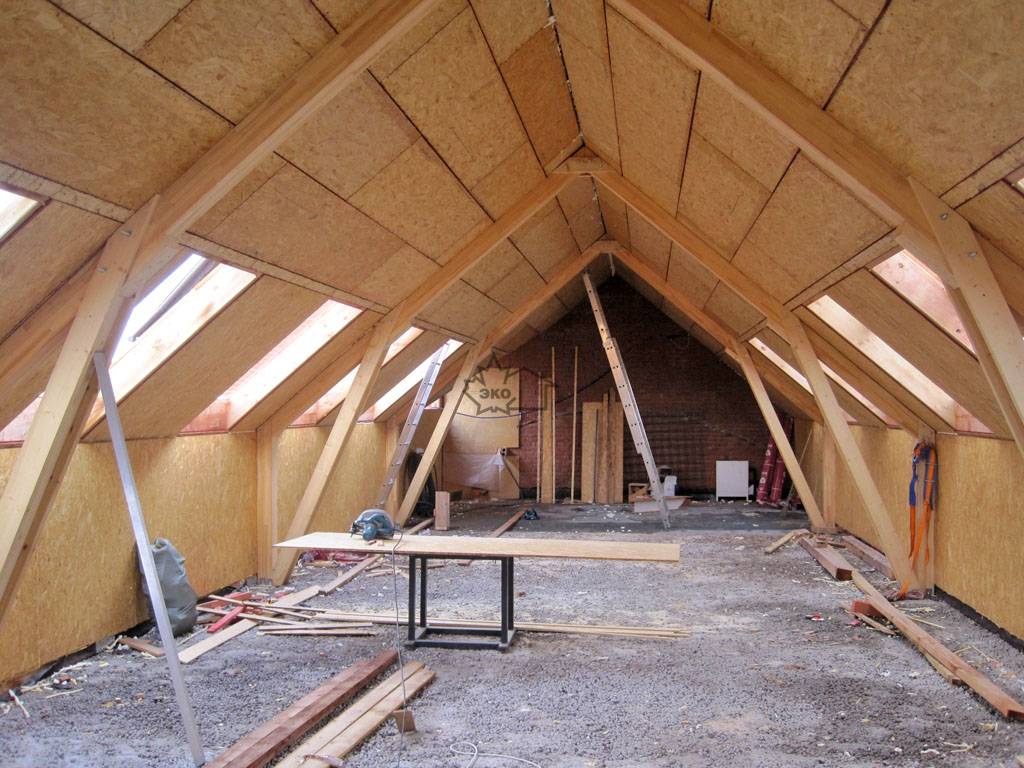

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

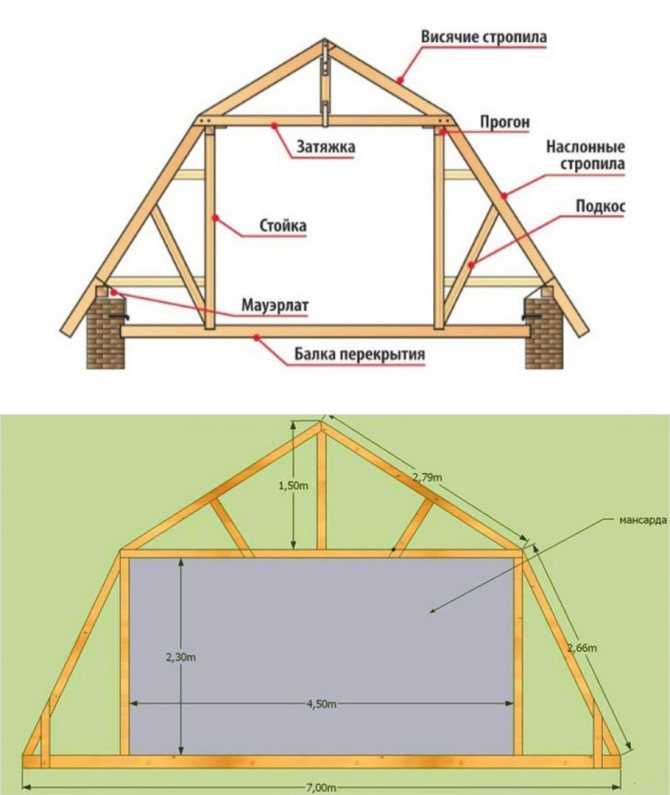

Проект ломаной двухскатной крыши с размерами

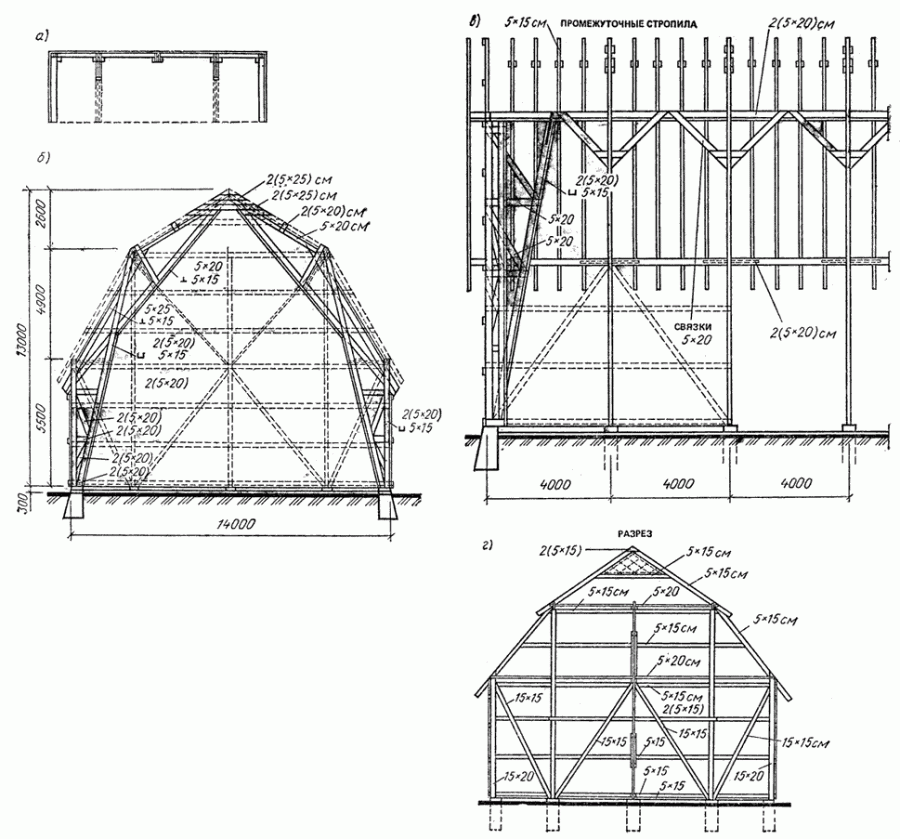

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.

Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.
Установка стоек
Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.
Установка висячих стропил
Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
Устанавливаются наслонные стропила . Их соединяют металлической накладкой или болтами с шайбами.
Установка наслонных стропил
Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Мансардная ломаная крыша своими руками: устройство, расчет, утепление

Дом с мансардой – это не просто внешне красивое строение, это еще и уютное жилье. Подобная конструкция здания позволяет без особых затрат возвести дополнительный этаж, который можно использовать как для обустройства жилой комнаты, то есть для гостиной, спальни либо детской, так и для помещения хозяйственного назначения, например, для устройства функциональной гардеробной, вместительной ванной комнаты или комфортабельной столовой зоны. Однако, сколько бы не было плюсов в наличие мансардного этажа, ни один из них не сможет воплотиться в реальность, если досконально не продумать интерьер и своевременно не позаботиться о таких процедурах, как тепло-, паро, гидро- и шумоизоляция. Выполнить всю работу, начиная от постройки и заканчивая финишной отделкой мансарды можно своими руками, не прибегая к услугам дорогостоящих профессионалов. Разумеется, прежде всего, стоит определиться с типом кровли, чтобы получить представление об ее особенностях. Наибольше плюсов для пользователей предоставляет ломаная мансардная крыша, которая является разновидностью двускатной крыши с мансардой. Стоит подробно рассмотреть элементы подобной системы, а также на что следует обратить внимание при ее проектировании и монтаже.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

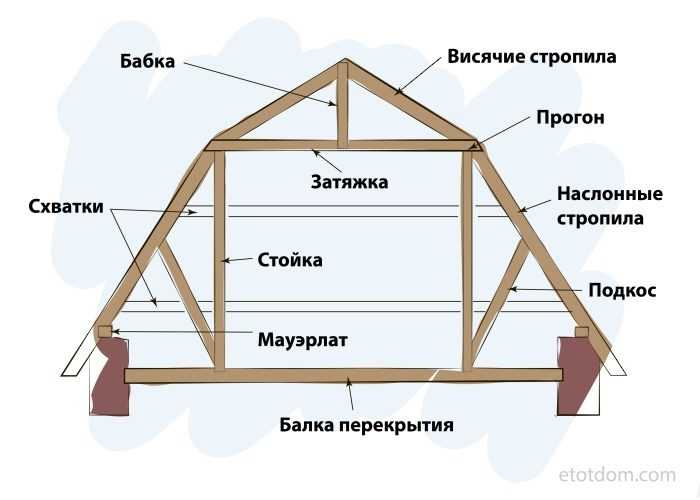

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
двухуровневые стропила – висячие и наслонные;
стойки вертикальные – подпорки для установки затяжек;
затяжка – опора для висячих стропил и бабки;
подкосы – подпорки для стропильных ног;
бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Требования к ломаной мансардной крыше

Чтобы исключить проблемы при эксплуатации домов с кровельными системами ломаной конфигурации, стоит четко выполнять все требования по возведению крыш, особенно если работа проводится своими руками. Следует отметить, что самостоятельное возведение стропильной системы и настил финишного покрытия, а также дальнейшие процедуры гидроизоляции и утепления мансарды вполне под силу даже начинающему строителю. Однако, все что касается расчетов, то следует доверить это профессионалам, а не полагаться на себя или онлайн-калькуляторы в интернете. Прежде всего, важно учесть 4 требования.

Высота мансардного помещения должна быть не менее 220 см, если делать данный параметр меньше этого значения, то жить и находится в такой комнате будет крайне некомфортно.

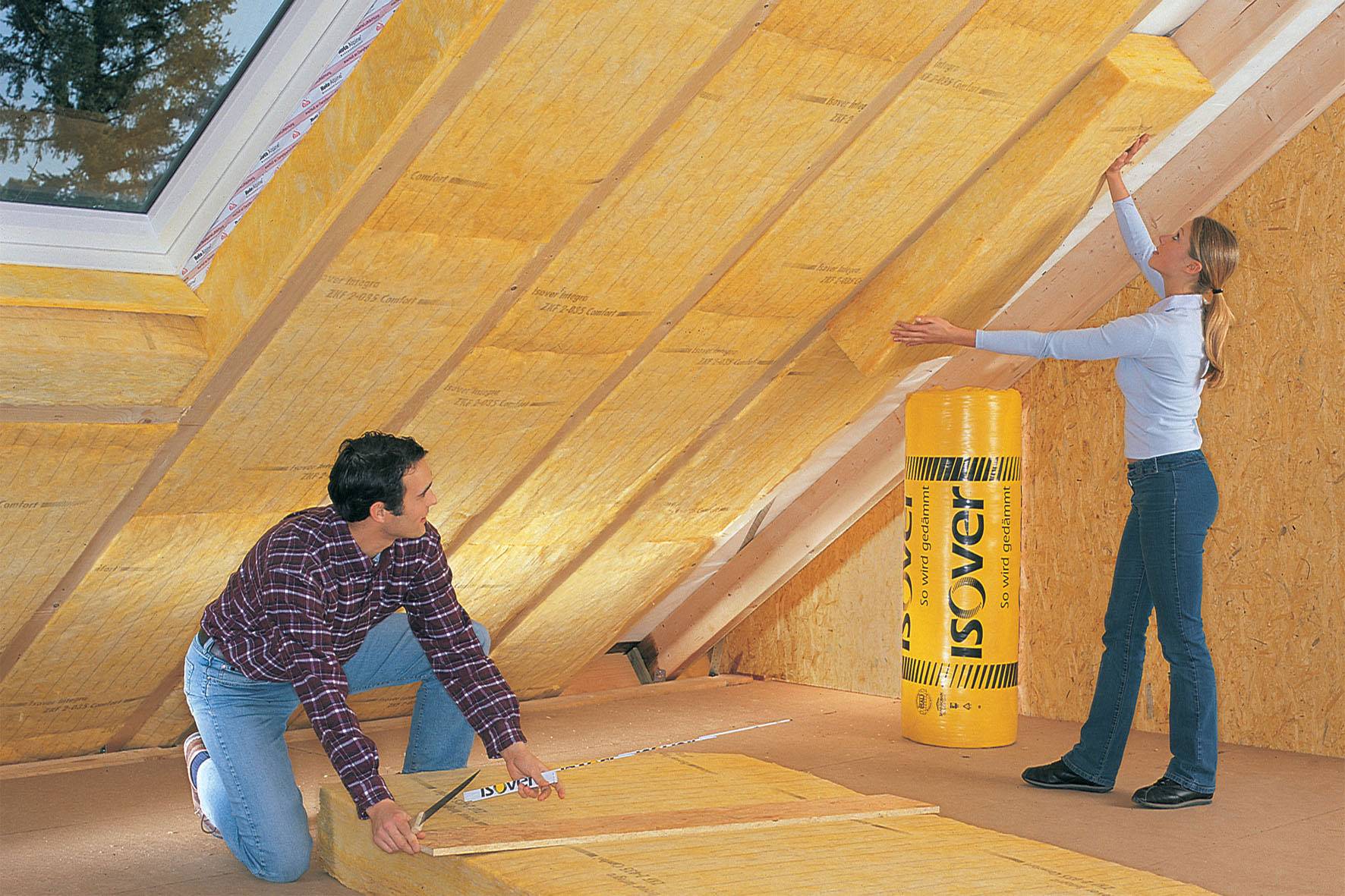

Такой вопрос, как утепление ломаной мансардной крыши должен быть продуман досконально. Ведь от качества выполненных работ будет зависеть количество теплопотерь всего дома. Здесь стоит учесть, что стены мансарды – это крыша, а кровельная конструкция заметно проигрывает по теплоизоляционным характеристикам капитальным стенам, поэтому и необходимо укладывать утеплитель в несколько слоев либо выбирать материалы, с максимальной защитой от тепловых потерь в зимний период, а также от нагревания помещения в летнее время, читайте также: утепление мансарды минватой своими руками.
Стоит позаботиться о качественной вентиляции, так как без вентиляционных зазоров и отверстий мансардное помещение будет довольно сырым, а значит не комфортным и не долговечным. Это связано с тем, что влага оказывает губительное воздействие на многие поверхности, включая строительные материалы и мебель. Вопросы устройства вентиляции на прямую связаны с гидро- и пароизоляцией. Данные процедуры важно провести качественно, чтобы влажные испарения с нижнего этажа свободно проникали вверх и уходили через естественную либо искусственную вентиляцию, но при этом талая либо дождевая вода не проникала внутрь дома.
Финишные покрытия для кровли не должны оказывать существенное давление на несущие стены. Именно поэтому рекомендуется выбирать легкие материалы, но обладающие высокой прочностью и долговечностью. Это могут быть такие изделия, как металлочерепица, профилированные листы либо битумная черепица. Можно рассмотреть и ряд других покрытий, только в таком случае важно дополнительно укрепить стены и фундамент строения. Разумеется, что даже при выборе кровельных настилов с малым удельным весом, стены должны быть рассчитаны на усиленную нагрузку, так как ломаная крыша сама по себе обладает увеличенным весом.

Любая работа, связанная с возведением кровли, должна начинаться с составления проекта. Ведь на схеме гораздо проще учесть все тонкости монтажа, а также легко рассчитать требуемое количество материалов.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

перечень требуемых материалов в полном объеме и отдельно для каждого узла;
чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

Монтаж мауэрлатной балки.
Установка стоек на каждую балку перекрытия – это опоры для стропил.
Монтаж верхних стропильных ног.
Фиксация подкосов.
Установка нижнего ряда стропил.
Укрепление конструкции специальными подпорками и стяжками.
Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

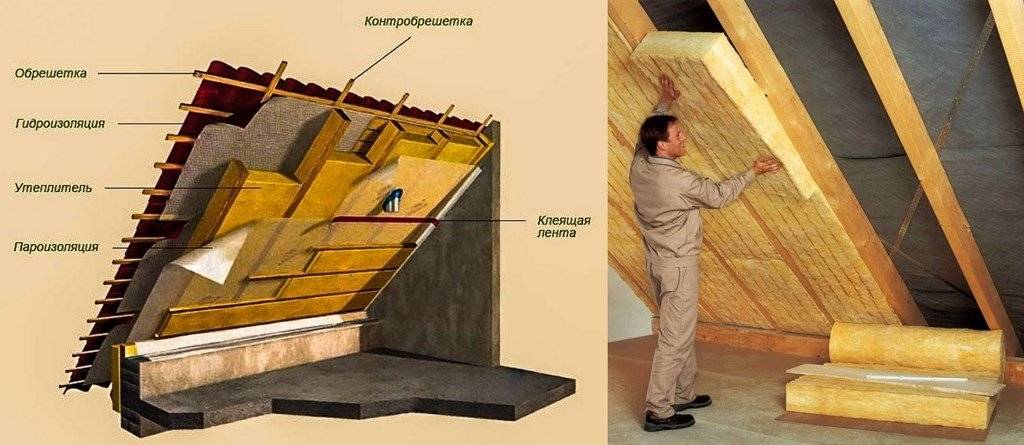

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

гидроизоляция;
утеплитель;
пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием. Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Интерьер мансардного этажа

Интерьер мансарды с ломаной крышей в большинстве случаев зависит от предпочтений владельцев. Однако, есть проверенные временем варианты, которые наилучшим образом подходят именно для помещения или спальни в мансарде. Например, в качестве отделочного материала для стен и потолка оптимально выбирать изделия из натуральной древесины. Это может быть вагонка либо деревянные панели и обои. Также хорошо смотрятся материалы из продуктов деревопереработки, то есть фанера, плиты ДВП, МДФ, ОСП и так далее. Если планируется облицовывать мансарду декоративной штукатуркой либо обоями, то можно черновую отделку выполнить из листов гипсокартона, читайте подробнее: отделка мансарды гипсокартоном. Так как ломаная кровля позволяет получить практически полноценное помещение, то в качестве потолка вполне можно использовать натяжные полотна или подвесные конструкции. В целом можно отметить, что дизайнерские решения, применяемые для мансарды практически идентичны тем вариантам, которые принято использовать в других комнатах дома такого же назначения. При этом важно учитывать, что в связи с наличием небольших окон, света в помещении может быть недостаточно, поэтому рекомендуется отдавать предпочтение светлым поверхностям.

Подводя итог, можно сказать, что строительство дома с мансардой – это хорошее решение, которое отличается множеством положительных моментов. При этом возвести мансарду с ломаной крышей и отделать ее изнутри вполне под силу своими руками, важно лишь придерживаться рекомендаций и соблюдать технологии и требования, прописанные в нормативных документах.

Ломаная мансардная крыша своими руками.

Ломаная крыша — это по сути своей разновидность двухскатной крыши. Чаще всего люди выбирают такую конструкцию, когда хотят получить больший объём жилого пространства на мансардном этаже. А кому-то просто такая форма визуально нравится больше, чем обычная двухскатная.

В данной статье будет описана последовательность возведения ломаной крыши при опирании стропил на балки перекрытия. Далее я часто буду ссылаться на ранее опубликованные статьи «Двухскатная крыша дома своими руками» и «Стропильная система. Расчёт стропил и балок перекрытия». Поэтому рекомендую предварительно ознакомиться с их содержанием, если Вы этого ещё не сделали.

Итак, начинаем мы с того, что берём листок бумаги (лучше в клеточку) и рисуем на нём стопу нашего дома с обязательным соблюдением масштаба. Кто умеет рисовать на компьютере — замечательно. Теперь, исходя из наших личных предпочтений рисуем (также в масштабе) будущую крышу. На этом этапе нужно определиться с высотой конструкции, с углами наклона скатов и с расположением и величиной оконных проёмов.

В качестве приблизительных рекомендаций могу дать Вам схемку с пропорциями, которые обычно я использую в своей практике. На рисунке высота расположения излома 3,1 метра позволяет в конечном счёте получить чистовую высоту потолков на мансардном этаже (с отделкой гипсокартоном на каркас) не менее 2,5 метров. Углы наклона боковых скатов и верхних получаются приблизительно около 60° и 30° соответственно. Кстати угол наклона в 60° позволяет при расчете стропил боковых скатов не учитывать снеговую нагрузку. Все эти размеры не являются обязательными и Вы можете их корректировать по своему усмотрению.

Теперь нам необходимо выбрать сечения элементов стропильной системы и рассчитать их на прочность. Используем для этого программу, о которой мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». Стропила боковых скатов рассчитываем во вкладке «Строп. 1″ Выбрав подходящее сечение, нужно также выписать со схемки значение вертикальной силы реакции (красная стрелочка вверх) в верхней точке стропила. Пусть это будет «Q1, кг».

Стропила верхних скатов расчитываем во вкладке «Арка». На схемке указав в первую очередь значение L, подставляем значение h0 равное h. Выбрав сечение стропил, также со схемки выписываем значение вертикальной силы реакции но уже в нижней точке стропила. Она будет обозначена «Q, кг».

Сложив значения Q1 и Q, мы получим сосредоточенную нагрузку N, которая передаётся через стойки на балки перекрытия. Её мы используем при выборе сечения стоек и балок перекрытия.

Определившись со всеми размерами, приступаем к непосредственному возведению ломаной крыши. В качестве примера, снова возьмём коробку дома размерами 8х8 метров:

Шаг 1:

Устанавливаем мауэрлат и балки перекрытия. Подробности этого процесса уже описаны в статье «Двухскатная крыша дома своими руками», поэтому повторяться я уж не буду. Сечение балок перекрытия по расчёту принято 100х200 мм.

Шаг 2:

Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.

Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.

Шаг 3:

Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.

Шаг 4:

На прогоны устанавливаем и крепим, например, с помощью кровельных уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5 метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке «Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.

Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст дополнительную нагрузку на стропила верхних скатов и поэтому полученные при расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до 50х200 мм.

При установке затяжек (ригелей), под каждую из них примерно по середине пролёта ставим временную подпорку. При этом можно уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание.

Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.

Шаг 5:

Устанавливаем боковые стропила (левый рисунок). Делается это так же, как было описано в статье о двухскатной крыше. Также готовим шаблон, делаем верхний запил, размечаем по месту нижний запил и крепим стропило.

Устанавливаем заглушки для утеплителя (правый рисунок). Кстати когда писал о двухскатной крыше, совсем про них забыл.

Шаг 6:

Начинаем установку стропил верхних скатов.

Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.

Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.

Далее ставим все остальные стропила. На крышу как у нас (длина 8 метров) будет достаточно установить четыре подкоса, по два в разных направлениях. Остальные пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см. рисунок).

Шаг 7:

Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.

Шаг 8:

Устанавливаем каркас фронтона и обшиваем его.

После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы. Как всё это делать читайте в статье о двухскатной крыше. Расписывать всё по новой я опять же не буду.

На этом наша крыша готова. Далее приходит очередь кровельных работ. Но это, как говорится, уже другая история…

Надеюсь данная статья для кого-то окажется полезной.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Ломаная мансардная крыша своими руками. Изучаем проекты домов с ломаной мансардной крышей Как построить ломаную крышу пошаговая инструкция

Для загородного дома или дачи на приусадебном участке наиболее часто используется двухэтажная архитектура зданий с жилыми помещениями под крышей. Наиболее подходящей для обустройства мансардного этажа будет крыша полилинейной схемы.

Четырехскатная версия лучше противостоит ветрам, легче и просто красивее, чем огромные двухскатные трассы. Такое название сооружение получило из-за характерного вида ската крыши, имеющего как бы «излом», образованный двумя плоскостями.

Симпатичный дизайн

Решение сделать ломаную крышу дома принимается на этапе проектирования и продумывания конструкции здания. Чем больше коробка постройки, тем больше вопросов нужно решить, прежде чем построить ломаную крышу своими руками. На стоимость и сложность строительства влияет множество факторов. Сделать ломаную крышу дома можно несколькими способами:

Соорудить на крыше чердачный каркас, установить наслонные стропила и только потом приступать к коньку крыши и висячим стропилам. Таким способом собираются крыши в больших кирпичных домах с длинными балками перекрытий и увеличенным весом стропильной конструкции;
Ломаную крышу соберите классическим способом, но для установки и выравнивания стогов используйте систему стальных уголков и профилей в качестве временного монтажного каркаса. В некоторых случаях используют стальной каркас, если на мансарде собираются построить террасу или балкон;
Фронтоны будущей крыши и стропильные узлы сбивают на грунт, поднимают на крышу, выравнивают и устанавливают на подготовленное основание из бруса или мауэрлата. Этот вариант очень хорош, если вам нужно построить ломаную крышу для небольшого дома.

К сведению! В любом из способов потребуются очень глубокие знания и опыт столярных работ с брусом большого сечения.

Прежде чем выбрать способ изготовления ломаной крыши, нужно понимать, что в первых двух вариантах сделать ломаную крышу для дома можно руками бригады не менее трех обученных человек. Объем работ и регулировок большой, поэтому на выравнивание и строительство ломаной крыши своими руками рассчитывать не стоит.

Другое дело, если для небольшого дома или сруба предполагается построить вариант ломаной крыши, в этом случае реально сделать ломаную крышу своими руками, буду действовать пошагово и делать фото.

Построить простую ломаную крышу своими руками

Перед началом работ необходимо выполнить небольшой перечень операций и сделать эскиз ломаной крыши на бумаге. Последовательность операций и составленный план работ помогут вам продумать процедуру и закупить необходимое количество пиломатериалов.

Любое строительство должно начинаться с проекта и сметы. Рассмотрим проект односкатной крыши дома из бруса, с коробом размером 6х6 м. Вариант ломаной крыши проще и легче построить, используя три основных вида пиломатериалов – большой брус 150х50 – 8 штук, а также доску 100х50 и вагонку из хвойных пород. На сто досок понадобится не менее 30 штук стандартной шестиметровой длины, расход на вагонку нужно уточнять исходя из деталей проекта.

Порядок устройства ломаной крыши

Ломаную крышу выставляем в следующей последовательности:

Размечаем и выпиливаем из бруса основу для стропильной сборки, выпиливаем и сбиваем каркас из сотой доски под стены и потолок мансарды. Далее размечаем и вырезаем из доски – плетем стропила для левой и правой частей крыши. Сбиваем все элементы в стропильную заготовку;
Для ломаной крыши таких сборок нам понадобится не менее 7 штук, поэтому все семь заготовок вырезаем и собираем на специально подготовленной площадке, обрабатываем антисептиком и тщательно просушиваем;
Поднимаем два передних стропильных узла на крышу, зашиваем их поверхность вагонкой и устанавливаем на переднюю и заднюю стену дома. После выравнивания закрепляем на мауэрлате или верхнем брусе стен;
Необходимо установить остальные стропильные узлы, выровнять и построить на одинаковом расстоянии друг от друга, прикрепить каркас к деревянному основанию стен;
Заливаем обрешетку перекрытия, укладываем пароизоляцию, утеплитель, гидроизоляцию и настил кровельного покрытия.

Обрезку доски и краев набивной вагонки лучше производить электрической ручной циркулярной пилой. Для работы с брусом вам понадобится бензиновая или электрическая пила, строительные угольники, уровни, рулетки, дрель, некоторое количество 200 гвоздей, шурупов и гвоздей для набивания вагонки.

Выпиливаем и сбиваем стропильный узел

На начальном этапе нам необходимо собрать основу стропильного узла из бруса. Стандартный шестиметровый брус нужно нарастить не менее чем на 70 см, иначе на ломаной крыше невозможно будет сделать постаменты и свесы ломаной кровли. Для сращивания выпилите два дополнительных куска бруса. Одну устанавливаем в конце, вторую кладем поверх сращенных секций и крепим потайными шурупами или шпильками.

Из-за сращивания мы используем запасную 8-ю балку, остальные семь балок будут использоваться для изготовления основы каждой сборки. Длина всех балок должна быть одинаковой до миллиметров, иначе будет сложно построить ломаный каркас.

Совет! Вместо гвоздей используйте шпильки 8 мм с гайками и шайбами для крепления и соединения элементов стропильного узла.

Для изготовления стропильной заготовки каркаса ломаной крыши, исходя из размеров будущего чердачного помещения, вырезаем из доски плетения две вертикальные стойки и потолочную балку. Размечаем посередине опорную балку и скрепляем гвоздями и шурупами ранее вырезанные элементы стен и потолка. Все угловые стыки в обязательном порядке усиливаются металлическими Г-образными пластинами на саморезах.

На следующем этапе нам нужно вырезать и сбить сами стропила. Сначала по центру потолочной балки крепим вертикальную опору-стойку для конька крыши. Важно установить его перпендикулярно потолочной балке с максимальной точностью.

Далее необходимо выбрать две шестиметровые доски — плетения и уложить их, как указано на схеме. Выравниваем их положение по опорным уголкам мансардного каркаса и фиксируем струбциной. На коньковую опору концы досок стропил укладывают друг на друга и запиливают на обе балки контактной линии. Затем отпиливаем верхнюю часть вертикальной стойки и скрепляем все три элемента хомутом. Чем длиннее доски, тем сложнее построить заготовку.

После этого отпиливаем стропильную доску так, чтобы поверхность среза стропильной балки упиралась в верхнюю кромку потолочной балки, и фиксируем саморезами или гвоздями, армированными стальной пластиной. Закрепив вторую сторону, сбиваем или подкручиваем саморезами коньковое соединение стропил. В месте стыка целесообразно установить дополнительную накладку из металла или дерева.

Аналогичным образом задаем положение второй нижней части стропила по краю вертикальной стойки и торца нижнего бруса из бруса. Выпиливаем стыки и скрепляем их гвоздями и накладками.

Подробнее о деталях и технологии изготовления стропильной сборки, как строить стропила, вы можете посмотреть на толковом видео

Устанавливаем и собираем конструкцию ломаной крыши

Каждое стропило узлы будут весить не менее 30кг, поэтому для процедуры монтажа потребуется как минимум один, а лучше два помощника. Поднимаем узлы на крышу через боковую стенку. Один рабочий поднимает и направляет конструкцию снизу, двое других в верхней части здания осторожно поднимают стропильный узел и укладывают его на потолочные балки.

Установка начинается с передних узлов, первым поднимается тот, который тяжелее и требует больших доработок. Оба фасадных узла зашиваются вагонкой, после чего выступающие концы досок обрезаются по краю стропил циркулярной или бензопилой.

Не используйте установленные и собранные стропила для подъема других частей. Лучшим вариантом будет соорудить пандус из досок с опорой на стену и по ним перетащить вес на крышу. Если в вашем распоряжении имеется грузоподъемная техника, то более рациональным решением будет построить и зашить фасадные узлы на месте и поднять готовую конструкцию на крышу с помощью крана или лебедки.

Перед установкой необходимо разметить и провести осевую линию на фасаде и потолке. Для этого можно натянуть шнур или воспользоваться лазерной указкой. Каждую кровельную конструкцию перед монтажом и креплением выравниваем по отвесу и осевой линии. После выравнивания первого фасадного узла его необходимо закрепить гвоздями к наружному ряду стенового бруса, установив при этом плитные распорки.

После лицевой стороны ставят рядовые стропила. Расстояние по горизонтали между стропильными ногами – не более 85 см. Если лестницу для подъема на чердак предполагается строить внутри помещения, то от места выхода лестницы на второй этаж необходимо установить рядовые стропила.

Далее сбитые стропила необходимо выровнять и построить по отвесу и центральной линии, нижний брус прихватывается к стенам парой двухсотых гвоздей и верхние части стропильного узла в сборе с фасадными балками сращен с досками. На этом этапе необходимо использовать максимально длинные доски, к тому же их лучше пришивать к стропильным узлам с помощью саморезов.

Еще раз проверяют правильность положения конструкции, и сооруженный каркас крепят к стенам, забивая в балку по пять гвоздей в каждой точке опирания на стену.

Для продолжения дальнейших работ необходимо соорудить «пояс» жесткости ломаной крыши, для этого зашиваем потолок вагонкой по свесам, набиваем обрешетку по нижним частям скатов крыши на высоту около метра. Этого достаточно для работы с верхними частями конструкции.

Далее необходимо построить коньковый прогон и усилить стык двух наклонных стропил в каждой сборке. Это делается путем заполнения конька и линии настила с каждой стороны крыши двумя досками. Для повышения жесткости конька ломаной конструкции места стыковки верхних концов стропил можно усилить бруском, соорудив тем самым верхний несущий пояс.

Заключение

Ломаная крыша отличается от двускатной установкой стропильных ног в двух уровнях. Следующая подборка видео про ломаную крышу поможет вам разобраться в технологии создания такой стропильной системы из двух уровней.

Односкатная крыша на баню

Здесь вы увидите строительство ломаной крыши на баню из бруса. Сначала рабочие установили внутренние опоры и стропила нижнего яруса. Далее последовала обшивка стропильной системы и фронтонов. Только после этого бригада приступила к установке стропил верхней части.

Стропила ломаной крыши для дома из бруса

В следующем видео представлена пошаговая инструкция по сборке стропильной системы. В первую очередь нужно установить опорный брус необходимой длины с учетом свесов. Внимательно посмотрите, как нужно соединить две части опорной планки. Обратите внимание на расположение стыковочной панели. Он должен быть внутри дома.

Во второй части видео вы можете посмотреть монтаж стропильной системы дома. В первую очередь устанавливается обшитый фасадный фронтон. Затем поднимаются остальные элементы системы и задний обшитый фронтон.

Делаем свесы крыши правильно

В следующем видео вы увидите инструкцию по установке карниза.

Хотите научиться самостоятельно проектировать мансардную ломаную крышу? Ответы на многие вопросы смотрите в следующем видео. С помощью рекомендованной программы вы сможете самостоятельно разработать проект ломаной крыши для своего дома.

При строительстве большого дома особое значение имеет внешний вид и конструкция крыши. Если говорить о внешнем виде крыши, то она может испортить впечатление от дома или наоборот, придать зданию красивый и необычный вид. Кроме того, современные конструкции крыши позволяют оборудовать дополнительное помещение на чердаке.

Доступно множество конструкций крыш, но в этой статье мы рассмотрим, как это сделать. Также обсудим, как правильно обработать древесину огнезащитными средствами и сделать стропильную систему.

Наклонная конструкция крыши

В последнее время все больше людей хотят увеличить внутреннее пространство дома, при этом не портя внешний вид крыши. Односкатная крыша идеально подходит для этих целей. Он позволяет обустроить мансардное помещение, сделав его максимально комфортным. Сразу хочется отметить, что данный вид кровли является очень дорогой конструкцией, которая при строительстве требует особых навыков и немалых денежных вложений. Но, несмотря на это, эта ломаная крыша пользуется большой популярностью.

Этот дизайн называется ломаной из-за его формы и большого количества необычных ломаных линий. Во многих случаях ломаная конструкция представляет собой двускатную форму крыши, с возможностью обустроить большое мансардное помещение. К тому же, обустроив ломаную крышу, можно легко сделать ее на чердаке. высокие потолки . На обычной двускатной крыше высокие потолки делать нельзя из-за высокой ветровой нагрузки, а на ломаной благодаря большому количеству изломов ветровая нагрузка не страшна.

Наиболее популярной можно считать четырехскатную форму крыши. Его конструкция позволяет максимально эффективно использовать внутреннее пространство при относительно небольших вложениях. Также преимущество ломаной конструкции в том, что ее можно собрать без применения тяжелой техники.

Типы наклонных крыш

Ломаные крыши различают по количеству скатов. Например, бывают односкатные, двускатные или . Каждый тип кровли выбирается в зависимости от финансовых возможностей и предпочтений владельца дома.

Односкатная форма крыши – самая простая и дешевая конструкция, которую вполне реально сделать даже своими силами. Эта крыша состоит из одного ската. Минус ломаной крыши в том, что в большинстве случаев под скатной крышей невозможно обустроить большой чердак или мансарду. Очень часто такую конструкцию крыши используют для хозяйственных построек, сараев или гаражей.

Двускатная форма крыши часто используется для прямоугольных домов. Конструкция состоит из двух скатов, которые расположены друг напротив друга. Двускатная крыша пользуется большой популярностью благодаря простоте монтажа и возможности обустройства большого чердака или мансардного помещения. Еще большей популярностью пользуются ломаные линии. двускатные крыши . Пример такой конструкции можно увидеть на фото.

Четырехскатная крыша имеет четыре ската, благодаря чему конструкция имеет множество преимуществ. Хотя с технической точки зрения такой вариант очень сложен в исполнении, четырехскатная крыша имеет очень красивый вид, а также очень легкий вес.

При желании можно сделать даже семиугольную форму крыши. Если говорить о том, как построить ломаную крышу, то перед началом строительства необходимо составить проект, благодаря которому можно будет рассчитать количество материалов и финансовых вложений.

Установка мауэрлата

Перед установкой мауэрлата в обязательном порядке необходимо выполнить качественную гидроизоляцию. Кровельный материал идеально подходит для этой работы. Лучше всего уложить несколько слоев этого материала.

После укладки гидроизоляции можно приступать к установке мауэрлата. Мауэрлат представляет собой брус сечением 150-×150. На брус будут укладываться стропила, на которые опирается вся конструкция. Для дополнительной прочности крыши мауэрлат крепится к стене металлическими шпильками.
Для того, чтобы сделанный мауэрлат не потерял свою прочность, нужно сделать минимальное количество отверстий.

Обработка древесины

Перед монтажом стропильной системы нужно обработать древесину антисептиками и противопожарными средствами. Для защиты древесины от возгорания существуют средства, которые наносятся вручную или с помощью краскопульта. При покупке нужно учитывать вид данного товара. Например, они существуют для открытых и закрытых площадок.

Обработка древесины антисептиками защищает ее от гниения, грибка или плесени. Для строительства очень часто используют водорастворимые антисептики. Они очень быстро сохнут и придают древесине хорошую паропроницаемость.

Уклон крыши

Для того, чтобы сделать своими руками для дома, необходимо рассчитать угол наклона крыши. Угол наклона крыши измеряется в градусах, начиная от горизонтальной линии ската. Некоторые домовладельцы при строительстве своего дома пренебрегают этой работой и определяют угол наклона «на глаз». Но стоит помнить, что неправильно подобранный угол наклона может привести к тому, что кровельное покрытие очень быстро испортится под воздействием ветра или дождя.

При выборе угла наклона кровли необходимо учитывать климатические особенности местности. Например, в районах с сильными ветрами не рекомендуется возводить крышу со слишком большим уклоном. Специалисты утверждают, что при увеличении уклона крыши всего на 30 градусов ветровая нагрузка увеличивается примерно в 5 раз. Но в местности, где постоянно идет снег или дождь, слишком малый угол наклона может привести к тому, что крыша не выдержит снеговой нагрузки или не пропустит влагу через стыки между кровельным материалом.

Также при выборе угла наклона обязательно нужно учитывать кровельное покрытие. Каждый кровельный материал имеет свой минимальный угол наклона. Например, для шифера оптимальный уклон составляет 30 градусов.

Совет! При выборе угла наклона ската следует помнить, что от этого показателя зависит расход кровельного материала. Поэтому, если сделать угол ската слишком большим, то расход материала значительно возрастет.

Для строительства двускатной крыши оптимальным будет угол наклона ската от 20 до 45 градусов.

Монтаж стропильной системы ломаной кровли

После установки мауэрлата можно установить стропильную систему, которая выполнена из дерева. Сначала нужно установить вертикальные стропила, которые крепятся к фронтонам. Чтобы конструкция была ровной, процесс необходимо контролировать с помощью строительного уровня и отвеса.

Стойки должны быть временно закреплены распорками. Натяните шнур между стропилами и установите остальные стойки. После этого на стойки можно устанавливать прогоны из досок. Крепить прогоны нужно металлическими уголками и саморезами. После установки прогонов к ним можно прикрепить продольные связи, которые будут соединять параллельные стойки. Подробнее о стропильной системе можно увидеть из видео, в котором будет пошагово рассмотрено устройство стропильной системы.

Совет! Перед установкой верхних висячих стропил необходимо отметить центр крыши. Для этой работы необходимо закрепить доску по центру фронтона и мауэрлата. Центр крыши будет обозначать верхний край доски. После этого основу шаблона необходимо прикрепить к доске. Благодаря этому можно будет правильно обрезать верхние стропила.

Монтаж обрешетки под мягкую кровлю

После монтажа стропильной системы можно приступать к упаковке обрешетки. Но чтобы сделать это правильно, необходимо обязательно сделать качественную гидроизоляцию. Гидроизоляционную пленку монтируют, начиная с нижней части крыши. Он крепится к стропилам контррейками. Не рекомендуется крепить пленку степлером, так как под воздействием конденсата скобы очень быстро заржавеют, после чего пленка провиснет и перестанет выполнять свои функции.

Также очень важно качественно утеплить крышу. Утеплитель не только сохранит тепло в доме, но и послужит отличной звукоизоляцией. Для утепления кровли очень часто используют минеральную вату. Он очень прост в установке и не боится грызунов.

Совет! Очень важно оставлять вентиляционные отверстия между слоем утеплителя и кровлей, которые делаются для вентиляции помещения. Если не сделать вентиляцию, то появится сырость, которая разрушит построенный каркас крыши.

Следует понимать, что обрешетка набивается конкретно под выбранный кровельный материал. Например, для профлиста необходимо набить обрешетку с расстоянием между досками 50-80 см. А вот для ломаной крыши идеально подойдет мягкая кровля. Это тот материал, для которого нужно сделать прочную обрешетку. Хотя этот кровельный материал достаточно дорогой, он обладает отличной звукоизоляцией и долгим сроком службы.

Для мягкой кровли необходимо сделать прочное основание. Для этой работы обычно используют фанеру, доски или листы ОСП. Следует отметить, что основания под мягкую кровлю должны быть идеально ровными. Погрешность должна быть не более 2 мм. Доказано, что кровля с неровной обрешеткой служит намного меньше. Кроме того, кровельные материалы зачастую не скрывают недостатки обрешетки, а лишь показывают их.

Если обрешетка для мягкой кровли выполнена из досок, то зазор между ними не должен быть более 5 мм. Доски необходимо устанавливать, начиная с карниза крыши, продвигаясь вверх. Крепить доски нужно саморезами, по две штуки с обеих сторон.

Совет! Во избежание деформации реек их необходимо крепить закругленной стороной к деревянному каркасу.

Если обрешетка для мягкой кровли ломаной кровли выполнена из фанеры, то при монтаже обязательно оставлять между листами зазор 2 мм. Причиной этого является терморасширение фанеры. Крепить этот материал нужно с помощью щеточных гвоздей или саморезов. Чтобы шляпки саморезов не царапали плитку, их необходимо утопить в поверхность фанеры.

Выход

Как мы увидели из этой статьи, ломаная крыша — отличная конструкция, способная сделать серый и неприметный дом уникальным и необычным. При возведении этой конструкции обязательно учтите мнение опытных специалистов и составьте подробный проект крыши. Также ни в коем случае нельзя экономить на кровельном материале. К сожалению, ломаная крыша, покрытая такими дешевыми материалами, как ондулин, очень быстро начинает терять свой первоначальный вид и протекать. Но придерживаясь всех рекомендаций и приобретая качественные материалы, результат вас не разочарует.

Владельцы частных домов продумывают каждую деталь своего жилища: тип фундамента, отделку фасада и форму крыши. Односкатная мансардная крыша – одна из самых популярных конструкций в этой части здания.

Устройство

Стропильная система двухскатной ломаной крыши отличается от других большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, в то же время, и, как и бедро, достаточно дорогая. Она устраивается для домов, в которых планируется жилая или нежилая мансарда.

Особенности стропильной системы:

В качестве материалов для стропильной системы частного дома специалисты рекомендуют выбирать хвойные породы. Такие балки выдерживают резкие перепады температур, противостоят влаге и снегу, а также обладают прекрасными антисептическими свойствами.

Варианты крыш

Виды скатных крыш для частных строений:

Кроме того, скатную крышу можно использовать для любых подсобных помещений (гараж, баня) и домов со встроенными помещениями (веранды, теплицы и т.п.) .).

Видео: Мансардная ломаная крыша

Монтаж

Перед началом работ необходимо сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в интернете, в формате dwg, например. Следует учитывать, что это модульная конструкция, ее узлы требуют соответствующего соединения. Кронштейны используются для крепления балок друг к другу. Для расчета креплений также понадобится чертеж и технологическая карта.

Пошаговая инструкция как сделать ломаную крышу своими руками:

Стоимость монтажа стропильной системы профессионалами варьируется от 1000 у.е. то есть до десяти. Все зависит от выбранного дизайна и размеров дома.

Утепление и отделка

После окончания монтажных работ мансарда с ломаной крышей утепляется и отделывается. Технология теплоизоляции аналогична другим видам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, а поверх нее укладывается гидроизоляция. Эти поверхности перекрываются тонкими маленькими гвоздями.

Для утепления можно использовать прессованную минеральную вату, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видны зазоры между балками – это поможет при дальнейшей отделке.

Односкатная крыша отделывается в зависимости от того, какой материал выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температур и воздействие ультрафиолетовых лучей. Самый дешевый и доступный вариант – шифер. А вот работать на ломаной крыше проще всего с панелями из металлочерепицы – такая конструкция требует постоянной подрезки покрытия, а с черепицей этого делать не нужно.

Мечта о собственном загородном доме начинается с представления своего образа. Очень хочется, чтобы здание было комфортным, уютным, красивым и в то же время просторным. К сожалению, зачастую земельный участок ограниченной площади не позволяет реализовать проект большого многокомнатного дома. Но это не проблема, так как количество жилых помещений всегда можно увеличить, надстроив еще один этаж, то есть при создании мансарды. Именно из таких практических соображений очень популярны проекты домов с ломаной крышей.

Мнения о сложности конструкции мансардной крыши расходятся. Кто-то считает, что такие работы очень сложны как на этапе проектирования, так и в процессе строительства. Однако чаще можно услышать мнение, что все реально, если грамотно подойти к решению инженерно-строительных вопросов.
Если разобраться, то преимуществ у ломаной крыши гораздо больше, чем у простой. двускатный вариант . Решив закончить строительство дома созданием мансардной конструкции, можно с уверенностью говорить о следующих преимуществах:
В доме будет второй этаж с жилыми комнатами;
Крыша практически не будет подвергаться снеговой нагрузке в зимний период;
Креативный подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм;
Монтаж ломаной кровли происходит поэтапно, часть работ можно проводить на земле.
Ограничений в выборе кровельных материалов практически нет.
Таким образом, преимущества ломаной крыши при строительстве дома очевидны, а для этого стоит потратить немного больше времени на ее возведение.
Дом с ломаной крышей не только добавляет еще один этаж, но и позволяет реализовать интересные дизайнерские решения
Особенности конструкции и материалы
Итак, конструкция дома включает мансарду и дополнительный этаж. Это значит, что в проекте должна быть односкатная крыша – чертеж и расчеты всех нюансов и особенностей. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:
Ширина здания не должна быть более 6 метров.
Крыша с изломом должна иметь углы наклона 60 и 30 градусов.
Потолок в мансардном помещении будет иметь высоту около 2,5 метров, если точка излома находится на высоте 3,1 метра.
Важно! При уменьшении ширины дома чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет за собой сложности с расчетами стропильной системы и ее монтажом.
При правильном выборе геометрические параметры мансарды получатся просторными и удобными
При рассмотрении новой ломаной мансардной крыши — ее чертеже и конструктивных особенностях не всегда удается добиться ровного прямоугольника стены. Это не страшно, но при возведении стропильной системы желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать по единой схеме стропил при создании верхних скатов.
Строительство ломаной крыши подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование качественных материалов. При этом модульная схема установки позволяет проводить все работы, не прибегая к помощи строительной техники.
Для стропильной системы ломаной крыши обычно используют древесину. Чтобы не ошибиться при выборе бруса, следует обратить внимание на его характеристики:
Влажность дерева не должна быть больше допустимой для строительно-монтажных работ;
Количество дефектов минимальное;
Порода дерева хвойная.
Увеличение площади мансардного помещения дома с ломаной крышей
Также для создания ломаной крыши потребуется наличие:
Доска обрезная — для обрешетки;
Фанера — для соединения стропил;
Скобы металлические, скобы, шурупы, шпильки, гвозди — для крепежа;
Гидроизоляция и изоляция — для формирования «кровельного пирога»;
Кровельный материал;
Столярные и столярные инструменты.
Односкатная крыша для дома из профилированного бруса: видео проект
Чтобы все было сделано качественно, а конечный результат радовал владельца, строительство ломаной крыши выполняется с соблюдением определенного алгоритма. Если рассматривать последовательность всех операций, то они будут происходить в следующем порядке.

выводы
Создание односкатной крыши – кропотливая и ответственная работа, требующая достаточного количества знаний. Чтобы весь перечень работ был выполнен качественно, все этапы рекомендуется доверить профессиональным строителям. Мансардная крыша – это не только отличное конструктивное и инженерное решение, но и элемент конструкции здания, который отвечает за общий комфорт внутри помещения. Именно поэтому очень важно, чтобы все работы проводились на профессиональном, а не любительском уровне.
Мансардная крыша своими руками. Крыши домов с мансардой
Мансарда – это не только красивый внешний вид дома, но и реальная возможность увеличить жилую площадь, максимально практично и функционально использовать все пространство под крышей дома. Наиболее актуально устройство мансардной крыши в индивидуальном частном строительстве, в загородном доме или на даче.
Чтобы конструкция была надежной и безопасной, не разрушалась при дополнительных нагрузках, следует правильно подобрать тип кровли, рассчитать уклон, размеры, материалы.
В статье мы подробно разберем, как строится мансардная крыша своими руками, остановимся на технологиях строительства и особенностях конструкции.
Виды мансардных крыш
Сегодня уже сложно удивить архитектурными изысками в частных домах, люди стремятся к комфорту и эстетике своего жилья. Дизайн мансарды поражает своим размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обычные мансардные крыши венчают здания, придавая каждому из них свой неповторимый индивидуальный стиль.
Односкатная крыша самая простая по конструкции, опирается на стропильную систему, или ферму, на наружные несущие стены в разных уровнях. Обычно такие крыши устраивают при возведении мансард на небольших дачных домиках, верандах.
Двускатная или двускатная мансарда – классическая конструкция, которая возводится с использованием наклонных или висячих стропил. Углы наклона скатов могут быть равномерными или неравномерными.
Вальмовая крыша представляет собой конструкцию вальмовой крыши, не имеющую фронтонов. Два больших ската – трапеции, скаты с торцевых стен – вальмовые треугольники. Полувальмовые – это крыши, у которых вертикальная стена и со стороны трапеции, и с фронтов, и к коньку срезана под углом.
Шатровая крыша мансарды — она почти вальмовая, но все скаты представляют собой равнобедренные треугольники, смыкающиеся в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных построек.
Является, по сути, комбинацией нескольких двускатных крыш. Конструкция устроена на домах сложной геометрии, с изломами и многоугольным основанием. Такая крыша имеет множество ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков; сделать такую крышу своими руками очень сложная задача.
Односкатная крыша – это классика мансардного строения, форма мансардной крыши позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную гостиную, спальню, детскую, кабинет и т.д. наличие нижнего крутого от 60 до 80 o и верхнего пологого 20-30 o склонов. Конструкция чердачной кровельной системы усложняется до фермы, скаты состоят из двух стропил, усиленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы также является основанием перекрытия.
Сводчатые, конические, купольные мансардные крыши, используемые в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий довольно сложная и изготавливается из материалов, поддающихся изгибу.
При комбинировании нескольких видов крыш получаются сложные и необыкновенно эффектные, красивые мансардные сооружения. Такой нестандартный подход к проектированию мансардной крыши необходим, если дом имеет сложную форму: с уступами, перепадами высот, пристройками. Несмотря на эстетичность и завораживающий внешний вид, сложные мансардные крыши имеют существенные недостатки — наличие множества внутренних углов (ендов) с малым уклоном, наклонных изломов, которые являются зоной риска для целостности кровли, вызывают протечки и скопления снега. Расчет мансардной крыши такого типа требует специальных навыков и знаний; если вы собираетесь делать такую мансардную крышу своими руками, постарайтесь минимизировать наличие сложных элементов.
Крыша мансардная, фото основных типов перекрытий, применяемых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипцовая 4. Вальмовая 5. Подвальмовая 6. Вальмовая 7. Сводчатая 8. Коническая 9 Купольная 10. Классическая мансардная ломаная крыша
Простая двускатная или ломаная мансардная крыша не даст такого эффекта, как комбинированная, но такая конструкция мансардной крыши намного надежнее, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от заложенных в проекте уклонов скатов, характеристик несущей конструкции и выбора материалов для кровли.
Расчет мансардной крыши, угол ската и выбор материалов
Отметим, что на уклон скатов кровли влияют кровельные материалы и схема их монтажа, но в основном уклоны зависят от географии строительства. В заснеженных районах следует устраивать крутые крыши с небольшим свесом; в южных и почти бесснежных районах можно сделать небольшой уклон и больший свес. Если в регионе сильные порывы ветра, то крыша должна быть плоской, что снизит парусность кровли.
Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально использовать площадь мансардного этажа
Таким образом, расчет уклона мансардной крыши производится исходя из исходных точек:
желаемая высота мансардного интерьера;
архитектурное решение
;
в какой климатической зоне находится объект;
какой кровельный материал будет использоваться.
Оптимально, если двускатная крыша мансарды имеет наклон 45° и выше, а классическая ломаная мансардная крыша своими руками имеет уклон нижних скатов 60°, верхних 30°. Такие скаты позволяют создать внутри комфортное для проживания помещение, если грамотно продумать интерьер мансарды.
Крыши домов с мансардой, фото преимущества и недостатки внутреннего пространства при разных типах крыш
Классическая ломаная мансардная крыша своими руками кроме стропил включает в себя стойки, подкосы, затяжки, подвесы в дизайне. Размеры сечения элементов конструкции рассчитываются при расчете стропильной системы.
Как построить мансардную крышу, оптимальные пропорции крыши по отношению к ширине дома
Важно: Угол наклона ската кровли 60° позволяет пренебречь нагрузками от осадков. Чем больше уклон стропильной конструкции, тем длиннее стропила и больше площадь крыши, но меньше полезная внутренняя площадь.
Максимальная нагрузка от осадков на крышу достигается при уклоне кровли 30°, при 45° дождь и снег не задерживаются.
Таблица зависимости выбора кровельного материала от угла наклона скатов мансардной крыши
ширина торца (фронтона) 10 м, делим пополам: 8/2 = 4;
оптимальная высота крыши в коньке 2,4 м.
Здесь нам понадобится школьный курс геометрии: Синус угла при прямоугольном треугольнике равен отношению прилежащего катета к противолежащему:
Sin B = 4/2.4 = 1.67
Открываем таблицу Брадиса и смотрим, что это значение синуса соответствует углу примерно 59°, округляем значение. Таким образом, искомый нами уклон ската составляет примерно 60°.
Технология возведения мансардной крыши
Односкатная мансардная крыша, чертежи которой представлены в статье, является наиболее популярным видом конструкции мансардного этажа у частного застройщика, поэтому разберем основные этапы ее возведения. Типовые проекты мансардных крыш не нуждаются в дополнительных расчетах, что значительно облегчает монтаж, и позволяет снизить финансовые затраты на изготовление индивидуального проекта.
Каркас мансардной крыши, схема основных конструктивных элементов
Перед изготовлением мансардной крыши по периметру укладывается специальный опорный брус. Если дом деревянный, брусовой или бревенчатый, то мауэрлатом будет служить верхний венец стен. В кирпичном, каменном, монолитно-бетонном или пенобетонном доме по периметру укладывается слой гидроизоляции (2 слоя рубероида, битумно-полимерные мастики), деревянная балка – мауэрлат устанавливается заподлицо с внутренней стороной груза -несущие стены, что позволяет равномерно распределять нагрузки от кровли и осадков на основание и по всем несущим конструкциям. Снаружи мауэрлат укладывается облицовочным материалом, видно, что 30 мм бруса должно остаться, чтобы нагрузки ложились исключительно на брус, а не на обшивку.
Схема установки и крепления мауэрлата и стропил
Совет: брус для мауэрлата должен быть сечением 100100 или 150150 мм.
Затем устанавливаем балки перекрытия, сначала укладываем брус по краям, проверяем правильность геометрии уровнем, крепим. Натягиваем шнурок по верхней плоскости и устанавливаем остальные балки на расстоянии 500-600 мм друг от друга. Если не хватает высоты до нужного уровня, то ставим рейки, если наоборот, то срезаем мауэрлат. Удлинение балок задает ширину карниза, обычно 300-500 мм. Далее устанавливаем короткие балки с шагом 1000 мм для устройства переднего отлива.
Совет: Крепления к мауэрлату можно на 150 гвоздей, стропильные уголки на саморезы.
Установка каркаса
Для установки каркаса устанавливаем по отвесу или уровню вертикальные стойки-балки и крепим их к временным распоркам. Сначала устанавливаем крайние по углам, натягиваем шнур и устанавливаем средние с шагом не более 3 м.
Высота стоек зависит от формы крыши, предусмотренной проектом, обычно она равна расстоянию от земли до мауэрлата (высота 1 этажа) или +100 мм от желаемой высоты чистового потолка . Обтягиваем стойки сверху прогонами – досками 15050 мм.
Конструкция мансардной крыши, как правильно установить боковой прогон
На прогоны с помощью кровельных уголков крепим стягивающие прогоны — в мансардной крыше это бруски, соединяющие боковые прогоны сечением 200 50 мм. Прогиб затяжек устраняется с помощью последующей установки подвесов к стропилам, а пока стропильная система не установлена, рекомендуется установить временные подпорки.
Монтаж мансардной крыши, крепежи сверху крепятся доской, что делает конструкцию жесткой
Стропильная система
Сначала из досок 20х150 мм следует сделать шаблон: доску прикладываем к мауэрлату а в сторону пробежать, сделать пометки, отпилить, и шаблон готов. Так как в зданиях часто бывают ошибки в геометрии, то верхний прогон лучше запилить, а подрезать по месту с помощью мауэрлата.
Мансардная крыша, установка боковых стропил
Если длина ската больше стандартной 6-метровой доски, то рекомендуется заказать специальный пиломатериал по вашим размерам. Но если такой возможности нет, то доски сращиваются, для этого снизу пришивается кусок доски длиной 1,5-2,0 м, но под него придется установить подставку.
Стропила крепятся к боковому прогону тремя гвоздями, к мауэрлату на металлических пластинах, саморезами и гвоздями или на скобах.
Крыша-чердак, устанавливаем боковые стропила своими руками, способы крепления
Делаем шаблон верхних стропил. Берем доску и закрепляем ее на крайней перекладине посередине, строго вертикально, один край доски должен совпадать с центральной осью мансардной крыши. Прикладываем планку, рисуем нижний и верхний срез.
Мансардная двускатная крыша как сделать шаблон для верхних скатов
Вырезаем шаблон на земле, делаем левую и правую стропила и монтируем их на крышу. На мансарде ломаной крыши не используется коньковый брус, поэтому стропила крепятся раскосом. По такому же принципу устанавливаем остальную часть верхней стропильной системы.
Как правильно построить мансардную крышу, установка подкосов (сверху) и установка верхнего ската
Висячие стропила представляют собой треугольник — простейшая ферма, но такая конструкция не передает распорные нагрузки на несущую стены, поэтому следует установить затяжки.
Каркас мансардной крыши, способы установки затяжек на висячие стропила
После монтажа стропильной системы устанавливается и обшивается фронтонный (торцевой) каркас, армируется конструкция в местах установки окон. Затем делают обрешетку, карниз, свесы и отливы.
Четырёхскатная мансардная крыша, устройство фронтонов
Остаток пути
Вдоль стропил укладывается пароизоляционная мембрана, которая прижимается ответной решёткой из реек 4020 мм, 5050 мм , дополнительно создавая зазор для вентиляции. Обрешетка, в зависимости от материала для кровли, может быть сплошной или насечной. Далее укладывается гидроизоляция, на которую укладывается рубероид.
Мансарда должна быть утеплена изнутри, слой теплоизоляции дополнительно покрыт пароизоляцией для защиты утеплителя от образования конденсата. Далее можно отделывать помещение выбранным облицовочным материалом.
Обязательно посмотрите как строилась мансардная крыша своими руками, видео поможет вам разобраться в ключевых этапах строительства мансардного этажа.

Качественные проекты мансардных крыш предназначены для устройства дополнительной жилой площади на чердаке, если крыша дома имеет наклонную или ломаную форму. Строительные нормы рассчитаны на расположение стыка кровли и фасада на высоте до 1,5 метра. Иначе чердака не будет, получится обычный чердак, непригодный для нормального проживания.
Профессиональный проект мансардной крыши частного дома предполагает высоту стен 1,4 метра, чтобы было удобно вертикально сидеть на стене.
Современные проекты домов с мансардной крышей очень экономичны, не предполагают возведение сложного дорогостоящего фундамента.
Совет! Следует уделить внимание гидроизоляции и пароизоляции дома, чтобы постройка «дышала».
Варианты дизайна
Подбор готовых проектов домов с мансардной крышей и гаражом возможен с учетом варианта будущей крыши:
треугольный;
асимметричный;
ломаная линия.
Типовой проект дома с ломаной мансардной крышей подходит для двускатных, скатных, скатных, двускатных, купольных, пирамидальных, полуовальных крыш.
Самая простая конструкция – односкатная система. Конструкция представляет собой наклонную плоскость, закрепленную на несущих стенах разной высоты. Такой тип редко используется при обустройстве мансард.
Стандартный проект двускатной мансарды собирается из двух скатов, которые направлены в противоположные стороны.
Вальмовые и полувальмовые модели имеют четыре наклона. Внутри таких систем создаются комфортные помещения.
Ломаные крыши подходят для небольших построек.
Пирамидальные, купольные, конические конструкции подходят для домов округлой формы.
Выбор типа мансарды
В процессе строительства можно использовать одноуровневую мансарду вместе с двускатной или скатной крышей. Одноуровневая мансарда отлично сочетается с двухуровневыми опорами, выносными консолями.
Внимание! Выбирая проект мансарды с двускатной крышей, учитывайте нагрузки, которые здание будет оказывать на фундамент.
На видео можно увидеть, как строится мансарда над гаражом:
Двускатные крыши характеризуются следующими параметрами:
различные размеры карнизного свеса;
угол наклона;
Стропильная конструкция (висячая, наклонная).
Этот проект мансардной крыши своими руками позволяет сделать санузел и несколько спален. Такая мансардная «квартира» оборудована двумя балконами, на которые можно выйти из спальни. Материалом для каркаса может быть гипсокартон, . Возможна отделка фасада штукатуркой или клинкерным кирпичом.
Двускатные крыши подходят для следующих конструкций:
гаражи;
малоэтажные здания;
хозяйственные постройки.
Алгоритм действий
При строительстве мансарды пользуемся следующим алгоритмом:
Сначала выбираем вариант конструкции будущей двухскатной крыши, подобрать готовые проекты мансардных крыш можно, выполнив поиск по ним на сайте Интернет.
Рассчитываем стоимость строительства мансарды.
Закупаем материалы, реализуем проект мансардной крыши на практике.
Характеристики двускатной полувальмовой крыши
Этот вариант крыши признан функциональным и оригинальным дизайном. Под крышей можно возвести мансарду, в которой будет комфортно жить. Наиболее востребованными материалами для такой кровли являются металлочерепица и профнастил.
Характеристики вальмовой крыши
Данная конструкция предполагает четыре ската, два из них треугольной формы, два выполнены в форме трапеции. Слои крыши как слоеное тесто:
металлочерепица;
гидроизоляционный слой;
контррешетка;
обрешетка;
изоляционный слой;
начальный ящик;
карниз;
пароизоляционный слой;
стропило.
Проект двускатной крыши
В случае строительства нового дома, заменяя старую кровлю, учитывают внешние характеристики кровли. Проекты домов с мансардной крышей распространены (на фото выше) по следующим причинам:
приемлемая стоимость;
эстетичный внешний вид;
простая установка;
снег, вода не скапливается.
Скаты скрепляются между собой под определенным углом, в качестве опоры выступает сам дом. Крепление сверху осуществляется к коньку дома, со стороны стен. Стропильная система по проекту стропильной системы мансардной крыши дома 9х9 предполагает использование сухого качественного бруса.
Перед началом строительства брус обрабатывается химическими средствами для защиты от повышенной влажности, грибковых заболеваний. Брусья желательно покрыть антисептическим и огнезащитным составом.
Составные части двускатной крыши
Мансардная двускатная крыша предполагает наличие следующих составных частей: стропил, балок, мауэрлата, конька, прогонов, подкосов, затяжек, подпорок.
При желании вы можете бесплатно найти следующие проекты мансардных окон:
симметричные, основанием которых является треугольник;
ломаные линии
, позволяющие максимально использовать свободное пространство под жилье;
асимметричный, придающий зданию оригинальный вид, при этом уменьшающий площадь на чердаке.
Совет! При выборе простого проекта ломаной мансардной крыши можно построить самостоятельно, а вот серьезные проекты желательно доверить профессиональным строителям.

Чертеж двускатной крыши

Если в ваши планы входит самостоятельная реализация проекта гаража с мансардной крышей, соблюдайте последовательность действий:

начните с эскиза;
продумать план будущей крыши;
завершить все расчеты;
закупка материалов для стропил и покрытия.

Чертежи мансардной крыши можно загрузить с различных строительных площадок или приобрести у профессиональных инженеров.

Совет! Не скупитесь на чертежи, от их качества зависит надежность конструкции и ее долговечность.

На видео будут показаны этапы строительства мансардной крыши над гаражом:

Расчет будущей двускатной крыши

Выполнение расчетов является ответственным этапом, он предполагает учет максимального веса крыши, учет с учетом возможных ветровых, снеговых, дождевых нагрузок. Проекты кровли для разных регионов страны имеют существенные технические отличия, связанные с климатическими особенностями региона.
Внимание! Для регионов, в которых зимой выпадает значительное количество осадков, нужна крыша со значительным углом наклона.
При расчетах помните, что с увеличением крутизны крыши, ее высоты будет увеличиваться и расход материалов на реализацию задуманного проекта.
Самостоятельное строительство новой двухскатной крыши – отличный вариант экономии денежных средств (при наличии строительных навыков).
На строительном рынке представлено множество высококачественных кровельных материалов. Если дом строится из бруса, лучше приобрести металлочерепичное покрытие.

Преимущества металлочерепицы: приемлемая стоимость, длительный срок эксплуатации, эстетичный внешний вид.

Расчет и монтаж стропильной системы самый сложный и трудоемкий этап монтажа новой кровли. Возведение двускатной конструкции предполагает учет множества нюансов, пренебрежение ими может «дорого обойтись» владельцу дома. Не скупитесь на расчеты, ведь в итоге вы сможете сэкономить денежные средства, так как срок эксплуатации двускатной крыши значительно увеличится.

— это не очень распространенная конструкция.

Такая конструкция должна не только завершать целостную конструкцию здания, но и выполнять функции защиты.

Но и для комфортной жизни в расположенной под ним комнате.

Чтобы жилая площадь была пригодна для использования, необходимо понимать суть устройства такой конструкции и нюансы процессов ее монтажа.

Такая конструкция имеет ряд элементов, составляющих цельную систему крыши.

Устройство мансардной крыши выглядит так:

Крыша … Кровельное покрытие требуется для обеспечивающего надежную защиту от влияния атмосферных условий как всего дома, так и всей стропильной системы.
… Несущая часть системы крепления чаще всего сооружается из деревянных планок.
Ридж … Самый верх всей системы.
Стропила … Опорные ребра, обеспечивающие жесткость конструкции. Они имеют две разновидности – висячие и многослойные.
Мауэрлат … Элемент представлен балками, которые служат для крепления стропильной системы … Повторяет элемент в расположении по периметру дома и крепится к каждой стене крепежными элементами.
Сваи диагональные … Для того, что система конструкции крыши имеет высокий уровень надежности , стропила соединяются между собой балками, расположенными продольно, и вертикальными подкосами, которые соединяются между собой диагональными связями или скосами.
Внутренние опоры … Элемент, который находится под каждой стропильной ногой и обеспечивает ей устойчивость .
Изоляционный слой … Такой слой объединяет всю стропильную систему в единое целое, при этом создает надежную герметизацию, паро- и звукоизоляцию … Этот слой имеет свою структуру и является многослойным. Все материалы, которые используются для обустройства этого слоя, необходимы для обеспечения всевозможных свойств, обеспечивающих комфортное проживание на чердаке.

Из каких узлов и частей состоит мансардная крыша, вы увидите на этом чертеже:

Чертеж устройства мансардной крыши

Кровельный пирог

Каждый вид кровли имеет свою индивидуальную конструкцию.

Представлен в несколько слоев различными материалами, которые необходимы для защиты чердачного помещения от холодных воздушных масс и повышенной влажности .

Кровельный пирог мансардной крыши Включает :

Ящик;
Слой пароизоляционный;
Контррешетка;
Теплоизоляционный слой;
Гидроизоляция;
Системы вентиляции;
Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, необходимых для нормальной работы всей стропильной системы.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделывать всю конструкцию .

… Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость , которая опирается на несущие стены различной высоты.
… Этот вид представлен двумя скатами , которые расположены друг напротив друга.
Ломаная . Этот тип крыши также имеет названия — полувальмовая и полувальмовая. Такая конструкция позволяет сделать чердачное помещение оптимальным . Эта конструкция имеет четыре ската. Жить на чердаке с такой крышей достаточно удобно.
Конусный … Самый сложный тип конструкции, представленный конусом. Подходит для конструкций круглой или многоугольной формы .

Типы крыш

Если говорить о разновидностях стропильных систем, то они бывают 3 видов:

Висячий тип стропил обеспечивают передачу горизонтальной нагрузки на несущие стены … Такие стропила бывают фундамент всей системы. Нет необходимости в промежуточных опорах; для соединения балок используются деревянные или металлические стяжки.
Стропильный тип применяется в случае расположения несущей стены в центре здания или наличия промежуточных опор. Этот вид стропил устанавливается на наружные стены, тогда как их средняя часть опирается на внутренние стены. Возводить такую конструкцию можно только в том случае, если расстояние от несущей стены до другой составляет до 6,5 м.
Висячий и наслонный вариант стропильной системы представлен треугольниками с прямым углом … Дополнительно такое сооружение оборудовано боями снизу и сверху системы. Висячие стропила используются для подвешивания потолка.

Мансардная крыша: двухскатная конструкция деревянного дома

Угол наклона

Важным параметром в конструкции крыши является определение угла наклона крыши. Эта величина определяется не только конструкцией здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если большое значение имеет выпадение осадков на местности, где расположен дом, то угол наклона крыши колеблется от 45 до 60 градусов .

Это значение уклона обеспечит лучшее удаление снега с поверхности. , и, соответственно, снижение уровня нагрузки. Помимо осадков, этот параметр угла защищает крышу от оледенения.

Если дом находится в местности, где часты сильные ветры, то значение угла наклона должно быть минимальным . В противном случае конструкция может быть разрушена из-за погодных условий. В этих условиях изменение этого параметра составляет от 9 до 20 градусов. .

Однако самый распространенный и оптимальный угол наклона кровли составляет 20-35 градусов. . Это значение подходит для обустройства кровли практически любым видом материала.

ОСТОРОЖНО!

Угол наклона во многом определяет долговечность и надежность конструкции.

Угол наклона

Процесс монтажа

Для устройства мансардной крыши необходимо придерживаться определенной последовательности действий:

Изначально крепится верхний брус, который имеет параметры сечения 10х10 или 15х15 см … Крепление осуществляется с помощью гвоздей, металлических скоб или саморезов. При этом первый брус обеспечивает функцию стропильного каркаса.
Следующим является монтаж мауэрлата, который необходим для принятия большей части нагрузки . Для его установки потребуется доска толщиной не менее 5 см и брус с параметрами сечения 5х10 см. Перед укладкой доски накройте слоем, который необходим для удержания влаги и не разрушает элементы конструкции … Прикрепите мауэрлат гвоздями или скобами и дополнительно привяжите к стене с помощью металлической проволоки. Провод монтируется на этапе возведения стены.
Далее установите стропила , выбрав для этого шаг от 0,6 до 2 м.
Первыми устанавливают фронтонные стропила , после чего натягивают уровень и начинают монтировать остальные элементы.
После установки всех стропильных ног обеспечивают дополнительное усиление конструкции , соединяя стропила друг с другом в их верхней части.
Если значение длины крыши превышает 7 м, то выполняют монтаж конькового бруса . В противном случае оснащение стропильной системы подобным элементом не требуется.
После установки перейти к оборудованию слоев кровельного пирога, предварительно установив обрешетку .
Последний этап строительства кровли кровля .

Монтаж обрешетки

Монтаж стропил

Монтаж мауэрлата

Вывод

Конструкция мансардной крыши своими нюансами, хотя и проста, но имеет свои нюансы. Очень важно понимать суть процессов, чтобы безошибочно провести монтаж системы самостоятельно. И следует изначально составить всю постройку, чтобы уберечь себя от ошибок.

Полезное видео

В этом видео вы узнаете все об устройстве мансардной крыши:

В контакте с

Крыша мансардного типа позволяет дому приобрести оригинальный вид, особый колорит, необычную архитектуру, а главное гармонию с окружающей природной средой.

Благодаря конструктивным особенностям таких крыш стало возможным функционально, максимально и практично использовать пространство дома.

Использование чердачных помещений для размещения мансард сегодня очень востребовано, особенно в частном строительстве.

Преимущества мансардной крыши

К основным достоинствам таких крыш можно отнести:

Красивый внешний вид дома.
Увеличение плотности застройки.
Создание дополнительной жилплощади для жилья на ранее построенном доме.
Минимальное время строительства.
Низкая цена по сравнению с новостройкой.
После работ по утеплению мансардный этаж воплощает в себе тепло и уют.
Экономия материальных ресурсов.

Типы мансард

На сегодняшний день они могут быть представлены в следующих видах:

Мансарда одноуровневая с двускатной крышей.
Одноуровневый с ломаной крышей.
Одноуровневый вид на крышу с выносными опорами.
Двухуровневый вид крыши со смешанным типом крепи.

Мансарда одноуровневая с двускатной крышей

Представленный тип крыши оборудован одним мансардным уровнем, над которым формируется двускатная крыша.

Этот вариант является одним из самых простых, так как не требует особо сложных расчетов при проектировании и не сопровождается большими трудностями при строительстве.

Такая крыша, кроме простоты по своим конструктивным особенностям, еще и очень практична.

Практичность кровли связана с наличием большого угла расположения и отсутствием препятствий в виде дополнительных элементов кровли для осадков.

Мансарда одноуровневая с односкатной крышей

Представленный вариант предусматривает и один уровень мансарды, но здесь уже используется другой тип конструкции стропильной системы.

В результате получается не две плоские крыши, а четыре.

Преимущества этого типа в том, что верхняя часть здания приобретает вид полноценного помещения, с вертикальными ручьями и стенами.

Таким образом происходит увеличение площади в комнатах.

Однако конструкция такой стропильной системы отличается более сложной формой.

Мансардный одноуровневый с выносными консолями

Крыша с выносными опорами – еще более сложный вариант мансарды.

Основными преимуществами данной конструкции можно считать увеличение помещения верхнего этажа.

Как правило, получается намного просторнее, в отличие от второго типа крыши. Для постройки этого типа характерно смещение мансардного помещения в одну сторону дома, на край.

Используя этот вид мансарды, можно сделать полноценные вертикальные окна с одной стороны.

Говоря о преимуществах такой кровли, необходимо понимать и ее недостатки.

Основным недостатком конструкции является ее более сложная форма.

Представляет собой одну большую наклонную плоскость с одной стороны и две плоскости с противоположной стороны.

В большинстве случаев часть кровли с большой плоскостью выносят за стены дома дальше, чем обычно.

Благодаря этому смещению можно создать навес, в котором можно разместить что угодно, от террасы до гаража.

Мансарда двухуровневая со смешанным типом крепи

Данная конструкция является одной из самых сложных, так как имеет не менее двух помещений в верхней части дома, расположенных на разных уровнях.

На фото ниже показаны два варианта того, как можно построить крышу мансардного типа в два уровня.

Довольно часто представленный вид мансарды представляет собой полноценный проект, формирование которого осуществляется еще в процессе проектирования дома.

Данная конструкция не является отдельным компонентом дома, а входит в состав основного проекта дома.

Характеристика мансардной крыши

1.

Конструкция

Такая крыша предполагает наличие следующих конструктивных элементов:

стропил и конька;
обрешетка;
кровельный материал;
мауэрлат;
теплоизоляционный слой;
внутренняя обшивка;
пароизоляционный слой.
схема.

При устройстве скатной мансардной крыши необходимо использовать ферму ломаной конструкции.

При замене стяжки у них будет межэтажное перекрытие.

Нижний пояс чердачной фермы служит основанием чердачного перекрытия.

2. Особенности системы монтажа

К основным особенностям системы монтажа крыши относятся:

Повышенная сложность и высокая стоимость
Дело в том, что немного занижена высота мансардных перекрытий.
Для получения полноценного чердачного помещения необходимо использовать прямую крышу, а не ломаную.
Тогда мансарда будет иметь стены, расположенные под острыми углами к полу.
Наличие мансардных окон дает возможность для реализации различных дизайнерских идей
Например, окна могут быть представлены как форточки или выполнять роль дверей для выхода на крышу.
Высокие требования к несущей способности стропильной системы при устройстве черепичной крыши
Оптимальным сечением для данного вида кровли считается 5×15 см, шаг 100 см.
Если уклон крыши составляет 45 градусов и более, значение шага увеличивается до 140 см.
В местах с сильным снегопадом это расстояние должно быть менее важным.
Как правило, это 60-80 см.
Необходимость организации отвода воды от стен
В случае деревянного дома стропильные ноги делают с запасом 55 см.
Для этого должны быть розетки и шипы.
Если дом каменный, то под концы стропильных ног подкладывают балки, роль которых распределить нагрузку по всему периметру.
Их следует размещать немного выше верха мансардного этажа.

Строительство и утепление мансардной крыши

Начиная строительство мансарды, Особое внимание необходимо уделить утеплению кровли, так как она считается основным элементом ограждающих конструкций здания.

Роль чердака должна заключаться не только в защите дома от воздействия атмосферных осадков, но и служить своеобразной преградой для перегрева помещений верхнего этажа в жаркое летнее время и охлаждения зимой.

Теплый воздух в помещении содержит гораздо больше влаги, чем холодный наружный воздух.

Таким образом, водяной пар проникает извне помещения.

Так как наружная часть кровельного покрытия покрыта гидроизоляционным слоем, который очень плохо пропускает водяной пар, то создаются все условия для образования конденсационной влаги изнутри кровли.

Несмотря на то, что гидроизоляция крыши сделана хорошо, на внутренней стороне кровли начнут появляться мокрые пятна и плесень.

В результате ухудшаются теплоизоляционные качества утеплителя.

Таким образом, только может принести ощутимое комфортное проживание.

Теплоизоляционные работы следует начинать с защиты теплоизоляционного материала от воздействия паров воды в воздухе помещения.

Для этого необходимо уложить на внутреннюю сторону утеплителя слой пароизоляции.

Затем укладывается слой утеплителя по высоте стропил и фиксируется, чтобы он со временем не смещался по скату.

Затем укладывается гидроизоляционный материал, крепление которого происходит с помощью брусьев, устанавливаемых в обязательном порядке сверху по длине стропил.

Представленные бруски предназначены для создания форточек в подкровельном зазоре кровли с целью отвода избыточной влаги в атмосферу.

По этим брускам укладывается обрешетка, а по ней проводится сам кровельный материал.

Для пароизоляции можно использовать пенофол или поликрафт, укладка которых осуществляется фольгированной стороной в сторону помещения.

Таким образом, тепловое излучение, выходящее из помещения наружу, отражается от поверхности алюминиевой фольги. За счет этого происходит снижение количества теплопотерь через чердачное покрытие.

Крыша мансардного типа – оптимальный вариант, благодаря которому можно увеличить полезную площадь дома, не затрачивая много сил и средств.

А построенная таким образом дополнительная комната будет олицетворять комфорт и уют.

Посмотрите короткое видео о том, как сделать мансардную крышу своими руками:

3 вещи, которые нужно знать перед заменой мансардной крыши

С 1990 года команда Bill Ragan Roofing оказывает высококачественные кровельные услуги на всех типах крыш, включая мансардные. Вы можете рассчитывать на наше мастерство и внимание к деталям, чтобы получить крышу, которая прослужит вам десятилетиями. Вот почему мы гордимся тем, что предлагаем вам пожизненную гарантию .

Прежде чем мы перейдем к тому, что вам нужно знать о замене мансардной крыши, вам нужно знать, что отличает этот тип крыши. Что делает мансардную крышу уникальной, так это то, что она является не только крышей, но и внешними стенами вашего дома.

Он выйдет примерно на 2 фута от дна, затем наклонится к гребню так, чтобы оставался достаточный угол, чтобы вода могла стекать в желоба. Хотя мансардная крыша имеет интересный вид, она по-прежнему выполняет ту же функцию, что и другие крыши.

Теперь, когда вы знаете, что делает мансардную крышу уникальной, вы готовы кое-чему научиться перед ее заменой. В оставшейся части этой статьи мы рассмотрим 3 вещи, которые вам нужно знать перед заменой мансардной крыши.

Уклон крыши — это просто угол (крутизна) вашей крыши. Уклон вашей крыши будет представлять собой соотношение, рассчитанное на количество дюймов или футов, на которые она поднимается по вертикали, на каждые 12 дюймов или футов, на которые она простирается по горизонтали.

Например, крыша с уклоном 6/12 будет иметь высоту 6 дюймов (или футов) на каждые 12 дюймов (футов) наружу. Помните, что мансардная крыша почти вертикальна, а это означает, что она имеет самый крутой уклон, какой только может быть.

Вам может быть интересно, почему это важно для вас знать, но уклон вашей крыши на самом деле играет важную роль в ценообразовании. Поскольку мансардная крыша имеет почти вертикальный уклон, это сильно повлияет на стоимость замены крыши .

Из-за крутизны кровельный подрядчик должен принять дополнительные меры предосторожности, что означает, что выполнение работы займет больше времени. Это дополнительное время складывается, но ваш кровельный подрядчик учитывает это при составлении сметы на замену крыши.

Уклон вашей крыши — это лишь один из факторов, который подрядчик принимает во внимание при расчете цены замены. Чтобы узнать о других факторах, ознакомьтесь с этой статьей о 9 факторах, влияющих на стоимость вашей новой крыши.

При поиске подходящего кровельного материала для замены мансардной крыши я не рекомендую битумную черепицу . Причина этого в том, что практически невозможно предотвратить сползание битумной черепицы с вертикальных сторон мансардной крыши.

Ваш кровельный подрядчик может сделать все возможное, чтобы это продолжалось, например, используя 12 гвоздей и капли герметика, но даже это не остановит падение черепицы. Хотя вы можете установить битумную черепицу на свою мансардную крышу, я бы не рекомендовал этого делать.

Есть два типа кровельных материалов, которые я рекомендую для мансардных крыш: синтетическая черепица и черепица из кедровой крошки. Синтетическая черепица изготавливается из переработанного пластика и выглядит как черепица из сланца или кедровой крошки.

Вместо того, чтобы прибивать каждую отдельную кедровую черепицу к вертикальным сторонам крыши, они делают полосу из 6 кедровых гонтов для установки в виде панелей. Панели создают впечатление, что каждая черепица была установлена отдельно.

Это заставляет многих домовладельцев задаваться вопросом: «Как мне выбрать отличного кровельного подрядчика из всех вариантов, которые есть в моем районе?» Это сводится к тому, чтобы задавать правильные вопросы и получать правильные ответы.

Команда Bill Ragan Roofing предоставляет высококачественные кровельные услуги жителям Нэшвилла и прилегающих районов с 1990 года. Если вам нужен ремонт крыши, замена, техническое обслуживание или услуги светового люка, вы можете рассчитывать на то, что мы предоставим вам опыт редкий в кровельной отрасли.

Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Разновидности мансардных крыш

Преимущества ломаной конструкции

Этапы строительства

Создание проекта

Расчет стропильной системы

Монтаж мауэрлата

Сборка стропильной системы

Гидроизоляция и кровельные работы

Видео-инструкция

Мансардная ломаная крыша своими руками: устройство, расчет, утепление

Характеристики ломаной крыши

Требования к ломаной мансардной крыше

Проект ломаной крыши и ее монтаж

Интерьер мансардного этажа

Ломаная мансардная крыша своими руками.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Ломаная мансардная крыша своими руками. Изучаем проекты домов с ломаной мансардной крышей Как построить ломаную крышу пошаговая инструкция

Симпатичный дизайн

Построить простую ломаную крышу своими руками

Порядок устройства ломаной крыши

Выпиливаем и сбиваем стропильный узел

Устанавливаем и собираем конструкцию ломаной крыши

Заключение

Односкатная крыша на баню

Стропила ломаной крыши для дома из бруса

Делаем свесы крыши правильно

Наклонная конструкция крыши

Типы наклонных крыш

Установка мауэрлата

Обработка древесины

Уклон крыши

Монтаж стропильной системы ломаной кровли

Монтаж обрешетки под мягкую кровлю

Выход

Устройство

Варианты крыш

Монтаж

Утепление и отделка

Особенности конструкции и материалы

Односкатная крыша для дома из профилированного бруса: видео проект

выводы

Мансардная крыша своими руками. Крыши домов с мансардой

Виды мансардных крыш

Расчет мансардной крыши, угол ската и выбор материалов

Технология возведения мансардной крыши

Установка каркаса

Стропильная система

Остаток пути

Варианты дизайна

Выбор типа мансарды

Алгоритм действий

Характеристики двускатной полувальмовой крыши

Характеристики вальмовой крыши

Проект двускатной крыши

Составные части двускатной крыши

Чертеж двускатной крыши

Расчет будущей двускатной крыши

Кровельный пирог

Угол наклона

Процесс монтажа

Вывод

Полезное видео

Преимущества мансардной крыши

Типы мансард

Мансарда одноуровневая с двускатной крышей

Мансарда одноуровневая с односкатной крышей

Мансардный одноуровневый с выносными консолями

Мансарда двухуровневая со смешанным типом крепи

Характеристика мансардной крыши

1.

2. Особенности системы монтажа

Строительство и утепление мансардной крыши

3 вещи, которые нужно знать перед заменой мансардной крыши

Что такое мансардная крыша?

3 вещи, которые нужно знать перед заменой мансардной крыши

1. На стоимость влияет крутизна мансардной крыши

2. Вы не должны использовать битумную черепицу для замены мансардной крыши

3. Правильный тип кровельного материала для вашей новой мансардной крыши

Готовы найти отличного кровельного подрядчика для замены мансардной крыши?
