Козлы для распиловки дров своими руками

Краткое содержание

• 1 Самостоятельное изготовление козла для работы с обычной пилой
  • 1.1 Для изготовления приспособления нам понадобится
  • 1.2 Перечень необходимых инструментов
• 2 Самостоятельная сборка козла для работы с двуручной пилой
• 3 Изготовляем козел для работы с электрическим инструментом
• 4 Порядок действий при сборке металлического козла
• 5 Итоги
• 6 Видео: Пилим дрова китайский Stihl+Дружба

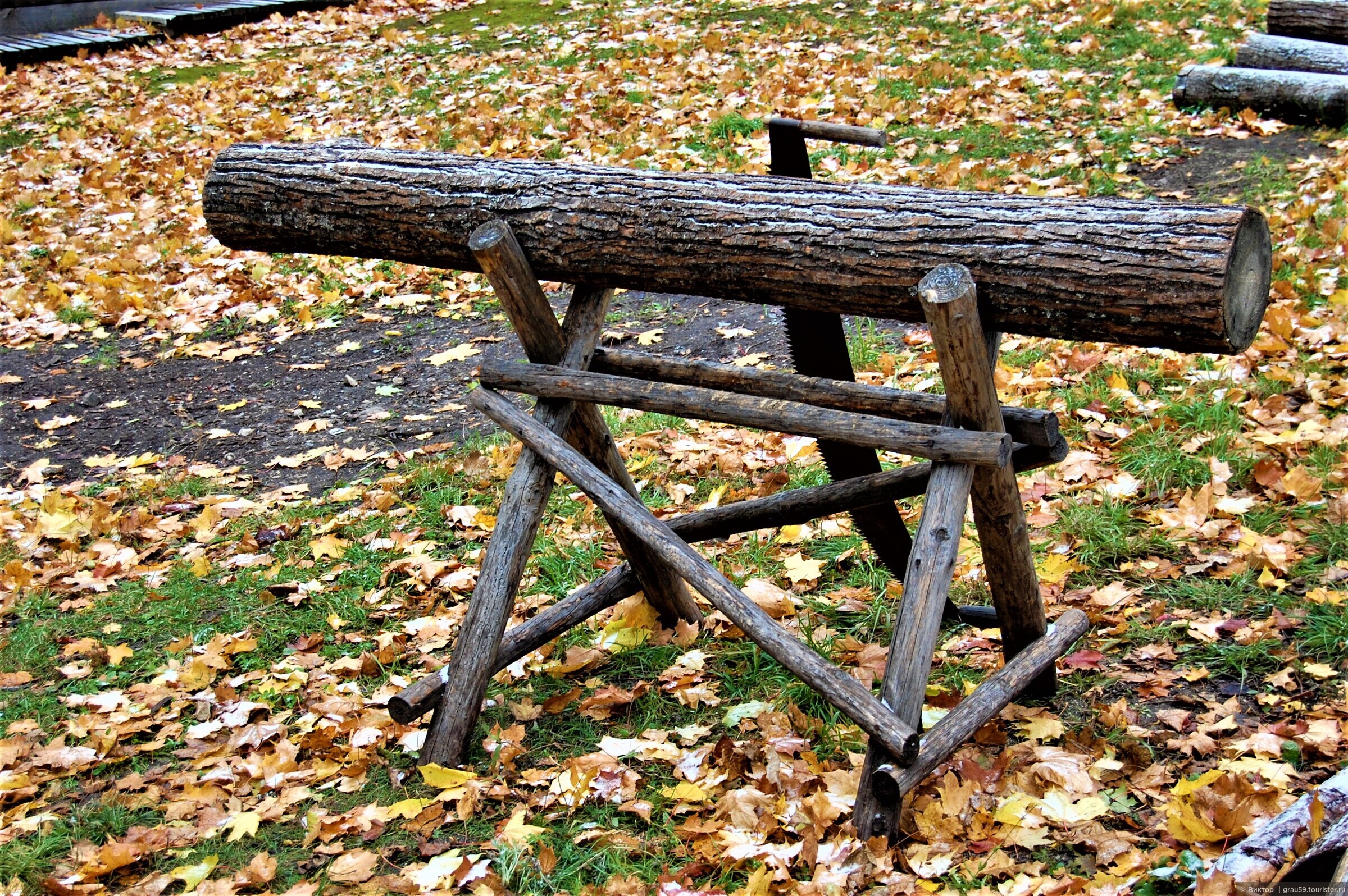

Козёл самодельный

Козлы для распиловки дров – какими характеристиками отличается это классическое приспособление, и каким образом его можно изготовить самостоятельно.

Сборка козла

Станок, как и любой распилочный агрегат, делается последовательно. Подготовительные работы начинаются из создания чертежа и наброски размеров. На схеме указываются точные размеры даже самых меленьких деталей: дюбелей, шайб и других соединительных элементов.

Только тщательно проработанная схема позволит избежать доработок и значительно ускорит сборку.

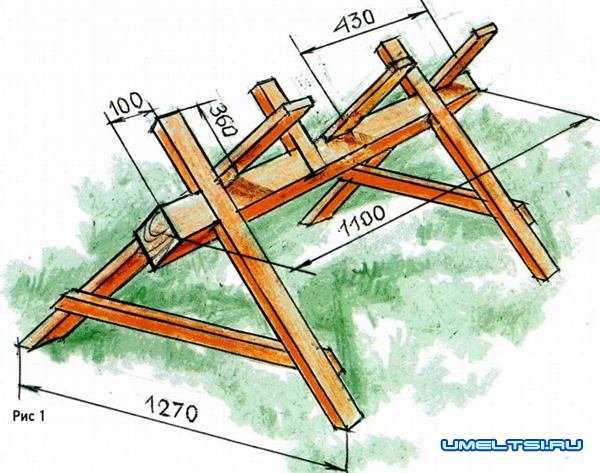

Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, легкую и удобную станину для распилки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и вид инструмента, с которым вы будете работать.

   Время и практика показали, что от высоты крепежей для фиксации бревна зависит скорость распиливания и энергетические затраты. Слишком высокое расположение бревна приводит к снижению скорости обработки. Слишком низкое расположение бревна увеличивает затраты энергии.

Оптимальная высота опоры для укладки бревна составляет 90 – 120 см. Именно такая высота позволяет трудиться с прямой спиной и без прикладывания больших усилий, в таком положении руки устают максимально медленно.

Конструкция козла зависит от типа применяемого инструмента для распилки дров. Например, распилка дров двуручной пилой требует наличия специального упора для свободной руки. Работая бензопилой, вы должны позаботиться о надежном креплении заготовки.

Что касается современных инструментов по работе с бревнами, то они требуют много свободного места и надежного крепления.

Самостоятельное изготовление козла для работы с обычной пилой

Для изготовления приспособления нам понадобится

• Отрезок бруска 100х100 для основы, длиной 1 метр;
• 4 отрезка бруска 50х50 для ножек, диной 1 метр;
• 2 отрезка бруска 50х50 для рожек, длиной 0,35 м;
• 2 отрезка бруска 80х80 для усилителей под ноги, длиной 1,3 м;
• Упаковка саморезов по дереву 45*100 мм;
• Химические средства для обработки дерева и морилка.

Стоит отметить, что для изготовления козла своими руками необязательно покупать новые бруски, в качестве материалов подойдут старые, но еще годные доски.

Перечень необходимых инструментов

Необходимые инструменты

• Строительный уголок;
• Ножовка по дереву и металлу;
• Обычный карандаш;
• Стамеска;
• Молоток;
• Рулетка;
• Крестовая и обычная отвертки;
• Малярная кисточка.

Брус для основания размечается для 12-ти пропилов на равные части. После распиливания должно получиться 6 заготовок с глубиной реза 2,5 см. Они используются для ножек и рожек. Совет: выполняйте пропилы на 40-45 мм, это позволит установить между брусьями лучший натяг. Брусья с хорошим натягом увеличивают стойкость всей конструкции.

Пропилы обрабатываются стамеской, куда вставляются напиленные бруски необходимого размера. Если бруски плохо вставляются в пазы, то можно пристукнуть их молотком или своими руками. Готовая конструкция закрепляется саморезами и отставляется в сторону.

Т-образные соединения брусков

Бруски с сечением 80*80 понадобятся для установки усилителей под ноги. Они монтируются на каркас по диагонали. Приставьте их с обеих стороны к каркасу и отметьте необходимую длину. На этом этапе козлы для пилки дров лучше делать с напарником. Пока вы своими руками прибиваете диагональные крепления, ваш напарник держит каркас.

Готовую конструкцию необходимо обработать морилкой и химическими средствами. После обработки химическими средствами приспособление для распилки дров необходимо просушить на солнце в течение 2-3 дней. По истечении этого срока козел можно использовать.

Самостоятельная сборка козла для работы с двуручной пилой

Двуручная пила “Дружба”

Двуручная пила кардинальным образом отличается от обычной пилки. Для работы с таким инструментом требуется два человека, соответственно, конструкция козла отличается процессом сборки и видом используемого материала.

Х-образные стойки не годятся для работы с двуручной пилой, поскольку переменные усилия с двух сторон приводят к расшатыванию и опрокидыванию узких конструкций.

Стоит отметить, что Х-образные приспособления можно делать своими руками, только для их изготовления понадобится крепкая древесина с сечением 10 см. Нижняя опора традиционно делается на 20-30 см шире. Такая схема сборки увеличивает устойчивость и надежность стоек опоры.

Для работы с двуручной пилой все же лучше делать козел на трех ножках – с двумя в рабочей зоне и одной в хвосте. По бокам приспособления крепятся две деревянные плашки, которые используются в качестве опоры для свободной руки.

Изготовляем козел для работы с электрическим инструментом

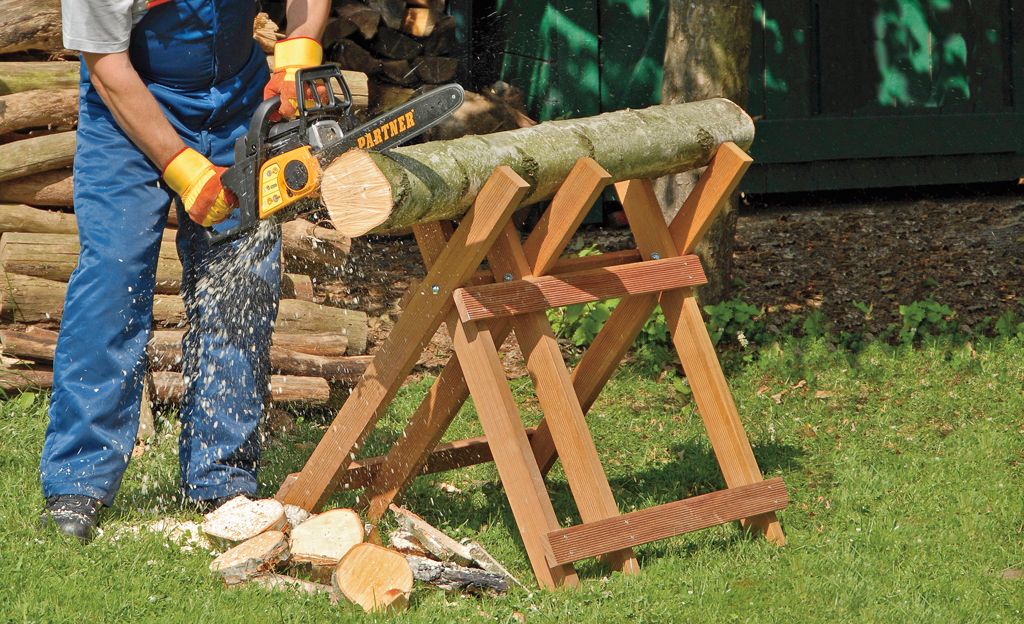

Электрическое оборудование и бензопила – это современный инструмент, который в несколько раз повышает скорость работы с деревом. Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент развивают большую мощность, то козел должен быть максимально прочным и безопасным.

Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.

Фиксатор для работы бензопилой

   Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов. Дело в том, что Х-образная форма козла имеет всего два крепления для бревна – спереди и сзади. Во время распилки заготовки посередине происходит провал бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

Именно по этой причине необходимо изготавливать козлы из металла. Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на рынке следующие материалы:

• 3 прямоугольника, длиной 1 – 1,3 метра для стоек;
• 1 прямоугольник, длиной 3 метра для формирования опорных ножек;
• Дополнительные материалы: металлические пластины, краска и щетка по металлу.

Если у вас дома нет болгарки, то попросите продавцов порезать заготовку для опорных ножек на 6 частей для боковых ножек и 1 центральную ножку. Не пытайтесь пилить металлические заготовки пилочкой для металла. Так вы потеряете много времени и сил.

Порядок действий при сборке металлического козла

К металлическому каркасу привариваются боковые ножки. Этот этап также не рекомендуется проводить в одиночку. Внимательно следите за тем, чтобы боковые ножки находились в одной плоскости и не отклонялись в сторону. По обе стороны каждого вертикального стояка привариваются две ножки. Количество боковых ножек у всей конструкции: 6 штук.

Козёл для распиловки

Привариваем металлические рожки сверху на вертикальные стояки. Угол наклона рожек не должен превышать 60 и быть меньше 40 градусов. Длина рожек: 20-30 см.

На этом этапе изготовление металлического козла для работы с бензопилой можно считать оконченным. Готовую конструкцию при желании можно покрасить. Металлический козел имеет массу достоинств во время работы с электрическим или бензиновым инструментом – он не приводит к зажиму лезвия между распиленными колодами. Такой тип устройства отличается высокой устойчивостью, за счет чего его можно использовать во время работы с двуручной пилой – дружбой.

Козёл для распиловки в сборе

Итоги

Козлы для работы с бревнами изготавливаются достаточно просто. В большинстве случаев все необходимые материалы для их изготовления уже имеются в домашнем хозяйстве. Простая конструкция и быстрый процесс сборки сделали козлы незаменимыми помощниками в распилке дров в домашних условиях.

[ads-pc-2][ads-mob-2]

Видео: Пилим дрова китайский Stihl+Дружба

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Козел для распилки дров своими руками: фото, схемы, чертежи, видео

Главная »

Автор Admin На чтение 4 мин.

Просмотров 612 Опубликовано 23.03.2016

1. Необходимые материалы
2. Пошаговая инструкция по изготовлению пильных козлов
3. Особенности хранения и эксплуатации козлов
4. Видео изготовления козла для распиловки дров своими руками

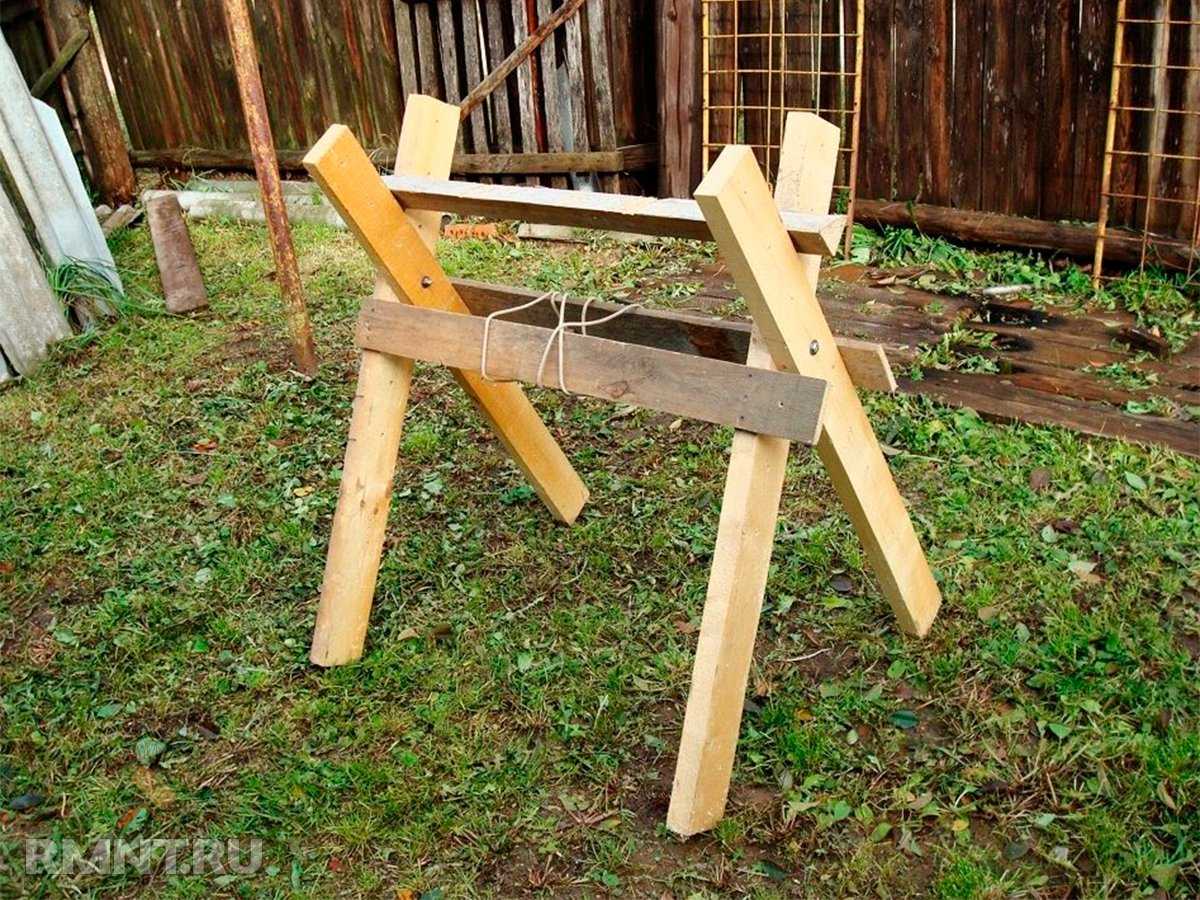

Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже. Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

Содержание

1. Необходимые материалы
2. Пошаговая инструкция по изготовлению пильных козлов
3. Особенности хранения и эксплуатации козлов
4. Видео изготовления козла для распиловки дров своими руками

Необходимые материалы

Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:

• брус: 6 единиц с длиной в 1 метр;
• доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
• болты М8: 3 штуки;
• гайки и шайбы: по 3 штуки;
• саморезы по дереву: 24 штуки.

Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

Пошаговая инструкция по изготовлению пильных козлов

Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого необходимо положить две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

Далее между ними необходимо установить болт М8 с полукруглой шляпкой.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

При парном прикручивании важно соблюдать совпадение отступов. Смещение точек фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции.

Особенности хранения и эксплуатации козлов

Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы. Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов.

Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами. Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, мангала или домашнего камина.

Видео изготовления козла для распиловки дров своими руками

[youtube]https://youtu.be/12Qp9gevY2c[/youtube]

[youtube]https://youtu.be/P4L3U-s3r2k[/youtube]

[youtube]https://youtu.be/TxITrRg7CTQ[/youtube]

Как разделать козла — Бородатые мясники

Представьте себе: небо в Огайо сегодня серое, и зима, кажется, намерена продержаться еще немного. Слякотный снег покрывает землю, а весенние травы еще не пробились. Если бы это был обычный день, шоссе было бы расчищено, но это не обычный день, и на обгонной полосе стоят замерзшие сугробы, похожие на бизонов. Апокалипсис пришел в Огайо медленнее, чем в Нью-Йорк или Лос-Анджелес, но, тем не менее, пришел. Энергосистема вышла из строя несколько месяцев назад, и все последние банки бобов давно исчезли из ближайших и дальних магазинов. Другие люди ютятся в темноте, пытаясь не думать о нескончаемом голоде, грызущем их внутренности, и молясь хотя бы об одной картофелине.

Только не ты. Вы отдыхаете в кожаном кресле, ноги в чулках на пеньке у костра. Ровная дымящаяся капля расплавленного жира шипит. Состаренный дуб потрескивает, как будто немного смеется над ситуацией вокруг. Небрежно переворачиваешь одно из поленьев, внимательно отмечая, как на козьей ляжке, медленно поджаривающейся над твоим огнем, нарастает красный обугленный осадок. Это будет сделано всего за несколько минут, а у вас уже текут слюнки в предвкушении сочного, дымного вкусного блюда перед вами.

Коза: лучший друг выживальщиков

Козлятина, вероятно, не первое, что приходит вам в голову, когда вы думаете о вкусном жареном барбекю. Это нормально, потому что вы, как и большинство других американцев, выращены на говядине, свинине и курице. Коза кажется экзотикой, как то, что вы едите в поездке в далекую страну. По правде говоря, во многих далеких странах, которые вы можете посетить, в меню есть козы, и не только потому, что у них нет коров. Козы — одни из самых полезных, универсальных и простых в уходе мясных животных. Фактически, козы были одними из самых первых домашних животных, восходящих к основам цивилизации в Европе и Азии.

Очевидно, что апокалипсиса сейчас не происходит, но это не значит, что вы должны просто сидеть сложа руки и не освоить несколько навыков. Вы знаете, на всякий случай. Сегодня Бородатые Мясники проведут вас через то, чего мы раньше даже не делали — разделать и приготовить козлятину.

Почему козы?

Козы на самом деле весьма замечательные существа. Там, где коровы выпасают животных, козы являются более оппортунистическими кормушками. Таким образом, им не требуется количество или качество корма, чтобы оставаться здоровыми. Те из вас, кто был рядом с козами, подтвердят, что эти звери съедят что угодно. Они перегрызают веревку, едят дверные панели автомобилей и с удовольствием поедают инвазивные сорняки, покрытые шипами и наклейками, как жевательную резинку. Козы также не нуждаются в таком количестве воды, как коровы. Предположим, что апокалипсис действительно произошел, найти ресурсы, такие как еда и вода, будет достаточно сложно, чтобы позаботиться только о себе, как вы вообще собираетесь заботиться о корове?

Есть еще одна огромная проблема. Когда вы забиваете корову, у вас есть много мяса. Это здорово, когда вы кормите кучу людей, но правда в том, что большая часть этого животного испортится задолго до того, как вы сможете его использовать. Коза — гораздо более управляемый зверь, и в северные зимы Огайо хранить 30 или 40 фунтов козьего мяса совсем не сложно, даже когда нет электричества.

Сколько времени нужно, чтобы вырастить козу на убой?

Есть два вида козлятины: кабрито и шевон. Кабрито — очень молодая коза, от одного до двух месяцев. Chevon — это более старые козы, обычно от 10 месяцев до одного года. Очень редко коз забивают до 16-месячного возраста. Это связано с тем, что по мере взросления козы получают очень жесткое мясо. Еще одна причина, по которой коз собирают молодыми, заключается в том, что чаще всего собирают козлов, оставляя самок для разведения и дойки.

Как только козлы достигают половой зрелости, они становятся очень вонючими животными, и их запах загрязняет мясо. Приготовление взрослой козочки похоже на попытку приготовить рукавицу ловца, которая пахнет немытой спортивной одеждой подростка. По этой причине большинство молодых оленей — везунчики. Вестер — это просто олень, которого кастрировали в молодом возрасте. Подумайте об этом в следующий раз, когда вы будете использовать слово «вожак», которое буквально означает ведущий, который носит колокольчик, за которым следуют другие козы или овцы.

Владельцы ранчо, ответственно выращивающие коз на мясо, отделяют непокорных оленей от остального стада, потому что этот ужасный запах не только отравит его, но и сделает неприятным вкус всего стада. У козла, пойманного в возрасте до года, вы получите вкусное и нежное мясо.

Насколько крута коза и какая она на вкус?

Коза, приготовленная в стиле кабрито, получается примерно такой же нежной, как баранина. Шевон менее нежный, чем баранина, но более нежный, чем многие виды дичи. Козлятина по вкусу похожа на баранину. Он слегка игривый, с оттенком травы и очень ярко выраженной сердечностью. Правильно выращенная и гуманно забитая коза довольно вкусна, независимо от того, копченое, жареное или молотое мясо.

Пошаговое руководство по разделке козла

Забой и снятие шкуры с козла ничем не отличается от оленя или ягненка. Вы будете следовать той же практике, чтобы выпотрошить животное и удалить нижние части голени и голову. Аккуратно сделайте надрез вокруг ануса, чтобы не проколоть кишечник, и обработайте кожу от шеи до хвоста. Обязательно держите полость в чистоте и промойте ее, когда закончите. После снятия шкуры вы захотите повесить тушу на 24 часа, прежде чем разделать ее до конца.

Во время апокалипсиса вы захотите сохранить все, что отрежете. Кожа имеет множество применений от одежды до одеял, а из кишечника и желудка получаются отличные кувшины для воды или вина. Органы и жир, которые вы не съедите, станут отличной приманкой для других животных, таких как медведь и рыба. Из костей можно сварить полезный суп, или из них получаются отличные ручки для инструментов. Мясо на черепе — одна из самых нежных и вкусных частей всего животного.

Одной из причин, по которой коза является таким фантастическим животным апокалипсиса, является широкий спектр применений, которые вы можете найти. Почти каждая часть животного для чего-то полезна. Не тратьте зря, не хотеть, и, может быть, мы сможем отодвинуть апокалипсис на несколько столетий.

Разделка туши козла

Теперь, когда ваше животное освежевано, выпотрошено и очищено, пришло время разделить его на пригодные для использования части. Если вы хотите посмотреть видео, мы покажем вам, как и где сделать соответствующие нарезки на нашем канале YouTube. Мы начнем с удаления вырезки. Вам нужно будет использовать кончик ножа, чтобы начать надрез в том месте, где корейка упирается в бока за ребрами. Используйте одну руку, чтобы потянуть, используя кончик ножа, чтобы разрезать соединительную ткань, удерживающую филейную часть на месте.

После того, как вырезана поясница, пора отделить от туши задние ноги. Для этой задачи вам нужно разрезать мясо, чтобы обнажить позвоночник чуть выше тазовых костей. Используйте ножовку, чтобы разрезать корешок и удалить заднюю часть. Сделайте быстрые прямые разрезы вокруг бедра между мышцами ног. Затем вы немного надавите на шаровой шарнир в бедре, а затем ножом прорежете между шаром и гнездом, освободив заднюю четверть. Проделайте то же самое с другой стороной, чтобы получились два бедра и секция бедренной кости.

Затем вам нужно будет потянуть заднюю лямку с вашей козы. Сделайте надрез под ребрами, чтобы удалить стейки из пашины, и отложите их в сторону. Сделайте надрез вдоль ребер, чтобы отделить мясо от костей, оставаясь как можно ближе к ребрам. Вам нужно будет найти позвонки вдоль позвоночника и сделать надрез вдоль костей на всем протяжении до шеи. Теперь можно снять заднюю лямку и срезать с нее жир.

Работая с той же стороны, срежьте оставшуюся часть реберного мяса с туши и отложите ее в сторону. Переверните тушку и проделайте то же самое с другой стороны, обязательно найдите швы между группами мышц. Всегда полезно немного надавить, а не вонзать нож. Вы часто будете удивляться, как легко разные группы мышц отрываются друг от друга.

Следующее, что нужно удалить, это стержни с передних ног. Вы сделаете это точно так же, как олень, сделаете круговой надрез вокруг сустава, приложите давление, чтобы обнажить сустав, и используйте кончик вашего ножа, чтобы отрезать голень. Начиная с груди, сделайте еще один разрез и следуйте по линии плеча до шеи. Это удалит лопатку. Сделайте то же самое с другой стороны, чтобы удалить передние ноги и плечи. Осталось только снять шейное мясо, которое отлично подходит для тушения.

Так как козы — более мелкие животные, им требуется меньше времени, чтобы перевариться, чем коровам или даже оленям, а порции легче хранить. Не выбрасывайте обрезки, потому что все они идут на производство мясного фарша. Кому не нравится маленький Apocalypse Gyro?

Козья мускулатура: на что обратить внимание

В отличие от коров, козы накапливают жир изнутри и не производят внутримышечного жира. Это означает, что когда вы смотрите на козье мясо, оно не будет иметь той мраморности, к которой вы привыкли. Вместо этого он постный, ярко-красный и хорошо показывает зерно. Одна из основных вещей, по которой оценивают мясных коз, — это их мускулатура. Поскольку коз часто забивают в молодом возрасте, у них будет более толстая мускулатура и жир, чем у коз старшего возраста.

Есть несколько участков живой козы, на которые следует обратить внимание, чтобы определить, подходит ли она для добычи. Этот же метод используют 4-H и другие организации для оценки качества коз. Первая мускулатура, на которую следует обратить внимание, — это ширина задних конечностей. Коза с правильной мускулатурой будет широкой и толстой, а не узкой. Затем вы посмотрите на линию от плеча до хвоста. Он должен быть почти плоским. Плечи также должны быть плоскими. Коза без мускулатуры будет иметь остроконечную форму в плечах и глубокую седловидную спину.

Когда вы выбираете козлятину у местного мясника, ищите толстые мускулы, а не мраморность. Рульки должны быть солидными и мясистыми, а не тонкими и узкими. Выбор хорошего куска козлятины очень похож на выбор хорошей баранины. Вы пойдете по форме, цвету и почувствуете гораздо больше, чем если бы смотрели на говядину.

Рецепт копченой козьей ножки

Теперь, когда наша коза полностью разобрана и готова, давайте приготовим что-нибудь для копчения. Если вы еще не пробовали нашу любимую новую игрушку, взгляните на Burch Barrel и выберите одну из них, чтобы жарить на гриле и курить все лето. Недавно мы рассмотрели их продукт, и вы можете использовать наш код BEARDEDBUTCHERS для скидки 10 %!

Для начала поднимите крышку и решетку гриля до упора, чтобы у вас было достаточно места для работы. Разожгите хороший слой углей и установите бревна в перевернутую пирамиду. Таким образом, когда бревна горят, они попадают в огонь. Для наших углей мы использовали кусковой древесный уголь от Rockwood, чтобы начать работу.

В нашем видео вы увидите, как мы жарим бок о бок с этой козой. Одна бедро без вкуса, просто настоящая сделка. Во-вторых, мы собираемся смешать оливковое масло и нашу приправу Bearded Butcher Blend Cajun, чтобы добавить пикантный вкус. Мы используем швабру, но вы можете использовать обычную кисть или даже руки, чтобы получить хороший ровный слой.

Используя несколько металлических крючков, мы собираемся повесить козлиную ногу прямо над огнем, чтобы жар и дым приготовили ее до совершенства. Это одна из особенностей Burch Barrel, которая нам очень нравится. Поскольку вы можете одновременно поднимать и опускать вытяжку и гриль, получается идеальная яма для приготовления пищи на костре.

Время, необходимое для этого, зависит от многих факторов, в том числе от того, насколько большой у вас бедра, насколько велик ваш огонь и насколько близко ваше мясо находится к пламени. Нам потребовалось несколько часов, чтобы достичь внутренней температуры около 160 градусов, что, по словам Министерства сельского хозяйства США, безопасно.

Тест на вкус

После того, как ножки долго дымились и поджаривались, пришло время подвергнуть наши усилия окончательному испытанию. Сет использует боевой нож KA-BAR, чтобы разрезать видео, так как это апокалипсис, вы можете получить его себе, если вам это нравится. Этот нож стал легендой по многим причинам, не в последнюю очередь потому, что он круто выглядит.

Одна вещь, которая нас удивила, когда мы попробовали нашего первого козленка, это отсутствие игривости и то, насколько нежным оно было на самом деле. Мы не совсем уверены, чего мы ожидали, но точно не то, что этот кусок мяса будет таким вкусным. Если это то, что готовит для нас апокалипсис, мы готовы к нему.



 ***



Бородатые мясники стараются предоставить как можно больше информации, чтобы помочь вам понять, как лучше обрабатывать и готовить мясо всех видов. Чтобы помочь вам, мы поддерживаем блог и канал YouTube с большим количеством бесплатной высококачественной информации. Bearded Butchers и Beardedbutchers.com также являются участниками партнерских рекламных программ, в том числе партнерской программы Amazon Services LLC, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на продукты, которые нам нравятся. Это означает, что The Bearded Butchers могут получить комиссию, если вы нажмете на ссылку выше и совершите покупку, используя один из наших кодов.

Самодельные козлы для изготовления металлической дверной коробки. Рисунок строительного козла. Установка своими руками. Производство металлических козлов для распиловки дров

Подобно животным, давшим им свое название, козлы надежны, крепки и обычно занимают много места. Тем не менее, предлагаемый вариант козлы можно сложить, когда он не используется, сохраняя при этом все функции, за которые ценятся традиционные козлы. Мы покажем вам, как сделать одного козла, но вы можете сделать пару или больше, воспользовавшись тем, что все инструменты уже готовы.

Вырежьте детали

1. Из досок сосны или ели сечением 19×150 мм вырежьте ножки А с припуском по длине 13 мм (см. «Перечень материалов», рис. один и 2) и поперечины V конечной длины. Подпилите детали до необходимой ширины, стараясь убрать с краев сучки и другие дефекты. На нижних концах всех ножек A сделайте скосы под углом 15°. Отрежьте другой конец каждой ноги до конечной длины. (Скос на верхнем конце ножки будет сформирован после сборки.)

2. Из доски сечением 19×200 мм выпилить половинки полки С . Сверлом Форстнера просверлите по два отверстия диаметром 38 мм в каждой из половинок (рис. 3). Проведите линии, касающиеся отверстий, и вырежьте лобзиком вырезы, служащие ручками. Гладко отшлифуйте или напилите края вырезов и отфрезеруйте 6-миллиметровые закругления на их ребрах.

3. Разрежьте доску 19×150 мм вдоль пополам и склейте две части лицом к лицу, чтобы получилась заготовка для верхней планки Д . После высыхания клея подпилите заготовку до окончательной ширины и длины.

сборная рама

1. Для соединения фахверка установите в пилу шлицевое полотно толщиной 19 мм и сделайте пробные соединения на вырубках 19 х 114 мм, установив глубину пропила на половину толщины заготовки. Выпилите в ножках А и поперечинах В вырезы для соединений половин (рис. 1 и 2).

2. Приклейте каркасы ножек A/B и закрепите их зажимами. При установке хомутов на стыках половинок, для равномерного распределения давления по всей площади склейки, под губки хомутов подложите деревянные обрезки. Проверьте прямоугольность собранных рам.

3. На верхней кромке каждой рамы A/B сформируйте скос 15° (фото A).

Настройте циркулярную пилу на резку под углом 15°, прикрепите плоскую доску к опорной раме A/B и отшлифуйте скос на верхнем крае рамы.

Финишная обработка и окончательная сборка

1. Обработайте все детали и узлы наждачной бумагой с зернистостью до 180 и сгладьте острые края. Пропылесосьте пыль и нанесите прозрачное покрытие. (Мы нанесли кистью слой полуматового полиуретанового лака.)

2. Поместите одну из рамок A/B на рабочий стол внутренней стороной вверх. Расположите петли (рис. 1) так, чтобы их цилиндры были заподлицо с верхней кромкой скоса (фото Б). Просверлите направляющие отверстия для винтов с помощью центрирующего сверла. Сделайте то же самое с другой рамой, затем прикрепите петли винтами к одной из рамок.

Чтобы выровнять цилиндр петли заподлицо с краем скоса, используйте деревянный брусок. Прикрепленная таким образом петля не будет мешать установке верхней планки D.

3. Положите половинки полки С на верстак, перевернув их вверх дном так, чтобы вырезы ручек оказались рядом друг с другом. Отцентрируйте петли по шву половинок, просверлите направляющие отверстия и прикрепите петли шурупами. Прижав собранную полку к нижней перекладине В одной из рам посередине между ножками A , отцентрируйте петли по шву и просверлите направляющие отверстия. Повторите то же самое со второй рамой, на этот раз прикрепив к ней петли с помощью винтов.

4. Удерживающая рама A/B без полки перпендикулярна другой раме A/B/C , совместите верхние петли с соответствующими направляющими отверстиями и прикрепите карты петель винтами. Затем поверните полку С на место, совместите петли с направляющими отверстиями в нижней направляющей V и вкрутите винты.

5. Собранные козлы A/B/C поставить вертикально и прикрепить верхнюю планку струбцинами D по центру. Просверлите зенковку под углом 15° (рис. 1 и 1а, фото С) . Затем просверлите монтажные и направляющие отверстия в расточенных отверстиях в верхней планке и верхней перекладине. В . (Чтобы козлы складывались, верхняя перекладина крепится только к одной раме.) Вкрутите винты.

Примечание. При резке листовых и плитных материалов глубину реза обычно устанавливают на 3 мм больше толщины материала. При этом полотно пилы уходит на поддерживающий лист предмет — верхнюю планку D — неглубокие вырезы. При проектировании козлов мы предусмотрели глубокие зенковки под винты крепления верхней планки. Это предотвращает соприкосновение пильного диска с головками винтов, сохраняя его целостность. Не приклеивайте верхнюю планку — это позволит вам заменить ее, когда в ней будет слишком много надрезов.

Складные пыльные, столярные козлы, 3.0 из 5 на основании 2 оценок

Козы — незаменимый инструмент для любой работы. Долгое время автор канала столярных мастерских своими руками использовал временные, наспех построенные козлы. И в основном на открытом воздухе. Когда мастерская появилась, встал вопрос о них в мастерской.
Эти конструкции из бревен и толстых досок, которыми я пользовался до недавнего времени, тяжелые и занимают много места. Поэтому я решил сделать козлов более пригодными для работы своими руками. Получилась очень профессиональная модель.

Много полезных вещей для плотников в этом китайском магазине.

Дизайн козла и различных опор великое множество. Но в первую очередь обратил внимание на универсальность конструкции, которая позволяет регулировать высоту опорной планки или седла, использовать козлы как мини-верстак, а также превращать их в роликовую опору для поддержки длинных заготовок. . Вот несколько примеров таких структур.
В первом мне понравилась возможность объединения нескольких пар коз в стол. Здесь подкупает простота и разборность конструкции. В них интересна реализация механизмов фиксированного изменения высоты седла. И последний мне больше всего понравился. И, в первую очередь, за счет наличия откидывающегося роликового подшипника и плавного изменения высоты седла.
Проанализировав множество вариантов, он придумал конструкцию универсального козла. Столярная эстакада состоит из сменного Т-образного седла и роликового подшипника с направляющими, вставляемыми в сквозные пазы в корпусе. В корпус врезаются ножки, соединяются поперечины, на которые устанавливается полка. Также в корпусе имеется механизм фиксации седла и роликовый подшипник.

Самое главное при проектировании столярных козлов – определить их высоту. Вообще в мастерской для удобства работы лучше всего сделать высоту всех рабочих поверхностей: козла, верстака, столешницы рабочего стола, стола циркулярной пилы и т.п., сделать их одинаковыми и соответствующими ваш рост.
Чтобы определить оптимальную для вашего роста высоту рабочих поверхностей в мастерской, выполните следующие действия. Наденьте рабочую обувь, встаньте прямо, расставьте ноги на ширине плеч, расслабьте плечи, руки опустите вдоль туловища, запястья согните так, чтобы ладони были параллельны полу. Расстояние от пола до основания ладоней и будет высотой рабочей поверхности, оптимальной для вашего роста. На рост автора видео это примерно 88 см. Соответственно, он сделал универсальные козлы с учетом этой высоты.

Размеры деталей рассчитаны исходя из того, что исходным материалом является фигурная строительная плита сечением 50х150 и 25-150 мм. После раскалывания получаются заготовки сечением примерно 45х145 и 22х145 мм соответственно.
Седло столярных козлов Т-образное состоит из двух частей. Строганные и распиленные доски толщиной 45 мм, с выбранным пазом типа «ласточкин хвост» и составным бруском, склеенным из двух реек толщиной 22 мм. Гребень тоже типа «ласточкин хвост», которым он вставляется в доску с помощью клея. Перпендикулярно краю композитного бруса в него вклеены две направляющие, также толщиной 22 мм.
Роликовая опора – еще проще. Так как Т-образного соединения нет. Роликовая опора изготовлена ​​из никелированной металлической трубы диаметром 50 мм, используемой для поддержки столешниц из стекла МДФ или ДСП. Тут не слишком умничал. При кроне на дереве диаметром 50 мм из доски толщиной 50 мм вырезали две пробки. В заглушки вставил мебельные болты диаметром 6 мм и зафиксировал их гайками. Заглушки плотно вставляются в трубу с двух сторон. Далее, предварительно надев на выступающие концы болтов шайбы, вставил их в отверстие скоб. А сами кронштейны крепились к композитной рейке саморезами. Снаружи кронштейнов через шайбы накрутил самоконтрящиеся гайки.

При выполнении любых работ, связанных с ремонтом или обслуживанием дома, требуется подняться на определенную высоту. Если стулом можно вкрутить лампочку, а стремянкой замазать маленькую трещинку, то обширная работа требует большей мобильности.

Для перемещения на высоте создаются строительные козлы, иначе называемые подмости. В строительных магазинах есть готовые конструкции, но цены идут на тысячи рублей. Их проще сделать самому, да и стоит в разы дешевле.

Конструкция строительного козла

Прежде чем приступить к изготовлению строительного козла своими руками, подбираем материалы для изготовления. Существует три основных материала, из которых изготавливаются козлы:

Так как металлические сложны в изготовлении и достаточно затратны по материалам, рассмотрим деревянные козлы.

После выбора материала стоит разобраться в условиях их использования. Если это стационарные или редко перемещаемые подмости, то стоит создать одноразовые подмости. Если коз планируется часто перемещать, выбираем складных козлов.

Перед началом столярных работ создаем чертеж и рассчитываем необходимую высоту. Стандарт комфортной работы взрослого мужчины рост 80-90 см .

Для готового изделия высота 85 см нужны ножки длина 95 см .

Длину нужно выбирать такую, чтобы при укладке сверху доски для стройки брус выступал не менее на 5-7 см с каждой стороны, но лучше брать с запасом.

Конструкция предельно проста, в раскрытом состоянии напоминает букву «А» , и имеет возможность использования как на небольшой высоте, так и с помощью двух козлов в полный рост.

Обучение

После создания чертежа необходимо решить, какой длины будет платформа, и сколько козлов для нее придется сделать. Козлы всегда создаются из двух и более – если накладная доска длинная и может пробиться посередине.

Козлы строительные разборные деревянные

Преимущество перед обычными сборно-разборными козлами в многоразовости и возможности быстрого извлечения из хранения и использования. При обычном строительстве лесов используются только доски, скрепленные гвоздями.

После завершения работы их сложно оставить на хранение в разобранном виде. Чтобы такие подмости не занимали много места, их приходится разбирать, что затруднительно, если они сделаны качественно.

Козлы разборные не занимают много места, их можно транспортировать и использовать для различных нужд, кроме их прямого назначения. Для создания козлов вам понадобятся две опоры.

Для изготовления одной опоры вам понадобится:

Как быстро сделать строительные козлы своими руками. Первый вопрос: зачем нам козы? Они чаще всего используются во время ремонта, когда необходимо установить леса для работы на потолке или верхней части стены. Но и это еще не все, если на пару козлов поставить старую дверь, получится рабочий стол или верстак. Такую конструкцию можно использовать и как временную кровать. Я не говорю, что из козла можно соорудить импровизированные качели или сделать катапульту для защиты дома.

Для изготовления пары козлов вам понадобится четырнадцать строганных досок, гвозди и саморезы.

Размеры детали:

Шесть досок длиной 800 мм. , шириной 100 мм. , толщиной 50 мм. (для горизонтального луча).
Восемь досок длиной 750 мм. , сечение 100/50 мм. (для ног).
Двенадцать саморезов длиной 80 мм. собрать двутавр.
Тридцать два гвоздя или самореза для крепления ножек.
Для облегченных козлов подходят доски меньшей толщины, например 30-40 мм.

Делаем балку.

Начнем с изготовления горизонтальной перемычки. Собирается из трех частей длиной 80 см, а в сечении должен получиться двутавровый профиль. К краям средней доски крепим верхнюю и нижнюю площадки саморезами 4/80.

С каждой стороны необходимо затянуть не менее трех винтов.

Установка ножек.

Отпиливаем ножки длиной 750 мм. , это самая популярная высота для внутренних работ, на пару изделий нужно восемь деталей. Теперь прибиваем ножки к двутавру, немного отступив от концов внутрь.

Можно прибить гвоздями, по четыре штуки в одну ножку, или вкрутить шурупы.

Саморезы лучше держатся в дереве, гвозди имеют свойство постепенно вылезать наружу и их приходится выбивать. Но нужно учитывать, что сами гвозди прочнее саморезов, особенно на выламывание.

Готовые козы.

Изделия, которые вы видите на фото, собраны из досок толщиной 45-50 мм. , именно в таком виде их можно использовать какое-то время. Если вы хотите сделать более легкий вариант, из тонких досок, то ножки нужно будет дополнительно отстегнуть. Снаружи на концах прибейте рейки к краям ножек, на высоте около 100 мм. с пола. С лицевой стороны изделия нашиты фаски, то есть тонкие дощечки (20 мм.), соединяющие две ножки, но прибитые не по прямой, а под острым углом.

(Посетили 666 раз, сегодня побывали 1)

Универсальные складные козлы значительно расширяют возможности домашнего мастера. Устройство-трансформер удобно хранить, быстро устанавливается и может быть изготовлено за несколько часов. Стоит как минимум вдвое дешевле заводских модификаций, имеет высокий ресурс.

Конструкция и варианты использования

В отличие от классического козелка, универсальный козелок складной, что облегчает хранение и транспортировку. Конструкция столярно-строительного приспособления выглядит так:

• ножки с распорками, шарнирно соединенные друг с другом
• съемная опорная балка
• завязка внизу

Устройство по умолчанию позволяет заготавливать дрова, пилить длинные пиломатериалы и поддерживать щиты строительных лесов (потребуются 2 пары козелков). К опорному брусу можно закрепить деревянную столешницу для размещения электроинструмента (например, торцовочной, сверлильной, шлифовальной машинки).

Если собрать легкий каркас из досок или фанеры, то можно соорудить большой столярный стол-верстак для сборки мебели из двух козелков.

Вырезы в опорном брусе позволяют работать с трубчатыми заготовками, прижимать ламели склеиваемых столярных деталей. С одной стороны козелка можно прикрепить лист фанеры, гипсокартона, ОСП для разметки прямого или фигурного выреза.

Бюджет своими руками

Для эстакад высотой 0,8 м действительны следующие размеры:

• ножки (4 шт.) — 0,95 м
• поперечина верхняя — 0,9 м
• распорки (3 шт.) — 0,85 м, 0,77 м и 0,7 м

Следовательно, для изготовления двух комплектов креплений потребуются пиломатериалы и крепеж в количестве:

• доска 95 х 45 мм — 5 штук по 2 м
• доска 90 x 20 мм — 1 шт. 2 м
• доска 90×20 — 1 шт. 3 м
• Болт мебельный М10х100 с гайкой — 4 шт.
• шайбы М10 — 12 шт.
• Саморезы 4 х 45 — 50 шт (по дереву)
• ремень — 2 шт.

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. Жесткого каркаса в козелках нет, поэтому «пропеллеры», доски с разницей в толщине, флеш не подходят.

Ориентировочная смета на изготовление складных универсальных козлов следующая:

• ремень — 140 руб. (2 шт. в упаковке)
• болта в комплекте — 75 руб.
Саморезы
• — 30 руб.
Плата
• — 1000 руб.

Можно уложиться в сумму 1,25 тыс. руб., то есть как минимум в четыре раза дешевле, чем при покупке готовых козелков.

Технология изготовления

Общий принцип столярного дела заключается в изготовлении деталей и окончательной сборке получившегося «конструктора. Все элементы можно обрабатывать антисептиками, антипиренами и лакокрасочными материалами, снижая расход, качественно обрабатывая сопряжения, трущиеся поверхности

вырезанные заготовки

Все детали для одной стороны ножек отмечены отдельно:

• из доски 2м получается два элемента
• разметка транспортиром начинается с самого края
• на боковой линии 45 мм под углом 65 градусов
• его продолжение на торцевой (бортовой «дюйм») линии под углом 80 градусов
• рез осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях

Второй пропил параллелен предыдущему и сделан на расстоянии 0,95 м от него. Вторую ногу разметить проще, отпилите по шаблону, который станет первой деталью.

Линия реза верхней опоры прямая (90 градусов), здесь проблем нет. Все проставки срезаны с обеих сторон под углом 80 градусов узким краем вверх. Длина заготовок разная – 0,85 м, 0,77 м и 0,7 м. Срез делается в одной плоскости, скашивать его по торцу не нужно. В результате получается комплект деталей для одного козелка.

Наиболее сложной операцией раскроя является изготовление прорезей, в которые поместится съемная верхняя опорная планка. Сиденья обозначены следующим образом:

• ножки расположены на ровной площадке в разложенном для работы виде (нижние опорные поверхности находятся на одной линии, могут опираться на длинную доску)
• срез отмечен угольником, поставленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной под прямым углом к ​​нему на расстоянии 8 см

Внимание: В данном случае 8 см — это глубина посадки опорной планки в паз, при указанных размерах она будет на 15 см выше ножек, а не вровень с ними, что позволит избежать случайных повреждений контакта с режущим инструментом.

В результате должен получиться паз, показанный на рисунке:

Перед сборкой детали лучше обработать; после сверления отверстий достаточно нанести лакокрасочные материалы на вновь созданные поверхности, чтобы обеспечить максимальный срок службы крепежа. Окрашивать ножки после сборки неудобно, так как доступ к некоторым участкам досок, соприкасающимся между собой, ограничен. Помимо лакокрасочных, могут использоваться морилки, восковые, масляные составы. Перед этим все поверхности необходимо отшлифовать.

Сборка ножек и фурнитура

Производительность устройства зависит от качества разметки отверстия под болт. Поэтому необходима предварительная примерка по технологии:

• ножка ставится на стол так, чтобы вырез нависал над столешницей (можно использовать табуретку, стул)
• опорный брус (верхний) устанавливается вертикально в паз
• вторая ножка добавляется поверх первой (штанга должна плотно входить в вырезы в обеих частях)
• конструкция временно стянута хомутом

Затем выполняются операции:

• с вертикально поставленным угольником пересечение ветвей переносится на боковую поверхность с обеих сторон конструкции
• полученные точки соединяются линией, которая становится вертикальной осью вращения
• квадрат обозначает продольную ось ноги
• на пересечении этих линий будет центр отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить вырез в бруске, прижимаемый к ножке саморезом или хомутом. Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ножек осуществляется поэтапно:

• болт проходит через одну деталь
• на него надеты две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• вторая ножка надевается на резьбовую часть
• шарнир фиксируется гайкой

В результате получается комплект из двух ножек, в прорези которых сверху легко вставляется опорная планка.

Распорки крепления

Конструкция не обладает необходимой пространственной жесткостью, разрушается от незначительных боковых нагрузок. Поэтому необходимо усилить козелок распорками:

• ножки сложены вдоль, уложены параллельно полу
• 15 см от дна отмечены на внешних частях
• применяется самая длинная прокладка (95 см)
• отверстия под саморезы просверлены для предотвращения расщепления древесины при закручивании
• крепление выполнено по одной фурнитуре с каждой стороны для обеспечения некоторой подвижности
• конструкция перевернута, отметки созданы на точно такой же высоте 15 см, только на внутренних частях
• Распорка 77 см крепится аналогично предыдущей по одному саморезу с каждой стороны

Затем крепится последняя верхняя стойка:

• универсальная эстакада раскладывается в рабочее положение
• в прорези устанавливается опорная планка
• от пазов
откладываются расстояния 20 см.
• проставка устанавливается выше этих меток
• наживляем саморезами аналогично предыдущим деталям

При необходимости производится подгонка, если все детали расположены без люфта относительно друг друга, на все проставки вкручиваются вторые саморезы.

Нижний натяжной ремень

Опорная перекладина не позволяет ножкам складываться внутрь. Однако домашний мастер может случайно сместить их наружу, конструкция «разойдется», потеряет жесткость. Для этого используется поясная стяжка, фиксирующая противоположные нижние распорки. Устанавливается по технологии:

• козелки разворачиваются
• отмечена середина нижней стойки
• сверлом на 10 мм сверлится сквозное отверстие (под болт М10)
• В 40 см от карабина ремня пробито отверстие, в которое вставляется болт

После этого достаточно зафиксировать болт с ремнем в одной проставке с гайкой, натянуть ремень вокруг противоположной прокладки, лишнюю длину отрезать.
