В этой статье мы расскажем о том, как сделать входную деревянную дверь своими руками. В настоящее время приобрести готовую входную группу не представляется чем-то особенно сложным. Но, цена такой покупки наверняка будет высока. В то же время, ставить новую дверь из магазина на дачу необязательно, так как несложную конструкцию можно собрать своими руками.

Итак, изготовление дверного полотна и сопутствующих элементов полностью оправдано. Но, перед тем как приступить непосредственно к изготовлению, выберем схему по которой будем работать и определимся с подбором производственных материалов.

Схема сборки входной двери

Требования, предъявляемые к входным дверям

Схема устройства стандартной квартирной двери

Входные двери, которые можно установить в загородном доме, должны отличать следующие качества:

• малая теплопроводность;
• устойчивость к негативному воздействию факторов внешней среды;
• устойчивость к механическим нагрузкам;
• привлекательный внешний вид;
• надёжность фурнитуры;
• доступная цена производственных материалов и, как следствие, невысокая себестоимость готового изделия.

Теперь мы знаем, какие входные деревянные двери своими руками можно изготовить, осталось выяснить, из каких материалов эти изделия можно собрать.

Выбор материалов

На фото заполнение дверного полотна утеплителем

На рынке представлен широкий выбор пиломатериалов, которые отличаются стоимостью и эксплуатационными характеристиками.

Предпочтительнее приобретать древесину хвойных пород, так как такие пиломатериалы относительно недороги, а кроме того, после дополнительной обработки отличаются высокой прочностью и долговечностью.

Древесину бука, дуба и прочих твёрдых пород брать не стоит. Во-первых, это дорого, а во-вторых, такие материалы трудно обрабатывать вручную.

Обрезная доска из древесины хвойных пород

В продаже можно встретить самую разную дверную фурнитуру, включая петли и запорные механизмы для деревянных дверей. Представленная в продаже фурнитура отличается конфигурацией, надежностью и ценой.

В качестве бюджетного варианта можем порекомендовать продукцию отечественных предприятий. Качество отечественной фурнитуры на порядок выше, чем качество “no name” изделий, предложенных на рынке.

Выбор схемы сборки

Такие чертежи входной деревянной двери своими руками может нарисовать каждый

Можно приложить немалые усилия, потратить много времени и в результате собрать красивую дверь, которая несомненно украсит ваш дом. В то же время, можно изготовить простую и, тем не менее, прочную дверь, которая будет надежной, и при этом будет неплохо выглядеть.

Рассмотрим, какова инструкция сборки простой двери с размером полотна, подобранным в соответствии с уже имеющейся в наличии дверной коробкой. В предложенной конструкции обвязка будет изготовлена из трех горизонтальных и двух вертикальных элементов.

Дверная коробка и полотно — вид сверху

Дверь, в нижней части, будет полностью закрытой (глухой). Эту часть полотна можно будет выполнить из специально приобретённой шпунтованной доски, которая в процессе монтажа будет собрана в щит.

Совет: Для того чтобы упростить сборку щита можно заготовить специальную половую доску с фрезерованной боковиной (с одной стороны шип, с другой — паз).

Верхняя часть конструкции представляется собой раму с остеклением. Остекление будет удачно сочетаться с оформлением дачной веранды.

Приступаем к сборке

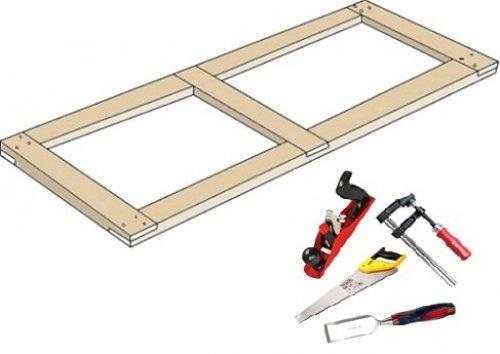

Горизонтальные планки для обвязки

1. Готовим элементы обвязки.
   Это три планки, одна из которых будет располагаться в нижней части, другая – посредине, а третья — сверху.

Нижняя и средняя планка с пазами для щита

1. 222В заготовках, которые будут расположены в верхней части и посредине, при помощи стамески выбираем углубления под шипы, как это показано на фото. Глубина выемок, а, следовательно, величина шипа должна быть не меньше 40 мм.
   Углубление делаем следующим образом:

• Размечаем контур.
• В дрель вставляем сверло диаметром 1 см и сверлим на нужную глубину два отверстия, так чтобы они располагались в крайних точках размеченного контура.
• Фиксируем доску в тисках и при помощи узкой стамески и молотка выбираем древесину из углубления.

1. 3333Изготавливаем вертикальные и горизонтальные элементы обрешётки, которые шипами встанут в предварительно выбранные пазы.
   Шипы делаем следующим образом:

• От торца доски отмеряем длину шипа и размечаем линию.
• По линии делаем надрез глубиной 3-5 мм.
• С торца на этом же расстоянии приставляем к доске топор, и нанося удары средней силы по обуху топора, снимаем слой дерева. То же самое проделываем и с другой стороны шипа.

Щит из шпунтованной доски

4. Из шпунтованной доски собираем щит, как показано на фото, который будет установлен в нижнюю обвязку.
5. В планке, которая будет установлена в нижней части двери, делаем продольное углубление по всей длине с тем расчетом, чтобы туда поместился шип крайней доски в заранее подготовленном щите.
   Поперечная планка, которая будет расположена в центральной части двери, обрабатывается таким образом, чтобы в ее нижней части был шип. При сборке этот шип войдет в паз в верхней части дощатого щита.
6. Заготавливаем боковые доски, с которыми можно будет собрать всю конструкцию воедино. В боковых досках также выбирается древесина с тем расчетом, чтобы туда встали три планки, которые мы подготовили на начальном этапе.

Сборка всех элементов воедино

7. После того как все компоненты заготовлены, можно приступать к сборке.
   Делается это следующим образом:

• Боковые доски укладываются на необходимом расстоянии друг от друга на ровное основание.
• Между ними выкладываются все остальные элементы конструкции.
• Шипы конструкционных элементов смазываются столярным клеем и вдвигаются в пазы. Для того чтобы конструкция была прочнее, соединение шип-паз снаружи прихватывается саморезом.

Остекление и фурнитура

После того как дверное полотно собрано, можно приступать к остеклению и монтажу фурнитуры.

Остекление делается при помощи реек, которые прибиваются по периметру каждого отдельно взятого сегмента рамы окошка. Толщина реек должна быть подобрана с тем расчетом, чтобы кроме них в проем поместилось стекло и штапики.

Важно: Если дверь собирается не для веранды, а для обычной прихожей, вместо остекления изготавливается такой же дощатый щит, как и в нижней обвязке

.

Примерка врезного замка

Для установки врезного замка с торца дверного полотна сверлом, а затем стамеской выбирается древесина на глубину, равную ширине корпуса замка. В полотне сверлится сквозное отверстие, в которое будет установлена сердцевина.

Установка петель

С обратного торца полотна прикладываем петли и помечаем карандашом их периметр. Затем стамеской выбираем дерево по намеченному периметру на глубину 2 мм. На подготовленный торец полотна прикладываем петли и вкручиваем шурупы.

После этого, дверное полотно прикладывается к коробке на которой помечается расположение петель и расположение замка деревянной двери. На коробке подготавливаются монтажные места для установки петель.

Вывод

Итак, вы получили общее представление о том, как выполняется сборка и установка входной деревянной двери своими руками. Следовательно, можно запастись соответствующими материалами и инструментом, для того чтобы попробовать что-нибудь сделать самостоятельно.

Остались вопросы, требующие пояснений? Больше полезных сведений вы найдете посмотрев видео в этой статье.

схемы, чертежи. Как сделать деревянную дверь своими руками

Часто люди не могут выбрать подходящую дверь из имеющегося ассортимента. Одни покупают то, что есть, а другие решают всё сделать сами. Чтобы изготовить деревянные двери своими руками, потребуется некоторое специальное оборудование для деревообработки, инструменты и, конечно, лучше иметь плотницкие навыки. Но всё же, если в наличии всего нет, то по ходу можно импровизировать и добиться необходимого успеха. Помимо этого читатели узнают, как выбрать и просушить доски для будущей двери.

Материал для двери

Обычно для изготовления деревянных дверей применяют сосну, реже — ель. Её плохо использовать для изделий, потому что в её древесине много сучьев, которые существенно затрудняют работу. Помимо этого структура волокна неоднородная и часто расслаивается. Вот по этим причинам оптимальная порода дерева, чтобы сделать деревянные двери своими руками, — это сосна.

Выбираем доски

Чтобы дверь получилась красивой и ровной, нужно тщательно выбирать доски. Они должны быть без изъянов, не иметь крупных сучьев, а также, чтобы сама структура волокон была ровной. Если на поверхности видна синева, это значит, что была нарушена технология хранения и материал начал преть. Такую древесину лучше не использовать, потому что она в дальнейшем начнёт гнить.

Сушка купленных досок

В любом случае, чтобы полностью быть уверенным в материале, его нужно высушить. Даже если он с виду готов к использованию, лучше перестраховаться, перед тем как изготавливать деревянные двери своими руками. Каждую доску нужно уложить на прокладки, которые не позволят дереву соприкасаться друг с другом. Это нужно для того, чтобы влага, содержащаяся внутри волокон, могла беспрепятственно выходить. Если этого не сделать, будет образовываться плесень, которая испортит материал.

Место, где будет сушиться древесина, должно быть хорошо проветриваемым и, желательно, чтобы температура была выше 25 °C. Этот процесс занимает от месяца до двух.

Дерево можно просушить и быстрее, поместив его в специальную камеру для этого. В ней создают температуру не более 50 °C. Если сделать её выше, то смола может вытечь, а она скрепляет волокна. Чтобы изготовленная деревянная входная дверь своими руками была прочной и долго служила, не стоит спешить в этом процессе.

Сушильную камеру можно сделать в гараже, будке необходимого размера, или автомобильном кузове. Доски укладываются, как и при сушке на открытом воздухе, перемежевывая их прокладками.

Материалы и инструменты для создания двери

• доски;
• ДВП;
• изоляция;
• клей – столярный;
• рулетка;
• уровень;
• рубанок;
• стамеска;
• дрель;
• фрезер;
• саморезы;
• петли;
• молоток;
• гвозди;
• наждачная бумага.

Хорошая деревянная входная дверь своими руками должна качественно защищать жилище не только от злоумышленников, но и от холода, а также шума. Поэтому одну сторону делают абсолютно ровной и обклеивают ДВП, на которое потом кладётся утеплитель.

По внутренним размерам дверной коробки устанавливаем габариты самой двери. Помимо этого нужно определиться с зазорами и нижним просветом. Когда всё готово, можно из листа ДВП вырезать прямоугольник, который в точности будут повторять форму и размер двери. Стоит особенно тщательно отнестись к разметке и выпиливанию углов. Все они должны быть по 90°.

Итак, обстругиваем две доски, сделав их толщиной в 5 см, а шириной 11 см. Будем создавать деревянные двери своими руками для стандартной коробки 200*90 см. Чтобы полотно не тёрлось о поверхности, а также свободно открывалось и закрывалось, нужно его размеры немного сократить. Поэтому двери будут 192*82.

Перед проектированием и сборкой двери нужно проверить геометрию коробки, чтобы её углы были чётко по 90°. Для входных дверей чаще всего изготавливают пять филёнок. Такое решение позволяет их делать из целых отрезков материала. Итак, нужно обстрогать две доски длиной 192 см, и четыре по 72 см, это с учётом шпилек 5 см с каждой стороны.

Филёнки лучше располагать симметрично, но если требуется добиться асимметричной формы, можно закрепить их как необходимо, на функционал конструкции это не повлияет. Стоит помнить о пазах в 5 см.

Когда всё готово, собирается деревянная входная дверь своими руками и проверяется всё ли ровно. При этом следят за тем, чтобы в пазах не было щелей, и в то же время шип заходил свободно. Если всё отлично, то дверь разбирают, после чего собирают обратно, но уже с клеем. Так как это дверь входная, то на неё будет воздействовать внешняя среда. По этой причине, лучше конструкцию дополнительно укрепить шкантами. Они представляют собой деревянные чопики, шириной в 1 см. Затем берём сверло такого же диаметра, и сверлим под них отверстия на стыках. Они должны проходить через шип. После этого шканты обмазывают клеем и вбивают.

Когда всё высохло, можно подравнять стыки и сточить выступающие части шкантов, чтобы поверхность была абсолютно гладкой.

Выбираем пазы

Теперь, чтобы сделать деревянную дверь своими руками, придётся поработать фрезой. Надеваем так называемую оконную фрезу. Ею нужно выбрать материал на половину толщины полотна, для установки в эти пазы филенок. Углы получатся скруглёнными, поэтому их нужно будет доработать стамеской.

Делаем филёнки

Их вытачивают из цельных частей дерева, они должны плотно входить в пазы без щелей. Одна сторона филёнки делается плоской, а с другой можно вырезать даже узор, тут всё на усмотрение мастера. Далее, эта часть двери шлифуется для более лёгкого сбора всех составляющих полотна. Филёнки должны быть вровень с поверхностью. Нельзя, чтобы какая-нибудь их часть выступала, это в последующем может привести к деформированию листа ДВП, которым дверь будет оббиваться.

Когда всё размещается идеально, можно филёнки крепить саморезами. Их нужно вкручивать под углом с той стороны, где будет ДВП. Ну и, конечно, ни один саморез не должен вылезти на лицевой части. Поэтому их размер нужно тщательно подбирать. Теперь осталось прибить лист ДВП и можно покрывать морилкой или лаком, кто чем захочет. Здесь подробно описывается изготовление деревянных дверей своими руками, пошаговая инструкция.

Установка деревянной двери

Первоначально решают, на сколько петель будет крепиться дверь. Затем тщательно размечают, чтобы всё сошлось, и при помощи саморезов закрепляют петли на полотне и коробке. Затем дверь навешивают, чтобы проверить, как она открывается и закрывается. Если всё сделано правильно, то, будучи полностью открытой, дверь будет в том же положении, как её оставили. Если же есть малейший перекос, то она будет открываться или закрываться. Регулировка и установка деревянных дверей своими руками может быть кропотливым процессом, однако его нужно сделать идеально, ведь от этого зависит комфортное проживание в доме.

Утепление деревянной двери

Чтобы внешние шумы не беспокоили, а холод не мог пройти через полотно, его нужно утеплить. Ведь если покрыть защитным слоем только деревянную дверь, она будет хорошо выполнять свои функции только в тёплое время года. Да и звуки улицы будут больше проходить. Чтобы улучшить дверь, стоит утеплить её.

Разметка

Чтобы утеплить деревянную дверь своими руками, нужно обклеить поролоном ту её половину, которая покрыта ДВП. Делать это нужно так, чтобы оставить по всему краю полотна один сантиметр свободного от утеплителя места. На него впоследствии мы будем прибивать внешний материал. В том случае если всё же поролон вылез за рамки, его нужно обрезать при помощи острого ножа.

Материал для обивки может быть разным, обычно выбирают кожзаменитель, реже ткань. Чтобы сделать всё качественно, лучше воспользоваться услугами помощника. Так утепление деревянной двери своими руками пройдёт намного быстрее и, главное, качественнее. Нужно крепить материал при помощи строительного степлера на участок шириной в сантиметр, который мы не заклеивали поролоном. Когда конец закреплён, материал разравнивают, и далее продолжают работу. Натяг должен быть равномерным, чтобы избежать складок.

Когда одна часть сделана, переходят на ту, которая напротив. Для этого один работник натягивает материал, а другой его закрепляет всё тем же степлером. Когда работа сделана, по периметру полотна нужно прибить валики, которые не дадут холодному воздуху и посторонним звукам извне заходить в жилище.

Делаем валики для двери

Из материала, которым оббивается дверь, сворачивают валики, они должны быть около сантиметра в толщину. Затем их прибивают по краям двери при помощи строительных гвоздей.

Материала для обивки лучше покупать больше, ведь он будет натягиваться и на поролон. А также из него понадобится будет сделать валики, поэтому необходимо тщательно всё просчитать.

Вот теперь всё, что касается вопроса о том, как сделать деревянные двери своими руками, чертежи, схемы и тонкости в работе, мы рассмотрели. По изображениям легко понять весь принцип, из каких частей состоит полотно. Необязательно делать дверь тех размеров, что и на чертежах, ведь проёмы и коробка бывают разные. Однако будет намного легче на их основе создать свой проект.

Петли

Чтобы дверь служила долго, нужно выбрать подходящие петли, на которых она и будет крепиться. Их есть множество видов, однако самые распространённые — это полушарнирные. Их конструкция проста, и при необходимости хозяин может легко снять дверь, подняв её вверх в открытом положении.

Также можно навесить полотно при помощи шарнирных петель. Они похожи на первые, только ось в них выкручивается. Такую дверь нельзя просто поднять, чтобы снять.

Успешной работы.

Создание высокоэффективной наружной двери

Сводка: Строитель-натуралист Бен Грэм и столяр по индивидуальному заказу Майк Лэмп демонстрируют, как они недавно спроектировали и построили деревянную дверь R-10 толщиной 3-1/2 дюйма из переработанной вишни. пиломатериалы. Детали конструкции двери, выбор продукта и выбор дизайна подробно объясняются. Во второй половине статьи показано, как Грэхем и Лэмп установили 140-фунтовую машину. дверь и интегрировали ее в оболочку дома. На чертежах в разобранном виде показано, как устроена дверь и ее сборка, состоящая из двух частей.

---

Недавно мы завершили энергетическую модернизацию 80-летнего фермерского дома в Вермонте. Многие усовершенствования, которые мы сделали, включали новые окна, новые механические системы и добавление 4-дюймовой внешней изоляции из минеральной ваты. Неудивительно, что проект также требовал новых энергоэффективных наружных дверей, дополняющих высокоэффективную оболочку дома.

Для такого сверхэффективного дома, как этот, входные двери часто закупаются в Европе, где двери с высокими эксплуатационными характеристиками более распространены, чем в Соединенных Штатах. К сожалению, большинство европейских предложений имеют гладкий современный внешний вид, и наши клиенты хотели что-то, что соответствовало бы стилю их фермерского дома. Имея ограниченные возможности, мы решили создать пару привлекательных входных дверей, которые могли бы конкурировать по эффективности с лучшими устройствами на рынке. Кроме того, мы хотели сделать это, используя общедоступные строительные материалы.

Изготовленные нами двери R-10 толщиной 3,5 дюйма изготовлены из вишни, собранной на месте. Они заполнены 2-в. изоляция из жесткой минеральной ваты и трехслойное низкоэмиссионное стекло. Мы установили двери в изготовленные на заказ косяки с важной деталью двойного уплотнения, чтобы сделать вход герметичным. Наконец, мы оснастили каждую дверь самой лучшей фурнитурой, которую только смогли найти.

Эстетика и дизайн привода

Одним из первых решений, которое мы должны были принять, было, строить ли вкладные или накладные двери. В Соединенных Штатах практически все входные двери в жилых домах являются вкладными. Дверь врезается в раму и приземляется на упор. Высокоэффективные европейские двери, которые описываются как накладные, плотно прилегают к их раме. Сторонники накладных дверей говорят, что они плотнее закрываются и поэтому более эффективны. Однако для накладных дверей требуются петли с шпунтами или столбиками, которые дороги и их трудно найти в Соединенных Штатах. Вместо того, чтобы заказывать петли из Европы за несколько сотен долларов, мы решили сделать двери вкладными и добавить второй слой уплотнителя для повышения их герметичности. 9№ 0007

Для защиты от атмосферных воздействий мы решили использовать силиконовые уплотнители от Research Conservation Technology вдоль головы и боковых косяков. Эти мягкие силиконовые уплотнители легко сжимаются, чтобы приспособиться к сезонным движениям деревянной двери, и они облегчают закрытие двери. Полосы устанавливаются в один пропил, совпадающий с кромкой шпунта двери, и во второй пропил, врезанный в применяемый упор. В нижней части двери мы установили зачистку с щеткой, чтобы закрыть дверь до порога из голубого камня.

Возможно, самым сложным аспектом дизайна дверей был поиск подходящей фурнитуры. Для высокопроизводительных домов мы рекомендуем всем нашим клиентам выбирать многозапорные замки для своих дверей. Болты вверху и внизу могут помочь предотвратить деформацию деревянной двери, повысить герметичность, обеспечивая равномерное давление на уплотнитель двери, и повысить безопасность. Многозапорные замки относительно легко получить по специальному заказу, но найти установку, которая работает с дверью толщиной 3-1/2 дюйма, не так просто. Фактически, единицы, которые мы нашли, которые подходили бы, имеют отчетливо современный внешний вид. Учитывая варианты, наши клиенты решили отказаться от многозапорного замка и вместо него установить высококачественный традиционный врезной замок от Rocky Mountain Hardware, который соответствует толщине двери и соответствует стилю загородного дома.

Другим важным компонентом было остекление, так как конструкция каждой двери включала в себя окно, тепловое слабое место любой входной двери. Чтобы сохранить эффективность, мы выбрали трехслойные низкоэмиссионные стеклянные панели от Cardinal Glass. Изолированные окна толщиной 1-9/16 дюймов имеют U-фактор 0,24, что примерно эквивалентно R-4.

Производственные петли при установке

Мы собрали двери и косяки в мастерской, чтобы упростить установку. Двери устанавливаются так же, как и любой другой предварительно навесной блок, с некоторыми дополнительными сложностями из-за их веса в 140 фунтов. вес и их двухкомпонентные косяки, которые подходят для очень толстых стен дома.

Во время установки мы уделили изоляции и герметизации столько же внимания, сколько уделили конструкции дверей, чтобы утечки воздуха не снижали эффективность дверей. Мы начали с того, что вытащили шарнирные штифты и сняли дверь с косяка. Затем мы закрепили опору домкрата со стороны петель плоскими прокладками и прикрутили дверную раму к стойкам домкрата с помощью структурных винтов, стараясь разместить винты так, чтобы они позже были скрыты примененным стопором. Затем мы установили удлинители косяков, которые соединяются со структурными косяками с помощью соединения внахлест с пазами. Стык также спрятан за упором, что делает двухсекционный косяк похожим на цельный кусок дерева. Мы тщательно приклеили дверную раму к обертке дома воздухонепроницаемой лентой, а затем заполнили раму баллонной пеной перед установкой плоского наличника, соответствующего оконному наличнику дома.

Такие двери недешевы, но стоят примерно столько же, сколько дорогие входные двери из Европы. Цены на установленное нами оборудование колеблются от 500 до 1500 долларов. Каждая дверь требовала 100 часов индивидуальной работы по дереву, 60 футов досок из вишни 4/4, 15 бонд. футов 8/4 вишни и 8 бонд. футов красного дуба 4/4. Двери превосходно показали себя в холодную зимнюю погоду Вермонта, обеспечивая комфорт домовладельцев и экономя энергию. Но более того, мы все считаем, что двери выглядят великолепно, как и все остальные, кто посещает дом.

---

Высокопроизводительные компоненты

Сверхэффективная входная дверь зависит от долговечных высококачественных компонентов. Уплотнительные прокладки, стекло и изоляция способствуют тому, чтобы дверь выглядела хорошо, экономила энергию и легко управлялась.

	Изоляционное стекло Тройное низкоэмиссионное стекло с коэффициентом U 0,24
	Уплотнение Щетка WS64 Силиконовый уплотнитель WS15 Герметик из вспененного материала GG05
	Изоляция Минеральная вата Roxul ComfortBoard IS

---

Изоляционный сэндвич

После того, как все части двери были фрезерованы, компоненты внешней стороны были собраны путем захвата шпунтовых досок, составляющих нижнюю половину двери, в склеенной раме. Крайне важно, чтобы все детали были идеально выровнены, чтобы планки, соединяющие переднюю часть двери с задней частью, подходили без проблем. Остальная часть сборки была обусловлена ​​в основном ожиданием движения дерева и вниманием к воздухонепроницаемости.

Вставьте шипы. Когда клей на внешней панели высохнет, три планки вбиваются в скользящие ласточкины хвосты. Шипы изготовлены из двух слоев белого дуба с поперечным распилом толщиной 1 дюйм. Терморазрыв XPS-пены между ними. Они удерживаются вместе с потайной 1/4 дюйма. болты.

Добавить воздушный барьер. Шпунтованные доски, из которых состоят передняя и задняя панели, герметизированы прокладками для защиты от непогоды, а воздухопроницаемый барьер на внешней стороне двери обеспечивает вторую линию защиты. Он приклеен к дверной обшивке герметизирующей лентой.	Соберите заднюю часть. С уже утепленной серединой двери с 2-дюйм. жесткая минеральная вата, доски, из которых состоит внутренняя панель двери, надеваются на ласточкины хвосты по одной. Восковая паста облегчает процесс. Центральная доска имеет выступы на обоих краях для приема досок с обеих сторон.

Приклейте панель. Соединения врезки и шипа в месте соединения дверных поручней и стоек фиксируются водостойким клеем, а затем зажимаются трубными хомутами. Временные прокладки (карточки толщиной около 3⁄32 дюйма) обеспечивают равномерные зазоры между шпунтованными досками во время сборки.	Отрежьте арочный верх. Дверь имеет арочный верх, вырезанный в три прохода с помощью фрезера на рычаге трамвая. С изогнутой верхней частью двери в качестве отправной точки позже будут изготовлены изогнутые пластины из заготовки толщиной 3/16 дюйма для верхней кромки двери, косяка головки и изогнутых упоров.

---

Тяжелая дверь в толстой стене

4-дюймовая внешняя изоляция дома означала, что дверные косяки должны были иметь ширину 11 дюймов, поэтому они были сделаны из двух частей, а стык был скрыт приложенным упором. . Ограничитель имеет два слоя мягкого силиконового уплотнителя, благодаря чему дверь герметична, но легко закрывается. Чтобы предотвратить дальнейшее проникновение воздуха, водонепроницаемый барьер дома был тщательно приклеен к косякам воздухонепроницаемой лентой.

Закрепите косяки и установите упор. После того, как боковые косяки установлены по отвесу и надежно закреплены структурными винтами, первый слой двухслойного упора крепится к головному косяку с помощью 1-дюйм. винты. Затем боковые упоры обхватываются головным упором и привинчиваются. Головки винтов будут скрыты вторым упором.	Повесить дверь. После установки упоров первого уровня дверь свешивается с петель и закрывается. Второй упор затем плотно прижимается к двери и крепится через раззенкованные отверстия, которые позже будут заполнены вишневыми пробками с соответствующей текстурой.
Вставить удлинитель косяка. После того, как оба стопорных слоя установлены, собранный трехсторонний удлинитель косяка крепится к основному косяку с помощью соединения внахлест с пазами. 1⁄4 дюйма. зазор в стыке между основным косяком и расширением косяка допускает сезонное расширение. Разрыв скрыт стопом.	Установите кожух. Косяки приклеиваются к гидроизоляционному барьеру дома с помощью герметизирующей ленты, а затем с помощью шурупов крепится обшивка. Отверстия для винтов расточены, чтобы их можно было заглушить позже.

---

A Взгляд внутрь деревянной двери с теплоизоляцией

Вертикальные доски, образующие переднюю и заднюю стороны двери, имеют непроклеенные шпунтовые соединения, которые позволяют двери двигаться при изменении температуры и влажности. Уплотнители в канавках и воздушный барьер на задней стороне передней панели обеспечивают герметичность и водонепроницаемость двери. Рельсы имеют заглушки, которые вклеены в рифленые стойки.











Дополнительные сведения см. по этой ссылке.

Загрузите модель этой наружной двери в SketchUp.

Для получения дополнительных фотографий, чертежей и подробностей нажмите кнопку «Просмотреть PDF» ниже:
