Кран гидравлический для снятия двигателя своими руками: инструкция и чертежи

Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.

Содержание

1 Особенности конструкции и принцип работы
- 1.1 Стационарные
- 1.2 Переносные
2 Основные разновидности оборудования
- 2.1 По виду приводов
- 2.2 По конструкции опоры
3 Какими свойствами должен обладать гаражный подъемник
4 Технология сборки крана своими руками
- 4.1 Схемы и чертежи
- 4.2 Выбор материала
- 4.3 Пошаговая инструкция построения

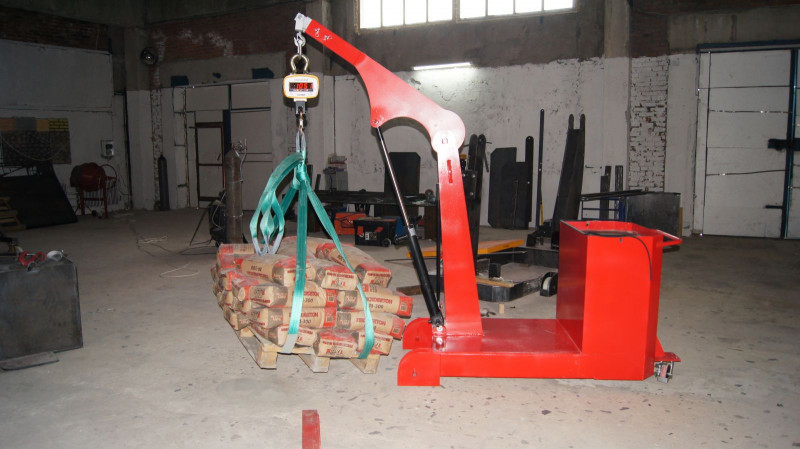

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

снятия двигателя;
подъема балок, мостов;
перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Важно заранее рассчитать место установки, так как демонтировать конструкцию без потерь не удастся.

Неотъемлемый плюс стационарного крана – большая грузоподъемность.

Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается.

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы.

Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

автоматизированная конструкция с гидроцилиндрами;
комбинированная, с гидроцилиндрами и лебедками ручного управления.

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Какими свойствами должен обладать гаражный подъемник

Имеются два основных требования: устойчивость и грузоподъемность. Второстепенные требования – возможность передвижения, вращающаяся опора, низкие опорные балки, складной механизм.

Свойства, необходимые подъемнику, рассчитываются исключительно из индивидуальных характеристик помещения.

Технология сборки крана своими руками

При наличии определенных навыков собрать механизм собственноручно не составит труда. Для этого важно составить предварительный чертеж конструкции, грамотно выбрать материалы и четко следовать инструкции сборки.

Схемы и чертежи

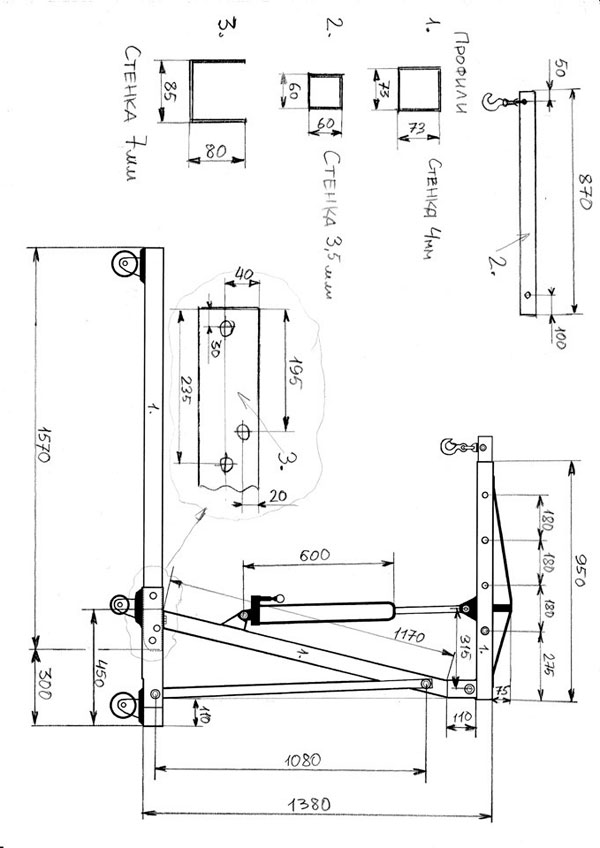

Ниже представлены примерные чертежи гидравлического крана. Точные расчеты требуется производить самостоятельно, исходя из параметров конкретного гаража.

Выбор материала

Для самостоятельного построения гаражного подъемника рекомендуется сначала закупить весь требующийся материал:

3 стальных уголка с параметрами 7.5х7.5х0.8 сантиметров.

«Червячный» редуктор, минимальная грузоподъемность которого начинается от 300 килограмм, а придаточный показатель – 60 килограмм.
Крепкая стальная плита толщиной в один сантиметр. При наличии старого станка по металлу можно ее взять из него, посторонней помощи для этого не понадобится.
Около 10 подходящих болтов.
2 плотных металлических цепи с диаметром от двух до трех сантиметров. Кран предназначается для работы с очень тяжелыми материалами – следует внимательно следить за качеством металла.
Крюк.
Стальной трос диаметром 5 миллиметров.
2 шпонки с разными параметрами в форме звездочки.

Пошаговая инструкция построения

Процесс сборки и установки самодельного гаражного крана не выглядит сложным:

стальные уголки требуется установить на параллельных стенах;
на них закрепить стальную плиту с помощью болтов «М8»;

на плите зафиксировать «червячный» редуктор;
установить шпонку большего размера на приводном вале;
на заранее обозначенном месте просверлить дырку, провести в нее цепь и сомкнуть ее в кольцо;
зафиксировать шпонку меньшего размера на выходном вале редуктора;
просверлить в плите еще 2 отверстия;
продеть через отверстия вторую цепь, где один конец окажется на маленькой шпонке, а на втором установлен крюк.

Самостоятельная установка крана имеет ряд важных преимуществ. Например, стоимость самодельного механизма почти в два раза ниже покупного.

Кран-балка своими руками

Статья обновлена 19.05.2019

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера — кран балка своими руками из подручных материалов.

Как сделать кран-балку в гараже своими руками

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
Для оснований и диагональный опор – уголок 100х100 мм.
Болты М 16 для крепления опор к штангам.
Колёса (например, от складской тележки) – 4 шт.
Ручная лебёдка грузоподъемностью до 1 т.
Трос и ролики (например, от привода дверей лифта).

Размеры указаны примерные и подлежат корректировке в соответствии с размерами вашего гаража.

Кран-балка необходим для перемещения различных грузов

Устройство кран-балки

Механизм представляет собой П-образную конструкцию (мост) с подъемным механизмом. В крупных автомастерских обе части могут быть подвижными. Мост движется по рельсам, подъёмник – по пролётной балке. В гаражах для экономии места рельсы не прокладывают, а мост оснащают колёсами.

Устройство кран-балки состоит из опор, пролетной балки и подъемного механизма. Опоры свариваются из металлических труб и швеллера. В качестве грузоподъемного механизма используется ручная или, реже, электрическая лебедка.

Краны-балки относятся к типу «управляемая с пола» в отличие от тех, которыми манипулируют из кабины. Для облегчения труда механика гаражный кран может быть оборудован электрической лебёдкой. Это увеличит расходы на изготовление и обслуживание, но при необходимости часто демонтировать двигатели и другие тяжёлые агрегаты, окупит себя. В сельской местности, где есть перебои с электричеством, недостаточная мощность или перепады напряжения, стоит отдать предпочтение ручной лебёдке. Особенно если речь идёт о личном гараже, а не частной мастерской.

Заключение

Кран-балка для гаража – незаменимый помощник в ремонте и обслуживании автомобилей. Простота и надежность конструкции, возможность использовать подручные материалы и почти вечный срок службы делают его привлекательным вариантом для частных автомастерских. На фото и видео можно в подробностях ознакомиться с особенностями изготовления и работы этого вида кранов и собрать его своими руками.

Читайте еще:

Как собрать идеальный козловой кран своими руками

Все, что вам нужно знать о создании индивидуального козлового крана

Как собрать самодельный козловой кран, соответствующий вашим потребностям

Если вы привыкли делать что-то самостоятельно, будь то полный рабочий день или работа на выходных, вам, вероятно, понадобится поднять что-то очень тяжелое. Как вы решили эту проблему? Вы звонили своим друзьям, надеясь, что они могут прийти и помочь вам? Вам пришлось потратить несколько сотен долларов на аренду погрузчика, чтобы выполнить работу? Что, если бы вы могли самостоятельно поднимать и перемещать самые тяжелые предметы, не приставая к друзьям и не тратя деньги на аренду оборудования? Вы можете проверить все эти флажки с помощью козлового крана.

Что такое козловой кран?

Козловой кран — это мостовой кран, используемый для подъема предметов, слишком тяжелых для перемещения вручную. В них используется одинарная двутавровая балка с отдельно стоящими опорными стойками. Подъемник и кран могут быть мобильными или стационарными, как и сам кран. Его не нужно прикреплять к зданию для поддержки, что делает козловой кран идеальным средством для перемещения любого количества тяжелых предметов вверх, вниз, из стороны в сторону или вперед и назад.

Возможно, вы видели большие промышленные козловые краны, перемещающие контейнеры на отгрузочной площадке. Вы действительно можете воссоздать эту мощную силу в меньшем масштабе, что идеально подходит для вашей личной мастерской. Козловые краны можно приобрести в готовом виде, но невозможно получить по-настоящему персонализированную конструкцию козлового крана, покупая готовую продукцию. Они также могут быть значительно дороже, чем индивидуальные версии, которые вы создаете самостоятельно. Вместо этого вы можете построить свой собственный самодельный козловой кран, который соответствует вашим потребностям.

Многие владельцы мастерских находят козловые краны полезными для многих целей. Будь то подъем двигателей или других автомобильных деталей, подъем валунов или столярного оборудования в грузовики для перевозки на рабочие места, самодельный козловой кран может быть похож на бесплатного работника. Они могут предложить большую грузоподъемность, чем несколько мужчин, и всегда готовы к работе.

Существует множество способов построить козловой кран, подходящий для вашей мастерской.

Варианты конструкции козловых кранов так же безграничны, как и способы их использования. В этой статье мы рассмотрим ваш стиль козлового крана и выбор материалов, основные компоненты самодельного козлового крана, некоторые меры предосторожности при использовании и важные советы по безопасности.

Вопросы стоимости: новый козловой кран или козловой кран, сделанный своими руками

Прежде чем принять решение о строительстве козлового крана с нуля, подумайте, может ли простая покупка козлового крана быть для вас правильным выбором. Если у вас меньше опыта, ограниченная потребность в настройке и больший бюджет, сборный кран может быть именно тем, что вам нужно. На рынке представлено множество сборных козловых кранов различных размеров и стилей. Если вы ищете индивидуальную модель, подходящую для ваших уникальных потребностей мастерской, вы будете очень признательны за создание козлового крана с нуля с использованием настраиваемого набора профессионально разработанных чертежей козлового крана.

Как и в любом другом проекте, вы должны убедиться, что козловой кран, который вы хотите, соответствует вашему бюджету, а также размеру вашего гаража или производственного цеха. Давайте взглянем на ориентировочные затраты на приобретение новых и построенных с нуля проектов козловых кранов.

Покупка нового

Когда дело доходит до покупки нового сборного козлового крана, стоимость не знает границ. Меньшие краны можно купить примерно за пятьсот долларов, а более крупные и мощные краны стоят десятки тысяч. Кран грузоподъемностью 2 тонны может легко стоить от 2000 до 5000 долларов и более. Имейте в виду, что в цену рамы часто не входит подъемник в сборе, так как они обычно продаются отдельно. Желаемая грузоподъемность также повлияет на стоимость, поскольку более высокая грузоподъемность ведет к большей цене. Когда ваш новый кран прибудет, его все равно нужно будет собрать.

Сборка козлового крана своими руками по чертежам самодельных козловых кранов

Когда вы строите свой собственный кран с помощью профессионального набора чертежей самодельных кранов, вы можете сэкономить значительную сумму денег. Приобретая компоненты на месте, вы можете сэкономить на доставке. Вы можете следить за распродажами различных компонентов, покупать качественные бывшие в употреблении детали и перепрофилировать любое имеющееся у вас оборудование для выполнения работы. Свалки и переработчики металла, поставщики промышленной стали или аукционы могут быть золотыми приисками при поиске материалов и деталей с ограниченным бюджетом.

Когда вы строите самодельный козловой кран, у вас есть свобода как во времени, так и в ресурсах. Это позволяет снизить расходы и проявить творческий подход. В то же время вы по-прежнему пользуетесь рекомендациями экспертов, используя проверенные и надежные планы козловых кранов. Если вы купили козловой кран «сделай сам», продолжайте читать, пока мы обсуждаем различные типы кранов, материалы и дополнительные соображения.

Изучите профессионально разработанные чертежи козловых кранов

$14,95 Добавить в корзинуЗагрузкаГотово
$14,95 Добавить в корзинуЗагрузкаГотово
$18,95 Добавить в корзинуЗагрузкаГотово

Схемы и назначение козловых кранов своими руками

Проектирование самодельного козлового крана начинается с понимания вашей цели. Хорошо подумайте о том, как вы планируете использовать свое новое оборудование и где оно будет расположено. Эти факторы будут определять тип крана, который вы выберете, материал, который вы используете для его изготовления, должен ли он быть мобильным и многое другое.

Прежде чем приступить к работе, вы хотите убедиться, что конструкция козлового крана соответствует вашим потребностям. Недооценка веса, который вам нужно переместить, может привести в лучшем случае к тому, что ваша тяжелая работа будет потрачена впустую, а в худшем — к опасной аварии. Имея дело с тяжелым грузоподъемным инструментом, таким как самодельный козловой кран, лучше перестраховаться. Если ваш козловой кран, сделанный своими руками, будет находиться на открытом воздухе, вам также следует подумать о защите его атмосферостойкой краской.

Возможно, у вас уже есть несколько вариантов работы с козловым краном, сделанным своими руками, так что давайте углубимся в детали. Во-первых, мы рассмотрим грузоподъемность и три основных типа конструкции козловых кранов, чтобы вы могли начать думать о том, какой из них лучше всего соответствует вашим потребностям. Далее мы обсудим различные компоненты, которые вам понадобятся для создания собственного козлового крана, а также различные типы доступных планов.

Грузоподъемность: сколько вам нужно поднять?

Схемы проектирования самодельных козловых кранов охватывают нагрузки от 500 фунтов до более чем двух тонн. Краны, поднимающие более легкие грузы весом до 500 фунтов, могут быть сделаны из дерева, а краны, предназначенные для работы с более тяжелыми грузами, должны быть изготовлены из стали. Подумайте о самом тяжелом предмете, который вам нужно поднять, и начните свой план с него.

Грузоподъемность обычно делится на четыре категории: до 500 фунтов, до 1000 фунтов, от 1000 до 2000 фунтов и полные две тонны плюс. Как правило, чем выше грузоподъемность, тем выше стоимость строительства козлового крана, поэтому имейте это в виду, когда вы балансируете свои потребности в грузоподъемности и свой бюджет. Прежде всего, вам нужно помнить о безопасности и следить за тем, чтобы вы не строили кран слишком малой грузоподъемности.

Три типа конструкции козловых кранов

Когда дело доходит до сборки самодельного козлового крана, у вас есть три основных варианта: фиксированный, регулируемый и телескопический. Давайте разберемся, что представляет собой каждый тип, как их лучше всего использовать, а также плюсы и минусы каждого из них.

Фиксированная конструкция козлового крана

Стационарная конструкция относится к высоте крана. Высота балки в этом типе крана не регулируется. Если вы планируете перемещать один и тот же тип груза снова и снова или вам не нужны большие различия, этот стиль может подойти вам. Небольшие магазины часто находят стационарный кран именно тем, что им нужно.

Конструкция козлового крана с фиксированной высотой проще в изготовлении, дешевле и при этом обладает преимуществами мобильности. Однако ему не хватает универсальности, присущей регулируемым или телескопическим конструкциям. Его экономичность часто делает его идеальным для нечастых или повторяющихся подъемов. Здесь вы можете найти планы козловых кранов, созданные профессионалами отрасли для этого типа конструкции.

Конструкция регулируемого козлового крана

Балку регулируемого крана можно перемещать вверх и вниз в зависимости от выполняемых работ. Хотя регулируемый кран немного сложнее стационарного, он по-прежнему является относительно простым строительным проектом и дешевле, чем телескопический вариант. Балка не может быть перемещена при подъеме объекта. 9№ 0007

Этот кран идеально подходит для подъема двигателей легковых и грузовых автомобилей, а также для погрузки или разгрузки кузовов грузовиков и прицепов различных размеров. Регулируемые козловые краны часто используются в сварочных или производственных цехах для подъема деталей и оборудования. Вы можете построить регулируемый козловой кран своими руками с нуля, используя эти профессиональные чертежи.

Конструкция телескопического козлового крана

Последним и наиболее универсальным вариантом является телескопический козловой кран. Телескопические краны, способные поднимать до двух полных тонн груза, являются отличным выбором для коммерческих гаражей и мастерских. Основным преимуществом телескопической конструкции является простота подъема и опускания балки. Вы также можете добиться ровной рабочей зоны на неровной местности с помощью телескопического крана, потому что вы можете поднять один конец балки выше, чем другой. Существует риск того, что предмет сдвинется на балке, если цилиндры выйдут из строя. Однако при соответствующем уходе этот риск минимален.

Из-за своей универсальности и большей грузоподъемности телескопические краны сложнее в изготовлении. У них есть дополнительные расходы из-за деталей, которых нет у других кранов, включая два домкрата с цилиндрическим домкратом или тросовые лебедки. Тем не менее, вы можете сэкономить на расходах, следуя набору профессиональных чертежей и самостоятельно изготовив козловой кран с функцией телескопирования.

Конструкции стреловых кранов и конструкции козловых кранов

При поиске подходящего крана для вашей мастерской или работы вы можете столкнуться с конструкциями стреловых кранов. Как и козловые краны, стреловые краны поднимают тяжелые предметы с помощью лебедки с цепью или тросом, но у них есть одна нога со стрелой или рычагом, к которому прикреплена лебедка. Конструкции стреловых кранов отличаются от конструкции козловых кранов тем, что они полностью стационарны, крепятся к полу с помощью болтов или зацементированы. Их также можно прикрепить к стене. Эти краны способны поднимать очень тяжелые грузы, а более крупные стреловые краны способны поднимать до 15 тонн. Они сделаны только из стали и хорошо подходят для стационарных рабочих мест.

Конструкции стреловых кранов варьируются от довольно простых до более сложных. Они требуют бетонного фундамента в зависимости от веса, который необходимо поднять. Конструкции стреловых кранов настраиваются в зависимости от грузоподъемности, площади вращения, высоты крана и т. д. Если ваша работа связана с подъемом тяжелых предметов в одном и том же месте снова и снова без необходимости мобильности, вы можете вместо этого рассмотреть конструкции стрелового крана. В некоторых ситуациях может быть полезной установка, включающая комбинацию стрелового крана и козлового крана.

Роликовый козловой кран против мостового цехового крана

Хотя большинство чертежей козловых кранов, сделанных своими руками, предназначены для крана на колесах, для нужд вашего цеха может не потребоваться мобильный тяжелый подъемник. В таких ситуациях стационарный мостовой кран может оказаться именно тем, что вам нужно. Эти краны похожи на козловые краны, но вместо того, чтобы подъемник перемещался между двумя опорами, он находится на балке, называемой мостом, которая перпендикулярна еще двум балкам, называемым взлетно-посадочными полосами. Взлетно-посадочные полосы крепятся к четырем колоннам, по две с каждой стороны. Тележка может двигаться из стороны в сторону по мосту, а мост может двигаться вперед и назад по взлетно-посадочным полосам.

Эти мостовые краны идеально подходят для подъема крупногабаритных грузов, таких как автомобильные двигатели, а также для погрузки и разгрузки грузовиков и прицепов. Они могут легко управляться одним пользователем и предлагают очень эффективное использование пространства в вашем гараже или магазине. Эти типы магазинных кранов можно приобрести в комплектах, которые вы собираете самостоятельно, легко обходясь во многие тысячи долларов за кран грузоподъемностью 2000 фунтов. Более бюджетный вариант — построить собственный мостовой кран грузоподъемностью в одну тонну самостоятельно, следуя набору профессиональных планов. Эти планы включают в себя полные чертежи для создания вашего цехового крана, а также детали материалов и изготовления.

Компоненты самодельного козлового крана

Каждый кран немного отличается в зависимости от типа и предполагаемой функции. Тем не менее, в конструкции любого козлового крана вы найдете три основные части: раму, колеса и подъемник в сборе. Как мы увидим, существует множество вариантов и разновидностей этих различных компонентов.

Варианты рамы

Рама состоит из двух ножек с каждой стороны, как правило, в форме А-образной рамы. Рамы самодельных козловых кранов могут быть изготовлены из дерева, стали или алюминия. Каждый материал имеет свои преимущества и недостатки.

Деревянные козловые краны, как правило, дешевле и способны выдерживать меньший вес, но в зависимости от того, для чего вам это нужно, деревянный козловой кран, сделанный своими руками, может быть всем, что вам нужно. Имейте в виду, что древесина реагирует на изменения времени и погоды, что приводит к повреждению, износу конструкции и постепенной потере баланса и прочности.

Древесина также может расширяться и сужаться под дождем, что затрудняет правильную калибровку груза. Также сложнее создать мобильную тележку на деревянной балке, поэтому портал своими руками из дерева представляет собой скорее стационарную конструкцию как по подвижности, так и по грузоподъемности.

Наиболее распространены стальные козловые краны, и большинство чертежей козловых кранов предназначены для стальных кранов. Если вы планируете поднимать 500 фунтов или более, вам нужно найти стальную конструкцию козлового крана «сделай сам». Строительство козлового крана из стали дороже, чем из дерева, но он может выдерживать гораздо большую нагрузку, но при этом его относительно легко построить.

Сталь, поскольку она представляет собой сплав, корродирует или ржавеет медленнее, чем чистые металлы. Стальные краны не портятся и не деформируются, как деревянные краны, но они требуют покраски или защиты от непогоды, если они будут храниться снаружи. Также намного проще установить мобильную тележку для перемещения полезного груза из стороны в сторону на стальной балке.

Большинство небольших мастерских получают большую общую выгоду от использования стального самодельного козлового крана по сравнению с деревянным или даже стреловым краном, который крепится в одном месте. Планы стальных козловых кранов легко дают среднему гаражу наибольшую отдачу от затраченных средств.

Алюминий

Наконец, некоторые козловые краны изготовлены из алюминия. Алюминиевые краны легкие, что делает их очень мобильными. Однако сделать конструктивно прочный козловой кран из алюминия сложно. Как правило, это не рекомендуется в качестве проекта «сделай сам» для среднего владельца гаража или магазина.

Алюминий не ржавеет, как железо, но он реагирует на естественные силы и медленно подвергается коррозии из-за окисления, поэтому для его защиты необходимо принять покраску и другие меры предосторожности. Еще одна проблема с алюминием заключается в том, что он сплавляется с разнородными металлами, если с ним плохо обращаться, как в случае стальных болтов с алюминиевым каркасом. Однако, если ваша ситуация требует легкого мобильного крана для перемещения с места на место, вы все равно можете получить то, что вам нужно. Если алюминий действительно то, что требуется вашей работе, покупка крана будет лучшим выбором, чем его сборка самостоятельно. Будьте готовы заплатить от 3000 до 6000 долларов и более за алюминиевый кран, который вы соберете сами.

Какой тип козлового крана лучше всего подходит для вас?

$14,95 Добавить в корзинуЗагрузкаГотово
$14,95 Добавить в корзинуЗагрузкаГотово
$18,95 Добавить в корзинуЗагрузкаГотово

Посмотреть другие планы DIY

Завершение рамы: балки, ролики и подъемники

Рама считается завершенной, когда две ножки соединены балкой сверху. В зависимости от типа крана, который вы строите, балка может быть подвижной или статической.

Одинарная или двойная балка

Одинарная или двойная балка Балка состоит из одинарной или двойной балки, по которой перемещается тележка подъемного механизма для перемещения полезного груза из стороны в сторону. Одинарная балка менее сложна и менее дорогая. Его легче устанавливать и обслуживать, что делает его хорошим вариантом для большинства малых и средних мастерских и гаражей.

Конструкция двухбалочного козлового крана более мощная. Он имеет более высокую грузоподъемность и предлагает большую высоту крюка, чем одинарная балка. Он также может включать специальные функции, такие как служебные проходы и освещение, которые могут быть проблемой для конструкций с одной балкой. Двойные балки предназначены для частого подъема тяжелых грузов и часто используются в промышленных условиях.

Подъемник и тележка

Наконец, к балке прикрепляется подъемник и цепь или трос. Для большинства самодельных кранов есть три варианта подъема козловых кранов: ручная цепная таль, электрическая цепная таль и электрическая канатная таль.

Ручные цепные тали очень распространены в проектах козловых кранов, сделанных своими руками. Они относительно недороги и способны выполнять множество различных подъемных задач, но требуют больших физических усилий. Электрические цепные тали выполняют те же задачи, что и ручные цепные тали, но могут выполнять их быстрее. Они также довольно долговечны, но стоят дороже. Электрические канатные тали чрезвычайно удобны. Они выполняют большую часть работы за вас и способны поднимать столько, сколько может выдержать ваша рама, в зависимости от модели.

Хотя это и можно починить, очень удобно иметь подъемник на тележке. Это позволяет перемещать груз из стороны в сторону, что значительно упрощает регулировку положения. Они могут быть ручными или электрическими. Тележки продаются как по отдельности, так и в комплекте с цепью или тросом и крюком.

Самоустанавливающиеся колеса

Большинство проектов козловых кранов, сделанных своими руками, требуют, чтобы кран был мобильным, поэтому рама будет включать в себя комплект колесиков. Колеса могут быть изготовлены из стали, чугуна, фенольной смолы, твердой резины или полиуретана. Колеса из кованой стали и чугуна, как правило, легче катить, но они могут повредить пол и издавать шум при движении. Колеса из фенольной смолы устойчивы к температурам до 300 градусов, не становятся «плоскими пятнами» при оставлении под нагрузкой и устойчивы к маслам, газам и жирам. Плесень на резиновых роликах идеально подходит для скользкой рабочей зоны и бережно относится к полу, но имеет меньшую грузоподъемность и, как правило, оставляет следы. Полиуретановые колеса легче перемещать, они тише и бережнее относятся к полу, что делает их наиболее распространенными колесами в промышленных условиях.

Колесики могут быть жесткими или поворотными. Жесткие ролики имеют жесткую вилку и колесо в сборе и не вращаются. Если вы ищете самодельный козловой кран, который мог бы двигаться вперед и назад без вращения, жесткий кран для вас. Однако, если вам нужно, чтобы ваш кран был более маневренным, обратите внимание на поворотные ролики.

Поворотные самоустанавливающиеся колеса имеют поворотную вилку и узел колеса, соединенные с опорами крана с помощью верхней пластины. Ножки с самоустанавливающимися колесами прикреплены к нижней части вилки. Они позволяют крану двигаться в любом направлении, в том числе полностью вращаться вокруг. Это значительно упрощает маневрирование в ограниченном пространстве, а также повышает общую мобильность. Мобильные козловые краны часто имеют два жестких ролика и два поворотных ролика. Если вы планируете использовать свой кран в очень труднодоступном месте, вам следует подумать о том, чтобы сделать все четыре колеса поворотными роликами для максимальной маневренности.v

Какой бы тип крана вы ни выбрали, обязательно убедитесь, что ролики достаточно прочные, чтобы выдержать вес вашего самодельного крана и груз, который вы поднимаете. Легкие ролики могут выдерживать только от 400 до 500 фунтов, что делает их слишком слабыми для работы с большинством кранов. Ролики средней грузоподъемности могут выдерживать до 1500 фунтов, а тяжелые — до 25 тонн. При выборе ролика не забудьте включить вес крана в дополнение к полезной нагрузке. Вы также должны убедиться, что у вас есть способ зафиксировать колеса на месте, чтобы кран не смещался при подъеме груза.

Как жесткие, так и поворотные ролики поставляются с тормозами или замками. Одним из удобных типов является пассивный поворотный замок, который представляет собой поворотный ролик с полным диапазоном, который может полностью блокироваться, но также позволяет двигаться прямо вперед и назад с помощью специального механизма блокировки. На самом деле поворотные замки на колесиках могут быть разработаны по индивидуальному заказу для специальных применений, но для большинства целей вы можете найти готовые версии, которые удовлетворят ваши потребности.

Использование самодельного козлового крана: распространенные ошибки

Создание самодельного козлового крана может быть рискованным занятием, как и его эксплуатация. Тяжелая атлетика может пойти наперекосяк в любой момент, если вы не будете внимательны. Когда случаются аварии с кранами, они, как правило, бывают серьезными, а иногда и со смертельным исходом. Держите себя и свой магазин в целости и сохранности, последовательно следуя протоколам безопасности.

После сборки козлового крана своими руками уделите пристальное внимание своим процессам и не отвлекайтесь во время его использования. Вот несколько конкретных моментов, о которых следует помнить.

Ограничения по нагрузке

Обязательно научитесь работать в рамках всех установленных пределов нагрузки. Прочность вашего крана зависит от его самого слабого звена, поэтому помните, что это за точка, сколько он может безопасно выдержать, и оставайтесь в пределах этого веса.

Подъемные механизмы

Помимо грузоподъемности крана, следующим по важности фактором являются подъемные механизмы. В случае козлового крана выход из строя тележки может привести к катастрофе. Убедитесь, что все компоненты находятся в хорошем состоянии.

Регулировка высоты

Высота и ширина крана влияют на грузоподъемность крана. Обязательно спланируйте свой подъемник заранее и отрегулируйте его соответствующим образом, прежде чем начать работу.

Поддержание ровного положения

При подъеме груза убедитесь, что ножки установлены ровно и без отклонений по высоте. Кран, находящийся вне уровня, может повлиять на подъемный механизм и грузоподъемность крана, а также привести к несчастным случаям.

Характер нагрузки

С катящимися и динамическими нагрузками необходимо обращаться осторожно, поскольку они имеют тенденцию раскачиваться или подпрыгивать при подъеме краном. Будьте терпеливы при обращении с такими грузами, так как они могут выйти из-под контроля и привести к несчастным случаям.

Подвесные цепи и инструменты

При работе с краном помните о свисающих цепях, инструментах, грузах и других опасностях. Убедитесь, что эти опасные места находятся либо в стороне от вашего пути, либо хорошо обозначены, чтобы вы могли легко их избежать. То же самое касается любых опасностей, которые могут возникнуть на земле.

Падающие грузы и ошибки пользователя

Несчастные случаи с краном часто связаны с падением материалов, включая небрежность и ошибки пользователя. Ухудшение зрения, проскальзывание полезной нагрузки, двойная блокировка (когда узел крюка касается конца стрелы) и механическая поломка часто играют роль в авариях.

Перегрузка

Перегрузка может привести к чрезмерной нагрузке на конструкцию крана, что может привести к его необратимому повреждению. Перегрузка происходит не только из-за ошибки в суждении или просчета веса. Это также может произойти, если груз начинает раскачиваться или тянуться, неисправны компоненты или боковая загрузка стрелы.

Недостаточное внимание к любому из этих факторов может привести к серьезному повреждению имущества, травмам или даже смерти. Чтобы избежать этих несчастных случаев, инструменты и материалы должны быть надлежащим образом закреплены на рабочей площадке, необходимо носить надлежащее защитное снаряжение и строго соблюдать все протоколы безопасности, чтобы обеспечить безопасность себя и своего козлового крана.

Использование самодельного козлового крана: общие правила безопасности и запреты

Безопасность всегда должна быть главным приоритетом при использовании любого крупногабаритного оборудования, и самодельный козловой кран не исключение. Вот несколько общих советов и советов по безопасности, чтобы ваш кран и ваше тело не пострадали до, во время и после использования.

ВСЕГДА проверяйте и перепроверяйте ход, подъем и грузоподъемность козлового крана. для груза, который вы планируете поднимать.

Перед подъемом НЕОБХОДИМО убедиться, что кран не поврежден и не изношен. Убедитесь, что все его операции полностью функциональны.

НЕОБХОДИМО использовать смягчители для острых углов, чтобы стропы не порвались при использовании строп или веревок, и проверяйте их на наличие повреждений или растяжений перед использованием.

Компоненты крана, такие как стропы и канаты, НЕОБХОДИМО хранить в прохладном, сухом месте, где они не подвергаются воздействию влаги.

НЕОБХОДИМО содержать территорию в чистоте, особенно при погрузке и разгрузке. Убедитесь, что все в этом районе знают, что кран используется, и держитесь подальше, если они не участвуют в работе.

НЕ входите в лифт с командой без субординации. Убедитесь, что вы поддерживаете четкую связь со всеми, кто вместе с вами использует кран, чтобы каждый человек знал свою работу заранее.

НЕ используйте кран слишком близко к источникам электроэнергии. 50% несчастных случаев с козловыми кранами происходят, когда оборудование контактирует с электричеством во время работы.

НЕ спеши. Все подъемные работы должны выполняться с терпением и осторожностью, чтобы избежать раскачивания груза.

НЕ поднимайте груз выше высоты, необходимой для его перемещения.

ЗАПРЕЩАЕТСЯ оставлять без присмотра поднятый груз на козловом кране.

Ваш самодельный козловой кран начинается с качественной конструкции козлового крана своими руками

Вы обдумали свои потребности, провели исследование и решили, какой тип крана вам нужен. Но прежде чем приступить к сборке козлового крана, вам понадобится качественный набор чертежей козлового крана. Профессионально разработанные чертежи самодельных кранов проведут вас через весь процесс, точно расскажут, какие инструменты и материалы вам понадобятся, и при этом дадут вам свободу настройки крана в соответствии с вашими потребностями.

Как и в случае любого тяжелого проекта «Сделай сам», вы принимаете на себя риск повреждения или травмы при сборке козлового крана и его использовании. В то время как планы Gizmo предоставляют высококачественные, проверенные и повторно протестированные чертежи козловых кранов своими руками, мы не можем учитывать бесконечные переменные, которые входят в создание самодельного козлового крана, окружающую среду, в которой он будет построен, используемые материалы или как он используется. Пожалуйста, ознакомьтесь с нашим заявлением об отказе от гарантий и обязательно создайте свой козловой кран своими руками с учетом вашей личной безопасности.

Создание козлового крана с нуля — это не просто бюджетный вариант, это отличный способ повысить функциональность, безопасность и возможности вашей мастерской так, как это подобает самостоятельному человеку, занимающемуся своими руками. Посетите наш магазин чертежей кранов и найдите подходящий набор чертежей козловых кранов «сделай сам», чертежей стреловых кранов или чертежей заводских кранов для вашего нового партнера по подъему тяжелых грузов.

Подъемник двигателя Схемы Самостоятельная мастерская Кран для гаража Система подъема гаража

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

В наличии осталось 3 шт.

Цена: €9,04

Загрузка

Мало на складе

С учетом НДС

877 продаж |

3,5 из 5 звезд

Вы можете сделать предложение только при покупке одного товара

Рекомендации по загрузке

Загрузка

Перечисленные 3 апреля, 2023

43 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в отношении контента для взрослых

Товар на продажу…

не ручная работа

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Все категории

Товары для рукоделия и инструменты

1 товар добавлен в корзину

Посмотреть корзину и проверить

Сопутствующие товары, которые могут вам понравиться

Практика письма кистью для начинающих | Руководство по практике каллиграфии | Рабочий лист почерка
реклама от GratitudeNotebook
Реклама магазина GratitudeNotebook
БлагодарностьНоутбук Из магазина GratitudeNotebook
от €13,54
Психиатрическое руководство по изучению психического здоровья | Уход за психическим здоровьем | Исследование психиатрического ухода | Учебное пособие по сестринскому делу | Психические расстройства
реклама от PrintableTreasurebyA
Реклама магазина PrintableTreasurebyA
Версия для печатиTreasurebyA Из магазина PrintableTreasurebyA
€7,03
The Ultimate Nursing School Bundle, Учебное пособие по сестринскому делу, Основы сестринского дела, Заметки для студентов сестринского дела, Цифровая загрузка
реклама Nurseclub
Реклама магазина Nurseclub
Нюрсеклуб Из магазина Нурсеклуб
€51,70
Эльф отчитывается ежедневно, еженедельно или время от времени отчитывается перед Дедом Морозом.
