75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость;
• эстетичность, изделие достаточно привлекательно выглядит;
• высокие качественные характеристики;
• продолжительный срок эксплуатации;
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

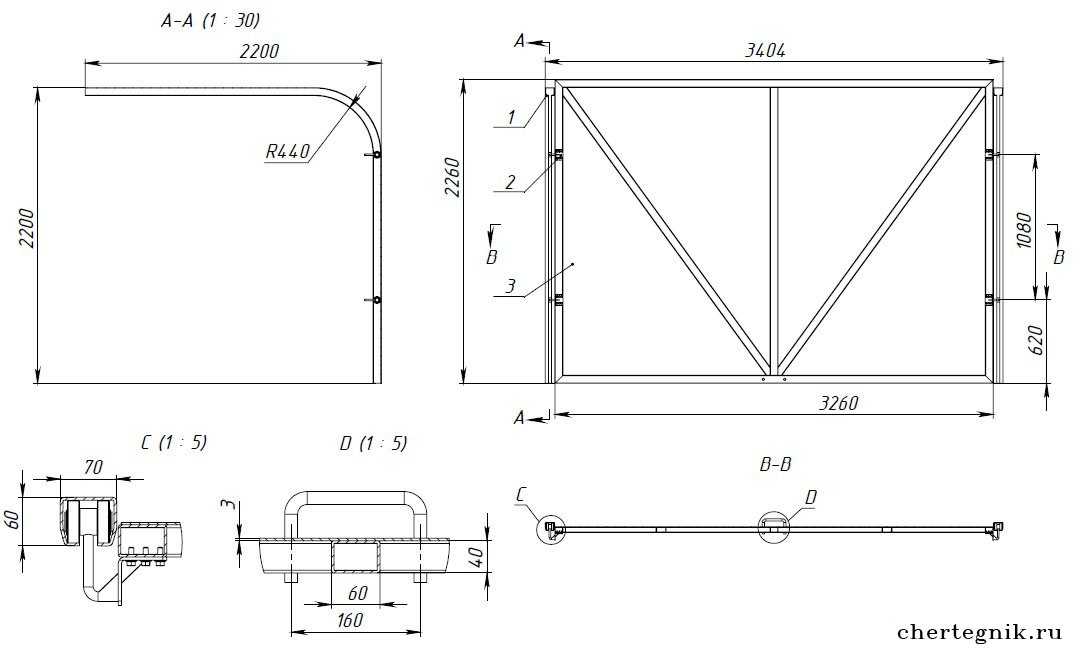

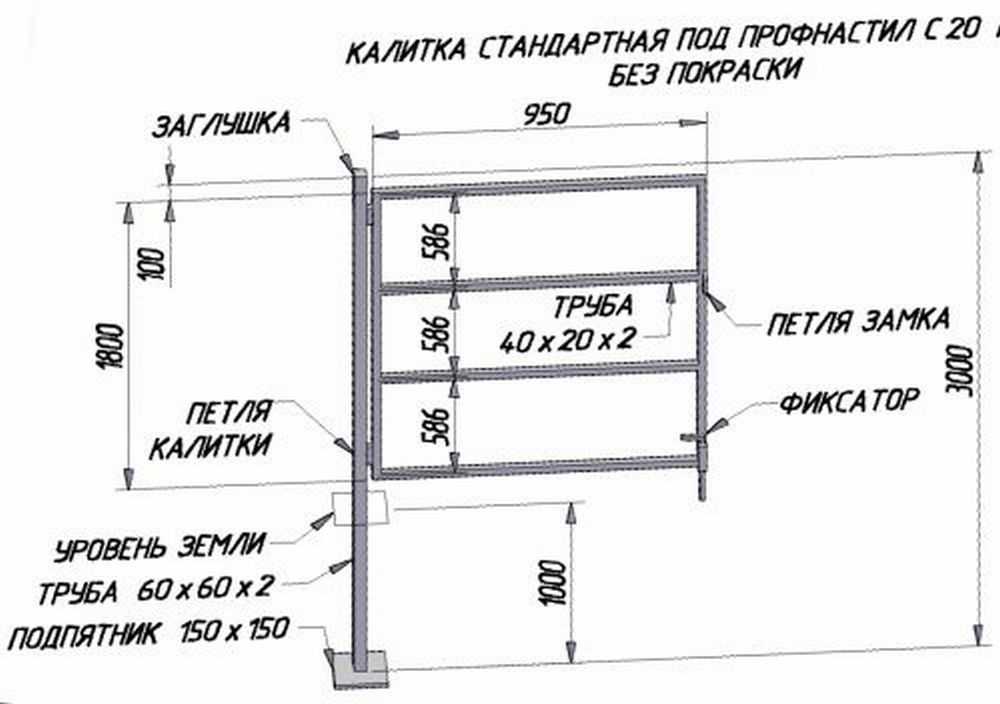

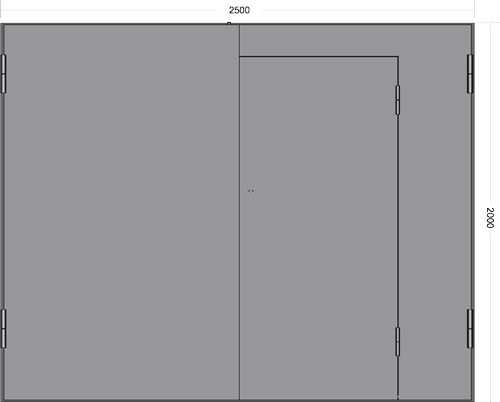

Фото чертежей ворот

Также рекомендуем посетить:

• Автоматические ворота
• Привод для ворот
• Распашные ворота
• Сварной забор
• Рулонные ворота
• Раздвижные ворота
• Калитка из профнастила
• Зеленый забор
• Кованые ворота
• Калитка своими руками
• Ворота с калиткой
• Металлические ворота
• Замок на калитку
• Высота забора
• Забор из сетки-рабицы
• Откатные ворота
• Декоративный забор для дома и дачи
• Кованые заборы
• Кирпичный забор
• Гаражные ворота
• Забор для дачи
• Красивые заборы
• Забор из штакетника
• Забор из камня
• Забор для дома
• Забор из профнастила
• Бетонный забор
• Ворота из профнастила

Чертежи откатных ворот — бесплатно.

Откатные ворота своими руками

8 декабря 2021

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»

То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.

Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:



БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5. Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800.

Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.
