Защитный слой бетона для арматуры: минимальная толщина

Защитным слоем бетона называется слой смеси от арматуры до поверхности. Для нормального взаимодействия арматуры с бетоном и корректного функционирования железобетонных блоков необходимо правильно рассчитать толщину защитного слоя. Он защищает арматуру от коррозии и нагрева.

От чего зависит толщина?

В соответствии с типом железобетонных конструкций и диаметром стержней арматуры определяют минимальную толщину слоя. Для конструкций разных типов и диаметров стержней приняты нормы, различающиеся для поперечной и продольной арматуры.

Минимальная толщина защитного слоя бетона, используемая для продольной арматуры (напрягаемой и ненапрягаемой), ограничена диаметром стержня и размером железобетонной конструкции, данная зависимость приводится в таблице. Толщина слоя для продольной арматуры не должна быть меньше диаметра стержня. При этом существуют требования для различных фундаментов:

  • для сборных фундаментов и балок – не менее 30 мм;
  • для фундаментов монолитного типа с бетонной подготовкой – не менее 35 мм;
  • для фундаментов монолитного типа без применения бетонной подготовки – не менее 70 мм.

Допустимые снижения толщины слоя (но не менее диаметра стержня):

  • если используется бетонная подготовка или конструкция устанавливается на скальном грунте, толщина слоя снижается до 40 мм;
  • для сборных элементов толщина слоя уменьшается на 5 мм;
  • для арматуры конструктивного типа минимальное значение толщины слоя бетонной смеси на 5 мм меньше величины, требуемой для рабочей арматуры.

При толщине слоя более 50 мм необходимо установить арматуру в виде сеток. Толщина согласно СНИП принимается не менее диаметра рабочей арматуры. В зависимости от эксплуатационных условий определяют следующую толщину защитного слоя бетонной смеси:

  • 20 мм – при нормальной и повышенной влажности в закрытых помещениях;
  • 25 мм – при повышенном уровне влажности и отсутствии дополнительной защиты в закрытых помещениях;
  • 30 мм – на открытом воздухе без дополнительной защиты;
  • 40 мм – для фундаментов при наличии бетонной подготовки, в грунте без дополнительной защиты.

Минимальные расстояния между стержнями

Расстояния по высоте и ширине между стержнями должны обеспечивать взаимодействие рабочей арматуры и бетона. Минимальный защитный слой бетона указывают с учетом удобства уплотнения смеси, ее укладки. В случае использования предварительно напряженных конструкций необходимо учитывать степень обжатия и габариты зажимов и домкратов, обеспечивающих натяжение арматуры.

За минимальное расстояние между стержнями продольно растянутой и продольно сжатой арматуры принимается размер не менее 50 мм.

В случае ограничений стержни допускается размещать попарно без зазора. С условием, чтобы в процессе бетонирования спаренные стержни, расположенные горизонтально, находились друг над другом.

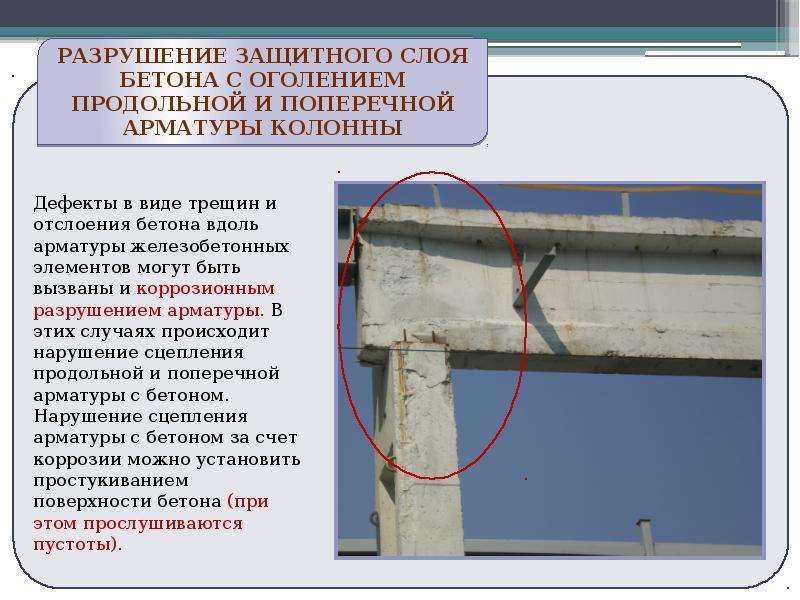

При необходимости в восстановлении защитного слоя бетона применяют специальные растворы для выравнивания поверхности. Также для укрепления используют армирующую сетку.

Защитный слой бетона

← Вернуться к списку статей

Толщина защитного слоя бетона

Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.

Таблица: Толщина защитного слоя бетона
Условия использования арматурыТолщина защитного слоя бетонаНормативный документ
Продольная рабочая арматура фундаментных балок и сборных фундаментов30 ммПункт 12.8.5. СП 50-101-2004
Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки35 ммПункт 12.8.5. СП 50-101-2004
Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки70 ммПункт 12.8.5. СП 50-101-2004
В закрытых помещениях при нормальной и пониженной влажностиНе менее 20 ммТаблица 8.1 СП 52-101-2003
В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) Не менее 25 ммТаблица 8.1 СП 52-101-2003
На открытом воздухе (при отсутствии дополнительных защитных мероприятий)Не менее 30 ммТаблица 8.1 СП 52-101-2003
В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовкиНе менее 40 ммТаблица 8.1 СП 52-101-2003
Арматура в бетоне, постоянно контактирующем с землей76 ммПункт 7.7.1 ACI 318-08
Арматура d18-d40 в бетоне, подверженному воздействию земли и погодных факторов52 ммПункт 7. 7.1 ACI 318-08
Арматура d10-d18 в бетоне, подверженному воздействию земли и погодных факторов1,2 -2,5 мм
Пункт 7.7.1 ACI 318-08
Арматура в бетоне, не подверженному воздействию земли и погодных факторов1,2 -2,5 ммПункт 7.7.1 ACI 318-08

Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.

Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток.

По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса. Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя.

Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы — спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм.

Толщина защитного слоя для поперечной арматуры

Минимальный защитный слой бетона для поперечной арматуры бетонных элементов сечением меньше 25 см составляет 1 см, а для элементов сечением более 25 см – 1,5 см [Таблица 5.19, Голышев, 1990].

Таблица: Максимально допустимые отклонения бетонного защитного слоя
ПоказательМаксимально допустимые отклонения Нормативный документ
Толщина бетонного защитного слоя при его толщине 15 мм и менее3 ммПункт 4.6 ВСН 37-96*
Толщина бетонного защитного слоя при его толщине более 15 мм5 ммПункт 4. 6 ВСН 37-96
Смещение арматурного стержня при установке и в арматурном каркасе0,25 диаметра арматурного стержня, но не более 0,2 диаметра наибольшего стержняПункт 4.6 ВСН 37-96
Толщина бетонного защитного слоя при его толщине до 200 мм9 ммПункт 7.5.2.1 ACI 318-08
Продольное положение окончания или изгиба стержня арматуры50 ммПункт 7.5.2.2 ACI 318-08

Отклонения от толщины защитного слоя по проекту не должны превышать 4-8 мм в сторону увеличения защитного слоя и 3-5 мм в сторону его уменьшения в зависимости от диаметра арматуры и сечения бетонной конструкции [пункт 2.104 СНиП 3.03.01-87].

Запрос на встречу

Protective layer

Country, region and language selection

International websites

ksb. comENDE

Search for terms in lexicon

KSB Circular Pump Lexicon —

from A to Z

  • A
  • B
  • C
  • D
  • E
  • F
  • G
  • H
  • I
  • J
  • K
  • L
  • M
  • N
  • L
  • M
  • N
  • L
  • M
  • N
  • L
  • M
  • N
    • 19
  • LO
  • P
  • Q
  • R
  • S
  • T
  • U
  • V
  • W
  • X
  • Y
  • Z
9 0002 в зависимости от Din 50902 (также COTICEATION AS COATICE). покрытие, состоящее из одного или нескольких слоев на основном материале. Она может быть образована путем нанесения покрытия или путем изменения состава материала поверхности (см. DIN 8580). Возможные защитные слои включают поверхностные, пассивные и диффузионные слои или защитные слои, образованные известью и ржавчиной.

Поверхностный слой (DIN 50 900, часть 1)

  • Это слой твердых продуктов реакции, образованный коррозией , который покрывает поверхность более или менее равномерно. Это позволяет замедлить коррозионные процессы.
  • Если поверхностный слой формируется неравномерно, могут развиваться клетки коррозии (см. DIN 50 900, часть 2).
  • Поверхностный слой считается защитным только в том случае, если он нанесен равномерно и существенно замедляет коррозию (см. DIN 50 905, часть 2). См. рис. 1 Защитный слой

Пассивный слой

  • Это защитный слой, созданный коррозией, часто не обнаруживаемый оптическим микроскопом. Он делает металл «пассивным» по отношению к окружающей среде (см. DIN 50 900, часть 2).
  • Самые известные пассивные слои — это покрытия из нержавеющей стали, алюминия и титана.

Диффузионный слой

  • Диффузионный слой — это слой, образующийся при диффузии металла или неметалла в основной материал.

Защитный слой от известковой ржавчины

  • Образование защитного слоя от известковой ржавчины зависит от таких факторов, как значение pH , содержание кислорода, содержание соли, температура , скорость потока , 5 жесткость воды 90 и т.д.
  • Вся природная вода содержит угольную кислоту как в свободной форме, так и в виде анионов. Химически связанная форма встречается в виде карбоната кальция или карбоната магния.
  • Свободный диоксид углерода (CO2) в основном находится в виде растворенного газа. Свободная угольная кислота обеспечивает удержание гидрокарбонатов в растворе в соответствии с равновесием известь-угольная кислота .
  • Часть свободной угольной кислоты, содержащаяся в воде сверх концентрации связанной свободной угольной кислоты, называется избыточной или агрессивной угольной кислотой.
  • Только воды, не содержащие избытка свободной углекислоты, могут образовывать поверхностные слои на металлах. Применительно к нелегированной стали это означает, что после начального воздействия ржавчины коррозия значительно снижается благодаря защитному слою от известковой ржавчины (например, известковому налету).
