На какой модели остановить выбор?

Приобретаемый картридж должен соответствовать модификации крана, на который будет монтирован. К однорычажным смесителям подходят шаровые, гидрокерамические и просто керамические, а к двухвентильным — бронзовые либо выполненные из керамики краны-буксы. Уплотнительные элементы могут быть резиновыми либо паранитовыми. Огромное значение имеют следующие три параметра:

• число отверстий;
• диаметр штока;
• длина штока.

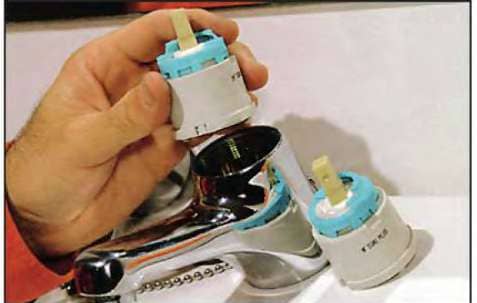

Картриджи бывают разборными и неразборными. Последние надежнее в эксплуатации, но не поддаются ремонту. Специалисты советуют приобретать модели из керамики, оснащенные рычагами и штоками из метала. Они полностью удовлетворяют соотношению цены и качества. Если говорить о конкретных брендах, то лучшими считаются картриджи от Blanco, Grohe, Kaiser.

Чем ниже качество воды, тем надежнее должен быть картридж. Недорогие модели смогут прослужить заявленный гарантией срок только там, где водоснабжение полностью удовлетворяет высоким стандартам очистки. В местах с низким качеством воды рекомендовано устанавливать только хорошие картриджи.

На заметку

Устройства, которые автоматически регулируют температуру, пользуются высокой популярностью, но приобретать подобные модели следует с осторожностью. Подобные картриджи чувствительны к уровню давления, качеству подаваемой воды, частоте использования. Особенно негативно они реагируют на кальций.

Автономная система очистки воды не поможет исправить ситуацию. Она эффективна только при малом расходе объемов воды, а еще имеет высокую стоимость. Цена такой системы может оказаться выше всей душевой кабинки. Модели, реагирующие на давление воды в трубопроводе, подходят не всем. Если напор маленький, кассета может просто не срабатывать. Кроме того, она неустойчива к гидроударам — перепадам нагрузки.

Замена картриджа смесителя в душевой кабинке

Предполагает предварительную проверку возможности провести данное мероприятие. Замена не может проводиться тогда, когда резьба либо полностью сорвана, либо была деформирована в процессе эксплуатации. В данном конкретном случае приходится полностью менять кран.

Если резьба целая, можно смело приобретать новый картридж, руководствуясь советами специалистов. Кроме того, необходимо иметь в своем распоряжении набор из гаечных ключей, комплект отверток, разводной шведский ключ, мощные плоскогубцы. Эти инструменты следует подготовить или купить заранее. Иначе замену кассеты будет просто невозможно выполнить.

Пошаговая инструкция

Алгоритм действия подразумевает точное следование определенной последовательности. К работе приступают только после отключения подачи централизованного водоснабжения. У каждой модели картриджа есть свои особенности, но общий порядок действия остается неизменным.

Шаг 1

С ручки картриджа снимают заглушку. Она закрывает болт фиксации для ручки картриджа. Используя шестигранный ключ либо отвертку, выворачивают крепеж. Отверткой с соответствующим профилем откручивают небольшой винтик, расположенный в отверстии. Далее, снимают ручку с конструкции.

Шаг 2

Чтобы открыть доступ к кассете, удаляют декоративную гайку. С этой целью откручивают защитный металлических кожух и извлекают картридж. Нередко сделать это бывает сложно. Такое происходит тогда, когда кожух закисает и не поддается откручиванию. Снять кожух в таком случае поможет газовый ключ, но предварительно на деталь обязательно накидывают кусочек чистой и мягкой ткани.

Действовать необходимо крайне осторожно. Излишнее давление может привести к повреждению корпуса. Его конструкция довольно тонкая и хрупкая. Если приложить чрезмерное усилие, корпус деформируется. Посредством гайки удерживается декоративная накладка. Этот метиз снимают, а затем откручивают прижим.
Разбор механизма занимает довольно много времени. Облегчить и ускорить процесс выкручивания старых соединений резьбового типа позволяет «ведешка». Ею пользуются многие мастера. Продается она в каждом магазине автозапчастей и имеет невысокую стоимость.

Шаг 3

Внутри сантехнического устройства образовывается довольно много грязи и накапливаются твердые отложения. Поэтому поверхности выхода обязательно очищают. С этой целью применяют моющие средства. Это может быть обычная жидкость для мытья посуды. Главное, не просто почистить устройство, но и тщательно затем промыть, чтобы не осталось следов от чистящего средства.

Шаг 4

Вместо извлеченного картриджа, устанавливают новое устройство. Главное, правильно расположить деталь. Чтобы вставить кассету и ничего не перепутать, на стенках имеются по две бороздки и на входе пара выступа. Эта особенность конструкции не позволяет вставить кассету в неправильном положении.

Картридж придерживают пальцем за рукоятку в требуемом положении и зажимают гайкой. Когда он помещен на место, включают подачу воды и проверяют функциональность кассеты. Если нет никаких протечек и смеситель работает исправно, картридж закрывают гайкой (декоративной), а ручку устанавливают на место.

Замена картриджа смесителя в душевой кабине

Даже недавно проведенный капитальный ремонт санузла не гарантирует владельцам защиту от разного рода неприятностей, например, поломки сантехнических приборов. Как правило, эти вещи происходят внезапно и часто становятся настоящей катастрофой. Пожалуй, наиболее распространенная проблема – поломка смесителей, в частности, в душевом боксе.

Диагностика неисправностей

Некорректная работа рычажного крана может быть вызвана различными факторами. Существует несколько критериев, при появлении которых можно убедиться в том, что вышел из строя именно картридж для смесителя душевой кабины. Они обычно следующие:

1. Нарушен порядок работы устройства, то есть, не включается горячая вода, или идет вместо холодной.
2. Смеситель пропускает воду. Зачастую на стыках деталей прибора просачивается влага, что со временем может привести в негодность наружную оболочку рычажного крана.
3. Не функционирует подача либо перекрытие воды независимо от положения управляющей рукоятки, а сам рычаг свободно болтается.

Все это говорит о том, что, скорее всего, вам потребуется замена картриджа в смесителе душевой кабины. Он может выйти из строя по различным причинам, таким как минеральный состав воды, известковый налет на рабочих плоскостях устройства, неправильный монтаж и эксплуатация.

К тому же картридж может прийти в негодность вследствие естественного износа подвижных частей. Кроме того, сантехника может иметь «врожденные» дефекты, особенно дешевая продукция, изготовленная в Китае. Такие изделия очень быстро начинают пропускать воду в местах переключения с горячей на холодную воду, и вам очень повезет, если получится обойтись простой сменой кассеты смесителя.

Причин поломки изделия может быть масса, но решение проблемы всегда только одно – установка нового картриджа. Конечно, альтернативой может стать полная замена смесителя в душевой кабине, но это обойдется во много раз дороже и будет сопряжено с определенными трудностями.

В большинстве случаев смена оборудования не потребуется. Значительно проще и дешевле будет установить новую кассету для рычажного крана. Приобретя это устройство, и точно следуя пошаговым рекомендациям, вы вполне сможете провести ремонт смесителя душевой кабины своими руками.

Конструкция рычажного крана

Функция такого сантехнического оборудования, как смеситель, состоит в распределении потока воды, регулировании ее температуры, а также направлении струи в головку душа.

Конструктивно прибор состоит из двух основных деталей – внешний корпус и картридж. Корпус, как правило, изготовлен из сантехнической бронзы, покрытой слоем хромирования, нанесенного гальваническим методом. Сантехническое оборудование нижнего ценового сегмента может быть выполнено из алюминиево-кремниевого сплава, так называемого силумина. Такая продукция имеет очень низкое качество, поскольку этот материал очень хрупкий и сильно подвержен влиянию внешних факторов, поэтому, приобретая рычажный смеситель, следует убедиться в том, что его корпус изготовлен из латуни.

Стандартные сантехнические картриджи размером в 35–40 мм обычно изготовлены из пластмассы. Они могут иметь возможность работать в нескольких разных режимах. Наибольшим спросом пользуются устройства, имеющие три или больше режима переключения. Помимо пластика, изделие может содержать такие материалы, как керамика, сталь и бронза. Устройство душевой кабины таково, что для него лучше использовать картриджи из пластика, так как металлические детали довольно быстро выйдут из строя при постоянном контакте с водой.

Кроме этого, в рычажном смесителе имеются такие детали, как обойма картриджа, которая выполняет функции его крепления. Она имеет внутреннюю резьбу, с помощью которой наворачивается на корпус. На его поверхности имеется перегородка, удерживающая картридж. Дивертор, или распределитель потока воды, фиксируется гайкой в соответствующем гнезде.

При регулярной эксплуатации однорычажного вентиля для гидробокса может возникнуть ряд неисправностей, и, зная, как разобрать смеситель в душевой кабине, можно точно определить причины поломки.

Критерии подбора крана

Ремонт вентиля душевой кабины – процесс несложный, и заключается в обычной замене картриджа смесителя. Как правило, большинство хозяев подыскивают смеситель для замены в гидробокс именно той же модели, которой была укомплектована душевая кабина. Но это совсем необязательно – достаточно, чтобы совпадали размеры, то есть расстояние между штоками крана.

Они имеют стандартные значения – 100, 125, 145 и 150 мм. Расстояние замеряется от рычага управления режимами до штуцера подачи воды. Прибор может иметь от 1 до 5 режимов.

Выбор картриджа и расходных материалов

Кассета смесителя должна соответствовать модификации крана, на который будет монтироваться. Однорычажный смеситель для душевой кабины оснащается керамическим, гидрокерамическим либо шаровым картриджем. На двухвентильный кран устанавливают кран-буксы из бронзы либо керамики. Они комплектуются паранитовыми или резиновыми уплотнительными элементами.

Критериями выбора картриджа для смесителя в душевой являются количество отверстий, диаметр и длина штока.

В данный момент наибольшим спросом пользуются модели устройств, функционирование которых зависит от давления в трубопроводе. Однако эти изделия имеют серьезный недочет – если напор воды недостаточен, устройство может не работать. Еще такая сантехническая кассета неустойчива к резким перепадам нагрузки, так называемым гидроударам. В любом случае длительность эксплуатации изделия будет зависеть от его амортизации и качества конструкции.

Выбрав устройство, подходящее именно вам, можно приступать непосредственно к монтажу. Для этого потребуется наличие некоторых инструментов. Желательно иметь набор гаечных ключей, шведский разводной ключ, комплект отверток различных профилей, и мощные плоскогубцы.

В том случае, когда резьба деформирована или полностью сорвана, ремонт изделия и его использование в будущем станет неосуществимым. А если реконструкция крана в душевом боксе не представляется возможным, остается только его полная замена.

Замена кассеты смесителя

В первую очередь следует закрыть задвижки подачи воды на стояке. На передней части прибора есть декоративная пробка, скрывающая винт, фиксирующий рукоятку управления. Открутив его, рычаг можно снять.

Случается, что образовавшийся налет препятствует этому. В таком случае рекомендуется облить устройство горячей водой, что способствует расширению материала.

После откручиваем круглую гайку, удерживающую картридж, после чего можно его снять и установить на это место новую деталь. Очень важно, чтобы совпадали параметры смесителя и новой кассеты. Для того чтобы в этом убедиться, следует установить кассету в гнездо, но не фиксировать ее, и попробовать поставить на свое место рукоятку управления.

Если все встало, как положено и вид изделия остался прежним, значит, кассета подобрана правильно. Перед тем как выполнить окончательный монтаж, нелишним будет очистить внутренние поверхности крана от грязи и солевых отложений. Чтобы упростить эту задачу, специалисты рекомендуют нанести «жидкий ключ» – эмульсию, растворяющую ржавчину и накипь. Самым распространенным вариантом является спрей WD-40.

При сборке обязательно нужно обратить внимание на целостность уплотнительных прокладок и колец, поскольку зачастую кран может протекать из-за их некорректной установки.

Следующим шагом станет окончательная сборка. Картридж фиксируется круглой прижимной гайкой и монтируется рычаг управления с помощью соответствующего винта. В конце сборки необходимо проверить корректную работу устройства и его герметичность.

Следует опробовать работу крана в разных положениях, и если горячая и холодная вода нормально включается и выключается, значит, картридж установлен и подобран правильно. Убедиться в надежности герметизации можно, насухо вытерев кожух смесителя и полностью открыв воду, предварительно удерживая рукой отверстие крана. Если герметичность нарушена, это будет видно невооруженным глазом.

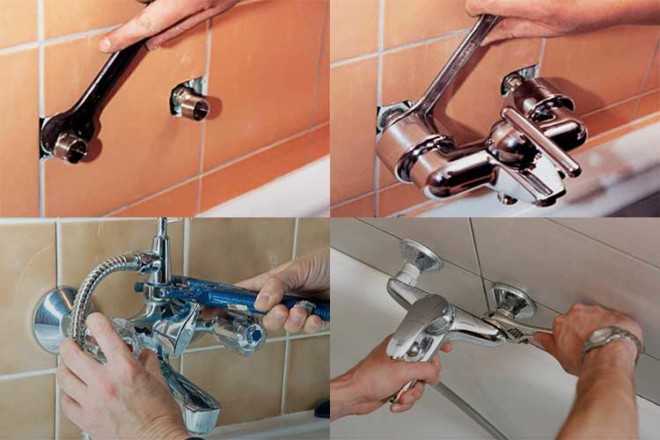

Установка нового смесителя

Для опытного специалиста монтаж нового оборудования не представит особой сложности и это займет у него минимум времени. Кроме того, у профессиональных сантехников имеется в наличии комплект необходимых устройств и инструментов, существенно облегчающих задачу.

Установка нового сантехнического оборудования в душевом боксе может быть связано с определенными неудобствами, поскольку для этого необходимо получить легкий доступ к задней стенке конструкции.

Зачастую монтаж гидробокса имеет определенные тонкости и производится непосредственно в санузле. В некоторых случаях придется провести полную разборку душевой установки для того, чтобы заменить смеситель новым.

Стоимость такого мероприятия может быть равноценна монтажу нового гидробокса и подсоединения его к коммуникациям. Поэтому желательно оставить между стеной и корпусом душевой кабинки необходимый просвет для того, чтобы не столкнуться подобными проблемами при ремонте и замене сантехнического оборудования. Это поможет избежать ненужных сложностей.

Процесс замены крана

Душевая кабина отодвигается от стены или демонтируется, чтобы можно было без лишних трудностей добраться до крепежа и подводки смесителя. Декоративные накладки на лицевой части снимаются, потом откручиваются винты или шурупы, фиксирующие устройство. На задней стенке отвинчивают гайки шлангов подключения воды. После монтируется новый кран и все подключается и устанавливается на место в обратной последовательности.

Кроме того, увеличить срок службы прибора помогут такие вещи, как соблюдение правил пользования и наличие в системе водопровода специальных фильтров. Ну и, конечно, желательно, чтобы сборка и установка сантехнического оснащения душевого бокса производилась квалифицированными специалистами.

Замена картриджа в смесителе душевой кабины

Пожалуй, никто не хочет столкнуться с проблемами в работе сантехники в своей ванной комнате. Однако таких случаев иногда невозможно избежать. Вариантов не может быть несколько — проблему нужно решать сразу же и не ждать, пока она разрешится сама, ведь это чревато многими неприятными последствиями, вплоть до «потопа» у соседей.

Очень часто владельцы душевых кабин сталкиваются с тем, что в смесителе начал «барахлить» картридж, который играет огромную роль во всей системе. Он отвечает за функционирование подачи воды и его поломка, безусловно, очень неприятная ситуация. Если картридж поломался, то, считай, поломалась и вся система водообеспечения.

Мы расскажем, какую роль он выполняет и почему так важно сразу же восстановить его работу. А также вы узнаете, как правильно произвести монтаж нового картриджа в смеситель душевой кабины, чтобы вернуть оборудованию функциональность.

Что такое картридж в смесителе душевой кабины и зачем он необходим

Прежде всего, нужно узнать, из чего состоит устройство смесителя. Это устройство, внутри которого равномерно соединяется холодная и горячая вода, и подаётся общей струёй в том диапазоне температуры, которую задал пользователь. Внутри смесителя находятся разные рычаги, от положения которых, собственно, и зависит, что вы получите — кипяток, ледяную воду или комфортную для вашего тела. Картридж, он же дивертор, и является той самой деталью, которая обеспечивает такое смешивание воды.

На современном рынке сантехнических деталей существует много различных моделей картриджей. Их отличие состоит в размерах, устройстве, материале изготовления, форме. Но, как правило, они имеют идентичный принцип работы: два диска (неподвижный и вращающийся) равномерно совмещаются в процессе подачи водоснабжения и обеспечивают ту температуру и напор воды, которые отрегулировал и задал пользователь.

Как правило, дивертор может быть оснащён несколькими режимами переключения. Однако наибольшим спросом пользуются такие картриджи, которые имеют больше трёх режимов переключения. Само устройство может иметь элементы, изготовленные из разных материалов:

• пластик;
• сталь;
• керамика;
• латунь.

Так как металлические элементы быстрее поддаются коррозии, на них быстро появляется ржавчина вследствие окислов, то предпочтительнее выбирать устройство с пластиковыми деталями. Как правило, они и надёжные, и долговечные.

Вне зависимости от того, что в итоге вы приобретёте, в процессе эксплуатации душевой кабины (а используется она довольно часто), картридж может поломаться. Ремонту он обычно не подлежит и потребуется полная замена такой важной детали.

Признаки и причины поломки

Чтобы точно знать, что дивертор поломан, следует знать первые признаки его выхода из строя:

1. Установив определённый режим температуры воды, вы, тем не менее, получаете либо горячую, либо холодную воду.
2. В местах стыков возникает протечка, что, в свою очередь, вызывает разрушение поверхности смесителя.
3. Не получается закрыть или, наоборот, открыть подачу воды.

Если вы столкнулись хотя бы с одним из признаков, это говорит о том, что, к сожалению, ваш картридж поломался и его необходимо заменить. Но почему же так случилось? Каковы возможные причины поломки?

• жёсткая вода, из-за которой внутри смесителя быстрее происходят различные химические реакции;
• наличие известковых и солевых отложений;
• неправильный монтаж смесителя или неграмотное использование переключателей;
• износ и дефекты внутренних элементов дивертора;
• окончание срока эксплуатации устройства.

Как видно, причин может быть несколько, но выход в этом только один — полная замена картриджа.

Как заменить картридж в смесителе душевой кабины

Прежде чем купить новый дивертор, нужно извлечь старый и внимательно его изучить. Важные показатели:

• количество режимов;
• диаметр барабана;
• высота металлического штока, не считая пластиковый элемент.

Эти данные помогут вам правильно выбрать новую деталь смесителя и не ошибиться в процессе установки. Старайтесь выбирать картридж того же производителя, что и сам смеситель. Обычно в тандеме элементы одной фирмы работают лучше, так как производители стараются максимально снизить риск неверной работы устройства, подгоняя параметры под свои требования и нормативы.

Как правило, новые устройства содержат инструкцию, в которой пошагово описывается весь процесс монтажа. Если вы хоть раз сталкивались с ремонтом или заменой смесителя, то проблем возникнуть не должно.

Замена картриджа в смесителе душевой кабины не представляет собой ничего сложного. Достаточно выполнить несколько действий:

• отключите подачу воды, перекрыв вентиль на трубе;
• извлеките ручку вашего смесителя, для чего нужно открутить маленький винт, который располагается под ней;
• на кромке фиксатора находится декоративная гайка — её тоже нужно снять;
• открутив её, вы увидите гайку из латуни, которая, собственно, и фиксирует элемент. Её также нужно открутить;
• извлеките картридж;
• удалите весь мусор внутри устройства, включая известковый налёт, если такой имеется;
• возьмите новый дивертор и установите его в порядке, обратном разбору старого;
• после сборки проверьте его работу: откройте подачу воды, убедитесь, что режимы работают правильно.

Вот и всё! Сложного в процессе ничего нет. Если всё же сомневаетесь в качестве самостоятельно выполненных работ, то пригласите профессионального сантехника, но не забывайте, что такая услуга иногда может «ударить» по кошельку.

Замена картриджа переключения режимов

Как устроен смеситель в душевой. Фото.

Рассказываем Вам как заменить картридж переключения режимов (дивертор) в смесителе душевой кабины. Для замены необходимо выполнить несколько несложных операций. На картинке изображен смеситель в том виде, в котором мы его в кабине не видим. Мы специально сняли смеситель, чтобы Вам было видно его устройство и надеемся это небольшое руководство или инструкция поможет Вам заменить дивертор (переключатель режимов) самостоятельно.

Так выглядит смеситель в душевой кабине

Как снять ручки смесителя

Для ремонта смесителя прежде всего нужно освободить его от всех внешних элементов, которые мы видим внутри кабины. Это ручки переключения и декоративные накладки. На ручке можно найти небольшое отверстие, в котором находится крепежный винт. Нам на практике попадались два вида винтов: с шляпкой для плоской отвертки и для шестигранного ключа. Определите, что находится у Вас, и берите необходимый инструмент. В нашем случае это отвертка. Отворачиваем винт и снимаем ручку. Также поступаем со второй ручкой.

Отверткой откручиваем маленький винт в отверстии ручки и снимаем ее

Что держит смеситель в душевой кабине

Под ручкой переключения режимов мы находим гайку, которая держит декоративную накладку, откручиваем гайку и снимаем накладку. На самом деле эта гайка не только прикрывает отверстие с декоративной целью, но она также прижимает корпус смесителя к месту крепления. Ее вполне достаточно, чтобы не использовать никаких других способов крепления смесителя. Жаль, что нельзя вынуть картридж переключения режимов не демонтируя смесителя. Нас часто спрашивают, нужно ли снимать смеситель для замены картриджа. В 99% случаев да, необходимо снять смеситель, чтобы добраться до картриджа переключения режимов.

Гайка держит декоративную накладку

Такую же функцию выполняет нижнее прижимное кольцо. Оно бывает двух видов: с резьбой и без резьбы. Среди них нет «лучшего» способа, они просто разные. Снимаем это кольцо и, если под этими накладками не видно никаких винтов, то наш смеситель свободен от душевой кабины и может повиснуть на шлангах с обратной стороны кабины.

Откручиваем декоративную гайку

Как вынуть картридж переключения функций из смесителя

Для дальнейших работ со смесителем, для удобства, Вы можете отсоединить его от всех шлангов, но помните, что мы здесь не говорили про отключение воды, если вы собираетесь отсоединить все шланги, то стоит перекрыть воду на кабину. Иначе вас ждет освежающий сюрприз. Итак мы с Вами видим, что из корпуса виден шток переключателя режимов. Как показано на картинке, откручиваем прижимную гайку (мы специально показали на фото пассатижи) любым инструментом. Чаще всего эту гайку можно открутить рукой, обхватив ее ладонью.

Рукой или инструментом откручиваем прижим картриджа

Замена картриджа

Вытаскиваем картридж режимов рукой, как показано на картинке, и вместо него ставим новый. Выбрать нужный Вам картридж можно в разделе

КАРТРИДЖИ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

После того как сняли прижим вытаскиваем картридж переключения режимов

Как вынуть картридж смешения воды

Картридж смешения воды держится гайкой-фиксатором. Если Ваш смеситель в хорошем техническом состоянии, то Вы будете способны открутить фиксатор рукой. Нет нужды закручивать фиксатор каким-либо инструментом, так как силы руки достаточно для того, чтобы затянуть фиксатор картриджа. В случае если Вы не можете открутить его без использования инструментов, то сделайте это аккуратно, не повредив сам хромированный фиксатор.

Откручиваем гайку-фиксатор рукой

Если все прошло удачно, то Вы сможете извлечь картридж и поменять его на новый.

Под гайкой картридж уже ничем не держится

Собрать смеситель и установить его на душевую кабину нужно в обратном порядке. И вот, когда все готово, Вы снова можете наслаждаться утренним душем.

Удачного ремонта! Мы надеемся статья вам помогла!

Ремонт смесителя душевой кабины — как заменить картридж 4

Если у вас сломался смеситель в душевой кабине, не торопитесь сразу покупать новый. Есть шанс, что замена картриджа решит проблему, и вы сможете отремонтировать смеситель своими руками. Прочитайте эту статью и вы узнаете, почему ломаются картриджи и как избежать поломок. Рассказываем всё о ремонте переключателя режимов и о том, как правильно подобрать и заменить картридж в смесителе душевой кабины.

Обычно в душевые кабины устанавливают встраиваемые многорежимные смесители с жестким соединением (смесители с трубкой) или универсальные смесители (без трубки). Хотя конструкция корпуса у этих смесителей разная, составные части — одинаковые.

Картриджи смешивания и переключения режимов тоже похожи по строению. Основными элементами картриджа являются:

• шток (вращает механизм и направляет поток воды в нужном направлении)
• барабан (корпус картриджа, чаще пластиковый; в разборных картриджах основание крепится на защелке, в неразборных основание не отсоединяется)
• рабочие диски (находятся внутри барабана, самый распространенный вариант — керамические диски)
• уплотнительные кольца (резиновые уплотнители в отверстиях барабана и внутри него)

Картридж смешивания воды предназначен для узла, соединяющего потоки горячей и холодной воды в смесителе. Сверху картридж закрепляется прижимной гайкой, на картридж надевается ручка смешивания . Прижимная гайка состоит из обоймы, которая удерживает картридж, и декоративного кольца. При помощи картриджа смешивания вы настраиваете температуру и напор воды в душевой кабине. В большинстве моделей установлен пластиковый шток, а в основании картриджа вы увидите 3 отверстия.

Картридж переключения режимов (дивертор) управляет подачей воды на нужный режим, устанавливается в переключатель режимов. С помощью этого картриджа вы меняете режимы в душевой кабине — переключаете воду на ручную лейку, тропический душ, гидромассажные форсунки. На картридж надевается ручка переключателя.

Если ваш смеситель переключается только на 1 режим (на ручную душевую лейку), вы не увидите в нем такого картриджа. В однорежимные смесители ставится картридж смешивания воды.

В 90% случаев картриджи смешивания и переключения ломаются из-за низкого качества воды. В такой воде содержатся песок, окалина и ржавчина. Частицы мусора из труб попадают в паз между дисками и не дают их задвинуть. Когда вы не можете закрыть воду или переключить режим, вы нажимаете на ручку смесителя сильнее, и тогда диски в картридже трескаются или ломаются пластиковые фиксаторы, удерживающие диски. В итоге ваш смеситель начинает протекать, даже когда он выключен. Выход один — поставить новые картриджи.

Мастер советует:

«Чтобы не нарваться на эту же поломку через год после замены картриджа, установите фильтр грубой очистки на водопроводную систему. И не забывайте менять фильтр вовремя.»

Другие поломки случаются реже:

Как понять, что проблема в картридже смешивания	Что делать
Смеситель подтекает, только когда вы открываете воду.	Как ни странно, это хорошие новости. Вам не придется менять картридж смешивания, достаточно проверить уплотнительное резиновое кольцо внутри него. Со временем уплотнители трескаются, и в картридже возникает протечка. Поменяйте резиновые прокладки, и ваш смеситель снова заработает без проблем. А вот если смеситель продолжает течь, когда вода включена — это тревожный звонок: картридж смешивания накрылся.
Вы включили воду, а она не идет (перевели ручку смешивания в открытое положение).	У вас отломалось крепление дисков в картридже смешивания, или же сломался шток, на котором держится ручка. Чаще всего это случается, когда выключаете воду резким ударом по ручке смесителя. Достаточно 2-3 таких ударов, чтобы вы отправились в магазин за новым картриджем.
Треснула прижимная гайка, или её уже сорвало.	Это самая опасная ситуация. Вода льется из смесителя под сильным давлением, и если её быстро не перекрыть, вы затопите соседей. Причины бывают разные: возможно гайка изготовлена из некачественного материала и резьбу сорвало, а может быть гайку перетянули при монтаже. Попробуйте заменить гайку. Если не помогло, всё-таки придется менять картридж смешивания — у него лопнул пластиковый корпус.

Как понять, что проблема в картридже переключения режимов	Что делать
Течет переключатель режимов.	Сначала проверьте, нет ли трещин в корпусе переключателя и не разболтаны ли резьбовые соединения. Если продолжает течь, ищите проблему в картридже переключения. Возможно треснул корпус картриджа, или износился уплотнитель в основании картриджа. Уплотнительное кольцо можно заменить, а вот если в картридже трещина — придется ставить новый.
Не переключаются режимы в кабине или переключатель заклинило.	Это значит, что в картридже переключения режимов сломалось крепление дисков. Починить крепления не получится, придется заменить картридж.
Вода идет сразу на несколько режимов.	В картридже переключателя раскололись диски. Отдельно они не продаются, нужно менять весь картридж.

Мастер советует:

«Если у вас болтается ручка смешивания, но сам смеситель работает исправно, рекомендую пересобрать узел смешивания. Возможно картридж плохо прикручен, или ручка на штоке сидит неплотно, или плохо держит уплотнитель в основании картриджа. Мог и шток треснуть, но это случается редко.»

Ремонт картриджа душевой кабины начинается с демонтажа старого картриджа. Чтобы снять картридж со смесителя, вам нужно отсоединить ручки, открутить гайки и снять декоративные накладки. Ручка надевается на наконечник штока, поэтому обычно снимается достаточно легко. Прижимную гайку на узле смешивания тоже можно открутить вручную. Но когда смеситель в плохом состоянии, ручка или гайка может прикипеть. В этом случае попробуйте открутить их пассатижами или газовым ключом, но обязательно оберните деталь тканью, чтобы не погнуть её или не поцарапать хромовое покрытие.

Когда вы сняли ручку, обойму и декоративную накладку, вы увидите картридж в гнезде смесителя. Картридж смешивания можно вытащить руками, он просто вставляется в посадочное место. А вот гайку на картридже переключения иногда приходится отвинчивать пассатижами. Она не хромированная, так что откручивайте смело.

Теперь очистите от известкового налета и песка место, где стоял старый картридж. Новый картридж ставится точно также: просто соберите всё в обратном порядке, прикрутите гайки и поставьте ручку. В конце протестируйте, хорошо ли работает смеситель.

Не всякий картридж для душевой кабины подойдет на ваш смеситель. Если вы купите не тот картридж, вы либо не сможете его установить, либо ручки будут застревать и шуметь при переключении. Поэтому обязательно обратите внимание на параметры старого картриджа.

Чтобы самостоятельно выбрать подходящий картридж для душевой кабины, посмотрите:

• Сколько режимов у вашего старого картриджа?
  Посчитайте, сколько режимов у вашего смесителя. Столько же будет у картриджа.
• Какой диаметр у основания картриджа?
  Вытащите старый картридж и измерьте диаметр основания.
• Какая высота у штока?
  Измерьте длину видимой части штока.
• Какой тип крепления у ручки смесителя?
  Посмотрите на форму наконечника штока. Картриджи выпускаются с наконечниками под шлицы и под квадрат, на разные наконечники ставятся разные ручки.

Картридж для смесителя: замена, размеры, разновидности, ремонт

Содержание

1. Замена картриджа в смесителе на кухне и ванной
2. Как снять картридж
3. Установка картриджа в смеситель
4. Популярные размеры картриджа
5. Разновидности картриджей для смесителей
6. Керамический картридж для смесителя
7. Картридж для смесителя для душевой кабины
8. Картридж для однорычажного смесителя
9. Картридж для шарового смесителя
10. Картридж термостатический для смесителя
11. Ремонт картриджа смесителя
12. Основные неисправности
13. Как выбрать картридж для смесителя

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

   Демонтаж декоративной заглушки крана с помощью отвертки

3. Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

   Так выглядит отверстие под декоративной крышечкой

4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

   Снятие прижимной гайки в смесителе

5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется. В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана.

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko).

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

1. Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
2. Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
3. Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;

   Прикипевшая ручка в разрезе

4. Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

1. Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

   Установка картриджа в смеситель

2. Далее, прикручивается фиксирующая гайка и кольцо;
3. После нужно установить рычаг смесителя и привинтить его;

   Завинчиваем винтик обратно

4. Отверстие под винт закрывается декоративной плашкой.

   Установка декоративной плашки

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

• Диаметр – 45 мм;
• Высота с ножкой – от 60 мм до 65 мм;
• Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

1. Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;

   Так выглядят шаровые картриджи

2. Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

   Принцип работы дискового картриджа

По используемому материалу они бывают:

1. Металлические;
2. Керамические.

   Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

1. Для однорычажных кранов;

   Типичный картридж однорычажных кранов

2. Для термостатов;
3. Душевой кабины (двухрычажные).

   Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Ремонт картриджа смесителя

Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.

Что можно сделать при косметическом ремонте однорычажного смесителя:

1. Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;
2. Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;

   Регулировка термостатического картриджа

3. Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).

Видео: разборка картриджа однорычажного смесителя
https://www.youtube.com/watch?v=5PkkfSig46I

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

1. Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
2. Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Как выбрать картридж для смесителя

Чтобы правильно выбрать картридж для смесителя, нужно обращать внимание на основные характеристики устройства. Это:

1. Конструкция. Картриджи бывают разборные и неразборные. Последние более доступны, но они не подлежат чистке и смазке, у них нельзя извлечь прокладки и т. д., из-за чего ломаются чаще разборных;

   Китайский картридж с пластиковым штоком

2. Размер. Неправильный выбор размера может стать не только причиной шума или тугого вращения рычага. Из-за нарушенной работы при контроле напора может снизиться эффективность работы всего смесителя – треснуть шланг от душа или износиться резьба в кране;
3. Форма и количество нижних отверстий. Это –основной параметр выбора нужного картриджа. Модели для кухни, ванной, душа отличаются между собой количество пазов и выступов. Картридж с другим количество отверстий, чем имеется на кране, вы попросту не сможете установить.

   Пазы в картридже и смесителе

Естественно, лучше покупать качественные модели европейский производителей. Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие.

Читайте по теме:

Смеситель для ванной комнаты с душем: выбор, требования и монтаж

Ремонт смесителя своими руками (однорычажного и двухвентильного)

Как разобрать смеситель (кран) в ванной и на кухне за 11 простых шагов

Устройство водопроводного крана

Устройство смесителя для кухни и ванной с душем

на кухне, в ванной, если прикипел

Смеситель – сантехническое устройство для смешивания горячей и холодной воды. Устанавливается на кухонной мойке, на раковине в ванной, в душевой кабинке. Самый популярный механизм смешивания – картридж. Устройство простое, может быть отремонтировано и заменено своими руками.

Содержание

1. Виды картриджей для смесителей
2. Самые частые неисправности
3. Как демонтировать картридж
4. Картридж прикипел
5. Как установить новый картридж
6. Как продлить срок службы картриджа

Виды картриджей для смесителей

Картридж регулирует напор воды и температуру. Выглядит деталь как пластмассовый цилиндр, который размещается в верхней части корпуса смесителя. В цилиндре есть 3 отверстия, сверху установлен шток – продолжение ручки крана.

В корпусе картриджа находятся керамические диски с отверстиями или шарики. Смещаясь относительно друг друга, они открывают или перекрывают отверстия для подачи холодной и горячей воды. В результате порции жидкостей с разной температурой смешиваются и на излив подается оптимально нагретая вода.

Различают 2 разновидности устройства.

• Шаровой – самый простой. Внутри размещается шарик с отверстиями. При повороте ручки крана шарик меняет положение. При этом одно из отверстий открывается, а другое закрывается, либо открываются оба одновременно. Через них подается горячая и холодная вода, смешиваясь на выходе. Перекрывание отверстия позволяет одновременно с температурой регулировать напор.
• Дисковый – в цилиндре помещаются керамические диски. Размер меньше, чем диаметр цилиндра. Поэтому под действием ручки регулятора диски меняют свое положение, перекрывают отверстия частично или полностью. Таким же образом регулируется напор струи. Дисковый картридж служит долго, так как керамика устойчива к износу и не склонна к образованию известкового налета.

Шаровой вариант подходит только для смесителя рычажного типа. Дисковый картридж универсален, его можно ставить на двухвентильный и однорычажный смеситель.

Конструкция термостатического картриджа сложнее. Помимо дискового регулятора, он включает температурный датчик. Последний отключает подачу горячей воды, если в кране нет холодной, тем самым предупреждая риск ожога.

Шаровой

47.14%

Дисковый

41.43%

Термостатический

11.43%

Проголосовало: 70

Самые частые неисправности

Замена картриджа в смесителе выполняется при любой неисправности. Устройство практически не подлежит ремонту. В шаровом единственным регулирующим элементом выступает собственно шарик. При деформации деталь нужно менять. Дисковый в абсолютном большинстве случаев не разбирается, так что отремонтировать его тоже не удастся.

Определить, какие неисправности указывают на поломку кассеты, довольно просто.

• Затруднение при регулировке воды – струи идут порциями, то с резким напором, то с низким.
• Регулировка не производится – из крана идет то горячая, то холодная жидкость.
• Невозможно полностью перекрыть воду – даже при усилии кран продолжает капать или течь тонкой струйкой.
• Затруднения при повороте самого рычага – подается с трудом, рывками, нет плавного хода.
• При одинаковом положении вентиля или рычага при повторном открывании температура воды меняется.

Причины неполадок разнообразные. Механическая неисправность, наподобие скола керамического диска или деформации шарика, крайне редка. Гораздо чаще встречаются поломки, связанные с износом, деформацией поверхности и тому подобным.

• Износ дисковой модели – в ее корпусе находится 2 или 3 керамические пластины. Чтобы хорошо регулировать напор и температуру, диски размещаются очень близко. В конечном положении они плотно прилегают друг к другу. Со временем пластины из-за трения изнашиваются. Проявляется в виде неполного перекрытия воды: кран капает, затем начинает протекать тонкой струйкой. Деталь при такой неполадке нужно заменить.
• Износ материала корпуса – изначально смесители выполняли только из латуни. Это довольно дорогой сплав, весьма устойчивый к коррозии и механически прочный. Дешевые силуминовые модели куда менее устойчивы к механическим повреждениям. Здесь действительно можно свернуть головку крана, приложив слишком больше усилие. То же самое происходит с картриджем, особенно шаровым. Он деформируется и перестает регулировать воду. Жидкость идет то горячая, то холодная.
• На эффективность работы смесителя влияет и подача воды из водопровода. Если в системе часто наблюдаются гидроудары, картридж выходит из строя так же, как и водопроводные трубы.
• Неправильная эксплуатация – чрезмерное усилие, недостаточный уход, приводит к механическим поломкам и быстрому износу. Хотя сам картридж в большинстве своем конструкция неразборная, очистка смесителя и смягчение водопроводной воды продлевает срок эксплуатации и этой детали.
• Солевые отложения – водопроводная вода далеко не всегда «дотягивает» до норм и стандартов по чистоте. Большинство таких примесей относительно безопасны и легко фильтруются – так в быту и получают чистую воду. Однако в смеситель вода попадает из водопроводной трубы. Чаще всего она содержит большое количество карбонатных солей кальция и магния. При смене температуры они откладываются на поверхности дисков, шарика, внутри корпуса и мешают движению керамических пластин.

На солевые отложения указывает затрудненное движении рычага. Налет, постепенно истираясь, превращается в твердые частицы, которые способствуют быстрому износу движущихся деталей. К затруднениям поворота рычага присоединяется протечка и неполная регулировка – идет то горячая, то холодная струя.

Для замены подбирают картридж такого же размера. Для кухонной мойки берут блок диаметром в 35–38 мм, для душевой – до 40–42 мм.

Как демонтировать картридж

Поменять картридж в смесителе на кухне или ванной большого труда не составляет. Разница в строении самой детали значения не имеет, так как модуль целиком меняется на новый.

Для замены потребуются следующие инструменты:

• пассатижи или плоскогубцы;
• плоская отвертка;
• шестигранный ключ;
• рожковый или разводной ключ.

Начинают демонтаж с перекрытия воды. Вентиль обычно располагается на входе водопровода в квартиру. Если система обслуживает сразу блок, нужно договориться с соседями.

После блокировки подачи воды приступают к разборке. Соблюдают следующую инструкцию.

1. Снимают декоративную заглушку, которая размещается под краном. Чаще всего это панель из пластика, которая указывает, с какой стороны течет горячая вода, а с какой холодная. Заглушку поддевают острием плоской отвертки и снимают.
2. Под заглушкой стоит винт, которой удерживает ручку. Откручивают крепеж шестигранным ключом. Иногда такой винт изготавливается под гайку или отвертку. Его откручивают той же отверткой.
3. Снимают рычаг и защитное кольцо под ним. Кольцо отвинчивают руками, без усилий.
4. Разводным ключом откручивают прижимную гайку. Можно использовать обычный ключ нужного размера.
5. В корпусе смесителя под штокером находится картридж. Его корпус просто вынимают из смесителя.

Если демонтаж проводят для капитальной очистки системы, картридж вместе с элементами промывают и очищают подручными средствами. Самый простой метод – погружение в слабый раствор лимонной или щавелевой кислоты на 12 часов. Затем все детали промывают теплой чистой водой и собирают смеситель в обратном порядке.

Валера

Голос строительного гуру

Задать вопрос

Если нужно заменить картридж, не рекомендуется покупать модель заранее. Лучше сначала разобрать смеситель, а затем со старым вариантом сходить в магазин и подобрать модель нужного размера.

Картридж прикипел

Иногда снять картридж со смесителя не удается, если в процессе эксплуатации детали устройства не очищались и не смазывались. В заводской модели смазка есть. Но если ее не обновлять, постепенно состав исчезает – вымывается. Корпус цилиндра выполнен из пластика, материала довольно чувствительного к перепадам температуры. Под действием горячей воды пластмасса прикипает к корпусу смесителя. Картридж совсем не вынимается или снимается частично.

Нельзя пытаться вырвать прикипевшую пластмассовую часть, прилагая усилие. Велик риск повредить устройство и смять корпус.

Для смазки частей крана можно использовать WD-40. Состав наносят на прикипевшую часть картриджа и оставляют на время, указанное в инструкции. Когда смесь размягчит пластик, остатки цилиндра или весь картридж извлекают шпицами.

Под цилиндром может оставаться резиновый уплотнитель. После смазки он тоже легко вынимается.

После извлечения старого картриджа смеситель тщательно отмывают от смазки.

Новую кассету нужно ставить со смазкой. Лучше всего использовать силиконовое масло.

Как установить новый картридж

Монтаж нового устройства выполняется в обратном порядке. Схема одинаковая для любого типа.

1. Картридж крепят на его место в корпусе смесителя и заворачивают прижимную гайку. Не забывают про смазку.
2. Вставляют уплотнительное кольцо.
3. Ставят на место ручку и фиксируют болтами.
4. Вставляют пластиковую заглушку.

После установки проверяют работу смесителя: поворачивают кран в разные стороны. Пускают воду с максимальным и минимальным напором, закрывают кран. Если при проверке обнаружены протечки, устройство придется разобрать и докрутить гайки в местах, где замечена течь.

Как продлить срок службы картриджа

Профилактика поломок смесителя сводится к соблюдению нескольких правил.

• На входе в квартиру ставят фильтр. Это простое приспособление очищает воду от песка, частиц окалины, других твердых частиц и предупреждает механический износ всей сантехники в доме.
• Смеситель хотя бы 1 раз в год нужно разбирать и промывать по отдельности каждую деталь. Нужно своевременно удалять накипь, следы ржавчины, налеты.
• Если картридж разборный, рекомендуется 1 раз в год смазывать диски специальными масляными растворами.

Как поменять картридж в смесителе душевой кабины

Содержимое статьи:

• Как поменять картридж в смесителе душевой кабины
• Замена картриджа смесителя в душевой кабине
• Диагностика неисправностей
• Конструкция рычажного крана
• Критерии подбора крана
• Выбор картриджа и расходных материалов
• Замена кассеты смесителя
• Установка нового смесителя
• Процесс замены крана
• Замена картриджа душевой кабины
• Ремонт смесителя душевой кабины — как заменить картридж
• Устройство смесителя и картриджа
• Почему ломаются картриджи?
• Мастер советует:
• Мастер советует:
• Как поменять картридж в душевой кабине?
• Как подобрать картридж для смесителя?
• Замена картриджа переключения режимов
• Как устроен смеситель в душевой.
• Как снять ручки смесителя
• Что держит смеситель в душевой кабине
• Как вынуть картридж переключения функций из смесителя
• Замена картриджа
• Как вынуть картридж смешения воды
• Простой ремонт своими руками: замена картриджа для душевой кабины
• Картридж в душевую кабину. Что это такое?
• Признаки и причины поломок
• Как заменить?

Как поменять картридж в смесителе душевой кабины

Замена картриджа смесителя в душевой кабине

Даже недавно проведенный капитальный ремонт санузла не гарантирует владельцам защиту от разного рода неприятностей, например, поломки сантехнических приборов. Как правило, эти вещи происходят внезапно и часто становятся настоящей катастрофой. Пожалуй, наиболее распространенная проблема – поломка смесителей, в частности, в душевом боксе.

Диагностика неисправностей

Некорректная работа рычажного крана может быть вызвана различными факторами. Существует несколько критериев, при появлении которых можно убедиться в том, что вышел из строя именно картридж для смесителя душевой кабины. Они обычно следующие:

1. Нарушен порядок работы устройства, то есть, не включается горячая вода, или идет вместо холодной.
2. Смеситель пропускает воду. Зачастую на стыках деталей прибора просачивается влага, что со временем может привести в негодность наружную оболочку рычажного крана.
3. Не функционирует подача либо перекрытие воды независимо от положения управляющей рукоятки, а сам рычаг свободно болтается.

Все это говорит о том, что, скорее всего, вам потребуется замена картриджа в смесителе душевой кабины. Он может выйти из строя по различным причинам, таким как минеральный состав воды, известковый налет на рабочих плоскостях устройства, неправильный монтаж и эксплуатация.

К тому же картридж может прийти в негодность вследствие естественного износа подвижных частей. Кроме того, сантехника может иметь «врожденные» дефекты, особенно дешевая продукция, изготовленная в Китае. Такие изделия очень быстро начинают пропускать воду в местах переключения с горячей на холодную воду, и вам очень повезет, если получится обойтись простой сменой кассеты смесителя.

Причин поломки изделия может быть масса, но решение проблемы всегда только одно – установка нового картриджа. Конечно, альтернативой может стать полная замена смесителя в душевой кабине, но это обойдется во много раз дороже и будет сопряжено с определенными трудностями.

В большинстве случаев смена оборудования не потребуется. Значительно проще и дешевле будет установить новую кассету для рычажного крана. Приобретя это устройство, и точно следуя пошаговым рекомендациям, вы вполне сможете провести ремонт смесителя душевой кабины своими руками.

Конструкция рычажного крана

Функция такого сантехнического оборудования, как смеситель, состоит в распределении потока воды, регулировании ее температуры, а также направлении струи в головку душа.

Конструктивно прибор состоит из двух основных деталей – внешний корпус и картридж. Корпус, как правило, изготовлен из сантехнической бронзы, покрытой слоем хромирования, нанесенного гальваническим методом. Сантехническое оборудование нижнего ценового сегмента может быть выполнено из алюминиево-кремниевого сплава, так называемого силумина. Такая продукция имеет очень низкое качество, поскольку этот материал очень хрупкий и сильно подвержен влиянию внешних факторов, поэтому, приобретая рычажный смеситель, следует убедиться в том, что его корпус изготовлен из латуни.

Стандартные сантехнические картриджи размером в 35–40 мм обычно изготовлены из пластмассы. Они могут иметь возможность работать в нескольких разных режимах. Наибольшим спросом пользуются устройства, имеющие три или больше режима переключения. Помимо пластика, изделие может содержать такие материалы, как керамика, сталь и бронза. Устройство душевой кабины таково, что для него лучше использовать картриджи из пластика, так как металлические детали довольно быстро выйдут из строя при постоянном контакте с водой. Кроме этого, в рычажном смесителе имеются такие детали, как обойма картриджа, которая выполняет функции его крепления. Она имеет внутреннюю резьбу, с помощью которой наворачивается на корпус. На его поверхности имеется перегородка, удерживающая картридж. Дивертор, или распределитель потока воды, фиксируется гайкой в соответствующем гнезде. При регулярной эксплуатации однорычажного вентиля для гидробокса может возникнуть ряд неисправностей, и, зная, как разобрать смеситель в душевой кабине, можно точно определить причины поломки.

Критерии подбора крана

Ремонт вентиля душевой кабины – процесс несложный, и заключается в обычной замене картриджа смесителя. Как правило, большинство хозяев подыскивают смеситель для замены в гидробокс именно той же модели, которой была укомплектована душевая кабина. Но это совсем необязательно – достаточно, чтобы совпадали размеры, то есть расстояние между штоками крана.

Они имеют стандартные значения – 100, 125, 145 и 150 мм. Расстояние замеряется от рычага управления режимами до штуцера подачи воды. Прибор может иметь от 1 до 5 режимов.

Выбор картриджа и расходных материалов

Кассета смесителя должна соответствовать модификации крана, на который будет монтироваться. Однорычажный смеситель для душевой кабины оснащается керамическим, гидрокерамическим либо шаровым картриджем. На двухвентильный кран устанавливают кран-буксы из бронзы либо керамики. Они комплектуются паранитовыми или резиновыми уплотнительными элементами.

Критериями выбора картриджа для смесителя в душевой являются количество отверстий, диаметр и длина штока.

В данный момент наибольшим спросом пользуются модели устройств, функционирование которых зависит от давления в трубопроводе. Однако эти изделия имеют серьезный недочет – если напор воды недостаточен, устройство может не работать. Еще такая сантехническая кассета неустойчива к резким перепадам нагрузки, так называемым гидроударам. В любом случае длительность эксплуатации изделия будет зависеть от его амортизации и качества конструкции.

Выбрав устройство, подходящее именно вам, можно приступать непосредственно к монтажу. Для этого потребуется наличие некоторых инструментов. Желательно иметь набор гаечных ключей, шведский разводной ключ, комплект отверток различных профилей, и мощные плоскогубцы. В том случае, когда резьба деформирована или полностью сорвана, ремонт изделия и его использование в будущем станет неосуществимым. А если реконструкция крана в душевом боксе не представляется возможным, остается только его полная замена.

Замена кассеты смесителя

В первую очередь следует закрыть задвижки подачи воды на стояке. На передней части прибора есть декоративная пробка, скрывающая винт, фиксирующий рукоятку управления. Открутив его, рычаг можно снять.

Случается, что образовавшийся налет препятствует этому. В таком случае рекомендуется облить устройство горячей водой, что способствует расширению материала.

После откручиваем круглую гайку, удерживающую картридж, после чего можно его снять и установить на это место новую деталь. Очень важно, чтобы совпадали параметры смесителя и новой кассеты. Для того чтобы в этом убедиться, следует установить кассету в гнездо, но не фиксировать ее, и попробовать поставить на свое место рукоятку управления.

Если все встало, как положено и вид изделия остался прежним, значит, кассета подобрана правильно. Перед тем как выполнить окончательный монтаж, нелишним будет очистить внутренние поверхности крана от грязи и солевых отложений. Чтобы упростить эту задачу, специалисты рекомендуют нанести «жидкий ключ» – эмульсию, растворяющую ржавчину и накипь. Самым распространенным вариантом является спрей WD-40.

При сборке обязательно нужно обратить внимание на целостность уплотнительных прокладок и колец, поскольку зачастую кран может протекать из-за их некорректной установки.

Следующим шагом станет окончательная сборка. Картридж фиксируется круглой прижимной гайкой и монтируется рычаг управления с помощью соответствующего винта. В конце сборки необходимо проверить корректную работу устройства и его герметичность.

Следует опробовать работу крана в разных положениях, и если горячая и холодная вода нормально включается и выключается, значит, картридж установлен и подобран правильно. Убедиться в надежности герметизации можно, насухо вытерев кожух смесителя и полностью открыв воду, предварительно удерживая рукой отверстие крана. Если герметичность нарушена, это будет видно невооруженным глазом.

Установка нового смесителя

Для опытного специалиста монтаж нового оборудования не представит особой сложности и это займет у него минимум времени. Кроме того, у профессиональных сантехников имеется в наличии комплект необходимых устройств и инструментов, существенно облегчающих задачу.

Установка нового сантехнического оборудования в душевом боксе может быть связано с определенными неудобствами, поскольку для этого необходимо получить легкий доступ к задней стенке конструкции.

Зачастую монтаж гидробокса имеет определенные тонкости и производится непосредственно в санузле. В некоторых случаях придется провести полную разборку душевой установки для того, чтобы заменить смеситель новым.

Стоимость такого мероприятия может быть равноценна монтажу нового гидробокса и подсоединения его к коммуникациям. Поэтому желательно оставить между стеной и корпусом душевой кабинки необходимый просвет для того, чтобы не столкнуться подобными проблемами при ремонте и замене сантехнического оборудования. Это поможет избежать ненужных сложностей.

Процесс замены крана

Душевая кабина отодвигается от стены или демонтируется, чтобы можно было без лишних трудностей добраться до крепежа и подводки смесителя. Декоративные накладки на лицевой части снимаются, потом откручиваются винты или шурупы, фиксирующие устройство. На задней стенке отвинчивают гайки шлангов подключения воды. После монтируется новый кран и все подключается и устанавливается на место в обратной последовательности.

Кроме того, увеличить срок службы прибора помогут такие вещи, как соблюдение правил пользования и наличие в системе водопровода специальных фильтров. Ну и, конечно, желательно, чтобы сборка и установка сантехнического оснащения душевого бокса производилась квалифицированными специалистами.

Замена картриджа душевой кабины

Ремонт смесителя душевой кабины — как заменить картридж

Если у вас сломался смеситель в душевой кабине, не торопитесь сразу покупать новый. Есть шанс, что замена картриджа решит проблему, и вы сможете отремонтировать смеситель своими руками. Прочитайте эту статью и вы узнаете, почему ломаются картриджи и как избежать поломок. Рассказываем всё о ремонте переключателя режимов и о том, как правильно подобрать и заменить картридж в смесителе душевой кабины.

Обычно в душевые кабины устанавливают встраиваемые многорежимные смесители с жестким соединением (смесители с трубкой) или универсальные смесители (без трубки). Хотя конструкция корпуса у этих смесителей разная, составные части — одинаковые.

Картриджи смешивания и переключения режимов тоже похожи по строению. Основными элементами картриджа являются:

• шток (вращает механизм и направляет поток воды в нужном направлении)
• барабан (корпус картриджа, чаще пластиковый; в разборных картриджах основание крепится на защелке, в неразборных основание не отсоединяется)
• рабочие диски (находятся внутри барабана, самый распространенный вариант — керамические диски)
• уплотнительные кольца (резиновые уплотнители в отверстиях барабана и внутри него)

Картридж смешивания воды предназначен для узла, соединяющего потоки горячей и холодной воды в смесителе. Сверху картридж закрепляется прижимной гайкой, на картридж надевается ручка смешивания . Прижимная гайка состоит из обоймы, которая удерживает картридж, и декоративного кольца. При помощи картриджа смешивания вы настраиваете температуру и напор воды в душевой кабине. В большинстве моделей установлен пластиковый шток, а в основании картриджа вы увидите 3 отверстия.

Картридж переключения режимов (дивертор) управляет подачей воды на нужный режим, устанавливается в переключатель режимов. С помощью этого картриджа вы меняете режимы в душевой кабине — переключаете воду на ручную лейку, тропический душ, гидромассажные форсунки. На картридж надевается ручка переключателя.

Если ваш смеситель переключается только на 1 режим (на ручную душевую лейку), вы не увидите в нем такого картриджа. В однорежимные смесители ставится картридж смешивания воды.

В 90% случаев картриджи смешивания и переключения ломаются из-за низкого качества воды. В такой воде содержатся песок, окалина и ржавчина. Частицы мусора из труб попадают в паз между дисками и не дают их задвинуть. Когда вы не можете закрыть воду или переключить режим, вы нажимаете на ручку смесителя сильнее, и тогда диски в картридже трескаются или ломаются пластиковые фиксаторы, удерживающие диски. В итоге ваш смеситель начинает протекать, даже когда он выключен. Выход один — поставить новые картриджи.

Мастер советует:

«Чтобы не нарваться на эту же поломку через год после замены картриджа, установите фильтр грубой очистки на водопроводную систему. И не забывайте менять фильтр вовремя.»

Другие поломки случаются реже:

Как понять, что проблема в картридже смешивания	Что делать
Смеситель подтекает, только когда вы открываете воду.	Как ни странно, это хорошие новости. Вам не придется менять картридж смешивания, достаточно проверить уплотнительное резиновое кольцо внутри него. Со временем уплотнители трескаются, и в картридже возникает протечка. Поменяйте резиновые прокладки, и ваш смеситель снова заработает без проблем. А вот если смеситель продолжает течь, когда вода включена — это тревожный звонок: картридж смешивания накрылся.
Вы включили воду, а она не идет (перевели ручку смешивания в открытое положение).	У вас отломалось крепление дисков в картридже смешивания, или же сломался шток, на котором держится ручка. Чаще всего это случается, когда выключаете воду резким ударом по ручке смесителя. Достаточно 2-3 таких ударов, чтобы вы отправились в магазин за новым картриджем.
Треснула прижимная гайка, или её уже сорвало.	Это самая опасная ситуация. Вода льется из смесителя под сильным давлением, и если её быстро не перекрыть, вы затопите соседей. Причины бывают разные: возможно гайка изготовлена из некачественного материала и резьбу сорвало, а может быть гайку перетянули при монтаже. Попробуйте заменить гайку. Если не помогло, всё-таки придется менять картридж смешивания — у него лопнул пластиковый корпус.

Как понять, что проблема в картридже переключения режимов	Что делать
Течет переключатель режимов.	Сначала проверьте, нет ли трещин в корпусе переключателя и не разболтаны ли резьбовые соединения. Если продолжает течь, ищите проблему в картридже переключения. Возможно треснул корпус картриджа, или износился уплотнитель в основании картриджа. Уплотнительное кольцо можно заменить, а вот если в картридже трещина — придется ставить новый.
Не переключаются режимы в кабине или переключатель заклинило.	Это значит, что в картридже переключения режимов сломалось крепление дисков. Починить крепления не получится, придется заменить картридж.
Вода идет сразу на несколько режимов.	В картридже переключателя раскололись диски. Отдельно они не продаются, нужно менять весь картридж.

Мастер советует:

«Если у вас болтается ручка смешивания, но сам смеситель работает исправно, рекомендую пересобрать узел смешивания. Возможно картридж плохо прикручен, или ручка на штоке сидит неплотно, или плохо держит уплотнитель в основании картриджа. Мог и шток треснуть, но это случается редко.»

Ремонт картриджа душевой кабины начинается с демонтажа старого картриджа. Чтобы снять картридж со смесителя, вам нужно отсоединить ручки, открутить гайки и снять декоративные накладки. Ручка надевается на наконечник штока, поэтому обычно снимается достаточно легко. Прижимную гайку на узле смешивания тоже можно открутить вручную. Но когда смеситель в плохом состоянии, ручка или гайка может прикипеть. В этом случае попробуйте открутить их пассатижами или газовым ключом, но обязательно оберните деталь тканью, чтобы не погнуть её или не поцарапать хромовое покрытие.

Когда вы сняли ручку, обойму и декоративную накладку, вы увидите картридж в гнезде смесителя. Картридж смешивания можно вытащить руками, он просто вставляется в посадочное место. А вот гайку на картридже переключения иногда приходится отвинчивать пассатижами. Она не хромированная, так что откручивайте смело.

Теперь очистите от известкового налета и песка место, где стоял старый картридж. Новый картридж ставится точно также: просто соберите всё в обратном порядке, прикрутите гайки и поставьте ручку. В конце протестируйте, хорошо ли работает смеситель.

Не всякий картридж для душевой кабины подойдет на ваш смеситель. Если вы купите не тот картридж, вы либо не сможете его установить, либо ручки будут застревать и шуметь при переключении. Поэтому обязательно обратите внимание на параметры старого картриджа.

Чтобы самостоятельно выбрать подходящий картридж для душевой кабины, посмотрите:

• Сколько режимов у вашего старого картриджа?
  Посчитайте, сколько режимов у вашего смесителя. Столько же будет у картриджа.
• Какой диаметр у основания картриджа?
  Вытащите старый картридж и измерьте диаметр основания.
• Какая высота у штока?
  Измерьте длину видимой части штока.
• Какой тип крепления у ручки смесителя?
  Посмотрите на форму наконечника штока. Картриджи выпускаются с наконечниками под шлицы и под квадрат, на разные наконечники ставятся разные ручки.

Замена картриджа переключения режимов

Как устроен смеситель в душевой.

Рассказываем Вам как заменить картридж переключения режимов (дивертор) в смесителе душевой кабины. Для замены необходимо выполнить несколько несложных операций. На картинке изображен смеситель в том виде, в котором мы его в кабине не видим. Мы специально сняли смеситель, чтобы Вам было видно его устройство и надеемся это небольшое руководство или инструкция поможет Вам заменить дивертор (переключатель режимов) самостоятельно.

Так выглядит смеситель в душевой кабине

Как снять ручки смесителя

Для ремонта смесителя прежде всего нужно освободить его от всех внешних элементов, которые мы видим внутри кабины. Это ручки переключения и декоративные накладки. На ручке можно найти небольшое отверстие, в котором находится крепежный винт. Нам на практике попадались два вида винтов: с шляпкой для плоской отвертки и для шестигранного ключа. Определите, что находится у Вас, и берите необходимый инструмент. В нашем случае это отвертка. Отворачиваем винт и снимаем ручку. Также поступаем со второй ручкой.

Отверткой откручиваем маленький винт в отверстии ручки и снимаем ее

Что держит смеситель в душевой кабине

Под ручкой переключения режимов мы находим гайку, которая держит декоративную накладку, откручиваем гайку и снимаем накладку. На самом деле эта гайка не только прикрывает отверстие с декоративной целью, но она также прижимает корпус смесителя к месту крепления. Ее вполне достаточно, чтобы не использовать никаких других способов крепления смесителя. Жаль, что нельзя вынуть картридж переключения режимов не демонтируя смесителя. Нас часто спрашивают, нужно ли снимать смеситель для замены картриджа. В 99% случаев да, необходимо снять смеситель, чтобы добраться до картриджа переключения режимов.

Гайка держит декоративную накладку

Такую же функцию выполняет нижнее прижимное кольцо. Оно бывает двух видов: с резьбой и без резьбы. Среди них нет «лучшего» способа, они просто разные. Снимаем это кольцо и, если под этими накладками не видно никаких винтов, то наш смеситель свободен от душевой кабины и может повиснуть на шлангах с обратной стороны кабины.

Откручиваем декоративную гайку

Как вынуть картридж переключения функций из смесителя

Для дальнейших работ со смесителем, для удобства, Вы можете отсоединить его от всех шлангов, но помните, что мы здесь не говорили про отключение воды, если вы собираетесь отсоединить все шланги, то стоит перекрыть воду на кабину. Иначе вас ждет освежающий сюрприз. Итак мы с Вами видим, что из корпуса виден шток переключателя режимов. Как показано на картинке, откручиваем прижимную гайку (мы специально показали на фото пассатижи) любым инструментом. Чаще всего эту гайку можно открутить рукой, обхватив ее ладонью.

Рукой или инструментом откручиваем прижим картриджа

Замена картриджа

Вытаскиваем картридж режимов рукой, как показано на картинке, и вместо него ставим новый. Выбрать нужный Вам картридж можно в разделе

КАРТРИДЖИ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

После того как сняли прижим вытаскиваем картридж переключения режимов

Как вынуть картридж смешения воды

Картридж смешения воды держится гайкой-фиксатором. Если Ваш смеситель в хорошем техническом состоянии, то Вы будете способны открутить фиксатор рукой. Нет нужды закручивать фиксатор каким-либо инструментом, так как силы руки достаточно для того, чтобы затянуть фиксатор картриджа. В случае если Вы не можете открутить его без использования инструментов, то сделайте это аккуратно, не повредив сам хромированный фиксатор.

Откручиваем гайку-фиксатор рукой

Если все прошло удачно, то Вы сможете извлечь картридж и поменять его на новый.

Под гайкой картридж уже ничем не держится

Собрать смеситель и установить его на душевую кабину нужно в обратном порядке. И вот, когда все готово, Вы снова можете наслаждаться утренним душем.

Удачного ремонта! Мы надеемся статья вам помогла!

Простой ремонт своими руками: замена картриджа для душевой кабины

Мелкие бытовые неисправности сантехнического оборудования – это довольно распространённое явление, которое не обходит стороной даже абсолютно новые ванные комнаты. Чаще всего такие поломки застают нас врасплох и поэтому становятся проблемой поистине крупного масштаба. Особенно неприятно, когда начинает «барахлить» смеситель в душевой кабине, поскольку ванная является одним из самых часто используемых помещений. Если вовремя не обнаружить причину и не вызвать мастера, то небольшое повреждение может привести к ощутимым неудобствам, вплоть до полной поломки смесителя. В идеале, лучше всего научиться самостоятельно ремонтировать мелкие неисправности и осуществлять замену износившихся частей. К примеру, такой элементарный процесс, как установка нового картриджа смесителя, вполне возможно выполнить своими руками, если знать принцип работы устройства и порядок действий.

Картридж в душевую кабину. Что это такое?

Смеситель представляет собой устройство, которое предназначено для пропорционального соединения холодной и горячей воды в один, общий поток. Температура, соответственно, зависит от положения управляющих рычагов или крана. Картридж – это как раз та деталь, благодаря которой и происходит равномерное смешивание воды. Существует множество различных моделей картриджей, которые отличаются своими размерами, устройством, количеством нижних отверстий, а также их формой. Но в целом этот механизм имеет одинаковый принцип действия: благодаря двум дискам в конструкции корпуса (неподвижному и вращающемуся), отверстия имеют возможность совмещаться в разной степени, которая и определяет напор и температуру воды.

Картридж может иметь несколько режимов переключения, но наибольшей популярностью обладают изделия с тремя и больше режимами. В состав конструкции могут входить такие материалы как пластик, сталь, керамика, латунь. Для душевых кабин предпочтительнее выбирать пластиковые картриджи, поскольку металл быстро портится под воздействием влаги. Но и помимо этого существует немало проблем, которые возникают в процессе регулярного использования душевого смесителя, и лишь чётко зная их классификацию, можно правильно диагностировать причину неполадок.

Признаки и причины поломок

Неисправная работа смесителя может иметь разные последствия, однако «вычислить» поломку картриджа можно по только следующему ряду признаков:

1. Нарушаются режимы функционирования. Вместо горячей воды поступает холодная и наоборот. Либо же температура воды не соответствует положению управляющих рычагов в момент использования.
2. Протечка устройства. Очень распространённая проблема: в местах стыка деталей выделяется влага, которая со временем разрушает внешний корпус смесителя.
3. Невозможность открыть или закрыть воду. В независимости от того, в какое положение приводятся рычаги устройство, вода продолжает поступать или наоборот, не течет.

Жесткая вода может стать причиной поломки картриджа.

Всё это свидетельствует, что картридж пришел в негодность и нуждается в замене. Что же становится причиной его поломки?

1. Так называемая «жесткая вода», то есть вода, в составе которой имеются примеси окисления металла.
2. Скопившиеся на поверхности картриджа солевые отложения.
3. Неверное использование смесителя или неграмотная его установка.
4. Слишком долгий срок эксплуатации сантехнического оборудования. Износ движущихся деталей, неплотное прилегание керамических вставок, износ пластин – всё это следствия продолжительного использования смесителя.
5. Изначально некачественная сборка картриджа или дефекты его отдельных деталей.

Как видите, источников проблем может быть множество, но выход только один – полная замена картриджа. При наличии детальной инструкции и нового устройства это реально сделать своими руками.

Как заменить?

Конечно, существуют разборные модели картриджей, однако намного эффективней всё же произвести замену целого устройства, чем подбирать к нему комплектующие.

В первую очередь нужно выбрать правильный картридж. Он должен соответствовать модели и производителю смесителя, на который будет устанавливаться. Если у вас в душевой стоит однорычажная модель, для нее подойдет шаровой, гидрокерамический или керамический картридж. Двухвентильные смесители оснащаются керамическими кран-буксами с паранитовыми и резиновыми прокладками.

Самым популярным видом картриджей на сегодняшний день являются изделия, которые работают под давлением. Но эти модели имеют существенный недостаток – если напор воды не достигает определённого уровня, переключатель может не сработать.

Катридж должен быть надежным.

Кроме того, такой картридж может повредиться под воздействием гидроударов. Срок службы как первого, так и второго вида переключателей зависит от степени износа и надёжности деталей.

Определившись с оптимальным изделием можно переходить к его установке. Для этого понадобятся следующие инструменты: набор отвёрток, пассатижи и шестигранный ключ.

1. В первую очередь нужно перекрыть подачу воды, то есть вентили на трубах. Из лицевой части удаляется заглушка и выкручивается спрятанный за ней винт, после чего рычаг можно снять. Бывает так, что скопившаяся накипь не даёт этого сделать и тогда желательно полить конструкцию кипятком, чтобы материал рукоятки расширился.
2. Затем нужно открутить прижимную гайку, которой был закреплен старый картридж и удалить его, после чего на то же самое место устанавливается новый. Самое главное – чтобы отверстия смесителя и новой детали полностью совпали. Для того чтобы проверить конструкцию на этот счёт, нужно поместить картридж в конструкцию без закрепления и поставить верхнюю часть смесителя на место. Если внешний вид устройства никак не поменялся, значит, картридж подходит.
3. Перед окончательной установкой желательно очистить внутренности смесителя от скопившегося мусора и накипи, раз уж есть такая возможность. Для лучшего эффекта поверхность можно обработать «жидким» ключом, чтобы потом легко удалить накипь и последствия коррозии. Не забудьте проверить состояние уплотнительных колец, ведь очень часто протечки случаются из-за неправильного их монтажа.
4. Далее нужно закрепить картридж с помощью зажимной гайки и установить верхнюю часть смесителя, закрутив фиксирующий винт.
5. Закончить установку следует проверкой конструкции на герметичность и функциональность. Протестировать смеситель желательно в разных положениях и режимах – если потоки холодной и горячей воды «слушаются», значит, установка произведена верно. Плотность прилегания можно проверить, полностью осушив смеситель и перекрыв отверстие излива при самом большом напоре. Визуального осмотра будет достаточно, чтобы убедиться, не нарушена ли герметичность соединения.

В целом процесс замены картриджа не представляет особой сложности, если правильно подобрать модель и внимательно следовать всем инструкциям. А предотвратить быстрый износ смесителя и картриджа можно только профилактикой: профессиональный монтаж, правильная эксплуатация и установка фильтров помогут значительно продлить «жизнь» конструкции.

Как отремонтировать протекающий однорычажный картриджный кран

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Картриджный смеситель — это особый тип бесшайбовой арматуры, обычно используемый на кухнях и в ванных комнатах. Он сконструирован таким образом, чтобы картриджную вставку можно было легко заменить, когда из крана начинает капать и течь.

Картриджные смесители бывают однорычажными и двухрычажными, и в разных моделях используются разные типы пластиковых или латунных картриджей. В смесителе с одной ручкой ручка поднимает или опускает картридж внутри корпуса смесителя, чтобы запускать и останавливать поток воды. В один и тот же картридж подается и горячая, и холодная вода, а поворотом ручки регулируется смесь и температура. Картриджные смесители с двумя ручками работают аналогично, но в этой конструкции есть два картриджа, каждый из которых регулирует поток либо горячей, либо холодной воды. В них движение ручки скручивает картридж, а не поднимает его вверх и вниз.

Тип водяного регулирующего клапана , который используется в вашем кране, не всегда очевиден, просто взглянув на кран. Например, в кухонном смесителе с одной ручкой может использоваться шар, диск или картриджный кран. Однако обычно кран с одной ручкой дает отчетливое ощущение, что внутренний картридж поднимается вверх, когда вы включаете воду. В смесителях шарового или дискового типа ощущение скольжения или вращения внутренних частей.

В этом проекте обсуждается только однорычажный смеситель картриджного типа. Некоторые модели кранов сложнее других, но эти инструкции применимы в большинстве ситуаций.

Первым шагом в ремонте крана является определение места запора воды и отключение линий подачи горячей и холодной воды, идущих к крану. Запор воды обычно находится прямо под раковиной и состоит из небольшого клапана и небольшой ручки — одной для трубы холодной воды, а другой для горячей воды.

В большинстве случаев вы будете поворачивать ручку по часовой стрелке, чтобы затянуть ее и отключить. Убедитесь, что клапаны плотно закручены. Клапаны других типов могут иметь рычажную рукоятку, которая закрывается поворотом их перпендикулярно ватерлинии.

Если в вашем доме нет локальной запорной арматуры, то вам нужно будет подойти к водопроводу и перекрыть там подачу воды.

После отключения воды откройте кран, чтобы полностью сбросить давление и дать воде стечь.

Оборудование/инструменты

• Шестигранный ключ
• Трубный ключ или пассатижи
• Отвертка
• Универсальный нож

Материалы

• Сменный картриджный клапан
• Старая зубная щетка
• Водостойкая силиконовая смазка для сантехники

Ель / Кевин Норрис

1. Снимите ручку рычага крана

   Чтобы снять старый картридж, сначала нужно снять ручку. Это может быть немного сложно, поскольку производители часто прячут винт, удерживающий ручку, под съемной пластиковой накладкой или колпачком. Этот колпачок можно найти на верхней части ручки, по бокам, или это может быть открытый установочный винт с шестигранной головкой сбоку корпуса ручки крана.

   Поместите сетчатые фильтры корзины для раковины в слив, чтобы поймать любые падающие детали, прежде чем вы начнете разбирать смеситель.

   Чтобы получить доступ к винту рукоятки, осторожно подденьте пластиковый колпачок отверткой с тонким лезвием. Если у вашего смесителя нет пластиковой крышки, винт может быть скрыт под декоративной наклейкой поверх крышки смесителя, как это имеет место на некоторых старых смесителях марки Moen. Аккуратно поднимите наклейку лезвием ножа и снимите наклейку.

   Как только винт рукоятки обнажится, используйте отвертку с крестообразным шлицем или шестигранный ключ, чтобы выкрутить винт, затем поднимите и снимите рукоятку. В некоторых случаях достаточно просто ослабить установочный винт, чтобы снять ручку. Возможно, вам придется аккуратно поддеть ручку.

   Отложите ручку и винт в сторону.

   Ель / Кевин Норрис

   Совет

   Во время работы рекомендуется выстраивать детали на прилавке в том порядке, в котором они были сняты. Это немного облегчит повторную сборку.

2. Снимите стопорную гайку

   Способ удержания картриджа зависит от модели вашего крана. В большинстве случаев в корпусе смесителя есть какая-то стопорная гайка, которая фиксирует его на месте. В более старых и простых смесителях картридж удерживается только большой гайкой, которая обнажается после снятия ручки. Более новые или более дорогие картриджные смесители могут иметь декоративную манжету и другие детали, которые необходимо снять, прежде чем вы сможете добраться до стопорной гайки.

   Если вы видите стопорную гайку после снятия рукоятки, используйте плоскогубцы или разводной ключ, чтобы повернуть стопорную гайку против часовой стрелки и снять ее. Отложите гайку в сторону.

   Ель / Кевин Норрис

3. Вариант: когда стопорная гайка не видна

   Если вы не видите стопорную гайку после снятия ручки, у вас более новый и сложный картриджный кран. Отложите все следующие детали в том порядке, в котором они были сняты.

   Сначала откручиваем декоративный хомут. После снятия вы можете найти скобу, прикрепленную к картриджу с помощью винта с крестообразным шлицем, который управляется рукояткой. Отвинтите винт, чтобы снять скобу адаптера/разъема рукоятки.

   После того, как этот кронштейн будет удален, вы можете найти белое пластиковое кольцо, которое находится внутри корпуса крана. Снимите кольцо и обязательно обратите внимание на ориентацию пластикового стопорного кольца в любой шпоночной канавке в корпусе крана. Это кольцо будет ориентировать движение ручки.

   Снимите шайбу штока. После удаления этих деталей вы должны увидеть стопорную гайку, удерживающую картридж на месте. Снимите стопорную гайку.

   Вставьте плоскую отвертку за зажим и аккуратно подденьте его из удерживающего паза. Вы также можете попробовать это с помощью острогубцев. Осторожно снимите зажим, затем отложите его вместе с другими частями в том порядке, в котором он был снят.

   Ель / Кевин Норрис

4. Снимите удерживающую скобу (если имеется) и старый картридж

   Некоторые смесители имеют удерживающий зажим для картриджа: это U-образный латунный зажим, который удерживает картридж на месте внутри корпуса смесителя и (если имеется) должен быть удален перед извлечением картриджа. Клипса окружает два пластиковых выступа на корпусе картриджа. (Вам нужно будет скопировать эту точную ориентацию при замене картриджа.) Чтобы снять зажим для картриджа, вставьте отвертку с плоским лезвием за зажим и аккуратно подденьте его из удерживающего паза. Вы также можете попробовать это с помощью острогубцев. Осторожно снимите зажим, затем отложите его вместе с другими частями в том порядке, в котором он был снят.

   Освободив картридж от всех зажимов и креплений (если они были), его можно снять, приподняв вверх и вытащив наружу. Это может быть сложнее, чем кажется, потому что содержащиеся в воде минералы могут привести к залипанию картриджа. Вот почему в ваш новый комплект картриджей обычно входит белый пластиковый инструмент с квадратным верхом, который поможет вам ослабить картридж.

   Поместите инструмент поверх стержня картриджа и совместите выемки на пластиковом инструменте с выступами на картридже. Вы хотите, чтобы он точно подходил к верхней части картриджа.

   С помощью разводного ключа или плоскогубцев возьмитесь за квадратную верхнюю часть пластикового инструмента и поверните картридж вперед и назад в корпусе, чтобы ослабить его.

   Снимите пластиковый инструмент и с помощью плоскогубцев крепко возьмитесь за верхнюю часть стержня картриджа и потяните прямо вверх, чтобы вынуть картридж из корпуса крана. Вместе с картриджем выльется немного воды — это нормально.

   Если картридж застрял и вы не можете его извлечь, вам придется использовать съемник картриджа.

   Ель / Кевин Норрис

5. Купить новый картридж

   Купите новый сменный картридж. Продано много десятков сменных картриджей, поэтому убедитесь, что вы покупаете правильный картридж. Брать с собой в магазин старый картридж для сравнения зачастую лучший способ избежать ошибок.

   Ель / Кевин Норрис

6. Установите новый картридж

   Новый картридж легко заменить — просто позаботьтесь о том, чтобы правильно выровнять его при установке.

   С помощью термостойкой силиконовой сантехнической смазки нанесите тонкий слой на все резиновые уплотнительные кольца и резиновые уплотнения на картридже. Затем потяните верхнюю часть стержня в верхнее положение, чтобы открыть картридж.

   Аккуратно поместите картридж обратно в корпус крана и надавите, пока он полностью не встанет на место, убедившись, что два выступа картриджа точно совмещены с выемкой или прорезями удерживающего зажима в корпусе картриджа крана. Возможно, вам придется использовать плоскогубцы, чтобы захватить верхнюю часть стержня картриджа и полностью протолкнуть картридж вниз.

   Установите фиксирующий зажим, вставив его обратно в гнездо до упора. Возможно, вам придется немного повернуть картридж, чтобы клипса полностью встала на место, если выступы картриджа не были точно совмещены с выемками удерживающей клипсы. Если вы используете белый пластиковый инструмент, чтобы слегка повернуть картридж, вставляя зажим на место, он должен встать на место со щелчком.

   Ель / Кевин Норрис

7. Сборка крана

   После установки картриджа сборка смесителя производится в порядке, обратном разборке.

   Замените стопорную гайку и другие детали в соответствии с моделью смесителя. Снова откройте водяные клапаны и проверьте на наличие утечек.

   Наконечник

   Если при сборке смесителя вы обнаружите, что регуляторы горячей и холодной воды перепутаны, значит, вы установили картридж задом наперед. Разберите и извлеките картридж и поверните его на 180 градусов перед повторной установкой.

   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Проблемы с жесткой водой . Государственный университет Северной Дакоты.

Замена картриджа крана | Служба поддержки клиентов

ПРИМЕЧАНИЕ: Если ваш смеситель Moen был произведен после 2009 года и вы смотрите на картридж 1225, вполне возможно, что у вас на самом деле картридж 1255, поскольку стили картриджей могут различаться в зависимости от даты изготовления. Если вы не совсем уверены, мы рекомендуем вам обратиться к исходной документации, прилагаемой к вашему смесителю, или не стесняйтесь обращаться к свяжитесь с нами. Вы также можете обратиться к нам за помощью по телефону 1-800-BUY-MOEN (1-800-289-6636).

ИНФОРМАЦИЯ О ГАРАНТИИ

Продукция Moen производится в соответствии с высочайшими стандартами качества и мастерства. На большинство смесителей Moen распространяется пожизненная ограниченная гарантия Moen. Для получения дополнительной информации о гарантии посетите нашу страницу информации о гарантии .

ИНФОРМАЦИЯ О КАРТРИДЖАХ

Номера большинства картриджей Moen, также называемые номерами моделей, находятся в пределах 1200 серия . Однако есть исключения.

КАРТРИДЖИ ДЛЯ СМЕСИТЕЛЕЙ С ОДНОЙ РУЧКОЙ:

Картридж 1255  — Одинарный картридж Duralast®. В комплекте пластиковая стопорная гайка.

Посмотрите видео по снятию и установке картриджа 1255 Видео:

Картридж 1200 или Картридж 1225 — Сменный картридж с одной ручкой.

Смотреть снятие и установка картриджа 1225 Видео. Это видео также относится к картриджу 1200 :

Посетите: https://www.moen.com/customer-support/installation-help/1200-1225-cartridge-replacement-tutorial для просмотра пошагового руководства.

Картридж 1222  — (СМЕСИТЕЛЬ ДЛЯ ДУША) Сменный картридж с одной ручкой, Posi-Temp®.

Посмотрите видео 1222 Снятие и установка картриджа Видео:

Картридж 4000  — Незавершенный сменный картридж.

Для этого картриджа 4000 нет видео по снятию и установке. Не стесняйтесь обращаться к нам по телефону или звоните нам для получения помощи по телефону 1-800-BUY-MOEN (1-800-289-6636). Мы рады помочь.

КАРТРИДЖИ ДЛЯ СМЕСИТЕЛЕЙ С ДВУМЯ РУЧКАМИ:

Картридж 1224  — Сменный картридж с двумя ручками (горячий или холодный).

Посмотрите видеоролик о снятии и установке картриджа 1224 . Обратите внимание, что ваш картридж может иметь закладную патронную гайку, которая на видео не показана. Обратитесь к документации, прилагаемой к вашему смесителю. Если у вас есть встроенная патронная гайка и вам нужна дополнительная помощь, звоните по телефону , свяжитесь с нами  или позвоните нам для получения помощи по телефону 1-800-BUY-MOEN (1-800-289-6636):

Посетите: https ://www. moen.com/customer-support/installation-help/1224-cartridge-replacement-tutorial для получения пошагового руководства.

Картридж 1234  — Картридж Duralast® с двумя ручками для двухвентильных смесителей для унитаза и кухни (с горячей или холодной водой). Обратите внимание, что ваш картридж может иметь встроенную патронную гайку. Обратитесь к документации, прилагаемой к вашему смесителю. Если у вас есть встроенная патронная гайка и вам нужна дополнительная помощь, звоните по номеру , свяжитесь с нами по телефону или позвоните нам для получения помощи по телефону 1-800-BUY-MOEN (1-800-289-6636).

Для этого картриджа 1234 нет видео по снятию и установке.

Картридж 1248  — Сменный картридж с двумя ручками для римских бань высокой производительности (горячий или холодный).

Для этого картриджа 1248 нет видео по снятию и установке. Не стесняйтесь обращаться к нам по телефону или звоните нам для получения помощи по телефону 1-800-BUY-MOEN (1-800-289-6636). Мы рады помочь.

КАРТРИДЖИ ДЛЯ СМЕСИТЕЛЕЙ ROMAN BUB:

Картридж 1258  — Moen 1258 Картридж Duralast с двумя ручками Для римских смесителей с двумя ручками (горячих или холодных).

Смотреть Обслуживание картриджа Duralast 1258 в клапанах Roman Tub  Видео:

ПОДГОТОВКА К ЗАМЕНЕ КАРТРИДЖА

Отключите подачу воды

Подготовьте следующие рекомендуемые инструменты:

Кроме того, в зависимости от модели смесителя, для удаления картриджа и новой установки могут потребоваться следующие инструменты. Эти инструменты можно приобрести здесь, на Moen.com. Просто нажмите на ссылку или изображение, чтобы добавить их в корзину.

• Инструмент для извлечения картриджа Moen (продается отдельно)

• Инструмент для снятия фиксатора картриджа Moen — картридж с 2 рукоятками (продается отдельно)

Смело  , свяжитесь с нами или позвоните нам для получения помощи по телефону 1-800-BUY-MOEN (1-800-289-6636). Мы будем рады помочь вам в процессе замены вашего картриджа Moen.

Можно ли отремонтировать картридж крана?

12 июл

Можно ли отремонтировать картридж крана?

Если ваш кран капает или протекает, вам может быть интересно, можно ли отремонтировать картридж крана. Во многих домах есть картриджные смесители, одно- или двухрычажные. Картридж — это пластиковый компонент вашего крана, который отвечает за контроль потока и температуры воды. Если картридж крана нуждается в ремонте, лучше всего заменить картридж.

Замена картриджа в смесителе для ванной — это быстрое исправление сантехнических работ, которое занимает менее часа с помощью нескольких простых инструментов. Утечки обычно вызваны изношенными картриджами или уплотнительными кольцами. Заменив необходимые компоненты на запасные части, ваш смеситель больше не будет протекать в основании или возле ручек.

Картриджный кран бывает двух основных моделей: с одной или двумя ручками. Один из самых простых способов определить, является ли ваш смеситель картриджным или компрессионным, — обратить внимание на то, как вы себя чувствуете, когда перекрываете воду. Если нажатие на ручку вниз замедляет поток воды до тонкой струйки или выключает его, перед вами компрессионный смеситель. С этими смесителями ремонт — это совсем другой процесс, так как в них нет картриджей.

• Однорычажные смесители могут быть картриджными, шаровыми или керамическими дисковыми.
• Смесители с двумя ручками обычно представляют собой смесители картриджного или компрессионного типа.

Если при открытии двухрычажного смесителя вы обнаружите, что шток смесителя торчит вверх, скорее всего, это смеситель компрессионный. Вы обычно найдете эти типы смесителей в старых домах.

Отключите воду

Перед заменой картриджа в кране убедитесь, что вода не течет . Выполните следующие действия, чтобы перекрыть подачу воды к раковине, с которой вы собираетесь работать:

• Найдите запорный клапан под раковиной, чтобы перекрыть подачу воды. Убедитесь, что клапаны полностью закрыты.
• Затем полностью откройте оба крана, чтобы вся вода вытекла из труб.
• Перекрыть краны горячей и холодной воды.
• Заткните слив, используя обычную пробку или ручку пробки на кране. В крайнем случае, вы также можете использовать тряпку, чтобы заткнуть слив раковины.

Снимите крышки ручек

После отключения подачи воды продолжите процесс замены ручек. Для оборудования смесителя характерно наличие декоративных крышек, которые необходимо снять. Если вместо этого у вас нет декоративных ручек и вы видите винт на ручке, вы можете пропустить этот шаг.

Однако, если вы не видите винта, крышки необходимо снять. Просто снимите пластиковый колпачок на каждой ручке с помощью плоской отвертки или ногтей. Это должно сделать винт видимым там, где раньше была крышка.

Отсоедините ручки и гайки

Теперь, когда на ручках крана виден винт, просто отвинтите его по часовой стрелке, пока не сможете вытащить. Этот процесс может незначительно отличаться в зависимости от настроек вашего крана. Если у вас есть смеситель с угловыми ручками, винт может быть расположен сбоку от ручки, и для его удаления потребуется шестигранный ключ или шестигранный ключ.

Для некоторых смесителей с двумя ручками вам также может понадобиться снять стопорную гайку или гайку крышки с помощью разводного ключа, чтобы получить доступ к картриджу смесителя. В то время как картриджные смесители с одной ручкой будут иметь винт в передней части ручки и гайку крышки, которую необходимо открутить.

Удаление картриджа крана

Картридж выглядит как пластиковый цилиндр с выемками сбоку и стержнем сверху. Как только вы удалите из крана достаточное количество деталей, картридж станет виден. Аккуратно извлеките картридж из корпуса крана и отложите в сторону. При необходимости используйте плоскогубцы, чтобы зажать шток и снять его. Если картридж еще не виден, возможно, нужно удалить еще несколько частей.

Или, если у вас возникли трудности с извлечением картриджа, может потребоваться специальный инструмент. Подробности см. в инструкциях производителя. В основании рукоятки также может быть стопорная гайка или стопорный зажим, удерживающий картридж на месте. Это особенно характерно для однорычажных картриджных кранов. С помощью разводного ключа, плоскогубцев или пассатижей для водяных насосов снимите стопорную гайку, а затем поднимите картридж прямо вверх.

Отсоедините уплотнительное кольцо и пружины

После того, как вы успешно извлекли картридж, осмотрите кран изнутри. В зависимости от того, какой у вас смеситель, может быть уплотнительное кольцо, которое выглядит как шайба или круглая резиновая буква «О». И это, и пружину (если вы ее видите) нужно будет снять. Затем используйте мягкую ткань, чтобы убрать мусор внутри корпуса, и тряпку, чтобы впитать лишнюю воду в ручках.

Замена и сборка

Картриджи для кранов бывают разных форм и размеров. Самый эффективный способ найти нужную деталь — это подготовиться. Подумайте о том, чтобы принести картридж, уплотнительное кольцо и пружину с собой в местный хозяйственный магазин, чтобы убедиться, что вы получили правильные запасные части. Получив сменный картридж, выполните следующие действия, чтобы заменить картридж и собрать смеситель:

1. Начните с замены пружин в основании крана.
2. Смажьте новое уплотнительное кольцо силиконовой смазкой и поместите его в корпус смесителя.
3. При необходимости установите на место стопорные зажимы и затяните стопорную гайку.
4. Нанесите толстый слой сантехнической смазки на ту часть картриджа, которая будет вставлена.
5. Для смесителей с одной рукояткой обязательно совместите стороны горячей и холодной воды.
6. Вставьте картридж на место, убедившись, что он правильно совмещен со всеми пазами.
7. Установите на место гайку крышки.
8. Установите ручку или ручки обратно на смеситель и закрепите их шестигранным ключом или отверткой.
9. Замените декоративные крышки, если они есть.
10. Откройте водяной клапан под раковиной и медленно открывайте каждый кран, чтобы проверить наличие утечек.

Теперь, когда вы знаете, как починить неисправный картридж крана, почему бы не нанять профессионального сантехника, который сделает всю работу за вас? Если у вас просто есть дополнительные вопросы о картриджах для смесителей или вы хотите запланировать ремонт смесителя, позвоните нам сегодня! Наши опытные, лицензированные и связанные сантехники уже много лет обслуживают округ Санта-Крус и за его пределами.

Руководство по ремонту картриджей Chicago Faucets XT

Бесплатная доставка при заказе на сумму от 150 долларов!

(800) 959-8116

Руководство по ремонту картриджей Chicago Faucets XT Пошаговые инструкции по замене картриджей Quaturn™ или Slow Compression «XT» Этап 1 — Перекройте воду на запорном или главном клапане. Снимите рукоятку в сборе и с помощью плоского ключа отверните накидную гайку (А). Шаг 2 — Перекройте воду на запорном или главном клапане. Снимите рукоятку в сборе и с помощью плоского ключа отверните накидную гайку (А). Шаг 3 — Отвинтите гайку штока (K) в нижней части картриджа с помощью плоского ключа, используя ручку в качестве рычага для облегчения снятия. Шаг 4 — Отверните втулку (D) от штока (C), удерживая ручку, и поверните втулку рукой. Когда втулка будет снята со штока, седло (F), уплотнительное кольцо (G), шайба седла (H), фиксатор (I) и шайба (J) будут смещены со штока. Шаг 5 — Установите втулку (D) на слегка смазанный шток (C). С новыми деталями добавьте седло (F), уплотнительное кольцо (G), шайбу седла (H), стопор (I) и шайбу (J) на шток (C) и туго навинтите гайку на шток. Шаг 6 — Установите втулку (D) на слегка смазанный шток (C). С новыми деталями добавьте седло (F), уплотнительное кольцо (G), шайбу седла (H), стопор (I) и шайбу (J) на шток (C) и туго навинтите гайку на шток. Шаг 7 — Замените колпачковую гайку (A) и частично затяните. Установите ручку на место и поверните картридж в направлении закрытия, пока картридж не окажется в нужном положении для удобной работы. Снимите ручку. Зафиксируйте картридж на месте, надежно затянув колпачковую гайку (A) с крутящим моментом 20–27 футо-фунтов. Шаг 8 — Включите воду с помощью главного клапана или остановите. Снимите аэратор. Включите кран на «полный», чтобы осадок смылся из линий, и замените картридж аэратора. СПИСОК ДЕТАЛЕЙ — Детали, перечисленные в столбце «Описание» ниже и отмеченные звездочкой (*), являются деталями, рекомендуется для замены при замене этих рабочих картриджей. Другие детали, не отмеченные маркировкой, могут потребовать замены в зависимости от степени износа, который они получили, и их состояния при осмотре. Большинство частей, перечисленных ниже также доступны в мультиупаковках (коробочных партиях). Посетите chicagofaucets.com или позвоните в службу поддержки клиентов Chicago Faucets, чтобы узнать больше. Информация. Примечание: элементы без номера детали нельзя приобрести отдельно. Картриджи Quaturn Открытая крышка Скрытая крышка Описание 1-099XTJKABNF 1-100XTJKABNF 377-XTRHJKABNF 903:50 377-XTLHJKABNF А. Крышка 1-214JKCP 1-214JKCP 274-004ЖКРБФ 274-004ЖКРБФ B. Сборка упаковки* 93-131ЖКАБНФ 93-131ЖКАБНФ 903:50 93-131ЖКАБНФ 93-131ЖКАБНФ C. Шток в сборе. с уплотнительным кольцом – – – – Д. Рукав – – 903:50 – – Е. Кольцо круглого сечения 2-043ЖКАБНФ 2-043ЖКАБНФ 2-043ЖКАБНФ 2-043ЖКАБНФ Ф. Сиденье* 1-327ЖКАБНФ 1-327ЖКАБНФ 903:50 1-327ЖКАБНФ 1-327ЖКАБНФ G. Кольцо круглого сечения 1-328ЖКАБНФ 1-328ЖКАБНФ 1-328ЖКАБНФ 1-328ЖКАБНФ H. Омыватель сиденья* 1-021ЖКАБНФ 903:50 1-021ЖКАБНФ 1-021ЖКАБНФ 1-021ЖКАБНФ I. Слуга 1-022ЖКАБНФ 1-022ЖКАБНФ 1-022ЖКАБНФ 1-022ЖКАБНФ Дж. Вошер 903:50 1-031ЖКАБНФ 1-031ЖКАБНФ 1-031ЖКАБНФ 1-031ЖКАБНФ К. Орех 333-097ЖКАБНФ 333-097ЖКАБНФ 333-097ЖКАБНФ 333-097ЖКАБНФ Картриджи медленного сжатия Открытая крышка Скрытая крышка Описание 217-XTLHJKABNF 217-XTRHJKABNF 274-XTLHJKABNF 274-XTRHJKABNF А. Крышка 1-214JKCP 1-214JKCP 274-004ЖКРБФ 274-004ЖКРБФ B. Сборка упаковки* 93-131ЖКАБНФ 93-131ЖКАБНФ 93-131ЖКАБНФ 93-131ЖКАБНФ C. Шток в сборе. с уплотнительным кольцом – – – – Д. Рукав – 903:50 – – – Е. Кольцо круглого сечения 2-043ЖКАБНФ 2-043ЖКАБНФ 2-043ЖКАБНФ 2-043ЖКАБНФ Ф. Сиденье* 1-327ЖКАБНФ 903:50 1-327ЖКАБНФ 1-327ЖКАБНФ 1-327ЖКАБНФ G. Кольцо круглого сечения 1-328ЖКАБНФ 1-328ЖКАБНФ 1-328ЖКАБНФ 1-328ЖКАБНФ H. Омыватель сиденья* 903:50 1-021ЖКАБНФ 1-021ЖКАБНФ 1-021ЖКАБНФ 1-021ЖКАБНФ I. Слуга 1-022ЖКАБНФ 1-022ЖКАБНФ 1-022ЖКАБНФ 1-022ЖКАБНФ Дж. Вошер 1-031ЖКАБНФ 1-031ЖКАБНФ 1-031ЖКАБНФ 1-031ЖКАБНФ К. Орех 333-097ЖКАБНФ 333-097ЖКАБНФ 333-097ЖКАБНФ 333-097ЖКАБНФ Комплект для ремонта картриджа Quaturn 1277-DAB — Комплект для ремонта картриджа Quaturn

Сменные картриджи — горная сантехника

Товаров, соответствующих вашему выбору, не найдено.

Не найдено

Duet Finishes

Коллекция Duet Finish от Mountain Plumbing подчеркивает элементы дизайна вашей кухни и ванной, придавая по-настоящему сбалансированный и уникальный вид. Этот продукт имеет более современный стиль, но может сочетаться со многими дизайнами. Чтобы дополнить и улучшить детали этих искусно изготовленных аксессуаров и деталей, дополнительная отделка делает изделие ярким на матово-черном фоне. 9№ 0003

Четыре сочетания цветов

Благодаря сочетанию нашей современной матовой черной отделки с четырьмя дополнительными цветами (матовый никель, полированный хром, полированный никель, бронза цвета шампанского) отдельные детали каждой детали выделяются. Эти продукты заявляют о себе и добавляют изюминку часто забываемому элементу дизайна кухни или ванной.

Сочетайте элементы с другими продуктами, доступными в отделке Duet:

Серии MT1820 / MT1830 / MT1840 — аксессуары для смесителей

MT957R / MT958R / MT959K / MT964K-воздушный переключатель

MT300 / MT200EV / MT202-Сифти с раковиной

MT5003L-NL-Клапан угла LEVER

MT2000-2 Finish Collection воспользуйтесь ссылками ниже, чтобы посетить нашу специальную информационную страницу или загрузить информационную брошюру.

Посетите информационную страницу Duet

Загрузите брошюру Duet

Отделки Duet

Коллекция Duet Finish от Mountain Plumbing подчеркивает элементы дизайна вашей кухни и ванной, придавая по-настоящему сбалансированный и уникальный вид. Этот продукт имеет более современный стиль, но может сочетаться со многими дизайнами. Чтобы дополнить и улучшить детали этих искусно изготовленных аксессуаров и деталей, дополнительная отделка делает изделие ярким на матово-черном фоне.

Четыре сочетания цветов

Благодаря сочетанию нашей современной матовой черной отделки с четырьмя дополнительными цветами (матовый никель, полированный хром, полированный никель, бронза цвета шампанского) отдельные детали каждой детали выделяются. Эти продукты заявляют о себе и добавляют изюминку часто забываемому элементу дизайна кухни или ванной.

Акценты с алмазной накаткой

Для смесителей серии Francis Anthony MT1820, MT1830 и MT1840 также доступна опция сложной алмазной накатки. Эта деталь добавлена ​​как к изливу смесителя, так и к ручкам, что увеличивает богатство и глубину дизайна смесителей. Накатные акценты становятся все более распространенными в современной классической среде и городских промышленных помещениях и теперь доступны в Mountain Plumbing.

ВНИМАНИЕ: Вы также можете заказать только акценты с ромбовидной накаткой на отдельных смесителях без отделки Duet. Смеситель будет поставляться в BRN, CPB, PN или CHBRZ со следующим форматом номера модели: MT****-NLK/***

Смесители в паре с другими продуктами, доступными в отделке Duet:

MT1820 , серии MT1830 и MT1840 — дополнительные смесители

MT957R — воздушный переключатель

MT300, MT200EV, MT202 — фильтры для раковины

MT5003L-NL — рычажный угловой клапан

MT2000-2 – Ловушка для бутылок

Чтобы узнать больше о коллекции Duet Finish и алмазной накатке, воспользуйтесь ссылками ниже, чтобы посетить нашу специальную информационную страницу или загрузить информационную брошюру.

Посетите информационную страницу Duet

Загрузите брошюру Duet

Руководство по отделке

Компания Mountain Plumbing Products предлагает широкий выбор изысканных отделок. Есть что-то, что подходит для каждого приложения и любого типа внешнего вида, который вы можете захотеть. В нашем широком ассортименте красивых и долговечных покрытий используются стандартные отраслевые процессы, такие как гальванопокрытие, порошковое покрытие и PVD (физическое осаждение из паровой фазы). При нанесении на производственной линии можно ожидать разумную степень вариации цвета/отделки. В зависимости от того, что вы выберете, доступны как металлические, так и пластиковые покрытия.

Декоративная металлическая отделка — Стандарт

BRN / Nickel

BRS / Матовая нержавеющая сталь

CHBRZ / Шампанский бронза

CPB / POLIENTED

MB / MAT BLACK

ORB / HOLBED BROME

MB / MAT BLACK

ORB / HOLBED BROME

MB / MAT BLACK

666. / Полированный никель

PS / Полированная нержавеющая сталь

PVDBRN / PVD Матовый никель

PVDPN / PVD Полированный никель

SS / Нержавеющая сталь

ULB / Нелакированная латунь

VB / Venetian Bronze

Decorative Metal Finishes – Group 1

AB / Antique Brass

ACP / Antique Copper

PCP / Polished Copper

PEW / Pewter

SB / Satin Brass

SC / Satin Хром

WCP / Состаренная медь

Декоративные металлические покрытия — группа 2

BN / Черный никель

EB / Английская бронза

FG / Французское золото

GPB / Полированное золото

PVD / полированная латунь

PVDBB / PVD.

BNE / Bone

BT / Biscuit

IW / Ice White

PW / Polar White

WH / White

CPP / Polished Chrome

Granite Finished Plastic (Xenoy Molded Plastic) 3 7 50003

CPNE / Шампанское

PWG / Полярно-белый гранит

MLB / Матовая лава-черная

SLB / Блестящая лава-черная

Обратите внимание: Варианты отделки, показанные на этой странице, представляют собой компьютерное представление фактических вариантов отделки, которые мы предлагаем. Из-за разного качества мониторов (пикселей, размера и т. д.) образцы веб-сайтов, показанные здесь, немного отличаются от того, как они выглядят на реальном продукте.

Различные производители часто используют одни и те же названия для отделки, которые могут варьироваться от компании к компании. У нас есть список, который соответствует отделке от других компаний, поэтому вы можете найти правильный вариант, который будет гармонировать с вашим текущим декором. Поскольку некоторые производители используют разные средства для нанесения гальванических покрытий, найти точное соответствие может быть сложно, и нет гарантии согласованности даже от одной и той же компании. Тем не менее, поскольку компания Mountain Plumbing Products использует только один эксклюзивный объект для нанесения покрытия, наша отделка не будет отличаться.

Посмотреть руководство по сочетанию отделки

Ваше имя (обязательно)

Кому отправить? (требуется электронная почта)

Ваш адрес электронной почты

Тема

Ваше сообщение

Пожалуйста, оставьте это поле пустым.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Эта контактная форма «Поделиться продуктом» предназначена только для того, чтобы поделиться этой страницей продукта с другими людьми, она НЕ отправляется компании Mountain Plumbing Products. Если вы хотите связаться с нами по этому конкретному вопросу, пожалуйста, используйте Кнопка «Дополнительная информация и цены на продукцию» , и наша служба поддержки клиентов будет рада помочь!

Alabama

Alaska

Arizona

Arkansas

California

Colorado

Connecticut

Delaware

Florida

Georgia

Hawaii

Idaho

Illinois

Indiana

Iowa

Kansas

Kentucky

Луизиана

Maine

Maryland

Massachusetts

Michigan

Minnesota

Mississippi

Missouri

Montana

Nebraska

Nevada

New Hampshire

New Jersey

New Mexico

New York

North Carolina

Северная Дакота

Огайо

Оклахома

Орегон

Пенсильвания

Род-Айленд

Южная Каролина

South Dakota

Tennessee

Texas

Utah

Vermont

Virginia

Washington

Washington D. C.

West Virginia

Wisconsin

Wyoming

Eastern Canada

Western Canada

Caribbean

South Америка

[aws_search_form id=”1″]

ДОМАШНЯЯ КЛИНИКА; Однорычажный смеситель Woes

Нью-Йорк|ДОМАШНЯЯ КЛИНИКА; Однорычажный смеситель Woes

Реклама

Продолжить чтение основного материала

ДОМАШНЯЯ КЛИНИКА

Автор John Warde

• 7 января 1990 г.
