Гаражные ворота — чертежи для изготовления

Содержание статьи

  • Проведение замеров
    • Чертеж ворот
    • Чертеж калитки
    • Проем для устройства подъемных ворот
  • Выбор замков для гаражных ворот

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.
  • Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

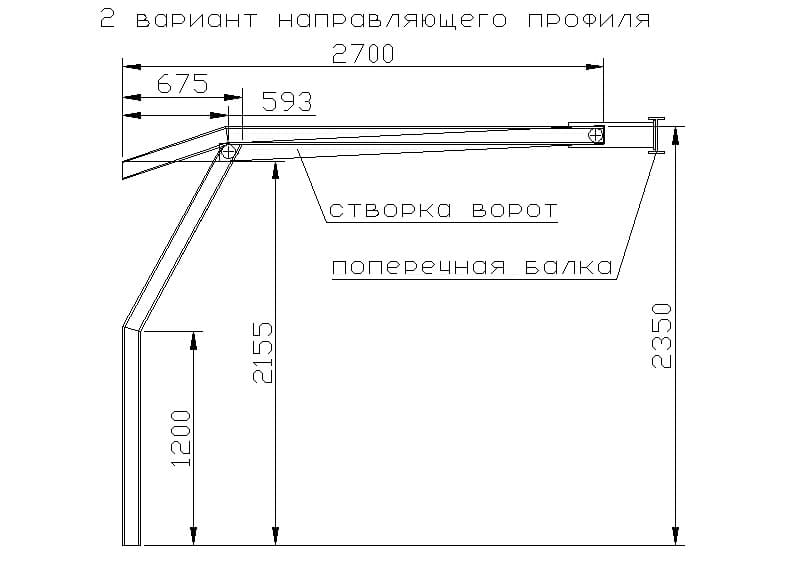

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Автор: Юрасов Сергей

Опубликована:

Как составить чертежи распашных ворот для гаража?

Содержание

  • Проводим качественные замеры
  • Составляем подробную схему будущего изделия

Большинство владельцев автомобилей уделяют особое внимание не только уходу за своими «железными любимцами», но и обустройству гаража, в котором они хранятся.

Такие мужчины зачастую любят мастерить различные полезные вещицы для своего гаража.

Металлические гаражные ворота

Не исключением в этом плане являются гаражные ворота. Существует множество различных видов этого изделия, однако, наиболее удобным и практичным с точки зрения самостоятельного изготовления является распашной тип ворот.

В домашних условиях самому смастерить такие врата не составит большого труда, их конструкция достаточно проста. Главное, следует понимать, что в этом процессе подготовительный этап играет определяющую роль.

На стадии подготовки к началу работы нужно будет тщательно продумать каждый рабочий этап, измерять все необходимые места и составить наиболее подробный чертеж будущих распашных гаражных ворот.

Проводим качественные замеры

Для начала с помощью измерительных приборов таких, как рулетка, строительный уровень и метр измеряйте гаражный входной проем. Если же у вас еще нет гаража, и вы проектируете его с самого начала, продумайте оптимальный размер не только для всей постройки, но и для будущих распашных ворот.

Важно учитывать, что все составляющие гаража имеют свои стандарты, по которым он строится. Исходя из этого, входной проем должен соответствовать некоторым требованиям, наиболее распространенными на сегодня являются такие стандартные параметры:

  • Ширина проема должна быть достаточной для среднестатистического легкового автомобиля. По общепринятым стандартам промежуток между автомобилем и краем гаражного проема должен быть не меньше 30 см. Лучше всего при возможности сделать это расстояние немного больше, расширив входное пространство на случай приобретения более габаритной машины.
  • Высота входного отверстия должна быть не меньше двух метров.
  • Формирование величины проема гаража должно осуществляться с учетом нескольких сантиметров для рамы. В целом оптимальным размером для него считаются параметры: по ширине – от 2,5 до 5,5; по высоте – от 2,1 до 2,4 метра.

Учитывая эти цифры, вы сможете подготовить наиболее практичные размеры, которые дадут возможность в будущем не столкнуться с дополнительными проблемами. Замерив величину входного проема, подумайте над параметрами будущей конструкции.

Обычно такие врата ставятся на основе рамы, поэтому учитывайте, что каркас створок распашных гаражных ворот будет немного меньше по величине в отличие от рамы.

Для свободного и плавного хода воротных ставней зазор между их каркасной частью и рамой должен быть не меньше 10 мм, лучше, если в области верхнего и нижнего ребра промежуток будет составлять 20 мм.

Составляем схему ворот с ребрами жесткости

Осуществив замеры, можете приступать к подбору необходимого количества материалов нужной величины. Раму для проема гаража, которая будет монтироваться во входное пространство лучше сделать из стального уголка, в прямоугольном разрезе он должен быть не меньше 6 см, оптимальный размер – это 6×4 см.

А для формирования створок подготовьте железные крепкие профили толщиной не меньше 5 см в поперечном разрезе. Чтобы изготовить покрытие для распашных ворот по стандартам, советуется использовать листовой металл по толщине не меньше 3 мм.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок.

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот.

Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов.

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу.

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.
