Самостоятельное изготовление винтовых свай — дело серьёзное и мы взяли на себя непростую задачу по описанию технологии этого процесса. Подробные чертежи и фото этапов работы прилагаются, так как без этого освоить технологию будет невозможно. Кроме того, в конце второго раздела вы сможете посмотреть видео-инструкцию от специалиста с подробными разъяснениями всех нюансов методики.

Содержание статьи:

• Конструкция винтовой сваи
• Изготовление винтовых свай для забора своими руками
• Видео-обзор: Самодельные винтовые сваи для забора
• org/ListItem»> Винтовые сваи для фундамента дома
• Видео-обзор: Установка свайно-винтового фундамента

Большинство специалистов-строителей не рекомендуют изготавливать винтовые сваи самостоятельно, подчеркивая сложность процесса и большую ответственность. Но, несмотря на это можно уверенно утверждать, что познакомившись с технологией изготовления и имея под рукой чертежи винтовых свай, своими руками изготовить данные изделия вполне реально.

Конструкция винтовой сваи

Винтовая свая по своему виду напоминает корабельный гребной винт. Она представляет собой пустотелую стальную трубу, которая с одной стороны оснащена острым наконечником, снабженным режущей спиралевидной лопастью.

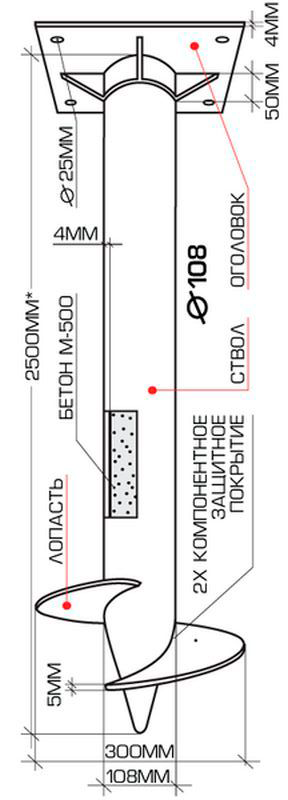

На представленном выше чертеже указаны составляющие компоненты винтовой сваи:

1. Ствол, который изготавливается из трубы, с толщиной стенки не менее 3,5 мм.
2. Башмак, то есть непосредственно нижняя часть трубы.
3. Наконечник.
4. Винтовая лопасть, форма которой и угол наклона определяют усилие закручивания в грунт.

Благодаря спиралевидной лопасти свая вкручивается в землю на требуемую глубину. С другой стороны при прекращении вкручивания лопасть будет препятствовать выталкиванию наружу сваи и надежной ее фиксации в грунте. Такая конструкция винтовых свай при обустройстве фундамента позволяет обходиться без применения грузоподъемных механизмов.

К содержанию ↑

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

• Трубы с требуемым диаметром.
• Винтовую часть, с шагом около 5 см.
• Наконечник, длиной не меньше 15 см.
• Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

• 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
• 76 мм – для монтажа ограждения из металлического профнастила или шифера.
• 89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

• Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
• Выполняется сварка их в конус.
• Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки. Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже.

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

К содержанию ↑

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

К содержанию ↑

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

• Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
• Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
• Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

• Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
• Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
• Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги.

Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Читайте также:

• Буронабивные сваи своими руками

Винтовые сваи своими руками: изготовление, чертежи

Винтовые сваи своими руками изготовить может не каждый желающий. Несмотря на то что для такого строительного изделия не существует строго установленных норм и правил, практика выработала свои требования, которые необходимо соблюдать при их производстве.

Это относится к наконечнику, который должен иметь строгую геометрию, которая позволит обеспечить достаточный эксплуатационный запас прочности сваи. Вне зависимости от промышленного или самостоятельного изготовления винтовая свая имеет свои конструктивные элементы.

Содержание

Тело

Внутри тела винтовой сваи – полость

Тело или ствол – пустотелая труба определенного диаметра с установленной толщиной стенки.

При этом труба может быть как круглой, так и квадратной формы. Специалисты рекомендуют использовать трубу, металл которой соответствует ГОСТу 8732-74. Длина ствола зависит от глубины залегания твердого грунта.

Свая должна быть погружена в твердый слой грунта минимум на 30 см, а верхняя часть – выступать над поверхностью в зависимости от пожеланий застройщика. Для определения диаметра можно воспользоваться СНиПом 2.02.03885 или практическими рекомендациями о том, что для устройства забора и разных укреплений подойдет труба от 47 до 76 мм, для свайного фундамента дворовых построек – 89 мм, а для каркасных и рубленых зданий – 108 мм.

Для надежности трубчатой полой конструкции рекомендуется использовать бесшовную трубу. Если применяется шовная труба, то прочность фундамента уменьшается в несколько раз.

Конус

Конус можно сварить самостоятельно

Может быть как литой, изготовленный в заводских условиях, так и сварной, выполненный самостоятельно.

Длина этой части сваи должна составлять 1,5 – 2 величины диаметра ствола. При домашнем изготовлении конус может быть четырех- или шестигранным. Сделать это можно путем разделения диаметра трубы на необходимое количество секторов. Через один –сектор вырезается, а оставшиеся в виде короны – сгибаются в конус и провариваются сваркой.

Иногда при устройстве винтового фундамента применяются сваи, которые не имеют наконечника. Для этого трубу срезают под углом в 45 градусов и заглушают пластиной. При этом лопасти приваривают прямо на тело.

Лопасть

Лопасти делают из одного или двух винтов

Это основная рабочая часть винтовой сваи. Изготавливают ее из листового металла толщиной в 5 мм. Это самая сложная деталь при самостоятельном изготовлении.

Она может быть выполнена в виде одно- или двухзаходной спирали. Для удобства ее можно изготовить в виде двух винтов. Такой тип лопасти лучше всего подойдет для грунтов, имеющих низкую несущую способность.

При изготовлении лопастей своими руками предварительно нужно сделать шаблоны, по которым размечаются внутренний и наружный диаметр заготовки.

Решая задачу, как самостоятельно сделать винтовую сваю, можно воспользоваться таблицей, из которой видно, что внешний диаметр лопасти напрямую зависит от диаметра самой сваи:

С учетом того, что заготовка будет сгибаться, для образования лопасти ее размер будет незначительно отличаться от диаметра ствола.

Готовые литые наконечники с лопастью можно купить в специализированном строительном супермаркете. Они сократят процесс домашнего производства и заодно увеличат устойчивость и прочность фундамента под строение.

Оголовок

К оголовку крепится ростверк

Он представляет собой верхнюю часть конструкции и состоит из металлической пластины с отверстиями для крепления ростверка из дерева. При устройстве ростверка из швеллера отверстия в пластине не нужны. Оголовок крепится в верхней части уже после того, как сама свая будет погружена в грунт и все самодельные винтовые сваи будут обрезаны по уровню на одинаковую высоту.

В домашних условиях винтовую сваю можно защитить от коррозии путем нанесения грунтовки по металлу и покрытия корабельной краской. Перед этим металл должен быть зачищен от ржавчины и обезжирен. Для этого можно использовать преобразователь ржавчины.

Изготовление

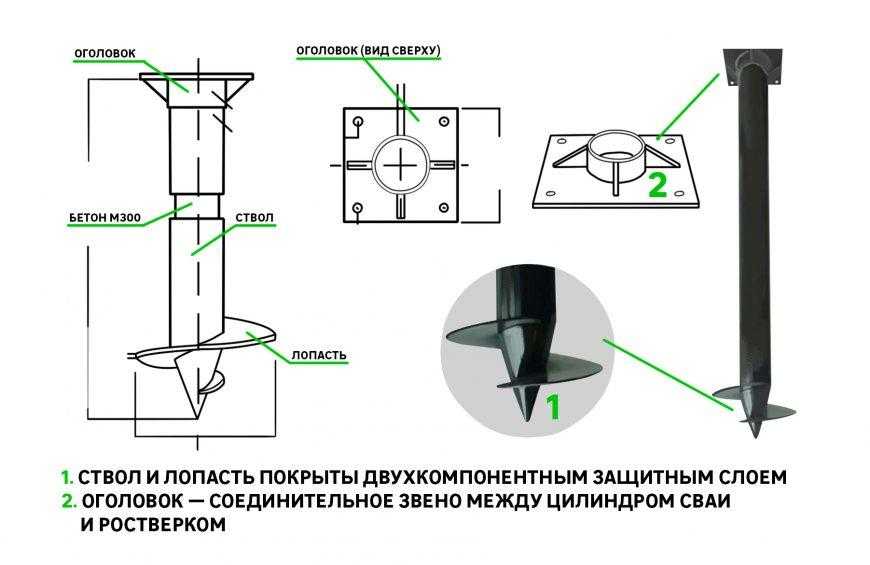

Схема винтовой сваи

Для изготовления винтовых свай следует первоначально определиться с типом трубы.

Если изделие необходимо для устройства фундамента под дом, то рекомендуется использовать трубы, соответствующие ГОСТ 8732 и 19281. Они хорошо обрабатываются, легко кроются и изгибаются.

Приготовив необходимый запас труб, можно приступать к производству винтовых свай.

Вначале трубы режут на нужную длину и параллельно изготавливают наконечники.

Всего существует несколько вариантов их изготовления для фундамента своими руками:

1. Из тела трубы. Для этого подготавливают шаблон, по которому будут разрезать конец трубы на 4 или 6 равных секторов. Через один сектор лепестки удаляются таким образом, чтобы из оставшихся образовалась своеобразная корона. Затем лепестки загибают в конус, вершина которого будет приходиться на ось трубы, и сваривают между собой с помощью двойного шва. Образовавшаяся таким образом пика будет удобна для приваривания лопастей.
2. Из заготовленных нескольких треугольников. Их аналогично первому способу сваривают между собой и закрепляют на трубе. При этом треугольники должны быть изготовлены из металла такой же толщины, что труба. В качестве отдельных треугольников можно использовать лепестки, которые были вырезаны при первом варианте. Это позволит избежать ненужных отходов производства. Такой наконечник называют сварным.
3. Из треугольника, который по обеим сторонам имеет ребра жесткости. Основание крестообразного треугольника крепится к круглой бляхе, диаметр которой соответствует диаметру сваи, являющейся в последующем заглушкой основания трубы. Заглушку с крестообразным треугольником фиксируют к основанию трубы. Подробнее о свойствах таких свай смотрите в этом видео:

Многозаходная лопасть более надежна

После приготовления наконечников приступают к изготовлению лопастей. Есть два способа их изготовить самостоятельно. Первый – это выкраивание заготовки для однозаходовой лопасти. Такой элемент характеризуется хорошей жесткостью и стабильной геометрией.

Второй – из нескольких, обычно из двух сегментов заготовки, собирается многозаходная лопасть. Получается своего рода часть шнека. При первом и втором способах следует использовать чертежи, чтобы заготовки были одинаковыми.

Винтовая свая в таком виде готова к погружению в грунт. После ввинчивания всех свай их следует обрезать по одному уровню и приварить оголовок, на который в последующем крепится деревянный или металлический ростверк.
