Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки

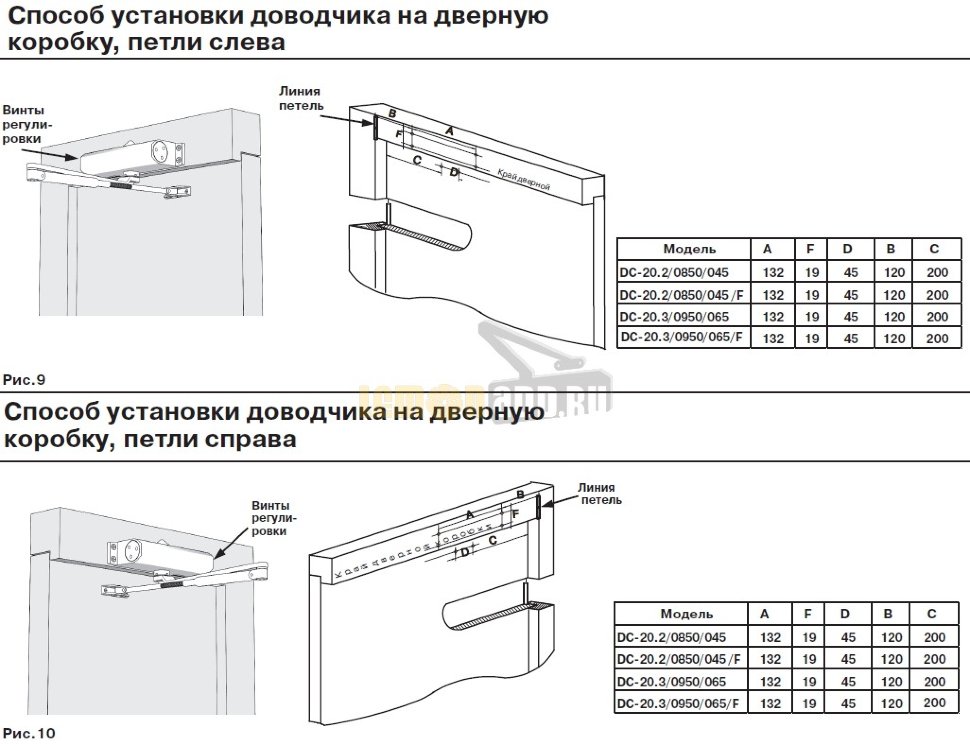

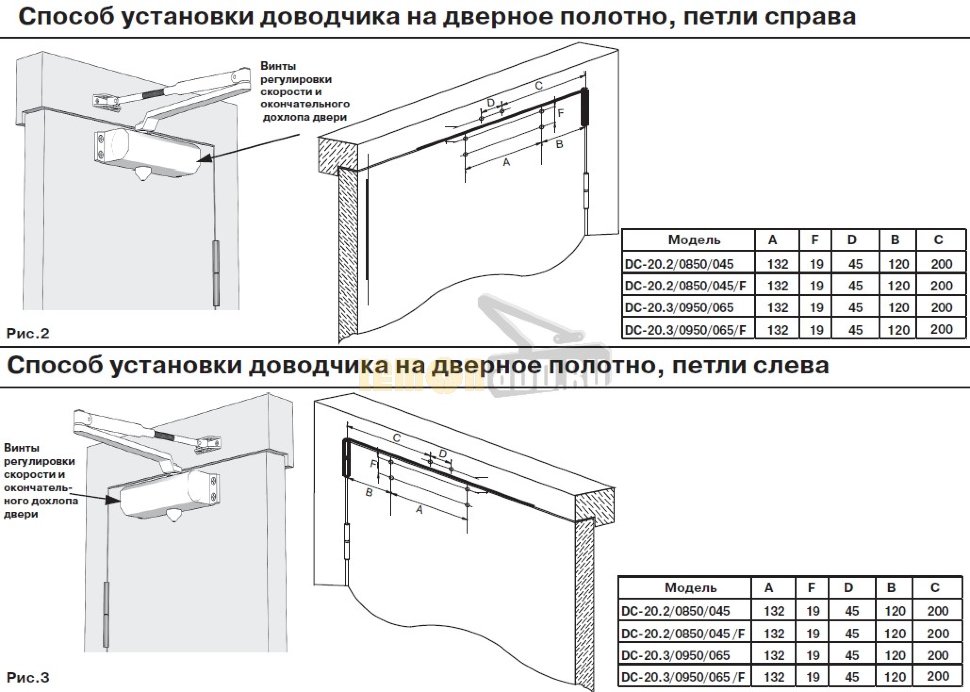

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

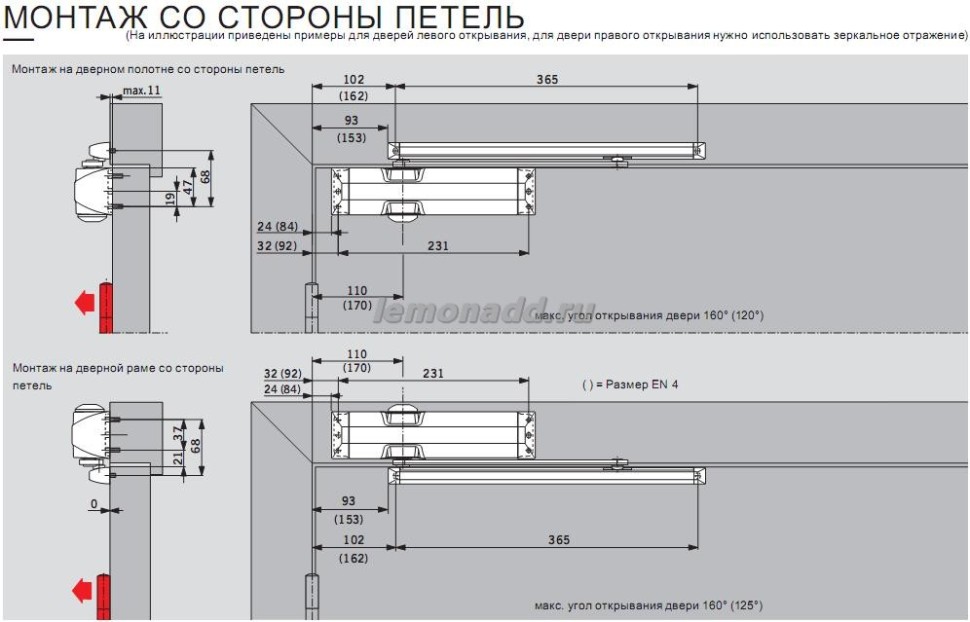

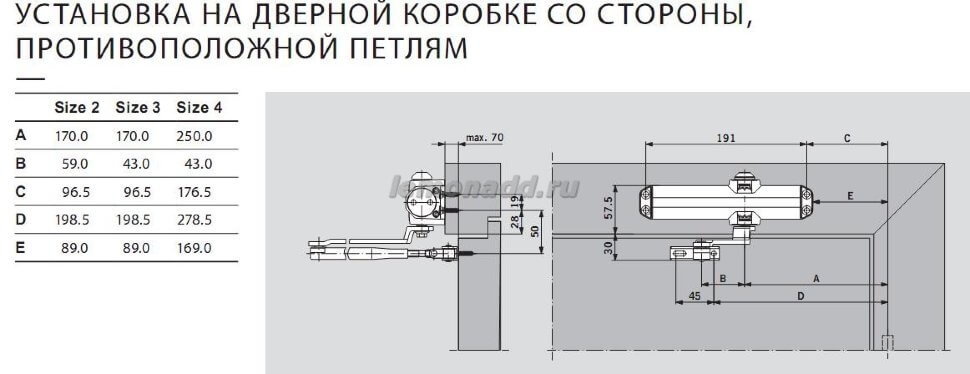

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.


Правила монтажа дверного доводчика

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
3. После установки доводчик не будет упираться куда-либо, например, в стену
4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

1. Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

2. Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.

изображение выше).

3. Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.

4. Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным «башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.

5. Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

Если вышеперечисленные условия соблюдены, то соедините части рычага.

6. Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:

• Через полмесяца после установки проверьте затяжку шурупов и винтов
• Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
• Обязательно соблюдать правила эксплуатации доводчиков

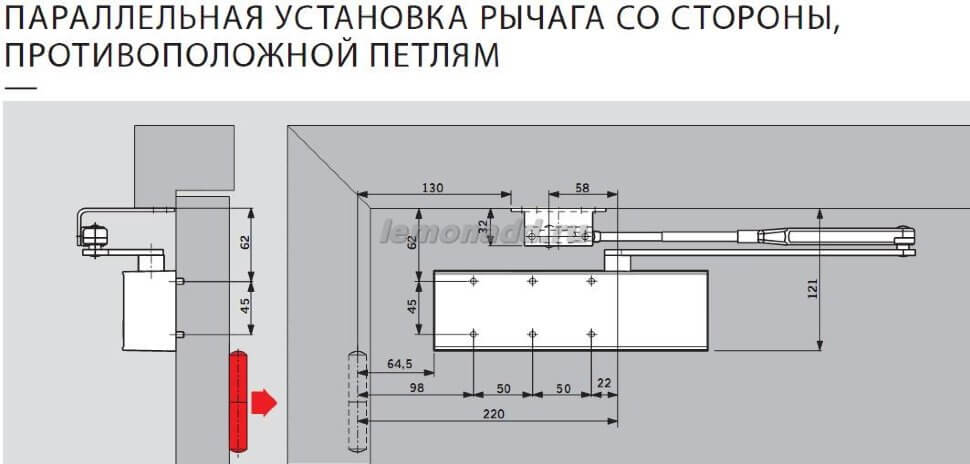

Параллельная установка доводчиков дверей

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Как установить “правильный” доводчик на уличную дверь |

1. Для чего служит доводчик
2. Принцип работы устройства
3. Виды доводчиков по классу мощности
4. Место расположения доводчика: скрытый или накладной
5. Как установить накладной доводчик
6. Регулировка доводчика после монтажа
7. Дверные петли с доводчиком
8. Морозостойкие доводчики
9. Нестандартная установка
10. Уход в процессе эксплуатации
11. Рекомендации: о тонкостях работы доводчика

Нам нравится, когда в доме тепло и уютно, все живут в мире, и даже двери перестают сердито хлопать. Мы стремимся к комфорту и безопасности в каждом миллиметре своего пространства. Нам хочется, чтобы окружающие нас предметы были надежны и приятны в использовании. Современные двери тоже хотят мягкости и тишины. Для этого на них устанавливают доводчики — маленькие устройства для плавного хода жизни.

1. Для чего служит доводчик

Всем знакома ситуация — входная дверь при резком открытии распахивается на все 180 градусов, и, если ее не успеть придержать, она с грохотом отлетает к прилегающей стене. Несложно предположить, что будет с дверной ручкой, замком, щеколдой и облицовкой стены при частом таком открывании. Тяжелая металлическая дверь, стремительно закрывающаяся под тяжестью своего веса  — источник постоянной опасности, когда в доме есть маленькие дети или домашние животные. Доводчик такой двери просто необходим.

На рынке дверной фурнитуры выбор подобных устройств велик, в нем сложно не заблудиться. Да и во время установки нужно учитывать много тонкостей. Поэтому не нужно раздумывать — доводчику “быть”, а его монтаж  — это дело обученного человека.

2. Принцип работы устройства

Делят доводчики и на классы, и на виды, и по способу установки. Если говорить о принципе работы самого механизма, выделим два типа: шестеренно-реечные доводчики и доводчики с кулачковым механизмом. Первый тип устройства чаще всего устанавливают внутри помещений. Дело в том, что в корпусе механизма находится вязкое масло, которое при низких температурах начинает густеть, и дверь плохо закрывается. Поэтому на входных уличных дверях лучше устанавливать доводчики с кулачковым механизмом. Но бывают и морозостойкие устройства, работающие на масле, которое менее загустевает, но о них позже.

3. Виды доводчиков по классу мощности

Класс доводчика определяется его мощностью. По современным европейским стандартам существует семь степеней градации. Размер и масса двери определяют величину закрывающегося усилия. Если дверь очень широкая и тяжелая может понадобиться установка сразу двух механизмов. Главное, чтобы устройство выдерживало тяжесть дверного полотна, к которому оно прикреплено. В противном случае, при работе с постоянным “напряжением”, доводчик скоро сломается. В специализированном салоне консультанты обучены всем хитростям дверной фурнитуры. Они с легкостью подберут к выбранной двери нужное устройство.

4. Место расположения доводчика: скрытый или накладной

Чаще всего устройство размещают в верхнем углу двери, где оно не мешает движению людей. Монтаж такого типа доводчика (его еще называют накладным)  самый простой и распространенный. С ним можно справиться самостоятельно. Гораздо реже доводчик находится внизу двери. Особенности расположения позволяют ему выдерживать очень тяжелые полотна весом до 300 кг.

Металлические входные двери часто оборудуют скрытыми доводчиками. Они размещаются внутри дверной конструкции, не отвлекают на себя внимание и соответствуют общей эстетике двери. Такой тип механизма невозможно будет врезать после  установки дверной коробки, поэтому скрытые устройства устанавливают прямо на фабрике. Из всех типов доводчиков они являются самыми дорогими.

5. Как установить накладной доводчик

1. В комплект с доводчиком обычно вкладывается шаблон, на котором указано место крепления устройства. Нужно его достать и внимательно ознакомиться с инструкцией.

2. Для начала, необходимо определить, в каком направлении открывается дверь. От этого будет зависеть способ установки. Если дверь открывается из помещения наружу, устанавливать рычаг нужно на дверное полотно, а корпус механизма — на косяк. Когда двери открываются внутрь помещения, сам доводчик крепят на дверное полотно, а рычаг – на косяк.

3. Шаблон следует приложить к дверному полотну и закрепить скотчем.

4. Необходимо помнить, что винты регулировки в торцевой части доводчика, должны быть повернуты только в сторону петель.

5. По шаблону отмечаем места крепления шурупов. Всего их будет шесть. Четыре для доводчика и два для кронштейна рычага.

6. Затем просверливают отверстия под само устройство и под кронштейн. В инструкции указан диаметр сверла.

7. Следующий шаг — монтаж доводчика и его рычагов.

8. Колено рычага необходимо прикрепить к устройству на шлиц и притянуть гайкой. Иногда в процессе движения доводчика гайка может раскручиваться. Чтобы это не случилось, используют стопорящую жидкость или масляную краску.

9. Кронштейн вместе с коленом устанавливается отдельно.

10. Для того, чтобы доводчик начал функционировать, оба колена соединяются после предварительной регулировки.

11. В случае, если дверная коробка глубокая, а открывание двери происходит наружу, механизм необходимо закрепить на специальный монтажный уголок, установленный на дверной косяк. Нужно учесть, что обе части механизма должны располагаться на одном уровне относительно двери.

12. Когда на дверном коробе нет плоского участка для закрепления доводчика или кронштейна, их можно установить на монтажную планку, заранее закрепленную на двери.

6. Регулировка доводчика после монтажа

Регулировка доводчика — это заключительная часть его установки. Иногда регулировка может понадобиться и в процессе эксплуатации. К конструкции доводчика прилагаются два винта. Они фиксируют необходимую скорость движения двери. Работу по регулированию нужно проводить аккуратно, не прилагая лишних усилий. Для этого понадобиться ключ-шестигранник.

Первый винт определяет основную часть хода дверного полотна, он регулирует общую скорость движения. Второй винт отвечает за непосредственно закрытие двери, ее доводку. Если работа была сделана правильно, после регулировки дверь будет закрываться плавно без рывков и остановок.

Доводчики периодически нуждаются в замене масла, со временем оно может утрачивать вязкость. Менять масло нужно не реже 2 раз  в год. Также необходимо смазывать и движущиеся элементы доводчика.

7. Дверные петли с доводчиком

Иногда в дверной петле устанавливается скрытый механизм, действующий по принципу доводчика. Он предназначен для конструкций с легким дверным полотном. При использовании на более тяжелых и хрупких дверях возможен быстрый износ механизма или неправильное его функционирование.

Петли-доводчики фиксируются с небольшим нарушением вертикального положения, самое сложное  — определить правильную ось, поэтому для установки лучше обратиться к профессионалу.

8. Морозостойкие уличные доводчики

В условиях очень низких температур большинство доводчиков перестают справляться со своей работой. Дверь закрывается с трудом и нередко хочется ее “подтолкнуть”, чего делать категорически нельзя -тогда устройство перестанет работать. Морозостойкие доводчики выдерживают холода до -30С. В чем секрет? В “зимнем” гидравлическом масле  с высоким индексом вязкости, а также в качестве клапанной системы и уплотняющих сальников. Последние изготовлены из термостойкой уплотнительной резины. Еще в таких механизмах установлен пластиковый термоклапан. Когда под воздействием холода пластик сжимается, появляется больше места для прохождения загустевшего масла. Морозостойкие доводчики особо нуждаются с систематических регулировках в конце каждого сезона. Без хорошего ухода сальники быстро выходят из строя, и доводчик начинает течь. Устройства желательно размещать с внутренней стороны помещения.

9. Нестандартная установка

Иногда для установки тяжелых входных дверей может потребоваться нестандартный монтаж доводчика с помощью специальных уголков и пластинок. Когда это необходимо?

• Если корпус двери изготовлен из “особенного” материала (стекло, узорная резьба), сначала фиксируют монтажную пластину, а затем на нее прикрепляют конструкцию доводчика.

• Когда места над дверным полотном слишком мало и туда невозможно прикрепить рычаг доводчика, применение монтажной пластинки становится выходом из ситуации.

10. Уход в процессе эксплуатации

Как и любой механизм, работающий в режиме нон-стоп, доводчик нуждается в периодических дополнительных настройках. Для этого устройство имеет специальные регулировочные винты. Прежде чем приступать к какой-либо регулировке, нужно почитать инструкцию. Чрезмерные усилия в подкручивании винтов, могут нарушить работу механизма. Кроме очистки от грязи и пыли и смазывании маслом, дополнительную настройку рекомендуют делать в конце каждого сезона. Изменение температурных режимов от минусовых до плюсовых показателей приводят к медленным постепенным деформациям дверного полотна, что не может не сказаться на работе сопутствующих устройств.

11. Рекомендации: о тонкостях работы доводчика

• Нельзя ускорять работу доводчика. С силой принуждать дверь к более быстрому закрытию. Это изнашивает механизм, сбивается регулировка его винтов.

• Нельзя подпирать дверь с помощью различных предметов.

• Не рекомендуется распахивать дверь слишком широко — более, чем на 90 градусов.



Как установить штормовой или сетчатый доводчик

Замена дверного доводчика — это простая работа своими руками, которую вы сможете выполнить менее чем за 10 минут. Самое сложное — убедиться, что вы определили и выбрали правильный дверной доводчик для замены.

Сегодня мы покажем вам, как выбрать и установить пневмоштормовой или доводчик сетчатый .

Эти инструкции довольно стандартны и применимы к любым пневматическим (и многим гидравлическим) дверным доводчикам на рынке, в том числе от Wright Products, Barton Kramer, Prime-Line, Stanley и, конечно же, Ideal.

Какой размер штормового доводчика мне нужен?

Дверные доводчики бывают разной прочности, а некоторые из них имеют специальные функции. Компания Ideal Security предлагает полный ассортимент пневматических доводчиков для штормовых и сетчатых дверей. Прежде чем начать, давайте удостоверимся, что вы выбрали правильный. Начните с этого удобного руководства по выбору и читайте дальше для получения более подробной информации.

Существует три класса штормовых доводчиков:

• Стандартный
• Тяжелый
• Heavy с торсионным стержнем.

Производитель вашей двери выбрал для нее лучший доводчик, исходя из веса, толщины, материала рамы и количества стекла в двери. Вы всегда должны заменить существующий дверной доводчик на доводчик того же класса.

Если ваш дверной доводчик имеет такой торсион, вам нужен тяжелый доводчик с торсионом.

Если это не так, вам нужно измерить диаметр трубы.

• Стандартные дверные доводчики имеют трубы диаметром один и четверть дюймов
• Тяжелые дверные доводчики имеют диаметры и полтора дюйма

Все наши дверные доводчики представлены в стандартном и быстродействующем исполнении, а некоторые из них также снабжены штормовыми цепями.

Ниже мы предлагаем инструкции по установке стандартных или тяжелых доводчиков, с и  без торсионов .

Установка доводчика

без торсиона

В большинстве штормовых и сетчатых дверей используются дверные доводчики, которые  не имеют торсионов

.

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край кронштейна должен быть на расстоянии 2 и одной восьмой дюйма от двери. Убедитесь, что кронштейн направлен в правильную сторону, а прямой край направлен в сторону от двери.
3. Установите кронштейн косяка, используя 4 более длинных винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите доводчик к кронштейну косяка, используя более короткий из двух штифтов.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении.
7. Это называется «предварительное натяжение» доводчика
8. Затем поверните дверной доводчик, если необходимо, так, чтобы штифтовые отверстия находились на стороне, ближайшей к двери. Прикрепите дверной кронштейн к трубе с помощью более длинного штифта .
9. Вы увидите два отверстия под штифты как на дверном доводчике, так и на кронштейне. Обязательно используйте отверстия на дальних концах.
10. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если вам нужно просверлить новые отверстия, отметьте их положение. Обратите внимание, что на этом кронштейне можно разместить отверстия для винтов в самых разных положениях, поэтому, если у вас уже есть отверстия на двери, вы сможете использовать их повторно.
11. Установите кронштейн на дверь, используя 2 более коротких винта. Это может быть проще, если сначала снять скобу с доводчика.
12. Снова прикрепите доводчик к кронштейну.

После установки доводчика перейдите к разделу «Проверка и регулировка».

Установка доводчика

с торсион

Для самых тяжелых дверей (обычно с наибольшим количеством стекол) требуется дверной доводчик с дополнительным торсионом, который помогает защелкнуть дверь в самом конце.

Вот краткая покадровая демонстрация, или вы можете перейти к полному видео ниже.

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край скобы должен находиться на расстоянии 2-1/8 дюйма от двери. Убедитесь, что скоба обращена в правильную сторону, а линейная кромка направлена ​​в сторону от двери.
3. Установите кронштейн косяка, используя 4 винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите дверной доводчик к кронштейну косяка с помощью штифта доводчика.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении. Это называется «предварительное натяжение» доводчика
7. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые
8. Установите кронштейн на дверь. Обратите внимание, как изгибается торсион, когда вы закрепляете скобу на двери.

Проверка и настройка

После установки проверим доводчик.

1. Откройте дверцу и освободите стиральную машину. Помните, у нас он был предварительно натянут. Если ваш дверной доводчик оснащен подпружиненной быстродействующей шайбой, она автоматически расцепится, когда вы откроете дверь.
2. Позвольте вашей двери закрыться. Он должен закрываться плавно и надежно.

Регулировка натяжения

Если ваша дверь не закрывается, или скорость слишком высокая или слишком низкая, вы можете отрегулировать натяжение дверного доводчика.

На переднем конце дверного доводчика есть натяжной винт. Поверните винт против — по часовой стрелке, чтобы дверь закрывалась быстрее или сильнее. Поверните винт по часовой стрелке , чтобы он закрывался медленнее.

Сезонная регулировка

Некоторые дверные доводчики также имеют сезонную регулировку .

В стандартном монтажном положении доводчик устанавливается на дверь со стеклянным окном.

Если вы уберете окно летом, ваша дверь будет светлее. Вы можете объяснить это, используя секунд просверлите отверстие на трубе, чтобы прикрепить ее к дверному кронштейну.

Последнее обновление: 9 марта 2023 г.

Дверные доводчики — The Flying Locksmiths

ТИПЫ ДВЕРНЫХ ДОВОДЧИКОВ
Хотя существует множество вариантов дверных доводчиков в зависимости от размера, цвета и функциональности, все они служат одной главной цели – держать дверь закрытой. Без правильно работающего дверного доводчика лучшая система запирания или система доступа по картам становятся бесполезными, поэтому важно убедиться, что все ваши доводчики работают правильно и подходят для конкретной двери, к которой они применяются. Доступны шесть различных типов дверных доводчиков:

• Традиционные дверные близости
• Современные ближе к дверям со съемными чехлами
• Современные дверные близости без крышки
• , скрыты Помимо понимания важности того, какой тип доводчика подходит для определенных применений, не менее важно понимать и знать, какой тип доводчика применим в вашей ситуации. Доводчик обеспечивает большую часть функциональности дверного доводчика и определяет, насколько далеко будет открываться дверь и как она будет работать в определенной степени. Например, есть четыре основных типа ближних рук:
  • Рычаги Hold-Open, которые будут физически удерживать дверь в открытом положении, если она вам понадобится
  • Рычаги до упора со встроенным обратным запором, предотвращающим распахивание двери слишком далеко
  • Рычаги с пружинным стопором, аналогичные к упорным рычагам, но имеют встроенную пружину
  • Усиленные рычаги, которые используются при сильном ветре и в местах с интенсивным движением. Они распространены в районах, где известны порывы ветра.0211 Дверной доводчик можно установить четырьмя способами: установить на поверхность или спрятать в раме, полу или двери. Специалист по физической безопасности Flying Locksmith может помочь вам правильно установить дверной доводчик для нужд вашего здания. Скрытые дверные доводчики становятся все более популярными, поскольку они так же эффективны, как навесные или напольные дверные доводчики, не умаляя эстетики помещения.
