Схемы лучших самодельных детекторов скрытой проводки


Иногда возникает необходимость просверлить стену, забить гвоздь или дюбель, но как знать не находится ли в том месте в стене электрический провод? Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт.

Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода.

Один из вариантов определения местонахождения провода под напряжением или без... – прибор (детектор - индикатор) для поиска скрытой проводки.


Существуют множество моделей таких специфических устройств различного ценового сегмента.

Модели таких топовых производителей как Bosсh, Stanley, Garrett, Skil и др.

Так же и более дешевые их аналоги отечественных и китайских производств.

Дешёвые приборы могут находить провода только под напряжением. Более дорогие устройства являются многофункциональными и умеют обнаруживать обесточенные провода различных металлов.

По принципу работы все "электродетекторы" можно поделить на такие виды:

  • электромагнитные
  • электростатические
  • детектор металлов (материалов)
  • комбинированные

Для начинающего электрика или просто хозяйственного человека который не желает тратить от 100 долларов и больше, на хороший профессиональный детектор скрытой проводки, я предложу два самодельных устройства которые по своей эффективности и практичности (проверенной на практике) могут сравнится с дорогими моделями.

В поисках "идеального" устройства для поиска скрытых проводов, было перепробовано много заводских детекторов дешевой ценовой категории, было спаяно и собрано много популярных в интернете схем.
В результате одна из схем оказалась достойной повторению, а другое устройство было переделкой и по большой мере модификацией которой в интернете негде не было.

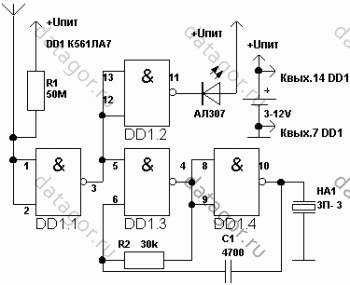

Детектор скрытой проводки №1

Данный детектор может быть полезен при ремонте или например когда требуется просверлить стену, особенно в том случае когда разводка трасс проводов в доме заведомо не известна.

Устройство имеет мало количество деталей. Основой схемы служит популярная микросхема - таймер NE555

В большинстве схем этой микросхемы, ее 5й вывод не используется и часто просто соединяется на минус питания через конденсатор.

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

В данной схеме величину подаваемого напряжения, на 5й вывод микросхемы, будет регулировать полевой транзистор который будет выполнять роль датчика электромагнитного поля.

Для этой цели отлично подойдет отечественный полевой транзистор КП103 так как он имеет хорошую чувствительность, но его трудно найти так как он довольно старинный и уже не производится, но ему можно найти аналог - другой p-канальный полевой транзистор (не мосфет), например 2n3329.

Между 5м выводом и плюсом питания, стоит построечный резистор, так как разные транзисторы имеют разные параметры и с помощью данного подстроечного резистора можно настроить чувствительность при поиске проводки с разной толщиной стен.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

В роли индикации служат светодиод (любого цвета) и пэзоизлучатель, который обязательно должен быть с встроенным генератором, то есть при подаче напряжения он должен пищать и быть росчитаным на 12 вольт.

В дали от источников электромагнитного поля, детектор производит звук и мигания с одинаковым интервалом, но при приближение к токопроводящим проводам - звук (интервал) меняется и становится более частым по мере приближения.

Как настроить прибор. В непосредственной близости с кабелем или розеткой устанавливаем максимальную чувствительность то есть чтоб частота звуковых интервалов была наиболее частой.

В других случаях, например если нужно определить прохождения провода в стене с большей точностью (до 0.5 см), чувствительность можно уменьшить.

Детектор скрытой проводки №2

Данный детектор обладает более высокой чувствительностью и может находить провода на большей глубине чем предыдущее устройство.

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с "звуковым" генератором.

В паре эти два устройства дают возможность найти провод даже на глубине до 10-20 см в бетоне, при определенной настройке чувствительности и мощности работы генератора.

Первое устройство - плата от обычного кассетного плеера.

Для удобства можно снять все лишнее, оставив лишь плату или можно собрать в другом небольшом корпусе (желательно металлическом)

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

Экспериментальным путем было найдено 3 таких "датчика":

1. Небольшой дроссель на феросердечнике с тонкого провода

2. Электромагнитный "телефон" ТК - 67

3. Красный светодиод В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод. В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

В качестве индикации в детекторе служит выходной каскад усилителя звука в плате плеера. На выходе стоит гнездо подключения наушников, но когда наушники не подключены звук воспроизводится встроенным в детектор малогабаритным динамиком.

В несильно шумных местах звук динамика недостаточен, тогда с помощью наушников можно достаточно точно определять неоднородность звуковой частоты. Это может быть или

звук сети частотой 50 герц или звук подаваемый устройством генератора.

Второе устройство - генератор звуковой частоты, с умощненным выходом способный выдавать мощность в нагрузке где то примерно до 5 - 10 ватт.

Устройство собрано на популярной микросхеме - таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе. В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора. На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 - 2 вата который для удобства замены установлен возле выходного "крокодила".

Данный генератор дает возможность с помощью приемника находить не только местонахождения трасс проводки которая под напряжением, но и обесточенных проводов, а так же искать места обрывов.

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:


Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления: Практика показала что для нахождения провода на глубине 1-1.5 см в бетоне, достаточно тока в нагрузке в 0.15 - 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом. При большой протяжности трассы провода в стене - сопротивление "нагрузки" возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора) Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

В качестве защиты устройства генератора установлено предохранитель и супрессор который должен защитить устройство от случайного попадания сетевого напряжения на вход генератора.

Супрессор должен быть двунаправленным, на напряжение примерно 30 вольт

Напряжение питания схемы должно быть не меньше 5 вольт и не больше 12.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
   Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

Детектор скрытой проводки «Цикада — 1М»


Добрый день, уважаемые любители электроники!
Решил я кое-что дополнить и исправить в своей квартирной сети. Настало время долбления и сверления стен, но меня всегда при этой процедуре волнует вопрос, а не встретимся ли мы с проводкой в стене, тем более возле электросчетчика?
Значит, требуется детектор скрытой проводки!

Содержание / Contents

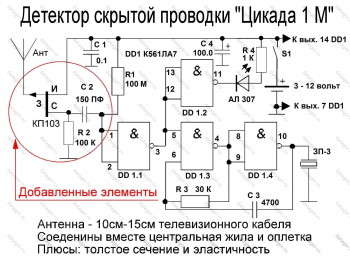

На просторах интернета была выбрана такая схема:

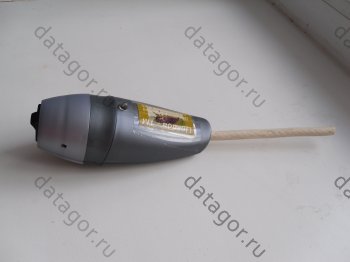

Решил добавить немного креатива, и вставить прибор в пустой флакон от шарикового антиперсперанта.

В связи с простотой схемы, печатную плату решил не делать, а все монтировал на спинке и брюшке микросхемы. Для питания схемы решил использовать Li-Ion аккумулятор от старой батареи нетбука и контроллер заряда на tp4056 с Али Экспресса.

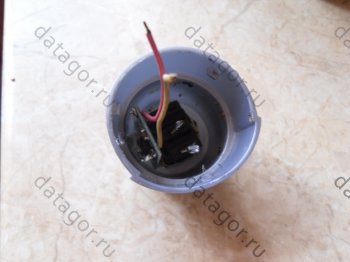

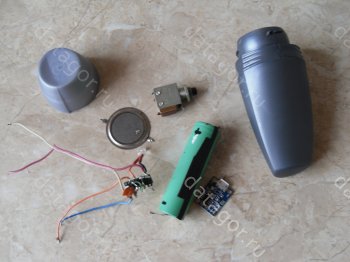

Пошел процесс сборки и утрамбовки всего содержимого в корпус.


Антенну решил сделать не из медной проволоки (как рекомендовалось), а из отрезка телевизионного коаксиального кабеля. Понравилось то, что он жесткий, но эластичный.
К сожалению, работа этой схемы меня абсолютно не устроила. Эксперементировал с антеннами разной длины, из разного материала. Результата не получил. Проводка в стенах упорно не находилась.

Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.

Прибор видит приблизительно на 30 — 50 мм в стене. Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться.
Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Схема несложная.
С1 = 0,1 uF (100 nF), керамика или пленка. С2 = 150 pF, керамика. С3 = 4700 pF (4,7 nF), керамика или пленка.
C4 = 50...1000 uF х 16V.
Все резисторы мощностью от 0,125 Вт и выше.

Чип К561ЛА7 (4 логических элемента «2И-НЕ») можно заменить импортным 4011.

Есть в схеме особенный высокоомный резистор R1. Я поставил 100 МОм. На радиорынке такого номинала не было, поэтому пришлось сделать небольшой «баянчик» из резисторов. Номинал меньше ставить не рекомендую – уменьшится чувствительность.

В качестве звукового излучателя можно применить любой пьезокерамический излучатель типа ЗП-3, ЗП-1 и т.д.
Для транзистора КП103 наиболее вероятная замена КП303 при изменении включения (он с каналом n-типа).
КП103 (p-канал) = 2N3329, J174, J175, J176, J177, MMBF5460.
КП303 (n-канал) = 2N3823, J210, J211, J212, MMBF4392.
Как будут работать в данной схеме - надо экспериментировать, проверять.

Вот, что получилось в итоге:

Жена, наслушавшись «чириканья» прибора во время тестирования, предложила назвать прибор «Цикада — 1». Возражений не было. Лишь добавил в конце литеру «М» — модифицированная схемка-то! smile

Это моя первая статья на Датагоре, хотя осветить некоторые свои поделки хотелось давно. Надеюсь, изложенная информация окажется полезной.

Всем — работающих схем! Спасибо за внимание!

Камрад, смотри полезняхи!

smile

Эдуард Волков (Eduard)

Россия, Симферополь

Я — профессиональный музыкант. Кларнетист, саксофонист, главный дирижер Симферопольского эстрадно-духового оркестра.

Электроника — мое любимое хобби с детства.



14.01.19 изменил Datagor. Добавлено видео в работе.

Простой детектор скрытой проводки своими руками

Детектор переменного напряжения - это устройство, которое определяет наличие переменного тока, на небольшом расстоянии без каких-либо электрических подключений к линии.
Простой детектор скрытой проводки
Этот простой прибор поможет определить вам наличие опасного для жизни напряжения в сети и проводах, поможет найти место прокладки кабеля в бетонной или кирпичной стене.
Схема очень простая и из минимального количества деталей. Схема устройства представляет собой составной транзистор, состоящий из трех обычных. В итоге получается чувствительный усилитель (с коэффициентом передачи по постоянному току более 100000), нагрузкой которого служит светодиод.
При наличии всех компонентов на сборку уйдет не более часа. Эта схема, наверное, самая распространенная и самая действенная для начинающих радиолюбителей.

Требуемые компоненты


  • Батарея типа «Крона» - 1 штука.
  • Светодиод - 1 штука.
  • Транзистор 2N3704 (или отечественные кт3102 или кт315) - 3 штуки.
    Резисторы:
  • -1MOhm - 1 штука.
  • -100 кОм -1 штука.
  • -330 Ом - 1 штука.
  • -220Ом - 1 штука.
  • Переключатель - 1 штука.

Простой детектор скрытой проводки
Алюминиевая или медная сплошная тонкая проволока - 5 см

Конструкция детектора


Простой детектор скрытой проводки
Я травил плату и припаял все элементы как полагается, но можно собрать и на макетной плате, запаяв перемычки обычным проводом. Схема получилась очень чувствительной.
Простой детектор скрытой проводки
После сборки детектор готов к работе и в настройке не нуждается. Если по какой-то причине устройство не реагирует ни на что – проверьте правильность включения всех элементов и работоспособность транзисторов.
Строительство детектора и тестирование на видео:

Детектор скрытой проводки своими руками

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки. Сделать его своими руками не составит труда, так как все детали доступны и схема не сложная, так же есть файл с печатной платой. Данный детектор поможет вам определить место прохождения электрической проводки, которая скрыта в стене, тем самым исключит возможность её повреждения при проведении определённых работ.

Схема детектора:

Чувствительным элементом схемы является полевой транзистор КП103, к затвору которого подключается антенна. Можно применять транзистор в любом корпусе и с любым буквенным индексом. Прибор реагирует на провода под напряжением 220 В 50 Гц независимо от того, течёт по ним ток, или нет.

Также в схеме используется микросхема К561ЛА7, которая представляет собой 4 логических элемента 2И-НЕ. Её можно заменить импортным аналогом, микросхемой CD4011. Светодиод на схеме загорается тогда, когда антенна оказывается в непосредственной близости от провода под напряжением.

В качестве антенны можно использовать отрезок обычного тонкого провода, длиной 5-10 см. Чем больше его длина, тем больше чувствительность прибора. Схема потребляет примерно 10-15 мА, питается напряжением 9 вольт. Для питания подойдёт обычная батарейка Крона. При необходимости, к 10 выводу микросхемы можно подключить любой пьезокерамический излучатель, например, ЗП-3, тогда при обнаружении провода будет раздаваться звук.

Сборка детектора

Схема собирается на миниатюрной печатной плате размерами 40 х 30 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. После травления желательно залудить дорожки, это упростит пайку деталей, и медь не будет окисляться.

После того как печатная плата готова, можно приступить к распайки деталей. Следует быть осторожным, обращаясь с микросхемой – она чувствительна к статическому электричеству и её легко можно повредить. Поэтому на плату припаиваем панельку под микросхему и помещаем в неё микросхему только после завершения сборки.

Также нужно быть внимательным при припаивании транзистора – если он в пластиковом корпусе, то на плату припаиваются только две ножки – сток и исток, и антенна припаивается непосредственно к затвору. Если корпус металлический, все три ножки припаиваются на плату вместе с антенной.

Важно не перепутать цоколёвку, иначе прибор не заработает. Провода питания, для удобства, можно сразу припаять к коннектору для Кроны, как я и сделал. После завершения пайки обязательно нужно смыть остатки флюса с платы, иначе может пострадать чувствительность. Желательно также проверить правильность монтажа и соседние дорожки на замыкание.

Испытания детектора

После завершения сборки можно приступать к испытаниям. Берём крону и подключаем её к плате, поставив в разрыв одного из проводов амперметр. Потребление схемы должно составлять 10-15 мА. Если ток норме, можно поднести антенну детектора к любому сетевому проводу и наблюдать, как будет загораться светодиод и пищать пьезоизлучатель, если он установлен.

Дальность обнаружения проводки составляет примерно 3-5 см, в зависимости от длины антенны. При этом не следует прикасаться к антенне, от этого заметно падает чувствительность. Прибор не требует никакой настройки и начинает работать сразу после подачи питания. Помимо сетевых проводов, он реагирует также на кабель витую пару. Удачной сборки.

Смотрите видео работы прибора

На видео наглядно видно, как работает такой детектор. С его помощью удалось достаточно точно определить, где проходят провода от выключателя.



Печатная плата детектора:

Скачать печатную плату

Купить детали можно на Алиэкспресс:



Детектор скрытой проводки

Детектор скрытой проводки
Довольно часто у жителей многоквартирных домов возникает необходимость закрепить на стене квартиры картину, вешалку, полку или ещё какой-нибудь предмет интерьера. Для этого необходимо отметить точку на стене и пробурить небольшое отверстие перфоратором. Однако всегда есть вероятность попасть в проводку, спрятанную в стене под обоями – в этом случае небольшое обновление интерьера может закончится неизбежным вызовом электриков. Чтобы такого не произошло, можно собрать простой детектор скрытой проводки, который точно покажет, где проходят провода, а где их нет.

Схема


Детектор скрытой проводки
Чувствительным элементом схемы является полевой транзистор КП103, к затвору которого подключается антенна. Можно применять транзистор в любом корпусе и с любым буквенным индексом. Прибор реагирует на провода под напряжением 220 В 50 Гц независимо от того, течёт по ним ток, или нет. Также в схеме используется микросхема К561ЛА7, которая представляет собой 4 логических элемента 2И-НЕ. Её можно заменить импортным аналогом, микросхемой CD4011. Светодиод на схеме загорается тогда, когда антенна оказывается в непосредственной близости от провода под напряжением. В качестве антенны можно использовать отрезок обычного тонкого провода, длиной 5-10 см. Чем больше его длина, тем больше чувствительность прибора. Схема потребляет примерно 10-15 мА, питается напряжением 9 вольт. Для питания подойдёт обычная батарейка Крона. При необходимости, к 10 выводу микросхемы можно подключить любой пьезокерамический излучатель, например, ЗП-3, тогда при обнаружении провода будет раздаваться звук.
Скачать плату можно тут:
1.zip [29,96 Kb] (cкачиваний: 2433)
Детектор скрытой проводки

Сборка детектора


Схема собирается на миниатюрной печатной плате размерами 40 х 30 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. После травления желательно залудить дорожки, это упростит пайку деталей, и медь не будет окисляться.
Детектор скрытой проводки
После изготовления печатной платы можно запаивать детали. Следует быть осторожным, обращаясь с микросхемой – она чувствительна к статике и её легко можно повредить. Поэтому на плату запаиваем панельку под микросхему и помещаем в неё микросхему только после завершения сборки. Также нужно быть внимательным при запаивании транзистора – если он в пластиковом корпусе, то на плату запаиваются только две ножки – сток и исток, и антенна припаивается непосредственно к затвору. Если корпус металлический, все три ножки запаиваются на плату вместе с антенной. Важно не перепутать цоколёвку, иначе прибор не заработает. Провода питания, для удобства, можно сразу припаять к коннектору для Кроны, как я и сделал. После завершения пайки обязательно нужно смыть остатки флюса с платы, иначе может пострадать чувствительность. Желательно также проверить правильность монтажа и соседние дорожки на замыкание.
Детектор скрытой проводки
Детектор скрытой проводки

Испытания детектора


После завершения сборки можно приступать к испытаниям. Берём крону и подключаем её к плате, поставив в разрыв одного из проводов амперметр. Потребление схемы должно составлять 10-15 мА. Если ток норме, можно поднести антенну детектора к любому сетевому проводу и наблюдать, как будет загораться светодиод и пищать пьезоизлучатель, если он установлен. Дальность обнаружения проводки составляет примерно 3-5 см, в зависимости от длины антенны. При этом не следует прикасаться к антенне, от этого заметно падает чувствительность. Прибор не требует никакой настройки и начинает работать сразу после подачи питания. Помимо сетевых проводов, он реагирует также на кабель витую пару. Удачной сборки.
Детектор скрытой проводки
Детектор скрытой проводки

Смотрите видео


На видео наглядно видно, как работает такой детектор. С его помощью удалость достаточно точно определить, где проходят провода от выключателя.

Простой детектор скрытой проводки за 15 минут

Простой детектор скрытой проводки за 15 минут
Бывает сильная и срочная надобность просверлить в стене отверстие под дюбель. Как при этом не попасть в проходящую проводку? По идее нужно бежать в магазин и покупать дорогой инструмент для определения скрытой проводки. Это хорошо, если он будет в наличии, а если нет? К примеру, в провинциальном поселке его днем с огнем не сыщешь.
К счастью, такой девайс просто сделать самому обладая даже начальными азами электроники.

Понадобится


  • Транзистор n-p-n структуры. Подойдет практически любой. В примере используется C945.
    Простой детектор скрытой проводки за 15 минут
    На старых платах таких полно.
    Простой детектор скрытой проводки за 15 минут
  • Резистор на 1 кОм.
    Простой детектор скрытой проводки за 15 минут
  • Светодиод.
  • Колодка для подключения.
    Простой детектор скрытой проводки за 15 минут
  • Батарейка 9 В, типа «Крона».
  • Медная проволока 0,5-0,8, мм

Простой детектор скрытой проводки своими руками


Первым делом изготовим поисковую антенны. Отрезаем кусок проволоки длиной примерно 30 см.
Простой детектор скрытой проводки за 15 минут
Наматываем его на каркас 3-5 мм в диаметре. Шпажка подойдет.
Простой детектор скрытой проводки за 15 минут
Вынимаем шпажку и немного растягиваем катушку. Получилась антенна.
Простой детектор скрытой проводки за 15 минут
Схема детектора скрытой проводки:
Простой детектор скрытой проводки за 15 минут
Простой детектор скрытой проводки за 15 минут
Цоколевка транзистора такова:
Простой детектор скрытой проводки за 15 минут
Собираем все по схеме. Сначала припаиваем транзисторы друг к другу.
Простой детектор скрытой проводки за 15 минут
Эта конструкция из 5 деталей тем и хороша, что для нее не нужна плата - все собирается навесным монтажом.
Припаиваем светодиод.
Простой детектор скрытой проводки за 15 минут
Затем резистор.
Простой детектор скрытой проводки за 15 минут
Подключаем все это дело к колодке.
Простой детектор скрытой проводки за 15 минут
И в завершении припаиваем антенну.
Простой детектор скрытой проводки за 15 минут
В итоге готовый работоспособный образец.
Простой детектор скрытой проводки за 15 минут
Чтобы его включить, необходимо надеть колодку на батарейку.
Простой детектор скрытой проводки за 15 минут
Подносим к проводу:
Простой детектор скрытой проводки за 15 минут
Светодиод загорается.
Испытания в реальных условиях:
Простой детектор скрытой проводки за 15 минут
При приближении к токоведущей проводке, светодиод отчетливо загорается.
Простой детектор скрытой проводки за 15 минут
Такой прибор не требует какой-либо настройки и при исправных деталях начинает работать сразу.
Теперь можно без труда определить опасные для жизни места, где ни в коем случае нельзя сверлить.

Смотрите видео


Датчик скрытой проводки своими руками: схемы, сборка, советы

Когда проводят работу по строительству, иногда требуют проверить стену. Это позволяет узнать, не монтировались ли за ней провода раньше. Нужна разновидность детекторов, реагирующих на металлические изделия. Датчик скрытой проводки своими руками сделать не составит труда.

Заводские детекторы: о распространённых схемах

Выпускается несколько видов устройств:

  1.  Металлодетектор. Это стандартная разновидность прибора, реагирующего на определённые материалы. Из преимуществ – сильное напряжение не создаётся. Но по конструкции это сложное изделие. Кроме того, оно реагирует на любые виды металла, не только проводку.
  2. Электромагнитный тип устройств. Здесь потребители ценят простоту схемы изготовления. Отмечается высокая точность обнаружения проводки. Есть и недостаток. Прибор требует не только обычного напряжения, но и серьёзной нагрузки. Минимум – 1 киловатт.
  3.  Электростатический датчик определения проводки в стене. Внутреннее устройство – максимально простое. Поиск металлических предметов не доставляет хлопот, даже при значительных расстояниях до измерителя. Но поиск проводится лишь в абсолютно сухой среде. Иначе прибор начинает срабатывать ложно. И обнаруживает он только определённые провода, находящиеся под напряжением.

Заводской металодетектор

Самодельные устройства: простые схемы

Несколько видов техники легко создаётся в бытовых условиях.

Поддержка звуковой индикации

Резистор R1 станет отличной основой для изготовления подобного прибора. Тогда схема получит максимальную защиту от наведённого напряжения.

Функцию антенны будет выполнять медный проводник, с 5-15-сантиметровой длиной. Устройство начинает потрескивать, если обнаруживает рядом металлические изделия. Подключают пьезоэлемент по мостовой схеме. Благодаря этому контролируют уровень громкости.

Резистор Р1

Звуковая и световая индикация, одновременные

Устройство собирается всего из одной микросхемы, потому тоже может похвастаться простой конструкцией.

Сделать самому электромагнитные датчики проводки этой группы просто, если следовать инструкции.

Особенности сборки описываются следующим образом:

  1. Номинал резистора R1 – больше 50 М0м, либо равен этому значению.
  2. Отсутствуют ограничения по сопротивлению у используемого светодиода.
  3. Микросхема самостоятельно справляется с большинством возложенных на неё функций.

Схема датчика

С основой в виде полевого транзистора

Отзывчивость к электрическому полю – главное преимущество, которым известны транзисторы этой группы. Прибор максимально прост, не требует применения дополнительного оборудования при изготовлении. Нужно лишь запомнить основные характеристики:

  1. Напряжение держится на уровне от 3 до 5 В.
  2. Тока не нужно большое количество, даже при таких условиях устройство функционирует минимум 5-6 часов, без отключения.
  3. 0,3-0,5-миллиметровый провод на сердечнике обеспечивает фиксацию для антенной катушки.
  4. Диаметр сердечника равен 3 миллиметрам.
  5. Сколько будет витков – зависит от провода. Для 0,3 миллиметров это число равно 20.
  6. В случае с 0,5 миллиметрами количество витков увеличивают до 50.
  7. Допустимо функционирование антенны с дополнительным каркасом, либо без него при установке датчика проводки в стене.

Полевой транзистор

Второй вариант схемы с полевым транзистором

В этот раз рекомендуется использовать микросхему из серии КП103. Высокая чувствительность – главная характеристика таких приборов. Сопротивление начинает сокращаться, когда затвор и проводка прижимаются друг к другу. Это причина открытия других транзисторов. Свечение светодиода начинается потом.

Ограничений по буквам полевиков при эксплуатации нет. Нет запрета на применение варианта со световым диодом серии АЛ307. Такая проводимость связана с низкой мощностью. При этом коэффициент по передаче должен сохраняться на достаточном уровне. Вместо стандартного варианта КТ203 рекомендуют отдавать предпочтение модели КТ361.

Прибор обладает и достоинствами в виде компактных размеров. При сборке легко применять корпусы от маркеров. Антенну проводят сквозь маркерные отверстия. Её длина стандартно доходит до 5-10 сантиметров. Но обычной длины ножки у полевого транзистора хватит при неглубоком расположении проводов, до 10 см.

По горизонтали идёт установка транзистора КП103. Затвор требует такого уровня изгиба, чтобы сама деталь расположилась над транзисторным корпусом. Сборка металлоискателей.

Схема сложного детектора скрытой проводки

Датчик состоит из нескольких компонентов, согласно схеме:

  1. Индикация – VT3, VT4.
  2. Детектор – VT2.
  3. Генератор частоты.

На ферритовых наконечниках должны оказаться генераторные катушки. 8 миллиметрам равен стержневой диаметр. На первой катушке нужно сделать 120 витков, на второй – 45. Рекомендуется отдавать предпочтение проводам марки ПЭВТЛ 0,35.

Металлоискатель требует определённой наладки, которая проводится вдали от любых изделий, изготовленных из металла. Для этого применяют подстроенные резисторы серии R3 и R5. Генерация во время этого процесса равна почти нулю. В такие моменты диод светит неярко, слабо. С целью угасания излучения отдельно настраивают R3.

Остаётся настроить чувствительность для правильной работы в дальнейшем. В этом случае берут кусок металла с парой резисторов. Можно использовать самый простой вариант – монету. Рекомендуется время от времени возвращаться к этой процедуре. Регуляторы встраиваются в корпус металлодетекторов, тогда сама работа проходит легче.

Когда настройка завершена, прибор включают. Определение подходящих характеристик не займёт много времени.

Резистор Р3

О сигнализаторах проводки без батареек

Питание в прибор поступает непосредственно от электрической сети. Высокая ёмкость конденсаторов – обязательное условие реализации схемы. Основной заряд передаёт конденсатору сеть. С полным зарядом в устройстве передают напряжение на 6-8 В. Но от показателя только зависит, насколько яркими будут диоды.

Чувствительность устройства остаётся практически без изменений, даже если монтаж скрытый.

сигнализатор проводки без батареек

Создание детекторов на микроконтроллере

Один из вариантов – использование в качестве основы микроконтроллера, обозначаемого PIC12F629. Отзывчивость по отношению к магнитным полям – главный принцип, на котором строится работа устройства. Само поле формируется, когда ток идёт по проводникам, которые вмещает стена.

Светодиодная лампа, пьезоизлучатель – приспособления, задействование которых разрешено в подобных детекторах в одинаковой степени. Обнаружение поля сопровождается работой соответствующего вида индикаторов.

Устройство отключается только на частоту в пределах 50 Гц. Это такая же частота, что и у обычного переменного тока. Искатель не допускает ложных срабатываний. На другие частоты свой прибор просто не будет реагировать.

детектор на микроконтроллере

Индикаторы с двумя элементами

Не обойтись без микросхемы со световым диодом. DD1 – подходящий вариант микросхемы в подобной ситуации. HL1 –оптимальное решение по выбору диода. Нужно решить задачу по соединению проводов. Результат – три инвертора в цепи. Ток от переменных полей становится сильнее. Диодная лампа начнёт светиться, как только что-нибудь обнаружится. Сам владелец легко это увидит.

Схему реализуют в двух вариантах:

  • Когда соединяются выводы. 11 с 14, 1 с 5, 4 с 7 и 9, 2 с 10, 3 с 8.
  • Тот же вид соединения, но другого порядка: 4 с 7 и 9, 2 с 11 и 14, 1 с 5 и 12, 10 с 13, 3 с 8.

Как проверить самодельные приборы?

Работоспособность детектора надо дополнительно проверить, когда сборка устройства завершена. Тогда проще понять, насколько правильно владелец прошёл через предыдущие этапы.

Порядок действий для теста будет таким:

  • Поиск участка, на котором проводка определена. Например – провода точно идут к розеткам и выключателям.
  • После проводят проверку по выбранному участку. Подведения прибора к стене хватит. Останется наблюдать, как работает индикация.
  • Устройство исправно, если сигнал поступает только там, где расположены кабели. Эксплуатацию продолжают.
  • Если же сигналы то появляются, то пропадают – велика вероятность каких-либо поломок. Требуются дополнительные исследования. К этому прикладывается не одна рука, а обе.

Заключение

Не обязательно посещать магазины, чтобы получить собственный детектор. Допустимо собирать устройства самостоятельно. Но это требует соблюдения рекомендаций, указанных выше схем и характеристик.
