Как подключить точечные светильники: схемы, порядок работ
Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.
Содержание статьи
- 1 Схемы подключения на 220 В
- 1.1 Последовательное подключение
- 1.2 Схемы параллельного подключения
- 1.2.1 Способы
- 1.2.2 Шлейфное подключение
- 1.3 Лучевое
- 2 Подключение точечных светильников на 12 В
- 2.1 Выбор мощности преобразователя/трансформатора
- 3 Особенности монтажа
- 3.1 В натяжные потолки
- 3.2 В потолки из гипсокартона
Схемы подключения на 220 В
Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.
Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолкеПоследовательное подключение
Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.
Схема последовательного включения точечных светильниковСхема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.
Разводка электропроводки при последовательном подключении спотовПри работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.
Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.
Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателюПрактическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.
Схемы параллельного подключения
При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5 (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.
Способы
Реализовываться параллельное подключение может двумя способами:
Шлейфное подключение
Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.
Как подключить точечные светильники параллельноФизически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.
Так выглядит если делать это на подвесном или натяжном потолкеЕсли вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.
С выключателем на две клавишиПример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.
Лучевое
При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.
Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).
Параллельное подключение — кабелем к каждому светильникуЕще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.
Так можно использовать винтовые клеммные колодкиНесмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.
Подключение точечных светильников на 12 В
Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.
С трансформатором на 12 ВЕсли точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника). Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.
Схема подключения точечных светильников к двуклавишному выключателюКак вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.
Выбор мощности преобразователя/трансформатора
Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.
С преобразователем на каждой веткеПонятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).
youtube.com/embed/xyeaSAllxSI» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Особенности монтажа
Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.
Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьерВ натяжные потолки
Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Подготовлено к установке натяжных потолковПеред монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.
В потолки из гипсокартона
Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.
Если необходима установка преобразователяЕсть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.
Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.
Последовательность работ в фото форматеЕсли же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
Как подключить точечные светильники | Правильная схема подключения + Видео + Размеры светильников
Ну что? Давайте разбираться как подключить точечные светильники. В материале Вас ждёт: два способа подключения + способ подключения нового светильника от фирмы «ЭРА» DK LD1 X BL декор MR16., способы соединения проводов, схемы подключения + таблица размеров светильников. Погнали…
Это должен знать каждый: прежде чем делать разводку на точечные светильники в какую-либо из комнат, не забываем после коробки устанавливать выпрямитель энергии тока- ТРАНСФОРМАТОРЫ ДЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ*. Это вам позволит на протяжении долгих лет не переживать по поводу перегорания лампочек и избавит от неприятных походов в магазин осветительных приборов по гарантии или для их покупки.
Первым делом мне хотелось бы представить вам подключение нового точечного светильника от фирмы «ЭРА» DK LD1 X GR декор MR16, так как он не похож ни на один точечный светильник, так как имеет широкую подсветку по контуру и сам светильник в центре. Подсветка может быть: зелёная (как в нашем случае), белая, коричневая, красная, синяя, желтая и т.д.

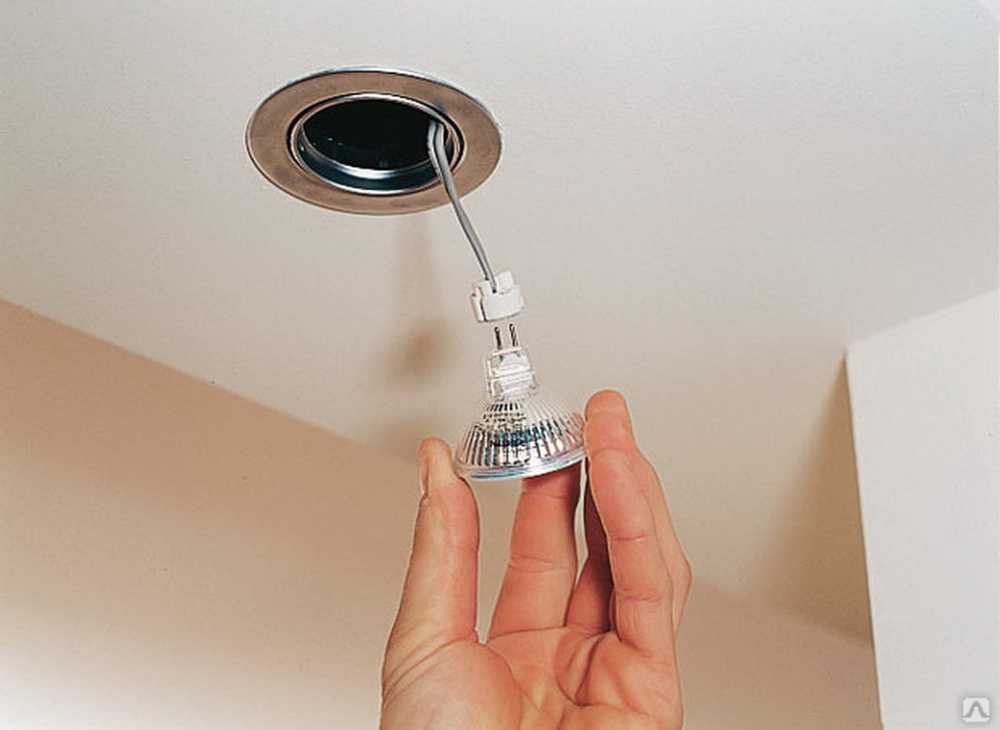

Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.
Характеристики светильника следующие:
Тип лампы MR16;
Цоколь GU5.3;
Напряжение 12V/220;
Мощность мах 50W;
Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:
1. Отдельно от лампы;
2. Вместе с лампой в цоколь;
На этот счёт ниже будет представлено небольшое видео в котором мы подключаем данный точечный светильник при помощи второго способа. Так на много проще, ведь мы просто меняли старые точечные светильники новые. Может кто скажет что это неправильно, но данные лампы и подсветка работают без каких-либо сбоев на протяжении вот уже 1 года!!! Более подробно по подключение+схемы смотрим здесь*.
Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!
Видео: — Подключаем точечные светильники DK LD1 X GR MR16.
Как подключить точечные светильники способ № 1:
И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.
Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.
Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.
Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.
Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.
Как подключить точечные светильники способ № 2:Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:
— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.
На заметку: — Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;
Представьте какой у вас будет пучок проводов в распред. коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.
А сейчас универсальная схема подключения точечных светильников и светодиодных светильников
Как подключить точечный светильник видео:
Статья «Как подключить точечные светильники» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.
Как подключить точечные светильники – схемы подключения точечных светильников . Электропара
Сегодня в магазинах представлен широкий выбор осветительного оборудования – люстры и бра, выполненные в классическом или стиле модерн, обладают изысканным дизайном и способные украсить любое помещение. Однако что касается равномерного распределения света или акцентирование его в нужных местах, здесь нет равным точечным потолочным светильникам. Встраиваемые, накладные, подвесные – конструкцию можно подобрать, руководствуясь собственными требованиями.
Точечные светильники могут устанавливаться как в одиночном, так и множественном исполнении. Наиболее популярны точечные светильники для натяжных и подвесных потолков (в гипсокартон). Однако можно использовать их в качестве встраиваемых в предметы мебели и ниши. Установка точечных светильников не так уж сложна и может быть осуществлена своими руками. Самое главное – правильно подготовить всю систему проводов перед подключением и смонтировать светильник согласно инструкции.
Накладные точечные светильники монтируются достаточно просто – для них не нужно готовить нишу, такие приборы просто крепятся к основанию и подключаются согласно схеме, затем провода прячутся в кабель каналах. Подвесные светильники более уместны с подвесными потолками, выполненными из гипсокартона. Ну и конечно одни из самых востребованных – встраиваемые точечные светильники, они незаменимы в случае установки натяжных потолков. Следует заметить, что вся проводка и установка производятся перед монтажом натяжного потолка, чаще всего этим занимаются профессиональные мастера.
Рекомендации по монтажу
Если вы не являетесь профессиональным монтажником, следует внимательно прочесть правила установки точечных светильников, тогда интерьер будет действительно радовать вас долгие годы.
- Все электромонтажные работы проводятся при отключенном напряжении.
- Выбирать точечные светильники следует исходя из их назначения и характеристик рабочей поверхности. Так, встраиваемые светильники подключают только в те поверхности, которые внутри являются полыми.
- Правильный расчет длины и сечения кабеля позволит избежать пожароопасных ситуаций. Для соединения проводов лучше всего использовать безопасные способы: одноразовые или многоразовые клеммы Wago, СИЗы, клеммные колодки и т.д.
- Всегда проверяйте размеры отверстия точечного светильника – может случиться так, что вы выбрали несколько различных светильников и собираетесь сделать отверстия исходя лишь из одного прибора. При кажущейся «одинаковости» размеры могут не совпадать на несколько миллиметров, и вам придется начать все сначала.
Вам потребуются следующие инструменты и материалы:
Лампы с подходящим цоколем. Мы рекомендуем выбирать светодиодные лампы, а цоколь должен соответствовать патрону. Чаще всего встречаются точечные светильники с патроном GU 5.3 MR 16, G9 и т.д.
Провод. Длина провода зависит от общей протяженности всей линии, можно немного прибавить на различные огрехи. Сечение провода зависит от общей мощности подключенных светильников.
Клеммники, зажимы, колпачки для соединения проводов. Надежнее всего самозажимные клеммы Ваго.
Изолента. С ее помощью вы будете изолировать оголенные части провода.
Выключатель света. Многие предпочитают выбирать для точечных светильников не обычные выключатели, а диммеры, если это предусмотрено техническими характеристиками ламп.
Подключение точечных светильниковНа начальном этапе следует определиться со схемой расположения точечных светильников. Расстояние между светильниками может быть различным в зависимости от ваших дизайнерских задумок, но не менее одного метра, и еще от стены нужно будет отступить 60 см.
Отметьте на рабочей поверхности метки, где будут подключены светильники.Далее следует один из самых сложных этапов – сверление отверстий (в случае установки встраиваемых и подвесных светильников) и распределение проводов к точкам крепления светильников. Провода прокладывают с запасом около 30 см для удобства подключения, при этом проводники заключают в гофру во избежание контакта с металлическими частями светильника. Крепить провод к каркасу нужно с небольшим провисанием.
Отверстия сверлят согласно техническим данным из паспорта изделия – отверстие может быть иметь различную форму (круглую, овальную, квадратную). Отверстия для точечных светильников в гипсокартоне прорезают с помощью острого ножа или специальной коронкой к электрической дрели, важно добиться такого размера отверстия, чтобы светильник входил в него достаточно плотно. В случае с натяжными потолками никакие отверстия вырезать не нужно – мастер сам посмотрит подготовленные точки подключения и подготовит натяжной потолок самостоятельно.

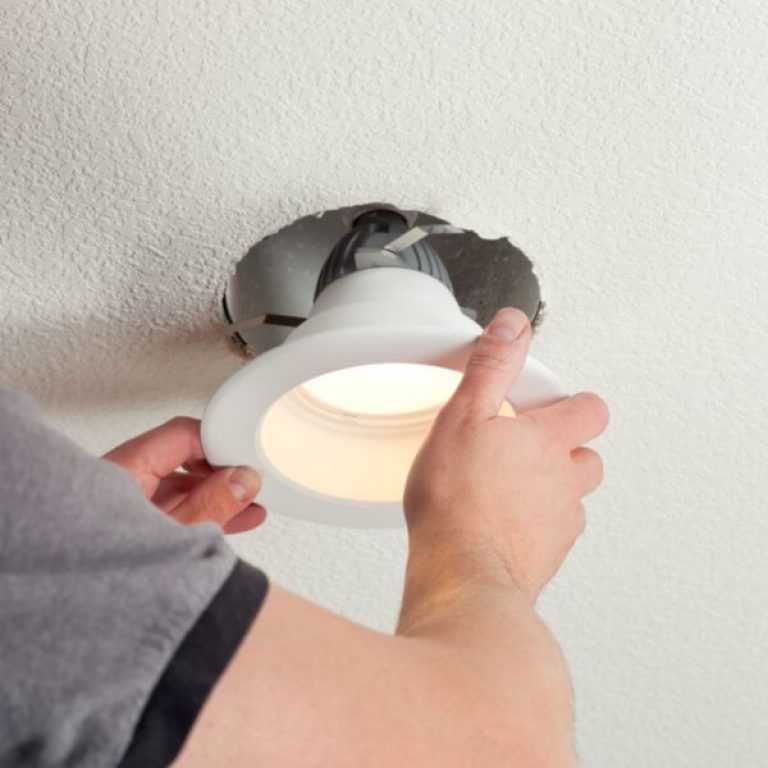

После того, как подготовительные работы закончены, можно приступать непосредственно к подключению точечных светильников. Через сделанные отверстия в каркасе продевают кабель в виде петель, которые надрезаются на изгибе. Токопроводящие проводники зачищают на 1,5-2 см, один идет на клемму светильника, второй – к питающему кабелю. Соблюдайте маркировку. Последовательное подключение точечных светильников является обычной схемой и позволяет быстро закончить монтажные работы.
Схемы подключения точечных светильников
Схема подключения одного точечного светильника к простому одноклавишному выключателю
Если точечных светильников много, воспользуйтесь следующей схемой подключения для ламп 12 В с трансформатором
Знакомство с элементами управления освещением
Хороший дизайн освещения включает в себя хороший дизайн элементов управления. Элементы управления освещением играют важную роль в системах освещения, позволяя пользователям вручную или автоматически:
• включать и выключать свет с помощью переключателя; и/или
• регулировать световой поток вверх и вниз с помощью диммера.
Эта базовая функциональность может быть использована для создания следующих преимуществ для владельца освещения:
• гибкость для удовлетворения визуальных потребностей пользователя; и/или
• автоматизация для снижения затрат на электроэнергию и повышения устойчивости.
В последние годы средства управления освещением получили две дополнительные возможности:
• настройка цвета источника света, включая оттенок белого света; и/или
• генерировать данные посредством измерения и/или мониторинга.
Основанная на обновлении LCA Education Express EE101: Введение в управление освещением, в этой статье представлен обзор основных функций современных средств управления освещением, преимуществ и основных вопросов, которые необходимо задать при определении подходящей стратегии управления освещением.
Эффекты управления освещением
Управление освещением обеспечивает следующие основные функции. Конечные пользователи используют эти функции для поддержки управления энергопотреблением и/или визуальных потребностей.
Элементы управления освещением развиваются, предоставляя расширенные функции, доступность которых зависит от типа системы и потребностей приложения.
Преимущества: визуальные потребности
Регулируя интенсивность одного или нескольких слоев освещения в помещении, элементы управления освещением могут:
• изменить внешний вид пространства;
• облегчают различные функции помещения;
• изменить атмосферу и настроение;
• уменьшить блики; и/или
• повысить удовлетворенность пользователей, предоставив им возможность управлять своим освещением.
Изображения предоставлены Finelite.
Преимущества: Управление энергопотреблением
Сокращая время включения освещения, интенсивность или зонирование, средства управления освещением сокращают как спрос, так и потребление энергии. Согласно исследованию, проведенному Национальной лабораторией Лоуренса Беркли (LBNL), популярные стратегии управления освещением обеспечивают экономию электроэнергии в среднем на 24–38%, что снижает эксплуатационные расходы здания.
Из-за значительного энергосбережения большинство государственных норм энергопотребления в коммерческих зданиях требуют широкого спектра средств контроля при новом строительстве. В существующем строительстве управляемость светодиодного освещения приводит к идеальному сочетанию с элементами управления, что позволяет минимизировать затраты на электроэнергию.
Основная функция
Средства управления освещением представляют собой устройства и системы ввода/вывода. Система управления получает информацию, решает, что с ней делать, а затем соответствующим образом регулирует мощность освещения. Здесь мы видим базовую схему освещения (ножка переключателя). Энергия проходит по цепи, чтобы запитать группу огней. Эта система освещения обеспечивает освещение.
Переключение
Один из основных выходов переключается. Здесь мы видим выключатель, размещенный на линии между источником питания и нагрузкой. Когда переключатель замыкается (т. е. переключатель переводится в положение «ВКЛ»), цепь замыкается, позволяя мощности поступать на нагрузку. Когда он размыкается, цепь разрывается (переключается в положение «ВЫКЛ»), что прерывает подачу питания на нагрузку. Это делает коммутатор контроллером питания.
Диммирование
Еще одним базовым выходом является диммирование. Если используется диммер-переключатель, помимо ВКЛ/ВЫКЛ, он может изменять ток, протекающий через нагрузку в состоянии ВКЛ, что увеличивает или уменьшает светоотдачу. Здесь мы видим диммер, размещенный на линии, с выходным сигналом, который постоянно диммируется в диапазоне диммирования нагрузки.
Управление цветом и цветовой температурой
При использовании светодиодов относительно экономично предоставить пользователям возможность регулировать цвет освещения и цветовую температуру.
В продуктах с настраиваемым белым светодиодом отдельные диммирующие массивы из теплых и холодных белых светодиодов позволяют пользователям регулировать CCT источника света. Другие цвета могут быть добавлены для расширения доступного цветового спектра и обеспечения хорошей цветопередачи.
Двумя другими подходами являются переход от затемнения к теплу (светодиодные изделия, которые затемняют свет до очень теплого белого цвета, аналогичного диммированию ламп накаливания) и полноцветная настройка (отдельно регулируемые красные, зеленые и синие светодиоды, а также желтые или белые светодиоды и, возможно, другие цвета).
Изображение предоставлено USAI Lighting.
Ручной или автоматический ввод
Ввод может быть ручным, автоматическим или их комбинацией, как показано на этом рисунке, иллюстрирующем функционирование датчика присутствия Wallbox с ручным включением.
При ручном управлении ввод инициируется пользователем и осуществляется вручную. Он идеально подходит для приложений, ориентированных на визуальные потребности.
При автоматическом управлении на вход подается сигнал от датчика (датчика присутствия или освещенности), компьютера или другой системы здания. Входные данные могут быть основаны на времени суток, занятости, уровне освещенности или некоторых других условиях. Автоматическое управление идеально подходит для приложений управления энергопотреблением.
Интеллект
При ручном управлении человек принимает решение о том, регулировать ли освещение и насколько. При автоматическом управлении эту функцию выполняет микропроцессор или логическая схема. Этот микропроцессор или логическая схема называется контроллером освещения, который обеспечивает интеллект системы управления. Контроллер освещения оценивает входные сигналы управления на основе своего алгоритма и решает, следует ли регулировать мощность освещения, когда и насколько.
Контроллер может быть установлен как логическая схема в автономном устройстве управления или как отдельный компонент в системе управления. Если это отдельный компонент, он может располагаться в центральном месте (централизованное интеллектуальное управление), находиться вблизи нагрузки или быть встроенным в светильники (распределенное интеллектуальное управление). Чем более распределен интеллект системы, тем более гибким и отзывчивым становится освещение.
Выход переключения или диммирования
Часто в одном и том же здании желательны и переключение, и диммирование.
Коммутация проста, но ограничена в гибкости и может мешать работе в помещениях, занятых более чем одним пользователем. В результате он особенно эффективен для приложений управления энергопотреблением, таких как автоматическое отключение или сокращение свободного пространства, а также ручное управление в помещениях, где пользователи имеют единое ожидание, когда будет включено освещение.
Затемнение изменяет интенсивность с плавными переходами между уровнями освещенности, что обеспечивает высокий уровень гибкости, способный удовлетворить зрительные потребности пользователя. Большинство светодиодных светильников оснащены диммируемыми драйверами в качестве стандартной или стандартной опции, что снижает стоимость диммирования. Затемнение особенно подходит для приложений с визуальными потребностями и для реализации стратегий управления энергопотреблением, таких как управление дневным светом или настройка задач, в занятых помещениях.
Изображение справа предоставлено Schneider Electric.
Зонирование управления
Зонирование управления является важным аспектом проектирования системы управления освещением, поскольку зонирование представляет собой механизм, с помощью которого управление освещением назначается нагрузкам освещения. Зона управления определяется как один или несколько источников света, управляемых одновременно одним управляющим выходом. Зоны могут быть организованы в соответствии с энергетическими кодами, желаемой экономией энергии и гибкостью, общим осветительным оборудованием (например, люминесцентным или светодиодным), характеристиками пространства (например, мебелью и отделкой), задачами, доступностью дневного света и графиками освещения.
Меньшие зоны управления (более высокая степень детализации зон в пространстве или здании) обеспечивают большую гибкость и, как правило, большую экономию энергии. По этой причине большинство энергетических кодексов регулируют зонирование управления, устанавливая ограничения по площади.
Традиционно контрольное зонирование и повторное зонирование в будущем ограничивались разводкой цепей освещения. Достижения в области коммуникаций обеспечивают относительно экономичное зонирование, такое же детальное, как отдельные светильники или балласты/драйверы, а также зонирование и повторное зонирование с использованием программного обеспечения вместо аппаратного подключения.
Изображение предоставлено Wattstopper.
Элементы управления Описание
Другим важным аспектом проектирования системы управления освещением является определение последовательности операций системы. Последовательность операций представляет собой описание выходных данных системы в ответ на различные входные данные для каждой контрольной точки. Он выражается в виде описания элементов управления, письменного документа, созданного на этапе концептуального проектирования проекта. Этот документ служит дорожной картой проекта для предполагаемой системы управления освещением.
В частности, его можно использовать для:
• поддержки контрактной документации и подготовки спецификаций;
• давать четкие указания во время торгов подрядчикам и производителям;
• определить критерии тестирования и приемки системы управления; и
• служат общим справочником для владельца, подробно описывающим, как работает система управления.
Совместимость
Чтобы система управления обеспечивала правильную работу, балласт/драйвер и источник света должны быть совместимы; балласт/привод должен быть совместим со стратегией управления и устройствами управления; и устройства управления должны иметь возможность обмениваться данными, если это необходимо.
Во многом интероперабельность зависит от метода управления или протокола. Протокол — это набор правил, определяющих поведение компонентов в системе. В сети это включает в себя общение. Примеры включают цифровой адресный интерфейс освещения (DALI) и ZigBee. Все элементы управления должны быть разработаны для одного и того же протокола, чтобы обеспечить надежную совместимость, хотя системы с разными протоколами, включая освещение и автоматизацию зданий, могут интегрироваться с использованием шлюза, который может быть функцией устройства или программного обеспечения.
Протокол может быть:
• открытым или стандартизированным и доступным для всех производителей, что обеспечивает выбор различных поставщиков;
• закрытый или зависящий от производителя, который обеспечивает решение, оптимизированное производителем, но привязывает владельца к этому производителю для будущего обслуживания, изменений или расширения; или
• сочетание этих двух методов, например, открытый протокол, адаптированный для использования в зависимости от производителя, или протокол, предназначенный для конкретного производителя, который предоставляется другим производителям посредством лицензирования.
Обратите внимание, что диммирование 0–10 В — это метод, а не протокол. Таким образом, элементы управления и балласты/драйверы, предназначенные для диммирования 0-10 В, могут быть совместимы, но обеспечивать несколько разные характеристики диммирования. Это связано с тем, что они затемняются одинаково, но в остальном не соответствуют одним и тем же унифицированным спецификациям. Для обеспечения последовательного диммирования рекомендуется избегать смешивания типов балласта/драйвера от разных производителей в одной и той же системе диммирования.
Программное обеспечение
Различные приложения и программное обеспечение поддерживают внедрение систем управления освещением. Наиболее надежное программное обеспечение доступно для централизованных интеллектуальных сетевых систем управления освещением. Программное обеспечение, находящееся на сервере или в облаке, может выполнять множество функций, например:
1) обнаруживать контрольные точки (устройства и т. д.)
2) назначать контрольные точки зонам
3) программировать последовательности операций для зон
4) калибровать датчики
5) контролировать контрольные точки и выдавать сервисные оповещения/аварийные сигналы
6) запись и отображение энергопотребления и других зарегистрированных данных
7) резервное копирование данных и журналов событий и создание пользователей/уровней доступа
Изображение предоставлено Lutron Electronics.
Проводные системы
Устройства управления могут обмениваться данными, используя:
• Сетевую проводку , также называемую связью по линии электропередач или диммированием с фазовым управлением. При использовании для управления проводка сетевого напряжения обеспечивает путь как для силовых, так и для управляющих сигналов. Несмотря на простоту, он не является гибким и ограничивает возможности управления.
• Низковольтная проводка . При использовании для управления низковольтная проводка обеспечивает выделенный путь для управляющих сигналов, которые проявляются в виде колебаний напряжения. Поскольку этот тип проводки не ограничивается кабелепроводом, он является гибким. Однако для каждой общей функции требуется отдельный провод, что приводит к большому количеству низковольтных проводов с соответствующими рисками неправильного подключения.
• Цифровая низковольтная проводка . Этот тип низковольтной проводки передает управляющие сигналы, состоящие из цифровых двоичных сообщений, вместо колебаний напряжения. Пара проводов образует шину или путь передачи сигналов управления, соединяющий несколько светильников и управляющих устройств, которые обмениваются данными. Зоны управления создаются программно, а не аппаратно. Оператор может дистанционно программировать и калибровать устройства управления. Проводка потенциально двусторонняя, что позволяет собирать данные с датчиков.
Низковольтная проводка управления обычно перевозится навалом и разрезается на месте. Доступны варианты структурированной проводки, такие как установленные на заводе оконечные устройства с разъемами RJ45, RJ11 или другими, которые могут упростить установку, хотя и требуют предварительно определенной длины проводов.
Беспроводные системы
Беспроводные элементы управления обмениваются данными с помощью радиоволн или другого беспроводного метода, исключающего проводку управления. Это особенно привлекательно для реализации сложных систем управления в существующих зданиях. Устройства ввода управления могут питаться от внутренней батареи или получать энергию от окружающего света, перепада температур или механической энергии, создаваемой нажатием переключателя. Они передают управляющие сигналы от беспроводного передатчика к беспроводному приемнику в контроллере освещения, установленном на светильнике, в распределительной коробке или на панели.
Изображение предоставлено Daintree/GE.
Ввод в эксплуатацию
Ввод в эксплуатацию — это рекомендуемый процесс обеспечения качества, который гарантирует, что установленные системы управления освещением работают в соответствии с рекомендациями производителя и конструкторской документацией. Процесс ввода в эксплуатацию определяется директивой ASHRAE 0 (и кратко изложен в IES-DG-29) и требует выполнения ряда шагов, включая требования к проекту владельца, основы проектирования, функциональное тестирование, системное руководство и обучение операторов. Некоторые пуско-наладочные работы требуются в соответствии с последними энергетическими нормами коммерческих зданий. Для облегчения ввода в эксплуатацию производители предлагают устройства, которые либо самокалибруются, либо их легче калибровать.
Стратегии управления
Комбинируя различные входы и выходы, можно получить несколько уникальных стратегий управления освещением, которые могут удовлетворить визуальные потребности, потребности в управлении энергопотреблением или и то, и другое. В свою очередь, стратегии управления можно комбинировать в одном пространстве посредством наслоения для максимизации ценности.
• Ручное управление
• Определение присутствия
• Планирование времени
• Реакция на дневной свет
• Настройка институциональных задач
• Настройка цвета
• Генерация данных
• Реакция на запрос
Ручное управление
Ручное управление — это простая стратегия, предоставляющая пользователям возможность выбора уровней освещенности либо пошагово (переключение), либо в широком диапазоне с плавными переходами между уровнями (диммирование). Визуальные потребности стимулируют ручное управление, хотя побочным эффектом может быть экономия энергии. Типичные области применения включают частные и открытые офисы, помещения для встреч и обучения, молитвенные дома, развлекательные центры и другие помещения. По данным LBNL, эта стратегия может привести к экономии энергии освещения в среднем на 31%.
Переключение может быть ВКЛ/ВЫКЛ или многоуровневым через отдельное управление ВКЛ/ВЫКЛ отдельных балластов/драйверов или светильников. Диммирование может быть непрерывным, обеспечивающим плавный переход в диапазоне диммирования, или ступенчатым, обеспечивающим либо резкий, либо плавный переход между двумя или более фиксированными выходами.
Изображение предоставлено Lutron Electronics.
Датчик присутствия
Датчики присутствия — это устройства, которые автоматически включают и выключают свет в зависимости от того, занято ли помещение. По данным LBNL, за счет того, что свет включается только тогда, когда помещение занято, стратегии, основанные на занятости, обеспечивают экономию электроэнергии на освещении в среднем на 24%.
Датчики присутствия идеально подходят для небольших закрытых помещений, в которых периодически бывают люди, таких как частные офисы, классы, конференц-залы, копировальные комнаты и комнаты отдыха, туалеты и другие помещения. Они могут быть объединены в сеть для больших помещений.
Если датчик обеспечивает автоматическое отключение, но требует ручного включения, его обычно называют датчиком вакансий. В качестве альтернативы датчик может автоматически включать нагрузку до 50%, а ручное управление с помощью переключателя необходимо для включения света на полную мощность. Эти датчики обычно называют датчиками присутствия с частичным включением.
Планирование времени
Планирование регулирует выходную мощность системы освещения на основе временного события, реализованного с помощью часов, которые могут быть реализованы с использованием микропроцессора, встроенного в систему управления. В определенное время управляемое освещение будет включаться, выключаться или приглушаться, чтобы экономить энергию или поддерживать изменение функций пространства. Планирование очень подходит для больших открытых пространств, которые регулярно посещаются, а также для пространств, которые периодически заняты, но где свет должен оставаться включенным весь день из соображений безопасности. Локальное переопределение (расширение времени) управления стеной часто используется для обеспечения нерегулярного использования пространства. По данным LBNL, стратегии, основанные на занятости (объединение планирования времени с определением занятости), могут обеспечить экономию энергии освещения в среднем на 24%.
Реакция на дневной свет
Управление с учетом дневного света (также называемое сбором дневного света) использует датчик освещенности (также называемый фотодатчиком или фотоэлементом) с контроллером мощности для включения или уменьшения освещения в зависимости от доступного дневного света. Когда уровень освещенности поднимается выше целевого порога из-за вклада дневного света, фотодатчик сигнализирует контроллеру о необходимости уменьшить светоотдачу, тем самым экономя энергию. По данным LBNL, управление, реагирующее на дневной свет, может обеспечить экономию электроэнергии на освещении в среднем на 28%.
Эта стратегия отлично подходит для освещения зон, прилегающих к окнам и фонарям, а также под световыми фонарями и мониторами на крыше — везде, где дневной свет постоянный и обильный.
Настройка задачи
Также называемая «институциональной настройкой» и «высококачественной отделкой», настройка задачи включает уменьшение освещения в помещении на основе рекомендованных IES требований к поддерживаемому уровню рабочей освещенности или предпочтений пользователя для отдельных помещений, а не первоначально спроектированные поддерживаемые уровни освещенности, которые могут быть выше, чем необходимо. По данным LBNL, настройка задач обеспечивает экономию энергии освещения в среднем на 36%.
Настройка цвета
Путем раздельного регулирования яркости красного, зеленого, синего и потенциально других цветов светодиодов можно получить практически любой цвет. Это называется настройкой цвета. Настройка цвета подходит для развлечений, вывесок и подобных приложений. Путем раздельного затемнения массивов белых светодиодов теплого и холодного CCT можно регулировать CCT светильника в диапазоне, который называется настраиваемым белым освещением. Ниже приведены несколько примеров возможностей для настраиваемого белого общего освещения:
• Автоматический переход на очень теплую цветовую температуру во время диммирования для имитации диммирования ламп накаливания.
• Динамическая калибровка CCT для установленных светильников и поддержание назначенного CCT с течением времени.
• Отрегулируйте CCT после первоначальной установки, чтобы точно настроить внешний вид пространств и объектов, таких как искусство.
• Отрегулируйте CCT, чтобы приспособиться к изменяющемуся использованию пространства, дисплеям, внутренней отделке и предпочтениям пользователя.
• Автоматическая настройка CCT для получения идеального цикла дневного света или оптимального сочетания с реальным дневным светом.
• Имитируйте внешний вид популярных традиционных источников света и настраивайте новые источники света.
• Играют потенциальную роль в циркадном освещении, поскольку свет, насыщенный синими волнами, действует как циркадный стимул.
Изображение предоставлено Cree, Inc.
Генерация данных
Некоторые системы управления освещением позволяют собирать данные с точек управления, подключенных через цифровую сеть. Система может непосредственно измерять или оценивать потребление энергии и/или отслеживать рабочие параметры. Дополнительные датчики могут собирать такие данные, как наличие людей и температура. В некоторые системы управления наружным освещением могут быть добавлены другие датчики, которые собирают данные обо всем, от угарного газа до снегопада.
Данные передаются на сервер или в облако для извлечения и использования с помощью программного обеспечения. Данные о потреблении энергии могут быть проанализированы и переданы для различных целей. Отслеживаемые условия могут вызывать аварийные сигналы для проведения технического обслуживания, как в приведенном здесь примере.
Изображение предоставлено Lutron Electronics.
Реагирование на спрос
Реагирование на спрос (DR) включает снижение мощности освещения либо по запросу от поставщика электроэнергии во время чрезвычайной ситуации (аварийное DR), либо в зависимости от времени суток для минимизации затрат на спрос (экономическое DR). Поскольку значительная часть осветительной нагрузки типичного здания не может быть отключена в рабочее время, это обычно влечет за собой диммирование.
Изображение предоставлено OSRAM Encelium.
Общие типы средств управления освещением
Средства управления освещением можно разделить на следующие категории:
• Автономные устройства
• Комнатные системы управления
• Централизованные системы управления зданием
Автономные устройства управления для обеспечения автономной работы осветительной нагрузки, которой может быть светильник или светильники, установленные на ножке выключателя. Обычно они устанавливаются на линии электропередачи переменного тока и напрямую контролируют нагрузку. Примеры включают тумблеры, датчики присутствия, выключатели с таймером, диммеры, датчики освещенности и выключатели-карты отеля. Преимущества в том, что они относительно просты в установке, знакомы монтажникам и не требуют подключения к контроллеру освещения. Недостатками являются регулируемые автономные элементы управления, требующие индивидуальной калибровки, а наложение нескольких стратегий управления на одну и ту же нагрузку может привести к сложной проводке. Изображение предоставлено Wattstopper. Автономные встроенные датчики Автономные датчики присутствия и освещенности могут быть установлены или прикреплены к светильникам для автономного управления светильниками. Как правило, датчики указываются производителем светильника и устанавливаются на заводе. Однако они могут быть указаны производителем системы управления для относительно простого крепления в полевых условиях. Элементы управления могут предлагать такие параметры, как затемнение или переключение на более низкий уровень освещенности во время отсутствия, вместо выключения. Если светильники тускнеют, а не выключаются, может потребоваться дополнительное управление расписанием для обеспечения отключения в соответствии с энергетическим кодексом. Преимуществом такого подхода является индивидуальное управление светильниками, что обеспечивает максимальную экономию энергии и оперативность, но без дополнительной проводки. Беспокойство заключается в том, что автономное управление отдельными светильниками может создавать на потолке сочетание включенного, затемненного и выключенного состояния, что может привести к эстетическому компромиссу. Изображения предоставлены Левитоном. Комнатные системы управления Комнатные системы управления включают в себя набор контроллеров освещения и устройств ввода, предназначенных для установки по принципу «подключи и работай», готовых к использованию стандартов энергопотребления и автономных комнатных на основе операции. Большинство контроллеров комнатного освещения имеют входы для ручного переключения, присутствия и датчика освещенности; 2-3 реле для переключения; и 2-3 диммирующих выхода для диммирования. Как правило, кабели Ethernet соединяют коммутаторы и датчики с контроллером. Сетевая проводка соединяет контроллеры освещения и светильники. Для диммирования контроллер передает сигналы по линейной или низковольтной проводке. Контроллеры устанавливаются рядом со светильниками. Эти системы часто имеют предварительно сконфигурированные последовательности операций для упрощения соблюдения норм энергопотребления. Некоторые системы позволяют контроллерам подключаться друг к другу и к центральному серверу для масштабируемого централизованного сетевого управления освещением. Преимущество этого подхода в простоте. Изображение предоставлено Eaton. Сетевые системы на основе светильников При таком подходе светодиодные светильники оснащены встроенными датчиками и контроллером освещения, установленными на заводе. Контроллеры освещения имеют уникальные адреса в сети освещения, что позволяет их группировать и программировать. Многие решения имеют предварительно сконфигурированные последовательности операций для упрощения настройки и обеспечения соответствия нормам энергопотребления. Контроллеры подключаются с помощью низковольтной проводки или беспроводным способом с использованием радиоволн. Некоторые системы предлагают возможность назначать светильники группам и программировать их с помощью портативного ИК-пульта. Зонирование управления не ограничивается переключением ног. Некоторые системы позволяют взаимодействовать с системами управления зданием, центральным сервером или другими сетями. Изображение предоставлено Acuity Brands. Комнатные сетевые системы В этом подходе контроллер освещения встраивается в каждый светильник, но датчики устанавливаются снаружи светильника. Светильники и устройства ввода обычно подключаются с помощью Ethernet или другой низковольтной проводки, образуя сеть индивидуально адресуемых/управляемых светильников. Это позволяет зонировать и переназначать светильники по отдельности или группами, а также с несколькими стратегиями управления. Программируемые функции могут включать планирование, целевые уровни освещенности и временные задержки. Некоторые системы позволяют взаимодействовать с системами управления зданием, центральным сервером или другими сетями. Изображение предоставлено Wattstopper. Традиционное управление на уровне здания Традиционно автоматизация освещения на уровне здания осуществлялась с использованием панелей управления, обычно размещаемых в центральном месте, например, в электрощитовой. Эти панели представляют собой металлические корпуса, в которых размещаются реле, контакторы, автоматические выключатели с дистанционным управлением или диммерные модули. Типичная низковольтная панель имеет низковольтные входы для управляющих сигналов и линейные выходы для управления нагрузками. Интеллектуальные панели оснащены встроенным контроллером освещения для назначения устройств ввода нагрузкам, а также планирования функций управления. Подключение локальных переключателей к панели позволяет локально отменить запланированное отключение, чтобы пользователи не оставались в темноте в нерабочее время. Этот подход централизует управление освещением и может быть интегрирован с системами управления зданием, но предлагает ограниченную гибкость в зонировании управления. Каждая зона требует прокладки низковольтной проводки обратно к панели. Изображение предоставлено Институтом новых зданий. Централизованные интеллектуальные сетевые системы управления Централизованные интеллектуальные сетевые системы управления обеспечивают программируемое управление освещением для целых этажей, зданий или комплексов. Они могут быть расширенным вариантом решения для управления в помещении или упакованы в комплексную систему. Операционное программное обеспечение и данные находятся на центральном сервере или в облаке. Светильники имеют индивидуальную адресацию в сети, что позволяет выполнять зонирование и повторное зонирование с помощью программного обеспечения, обеспечивая максимальную гибкость. Светильники принимают управляющие входные сигналы от самых разных устройств управления, что позволяет использовать весь спектр стратегий управления, включая сложные последовательности операций. Основным преимуществом этого типа системы является потребление энергии, занятость, состояние светильника/зоны и, возможно, другие данные, которые могут быть записаны, сохранены и отображены для анализа энергопотребления и целей технического обслуживания. Изображение предоставлено OSRAM Encelium. 410.1 Область применения Эта статья охватывает светильники, переносные светильники, патроны, подвески, лампы накаливания, дуговые лампы, электроразрядные лампы, изделия для декоративного освещения, осветительные аксессуары для временного сезонного и праздничного использования, переносные гибкие осветительные приборы и проводка и оборудование, входящие в состав таких изделий и осветительных установок. 410.2 Определение Определение в этом разделе должно применяться только в пределах этой статьи. Место для хранения одежды. Светильники, патроны и лампы | UpCodes
РИСУНОК 410.2 Место для хранения одежды.
410.5 Детали под напряжением
410.6 Требуемый перечень
410.7 Восстановленное оборудование
410.8 Осмотр
Светильники должны быть установлены таким образом, чтобы соединения между проводниками светильника и цепями могли быть проверены без необходимости отсоединения каких-либо частей проводников светильника.
электропроводки, если только светильники не подключены с помощью соединительных вилок и розеток.410.10 Светильники в особых местах
(A) Влажные и влажные помещения
(B) Коррозионно-активные среды
Светильники, устанавливаемые в коррозионно-активных средах, должны быть типа, подходящего для таких мест.
(C) В воздуховодах или вытяжках
Светильники разрешается устанавливать в коммерческих кухонных вытяжках, если выполняются все следующие условия:
- Светильник должен быть предназначен для использования в коммерческих кухонных вытяжках и устанавливаться таким температурные пределы используемых материалов не превышаются.
- Светильник должен быть сконструирован таким образом, чтобы все выхлопные газы, жиры, масла или пары, выделяемые при приготовлении пищи, не попадали в отсек лампы и электропроводки. Диффузоры должны быть устойчивы к тепловому удару.
- Части светильника, находящиеся внутри колпака, должны быть устойчивы к коррозии или защищены от коррозии, а их поверхность должна быть гладкой, чтобы не скапливались отложения и облегчалась очистка.
- Способы подключения и материалы, питающие светильники, не должны находиться внутри кухонной вытяжки.
Информационное примечание: см. 110.11 для проводников и оборудования, подвергающихся воздействию разрушающих агентов.
(D) Ванна и душевая
Светильник, установленный в ванной или душевой, должен отвечать всем следующим требованиям:
- Никакие части светильников, подвешенных на шнуре, светильников на цепях, тросах или шнурах, осветительных шин, подвесок или потолочных (лопастных) вентиляторов не должны располагаться в пределах зоны размером 900 мм (3 фута) по горизонтали и 2,5 м (8 футов) по вертикали от верха края ванны или порога душевой кабины. Эта зона всеобъемлющая и включает в себя пространство непосредственно над ванной или душевой кабиной.
- Светильники, расположенные в пределах фактического внешнего размера ванны или душа на высоте 2,5 м (8 футов) по вертикали от верха края ванны или порога душа, должны иметь маркировку, подходящую для влажных мест, или маркировку, подходящую для влажных мест. Светильники, расположенные в местах, подверженных воздействию ливневых брызг, должны иметь маркировку, подходящую для влажных мест.
(E) Светильники для закрытых спортивных, смешанных и универсальных сооружений
Светильники, подверженные физическому повреждению, с использованием ртутных или металлогалогенных ламп, устанавливаемые в игровых и зрительских зонах спортивных помещений, смешанного назначения , или универсальные приспособления должны быть такого типа, которые защищают лампу стеклянной или пластиковой линзой. Такие светильники должны иметь дополнительное ограждение.
(F) Светильники, установленные в настиле крыши или под ним
Светильники, установленные в открытых или скрытых местах под настилом крыши из металлического гофрированного листа, должны быть установлены и закреплены таким образом, чтобы зазор не менее 38 мм (1 1 / 2 дюйма) измеряется от самой нижней поверхности настила крыши до верхней части светильника.
410.11 Светильники вблизи горючих материалов
Светильники должны быть сконструированы, установлены или оборудованы шторами или ограждениями таким образом, чтобы горючие материалы не подвергались воздействию температур выше 90°С (194°F).
410.12 Светильники над горючими материалами
Патроны, устанавливаемые над легковоспламеняющимися материалами, должны быть невыключаемого типа. Если для каждого светильника не предусмотрен отдельный выключатель, патроны должны располагаться на высоте не менее 2,5 м (8 футов) над полом или располагаться или ограждаться таким образом, чтобы лампы нельзя было легко снять или повредить.
410.14 Светильники в витринах
Светильники на цепях, используемые в витринах, должны иметь внешнюю проводку. Никакие другие светильники с внешней проводкой не должны использоваться.
410.16 Светильники в шкафах для одежды
(A) Разрешенные типы светильников
В шкафу для одежды разрешается использовать только светильники следующих типов:
- Накладные или встраиваемые светильники накаливания или светодиодные светильники с полностью закрытыми источниками света
- 4 Накладные или встраиваемые люминесцентные светильники
- Накладные люминесцентные или светодиодные светильники, признанные подходящими для установки в гардеробной
(B) Типы светильников не допускаются
Светильники накаливания с открытыми или частично закрытыми лампами и подвесные светильники или патроны не допускаются.
(C) Расположение
Минимальное расстояние между светильниками, установленными в шкафах для одежды, и ближайшей точкой места для хранения гардероба должно быть следующим:
- 300 мм (12 дюймов) для накладных светильников накаливания или светодиодных светильников с полностью закрытым источником света, установленным на стене над дверью или на потолке.
- 150 мм (6 дюймов) для накладных люминесцентных светильников, устанавливаемых на стене над дверью или на потолке.
- 150 мм (6 дюймов) для встраиваемых светильников с лампами накаливания или светодиодами с полностью закрытым источником света, установленным в стене или потолке.
- 150 мм (6 дюймов) для встраиваемых люминесцентных светильников, устанавливаемых на стене или потолке.
- Накладные люминесцентные или светодиодные светильники должны быть разрешены для установки в помещении для хранения гардероба, если они предназначены для этого использования.
410.18 Пространство для освещения свода
В сводах должно быть достаточно места, и они должны быть расположены так, чтобы лампы и оборудование можно было правильно установить и обслуживать.
410.20 Пространство для проводников
Навесы и распределительные коробки, вместе взятые, должны обеспечивать достаточно места, чтобы можно было установить проводники светильников и их соединительные устройства в соответствии с 314.16.
410.21 Предельная температура проводников в распределительных коробках
Светильники должны иметь такую конструкцию или устанавливаться таким образом, чтобы проводники в распределительных коробках не подвергались воздействию температур, превышающих те, на которые рассчитаны проводники.
Проводка ответвленных цепей, кроме 2-проводных или многопроводных ответвленных цепей, питающих соединенные вместе светильники, не должна проходить через распределительную коробку, являющуюся неотъемлемой частью светильника, за исключением случаев, когда светильник предназначен для сквозной проводки.
Информационное примечание: см. 410.64(C) для подключения питания к светильникам, соединенным вместе.
410.22 Закрываемые распределительные коробки
В завершенной установке каждая выпускная коробка должна быть снабжена крышкой, если только она не закрыта с помощью навеса светильника, патрона, розетки, закрывающей коробку, или оснащенной лицевой панелью, или аналогичным устройством. .
410.23 Покрытие из горючих материалов на выпускных коробках
Любая отделка стен или потолков из горючих материалов, выходящая между краем плафона или поддона светильника и выпускной коробкой с площадью поверхности 1160 мм 2 (180 дюймов 2 ) или более должны быть покрыты негорючим материалом.
410.24 Подключение электроразрядных и светодиодных светильников
(A) Независимо от распределительной коробки
Электроразрядные и светодиодные светильники, поддерживаемые независимо от распределительной коробки, должны быть подключены к ответвленной цепи через металлический кабельный канал, неметаллический кабельный канал, Тип Кабель MC, кабель типа AC, кабель типа MI, кабель с неметаллической оболочкой или гибкий шнур, как разрешено в 410. 62(B) или 410.62(C).
(B) Доступ к коробкам
Электроразрядные и светодиодные светильники, монтируемые над скрытой розеткой, вытяжными или распределительными коробками и предназначенные не для опоры исключительно на розеточную коробку, должны быть снабжены соответствующими отверстиями в задней части светильника для обеспечения доступа к проводке в коробке.
410.30 Опоры
(A) Общие
Светильники и патроны должны быть надежно закреплены. Светильник, который весит более 3 кг (6 фунтов) или превышает 400 мм (16 дюймов) в любом измерении, не должен поддерживаться винтовой оболочкой патрона.
(B) Металлические или неметаллические опоры, поддерживающие светильники
Допускается использование металлических или неметаллических опор для поддержки светильников и в качестве кабелепровода для ограждения питающих проводов при соблюдении следующих условий:
- Опора должна иметь люк размером не менее 50 мм × 100 мм (2 дюйма × 4 дюйма) с крышкой, подходящей для использования во влажных местах, чтобы обеспечить доступ к выводам питания внутри опоры или основания опоры.
Исключение № 1: люк не требуется в опоре высотой 2,5 м (8 футов) или менее над уровнем земли, где метод электропроводки продолжается без сращивания или точки натяжения, и где внутренняя часть опоры и любые соединения доступны для снятие светильника.
Исключение № 2: Люк не требуется в опоре высотой 6,0 м (20 футов) или менее над уровнем земли, имеющей шарнирное основание.
- Если стояки кабелепровода или кабель не установлены внутри опоры, резьбовой фитинг или ниппель необходимо припаять, приварить или прикрепить к опоре напротив люка для подключения питания.
- Металлический столб должен быть снабжен клеммой заземления оборудования следующим образом:
- Столб с люком должен иметь клемму заземления оборудования, доступную из люка.
- Опора с шарнирным основанием должна иметь клемму заземления оборудования, доступную внутри основания.
Исключение из (3): Заземляющая клемма не требуется на опоре высотой 2,5 м (8 футов) или менее над уровнем земли, где проводка питания продолжается без сращивания или натяжения и где доступна внутренняя часть опоры и любые соединения. путем снятия светильника.
- Металлический столб с шарнирным основанием должен иметь шарнирное основание и столб, соединенные вместе.
- Металлические кабельные каналы или другие заземляющие проводники оборудования должны быть соединены с металлическим столбом с помощью заземляющего проводника оборудования, признанного в 250.118 и имеющего размеры в соответствии с 250.122.
- Проводники в вертикальных опорах, используемых в качестве кабелепровода, должны поддерживаться в соответствии с 300.19.
410.36 Средства поддержки
(A) Светильники, поддерживаемые розетками
(B) Подвесные потолки
Элементы каркаса подвесных потолочных систем, используемые для поддержки светильников, должны быть надежно закреплены друг к другу и должны быть надежно прикреплены к строительная конструкция с соответствующими интервалами. Светильники должны быть надежно прикреплены к потолочному каркасу механическими средствами, такими как болты, винты или заклепки. Перечисленные зажимы, идентифицированные для использования с типом элемента(ов) потолочного каркаса и светильника(ов), также должны быть разрешены.
(C) Стойки светильника
Стойки светильника, которые не являются частью выпускных коробок, засосов, штативов и гусиных лапок, должны быть изготовлены из стали, ковкого железа или другого материала, пригодного для применения.
(D) Изолирующие соединения
Изолирующие соединения, которые не предназначены для крепления винтами или болтами, должны иметь внешний металлический кожух, изолированный от обоих винтовых соединений.
(E) Проходные фитинги
Проходные фитинги, используемые для поддержки светильника (светильников), должны выдерживать вес всего светильника в сборе и лампы (лампы).
(F) Шинопроводы
Допускается подключение светильников к шинопроводам в соответствии с 368.17(C).
(G) Деревья
Допускается, чтобы наружные светильники и сопутствующее оборудование поддерживались деревьями.
Информационное примечание № 1: См. 225.26 для ограничений по поддержке воздушных проводов.
Информационное примечание № 2: См. 300.5(D) для защиты проводников.
410.40 Общее
410.42 Светильник(и) с открытыми токопроводящими частями
410.44 Методы заземления
Официальный сайт Color Kinetics | Домашняя страница
Семейство Blast
Высокоэффективный прожектор для наружного применения
Узнать больше
Семейство ReachElite
Выберите универсальные светильники, сочетающие в себе все — от мощного удара до максимальной мощности.
Узнать больше
Семейство Graze & Graze Compact
Семейство светильников Graze идеально подходит для освещения фасадов и поверхностей.
Узнать больше
Семейство Burst
Прожектор наружный круглый архитектурно-ландшафтный
Узнать больше
Семейство Flex
Гибкие пряди узлов высокой интенсивности для наружного применения
Узнать больше
Семейство FlexElite
Гибкая, яркая и красивая FlexElite обеспечивает большую длину и расстояние между узлами.
Узнать больше
Семейство Accent
Наружный линейный светильник прямого обзора с высоким разрешением
Узнать больше
Семейство скрытых интерьеров
PureStyle и PureStyle Compact, EvenBalance, Cove и Fuse
Узнать больше
Семейство Luminous Textile
Разноцветные светодиоды, встроенные в красивые шумопоглощающие текстильные панели для динамического изменения цвета световых эффектов.
