Столбчатый фундамент своими руками — пошаговая инструкция для возведения
Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.
Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.
Бюджетный столбчатый фундамент с ростверком
Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет.
Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.
К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.
Этап I. Изготовление ям
Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.
В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.
А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.
Этап II. Установка столбов
Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.
Этап III. Второе бурение
Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался.
Прочность его может достигать до 11 тонн нагрузки.
Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.
Этап IV. Строительство ростверка
Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.
Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.
Основательный опорно-столбчатый фундамент
Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.
Итак, вот как строится стандартный столбчатый фундамент для бани:
Этап I.
Подготовка участкаВсе начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.
Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.
Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.
Этап II. План фундамента
Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.
Этап III. Подготовка ям
Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже.
Располагаться они будут по осям.
Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.
Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.
Этап IV. Установка опалубки
Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.
Этап V. Армирование фундамента
Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.
Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см.
К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.
Этап VI. Заливка столбов фундамента
Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.
Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.
Этап V. Гидроизоляция столбчатого фундамента
Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.
Этап VI. Строительство ростверка
Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.
Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.
Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.
К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.
- Автор: Владимир
- Распечатать
Оцените статью:
(2 голоса, среднее: 5 из 5)
Поделитесь с друзьями!

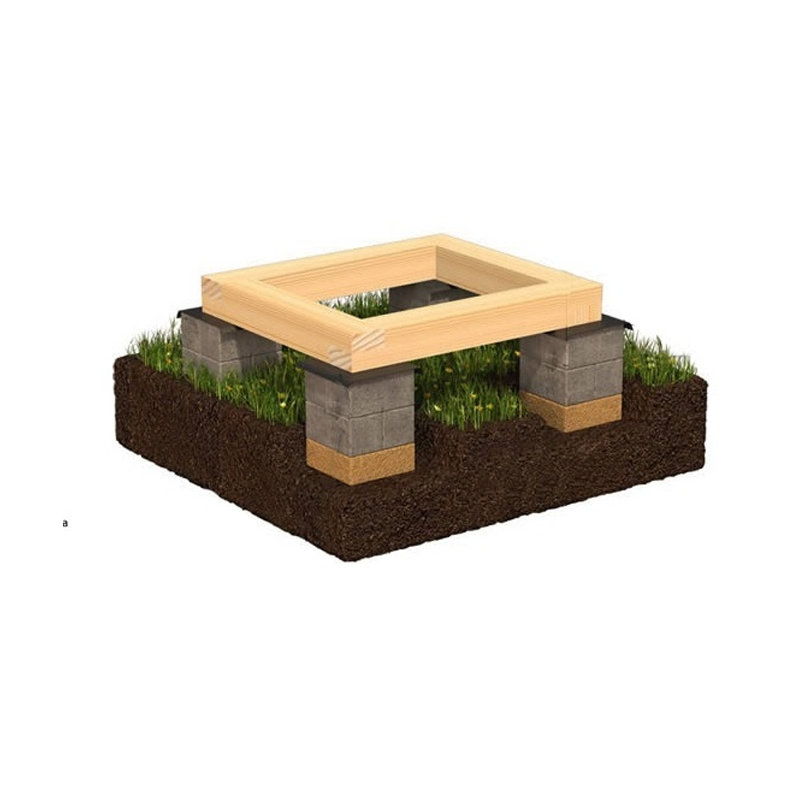

Столбчатый фундамент своими руками
Бюджет постройки лёгких дачных строений можно значительно сократить за счёт фундамента. Смета на фундамент – одна из самых затратных при строительстве. Поэтому, чтобы не тратить лишние деньги на цемент, песок, камень и арматуру и не проводить тяжёлые земляные работы, в некоторых случаях можно устроить столбчатый фундамент. Его возведение настолько просто, что все работы можно выполнить своими руками.
Столбчатый фундамент своими руками можно и нужно делать при строительстве беседок, навесов, сараев, настилов, дровниц, дачного душа и туалета и других построек, выполненных из дерева или лёгких материалов.
Зачем копать глубокую траншею и цементировать камни, если стены строения будут выполнены из бруса и весят не так много? В этом случае дешевле, легче и быстрее пробурить в земле отверстия, выставить по уровню небольшую опалубку, залить цементный раствор и на получившихся столбиках начать возводить стены. Более подробно об устройстве столбчатого фундамента своими руками мы расскажем в этой статье.
Расстояние между столбами фундамента зависит от размера постройки и материала обвязки. Если на столбики устанавливают деревянный брус, расстояние делают меньше, если железный двутавр – больше. Обычно это 1 — 2,5 метра. Размер лунок зависит от тяжести постройки – чем она тяжелее, тем больше диаметр.
Расстояние между столбиками по периметру и по диагонали должно быть одинаковым. Здесь нужно проявить педантичность, от этого зависит красота и пропорциональность строения.
Приступим к устройству лунок. Мы свои сделали садовым буром с диаметром шнека 13 см.
Для нашей постройки этого размера оказалось достаточно. Столбчатый фундамент обычно делают на глубину ниже точки промерзания, чтобы подвижки грунта при низких температурах его не повредили. Мы сделали 6 лунок глубиной 1,2 м.
Дальше насыплем в ямки слой песка высотой примерно 10 см и хорошо его утрамбуем.
Так как сверху столбчатого фундамента мы сделаем обвязку будущей постройки брусом, то для дальнейшего облегчения работ необходимо выровнять столбы по уровню. Для этого на каждую лунку мы изготовим индивидуальную опалубку из досок в форме квадрата с длиной стороны 20 см. Измерив уровень грунта, определим высоту каждой опалубки. Все 6 столбиков должны быть в одной плоскости. Проверим поочерёдно все конструкции с помощью строительного уровня, переставляя его с одной на другую.
Чтобы сделать гидроизоляцию бетона, в каждую лунку вставим по куску рубероида, свёрнутого в трубочку.
Для прочности строения нужно будет закрепить брус на столбчатом фундаменте. Для этих целей мы взяли шпильку диаметром 12 мм и болгаркой отрезали 6 кусков длиной 25 см. Этого размера будет достаточно для крепкого соединения конструкции.
Теперь всё готово для заливки столбчатого фундамента своими руками. Приготовим раствор, взяв 1 часть цемента и 4 части песка. Добавим в ёмкость воды и всё тщательно перемешаем. В качестве наполнителя возьмём 4 части щебня.
Полученным раствором заполним первую лунку и вставим в неё шпильку. 15 см шпильки воткнём в бетон, 10 см оставим на поверхности. Установим её строго вертикально.
Тоже самое повторим и для пяти оставшихся лунок. Шпильки нужно вставлять в раствор на одной линии, чтобы удобней было крепить обвязку.
Основную работу мы сделали. Через пару дней, когда раствор схватится, опалубку можно будет разобрать. Столбчатый фундамент, сделанный своими руками, готов.
Ещё через несколько дней можно будет сделать обвязку фундамента брусом и продолжить строительство постройки. Но это уже совсем другая история.
Типы фундаментов: столбчатый, ленточный, свайный | Бетон
Столбчатые фундаменты
Столбчатые фундаменты — самый распространенный и дешевый тип фундаментов. Особенно эффективно использование столбчатых фундаментов на пучинистых грунтах глубокого промерзания. Они имеют ряд особенностей, препятствующих, в ряде случаев, их успешному использованию. Горизонтально подвижный грунт отличается недостаточной устойчивостью к опрокидыванию, поэтому во избежание поперечного сдвига требуется установить жесткий железобетонный ростверк.
Ленточный фундамент
Поясом называют основания, которые сооружаются сразу под несколькими четко выраженными столбами или стенами дома. Они выполнены в виде подземных стен, состоят из железобетонных поперечных балок. Такие фундаменты для возведения домов с тяжелыми стенами. Он проложен под капитальными стенами. 9Устройство 0005 ленточного фундамента
под дома теплыми погребами, подвалами, цокольными этажами или гаражами делают этот тип фундамента необходимым.
Ленточные фундаменты отличаются большими объемами земляных работ, большим расходом используемых материалов, сложностью конструкции и значительным весом. Но, несмотря на это, эти фундаменты считаются самыми распространенными из-за сравнительно простой технологии. Различают ленточные фундаменты, монолитные и модульные. На дне котлована для возведения монолитного фундамента изготовлена деревянная опалубка, установлены листы утеплителя, арматура, а в пространство между стенками залита бетонная опалубка. При обогреве дома с целью снижения теплопотерь в такие фундаменты закладывается утеплитель. Народные фундаменты делаются из железобетона или крупных бетонных блоков.Плитный фундамент
Плитный фундамент заложен под квадратное здание. Это сетка или сплошная плита, которую изготавливают из железобетона или сборных поперечных балок с жесткой заделкой стыков. Построен плитный фундамент из железобетона для придания жесткости. Это становится необходимым при строительстве на сжимаемом грунте, например, насыпном или плавучем.
Устройство плитного фундамента отличается большой материалоемкостью и целесообразно только при возведении малогабаритных и малогабаритных зданий или других сооружений, не требующих возведения высокого цоколя, а печку можно использовать в качестве пола. Это может быть гараж, баня и другие подобные помещения. Для зданий высшей марки применяют в виде фундамента из армированных поперечных поясов или ребристых плит.
Эти фундаменты состоят из свай, перекрытых сверху балкой, бетоном или бетонной плитой. Устройство свайного фундамента — это очень дорогой и трудоемкий в реализации процесс, поэтому в индивидуальном строительстве их применяют крайне редко. Устанавливается в тех случаях, когда требуется передать на пониженное увеличение нагрузки на грунт. Нагрузка здания в этом случае переносится на твердый грунт, расположенный на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные.
По способу погружения в грунт и изготовления сваи различают сборные и набивные. В зависимости от поведения свай в грунте различают свайно-стойкие, у которых достаточно крепкие подземные и висячие сваи. Они используются, когда слишком большая глубина надежного грунта. Самыми экономичными считаются деревянные сваи, но во влажной почве они быстро гниют. Бетонные сваи дороже, но долговечны и выдерживают большие нагрузки.
Песочные подушки
Устройство фундамента на песчаных подушках желательно использовать для экономии строительных материалов, для частичной или полной замены непригодных грунтов в основании, для поднятия уровня пола от неглубокого залегания грунтовых вод. Для их строительства в ямы засыпают пласты песка, которые тщательно трамбуют и поливают водой. В пучиноопасных грунтах при промерзании не рекомендуется устройство такого фундамента без дренажа. В противном случае возможно заиление подушек, что приведет к потере первоначальных свойств.
Срок службы различных типов фундаментов
При установке фундамента важно планируемое время использования, то есть конструкция, из которой он построен.
Для разных фундаментов срок службы разный. Например, лента из бетона может простоять сто пятьдесят лет, а фундамент на бетонных столбах — около пятидесяти лет. Наименьший срок службы деревянных свай — десять лет.
Виды материалов, используемых для фундаментов
В зависимости от материалов, используемых для устройства фундаментов, они бывают бутовыми, бутобетонными, бетонными и кирпичными.
Бутовские фундаменты возведения крупного каменного карьера, который подбирается по размеру и форме. Кладка производится на цементный раствор, при этом камни укладываются плотно друг к другу. Толщина бутового фундамента зависит от конструктивных соображений. Это массивный и трудоемкий из всех видов фундаментов, поэтому при строительстве жилых домов его применение не оправдано. Бутовские фундаменты рекомендуется использовать только в районах, где есть каменоломни в необходимом количестве, и это местный материал. К положительным качествам бутового фундамента можно отнести максимально возможную долговечность и прочность.
Он также достаточно устойчив к грунтовым водам и морозам.
Бутобетонный фундамент состоит из наполнителя и раствора. В качестве наполнителя может использоваться бутовый камень, гравий или крупный гравий. Вы можете использовать боевой кирпич и железную руду.
Бетонный фундамент называется «заливной». Изготавливается из бетона без камней, заполняется щебнем или гравием. Бетон заливают в форму с небольшим трамбованием. Для этого можно использовать вибраторы. По прочности и долговечности близок к бутобетонному фундаменту. Недостатком бетонных фундаментов является повышенный расход цемента и значительная стоимость.
фундамент кирпичный — кладка из рядового жженого кирпича, который укладывается на цементный раствор. Устройство кирпичного фундамента считается нецелесообразным, так как это достаточно дорогой и недолговечный материал из-за плохой водонепроницаемости. Рекомендуется использовать только при сухих грунтах и наличии необходимого количества дешевого кирпича.
