Особенности монтажа СИП-панелей

В статье рассмотрены основные узлы монтажа СИП дома с подробным описанием и схемами. Можно скачать PDF схемы монтажа.

Перед чтением рекомендуем ознакомиться со статьёй о базовой информации по СИП монтажу, используемых инструментах и терминах, которые встречаются дальше в тексте.

Пример монтажа узлов СИП панелей приведен для использования панелей с толщиной изоляции пенополистирола 150 мм и стенками из ОСП 12 мм.

В зависимости от климатических условий и задач заказчика может быть целесообразно использование более толстых панелей с изоляцией 200 мм

Напомним, при строительстве дома на монолитной плите нет необходимости использовать обвязочный брус и СИП панели в качестве пола. Поэтому мы подробнее остановимся на особенностях монтажа на ленточном и свайном фундаменте.

Что касается плиты, то на ней экономически эффективнее использовать другие методы утепления чернового пола, например, экструдированным пенополистиролом высокой плотности.

На фундамент укладывается 2 и более слоев гидроизоляции для предотвращения насыщения дерева влагой. Это условие относится ко всем типам фундаментов.

Гидроизоляция должна быть достаточно прочной, чтобы под весом всего дома не нарушились свойства надежной изоляции от влаги на протяжении десятков лет.

На гидроизоляцию укладывается обвязочный брус и надежно закрепляется к ленте с шагом в 400 мм или к оголовкам свай. Обвязочный брус должен быть размером минимум 45х145 мм, но лучше использовать больший размер, например, 90х145 мм или 145х145 мм.

Подробнее про особенности его монтажа в описании обсустройства фундаментов.

Закрепить обвязочный брус в ленту необходимо с помощью анкерных болтов диаметром 12-14 мм. Гайка болта должна утапливаться в брус и не торчать наружу. Для этого следует заранее просверлить в нем небольшое отверстие большего диаметра, чем гайка. В фундамент анкер должен входить не менее чем на 100 мм.

Закрепить обвязочный брус к свае можно с помощью шпильки 12-16 мм с 2 гайками. Идеальный вариант — это в центр оголовка сваи вварить шпильку с заходом внутри сваи на 100-200 мм с последующим бетонированием сваи и привариванием к ней оголовка. На сваю укладывается также 2 и более слоев гидроизоляции, и шпилька проходит через обвязочный брус насквозь. Обрезается по уровню бруса и фиксируется гайкой с заранее подготовленным отверстием, чтобы гайка была утоплена в брус.

На обвязочный брус начинают укладку СИП панелей в соответствии с планом укладки. Для пола имеет смысл использовать панели шириной 625 мм, чтобы увеличить количество балок-лаг. Проект фундамента должен учитывать наличие точек опоры и обвязочного бруса под всеми внутренними стенами.

В качественном строительстве стараются сократить количество мостиков холода и, соответственно, термошвов. Поэтому целесообразно внешнюю стену СИП панели смонтировать до прикрепления обвязочного бруса, а половую панель начать за этой внешней стеной (см. Узел 1.1). Данное решение потребует использования более высокой стеновой СИП панели.

Экономный вариант предусматривает монтаж стеновых СИП панелей непосредственно на половые панели. В этом случае будет 3 термошва, вместо 1. (см. Узел 1.2), но панели можно использовать меньшей высоты. Для строителей такое решение более быстрое и простое, так как не нужно обрезать каждую стеновую панель. Но жить-то в доме Вам!

Выбрав один из этих вариантов, можно приступать к монтажу напольных СИП панелей. Они или будут сдвинуты к центру дома на 12 мм (толщину стенки ОСП стеновой панели) в первом варианте, или будут идти вровень с обвязочным брусом — по 2 варианту.

Напольные панели монтируются согласно плана раскладки с использованием информации по монтажу Узла №2 Панель-Панель.

Важный нюанс — нижняя часть напольных СИП панелей покрывается мастикой, чтобы защитить их от влаги, находящейся в земле. По возможности нижний тепловой зазор напольных панелей также герметизируется. В случае невозможности получения доступа к нему после монтажа панели необходимо нанести герметик заранее

на уже установленную панель.

Существует также альтернативное мнение, что мастику нельзя использовать на нижнюю часть перекрытий первого этажа. В случае проникновения влаги изнутри дома в перекрытия пола ей будет некуда выходить. Это может происходить из-за некачественной заделки швов (например, просто запенили, вместо применения технологии термошва).

Рекомендация: обеспечить нормальную вентиляцию подцокольного пространства, что обеспечит сохранность панели от влаги с земли и позволит выводить пар из внутренних конструкций.

Крепление напольных панелей к обвязочному брусу выполняется сначала саморезом 4х60 мм по диагонали со стороны торцов. Это необходимо для предотвращения смещения панелей в плоскости фундамента. После окончания монтажа всех напольных панелей торцы их закрываются антисептированной сухой строганой доской 45х145 мм (торцевая доска на схеме).

По технологии все вкладки брусов в панель должны быть предварительно запенены качественной монтажной пеной-клеем. Для того, чтобы пена сработала максимально эффективно, перед нанесением пены поверхности следует сбрызгивать водой из распылителя. Полимеризация пены происходит под воздействием влаги, и это простое действие позволит добиться лучшего качества затверждения пены.

Когда пол полностью готов, начинается монтаж соединительного бруса крепления стеновых СИП панелей. Можно использовать 45х145 мм (на схеме) или 90х145 мм — в зависимости от проекта дома и требуемого баланса прочностных и тепловых характеристик. Брус крепления стен запенивается снизу и кладется на напольную СИП панель.

Есть модификация технологии, когда между этой доской и напольной СИП панелью укладывается рулонный утеплитель из вспененного полиэтилена шириной с брус и толщиной 2-3 мм или в доске делаются 2 канавки 3-4 мм и укладывается шнур из вспененного полиэтилена 6-8 мм (на схеме эти варианты утеплителя не представлены).

Закрепляется соединительный брус стены высокопрочным конструкционным саморезом TORX M8x280 мм (фиолетовый на схеме). Длина самореза выбирается такой, чтобы он проходил через половую панель до середины обвязочного бруса). Шаг крепления — 400 мм. Это очень важный узел крепления стены к фундаменту, не рекомендуем на нем экономить!

Не забудьте про правильное расположение доски крепления на напольной СИП панели. При работе по Варианту №1 доска идет вровень с панелью. При работе по экономичному Варианту №2 доска смещена внутри дома на 12 мм (толщина ОСП стеновой панели). Перед установкой стеновой панели доска крепления к полу сбрызгивается водой и пропенивается со всех сторон (зеленый шов на схеме).

Крепление стеновой панели к доске крепления осуществляется с 2 сторон (снаружи и изнутри дома) с помощью конструкционных саморезов TORX 4×60 мм с шагом 150 мм.

Важно! Рекомендуем начинать сборку стеновых панелей с угла дома. Не забудьте в углах дома оставлять зазор между досками крепления стеновых панелей в 12 мм для внутренней ОСП-плиты стеновой панели.

СИП панели соединяются между собой при помощи соединительного бруса.

Размеры его могут быть разными: для панелей с толщиной утеплителя 150 мм используется сухой строганый антисептированный брус шириной 145 мм и толщиной 90 мм (см. схему Вариант №1). Пазы выборки в утеплителе делают глубиной 40-45 мм.

Легконагруженные конструкции могут соединяться брусом/доской 145х45 мм (см. схему Вариант №2).

Такой же облегченный вариант иногда используется для панелей крыши. Глубина выборки паза в этом случае 20-25 мм.

Также используется сухая строганая доска 145х25 мм для вставки в пазы выборки в торцах СИП панелей. Например, в нижней и верхней части стены, по периметру напольных панелей, это торцы свесов крыши.

Перед вставкой бруса в паз панели необходимо увлажнить поверхности водой с помощью разбрызгивателя, далее нанести монтажную пену- клей в паз СИП панели.

Если правильно выбран размер бруса и глубина выборки утеплителя в СИП панели, то тепловой шов между стенками панелей составит 3-5 мм.

Для качественной герметизации шва необходимо использовать шнур Изолон и герметик (см. выше). В этом случае тепловой зазор называем термошвом — он будет эластичным, воздухо-влагонепроницаемым и обеспечит долгий срок эксплуатации СИП дома.

В дешевом СИП строительстве не применяют технологию термошва. Все тепловые зазоры запениваются монтажной пеной, которая после высыхания обрезается.

Очевидный минус этого решения в том, что пена под воздействием кислорода постепенно разрушается и крошится. В шов будет попадать влага, и это будет не только мостик холода, но и вероятность повреждение бруса и торца панели грибками.

Торцы среза ОСП плит СИП панели наиболее подвержены грибковому повреждению, поэтому они должны обрабатываться антисептиком. В идеале — покупать СИП панели сразу с обработанными торцами + самостоятельно обрабатывать торцы при проведении распила цельной панели.

Если используется СИП-панель толщиной 200 мм, для более прочного варианта подойдет соединительный брус 195х90 мм, а для облегченного – 195х45 мм.

Прочный вариант применяется, если дом возводят объемный или в несколько этажей. Также используется доска 195х25 мм для заделки торцов панелей.

В дешевом СИП строительстве строители могут сэкономить на использовании качественного бруса нужной толщины. Существует 2 варианта замены бруса досками меньших размеров.

Вариант №3

Вместо бруса 90х145 мм используется 2 сухие строганые доски 45х145 мм, скрепленные саморезами и пеной между собой. Очевидно, что это соединение со временем даст значительный мостик холода.

Вариант №4

Используется 3 доски для воссоздания размера бруса 90х145 мм. Этот вариант более сложный в изготовлении, но мостик холода будет меньше, чем в варианте №3.

Варианты №3 и №4 не рекомендованы, они могут применяться только в крайнем случае при невозможности использовать брус нужного размера.

Существует несколько вариантов схем монтажа узла. Варианты «Эконом» с торчащими наружу досками и 3 термошвами мы приводить не будем, как не рекомендованные. Тем более что они ничего, кроме 20 минут времени работы строителей, не экономят.

Правильный угол содержит 1 термошов. В одной из панелей необходимо сделать вырез утеплителя и внутренней части ОСП под размер второй панели. После этого термоножом делается дополнительная выборка утеплителя под брус 45х145 мм и производится монтаж внутреннего бруса.

Во второй панели делается выборка утеплителя под брус 45х145 мм (указан на схеме) или (при необходимости конструктивного усиления этого угла) используется выборка и брус 90х145 мм.

Этот угловой брус сначала фиксируется к первой панели саморезами типа TORX 4×60. Закрепить необходимо таким образом, чтобы оставалось место для стенок ОСП второй панели. Если монтируем угол стены, то не забываем о необходимости наличия крепежного бруса по полу.

Вторая панель с готовым пазом вставляется в последнуюю очередь. После выравнивания по уровню во всех плоскостях производится закрепление панелей к крепежным брусам по периметру.

Использования только саморезов 4х60 мм недостаточно для надежного крепления угла. Основной крепежный элемент в этом узле — это конструкционный саморез TORX 8×200, который крепится через вторую панель в крепежный брус первой панели с шагом 400 мм.

По такому же принципу монтируются острые углы в СИП строительстве.

Важно обрезать крепежный брус под нужным углом и учесть, что в случае размещения бруса под углом в панели с 150 мм утеплителя ширина бруса должна быть более 150 мм.

Возможно, будет необходим сухой строганый брус размером 45х195 мм или больше.

Также толщина используемого бруса может быть увеличена, когда необходимо усилить элемент конструкции.

Соединение СИП панелей под тупым углом, например, 135 градусов, возможно производить по аналогии с узлом СИП панель — СИП панель (см. выше), но соединительный брус нужно использовать длиннее, так как в панели он стоит также под углом.

Для упрощения монтажа саморезов под углом, возможно, имеет смысл засверлить сверлом отверстие на 2,5-3 мм.

Это позволит исключить уход самореза в сторону от нужного направления.

Также возможно применение в монтаже более толстого бруса — при необходимости усилить конструкцию.

Монтаж оконного и дверного проема на схемах показан в разрезе плоскости стены.

СИП панели монтируются таким образом, чтобы получился оконный проем необходимого размера.

Далее в панелях с помощью термоножа делается выборка утеплителя на глубину 45 мм и в получившийся паз по периметру проема

укладывается брус 45х145 мм.

Брус закрепляется на саморезы, и все швы запениваются, а снаружи после высыхания пены покрываются герметиком.

Брус утапливается заподлицо в панель. Важно обеспечить выравнивание бруса по уровню. Это значительно облегчит последующий монтаж окон.

Дверной проем монтируется во многом аналогично оконному. При монтаже стен нижний крепежный брус остается на полу до окончания монтажа всех участков стены. Это необходимо для обеспечения ровной плоскости стены.

По окончании строительства проема двери крепежный брус в нем выпиливается и убирается.

Небольшая вставка СИП панели над дверью может быть смонтирована и вставлена отдельно. Очень важно обеспечить единую плоскость панелей слева и справа от двери.

Как вариант можно заранее закрепить соединительный брус по верху панелей, это упростит выравнивание плоскости.

Есть вариант монтажа с выборкой в нишах (окна, дверь) всего в 25 мм и использовании бруса, соответственно, размерм 145х25 мм.

На иллюстрации приведен пример вкладки соединительного бруса в проем до этапа закрепления его саморезами.

Монтаж межэтажного перекрытия в СИП доме может быть выполнен также несколькими вариантами.

Мы не рекомендуем использовать монтаж перекрытия на металлические уголки (такую рекомендацию и схемы можно встретить в интернете), это решение — недостаточно надежное.

В наших вариантах панели пола 2 этажа опираются на стены 1 этажа и скреплены насквозь с крепежным брусом 2 этажа. (конструкционный саморез 280 мм с шагом 400 мм на схеме).

Есть мнение, что дешевле изготовить перекрытие с использованием стандартной каркасной технологии — деревянные лаги и вата. Но, если учесть все тонкости правильного монтажа каркасных перекрытий и влаго/пароизоляцию ваты, то вариант с СИП панелями будет не намного дороже.

Для перекрытий чаще всего используют СИП панели шириной 625 мм, что позволяет увеличить количество лаг и прочность конструкции. Лагами в данном случае выступают крепежные брусы в СИП панелях.

Крепежный брус потолка 1 этажа, пола 2 этажа и лаг пола может быть как 45х145 мм, так и 90х145 мм в зависимости от необходимой конструктивной прочности здания.

Вариант №1

Монтаж стены первого этажа заканчивается брусом 45х145 мм в паз стеновой панели. На него опирается СИП панель межэтажного перекрытия. Имеет смысл сразу собирать целый ряд из панелей и закреплять перекрытия по рядам согласно спроектированного плана раскладки панелей.

В Варианте №1 панель перекрытия имеет сдвиг на 12 мм внутрь дома для того, чтобы ОСП панель стены 2 этажа закрывала перекрытие. Это позволяет сделать 1 термошов, вместо 4. Но в данном случае необходимо использовать более высокие стеновые СИП панели.

Сами лаги на схеме не показаны, только стык со стеной 1 и 2 этажа.

Панель перекрытия в процессе монтажа необходимо фиксировать на временный крепеж к крепежному брусу стены 1 этажа. После выкладки ряда вдоль стены следует смонтировать на панелях крепежный брус стен 2 этажа и стянуть конструкцию длинным конструкционным саморезом TORX 8×400 мм с шагом 400 мм.

СИП панели стен 2 этажа обрезаются изнутри на толщину перекрытия + в них делается выборка утеплителя термоножом под крепежный брус пола 2 этажа.

Узел соединения стены из СИП панелей представлен в варианте с перекрытием потолка 2 этажа также из СИП панелей.

Так же, как в межэтажных перекрытиях (см. выше), это перекрытие может быть выполнено по разным технологиям, в том числе — и представленной на схеме.

Внешняя стена из ОСП идет до конца стены. Внутри делается вырез под установку перекрытия и выборка для соединительного бруса. Монтаж начинается с установки этого соединительного бруса и приведения всех брусов этой стены к одной плоскости с использованием лазерного уровня.

СИП панели перекрытия монтируем с уже закрепленной в них торцевой доской. Монтаж панелей следует проводить рядами, закрепляя панели на временный крепеж, чтобы не съезжали по плоскости монтажа.

Используем спроектированный план раскладки панелей. Для перекрытий чаще всего берутся СИП панели шириной 625 мм.

Заканчивается узел стены установкой балки под названием «мауэрлат». Это скошенный под угол наклона стены толстый брус, например, 150х150 мм. Мауэрлат закрепляется через панель перекрытия к соединительному брусу стены 2 этажа с помощью конструкционных саморезов TORX 8×280 мм с шагом 400 мм.

На панели крыши, которая также чаще всего имеет ширину 625 мм, монтируется стопорный брусок 50х50 мм — для упора в мауэрлат и исключения соскальзывания панели с крыши при монтаже. Этот брусок необходим только для удобства начала монтажа панели и не будет нести основную конструктивную нагрузку.

Основной крепеж СИП панели крыши — это конструкционные саморезы TORX 8×240 мм также с шагом 400 мм.

По окончании монтажа крыши торцевые части панелей крыши зашиваются доской 45х145 мм или 25х145 мм.

Существует вариант монтажа крыши с СИП панелью только до начала стены. Дальше вынос крыши идет с использованием соединительного бруса панелей (стропил), но без утеплителя внутри. Это решение позволяет сэкономить на необходимой площади панелей, но в конечном итоге зависит от длины пролета и необходимости обрезки панелей или использовании целых.

Прогон — это толстый брус, скошенный под угол крыши, который передает нагрузку на стены со средней части крыши (между мауэрлатом и коньком). Прогон требуется при пролете крыши более 4 метров длиной.

Брус прогона монтируется в стены в подготовленную для него нишу. Из ниши необходимо выбрать утеплитель термоножом и установить соединительный брус согласно схеме.

Прогон нельзя устанавливать в неподготовленный проем, опирая только на ребро ОСП плит!

Соединение панелей крыши выполняется на месте установки бруса прогона. В качестве соединительного используется 45х145 мм или 90х145 мм (согласно проекту и расчетам).

Перпендикулярные мауэрлату, прогону и коньку соединительные бруски будут являться стропилами крыши.

СИП крыши не трубуют отдельной стропильной системы под ними.

Основной крепеж узла — это конструкционный саморез TORX 8×360 мм и 8х280 мм. Длинный саморез должен проходить в том числе через соединительный брус под прогоном. Саморезы 280 мм идут в местах пролета, между стенами.

Возможно усиление конструкции с помощью оцинкованных монтажных уголков, которые дополнительно фиксируют стропила к прогону. При их использовании понадобится делать небольшой вырез в следующей СИП панели под уголок.

Наиболее популярное решение — это использование в панелях крыши СИП панелей с толщиной утеплителя 200 мм. В этом случае применяется более широкий брус 45х195 мм или 90х195 мм.

Существуют решения, предусматривающие использование стандартной стропильной системы ПОД СИП крышей. Это дает возможность повысить прочность конструкции, но увеличивает и время монтажа.

Конёк или коньковая балка — основной несущий элемент крыши, расположенный в самом верху каркаса. Обычно это балка 150х150 мм или большего размера. Для длинных толстых балок имеет смысл использовать качественные решения из клееного бруса. Они дают минимальную деформацию и провис.

Соединительные бруски СИП панелей крыши являются одновременно стропильной системой, обвязываются между собой с помощью доски 45х145 мм саморезами TORX 4×95. Доска обвязки идет в этом случае вдоль наружного слоя СИП панели.

Основной несущий крепеж узла — это конструкционный саморез TORX 8х240 мм. В случае крепежа через поперечное сечение стропил толщиной 45 мм имеет смысл просверлить отверстие 5-6 мм под саморез в стропилах для исключения их растрескивания при монтаже.

Стропила также имеет смысл зафиксровать монтажными уголками к коньковой балке, а также оцинкованной пластиной соединить между собой стропила разных скатов крыши.

Технология сборки дома из сип панелей (поэтапное руководство с фото и видео)

Современные СИП панели — не только материал с очень высокими показателями сохранения тепла, долговечный, прочный, но и качественный, удобный строительный конструктив, позволяющий буквально в течение нескольких дней на подготовленном основании закончить создание сооружения. При этом сборка домов может проводиться без применения специальной техники, вручную, силами всего нескольких людей.

Содержание статьи:

1 Подготовка основания
2 Техника строительства дома
3 Начало строительства
4 Настил пола первого этажа
5 Сборка стен первого этажа
6 Второй и последующий этажи
7 Крыша
- 7.1 Заключение
- 7.2 Похожие статьи:

Подготовка основания

Для строительства домов из СИП панелей должен быть оборудован фундамент. Поскольку конструкция достаточно легкая, чаще всего применяют:

столбчатый фундамент;
ленточную конструкцию из железобетона;
свайный винтовой фундамент.

Последний вариант наиболее выгоден, поскольку идеален для строительства домов на любых почвах, гарантирует отсутствие проблем со вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро при применении специального оборудования, но может быть смонтирован и вручную.

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой.

В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Начало строительства

Начало строительства домов из SIP конструктивов — сборка основания, расположенного на фундаменте. Обычно оно представляет собой конструкцию из бруса. Сборка производится в несколько этапов:

формируется обвязка периметра будущего дома;
устанавливаются и закрепляются промежуточные перекладины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода бруса. Такой подход имеет свои недостатки, однако применяется весьма часто.

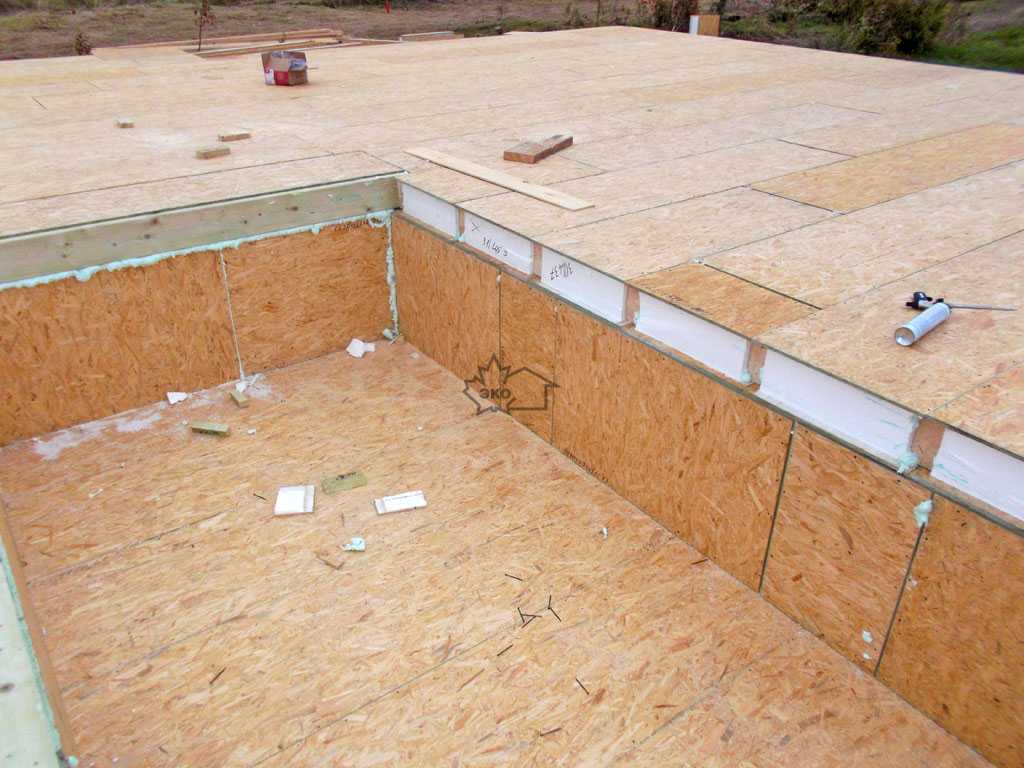

Настил пола первого этажа

Инструкция по сборке пола первого этажа из СИП панелей выглядит следующим образом:

укладывается первая панель СИП в поперечном направлении, по короткой размерности фундамента. Размер элемента выбирается с таким расчетом, чтобы при размещении в торце обвязочной доски общий габарит соответствовал фундаменту;
можно соединять панели между собой по системе шип паз. На сегодня допускается сборка пола до 6 метров по длине панели, однако существуют и решения с повышенной прочностью, допускающие габарит 15 метров;

если сборка должна гарантировать максимальную прочность, стоит прокладывать промежуточный соединительный брус или доску между панелей СИП;
после укладки поверхности по периметру готового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения при сборке запениваются. Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП конструктивов гидроизолируется с помощью битумной мастики. Если применялись промежуточные доски или брус, они также крепятся саморезами к обвязочной доске. Инструкция по сборке пола из СИП панелей весьма проста, на практике вся работа делается за несколько часов.

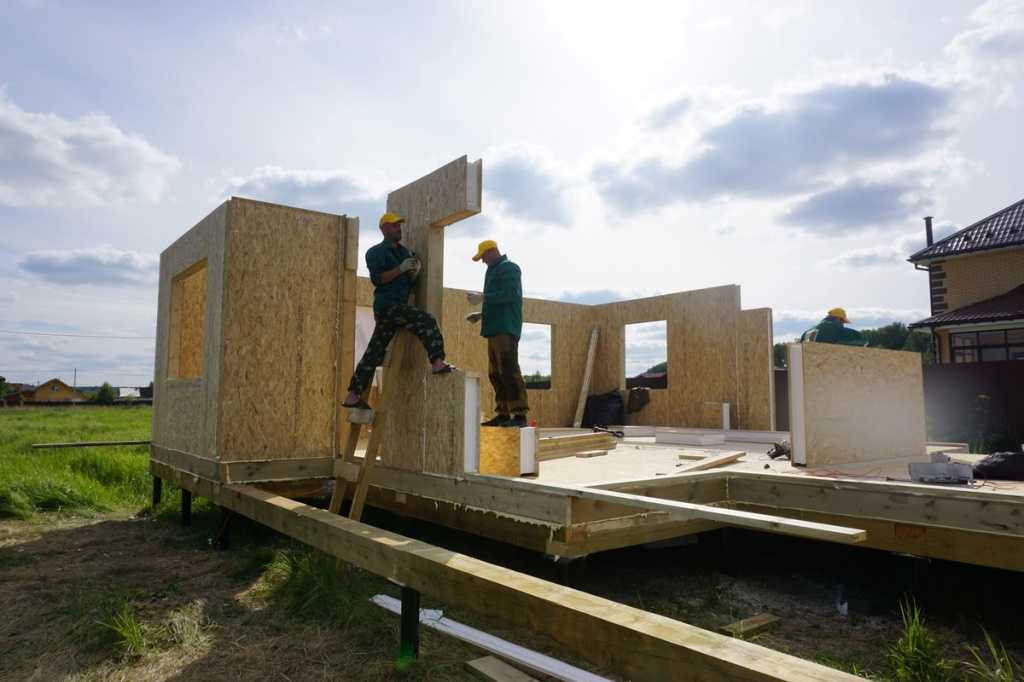

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Сборка производится в следующем порядке:

собирается угол первого этажа. Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Второй и последующий этажи

Технология сборки второго этажа ничем не отличается от первого. Настилается пол, при этом SIP конструктивы крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа. Если следовать такой инструкции, перекрытие будет работать как средство обеспечения прочности всего строения, связывая все стены между собой.

Крыша

Если крыша собирается из СИП панелей, она не будет нуждаться в стропилах и прочих конструкционных элементах, которые призваны обеспечивать прочность. На практике укладывают опорный брус — мауэрлат, располагаемый по периметру будущей кровли. Он прикручивается к обвязочной доске последнего этажа.

Технология укладки крыши из СИП панелей также не предусматривает особых сложностей:

производится сборка фронтонов. Процесс аналогичен установке первой СИП панели первого этажа — все нужно делать аккуратно, элемент крепится к мауэрлату;
между двух фронтонов по верху устанавливается опорный коньковый брус;
на мауэрлат и коньковый брус укладываются СИП панели и крепятся к ним болтами.

Технология сборки поверхности крыши аналогична созданию пола первого этажа. Хотя СИП панели обладают достаточной прочностью, при создании кровли рекомендуется использовать соединительную доску, чтобы гарантировать хорошую жесткость и высокое сопротивление при действии порывов ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП конструктивов найти не удалось. Методика проста, требует только аккуратности и внимательности. Все соединения должны запениваться, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные показатели строения.

Сборка внутренних перегородок из СИП панелей меньшей толщины также не представляет сложности и производится согласно инструкции для стен — применяя направляющий брус, контролируя установку под точным углом, а также — тщательно запенивая все соединения. Применять соединительную доску между отдельными СИП элементами при этом инструкция не предусматривает. Прочности системы шип-паз с лихвой хватает для межкомнатных внутренних перегородок.

Инструкция по монтажу домов из SIP-панелей

1. Первым этапом по строительству дома проводятся земляные работы, и устройство фундамента. Рекомендуемыми типами фундаментов под дома, построенные по данной технологии, являются монолитный малозаглубленный фундамент – монолитная бетонная армированная лента на песчаной подушке (рис. 1), свайный буронабивной с железобетонным ростверком (рис. 2), или винтовые сваи с силовой деревянной обвязкой — рандбалкой, выполняющей функцию ростверка (рис. 3). Окончательный выбор фундамента, конечно, определяется видом почв на участке строительства, уровнем грунтовых вод, и пожеланиями заказчика к устройству подвала.

2. После окончания работ по устройству фундамента, перед укладкой нижнего обвязочного бруса дома, необходимо обеспечить надежную гидроизоляцию всех деревянных элементов строящегося дома от бетонных и металлических частей конструкции. Для этого используется битумная мастика по ГОСТ 25591-83 и ГОСТ30693-2000, битумированная бумага по ГОСТ515-77*, рубероид по ГОСТ 10923-93.

3. На фундамент, покрытый гидроизолирующим слоем водонепроницаемого материала, укладывается нижний обвязочный брус дома (рис. 4). Установка производится в «нулевой уровень» с помощью нивелира или строительного уровня, в строгом соответствии с разработанными чертежами. К укладке нижнего обвязочного бруса следует подойти с особым вниманием, т.к. от точности его установки зависит качество и простота дальнейшей сборки дома. Рекомендуемое сечение нижнего обвязочного бруса не менее 100х150, но возможно использовать и 40х150. Нижний обвязочный брус крепится к фундаменту с помощью анкерных болтов, либо анкерных болтов с гайками по ГОСТ 24379.1-80, установленных с шагом 500 мм по центру обвязочного бруса. Рекомендуемый диаметр анкерного болта 10÷12 мм, длина болта должна обеспечить крепление к бетону не менее чем на 100 мм. Головки болтов утапливаются в обвязку, заподлицо с верхней гранью нижнего обвязочного бруса.

4. На нижнем обвязочном брусе монтируется цокольное перекрытие, состоящее из деревянных лаг, уложенных в выбранные пазы SIP-панелей и передающих нагрузку от перекрытия на фундамент, и самих SIP- панелей. Монтаж начинается с установки угловой панели (Рис. 5). Затем в специально выбранный в пенополистироле панели паз вкладывается сдвоенная вставка 2х40х200, к которой с другой стороны крепится следующая SIP-панель, и т.д. После того, как весь крайний ряд панелей срощен по длине, в боковой паз вкладывается сдвоенная лага перекрытия 2х40х200, панели пришиваются к ней, и начинается сборка следующего ряда панелей. Монтаж перекрытия ведется в строгом соответствии с предварительно разработанным планом монтажа цокольного перекрытия.

5. Все пазы в пенополистироле SIP-панелей перед установкой панели обрабатываются монтажной пеной. Панели пришиваются к деревянному брусу вставок и лаг перекрытия посредством шурупов по дереву черных 3,5х40 мм с шагом 150 мм (Рис. 6). Сдвоенные вставки и лаги скручиваются по длине между собой с помощью саморезов по дереву черных 4,2х75 мм с шагом 400 мм.

6. Все торцы перекрытия закрываются брусом 40х200 мм.

7. Цокольное перекрытие крепить к нижнему обвязочному брусу саморезами 8х280 через каждую сдвоенную лагу.

8. Следующим этапом сборки дома идет сборка стен первого этажа. В первую очередь в соответствии с предварительно разработанной схемой монтажа укладывается нижняя обвязка стен первого этажа (Рис. 7). При этом надо обратить внимание, что между обвязками остаются зазоры равные по величине толщине OSB SIP-панелей, что обязательно должно быть отражено на схеме монтажа. Установку нижней обвязки следует проводить очень внимательно, т.к. при отклонениях от схемы монтажа возникнут проблемы при дальнейшей сборке стен. Нижняя обвязка крепится к цокольному перекрытию саморезами 4,2х75 с шагом не более 400 мм.

9. Также следует обратить внимание на то, что нижняя обвязка для повышения точности и облегчения ее монтажа в местах дверных проемов дана без разрывов. Вырезы в ней под дверные проемы следует сделать по месту, после сборки стен 1-ого этажа. А расположение дверных проемов следует учесть при размещении саморезов, крепящих нижнюю обвязку.

10. После монтажа нижней обвязки стен, следует монтаж непосредственно самих стен, состоящих из деревянного каркаса и SIP- панелей. Предварительно необходимо изучить схему расположения и маркировки стен. Монтаж стен начинается с установки двух угловых панелей, положение которых проверяется с помощью отвеса. Сначала крепится крайняя стойка, которая будет закрывать торец стены. Стойка крепится к нижней обвязке двумя саморезами 4,2х75. Затем к этой стойке крепится стеновая SIP-панель. При этом стойка входит в предварительно обработанную монтажной пеной выборку в пенополистироле SIP-панели (Рис. 8). Панель крепится к стойке и нижней обвязке с помощью шурупов по дереву черных 3,5х40 с шагом 150 мм, с обеих сторон панели. (Рис. 9). Затем устанавливается и аналогично крепится стойка и панель другой стороны угла. После этого угловые панели стягиваются между собой саморезами-глухарями 8х200 с шагом 500 мм (Рис.

10).

11. Далее продолжается последовательная установка всех стеновых панелей и стоек по периметру и во внутренних помещениях дома в обе стороны от первого угла (Рис. 11). Панели крепятся к стойкам и нижним обвязкам с помощью шурупов 3,5х40 с шагом 150 мм, углы и места Т- образных стыков несущих стен стягиваются саморезами-глухарями 8х200 с шагом 500 мм. Сдвоенные стойки крепятся между собой саморезами 4,2х75 с шагом 400 мм, и к нижним обвязкам двумя саморезами 4,2х75. Перед установкой панели выборки в пенополистироле устанавливаемой SIP-панели обрабатываются монтажной пеной.

12. Сборка стен первого этажа дома заканчивается на заранее выбранном последнем углу. (Рис. 12). В предварительно обработанную монтажной пеной выборку SIP-панели вкладывается последняя стойка, которая будет закрывать торец этой стены. Панель пришивается к стойке шурупами 3,5х40. После чего последний угол также как и все предыдущие стягивается саморезами- глухарями 8х200 с шагом 500 мм.

13. После завершения сборки всех стен первого этажа верхние выборки SIP-панелей пропениваются монтажной пеной, затем в них вкладывается верхняя обвязка 40х140 (Рис. 13). Верхняя обвязка крепится ко всем стойкам первого этажа саморезами 4,2х75, все SIP- панели первого этажа пришиваются к верхней обвязке шурупами 3,5х40 с шагом 150 мм с обеих сторон.

14. Сборка стен второго и более этажей также проводится аналогично сборке стен первого этажа. Устройство стен при условии правильной сборки должно соответствовать Рис. 14 и Рис. 15.

15. Сборка межэтажного и чердачного перекрытий проводится аналогично сборке цокольного перекрытия. Устройство перекрытий при условии правильной сборки должно соответствовать Рис. 16

16.После сборки всех стен дома и всех перекрытий, следует приступить к сборке крыши. В первую очередь внимательно изучаются схемы монтажа крыши и планы раскладки панелей крыши. Сборка крыши начинается с установки несущих силовых конструкций крыши: мауэрлатов и прогонов, в т. ч. конькового (Рис. 17). В общем случае все силовые элементы опираются на несущие стены и стойки, и передают на них нагрузку от покрытия. Прогоны достаточно просто зафиксировать саморезами 8х280 по 2 шт. на одно место опирания. Если устройство крепления силового элемента будет иным, то для этого случая должен быть разработан специальный узел.

17. После установки прогонов, в случае сложной многоскатной крыши, необходимо установить ребра и ендовы (Рис. 18). Эти элементы также крепятся саморезами 8х280 по 2 шт. на одно место крепления. Если крыша строящегося здания простая, односкатная либо двускатная, то этот пункт инструкции пропускается.

18. Далее следует приступить к монтажу стропильной системы. В случае простой двускатной крыши, монтаж начинается со стороны одного из фронтонов. Если крыша многоскатная, то монтаж начинается от ендов, или от ребер в обе стороны. Аналогично монтажу стен, каждое сдвоенное стропило крепится вдоль своей оси саморезами 4,2х75 с шагом 400 мм. Стропила крепятся к прогонам саморезами 8х280,по 1 шт. на одно место крепления одного сдвоенного стропила 2х40х200.В местах крепления стропил к ендовам и ребрам возможно крепление саморезами 8х200 под углов по 2 шт. на одно место крепления. Вставки для поперечного стыка SIP-панелей крепятся к стропилам саморезами 4,2х75 по 1 шт. на каждый торец каждой вставки. Выборки в пенополистироле SIP-панелей перед установкой панели пропенивать монтажной пеной, крепить к стропилам и вставкам шурупами 3,5х40 с шагом 150 мм.

19. Панели и стропила наращивать постепенно вдоль конька крыши (Рис. 20). По окончанию сборки стропильной системы и замыканию теплового контура здания, зашить сверху свесы, и холодные участки крыши OSB3 в один уровень с установленными SIP-панелями.

20. Устройство крыши должно соответствовать Рис. 21 и Рис. 22.

21. Если в доме запроектировано крыльцо с навесом, его устройство должно соответствовать Рис. 23 и Рис. 24.

22. Если понимание данной инструкции вызывает затруднение, рекомендуем обратиться к специалистам.

Как монтировать стены из СИП-панелей?

Рекомендации строителя-практика

В Интернете есть много видео и фото по канадской технологии. К примеру, если на YouTube набрать «sip panel», СИП и т.п. — появятся сотни видеосюжетов. Просмотрев некоторые, можно получить полное представление о порядке и основных приемах сборки дома по канадской технологии. Однако некоторые моменты необходимо обсудить. Ниже не подробная инструкция, а рекомендации и советы строителя-практика.

Из панелей SIP совсем несложно построить стены канадского дома самому. Ввиду небольшого веса (50-56 кг) со сборкой справятся 2 человека, оптимально 3 — один специализируется на резке.
На этапе проектирования нужно учитывать размеры исходных панелей (в основном это касается ширины 1,25 метра). Так можно значительно сократить отходы и трудозатраты на резку панелей.
Внутренние стены/перегородки дома рекомендуем также делать из SIP панелей. Упрощается и ускоряется процесс сборки
При раскрое панелей прежде всего стараемся уменьшить в стене количество стыков панелей. Использование термовставок не оправдано.
При определении размеров фундамента и обвязки помним о монтажном зазоре на стыке панелей около 3-5 мм. Так, если длина стены 8 панелей, в реальности стена д.б. длиннее на 3-4 см.
Еще одна деталь, которую следует знать: плиты OSB-3 имеют отклонения в размерах, допускается погрешность +-3 мм на метр. На практике плиты ОСП из разных пачек часто заметно отличаются. Поэтому нужна разметка с предварительным контрольным обмером панелей. Если число панелей не целое, то стену нужно собирать «по месту». Крайняя панель режется по факту.
При самостоятельной сборке может возникнуть ситуация, когда крайняя панель не встанет в направляющую обвязку, а еще хуже, если она «не дотянет». В строительстве львиную долю времени отнимают именно разметка, замеры и подгонки.
Фундамент рекомендуем мелкозаглубленный.
Анкеры в фундамент сразу (до заливки бетона) не закладываем. Это в момент монтажа обвязки.
Анкеры нужны не для того, чтобы дом привязать к фундаменту, а чтобы закрепить после выравнивания обвязочный брус. В противном случае при монтаже стены неизбежно произойдет сдвиг обвязки, и углы на стыках изменятся (в частности, не будут прямыми).
После того, как бруски обвязки разложены и связаны м/у собой, и выставлены все углы, дрелью сверлим отверстия в бетоне сквозь обвязку и закладываем обычные анкерные болты. Сгодятся и простые металлические стержни (куски арматуры и т.п.).
Количество анкеров определяем из требования неподвижности (жесткости) обвязке. Теоретически это можно с помощью 3-х анкеров. Промежуточные нужны, чтобы устранить возможный изгиб бруса. Рекомендуем 2 анкера на каждый угол (стык) обвязочного бруса и промежуточные через 2-3 метра.
Чтобы строительство шло быстрее, строить лучше летом или зимой. Дожди могут стройку затянуть. Особенно неприятна грязь, которая неизбежно попадает на стройплощадку.
Из SIP панелей просто собирать стены, что касается перекрытий, то мы отдаем предпочтение традиционным перекрытиям по деревянным балкам, особенно, если большие пролеты. Причины:
- Основная: SIP панель по своей конструкции является стеновой панелью. В качестве перекрытия панель SIP особыми достоинствами не обладает.
- Для придания жесткости в конструкцию SIP панелей перекрытия добавляют промежуточные балки для усиления, или делают SIP панели более толстыми (224 мм) и узкими (обычно в два раза — 625 мм). Но основным несущим элементом перекрытия из SIP панелей является все та же деревянная балка.
- Другой существенный момент. Рассчитывать, что при сборке дома не пойдет сильный дождь, не приходится. До тех пор, пока не закончена кровля, дом с перекрытиями из SIP панелей представляет собой бассейн (все стыки герметичны). Если все же решите делать перекрытия из SIP панелей, подготовьтесь к ликвидации последствий осадков.
- Собирать перекрытия из SIP панелей технически сложно. При больших пролетах потребуется система подпорок.
Обычную стропильную крышу для канадского дома делают в случае «холодного» чердака.
Можно рекомендовать применение SIP панелей (обычных, не усиленных) для устройства перекрытия верхнего этажа, являющимся полом чердака, если последний не будет эксплуатироваться.
Очень теплое и жесткое нулевое перекрытие получается, если на деревянные балки перекрытия уложить обычные стеновые SIP панели! Причем панели можно раскладывать как вдоль, так и поперек балок. Соединение SIP стандартное: шип-паз. Сначала панели стыкуются короткими (либо длинными) сторонами. Затем сбоку на всю длину пролета закладывается стыковочная доска 150х50 мм, выполняющая одновременно и роль дополнительной балки перекрытия.
Длина SIP в 2,5 метра стандарт РФ. 2,8 м — евроразмер. В США самый распространенный размер 2,44 м (8 футов) — стандартная высота этажа жилого дома.
Сборку канадского дома на готовом фундаменте начинаем со сборки нулевого перекрытия произвольной конструкции (хоть из железобетона). В частности, все перекрытия дома (нулевое, межэтажное и чердачное) могут быть деревянными (по деревянным балкам) или из SIP панелей. Обычно перекрытия разных уровней в доме практически одинаковые, а это облегчает их изготовление и монтаж, если выбрана одинаковая технология для всех перекрытий.
На перекрытии по периметру стен крепится саморезами или гвоздями направляющая (закладная) доска. Это обычная обрезная доска 50х150 мм со снятыми на верхней поверхности фасками для облегчения установки SIP. Для крепежа используем саморезы 90 мм по дереву.
Направляющая доска — это стена будущего дома высотой 50 мм. Выставлять направляющую доску несложно. Но делать это необходимо очень тщательно. Это определит в дальнейшем прямолинейность стен. Нужно следить, чтобы направляющие лежали в одной горизонтальной плоскости — эта проблема решается обычно на этапе устройства фундамента и обвязки.
Другой важный момент, это установка первых двух угловых панелей.
Они определят вертикальность стен.
После того, как закреплены угловые панели, остальным панелям деться некуда. В силу конструкции соединения SIP панелей шип-паз вертикальность остальных панелей обеспечивается на очень больших прогонах. По этой же причине, если допущена ошибка при установке угловых панелей, вывести стену в вертикальное положение практически невозможно. Точность, с какой SIP панели укладываются в стену, позавидует любой опытный каменщик.
Для заполнения торца угловой панели, для выполнения стыка под прямым углом, при изготовлении дверных и оконных проемов лучше использовать обрезную доску толщиной 25 мм и шириной 150 мм (вместо доски 50х150). Это позволяет во многих случаях избежать выборки лишнего пенополистирола и использовать нашу стандартную SIP панель без дополнительной обработки, что существенно ускоряет процесс сборки.
Лучше соединить две резаные панели SIP, чем добавить узкий кусок к целой панели.
Как резать СИП? Поскольку толщина панели велика, трудно найти циркулярную пилу, способную за один проход распилить панель.
Цепные пилы использовать не рекомендуем — слишком грубый и неточный пропил получается. Выход: пилим панель в два прохода. Сначала электролобзиком или циркуляркой с обеих сторон распиливаем плиты обшивки ОСП-3, затем плиту переламываем в этом месте. А еще лучше, разрезаем пенополистирол обычной стальной проволокой, ведя ее вдоль распилов в обшивке движениями, напоминающими движения при работе с двуручной пилой. В этом случае срез панели получается идеальным. Особенно такой прием хорош, когда требуется выполнить разрез панели под углом.
После того, как разрез панели сделан, необходимо выбрать лишний пенополистирол на глубину 25 или 50 мм. Способы разные. Больше всего мусора получается при механическом удалении пенополистирола с помощью болгарки, ножа и других приспособлений. Профессионалы для этой цели используют терморезаки заводского изготовления или самодельные.
Терморезак можно сделать за полчаса самостоятельно.
Необходимо автомобильное зарядное устройство (или ЛАТР) с ручной регулировкой силы тока, небольшой (около 1 метра с запасом) кусок нихромовой проволоки диаметром около 0,8 мм (продается на рынках, или из старой электроплитки). Силу тока подбираем экспериментально — увеличиваем ток, пока проволока не начинает легко резать пенополистирол. Две металлические пластины (обычная перфорация) крепятся на куске доски шириной 150 мм. К ним крепятся провода и нихромовая проволока. Из-за низкого напряжения (12 В) устройство абсолютно безопасно. Только нить не трогаем, когда она нагрета.
Как убираем лишний пенополистирол? Небольшой болгаркой с диском 125 мм делаем вдоль кромок плит обшивки прорезы на нужную глубину (25 мм или 50 мм). Большая точность не нужна. Затем нашим самодельным терморезаком за один проход удаляем лишний пенопласт.
Все узлы соединений SIP панелей тщательно заполняем монтажной пеной. Расход пены: около половины баллона 750 мл на одну SIP-панель стандартного размера. Если на дом планируется израсходовать 60 панелей, необходимо приобрести 30 баллонов пены.
Некоторые монтируют панели исходя из соотношения 1 баллон монтажной пены на 3 панели. Тоже неплохо.
После заполнения стыков SIP пеной сразу же выполнить необходимое соединение. Большой паузы быть не должно. В противном случае разбухшая пена не позволит выполнить стык и ее придется удалять. Т.е. перед герметизацией стыков необходимо все подготовить заранее и проверить.
Если впоследствии в каком-то месте стыков обнаружится незаполненное пеной место, дефект можно устранить в любой момент, просверлив отверстие в плите обшивки и запенив пустоты.
Сборку стен из СИП панелей лучше производить с помощью саморезов (40-50 мм) по дереву, а не гвоздей. Расход около 60-100 саморезов на панель.
Края плит OSB-3 обработаны специальным составом для защиты от воздействия влаги. Сами плиты довольно стойки к влаге. А вот края свежих распилов желательно укрыть от дождя.
Когда делаем перекрытия по деревянным балкам, помним о том, что их придется затем утеплять. А утеплитель верхнего и нижнего перекрытия придется еще и пароизолировать! Это замечание касается как конструкции перекрытий, так и выбора шага балок.
При проектировании оконных проемов можно сэкономить, если выбрать их размеры стандартными. Оконный проем должен быть на 4 см шире и на 5 см выше, чем размер будущего ПВХ окна. Аналогично решите вопрос с дверьми. Все делайте заранее.
При устройстве системы вентиляции помним о возможности образования конденсата! Даже утепление вентиляционных труб на чердаке может не помочь. Если такая проблема у Вас возникла, необходимо сделать систему отвода конденсата в канализацию.

Posted in Свой домTagged #загородный дом #сип-панели #строительство

Сб Окт 13 , 2018

В селе Эндирей группа антитеррора штурмует дом с боевиками, которые отказались сдаваться В Дагестане силовики штурмуют дом с забаррикадировавшимися в нём членами бандформирований. В ходе переговоров террористы отказались сдаваться. Сотрудник полиции […]

Посреди России

информационно-аналитический журнал

Журнал о тех, кто живет посреди России — в Башкирии, Челябинской, Свердловской, Оренбургской, Самарской, Новгородской областях, Пермском крае, Мордовии, Татарстане, Удмуртии и Марий Эл.

Взгляды и мнения, комментарии к событиям, аналитические обзоры по культуре, истории, краеведению, этнографии, православию и мусульманству, вопросам обороны и антитеррора.

Ответственность за содержание материалов несут авторы, их мнение не является мнением редакции. Упоминаемые террористические и экстремистские организации Исламское государство, Хизб-ут-Тахрир, «Башкорт», ВТОЦ и т.п. запрещены в РФ. Материалы для лиц 18 +.

При использовании текстов и фото прямая ссылка на posredi.ru обязательна (ст. 1274 ГК РФ). Бездействие редакции не лишает ее права предпринять позднее действия по защите авторских прав в рамках действующего законодательства.

Дома из сип панелей, Инструкция по сборке домов из СИП панелей

В России с каждым годом в геометрической прогрессии увеличивается количество семей, построивших свои дома по панельно-каркасной технологии. Пожалуй, что уже нет даже самого малого населенного пункта, где не стояло хотя бы несколько таких домов. Но, перед строительством появляется вопрос: а как же будет происходить монтаж нашего дома?

В этой инструкции мы постарались достаточно подробно показать вам все этапы строительства вашего будущего дома. Для быстрой и качественной сборки домов из SIP панелей необходимо строго выполнять положения данной инструкции.

1. Первоначальным этапом по строительству дома является устройство фундамента. Рекомендуемыми типами фундаментов под дома, построенных по панельно-каркасной технологии, являются фундаменты из винтовых свай. Огромные плюсы данной технологии состоят в том, что все работы происходят в очень краткие сроки (всего1, 2 дня), есть возможность производить монтаж даже и в зимнее время года, винтовым сваям не нужно отстаиваться, да и стоимость существеннее ниже традиционных вариантов!

2. После окончания работ по устройству фундамента, необходимо обеспечить надежную гидроизоляцию всех деревянных элементов строящегося дома от металлических и бетонных частей конструкции. Для этого перед укладкой нижнего венцового (обвязочного) бруса на оголовки винтовых свай или другой вид фундамента укладывают рубероид в два слоя по ГОСТ 10923-93.

3. Следующий этап — монтаж нижнего обвязочного бруса, который служит основанием для устройства пола дома. Брус устанавливают на оголовки винтовых свай в соответствии с разработанными чертежами.

4. Дальнейшее строительство предусматривает монтаж перекрытия пола. Для гидроизоляции с наружной стороны SIP панели покрывают битумной мастикой по ГОСТ 25591-83 и ГОСТ30693-2000.

Панели, согласно чертежу «перекрытие фундамента», раскладываются по периметру дома. Их сращивание по длине и ширине производится путём соединения панелей с брусом «шип в паз» и фиксацией с двух сторон саморезами. Непосредственно перед сращиванием, на все пазы СИП панелей наносится монтажная пена.

5. По окончании сборки перекрытий, торцы панелей пропенивают монтажной пеной и зашивают доской по внешнему периметру.

6. Следующим этапом идет сборка стен первого этажа. В первую очередь, в соответствии с предварительно разработанной схемой монтажа, укладывается нижняя обвязка стен первого этажа по чертежу «план расположения обвязочной доски». Установку нижней обвязки следует проводить очень внимательно, потому как при отклонениях от схемы монтажа, возникнут проблемы при дальнейшей сборке стен.

Потом следует монтаж непосредственно самих стен, состоящих из SIP панелей и деревянного каркаса между ними. Предварительно необходимо по чертежам изучить схему расположения и маркировки стен. Сборка начинается с установки двух угловых панелей.

Далее, продолжается последовательная установка всех стеновых панелей и стоек по периметру и во внутренних помещениях дома в обе стороны от первого угла. Перед установкой панелей все выборки в пенополистироле устанавливаемых SIP панелей обрабатываются монтажной пеной.

Монтаж каждой SIP панели строго контролируется строительным уровнем.

Сборка стен первого этажа дома заканчивается на заранее выбранном последнем углу. В предварительно обработанную монтажной пеной выборку SIP панели, вкладывается последняя стойка, которая будет закрывать торец этой стены.

7. После завершения монтажа всех стен первого этажа, верхние выборки SIP панелей пропениваются монтажной пеной, затем в них закладывается верхняя обвязка.

8. На панели межэтажных перекрытий, которые кладутся на стены 1-го этажа по периметру дома, предварительно наносят монтажную пену. Их монтаж идет аналогично сборки перекрытий первого этажа.

9. Сборка стен второго этажа также производится аналогично сборке стен первого этажа.

10. При необходимости, в случае, если пролеты комнат достаточно большие, то согласно чертежам, межэтажные перекрытия усиливают брусом или высокопрочным брусом ЛВЛ.

В дальнейшем, во время отделки, ЛВЛ брус можно закрыть гипсокартоном, натяжным потолком или сделать декоративную отделку.

11. Строительство крыши — завершающий этап сборки дома, осуществляется по одной из стандартных методик СИП технологии.

Особенность здесь заключается в том, что стропильная система здесь просто не нужна. СИП панели обладают достаточной жесткостью для того, чтобы выдерживать практически любую возможную нагрузку (например — снег). Между собой панели соединяются также, как и панели перекрытий. Крыша, собранная из СИП панелей не требует дополнительной пароизоляции и утепления, это уже предусмотрено конструкцией самих панелей. Под крышей из СИП панелей зимой всегда теплая мансарда, поэтому на отоплении дома в целом будет значительная экономия денежных средств.

12. Сразу после сборки самого дома начинается установка окон и монтаж кровельного покрытия. Проемы в SIP панелях можно выпилить различных размеров, поэтому окна могут быть любой формы без ограничений. Это еще один большой плюс панельно-каркасной технологии.

В качестве кровельного покрытия могут также использоваться различные кровельные материалы: гибкая черепица, металлопрофиль, металлочерепица — ограничений нет.

13. Последующие этапы работ ведутся одновременно и независимо друг от друга, что обеспечивает значительную экономию времени: прокладывают электропроводку, водопровод, канализацию.

14. SIP панели представляют собой ровную вертикальную поверхность, поэтому никаких нет ограничений по использованию отделочных материалов как для наружной отделки дома, так и для внутренней, что является еще одним огромным плюсом панельно-каркасной технологии. Варианты внешней отделки дома могут быть самыми различными. Дом может быть облицован сайдингом, блок-хаусом, натуральным камнем или плиткой под камень, оштукатурен и покрашен, обложен кирпичом.

В совершенно различных вариантах можно выполнить и внутреннюю отделку дома. В большинстве случаев — это оклейка обоев по гипсокартону.

Помимо монтажа дома силами наших специалистов, довольно часто наши заказчики из-за большой отдаленности или в семье есть мастер «золотые руки», своими силами собирают дома из SIP панелей и выбирают 1-ю комплектацию. Наша технология сборки домов из СИП панелей позволяет производить монтаж без особых навыков, для этого потребуется всего лишь 2-3 человека. На сегодняшний день у нас разработаны очень грамотные чертежи, необходимые для сборки домов, в которых может разобраться даже человек, не имеющий инженерного образования.

Кроме того, при заказе Вы получите пошаговую инструкцию, в которой подробно, с фотографиями, показан весь процесс монтажа, куда, где и какие применять крепежные элементы. Поверьте, множество наших заказчиков, особенно те, кто находится от нас на дальнем расстоянии, выбирают именно этот вариант.

Для экономии суммы доставки можно поступить таким образом: мы высылаем Вам комплект дома со всеми крепежными элементами, которые необходимы для монтажа, без пиломатериала, но распишем, какое его количество вам необходимо для строительства (вы сможете приобрести все на своих строительных базах). Если у вас есть свой транспорт, возможен самовывоз с производства.

Для сборки необходим будет плотницкий инструмент, список которого мы также предоставим.

Мы будем стараться уложиться в ваш бюджет. Так мы работаем со всеми заказчиками. Поручая строительство Вашего дома компании «ЭлектроСтрой», взамен Вы гарантированно получаете опытного надежного помощника!

Запрос на встречу

Ошибки в строительстве домов из СИП-панелей – Как недобросовестные подрядчики возводят некачественные дома

При строительстве домов из СИП-панелей возможны ошибки, которые возникают из-за незнания особенностей материала и процесса строительства. Они могут привести к неблагоприятным последствиям – от снижения надежности и долговечности постройки до ее не безопасности.

Наиболее распространенные ошибки

Разнообразных ошибок при строительстве СИП-домов может быть много, и они очень быстро затрагивают тех, кто не знает об особенностях технологии. Мы рассмотрим случаи и проблемы, с которыми строители встречаются на всех этапах – строительство фундамента, формирование каркаса и стен, укладка кровли и отделка объекта.

Устройство фундамента и его перекрытия

Фундамент является основой дома, которая определяет срок его службы. Одной из основных ошибок, которую встречают при монтаже дома из СИП-панелей – неправильный расчет нагрузки. Поскольку для СИП-домов используются винтовые сваи, необходимо не только правильно подобрать изделия нужного диаметра, но и рассчитать их количество, а также расположение. В противном случае можно получить «провисание полов», скрипы и сократить срок службы постройки.

Во время монтажа и обвязки фундамента можно столкнуться со следующими ошибками:

отсутствие гидроизолирующих материалов между оголовками свай и брусом для обвязки;
использование бруса узкого сечения.

Проблемы не редкость и на этапе монтажа свайного фундамента, который включает в себя несколько обязательных этапов и предполагает монтирование свай на определенную глубину.

Монтаж стен

После того, как фундамент готов, наступает важный этап сборки каркаса дома из СИП-панелей и монтажа стен. На этом этапе могут быть допущены следующие ошибки:

использование для соединения панелей не бруса, а досок – приводит к появлению щелей на стыке СИП-панелей;
отсутствие деформационных швов – без них отсутствует пространство для органичного движения материала, когда он набирает влагу или наоборот слегка высыхает естественным образом;
закладывание в углы домов не прочного бруса, а досок, не гарантирующих надежность каркаса;
сборка углов дома с креплением плит в боковой плоскости – не обеспечивает надежное крепление.

От того, насколько качественно будет выполнен монтаж стен, зависит не только долговечность постройки, но и внутренний вид дома.

Монтаж кровли

В процессе монтажа кровли опытные строители также рекомендуют обращать внимание на следующие ошибки, которые могут быть допущены при возведении домов из СИП-панелей. К ним относятся:

отсутствие дополнительных строп при монтаже кровли с большими плоскостями – может привести к прогибам крыши;
отсутствие вентиляции пространства под кровлей – повышенная влажность и быстрое разрушение конструкции;
отсутствие чердачного перекрытия – приводит к увеличению объема отапливаемого помещения и ослаблению кровли.

Ошибки при отделке домов

Одной из первых ошибок, которые допускают многие строители и владельцы, является отсутствие внешней отделки дома из СИП-панелей. Под воздействием природных факторов материал будет разрушаться гораздо быстрее, чем при наличии дополнительной защиты.

Следующее, на что стоит обратить внимание, – правильный выбор материала и учет его веса при расчете нагрузки на фундамент. Это необходимый элемент создания качественного СИП-дома. Для примера, каменные плиты или декоративный кирпич существенно увеличат вес здания и нагрузку на основание.

Частой ошибкой при внутренней отделке является отсутствие предварительного монтажа листов гипсокартона между стеной дома и отделочным материалом. Они не только обеспечивают дополнительную шумоизоляцию и теплоизоляцию, но и продлевают срок жизни материала и обеспечивают более комфортный процесс отделки.

Общие ошибки

Среди общих ошибок при строительстве дома из СИП-панелей можно назвать выбор некачественного материала. Это может быть очевидным, но даже материалы зарубежных брендов не всегда отвечают требованиям нашего климата и обеспечивают долговечность постройки.

Использование в качестве каркаса дома бруса естественной влажности. Крайне важно применять брус только камерной сушки, который поможет обеспечить сильный каркас дома.

Бояться несоблюдения технологии строительства можно только при сотрудничестве с непрофессиональными командами. Компания «СитиСип» специализируется на домах из СИП-панелей и учитывает все рекомендации для возведения объектов из данного материала.

Мы проводим расчеты и подготавливаем точный проект для каждого объекта, со строгим учетом размеров и особенностей дома. После этого наша команда доставляет все необходимые строительные материалы на участок и начинает возведение постройки с фундамента. На следующем этапе выполняется установка каркаса дома, для которого используется исключительно брус камерной сушки.

Когда каркас здания полностью сформирован, устанавливаются СИП-панели, стыки между которыми заполняются монтажной пеной для обеспечения естественного движения материала. В дальнейшем монтируются межкомнатные и межэтажные перегородки. Для межкомнатных перегородок команда «СитиСип» также использует каркасную основу вместо одних панелей. Это обеспечивает дополнительную надежность и шумоизоляцию внутри дома из СИП-панелей.

После завершения строительных работ и монтажа кровли СИП-дом полностью готов к дальнейшей отделке. Если ваша строительная бригада учла все возможные особенности возведения каркасного объекта, он успешно прослужит не один десяток лет.

Насколько просто установить структурно-изолированные панели?

Поделиться статьей

Автор: Джефф Бисон, Premier Building Systems, региональный менеджер

Структурно-изолированные панели (SIP) просты в установке

Позвольте мне рассказать вам историю о том, насколько простой может быть установка SIP. Работая в индустрии SIP почти 20 лет, я работал со многими домовладельцами, которые сами установили SIP. Пару лет назад я пришел на работу, где семья строила дом площадью 1300 квадратных футов. Они выполняли всю работу по установке SIP с помощью своих двух сыновей-подростков. Это было потрясающе!

Они прекрасно проводили время, работая вместе, делая перерывы каждые несколько часов, готовя еду для всех нас. На второй день я был там, я стоял рядом со старшим сыном, 19, и я сказал ему: «Твои родители замечательные». И он такой: «Да, они в порядке». Я сказал: «Хорошо? Вы все прекрасно ладите. И он сказал: «Ваше восприятие ваших родителей меняется со временем. Когда я был моложе, я смотрел на своих родителей и думал: «Вы двое — самые неловкие люди, которых я когда-либо видел в своей жизни». Потом, когда я стал старше, немного поумнел, я думаю: «Знаешь что? Я думаю, эти двое могут быть в порядке. Но у меня такое чувство, что когда они уйдут на пенсию и я буду проводить с ними больше времени, я буду думать: «О, нет, у меня все получилось с первого раза. Эти двое чокнутые!» Я почти уверен, что он шутил; они были отличной семьей. Я пробыл там полтора дня, помогая им строить дом. К тому времени, когда я ушел, они были почти готовы со своими стеновыми панелями.

Почему SIP так легко установить?

С SIP вы получаете каркас, обшивку и изоляцию в одном. Согласно исследованию RS Means, SIP могут быть установлены на 55% быстрее, чем каркасная конструкция. SIP-панели могут быть отправлены на площадку в готовом к сборке виде (RTA). Они поставляются с предварительно установленными пиломатериалами и жатками, чтобы максимизировать скорость и эффективность на месте. Если вы нанимаете команду, то, как правило, оптимальной будет команда из пяти человек. С двумя людьми, устанавливающими, двумя людьми, готовящими следующий SIP к установке, и одним человеком, наносящим герметик, разрезающим небольшой пиломатериал и помогающим поднимать панели на место, SIP будут установлены в кратчайшие сроки. Как быстро они могут подняться? Ну, я знаю бригаду, которая устанавливала наружные стены и панели крыши на 1,900 квадратных метров дома за две минуты. Вы мне не верите? Ну вот и доказательство на видео. Хорошо, это покадровое видео, но вы все равно можете увидеть, как быстро и легко установить SIP. Этот дом сгорел за один день.

Застрял внутри Палочки?

Вы можете столкнуться со многими проблемами при кадрировании с 2x. Каркасные конструкции подвержены проблемам с термитами и влагой (грибковое разложение). В то же время SIP-плиты Premier имеют кожух OSB, обработанных боратом цинка (ZB), которые, согласно гарантии производителя OSB, «будут функционировать без нарушения структурной целостности из-за повреждений, вызванных термитами и грибковым распадом». И если вы когда-либо ходили на склад пиломатериалов и пытались купить больше, чем несколько прямых пиломатериалов, вы знаете, насколько это может быть проблемой. Хотите прямые стены? Удачи сегодня с пиломатериалами.

Поверите ли вы, что 70 процентов строителей домов случайно замуровывают себя стеной, когда используют палки для возведения дома? Стик-фрейминг — это так сложно. Строители просто начинают повсюду строить стены и в конце концов запираются в созданной ими ограде? Создатели случайно стоят у последней стены, прежде чем осознают, что совершили большую ошибку и не предусмотрели себе выхода. Целые строительные бригады часто оказываются в ловушке на верхних этажах многоэтажных домов, потому что забывают построить лестницу.

Фактический заводской чертеж типичной конструкции SIP.

Насколько мне известно, такого никогда не случалось, но я уверен, что вы поняли суть. SIP, с другой стороны, собираются вместе, как огромная головоломка, в то время как каркас из палочек требует дополнительных сотен деталей и дополнительной работы для решения компонентов, из которых состоит стена без SIP. При покупке пакета SIP в Premier вы получите набор рабочих чертежей. Эти чертежи покажут вам, куда идет каждый SIP, где они соединяются и где требуется минимальное количество пиломатериалов. На заводских чертежах будут указаны размеры каждой панели. Рабочие чертежи обычно просматриваются покупателем SIP, строителем, инженером и любыми другими заинтересованными сторонами. После окончательной доработки и утверждения рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.

Структурные панели — решение

Если вы хотите построить дом, рассмотрите SIP-панели в качестве варианта каркаса. Особенно, если вы хотите пообщаться со своей семьей над проектами, основанными на задачах, и вы говорите своей второй половинке: «Давайте купим пиломатериалы и научимся строить». Забудьте о древесине! SIP намного проще в установке, к тому же они возводятся гораздо быстрее, чем каркас из палочек. Избегайте проблем, возникающих при строительстве с помощью палочек, и используйте SIP. Все, что вам нужно сделать, это следовать чертежам магазина и собрать свою головоломку. Как только головоломка будет завершена, у вас будет отличный энергоэффективный дом.

Об авторе

Джефф Бисон, магистр делового администрирования, более 20 лет продает структурные изолированные панели и консультирует как домовладельцев, так и архитекторов. Если вы хотите связаться с Джеффом напрямую, с ним можно связаться по адресу [email protected].

УЗНАТЬ БОЛЬШЕ

Статьи по теме

Руководство по установке — Porter Sips

• Прием SIP-пакетов
• Сохранение SIP
• Рекомендуемый список инструментов
• Нумерация и ориентация
• Резка в полевых условиях
• Подъем и такелаж
• Установка стеновых панелей
• Установка панелей крыши
• Электрический

Приемные SIP

PorterSIP часто доставляются с помощью тягача и полноразмерного прицепа. Ответственность за разгрузку панелей несет владелец/подрядчик. При уведомлении об отправке груза установщик СИП должен быть доступен и готов к прибытию грузовика.

Панели укладываются и связываются в соответствии с размером. Ведомость материалов и коносамент являются частью отгрузочной документации. По мере выгрузки материала проверяйте количество и размеры панелей в соответствии с заказом и перечислением в ведомости материалов.

Если панели или другие материалы, указанные в накладной, не включены в комплект поставки или были повреждены во время транспортировки, отметьте эти элементы в накладной и немедленно сообщите об этом торговому представителю Porter Corp. Подписание коносамента без пометок свидетельствует о том, что все перечисленные материалы получены в полном объеме и в надлежащем состоянии.

См. Технический бюллетень 0514.

Хранение SIP-панелей

После разгрузки панелей используйте блокировку, чтобы панели оставались поднятыми и плоскими. Если по какой-либо причине панели не были упакованы, когда они прибывают, накройте их брезентом, чтобы защитить их от осадков, и держите панели приподнятыми над стоячей водой или соприкасающимися с землей. Держите шлицевой материал OSB и материал 2-й верхней панели сухими и плоскими. Габаритные пиломатериалы, которые будут использоваться для порожков, плит и шлицов, также должны быть плоскими и сухими. При необходимости храните строительный герметик и монтажную пену в отапливаемом корпусе, чтобы поддерживать их температуру выше минимальной температуры хранения и рабочей температуры.

PorterSIP завернуты в термоусадочный пластик толщиной 7 мил для защиты от непогоды.

См. технический бюллетень 0119.

Нумерация и ориентация

Панели доставляются на строительную площадку с индивидуальной маркировкой и маркировкой. Каждый номер панели будет соответствовать номеру панели на чертежах, прилагаемых к поставке панели. Эти чертежи называются «Установочный пакет». Как правило, это будет большой манильский конверт. При изготовлении панелей они нумеруются для указания места расположения панели в здании. Последовательность сборки обычно соответствует последовательности номеров на панели. Обратите внимание, что хотя некоторые панели могут выглядеть не по порядку, номера всегда будут соответствовать рисункам. Панели загружаются на грузовик, чтобы свести к минимуму неиспользуемое пространство.

См. Технический бюллетень 0120.

Резка в полевых условиях

Исторически SIP-панели изготавливались в полевых условиях. По мере того, как индустрия SIP развивалась, производители SIP стали намного лучше проектировать и нарезать пакеты SIP для удовлетворения потребностей клиентов. В то время как PorterSIPs особенно хорошо оснащен для точного проектирования, проектирования и резки SIP-панелей, панели все еще можно резать в полевых условиях. Если необходима резка панелей в полевых условиях, это можно сделать с помощью инструментов, обычно доступных строителю. Циркулярная пила, сабельная пила и ручные пилы могут выполнять все разрезы, необходимые для установки.

См. Технический бюллетень 0901.

Подъем и такелаж

Наиболее распространенный метод подъема панелей крыши — использование подъемных плит. Их можно прикреплять и отсоединять с верхней стороны панели. Использование оборачивающей стропы на панелях может повредить края SIP, если они не заблокированы, их трудно освободить, и это не рекомендуется. Сквозное крепление с помощью рым-болтов, хотя и безопасное и эффективное, требует доступа к нижней стороне для присоединения и отсоединения.

Всегда используйте для подъема не менее двух точек. Установите две подъемные пластины примерно на 6″ O. C., ближе к верхней части SIP. Это обеспечит подвешивание панели под углом, соответствующим наклону крыши. При необходимости переместите подъемные пластины, чтобы они лучше соответствовали наклону крыши.

Прикрепите подъемные пластины винтами к верхней поверхности OSB. Используйте крупные шурупы №10 с полной резьбой, по 16 на пластину.

См. Технический бюллетень 0705.

Установка стеновых панелей

Чтобы начать процесс установки, определите, какой угол использовать в качестве отправной точки. Найдите первую из двух панелей, составляющих этот угол. Затем установите угловую шпильку в конец этой первой угловой панели. Затем найдите соседнюю угловую панель и также установите угловую шпильку на соответствующий конец этой панели. Используйте строительный герметик, как указано на чертеже, и прибейте торцевые шпильки на место. См. деталь P-2. Продолжайте установку стеновых панелей, следуя деталям конструкции и работая последовательно вокруг здания. Установите шлицы и пиломатериалы перед стоячими стеновыми панелями, чтобы сэкономить время и упростить установку.

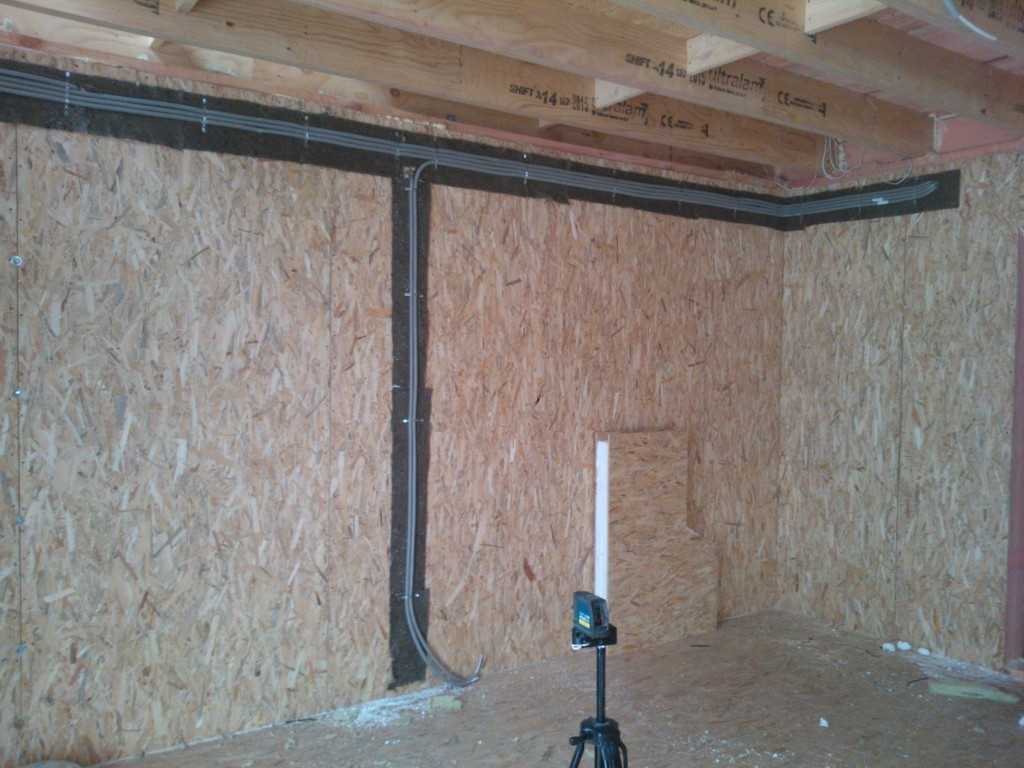

При необходимости измерьте расположение вертикальных электрических каналов на нижней пластине и с помощью сверла диаметром 1 дюйм просверлите отверстия размером с кабельный канал. Чтобы дважды проверить, правильно ли ориентирована панель, с которой вы работаете, убедитесь, что горизонтальные проволочные желоба расположены в нижней части панели при ее установке.

Используйте строительный герметик на всех соединениях дерева с деревом и пенопластовый герметик на всех соединениях дерева с пеной. Обязательно дважды проверьте график крепежа для всех интервалов крепежа. Если какой-либо крепеж пропущен во время процесса установки, обязательно вернитесь и выполните все требования по креплению.

Дополнительную информацию см. в Техническом бюллетене 0900.

Установка кровельных панелей

При установке кровельных панелей установщику будет полезно выполнить как можно больше подготовительных работ, пока панели еще находятся на земле. Установка пиломатериалов и пазов на панели на земле позволит более эффективно сэкономить время. Когда это применимо, несколько панелей можно собрать вместе на земле и поднять как единое целое.

Стальные подъемные пластины, поставляемые Porter Corp, могут использоваться для подъема панелей с земли на место их установки на крыше. Подъемная пластина представляет собой стальную пластину, которая крепится к внешней поверхности OSB несколькими шурупами №10 с крупной резьбой для дерева и обеспечивает прочную точку для крепления ремней.

Для панелей крыши важно, чтобы соединения панелей были хорошо герметизированы, чтобы предотвратить любую утечку воздуха, поскольку это может вызвать долгосрочные проблемы с целостностью панелей, не говоря уже о потере эффективности системы панелей. Детали конструкции, прилагаемые к каждой работе, показывают, как лучше всего герметизировать сборку SIP.

После установки панелей крыши убедитесь, что все панели прикреплены к балкам, фермам и несущим стенам конструкции. Когда кровельные панели полностью установлены, закреплены, а все зазоры заполнены герметиком из вспененного материала, необходимо как можно скорее применить пароизоляционную ленту и кровельный материал. Хорошая идея и настоятельно рекомендуется наносить рубероид на кровельные панели в тот же день, когда они установлены.

Электрика

В общем, строительство SIP проще, когда все запланировано заранее. Проводка в SIP ничем не отличается. Когда электромонтаж в SIP продуман заранее, а не запоздало, он будет намного быстрее и проще.

В стеновых панелях предусмотрены горизонтальные прорези на уровне 16″ (для розеток) и на уровне 44″ (для выключателей и розеток по высоте). Вертикальные желоба, расположенные под углом 4 фута по Цельсию, позволяют вертикально прокладывать провода через стеновые панели для доступа к местам выключателей и в других местах, если это необходимо, чтобы обеспечить возможность вертикальной проводки для электрика. Porter Corp обычно устанавливает кабельные каналы в соответствии с этим стандартом, но кабельные каналы могут быть установлены в точном соответствии с электрическим планом. Индивидуальное размещение кабельной канавки в соответствии с электрическим планом выполняется во время создания чертежей компоновки панели, поэтому для того, чтобы это было возможно, Porter Corp в то время потребуется подробный электрический план.

После установки структурных панелей установщику SIP необходимо будет просверлить 1-дюймовую лопату в подоконнике и верхних пластинах, а также в любых соединительных шлицах пиломатериалов, чтобы обеспечить свободный вход и выход из кабельных каналов для электрика.

Дополнительную информацию об электропроводке см. в Техническом бюллетене 0200.

SIP Часто задаваемые вопросы » Murus.com

Что такое SIP?
В чем разница между «напряженной обшивкой», «сэндвичем из пенопласта» и «структурно-изолированными» панелями?
Являются ли SIP такими же прочными, как обычная конструкция?
SIP строительство дороже?
Сколько времени можно сэкономить при строительстве с применением конструкционных теплоизоляционных панелей?
Сколько труда можно сэкономить с помощью конструкционных теплоизоляционных панелей?
Сколько денег можно сэкономить с помощью конструкционных теплоизоляционных панелей?
Сколько стоят SIP?
Почему SIP зеленые?
Каковы R-значения SIP Murus?
Это «старые» R-значения?
Почему вместо фанеры используется OSB?
Насколько прочная плита OSB используется в SIP-панелях?
Содержит ли OSB формальдегид мочевины?
Содержит ли OSB фенолформальдегид?
Содержит ли пенополиуретан формальдегид?
Содержит ли пенополистирол формальдегид?
Содержит ли пенопласт GPS EPS формальдегид?
Есть ли опасность газовыделения пены?
Будет ли пена разрушаться со временем?
Чем полиуретан Murus отличается от пенопласта других производителей?
Какой тип пены лучше – полиуретан Murus, EPS или GPS?
Были ли SIP тщательно протестированы и соответствуют ли они строительным нормам?
Что означает класс огнестойкости 1?
Какие другие материалы обшивки панели доступны?
Дом какого стиля можно построить из СИП?
Как устанавливаются SIP-устройства Murus?
Что поддерживает SIP?
Кто занимается установкой оболочки SIP?
Есть ли кривая обучения установке SIP?
Почему мне следует рассмотреть возможность предварительной резки моего заказа на заводе?
Какое оборудование нужно для модификации панелей?
Какие расходные материалы мне потребуются для установки панелей (т. е. расходные материалы, не входящие в комплект поставки панелей Murus)?
Какую систему фундамента следует использовать?
Какие виды сайдинга и внешней отделки можно использовать?
Вы устанавливаете 2x пиломатериал на заводе?
Как осуществляется разводка в SIP Murus?
Как выполняется водопровод в SIP Murus?
Требует ли структура SIP особого внимания к HVAC?
Что можно сделать, чтобы обеспечить здоровое качество воздуха в помещении SIP-конструкции?
Есть ли какие-либо особенности при строительстве с использованием SIP?
Нужно ли вентилировать SIP-крышу?
Нужны ли пароизоляционные материалы в SIP-зданиях?
Насколько хорошо SIP блокируют передачу звука?
Можно ли интегрировать SIP с другими типами строительных систем?
Как черепица или металлическое кровельное покрытие укладываются на SIP-панели Murus?
Что такое гонт? Встречается ли гонт в SIP-зданиях?
Можно ли резать SIP на стройплощадке?
Можно ли устанавливать встроенные светильники в СИП?
Как монтируются кухонные шкафы и другие настенные элементы?
Как лучше всего защитить SIP Murus от насекомых?
Подвержены ли конструкционные изолированные панели плесени и грибку?
Можно ли отремонтировать или заменить поврежденные SIP?
Чем Murus отличается от других производителей SIP?
Что включает в себя процесс проектирования и изготовления?
Может ли Murus спроектировать мой дом?
Доступны ли таблицы пролетов и нагрузок для SIP Murus?
Какая информация нужна Мурусу для оценки?
Куда отправлять планы и документацию?
Каково среднее время выполнения заказа?
Существуют ли особые условия хранения панелей после их доставки на стройплощадку?
Как долго SIP-модули могут оставаться открытыми для непогоды после установки?
Где я могу узнать больше о конструкционных теплоизоляционных панелях?

Что такое SIP?

SIP, или структурно-изолированные панели, представляют собой композитные панели с высокими эксплуатационными характеристиками для стен, крыш и полов в жилом и легком коммерческом строительстве. SIP-панели имеют сердцевину из жесткого полиуретана, пенополистирола или изоляции GPS, которая зажата между двумя конструктивными обшивками из ориентированно-стружечной плиты (OSB). SIP обеспечивают непрерывную структурную целостность и превосходную изоляцию в одном компоненте.

» вернуться наверх

В чем разница между панелями «напряженная обшивка», «сэндвич-панели с пенопластом» и «структурно-изолированные» панели?

Термины «напряженная обшивка», «сэндвич с пенопластом» и «структурно-изолированные» панели (SIP) относятся к одному и тому же продукту и являются взаимозаменяемыми. Отраслевая терминология стандартизирована, и чаще всего используется термин «SIP». Тем не менее, термины «панели стрессовой обшивки» и «сэндвич-панели с пенопластом» по-прежнему популярны среди специалистов по деревянным каркасам.

» вернуться наверх

Являются ли SIP такими же прочными, как обычная конструкция?

Конструкция SIP на самом деле прочнее обычной конструкции из-за композитной конструкции SIP. Конфигурацию SIP можно сравнить со стальной двутавровой балкой, в которой обшивка OSB действует как фланцы, а пенопластовый сердечник действует как соединительная ткань двутавровой балки, которая придает композиции когезионную прочность и структурную целостность. Конструкции SIP пережили некоторые из самых разрушительных стихийных бедствий, в том числе ураганы Эндрю и Катрина, и результаты испытаний показывают, что SIP превосходят обычные конструкции по прочности и долговечности.

» вернуться наверх

Строительство SIP дороже?

Первоначальная стоимость конструкции SIP или материалов по сравнению с обычной конструкцией или материалами обычно немного выше, частично в зависимости от сложности конструкции. Зато есть реальная экономия рабочего времени, сокращение объемов строительных отходов. Недавнее исследование, проведенное Reid Construction Data для BASF, показывает, что строители жилых домов могут сократить свои потребности в рабочей силе на целых 55%, используя SIP. И когда она будет завершена, оболочка здания SIP будет продолжать приносить значительную, долгожданную экономию энергии при отоплении и охлаждении.

» вернуться к началу

Сколько времени можно сэкономить при строительстве с использованием конструкционных теплоизоляционных панелей?

С опытной бригадой по установке SIP экономия времени по сравнению с традиционным строительством может быть значительной. Отдельные этапы каркаса, изоляции и обшивки исключаются благодаря композитной конструкции SIP. Предварительно вырезанные на заводе оконные и дверные проемы еще больше ускоряют процесс установки и практически исключают отходы строительства панелей на месте.

» вернуться наверх

Сколько трудозатрат можно сэкономить с помощью конструкционных теплоизоляционных панелей?

Большая часть труда, связанного с традиционными методами строительства, устраняется при строительстве из СИП в результате их композитной конструкции. SIP — это каркас, изоляция и обшивка в одном сборном элементе. После установки СИП готовы к внутренней и внешней отделке.

» вернуться к началу

Сколько денег можно сэкономить с помощью конструкционных теплоизоляционных панелей?

Для строителя экономия достигается за счет снижения затрат на строительство и рабочую силу. Дополнительную экономию можно объяснить сокращением количества отходов на стройплощадке и уменьшением размеров оборудования ОВКВ. Для домовладельцев экономия достигается за счет значительно более низких затрат на отопление и охлаждение, а также возможного права на более низкие ставки по ипотечным кредитам и налоговые льготы.

» вернуться наверх

Сколько стоят SIP?

Цена определяется в зависимости от проекта – его сложности, типа и толщины необходимого пенопластового сердечника, необходимой площади панелей. Чтобы определить реалистичную и точную стоимость, стандартной процедурой является отправка планов с размерами и высотами в Murus для письменной оценки. Хотя конечная цена может быть немного выше, чем при обычном строительстве, следует также учитывать потенциальную экономию при строительстве с SIP: экономия на рабочей силе, оборудовании HVAC и утилизации отходов на стройплощадке для строителя, а также постоянная экономия энергии на отопление и охлаждение для домовладельца.

» вернуться к началу

Как SIP экологичны?

SIP-панели Murus экологичны в нескольких отношениях. Во-первых, высокопроизводительная оболочка здания SIP создает высокоэффективную среду, которая снижает потребность в энергии для отопления и охлаждения. SIP Murus потенциально могут способствовать начислению баллов по рейтинговой системе LEED и Национальному стандарту зеленого строительства NGBS. Пены в полиуретановых, пенополистирольных и GPS SIP-панелях Murus не содержат вредных пенообразователей или расширителей и не представляют угрозы для озонового слоя. OSB (ориентированно-стружечная плита), используемая в SIP-панелях Murus, сертифицирована SFI (Инициатива устойчивого лесного хозяйства), что гарантирует, что быстрорастущие деревья, используемые для изготовления OSB, происходят из хорошо управляемых лесов и плантаций. Заводское производство и предварительная резка SIP-панелей Murus практически исключают отходы панелей на строительной площадке.

» вернуться к началу

Каковы R-значения SIP Murus?

Значения R-системы варьируются от R-15 до R-67, в зависимости от типа пенопластовой сердцевины панели и общей толщины панели.

» вернуться наверх

Это «старые» R-значения?

Да.

» вернуться наверх

Почему OSB используется вместо фанеры?

OSB более желателен для обшивки панелей, поскольку он доступен в крупноформатных размерах до 24 футов в длину. Он также более плоский и более устойчив к расслаиванию.

» вернуться наверх

Насколько прочны плиты OSB, используемые в SIP-панелях?

Волокна древесины ориентированы таким образом, что прочность плиты превышает достаточную для удовлетворительных характеристик. Прочность и целостность OSB полностью проверены, задокументированы и структурно оценены производителем и другими агентствами.

» вернуться наверх

Содержит ли OSB формальдегид мочевины?

№

» вернуться наверх

Содержит ли OSB фенолформальдегид?

Изделия из конструкционной древесины, такие как OSB, производятся в соответствии с Добровольным стандартом на продукцию PS 2-04. Фенолформальдегид, используемый в связующих клеях при производстве плит, вступает в реакцию с образованием прочных связей во время прессования. Конечные продукты имеют такие низкие уровни выбросов фенолформальдегида, что они легко соответствуют или превышают государственные стандарты, которые устанавливают предел выбросов 0,20 частей на миллион, и считаются не представляющими никакой угрозы для здоровья.

» вернуться наверх

Содержит ли пенополиуретан формальдегид?

№

» вернуться наверх

Содержит ли пенополистирол формальдегид?

№

» вернуться наверх

Содержит ли пенопласт GPS EPS формальдегид?

№

» вернуться наверх

Есть ли опасность газовыделения пены?

Нет. Существует незначительное количество отходящих газов, выделяемых вспенивающим (или расширяющим) агентом в процессе производства. После завершения процессов производства и отверждения пена становится стабильной и инертной.

» вернуться наверх

Будет ли со временем разрушаться пена?

Пена в SIP-панелях Murus не разлагается со временем, если после установки надлежащим образом покрыта и защищена утвержденными отделочными материалами.

» вернуться наверх

Чем полиуретан Murus отличается от пенопластов других производителей?

Свойства и характеристики полиуретана Murus превосходят изоциануратные и полиизоциануратные пены, обычно производимые производителями картона и некоторыми другими производителями SIP. Запатентованный метод производства Murus, равномерное дисперсионное формование (UDM), является ключом к созданию превосходных характеристик SIP Murus. Каждая панель изготавливается (формуется) самостоятельно. Жидкая пена равномерно распределяется по всей форме панели. Пена расширяется, создавая давление до 14 фунтов на квадратный дюйм, которое удерживается формой. В процессе расширения и сдерживания пена прочно приклеивается к обшивке панели. Сферические ячейки, полученные методом UDM, обеспечивают равномерную плотность пены по всей панели, что придает пене превосходную и однородную прочность, в отличие от удлиненных ячеек в форме риса, обычно получаемых на более быстрых линиях непрерывного ламинирования при производстве изоциануратных и полиизоциануратных пен. .

» вернуться наверх

Какой тип пены лучше – полиуретан Murus, EPS или GPS?

Ни один тип пены не обязательно лучше другого; скорее, каждый тип пенопласта обладает уникальными свойствами и в определенных случаях может давать преимущества. Основные различия между ними заключаются в плотности и изоляционных характеристиках пенопласта. Плотность пены EPS составляет номинальную 1 фунт на кубический фут, плотность пены GPS составляет номинальную 1,15 фунта на кубический фут, а плотность полиуретана составляет номинально 2,2 фунта на кубический фут. Таким образом, панель из пенополистирола толщиной 4-1/2 дюйма будет иметь коэффициент теплопередачи R-15; панель GPS толщиной 4-1/2 дюйма дает R-17, а панель PUR толщиной 4-5/8 дюйма дает R-27.

» Вернуться к началу

Были ли SIP тщательно протестированы и соответствуют ли они строительным нормам?

Да, и да.

» вернуться наверх

Что означает класс огнестойкости 1?

Класс огнестойкости 1 присваивается материалам, которые соответствуют стандартам испытаний, установленным Американским обществом по испытаниям и материалам (ASTM E-84) в отношении допустимого распространения пламени и образования дыма для горючих строительных материалов. ASTM E-84 аналогичен UL-723, NFPA 2255 или UBC 8-1. Испытание осуществляется путем подвешивания образца материала в туннеле горизонтальной испытательной камеры. Материал подвергается воздействию газового пламени на одном конце туннеля в течение 10 минут. Распространение пламени на материале сравнивается с выбранными стандартами и расчетами, предназначенными для получения рейтинга распространения пламени. Дым от пожара в туннеле измеряется в выхлопной трубе с помощью светового луча, чтобы установить рейтинги образования дыма. Существует три класса приемлемости жесткого пенопласта, используемого в строительстве: класс 3 неприемлем, класс 2 является минимальным стандартом, требуемым для жилищного строительства, а класс 1 является наилучшей доступной классификацией. Пенопластовые наполнители Murus SIP имеют класс огнестойкости 1.

» вернуться к началу

Какие другие материалы обшивки панелей доступны?

Ориентированно-стружечная плита (OSB) обычно является наиболее распространенным материалом для обшивки. Другие материалы включают фанеру, цементную плиту, обработанную давлением фанеру и обшивку из сосны.

» вернуться наверх

Дом какого стиля можно построить из СИП?

С помощью SIP можно построить дом практически любого стиля. Большинство конструкций, изначально предназначенных для традиционной конструкции из стержней, также могут быть модифицированы для включения конструкции SIP.

» вернуться наверх

Как устанавливаются SIP-системы Murus?

В структурных применениях SIP обычно устанавливаются на двойную плиту, которая крепится к подоконнику или черновому полу. Пенопластовый сердечник удаляется между обшивками на глубину, сравнимую с пластиной, поэтому панель располагается над 2x, а гвозди вбиваются сквозь обшивки в 2x. Обычно таким же образом устанавливается двойная верхняя пластина 2x. Существует множество вариаций этих процедур. Подробную информацию можно найти в Руководстве по установке Murus Panel.

» вернуться наверх

Что поддерживает SIP?

В большинстве случаев применения в строительстве SIP не требуют дополнительной поддержки. Когда требуется усиление опоры, например, при точечной нагрузке под балкой или перемычкой, пиломатериалы соответствующего размера могут быть легко установлены в панели на строительной площадке.

» вернуться наверх

Кто занимается установкой оболочки SIP?

Генеральные подрядчики или строители обычно несут ответственность за установку оболочки панели. Murus может предоставить контактную информацию для специалистов, имеющих опыт установки Murus SIP в большинстве регионов.

» вернуться наверх

Есть ли кривая обучения установке SIP?

Профессионалы в области строительства могут легко перейти от традиционного деревянного каркаса к установке SIP. При необходимости предоставляется техническая помощь на месте, но обычно в ней нет необходимости.

» Вернуться к началу

Почему я должен рассматривать мой заказ с предварительной нарезкой на заводе?

Причин несколько. Murus использует самое современное прецизионное оборудование с числовым программным управлением (ЧПУ) для точной резки вашего заказа в соответствии со спецификациями чертежа компоновки панели. Заводская предварительная резка заметно сокращает время монтажа и практически исключает отходы панелей на стройплощадке. Чертежи компоновки панелей включены в услугу предварительной резки панелей и содержат точные спецификации компоновки и размещения панелей.

» вернуться наверх

Какое оборудование необходимо для модификации панелей?

Циркулярная пила, фрезерный станок (для полиуретана), горячий нож или совок для пены (для EPS и GPS EPS). См. страницу инструментов SIP для получения дополнительной информации.

» вернуться наверх

Какие материалы мне потребуются для установки панелей (т. е. материалы, не входящие в комплект панелей Murus)?

В основном потребуются обычные строительные материалы. Ваши чертежи панелей Murus будут вызывать все 2x и инженерные пиломатериалы. Кроме того, вам понадобится строительный клей, обычные гвозди и шурупы, а также другие обычные строительные материалы.

» вернуться наверх

Какую систему фундамента следует использовать?

Любая система фундамента, которая может использоваться для обычного строительства, может быть использована для строительства SIP. Какой бы тип фундаментной системы ни использовался, крайне важно, чтобы он был прямым, верным, вертикальным и квадратным для успешной установки панели.

» вернуться наверх

Какие виды сайдинга и внешней отделки можно использовать?

Практически любой тип сайдинга может быть нанесен на наружную поверхность стен SIP. Некоторые распространенные материалы включают в себя различные виды винилового сайдинга, алюминиевого сайдинга и сайдинга из высушенной в печи древесины, в том числе вагонку, корабельную обшивку, доску и обрешетку, а также черепицу. Внешняя отделка всегда должна быть установлена в соответствии с рекомендациями производителя по установке. При наружной отделке поверх SIP следует предварительно накрыть слоем упаковочной пленки или войлочной бумаги. Кирпичная кладка и армированная волокном штукатурка также могут использоваться, если предусмотрено вентилируемое воздушное пространство. Кладочные материалы, такие как кирпичная облицовка, не должны вступать в непосредственный контакт с SIP. Должен быть обеспечен вентилируемый воздушный зазор между облицовкой и СИПами, а также дренажные отверстия в кладке.

» Вернуться к началу

Вы устанавливаете 2х пиломатериалы на заводе?

Нет. Для увеличения прочности стыки панелей должны перекрываться двумя брусками. Установка 2-х пиломатериалов на заводе приведет к отсутствию промежутков между стыками, что приведет к провалу цели.

» вернуться к началу

Как выполняется электропроводка в SIP Murus?

Электрические штробы встраиваются в панели в процессе производства. Выемки обычно имеют стандартную горизонтальную высоту для розеток или розеток на столешнице. Вертикальные чейзы также могут быть указаны в основных SIP EPS и GPS. Большая часть проводки выполняется во время или после установки панели. Дополнительную информацию см. в Руководстве по установке панели Murus.

» Вернуться к началу

Как выполняется сантехника в SIP Murus?

Большинство строительных норм и правил не рекомендуют или могут запрещать установку водопровода или вентиляционных линий в наружных стенах, поэтому небольшое планирование на этапе проектирования сделает установку водопровода простой и не более сложной, чем в любом другом типе здания. Размещайте сантехнику во внутренних перегородках в соответствии с общепринятой строительной практикой.

» вернуться наверх

Требует ли структура SIP особого рассмотрения HVAC?

Поскольку SIP обеспечивают воздухонепроницаемую оболочку здания и исключительные изоляционные свойства, важно включить в структуру SIP оборудование HVAC подходящего размера. К счастью, часто в этом случае меньше значит больше. Оборудование, которое имеет правильный размер для конструкции из стержней, вполне может быть слишком большим для конструкции SIP сопоставимого размера и компоновки. Крупногабаритное оборудование будет чаще работать на уровне ниже оптимального, что приведет к снижению энергоэффективности и увеличению частоты обслуживания оборудования. Проконсультируйтесь со знающим подрядчиком по HVAC, чтобы определить конкретные потребности проекта в области обработки воздуха.

» вернуться наверх

Что можно сделать, чтобы обеспечить здоровое качество воздуха в помещении конструкции SIP?

Качество воздуха в помещениях стало серьезной проблемой для здоровья в домах и зданиях, которые построены в соответствии с современными требованиями по энергоэффективности или превосходят их. Структура, которая правильно построена с SIP, может быть очень герметичной, поэтому большинство производителей, включая Murus, требуют включения механической системы вентиляции в план HVAC. Обычно это достигается за счет использования вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV). Большинство крупных производителей систем HVAC теперь предлагают эти устройства, как и многие небольшие компании, поэтому проконсультируйтесь со своим подрядчиком по механике. Подробнее: Механическая вентиляция

» вернуться наверх

Есть ли какие-то особые соображения при строительстве с использованием SIP?

Обязательно заполните все стыки и пустоты монтажной пеной. Герметизация распыляемой пеной обеспечивает непрерывную оболочку изоляции и эффективный воздухонепроницаемый барьер для оптимальной эффективности и производительности.

» вернуться наверх

Нужна ли вентиляция SIP-крыше?

Компания Murus всегда считала, что «холодная» кровля или вентилируемая кровля поверх панелей — это наилучшее применение. Обычно это достигается путем сначала установки 15-фунтового толя на панели крыши, а затем установки 1 или 2 пиломатериалов вертикально от карниза до конька. Эти «ремни» надеваются на центры 16” или 24”, а обшивка (OSB или фанера) крепится поверх обвязок до укладки финишного кровельного материала. Карниз оставляют открытым, а конек вентилируется вентиляционной крышкой. Дополнительную информацию см. в Руководстве по установке Murus.

» вернуться наверх

Необходима ли пароизоляция в SIP-зданиях?

Нет. Пароизоляция обычно не требуется при строительстве SIP. При правильной установке SIP-панели сами по себе обеспечивают эффективную пароизоляцию. Некоторые государственные или местные правила могут требовать пароизоляции поверх SIP; узнайте у местного представителя по нормам и правилам требования в вашем регионе.

» вернуться наверх

Насколько хорошо SIP блокируют передачу звука?

Степень звукоизоляции конструкционной теплоизоляционной панели зависит от толщины отделочных материалов, таких как гипсокартон и/или наружный сайдинг, а также от толщины и типа пенопластовой сердцевины. Murus не проводит тестирование STC (коэффициент передачи звука) для наших продуктов, но многие из наших клиентов подтверждают бесшумность своих конструкций, построенных с помощью SIP Murus.

» вернуться наверх

Можно ли интегрировать SIP с другими типами строительных систем?

SIP легко интегрируются с большинством других типов строительных систем, таких как ICF, монолитный бетон, шлакоблоки, фермы крыши и стержневой каркас.

» вернуться к началу

Как кровля из черепицы или металлического покрытия укладывается на SIP-панелях Murus?

Зависит от того, какой материал отделки крыши будет использоваться. В конечном счете, детали установки и техническая информация о конкретном кровельном продукте должны быть проверены производителем продукта.

Черепица: Не все производители черепицы гарантируют, что черепица укладывается непосредственно на изолированный настил или плиты SIP. В зависимости от вашего выбора производителя может потребоваться дополнительное вентилируемое помещение для гарантии. Предпочтительный и рекомендуемый метод укладки гонтов – на приподнятой вентилируемой поверхности. Полосы обшивки или обвязки привинчиваются вертикально поверх слоя толя к внешней поверхности кровельной панели с шагом от 16 до 24 дюймов. На обвязку наносится слой обшивочного материала в качестве гвоздевой базы для черепицы. Эта система требует как карнизных, так и коньковых вентиляционных отверстий для вентиляции полости и предотвращения конденсации и накопления тепла.

Металл: Для металлических крыш вместо обшивки можно использовать дополнительный слой обвязки, установленный горизонтально.

Дополнительные сведения см. в Руководстве по установке панели Murus.

» вернуться к началу

Что такое гонт? Встречается ли гонт в SIP-зданиях?

Гребень из гонта представляет собой выпуклость битумного кровельного материала, такого как черепица, над стыками инженерных деревянных панелей, используемых в кровельных работах. Это вызвано изменениями влажности в нижележащей обшивке и может произойти в традиционных каркасных кровельных конструкциях, а также в кровельных конструкциях SIP. Рельеф не влияет на эксплуатационные характеристики SIP-кровли и носит исключительно эстетический характер. Для исключения возможности нахлестывания гонта поверх стыков СИП-плит может быть уложен дополнительный слой ОСП в шахматном порядке; можно установить холодную крышу; или материалы, отличные от асфальта, могут быть использованы.

» вернуться наверх

Можно ли резать SIP на стройплощадке?

Да. Могут потребоваться специальные инструменты для панели. См. страницу инструментов SIP для получения дополнительной информации.

» вернуться наверх

Можно ли устанавливать встроенные светильники в SIP?

Нет, так как в SIP нет вентиляции или воздушного пространства для отвода тепла от светильника, что может создать опасность возгорания.

» вернуться наверх

Как монтируются кухонные шкафы и другие настенные элементы?

Кухонные шкафы и другие настенные элементы могут быть установлены непосредственно на SIP или на фанерные планки, прикрепленные к SIP. Уточните у производителя шкафа рекомендуемые графики крепежа для SIP-панелей.

» вернуться наверх

Как лучше всего защитить SIP Murus от насекомых?

Независимо от того, какой тип конструкции вы строите, будь то SIP или традиционная конструкция из стержней, рекомендуется инициировать и поддерживать регулярную профилактическую программу обработки от насекомых при строительстве в известной зоне риска насекомых. Большинство компаний по борьбе с вредителями предлагают планы технического обслуживания, периодически или ежегодно продлеваемые, и будут автоматически обрабатывать вашу территорию и строение через заранее определенные промежутки времени. С помощью такой программы и надлежащего ухода за имуществом вы сможете комфортно свести к минимуму риск заражения насекомыми.

» вернуться наверх

Подвержены ли конструкционные изолированные панели плесени и грибку?

В SIP нет пустых полостей, в которых может размножаться плесень и грибок. Однако из-за герметичной оболочки здания, которую создают SIP, высокий уровень влажности может привести к росту плесени и грибка, если влажность не контролируется должным образом с помощью механического осушения и вентиляции.

» вернуться наверх

Можно ли отремонтировать или заменить поврежденные SIP?

Если SIP получает физическое повреждение, следует проконсультироваться с инженером-строителем, чтобы определить степень повреждения и была ли нарушена структурная целостность конструкции. Если повреждение вызвано влагой, следует определить источник влаги и принять меры по смягчению последствий. Если требуется замена SIP или SIP, обратитесь к строителю или установщику, а также к производителю.

» вернуться наверх

Чем Murus отличается от других производителей SIP?

Качество, добросовестность, честность и сервис – это традиции, которые отличают Murus.
Murus имеет долгую историю, насчитывающую более 30 лет, и доступен по всей стране.

» вернуться наверх

Что включает в себя процесс проектирования и изготовления?

Строительство SIP-здания начинается с проектно-строительных чертежей и документации. Они предоставляются производителю SIP, который использует конструкторскую документацию для разработки подробных рабочих чертежей SIP. После того, как рабочие чертежи утверждены домовладельцем, строителем или профессиональным подрядчиком, SIP изготавливаются и отправляются на строительную площадку.

» вернуться наверх

Может ли Murus спроектировать мой дом?

Murus не предлагает услуги по проектированию, но мы будем рады работать с вами и вашим дизайнером, чтобы максимально повысить эффективность вашего дома из SIP.

» вернуться наверх

Имеются ли таблицы пролетов и нагрузок для SIP Murus?

Каждый проект уникален, как и требования к нагрузке и пролету для этого проекта. Murus может предоставить необходимую информацию для вашего конкретного применения – позвоните нам по телефону (800) 626-8787.

» вернуться к началу

Какая информация нужна Murus для расчета стоимости?

Нам понадобится хороший набор планов с размерами и высотами, чтобы мы могли оценить для вас количество материалов и стоимость услуг.

» вернуться наверх

Куда я должен отправить планы и документацию?

Отметьте свои планы и документацию для сведения представителя Murus, с которым вы разговаривали, и отправьте их по адресу:

The Murus Company, Inc.
PO Box 220 (для почты США)
3234 Route 549 (для FedEx, UPS и т. д.)
Mansfield, PA 16933

Или по электронной почте [email protected]

» вернуться наверх

Какое среднее время выполнения заказа?

Для заказов на предварительно обрезанные панели подождите не менее шести-восьми недель с момента получения компанией Murus вашего подписанного заказа, депозита и чертежей для стандартных панелей OSB. Сроки могут варьироваться, поэтому уточняйте текущее время выполнения заказа у своего представителя Murus.

» вернуться наверх

Существуют ли особые условия хранения панелей после их доставки на объект?

SIP-панели Murus укладываются в пачки и перед отправкой упаковываются в плотный черный пластик. Пластик обеспечивает защиту в течение обычных сроков установки. SIP должны храниться на подступенках, которые поднимают панели достаточно высоко над землей, чтобы создать поток воздуха под связкой. Это поможет предотвратить конденсацию грунтовой влаги на нижней стороне пучка. Для длительного хранения SIP-панелей компания Murus рекомендует размещать упакованные пакеты панелей в полностью закрытую конструкцию, обеспечивающую защиту от ветра, дождя, влаги и ультрафиолетового излучения. При отсутствии конструкции рекомендуется накрывать SIP надлежащим защитным брезентом до тех пор, пока они не будут готовы к использованию. Не складывайте пачки более двух штук в высоту. Дополнительную информацию см. в Руководстве по установке панели Murus.

» вернуться наверх

Как долго SIP-панели могут оставаться открытыми для непогоды после установки?

SIP-панели Murus должны быть полностью покрыты как можно быстрее после установки одобренными погодными условиями кровельными, сайдинговыми и отделочными материалами, чтобы предотвратить воздействие на OSB непогоды и ультрафиолетовых лучей.

» вернуться наверх

Где я могу узнать больше о конструкционных теплоизоляционных панелях?

Наш опытный и знающий персонал всегда рад помочь с вашими вопросами. Пишите нам по адресу: Email Murus для быстрого ответа. Или позвоните нам по телефону 800-626-8787 с понедельника по пятницу, с 8:00 утра. до 17:00 Восточное время или оставьте сообщение в нерабочее время, и мы быстро ответим на ваш звонок.

» вернуться к началу

Структурные изолированные панели: 11 распространенных проблем и лучшая альтернатива

Подрядчики и архитекторы могут избежать проблем, связанных со строительством стен из структурных изолированных панелей (SIP) с помощью ICF блоков Fox Blocks. Блоки Fox обеспечивают превосходную энергоэффективность, влаго- и огнестойкость по сравнению со стеновыми системами SIP. Кроме того, ICF Fox Blocks обеспечивают большую гибкость дизайна и устанавливаются быстрее и проще, чем настенные системы SIP.

Структурные изолированные панели (SIP)

Разработка первых SIP произошла в 1930-х годах в Лаборатории лесных товаров в Мэдисоне, штат Висконсин. Это было частью попытки Лесной службы Соединенных Штатов (США) сохранить лесные ресурсы. Лаборатория лесных товаров продавала свой первоначальный прототип в течение следующих тридцати лет. Однако в конструкции не было изоляции, и производители никогда не выпускали ее в больших масштабах.

В 1950-х годах Олден Б. Доу, заботившийся об энергоэффективности и опасавшийся истощения природных ресурсов, разработал структурную панель с изолированным сердечником. Многие приписывают компании Dow создание первой конструкционной теплоизоляционной панели.

В 1970-х годах все больше и больше строителей начали использовать SIP из-за их высокой изоляционной способности, воздухонепроницаемости и прочности по сравнению с деревянным каркасом. Однако со временем архитекторы и подрядчики начали осознавать проблемы с SIP-панелями: они не обладают влаго-, огне- и устойчивостью к термитам, а также гибкостью конструкции.

Современные структурные изолированные панели

Структурные изолированные панели обеспечивают строительные панели для стен, полов и крыш домов и небольших коммерческих зданий. Другие названия SIP включают пенопластовые панели, конструкционные пенопластовые панели, панели с натяжной обшивкой и сэндвич-панели.

Производство SIP происходит в контролируемых условиях на заводе. Панели из жесткого пенопласта толщиной четыре и восемь дюймов, помещенные между двумя жесткими обшивочными материалами, образуют SIP. Продукты, используемые для изготовления пены, включают пенополистирол (EPS), экструдированный полистирол (XPS), полиуретан (PUR) или полиизоцианурат (PIR).

Пенополистирол и пенополистирол и обшивка под давлением изготовителя ламинируются вместе.
Производители впрыскивают и отверждают (под высоким давлением) жидкие пены PUR и PIR.

Производители SIP обычно используют ориентированно-стружечные плиты (OSB) толщиной 7/16 дюймов для обшивки. Другие материалы для обшивки включают фанеру, гипсовую обшивку, листовой металл, фиброцементный сайдинг, плиту из оксида магния, стекловолоконный мат и композитные конструкционные сайдинговые панели.

Конструкция из SIP позволяет получать прямые стены с более высоким уровнем изоляции, воздухонепроницаемости и прочности по сравнению с конструкциями из деревянного каркаса. Однако многочисленные проблемы со строительством SIP могут снизить качество стеновой системы и в конечном итоге стоить времени и денег как подрядчику, так и владельцу здания.

Одиннадцать проблем со структурно-изолированными панелями

1. Дорогостоящие модификации SIP во время установки

Производители, архитекторы и строители должны обеспечить точную и точную резку SIP, чтобы предотвратить трудоемкие и дорогостоящие модификации во время установки.

Производители SIP используют компьютеризированное оборудование для определения размера и резки SIP в соответствии с чертежами САПР. Чтобы предотвратить дорогостоящие ошибки при установке SIP, архитекторы и строители должны планировать электропроводку и сантехнику, двери и окна и другие архитектурные особенности. При правильном выполнении процесс обеспечивает контроль качества и сводит к минимуму отходы; однако любые ошибки в проектировании или резке SIP могут стоить строителю времени и денег.

2. Горизонтальная резка SIP снижает эксплуатационные характеристики конструкции

При прокладке электрических проводов через SIP строители должны нанимать субподрядчиков, знакомых со строительством SIP. Специфическая проблема с прокладкой электропроводки через SIP-стену связана с резкой стены. Вертикальные вырезы в ОСП для электропроводки не нарушают целостность СИП-стены; однако горизонтальные разрезы значительно снижают прочность панели.

3. SIP тяжелые и громоздкие

Рабочие могут вручную перемещать и обрабатывать небольшие SIP-панели. Однако для панелей стен, крыши или пола размером более восьми на восемь футов требуется кран или вилочный погрузчик.

4. Ограниченные возможности проектирования с использованием SIP-стен

Для снижения затрат и отходов архитекторы должны проектировать SIP-стены с удобным размером панели без чрезмерных выступов, выступов или углов, отличных от 90 градусов. Дизайн, не дружественный к панелям, может увеличить затраты, увеличить количество отходов и, в некоторых случаях, снизить производительность здания или дома. В целом, квадратные дома и здания SIP проще и дешевле построить, чем конструкции с уникальными изгибами и углами.

5. Проблемы с пожарной безопасностью и конструкционными теплоизоляционными панелями

SIP, изготовленные из ОСП, композитных конструкционных сайдинговых панелей и фанеры, не имеют соответствующих показателей огнестойкости. Только SIP, окруженные огнестойким материалом, таким как гипсокартон, могут хорошо противостоять пожарам. Если гипсокартон, окружающий SIP, неисправен, это может подвергнуть жильцов более высокому риску вдыхания дыма и ожогов.

6. Проблемы с качеством воздуха и конструкционными теплоизоляционными панелями

При воздействии влаги на SIP-панели с OSB или фанерной облицовкой может образоваться нездоровая плесень, которая может ухудшить качество воздуха в доме или здании.

7. Насекомые, термиты и грызуны, проблемы структурных изоляционных панелей

Вредители, такие как насекомые, термиты и грызуны, представляют собой еще одну проблему с SIP, поскольку пена, используемая для изготовления SIP, представляет собой идеальный материал для гнездования вредителей. .

Производители предлагают наносить на панели инсектициды, такие как борная кислота, для борьбы с вредителями. Кроме того, владельцы зданий могут бороться с заражением вредителями, поддерживая относительную влажность ниже 50 процентов. SIP с OSB и облицовкой из фанеры требуют обработки от термитов.

8. Проблемы долговечности структурных теплоизоляционных панелей

SIP-стены, особенно сделанные из OSB и фанеры, не обладают долговечностью, поскольку при намокании OSB или фанеры стены могут разрушаться и гнить.

9. Структурным изолированным панелям не хватает теплоемкости

Несмотря на то, что SIP имеют высокие показатели изоляции, они имеют низкую теплоемкость по сравнению с изолированными бетонными изделиями, такими как ICF Fox Blocks. Высокая тепловая масса стеновой системы помогает стабилизировать температуру внутри конструкции, что снижает потребление энергии и экономит деньги.

10. Вопросы вентиляции и структурно-изолированные панели

Структурно-изолированные панели создают воздухонепроницаемые здания и дома. К сожалению, воздухонепроницаемые конструкции могут допускать скопление паров радона, формальдегида, приборов для сжигания и загрязняющих веществ, таких как табачный дым и избыточная влажность. Поэтому строителям SIP нужна отличная система вентиляции для обеспечения здоровья и безопасности жильцов. Отсутствие надлежащей вентиляции в конструкциях SIP сводит на нет основные преимущества строительства SIP.

11. Структурно-изолированные панели стоят больше, чем самодельные конструкции

Обрамление небольшого жилого дома из SIP-панелей стоит примерно на 10 процентов дороже, чем деревянное обрамление, согласно исследованию, проведенному факультетом экологического проектирования и экономики Университета Колорадо.

ICF-блоки Fox Blocks — лучший выбор для стен по сравнению с SIP-панелями

Строители и архитекторы, которые ищут более совершенный строительный продукт, чем SIP-панели, должны рассмотреть стеновую систему Fox Blocks ICF. Блоки Fox представляют собой стеновую систему с высокой теплоемкостью, влагостойкостью и огнестойкостью, с гибкостью конструкции и быстрой и простой установкой.

Высокая тепловая масса блоков Fox с коэффициентом R 23 позволяет создавать высокоэффективные и энергоэффективные конструкции, превосходящие требования энергетического кода ASHRAE/ANSI 90.1.
Влагостойкие блоки Fox контролируют скопление воды внутри стен, что обеспечивает долговечность и здоровье дома или здания, останавливая рост плесени.
Блоки Fox ICF предлагают бесчисленные варианты дизайна. Гибкость и прочность конструкции ICF позволяют использовать ее практически любого размера и стиля. ICF легко режется и может приспосабливаться к индивидуальным проектам, таким как изогнутые стены, нестандартные углы, массивные проемы, длинные потолочные пролеты и соборные потолки.
Легкие МКФ позволяют строителям быстро и легко возводить новые конструкции. Стеновые системы Fox Blocks включают в себя пять строительных этапов в одном, включая крепление, структуру, изоляцию, воздушный барьер и пароизоляцию. Универсальная настенная сборка значительно ускоряет реализацию проекта, устраняя необходимость координировать несколько операций.

Стеновая система из изолированных бетонных форм (ICF) Fox Blocks предлагает решение многих проблем, связанных с SIP. В отличие от SIP, блоки Fox обладают влаго- и огнестойкостью, а также гибкостью дизайна. Легкие блоки Fox также обеспечивают быструю и простую установку. Пожалуйста, свяжитесь с дилерами Fox Blocks для получения дополнительной информации о том, почему МКФ Fox Blocks обеспечивают превосходное решение стеновой системы по сравнению со структурно-изолированными панелями.

SIP 101 | Structural Insulated Panels Unwrapped

Панельные дома становятся нормой в США и во всем мире. SIP, или структурно-изолированные панели, находятся в авангарде движения как наиболее эффективное, устойчивое и экономичное решение для жилищного строительства.

Если вы новичок в SIP-панелях и хотите узнать больше об их составе, способах их использования в жилищном строительстве и простоте сборки… вы обратились по адресу. Присоединяйтесь, пока мы открываем мир панельного строительства с использованием SIPS.

Что такое SIP (структурно-изолированные панели) и как они работают?

Структурные изолированные панели (SIP) представляют собой сборные стеновые и кровельные панели, состоящие из легкой изоляции из пеноматериала с закрытыми порами, зажатой между облицовками OSB конструкционного класса.

Ознакомьтесь со схемой ниже, чтобы лучше понять внутренние и внешние компоненты SIP.

Как они работают?

Сборка панельной конструкции невероятно эффективна. Каждая отдельная панель прецизионно вырезается и маркируется на заводе в контролируемых условиях, а затем отправляется на строительную площадку. Панели поставляются в виде секций 4’x8’ или 8’x24’, готовых к установке на место.

В коротком видео от Ассоциации структурных изоляционных панелей ниже вы можете увидеть, как каждая панель устанавливается на место, создавая внешнюю оболочку дома.

В сочетании с комплектом деревянного каркаса панели SIP оборачиваются вокруг деревянных элементов, закрывая конструкцию. В этом случае бревна несут большую часть нагрузки от крыши, в то время как SIP действуют как прочная воздухонепроницаемая изолирующая оболочка. Обратитесь к изображению ниже, чтобы увидеть, как SIP и Timbers работают вместе, чтобы создать потрясающий и структурно надежный дом.

SIP Планы для комплекта домов с деревянным каркасом

Преимущества строительства из SIP

SIP существуют уже более полувека, но, кажется, только сейчас они привлекают внимание строителей и домовладельцев во всем мире, которого они заслуживают. Давайте подробнее рассмотрим несколько причин, по которым SIP стали популярной системой стен и крыш.

SIP обеспечивают бескомпромиссную энергоэффективность

Основным преимуществом, которое приходит на ум большинству людей, когда они думают о строительстве с использованием SIP, является энергоэффективность. Это связано с тем, что SIP обеспечивают двухкомпонентное решение неэффективности, связанной с обычным кадрированием 2x.

Во-первых, в стеновых панелях SIP используется сердцевина из пенопласта с закрытыми порами вместо напыляемой пены, одеяла или насыпной изоляции. Изоляция из пенопласта с закрытыми порами намного превосходит альтернативы. Изоляция в виде одеяла обычно имеет значение R от 2,9 до 3,8 на каждый дюйм толщины. Пена, используемая в SIP, имеет R-значение от R-4 до R-6,5 на дюйм толщины.

Что отличает пену с закрытыми порами, используемую в SIP, от распыляемой пены, так это концепцию теплового моста. Тепловой мост — это область или компонент объекта (в данном случае стержня 2×4 или 2×6), который имеет более высокую теплопроводность, чем окружающие объекты, создавая путь наименьшего сопротивления для передачи тепла. SIP-стены практически устраняют необходимость в двойном каркасе наружных стен, что приводит к меньшему количеству тепловых мостов, чем в альтернативе с традиционным каркасом.

Кроме того, SIP обеспечивают почти герметичную конструкционную оболочку, которая помогает свести к минимуму перенос воздуха снаружи внутрь и наоборот. Это уменьшает колебания температуры и влажности воздуха в помещении, что позволяет вашей системе ОВК работать без усилий при низких ежемесячных затратах. В целом изоляция с закрытыми порами в сочетании с воздухонепроницаемой конструкцией позволяет создавать здания с удивительно низким энергопотреблением.

SIP Оптимизация сроков строительства

Стеновые и кровельные панели SIP возводятся значительно быстрее, чем обычная конструкция из стержней. Это может иметь большое значение для строителей и домовладельцев, потому что это одна из самых трудоемких частей строительства дома. В конечном счете, стеновые SIP-панели позволяют обнести дом, просушить его и приступить к внутренней отделке в более короткие сроки.

Перед доставкой SIP-панелей на рабочую площадку они предварительно обрезаются с высокой точностью. Поэтому, когда они прибывают на партию, их можно поднять на место, уменьшив избыточность меры в два раза, один раз отрезать, стиль конструкции из палочек. Это значительно экономит время и обеспечивает совершенство всего процесса, особенно по сравнению с обычным строительством, когда материалы измеряются и вырезаются вручную на месте.

Еще одно упрощенное преимущество, связанное с использованием SIP, — это электромонтажные работы. SIP включают в себя предварительно встроенные электрические каналы на расстоянии 17,5 ″ и 44 ″ от нижней части панели. Это значительно сокращает время, затрачиваемое электриком на грубую проводку в вашем доме. В целом, обеспечение более упорядоченного процесса нового строительства.

SIP помогают сэкономить деньги

SIP могут помочь строителям и домовладельцам значительно снизить затраты на рабочую силу. Если вам когда-либо приходилось строить из традиционных материалов, вы знаете, что невероятно много времени тратится на резку и сборку деталей, чтобы они соответствовали планам. Это не обязательно с SIP. На самом деле, построить весь дом можно всего за несколько дней, потому что SIP-панели уже вырезаны, измерены и проверены на заводе.

Поскольку нехватка квалифицированной рабочей силы в США продолжает расти, рабочая сила быстро становится одним из самых дефицитных ресурсов в строительной отрасли. Традиционные методы строительства увязают в истощении рабочей силы, а сроки строительства продлеваются из-за проблем с глобальной цепочкой поставок. Это поставило потенциальных домовладельцев, заинтересованных в новом строительстве, в затруднительное положение.

Строители могут решить обе проблемы, переключившись на строительство SIP. Во-первых, простота установки требует меньших трудозатрат, что позволяет использовать винты меньшего размера с большей эффективностью. Во-вторых, когда вы строите с помощью SIP, вы больше не зависите от местной лесопилки и проблем цепочки поставок, с которыми они сталкиваются. Вы знаете, что когда вы размещаете заказ у известного производителя, вы получите сборную стеновую систему на месте, вовремя и по цене, которую вы обязались за несколько месяцев до этого.

Еще одним уникальным свойством дома из SIP является экономия средств в течение всего срока службы, связанная с энергоэффективностью конструкции. Дома SIP спроектированы так, чтобы быть герметичными и энергоэффективными (см. Энергоэффективность выше). В результате домовладельцы, которые строят с SIP, видят экономию до 60% на отоплении и охлаждении по сравнению с традиционным домом.

SIP обеспечивают превосходную прочность

Один из вопросов, который мы получаем ежедневно, заключается в том, можем ли мы построить дом из SIP в «таком-то и таком-то» месте из-за сильных ветровых, снеговых или сейсмических нагрузок. Ответ почти всегда ДА!

Стеновые и кровельные панели со структурной изоляцией выдерживают почти вдвое большую вертикальную и горизонтальную нагрузку, чем традиционная двойная каркасная стеновая система. Панельный дом может быть построен почти везде, где каркасно-каркасная конструкция соответствует номиналу, обеспечивая при этом дополнительные преимущества для людей, строящих в местах с высокими требованиями к нагрузке.

Другим дополнительным преимуществом, связанным с надежностью SIP, является гибкость конструкции. При обрамлении дома стандартным 2-кратным пиломатериалом вам часто приходится перепроектировать в определенных местах, чтобы получить желаемый дизайн. Явная прочность SIP дает больше свободы в дизайне без добавления каких-либо дополнительных материалов.

SIP-стены обеспечивают звукоизоляцию

Вспененный полистирол (EPS) SIP-панели обеспечивают невероятную звукоизоляцию. Пенополистирол обладает поглощающими и изолирующими характеристиками, которые в сочетании с обшивкой из OSB помогают приглушать и уменьшать передачу звука между стенами. Насыпная и одеяльная изоляция не имеет характеристик развязки, что обеспечивает значительную передачу звука и вибрации.

Большинство домов из SIP построены с использованием панельной системы снаружи и стандартного двойного каркаса внутри. Важно понимать, что SIP также можно использовать в качестве внутренних стен. Особенно приятно использовать звукоизоляционные свойства внутренних стеновых систем SIP при проектировании домашнего офиса, кинозала или личной студии.

SIP помогают предотвратить заражение насекомыми и грызунами

Не все SIP созданы одинаковыми, но когда вы работаете с известным производителем, вы можете рассчитывать на продукт, который не только структурно прочный и хорошо изолирован, но и устойчив к грызунам и насекомым.

Компания Extreme Panel Technologies, лидер в производстве SIP, применяет обработку боратом цинка в своем производственном процессе. Борат цинка помогает защитить OSB-обшивку стен и кровельных панелей от биологических элементов, таких как грибковое разложение, и препятствует повреждению насекомыми. Обработка также нетоксична и безопасна для людей, домашних животных и окружающей среды.

Для получения дополнительной информации об обработке оксидом цинка для панелей Extreme Panels Structure Shield ознакомьтесь с подробной брошюрой о продукции.

Как установить SIP-панели — понимание конструкции SIP

Теперь, когда у вас есть общее представление о том, что такое SIP-панели, как они работают и какие преимущества они обеспечивают обычному домовладельцу или строителю, мы можем углубиться в технические аспекты. панелей.

Присоединяйтесь к нашему производителю панелей Extreme Panel Technologies, который проведет вас через серию видеороликов из 18 частей, подробно описывающих установку SIP. К концу серии вы будете иметь полное представление о том, как строится дом из SIP, и сможете решить, подходит ли он для вашего проекта или нет!

Серия видеороликов из 18 частей – от фундамента до электрооборудования

Введение в панель Extreme

Понимание того, что входит в комплект поставки панели SIP

Как читать строительные чертежи панели SIP

Как установить нижние пластины SIP

Как установить стену SIP Панели

Как установить коробчатые шлицы в стеновые SIP-панели

Как установить угловой брус в SIP-панели

Как установить верхние панели в SIP-панели

Как установить верхние прокладки в SIP-панели

Как установить оконные профили в SIP-панелях

Как установить панельную ленту на стеновую SIP-панель

Как прикрепить каркасные внутренние стены к наружным стенам SIP

Как установить кровельные SIP-панели

Как установить и герметизировать Материал хвостового кармана в SIP-панелях крыши

Как установить ленту SIP-панели на коньковый брус

Как герметизировать конек SIP-панели крыши

Как подключить SIP-панель — советы и рекомендации

Механические преимущества использования SIP

Хотите узнать больше?

Вы можете обратиться к персоналу Integrity Timber Frame с любыми вопросами, комментариями или запросами на консультацию, заполнив нашу краткую контактную форму, отправив нам электронное письмо по адресу info@integritytimberframe. com или позвонив нам напрямую по телефону (888). )731-4299.

Часто задаваемые вопросы по строительным материалам и монтажу структурно-изолированных панелей

Структурно-изолированные панели (SIP) представляют собой высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели изготавливаются путем прокладывания сердцевины жесткой пенопластовой изоляции между двумя конструкционными облицовками, такими как ориентированно-стружечная плита (OSB). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть изготовлены по индивидуальному заказу для каждого дома. В результате система здания является чрезвычайно прочной, энергоэффективной и экономичной. Строительство с SIP сэкономит вам время, деньги и труд.

Дома из SIP строятся намного быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному Р.С. Означает. Панели изготавливаются размером 8 на 24 фута, поэтому целые секции стен и крыши могут быть установлены быстро, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по созданию, изоляции и обшивке стен из стержневого каркаса. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размер оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более.

Структурные теплоизоляционные панели являются одной из наиболее экологичных доступных строительных систем. Оболочка здания SIP обеспечивает непрерывную изоляцию, чрезвычайно герметична, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома.

SIP могут быть спроектированы для большинства приложений. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с сжимающими нагрузками в плоскости.

Высокопроизводительный корпус здания SIP часто позволяет использовать меньшее оборудование HVAC. Важно работать с квалифицированным специалистом по ОВиК, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ слишком большого размера не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

Здания SIP чрезвычайно герметичны и требуют механической вентиляции. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.

Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возникновения пожара, если их конструкция отвечает требованиям пожарной безопасности, перечисленным в строительных нормах и правилах. Жилые нормы обычно требуют нанесения 15-минутного огнестойкого теплового барьера на внутреннюю часть всех жилых строений, что достигается путем нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с классом огнестойкости V типа часто требуют одночасовой огнестойкости и/или спринклерных систем. Многие производители SIP могут предоставить испытанные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119.. Обратитесь к местному производителю за конкретными узлами.

SIP совместимы практически с любой системой здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и обычной ферменной крышей или с деревянными стенами и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированного ограждения здания для деревянных каркасных конструкций.

Большая часть конструкции из SIP-панелей очень похожа на обычную конструкцию. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Правильная герметизация очень важна при сборке SIP. Все стыки необходимо герметизировать специально разработанной СИП-герметизирующей мастикой или пенопластовым герметиком, а в некоторых случаях и самоклеящейся СИП-лентой. SIP также требуют рассмотрения того, как панели будут размещаться на рабочей площадке. Хотя меньше 8 на 4 фута. панели можно установить вручную, большие 8 на 24 фута. панели требуют использования оборудования для разгрузки и установки.

Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Толстые панели можно резать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицев или размерных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины.

Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Чейз добавляется в процессе производства в соответствии с электрическим проектом дома. Электрики могут прокладывать провода через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки.

Если панели повреждены, инженер-строитель должен оценить повреждение, чтобы определить, что является косметическим, а что структурным. Если повреждение только косметическое, то необходимо определить и зафиксировать источник влаги, будь то изнутри или снаружи. Если повреждение структурное, то необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения. В случае повреждения панелей следует уведомить производителя и монтажника панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.

Исследование, проведенное Building Science Corporation на тестовых домах в жарком климате, показывает, что включение чердака в кондиционируемое пространство позволило обеспечить более энергоэффективное кондиционирование пространства и снизить вероятность проблем, связанных с влажностью. [Радд, Армин и Джозеф Лстибурек. Вентилируемые и герметичные чердаки в жарком климате. Building Science Press, 1998]

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между SIP-панелями крыши и кровельным материалом (так называемая «холодная крыша»). Эта практика не является обязательным требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Исследование, проведенное R.S. Минс показывает, что строительство с SIP может сократить трудозатраты на каркас на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

Строительство SIP признано Советом по строительным нормам и правилам Международного кодекса, которые используются в большинстве юрисдикций в США.

Для жилых зданий специальные методы строительства стеновых систем SIP включены в Раздел R614 Международного жилищного кодекса 2009 года. Для приложений, выходящих за рамки Раздела R614, строительный инспектор обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. В районах с сильным ветром, высокой сейсмической активностью и коммерческих зданиях всегда требуется разрешение инженера.

Строители должны ознакомиться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить их продукт к SIP. Поскольку в СИП используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется повышенный график креплений.

Если производитель сайдинга не дает рекомендаций по креплению своей продукции к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив информацию о возможностях выдергивания крепежа от производителя SIP.

Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. Руководство строителя по структурно-изолированным панелям (SIP) содержит подробную информацию о креплении различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

Гребень гонта представляет собой вздутие битумного кровельного материала, возникающее вдоль стыков инженерных деревянных панелей, используемых в кровельных работах. Это редкое явление вызвано изменением содержания влаги в обшивке кровли и встречается в традиционных кровельных конструкциях с ферменным каркасом, а также в кровельных конструкциях SIP.

Выступы, вызванные расширением кровельных SIP-панелей, могут быть эстетическим недостатком, но это не влияет на характеристики кровли или кровельных SIP-панелей.

В Руководстве строителя по структурно-изолированным панелям (SIP) описано несколько сборок, препятствующих образованию гребней из гонта. Указание холодной кровли или просто обшивка кровли дополнительным слоем ОСП, расположенным в шахматном порядке поверх стыков панелей, устранит возможность образования насыпи из гонта. В качестве альтернативы вместо битумной черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую кровлю со стоячим фальцем.

Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. Минимальные значения R для общедоступных SIP см. в таблице значений R SIPA.

Статические R-значения, подобные приведенным в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа.

Национальная лаборатория Ок-Риджа Министерства энергетики изучила и протестировала работу целых стеновых конструкций в больших секциях. Полученные данные значения R для всей стены показывают, что 4-дюймовая стена SIP с рейтингом R-14 превзошла стену 2 × 6 с R-19.изоляция из стекловолокна.

Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе.

В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, на месте соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.

SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

В кровельных конструкциях SIP опираются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор.

Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит.

Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемой изоляционной пены. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звукостойкости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC выше 50 для разделительных стен в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены.

Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как DWV, могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

Рекомендуется, чтобы производители шкафов предоставили инструкции о том, как прикрепить их продукт к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа.

Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепежа, узнав о возможностях выдвижения крепежа у производителя SIP.

Герметичная оболочка здания SIP является основой успешной стратегии борьбы с плесенью. Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти.

В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

Особенности монтажа СИП-панелей

Технология сборки дома из сип панелей (поэтапное руководство с фото и видео)

Подготовка основания

Техника строительства дома

Начало строительства

Настил пола первого этажа

Сборка стен первого этажа

Второй и последующий этажи

Крыша

Заключение

Похожие статьи:

Инструкция по монтажу домов из SIP-панелей

Как монтировать стены из СИП-панелей?

При раскрое панелей прежде всего стараемся уменьшить в стене количество стыков панелей. Использование термовставок не оправдано.

Фундамент рекомендуем мелкозаглубленный.

Обычную стропильную крышу для канадского дома делают в случае «холодного» чердака.

Длина SIP в 2,5 метра стандарт РФ. 2,8 м — евроразмер. В США самый распространенный размер 2,44 м (8 футов) — стандартная высота этажа жилого дома.

Другой важный момент, это установка первых двух угловых панелей.

Как резать СИП? Поскольку толщина панели велика, трудно найти циркулярную пилу, способную за один проход распилить панель.

Терморезак можно сделать за полчаса самостоятельно.

Некоторые монтируют панели исходя из соотношения 1 баллон монтажной пены на 3 панели. Тоже неплохо.

Next Post

Посреди России

Дома из сип панелей, Инструкция по сборке домов из СИП панелей

Ошибки в строительстве домов из СИП-панелей – Как недобросовестные подрядчики возводят некачественные дома

Наиболее распространенные ошибки

Устройство фундамента и его перекрытия

Монтаж стен

Монтаж кровли

Ошибки при отделке домов

Общие ошибки

Насколько просто установить структурно-изолированные панели?

Поделиться статьей

Статьи по теме

Руководство по установке — Porter Sips

Приемные SIP

Хранение SIP-панелей

Рекомендуемый список инструментов

Нумерация и ориентация

Резка в полевых условиях

Подъем и такелаж

Установка стеновых панелей

Установка кровельных панелей

Электрика

SIP Часто задаваемые вопросы » Murus.com

Структурные изолированные панели: 11 распространенных проблем и лучшая альтернатива

Структурные изолированные панели (SIP)

Современные структурные изолированные панели

Одиннадцать проблем со структурно-изолированными панелями

ICF-блоки Fox Blocks — лучший выбор для стен по сравнению с SIP-панелями

SIP 101 | Structural Insulated Panels Unwrapped

Что такое SIP (структурно-изолированные панели) и как они работают?

Как они работают?

Преимущества строительства из SIP

SIP обеспечивают бескомпромиссную энергоэффективность

SIP Оптимизация сроков строительства

SIP помогают сэкономить деньги

SIP обеспечивают превосходную прочность

SIP-стены обеспечивают звукоизоляцию

SIP помогают предотвратить заражение насекомыми и грызунами

Как установить SIP-панели — понимание конструкции SIP

Серия видеороликов из 18 частей – от фундамента до электрооборудования

Введение в панель Extreme

Понимание того, что входит в комплект поставки панели SIP

Как читать строительные чертежи панели SIP

Как установить нижние пластины SIP

Как установить стену SIP Панели

Как установить коробчатые шлицы в стеновые SIP-панели

Как установить угловой брус в SIP-панели

Как установить верхние панели в SIP-панели

Как установить верхние прокладки в SIP-панели

Как установить оконные профили в SIP-панелях

Как установить панельную ленту на стеновую SIP-панель

Как прикрепить каркасные внутренние стены к наружным стенам SIP

Как установить кровельные SIP-панели

Как установить и герметизировать Материал хвостового кармана в SIP-панелях крыши

Как установить ленту SIP-панели на коньковый брус

Как герметизировать конек SIP-панели крыши

Как подключить SIP-панель — советы и рекомендации

Механические преимущества использования SIP
