Схемы подключения радиаторов отопления и их преимущества

Главная \ Статьи \ Схемы подключения радиаторов отопления и их преимущества

Изначальный выбор радиаторов отопления зависит от того, какую схему подключения вы планируете использовать. На сегодняшний день существует два принципиально разных варианта подключения радиаторов отопления: однотрубное и двухтрубное. Чтобы определить, какая из схем лучше, вам следует определиться, что для вас приоритетнее в пределах одной отопительной системы: простота монтажа или большая эффективность. Каждый вариант должен определить дальнейший подбор радиаторов отопления, лучшие из которых помогут вам добиться тепла и комфорта в своем жилье.

В однотрубной системе отопления радиаторы соединяются между собой последовательно. При этом подача воды осуществляется к первому радиатору, а потом – к остальным. Более усовершенствованным вариантом однотрубного подключения радиаторов отопления является прокладывание одной трубы по всей длине, чтобы к ней выводились врезы для подачи и обратного тока воды. Отзывы о радиаторах отопления, подключенных по такому принципу, несколько лучше, поскольку в этой ситуации можно установить терморегулирующие вентили на каждой из батарей, чтобы по необходимости прекратить подачу теплоносителя. Но это, конечно, возможно, если вы приобрели современные виды радиаторов отопления лучших образцов.

Однотрубная система отопления проста в монтаже, она не требует большого количества труб, поэтому ее установка обходится намного дешевле по сравнению с двухтрубной. Если вы планируете сделать выбор радиатора отопления для большого по площади помещения, то можете столкнуться с проблемой слишком разного уровня температур в радиаторах при однотрубном подключении. Поэтому, как свидетельствуют отзывы, радиаторы отопления в разных комнатах будут нагреваться по-разному. В результате кто-то будет страдать от жары, а кто-то будет мерзнуть. Однако эта проблема может легко устраниться, если вы будете использовать терморегулирующие вентили.

Двухтрубная система отопления считается более эффективной – независимо от вида радиаторов отопления, которые вы будете использовать. В ней есть подающий и обратный стояк для теплоносителя. К ним и подключаются отопительные приборы. Такое подключение радиаторов отопления позволяет обеспечить равномерность температурного нагрева на всех батареях. Недостаток этой схемы заключается в большее трудоемком монтаже и существенном расходе материалов. Это делает систему отопления весьма дорогостоящей – особенно, если вы планируете использовать самые лучшие радиаторы отопления. Чтобы избежать таких больших расходов, обратитесь к специалистам, которые помогут в подборе радиаторов отопления, вид подключения учтут и смогут оптимизировать ваши затраты на обустройство всей отопительной системы.

Специалисты компании «Теплодом» всегда помогут вам определиться с выбором радиаторов отопления, подбором дополнительных материалов и устройств для отопительной системы, а также смогут предложить клиенту современные радиаторы отопления, отзывы о которых будут только самыми лучшими.

Схемы подключения радиаторов отопления

ПОЛЕЗНАЯ ИНФОРМАЦИЯ

Правильная схема подключения батарей отопления важна для стабильной и надежной работы отопительного прибора с максимальной теплоотдачей. К сожалению, не все монтажники обладают нужной квалификацией для выбора оптимальной схемы подключения радиаторов отопления. В конце этой статьи будут приведены примеры «из жизни» как делать не надо.

Итак, существуют две основные системы отопления — однотрубная и двухтрубная. В большинстве типовых домов с центральным отоплением установлена однотрубная система отопления. Такая система отопления требует более высокого давления теплоносителя в процессе эксплуатации. Поэтому мы настоятельно рекомендуем вам ставить в такую систему отопления только биметаллические радиаторы, запас прочности которых намного превосходит максимальное давление в однотрубной системе. Для максимальной теплоотдачи радиатора отопления подающая телоноситель труба должна подключатся к верхнему патрубку радиатора.

Вода в однотрубной системе отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Перед каждым радиатором обязательно ставится перемычка ( байпас ), чтобы уменьшить теплопотери на этажах и не прервать ток воды в случае отключения радиатора. Разумеется, проходя через множество радиаторов до первого этажа, теплопотери воды все равно будут, по-этому целесообразно на нижних этажах устанавливать большее количество секций радиаторов. Подача воды может также осуществляться снизу вверх. Для удобства использования радиаторов и поддержания комфортной температуры помещений в однотрубной системе устанавливают шаровые краны и термовентили.

В

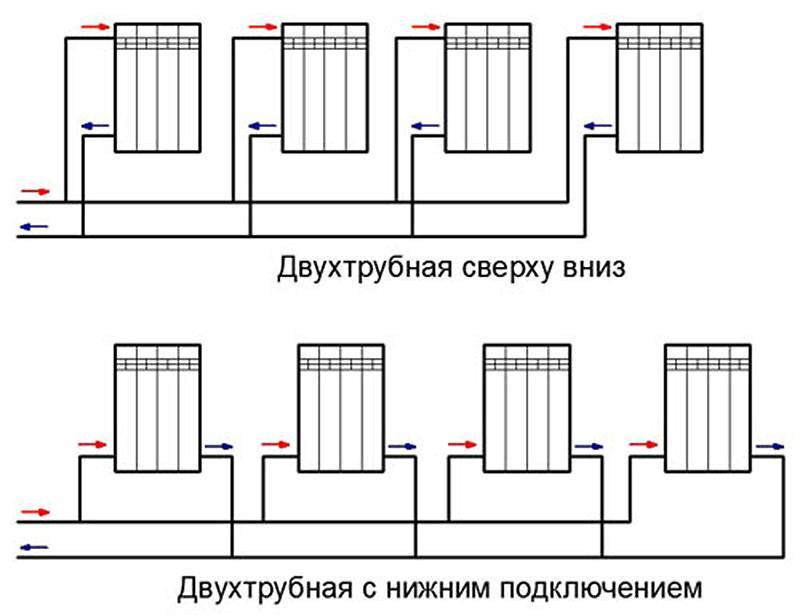

двухтрубной системе отопления теплоноситель подается в радиатор по одной трубе, а отводится по другой. То есть, остывшая вода уже не подаётся в ту же трубу, а отводится в возвратный канал «обратку». Температура теплоносителя в таких системах одинакова на всех этажах. Перемычка (байпас) в двухтрубных системах отопления не устанавливается. Шаровые краны и термовентили устанавливаются так же, как в однотрубной системе.

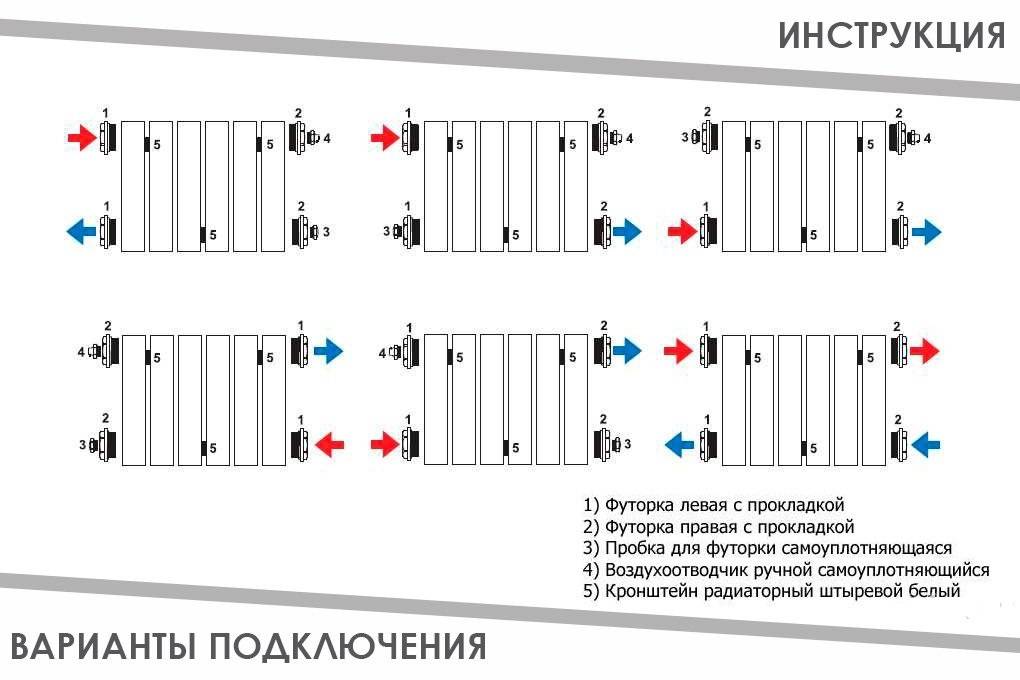

Схема подключения 1

Верхняя подача, боковое подключение, радиатор не длиннее 12 секций, прямая стена под окном.

Схема подключения 2

Верхняя подача, радиатор длиннее 12 секций, диагональное подключение.

Схема подключения 3

Верхняя подача, стояк проложен внутри стены.

Схема подключения 4

Верхняя подача, радиатор устанавливается в нишу.

Схема подключения 5

Верхняя подача, радиатор устанавливается в нишу, длина более 12 секций.

Схема подключения 6

Нижняя подача теплоносителя, регулирующий вентиль устанавливается на подающий отвод.

Схема подключения 7

Универсальный тип подключения. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

Схема подключения 8

Универсальный тип подключения. Удобен для подключения двух и более радиаторов от одного стояка. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

После выбора схемы подключения радиаторов отопления

правильно подберите запорную и регулирующую арматуру. Не стоит доверять этот выбор сантехникам. Как правило, у знакомых продавцов покупаются шаровые краны стандартных недорогих серий, не всегда оригинальные, и устанавливаются по цене оригинальных полнопроходных кранов. Отличить полнопроходной кран довольно сложно, если у вас под рукой нет аналогичного крана стандартной серии.

На фото два одинаковых шаровых крана BUGATTI разных серий. Внутренний диаметр полнопроходной серии соответсвует диаметру трубы. Диаметр стандартной серии меньше диаметра трубы на 30 %

Слева —  усиленная, полнопроходная серия (300)

Справа —  стандартная серия (600)

Теплоноситель в системах центрального отопления бывает нелучшего качества. Это также одна из причин, по которой желательно устанавливать только полнопроходные серии шаровых кранов и термостатических вентелей.

Термостатические вентили —

ручные или автоматические всегда ставятся на подающую трубу.

На фото: Радиатор Royal Thermo Biliner, вентиль ручной регулировки, полнопроходной шаровой кран.

Радиаторные пробки снабжены силиконовыми или паронитовыми прокладками и закручиваются специальным пластиковым шестигранным ключом для радиаторных пробок (фитингов) с усилием не более 20 Нм. Затягивание радиаторных пробок (проходных гаек) газовыми или разводными ключами недопустимо ! Это приведет к повреждению эмали пробок , повреждению и выдавливанию прокладок  и срыву резьбы коллектора радиатора. Наматывание льна (пакли), фум ленты на резьбу радиаторных пробок так же недопустимо.

Напоминаем, что в каждом гарантийном талоне, любого производителя радиаторов, написано, что гарантия будет действовать только в случае установки отопительного прибора специализированной организацией с профилирующей лицензией на этот вид деятельности, с составлением акта ввода в эксплуатацию.

Ниже, реальные примеры работ «мастеров», которые не только лишают гарании на отопительный прибор и портят эстетический вид помещения, но и могут подвергнуть опасности здоровье и имущество граждан.

Серия

, параллельное и последовательно-параллельное соединение батарей

Знакомство с соединениями батарей

Можно подумать, какова цель последовательного, параллельного или последовательно-параллельного соединения батарей или какая конфигурация является правильной для зарядки накопителя. , система аккумуляторных батарей, автономная система или установка солнечных батарей. Ну, это зависит от системных требований, т.е. для увеличения напряжения путем последовательного соединения батарей, ампер-часов батареи (поскольку батареи рассчитаны на Ач вместо ампер) или просто тока или мощности батарей путем соединения батарей параллельно или последовательно- параллельно поддерживать систему в соответствии с вашими потребностями. Если вам нужно знать, как это сделать, прочтите следующее пошаговое руководство о конфигурации первичных (неперезаряжаемых, таких как элементы AAA) и вторичных (перезаряжаемых, таких как свинцово-кислотные, никель-кадмиевые, никель-металлогидридные, литий-ионные и т.

д.) батареи.

Мы получили несколько запутанных схем по этой теме, и они спрашивают, являются ли соединения батарей последовательными, параллельными или последовательно-параллельными, и какой из них выбрать?. Итак, мы подробно обсудим последовательное, параллельное и последовательно-параллельное соединение батарей с принципиальными схемами и приложениями.

• Связанный пост: Почему мы не можем хранить переменный ток в батареях вместо постоянного?

Теперь начнем…

Типы подключения аккумуляторов

Существует три основных типа подключения аккумуляторов .

1. Последовательное соединение
2. Параллельное соединение
3. Последовательно-параллельное соединение

Нажмите на изображение, чтобы увеличить

Последовательное, параллельное и последовательно-параллельное соединение батарей

• Связанная статья: Введение в последовательное, параллельное и последовательно-параллельное соединение

Ниже приведены подробные сведения о каждом соединении.

Последовательное соединение батарей

Если мы соединим положительную (+) клемму батареи с отрицательной (-) и отрицательную с положительной клеммой, как показано на рисунке ниже, тогда конфигурация батарей будет последовательной.

Полезно знать:

При последовательном соединении аккумуляторов ток в каждом проводе или секции одинаков, а напряжение разное, т.е.

В ₁ + В ₂ + В ₃ ….Vn

На рисунке ниже две батареи 12 В, 200 Ач соединены последовательно. Таким образом, общий эффективный ампер-час (Ач) будет таким же, в то время как напряжение является аддитивным.

т. е.

= 12 В + 12 В = 24 В, 200 Ач

Нажмите на изображение, чтобы увеличить артерии. Пошаговая процедура с расчетами и диаграммами

Когда нам нужно и как соединить батареи последовательно?

Когда вам необходимо удвоить уровень напряжения в соответствии с потребностями вашей системы, сохраняя при этом ту же емкость или номинальное значение ампер-часа (Ач) аккумуляторов.

Например, если у вас есть две батареи 12 В, 200 Ач и вам нужна система 24 В для установки. Просто подключите обе батареи последовательно, и вы получите 24 В и одинаковую номинальную мощность в ампер-часах, то есть 200 Ач.

Имейте в виду, что батареи при последовательном соединении разряжаются медленнее, чем при параллельном соединении.

Вы можете сделать это с любым количеством батарей, т.е. получить 36 В, 48 В, 72 В постоянного тока и т. д., подключив батареи последовательно.

Эта система используется в различных установках солнечных батарей и других приложениях.

• Запись по теме: Типы батарей и элементов и их применение

Параллельное соединение батарей

Если мы подключим положительную клемму (+) батареи к положительной и отрицательную (-) к отрицательной клемме. Тогда конфигурация батарей будет параллельной.

Полезно знать:

При параллельном соединении напряжение будет одинаковым на каждом проводе или участке, а ток будет разным, т.

е. ток суммируется.

напр.

I ₁ +I ₂ +I ₃ …+In

На рисунке ниже две батареи по 12 В, 200 Ач соединены параллельно. Таким образом, общее эффективное напряжение будет таким же, в то время как ампер-час является аддитивным.

т.е.

= 200Ач +200Ач = 400Ач, 12В.

Щелкните, чтобы увеличить изображение

Параллельное соединение аккумуляторов

• Запись по теме: Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора – примеры

Когда нам нужно и как подключать батареи параллельно?

Когда вам нужно удвоить емкость аккумулятора или номинал в ампер-часах (Ач) в соответствии с потребностями вашей системы при сохранении того же уровня напряжения.

Например, если у вас есть две батареи 12 В, 200 Ач и вам нужна система 12 В для установки. Просто подключите обе батареи параллельно, чтобы общая емкость батареи составила 400 Ач и одинаковый уровень напряжения, т. е. 12 В.

Имейте в виду, что при параллельном подключении батареи быстрее разряжаются, чем при последовательном подключении.

Можно сделать с любым количеством аккумуляторов, т.е. получить одинаковый уровень напряжения при увеличении емкости аккумулятора в ампер-часах при параллельном соединении аккумуляторов.

Эта система используется в различных установках солнечных батарей и других приложениях.

• Запись по теме: Разница между батареей и конденсатором

Последовательно-параллельное соединение батарей

Если мы соединим две пары двух батарей последовательно, а затем соединим эти последовательно соединенные батареи параллельно, то такая конфигурация батарей будет называться последовательно-параллельным соединением батарей.

Другими словами, это последовательная, а не параллельная цепь, известная как последовательно-параллельная цепь. Некоторые компоненты соединены последовательно, а другие — параллельно или в сложной схеме последовательно и параллельно соединенных устройств и аккумуляторов.

Связанный пост:

Серия
• Подключение солнечной панели и аккумуляторов к системе автоматического ИБП
• Параллельное соединение батарей с солнечной панелью и автоматическим ИБП


На рисунке ниже.

Шесть (6) аккумуляторов по 12 В, 200 Ач, соединены последовательно-параллельно.

т.е.

B ₃ и B ₄ последовательно … 12 В + 12 В = 24 В, 200 Ач … Последовательное соединение

B ₅ и B ₆ последовательно … 12 В + 12 В = 24 В, 200 Ач … Последовательное соединение

А затем пара этих батарей соединена параллельно, т.е. два параллельных набора из трех батарей соединены последовательно.

т.е. B ₄ , B ₆ = Серия

И затем ,

Набор 1 и Набор 2 = Параллельно.

Таким образом, эффективное напряжение и ампер-час будут равны

Ампер-час (Ач) = 200 Ач + 200 Ач + 200 Ач = 600 Ач

Напряжение = 12 В + 12 В = 24 В. (Параллельное соединение)

Нажмите на изображение, чтобы увеличить

Последовательно-параллельное соединение батарей

Калькуляторы, связанные с батареями:

• Калькулятор срока службы батарей
• Калькулятор емкости аккумулятора

Когда нам нужно и как подключать батареи последовательно-параллельно?

Когда вам нужно удвоить емкость батареи или номинальное количество ампер-часов (Ач), а также напряжение батарей в соответствии с потребностями вашей системы.

Например, если у вас есть шесть аккумуляторов по 12 В, 200 Ач, и вам нужна емкость 600 Ач и система 24 В для установки. Теперь у вас есть два комплекта из трех батарей, просто соедините два комплекта из трех батарей последовательно, а затем соедините два комплекта параллельно (как показано на рисунке выше), где общая емкость батареи будет 600 Ач, а уровень напряжения будет 24 В.

Можно с любым количеством аккумуляторов, т.е. получить разный уровень напряжения, а также увеличить емкость аккумулятора в ампер-часах при последовательно-параллельном соединении аккумуляторов.

Эта система используется в различных установках солнечных батарей и других приложениях.

Сравнение последовательного, параллельного и последовательно-параллельного соединения

В приведенной ниже таблице показаны основные различия между последовательным и параллельным соединением.

Нажмите на картинку, чтобы увеличить

Сравнение последовательного, параллельного и последовательно-параллельного соединений

• Связанные руководства: схемы подключения и установки батарей

Общие меры предосторожности и инструкции по подключению и установке батарей

Соответствующие инструкции по подключению и подключению батарей:

• Как спроектировать и установить солнечную фотоэлектрическую систему? С решенным примером
• Как подключить солнечную панель к батарее 12 В и нагрузке 12 В постоянного тока?
• Как подключить солнечную панель к инвертору 220 В, батарее 12 В, нагрузке постоянного тока 12 В?
• Разница между последовательной и параллельной схемой — сравнение
• Что произойдет, если аккумулятор подключен к сети переменного тока?
• Что происходит с аккумулятором при подключении проводов с обратной полярностью

URL-адрес скопирован
