Подключение бойлера косвенного нагрева к двухконтурному котлу схема, которая обеспечит эффективную работу

24 Марта 2022

Просмотров:  29871563

Время чтения:  15 минут

Содержание

Как функционирует бойлер, подключённый к котлу отопления

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Способы подключения БКН к двухконтурному котлу

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Недостатки горячего водоснабжения с двухконтурным котлом

Коротко о главном

Двухконтурный котёл – универсальное водогрейное оборудование для небольшого частного жилого дома. При покупке такого агрегата хозяин одновременно решает две задачи – обогрев помещений и организация горячего водоснабжения. В котле установлены два теплообменника, в каждом из которых жидкие среды теплоносителя не смешиваются между собой. Один контур может быть напрямую подключен к циркуляционному кольцу отопления, а для нужд ГВС потребуется накопительный бак. В такой ситуации необходимо организовать подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого рассмотрена ниже.

БКН с двухконтурным котлом в интерьере

Как функционирует бойлер, подключённый к котлу отопления

Подключение бойлера к двухконтурному газовому котлу обеспечивает бесперебойное горячее водоснабжение в доме. При выполнении такой схемы обвязки агрегатов бойлер, подключенный к котельному оборудованию, работает согласно следующему технологическому алгоритму:

• Бойлер косвенного нагрева (БКН) заполняется чистой питьевой водой.
• Внутри накопительного резервуара располагается трубчатый змеевик, по которому циркулирует теплоноситель от одного из контуров котельного оборудования.
• БКН оснащен 4 патрубками, 2 подводящими и 2 отводящими, к каждому из которых присоединяется контур отопления и магистраль ГВС соответственно.
• Теплоноситель нагревается в котельной установке, после чего в приготовленном виде под действием циркуляционного насоса перемещается в змеевик БКН.

Устройство бойлера косвенного нагрева

• По мере прохождения нагретой жидкой среды по змеевику теплоноситель отдаёт тепловую энергию воде, находящейся в накопительном резервуаре бойлера.
• После остывания жидкая среда возвращается по обратной магистрали в теплообменник котла на повторный нагрев, обеспечивая непрерывную циркуляцию по замкнутому контуру.
• При необходимости потребитель может изменить скорость движения жидкости по магистрали, что увеличит её нагрев и скорректирует рабочие параметры БКН.

Двухконтурный газовый котел с бойлером косвенного нагрева снабжается встроенными термостатами и функцией автоматического контроля температуры воды в бойлере. При интенсивном заборе система автоматически изменяет уровень нагрева теплоносителя во втором контуре, обеспечивая быстрое приготовление вновь поступающей холодной воды в накопительный резервуар.

Подготовка БКН к работе

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

• Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
• Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.
• Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
• Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

• Эксперты рекомендуют интегрировать в схему обвязки систему автоматического контроля давления, скорости движения теплоносителя и термостаты для комфортной эксплуатации установок.

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Двухконтурный котел и бойлер косвенного нагрева при сборке в единую систему требуют наличия дополнительного оборудования запорно-регулирующей арматуры:

• Расширительный бачок с полимерной упругой мембраной для нагнетания давления и создания напора в сети ГВС. Объём бака подбирается, исходя из габаритов БКН. Эксперты рекомендуют использовать мембранные ёмкости, вмещающие в себя 1/10 жидкости относительно общего объёма накопительной части бойлера.
• Сливной запорный вентиль или клапан, предназначенный для опорожнения ёмкости, на случай проведения ремонтных или профилактических работ.
• Узел контроля и выравнивания давления в системе с механическим манометром и воздухоотводчиком клапанного типа.

Узел контроля давления

• Подключение бойлера к двухконтурному котлу невозможно без установки термодатчика на циркуляционной насос. При достижении граничных условий прибор меняет скорость потока теплоносителя в контуре.
• Одна из главных составляющих, гарантирующая нормальную работу оборудования, – трёхходовой клапан, который обеспечивает балансировку поступающего теплоносителя между контурами отопления и ГВС.
• Насосная группа на байпасе с запорными вентилями и обратным клапаном, обеспечивающая нормальную циркуляцию жидкой среды по циркуляционному кольцу.

Для монтажа и обвязки также потребуются стальные или фольгированные ПНД трубы для циркуляции нагретого теплоносителя, необходимый набор фитингов – тройников, уголков, переходов, сварных, обжимных и резьбовых муфт.

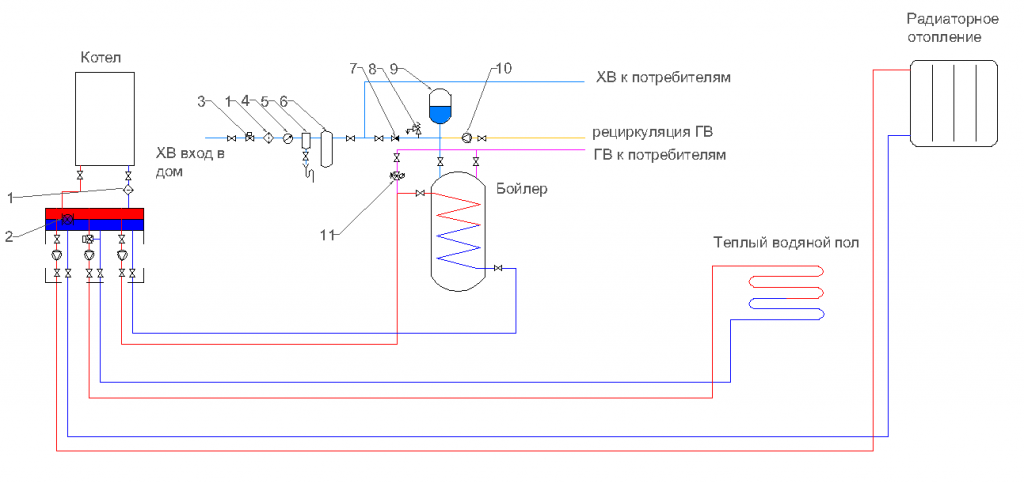

Способы подключения БКН к двухконтурному котлу

Существует несколько схем подключения бойлера косвенного нагрева к двухконтурному котлу, каждая из которых имеет свои преимущества и недостатки.

Система в сборе перед началом эксплуатации

Параллельное подключение

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема данного способа обвязки приводится ниже:

• Газовое котельное оборудование монтируется на стену, БКН устанавливается на пол на расстоянии не более 2–3 метров.
• Следует учесть, что для данной схемы подходит накопительный резервуар с объёмом не более 50–80 литров.
• Два контура начинают работать одновременно, нагреваясь до разных температурных параметров. Температура в системе отопления не должна превышать 55–65 °С. В то же время, для интенсивности нагрева ГВС в бойлере жидкость должна обладать температурой 70–75 °С.
• При параллельном подключении разность температур в контурах достигается работой двух циркуляционных насосов, которые перемещают жидкие среды с различными скоростями.
• Данная система может работать только при небольшом количестве радиаторов, подключённых по примитивной однотрубной схеме, так как разница между температурами теплоносителей не может быть более 15–20 °С. В противном случае, слишком высокая скорость движения теплоносителя по кольцу отопления не позволит производить нужную теплоотдачу в помещения через радиаторы.

Параллельное подключение БКН

• В то же время, недогретая жидкость во втором контуре не сможет обеспечить должный нагрев БКН.

Данная схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу отличается сложностью в балансировке и не позволяет добиться эффективности при одновременной работе двух систем.

В то же время, идеально подходит для частных домов площадью до 100 м2 и одним санузлом.

Обвязка с разделительным узлом

Подключение бойлера косвенного нагрева к двухконтурному котлу в данном случае проводится по принципу разделения потоков и балансировки системы с помощью трёхходового клапана. Запорная арматура подключена к модулю автоматического управления, что позволяет менять интенсивность потоков на отопление и ГВС. При включении система начинает работать в соответствии со следующим алгоритмом:

• Когда бойлер наполняется холодной водой, автоматический термостат определяет её температуру и перекрывает подачу циркуляции теплоносителя в контуре отопления.
• Вся первичная энергия котла сразу после включения направлена на прогрев объёма чистой воды для нужд ГВС.

Система с распределительным узлом

• Когда температура внутри БКН достигает заранее выставленных граничных условий, срабатывает реле и закрывает заслонку трёхходового клапана, обеспечивая нормальное движение теплоносителя по замкнутому трубопроводу отопительной системы.
• БКН покрыт утеплителем, и вода в нём долгое время остаётся в нагретом состоянии.
• При начале разбора ГВС потребителем во время открывания кранов в доме, горячая вода постепенно расходуется, и в бак подмешивается новая порция ХВС.
• Бойлер для двухконтурного газового котла устроен таким образом, что нагретая вода забирается с верхней части цилиндрического резервуара, а холодная поступает со стороны дна. Это исключает смешивание потоков.
• Когда термостат показывает, что температура в бойлере падает, автоматика немного приоткрывает трёхходовой клапан, начиная подавать приготовленный теплоноситель на нагрев БКН. В зависимости от интенсивности разбора ГВС и скорости падения температуры в баке заслонка на клапане открывается сильнее, обеспечивая больший расход теплоносителя.
• При повторном нагреве воды в БКН заслонка клапана снова закрывается и работает только на обогрев помещений.

Подключение трёхходового клапана

Такая схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу считается более совершенной и при выставлении правильных настроек на узле автоматике исключает необходимость ручной балансировки инженерных сетей.

Подключение с двумя насосами

Двухконтурный котел с бойлером косвенного нагрева должны работать круглый год, так как ГВС требуется и летом, и зимой. В то же время циркуляция отопления в тёплое время года не нужна. Для обеспечения полной независимой работы агрегатов применяется схема обвязки с двумя насосами, которые обеспечивают следующий принцип действия:

• Каждый насос, установленный в контурах на подаче, отвечает за скорость циркуляции теплоносителей независимо друг от друга.
• Интенсивность работы циркуляционных приборов контролируется терморегуляторами, установленными на оба прибора.

Схема обвязки с двумя насосами

• Независимые потоки нагреваются в корпусе котла до одной и той же температуры, но циркулируют по контурам с разной скоростью, что обеспечивает разную теплоотдачу.
• Насосы могут включаться и отключаться, останавливая и снова возобновляя циркуляцию жидкой среды.

В летнее время насос, отвечающий за отопление, пребывает в состоянии покоя. Бойлер косвенного нагрева для двухконтурного газового котла в летнее время функционирует при неработающем отоплении. В такой ситуации газовый агрегат настраивается на экономный режим нагрева теплоносителя.

Обвязка с распределительным узлом – гидрострелкой

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному газовому котлу для достижения повышенной эффективности, следует рассмотреть схему с установкой распределительной гребёнки. При выборе такой схемы владелец жилого дома получает следующие преимущества:

• При правильной начальной балансировке гидрострелки объём теплоносителя на нужды отопления и ГВС распределяется равномерно, без ущерба одному из контуров.

Схема обвязки БКН с гидрострелкой

• Каждое циркуляционное кольцо снабжается собственным терморегулятором, что позволяет изменять интенсивность потоков независимо друг от друга.
• При необходимости один из контуров может быть перекрыт, а на котельной установке при этом выставляется пониженная интенсивность горения, что позволяет использовать БКН в летнее время.
• Нагрев происходит равномерно и быстро вне зависимости от количества воды в накопительном резервуаре. Термодатчик реагирует на малейшие колебания температуры воды, включая циркуляционный насос, а жидкость в теплообменнике котла всегда находится в готовом для отдачи тепла состоянии.

При такой схеме возникает вопрос: «Нужен ли бойлер косвенного нагрева для двухконтурного газового котла?». В тёплое время года, учитывая невысокий разбор ГВС, многие потребители полностью опорожняют систему и монтируют в своих домах обычный накопительный бойлер, который при невысоких расходах обеспечивает дом горячей водой.

Распределительная гребёнка

Вторая проблема – как подключить бойлер косвенного нагрева к двухконтурному котлу с использованием гидрострелки. Система представляет собой высокотехнологичное инженерное сооружением, и при малейшей ошибке оно уже не сможет эксплуатироваться с комфортом для потребителя. Это означает, что перед монтажом распределительной гребёнки необходимо провести гидравлические расчёты, вычислить расходы, выполнить рабочий проект и заказать установку системы в подрядной организации.

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Многие потребители задаются вопросом, можно ли к двухконтурному котлу подключить бойлер косвенного нагрева, и как исключить ошибки при установке, пуско-наладке системы. Эксперты в таких случаях рекомендуют придерживаться простых правил, которые исключают необходимость переделки системы в дальнейшем:

• БКН размещается как можно ближе к котельной установке во избежание теплопотерь. При отдалении резервуара от источника нагрева жидкость может поступать в змеевик в таком состоянии, что нагреет воду выше 50 °С.

Правильное размещение БКН рядом с газовым оборудовнаием

• При выборе объёма накопительного резервуара следует учитывать мощность котла. Если газовый агрегат имеет мощность не более 5–8 кВт, он не сможет обеспечивать быстрый нагрев БКН объёмом 200 л. Для правильного подбора параметров оборудования лучше обратиться в проектную организацию.
• При обвязке нужно предусмотреть установку чувствительных термодатчиков, реагирующих на изменение температуры в пределах 0,5–1 °С. В таких случаях повторный нагрев будет равномерным, и исключатся термические удары.
• Циркуляционное оборудование должно быть установлено на байпасе с запорными вентилями. Сам БКН следует также снабдить запорной арматурой и сливным клапаном. Это поможет провести быстрый ремонт и демонтаж системы при её выходе из строя либо выявлении сбоев в работе.

При устройстве такой системы с гидрострелкой в доме площадью свыше 150 м2 необходимо предусмотреть возможность резервирования рабочего оборудования. Это достигается установкой дублирующих водогрейных агрегатов, работающих на том же или альтернативном топливе. Если этого не предусмотреть, при выходе котла из строя существует риск остаться на какое-то время без отопления и ГВС.

Циркуляционный насос на байпасе с запорной арматурой

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Некоторые владельцы частных жилых домов спрашивают, нужен ли бойлер для двухконтурного газового котла в частном доме, и как можно упростить систему. На практике существует возможность организации альтернативной системы ГВС с обвязкой бойлера послойного нагрева и двухконтурного котла. В отличие от классического БКН, где холодные и горячие водные среды могут смешиваться в теле накопительного резервуара, в БПН обеспечивается чёткое разделение жидкости. Такая система имеет следующие достоинства:

• При попадании в накопительную ёмкость холодная вода всегда остаётся внизу, вытесняя горячую в верхнюю точку для первичного забора. Таким образом, при открывании крана горячая вода забирается с верхней части БПН.
• Во время забора ГВС нижние слои параллельно нагреваются и подаются в верхнюю часть резервуара.

Автоматика котла реагирует на колебания температуры – термодатчик установлен таким образом, что при малейшем остывании воды в верхней точке насос обеспечивает подачу теплоносителя на нагрев.

Схема устройства накопительного бойлера послойного нагрева (БПН)

Недостатки горячего водоснабжения с двухконтурным котлом

Обвязка двухконтурного агрегата с БКН далеко не всегда позволяет добиться эффективности и комфортной эксплуатации. В ряде случаев система имеет недостатки:

• Неравномерное распределение потоков в теле резервуара не позволяет добиться стабильной температуры, так как происходит смешивание холодных и горячих потоков.
• Для достижения эффективности приходится тактовать систему путём попеременного включения и выключения насосного оборудования, что приводит к его быстрому износу из-за повышенных пусковых нагрузок.
• При открывании крана для забора ГВС после длительного простоя необходимо подождать до тех пор, пока с подающей магистрали не сойдёт вся остывшая вода.
• Быстрый износ котельного оборудования, так как нагрев теплообменника на втором контуре часто происходит в холостом режиме, без циркуляции жидкости.

В связи с этим, перед принятием решения о монтаже такой системы следует удостовериться в её целесообразности. Если расход ГВС в доме высокий, то БКН значительно повысит эффективность системы водоснабжения. Когда жильцы используют кран горячей воды лишь раз в сутки или реже, необходимость в такой системе отпадает.

БКН в котельной жилого дома

Коротко о главном

Потребители часто спрашивают: «Как подключить бойлер к двухконтурному газовому котлу?» Схема обвязки в данном случае подразумевает использование дополнительных насосов или запорно-регулирующей арматуры. При установке трёхходового клапана обеспечивается автоматическая балансировка потоков путём закрывания и открывания заслонки. Самой эффективной схемой считается сборка и монтаж гидрострелки, которая обеспечивает автономную циркуляцию теплоносителей в двух изолированных контурах. При подключении следует учесть некоторые нюансы. БКН должен располагаться в непосредственной близости от газового оборудования, а циркуляционный насос следует оснастить автоматической системой включения.

А вам когда-нибудь приходилось подключать бойлер косвенного нагрева к двухконтурному котлу в вашем доме? Какую схему использовали и столкнулись ли вы с какими-то сложностями?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Подключение бойлера ГВС к двухконтурному котлу или колонке

РЕКЛАМА

Другие статьи на эту тему:

⇒ Горячее водоснабжение частного загородного дома
⇒ То холодная, то горячая вода идет из котла
⇒ Солнечный коллектор — водонагреватель для дома, бассейна

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые колонки. Система ГВС с таким котлом (колонкой) получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом (колонкой).

РЕКЛАМА

Проточный теплообменник ГВС двухконтурного котла (колонки) начинает греть воду в момент начала разбора воды, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды. Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды — величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают исходя из потребности в горячей воде.

Схема ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам:

• Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень не комфортно.
• При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду. Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
• При каждом открытии водоразборного крана двухконтурный котел или колонка перезапускается, постоянно то включается, то выключается, что сокращает ресурс их работы. Частое перезажигание горелки снижает КПД водонагревателя и увеличивает расход газа. Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Часть воды бесполезно уходит в канализацию.
•  Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям идет то холодная, то горячая вода, а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
• В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла (колонки) в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования.

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Подробнее читайте: «Горячее водоснабжение частного загородного дома»

Но что делать, если двухконтурный котел или колонка уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

1.   Есть вариант приобрести бойлер косвенного нагрева, с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая. В данной статье этот вариант на рассматривается.

2.   В систему ГВС с двухконтурным котлом или колонкой рекомендую установить бойлер послойного нагрева. В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

3.   Или, в схему ГВС, между двухконтурным котлом (колонкой) и потребителями горячей воды, устанавливают электрический накопительный водонагреватель — бойлер. Этот вариант не устраняет всех недостатков работы системы ГВС, но позволяет существенно улучшить комфорт пользования водой.

Самым простым способом улучшить систему ГВС с двухконтурным газовым котлом или колонкой является установка электрического накопительного водонагревателя — электробойлера.

Схема подключения к двухконтурному газовому котлу электрического бойлера ГВС, в качестве накопительной буферной емкости между котлом и потребителями.

Электрический бойлер используют в качестве буферной емкости между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода, прежде чем попасть потребителю, поступает в электрический бойлер. Горячая вода в водоразборные краны подается уже из бойлера.

Электрический накопительный водонагреватель — бойлер служит для хранения запаса горячей воды нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрического ТЭНа. Включением электронагревателя управляет термостат бойлера.

На схеме, на трубе подводки воды из котла в бойлер, установлен блок из двух клапанов — обратного клапана и предохранительного.  Клапаны обычно продаются в комплекте с электрическим бойлером.

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Предохранительный клапан сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды, которое необходимо куда-то утилизировать.

Кроме того, производитель электробойлера предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС, который будет компенсировать изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6 — 8 бар, в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан.  Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Холодную воду из водопровода рекомендуется подавать через фильтр предварительной очистки воды со степенью очистки не менее 200 мкм.

Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется некоторой популярностью из-за своей простоты и меньшей стоимости. В схеме нет циркуляционного насоса, можно использовать обычный электрический бойлер, количество арматуры для обвязки также минимально. Но работа системы ГВС с буферным электробойлером имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 ^оС, (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Во — первых, это довольно значительное потребление электроэнергии на подогрев воды. Электроэнергия расходуется для компенсации тепловых потерь (охлаждения воды) при хранении горячей воды в бойлере, а также на нагревание той части воды, которая поступает из котла в бойлер холодной.

Часть воды из котла в бойлер поступает холодной. Это происходит в период запуска режима ГВС котла при каждом открытии водоразборного крана, а также в случае тактования котла. Кроме того, холодная вода из котла в бойлер подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия расходуется также на догрев воды, если термостат бойлера настроен на температуру выше 60 ^оС.

Второй недостаток состоит в том, что режим ГВС котла по прежнему включается при каждом открытии водоразборного крана. Тактование котла не устраняется, а только становится незаметным для потребителя. Все это, как уже указывалось выше, сокращает ресурс работы котла, а частое перезажигание горелки снижает КПД котла и увеличивает расход газа.

Некоторые хозяева считают выгодным включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В третьих, сохраняется зависимость напора в трубах ГВС от расхода воды, так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине, при открытии второго водоразборного крана, температура воды в первом смесителе может меняться, хотя и не так сильно.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 15-30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт., максимальный внешний диаметр 285 мм., и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет. Емкости бака достаточно для пользования горячей водой, нагретой даже без участия котла.

Купить по самой низкой цене на Я-Маркет:

• • Thermex Ultra Slim IU 50 литров
  • Thermex Ultra Slim IU 30 литров
  • Thermex IC 15 U 15 литров

Бюджетный вариант Термекс Drift 15 U на 15 литров с баком из нержавеющей стали, с одной ступенью мощности ТЭНа 1,5 кВт. Внешние размеры 260х260 мм., высота 458 мм. Благодаря верхней подводке, бойлер можно устанавливать как на стену, так и на пол под котлом.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

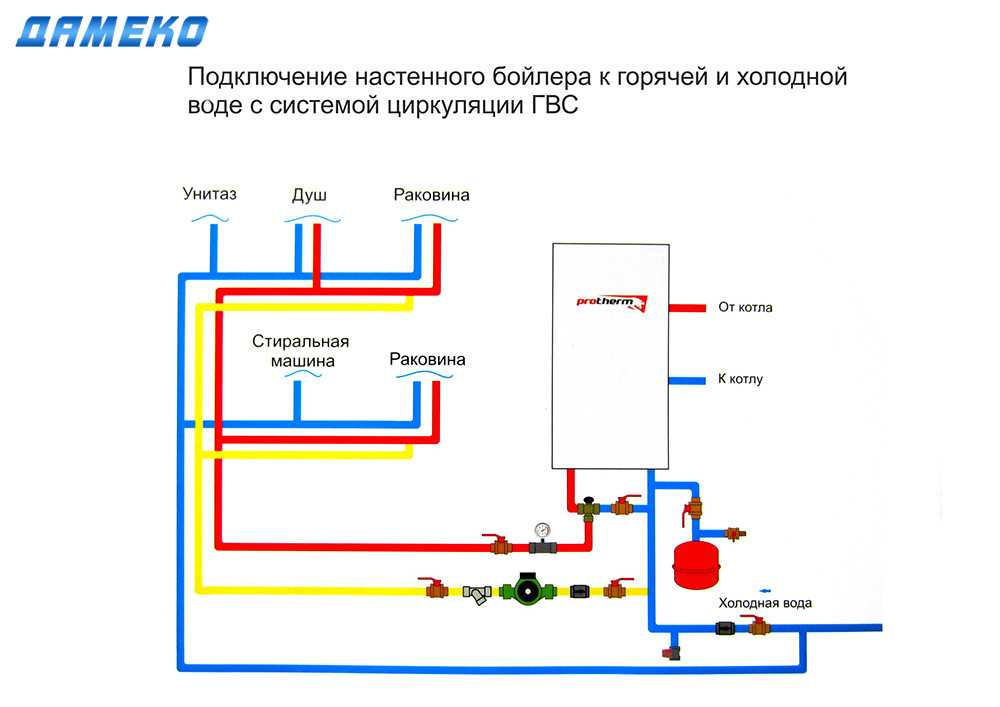

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды, а также рекомендации по выбору оборудования.

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Товары для дома

⇆

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется  почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю.  При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и  расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя.  Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на страницу 2:

Читать страницу: Страница 1, Страница 2

Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и ГВС решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения.

Содержание статьи:

• Устройство котла для обслуживания двухконтурных
  • Типы газовых горелок для двухконтурных котлов
  • Разновидности теплообменников газовых агрегатов
  • Блок автоматики или управления котлом
• 2
• 2 Принцип работы и особенности
• Схема работы двухконтурного котла
• Виды исполнения газовых котлов на два контура
• Достоинства и недостатки двухконтурных устройств
• Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника у него два, их в технической терминологии называются первичными и вторичными.

Первый, т.е. первичный теплообменник, расположенный непосредственно в зоне горения факела. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Для понимания особенностей устройства газовых котлов двухконтурной разновидности остановимся подробнее на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
• Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая — основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как они помимо отвода дыма еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все такие модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки для получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых используется битермический теплообменник сложной конфигурации вместо сдвоенного система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Пониженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологических процессов, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и отопительного контура

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

• Экономичный расход топлива. Направление для сравнения — использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
• Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами имеются и недостатки:

• Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
• Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена ​​автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его только в режиме нагрева воды для бытовых нужд, что является удобством и экономичностью по сравнению с покупкой отдельных агрегатов.

Расскажите о том, как выбрать двухконтурный газовый котел для обустройства собственного дома/квартиры/дачи. Что стало для вас решающим критерием в вашем выборе? Делитесь полезной информацией по теме, фото в блоке ниже, задавайте вопросы.

Установка бойлера косвенного нагрева

• Как устроен бойлер косвенного нагрева?
• Выбор системы
• Схема установки бойлера косвенного нагрева
• Установка бойлера косвенного нагрева
• Секреты установки
• Видеоматериал

Комфортное проживание в частном доме или в загородном коттедже невозможно представить без бесперебойной подачи горячей воды. Помогут выполнить задачу: проточный отопительный прибор, двухконтурный котел или накопительный бойлер. Однако все эти устройства имеют массу недостатков, поэтому, если в вашем доме есть отопительный котел, но нет горячей воды, бойлер косвенного нагрева (БКН) идеально дополнит существующий отопительный прибор и обеспечит горячей водой все домочадцы и бытовые нужды. Устройство настолько простое, что его можно изготовить даже самостоятельно, а принцип работы позволяет интегрировать его в любой тип отопительной системы. Осталось только разобраться, как установить бойлер косвенного нагрева, так как от правильно выбранной схемы подключения напрямую зависят его производительность и тепловая мощность. В статье мы рассмотрим не только преимущества и недостатки БКН, но и остановимся на некоторых вариантах его установки.

к оглавлению ↑

Как устроен бойлер косвенного нагрева?

Принцип работы устройства основан на передаче тепла. Конструкция БКН состоит из двух контуров: один из них подключается к котлу отопления, а другой к водопроводу. Вода в котле нагревается за счет постоянной циркуляции горячего рабочего тела внутри контура теплообменника.

Важно! Котел оснащен термостатом с системой управления и датчиком температуры для повышения энергоэффективности и контроля процесса. Коммутационный блок позволяет БКН работать с высокотехнологичными отопительными приборами.

Котел Преимущества:

• Независимость от электричества и газа. Котел напрямую подключен к котлу, поэтому он не использует дополнительную энергию.
• Высокая эффективность при низких затратах.
• Возможность подключения любого количества потребителей.
• Долгий срок службы. Благодаря продуманной конструкции котел может прослужить 10-15 лет.
• Универсальность. Агрегат можно использовать не только с котлом отопления, но и с другими источниками тепла.
• Безопасность. Принцип действия и конструкция БКН исключает контакт воды с теплоносителем.
• Возможность обустройства недорогой системы утилизации. Благодаря тому, что в устройстве предусмотрена рециркуляция, вода нагревается моментально: как только вы повернете вентиль в любой точке водозабора, тут же польется горячая вода.

Минусы

Но как и вся бытовая техника, бойлер имеет свои недостатки:

• Первичный нагрев воды длится более 1,5 часов.
• Размеры устройства таковы, что для его установки необходимо отдельное помещение.
• Высокая стоимость БКН. Цена бойлера выше, чем на обычные газовые и электрические водонагреватели.
• Необходимость дополнительных вложений при установке бойлера косвенного нагрева.

к оглавлению ↑

Выбор системы

При выборе котла следует обращать внимание на такие критерии.

Область применения и способ установки

В зависимости от объема и расположения водонагреватели делятся на:

• Напольные. Бак большой, он предусмотрительно установлен на несущих элементах. Объем напольного обогревателя может быть от 200 до 1500 литров.
• Настенный. Малые бойлеры устанавливаются рядом с котлом на монтажных кронштейнах. Объем настенных БКН от 30 до 200 литров.

Важно! Планируете разместить котел на стене, обшитой гипсокартоном? Для проведения этой работы нужно знать некоторые нюансы. Подробную информацию можно найти в нашей статье. «Как повесить водонагреватель на гипсокартон».

Мощность теплообменника

Этот параметр выбирается исходя из того, будет ли система отопления подключена к этому оборудованию, сколько человек проживает в семье. Выбор мощности устройства также зависит от площади дома и от количества точек водозабора.

Размер и форма устройства

Выбор размера бака БКН зависит от следующих факторов:

• Полезный расход жидкости.
• Количество подключенных потребителей.
• Количество установленной сантехники (смесители, ванна, унитаз)

Консультация:

• Для расчета необходимого объема бака учитывайте расход воды на человека — до 90 литров. Следует учитывать, что расход теплоносителя (воды) не должен превышать 35-38% от общего объема воды, проходящей через котел.
• Так как мощность БКН ограничена, в некоторых случаях может возникнуть необходимость использования нескольких баков отопления, например: один на отопление, другой на бесперебойную подачу горячей воды.
• Некоторые модели бойлера оснащены ТЭНами, что позволяет использовать эти устройства в теплое время года как обычный накопительный электрический водонагреватель.

Важно! Использование любых бытовых приборов должно быть безопасным для жизни и здоровья человека. При установке котла с ТЭНом в помещениях с повышенной влажностью следует внимательно изучить вопрос установки в них электрических розеток. В решении этой проблемы вам поможет наша статья. «Розетки в ванной».

к оглавлению ↑

Схема установки бойлера косвенного нагрева

Существует 4 основных схемы подключения БКН:

1. Подключение через трехходовой регулирующий клапан.
2. Гидравлический контур (с двумя насосами).
3. Путь гидравлической стрелы.
4. Метод рециркуляции.

Прежде чем перейти к описанию схем установки бойлера косвенного нагрева в систему отопления, познакомим вас с основными принципами правильной работы устройства:

• Холодная вода обязательно подается снизу, а вывод нагретой жидкости осуществляется через верхний патрубок.
• Для конвекции вода должна двигаться сверху вниз.
• Точка рециркуляции должна находиться в центральной части бака.
• Нижняя точка котла должна быть ниже верхнего расположения котла и радиаторов.

Важно! Следуя вышеизложенным принципам, можно добиться максимального КПД и повысить КПД котла.

Схема установки котла с использованием трехходового клапана

Этот способ используется при обвязке одноконтурного котла и БКН. Схема подключения подходит как для настенных, так и для напольных приборов.

Особенности схемы установки бойлера косвенного нагрева с трехходовым клапаном:

• Для использования данного способа необходимы следующие элементы: циркуляционный насос, который будет перемещать охлажденную воду из магистрали ГВС в водопроводную отопитель и расширительный бачок.

Важно! Расширительный бак нельзя использовать для системы отопления, так как он выдерживает температуру до 70 градусов, а в системе отопления температура технической воды может достигать 120 градусов.

• Для корректной работы схемы необходима тонкая настройка термостата. Если максимальная температура воды в водонагревателе превышает температуру жидкости в контуре отопления, то будет нагреваться только вода в водонагревателе, а в систему отопления очередь не дойдет, так как максимальный уровень жидкости температура в котле никогда не будет достигнута.
• Данная схема в основном используется при повышенном потреблении горячей воды. При организации отдельного отопительного контура для подключения теплообменника можно добиться максимальной производительности.

Важно! Если в вашем регионе жесткая вода, то используйте схему одноконтурный котел + БКН с вентилем, потому что внутренние части и узлы двухконтурного котла очень быстро ломаются при длительном контакте с очень жесткой водой.

Суть метода применения трехходового клапана:

• Главным в паре «бойлер-водонагреватель» является бойлер.
• При температуре воды ниже порогового значения поступает сигнал от термостата и открывается клапан, направляющий потоки жидкости от котла к теплообменнику.
• После нагрева воды в котле трехходовой клапан перенаправляет рабочую жидкость в магистральную ветку отопления или ГВС. При этом система горячего водоснабжения имеет приоритет.

Система с двумя циркуляционными насосами

Гидравлический метод подключения представляет собой усовершенствование клапанного контура, поскольку теперь за движение жидкости в каждом контуре отвечает отдельный насос. Благодаря этому установка трехходового клапана просто не нужна. Котел и бойлер монтируются параллельно, а взаимодействие между ними обеспечивается насосами. При этом циркуляционное устройство патрубка нагревателя монтируется до места врезки насоса котла, благодаря чему приоритет остается за котловым контуром.

Важно! Чтобы избежать контакта между двумя потоками жидкости, требуется обратный клапан после каждого насоса.

Суть гидравлического метода:

• Управление насосом обеспечивается датчиком температуры водонагревателя.
• При активации линии горячей воды система отопления отключается.
• Вода очень быстро (20-40 минут) нагревается до максимальной температуры, после чего включается отопительная линия.
• В период нагрева воды температура батарей не успевает упасть до критической отметки.

Важно! Если система в вашем доме имеет два отопительных узла, то гидравлическая схема для установки бойлера косвенного нагрева будет очень удобна в такой громоздкой системе. В этом случае дополнительный котел будет периодически переключаться на работу с бойлером.

Гидравлическая стрела

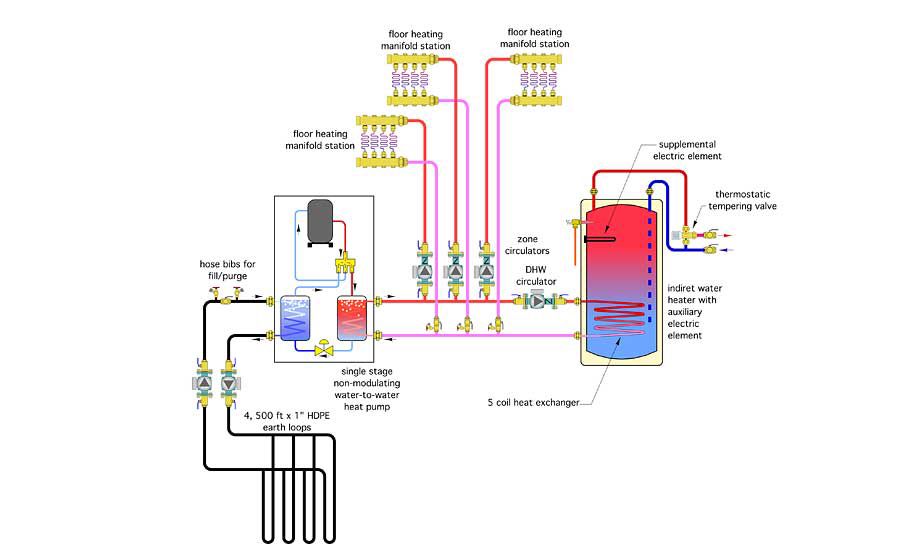

В многоконтурном отоплении гидрораспределитель используется совместно с насосами для балансировки потоков жидкости. Этот способ актуален, если нужно обогреть значительную площадь (более 80 кв. м) и система отопления сильно разветвлена, то есть состоит из нескольких независимых контуров: теплый пол, радиаторы, горячее водоснабжение. Гидрострелка в этом случае позволяет уравнять напор и расход воды во всех контурах.

Применение рециркуляции при установке котла

Основным преимуществом БКН по сравнению с электрокотлом является возможность рециркуляции горячей воды. Другими словами, горячая вода постоянно движется по отдельному контуру, соединяющему котел и точки водозабора. Благодаря этому нет необходимости сливать холодную воду каждый раз, когда вы включаете кран. Однако метод рециркуляции возможен только в том случае, если изготовитель предусмотрел в котле отдельный третий вход, через который будет производиться рециркуляция жидкости.

Для реализации системы рециркуляции необходимы следующие элементы:

• Обратный клапан, предотвращающий попадание горячей воды в систему с холодной жидкостью при высоком давлении в агрегате.
• Предохранительный клапан, предохраняющий котел от повреждений из-за скачков давления.
• Автоматический воздухоотводчик. Необходимо удалить воздух в системе.
• Расширительный бак, который стабилизирует давление в системе горячего водоснабжения при закрытых вентилях.

к оглавлению ↑

Установка бойлера косвенного нагрева

Установка бойлера косвенного нагрева должна выполняться в соответствии с инструкциями производителя. Настенные устройства следует вешать на стену, а напольные – на пол.

Важно! Монтаж БКН ничем не отличается от крепления обычного электроводонагревателя, единственный, но очень важный момент – входной и выходной патрубки подвода и отвода теплоносителя должны быть направлены в сторону котла. В противном случае обвязка котла получится «кривой», что повлияет на работоспособность системы.

Большинство БКН предназначены для подключения к системе водоснабжения с рабочим давлением не более 6 бар, в противном случае необходима установка редуктора.

Важно! Для монтажа настенного варианта котла основанием для крепления должна быть несущая стена здания.

Остальная часть установки котла выполняется по следующему алгоритму:

1. Определить местонахождение котла. Наиболее удачной будет площадка возле котла на расстоянии 50 см от пола. Отметьте точки крепления котла.
2. Отключить подачу воды к подъезду дома (квартиры).
3. Закрепите котел в подходящем месте.
4. Установить трехходовой и обратный клапаны или циркуляционный насос.
5. Две трубы подключить к системе отопления котла, а две к системе горячего водоснабжения.
6. Установить группу безопасности котла и запорную арматуру на входе и выходе БКН.
7. Обвязка трубопроводов горячей и холодной воды.
8. Подайте воду в систему и проверьте ее работоспособность.

Важно! При подключении водонагревателя особое внимание уделите герметизации соединений. Используйте для этого паклю и специальную пасту.

к оглавлению ↑

Секреты установки

Чтобы не ошибиться при установке водонагревателя, следуйте советам специалистов:

• Установите бойлер как можно ближе к котлу. При настенном монтаже нижняя часть БКН должна быть выше верхней плоскости отопительного прибора.
• Правильный монтаж котла предполагает не только установку агрегата по всем ГОСТам, но и настройку его в соответствии со всеми рекомендациями производителя. Важно соблюдать правило, чтобы заданная температура котла превышала заданное значение термостата. В противном случае котел не перейдет на работу с системой отопления.
• При установке водонагревателя очень важно не перепутать направление потока теплоносителя в БКН. Если это требование не выполняется, производительность котла снижается, а затраты на электроэнергию возрастают. При неправильном подключении циркуляционного насоса может появиться повышенный уровень шума, что приведет к снижению срока службы устройства.
• Обязательно установите обратный клапан на подающей линии, иначе — нагретая вода будет беспрепятственно поступать обратно в водопровод.
• Не экономьте на установке вентилей. Установите его на секции входа и выхода жидкости, а также на охлаждающую жидкость. Это даст возможность демонтировать устройство, не перекрывая подачу воды в дом, и не сливая жидкость из системы.
• Категорически запрещается устанавливать обратный клапан вместо предохранительного устройства, так как это небезопасно. После установки котла обязательно проверьте работу предохранительного клапана, так как от исправности этого элемента зависит ваша безопасность.
• Бойлер косвенного нагрева должен быть заземлен во избежание поражения электрическим током. При использовании комбинированного БКН необходимо установить дополнительное устройство защитного отключения.
• Блок лучше подключать к сети отдельной линией, при этом использовать дополнительные групповые переключатели.
