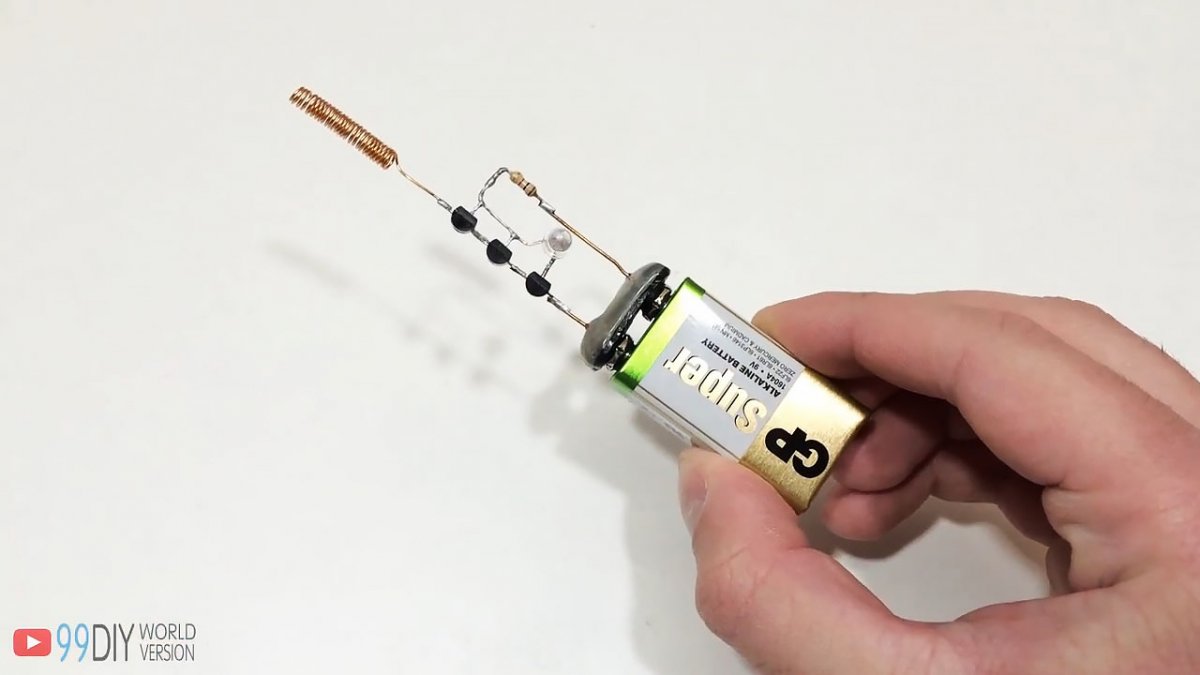

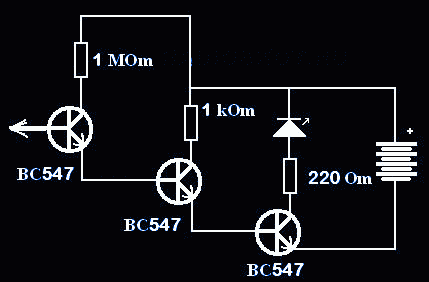

Детектор скрытой проводки своими руками

Большинство тех, кто осуществлял монтаж электропроводки, занимался прокладкой проводов в стенах помещений, сталкивался с тем, что находил провода, которые не заметны невооруженным глазом. Может сложиться простая ситуация, когда во время сверления стены дрель попадает на провод. Все начинает искриться, отдельные элементы перестают работать.

Найти выход из таких ситуаций может простой детектор скрытой проводки.

Среди существенного разнообразия схем детекторов на страницах интернета, можно заметить достаточно простое устройство, которое довольно надежно зарекомендовало себя в практической деятельности. Детектор проводки, играющий роль искателя скрытой проводки,сделан на основе логической микросхемы К561ЛА7, которая является аналогом К561ТЛ1, и снабжен индикацией звука.

Схема детектора:

О составляющих, которые имеет детектор.

Резистор R1 необходим для того, чтобы защищать микросхему К561ЛА7 от действия высокого напряжения статического электричества, но как показала практика, его можно и не использовать. Антенной детектора служит часть простого медного провода с произвольной толщиной.

В основном, нужно, чтобы он не стал прогибаться под собственной массой, то есть имел достаточно большую жесткость.

Чувствительность устройства определяет длина антенны детектора. Высокая чувствительность достигается путем применения антенны длинной от пяти до десяти сантиметров.

По мере приближения антенны к электрической проводке детектор издает характерное трещание. Для того, чтобы уменьшить чувствительность детектора, соответственно, уменьшают длинну антенны.

С помощью такого детектора скрытой проводки, еще достаточно комфортно определять положение лампы, которая перегорела в гирляндах на елке, ибо рядом с ней трещания не слышно.

Индикатором в данной конструкции, является пьезоизлучатель ЗП-3, который включен по мостовой схеме, что обеспечивает повышенный уровень громкости специфического звука при нахождении проводки.

Детектору не нужна никакая наладка, и при правильно осуществленной сборке и нормально работающих элементах, начинает действовать моментально. Питается прибор от батареи крона напряжением девять вольт или от нескольких миниатюрных элементов дискового типа от часов. Количество тока, который потребляет детектор скрытой проводки сделанный своими руками, достаточно несущественно.  Прибор потребляет малое количество энергии благодаря чему прибор может работать длительное время.

Детектор скрытой проводки своими руками

Зачастую мы сталкиваемся в своей жизни с такой проблемой, как скрытая электропроводка в квартире. Вам понадобилось проделать отверстие в стене, чтобы повесить зеркало, часы или полку, и в этот момент произошла неприятность – в стене все начало искрить, и свет в помещении погас. В чем же дело? Дело в том, что при сверлении вы задели провод, который идет под стеной к лампе. И теперь придется чинить испорченный провод. А этого можно было легко избежать, используя специальный детектор скрытой электропроводки. Покупать такой прибор в магазине не обязательно, потому что его можно сделать своими руками дома из подручных средств. Рассмотрим далее, как можно сделать детектор скрытой проводки своими руками.

Способы, с помощью которых можно узнать, где именно проходит электропроводка в квартире

Есть несколько способов, благодаря которым можно легко распознать скрытую электропроводку. Например:

• если есть такая возможность, заглянуть в техническую документацию вашей квартиры, в которой должна быть схема разводки электрики
• можно предугадать схему прокладки проводки, обратив внимание на расположение распределительной коробки, а также на то, каким образом от нее идут провода к розеткам и выключателям. В случае, когда проводка делалась опытным и грамотным электриком, прокладка кабелей происходит под прямым углом, потому что так заложено в стандартах
• очень хорошо, если вы сами делали ремонт в квартире, и разводкой электричества занимались тоже сами, поскольку необходимости в детекторе у вас не будет

Но бывает, что проводку проводил неквалифицированный мастер, который ради экономии метров провода разводил их по коротким путям. В таком случае, конечно же, не обойтись без специальных средств для поиска скрытой проводки.

В магазине можно найти различного рода поисковики для проводов. Обычно их называют детекторами скрытой проводки. Искатели бывают двух типов:

• низкий класс поиска – они, как правило, настроены на источник электромагнитного излучения, то есть на провода, которые находятся под напряжением
• высокий класс поиска – они наиболее точные и могут найти провода, которые не снабжены на момент поиска электричеством, то есть они настроены просто на выявление самого провода

Прибор низкого класса обычно стоит гораздо дешевле. Поэтому, чтобы вообще сильно не тратиться на покупку таких приборов, можно сделать детектор своими руками. Для домашнего использования его вам будет вполне достаточно.

Схема устройства и материалы для изготовления искателя

Мы предлагаем вам к рассмотрению самую простую схему сборки устройства поиска скрытой проводки. Для того чтобы самостоятельно собрать простой детектор скрытой электропроводки, вам потребуются детали, которые вы без проблем сможете найти среди своего домашнего арсенала, или за копейки приобрести в магазине радиотехники. Перечислим вам все необходимые материалы:

• микросхема К561ЛА7
• батарейка «Крона» на 9 В
• резистор мощностью 1 МОм
• пищалка (пьезоизлучатель или звуковой/световой датчик)
• медный стержень (или проволока одножильная) длиной от 5 до 10 см
• кусок картона
• иголка (для прокалывания отверстий)
• паяльник (мощностью не больше 25 Ватт)
• короб или деревянная линейка

Рассмотрим подробнее все эти материалы, а также механизм сборки такого устройства. Основной элемент здесь – это советская микросхема. Она чувствительна к электромагнитному и статическому полю, которое исходит от проводников электрической энергии или каких-либо электронных устройств. От повышенного электростатического поля схема будет защищена резистором. Чувствительность самого прибора определит длина антенны. В качестве антенны мы используем одножильный медный провод, длина которого не должна превышать 10 см. Если длина будет больше, то существует вероятность так называемого самовозбуждения микросхемы, в результате чего прибор будет неточно указывать нам впоследствии на наличие провода в том или ином месте.

Есть один нюанс, который следует учесть. При подборе длины антенны детектора, нужно всегда проверять, чтобы она реагировала только на электрический кабель. То есть необходимо постоянно подносить искатель к предметам, пока реакция антенны не будет производиться только на электропровод.

В списке материалов вы обнаружили так называемую пищалку, звуковой датчик, или как его профессионально называют – пьезоэлемент. Также можно использовать светодиодный элемент. Этот элемент необходим нам будет для восприятия на слух электромагнитного поля, а светодиодный датчик будет светом указывать на место, где располагается провод. Впоследствии, когда мы будет работать с детектором, при обнаружении им напряжения в проводе, он будет издавать характерный треск. Такую пищалку можно найти в старом тетрисе, тамагочи или часах.

Схема у нас будет питаться от батарейки крона, с напряжением 9 Вольт. Далее займемся навесным монтажом – берем картон, прикладываем к нему микросхему ножками вниз и под каждой ножкой с помощью иголки делаем отверстия, всего их должно получиться 14, по 7 штук с каждой стороны схемы. После мы продеваем все ножки микросхемы через это отверстие и загибаем их. Таким образом, мы надежно закрепили ИМС (интегральная микросхема) на картоне, впоследствии нам будет проще с пайкой проводов.

Далее наступает самый сложный и важный момент – соединение всех элементов

Здесь необходимо использовать паяльник не больше 25 Ватт, иначе схема может перегреться. Приступаем к сборке:

Изначально перед работой, надо подготовить план-схему, на которой вы подробно пропишете все элементы и моменты их соединения. Микросхема, а точнее ее контакты, лучше всего пронумеровать от 1 до 14, начиная слева направо, при условии, что паз торца схемы будет наверху. И далее производим последовательно все соединения:

• соединяем батарейку выход «+» с ИМС (интегральная микросхема) к контакту № 14
• соединяем батарейку выход «-» с контактом № 7
• соединяем резистор с медным стержнем (или проволокой) к контакту схемы № 1 и № 2 параллельно
• соединяем пьезоизлучатель (датчик звука или светового индикатора) с контактом № 4 одним проводком напрямую
• соединяем пищалку с контактами №3, 5 и 6 вторым проводом

Далее всю получившуюся конструкцию необходимо аккуратно расположить в каком-либо удобном коробе или на деревянной линейке.

Если вы исполнили все рекомендации по сборке, то схема должна заработать сразу. А для того чтобы детектор не работал постоянно, можно подключить тумблер, расположив его между батарейкой и схемой.

Детектор поиска напряжения сети готов. Благодаря всем этим несложным действиям вы, не потратив лишних средств и времени, смогли создать для себя своими руками домашнее устройство для поиска скрытой проводки. Его вы можете использовать теперь всегда, когда соберетесь повесить в своей квартире что-нибудь, или просто захотите поменять электропроводку. Самодельный детектор без проблем поможет вам правильно делать отверстия в стене, чтобы не повредить провода.

Радиосхемы. — Детектор скрытой электропроводки

 материалы в категории

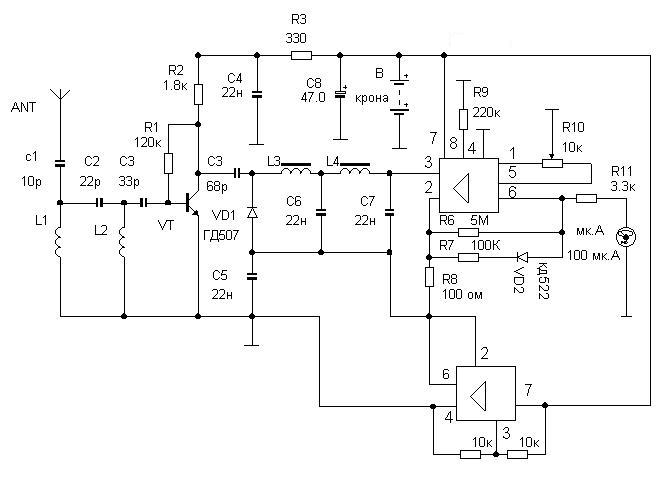

Искатель скрытой проводки

Детектор электропроводки может быть незаменим при проведении ремонтных работ в доме- особенно если вдруг, к примеру, есть необходимость сверлить стену.
Ведь на месте сверления может оказаться спрятанная электропроводка да еще и под напряжением!
Так-же данный детектор может быть полезен и при поиске неисправности в электропроводке.

Схемы устройств показаны ниже:

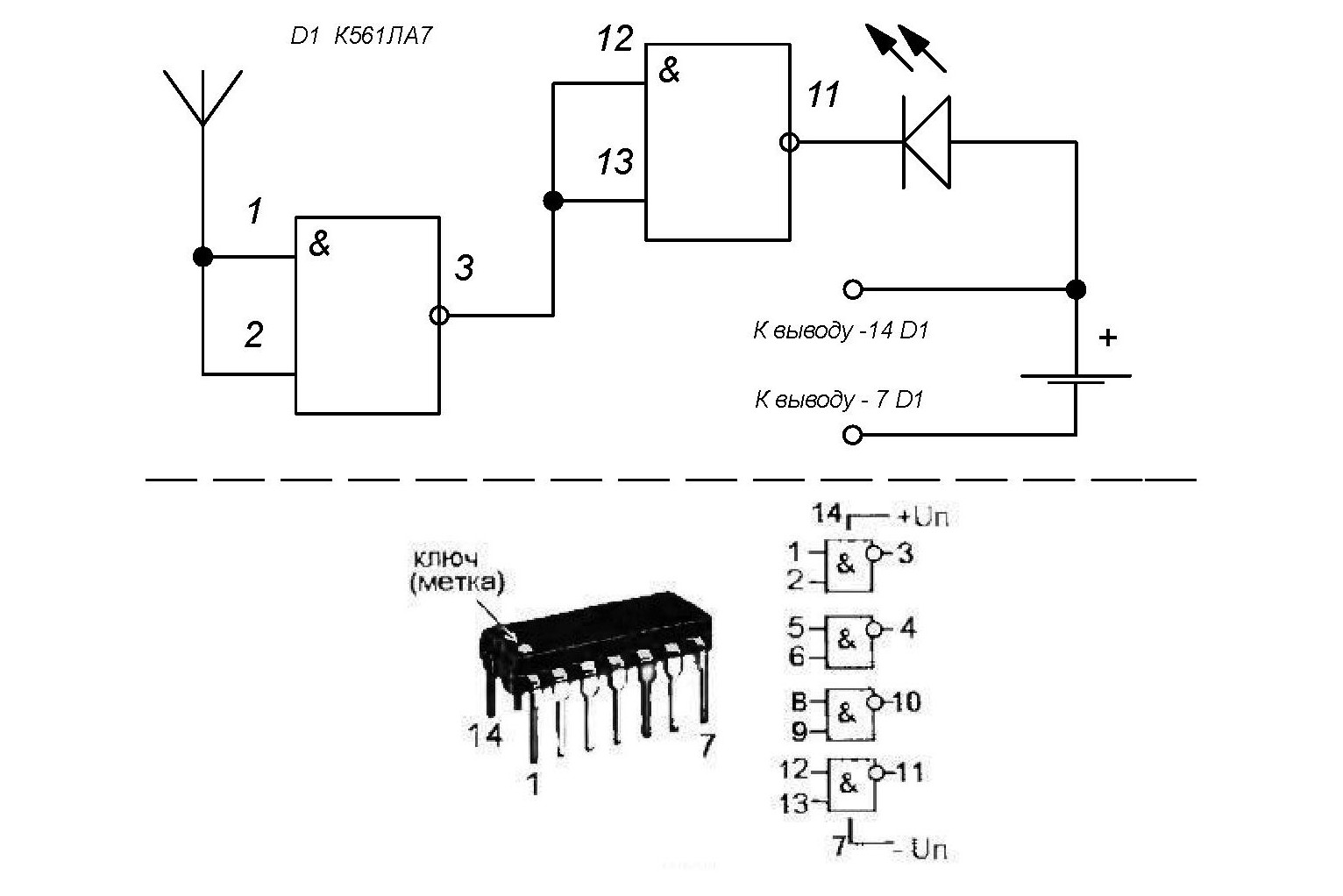

Схема первая- самый простая

Схема чрезвычайно простая- содержит всего одну микросхему и источник питания (батарейка типа «крона»).
При приближении антенны к электропроводке детектор издает характерный треск.
Резистор R1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества, но, как показала практика, его можно и не ставить. Антенной является кусок обычного медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5…15 см.
По отзывам: таким устройством очень удобно определять местоположение перегоревшей лампы в елочной гирлянде: возле нее треск прекращается. Пьезоизлучатель типа ЗП-3 включен по мостовой схеме, что обеспечивает повышенную громкость «треска».

Схема вторая

Эта схема уже более сложная и имеет не только звуковую но и световую индикацию.
В цепи светодиода VD1 токоограничивающего резистора нет. так как микросхема DD1 (К561ЛА7) с этой функцией хорошо справляется сама.

Сопротивление резистора R1 должно быть не менее 50 МОм.

Есть еще один интересный вариант для применения этой схемы: её можно использовать как измеритель окружающего статического потенциала.

Какая от этого польза: устройство может реагировать на движение человеческого тела. Положив такое устройство в сумку, получим автономное охранное устройство, выдающее световые и звуковые сигналы, если с сумкой или около нее происходят какие-либо манипуляции.

Для этого потребуется небольшая переделка: нужно убрать резистор R1 из схемы и увеличить длину до 70…100 см.
Провод для антенны можно использовать любой а для компактности просто его свернуть.

Обсудить на форуме

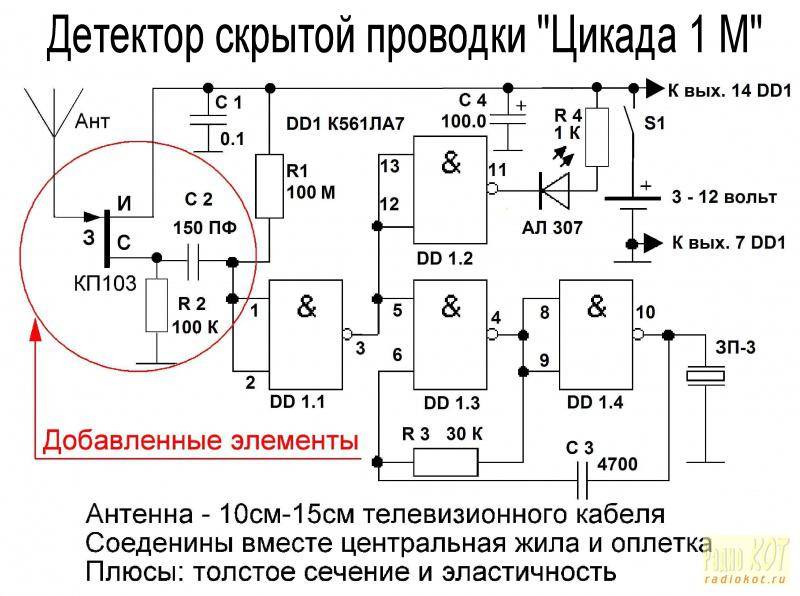

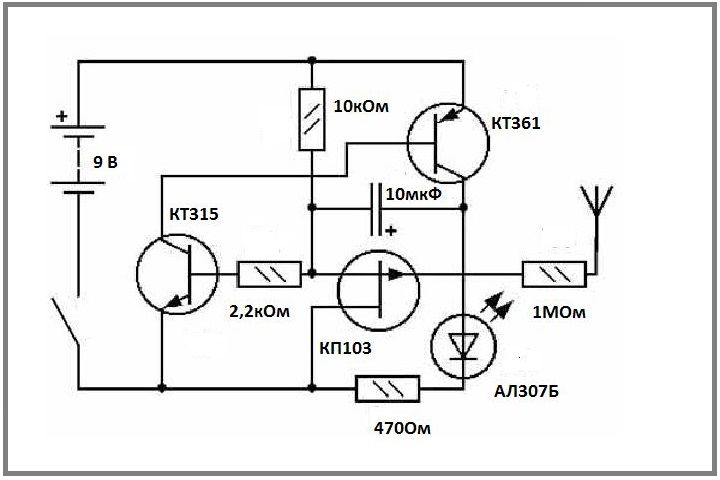

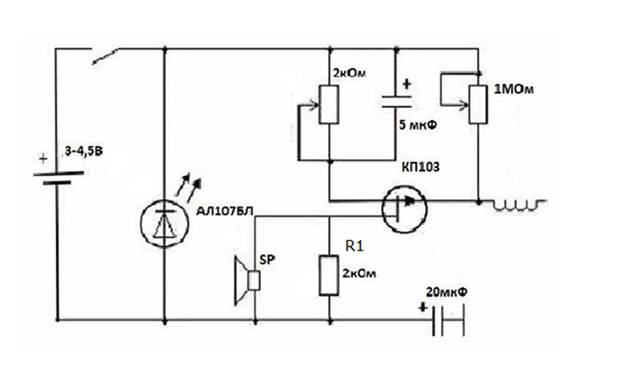

Детектор скрытой проводки «Цикада — 1М»

Содержание / Contents

Решил добавить немного креатива, и вставить прибор в пустой флакон от шарикового антиперсперанта.

В связи с простотой схемы, печатную плату решил не делать, а все монтировал на спинке и брюшке микросхемы. Для питания схемы решил использовать Li-Ion аккумулятор от старой батареи нетбука и контроллер заряда на tp4056 с Али Экспресса.

Пошел процесс сборки и утрамбовки всего содержимого в корпус.

Прибор видит приблизительно на 30 — 50 мм в стене. Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться.
Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Чип К561ЛА7 (4 логических элемента «2И-НЕ») можно заменить импортным 4011.

Есть в схеме особенный высокоомный резистор R1. Я поставил 100 МОм. На радиорынке такого номинала не было, поэтому пришлось сделать небольшой «баянчик» из резисторов. Номинал меньше ставить не рекомендую – уменьшится чувствительность.

В качестве звукового излучателя можно применить любой пьезокерамический излучатель типа ЗП-3, ЗП-1 и т.д.
Для транзистора КП103 наиболее вероятная замена КП303 при изменении включения (он с каналом n-типа).
КП103 (p-канал) = 2N3329, J174, J175, J176, J177, MMBF5460.
КП303 (n-канал) = 2N3823, J210, J211, J212, MMBF4392.
Как будут работать в данной схеме — надо экспериментировать, проверять.

Жена, наслушавшись «чириканья» прибора во время тестирования, предложила назвать прибор «Цикада — 1». Возражений не было. Лишь добавил в конце литеру «М» — модифицированная схемка-то!

Это моя первая статья на Датагоре, хотя осветить некоторые свои поделки хотелось давно. Надеюсь, изложенная информация окажется полезной.
Всем — работающих схем! Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.

14. 01.19 изменил Datagor. Добавлено видео в работе.

Детектор обрыва провода

Идентификация и обнаружение обрыва провода Внутри стены или внутри пластиковой изоляции очень сложно. Здесь простая схема детектора обрыва провода, разработанная с IC CD4069 (CMOS Hex инвертор) и визуальным светодиодным индикатором, звуковым индикатором зуммера.


Используя эту простую схему обнаружения обрыва провода, мы можем определить точное местоположение обрыва провода (примечание: он наиболее подходит только для проводов, несущих переменный ток), эта схема обнаруживает электромагнитное поле (ЭДС), создаваемое несущим проводом переменного тока. при обрыве эта цепь не производит звукового и визуального оповещения.

Необходимые компоненты

1. IC CD4069
2. Зуммер 5В
3. Светодиод зеленый, каждый красный
4. Транзистор BC547
5. Диод 1N4007
6. Резистор 1 МОм, 10 кОм, 220 кОм, 470 кОм, 330 Ом, 1,2 кОм каждый
7. Переменный резистор 20 кОм
8. Конденсатор 100 нФ, 470 пФ каждый
9. Аккумулятор 9В

Строительство и работа

IC CD4069 — это устройство, состоящее из шести схем КМОП-инвертора, оно имеет 14 контактов и доступно в различных корпусах. Эта ИС может использоваться для всех инверторных приложений общего назначения. Эти схемы инвертора используются здесь для генерации сигнала частотой до 1 кГц.

В этой схеме резистор R3, R4 и конденсатор C2 помогают микросхеме CD4069 генерировать сигнал, и он подается на элемент зуммера, он становится активным при обнаружении ЭДС на испытательном проводе, два светодиода подключены к контакту 12 CD4069 через транзистор BC547. Здесь этот Q1 действует как переключатель и заставляет LED1 светиться при обнаружении ЭДС и заставляет LED2 светиться при отсутствии ЭДС.

Эту схему следует использовать с проводом идеальной длины (примерно 15 см со спиралью), и она действует как антенна, обнаруживающая ЭДС, чувствительность этой схемы можно изменять с помощью переменного резистора VR1. Этот антенный провод не должен напрямую соприкасаться с источником переменного тока высокого напряжения, вы должны быть в безопасности при тестировании источника переменного тока и не прикасаться к проводу питания голыми руками.

| Проекты самодельных схем

В сообщении объясняется простая бесконтактная схема трассировки кабеля, которую можно использовать для обнаружения неисправностей в длинных намотанных кабелях и пучках проводов без физического контакта.

Концепция схемы

Зачем тратить 100 долларов на покупку прибора для трассировки кабеля, когда легче разработать его, потратив менее 10 долларов!

Этот вид трассировщика обычно используется телефонными механиками или электриками при укладке, замене или подключении любого элемента, для которого требуются длинные кабели, например домофон или охранное телевидение.

Схема бесконтактного беспроводного устройства для отслеживания кабеля, показанная на схеме, состоит из двух блоков. Первый блок содержит мультивибратор с выходным сигналом 4 В размах на частоте 5 кГц (прибл.) и известен как передатчик.

Второй блок состоит из чувствительного усилителя с емкостным входом для обнаружения тона передатчика.

Он также имеет магнитный датчик для обнаружения магнитных силовых линий, несущих 240 В от силовых кабелей, и известен как приемник.

Кроме того, индуктивная петля схемы сделана из провода определенной длины для обнаружения паразитных сигналов от силовых кабелей. Таким образом, если один детектор не может обнаружить сигнал, второй обнаружит его.

Работа схемы

Эта бесконтактная схема локатора кабеля может управлять светодиодом мощностью 3 Вт. Однако будьте предельно осторожны при настройке схемы, так как поспешное или неправильное выполнение может привести к повреждению светодиода.

Теперь добавьте 10R к расходу и крепко держите пальцами. Убедитесь, что он не нагревается, и следите за напряжением на резисторах. Каждый 1 В соответствует 100 мА.

Это приведет к правильной работе схемы. Также будьте осторожны, чтобы не обжечь палец, так как перегрев и неправильное удерживание могут привести к короткому замыканию.

Мультивибратор BC557 обладает соотношением меток к пространству и имеет 22 и 33 кГц по сравнению с 100 и 47 кГц, которые дают соотношение примерно 3: 1. BD679 находится во включенном состоянии около 30% времени.

Это на самом деле приводит к более яркому выходу и потребляет около 170 мА. С помощью измерителя невозможно измерить ток, поскольку он считывает только пиковое значение, что приводит к неточным показаниям.

Это только CRO, где можно просмотреть форму волны и тем самым рассчитать ток.

Использование индуктора для яркого освещения светодиода

Благодаря 100-витковому индуктору, позволяющему полностью включить BD679, он четко разделяет напряжение на эмиттере BC679 на вершине 3-ваттного светодиода. Когда BD679 включен, эмиттер подталкивает к 10 В, тогда как верхняя часть светодиода остается ниже или на 3,6 В.

Затем индикатор буферизует или разделяет два напряжения. Это делается путем создания на обмотке переходного напряжения, равного 6,4 В.

Это одна из причин, по которой светодиод не может выйти из строя.Когда транзистор переходит в состояние ВЫКЛ, генерация магнитного потока током в катушке индуктивности прекращается и эффективно генерирует напряжение в другом направлении.

Этот процесс фактически подразумевает, что миниатюрная батарея становится индуктором и вырабатывает энергию для освещения светодиода в течение короткого промежутка времени.

Верхний индикатор становится отрицательным, а нижний остается положительным. Результирующее завершение цепи поддерживается током, протекающим через LD и «сверхвысокоскоростной» диод IN4004.Таким образом схема использует энергию индикатора.

Поместив потенциометр 500R на светодиод, снимается напряжение для включения транзистора BC547. Чтобы уменьшить яркость светодиода, транзистору помогает транзистор BD679.

Поскольку схема управляет светодиодом в импульсном режиме, это приводит к более высокой яркости, которая достигается за счет очень слабого тока. Яркость света легко сравнить с одним светодиодом, управляемым постоянным током.

Представлено: Dhrubajyoti Biswas
