Сечение провод для варочной панели: Каким кабелем подключать варочную поверхность, духовку, кондиционер — Inside

Содержание

Какое сечение кабеля нужно для подключения варочной панели

Все больше людей останавливают свой выбор на варочных панелях. Модели различаются по типу нагревательного элемента. Бывают электрические (тэны), газовые, индукционные, комбинированные (газовые и электрические конфорки). Варочная панель может идти в комплекте с духовым шкафом, это смотрится современно и стильно. Такая бытовая техника стоит недешево, да и монтаж требует отдельных расходов. Чтобы сэкономить, некоторые подключают прибор к электросети самостоятельно. Надо знать, как это делать, какой кабель для варочной панели купить. Даже незначительное нарушение правил может привести к возгоранию проводки.

Содержание

Топ индукционных варочных панелей
Требования к установке электрической варочной поверхности
Что нужно знать для выбора сечения кабеля для электроплиты?
Требования к проводке
Заземление электрической плиты
Силовая розетка и вилка
Особенности подключения варочной панели к электросети

Однофазная схема на 220 Вольт
Двухфазная схема на 380 Вольт
Трехфазная схема 380В (распространена в частных домах и на предприятиях)
Рейтинг лучших индукционных варочных панелей
Electrolux EHH 56240 IK
Electrolux IPE 6453 KF
Haier HHX-Y64NFB
Bosch PUE611FB1E
Weissgauff HI 641 BSC
Виды проводов
Частые ошибки

Топ индукционных варочных панелей

Место	Модель
1.	Electrolux EHH 56240 IK	Цены	Обзор
2.	Electrolux IPE 6453 KF	Цены	Обзор
3.	Haier HHX-Y64NFB	Цены	Обзор
4.	Bosch PUE611FB1E	Цены	Обзор
5.	Weissgauff HI 641 BSC	Цены	Обзор

Требования к установке электрической варочной поверхности

Независимо от типа варочной панели при ее подключении электросеть обязательно должна быть обесточена. Перед тем, как подключить прибор, рассчитывают нагрузку на электропроводку. Если она не в состоянии справиться с нагрузкой, будет выбивать автоматический выключатель. Провода начнут греться и плавиться. Если в доме устаревшая проводка и заменить ее нет возможности, стоит отказаться от покупки варочной панели и духового шкафа. Можно провести открытую разводку, но тогда электрический кабель будет проложен открыто по стенам и плинтусам.

Что нужно знать для выбора сечения кабеля для электроплиты?

В комплекте некоторых моделей электрических плит кабель отсутствует. Его придется приобретать отдельно, поэтому надо знать, как правильно выбрать. При покупке обязательно учитывают мощность техники, которая указана в техническом паспорте. Есть модели с мощностью 6.5, 6.6, 6.8 кВт. Именно от этого показателя зависит, какого сечения для варочной панели должен быть кабель.

Для прибора, подключенного к однофазной сети, мощностью:

не больше 3 кВт – размер сечения кабеля 1.5 мм²;
3-5 кВт — размер сечения кабеля 2.5 мм²;
7.5-10 кВт — размер сечения кабеля 6 мм².

При подключении к 3-х фазной сети техники мощностью не более 5 кВт, нужен провод сечением 1.5 мм², 10 кВт – 2.5 мм².

Еще один фактор, который должен быть учтен – фазность подключения. Он зависит от того, сколько в кабеле жил: 3 или 5. Количество зависит от питания электросети в доме: одно- или трехфазное.

В первом варианте в проводе должно быть 3 жилы:

нулевая;
фазная;
заземление.

Для трехфазной сети кабель состоит из 5 жил:

нулевая;
заземляющая;
три фазных.

Важно верно рассчитать сечение проводника. К этому надо подойти со всей ответственностью. Если электропроводка обладает недостаточной пропускной способностью, то при повышении нагрузки и выхода ее за номинальные показатели, коммуникации начинают нагреваться. Критическое повышение температуры провоцирует плавление изоляционного слоя и возникновение пожара.

Таблица соответствия мощности прибора и сечения кабеля

Требования к проводке

Правильная работа и безопасность во многом зависит от качества электропроводки. В розетке для техники или вилке должно быть

3 или 5 контактов. Если этого нет, нужно прокладывать новый кабель. Электрическая проводка соединяется с распределительной коробкой только через УЗО. При повреждении кабеля оно разъединит цепь, ток замкнется на панели.

Прибор мощностью до 2.5 кВт можно подключать к имеющейся сети при условии, что она соответствует современным требованиям. Для мощной техники необходимо выделить отдельную линию. Кабель с сечением 6 мм² в состоянии выдержать нагрузку в 10 кВт довольно долгое время. Специалисты рекомендуют ставить автомат с классом защиты — C32. Для варочной панели мощностью не выше 8 кВт подойдет 4 мм кабель и автомат C25.

Для варочной панели правильнее будет выбрать кабель NYM или ВВГнг с учетом диаметра провода. Для провода сечением 4 мм диаметр – 2.26 мм, для провода 6 мм – 2.
76 мм.

Данные для УЗО на 1 пункт выше номинала автомата защиты: для устройства на 32А нужен УЗО на 40А.

Заземление электрической плиты

Любую варочную панель, включая Бош, обязательно подключают через заземление. Если в квартире есть общий заземляющий контур, то медный гибкий провод с сечением не меньше 2.5 мм² прокладывают от щитка и подсоединяют к корпусу плитки. При отсутствии заземляющего контура устанавливают УЗО, делают зануление защитным нулевым проводником.

Выполнение работ, связанных с электричеством, требует наличия конкретных знаний и опыта. Только опытные специалисты знакомы со всеми тонкостями. Они отлично ориентируются в нужных материалах и приспособлениях, умеют пользоваться необходимыми приборами.

Силовая розетка и вилка

Для подключения электрической варочной панели необходима вилка и розетка. Выбор розетки зависит от мощности модели. Для мощного прибора нужна розетка на 32А

Желательно приобрести деталь от известного производителя, например, Schneider Electric, Legrand или АВВ. Надо позаботиться о специальной розетке. Иначе, чтобы почистить плитку, придется каждый раз пользоваться электрощитком. Монтируют розетку на удобной высоте. Предпочтительнее, если она будет находиться на 90 см над полом. Подрозетники запрещено устанавливать на одном уровне с панелью. Точку установки смещают влево либо вправо.

Специалисты не советуют устанавливать розетку на электролинию, к которой одновременно подключают духовой шкаф и варочную панель. В этом случае лучше использовать автоматы. Их ставят рядом в специальном боксе и подводят мощную линию, которая рассчитана на включение нескольких электрических приборов. На каждую технику

устанавливают защитные автоматы и УЗО, к ним и выполняют подключение.

Номинал автомата, который защищает кабель и линию, должен быть равен сумме номиналов автоматов, подключенных к этому кабелю, либо быть выше. К примеру, если линию в 6 мм² защищает автомат на 32А, то в специальном боксе должно быть не больше 2-х автоматов по 16А. Неточности при выборе устройства защиты делают схему уязвимой при резких скачках напряжения.

Варианты соответствия кабелей и мощности варочной панели

Особенности подключения варочной панели к электросети

Существует 3 основные схемы подключения. Чтобы не ошибиться, необходимо, присоединяя кабели к выводам электрической варочной панели и розетки, соблюдать цветовую маркировку.

Однофазная схема на 220 Вольт

Этот вариант распространен в квартирах. Фазу L одновременно подсоединяют на

клеммы L1-3, установив между ними 2 медные перемычки, входящие в комплект варочной панели. N ноль подключают на клеммы N1-2, защиту PE – на PE клемму. Чтобы получить доступ к клеммам, откручивают и снимают заднюю крышку плиты.

Двухфазная схема на 380 Вольт

В ситуации, когда отсутствует фаза В, а есть две фазы: А и С, электрическую варочную панель по 2-фазной схеме подсоединяют к сети на 380 В. Перемычку ставят на L1-2, подсоединяют фазу А, на L3 – фазу C. Остальное проделывают как в описанном выше варианте. При отсутствии перемычек, их делают своими руками. Для этого берут провод с сечением меньше 6 мм² (питающий). Чтобы контакт с зажимом был надежным, для гибкого провода применяют изолированные вилочные или кольцевые наконечники, которые с помощью специальных пресс-клещей прессуют на жилу.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

К клеммам L1-3 варочной панели подсоединяют фазы A, B, C. Перемычки между клеммами L1-3, которые были поставлены на заводе, обязательно убирают. Ноль N подключают на клеммы N1-2, на клемму PE – защитный проводник PE. Духовой шкаф подключить намного проще, так как в комплект входит электрический шнур с вилкой, которую надо просто вставить в евророзетку. Для подсоединения к клеммам либо автоматам желательно использовать отдельный кабель. Если у кабеля, входящего в комплект отрезать вилку, то будет нарушена гарантия на технику.

Рейтинг лучших индукционных варочных панелей

Индукционные панели на четыре конфорки экономно расходуют электрическую энергию. Они отличаются высокой безопасностью

. При хорошем обращении и уходе прослужат не один год. Представленный ниже обзор 4-х конфорочных приборов поможет определиться с выбором оптимальной модели.

Electrolux EHH 56240 IK

Модель со стеклокерамической поверхностью и передним расположением панели управления. Есть сенсорные переключатели, кнопочное управление, кнопка блокировки панели, защитное отключение, индикатор остаточного тепла.

4 конфорки;
размеры – 59х52х6 см;
цвет – черный.

Цены в интернет-магазинах

Electrolux IPE 6453 KF

Прибор с передним расположением панели, сенсорными переключателями и слайдерным типом сенсорного управления. Есть кнопка блокировки панели, таймер конфорок, защитное отключение, индикатор остаточного тепла. Автоматическая функция – распознавание наличия посуды.

4 конфорки, в том числе с овальной зоной нагрева;
размеры – 59х52 см;
цвет – черный.

Цены в интернет-магазинах

Haier HHX-Y64NFB

У модели расположение панели управления – спереди, переключатели – сенсорные, тип управления – кнопочный. Есть индикатор остаточного тепла, защитное отключение, кнопка блокировки панели, таймер конфорок.

4 конфорки;
размеры – 59х52х7.70 см;
цвет: панели конфорок – черный, рамки – серебристый.

Цены в интернет-магазинах

Bosch PUE611FB1E

Техника линейки Serie 6 с передним расположением панели управления. У нее сенсорные переключатели, кнопочный тип сенсорного управления. Есть звуковой таймер с отключением конфорок, кнопка блокировки панели, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

4 конфорки;
размеры – 59.20х52.20 см;
цвет – черный.

Цены в интернет-магазинах

Weissgauff HI 641 BSC

Прибор с передним расположением панели управления, сенсорными переключателями, слайдерным управлением. Есть кнопка блокировки панели, звуковой таймер с отключением конфорок, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

4 конфорки, в том числе с овальной зоной нагрева;
размеры – 59х52х6.20 см;
цвет – черный.

Цены в интернет-магазинах

Виды проводов

Для варочной панели лучше выбрать провода марки ПВС – провод виниловый соединительный. В нем есть медные токопроводящие жилы, каждая из них изолирована. Жилы находятся в оболочке белого цвета. Этот силовой провод способен выдержать напряжение до 450 В. Изоляционный материал не горит, поэтому этот вид провода является термостойким.

Провод ПВС отличается:

отличным сопротивлением к изгибу;
высокой прочностью.

Его применяют во влажных и неотапливаемых помещениях. В зависимости от условий эксплуатации срок службы составляет от 6 до 10 лет.

Оболочка провода КГ (гибкий кабель) сделана из специальной резины. Она защищает луженые медные жилы. Между проводами находится специальная защитная пленка, благодаря которой во время работы плиты при нагревании жилы не слипаются. В гибком кабеле содержится от 1 до 5 жил. Их сечение определяет мощность, которую выдержит кабель. Такой провод способен выдерживать напряжение до 660 В. Его можно использовать при температуре от -40С° до +50С°. КГ в основном имеет 3 фазные жилы сечением 5 мм² и 1 жилу заземления 4 мм².

Покупать провод необходимо с запасом, потому что может понадобиться передвигать технику. Перед подключением следует проверить проводку, которая должна идти на входе в дом, и внутри комнаты.

При подключении варочной панели желательно использовать кабель КГ и провод ПВС

Частые ошибки

Нередко после подключения варочная панель начинает работать неправильно. Причиной может быть случайное нажатие не тех кнопок, пролившаяся на сенсоры вода или выставленная опция защиты от детей.

Случается, что вместо 4 конфорок работают 2, а у остальных высвечивается буква Н. Надо внимательно прочитать документацию. Причина связана с блокировкой 3-х фазного прибора при однофазном подключении.

Из-за неправильного монтажа и подключения варочная панель может сломаться или даже привести к возгоранию.

Это происходит по ряду причин:

Духовой шкаф и плитка подключены от распределительного щитка к общей распределительной коробке без выделенной линии.
Для мощной варочной панели взят кабель меньшего сечения.
Подключение проведено через простой автомат с тепловым расцепителем, при этом не поставлен УЗО либо дифференциальный автомат.
На одной из клемм нет фазной перемычки. Если этот контакт участвует в подаче напряжения, то панель не будет включаться или половина конфорок не сможет работать.

Безопасное использование любого вида варочных панелей напрямую зависит от правильно выбранного и подсоединенного к электросети шнура. Эта кухонная техника надежная, но не вечная. Со временем может возникнуть необходимость приобрести новый прибор, поэтому изначально рекомендуют прокладывать электрический кабель с запасом сечения. Он в последующем сможет безопасно питать более мощную встраиваемую панель. Если подключение варочной панели к электроснабжению выполнено должным образом с использованием нужного инструмента, то кухонное оборудование будет работать исправно. Для проведения работ по установке оборудования в распределительный щиток и прокладка отдельной линии питания требует наличия у человека более высокой квалификации.

🔥 10 самых продаваемых варочных панелей этого года

Подключение варочной панели к электросети

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

кабель ВВГнг-Ls или NYM

спец.розетка + вилка для плит на ток 32А-40А (заказать качественный комплект можно — ОТСЮДА)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

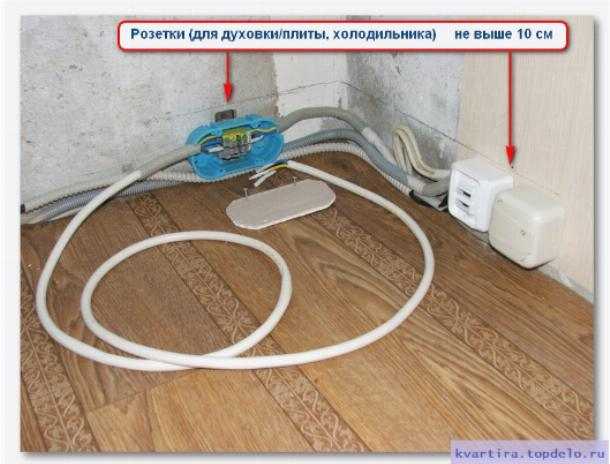

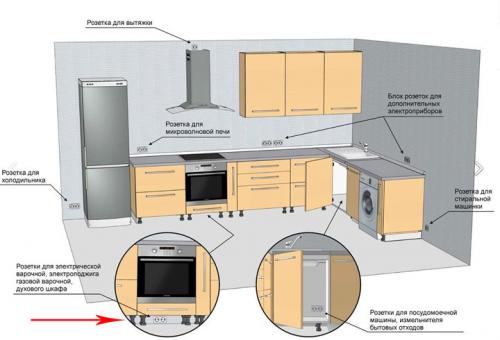

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

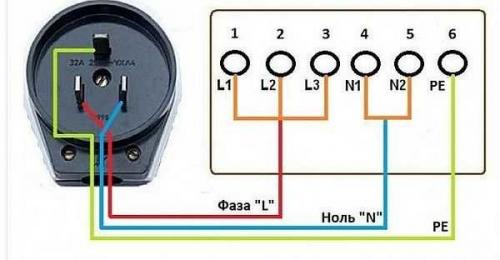

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

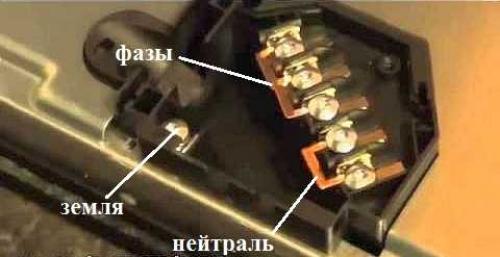

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком «заземление» — желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

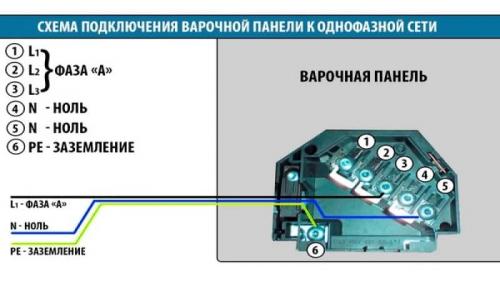

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф. автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — //cable.ru, Кабель.РФ

Подключение варочной панели к электросети

Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать.

Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на нем. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. А остальной инструмент найдется в каждом доме:

• Набор отверток.
• Пассатижи и кусачки.
• Острый нож для зачистки изоляции.
• Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Что еще нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены. И обычный набор электрика: изолента, кабельный наконечник для опрессовки, термоусадочная трубка.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

• Прокладываем электрический кабель от щитка.
• Подключаем розетку.
• Выполняем установку автоматического выключателя, подсоединяем провода.
• Подключаем гибкий кабель к ВП и вилку.
• Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа. Когда подготовительные работы завершены, можно приступать к монтажным работам. Перед этим, в обязательном порядке, отключаем защитно-коммутационный аппарат в электрощитке. Опускаем рычаг и убеждаемся в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

Схема подключения индукционной варочной поверхности

Установка и подключение индукционной ВП имеет свои особенности и нюансы. Производители данного оборудования отдельным пунктом прописывают требование, что оно должно производиться специалистами. Их услуги дороги, но если решили подключить панель своими руками то необходимо ознакомиться с техническими требованиями, с типом и характеристиками используемого оборудования.

Поскольку рассматриваем варианты мощностью от 3,5 кВт до 8, то и сечение проводов должно быть соответствующим. Для питания используют силовой 3-х жильный кабель с медной жилой 3х6 мм ², у которого изоляция и оболочка выполнена из ПВХ-пластика(ВВГ-П; ВВГ 3х6).

Обычные бытовые розетки для подключения данного оборудования использовать нельзя.

В качестве соединительного провода применяют марку ПВС 3х6 с тремя токопроводящими жилами из медной или медной луженой проволоки, изоляция и оболочка которого выполнена из ПВХ-пластика.

О схеме подключения и маркировки было сказано выше, поэтому можно сразу переходить к практике.

Необходимый набор инструментов и перечень подготовительных работ остается прежним, как и при подключении электрической ВП.

Действия, необходимые для подключения панели, будут следующими:

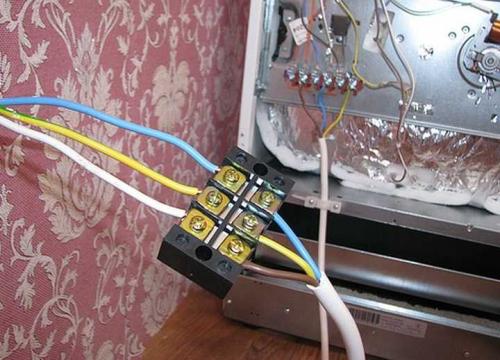

На обратной стороне индукционной поверхности при помощи отвертки откручиваем металлическую пластину

Соединяем клеммы под номером 1,2,3 посредством перемычек, которые входят в комплектацию, после чего заводим на клемму коричневый или черный фазный провод.

Далее перемычка на 4и5 клеммы и присоединяем синий нулевой провод.

К защитной клемме (заземление) – желто-зеленого цвета.

Проводим установку оборудования на место, проверяем надежность крепления кабеля и функционирование устройства.

Когда вилка для индукционной варочной панели идет в комплектации с кабелем, её необходимо проверять на предмет подключения контактов, которое может не совпадать с соединением проводов в розетке. Обычно современная техника не позволяет вольное (туды/сюды) подключение, но ясность нужна. Поэтому на всякий случай разбираем и проверяем соответствие подключения мультиметром. При несовпадении меняем провода местами.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля, лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, идущей от распредщита. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². При прокладке оставляем запас на случай повреждения.

В случае пробоя изоляции, простые автоматы не могут обеспечить должную защиту, поэтому такое оборудование должно подключаться через дифавтомат или УЗО+автомат, где ток утечки 30мА. В распределительном щитке фазный провод(коричневый, черный, белый) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу – к свободной клемме шины защитного заземления.

На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А. Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю к «N».

Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством кабельного наконечника. А вот пассатижи в этом случае применять нельзя, либо зажмете недостаточно, либо деформируете жилу.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, заземление – к РЕ. Далее закрепляем провод и собираем корпус вилки.

Теперь нужно подключить другой конец провода к прибору. На задней стороне оборудования всегда есть схема подключения, либо это наклейка, либо штамповка . Символ заземления везде обозначается одинаково, во избежание путаницы. Фаза в электрике обозначается символом «L», а ноль – «N». В многофазных сетях символ может быть дополнен порядковыми номерами.

Символ 1N обозначает однофазную схему, её и будем использовать для подключения. В этом случае провод имеет 3 жилы, значит клеммы 1, 2, 3 и 4, 5 соединяем между собой последовательно. Для чего в комплектации предусмотрены медные и латунные перемычки. Как правило, они находятся в одном кармашке с клеммами. Если этого не сделать, то будет нагреваться только часть варочной поверхности. Когда перемычка отгорит из-за плохого контакта, произойдет то же самое.

Порядок следующий:

• Удаляем с провода защитную оболочку.
• Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• Коричневую жилу подключаем к L3.
• Синюю – к 5 минусовой клемме.
• Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепится, а варочная поверхность устанавливается на постоянное место. Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать. Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на ней. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. Главное узнать, где фаза, а где ноль. Такая функция ей вполне по силам. А остальной инструмент найдется в каждом доме:

• Набор отверток.
• Пассатижи и кусачки.
• Острый нож для зачистки изоляции.
• Электродрель и рулетка.

Не забываем про такие мелочи, как вилка, розетка, гильзы и приспособление для опрессовки, изолента и т.д.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

• Прокладываем электрический кабель от щитка.
• Подключаем розетку.
• Выполняем монтаж автомата, подсоединяем провода.
• Подключаем гибкий кабель к ВП и вилку.
• Проверяем работоспособность подключения.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа.

В общем-то все подготовительные работы завершены. Не забываем обесточить линию, для чего отключаем автомат. В отсутствии напряжения убеждаемся имеющимся в наличии прибором.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля. Лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, именно по отдельной, идущей от счетчика. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². Почему? Да потому что варочная поверхность берет на себя от 3000 до 7000 Вт. Поэтому, чтобы выдержать такое напряжение, особенно если включены 3 или 4 конфорки одновременно, нужно сечение не меньше шестерки.

В интернете несложно найти таблицу, с помощью которой легко подобрать сечение и автомат в зависимости от мощности оборудования. И не забываем оставить запас по длине на случай повреждения. В распределительном щитке фазный провод(коричневый, черный) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу крепим к свободной клемме шины защитного заземления. На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А.

Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю с «N». Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством гильзы и специального пистолета. Провод, в этом случае, не будет расползаться в разные стороны при затяжке болтов, что дает качественный контакт.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, а на верхний контакт садим контур заземления. Полученную сборку закрываем крышкой, закрепив перед этим провод перемычкой, закручиваем болт. Для душевного спокойствия и большей безопасности можно заизолировать провода на входе.

Теперь займемся подключением провода к прибору. Разворачиваем ВП обратной стороной, находим разборную коробку с клеммами и отворачиваем крышку. В ней будем делать перемычку на 220 В, поскольку провод европейского стандарта, а нам нужно его адаптировать под однофазную схему подключения и при этом не лишиться гарантии производителя. Специальная металлическая перемычка (медная или латунная) находится в этой же коробке. Достаем её отверткой и соединяем два контакта по схеме, которая есть на обратной стороне в виде наклейки или штамповки. Ставим одну перемычку на первую и вторую фазу, а другую – на четвертую и пятую клеммы(ноль).

Порядок такой:

• Удаляем с провода защитную оболочку.
• Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• Коричневую жилу подключаем к силовой клемме.
• Синюю – к нейтрали.
• Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепим, а варочную поверхность опускаем в нишу на постоянное место. В комплекте обычно идет клеящая мягкая лента, которую необходимо наклеить по периметру, согласно инструкции. Вот собственно и все. Испытываем электрооборудование под нагрузкой (можно включить все конфорки одновременно) и проверяем электротехнические устройства на нагрев. Констатируем отсутствие проблем и присваиваем себе звание электрика третьего разряда. Что надо знать о подключении индукционной ВП

Подключение индукционной ВП выполнить несложно, но есть некоторые нюансы, которые надо знать. Производители предупреждают, что оно должно производиться специалистом. Но это не про нас. Читаем требования, изучаем инструкцию и делаем сами.

Начинаем с того, что поворачиваем прибор задней стороной, при помощи фигурной отвертки откручиваем болтик и снимаем крышку, где расположены клеммы для подключения. Там видим значок заземления, две силовые ветки L1, L2 и нейтраль.

Кабель может быть 5-ти жильным. В инструкции изображены схемы подключения, которые используются в разных странах. Как правило, черная и коричневая жилы – фазные, синяя и белая – ноль, а пятая заземление (желто-зеленая). Для нашей страны они просто соединены попарно. Получается обычное однофазное соединение. Поэтому так и подключаем, затем ставим крышку на место и закручиваем. Вилка для индукционной варочной панели идет в комплекте с кабелем, поэтому о её покупке беспокоиться не придется. И это хорошо, потому что обычные бытовые варианты не про этот случай.

Подведем итог: перечень работ, набор инструментов и оборудование для подключения индукционной поверхности те же, что были описаны выше. Сечение проводов и автомат подбираем по тем же табличкам с учетом мощности прибора. Но одно отличие все же есть, и о нем обязательно нужно знать.

В индукционных плитах имеется вентилятор. С его помощью горячий воздух отводится с катушки. Чтобы он мог выполнять свою работу эффективно, под индукционной поверхностью должно быть некоторое расстояние. Поэтому, если решите поставить духовой шкаф, то под самый верх установить его не получится. Нарушение данного требования приведет к тому, что индукционная плита будет перегреваться, а вентилятор выйдет из строя.

Провод для варочной панели сечение в Краснодаре: 562-товара: бесплатная доставка, скидка-22% [перейти]

Партнерская программаПомощь

Краснодар

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Торговля и склад

Сельское хозяйство

Промышленность

Все категории

ВходИзбранное

Провод для варочной панели сечение

regmarkets.ru/listpreview/images/ed/e5/ede55ee964d03f8a81147a2658a7c83d.jpg»> jpg»> regmarkets.ru/listpreview/idata2/23/27/2327ada774b097ccac2866e358578f31.jpg»>

990

1200

Комплект для подключения варочных панелей и духовых шкафов. Grand&Germes HB/OV-32/16-1,5 (провод 1,5м + вилка двойная розетка)

В МАГАЗИНЕще цены и похожие товары

Разъем, гнездо, «мама», SP13, PIN 2, IP68, 13А, пайка, на панель, 250В, сечение провода 2мм2 WEIPU SP1312/S2

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4901324/img_id7737458215444408304.png/300×300″>

Комплект для подключения электрических кухонных плит (провод 1,5м+разъем) Производитель: Verygoods,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/2017233/img_id5605093629810204322.png/300×300″>

Провод «Мастер Тока» ПВСбм, сечение 3х0.75 мм2, 10 м, белый тип кабельного изделия: провод, вид кабеля: бытовой, маркировка: ПВС

ПОДРОБНЕЕЕще цены и похожие товары

Комплект для подключения эл. плит Verygoods VG-320 (провод 2м и разъем) Производитель: Verygoods,

ПОДРОБНЕЕЕще цены и похожие товары

png/300×300″>

Комплект для подключения эл. плит Verygoods VG-315 (провод 1 5м и разъем) Производитель: Verygoods

ПОДРОБНЕЕЕще цены и похожие товары

Verygoods / Комплект для подключения электрических плит, варочных панелей ( провод 1.5 м, вилка + розетка), Verygoods

ПОДРОБНЕЕЕще цены и похожие товары

yandex.net/get-mpic/5232180/img_id4221759633579909861.jpeg/300×300″>

Комплект для подключения варочных панелей. Grand&Germes HB32-1,5 (провод 1,5м + вилка + розетка)

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5289292/img_id1512072582610914774.jpeg/300×300″>

44 453

Osculati Газовая трёхконфорочная варочная панели из нержавеющей стали 470 x 360 мм, 50.101.48 Тип:

В МАГАЗИНЕще цены и похожие товары

13 990

Варочная панель Maunfeld EGHE 64 3EW/G Цвет: Белый

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4303532/img_id3844953677436501560.png/300×300″>

42 594

Osculati Газовая двухконфорочная варочная панель CAN FC1348 из нержавеющей стали с крышкой дымчатого стекла 510 x 390 мм, 50. 801.01

В МАГАЗИНЕще цены и похожие товары

Кабель «Мастер Тока» ВВГ-Пнг(А), сечение 3х1.5 мм2, 50 м, чёрный 1234238 тип кабельного изделия: кабель, вид кабеля: силовой, маркировка: ВВГбм-Пнг(А)

ПОДРОБНЕЕЕще цены и похожие товары

32 275

Maunfeld Газовая панель EGHG.64.3CB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

34 966

Maunfeld Газовая панель EGHG. 64.33CB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

30 481

Maunfeld Газовая панель EGHG.64.2CW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4612208/img_id6529668572182780710.png/300×300″>

33 172

Maunfeld Газовая панель EGHG.64.23CW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

29 584

Maunfeld Газовая панель EGHG.64.2CB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5210681/img_id5961298295095537775.jpeg/300×300″>

34 069

Maunfeld Газовая панель EGHG.64.3CW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5111824/img_id8767559457299232564.jpeg/300×300″>

15 770

Maunfeld Газовая панель EGHE.32.3EB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

24 202

Maunfeld Газовая панель EGHE.64.3EB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

24 202

Maunfeld Газовая панель EGHE.64.3EW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4580278/img_id650542102279275816.png/300×300″>

26 893

Maunfeld Газовая панель EGHE.64.3CW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4809526/img_id1575802651452674862.jpeg/300×300″>

27 790

Maunfeld Газовая панель EGHE.64.33CBG.R/G Производитель: 1816, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

15 770

Maunfeld Газовая панель EGHE.32.3EW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

32 275

Maunfeld Газовая панель EGHG. 64.23CB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

30 481

Maunfeld Газовая панель EGHG.64.1CW/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4937511/img_id3184177419321883130.jpeg/300×300″>

17 923

Maunfeld Газовая панель EGHG.32.1CB/G Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

18 820

Maunfeld Встраиваемая газовая варочная панель EGHG.32.1CW/G Производитель: 1816, Тип варочной

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5111824/img_id5302311281194929497.png/300×300″>

41 372

45969

Kaiser Варочная панель KCG 6390 Turbo Romb Производитель: 1801, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

44 924

49915

Kaiser Независимая газовая поверхность KCG 6382 W Turbo Производитель: 1801, Тип варочной

ПОДРОБНЕЕЕще цены и похожие товары

37 994

42215

Kaiser Газовая варочная панель KCG 6380 W Turbo Производитель: 1801, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

44 924

49915

Kaiser Варочная поверхность KCG 6382 Turbo Производитель: 1801, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

24 202

Maunfeld Электрическаяпанель EEHS. 64.4S Производитель: 1816, Тип варочной поверхности: 2,

ПОДРОБНЕЕЕще цены и похожие товары

28 497

Lex Газовая варочная поверхность GVS 643 IX Производитель: 1891, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

39 558

Franke Варочная панель FHL 704 4G XS C Производитель: 600, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

85 420

Kuppersberg Варочная панель FV9TGRZ ANT Silver Производитель: 900, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

140 750

smeg PVL664CN

ПОДРОБНЕЕЕще цены и похожие товары

25 996

Maunfeld Комбинированная (электрическая+газовая) EEHS.64.3CS/KG Производитель: 1816, Тип варочной

ПОДРОБНЕЕЕще цены и похожие товары

36 774

38709

Zigmund & Shtain Варочная поверхность керамическая CNS 021. 60 DX Производитель: 1876, Тип варочной

ПОДРОБНЕЕЕще цены и похожие товары

74 436

Franke Варочная панель FHSM 604 4I white Производитель: 600, Тип варочной поверхности: 3,

ПОДРОБНЕЕЕще цены и похожие товары

23 671

Lex Газовая варочная поверхность GVG 646 BL Производитель: 1891, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

65 000

Панель конфорок Miele KM6115

ПОДРОБНЕЕЕще цены и похожие товары

132 415

Kuppersberg Варочная панель FA9RC Bronze Производитель: 900, Тип варочной поверхности: 2,

ПОДРОБНЕЕЕще цены и похожие товары

27 401

Lex Газовая варочная поверхность GVG 642 WH Производитель: 1891, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

131 950

smeg PGF30T-1

ПОДРОБНЕЕЕще цены и похожие товары

40 348

Maunfeld Газовая панель MGHE. 64.74RIB Производитель: 1816, Тип варочной поверхности: 1, Количество

ПОДРОБНЕЕЕще цены и похожие товары

29 590

graude GS 60.3 W

ПОДРОБНЕЕЕще цены и похожие товары

32 390

korting HK 62001 BW

ПОДРОБНЕЕЕще цены и похожие товары

55 411

Teka Варочная панель CGW LUX 60 4G AI AL TR CI NAT Производитель: 1700, Тип варочной поверхности:

ПОДРОБНЕЕЕще цены и похожие товары

85 420

Kuppersberg Варочная панель FV9TGRZ BOR Bronze Производитель: 900, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

156 000

Газовая панель конфорок Miele KM2356 сталь

ПОДРОБНЕЕЕще цены и похожие товары

168 792

Teka Варочная панель VR TC 95 4I Производитель: 1700, Тип варочной поверхности: 3, Количество

ПОДРОБНЕЕЕще цены и похожие товары

125 282

Franke Варочная панель FHCR 755 4G TC HE WH C Производитель: 600, Тип варочной поверхности: 1,

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Выбор нужного типа кабеля для подключения электрической плиты.

Электрические, индукционные плиты или варочные панели — это приборы с большой мощностью, которые потребляют значительно больше электроэнергии, чем остальная бытовая техника. Именно поэтому для их подключения требуется отдельный кабель от автомата или УЗО. Стоит также отметить, что в домах, где не предусмотрен газ, стоимость электроэнергии ниже.

Рассмотрим подключение и выбор кабеля на моем примере: современной 4-конфорочной электрической стеклокерамической плиты.

В нашем случае мощность конфорок: 2×1200 Вт и 2×1700 Вт. Суммарная мощность составляет: 5800 Вт, но в плите помимо варочных поверхностей имеются еще электрическая духовка с вентилятором охлаждения. Паспортная номинальная мощность электроплиты составляет: 6,8 кВт, плюс не забывайте учесть запас по мощности. Считаем, что для подключения нашей электроплиты требуется не менее 8 кВт.

Средние значения мощности потребления электрических плит на рынке в 2018 году. Значения варьируются в зависимости от типа плит и от ее возможностей. Для определения точного значения читайте технический паспорт к вашему изделию (можно найти по номеру модели плиты в интернете).

Для двухконфорочных (от 2 кВт до 5 кВт).
Для четырехконфорочных (от 5кВт до 11 кВт).
Итак, мы определили, что мне требуется подобрать кабель, который будет выдерживать нагрузку 8 кВт.
По таблице видно, что мне нужен кабель сечением 6мм2 (для подключения к однофазной сети 220В) или 2,5мм2 (для трехфазной 380В).

Сечение кабеля и выбор автоматического выключателя в зависимости от мощности плиты.
Мощность электрической, индукционной плиты или варочной панели, кВт	Сечение жил кабеля, мм2		Выбор «автомата»
	1-фазная сеть (220В)	3-фазная сеть (380В)	1-фазная сеть (220В)	3-фазная сеть (380В)
Менее 3 кВт	1,5 мм²	1,5 мм²	16A	16A
3-5 кВт	2,5 мм²		25A
5-7,5 кВт	4 мм²	2,5 мм²	32A	25A
7,5-10 кВт	6 мм²		40A

Требуемое количество жил в кабеле зависит от выбранной схемы подключения.

для однофазной сети потребуется 3-жильный провод.
для трехфазной сети потребуется 5-жильный провод.

Схему подключения обычно можно увидеть с обратной стороны электроприбора.

Схема слева — для подключения к 220 В, правая — для подключения к 380 В.
Я буду подключать по левой схеме к 220В.

На схеме:
L1 — фаза. Клеммы 1, 2 и 3 объединены перемычкой. По ГОСТу подключаем коричневую жилу.
N — ноль. Клеммы 4 и 5 объединены перемычкой. По ГОСТу подключаем синюю жилу.
Pe это земля. К земле подключаем желто-зеленую жилу.
В автомате еще раз находим и проверяем индикаторной отверткой — фазу. Подключение стоит выполнять только после обесточивания всей системы.

От правильного выбора кабеля для запитки и грамотного подсоединения устройства зависит безопасность помещения и тех, кто там находится.
Обязательное условие, которое должно соблюдаться, – кабель должен быть медным. Использование алюминиевых жил при подключении энергоемких устройств запрещено, согласно требованиям безопасности.

Запрещено совмещать осветительные и розеточные цепи с запиткой электрической плиты!

Следует помнить, что в старых постройках осуществлять подключение электрических приборов, мощностью более 3 кВт не рекомендуется, так как имеющаяся сеть не рассчитана на такие нагрузки. Вследствие этого могут перегорать пробки, возникать пожары или полностью выходить из строя техника, делая невозможным ее дальнейший ремонт.

Очень часто в комплектации новых плит кабель не предусмотрен (приобретается отдельно). Можно осуществить выбор кабеля самостоятельно или поручить это дело квалифицированным специалистам, в том числе и его монтаж (если не обладаете нужными умениями и знаниями).

Марки, используемые при подключении электрических и индукционных плит.

Чаще для монтажа электроплит используются кабеля марок: ПВС, NYM, ВВГ, КГ.

В моем случае для подключения электроплиты мне потребуется кабель 3×6. Трехжильный провод с сечением 6мм2.

Я выбрал ПВС провод, который рассчитан на напряжение до 450 В. Изоляционное покрытие не поддается возгоранию, высокий коэффициент сопротивления на изгиб и прочность. Срок службы составляет от 6 до 10 лет (зависит от условий эксплуатации).

Включаем автомат. Плита работает. Пробуем включить конфорку. Пользуйтесь!

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Подключение варочной панели и духовки к одному кабелю питания

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки. Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
Если дом не старше 2001 года, то жилы будут медные;
Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

кабель для прокладки линии;
автоматический выключатель;
розетку;
вилку;
гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита

То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту

Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений

Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание

Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
220В	360В
5	1.1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4. 4	10.5
25	5.5	13.2
32	7	16.8
40	8.8	21.1

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Статья по теме: Дополнительные розетки на кухне

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

Средняя мощность панелей в пределах: 3,5-7 кВт.
Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

Открываете технические паспорта к приборам и смотрите их максимальную мощность;
Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Статья по теме: Электрика кухни — замена или ремонт электропроводки

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панели

Безобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Статья по теме: Новая электрическая розетка для плиты, подготовка к работе: замена старой розетки для плиты, часть 1

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Выбор кабеля

Для подключения духовки используется трехжильный кабель нужного сечения. Необходимо выбирать медный кабель с одно- или многожильными проводами. Алюминий устанавливают только при силе тока от 50А, из соображений экономии — при таких нагрузках понадобятся очень толстые жилы, а алюминий дешевле меди.

ВВГнг-кабель-3х2,5

ВВГнг-кабель-3х4

ВВГнг-кабель-3х6

Чаще всего выбирают плоский силовой кабель ВВГнг-LS 3х2,5. Наружная ширина — 10,3 мм. Он имеет три одножильных медных провода сечением 2,5 мм2. Цветовая маркировка жил исключает ошибочное присоединение. Обычно идут провода синего, коричневого и желто-зеленого цвета (соответственно, фаза, ноль и заземление).

Возможны другие варианты цвета жил. Порядок подключения не имеет принципиального значения, поскольку все провода абсолютно одинаковы.

Главное требование — не перепутать жилы и не допустить, чтобы на клемме заземления оказался, допустим, фазный провод.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную панель. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

Теоретическая часть.
Срочные рекомендации
Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

трехконтактный;
четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

Перед подключением электроплиты необходимо установить УЗО и автомат.
Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре — нейтральная точка, по двум ее сторонам — фазные провода, под ней — точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

Набор инструментов для электрика
Как сделать заземление в квартире
Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано: 14.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Как подключить варочную панель и духовку к одной розетке: схема

Содержание статьи:

Варианты плиты и выбор розетки
В чем разница между независимой печью и зависимой
Подключение оборудования

В многоквартирных домах, особенно в старых домах, кухня имеет один электрический кабель. Он предназначен для подключения электрической плиты. Но современное оборудование развивается, и на смену обычной печи пришла более совершенная и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В этом случае нужно подключить варочную поверхность и духовку к одной розетке. Подключение необходимо проводить с учетом всех нюансов и при соблюдении техники безопасности.

Варианты конфорок и выбор розеток

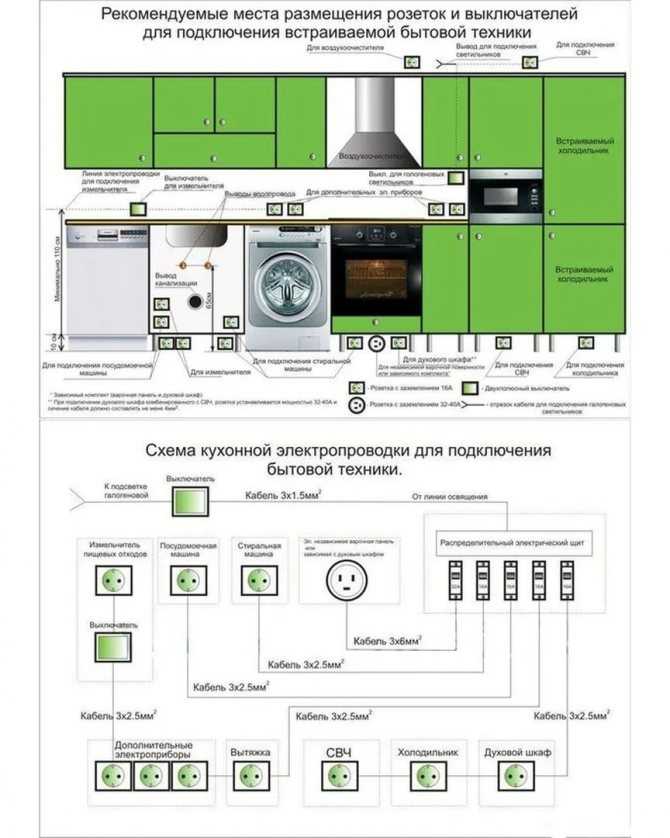

Схема розеток духовки и плиты

Современные духовки и варочные панели относятся к мощным бытовым приборам. Для работы им требуется мощность от до 10 кВт. Для подключения такой техники нужно подобрать правильную розетку и кабель подходящего сечения. Бытовая техника до 3,5 кВт оснащена собственной розеткой на 16 А и рассчитана на 220 В.

Для варочной панели необходимо самостоятельно подобрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт необходимо подключать через розетку на 32 А.

Розетки накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности из-за их защиты от пыли и воды. Внутренние розетки монтируются в самой стене и используются в панельных и кирпичных домах.

По назначению и конструктивным особенностям розетки бывают:

для однофазных сетей 220В;
для трехфазных сетей 380В;
с отдельным контактом для заземления или без него;
с фиксацией, кнопочной или резьбовой, с накидной гайкой;
со встроенными устройствами — УЗО, реле отключения, таймер;
со шторками, закрывающими выход розетки.

Основные критерии выбора печных розеток:

Сила тока. Нужно заранее знать максимальную нагрузку от бытовых приборов, которые будут подключены к розетке. Исходя из этого значения, выбирается электрическая розетка.
Фаза — 220 В или 380 В. В квартирах сети однофазные, в загородных домах — трехфазные.
Степень защиты от влаги и пыли. Записывается как IPxx, где первая цифра — уровень защиты от пыли, вторая — защита от влаги. Кухня – помещение с повышенным уровнем влажности, для нее минимальный показатель – IP24.

В квартире электропроводка со своими параметрами, из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах постройки до 2001 года применялась алюминиевая проводка. Новые дома или здания, прошедшие капитальный ремонт с заменой электропроводки, оснащаются более безопасными и стабильными медными проводами.

Сечение кабеля варочной панели и духовки

Сечение кабеля выбирается с учетом нагрузки. Узнать это можно по специальным таблицам, где показана зависимость диаметра провода от подключаемой нагрузки. Расчет производится по ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой проводки. Для алюминиевого провода того же сечения эти значения составят 5,7 кВт для скрытой и 8,5 кВт для открытой проводки. По медному кабелю сечением 4 кв.мм возможна подача максимальной мощности до 5,9кВт со скрытой проводкой и до 9 кВт с открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7 кВт соответственно.

Кабель должен быть с двойной изоляцией, из негорючего и водонепроницаемого материала. Провода марки ВВГ рекомендуется брать с тремя или пятью жилами (в зависимости от количества фаз).

Подбор средств защиты

На мощные бытовые приборы должны быть установлены средства защиты. К ним относятся автоматические выключатели и УЗО. Автоматический выключатель на 32 А нужен для духовки и варочной панели мощностью до 5,9кВт. Точно так же выбирается ток автомата по таблице с учетом общей нагрузки.

При выборе автомата нужно брать ближайшее значение, которое немного выше расчетного тока. Невозможно переоценить значения. В этом случае возрастает риск пропуска лишнего груза, что может привести к выходу из строя оборудования или возгоранию.

Чем отличается независимая печь от зависимой

Духовки можно разделить на 2 группы — зависимые и независимые. Они отличаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в ниши специальной мебели. Духовка и варочная панель устанавливаются друг на друга. У них единая система подключения к электричеству и общий способ управления. Вы не можете использовать их отдельно друг от друга. Такие устройства широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Их отличает удобство, простота установки и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять отдельно. У них нет общих проводов, что облегчает процесс подключения. Способ управления каждым устройством может быть разным — сенсорный, клавиатура, пульт.

Подключение оборудования

Этапы подключения оборудования

Алгоритм подключения варочной панели и духовки к одной розетке:

Подбор необходимых материалов (розетки, кабели, профессиональный инструмент).
Выбор оптимальной схемы подключения.
Установка в щите отдельного выключателя на плиту и прокладка от него отдельного кабеля.
Установка розетки и крепление вилки с кабелем.

Для установки варочной панели потребуются следующие инструменты:

дрель;
;
;
;
;
;
кв.м.;
.

Установка осуществляется в 3 этапа:

Измерение размера плиты. По замеренным данным нужно создать шаблон на картоне, который затем переносится на поверхность шкафа.
Для установки плиты необходимо отрезать отмеченную часть. Делается это с помощью электролобзика по намеченному контуру.
Завершающий этап – установка и крепление плиты. В проделанное отверстие помещается варочная поверхность. Стыки следует заделать герметиком.

Согласно действующим требованиям СНиП плита может быть подключена только через отдельный силовой кабель. На нем запрещается устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах имеются трехфазные электрические сети 380 В. Это необходимо учитывать при подключении.

Для равномерного распределения нагрузки на сеть можно реализовать схему с двумя фазами, нулем и землей. При подключении важно не перепутать жилы. На счетчиках, автоматах и других устройствах делается буквенно-цифровая маркировка. Буквы 1L, 2L, 3L — фазы, N — ноль. Земля обозначается соответствующим значком или буквами PE. Ядра обычно отмечены цветами. Желто-зеленый провод всегда указывает на землю (желтый с зеленой полосой). Синяя или синяя отметка ноль. Фаза может быть окрашена в любой другой цвет.

Панель должна быть подключена к кабелю через специальную коробку клеммников или через электрическую розетку. Первый метод часто используется профессиональными электриками. Он надежен, но неудобен в эксплуатации. При необходимости демонтировать панель придется отсоединять провода в клеммной коробке, а затем снова подключать их. Использование вилки и розетки упростит процедуру.

Кабель можно подключить к вилке и розетке несколькими способами. Первый способ – жила зачищается от изоляционного покрытия на 5 мм и фиксируется шурупом. Второй способ более безопасный и долговечный. Подсоединяемый проводник зачищается от защитного слоя примерно на 1,5 см, загибается в виде кольца вокруг крепежных винтов и зажимается. Безопасность достигается за счет увеличения площади контакта.

Провод может состоять из множества тонких жилок. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется обрабатывать их паяльником.

Клеммная колодка или розетка должны быть установлены рядом с печью. Место установки должно быть доступным, чтобы пользователь мог добраться до него в случае необходимости.

Подключение варочной панели к сети: 3 этапа

При правильном подходе подключить варочную панель к сети вполне возможно самостоятельно Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественного силового щита обойдется вам в немалую сумму. Из-за такой дороговизны не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверены в своих силах и готовы попробовать самостоятельно подключить варочную панель к электросети, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание

1 Правила безопасности при подключении варочной панели
2 Выбор вилки для варочной панели
3 Как подключить электрическую варочную панель к однофазной сети
4 4-проводное подключение варочной панели Electrolux
5 Как подключить и индукционная варочная панель
6 Самостоятельное подключение индукционной варочной панели (видео)

Правила безопасности при подключении варочной панели

Подключение к электрической сети варочной панели является очень важной и ответственной задачей. От того, насколько точно вы соблюдаете все правила и правила безопасности, зависит, как долго прослужит ваше новое приобретение.

В первую очередь нужно убедиться в удовлетворительном состоянии электропроводки на кухне. Если пренебречь этим этапом, в итоге через несколько месяцев можно получить новую, но неисправную варочную поверхность. Дело в том, что при плохой проводке плита будет постоянно отключаться от сети, выбивая вилки, которые быстро придут в негодность.

Выполняя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

При подключении варочной поверхности обязательно соблюдение правил техники безопасности

От вводного распределительного щита необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности это сделать, то стоит отказаться от подключения мощной плиты.

Сечение медных жил должно быть не менее 4 кв.мм. Также необходимо заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности можно установить устройство автоматического отключения.

Вы можете подключить варочную панель проводом, который идет прямо от крышки к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут прямо по стене, во втором прячутся в ней.

Выбрать вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от сети, вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как вилка.

Выберите штекерное соединение в соответствии с номинальным током. Для однофазной сети розетка должна иметь три вывода, а для трехфазной – пять.

Перед подключением варочной панели специалисты рекомендуют сначала выбрать правильную вилку

Розетки и вилки для мощных электроприборов изготовлены из специального пластика. Иногда имеют крышку. Розетки для однофазных и трехфазных сетей будут существенно отличаться. Для однофазного требуется 32А, а для трехфазного 16А.

Внешний вид и устройство розетки и вилки большого значения не имеет. Однако очень важно, чтобы он выдерживал протекающий ток.

Не используйте обычную розетку. Они не смогут выдержать ток, необходимый для варочной панели, и рано или поздно разгорятся.

Шнур варочной панели должен быть такой длины, чтобы его можно было безопасно вынуть в розетку. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству проводов в проводке. Для усиления мелких проводов в кабеле используйте втулку, изолированную кончиком пальца.

Как подключить электрическую плиту с одной фазой

Больше всего вопросов возникает при подключении электроплиты к сети 220 В. Обычно электрическая плита, например Hansa, имеет 6 проводов, в то время как в доме всего три провода. Однако с этой проблемой можно легко справиться, установив специальные перемычки. Они могут быть в комплекте. Если их нет, то вам придется изготовить их самостоятельно, используя специальные зажимы.

Чтобы правильно подключить варочную панель с одной фазой, лучше прочитать подробную инструкцию

Подключение варочной панели к электричеству:

Найдите крышку на обратной стороне панели. Откройте его отверткой, под крышкой вы найдете клеммы.
Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого необходимо объединить три фазных провода, затем два нулевых провода, а землю оставить отдельно. Иногда оборудование поставляется уже с установленными перемычками, в этом случае вы подключаете шнур питания к контактным группам: одна к фазе, одна к нейтрали и желто-зеленая к земле.
Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. В этом случае провод заземления должен быть подключен к верхней части дебаланса, а фаза должна соответствовать прокладке провода в розетке.

Если вы подключаете плиту в квартире, где в проводке всего два провода, то вам потребуется сделать отдельный контур заземления. Если этого не сделать, то гарантия на устройство перестанет действовать, и с любой поломкой, даже с заводским браком, придется справляться самостоятельно.

Также иногда можно столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такая проводка встречается крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей Electrolux, Bosch, Hansa, Gorenje провод четырехжильный. Поэтому бывает очень сложно определить, куда их подключать, если в квартире всего 3 провода.

Варочные панели марки Electrolux уже с проводом. Это облегчает процесс монтажа, но в этом случае нужна правильная схема подключения.

С помощью специальной инструкции можно вручную подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подключить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

Найдите место, где расположены клеммы. Обычно они расположены на задней части корпуса. В отличие от панелей марки Bosch, Electrolux имеет пластиковый корпус. Чтобы его открыть, нужно просто снять крышку с помощью отвертки.
Найдите в открытом ящике выход «земля», обычно он желто-зеленого цвета. Рядом с этим выходом должна быть перемычка на два провода. В него вставляются фазные провода, они черного и коричневого цвета. Для этого проверьте винты отверткой, сдвиньте перемычку и все затяните.
При подключении вилки нужно будет использовать только коричневый провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия при подключении двухфазного оборудования производятся так же, как при подключении однофазного электрощита.

Как подключить индукционную плиту

Индукционную плиту легко подключить. Конечно есть нюансы подключения, для техники с разным количеством проводов. Поговорим об основных позициях такой работы.

Если вы сами не можете подключить варочную панель, то вам необходимо обратиться к мастеру

Советы по подключению индукционной панели:

Определите, сколько проводов в вашей квартире.
Откройте панель доступа на задней стороне панели. Отвинтите крышку с помощью отвертки. Найдите терминалы.
При необходимости объединить провода в необходимое количество групп. Фазы объединяются в одну группу, нейтральные в другую, а земли должны проходить отдельно.
Далее провода панели подключаются к соответствующему контакту вилки.

Подключение индукционных плит, по сравнению с газовыми, очень простая задача. Благодаря тому, что в таких моделях нет горения, ими можно пользоваться, не опасаясь за свою сохранность.

Подключение индукционной плиты самостоятельно (видео)

Какой из способов подключения, которые мы описываем, вам нужно использовать, зависит от типа панели и типа проводки. Если вы не уверены в своих силах, то такую работу лучше доверить электрикам.

Установка и подключение электрической плиты

Руководство по установке и подключению электрической плиты. Как подключить плиту с помощью двухполюсного выключателя и безопасно подключить плиту. Этот проект будет применяться ко всем видам электрических плит, даже для подключения кухонных плит.

Электрическая плита является практически основным ингредиентом на большинстве кухонь, и будь то обычная домашняя плита или что-то более промышленное на коммерческой кухне, если вы обнаружите, что без нее у вас ничего не получится!

Если ваша старая верная электрическая плита, наконец, испустила дух, и вы ищете потенциальные замены и стоимость не только покупки новой плиты, но и ее установки, вы можете подумать; Ладно, сам установлю!

Прежде чем приступить к самостоятельной установке, необходимо учесть несколько моментов.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь, чтобы получить дополнительную информацию.

Как установить электрическую плиту?

Установка или подгонка электрической плиты должна производиться на отдельной цепи. Электрическая плита не может подключаться к какой-либо другой цепи и должна управляться собственным предохранителем на потребительском блоке.

По этой причине, если это новая установка, т.е. вы не подключаетесь к существующему источнику питания, это считается установкой новой цепи и запрещено кем-либо, кроме квалифицированного электрика части P. Пожалуйста, смотрите наш проект в части P, если вы этого не понимаете.

Подсоединение кабеля плиты к электросети является последней частью этого проекта. При подключении плиты или работе с какой-либо электрической цепью соответствующий предохранитель в блоке предохранителей или потребительском блоке должен быть извлечен или выключен, прежде чем что-либо делать.

Также следует выключить питание на блоке управления плитой (если на нем есть выключатель). Это точка подключения, которую плита подключает к сети – подробнее об этом ниже.

Какой тип цепи используется в электрической плите?

Как мы уже говорили, электрическая плита должна быть подключена к собственной цепи! Для этого от блока питания к блоку управления плитой (подробнее об этом ниже) идет кабель нужного сечения, а затем к плите идет еще один кабель нужного сечения.

Из-за того, что сама плита потребляет ток, кабель не проходит обратно к потребительскому блоку, как в кольцевой главной цепи.

Поскольку кабель не идет обратно к распределительному щиту или блоку предохранителей и фактически заканчивается в точке подключения к плите, такая цепь классифицируется как радиальная. Итак, электрическая плита работает по радиальной схеме.

Какой тип переключателя, кабеля и предохранителя/MCB необходим для плиты?

Как уже упоминалось выше, электрические плиты вытягивают огромное количество тока из-за тепла, необходимого для приготовления пищи и т. д.

Чтобы справиться с потребностью в токе, необходимом плите, требуется более мощный предохранитель или автоматический выключатель, а также более толстый кабель и двухполюсный изолирующий выключатель.

Если используемый предохранитель или автоматический выключатель недостаточно велик, чтобы справиться с током, потребляемым электрической плитой, он просто сработает, как только будет использован.

С другой стороны, если используемый предохранитель или автоматический выключатель слишком большой, то в случае каких-либо проблем он может не сработать или перегореть в нужное время.

Точно так же, если используемый кабель недостаточно велик для питания плиты, она может легко нагреться и загореться!

Фактический размер требуемого кабеля может варьироваться и напрямую зависит от мощности конкретной плиты, с которой вы работаете (см. нашу таблицу размеров кабелей и проверьте номинальную мощность вашей плиты в руководстве по эксплуатации производителя).

В 99% случаев 6-миллиметрового кабеля T&E (сдвоенный и заземляющий) и 32-амперного предохранителя или автоматического выключателя должно быть достаточно, но, как уже говорилось, на самом деле требуется конкретное устройство, с которым вы работаете, поэтому вам необходимо проверить и убедитесь, что схема, которую вы устанавливаете, или существующая схема подходит для работы!

Итак, как видите, использование правильного кабеля и предохранителя/автоматического выключателя для вашего прибора абсолютно необходимо.

Что касается используемого переключателя, это так же важно, как и выше. Все электрические плиты должны быть установлены с помощью двухполюсного выключателя !

При установленном на цепи стандартном выключателе при выключении он прерывает провод под напряжением цепи – выключатель разрывает соединение в проводе под напряжением.

В двухполюсном выключателе соединение с фазой и нейтралью разорвано, поэтому можно не бояться, что какой-либо остаточный ток вызовет удар током, когда выключатель выключен.

Блок управления плитой

Плита должна быть подключена к блоку управления плитой (как показано на рисунке ниже). Он должен быть подключен через кабель правильного размера, который, в свою очередь, подключен к предохранителю или автомату соответствующего размера в вашем потребительском блоке или блоке предохранителей.

Выключатель управления плитой со стандартной розеткой на 13 ампер

Блок управления плитой вставляется в стандартную коробку для матраса так же, как розетка или выключатель, и может устанавливаться заподлицо или на поверхности. Некоторые блоки управления плитой предлагают простые средства переключения, но другие включают в себя стандартную розетку.

Если в блок управления плитой включена розетка на 13 ампер, к цепи предъявляется дополнительное требование в 5 ампер, и ваш кабель и выключатели должны отражать это увеличение.

Блоки управления плитой также обычно снабжены неоновой подсветкой для обозначения включения или выключения устройства и/или выключателя, а также для подтверждения наличия тока на подключенном приборе.

Следует отметить, что ваша электрическая плита должна быть установлена в пределах 2 метров от блока управления плитой, однако из-за очевидного тепла, выделяемого плитой, ее никогда не следует устанавливать над ним, ее следует располагать немного сбоку. .

Какие существуют типы электрических плит?

Если вы новичок в рукоделии и сборке бытовой техники, вы можете подумать; Разве электрическая плита не просто электрическая плита? В ответ, не совсем, на самом деле существует три основных различных типа электрических плит:

Отдельно стоящие электрические плиты
Встраиваемые электрические плиты
Встраиваемые под электрические плиты

Основные различия между каждым из перечисленных типов плит выше описано, как и где они установлены.

Отдельно стоящие электрические плиты

Как следует из названия, плиты этого типа, по сути, являются автономными единицами и обычно имеют духовку в основании и три или четыре конфорки над духовкой.

Отдельно стоящие плиты обычно имеют ширину около 600 мм и устанавливаются в промежутке стандартной ширины между другими кухонными модулями или в конце ряда модулей.

Отдельно стоящая электрическая плита

Следует отметить, что иногда отдельно стоящие плиты крепятся к поверхности стены за ними с помощью цепи. Это делается для того, чтобы они не опрокинулись, если их потянуть вперед. 9№ 0003

Эта страховочная цепь является необходимым предохранительным устройством для отдельностоящих газовых плит, чтобы предотвратить падение плиты вперед и отрыв газовой трубы от стены, но иногда ее можно устанавливать и на отдельностоящие электрические плиты.

Встраиваемые электрические плиты

Встраиваемая (или устанавливаемая на уровне глаз) электрическая плита обычно устанавливается внутри стандартного каркаса кухонного гарнитура на высоте около 720 мм от уровня пола, отсюда и альтернативное название плиты, устанавливаемой на уровне глаз.

Требования к высоте, как правило, позволяют установить под ним шкаф или набор выдвижных ящиков.

Как вы, наверное, догадались, встроенная электрическая плита не имеет встроенных конфорок, поскольку они были бы слишком высокими для использования. Вместо этого отдельные газовые или электрические плиты устанавливаются в другом месте на кухне.

Они также доступны в виде одинарных или двойных печей.

Плита электрическая встраиваемая

Плита встраиваемая под электрические плиты

Как и встраиваемая плита, встраиваемая плита устанавливается в стандартный корпус кухонного гарнитура, но устанавливается не на уровне глаз, а под кухонная столешница.

При покупке встроенной духовки очень легко допустить ошибку, перепутав встроенную духовку со встроенной духовкой, но они заметно отличаются тем, что встроенные духовки обычно имеют высоту около 880–890 мм. тогда как встроенные печи имеют высоту всего около 720 мм.

Как и встраиваемые плиты, встроенные плиты не имеют встроенной варочной панели. В большинстве случаев над встроенной духовкой устанавливается отдельная газовая или электрическая плита, чтобы создать впечатление, что они представляют собой единое целое, хотя на самом деле это не так.

Встраиваемая под электрическую двойную духовку

Независимо от типа духовки, с которой вы имеете дело, фактический процесс и принципы, связанные с установкой и подключением электрической плиты, должны быть примерно одинаковыми для каждого типа.

Что делать, если у меня газовая духовка или плита, нужен ли мне источник электричества?

Короче, да, наверное. Хотя основной корпус духовки или варочной панели может расходовать газ, есть и другие компоненты, для работы которых по-прежнему требуется электричество.

Многие современные печи и плиты снабжены вентилятором. Это означает, что у них есть встроенный в заднюю часть духовки вентилятор, который можно включить и который затем обдувает духовку генерируемым горячим воздухом, чтобы он равномерно распределялся по всему объему. духовка, в свою очередь, пропекается равномерно.

Эти вентиляторы чаще всего имеют электропитание.

Кроме того, большинство современных духовых шкафов имеют функцию таймера, позволяющую выключать духовку по истечении установленного времени приготовления. Это также, вероятно, потребуется электропитание для работы.

В случае с газовой плитой вы можете подумать; как это может нуждаться в электричестве для работы?

В ответ, сама плита будет полностью зависеть от газа, но воспламенитель, который искрит, чтобы зажечь газ, в большинстве случаев нуждается в электричестве, чтобы произвести искру.

Подключение электрической плиты

Если вы подробно ознакомились с вышеизложенным, то теперь вы должны быть хорошо осведомлены о правилах установки электрической плиты и о том, разрешено ли вам это делать.

Для целей этого проекта мы собираемся выполнить аналогичный обмен, например. старая сломанная электрическая плита для новой электрической плиты того же типа, в том же месте, но более эффективной и за счет этого требует меньше энергии для работы.

Как указано выше, принципы демонтажа старой плиты и подключения новой должны быть примерно одинаковыми, независимо от типа электрической плиты, с которой вы имеете дело.

Мы также знаем, что вся электрика в доме находится в хорошем состоянии и полностью работает благодаря недавней замене старого блока предохранителей на новый потребительский блок.

1. Выключите питание!

Как мы уже заявляли несколько раз, но нужно повторить еще раз – , прежде чем что-либо делать, выключите питание !

Это означает отключение питания на блоке управления плитой, а также отключение цепи непосредственно в щитке или блоке предохранителей, например отключение MCB или вытаскивание предохранителя.

Это обеспечивает двойную защиту: если кто-то непреднамеренно снова включит питание в распределительном щитке/блоке предохранителей, вы по-прежнему будете защищены, поскольку выключатель управления плитой выключен.

Отключено питание на блоке управления плитой

2.

Снимите старую электрическую духовку

Перед тем, как установить новую духовку, необходимо снять старую.

Если вы работаете с отдельно стоящей плитой, то в большинстве случаев ее можно просто осторожно потянуть вперед, пока она не выйдет из углубления, в котором она находится.

В этом случае, поскольку мы работаем со встроенной плитой сначала нужно будет открутить, чтобы его можно было вытащить. Это также должно быть в случае со встроенной духовкой.

Во-первых, если в основании установлен цоколь, просуньте пальцы вверх и вниз и потяните его вперед, чтобы снять. Он должен быть просто прикреплен к ножкам устройства, поэтому он должен легко сниматься. Это только для того, чтобы избавиться от этого.

Цоколь под плитой, подлежащий удалению

Рекомендуется иметь под рукой пылесос, так как за цоколем может быть немного пыльно и грязно.

Затем откройте нижнюю и верхнюю дверцы духовки (если она есть) и внизу с каждой стороны вы должны где-то увидеть головку винта. Эти винты крепят плиту на месте. Используйте дрель/шуруповерт или отвертку, чтобы удалить каждый винт.

Снятие каждого крепежного винта, чтобы можно было снять плиту

Открутив все винты, осторожно потяните плиту вперед, и она должна начать выдвигаться из корпуса кухонного гарнитура.

Вытягивание старой электрической плиты, чтобы снять ее

Пока не вытаскивайте ее полностью, так как она может быть довольно тяжелой (40 кг и более). Попросите помощи, чтобы полностью вытащить старую электрическую плиту, но перед тем, как она выйдет полностью, опустите ее так, чтобы передний нижний край упирался в пол.

Это позволит вам точно видеть, что происходит позади плиты, с точки зрения длины кабеля, соединяющего плиту с блоком управления плитой.

Их должно быть более чем достаточно, если человек, который устанавливал старую плиту, сделал это правильно.

Потяните старую плиту вперед, пока не увидите кабель

Убедившись, что все в порядке и кабель достаточно провис, вытащите старую плиту и отложите ее в сторону, чтобы она не мешала

3.

Измерение для проверки соответствия новой духовке

Прежде чем установить новую плиту на место для пробной посадки, рекомендуется быстро измерить ее, чтобы убедиться, что ваша новая плита действительно подходит.

В этом случае, поскольку над старой плитой была установлена газовая плита, трубу подачи газа для плиты необходимо было учитывать применительно к новой плите.

Мы измерили старую плиту с точки зрения наклона задней части, предназначенного для размещения газовых труб и других возможных предметов, и сравнили ее с новой плитой.

К счастью, новая плита была немного короче по глубине, чем старая, а это означало, что наклон был немного больше выдвинут вперед.

Это означает, что было достаточно места для газовой трубы

Измерьте пространство для установки и старую плиту, чтобы убедиться, что новая плита подходит

Примечание : Если вы обнаружите, что ваша новая электрическая плита после установки загрязняет любые газовые трубы так как он немного отличается по размеру или форме от старого , НЕ НЕ пытайтесь отрегулировать его самостоятельно. Вам нужно будет связаться с зарегистрированным инженером по газовой безопасности, чтобы переместить трубу для вас

4. Отсоедините кабель от старой духовки

Прежде чем пытаться это сделать, еще раз убедитесь, что старая плита полностью обесточена!

Протяните кабель к задней части старой плиты до места, где она подключена. В зависимости от производителя и типа плиты это может варьироваться, но в основном кабель подключается к клемме определенного типа.

В данном случае он находился за металлической пластиной. Мы удалили винт, удерживающий пластину на месте, чтобы открыть соединительную клемму за ней.

Снимите крышку клеммы, чтобы открыть соединительную клемму

После того, как соединительная клемма будет открыта, мы можем продолжить и отсоединить ее. Используя отвертку, мы ослабили клеммы под напряжением, нейтралью и землей, а затем отсоединили кабель от клеммы.

Ослабьте клеммы под напряжением, нейтралью и заземлением и отсоедините кабель электропитания

5.

Хорошей уборки

Теперь, когда все убрано, было бы неплохо провести тщательную уборку. Вещи могут быть довольно грязными за плитами, так как их редко перемещают.

Пропылесосьте пыль и мусор, а затем хорошенько очистите все, используя подходящее универсальное чистящее средство.

Проведите тщательную уборку после снятия и отключения старой плиты

6. Пробная установка новой духовки

Прежде чем мы даже подумаем о подключении чего-либо, важно проверить установку новой плиты на место, просто чтобы убедиться, что все в порядке. Ну и хорошо.

С помощью второй пары рук осторожно поднимите новую плиту на место, а затем осторожно задвиньте ее обратно в корпус кухонного гарнитура.

Если все в порядке, новая скороварка должна вставиться достаточно легко. Если нет, вам нужно будет вытащить его обратно и проверить, чтобы выяснить, почему.

Совет : Чтобы новая плита легче скользила, нанесите немного полироли для мебели на основание и по бокам внутренней части корпуса кухонного гарнитура.

Установите новую плиту на место, чтобы убедиться, что она подходит.

В этом случае после установки мы обнаружили, что новая плита была на 5 мм выше старой, то есть она не скользила под столешницу.

Чтобы исправить это, мы вытащили его обратно, а затем опустили устройство чуть более чем на 5 мм, заменив некоторые уплотнители, которые находились на месте под ножками устройства.

внесите необходимые коррективы в кухонный гарнитур, чтобы новая плита поместилась должным образом

7. Подсоедините новую электрическую плиту

Теперь, когда мы знаем, что новая плита поместится в нишу кухонного гарнитура, как и должна, прежде чем мы действительно можем установить его на место, последняя работа заключается в подключении кабеля питания к клемме на задней панели новой плиты.

В случае с нашим кабелем питания, он был довольно старым, поэтому в нем по-прежнему использовались старые цвета проводов, а не новые. Это нормально, если оно было протестировано и подтверждено, что оно по-прежнему соответствует назначению.

Поскольку он был протестирован после установки нового потребительского блока несколькими месяцами ранее, мы знали, что это так, и могли продолжить и подключить его.

Однако, если вы сомневаетесь, что это не так, обратитесь к квалифицированному электрику для проверки.

Чтобы подключить новую плиту, если вы имеете дело с кабелями со старой цветовой схемой проводов, просто подсоедините каждый кабель к правильной клемме.

Старые цвета проводов

Красный = под напряжением
Черный = нейтральный
Желтый и зеленый = заземление Цвета проводов можно найти в нашем проекте здесь):
Новые цвета проводов
- Коричневый = Активный
- Синий = Нейтральный
- Желтый и Зеленый = Земля
клеммы, чтобы защитить их и предотвратить удары и любые другие воздействия на клемму под напряжением. Удалите это пока.
Открыв клеммы, мы использовали отвертку, чтобы ослабить каждую из них, а затем подключили красный к клемме «L», черный к клемме «N», а желтый и зеленый к клемме «E».
Затем защитный кожух был переделан, чтобы скрыть и защитить все.
Чтобы убедиться, что все в порядке, снова включили питание, чтобы убедиться, что плита загорелась. После подтверждения питание снова было отключено.
Включите питание, чтобы проверить, включается ли духовка должным образом
8. Установите новую духовку
Теперь, когда кабель электропитания подключен правильно и мы проверили, что духовка включается должным образом, пришло время установить ее на место.
Расположите плиту задним нижним краем на основании устройства, затем поднимите передний край (при необходимости с помощью) и задвиньте его назад в корпус устройства, слегка надавив.
После установки убедитесь, что стенки скороварки находятся на одном уровне с краем корпуса, чтобы ее можно было закрепить винтами.
После промывки используйте дрель/шуруповерт, чтобы вкрутить винт в каждую точку крепления.
После полной установки вкрутите винты в точки крепления, чтобы надежно удерживать плиту
9.
Снимите всю упаковку и включите ее
перед электрической плитой, а также, что более важно, что-нибудь изнутри.
После того, как все закончилось, вы можете безопасно снова включить питание и запустить его, чтобы убедиться, что он работает должным образом.
Перед использованием убедитесь, что с плиты снята вся упаковка.
Замена и подключение электрической плиты — довольно простая работа, если все готово для прямой замены. Однако, если есть сомнения, всегда следует пригласить профессионального электрика, который сделает работу за вас.
Новая электрическая плита успешно установлена
Все материалы проекта написаны и подготовлены Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .
Как починить клеммную колодку электрической плиты
Электропитание электрической плиты подается с задней стороны прибора через клеммную колодку. Новые плиты не поставляются с сетевыми кабелями, поэтому для подключения к электрике будет использоваться старый кабель, который использовался на вашей старой плите.
Однако, если он подключен неправильно, например, винты неправильно затянуты во время установки, это может привести к перегреву и повреждению клеммной колодки.
Если вы не знаете, с чего начать, не нужно паниковать. Мы расскажем вам, как успешно заменить клеммную колодку, не повредив духовку.

В этом видео показан пример снятия или замены детали на типичном станке, некоторые модели могут отличаться, но процедура должна быть схожей.
Что вам понадобится
- Клеммная колодка
- Отвертка
- Клещи
Шаг 1. Советы по безопасности (выключите плиту)
Безопасность прежде всего! Прежде чем приступить к ремонту, убедитесь, что вы выключили прибор из сети.
Шаг 2 — Освобождение клеммной колодки
На клеммной колодке этой плиты мы можем видеть некоторые повреждения, которые на самом деле были вызваны тем, что этот нейтральный провод (синий провод) не был должным образом затянут на самой клеммной колодке. Мы также можем видеть подгорание на синем проводе.
Приступайте к отсоединению этих трех проводов, фотографировать не нужно, так как все они помечены как «Живой», «Нейтральный» и «Земля». Вы отсоединяете их, отвинчивая винты, которые удерживают их на месте.
Теперь, когда все провода отсоединены, вы можете освободить кабельный зажим внизу.
Чтобы снять клеммную колодку с плиты, просто открутите два винта и нажмите на два зажима сверху — тогда вы сможете отсоединить ее от самой плиты.
Шаг 3. Подсоедините электрические разъемы к новой клеммной колодке
.
Теперь, когда клеммная колодка снята с плиты, вы сможете увидеть проводку, которая подключается к самой клеммной колодке.
Обычно мы советуем сфотографировать проводку, чтобы вы могли точно вспомнить, как она расположена, но в этом случае вы можете увидеть, что со временем все эти провода практически все стали коричневыми.
Если это произошло с проводами на вашей плите, вы можете просто поднести новую клеммную колодку к старой и перекинуть провода по одному в одну и ту же точку на новой клеммной колодке.
Стоит отметить, что эти электрические разъемы должны быть очень плотно соединены, поэтому используйте пару плоскогубцев, чтобы укрепить и закрыть разъемы, если они немного ослаблены.
Шаг 4. Прикрепите новую клеммную колодку к плите
.
Вся тяжелая работа позади, и вы почти закончили! На этом этапе вы готовы снова подключить клеммную колодку к плите.
Сначала вставьте дно, а затем закрепите его внутри, убедившись, что зажимы прилегают к задней панели плиты. Затем вы можете прикрутить его на место.
Шаг 5. Повторно подключите сетевой кабель
.
Осталось только снова подключить сетевой кабель, но из-за повреждения нулевого провода на этой плите мы просто зачищаем провод до сюда, а затем зачищаем его так, чтобы было новое соединение, идущее в клеммную колодку. .
Если вам нужно сделать это с проводом, используйте пару плоскогубцев с секцией для резки провода и отрежьте конец. Затем вы можете использовать канцелярский нож или нож, чтобы аккуратно зачистить изоляцию, чтобы открыть новое соединение.
После того, как вы сделали надрезы по всей изоляции проводника (вплоть до медной верхней жилы), просто используйте пару плоскогубцев и скрутите резину, которая должна сломать ее в том месте, где вы надрезали, а затем вы можете снять резину рычагом.
Это даст вам хорошее новое соединение, но если провода снова закрутились вместе, вы можете использовать пару плоскогубцев, чтобы просто туго скрутить их вместе.
Шаг 6 — Присоединение проводов
Поскольку теперь у проводов есть разница в длине, вы можете проделать точно такую же процедуру с коричневым проводом.
Теперь, когда у них есть новые соединения на проводах под напряжением и нейтрали, вы готовы подключить их к клеммной колодке. При этом просто убедитесь, что соединительные винты затянуты.
После прикрепления и завинчивания вы можете положить землю в конце. После того, как фаза и нейтраль установлены, дважды проверьте винты и убедитесь, что эти соединения очень плотно затянуты, чтобы не пострадать от другого перегоревшего клеммного блока.
Как только вы будете довольны, вы можете согнуть провод на место, а затем вы можете установить заземляющий провод.
Удерживая заземляющий провод на месте, вы можете манипулировать проводами, чтобы они поместились в коробке. Снова подсоедините кабельный зажим и закройте корпус клеммной колодки.
Хотите почистить духовку прямо сейчас?
Если вы все еще чувствуете себя на вершине мира после хорошо выполненной работы, вы можете использовать неедкое чистящее средство для духовки, чтобы очистить внутреннюю и внешнюю часть стационарной духовки.
Нужно найти правильную клеммную колодку для вашей духовки?
Помимо того, что это один из самых простых ремонтов бытовой техники своими руками, самостоятельный ремонт клеммной колодки духовки может сэкономить вам много денег по сравнению с заказом ремонта или покупкой новой плиты.
Здесь, в eSpares, у нас есть широкий ассортимент сменных клеммных колодок для духовых шкафов, из которых вы можете выбрать, так что вскоре вы сможете отремонтировать их самостоятельно.
Что ж, ваш набор навыков «Сделай сам» теперь включает в себя ремонт клеммной колодки духовки.
Поздравляем! Если вам нужен совет по ремонту бытовой техники в домашних условиях, eSpares предлагает множество полезных статей с советами в нашем консультационном центре.
Как установить, подключить и подключить новую электрическую плиту
Электрическая плита необходима в каждом доме. Если пришло время заменить вашу текущую электрическую плиту, будь то из-за того, что прибор изношен после многих лет ежедневного использования, или потому, что вы хотите обновить и модернизировать свою кухню, вы можете подумать, что установка новой плиты — это простая работа с электропроводкой. .
Тем не менее, профессиональная установка электрической плиты не так проста, если вы не являетесь компетентным энтузиастом. Более того, есть юридические вопросы, о которых вы должны знать в первую очередь, прежде чем вы будете готовы узнать, как установить плиту самостоятельно, засучить рукава и взяться за проект. Если вы настоящий энтузиаст, который хочет научиться устанавливать, подключать и подключать свою новую электрическую плиту, следуйте этому руководству и узнайте все, что вам нужно знать.
Электротехнические нормы
Проверьте, не мощнее ли ваша новая модель электрической плиты, чем та, которая у вас была раньше. В этом случае вам, вероятно, потребуется установить новую цепь для питания устройства. А установку новых цепей могут выполнять только электрики, сертифицированные по Части P.
А если вы можете использовать существующую электрическую цепь и блок управления плитой, вы можете самостоятельно подключить новую электрическую плиту. Эта процедура может привести к летальному исходу, если вы не будете осторожны и не знаете, что делаете. Даже если вы кое-что знаете об основных принципах электротехники, наймите квалифицированного электрика, чтобы он изучил вашу работу и выдал вам сертификат на малые электромонтажные работы. Обязательно получите сертификат, так как в противном случае ваша страховка на недвижимость может быть аннулирована, и вам, несомненно, будет труднее продать свой дом.
Проверьте, соответствует ли ваш дом требованиям к электропитанию
Поскольку современные электрические плиты выделяют большое количество тепла, для их правильной работы требуется много энергии. Это означает, что вам понадобится предохранитель как минимум на 13 ампер, хотя для последних моделей потребуется предохранитель на 32 ампера. Чтобы быть уверенным, прочитайте руководство к вашей электрической плите, чтобы проверить ее точную мощность. Для электрической плиты потребуется отдельный предохранитель, поэтому вам нужно будет подключить новый прибор к отдельной цепи. Таким образом, изолированная система гарантирует, что ваша электрическая плита всегда потребляет достаточно энергии, и ее использование совершенно безопасно.
Установка двухполюсного разъединителя
Электрические плиты — это энергоемкие машины, требующие постоянного контроля с помощью двухполюсных разъединителей. Изолирующий выключатель гарантирует, что в случае короткого замыкания по проводке прибора больше не будет поступать электрический ток. Переключатель гарантирует, что вас не ударит током, если вы коснетесь устройства после возникновения короткого замыкания.
Хотите знать, почему мы рекомендуем двухполюсный выключатель вместо однополюсного? Одиночные выключатели могут обесточить только провод под напряжением, а плиты потребляют гораздо больше энергии, чем могут питать даже нейтральный провод. Используя двухполюсные выключатели, вы гарантируете, что оба провода будут отключены для полной безопасности в случае чрезвычайной ситуации.
Рисунок Расположение блока управления плитой
Новая электрическая плита должна быть подключена толстым кабелем, называемым блоком управления плитой. Тем не менее, убедитесь, что ваш прибор расположен в пределах двух метров от устройства, но не непосредственно под ним, чтобы предотвратить пожароопасную ситуацию. Если ваш блок управления более поздней модели, в нем, вероятно, будут установлены неоновые огни. Неоновые огни будут означать, когда устройство включено.
Выберите подходящий кабель для ваших кулинарных нужд
Если вы только что приобрели новую электрическую плиту, скорее всего, в упаковке есть кабель. Если это не так, вот несколько советов по правильному выбору:
- Выберите кабель достаточной толщины, например термостойкий кабель диаметром 2,5 мм, которого достаточно для большинства бытовых сценариев.
- Выберите кабель с несколькими жилами. Наиболее часто продаваемые разновидности поставляются с тремя проводами, и кабель часто называют «двухжильным и заземляющим» или «двойным и заземляющим».
- Если вы не уверены в правильности размера и типа кабеля для вашей электрической плиты, прочтите официальное руководство и проконсультируйтесь с профессиональным электриком!
Фото Beazy
Примите во внимание горячую зону
Горячая зона — это область, расположенная непосредственно над вашей электрической плитой. Перед установкой плиты в желаемом месте освободите горячую зону от любых материалов, которые даже отдаленно воспламеняются, таких как котлы, обои, дерево и многое другое. Убедитесь, что между плитой и любыми другими предметами, установленными в вашей кухне, есть зазор не менее 30 см. Это жизненно важно, когда вы только что завершили комплексный ремонт квартиры, включая установку кухонной утвари, раковины, холодильника или другой кухонной техники.
Подключите плиту к электросети вашего дома
Теперь, когда вы приняли все необходимые меры предосторожности, пришло время подключить вашу новую электрическую плиту. Чтобы обеспечить успешную установку, вот все, что вам нужно знать о подключении плиты к электросети вашего дома.
Подключение кабеля к задней части электроплиты
В первую очередь найдите клеммную коробку на задней панели плиты и отвинтите пластину. После этого подключите провода под напряжением, нейтраль и заземление в соответствующие разъемы. Затяните винты, чтобы убедиться, что кабели на месте, и снова установите заднюю пластину.
Подключение плиты к блоку управления плитой
Убедитесь, что кабель плиты плотно прикреплен к прибору. Замкните цепь устройства на блоке предохранителей, чтобы никто не мог непреднамеренно щелкнуть выключателем, когда вы подключаете устройство. Включите двухполюсный разъединитель, чтобы обесточить плиту, и поместите кусок защитного покрытия под плиту, чтобы не поцарапать поверхность кухни. Используйте тестер напряжения, чтобы убедиться, что блок управления плитой полностью отключен и с ним безопасно работать. Вставьте провода в соответствующие гнезда и вставьте винты обратно. Наконец, прикрутите изоляцию под проводку, чтобы закрепить провода на месте.
Вуаля! Теперь вы можете включить плиту, чтобы проверить, все ли работает как надо, и вы готовы приготовить вкусные блюда на своей новой электрической плите.
Заключительные слова
Как известно, установка и подключение вашей новой электрической плиты – не самое простое дело в мире. Это требует большого терпения, подготовки, исследований, навыков «сделай сам», чрезвычайной осторожности и правильного мышления.
