Содержание

видео-инструкция как сделать, особенности устройства самодельных конструкций, цена, фото

Статьи

Существуют ли какие-то нормативные требования к подмосткам, использующимся при кладке стен и отделке фасадов? В этой статье мы познакомимся с документами, регламентирующими их сооружение, а также выясним, как правильно собираются самодельные леса из дерева.

Леса используются при отделке каркасного дома.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

  1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
  2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Уточним: раздел посвящен не только лесам, но и безопасности при использовании средств малой механизации и подсобных приспособлений в целом.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.

Тип лесов Высота от уровня грунта, метры Нормативная нагрузка на 1 м2 поверхности, кгс
Стоечные приставные (то есть требующие крепления к конструкциям здания) Не более 100 100 — 500 в зависимости от вида работ и материала здания
Свободностоящие Не более 20 100 — 200
Передвижные Не более 20 100 — 200
Навесные Не более 20 100 — 200

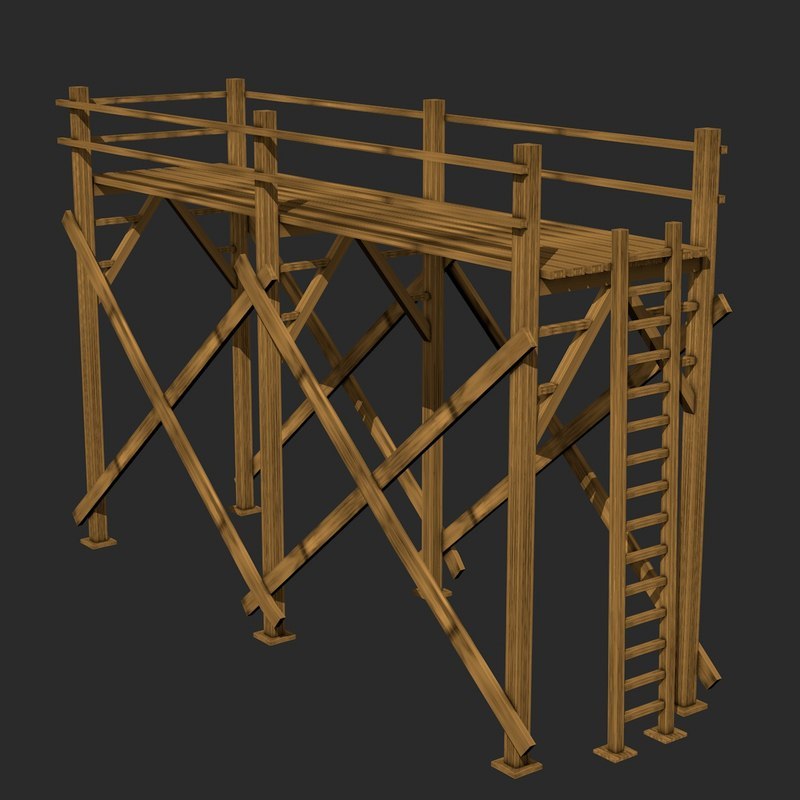

Один из вариантов конструкции деревянных приставных лесов.

Важно: в настоящее время при строительстве и отделке многоквартирных домов используются сборно-разборные металлические средства подмащивания.
Строительные деревянные леса востребованы в основном в частном строительстве.
С практической стороны требования к их несущей способности означают, что настил должен без деформации выдерживать вес двух взрослых людей на одной площадке.

Идея нормирования нагрузки получает развитие в следующей части документа:

  • Леса должны выдерживать как постоянную нагрузку собственной массой, так и временные нагрузки — вес людей, стройматериалов и давление ветра.
  • При расчете коэффициент надежности принимается равным 1,2 для веса людей и материалов; для расчетной ветровой нагрузки он берется равным 1,3. Стало быть, при максимальной расчетной нагрузке в 100 кг/м2 площадка подмостей должна выдерживать не менее 120 кг/м2; силой ветра в случае невысокой деревянной конструкции с решетчатыми вертикальными элементами можно пренебречь.

При таком исполнении лесов ветровую нагрузку можно не рассчитывать.

Отдельно оговаривается ограждение рабочих площадок:

  • При высоте настила более 1,3 метра от уровня грунта он должен иметь ограждение.
  • Расстояние между соседними горизонтальными конструктивными элементами ограждения (перилами, поручнями и т.д.) не должно быть меньше 45 сантиметров.

СНиП 12-03-99

Какими должны быть устройство деревянных лесов и условия их установки согласно второму документу?

  1. Площадка под леса должны быть выровнена и утрамбована. Кроме того, с нее должен быть организован отвод дождевых вод. Если в силу каких-то причин эта инструкция невыполнима, подмостки снабжаются регулируемыми опорами или иными средствами, позволяющими сделать рабочий деревянный настил строго горизонтальным.

Ехидный комментарий: в реальных условиях частного строительства в таких случаях сооружаются леса со стойками разной длины.

  1. Если леса не обладают необходимой устойчивостью, они могут крепиться с конструкции здания. При этом крепить подмостки к балконам, карнизами прочим выступающим архитектурным элементам строго запрещено.
  2. Подмостки вблизи автомобильных проездов снабжаются отбойным брусом и размещаются не ближе 0,6 метра от максимально выступающих за дорожное полотно габаритов проезжающего автотранспорта.
  3. Рабочие настилы должны быть ровными и иметь зазор между досками не более 5 миллиметров. Если под лесами есть проход или ведутся смежные работы, настил не должен иметь зазоров вообще.
  4. Высота ограждения настила не должна быть менее 110 сантиметров. Бортик настила, препятствующий падению инструментов и материалов, делают не ниже 10 см.

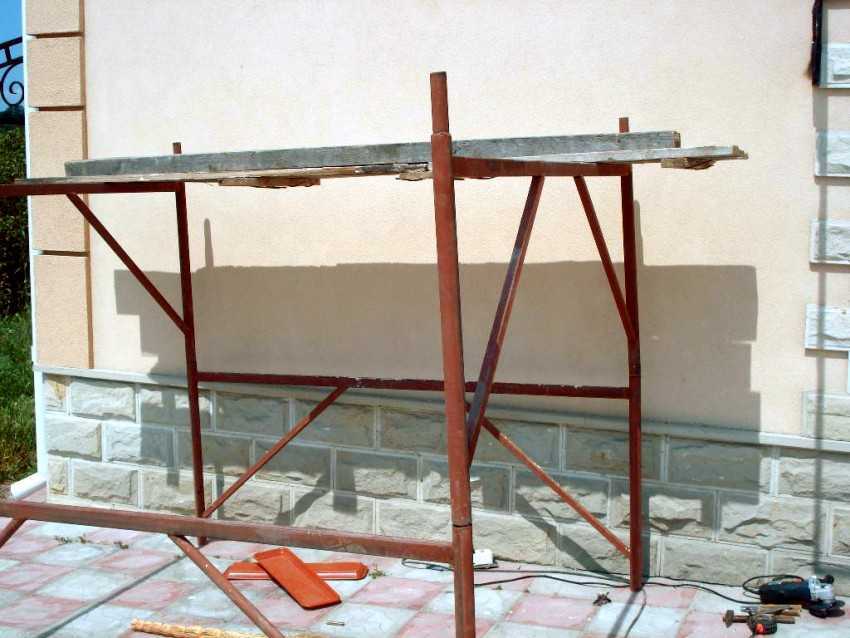

Комбинированное решение: стальной каркас и деревянный настил. Обратите внимание на бортики на каждом ярусе.

  1. Щиты смежных настилов укладываются с нахлестом на опору. При этом нахлест щитов в каждую сторону относительно опоры не должен быть меньше 20 см.
  2. При высоте до 4 метров леса могут приниматься в эксплуатацию прорабом или мастером участка. При высоте более 4 метров назначается приемная комиссия; результат приемки актируется. В дальнейшем сооружение осматривается прорабом или мастером не реже одного раза в 10 дней.

Заметьте: при простое свыше 1 календарного месяца лесам требуется повторная приемка комиссией с составлением акта.
Кроме того, осмотр требуется после дождей, ветров, оттепелей, землетрясений и действия прочих внешних факторов, способных повлиять на прочность конструкции.

Образец акта приемки.

Практические советы

Нормативные требования, безусловно, необходимо соблюдать. В той части, которая касается безопасности труда, они часто в буквальном смысле слова пишутся кровью; цена несоблюдения инструкций может быть самой высокой.

Однако существенная часть приведенных пунктов относится в первую очередь к промышленному строительству. Как сделать деревянные леса своими руками строителю небольшого частного дома? На что обратить особое внимание, чтобы обеспечить собственную безопасность?

Выбор пиломатериалов

Для стоек лесов используется деревянная доска или брус сечением 50х100 — 100х100 мм. Для перемычек между стойками, служащих опорой для настила, и для самого настила стоит взять доску толщиной 50 мм. Распорки, бортики и ограждение можно соорудить из 30-миллиметровой доски.

На фото в качестве распорок использован брусок сечением 50х50 мм.

При выборе досок следует обратить особое внимание на отсутствие крупных сучков и косослоя между более широкими плоскостями доски. И то, и другое резко уменьшает ее механическую прочность.

Размеры и расстояния

При сооружении лесов стоит придерживаться следующих габаритов:

  • Расстояние между соседними стойками — не более 2 метров.
  • Оптимальная ширина настила — метр.
  • Высота лесов — не больше шести метров.
  • Высота ограждения в полном соответствии со СНиП равна 1,1 м.

Ограждение существенно повышает безопасность конструкции.

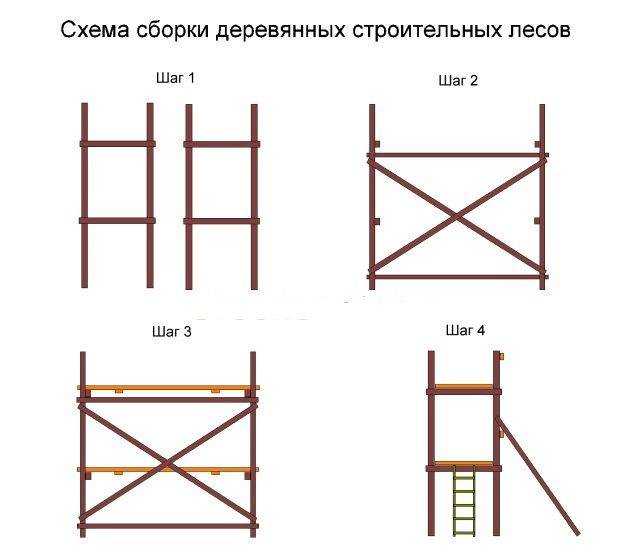

Порядок сборки

  1. Стойки соединяются диагональными распорками, образующими жесткие треугольники, препятствующие деформации.
  2. Между стойками крепятся доски перемычек.
  3. На них укладываются и закрепляются доски настила.
  4. По бокам набиваются бортик, не дающий инструменту упасть с настила, и ограждение.
  5. Сбоку к лесам крепится лестница.

Безопасность

Возводя деревянные строительные леса своими руками, стоит уделить особое внимание нескольким моментам, непосредственно связанным с безопасностью работ.

  • Для соединения стоек с перемычками и распорками лучше всего использовать шпильки или болты с широкими шайбами. Они не только надежны, но и позволяют быстро разобрать конструкцию без повреждений пиломатериалов. Эконом-вариант — вбитые вразбежку (под углом в разные стороны) длинные гвозди. Саморезы здесь не используются.
  • Настил обязательно прибивается к доскам перемычек. В противном случае смещение доски рано или поздно приведет к вашему падению с высоты.
  • Доски настила не должны выступать за пределы перемычек более чем на 20 сантиметров. Иначе, наступив на перемычку, вы рискуете вырвать гвоздь с противоположной стороны доски и опять-таки спикировать с высоты.

Выступающие за пределы конструкции доски могут привести к падению.

Заключение

Как несложно заметить, основное, чему уделяется внимание при конструировании строительных лесов — безопасность. Прикрепленное видео в этой статье поможет вам более детально познакомиться с правилами безопасности при строительстве. Успехов!

Строительные леса своими руками из дерева (фото). Как сделать строительные леса своими руками? :: SYL.ru

Продукты с минимумом углеводов: как их сочетать, чтобы насытиться и не полнеть

Почему волосы путаются даже несмотря на уход и как решать проблему

Тыквенные блины — блюдо, которое поднимет настроение в осенние дни

Готовим жаркое в тайском стиле. Получается вкусным и очень нежным

Как правильно подготовить баклажаны к заморозке: разные способы

Настолько ли полезно мыть голову без шампуня: все о методике ноу-пу

Гликолевая кислота для обновления клеток: какие ингредиенты искать в уходе

Цыпленок в банке: заготовка, которая может храниться до одного года

Тенденции в мейкапе на конец осени и начало зимы

Ракам улыбается удача: Таро-прогноз на вторую неделю ноября

Автор

Если вы решили построить дом, строительные леса своими руками можно с легкостью изготовить. В основе данной конструкции может быть древесина. Перед началом работ важно знать о том, что оборудование будет иметь в составе опорные стойки, перемычки, настилы, лестницы, а также распорки. Последние составляющие должны располагаться как вертикально, так и горизонтально. Стоит предпочесть именно деревянные строительные леса, своими руками их будет изготовить гораздо проще, чем металлические. Однако такие леса не предназначаются для значительных нагрузок. После конструкцию можно будет разобрать и использовать отдельные элементы по другому назначению. Однако повторная сборка тоже возможна, но леса при этом уже не получатся прочными.

Особенности сборки деревянных лесов

Если вы решили собрать строительные леса своими руками, то потребуется соблюсти некоторые правила. Конструкция должна быть удобна в использовании, именно поэтому между стойками следует обеспечить минимальное расстояние, равное 2 м, тогда как максимальный предел эквивалентен 2,5 метра. Ширина настила не должна оказаться меньше 1 метра. При выборе высоты нужно руководствоваться максимальным пределом в 6 метров. Для того чтобы было удобно работать, необходимо создать чертеж.

Подготовка материалов и инструментов

Когда изготавливаются строительные леса своими руками, важно на начальном этапе подготовить весь набор инструментов и материалов. Таким образом, при этом не обойтись без бруса квадратного сечения со стороной в 100 мм. Понадобятся и доски, необходимо выбрать или приобрести те, что обладают толщиной, равной 30 миллиметрам. В качестве крепежа выступают гвозди, а вот осуществлять замер позволит рулетка. Хорошо, если в наличии у мастера будет дисковая пила. Выбирая древесину, необходимо обратить внимание на сухой и достаточно плотный пиломатериал, который лишён трещин. Если предпочесть сырую древесину, то она значительно утяжелит конструкцию. Помимо прочего, после высыхания конструкция может деформироваться. По той причине, что оборудование строится только лишь на определенное время, его элементы нет необходимости шлифовать и обрабатывать антисептическими составами.

Работа над рамой

Если будут изготавливаться леса строительные своими руками, то на первоначальном этапе нужно заняться рамой, при этом будет использоваться брус в количестве четырех штук, которые нужно обрезать по высоте лесов и уложить на ровное, по возможности, основание. Следующим шагом станет манипуляция, при которой следует использовать два бруса, каждый из которых обладает длиной в четыре метра. Еще два элемента должны иметь длину в 3,6 метра. Эти элементы следует прибить со внутренней стороны опорных балок. Меньшие заготовки укрепляются по верхнему краю, тогда как большие — устанавливаются по нижнему. В итоге вы должны получить трапеции, которые дополнительно фиксируются диагональными распорками.

Монтаж каркаса

Если изготавливаются леса строительные своими руками, то следующим шагом станет подъем рам. Их нужно установить вертикально и временно зафиксировать боковинами. Шаг между нижними краями стоек должен быть эквивалентен 1,15 метра. Расстояние между верхними краями должно оказаться равно 1 метру. Важно проанализировать, насколько правильно по отношению к горизонтальной поверхности располагаются боковые части. Если всё оказалось правильно, то каркас можно сбить гвоздями. Готовые леса должны получить форму пирамиды, а ее боковые части должны располагаться строго горизонтально и изготавливаться из бруса.

Установка настила

Если вы решили изготовить строительные леса своими руками из дерева, к верхним брускам, которые располагаются поперек, нужно прикрепить доски, составляющие настил. Лучше фиксировать их по ширине каркаса. Элементы следует уложить вплотную, не оставляя зазоров на стыках. В боковых частях каркаса следует зафиксировать дополнительные поперёк расположенные элементы, которые удобно будет применять в качестве лестницы.

Альтернативный вариант изготовления строительных лесов

Строительные леса своими руками из дерева могут быть изготовлены по разным технологиям. Вы можете использовать ту, что разработана самостоятельно. Для работы следует подготовить пиломатериал разного сечения и размеров. Например, горизонтальный настил должен быть сделан из более массивных досок, их толщина должна быть равна 50 миллиметрам. А вот ребра жесткости можно выполнить из досок, толщина которых варьируется от 25 миллиметров. Рейки ограждения могут иметь данный параметр от 20 миллиметров и выше. Некоторые специалисты все же рекомендуют обработать древесину составами против гниения и появления плесени. Это верно, если вы запланировали не только строительство дома, но и других сооружений на участке. Если вы задумались о том, как сделать строительные леса своими руками, то можно воспользоваться рекомендациями специалиста. Они советуют выполнять торцевые стороны конструкции под сходящимся углом, что должно увеличить устойчивость лесов. Помимо прочего, эти элементы не станут выступать помехой при проведении ремонтных работ.

Заключение

Несущие опоры, в основе которых будет брус с сечением 10х10 см, желательно делать усиленными, так как элементы меньшего сечения снижают прочность подобного сооружения. Выполняя строительные леса своими руками, фото подобных конструкций рекомендуется посмотреть заранее. В качестве минимально допустимой ширины выступают 50 сантиметров. Тогда как длина может достигать четырех метров. Если превысить высоту, которая была рекомендована выше, существует риск опрокидывания конструкции. Если есть возможность, то рекомендуется запастись электрическими инструментами, в противном случае проведение работ будет длиться достаточно долго. При креплении боковых частей к опорным балкам можно использовать саморезы. Однако некоторые мастера не советуют делать этого. Если будут изготавливаться строительные леса из досок своими руками, то в качестве самого важного требования выступает безопасность. Это обусловлено тем, что подобные конструкции могут иметь достаточно внушительную высоту, падение с них может стать причиной получения серьезных травм. Именно поэтому не стоит экономить на пиломатериале, приобретать следует только качественную и хорошо просушенную древесину. Только лишь при соблюдении данных правил удастся добиться отличного результата, который предполагает прочность и надежность строительных лесов.

Такие конструкции можно будет эксплуатировать даже не один год, несмотря на то, что они будут подвергаться негативным внешним воздействиям.


Похожие статьи

  • Ленточная пилорама своими руками: чертежи
  • Беседки из бруса своими руками: проекты и строительство
  • Как построить дом своими руками. Строительство каркасного и деревянного дома
  • Строительство дома: новые технологии строительства и материалы. Внедрение новых технологий в строительстве
  • Как построить красивый дом. Обзор распространенных технологий
  • Как сделать шалаш? Шалаши своими руками из веток: инструкция, фото
  • Дровница своими руками: виды, проекты, этапы изготовления

Также читайте

Как построить строительные леса своими руками

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05.10.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

зазамаза / Getty Images

Обзор проекта

Строительные леса своими руками поднимут вашу работу на новый уровень. В помещении строительные леса помогают покрасить потолок, установить карниз или добавить встроенные светильники. Снаружи самодельные строительные леса можно использовать для покраски сайдинга, мойки под давлением, работы на карнизах и фасциях, ремонта окон или выполнения других работ на первом этаже.

Прежде чем начать

Эти двухъярусные строительные леса своими руками состоят из двух опорных ножек А-образной формы, которые выглядят как стремянки. Каждая опорная ножка шарнирно закреплена 4-дюймовым болтом. Нижние перекладины имеют высоту 22 дюйма, а верхние перекладины — 45 дюймов. Съемная платформа длиной 12 футов и шириной 23 дюйма опирается на ступеньки. Опорные ножки можно сложить для удобства хранения.

Вопросы безопасности

Позаботьтесь о том, чтобы строительные леса, сделанные своими руками, располагались на твердой ровной поверхности. Ставьте платформу только на нижние перекладины или на следующие перекладины. Не ставьте платформу для стояния на верхние ступеньки.

Эти строительные леса DIY предназначены только для домовладельцев, выполняющих некоммерческие работы в своих домах. Леса не соответствуют требованиям OSHA для работы в строительной отрасли, поэтому они не одобрены OSHA.

9Лучшие торцовочные пилы 2022 года

Оборудование/инструменты

  • Электрическая торцовочная пила или циркулярная пила
  • Электрическая дрель
  • ножовка
  • Набор сверл
  • Площадь скорости
  • Карандаш

Материалы

  • 1 один на четыре, 8 футов
  • 1 один на два, 8 футов
  • 8 два на четыре, 8 футов
  • 6 один на шесть, 8 футов
  • 2 два на двенадцать, 12 футов
  • 4 оцинкованных болта с шестигранной головкой, 1/2 дюйма на 4 дюйма
  • 16 шайб, 1/2 дюйма
  • 2-дюймовые винты, упаковка
  • Стальная цепь, 16 торговых размеров, всего 120 дюймов
  • 8 стяжных болтов, 3/8 дюйма на 1 дюйм
  1. Рубка дерева

    Начните с резки древесины в соответствии с таблицей ниже:

    Пиломатериалы Размер нарезки Количество Функция Деталь №
    Один на два, 8 футов 18 дюймов  4 Распорки для перекладин А
    Два на четыре, 8 футов Не резать Н/Д Вертикальные опорные ножки Б
    Один на шесть, 8 футов 36 дюймов 12 Ступени С
    Два на двенадцать, 12 футов Не резать Н/Д Платформа для стояния Д
    Один на четыре, 8 футов 22 дюйма 4 Соединители для стоячей платформы Э
  2. Отметить местоположение шарнира

    Используйте квадрат скорости, чтобы отметить 1-3/4 дюйма от конца и 1-3/4 дюйма от стороны два на четыре (B). Просверлите отверстие диаметром 5/8 дюйма на отметке. Повторите для трех других 2 на 4 (B).

  3. Сборка вертикальных опорных ножек

    Прикрепите два из двух на четыре (B) болтом 1/2 дюйма на 4 дюйма, используя шайбы на каждом конце и гайку. Пока оставьте шарнирную вертикальную опору незакрепленной. Повторите еще три раза с другими двумя на четыре.

  4. Добавить нижнюю перекладину к опорной стойке

    Положите две шарнирные вертикальные опорные ножки рядом друг с другом на расстоянии 36 дюймов друг от друга. Начните с левой стороны. Используйте одну из проставок перекладин (A) в качестве шаблона для измерения снизу вверх (конец, противоположный болтам).

    Повторите то же самое с другой проставкой для перекладин с правой стороны. Добавьте перекладину (C) над каждой распоркой перекладины. Начиная с направляющих отверстий, привинтите перекладину на место тремя 2-дюймовыми винтами с левой стороны, ввинчивая ее в крайний два на четыре. Привинтите другую сторону перекладины на место с правой стороны, ввинчивая ее в самую крайнюю часть два на четыре.

  5. Добавить верхнюю перекладину к опорной стойке

    Установив нижнюю перекладину, снова используйте распорки перекладин (A) в качестве шаблонов для измерения высоты верхней перекладины. Привинтите верхнюю перекладину на место, не забывая прикрутить ее к крайним двум на четыре опоры.

  6. Добавление перекладин на другую сторону опоры

    Добавьте перекладины с другой стороны опорной ножки, как вы делали ранее. С этой стороны, однако, перекладины должны быть ввинчены в самые внутренние  два на четыре. Повторно используйте прокладки для перекладин со стороны первой опорной стойки.

  7. Сборка второй опоры

    Сделайте вторую опорную ногу точно так же, как вы сделали с первой опорной ногой.

  8. Добавить поддерживающую цепь к ногам

    Установите каждую опорную ногу в вертикальное положение и раскройте. Разделите ноги на 36 дюймов. Используйте ножовку, чтобы разрезать цепь на четыре части, каждая длиной 30 дюймов. Используйте болты и шайбы размером 3/8 дюйма на 1 дюйм, чтобы прикрепить цепи к ножкам.

    Наконечник

    Цепи являются защитным устройством, предотвращающим случайное выдвижение опорных ножек.

  9. Сборка стоячей платформы

    Два два на двенадцать (D) будут выступать в качестве платформы, на которой можно стоять. Чтобы предотвратить разделение плат, с помощью 2-дюймовых винтов соедините платы с четырьмя разъемами (E). Присоедините по одному разъему на каждом конце. Присоедините оставшиеся два соединителя на расстоянии 4 футов от каждого конца.

  10. Угловые ножки (дополнительно)

    Если вы планируете использовать самодельные леса в помещении, обрежьте ножки так, чтобы они ровно стояли на полу. Однако при работе на открытом воздухе ноги будут иметь лучшее сцепление, если их не обрезать.

  11. Разместите строительные леса своими руками

    Разместите опорные ножки достаточно далеко друг от друга, чтобы пролет стоячей платформы не превышал 8 футов. Сторона платформы с разъемами является нижней. Обязательно поместите платформу в центр перекладин. Размещение платформы не по центру может привести к опрокидыванию строительных лесов в сторону.

  12. Когда следует обратиться к специалисту

    Для внутренних лесов с рабочей высотой более 45 дюймов арендуйте леса в пункте проката или в домашнем центре, который предлагает аренду. Передвижные внутренние леса с рабочей высотой до 6 футов можно арендовать за 200–250 долларов в неделю.

Строительство лесов (часть 1)

Строительство лесов (часть 1) Мне нужны были леса для работы на потолке высотой 16,5 футов (5 м) в моем большая гаражная мастерская. Покупка стоило бы более 1000 долларов, и я не хотел арендовать, потому что не хотелось делать всю работу сразу. Поэтому я построил один из 2х4с. Я купил четыре 14-футовых (4,2 м) длинных 2×4 и много более коротких 2×4. я также было несколько подержанных автомобилей 2×4.

Мой проект состоял в том, чтобы сделать две «лестницы» шириной 4 фута (1,2 м) из 2х4 для стойки. Слева выкладываю.

Я использовал свой пантороутер, используя тот же шаблон из здания этот верстак.

Шипы имеют ширину 3/4 дюйма (19 мм), и я использую фрезу 3/4 дюйма для резки. их. Для нарезания шипов нужно удалить много материала, но поскольку фрезер срезает боковые волокна, он режет на удивление хорошо.

Чипсы разбрасываются во всех направлениях, поэтому они трудны. собрать пылесборником. Я подсоединил шланг к своему дешевый пылесборник рядом с заготовкой, чтобы, по крайней мере, всосать часть мелкодисперсной пыли, переносимой по воздуху.

Через некоторое время у меня стало очень мало всасывания из шланга. Долго стружка забила сетку перед нагнетателем. Эти чипсы как стружка от рубанка, большие хлопья…

… и многие из них, предварительно нарезав 14 крестовин, всего 28 шипов.

Вырезание пазов в боковых направляющих, опять же с помощью моего пантороутера. Их резка шла медленнее, хотя мне нужно было удалить меньше материала.

С боковыми поручнями длиной 14 футов (4,2 м) мне пришлось поддерживать один их конец, здесь, слева на фото виден рельс, опирающийся на ручную тележку.

Передвигая перила, я подпирал их с другого конца, складывая несколько куски дерева на верстаке.

Вырезано 28 пазов.

Я решил немного сузить концы шипов. Таким образом, они не выскребите столько клея, сколько я их вставлю.

Это не моя основная мастерская, поэтому Я использовал старую ленточную шлифовальную машину, прикрепленную к 2×4, в качестве своего рода стационарной шлифовальной машины.

Приклеиваем перекладины. У меня с собой была только бутылочка с клеем. Я привык использовать клей из открытой тары. Бутылка была медленной и раздражает по сравнению.

Приклеиваем вторую рейку. Немного сложно, с семью врезными и шипы, которые нужно сразу приклеить и выровнять!

Боковые поручни первой лестницы немного прогнулись, поэтому я использовал грузовой ремень в качестве хомута, чтобы сжать его посередине.
