как сделать эффективную печку на отработанном масле из подручных материалов

Для автомобилиста слитое масло – обычные отходы, а для хорошего хозяина – доступное и ценное топливо. Например, можно соорудить печь на отработке из трубы и использовать ее для обогрева гаража или другого подсобного помещения.

Согласитесь, такое решение экономически выгодно, так как получается двойная экономия – на приобретении топлива и отопительного агрегата. Хотите соорудить печку на отработке, но сомневаетесь, что получиться реализовать задуманное? Мы поможем вам в этом вопросе.

В статье описано устройство агрегата, а также приведен пошаговый план выполнения работ с подробным изложением каждого этапа сборки. Придерживаясь инструкции, вы сможете собственноручно соорудить и ввести в эксплуатацию печку.

Содержание статьи:

Особенности устройства печки

Конструкция печи не намного сложнее .

Прибор включает следующие основные элементы:

  • нижнюю камеру для топлива;
  • перфорированную трубу;
  • верхнюю камеру;
  • дымоход.

Понадобятся также вспомогательные детали, такие как защитная насадка для дымохода, устройство для безопасной дозаправки, укрепляющий пояс и т.п. Отработанное масло заливают в нижнюю камеру и поджигают. Здесь оно сгорает частично при относительно невысокой температуре.

Затем разогретые пары масла и газы от его сгорания поднимаются вверх по перфорированной трубе. Здесь они насыщаются кислородом и поступают в верхнюю емкость. Во время дожига такое топливо дает много тепла. Обязательно делают вертикальный дымоход.

Порядок выполнения работ

Выясняя, как сделать печку на отработанном масле из металлической трубы, нужно учитывать высокую температуру сгорания этого специфического топлива. Понадобится достаточно толстый металл. В качестве корпуса для камер сгорания удобно использовать отрезки металлической трубы. Это проще, чем делать квадратный металлический корпус.

Чертеж печи на отработке:Чертеж печи на отработке:

Чертеж печи на отработке: 1, 2 – дно и стенки топливной камеры; 3, 4 – элементы крышки нижней емкости; 5 – перфорированная труба; 6 – ножки; 7, 8, – дно и стенка верхней камеры; 9, 10 – перегородка и верх камеры дожига; 11 – патрубок дымохода. Все размеры указаны в миллиметрах

Но листовой металл понадобится для изготовления других элементов конструкции. Не обойтись без сварочного аппарата и других инструментов. Металлические части должны быть достаточно толстыми, около четырех-шести миллиметров.

Существует немало готовых чертежей, по которым можно сделать эффективную печь на отработке. Не обязательно следовать им до миллиметра. Достаточно найти трубу с толстыми стенками и примерно подходящим диаметром.

Основные элементы печи на отработкеОсновные элементы печи на отработке

Основные элементы для такого агрегата делают из кусков широкой и узкой трубы, которая достаточно толстая, чтобы выдерживать температуру сгорания технического масла

Но пропорции нужно соблюдать. Камеры сгорания широкие и невысокие, а соединяющая их труба узкая и длинная. Чем ближе к месту сгорания топлива, тем толще должен быть металл. Для соединения камер и патрубка дымохода подойдет труба на 100 мм.

Шаг #1: изготовление топливного бака

Начинают обычно с нижней емкости. Это, пожалуй, самый сложный элемент конструкции, поскольку для нее нужно сделать крышку.

Работы выполняют следующим образом:

  1. Отрезают от широкой трубы кусок высотой 100-115 мм.
  2. Вырезают два круга для дна и крышки, второй должен быть немного больше.
  3. Дно приваривают к стенкам.
  4. В верхнем круге делают отверстие для трубы с дырочками.
  5. Вырезают полоску металла, ширина которой 60 мм, а длина равна длине окружности стенок корпуса.
  6. Полоску приваривают ко второму металлическому кругу, крышка готова.

Все сварочные работы нужно выполнять аккуратно, шов должен быть ровным и полностью герметичным. Чтобы правильно сделать крышку, полоску металла сначала лучше обернуть вокруг нижней части камеры и закрепить ее струбцинами. После этого выполняют вертикальный сварной шов.

крышка топливного бака печи на отработкекрышка топливного бака печи на отработке

Чтобы согнуть полоску металла для изготовления крышки топливного бака, нужно использовать струбцины и стенку нижней части этой емкости

Полученное кольцо снимают с корпуса. Теперь к нему можно приварить металлический круг с отверстиями, чтобы получилась крышка.

Здесь нужно сделать еще одно отверстие для заливки топлива диаметром примерно 100 мм или чуть меньше.

Отверстия в крышке топливного бакаОтверстия в крышке топливного бака

Сверху в основном топливном баке нужно сделать два отверстия, к одному присоединят перфорированную трубу, над другим установят крышку

Понадобится сдвижная металлическая крышечка, чтобы заливать масло и регулировать поток воздух, который нужен для горения.

Шаг #2: установка перфорированной трубы

Оптимальная длина этого элемента составляет 360 мм. От нижнего края отступают примерно на 20 мм и начинают сверлить отверстия 9-10 мм. В одном ряду делают 8 отверстий на равном расстоянии. Следующий ряд делают со сдвигом, чтобы перфорация была выполнена в шахматном порядке.

Перфорированная труба печи на отработкеПерфорированная труба печи на отработке

Перфорированную трубу сначала приваривают по уровню, чтобы конструкция была устойчивой. Не стоит делать здесь слишком много отверстий

Достаточно сделать шесть рядов, но можно и больше. Возле верхнего края нужно оставить около 50-60 мм сплошного металла. Лучше снять фаску с краев этой трубы, так ее будет легче приваривать.

Количество отверстий не должно быть слишком большим, иначе через них будет уходить тепло, а количество воздуха, с которым смешиваются пары масла, станет слишком большим. Если отверстий окажется недостаточно, не сложно сделать дополнительные.

Шаг #3: устройство верхней камеры сгорания

Теперь нужно сделать камеру дожига. Для этого отрезают еще один кусок высотой около 110 мм от широкой трубы. Для дна делают стальной круг 4 мм, но наверх ставят шестимиллиметровый металл. Затем делают отверстия для присоединения перфорированной трубы и для дымохода.

Верхняя камера сгоранияВерхняя камера сгорания

Камеру дожига начинают собирать сверху. Внутри нужно поставить разделитель, чтобы задержать сгорающие масляные пары и повысить эффективность печки

Внутри нужно поставить небольшой разделитель из шестимиллиметрового металла размером примерно 60 на 7 мм. Ее приваривают возле отверстия для дымохода. Такая преграда замедлит движение газов по камере дожига, чтобы оставить в помещении больше тепловой энергии.

Остается присоединить круги к стенкам камеры сгорания. Удобнее сначала приваривать верхнюю часть, она тяжелее, потом ставят прямоугольную перемычку, затем – нижнюю часть.

Шаг #4: окончательная сборка агрегата

Когда все элементы готовы, пора собирать устройство. Сначала перфорированную трубу приваривают к нижней части камеры дожига. Труба должна стоять строго вертикально, ее положение следует выверить с помощью уровня.

Потом трубу прихватывают, чтобы зафиксировать правильное положение. После этого можно выполнить сварной шов. Затем таким же образом приваривают к соответствующему отверстию патрубок дымохода.

Технология сборки дымохода для печи на обратке аналогична порядку обустройства дымоотводной трубы для буржуйки, подробнее – в .

Теперь к конструкции присоединяют крышку топливной камеры. Внизу следует сделать ножки, их можно отрезать от уголка. После этого печку можно считать готовой.

Как улучшить конструкцию?

Эффективность работы такого устройства можно заметно повысить, если добавить некоторые элементы. Чтобы сделать топливную камеру максимально герметичной, нужно приварить к ее нижней части “поясок” из круглого прутка.

Герметизирующий пруток для печи на отработкеГерметизирующий пруток для печи на отработке

Прут, приваренный к стенке, позволит закрывать емкость очень герметично, чтобы тепло и пары масла уходили не наружу, а полностью перемещались по трубе вверх

Его ставят там, где заканчивается вертикальный край крышки. В результате даже небольшой зазор между емкостью и крышкой будет закрыт.

Проблема, о которой нужно подумать заранее – долив топлива. Если такую печь уже разожгли, то доливать отработанное масло прямо в камеру через отверстие нельзя. Нужно дождаться, пока выгорит уже имеющаяся порция масла.

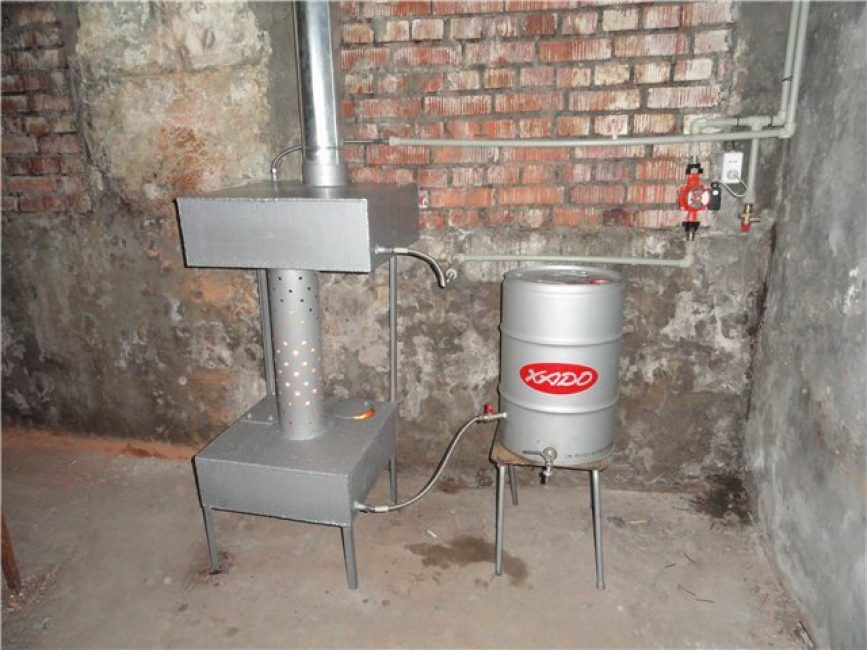

Это не всегда удобно, поэтому имеет смысл создать дополнительный топливный бак. Это небольшая емкость произвольной формы, которая крепится рядом с нижней камерой печки. Снизу можно приварить два уголка ко дну топливной камеры и дополнительного бака.

Дополнительный топливный бакДополнительный топливный бак

Дополнительный топливный бак нужно присоединить к основной камере с помощью узкой трубки и закрепить на двух параллельных уголках

Кроме того, понадобится небольшая трубка. На нижней панели обоих емкостей делают отверстия для этой трубы, а потом ее приваривают.

Так топливная камера и дополнительный бак превращаются в сообщающиеся сосуды. Сверху к баку нужно приделать съемную крышку. Это позволит определять уровень топлива в основной емкости и безопасно доливать масло, когда это необходимо.

Перфорированная труба крепится на нижней емкости не по центру, а это делает конструкцию немного неустойчивой. Чтобы укрепить ее, можно просто приварить к верхней и нижней камере параллельный металлический прут.

Такие печи обычно используют для и других подобных помещений, поэтому особенно эстетичного вида от них не ожидают. Но все же имеет смысл зачистить поверхность и покрыть ее термостойкой краской по металлу. Это сократит влияние коррозионных процессов и продлит срок эксплуатации устройства.

Полезное дополнение – защитный экран, который устанавливают между основным и дополнительным баком. Он позволит избежать перегрева топлива во время работы печки, особенно если предполагается использовать ее длительное время.

Прут для устойчивости печи на отработкеПрут для устойчивости печи на отработке

Усиливающий металлический прут, который соединяет верхнюю и нижнюю камеру параллельно перфорированной трубе, позволит сделать конструкцию прибора более устойчивой

Еще один хороший совет относится не к печке, а к состоянию помещения, в котором предполагается ее использовать. Следует позаботиться об утеплении.

Хотя отработанное масло – это почти бесплатное топливо, все же, чем меньше его уходит на обогрев объекта, тем проще пользоваться печкой. Конечно, утепленное лучше проводить с внешней стороны гаража, для этих целей хорошо подойдет .

Установка и пробный розжиг

Место для установки печки нужно выбрать как можно дальше от предметов и материалов, чувствительных к нагреву. Прибор разогревается действительно очень сильно. При невнимательном обращении он может повредить имущество и даже вызвать серьезный пожар.

Под устройством должно быть негорючее основание. Не стоит ставить такой прибор в местах активного движения воздушных потоков. Под действием сквозняка пламя может выбиваться наружу, а это опасно. Готовую и установленную в подходящем месте печь подключают к вертикальной .

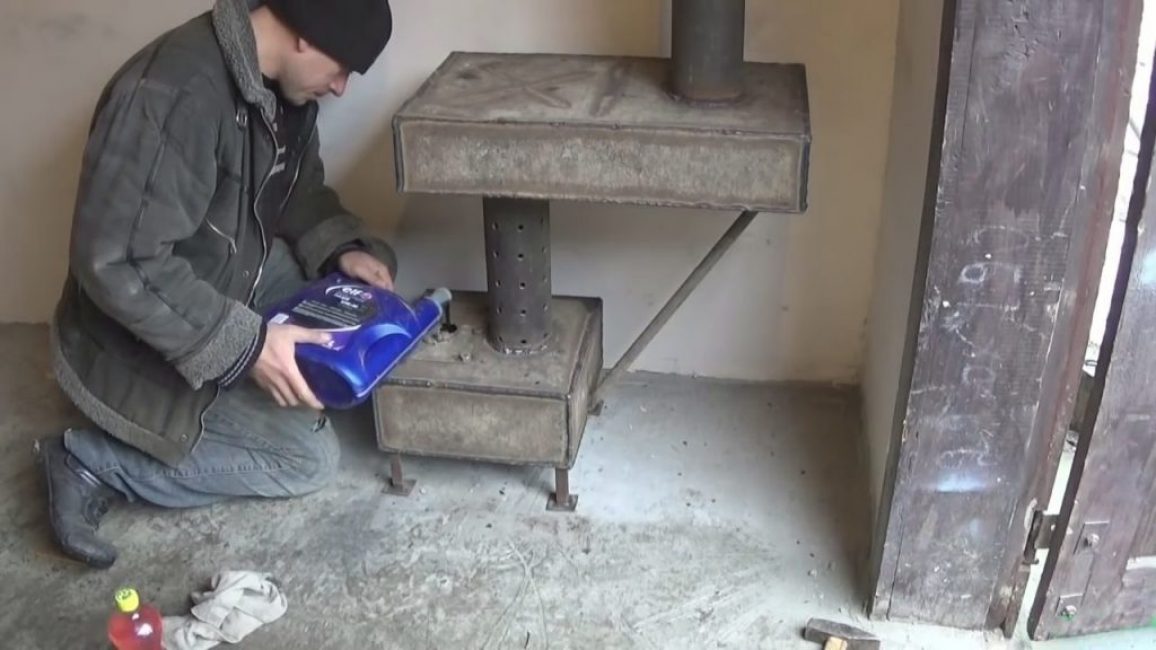

Затем выполняют пробный розжиг. Для этого в топливную емкость заливают масло, а сверху добавляют около 100 мл жидкости для каминов или другого подобного состава. Сначала будет гореть эта жидкость, но вскоре масло закипит, прибор начнет шуметь. Это значит, что печь сделана правильно, ее можно использовать по назначению.

Сварной шов топливного бакаСварной шов топливного бака

Все сварочные работы нужно выполнять тщательно, требуется герметичный и ровный шов, чтобы устройство было безопасным и легко поддавалось очистке

Масло перед заливкой в бак нужно какое-то время отстаивать, чтобы ненужные примеси осели вниз и не попали внутрь. Заполнять емкость следует только на две трети, тогда процесс первичного сгорания будет более эффективным и безопасным.

Время от времени необходимо очищать внутренность топливного бака от накопившихся загрязнений. Крышку снимают и просто сливают остатки масла, убирают отложения и т.п. Время от времени нужно простукивать перфорированную трубу и дымоход, чтобы и копоть.

Выводы и полезное видео по теме

Интересный вариант полностью из узкой трубы:

Печка на отработке – прибор простой и вполне эффективный. При его изготовлении нужно придерживаться основных пропорций, а во время использования не забывать о безопасности.

Есть опыт изготовления печки на отработанном масле? Пожалуйста, расскажите читателям о вашем способе сборки отопительного устройства. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Принцип действия печи на отработанном маслеПечь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.

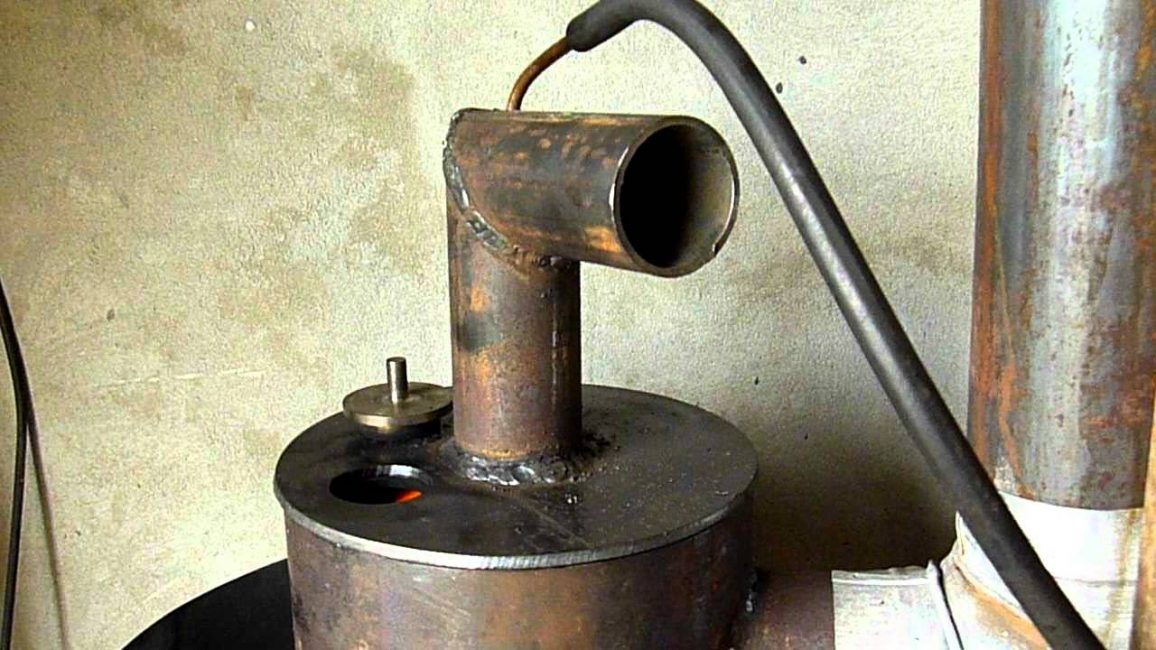

Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

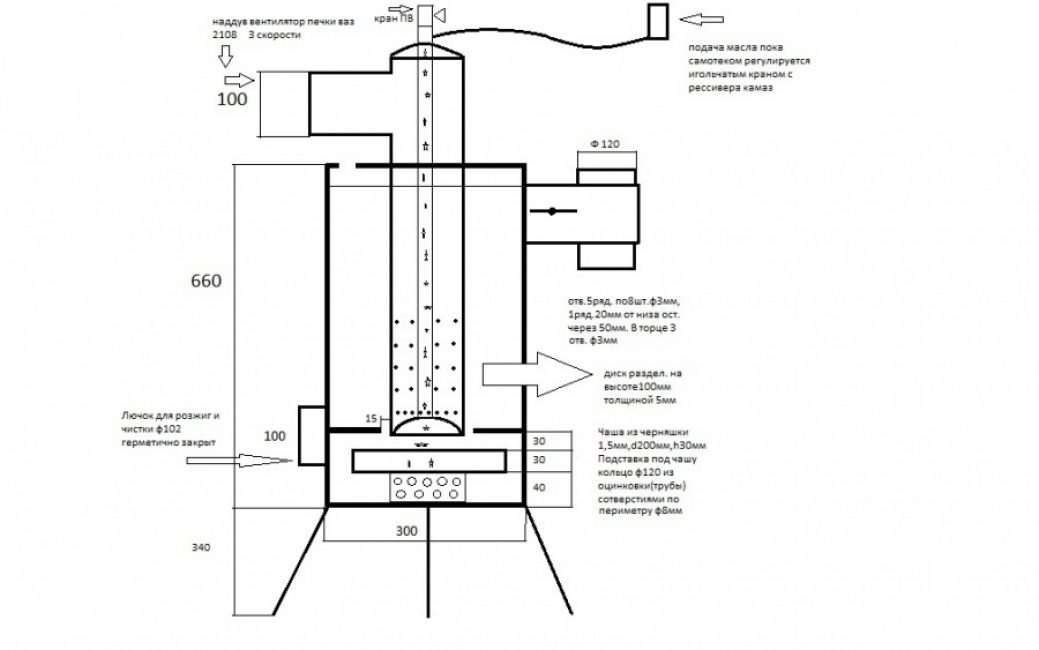

Чертежи печи на отработке с капельным поливом приведены на рисунке.
Схема работы печи на отработке

Из чего можно сделать?

Материал для печи

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Отверстие в баллоне для промывки

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Вырезаем болгаркой окна в газовом баллоне

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.
Элемент для крышки

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Аккуратность при изготовлении печи

Промежуточный диск между верхней и нижней частями печи

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.
Измеряется высота для печи из баллона

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Отверстия на трубе в шахматном порядке

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.
Техпроцесс изготовления печи

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.
Технологический процесс изготовления печи из газового баллона

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

Деталь из тормозного диска для печи на отработке

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.
Один из техпроцессов изготовления печи

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.
Сварной шов печи на отработке

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Пошагово изготовляем печь

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.
Порядок изготовления печи

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.
Вид элемента печи


В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.
Подключение к масляному баку

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.
Фото показ техпроцесса изготовления печи

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Труба с резьбой

Процесс изготовления печи из баллона газового

Трубу приваривают к корпусу. Шов зачищают.
Приваренная труба элемент печи на отработке

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.
Шаровый кран

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Процесс изготовления печи на отработке

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.
Техпроцесс печи изготовления

Изготовление печи на отработке

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.
Использование старого газового баллона для печи

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.
Газовый баллон с насадками для вытяжки

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.
Дверца печи

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.
Открытая дверь печи

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.
Закрыта дверца печи

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.
Верхняя часть печи

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.
Установка дымохода

Дымоход

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

Виды, Устройство, Чертежи (Фото & Видео)

Печь на отработкеПечь на отработке

Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.

Принцип действия

Читайте также: Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото & Видео) +Отзывы

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи Чертеж простейшей печи

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

back to menu ↑

Обустройство дымохода

Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Дымоход печиДымоход печи

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

back to menu ↑

Разновидности печей на отработке

Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Виды печей на отработкеВиды печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

  • простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
  • с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
  • капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
  • с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
  • с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

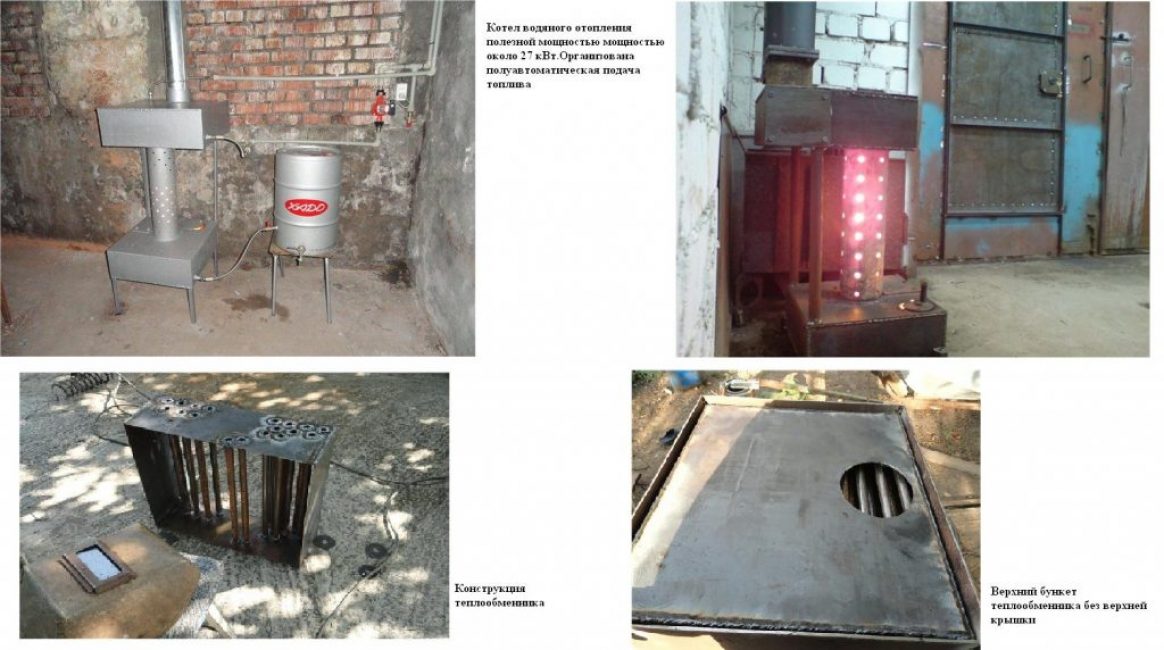

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

back to menu ↑

Изготовление простейшей буржуйки на отработке

Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

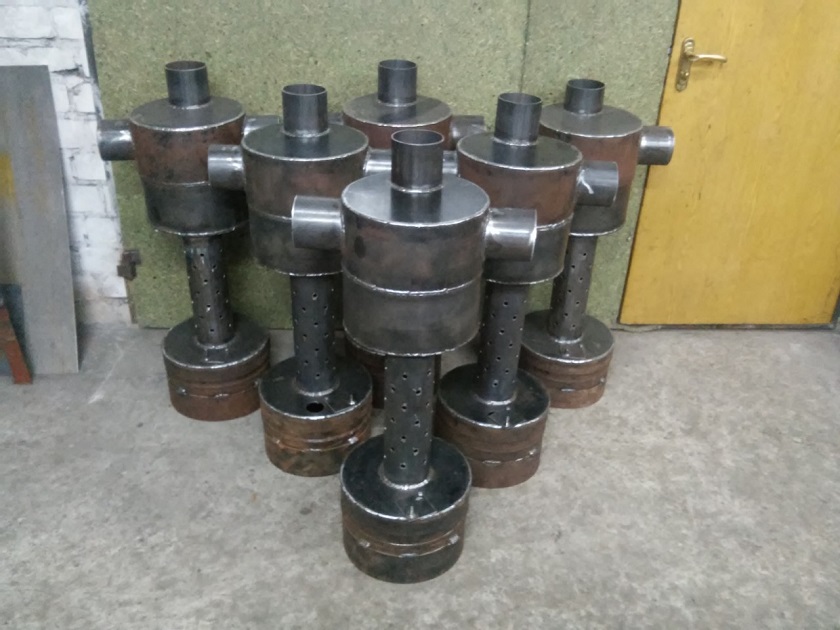

Буржуйки на отработкеБуржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

back to menu ↑

Буржуйка из баллона

Читайте также: Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

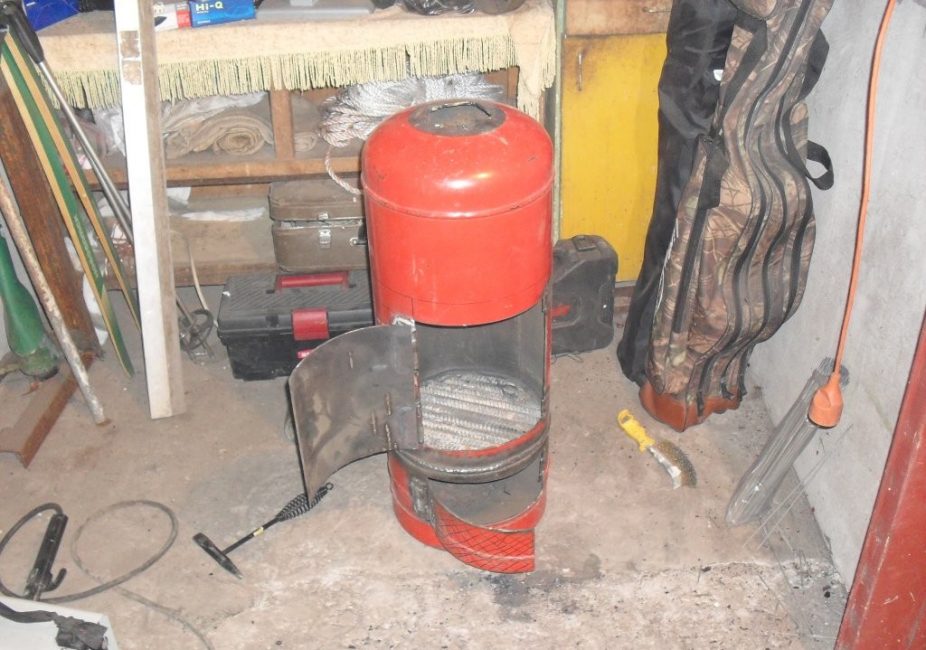

Буржуйка из баллонаБуржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.

back to menu ↑

Печь с расширительным бачком

Читайте также: Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Печь с расширительным бачкомПечь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

back to menu ↑

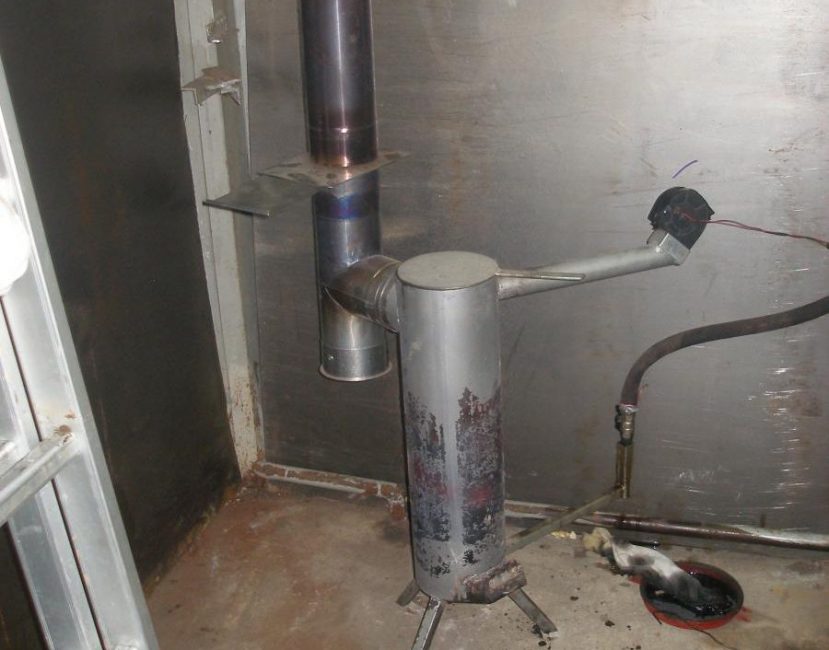

Конструкция печи с наддувом

Читайте также: Вытяжки для кухни с отводом в вентиляцию: делаем выбор по нескольким факторам (60+ Фото & Видео) +Отзывы

Конструкция печи с наддувомКонструкция печи с наддувом

Чертеж конструкции печи с наддувом

Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.

В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.

Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.

back to menu ↑

Печь с дожигателем

Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками +Отзывы

Печь с дожигателемПечь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.

back to menu ↑

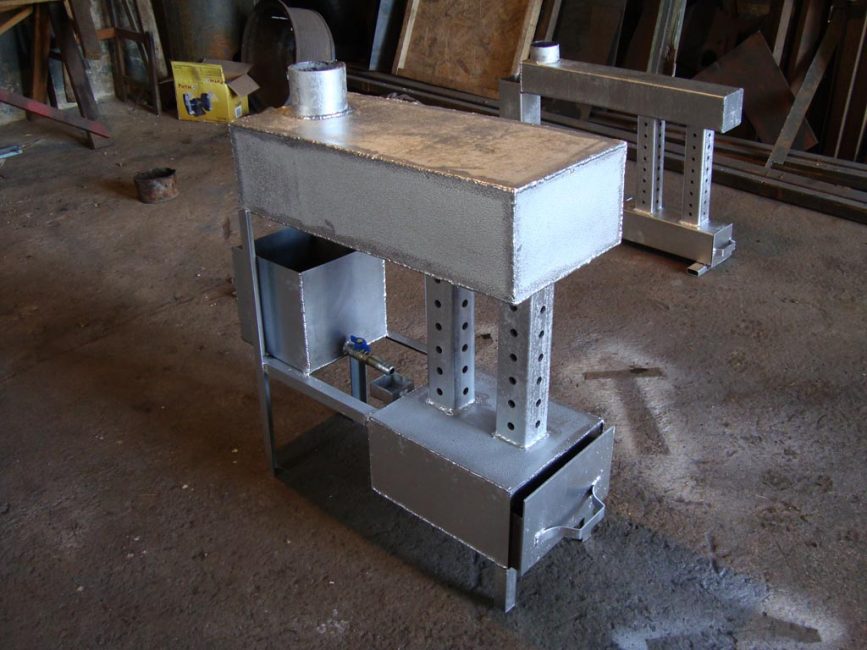

Устройство с верхней капельной подачей топлива

Печь с плазменной чашейПечь с плазменной чашей

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печиПодача капельная в печи

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

back to menu ↑

Недостатки печи на отработке

Печи на отработкеПечи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

  • для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
  • высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
  • частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
  • большой расход топлива – его вам понадобится не менее 2 л/час
  • теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

back to menu ↑

Розжиг

Заливка маслаЗаливка масла

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

back to menu ↑

Правила эксплуатации

Печь на отработкеПечь на отработке

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:

7.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Эффективность

8

Безопасность

7

Добавить свой отзыв  |  Отзывы и комментарии

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработкеВот такая печка на отработкеОтработкаОтработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенемТакже я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработкеПринцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печкуИз этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышлоВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалИз стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на местеДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаЭто будет горелкаСверлю отверстияСверлю отверстияПодшлифовалПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыСначала я вварил горелку в днище верхней камерыУстановил горелку Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддонВот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг - это днищеСтальной круг — это днищеПриварил дноПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуДальше сделал муфтуМуфтаМуфтаСтавлю муфту на местоСтавлю муфту на местоСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

В отверстие вставлю трубкуВ отверстие вставлю трубкуЧерез трубку будет капать отработкаЧерез трубку будет капать отработкаТрубку прихватил сваркойТрубку прихватил сваркойПодрезал трубкуПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к бакуЭто аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоходДелаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуТут видно, как труба проходит через стенуДымоход, вид с улицыДымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменникаСборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительДелаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель Поставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувСделал наддувВот что получаетсяВот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для маслаБак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для маслаБак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

ЗазорЗазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластиныПриклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замокПростой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печкуУстановил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чисткаПервая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле
