описание RJ-45, подключение витой пары, принцип работы

Несмотря на то что беспроводные коммуникации развиваются достаточно быстро, розетка для UTP по-прежнему пользуется большим спросом. Ведь именно это изделие является обязательным элементом в структурированной кабельной системе современного здания. Сама розетка среди специалистов именуется как RJ-45, её универсальность позволяет подключать витую пару UTP без лишних приспособлений. Тем более что установить такой агрегат можно и самостоятельно.

• Краткое описание
• Особенности конструкции
• Принцип распиновки
• Инструкция по обжиму коннектора
• Монтаж скрытой розетки
• Основные рекомендации специалистов

Краткое описание

Внешне компьютерная розетка RJ-45 больше всего напоминает телефонное стандартное устройство RJ-11. Основное различие между этими двумя приспособлениями состоит только в том, что количество контактов разъёма было уменьшено с восьми до четырёх. Следовательно, компьютерную розетку можно использовать и для телефона, но не наоборот.

В зависимости от модели, итоговый агрегат может отличаться от своих аналогов небольшими характеристиками, но вся концепция конструкции остаётся прежней. Профессионалы утверждают, что качество розетки определяется тремя основными пунктами:

1. Качество и сложность конструкции.
2. Количество встроенных портов.
3. Категория устройства.

Именно точное количество портов считается основным показателем такого приспособления. Чаще всего их не больше четырёх. Если пользователь планирует подключать гораздо больше устройств, то ему потребуется дополнительная патч-панель. Стоит отметить, приобретение такого устройства может говорить только о том, что мастер не предусмотрел все нюансы на этапе разводки сети.

Большое количество установленных патч-кордов может доставлять массу неудобств. Для качественного обустройства домашней или офисной ЛВС можно задействовать двухюнитовые модули.

От того, в каком варианте выполнена розетка, зависит способ установки этого коммутационного агрегата. Специалисты предусмотрели наличие двух проверенных способов:

1. Под внутреннюю установку.
2. Наружный монтаж.

Выбор того или иного варианта зависит от способа прокладки кабеля ЛВС. Если внешний (к примеру: провод помещён в специальные коробы), тогда в работе пригодятся исключительно наружные розетки. Если же мастер предпочёл скрытую проводку, то более эффектно и аккуратно будут смотреться внутренние приспособления.

Отдельно стоит отметить, что сетевая розетка RJ-45 иногда устанавливается непосредственно на сам короб. В техническом плане такое исполнение может считаться как внешним, так и внутренним. К тому же эксплуатационные характеристики совершенно не зависят от исполнения ЛВС.

Именно от характеристик кабеля зависит тот факт, к какой категории он относится. Его востребованность обусловлена широкой пропускной полосой, так как этот показатель влияет на скорость передачи данных, а также на возможность применения специальных высококачественных интернет-технологий.

У мастеров всегда на этот случай есть таблица, где чётко показана взаимосвязь категории розетки с полосой пропускания.

Развитие современных информационных технологий повлияло на то, что во время инсталляции ЛВС кабели ниже, чем UTP 5е практически нигде не используются. Чтобы результат проделанных манипуляций полностью соответствовал всем ожиданиям, нужно чтобы категория розетки была не меньше, чем у подсоединяемого к ней провода. В противном случае существует большая вероятность, что скорость передачи данных будет снижена в несколько раз.

Особенности конструкции

Профессиональное подключение розетки RJ-45 может отличаться внешним или же внутренним типом исполнения. Каждый вариант обладает своими преимуществами и недостатками. К основным положительным характеристикам внутреннего монтажа можно отнести компактность и скрытую прокладку кабелей. Помимо этого, само изделие будет надёжно защищено от любых механических воздействий.

Недостатков у внутренней установки практически нет, единственное — в случае надобности пользователь не сможет переместить розетку в другое место, а также сам процесс монтажа всегда сопровождается определёнными ремонтными работами. В связи с этим наибольшей популярностью сегодня пользуются накладные модели R-45 cat 5e.

Модификация каждого устройства отличается итоговым количеством подключаемых пользователей. Каждая модель рассчитана на подсоединение одного, двух или больше проводов. В зависимости от выбранной схемы монтажа, мастер может использовать как односторонние, так и проходные розетки.

Принцип распиновки

Качественное подключение витой пары к розетке возможно только в том случае, если мастер правильно сделает распиновку жил. С этой задачей проблем не должно быть, так как напротив каждой контактной группы производители предусмотрели наличие специальной цветовой маркировки, которая полностью соответствует всем установленным стандартам. В независимости от того, какой вариант решил использовать мастер, главная задача, чтобы он был однотипным для ЛВС. В противном случае могут возникнуть те или иные проблемы.

Многие считают, что на территории России все «обжимают» провод по типу Т568 В, но это утверждение весьма условное. Проще всего, когда пользователь знает, какой стандарт использует его провайдер. Определить это можно и самостоятельно, посмотрев на распиновку того разъёма, который установлен на введённом в квартиру кабеле.

Инструкция по обжиму коннектора

Начинать нужно с выбора профессиональных инструментов, которые пригодятся для внедрения розеток под витую пару. Конечно, лучше купить качественный экстрактор, который позволяет быстро запрессовывать и отрезать остаток ненужного провода одним нажатием руки. Китайский аналог такого инструмента стоит около 5 долларов. Разрекламированные модели могут обойтись в три, а то и пять раз дороже.

В экстракторе предусмотрено наличие универсального механизма, который позволяет быстро и качественно запрессовывать провод между двух ножей контакта, обрезая все излишки. Вдобавок к этому агрегат оснащён плоской отвёрткой и небольшим крючком, который предназначен для аккуратного извлечения провода при неправильной его заделке.

Во время работы обязательно пригодятся универсальные клещи для аккуратного удаления изоляционного слоя. Их стоимость практически такая же, как и у экстрактора. Такой инструмент прекрасно справляется с кабелем типа UTP, FTP, STP. Помимо этого, пользователь может самостоятельно регулировать глубину надреза. Специалисты не рекомендуют использовать обычный кухонный нож для снятия изоляции, так как существенно возрастает риск повреждения одной из жил.

Когда выбор инструментов окончен, можно смело приступать к основному алгоритму заделки витой пары в коммутационное устройство. Пример будет приведён из того расчёта, что основной кабель уже проложен, посадочное место под розетку подготовлено. Схема действий следующая:

1. Используя универсальные клещи, нужно аккуратно удалить внешний слой изоляции с конца провода. В этом случае вполне достаточно 5 сантиметров. Если во время работы была повреждена жила, то непригодный участок нужно удалить и повторить действия, но уже с меньшей глубиной надреза.
2. Пришло время разровнять каждую витую пару. Стоит отметить, что их зачищать вовсе не нужно.
3. Поэтапно нужно разобрать розетку. Чтобы снять лицевую панель, необходимо выкрутить фиксирующий винт или же отстегнуть специальные защёлки.
4. Кабель нужно осторожно зафиксировать на модуле с помощью стяжки или же другого, предусмотренного конструкцией, приспособления.
5. Вставить провода в специальные фиксаторы, при этом нужно следить за правильностью расположения цветной маркировки выбранного стандарта. Не следует пытаться засунуть жилы глубже, достаточно лишь зафиксировать их в одном положении.

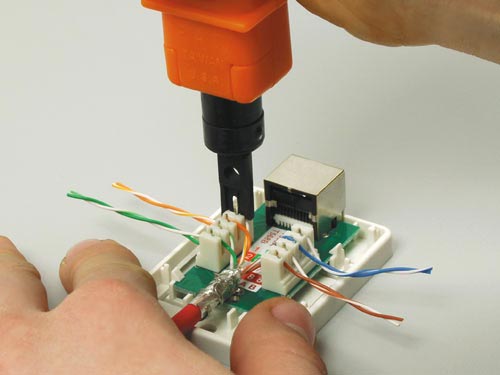

6. На финальном этапе осталось только задействовать экстрактор, который выполнит нужную запрессовку.

Стоит отметить, что можно встретить мастеров, которые рекомендуют использовать вместо профессионального инструмента обычный канцелярский нож.

Такой способ допустим только тогда, когда нужен срочный выход в интернет, а экстрактора в наличии нет. Но при первой возможности такую розетку нужно будет пережать, так как контакт провода с фиксатором всё равно будет разорван.

Когда витая пара запрессована, модуль нужно установить на прежнее место. Если розетка внешней конфигурации, то её основание должно быть прикручено к заранее подготовленной площадке. В итоге кабель должен подводиться сверху, а разъём по контуру снизу. Если розетка внутренняя, то её основание монтируется в специальный стакан, после чего фиксируется.

Остаётся только прикрутить лицевую панель и проверить работоспособность устройства. Сделать это можно профессиональным тестером, но гораздо проще подключить компьютер. Если же сетевого соединения нет, то первым делом следует проверить правильность распиновки, так как в 99% всех случаев проблема именно в этом.

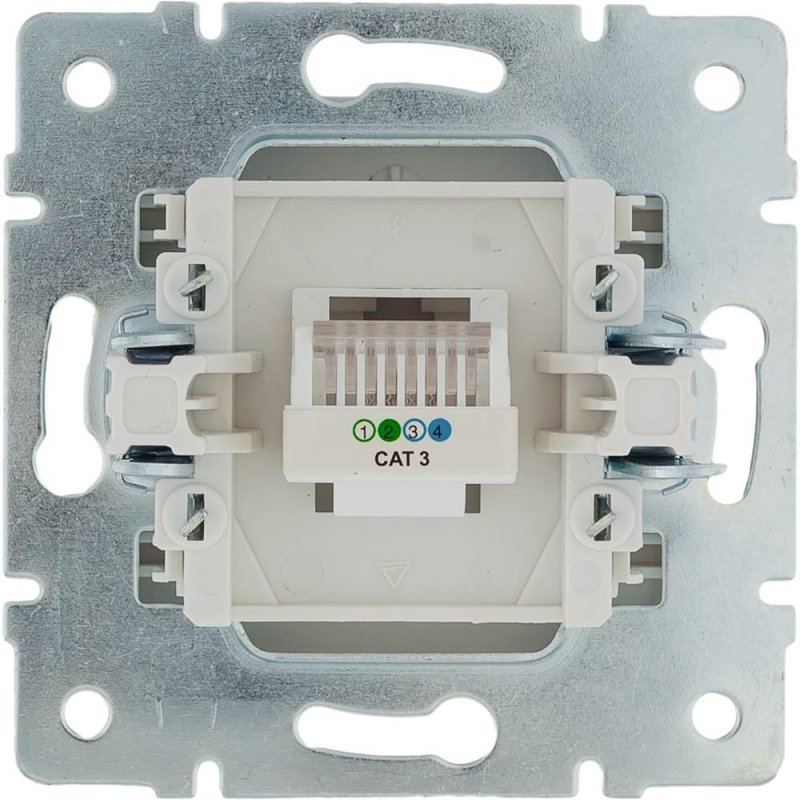

Монтаж скрытой розетки

У начинающих мастеров часто возникают сложности с тем, как правильно разобрать такое компьютерное приспособление. Во время подсоединения всех проводников необходимо поэтапно добраться до основной части — небольшого корпуса (чаще всего пластиковый или керамический), где расположены миниатюрные контакты. Именно к этой пластине подсоединяются все проводники, а затем собирается корпус. Всё дело в том, что у разных производителей эта процедура осуществляется по-разному.

К примеру, известная торговая марка Легранд выпускает такие розетки, в которых основные разъёмы спрятаны за лицевой крышкой. Удалив эту деталь, мастер наталкивается на белую пластиковую крыльчатку, на которой содержится небольшая стрелочка. Крыльчатку необходимо аккуратно повернуть по стрелке, после чего откроется доступ к корпусу и контактной пластине. Именно на неё нанесена разноцветная маркировка проводников. Итоговое подключение практически не отличается от стандартной розетки, единственное — изначально в отверстие на пластине нужно продеть витую пару, а уже потом разравнивать жилы.

Не менее популярной сегодня считается торговая марка Лезард, которая изготавливает компьютерные розетки по иной схеме. Металлическая рамка и лицевая панель фиксируются небольшими болтами, которые легко откручиваются. Главная внутренняя контактная пластина крепится специальными зажимами. Собирая и разбирая такие розетку, нужно знать, что некоторые контакты можно отжать только отвёрткой.

А вот чтобы изъять контактную группу из корпуса, необходимо аккуратно надавить на верхнюю защёлку. После этих манипуляций в руках у мастера окажется небольшая коробочка. Чтобы подключить витую пару, следует снять пластиковую крышечку, которая прижимает проводники. Так как пластик в этом месте довольно упругий, то и усилия должны быть значительными. Остаётся только развести жилы по нанесённой на изделии разметке.

Основные рекомендации специалистов

Когда решено использовать экранированный кабель, то и розетку нужно выбирать соответствующую, где заранее предусмотрено подключение такого изделия. В противном случае экран превратится в огромную антенну, что негативно отобразится на пропускной способности и скорости интернета. Именно по этой же причине не стоит покупать FTP кабель, если к нему не предусмотрено подключение мощного незаземленного оснащения.

Для полноценного использования высококачественных технологий ЛВС на базе витой пары, нужно обустраивать цельные линии. Скрутки и спайки в этом случае просто недопустимы, так как это чревато серьёзными потерями скорости. В тех случаях, когда возникает необходимость нарастить определённый отрезок кабеля, нужно использовать только специальные соединители. Такое приспособление представлено в виде небольшой коробочки, в которую вмонтирована мощная плата с двумя разъёмами RJ-45. В некоторых моделях может быть предусмотрено наличие фиксаторов под витую пару, как у розеток.

Не стоит покупать изделия с большим количеством портов для бытовых условий. Многочисленные патч-корды, которые установлены в одном месте, обязательно начнут запутываться, доставляя пользователям определённый дискомфорт. Лучше всего сделать несколько розеток на разном расстоянии.

Как к розетке RJ-45 подключить кабель витая пара по цветам

В некоторых случаях конец кабеля витая пара Интернета или сети при кроссировке целесообразно не обжимать вилкой RJ-45, а подключить к закрепленной на стене розетке RJ-45 и к ней уже через сетевой utp кабель, обжатый вилками RJ-45 или патч-кордом подключать компьютер или другое сетевое оборудование.

Номенклатура выпускаемых розеток RJ-45 позволяет подобрать розетку, для подключения двух компьютерных вилок, например для подключения к локальной сети и Интернету, компьютера и телефона. При этом можно использовать одну из двух свободных витых пар кабеля для подключения к телефонной линии в подъезде.

Подключить сетевой кабель к розетке RJ-45 просто. После выбора места установки розетки нужно ее закрепить на стене с помощью двух саморезов или приклеить двусторонним скотчем (обычно прилагаются в комплекте).

Для крепления саморезами нужно снять крышку и вынуть печатную плату из корпуса розетки RJ-45, чтобы добраться до крепежных отверстий в основании розетки.

Чтобы снять крышку, нужно двумя пальцами сдавить ее с боков в месте, близком к основанию и потянуть на себя. Защелки (на фото выделены красным цветом) выйдут из зацепления основания розетки, и крышка легко отойдет в сторону. Далее снимается печатная плата отведением в стороны четырех защелок по углам. Устанавливается на место основание розетки и прикручивается к стене.

Плата возвращается на место. Теперь можно приступить к монтажу розетки RJ-45. На печатной плате наклеена табличка, на которой прорисованы в цветах варианты Т568В и Т568А разделки проводников витой пары в гребенки розетки RJ-45.

Прежде, чем приступать к разделке utp кабеля витых пар, нужно выяснить, по какому варианту обжат противоположный конец кабеля витых пар. Обычно используется вариант В. В чем отличие цветовой маркировкой обжатия витых пар в вилках вариантов В и А можно узнать на страничке сайта «Цветовая схема обжатия RJ-45».

Для разделки пар в розетке RJ-45 есть специальный инструмент с ножом, например Gembird T-430. Но приобретать его есть смысл, если заниматься разделкой розеток RJ-45 постоянно. Для единичного случая подключения к розетке RJ-45 кабеля витых пар можно вполне обойтись отверткой с плоским тонким жалом, по толщине, не превышающей диаметр медного проводника витой пары.

Подготавливается для разделки кабель, снимается на длину 3 см его внешняя оболочка. Расплетаются пары на длину не более 1,5 см. При разделке и обжатии витых пар в розетке RJ-45 надо расплетать их до минимально необходимой длины. Далее проводники по очереди заводятся в гребенку розетки RJ-45, заправляются боковой плоскостью лезвия отвертки и затем торцом лезвия заталкиваются до упора.

Осталось затянуть хомут и закрыть розетку RJ-45 крышкой. При отсутствии хомута, закрепить utp кабель можно любой ниткой, обвив его несколькими витками вместе с печатной платой и завязав концы на пару узлов. На печатной плате розетки RJ-45 для этого предусмотрены отверстия.

Если есть необходимость подключить компьютер одновременно к двум сетям, например локальной сети и сети Интернет, то вместо двух розеток R-J45, можно установить одну с двумя розетками типа 2×RJ-45. По конструкции такая розетка не отличается от одинарной розетки RJ-45. Только немного больше по размерам.

Вот так выглядит изнутри розетка 2×RJ-45 разделанная для включения двух вилок RJ-45. Разделка выполнена профессионалами и не качественно. Витые пары заведены через всю длину платы розетки RJ-45 и развиты более чем необходимо. Как видите, тут использован вариант подключения для двух сетевых устройств по одному кабелю витых пар. Обычно не используемые синяя и коричневая витые пары задействованы для передачи информации.

После подключения кабеля витых пар в подъезде его необходимо проложить по квартире до розетки RJ-45. Прокладка кабеля витых пар мало чем отличается от прокладки телевизионного или электропроводов.

Если нужно проложить вдоль стены или пола, то кабель витых пар прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Проложить utp кабель витых пар к розетке RJ-45 можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительного клея «Жидкие гвозди». В нее укладывается кабель витых пар, вторая рейка одевается на закрепленную к стене. В такой кабель-канал дополнительно можно еще уложить и телевизионный кабель, провода связи и домофона.

Если у Вас плинтуса с кабель-каналами, то кабель можно спрятать внутри плинтуса.

Если нет специального крепежа, то сетевой кабель можно проложить, закрепить его самодельными хомутами из жести или пластика. Хомуты можно закрепить на стене саморезами или прибить маленькими гвоздями. Подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Как установить разъемы на витую пару

08 апр Установка разъемов на витую пару

Опубликовано в 20:20 в Установка сетевого кабеля by admin

Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими контактами. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.

Стандарты проводки витых кабелей

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:

568A

1. Белый/зеленый
2. Зеленый
3. Белый/оранжевый
4. Синий
5. Белый/Синий
6. Оранжевый
7. Белый/Коричневый
8. Коричневый

568B

1. Белый/оранжевый
2. Оранжевый
3. Белый/зеленый
4. Синий
5. Белый/Синий
6. Зеленый
7. Белый/Коричневый
8. Коричневый

Установка соединителя кабеля витой пары

Основной метод, используемый для подключения этих разъемов к кабелю витой пары, — это обжимка, и, хотя процедура довольно проста, это важный навык, который должен знать каждый установщик сетевых кабелей. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.

Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.

Во-первых, вы измеряете и отрезаете кабель, к которому хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем нужно.

Далее вам нужно снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.

Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.

Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, еще раз проверьте, правильно ли обжаты все проводники и контакты. Если это не так, вам придется отрезать разъем и повторить процесс снова.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…

Посмотрите этот небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.

Компоненты завода с пятью общими витыми парами

Кабель с витой парой (кабель Cat5e/Cat6/Cat7 и т. д.) подходит для передачи симметричных дифференциальных сигналов. Практика дифференциальной передачи сигналов восходит к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал-шум, перекрестных помех и отражения сигнала от земли, которые обеспечивают сбалансированная передача сигнала, особенно ценны в широкополосных и высокоточных системах. При передаче сигналов вместе с противофазным дополнением на 180 градусов выбросы и токи заземления теоретически компенсируются. Это снижает требования к земле и экрану по сравнению с несимметричной передачей и приводит к улучшению характеристик электромагнитных помех.

Обычно для кабельной системы с витой парой требуются не только кабели, но и другие важные компоненты. Ниже перечислены пять наиболее распространенных компонентов, о которых вам следует знать при работе с кабелем с витой парой.

● Разъемы RJ-45: Будь то STP или UTP, в большинстве витых пар используются зарегистрированные разъемы jack 45 (RJ-45) для подключения к сетевым интерфейсам или другим сетевым устройствам. Этот разъем очень похож на разъем RJ-11 на модульных телефонных разъемах, но он больше и содержит восемь дорожек проводов, а не четыре или шесть, как у RJ-11. Разъем RJ-45, часто называемый вилкой RJ-45, чаще всего используется в соединительных кабелях (кабель Cat6, кабель Cat6a, кабель Cat7 и т. д.), которые используются для подключения компьютеров к концентраторам и коммутаторам, а компьютеров — к RJ- 45 настенных домкратов.

● Соединительный кабель. Соединительный кабель (например, кабель категории 5e) — это короткий кабель для подключения компьютера к разъему RJ-45 или порта коммутационной панели к коммутатору или концентратору. Соединительные кабели можно изготовить с помощью недорогих инструментов, двух разъемов RJ-45 и отрезка кабеля TP. Хотя сделать соединительный кабель несложно, большинство сетевых администраторов предпочитают покупать готовые кабели, чтобы сэкономить время.

● Гнезда RJ-45. Гнездо RJ-45 — это то, к чему вы подключаете разъем RJ-45, когда компьютер находится в рабочей зоне вдали от концентраторов и коммутаторов. На одной стороне имеется гнездо для штекера RJ-45, а на другой стороне место для заделки или «продавливания» кабелей TP. Гнезда RJ-45 обычно размещаются за настенными панелями, когда кабели проложены внутри стен, но также могут быть утоплены в пол или помещены в коробки для поверхностного монтажа, если кабели проложены снаружи стен.

● Патч-панель. Патч-панели используются для подключения длинных кабелей от рабочей зоны (где находится компьютер) до коммутационного шкафа (где находятся коммутаторы и концентраторы). Патч-панели похожи на разъемы RJ-45 в том смысле, что у них есть розетка на одном конце и врезные клеммы на другом, но патч-панель обычно может вмещать 12, 24 или 45 кабелей.

● Распределительные стойки. Распределительные стойки (также называемые 19-дюймовыми стойками, поскольку расстояние между вертикальными направляющими составляет 19 дюймов) содержат сетевое оборудование, такое как маршрутизаторы и коммутаторы, а также патч-панели и монтируемые в стойку серверы.
