Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

установка в системе, как установить самодельный, расчет объёма, фото

В отопительной структуре расширительный бак можно по праву назвать незаменимым элементом. Работа бака обеспечивает полноценное движение теплоносителя без непредвиденных утечек и разрыва труб.

Это явление происходит в процессе нагревания жидкости, её естественного расширения и, как следствие, повышения давления в системе. Излишки теплоносителя как раз и компенсирует расширительный бак.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

Расширительный бак в системе отопления

Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.


Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

• компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
• водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
• для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

циркуляционные насосы



Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

• Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
• В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

• В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
• Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
• Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
• Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
• За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
• И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

• В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
• При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
• При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Цены на расширительные баки Flexcon FLAMCO

расширительные баки Flexcon





Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

1. Общий объем системы (Vс) можно определить несколькими способами:

• Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
• Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
• Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0226	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0494	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка —  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.
	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
	.. а затем – до упора, с помощью отвертки или ключа.
	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.  Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Установка расширительного бака 🌡 в системе отопления закрытого типа

Одно из преимуществ автономной системы отопления — это возможность поддерживать комфортную температуру в доме, вне зависимости от сроков начала и завершения отопительного сезона, и экономить на оплате счетов за коммунальные услуги. Схематично она состоит из нагревательного котла и контура, по которому циркулирует горячий теплоноситель. В качестве теплоносителя обычно используется вода. Важную роль в отопительном оборудовании играет система оборота горячей воды, которая состоит из нескольких частей. Правильность ее работы во многом зависит от такого элемента конструкции, как расширительный бачок.

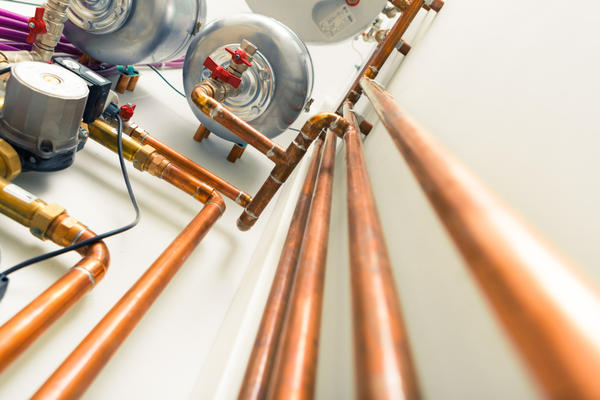

Пример обустройства отопления с расширительным баком

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

Схема отопления открытого типа

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

• независимость от источников электрической энергии;
• отсутствие шума;
• простоту обслуживания;
• быстрый запуск и остановку.

Подобрать радиаторы для системы отопления любого виды Вы сможете на основе рекомендаций статьи «Какие радиаторы лучше выбрать для отопления частного дома: фото, размеры и технические характеристики».

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

• отсутствие необходимости постоянного контроля уровня теплоносителя;
• возможность использования антифриза;
• регулировка внутреннего давления;
• возможность подключения дополнительных приборов.

Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

• В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
• Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
• Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
• Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Устройство и функции расширительного бака в отопительном контуре

Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.

Расширительный бак открытого типа

К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.

В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.

Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.

Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.

Устройство расширительного бака закрытого типа

Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.

К чему приводит недостаточный объем встроенного бака котла

Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.

Давление в системе при недостаточном объеме расширительного бака

В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.

Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.

Расчет необходимого объема мембранного бака

Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.

Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.

Иллюстрация изменения объема в баке при колебаниях давления в системе

Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Группа защиты контролирует давление в системе

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

При резком изменении внутреннего давления и температуры в отопительной сети существует риск повреждения мембраны, и в таком случае потребуется ее замена. Для этого необходимо выполнить следующие манипуляции:

• расширительный бак отсоединить от магистрали;
• стравить в нем давление, нажав на шток золотника;
• снять поврежденную мембрану, слить излишки воды и установить новую;
• установив оптимальное давление, прикрепить емкость на место.

Выбираем место установки расширительной емкости

Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.

Варианты размещения и монтажа расширительного бака

При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.

Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
2. На штуцер заворачивается переходник для установки крана.
3. На резьбовую часть переходника наматывается уплотнительная нить.
4. На переходник устанавливается запорный кран.
5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и поможет разрешить оставшиеся вопросы.

Поделитесь с друьями!

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Читайте так же:
