Самодельный расширительный бак для отопления из канистры

Главная » Разное » Самодельный расширительный бак для отопления из канистры

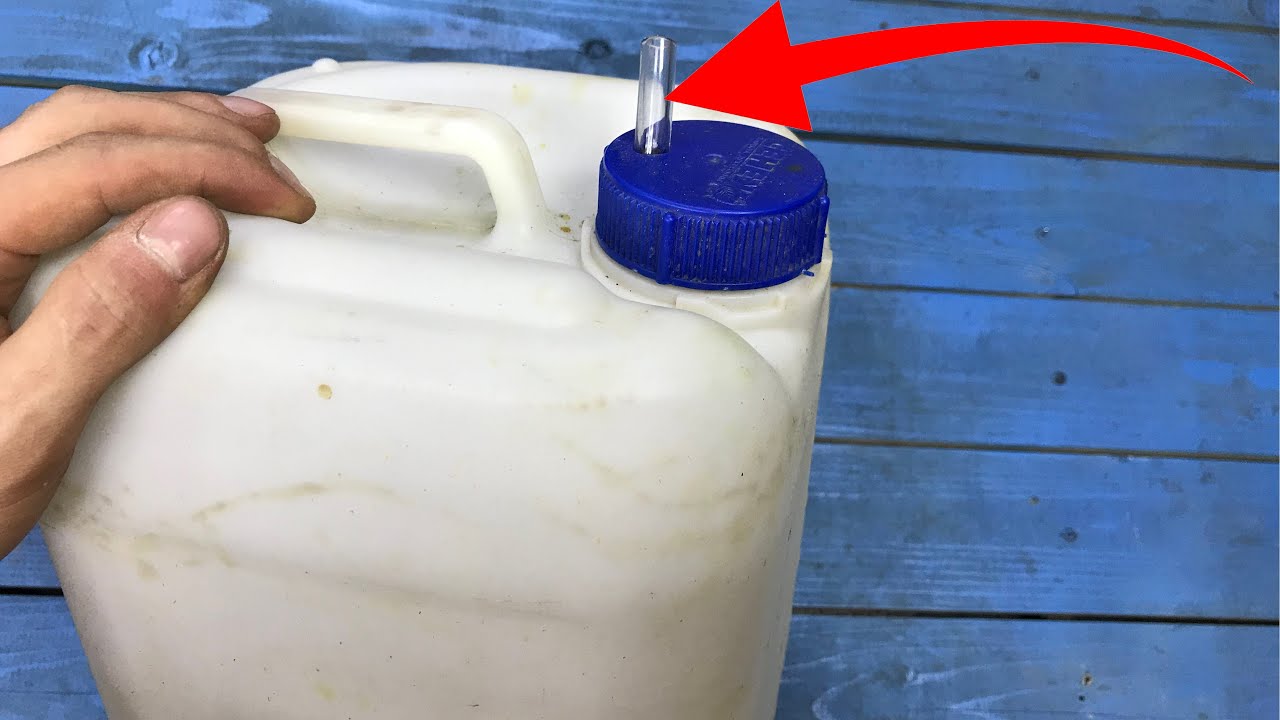

Расширительный бачок для отопления из пластиковой канистры — Экономный — дом

На выходных переделывал отопление, выносил расширительный бачок на чердак. Старый был сделан из пластиковой канистры в которую был ввернут специальный латунные переходник чтоб можно было трубу подсоединить, не знаю как он правильно называется, чтоб ввернуть латунный переходник в канистру пришлось прорезать вот такую дырку (см фото ниже), по началу отопление было несовершенно и несколько раз моя система вскипала поэтому канистру из под грунтовки немного повело, это явно заметно, но тем не менее две зимы канистра верой и правдой служила в качестве расширительного бачка.

Висела эта канистра в неотделанной комнате и меня смущала, давно хотел вынести ее на чердак, и неожиданно придумал способ как проделать в канистре дырку и приделать латунный штуцер не прорезая огромной дырки для руки чтоб его вставить изнутри. Берем канистру из-под грунтовки, я взял на 10 литров, моему отопление этого хватит с запасом:

Проделываем в нужном месте дырку, я сделал ее чуть выше дна, чтоб если вдруг какой мусор попадет он не попал в систему отопления и оседал просто на дно. Дырка легко проделывается с помощью канцелярского ножа, периодически проверяю входит ли штуцер, обрезаю лишнее.

Теперь в канистре две дырки, одна штатная и вторая проделанная мной, просовываем в обе кусок проволоки, и штуцер по ней съезжает прямо к проделанному отверстию

Просовываю штуцер в отверстие, одеваю резиновую прокладку

Одеваю гайку и затягиваю, расширительный бачок готов

У меня бачок с отоплением соединяется куском резиновой шланги с хомутами, но можно к пластиковой трубе припаять американку и соединить более основательно, но как показал мой двухлетний опыт — и так достаточно надежно.

Было вот так:

После выноса бачка на чердак стало так:

Веб-страница не найдена на InspectApedia.

com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как ... ну,
выбирая из 1, 2 или 3
  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали - просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ

    (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

- Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com - Дэниел Фридман ,

Нужен ли мне расширительный бак на водонагревателе?

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Чтобы определить, нужен ли вам расширительный бак на вашем водонагревателе, вам сначала нужно понять, какой у вас тип водонагревателя, что такое расширительный бак и какой размер расширительного бачка вам может понадобиться. Читайте дальше, и мы ответим на эти вопросы и дадим вам лучшее представление о том, что происходит с вашим водонагревателем.

Какой тип водонагревателя у вас есть?

Это может показаться простым вопросом, но многие люди не задумываются о нем активно. Если у вас есть водонагреватель без резервуара, вам не нужно беспокоиться о расширительном бачке, потому что у вас нет основного резервуара.

Однако, если у вас есть традиционный водонагреватель в виде резервуара, вам определенно следует подумать, нужен ли расширительный бак.

Для чего нужен расширительный бак?

Во-первых, вы должны понять, как работает ваш водонагреватель.Когда вода нагревается внутри вашего водонагревателя, она расширяется. Этот процесс называется тепловым расширением и может вызвать нагрузку на вашу водопроводную систему.

Принцип работы такой: если ваш водонагреватель вмещает 50 галлонов холодной воды, при нагревании он расширится примерно до 52 галлонов. Если лишнему объему некуда деваться, он давит на стены вашей сантехники.

Вы можете представить себе этот процесс как сгибание канцелярской скрепки; при достаточном изгибе скрепка сломается.Ваш водонагреватель - это скрепка; при достаточном давлении от расширения и сжатия сам резервуар может начать протекать или даже лопнуть.

В некоторых домах используется открытая система водоснабжения, где вода возвращается в городскую систему водоснабжения и нет дополнительной нагрузки на водопровод в доме. К сожалению, во многих домах есть закрытые системы водоснабжения, в которых водопровод имеет односторонний клапан.

Во многих городах, где в домах есть закрытые системы, владельцы домов должны вкладывать средства в расширительный бак.Фактически, производитель вашего водонагревателя может даже аннулировать вашу гарантию, если у вас нет расширительного бачка с вашей закрытой системой.

Есть способы проверить это и определить, какая у вас закрытая или открытая система водоснабжения, но этот процесс может быть трудным, поскольку устройства предотвращения обратного потока имеют тенденцию различаться по внешнему виду. Однако вы всегда можете нанять сантехника для выполнения именно этой задачи.

Тогда при чем тут расширительный бачок? Ваш расширительный бачок может помочь вам спасти вашу систему.Расширительный бак служит для компенсации дополнительного объема, а также любых колебаний давления поступающей воды.

Расширительный бак служит резервной системой, предотвращающей перегрузку водопровода. Избыточный объем воды вместо того, чтобы оказывать слишком большое давление на водопровод, устремляется в расширительный бачок и снижает давление в водонагревателе до более безопасного уровня. Это в конечном итоге защищает его от повреждений.

Расширительный бак какого размера мне нужен?

На размер расширительного бака, который потребуется вашему дому, будут влиять два фактора.Первым из них будет размер водонагревателя, который у вас есть. Вы можете найти эту информацию на заводской этикетке самого водонагревателя. Второй фактор - это давление воды в вашей системе. С учетом этих двух факторов вы можете принять решение о том, какой размер расширительного бачка вам нужен.

У каждого производителя расширительного бачка есть калькулятор или таблица, на которой вы найдете рекомендуемый размер и модель расширительного бачка, который вам понадобится. Универсального подхода не существует, поэтому вам придется провести небольшое исследование или просто связаться с водопроводчиком (нажмите здесь, чтобы получить бесплатную цитату).

Вот пара примеров:

Однако вы можете прийти к ситуации, когда вы не уверены, слишком ли мал размер расширительного бачка. Стандартным является выбор расширительного бачка большего размера, чем необходимо, а не слишком маленького. Это связано с тем, что слишком маленький резервуар может вызвать сброс предохранительного клапана. С другой стороны, если резервуар слишком большой, это не окажет негативного воздействия на вашу сантехнику.

Итак, вам нужен расширительный бак?

Если у вас обычный водонагреватель накопительного бака, скорее всего, у вас он есть.Чтобы быть уверенным, проявите должную осмотрительность к вашей конкретной модели водонагревателя или обратитесь к специалисту по сантехнике. Это одна из тех вещей, на которые вы хотите убедиться.

Похожие сообщения:
.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как ... ну,
выбирая из 1, 2 или 3
  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали - просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

- Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com - Дэниел Фридман ,

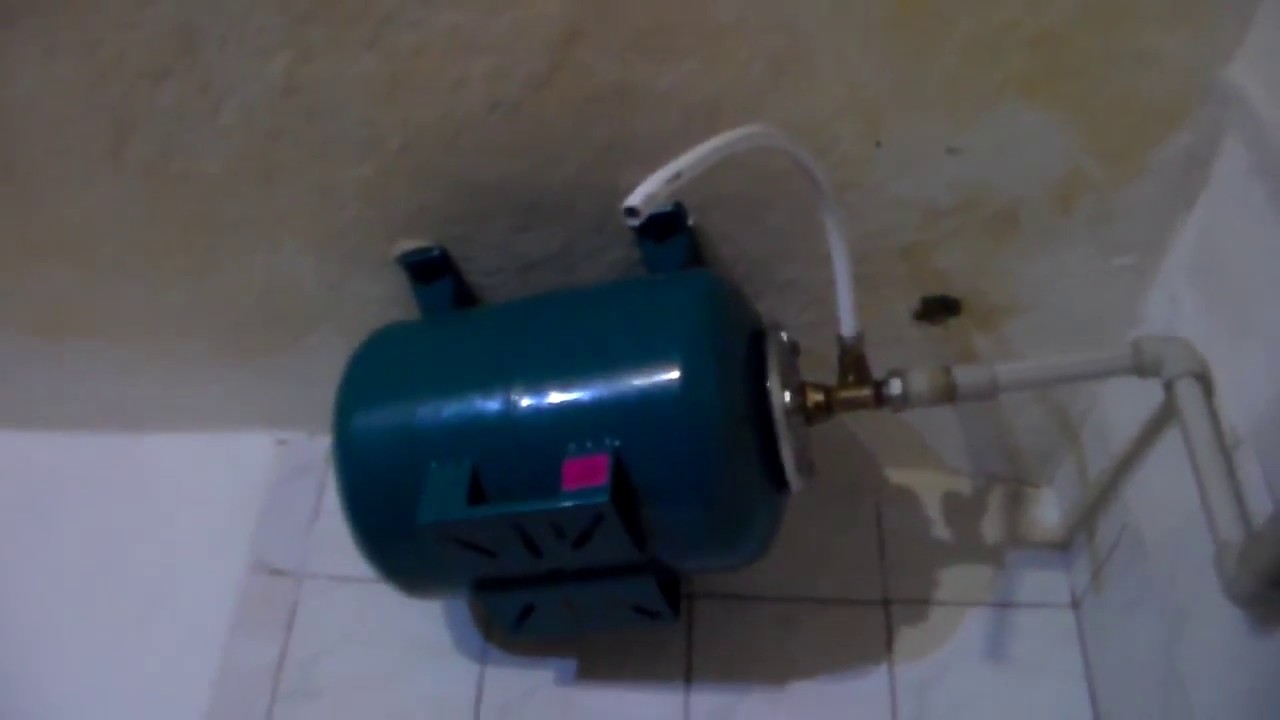

Как установить расширительный бачок (экспанзомат) на отопление

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

При монтаже системы отопления, работающей под давлением (закрытая система) требуется установить расширительный бачок, который будет компенсировать расширение жидкости при нагревании. Если его не будет, то при нагревании жидкости, будет увеличение давления в замкнутой системе, что приведёт к её повреждению (нарушению герметичности, в виде разрывов труб или котла).

Для чего нужен расширительный бачок

Это устройство, предназначенное для компенсации расширения жидкости в системе отопления, называется экспанзомат – вольный перевод английского слова «expanse» (расширять) или, если сказать в более привычной версии, расширительный бачок.

Экспанзомат конструктивно выполнен как металлическая ёмкость, разделённая на две части: в одной находится воздух или газ под давлением. Эти части разделены между собой резиновой грушеобразной мембраной, в которой находится жидкость системы отопления.

Когда теплоноситель расширяется от нагрева, мембрана растягивается, увеличивается её объём, что позволяет бачку принять дополнительный объём теплоносителя. При остывании жидкости и уменьшении давления, мембрана сжимается от воздействия противодавления газа, находящегося в другой полости бачка, выталкивая теплоноситель в систему отопления.

Для безаварийной работы системы отопления, требуется установить расширительный бачок необходимого объёма, который должен составлять не менее 10-12% всего объёма жидкости в системе отопления. Просчитать объём теплоносителя в системе отопления можно по рекомендациям, приведённых в статье: расчёт экспанзомата.

Как правильно установить расширительный бачок

Если установить расширительный бачок меньшего объёма, то это может привести к неправильной работе всей системы или, даже, к аварийным ситуациям. При установке экспанзомата большего объёма, на работе системы это не скажется, но будет удорожание стоимости системы в целом.

Установка расширительного бачка меньшей вместительности может привести к неправильной работе всей системы или, даже, к аварийным ситуациям: разрыв трубопроводов или теплообменника. При установке экспанзомата большего объема, на работу системы это не повлияет, но будет удорожание стоимости оборудования в целом.

Это тоже интересно  Теплый пол для дома

Экспанзомат можно установить либо на трубопроводе подачи, либо на обратке, особой разницы нет — изменятся только настроечные параметры давления воздушной и гидравлической полостей бака. Но, так как температура теплоносителя в обратном трубопроводе меньшая, то и установленный на обратке расширительный бак будет работать в менее жестких условиях, что позволит продлить срок службы устройства.

Если на обратке стоит циркуляционный насос, то расширительный бак следует подключать к системе перед насосом, тем самым предохраняя насос от кавитации.

Теперь о способе расположения мембранного бака. Его можно располагать горизонтально или вертикально, гидравлическим выпуском вверх: это нужно для предотвращения скопления воздуха в гидроотсеке:

Неправильно установленный расширительный бачок

Экспанзомат установлен неправильно: в гидравлическом отсеке будет скапливаться воздух:

При монтаже, на мембраннике нужно установить монтажный кран, предназначенный для демонтажа-монтажа бака на действующей системе отопления.

Категория Отопление

Экспанзомат для отапливания или переход на закрытую систему обогрева Домашнее отопление собственными руками

Отопительная система с конвективной циркуляцией или, иначе, гравитационное теплоснабжение, всегда имеет, по собственной конструкции, открытый бак расширительный, куда выходит воздух из трубо-проводов при заполнении их водой и возмещается тепловое расширение воды.

Но открытость бака, во время работы теплоснабжения, имеет недостатков в виде испаряющейся воды (носителя тепла) и насыщения носителя тепла кислородом воздуха. Парообразование воды из бака приводит к надобности часто доливать воду в систему, а изобилие воды кислородом — к окислению поверхностей из металла составляющих систему обогрева (трубы, отопительные приборы, теплообменный аппарат), что делает меньше рабочий срок системы в общем.

Выходом из такой ситуации считается простая перестройка открытого теплоснабжения в замкнутую систему. Сам принцип конвективной циркуляции сохраняется, другими словами тепловой носитель будет циркулировать за счёт физических параметров нагретой и охладившейся воды, но исключительно данный процесс будет проходить по замкнутому трубопроводу с лишним давлением.

Эту модернизацию достаточно хорошо проводить вкупе с установкой насоса циркуляционного, что даст все плюсы современного теплоснабжения на старой системе.

Перевод на закрытую систему обогрева

Перевод на закрытую систему состоит в демонтаже открытого бака расширительного, установке группы безопасности, а еще экспанзомат для отапливания. В начале работы необходимо выбрать экспанзомат для отапливания соответствующего объема, что необходимо для хорошей работы теплоснабжения, правильно просчитав объемы всех компонентов (труб, отопительных приборов и теплогенератора).

Экспанзомат для отапливания

Набор группы безопасности в себя включает: прибор для определения величины давления, клапан для предохранения и автоматизированный кран Маевского, но дорого стоит и, Для снижения расходов, можно собрать данную группу из индивидуальных узлов.

Группа безопасности с сборе

Рассмотрим любой из них:

1. Клапан для предохранения. Служит для спасения герметичных емкостей, также и отопительных систем, от увеличения возможного давления.

Они выпускаются с самым разнообразным пределом заводской тарировки, что дает возможность использовать их в самых разнообразных условиях.

Это тоже интересно Как подобрать трубы системы отопления

Для работы в отопительных системах, в большинстве случаев, используют «взрывники», с пределом 3,5 бара, но, при подборе клапана необходимо обращать собственное внимание на советы завода-изготовителя котлов. Большинство производителей котлов сделанных из стали не советуют (даже запрещают) применять стальные теплогенераторы при гидравлических давлениях выше 1,5 бара

Благодаря этому, если для отапливания подобран стальной котел, то клапан для предохранения необходимо подобрать с пределом срабатывания 1,5 бара.

2. Прибор для определения величины давления. Служит для индикации давления жидкости или газов. Так как теплоснабжение не прекращает работу с лишним давлением, то при помощи прибора для определения величины давления выполняется контроль его величины.

3. Автоматизированный кран Маевского. Представляет собой устройство служит для автоматизированного убирания воздуха из герметичной емкости или трубо-проводов.

Про то, как присоединить экспанзомат для отапливания, мы посвятили отдельную публикацию. Читайте тут.

Наиболее частые неисправности системы отопления

1. Треск комбинированного клапана (обратный и предохранительный — в одном корпусе) на бойлере котла, при открытии крана разбора воды.

Причина: при замере давления воздуха в экспанзомате бойлера выявилось давление 3,0 атм, при давлении холодной воды в системе 2,5 атм.

Устранение: нужно уменьшить давление, стравив воздух из экспанзомата до 2,0 атм. Клапан перестал трещать.

2. Иногда, при нормальной и стабильной работе котла, внезапно котел выключается, индицируя ошибку «нет давления воды». В то же время гидравлический манометр, установленный на котле, показывает стабильное давление, достаточное для функционирования котла. Причина этой неисправности — вышел из строя датчик давления системы отопления. Его необходимо заменить, сделав это самостоятельно или с помощью специалиста из сервис-центра по обслуживанию котлов.

Для устранения этой неисправности нужно отключить экспанзомат от котла и замерить давление в воздушной полости. Если давление 0 бар и не получается накачать воздух в нее (воздух будет выходить через гидравлический штуцер), то бак следует поменять. Очень часто бывает так, что трудно или невозможно подобрать соответствующий котлу экспанзомат. В этом случае можно установить расширительный бак, соответствующего объема, вне котла, подключив его в магистраль обратки и заглушив гибкую подводку к штатному бачку. Если давление в расширительном баке соответствует норме, то имеется утечка в теплообменнике и его нужно заменить.

4. Циркуляционный насос, установленный на минимальную скорость, плохо разгоняет теплоноситель, что хорошо видно при большой разнице температур подачи и обратки на котле. При работе на скорости 2 и 3 — циркуляция в норме.

Бывают случаи, когда обмотка первой скорости насоса имеет короткозамкнутые витки и двигатель перестает выдавать необходимое количество оборотов, что приводит к ухудшению циркуляции. При этом, работа на второй и третей скорости не создает проблем — циркуляция нормальная. В этом случае можно оставить работать циркуляционный насос на повышенных оборотах, либо заменить его на исправный.

5. При попытках первого включения котла, он не включается и на индикаторе высвечивается ошибка.

Что такое Экспанзомат

Если присутствуют данные симптомы, то для начала необходимо проверить следующее: Наблюдая за прибором для определения величины давления, нажмите на золотник гидроаккумулятора, выпуская воздух. Расширительный бачёк, экспанзомат, мембранный бак — это одно и тоже. Обозначение и назначение гидроаккумулятора. В особенности Экспанзомат (красный) – это расширительный бачок который предназначен для компенсации давления в вашей отопительной системе.

Грубо сосчитать объем носителя тепла в системе можно по количеству секций имеющихся отопительных радиаторов. Численность секций помножить на 0,1 литра. Это кол-во добавить к емкости бачка в котле. И очередной момент: совсем не нужно значение емкости бака расширительного подбирать «вплотную» к расчетному. Да, если у вас закрытая отопительная система, если нет тогда вы лично знаете, что обязан быть расширительный бачок, говоря иначе в виде ведра, открытый чтобы булькало.

Экспанзомат используется для отапливания, а мембранный бак для водообеспечения, и характерной спецификой считается то, что один красный (красивых гор.вода), а другой синий (хол.вода). Так вот собственно разница между ними, скажем массовая, в том, что мембранная ткань идёт отдельно пищевая (для водообеспечения) и техническая (из технической резины, для отапливания).

Так вот мы смотрели и не нашли разницу в коде бачка для отапливания и бачка для водообеспечения

Данное инженерное оборудование крайне важно, так как выполняет дополнительное системное давление как теплоснабжения, так и водообеспечения. При нагревании тепловой носитель становится шире, перетекая в расширительный бачок, а воздух в бачке сжимается

А нельзя ли этот избыток воды просто удалить из системы?

Смотреть что такое «Экспанзомат» в иных словарях:

Только вот в центральной Да — вода, а в загородных домах тепловой носитель и каждый раз его подливать будет очень дорого. Это короткий, но максимально эффективный практичный курс по изучению гидроаккумуляторов.

Узнаете сколько необходимо закачивать воздуха в мембранный бак. Все тонкости по применению и процессу установки гидроаккумулятора. Мембранный бак — это особый элемент систем водоподачи и теплоснабжения, служащий для того, чтобы принять на себя объем жидкости, таким образом отбирая лишнее давление.

Третья цель — мало кто про это знает — это гашение гидравлических ударов в системе водоподачи и теплоснабжения. Большинство приходящих, и читающих эту статью, будут натыкаться те посетители, которые имеет проблемы со своим гидроаккумулятором. Если стрелка на манометре резко пошла в низ, значит воздуха довольно мало. Удерживайте золотник и до конца спустите весь воздух. 1. Системное давление стало не стабильным, резко подымается и опускается давление.

Менять мембранную ткань в мембранном баке дело абсолютно не хлопотное

И приобрести металлический автомобильный колпачек с прокладкой из резины, который реализуется в автомагазинах. Вход воды в мембранную ткань выполняется снизу, а другой вывод предназначается для выпуска воздуха с воды или носителя тепла.

В данном случае пипка золотника находится снизу-сбоку. В подобном случае возможны накопления очень маленькой крошки, песка, если нет фильтра. Мембранный бак по-простому, в народе обзывают баком расширительным. Есть синие и красные гидроаккумуляторы! Так договорились, что синий цвет относиться к воде и холодной воде. А красный цвет относиться к теплоснабжению и горячей воде. На рынке есть и бесцветные гидроаккумуляторы.

Благодаря этому мембранный бак и бак расширительный — это синонимы, так как благодаря собственной жизни исполняют одну задачу. А так, по мере остывания и уменьшения объема воды в системе отопления, она будет заполняться водой из расширительного бачка, мешая этим методом завоздушиванию трубо-проводов.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0. 2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Расширительный бак в системе отопленияПоэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.  А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг. Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.  Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

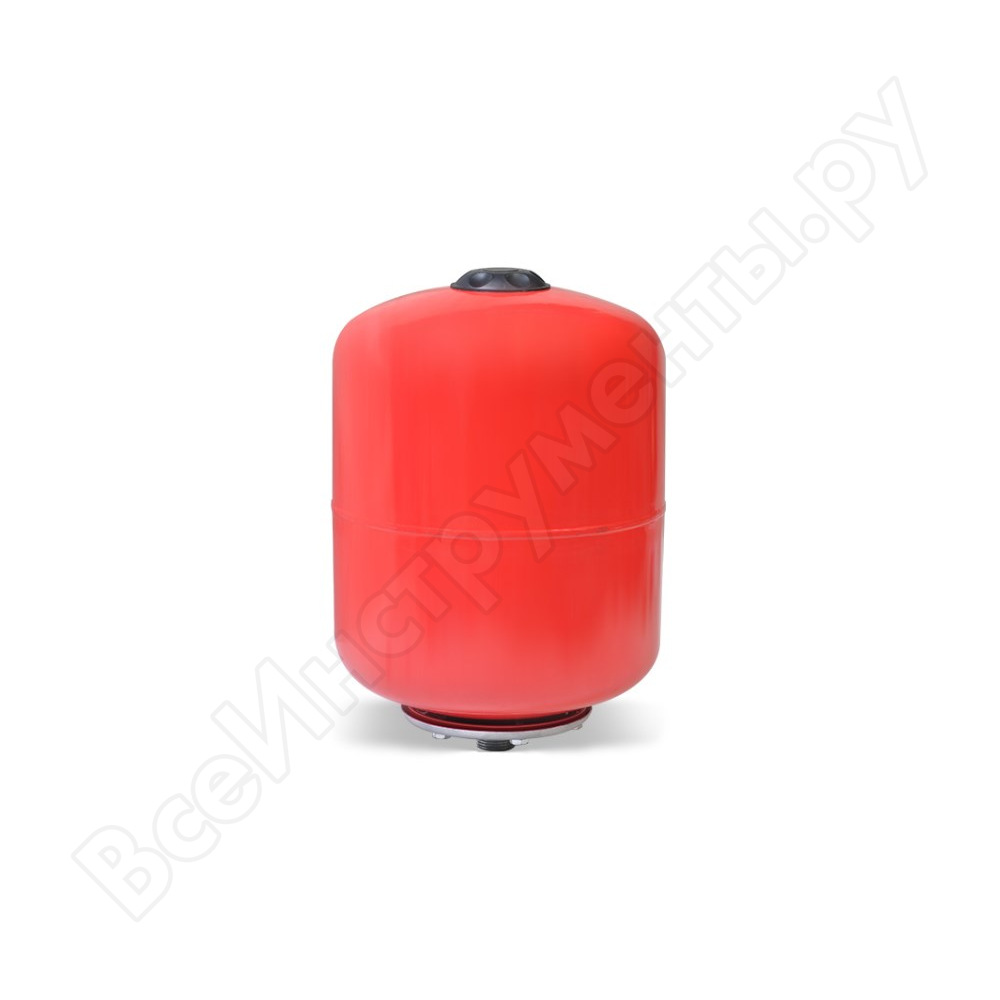

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте. Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.  Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.  Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:
  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления. Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали   И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим. Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.   Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно. Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку. Используемые источники:

  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html
  • https://practikaotoplenia.ru/kak-ustanovit-rasshiritelnyiy-bachok-ekspanzomat-na-otoplenie/
  • https://vse-otoplenie.ru/ekspanzomat-dla-otoplenia-ustrojstvo-i-princip-raboty
  • https://cotlix.com/kak-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
  • https://7dach.ru/natashapetrova/kak-pravilno-ustanovit-rasshiritelnyy-bak-v-sisteme-otopleniya-147779.html

расширительный бачок, мембранный расширительный бак

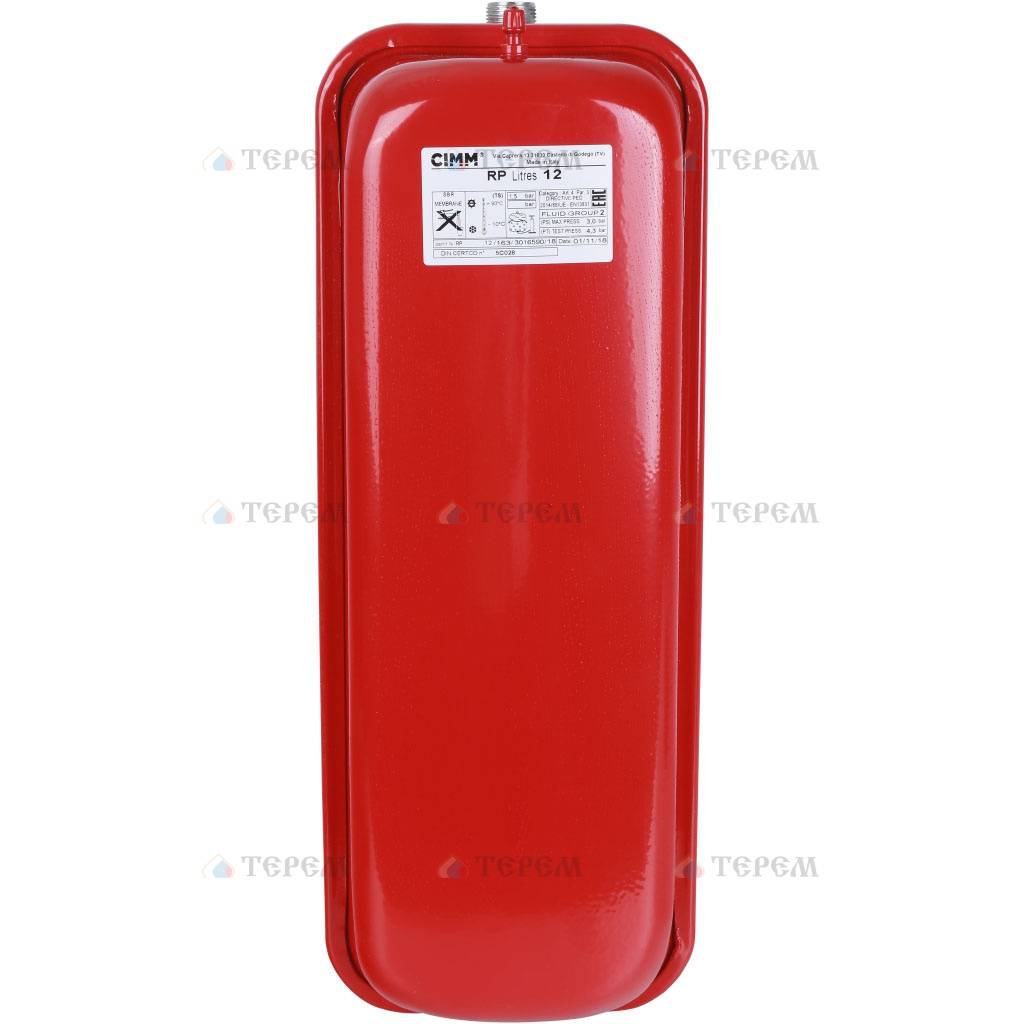

Расширительный бачок. Назначение.

Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка.

Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.

Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.

Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.

Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

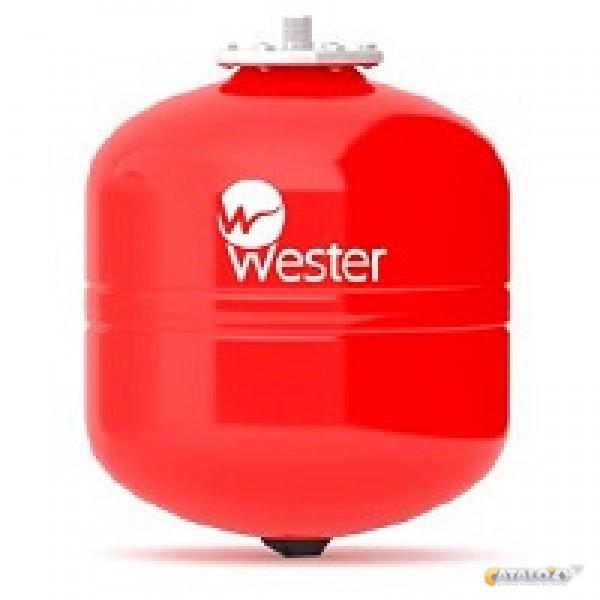

Внешний вид расширительного бака вы уже видели в начале статьи.

Как же устроен внутри расширительный бак мембранного типа.

Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.

С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.

Как работает расширительный бачок.

Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.

Как рассчитать необходимый объем мембранного расширительного бака.

Формула для подбора емкости мембранного расширительного бака выглядит так:



Где у нас:

Vu = общий полезный объем бака = Vi — Vf

Vi = начальный объем = V

Vf = конечный объем

e   = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.

Для стандартных систем отопления:

e = 0,04318 (Tmax  = 99°C — Tmin =10°C)

C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.

Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.

Pi = Начальное (абсолютное) давление в емкости.

Обратите особое внимание на следующую запись и запомните для себя, давление (Pi)  не должно быть ниже гидростатического давления в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.

Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.

Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.

Последняя строка требует комментария, для того чтобы вы точнее ее поняли.

Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:

Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.

Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf  от 1,4  до 3 х 0,75 = 2,25  кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.

Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.

И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Исходные данные:

Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили  4,65 литра на 1ккал)

Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.

C =120 литров

Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).

Pf  = 1,4 бар

Получаем V=10,36 литра.



Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.

Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе расширительный бак эффективно работать не будет.

Читайте на следующей странице — схема установки расширительного бачка.

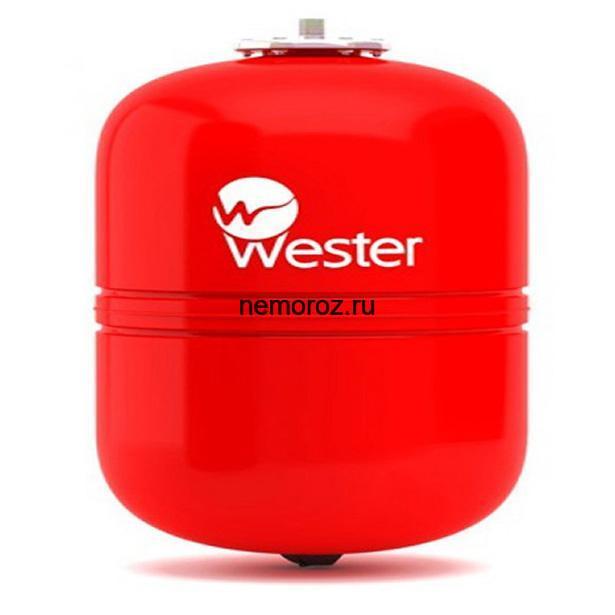

Как выбрать расширительный бак для отопления

Назад к списку статей

Система обогрева РФ являются практически составляющей зданий. Обойтись без них при наступлении холодов, длящихся месяцами, невозможно. В большинстве случаев их работа предусматривает использование теплоносителя — воды. А законы физики предусматривают, что нагревание жидкости ведёт к увеличению её объема. Специально на этот случай предусматривается отводная емкость, известная как расширительный бачок. Именно благодаря ему обеспечивается длительное и безопасное функционирование системы. Чтобы достичь наилучших показателей, важно знать, как выбрать расширительный бак для отопления, чтобы вопросов к его работе не было и он в полной мере выполнял возложенные задачи.

Доступные типы решений

Разбирая, как правильно подобрать бак, необходимо помнить об их целевом предназначении. Таковым является сохранение коммуникаций и узлов от скачков давления, сопровождающих нагревание жидкости. Для этого мало, чтобы в конструкции предусматривалось наличие расширительного бака — он должен соответствовать показателям системы. На рынке представлено много конструкторских решений, где представлены котлы с уже встроенными элементами отвода. Но объем расширительного бака в таких случаях не всегда позволяет удовлетворить существующий запрос, поскольку дополнительно предусматривается до 12 литров.

Предлагаемые готовые коммерческие решения хорошо подходят для небольшой площади. Но если планируется создание обогрева добротного загородного дома в несколько этажей, этого будет мало — для нормального функционирования понадобиться объем до 100 литров включительно. Одно из многих решений — покупка бака, увеличивающего ресурс всей системы. На выбор доступны:

  1. Расширительный бак открытого типа. Обладает простой конструкцией, к обогревательной сети подключается посредством трубы. Она выполняет роль канала, обеспечивающего поступление теплоносителя при нагревании, тогда как при охлаждении он возвращается назад в систему. Часто снабжается ещё одной трубой, чтобы вода могла переливаться, если бак наполнен. При превышении объема жидкость отводится в канализацию. Преимущество такого типа решений — простота и дешевизна конструкций. Но есть и минусы: нужно размещать ёмкость наверху по отношению к отопительной системе, теплоноситель может выплескиваться, происходит покрытие стенок ржавчиной и необходимо периодически доливать воду.

  2. Расширительный бак закрытого типа. Герметическая емкость, предусматривающая наличие мембраны, сделанной из резины. Такая конструкция хорошо себя зарекомендовала для систем, где для циркуляции теплоносителя используется насос. Внутри предусматривается разделение устройства на 2 части посредством мембраны: вверху помещают инертный газ (в его роли используют кислород или азот), а вниз поступает при росте значения температуры теплоноситель. Когда заполняется бак, то его мембрана растягивается, а также увеличивается давление на закачанный газ. После остывания объем уменьшается, а теплоноситель возвращается назад.

Среди двух типов предпочтительнее выглядит второй. Его конструкция исключает контакт теплоносителя с воздухом, не испаряется сама жидкость, не происходит насыщение кислородом, не появляется ржавчина.

Для тех, кто решает, как подобрать расширительный бак для отопления при наличии специфических особенностей важно то, что их можно установить везде, где есть возможность и желание — предусматривать возвышение конструкции не нужно. Закрытым тип выдерживает высокое давление, а открытый предусматривает эксплуатацию исключительно при небольших нагрузках.

Единственный недостаток — цена. Но она дополнительно компенсируется минимальными теплопотерями и небольшими габаритами.

Сложности выбора: требуемый запас

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

  1. Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.

  2. Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.

  3. Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.

  4. Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.

Формула расчета

Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов. Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:

  1. Vn — результат, указывающий на требуемое значение параметра емкости.

  2. Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.

  3. Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.

  4. Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.

  5. Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.

Таблица 1

Значение температуры

40

50

60

70

80

90

100

Температурный коэффициент

0,75

1,18

1,68

2,25

2,89

3,58

4,34

Эта (без шуток) относительно несложная формула позволит правильно подобрать объем расширительного бака с высокой точностью исходя из потребностей. Главное, не ошибиться в значениях и при расчёте. Если есть неуверенность, лучше ещё раз перечитать пояснение к формуле, чтобы точно подобрать объем расширительного бака и не разочаровываться полученным результатом.

Техника безопасности

Это важно для всех конструкций, работающих под давлением — как раз этот случай. Кроме подбора емкостей с подходящими характеристиками следует проверить, в рабочем ли состоянии клапаны и позволяют ли они сбрасывать давление. Лучше всего, если есть возможность регулировки, меняющая максимальное давление. Наличие возможности принудительного открытия обязательно — есть вероятность, что расширительный бак для водоснабжения выйдет из строя. Для возможности самостоятельного осмотра и необходимо эта особенность.

Особенная важность в технике безопасности уделяется состоянию мембраны и её характеристикам. Следует обращать внимание на качество изготовления, стойкость к диффузионным процессам, диапазон рабочих температур и срок использования. Для расширительных баков обязательным является наличие сертификатов, подтверждающих качество и безопасность — с ними полезно ознакомиться.

Также не следует забывать о личной безопасности. Это относится как к непосредственной работе с расширительными баками, так и пребыванию около них во время использования. Если возникнет проблема, следует всегда помнить, что теплоноситель разогрет до высоких температур и при контакте с ним высока вероятность получения ожога.

Обслуживание

Знать, как правильно следует подобрать расширительный бак для отопления дома — только полдела. Важно ещё и обеспечивать требуемый уровень обслуживания, чтобы этот элемент вместе со всей системой отопления служил долго. Оно включает в себя:

  1. Обязательная проверка проводится раз на полгода. Первостепенно ищутся внешние повреждения. Если есть коррозия, подтеки и вмятины, обязательно следует устранять причину их появления.

  2. Раз в полгода следует сверять начальное давление и расчетные показатели. Перед этим следует отключать бак от системы отопления, слить воду и подключить манометр через ниппель. При более низких значениях через него же осуществляется увеличение давления.

  3. Проверка состояния мембраны. При условии, что слив воды идёт вместе с потоком воздуха, а фиксируемое в газовом пространстве давление понижается, можно говорить о наличии повреждений. Мембрану, если предусмотрена такая возможность, необходимо заменить.

  4. Если не предполагается использование бака длительное время, вода сливается, сама емкость держится в сухих условиях.

Заключение

Вот и рассмотрено как правильно подобрать удовлетворяющий потребности расширительный бак. Остаётся только сделать выбор в пользу конструкции, которая удовлетворит выдвинутые запросы и требования. Благо, сделать это с багажом рассмотренных знаний будет легко.

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный вход

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный настоящий

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

Устройство расширительного бака. Нажмите на фото для увеличения.

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление.
После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

[nggallery id=52]

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием “американка”. “Американка” представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть “американки” монтируется к резьбе на дополнительном баке. Для соединения двух частей “американки” понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить “американку”.

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

[nggallery id=53]

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается “американка”. Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел.
Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Оцените статью: Поделитесь с друзьями!

Пластиковые баки, хорошие, плохие и уродливые

Как любой, кто хоть раз пробыл под капотом автомобиля, знает, что большинство баков с охлаждающей жидкостью сделано из пластика. В большинстве автомобильных применений бак охлаждающей жидкости изготавливается из полиэтилена. Использование полиэтилена, как и всего остального, имеет свои достоинства и недостатки. Давайте посмотрим, почему пластик может быть или не быть лучшим выбором для вас ...

1. Плюсы
Есть причина, по которой все производители автомобилей OEM используют пластиковые резервуары в своих автомобилях.В больших количествах пластиковый резервуар - безусловно, лучший вариант. После создания инструмента и настройки масштаб массового производства делает его лучшим вариантом с точки зрения затрат. Помимо рентабельности, полиэтилен является очень легкодоступным материалом.

С точки зрения эксплуатационных характеристик полиэтилен имеет несколько положительных моментов. Благодаря использованию полиэтилена резервуар изначально обеспечивает высокую пластичность и ударную вязкость. Резервуары также устойчивы к влаге, что важно при использовании для хранения жидкости.Последним плюсом является то, что резервуары можно сделать прозрачными, чтобы было легче открывать уровни.

2. Минусы
Плюсы пластиковых бачков с охлаждающей жидкостью можно также считать минусами в зависимости от ситуации. Одним из основных недостатков пластиковых резервуаров является то, что при небольших тиражах затраты на создание инструментов могут быть слишком высокими. Инструментальная оснастка значительно увеличивает стоимость первоначального запуска и может легко перевесить выгоду от низкой стоимости единицы продукции. Для небольших партий этот эффект может снизить общую рентабельность пластиковых резервуаров.Если вы уже думаете, что вашему приложению нужно что-то другое, кроме пластика, перейдите к концу и загрузите наше руководство по алюминиевым резервуарам, чтобы узнать больше о вариантах алюминиевых резервуаров.

Другие основные недостатки пластиковых резервуаров связаны с их долговечностью. Тип тепла, который находится в моторном отсеке автомобиля, ужасно сказывается на пластиковых баках. Тепловые свойства полиэтиленового бака отнюдь не снисходительны. В зависимости от марки используемого полиэтилена, материал начнет размягчаться при температуре 248 градусов по Фаренгейту.Наряду с размягчением резервуара вы также увидите множество проблем, связанных с высокой температурой. Тепловые свойства резервуара вызывают высокую скорость теплового расширения, которое заставляет резервуар расширяться и сжиматься при нагревании и охлаждении. Расширение и сжатие может привести к растрескиванию швов резервуара и, в конечном итоге, к утечке. Нагрев и охлаждение также вызывают обесцвечивание резервуара. То, что начинается с красивого свежего белого пластикового резервуара, начинает темнеть и мутнеть после многих циклов нагрева. Из-за циклов нагрева и охлаждения, которые резервуар будет испытывать на протяжении всего срока службы, полиэтилен в конечном итоге станет хрупким. После того, как он станет хрупким, вы увидите такие проблемы, как сломанные кронштейны и даже трещины от напряжения, которые вызывают утечки.

Последний недостаток использования пластикового бака - ремонт. Химические свойства полиэтилена затрудняют склеивание. Многие люди пытаются заделать трещину после того, как она возникла, но обнаруживают, что любой ремонт может только отсрочить неизбежный выход из строя резервуара.

3. Заключение
Теперь, когда мы немного знаем о том, что можно и чего нельзя делать из пластика, вы можете задуматься о том, подходит ли он вам. Если ваши требования к количеству чрезвычайно велики и ваше приложение довольно стабильно с точки зрения теплового воздействия, вы можете рассмотреть пластиковый резервуар. Цена за штуку будет низкой с пластиком, как только вы начнете работать, и у вас будет возможность выбрать непрозрачный или прозрачный. Если ваш резервуар имеет меньшее количество и ожидается, что он прослужит долгий срок или будет работать в сложных условиях, вы можете рассмотреть некоторые альтернативы пластику.

Основная, если не единственная альтернатива пластику - металл, чаще всего алюминий. Резервуары этого типа идеально подходят для промышленных или высокопроизводительных применений. Алюминиевые резервуары обладают естественной коррозионной стойкостью, ударопрочны и имеют внешний вид по сравнению с пластиком. Более подробную информацию о том, как алюминиевые резервуары работают в различных сферах применения, смотрите в нашей предстоящей публикации в блоге по этой теме. Подпишитесь на блог The Canton в верхней части страницы, чтобы не пропустить его.

Если вы рассматриваете алюминиевый резервуар, загрузите наше руководство для проектировщиков резервуаров и ознакомьтесь с основными соображениями при проектировании алюминиевого резервуара.

Знайте свои резервуары - Технический блог: Резервный резервуар для охлаждающей жидкости против расширительного резервуара

В старые добрые времена (так называемое младенчество) двигателей с жидкостным охлаждением почти все системы выброса выхлопных газов выбрасывали в атмосферу химические вещества и вредные пары. Никаких линий PCV или CCV, никаких каталитических нейтрализаторов, только капля охлаждающей жидкости и прорыв на проезжей части. Это было здорово для автомобилей, но не так хорошо для окружающего нас мира (извините, озон). Поскольку экологические ограничения ужесточились, производителям пришлось разработать способы удержания побочных продуктов внутреннего сгорания и охлаждающих химикатов внутри автомобиля.

В настоящее время почти все в двигателе остается там и каким-то образом перерабатывается, включая саму жидкость, которая поддерживает нужную температуру в цилиндрах. Это может вернуть вас на уроки химии в старшей школе, но когда становится жарко, вещи расширяются. Когда дело доходит до охлаждающей жидкости, она также создает давление пара и газа, которое должно куда-то снижаться. Раньше эта горячая охлаждающая жидкость просто выбрасывалась в атмосферу (точнее, в землю), но в духе сохранения целостности нашей единой земли автопроизводители разработали резервуары для улавливания и повторного использования расширяющейся охлаждающей жидкости.Конечным результатом стали два разных типа танков, которые используются именно для этого.

Переливной бак Резервуар перелива обычно имеет одно, а иногда и два порта. Горячий хладагент перемещается между баками в зависимости от давления, создаваемого горячим хладагентом.

Резервуар для перелива может также называться резервуаром для утилизации и представляет собой более простую систему из двух. Лучший способ определить, используется ли в вашем автомобиле переливной бачок, - это выяснить, есть ли на вашем радиаторе крышка с номинальным давлением, поскольку именно это определяет, когда охлаждающая жидкость начинает течь между системой охлаждения и баком. Эта система также сильно зависит от давления, создаваемого расширяющейся охлаждающей жидкостью.

Обратите внимание, что крышка имеет большую пружину внизу с маленьким выступом в центре. По мере того, как давление горячей охлаждающей жидкости увеличивается и превышает номинальное значение крышки радиатора, она сжимает большую пружину, открывая отверстие для перелива. Это позволяет любому пару и избытку охлаждающей жидкости проходить через линию в ваш переливной бак и оставаться там до тех пор, пока температура в системе не упадет.

Этот небольшой язычок в центре представляет собой односторонний клапан, который позволяет охлаждающей жидкости возвращаться в радиатор после того, как давление в системе вернется к нормальному уровню.

Как только автомобиль остынет, давление, естественно, должно выровняться. Это более низкое давление создает вакуум и втягивает охлаждающую жидкость из переливного бачка обратно в систему охлаждения через небольшой клапан внутри крышки радиатора.

Расширительный бак Расширительные баки немного сложнее. На фото - заводской расширительный бачок от FK8 Civic Type R или меньшая версия заглавного изображения.

Расширительный бак, или баллон дегазации, как его называют в области дизельного топлива, немного сложнее.В этой конфигурации резервуар всегда находится под давлением, а крышка с номинальным давлением расположена на резервуаре, а не на самом радиаторе. Фактически, в большинстве случаев радиатор не имеет какой-либо крышки или заливной горловины, поскольку вы заливаете охлаждающую жидкость из бака.

В системах охлаждения, в которых используются расширительные бачки, крышка радиатора под давлением будет расположена на расширительном бачке, а не на радиаторе.

Система охлаждения постоянно находится под давлением с использованием расширительного бачка. Вместо того, чтобы направлять расширяющуюся охлаждающую жидкость в бак при достижении определенного давления, охлаждающая жидкость всегда циркулирует через радиатор и выходит в расширительный бачок. Здесь давление, создаваемое горячей охлаждающей жидкостью, заполняет верхнюю половину бака и действует как сила, выталкивая охлаждающую жидкость обратно в систему.

Обычно расширительный бачок находится в самой высокой точке системы охлаждения и требует намного больше водопровода, чем переливной бачок, но эта система более эффективна для сброса высокого давления от нагретой охлаждающей жидкости, поскольку она всегда подается в бак для расширения. Поскольку в расширительном бачке используются герметичная крышка и разгрузочная форсунка, вы все равно можете запустить резервуар для перелива в линию, чтобы не допустить попадания капель охлаждающей жидкости на дорожку.

Зачем обновляться?

Я знаю, что это революционная концепция, но охлаждающая жидкость работает лучше всего, когда она остается в системе. Перегрев из-за утечки охлаждающей жидкости определенно войдет в десятку самых неприятных способов сократить трек-день или даже остановить поездку на работу.

Это проблема, с которой я столкнулся лично. Это не мой точный бак, но это была обычная проблема с R53 Mini Cooper S. Уплотнение со временем ухудшалось, и охлаждающая жидкость просачивалась через теплоизоляцию выхлопных газов, а иногда и сам выхлоп.Такая постоянная утечка может привести к хроническому перегреву и потенциальному повреждению компонентов двигателя.

Производители автомобилей производят сотни тысяч таких резервуаров-резервуаров для использования в своем автопарке. Учитывая чрезвычайно низкую норму прибыли от новых автомобилей, они должны максимально снизить затраты на их выпуск с конвейера. Это означает производство переливных или расширительных баков из пластика. Эти материалы обычно рассчитаны на то, чтобы выдерживать сотни циклов нагрева и охлаждения, которые испытывает автомобиль, но часто они не используются в течение длительного времени.

Этот пластик может показаться толстым, но постоянное нагревание и охлаждение этих материалов, не говоря уже о неизбежности окрашивания цветной охлаждающей жидкостью, неблагоприятно сказываются на баке.

Если резервуар для охлаждающей жидкости изготовлен из алюминия, он лучше приспособлен к постоянным и резким перепадам температуры. Установка алюминиевого бака дает вам уверенность в том, что расширяющаяся охлаждающая жидкость не просто выливается по всей проезжей части, но вместо этого поддерживает температуру вашего двигателя.

Для тех из вас, кто ценит эстетику, расширительные баки и резервуары для перелива торчат, как больной палец. Стандартный бежевый или полупрозрачный белый - это чистый холст для плохих навыков рисования охлаждающей жидкостью. Загрязненный бак с охлаждающей жидкостью - не лучший вариант для тех, кто пытается поддерживать чистоту моторного отсека.

Автомобильная промышленность прошла долгий путь как в чистой скорости, так и в эффективности в отношении общего внимания к окружающей среде. Хранение охлаждающей жидкости в автомобиле и вне проезжей части выгодно для вашего собственного транспорта и асфальта.Знание разницы между функциями резервуара помогает усовершенствовать систему охлаждения в любой сборке и знать, когда вам нужно запустить обе. Кроме того, есть преимущество дополнительной прочности и эстетики при замене стандартных единиц алюминиевыми баками.

Обязательно ознакомьтесь с нашим ассортиментом алюминиевых расширительных и переливных бачков для вашего автомобиля!

Спасибо за чтение!
-Ник

Связанные

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается.Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Бак представляет собой воздушную подушку - жидкость с высокой степенью сжатия, на которую расширяющаяся вода может давить, не создавая большого повышения давления в системе.Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте. Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар.Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше современных расширительных баков мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться». Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака.Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на Рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно для открытия предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Выберите размер резервуара таким образом, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1.Do Pump Away: Деталь, которая когда-то понималась и уважалась в гидронной промышленности, но постепенно уступила место другим «удобствам» упаковки или установки, - это подсоединение расширительного бака к контуру гидравлического трубопровода рядом с входом циркуляционного насоса. Это сводит к минимуму перепад давления между точкой подключения резервуара к контуру, то есть точкой, в которой давление не изменяется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе.Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы. На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно.Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, требуемое в верхней части системы для вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, бачок поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант - новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы, описанные в ссылке 1, могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не сочетайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, в которой питьевая вода используется для передачи тепла к водяным излучателям тепла, что плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими разделителями. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен находиться рядом с гидравлическим сепаратором, лучше всего установить его на тройнике на любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте расположения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к утечке предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите резервуар ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений ½ дюйма, можно легко согнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю ... Если резервуар должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить корпус на твердой поверхности, как показано на рисунке 6. Некоторые производители расширительных резервуаров предлагают комплекты ремней или другое оборудование для надлежащей поддержки резервуара танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные баки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера - «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Установка расширительного бачка

Расширительный бак водонагревателя - это предохранительное устройство, которое защищает трубы и арматуру в водопроводных системах, оборудованных клапаном ограничения давления или устройством предотвращения обратного течения.Установка расширительного бака может потребоваться в соответствии с местными строительными нормами, когда вы устанавливаете новый водонагреватель, или это может быть проект модернизации, установленный для добавления защиты к существующему водонагревателю.

Проект включает в себя врезку в трубу подачи холодной воды над водонагревателем и установку небольшого заполненного воздухом резервуара, который служит расширительной камерой для воды, объем которой увеличивается по мере ее нагрева. Это умеренно сложный DIY-проект, за который не стоит браться, если у вас нет опыта работы с сантехникой.Начинающие домашние мастера могут захотеть, чтобы эту работу выполнял профессиональный сантехник, но более опытные домашние мастера обычно могут сделать эту работу днем.

Как работает расширительный бак

Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бачка, прикрепленного к водонагревателю, замкнутая водопроводная система может получить повреждения от этого теплового расширения. Например, когда вода нагревается от температуры от 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2%.Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.

Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает возврат расширяющейся воды в городскую водопроводную сеть. Внутри расширительного бачка находится гибкая резиновая диафрагма, которая разделяет бак на две части - одна из которых принимает расширяющуюся воду при нагревании, а другая обеспечивает воздушную камеру, которая становится слегка под давлением, когда диафрагма расширяется в нее.

Расширительный бак может быть обязательным

Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявки на разрешение на установку водонагревателя. Расширительный бак обычно не требуется, если в системе нет какого-либо типа клапана ограничения давления или обратного клапана, который удерживает систему в закрытом состоянии. Но если в вашей системе есть какой-либо ограничительный клапан, рекомендуется установить расширительный бак, даже если это не требуется согласно местным нормам.

Необходимые инструменты и материалы

  • Расширительный бак
  • Ниппель диэлектрического водонагревателя
  • Трубный ключ или плоскогубцы с канавкой
  • (2) 3/4 дюйма, медные резьбовые соединения с внутренней резьбой
  • Лента уплотнительная
  • Медный тройник 3/4 дюйма
  • Медная труба 3/4 дюйма
  • Дополнительные медные фитинги 3/4 дюйма (при необходимости)
  • Паяльное оборудование сантехническое (при необходимости)
  • Гибкие медные трубы (при необходимости)

Инструкции (установка нового водонагревателя)

Расширительный бак обычно устанавливается непосредственно над водонагревателем с помощью тройника, устанавливаемого в трубе подачи холодной воды.Расширительный бак обычно устанавливается горизонтально, хотя его можно установить вертикально, если это необходимо из-за ограниченного пространства. Сантехническая арматура, которая вам понадобится, зависит от типа имеющихся у вас водопроводных труб и от ориентации расширительного бачка, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет штуцер с резьбой 3/4 дюйма, который присоединяется к трубе холодной воды с помощью тройника и коротких отрезков или труб с резьбой или пайкой методом пота.

  1. Присоедините диэлектрический союз

    После того, как водонагреватель установлен правильно, прикрепите диэлектрическую муфту к входному отверстию для холодной воды. Оберните резьбу штуцера герметизирующей лентой, затем ввинтите ее во впускное отверстие холодной воды на водонагревателе, используя трубный ключ или плоскогубцы.

  2. Присоедините медный адаптер

    Оберните несколько петель уплотнительной ленты вокруг верхней резьбы штуцера, затем навинтите на штуцер медный переходник с внутренней резьбой.Надежно затяните трубным ключом или плоскогубцами.

  3. Присоединительный тройник

    Установите короткую медную трубу и тройник на переходник на диэлектрическом штуцере водонагревателя. Обычно тройник должен находиться примерно на 30 см выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бачка. Большинство сантехников делают эти соединения пайкой потом, но они также могут быть выполнены с помощью вставных соединений (иногда называемых «укусом акулы»).

  4. Присоединение трубы расширительного бака

    Используя соединения методом пайки или плотной посадки, прикрепите короткий отрезок горизонтальной медной трубы к боковому выпускному отверстию тройника. Длина этой медной трубы будет зависеть от доступного пространства, но лучше сделать ее как можно короче - не более 6 дюймов или около того. На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или вставное соединение.

  5. Присоедините расширительный бак

    Оберните трубную герметизирующую ленту вокруг резьбового соединения расширительного бачка, затем накрутите ее на резьбовой переходник на горизонтальной трубе.Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, иначе можно повредить трубы или фитинги.

  6. Завершите установку

    Завершите установку, соединив верхний выпуск тройника с трубой подачи холодной воды, используя все необходимые трубы и фитинги. Многие сантехники делают это соединение с помощью медной гибкой линии, а не жестких труб.

    Также завершите подсоединение трубопровода горячей воды к водонагревателю, затем включите водонагреватель, откройте водяные краны и проверьте работу, ища утечки.

Варианты существующего водонагревателя

При добавлении расширительного бачка к существующему водонагревателю главная проблема - найти для него место. Пространство может стать немного тесным, и вам, возможно, придется использовать различные трубы и фитинги, чтобы найти место для расширительного бачка. Часто это означает замену медной гибкой линии на более короткую или более длинную, а иногда и добавление дополнительных колен и труб к трубе с холодной водой. При необходимости расширительный бак можно установить на расстоянии одного-двух футов от водонагревателя, при условии, что он правильно вставлен в линию холодной воды.Большинство профессиональных сантехников предпочитают заменять диэлектрический переходник на новый, когда к существующему водонагревателю добавляется расширительный бак.

Как заправить расширительный бак на водогрейном котле

Во многих домах отопление обеспечивается не топкой с принудительной подачей воздуха, а котлом, который нагревает воду для ее циркуляции по трубам к радиаторам по всему дому. Ключевым элементом системы водогрейного котла является расширительный бак , прикрепленный к котлу или близлежащим трубам отопления.Расширительный бак служит для обеспечения пространства для воды и воздуха в системе котла, чтобы расширяться и сжиматься без повреждения труб или клапанов. Если расширительный бак отсутствует или не работает должным образом, давление в системе может привести к сбросу воды через предохранительный клапан котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Примечание : Расширительный бак отсутствует в паровых котельных , которые создают тепло за счет циркуляции горячего пара, а не горячей воды по трубам и радиаторам.Паровые котлы представляют собой более простые системы, в которых отсутствуют некоторые компоненты, присутствующие в системах водогрейных котлов, такие как циркуляционный насос, расширительный бак и регуляторы давления и температуры воды. Если в вашей системе нет расширительного бака и циркуляционного насоса, вероятно, у вас есть система парового котла.

Как работает расширительный бак

Воздух внутри водогрейного котла (водяного) отопления необходим и неизбежен. Наличие воздуха способствует протеканию горячей воды по трубопроводу к радиаторам.Вода естественным образом расширяется и сжимается при нагревании и охлаждении, а воздух внутри системы создает подушку, которая позволяет расширяться, не повреждая трубы и не позволяя клапану сброса давления (PRV) вытеснять воду из системы. Но этот воздух должен находиться в правильном месте внутри системы. Если воздух скапливается в нежелательных местах, может развиться состояние, называемое гидронным шлюзом , которое по существу останавливает конвективный поток горячей воды и выводит из строя все или части вашей радиаторной системы.

Расширительный бак обеспечивает определенное место для воздуха в системе. Это либо простой стальной цилиндрический резервуар, расположенный над котлом, либо, в более новых системах, плоский круглый резервуар с более сложным управлением. Оба типа, как правило, безотказные устройства, но они могут потребовать обслуживания, если бак наполняется слишком большим количеством воды или если он теряет давление воздуха.

Два типа расширительных баков

В зависимости от возраста и типа имеющегося у вас водогрейного котла расширительный бак может иметь одну из двух форм.

Стальные цистерны

Простой цилиндрический расширительный бак используется во многих старых установках. Это очень простой резервуар из серой стали, расположенный где-то над котлом, ориентированный так, чтобы цилиндр двигался горизонтально. Чаще всего он находится в непосредственной близости от котла, над головой. В некоторых случаях его действительно можно найти на чердаке. Где бы он ни находился, от дна резервуара до котла или сети отопительных труб идет одна труба; на этой трубе обычно есть запорный клапан, который можно закрыть, чтобы отключить резервуар от системы, когда вы его обслуживаете.Бак обычно имеет дополнительный клапан для слива воды (этот клапан расположен на дне бака).

В этом расширительном баке воздушная камера внутри находится в прямом контакте с водой. Для эффективной работы эти резервуары должны иметь около одной трети внутреннего пространства, заполненного водой, а верхние две трети должны быть заполнены воздухом. Поскольку вода может поглощать воздух, стальные резервуары могут потерять надлежащее соотношение вода / воздух, и когда это происходит, резервуар необходимо «перезарядить», чтобы восстановить правильное соотношение.Для подзарядки этого типа бака нужно просто закрыть запорный клапан между расширительным баком и бойлером, слить воду из расширительного бака, а затем открыть соединение между бойлером и баком, чтобы он немного наполнился водой.

Определить, нужно ли опорожнять стальной резервуар, может быть сложно, так как вы не можете заглянуть внутрь резервуара. Если предохранительный клапан вашего котла откачивает воду, это хороший признак того, что расширительный бак не работает должным образом.Вы можете слегка приподнять резервуар, чтобы оценить его вес. Если он кажется очень тяжелым, вероятно, в нем слишком много воды. И наоборот, если дно резервуара не слегка теплое на ощупь, это означает, что в резервуаре совсем нет воды.

Емкости мембранные

В более новых установках расширительный бак имеет диафрагменную или баллонную конструкцию. Эти резервуары обычно немного меньше стальных, с закругленными концами и эмалированными поверхностями. В этих резервуарах диафрагма или баллон отделяет слой воздуха от слоя воды, поэтому у вас никогда не будет ситуации, когда вода поглощает воздух в резервуаре.В большинстве конструкций вода содержится внутри гибкого пузыря, окруженного воздушной подушкой. Эти резервуары предназначены для постоянного хранения сжатого воздуха, поэтому они сконструированы специально для этого. В дополнение к трубному соединению, ведущему к котлу, эти резервуары будут иметь небольшой ниппельный клапан, который можно использовать для присоединения манометра или воздушного компрессора для добавления большего количества воздуха. Баки также будут иметь сливной патрубок для слива воды из бака.

Проблемы с этими резервуарами обычно связаны с потерей давления воздуха, и процесс «перезарядки» именно такой - закачка дополнительного воздуха в резервуар до тех пор, пока не будет восстановлено оптимальное давление воздуха.

Во время осмотра дома Apex обнаружен неправильно установленный расширительный бак | Проверка качества жилых помещений

Во время недавней проверки качества жилых домов в Апексе, штат Северная Каролина, мы обнаружили плохо установленный и неадекватный расширительный бак для воды, установленный в подвальном помещении. В ходе проверки качества жилищного фонда был обнаружен неподдерживаемый и протекающий расширительный бак во время осмотра дома в Apex.

Расширительный бак - это небольшой бак, используемый в системах водяного отопления для бытовых нужд для поглощения избыточного давления воды, которое может быть вызвано тепловым расширением при нагревании воды.

Сам резервуар представляет собой небольшой контейнер, состоящий из двух частей, причем две части разделены резиновой диафрагмой. Одна сторона подключена к трубопроводу системы отопления и содержит воду. Другая, сухая сторона, содержит воздух под давлением и обычно клапан Шредера (представьте воздушный клапан велосипедной шины) для проверки давления и добавления или удаления воздуха. Когда водная система находится на нижнем пределе нормального диапазона рабочего давления, диафрагма будет прижата к впускному отверстию для воды.По мере увеличения давления воды соответствующее давление перемещает диафрагму, тем самым сжимая воздух на противоположной стороне. Сжимаемость воздуха (помните, что жидкости не сжимаются) смягчает скачок давления и снижает давление в системе, которое в противном случае могло бы повредить водопроводную систему; Проще говоря, это дает воде пространство для расширения, не оказывая потенциально вредных сил на сам водопровод.

Расширительные баки обычно имеют размер в соответствии с поддерживаемыми системами.И они, как правило, требуются в большинстве юрисдикций как для нового строительства, так и должны устанавливаться всякий раз, когда заменяются какие-либо существенные компоненты, например при замене водонагревателя.

Этот конкретный резервуар, о котором идет речь в этом посте, не поддерживался должным образом… и протекал: очевидно, пора его заменить. Особо следует отметить, и условие, которое часто встречается во время домашнего осмотра, заключается в том, что резервуар (эти резервуары могут быть довольно тяжелыми) поддерживался гибкими пластиковыми трубопроводами распределения воды; это очень плохая практика, поскольку она создает непреднамеренные и чрезмерные физические нагрузки на трубопроводы и соединения трубопроводов.

Мы рекомендовали нашим клиентам заменить резервуар и установить новый резервуар таким образом, чтобы он был должным образом закреплен лицензированным сантехником.

Чтобы запланировать первоклассный профессиональный осмотр дома сегодня, свяжитесь с нами по телефону 919.848.4833 или запланируйте онлайн-осмотр дома ЗДЕСЬ.

% PDF-1.4 % 18 0 obj> эндобдж xref 18 825 0000000016 00000 н. 0000018159 00000 п. 0000016796 00000 п. 0000018239 00000 п. 0000018418 00000 п. 0000029574 00000 п. 0000030008 00000 п. 0000030457 00000 п. 0000030615 00000 п. 0000030844 00000 п. 0000031067 00000 п. 0000031306 00000 п. 0000031382 00000 п. 0000033979 00000 п. 0000035727 00000 п. 0000037379 00000 п. 0000039077 00000 н. 0000041217 00000 п. 0000043316 00000 п. 0000043446 00000 п. 0000043594 00000 п. 0000043628 00000 п. 0000043914 00000 п. 0000044135 00000 п. 0000046101 00000 п. 0000050056 00000 п. 0000057127 00000 п. 0000057356 00000 п. 0000057540 00000 п. 0000060209 00000 п. 0000060387 00000 п. 0000060533 00000 п. 0000060669 00000 п. 0000060846 00000 п. 0000060986 00000 п. 0000061119 00000 п. 0000061296 00000 п. 0000061445 00000 п. 0000061588 00000 п. 0000061769 00000 п. 0000061918 00000 п. 0000062095 00000 п. 0000062277 00000 п. 0000062456 00000 п. 0000062599 00000 н. 0000062786 00000 п. 0000062973 00000 п. 0000063113 00000 п. 0000063265 00000 п. 0000063452 00000 п. 0000063604 00000 п. 0000063737 00000 п. 0000063880 00000 п. 0000064070 00000 п. 0000064222 00000 н. 0000064413 00000 п. 0000064549 00000 п. 0000064739 00000 п. 0000064897 00000 п. 0000065037 00000 п. 0000065225 00000 п. 0000065415 00000 п. 0000065577 00000 п. 0000065723 00000 п. 0000065866 00000 п. 0000066031 00000 п. 0000066225 00000 п. 0000066393 00000 п. 0000066585 00000 п. 0000066734 00000 п. 0000066904 00000 п. 0000067096 00000 п. 0000067251 00000 п. 0000067416 00000 п. 0000067588 00000 п. 0000067779 00000 п. 0000067922 00000 н. 0000068094 00000 п. 0000068287 00000 п. 0000068459 00000 п. 0000068595 00000 п. 0000068765 00000 п. 0000068935 00000 п. 0000069129 00000 п. 0000069279 00000 п. 0000069451 00000 п. 0000069643 00000 п. 0000069816 00000 п. 0000069975 00000 н. 0000070149 00000 п. 0000070323 00000 п. 0000070516 00000 п. 0000070689 00000 п. 0000070855 00000 п. 0000071048 00000 п. 0000071219 00000 п. 0000071412 00000 п. 0000071583 00000 п. 0000071754 00000 п. 0000071943 00000 п. 0000072114 00000 п. 0000072289 00000 п. 0000072463 00000 п. 0000072634 00000 п. 0000072768 00000 п. 0000072965 00000 п. 0000073158 00000 п. 0000073299 00000 п. 0000073473 00000 п. 0000073641 00000 п. 0000073812 00000 п. 0000073985 00000 п. 0000074178 00000 п. 0000074319 00000 п. 0000074485 00000 п. 0000074676 00000 п. 0000074850 00000 п. 0000075023 00000 п. 0000075216 00000 п. 0000075384 00000 п. 0000075564 00000 п. 0000075735 00000 п. 0000075908 00000 п. 0000076099 00000 п. 0000076252 00000 п. 0000076431 00000 н. 0000076604 00000 п. 0000076778 00000 п. 0000076978 00000 п. 0000077152 00000 п. 0000077335 00000 п. 0000077508 00000 п. 0000077705 00000 п. 0000077878 00000 н. 0000078060 00000 п. 0000078234 00000 п. 0000078432 00000 п. 0000078605 00000 п. 0000078785 00000 п. 0000078958 00000 п. 0000079154 00000 п. 0000079332 00000 п. 0000079505 00000 п. 0000079679 00000 п. 0000079871 00000 п. 0000080042 00000 п. 0000080222 00000 п. 0000080395 00000 п. 0000080593 00000 п. 0000080737 00000 п. 0000080926 00000 п. 0000081099 00000 п. 0000081272 00000 п. 0000081469 00000 п. 0000081642 00000 п. 0000081825 00000 п. 0000081998 00000 п. 0000082154 00000 п. 0000082356 00000 п. 0000082515 00000 п. 0000082696 00000 п. 0000082876 00000 п. 0000083049 00000 п. 0000083248 00000 н. 0000083425 00000 п. 0000083612 00000 п. 0000083746 00000 п. 0000083919 00000 п. 0000084063 00000 п. 0000084266 00000 п. 0000084429 00000 п. 0000084606 00000 п. 0000084747 00000 п. 0000084888 00000 н. 0000085061 00000 п. 0000085261 00000 п. 0000085417 00000 п. 0000085583 00000 п. 0000085757 00000 п. 0000085933 00000 п. 0000086077 00000 п. 0000086280 00000 п. 0000086460 00000 п. 0000086604 00000 п. 0000086777 00000 п. 0000086982 00000 п. 0000087157 00000 п. 0000087331 00000 п. 0000087504 00000 п. 0000087713 00000 п. 0000087893 00000 п. 0000088066 00000 п. 0000088210 00000 п. 0000088390 00000 н. 0000088600 00000 п. 0000088777 00000 п. 0000088955 00000 п. 0000089136 00000 п. 0000089346 00000 п. 0000089521 00000 п. 0000089696 00000 п. 0000089904 00000 н. 00000

00000 п. 00000
  • 00000 п. 0000090453 00000 п. 0000090616 00000 п. 0000090796 00000 н. 0000091007 00000 п. 0000091187 00000 п. 0000091362 00000 п. 0000091515 00000 п. 0000091705 00000 п. 0000091917 00000 п. 0000092101 00000 п. 0000092279 00000 п. 0000092465 00000 п. 0000092612 00000 п. 0000092824 00000 п. 0000093005 00000 п. 0000093185 00000 п. 0000093369 00000 п. 0000093556 00000 п. 0000093771 00000 п. 0000093946 00000 п. 0000094126 00000 п. 0000094309 00000 п. 0000094520 00000 п. 0000094700 00000 п. 0000094916 00000 п. 0000095097 00000 п. 0000095279 00000 н. 0000095454 00000 п. 0000095634 00000 п. 0000095849 00000 п. 0000096032 00000 п. 0000096210 00000 п. 0000096397 00000 п. 0000096577 00000 п. 0000096789 00000 п. 0000096969 00000 п. 0000097113 00000 п. 0000097302 00000 п. 0000097511 00000 п. 0000097721 00000 п. 0000097895 00000 п. 0000098073 00000 п. 0000098257 00000 п. 0000098436 00000 п. 0000098619 00000 п. 0000098809 00000 п. 0000099021 00000 н. 0000099199 00000 п. 0000099379 00000 н. 0000099591 00000 п. 0000099775 00000 п. 0000099952 00000 п. 0000100133 00000 н. 0000100274 00000 н. 0000100485 00000 н. 0000100675 00000 н. 0000100852 00000 н. 0000101037 00000 н. 0000101226 00000 н. 0000101439 00000 н. 0000101618 00000 н. 0000101805 00000 н. 0000102017 00000 н. 0000102164 00000 п. 0000102358 00000 п. 0000102535 00000 н. 0000102721 00000 н. 0000102936 00000 н. 0000103126 00000 п. 0000103303 00000 п. 0000103492 00000 п. 0000103700 00000 н. 0000103888 00000 н. 0000104065 00000 н. 0000104277 00000 н. 0000104464 00000 н. 0000104646 00000 п. 0000104840 00000 н. 0000105025 00000 н. 0000105237 00000 п. 0000105414 00000 н. 0000105596 00000 н. 0000105807 00000 н. 0000105990 00000 н. 0000106184 00000 п. 0000106397 00000 п. 0000106581 00000 п. 0000106780 00000 н. 0000106991 00000 п. 0000107171 00000 н. 0000107371 00000 п. 0000107550 00000 п. 0000107760 00000 н. 0000107955 00000 п. 0000108132 00000 н. 0000108338 00000 п. 0000108538 00000 п. 0000108718 00000 п. 0000108922 00000 н. 0000109117 00000 п. 0000109294 00000 н. 0000109502 00000 н. 0000109696 00000 п. 0000109909 00000 н. 0000110046 00000 н. 0000110227 00000 п. 0000110420 00000 н. 0000110554 00000 п. 0000110734 00000 н. 0000110946 00000 н. 0000111137 00000 н. 0000111319 00000 н. 0000111469 00000 н. 0000111684 00000 н. 0000111874 00000 н. 0000112090 00000 н. 0000112270 00000 н. 0000112461 00000 н. 0000112679 00000 н. 0000112862 00000 н. 0000113012 00000 н. 0000113203 00000 н. 0000113422 00000 н. 0000113563 00000 н. 0000113752 00000 н. 0000113929 00000 н. 0000114120 00000 н. 0000114335 00000 н. 0000114501 00000 н. 0000114686 00000 н. 0000114863 00000 н. 0000115053 00000 н. 0000115216 00000 н. 0000115428 00000 н. 0000115617 00000 н. 0000115793 00000 н. 0000115983 00000 п. 0000116149 00000 п. 0000116354 00000 н. 0000116542 00000 н. 0000116722 00000 н. 0000116912 00000 н. 0000117081 00000 н. 0000117288 00000 н. 0000117478 00000 н. 0000117658 00000 н. 0000117848 00000 н. 0000117982 00000 н. 0000118194 00000 н. 0000118379 00000 н. 0000118558 00000 н. 0000118748 00000 н. 0000118964 00000 н. 0000119101 00000 п. 0000119245 00000 н. 0000119443 00000 н. 0000119625 00000 н. 0000119795 00000 н. 0000119963 00000 н. 0000120104 00000 н. 0000120317 00000 н. 0000120476 00000 н. 0000120676 00000 н. 0000120858 00000 н. 0000121032 00000 н. 0000121250 00000 н. 0000121418 00000 н. 0000121571 00000 н. 0000121768 00000 н. 0000121950 00000 н. 0000122124 00000 н. 0000122340 00000 н. 0000122522 00000 н. 0000122721 00000 н. 0000122894 00000 н. 0000123096 00000 н. 0000123313 00000 н. 0000123495 00000 н. 0000123669 00000 н. 0000123888 00000 н. 0000124056 00000 н. 0000124261 00000 н. 0000124443 00000 н. 0000124609 00000 н. 0000124822 00000 н. 0000124978 00000 н. 0000125182 00000 н. 0000125364 00000 н. 0000125527 00000 н. 0000125729 00000 н. 0000125934 00000 н. 0000126116 00000 н. 0000126272 00000 н. 0000126476 00000 н. 0000126684 00000 н. 0000126866 00000 н. 0000127019 00000 п. 0000127230 00000 н. 0000127436 00000 н. 0000127618 00000 н. 0000127837 00000 н. 0000128043 00000 н. 0000128225 00000 н. 0000128431 00000 н. 0000128652 00000 н. 0000128834 00000 н. 0000129042 00000 н. 0000129259 00000 н. 0000129441 00000 н. 0000129658 00000 н. 0000129861 00000 н. 0000130042 00000 н. 0000130258 00000 н. 0000130469 00000 н. 0000130650 00000 н. 0000130861 00000 н. 0000131059 00000 н. 0000131237 00000 н. 0000131448 00000 н. 0000131655 00000 н. 0000131835 00000 н. 0000132042 00000 н. 0000132244 00000 н. 0000132422 00000 н. 0000132632 00000 н. 0000132840 00000 н. 0000133019 00000 н. 0000133237 00000 н. 0000133443 00000 н. 0000133616 00000 н. 0000133836 00000 н. 0000134044 00000 н. 0000134217 00000 н. 0000134442 00000 н. 0000134641 00000 п. 0000134814 00000 н. 0000135034 00000 н. 0000135232 00000 н. 0000135406 00000 н. 0000135624 00000 н. 0000135812 00000 н. 0000135985 00000 н. 0000136199 00000 п. 0000136395 00000 н. 0000136568 00000 н. 0000136781 00000 н. 0000136977 00000 н. 0000137150 00000 н. 0000137360 00000 н. 0000137553 00000 н. 0000137716 00000 н. 0000137888 00000 н. 0000138092 00000 н. 0000138280 00000 н. 0000138449 00000 н. 0000138612 00000 н. 0000138823 00000 н. 0000139011 00000 н. 0000139180 00000 н. 0000139327 00000 н. 0000139540 00000 н. 0000139728 00000 н. 0000139899 00000 н. 0000140089 00000 н. 0000140304 00000 н. 0000140474 00000 н. 0000140693 00000 п. 0000140883 00000 н. 0000141053 00000 н. 0000141276 00000 н. 0000141472 00000 н. 0000141666 00000 н. 0000141884 00000 н. 0000142054 00000 н. 0000142273 00000 н. 0000142468 00000 н. 0000142665 00000 н. 0000142881 00000 н. 0000143050 00000 н. 0000143256 00000 н. 0000143453 00000 н. 0000143656 00000 н. 0000143866 00000 н. 0000144066 00000 н. 0000144282 00000 н. 0000144480 00000 н. 0000144697 00000 н. 0000144868 00000 н. 0000145115 00000 н. 0000145357 00000 н. 0000145599 00000 н. 0000145844 00000 н. 0000146015 00000 н. 0000146254 00000 н. 0000146494 00000 н. 0000146660 00000 н. 0000146899 00000 н. 0000147143 00000 н. 0000147383 00000 н. 0000147632 00000 н. 0000147872 00000 н. 0000148038 00000 н. 0000148285 00000 н. 0000148448 00000 н. 0000148696 00000 п. 0000148867 00000 н. 0000149112 00000 н. 0000149354 00000 п. 0000149590 00000 н. 0000149826 00000 н. 0000150064 00000 н. 0000150223 00000 н. 0000150386 00000 н. 0000150626 00000 н. 0000150868 00000 н. 0000151111 00000 н. 0000151355 00000 н. 0000151598 00000 н. 0000151841 00000 н. 0000152080 00000 н. 0000152316 00000 н. 0000152562 00000 н. 0000152805 00000 н. 0000153043 00000 н. 0000153284 00000 н. 0000153521 00000 н. 0000153753 00000 н. 0000153909 00000 н. 0000154079 00000 п. 0000154314 00000 н. 0000154547 00000 н. 0000154706 00000 н. 0000154946 00000 н. 0000155182 00000 н. 0000155335 00000 н. 0000155488 00000 н. 0000155727 00000 н. 0000155883 00000 н. 0000156120 00000 н. 0000156276 00000 н. 0000156511 00000 н. 0000156680 00000 н. 0000156923 00000 н. 0000157076 00000 н. 0000157319 00000 н. 0000157567 00000 н. 0000157804 00000 н. 0000158037 00000 н. 0000158275 00000 н. 0000158506 00000 н. 0000158737 00000 н. 0000158906 00000 н. 0000159136 00000 н. 0000159295 00000 н. 0000159527 00000 н. 0000159686 00000 н. 0000159915 00000 н. 0000160071 00000 н. 0000160297 00000 н. 0000160466 00000 н. 0000160687 00000 н. 0000160866 00000 н. 0000161092 00000 н. 0000161272 00000 н. 0000161496 00000 н. 0000161674 00000 н. 0000161891 00000 н. 0000162071 00000 н. 0000162251 00000 н. 0000162430 00000 н. 0000162648 00000 н. 0000162828 00000 н. 0000163008 00000 н. 0000163188 00000 н. 0000163368 00000 н. 0000163552 00000 н. 0000163734 00000 н. 0000163920 00000 н. 0000164105 00000 н. 0000164290 00000 н. 0000164472 00000 н. 0000164658 00000 н. 0000164839 00000 н. 0000165022 00000 н. 0000165208 00000 н. 0000165394 00000 н. 0000165580 00000 н. 0000165796 00000 н. 0000166010 00000 н. 0000166196 00000 н. 0000166412 00000 н. 0000166598 00000 н. 0000166784 00000 н. 0000166974 00000 н. 0000167194 00000 н. 0000167338 00000 н. 0000167530 00000 н. 0000167747 00000 н. 0000167963 00000 н. 0000168151 00000 н. 0000168366 00000 н. 0000168554 00000 н. 0000168767 00000 н. 0000168945 00000 н. 0000169160 00000 н. 0000169343 00000 п. 0000169527 00000 н. 0000169674 00000 н. 0000169873 00000 н. 0000170087 00000 н. 0000170302 00000 н. 0000170501 00000 н. 0000170716 00000 н. 0000170911 00000 н. 0000171124 00000 н. 0000171315 00000 н. 0000171526 00000 н. 0000171719 00000 н. 0000171928 00000 н. 0000172127 00000 н. 0000172321 00000 н. 0000172471 00000 н. 0000172667 00000 н. 0000172884 00000 н. 0000173099 00000 н. 0000173293 00000 н. 0000173508 00000 н. 0000173702 00000 н. 0000173918 00000 н. 0000174102 00000 н. 0000174316 00000 н. 0000174505 00000 н. 0000174721 00000 н. 0000174909 00000 н. 0000175084 00000 н. 0000175298 00000 н. 0000175476 00000 н. 0000175691 00000 п. 0000175908 00000 н. 0000176123 00000 н. 0000176339 00000 н. 0000176553 00000 н. 0000176730 00000 н. 0000176944 00000 н. 0000177157 00000 н. 0000177338 00000 н. 0000177554 00000 н. 0000177735 00000 н. 0000177947 00000 н. 0000178160 00000 н. 0000178341 00000 н. 0000178522 00000 н. 0000178731 00000 н. 0000178913 00000 н. 0000179123 00000 н. 0000179305 00000 н. 0000179517 00000 н. 0000179702 00000 н. 0000179914 00000 н. 0000180096 00000 н. 0000180307 00000 н. 0000180492 00000 н. 0000180701 00000 п. 0000180886 00000 н. 0000181067 00000 н. 0000181217 00000 н. 0000181399 00000 н. 0000181608 00000 н. 0000181819 00000 н. 0000182003 00000 н. 0000182211 00000 н. 0000182422 00000 н. 0000182629 00000 н. 0000182837 00000 н. 0000183045 00000 н. 0000183254 00000 н. 0000183404 00000 н. 0000183582 00000 н. 0000183741 00000 н. 0000183922 00000 н. 0000184129 00000 н. 0000184292 00000 н. 0000184476 00000 н. 0000184682 00000 н. 0000184848 00000 н. 0000185032 00000 н. 0000185237 00000 н. 0000185406 00000 н. 0000185611 00000 н. 0000185797 00000 н. 0000185966 00000 н. 0000186152 00000 н. 0000186354 00000 н. 0000186520 00000 н. 0000186706 00000 н. 0000186907 00000 н. 0000187073 00000 н. 0000187259 00000 н. 0000187466 00000 н. 0000187632 00000 н. 0000187779 00000 н. 0000187981 00000 н. 0000188167 00000 н. 0000188330 00000 н. 0000188516 00000 н. 0000188719 00000 н. 0000188885 00000 н. 0000189071 00000 н. 0000189276 00000 н. 0000189462 00000 н. 0000189665 00000 н. 0000189849 00000 н. 00001 00000 н. 00001
  • 00000 н. 0000190422 00000 н. 0000190602 00000 н. 0000190768 00000 н. 0000190924 00000 н. 0000191124 00000 н. 0000191293 00000 н. 0000191443 00000 н. 0000191623 00000 н. 0000191828 00000 н. 0000191997 00000 н. 0000192177 00000 н. 0000192360 00000 н. 0000192561 00000 н. 0000192717 00000 н. 0000192890 00000 н. 0000193069 00000 н. 0000193271 00000 н. 0000193430 00000 н. 0000193599 00000 н. 0000193777 00000 н. 0000193950 00000 н. 0000194119 00000 н. 0000194292 00000 н. 0000194494 00000 н. 0000194663 00000 н. 0000194865 00000 н. 0000195034 00000 н. 0000195203 00000 н. 0000195405 00000 н. 0000195578 ​​00000 н. 0000195747 00000 н. 0000195916 00000 н. 0000196116 00000 н. 0000196314 00000 н. 0000196483 00000 н. 0000196684 00000 н. 0000196886 00000 н. 0000197059 00000 н. 0000197255 00000 н. 0000197428 00000 н. 0000197594 00000 н. 0000197767 00000 н. 0000197933 00000 п. 0000198134 00000 н.
