Проводка в доме из бревна: Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

27.04.2023
Комментариев нет

Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия).

Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей.

Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

  • либо металлические короба или трубы
  • либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

  • попытки уложить скрытую проводку непосредственно под плинтуса
  • производят монтаж под лицевую сторону дверей и окон
  • укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля.

Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

Скрытая проводка в бревенчатом доме, укладка, советы

  • ПОСЛЕДНИЕ ЗАПИСИ

    • Напольная плитка мозаика в ванной: выбор, укладка Как сделать ремонт пола в хрущевке своими руками Как и чем правильно шпаклевать гипсокартон под покраску Регулировка и обслуживание пластиковых окон своими руками

  • РУБРИКИ

    • Автоматическое открывание, проветривание и полив теплиц
    • Акриловые краски
    • Балкон
    • Блоки арболитовые
    • Бурение скважин на воду
    • Вода из скважины
    • Водосток кровельный
    • Воздух в квартире
    • Выращивание дома
    • Гидроизоляция
    • Гидрофобизация материалов
    • Дорожки садовые
    • Камин своими руками
    • Каркасный дом
    • Кладка печи своими руками
    • Крыша из металлочерепицы
    • МДФ
    • Монтаж кровли
    • Монтаж ламината
    • Монтаж линолеума
    • Монтаж подложки под ламинат
    • Натяжные потолки
    • Опилкобетон
    • ОСБ плита
    • Отделка откосов
    • Оштукатуривание
    • Полипропиленовые трубы
    • Расход материалов
    • Тротуарная плитка
    • Устройство отмостки
    • Утепление
    • Утепляем баню самостоятельно
    • Фасад
    • Фундамент из свай
    • Шлакоблок
    • Эмаль для ванны

Скрытая электрическая проводка является современным видом укладки коммуникации.

Такой вид используют в кирпичных, а также деревянных домах. Чтобы обезопасить строение из дерева, необходимо знать, как правильно выполнить проводку электричества.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

  1. В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
  2. Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
  3. Скрытый вид проводки позволяет оформить помещение обоями.
  4. Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
  5. Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
  6. Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
  7. Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

Почему скрытая проводка считается опасной?

Скрытый вид проводки в деревянных строениях считается опасным из-за возникновения случайной искры, это может привести к серьезным последствиям, то есть к пожару. Такое возникает, при ошибках или неправильном монтаже.
Прокладывать проводку скрытого вида необходимо, зная все правила монтажа, которые соответствуют специальным документам. Если нет опыта работы в таком деле, то лучше обратиться к специалистам, которые отлично знают, как безопасно сделать скрытую коммуникацию.

Особенности укладки провода

  1. Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
  2. Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
  3. Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
  4. Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
  5. Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
  6. Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
  7. При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.

Основные правила проведения внутреннего электричества

Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.

Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность. Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.

Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.

Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором.
Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».

Проводка в бревенчатом доме

  1. Для проведения электричества кабель прячется в трубы. Самым удобным способом считается укладка проводки по элементам перекрытия. Углубления для труб под розетки и выключатели, будут опускаться от основной магистрали кабеля.
  2. При сложных разводках используют металлический лоток. Если кабель слишком часто поворачивается, и углы отличаются по величине, то трубы можно заменить медными лотками, в которые раскладываются несколько проводов одновременно. Такие лотки скрепляют друг с другом методом клепки. Но во время использования таких лотков может возникнуть необходимость их подрезки, чтобы обойти те или иные конструкции в помещении. Для каждого лотка выполняют заземление, на поворотных участках поверх лотка надевается гофрированная изоляция. Изоляцию для лотка также используют внутри перекрытия, а затем потолок обшивают гипсокартоном или доской.
  3. Самым обычным способом защиты проводки при монтаже является укладка электричества на алебастр или штукатурку на основе цемента. Для этого делают нижний слой, на него укладывают провод, а затем закрывают верхним слоем до 3 сантиметров. Такой метод используют очень редко, так как штукатурка может треснуть, и пожарная безопасность будет нарушена, возникает риск образования искры.

При работе лучше использовать проверенные способы, которые обеспечивают полную защиту от пожара.

Принцип укладки, и работы электрической проводки

Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.

Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.

В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.

Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.

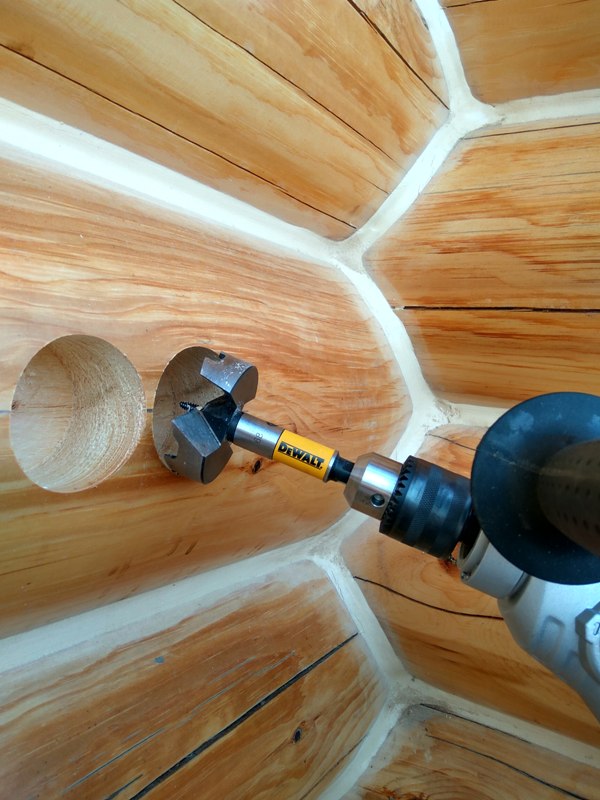

На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.

Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием.
При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.

Полезные советы

  1. При проведении электрической проводки в многоэтажных домах, используют более мощный кабель, который отличается от частного строения. Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
  2. Для бревенчатых домов самым подходящим считается кабель, имеющий изоляцию тройного вида, который имеет негорючую основу, это позволяет обезопасить помещение от возгорания.
  3. Самыми надежными приборами для защиты основной системы от аварийных ситуаций считаются дифавтоматы. Они способны соединять два устройства защиты, то есть выключатель автоматического вида, и устройство защитного отключения.
  4. Необходимо не забывать сделать заземление для каждой коробки распределения, и трубы. Это является обязательным действием, при правильно выполненной работе.
  5. Трубы должны соединяться надежно, чтобы сквозь отверстия не проникала возможная искра, для этого все швы сваривают или спаивают.
  6. При приобретении материалов, нужно учитывать, что трубы из медного состава лучше сгибаются, и образуют необходимую форму, с ними легче работать.
  7. Чтобы защитить кабель во время продевания его в трубу, используют втулки торцевого вида, которые выполнены из пластикового материала.
  8. Также при проведении проводки, учитывают возможную усадку строения, это позволяет предотвратить защемление электрических проводов.
  9. Если изнутри поверхность стен будет обшиваться вагонкой или обоями из деревянного материала, то углубления можно не сверлить, а трубы с кабелем проводят по сделанным заранее пазам. Это позволяет сэкономить время, при работе с электричеством.
  10. В некоторых случаях проводку скрытого вида комбинируют с открытым типом, это выполняют на участках подвода кабеля к розетке или выключателю.

Основным условием при проведении электричества в бревенчатом доме является скрытие кабеля в трубы из металла. Деревянный материал имеет высокий риск возгорания, и если основное условие не соблюдается, в проводке может возникнуть случайная искра, которая приведет к губительным последствиям. Каждый участок трубы или металлический лоток заземляют, на нескольких участках устанавливают распределительные коробки с аварийными выключателями. При правильно выполненной работе, скрытая проводка послужит много лет, а интерьер помещения сохранит свой внешний вид. Если есть сомнения в самостоятельном выполнении работ, лучше обратиться к специалистам.

Розетки на бревенчатой ​​стене

20 февраля 2012 г.

Уолт:

     Один из долгосрочных жилищных проектов Windward включает в себя отделку бревенчатой ​​хижины, которую купил один из наших основателей. Его завершение — давно назревшая задача, и этой зимой, когда из-за снега работы на улице закрыты, это особенно хорошее время, чтобы передвинуть кабину.

готовимся делать первую розетку


     Установка электрических розеток во внутренних стенах — это простая работа, которую можно построить вручную, но установка розеток во внешних бревенчатых стенах не так проста. Получив предложения от разных людей, был выбран маршрут, который заключался в том, чтобы вырезать розетки для металлических коробок и проложить проводку вдоль щелей, где одно бревно сидит на другом.
карандаш в блоке питания


     Первым шагом было установить выпускную коробку над щелью между двумя бревнами и отметить ее карандашом.
с помощью лопаты для высверливания «отходов»


     Здесь мы создаем своего рода «врезку», которая представляет собой глухой карман. Первым шагом в этом процессе является использование сверла, чтобы срезать как можно больше дерева внутри кармана. В этом случае стандартная лопата по дереву — простой способ добиться этого.
сверление первых трех наборов отверстий


     После того, как края и центр определены отверстиями, нужно просто высверлить в древесине столько дерева, сколько сможете погрузить сверло. Здесь поможет использование лопаты, потому что заостренный центр позволит вам копаться в различных странных формах и выедать больше отходов.
высверливание дополнительных «отходов»


     Следующий шаг включает прочное острое долото. Один из неинтуитивных аспектов такой работы заключается в том, что острые инструменты безопаснее тупых. Острое долото легко режется, не нужно слишком сильно давить или отбивать молотком. Тупой инструмент требует большей силы, и слишком легко он может соскользнуть, причинив вред здоровью.
правильное долото


     Еще одна важная вещь — иметь хороший молоток, который можно крутить запястьем, а не размахивать молотком. Острым долотом проще постучать по долоту, чем ударить по нему.
начало работы с долотом и деревянным молотком


     Следуя карандашной линии, выбейте древесину, оставшуюся между отверстиями, часто останавливаясь, чтобы убрать стружку. Здесь задействованы два шага, первый из которых заключается в работе долота с зерном. Часто даже не нужно постукивать по долоту молотком. Просто надавите на него твердой рукой, а затем покачайте долото в сторону. Часто этого достаточно, чтобы «отколоть» чип.

     Второй шаг — использование долота для обрезки поперек волокон. Это требует немного больше силы, но использовать слишком много будет ошибкой. Лучше потратить время, чтобы сделать еще несколько движений, чем пытаться откусить слишком большой кусок, прежде чем вытолкнуть чипс.

обрезка по краям


     По мере того, как паз достигает нужной глубины, возьмите кусок дерева достаточной длины, чтобы дотянуться от верхней точки одного бревна до верхней точки следующего. Это покажет, достаточно ли глубоко вы вбили паз.

     Следующий шаг — закрепить металлический ящик парой 1-дюймовых шурупов. Позже, когда мы будем делать обшивку, мы добавим кусок фанеры, чтобы создать плинтус, выступающий вниз от середины точка бревна над ящиком до пола

проверка глубины


     Следующим шагом было просверлить проход для провода цепи, чтобы он выходил из-под пола. Важно сделать это достаточно глубоко, чтобы проволока всегда находилась более чем в дюйме с четвертью от будущей плинтуса, чтобы гарантировать, что шуруп или отделочный гвоздь вряд ли соединится с проволокой.
протягивание провода в первую коробку


     Закрепив провод цепи в первой коробке, пришло время протянуть провод оттуда во вторую коробку. Используйте достаточное количество скоб, чтобы проволока оставалась в щели между двумя бревнами.
прокладка провода ко второму ящику


     Когда придет время протянуть провод за угол к южной стене, просверлите шов между двумя бревнами, чтобы провод можно было оставить достаточно глубоким, чтобы его можно было безопасно отвернуть от шурупов или отделочных гвоздей.
за углом


     Последний шаг — протянуть провод ко второй коробке на южной стене.
проводка в последних двух коробках


Windward Главная | Notes From Windward — Index — Vol. 72

Проводка существующего бревенчатого дома | Разговор с подрядчиком

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Куплю бревенчатый дом с отделкой. все двери и окна в наличии и я не знаю сколько учесть проводку в покупной цене и как быть. любой совет ?

Сохранить Делиться

1 — 12 из 12 сообщений

Добро пожаловать на сайт. Вы получите больше откликов от плакатов, если заполните введение, в котором укажите, чем вы занимаетесь, как долго и т. д.

В вашей профессии говорится, что генеральный подрядчик, у вас есть лицензированный электрик, которого вы регулярно используете?

Сохранить Делиться

ReplyQuote

Немного больше подробностей о доме тоже не помешало бы.

Насколько большой?
Плита? Ползучее пространство? Полный подвал?
Как насчет состояния дома прямо сейчас? Внутренняя отделка или нет?

Исходный пост в его нынешнем виде не подлежит ответу.
