Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим,

как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

подключение автомата сверху или снизу ПУЭ

Как видно в правилах сказано, что питающий провод при подключении автоматов

в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

как правильно подключить автомат сверху или снизу

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что

неподвижный контакт находится сверху.

схема подключения проводов к автомату

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

условные обозначения на автомате Schneider Electric

обозначение контактов на УЗО Schneider Electric

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

обозначения на автомате hager

обозначение контактов на УЗО hager

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

присоединение жил проводов и кабелей к автомату

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

подключение автоматического выключателя

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

попадание изоляции провода под зажим автомата

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

готовим гребенку из провода

самодельные перемычки из жил кабеля

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

как подключить автомат

фото подключения автоматов

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

оплавление автомата Schneider Electric

жилы разных сечений на одну клемму автомата

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

провода разных сечений в автомате

подключение автоматов в распределительном щите

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

подключение проводов разного сечения к автомату

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

схема подключения автоматов в щитке

как подключить кабель к автомату

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

подключение автоматов

формирование проводов при подключении к автомату

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

как подключить автомат в щитке

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

многожильный провод без наконечников

подключение автоматов в щитке

передавливание проводов без наконечников

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

правильное подключение автоматов в щитке

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

как подключить провода к автомату без пайки

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

нельзя паять провода для подключения автоматов

лудить провода при подключении АВ нельзя

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

как подключить провода к автомату

нельзя лудить провода под зажим автомата

пайка под зажим автомата запрещена

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Понравилась статья — сохрани на стену!

схема, монтаж в щитке, квартире, установка

Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

  • Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
  • Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
  • Дугогасительной камеры.
  • Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
  • Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
  • Пластиковой, полностью диэлектрической ручки.
  • Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
  • Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
  • Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.

Последовательность правильного подключения автомата

Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.

  • Крестообразная и плоская отвёртка. Желательно диэлектрическая.
  • Индикаторная отвёртка.
  • Монтёрский нож.
  • Шуруповёрт.

У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.

Шаг №1: Монтаж DIN-рейки

Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.

Существуют DIN-рейки трёх основных типов:

  • Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
  • C-типа. Концы изделия загнуты вовнутрь.
  • G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.

Последовательность монтажа DIN-рейки в электрический щит:

  1. Наметить расположение DIN-рейки в щитке.
  2. Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
  3. Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.

При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.

Шаг №2: установка автомата на DIN-рейку

Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.

Шаг №3: подключение автомата к сети

Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.

Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.

После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Подсоединение многожильного провода к автомату без специальных наконечников

Как подключить автоматический выключатель, однофазный или двухфазный, используя кабель с многопроволочной жилой? Ответ: только используя специальные обжимные наконечники типа НШВ или НШВИ.

Многие электрики не забивают себе голову высокими материями и выполняют такое подключение двумя стандартными способами:

  • Залудив конец медного провода.
  • Вообще не применяя каких-либо контактных материалов, просто сжав провод плоскогубцами.

И первый, и второй способы неправильны, а в скором времени приведут только к замене автомата. И если со вторым пунктом всё понятно, то пайка кабеля наоборот поощряется всей технической и нормативной документацией. К сожалению, не всегда. Даже качественно лужёный провод под напряжением постепенно начинает «стекать», и чтобы не допустить ухудшения контакта, его следует постоянно проверять и подтягивать. Поэтому пайка в этом случае нецелесообразна.

Лучше всего приобрести специальные обжимные клещи и наконечники НШВ или НШВИ. Останется только зачистить входной кабель, надеть на него наконечник и обжать с помощью клещей. После этого тщательно обжатую многопроволочную жилу можно закрепить в автомате и не проверять качество соединения каждые несколько месяцев.

С пресс-клещами установка автоматов превратиться в быструю, а самое главное — качественную процедуру. Особенно такой инструмент полезен, когда профессия электрик является постоянным источником дохода.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

  1. Зачистить кабель.
  2. На открытую жилу надеть гильзованный наконечник. Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.
  3. Используя гидравлический пресс, обжать гильзу в двух местах.
  4. Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
  5. Завести наконечник в автомат и качественно затянуть контакт.

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Важно! Подключать электросчётчик к сети могут только представители органов энергонадзора. Поэтому перед подключением квартиры следует найти такую организацию в своём городе и оформить официальный вызов мастера.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

  • В верхний зажимной контакт устанавливается нулевой провод.
  • В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

  • Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
  • Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
  • Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
  • Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
  • Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
  • Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.

Видео по теме

Как подключить автомат в щитке правильно

В сотнях тысяч квартир, домов до сих пор пользуются единственным и еще советским электротехническим устройством для работы внутренней сети на 220 вольт и 50 герц – счетчиком расхода энергии. Повсеместно немало происходит в них пожаров, которые квалифицируются инспекторами МЧС как «короткое замыкание».

Краткое содержимое статьи:

Почему же «замыкает»

Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и  инструкция, как соединить автоматы в щитке.

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Их ставят в электрический щиток, поскольку возле счетчика им мало места. При этом учитывайте, как правильно соединить автоматы между собой.

Как подключить автомат в щитке

Если спросить любого человека, неискушенного в электротехнике, что находится в электрическом щите, то последует немедленный ответ – автоматы. Хотя там могут помимо автоматических выключателей (именно такое правильное название автоматов) могут находиться УЗО, дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и еще много чего другого. Цель этой статьи узнать, как из всего многообразия модульных устройств выделить именно автоматические выключатели, для чего они предназначены, как их правильно выбрать, как подключить автомат в щитке и что делать при срабатывании.

Как подключить автомат в щиткеКак подключить автомат в щитке

Зачем рядовому потребителю знания об автоматических выключателях

С первого взгляда может показаться, что обычному человеку, абсолютно не знакомому с инженерной наукой в целом и электротехникой в частности, не нужно ничего знать об автоматических выключателях, ведь проводку в квартире или доме сделали профессионалы. Возможно, что это и так, но что будет делать человек, если вдруг пропадет напряжение во всей квартире или доме или в какой-то их части. Конечно, человек откроет щиток, посмотрит какой автомат «выбило», и вновь переведет рычажок в положение «вкл».

Именно в этом действии и кроется главная ошибка «обычных людей», ведь прежде, чем включать сработавшее модульное устройство надо разобраться в причине его срабатывания. Поэтому не стоит удивляться, когда после повторного включения сразу или через некоторое время следует повторное выключение. Не устранив причину, никогда не стоит повторно включать модульные устройства, в том числе и автоматические выключатели (в дальнейшем автоматы). Это может привести к печальным последствиям как для здоровья и жизни человека, так и для имущества.

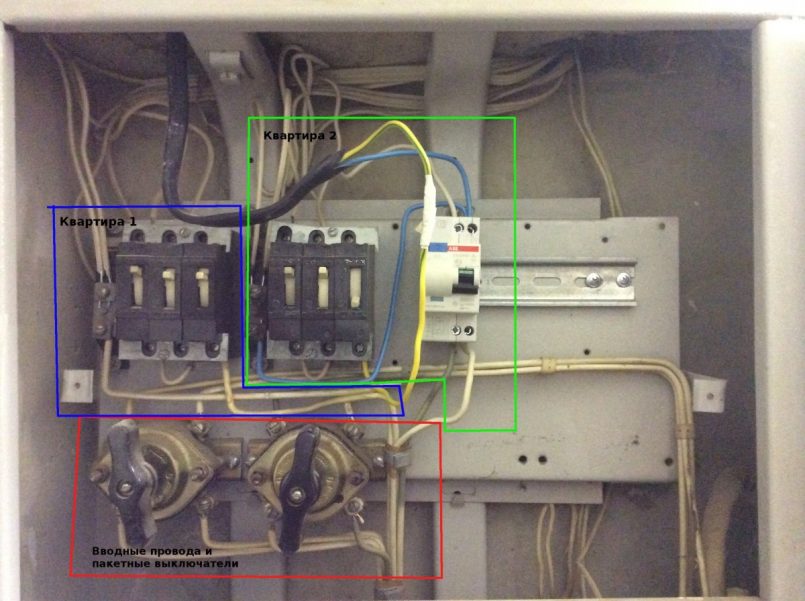

С автоматическим выключателем в этой квартире явно что-то не такС автоматическим выключателем в этой квартире явно что-то не так

Дело в том, что на разные устройства защиты возложены свои функции, поэтому и причины срабатывания автоматов и устройств защитного отключения (УЗО) совершенно разные. И в большинстве случаев это не касается качества монтажа электрической проводки. Конечно, опытный электрик всегда найдет причину. Но если казусы с электричеством происходят ночью или в выходной день, то не каждый электрик согласится оперативно решить возникшую проблему, а если и согласится, то за срочность хозяева должны будут хорошо заплатить из своего кармана.

Как говорят сами электрики – 50% случаев срабатывания устройств защиты банальны и происходят по вине самих хозяев и электропроводка здесь ни при чем. Именно поэтому элементарные базовые знания об устройствах защиты, их назначении и правилах реагирования при их срабатывании очень пригодятся. Авторы статьи постараются все объяснить понятным языком, не вдаваясь в дебри технических нюансов, которые будут интересны только специалистам, но не «обычным людям».

Что такое автоматический выключатель и для чего он нужен?

Автоматический выключатель (автомат) – это такой аппарат, который призван коммутировать (другими словами, включать и отключать) электрическую цепь. То есть здесь имеется в виду то, что можно вручную при помощи рычажка включать и выключать электрическую цепь.

Автоматические выключатели различным количеством полюовАвтоматические выключатели различным количеством полюов

Однако само название — автоматический выключатель, говорит о том, что автомат должен автоматически выключать нагрузку. В каких случаях это происходит?

  • Когда защищаемой автоматом цепи протекает ток, который превышает допустимый. И чем больше превышение тока, тем быстрее происходит отключение.
  • Когда в защищаемой цепи возникают очень большие по значению токи, которые несвойственны нагрузке – так называемые токи короткого замыкания. В этих случаях автомат реагирует очень быстро – в течение долей секунд.

Перегрузка может возникнуть тогда, когда в одной цепи, защищаемой автоматом, одновременно включается одна мощная нагрузка, на которую не рассчитан ни кабель, ни автоматический выключатель или несколько мощных нагрузок. Например, в одной розеточной цепи из шести розеток одновременно включается электрочайник, утюг, электрокамин, микроволновая печь, пароварка и фен. Естественно, при такой нагрузке ток превысит свои номинальные значения намного, от этого будут сильно нагреваться провода, что может привести к плавлению изоляции и в дальнейшем к короткому замыканию. Автомат не должен этого допустить и должен отключить цепь еще до того, как провода будут сильно нагреваться.

Короткое замыкание может возникнуть и в розетке, и в патроне электрической лампыКороткое замыкание может возникнуть и в розетке, и в патроне электрической лампы

Токи короткого замыкания могут возникнуть тогда, когда в каком-либо устройстве произойдет пробой изоляции на корпус или замкнутся фазный и нулевой проводники. Согласно закону Ома, чем меньше сопротивление, тем больше сила тока. Чем больше ток, тем сильнее идет тепловыделение, что приводит к расплавлению и возгоранию изоляции. Короткое замыкание является наиболее частой причиной возникновения пожаров в электропроводке. Именно потому на автомат возложена очень важная функция – моментально реагировать на токи короткого замыкания, то есть на такие токи, которые во много раз превышают номинальные. Время реакции автомата должно быть такое, чтобы провода не успели нагреться до опасных температур.

Из всего вышеизложенного следует один важный вывод: автоматический выключатель имеет предназначение защищать провода, кабели и различные включенные в цепь электрические приборы от перегрузки и короткого замыкания. Про человека нет ни слова. Поэтому следует уяснить главное – автомат не спасает человека от поражения электрическим током. Автомат спасает кабели и провода.

Приведем пример. Допустим, цепь освещения в квартире защищена автоматом на 10 Ампер и человек, меняя лампочку в светильнике, случайно коснулся фазного проводника, находящегося под напряжением, а другой частью тела коснулся заземленного корпуса холодильника. Через тело человека начинает протекать электрический ток, который зависит от сопротивления – чем оно больше, тем меньше ток. В расчетах принимают сопротивление человеческого тела равным 1 кОм, значит ток будет I=U/R=220/1000=0.22 A=220 mA. Для смертельного поражения током человеку достаточно 80 –100 mA, а автомат имеет номинальный ток в тысячи раз больший. Поэтому повторим – автомат не спасает человека от поражающих факторов электрического тока. Конечно, сработавший автомат может спасти чью-то жизнь, если он предотвратит возгорание электропроводки, но от прямого воздействия электрического тока на человека он не спасает.

Кратко о «внутреннем мире» автомата

Автоматический выключатель – это сложное электромеханическое устройство. Некоторые современные модели автоматов оснащены электронными блоками, которые точнее отслеживают протекающие токи, но мы в статье рассмотрим устройство «классики». Автомат в разрезе представлен на следующем рисунке.

Устойство автоматического выключателяУстойство автоматического выключателя

В верхней и нижней части автомата расположены клеммы, причем всегда принято, что вверху расположен вход, а внизу выход. Верхняя клемма жестко связана с неподвижным контактом, а нижняя связана с тепловым расцепителем, который представляет собой биметаллическую пластину, которая при нагреве изгибается. Конец биметаллической пластины гибким проводником соединен с одним из выводов соленоида электромагнитного расцепителя. Другой вывод соленоида гибким проводником связан с подвижным контактом.

Механизм расцепления устроен таким образом, что подвижный контакт подпружинен и надежно фиксируется как во включенном, так и во выключенном состоянии. Помимо этого пружины позволяют производить коммутацию очень быстро, что позволяет избежать сильного подгорания контактов при искровом или дуговом разряде, которые могут возникнуть именно в моменты отключения.

Механизм расцепления может приводиться в действие тремя способами:

  • Включение автомата, то есть когда подвижный контакт прижимается к неподвижному возможно только ручным способом, через рычаг управления механизмом расцепления. Также ручным способом можно и выключить автомат.
  • При перегрузках в цепи, ток, который превышает номинальный, проходит через биметаллическую пластину теплового расцепителя, нагревает и ее. Под воздействием температуры пластина изгибается и нажимает на рычажок механизма расцепителя, который отключает автомат. Чем выше перегрузка по току, тем быстрее нагревается пластина и тем быстрее происходит срабатывание механизма.
  • Если в цепи возникают токи короткого замыкания, то ток, проходящий через соленоид электромагнитного расцепителя, индуцирует магнитный поток способный втянуть внутрь подпружиненный сердечник соленоида, который, в свою очередь, воздействует на подвижный контакт и размыкает цепь. Время реакции при этом может у хороших автоматов составлять тысячные доли секунды.

В момент отключения между подвижным контактом может возникнуть искровой разряд, который ионизирует атомы газов, входящих в состав воздуха. Ионизированный газ является хорошим проводником, поэтому может вспыхнуть электрическая дуга, температура в которой может достигать нескольких тысяч градусов. Естественно, такое тепловое воздействие очень быстро сожжет автоматический выключатель, если не принять специальных мер.

узо

Температура электрической дуги может достигать нескольких тысяч градусовТемпература электрической дуги может достигать нескольких тысяч градусов

В автоматах всегда есть специальная дугогасительная камера, которая представляет собой набор медных или стальных покрытых медью пластин, которые изолированы друг от друга. Когда загорается дуга, она образует мощное магнитное поле, которое индуцирует в пластинах ЭДС, которое тоже образует свое магнитное поле противоположное по полярности. Эти поля взаимодействуют друг с другом, дуга втягивается в пластины дугогасительной камеры. Пластины «шинкуют» дугу на части и охлаждают ее, в результате чего она быстро гаснет. При горении дуги образуется большое количество газов, которые беспрепятственно выходят из корпуса автомата через специальное отверстие, расположенное снизу от дугогасительной камеры. Этот процесс может занять доли секунды, но даже этого времени достаточно для того, чтобы искровой разряд или дуга немного «подпалили» контакты.

Дугогасительная камера автоматического выключателяДугогасительная камера автоматического выключателя

Со временем, при частых включениях и отключениях автоматов, контакты подгорают. Были времена, когда контактные площадки автоматических выключателей делались из электротехнического серебра, есть такие аппараты и сейчас, но в бытовых электропроводках они не используются. Поэтому не надо без особой надобности «клацать» рычажком автомата, так как при каждом там действии как минимум проскакивает искровой разряд вызывающий эрозию контактов. Автоматы предназначены в основном для защиты кабеля или провода, а для коммутации есть специальные аппараты – выключатели нагрузки, называемые по-русски рубильниками.

Узнайте, как подключить дифавтомат, его назначение, основные схемы, часто допускаемые ошибки, в специальной статье нашего портала.

Как правильно подобрать автоматический выключатель

Прежде чем установить автоматический выключатель в электрический щит, его надо правильно подобрать, чтобы он соответствовал и кабелю и характеру нагрузки. Поэтому рассмотрим основные характеристики модульных автоматов, которые всегда указаны на их маркировке. Для специалиста маркировка говорит об очень многом, а для «обычного человека» не говорит ни о чем. Поэтому нужно научиться ее читать, тем более что сложного в этого ничего нет.

Ликбез по маркировке автоматов, подбор нужной модели

На рисунке представлена типичная маркировка для всех автоматических выключателей. Рассмотрим последовательно все пункты и попутно прокомментируем какие именно автоматы нужны для различных целей.

Маркировка автоматического выключателяМаркировка автоматического выключателя
Торговая марка

В верхней части лицевой панельки автомата всегда указывается торговая марка, что иными словами означает фирму-производителя. Для аппаратов защиты это имеет огромное значение, так как лучше выбирать автомат от известного брэнда. Таковыми являются: ABB, Legrand, Hager, Merlin Gerin, Schneider Electric, IEK, EKF. В вопросе выбора конкретной модели и серии лучше посоветоваться с хорошим (не ЖЭКовским) электриком.

Номинальное напряжение и частота

Если на автомате имеется надпись 220/400V 50 Hz, то это означает, что данный аппарат может работать и как в однофазных, так и трехфазных цепях переменного тока с частотой 50 Гц. Большинство применяемых в бытовых проводках автоматы имеют такую возможность.

Номинальный ток

Это одна из главных характеристик, которая указывает какой максимальный ток в амперах может длительно протекать через автомат без его срабатывания. Обозначается он In. Если ток становится больше номинального на 13%, т. е. I=In*1.13, то начинает работать тепловой расцепитель, но время его срабатывания будет больше часа. По достижению I=1.45*Inвремя срабатывания теплового расцепителя уже составит меньше часа и чем больше ток, тем меньше время срабатывания.

Номинальный ток автомата всегда должен соответствовать сечению кабеля или провода защищаемой им цепи, но не мощности нагрузки. Автомат не должен допустить их перегрева при протекании электрического тока, однако в реальной жизни часто происходит обратное.

Например, семья обзавелась стиральной машиной и при подключении ее в уже имеющуюся розетку через некоторое время в подъездном щитке выбивает автомат, так как суммарная нагрузка оказывается выше, чем он может допустить. Пришедший электрик из ЖЭКа предлагает «гениальное» решение поменять автомат на другой, с большим номинальным током. Например, в щитке стоял автомат на 10 А и его предлагается поменять на 16 А, а то и на 25 А, чтоб «надежнее» было. Автомат меняется и, на радость хозяевам, действительно его перестало выбивать при работе стиральной машины. А проводка сделана алюминиевым проводом сечением 1,5 мм2, что далеко не редкость в домах построенных в эпоху СССР.

Естественно, что при пиковых нагрузках провод будет перегреваться, будет плавиться его изоляция, но автомат никак не будет реагировать, так как порог его срабатывания гораздо выше. К сожалению, такие ситуации далеко не редкость. И хозяевам очень повезет, если не будет возгорания, а возникнет короткое замыкание, которое заставит сработать автомат.

Следует уяснить простые правила, которые помогут выбрать правильный автомат, который гарантированно защитит проводку от перегрева.

  • Сечение кабеля или провода должно соответствовать нагрузке.
  • Номинал автоматического выключателя должен соответствовать только сечению кабеля или провода, но не нагрузке.

В приведенной таблице показано соответствие сечения медного кабеля или провода и номинальных токов автоматических выключателей. В любом случае необходимо руководствоваться именно таким соответствием и никак иначе. Никаких исключений и аргументов типа «я сто раз так делал».

электрический щит

Таблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизниТаблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизни

Из таблицы видно, что автомат не позволяет использовать все возможности кабеля или провода по пропусканию электрического тока, а ограничивает их. И это сделано намеренно, автоматический выключатель является своеобразным «слабым звеном», которое не позволит сильно «напрягаться» кабелю или проводу, что, с точки зрения безопасности, очень полезно.

Автоматические выключатели по номинальному току бывают на 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

Время-токовая характеристика

Перед значением номинального тока в маркировке автомата стоит буквенный индекс, который отражает время-токовую характеристику (ВТХ). Неизвестно по какой причине, но этому уделяют, с точки зрения авторов, недостаточно внимания. Разберемся что же это за характеристика.

Времяотоковая характеристика автоматических выключателей категории B,C и DВремяотоковая характеристика автоматических выключателей категории B,C и D

На рисунке представлен график зависимости времени срабатывания автомата от кратности протекающего тока к номинальному, то есть k=I/In. График разделен на три цветные зоны: зеленую, голубую и желтую, что соответствует время токовым характеристикам B, C и D. Из графика можно сделать следующие выводы:

  • При k больше 3, но меньше 5 автомат относится к категории B.
  • При k больше 5, но меньше 10 автомат относится к категории C.
  • При k больше 10, но меньше 20 автомат относится к категории D.

Что это означает человеческим языком? Из графика видно, что в любых категориях автоматов, чем больше кратность протекающего тока по отношению к номинальному, тем быстрее произойдет срабатывание. Быстрее всех реагируют на превышение тока автоматические выключатели с ВТХ категории B, затем следуют автоматы категории C, а за ними D. Существуют еще автоматы с характеристиками K и Z, но в квартирных и домовых проводках они не используются.

Стоит отметить, что график приведен для определенных внешних условий, а именно температуры окружающей среды +30°C. При повышении температуры автоматы будут срабатывать при несколько меньших токах, а при понижении, наоборот, – при больших. Эта разница не такая существенная, но она всё-таки есть. Очень большое влияние на работу автоматических выключателей оказывают их «соседи» по электрическому щитку, которые, нагреваясь при протекании через них электрического тока, нагревают и воздух внутри щитка и находящееся рядом оборудование. Именно поэтому опытные электрики стараются выбрать такие модели электрических щитков, которые имеют много свободного пространства внутри и при их сборке не стараются их забить модульным оборудованием «под завязку».

Спрашивается, а зачем делить автоматические выключатели на категории по ВТХ. Ведь можно просто сделать такой аппарат, который просто будет реагировать отключением на превышение протекающего тока над номинальным. Но не все так просто. Некоторые виды электрических нагрузок при их включении потребляют токи, которые гораздо выше, чем при работе. Например, электродвигатели пылесоса или компрессора холодильника могут в момент запуска потреблять ток, превышающий в 3—8 раз номинальный. Если автоматы каждый раз будут реагировать на такое превышение, то жизнь превратится в сущий ад – при каждом включении холодильника вибивает автомат в щитке. Именно поэтому в автоматах применяются тепловые расцепители, которые имеют определенную инерционность, которая позволяет допустить кратковременное превышение тока, не приводящее к перегреву проводов. В любом случае тепловой расцепитель настроен так, что отключает цепь раньше, чем кабели и провода войдут в опасный для них режим.

Биметаллическая пластина теплового расцепителяБиметаллическая пластина теплового расцепителя

В электропроводках квартир и частных домов используются автоматические выключатели из категории B и C. При выборе конкретной модели следует учитывать характер нагрузки. Для активных нагрузок, то есть тех, которые не потребляют повышенных токов при запуске, следует выбирать автоматы с ВТХ типа B. Это относится к освещению и розеточным цепям. Реактивные нагрузки уже потребуют автоматов с ВТХ типа C. К ним относятся холодильники, кондиционеры, стиральные и посудомоечные машины, домашние мастерские, где используется электроинструмент.

Диаграмма пускового тока циркуляционного насоса отопленияДиаграмма пускового тока циркуляционного насоса отопления

К сожалению, в магазинах электротехнических товаров очень сложно найти автоматические выключатели типа B. Это объясняется тем, что на них низкий спрос. Львиная доля продаваемых автоматов – это ВТХ типа C. Но авторы статьи настоятельно рекомендуют не пожалеть денег и для активных нагрузок применять автоматы именно типа B. Пусть даже придется их заказать и подождать какое-то время. Дело в том, что сочетанием автоматов с характеристиками B и C можно добиться селективности работы устройств защиты.

Приведем пример. Допустим, в одном из светильников перегорела лампа накаливания, но при этом спираль замкнулась. Наверняка все сталкивались с такой ситуацией, когда при включении света лампа вспыхивает и тут же гаснет с характерным щелчком и при этом выбивает автомат. Хорошо, если сработал автомат, который защищает только цепь освещения комнаты, но ведь может произойти, что выбивает автомат, расположенный в подъездном щитке. Мало того, случается, что в квартирном щитке автоматы не среагировали, а подъездный среагировал. Если такое случается, значит в организации электропроводки плохо организована селективность.

Главный принцип селективности – это то, что прежде всего должны срабатывать устройства защиты, расположенные ближе всего к источнику проблем. Если по какой-то причине они не сработали, то должны отреагировать другие устройства, находящиеся выше по иерархии. В описанном случае с лампой можно на цепь освещения поставить автомат с ВТХ типа B, а в подъездном щитке установить автомат категории C. Тогда при замыкании спирали лампы прежде всего сработает более «шустрый» автомат типа B, пока «тупит» подъездный автомат. В этом случае его более медленная реакция выгодна, так как это не приведет к отключению всей квартиры.

Номинальная отключающая способность

Эта характеристика может называться еще предельной коммутационной способностью (ПКС). ПКС показывает, при каком максимальном токе короткого замыкания автомат еще будет способен разомкнуть цепь хотя бы один (и это будет, скорее всего, последний) раз. Стандартные величины ПКС 4,5 kA, 6 kA, 10 kA. Для бытового применения вполне достаточно 4,5 kA, но если подстанция находится рядом, то есть смысл применять автоматы с ПКС 6kA. Автоматы с ПКС 10 kA используются только в промышленности.

Класс токоограничения

Эта характеристика имеет три значения – 1,2 и 3, причем если нет этой маркировки, то автомат относится к 1 классу. Она показывает, насколько быстро среагирует автомат на появление токов короткого замыкания. Если тепловой расцепитель при возникновении перегрузки может «тактично подождать», то электромагнитный должен при появлении ТКЗ действовать «решительно и смело». Класс токоограничения именно отражает степень «решительности» автомата и время его реакции.

Графическое отображение класса токоограничения автоматического выключателяГрафическое отображение класса токоограничения автоматического выключателя

1 класс размыкает цепь за один полупериод, что по времени составляет примерно 10 мс, 2 класс – за ½ полупериода (5—6 мс), а 3 класс за 1/3 полупериода (3 мс). Естественно, что чем выше класс – тем лучше, но и дороже.

Количество полюсов

В современных квартирных или домовых электрощитках применяются модульные автоматические выключатели, имеющие 1, 2, 3 или 4 полюса. Однополюсные и двухполюсные автоматы предназначены для защиты однофазных цепей, а трех и четырехполюсные — для трехфазных. Соответственно количеству полюсов, автоматические выключатели занимают количество мест (модулей) в электрическом щитке. Одно место – это 17,5 мм.

Видео: Как выбирать автоматические выключатели

Как подключить автомат в щитке

Как уже отмечалось выше, современные автоматические выключатели, применяемые в бытовых электропроводках – это модульное оборудование, которое наряду с другими устройствами контроля, коммутации, учета и защиты имеют корпуса стандартных размеров в длину и высоту, а ширина всегда кратна одному модулю (месту) равному 17,5 мм.

Все модульное оборудование в электрических щитках крепится на DIN-рейку, шириной 35 мм при помощи защелки. Для установки достаточно просто защелкнуть автомат на рейке, а потом, перемещая влево или вправо, выставить в нужное положение. А для снятия уже потребуется отвертка с прямым шлицем, которой надо поддеть и потянуть вверх пружинную защелку.

Автоматический выключатель на DIN-рейке. Вид сзадиАвтоматический выключатель на DIN-рейке. Вид сзади

Для установки и подключения автоматического выключателя в электрический щиток потребуется стандартный набор электротехнического инструмента:

  • Набор отверток, как с прямым, так и с крестообразным шлицем. Следует обратить внимание на то, какие именно винты, с каким шлицем применены в клеммах автомата. Могут быть два варианта: крестообразный типа Philips (на рисунке под номером 2) или крестообразный типа Pozidriv (на рисунке под номером 3). Обозначаются они PH или PZ соответственно.
Для каждого шлица сществует свой инструмент: отвертка или битаДля каждого шлица существует свой инструмент: отвертка или бита
  • Плоскогубцы различных размеров.
  • Кусачки или кабелерез.
  • Инструмент для снятия изоляции – стриппер.
Популярная и любимая среди электриков модель стриппера Популярная и любимая среди электриков модель стриппера
  • Если будут использоваться для подключения многожильные провода, то понадобится инструмент для обжима наконечников – кримпер.
Кримпер от известного производителяКримпер от известного производителя

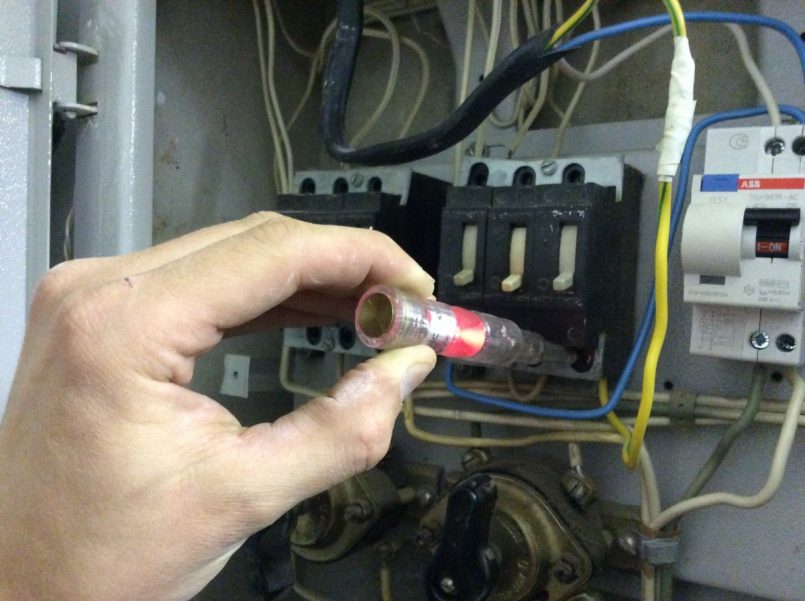

  • Индикаторная отвертка.

Опишем процесс монтажа и подключения автоматического выключателя в электрическом щитке.

ИзображениеОписание этапов процесса
0Электрический щит полностью обесточивается, принимаются меры по недопущению несанкционированного включения напряжения. индикаторной отверткой проверяется отсутствие напряжения в щитке.
1Автомат выбранного номинала защелкивается в намеченном месте на DIN-рейке.
2Если слева и справа от автомата есть пустые промежутки, то целесообразно использовать специальные ограничители, которые препятствуют перемещению оборудования влево и вправо по DIN-рейке.
3При подключении однополюсного автомата на верхнюю клемму должна подаваться фаза с аппарата ввода или УЗО (индивидуального или группового), а с нижней отходить фаза защищаемой цепи.
4При подключении двухполюсного автомата на левую верхнюю клемму должна подаваться фаза, а на правую ноль. С нижней левой должна «уходить» фаза защищаемой цепи, а с правой ноль.
5При подключении трехполюсного автомата на верхние клеммы должны подаваться фазы в порядке их следования слева направо A, B, C (L1, L2, L3). С нижних клемм соответственно должны «уходить» фазы защищаемой цепи в том же порядке.
6Четырехполюсный автомат подключается аналогично трехполюсному, только добавляется нулевой провод – крайний справа.
7В электрическом щите прокладываются подходящие провода и провода защищаемых электрических цепей к соответствующим клеммам автоматических выключателей. Входящие прокладываются к верхним клеммам, а отходящие к нижним. Только так! При прокладке следует использовать уже имеющиеся пучки проводов. При необходимости прокладываемые провода подвязываются к пучкам пластиковыми хомутами.
8При прокладке проводов следует избегать резких их поворотов, которые могут спровоцировать заломы. Также не следует провод протягивать с натяжением.
22Когда провода будут проложены к соответствующим им клеммам автоматов, отмеряется нужная их длина, чтобы провод свободно входил в клемму. Лишние концы откусываются.
9Стриппером снимается изоляция с концов проводов на 10 мм. При отсутствии стриппера это можно сделать строительным ножом, но при этом надо стараться не делать резы изоляции перпендикулярно проводу – это может спровоцировать дальнейшем залом провода.
10Если используются многожильные провода, то они обязательно должны оконцовываться наконечниками типа НШВИ, которые обжимаются специальным инструментом – кримпером.
11Если автоматический выключатель находится рядом с другими в электрическом щитке и на них всех «раздается» одна фаза или фаза совместно с нулем, то целесообразно воспользоваться специальными шинами-гребенками, которые, как и автоматы, бывают одно, двух и трехполюсными.
12При отсутствии гребенок можно иготовить перемычки из монтажного провода ПВ3 и наконечников НШВИ (2), предназначенные для обжатия двух проводов. Помещать под клемму автомата два отдельных провода нельзя.
13После проверки соответствия монтажа принципиальной схеме электрического щита провода помещаются в предварительно отпущенные клеммы автомата и зажимаются отверткой с усилием 0,8 Н*м. Не надо стараться затягивать «со всей дури», так как это может привести к поломке корпуса автомата.
14На электрический щит подается напряжение, включаются все устройства защиты, индикаторной отверткой или мультиметром проверяется наличие напряжения на входе и выходе автомата.
15Внутренности электрического щита закрываются защитной крышкой – пластроном. На автоматический выключатель помещается маркировка о его принадлежности к защищаемой цепи. Маркировка также делается и на пластроне.
Видео: Автоматические выключатели — полюсность и схемы подключения

Что делать, если сработал автомат в электрическом щите?

Если в процессе эксплуатации электропроводки сработал автоматический выключатель, то этому может быть много причин. Поэтому не надо спешить сразу включить его обратно, а надо постараться выяснить источник проблемы. При этом следует руководствоваться следующим:

медный провод

  • Любое отключение автомата вызывает сильный нагрев его внутренностей, особенно биметаллической пластины теплового расцепителя и соленоида. Прежде чем включить нагрузку, надо дать несколько минут выдержки на остывание.
  • Пока автомат остывает, надо пройтись по квартире или дому и осмотреть все розетки, выключатели, светильники, мощные потребители электроэнергии. Запах горелой изоляции, потемнение от воздействия огня, горячие штепсельные вилки о многом могут рассказать и указать на источник проблемы.
  • Если с селективностью в электрическом щите все в порядке и сработал только один автомат, защищающий конкретную цепь, то задача упрощается, так как надо осмотреть потребителей только этой цепи. Гораздо хуже, когда сработал автомат ввода, а другие «проигнорировали» проблему. Тогда придется отключить все линии, защищаемые автоматическими выключателями, включить автомат ввода и последовательно включать все цепи, по одной. После включения какой-либо цепи, надо дать определенное время выдержки и заодно осмотреть все электроприборы, которые подключены к автомату.
  • Если при последовательном включении автоматов какой-то из них срабатывает или отключается автомат ввода, то источник проблемы уже локализован и проблему нужно искать в конкретной цепи. Это может быть какой-то неисправный потребитель электрической энергии, сгоревшая лампа с замкнутой нитью накала, оплавленная изоляция на каком-то участке проводки и много что другого. Чтобы выявить, в чем же дело надо при отключенном автомате отключить все потребители электроэнергии в данной цепи, а потом включить автомат. Если он срабатывает, то проблема в проводке и без помощи специалистов не обойтись. Если нет, то надо последовательно подключать все потребители, что поможет выявить неисправное устройство.
  • Отключение автомата в какой-то отдельной линии или вводного может спровоцировать очень большая нагрузка. Например, одновременно включены стиральная машина, посудомоечная машина, кондиционер и электродуховка. Автомат ввода может быть не рассчитан под такую нагрузку, поэтому и отключает цепь. В этом случае надо разделять эксплуатацию мощных электроприборов по времени.
  • Жаркая летняя погода в сочетании с высокими нагрузками также может стать причиной срабатывания аппаратов защиты.
  • И последней причиной является неисправность самого автоматического выключателя. Возможно, что до этого он не раз срабатывал от возросших токов, кратковременно переносил токи короткого замыкания, неоднократно гасил дугу. Все эти воздействия, к сожалению, сказываются на продолжительности жизни автомата не в лучшую сторону. При снятом пластроне можно осмотреть внутренности щитка. Неисправный автомат можно выявить по оплавленному корпусу, подгоревшим клеммам и по другим признакам. Простая замена автоматического выключателя может помочь решить проблему.
Явные признаки того, что автоматические выключатели подлежат заменеЯвные признаки того, что автоматические выключатели подлежат замене
Видео: Автоматический выключатель — почему срабатывает в жару?

Видео: Автоматический выключатель выбивает

Заключение

Подводя итоги статьи, авторы намерены напомнить читателям о главных ее пунктах.

  • Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
  • Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
  • В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
  • Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
  • При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Надежной и безопасной вам электропроводки!

Как правильно подключить автомат: схемы подключения

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Подключение автоматов

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Выписка пункта ПУЭ

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

устройство автоматического выключателя

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

1460281503

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Тепловой расцепитель

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Схема подключения

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

  • У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
  • Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
  • Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
  • Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
  • Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

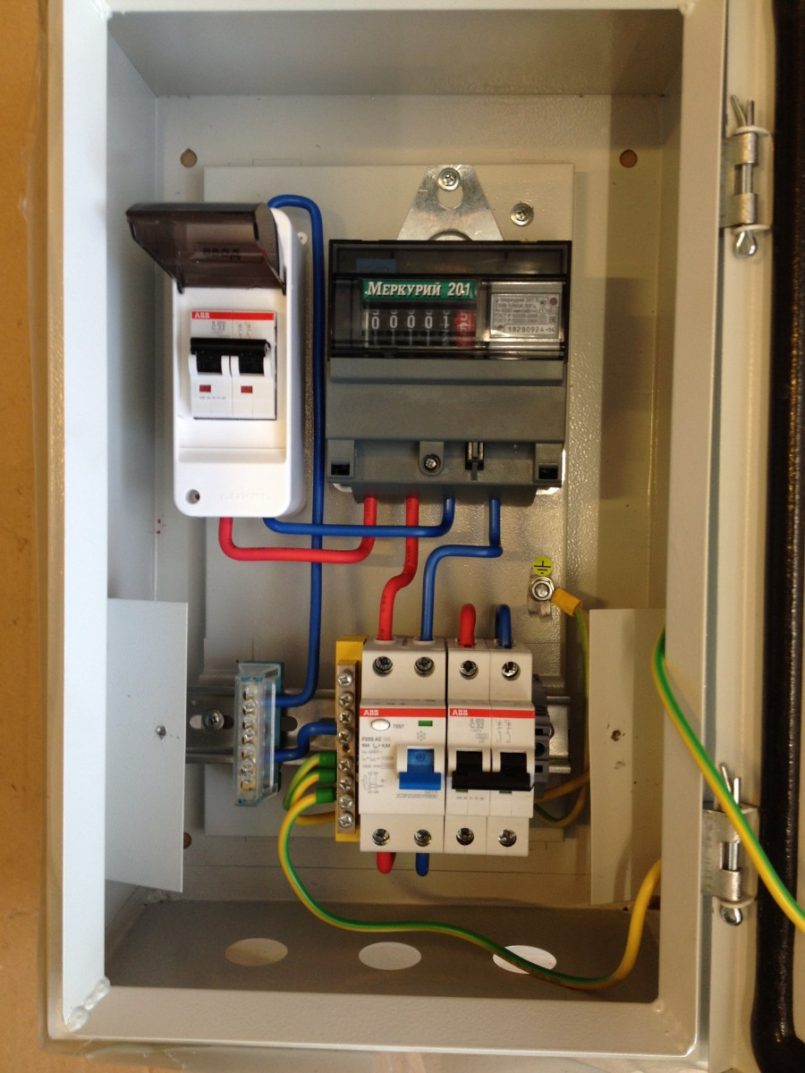

Правильное подключение

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Как правильно подключить автоматы в электрическом щите

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков…

Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м

Как правильно подключить автоматы в электрическом щите

Подключение автоматов в электрощитке

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

Применение автоматических выключателей в зависимости от их класса

  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

В бытовых условиях чаще всего применяются модульные автоматические выключатели, маленькие и легкие. Название «модульные» они получили благодаря своей стандартной ширине, которая составляет 1 модуль (1,75 см).

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальные.
  • Автоматические.
  • УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматический выключатель, УЗО и дифавтомат

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

  • Корпус.
  • Система управления.
  • Верхние и нижние клеммы.
  • Устройство коммутации.
  • Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

Конструкция автоматического выключателя

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Такой выключатель оборудован индикатором положения, который позволяет легко узнать, включен автомат (красная лампочка) или выключен (зеленая).

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Тепловой расцепитель автоматического выключателя

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Автоматический выключатель с электронным управлением

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Автоматический выключатель с оплавленными контактами

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

Порядок подключения проводов от питания и нагрузки

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Одно, двух и трехполюсный автоматический выключатели

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Наконечники для проводов

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

В принципе, это не является ошибкой, но все же в этом случае лучше использовать специальную шину, нарезанную по нужному размеру – так называемую гребенку. С ее помощью провода подключаются к пакетникам в нужной последовательности.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Переходные гильзы медно-алюминиевые

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы. Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети. Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.
