Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Достаточно часто случаются ситуации, когда при резком перепаде напряжения выходит из строя вся находящаяся в доме бытовая техника. Особенно такие неприятности характерны для домов старой постройки с морально устаревшей электропроводкой. Для защиты электроприборов от преждевременной поломки рекомендуется устанавливать реле напряжения. Читайте также статью ⇒ Реле напряжения — как подключить.

Область применения

Реле напряжения – это устройство, работа которого заключатся в контроле напряжения в сети, в которой он установлен, а также его выпрямлении до заданных параметров при понижении или повышении.

Напряжение переменное имеет свойство делать скачки, которые негативно влияют на работу бытовых электроприборов и могут вывести их из строя. Именно с этой целью устанавливается реле контроля напряжения. Это прибор применяется в бытовых и промышленных условиях для стабильной работы и защиты электроприборов от скачков напряжения.

Реле РН-113 используется для отключения промышленной и бытовой однофазной нагрузки

Виды и классификация

Такие приборы, как реле контроля напряжения, предназначены для:

подключения одиночного прибора;
подключения нескольких приборов;
контроля напряжения во всей сети.

Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.

Читайте также статью ⇒ Как работает реле контроля напряжения?

Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.

Также такие приборы разделяются на:

однофазные;
трехфазные.

Реле контроля напряжения ZUBR надежно защищают трехфазную сеть от перенапряжений

Однофазные реле напряжения используются в бытового сетях. Трехфазные реле напряжения применяются в промышленных установках.

Преимущества и недостатки устройства

Преимуществами данного оборудования являются:

возможность контроля напряжения во сей сети;
стабильность и безотказность работы в диапазоне температур от -20 до +40°C, что позволяет применять такое устройство практически в любых условиях;
значительные отличия в габаритах по сравнению со стабилизаторами напряжения;
современный вид и крепление на DIN-рейку;
работа в автоматическом режиме.

Из негативных качеств можно отметить такие нюансы:

для максимально эффективной работы необходимо устанавливать несколько реле контроля напряжения;
при подключении данного устройства на всю сеть, при значительных колебаниях напряжения на некоторое время обесточивается вся сеть.

Принцип работы реле контроля напряжения

Так как основная задача этого прибора заключается в контроле напряжения, устройство имеет в своем корпусе две составляющие: электронную и силовую части.

Электронная часть следит за напряжением сети, и при выходе его за установленные допустимые пределы, подает сигнал на силовую часть для отключения сети. То есть электронная часть служит только для контроля, а силовая часть производит отключение.

Совет №1: Пороги срабатывания прибора могут как выставляться индивидуально, так и быть уже предустановленными заводом изготовителем.

Технические характеристики

Для того чтобы выбрать реле напряжения, необходимо знать в какую сеть оно будет устанавливаться и по подходящим техническим характеристикам выбрать подходящий прибор.

Основными техническими параметрами реле напряжения являются:

диапазон напряжения, в котором может работать прибор;
мощность устройства;
номинальный ток сети, при котором возможна эффективная работа реле.

Зная, в какую сеть будет устанавливаться устройство, а также примерное количество электроприборов, включенных одновременно в сеть, по вышеперечисленным параметрам подбирается необходимое реле напряжения.

Как читать маркировку

При выборе реле напряжения необходимо научиться правильно читать маркировку и разбираться в ней. Такие знания необходимы для того чтобы при покупке не вручили прибор с другими техническими характеристиками.

Вся необходимая маркировка присутствует на устройстве на лицевой его стороне. На приборе указывают, прежде всего, пороги срабатывания, которые указываются в вольтах. Этих значений может быть два, при условии, что реле напряжения имеет функцию регулировки нижнего и верхнего порогов срабатывания. Далее на устройстве указывается номинальный ток. Это значение указывается максимальный ток, который может проходить через прибор. Обязательным условием является указание на корпусе прибора степени защиты и его мощность.

Реле напряжения на 63А DIGITOP MP-63 является многофункциональным и мощным устройством

Также на приборе в обязательном порядке должна быть указана нумерация клемм.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Схемы подключения реле контроля напряжения

Для того чтобы правильно подключить реле напряжения в сеть необходимо наиболее подходящую для конкретных условий схему подключения.

1.Стандартная схема подключения реле напряжения в однофазной сети

Схема подключения реле напряжения в однофазную сеть является самой простой

Такая схема обеспечивает защиту всей сети, так как подключение производится сразу после счетчика. Вариант подключения хорошо подходит для индивидуальных домов и квартир с небольшим количеством электроприборов.

2.Схема подключения реле напряжения в трехфазной сети

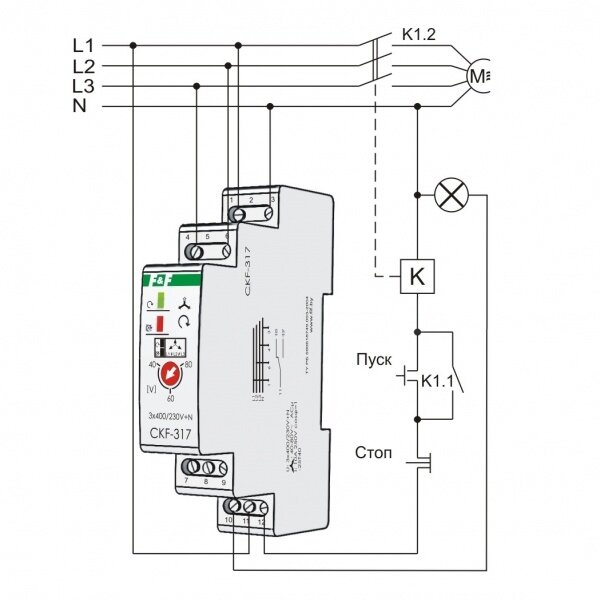

Пример типовой схемы подключения реле напряжения в трехфазную промышленную сеть

По такой схеме производится подключение реле напряжения в трехфазной сети, в большинстве случаев использующейся на промышленных предприятиях.

3.Схема подключения нескольких реле напряжения в трехфазной сети

Схема подключения нескольких реле напряжения в трехфазную сеть может применяться и в быту, и в производстве

Такая схема может использоваться как в бытовых условиях, так и в промышленности. Ее особенностью является установка отдельного реле на каждую фазу. Схема обеспечивает эффективный контроль каждой фазы, поэтому считается наиболее оптимальной.

Читайте также статью ⇒ Подключение указательное реле.

Пошаговая инструкция по установке

Установку реле контроля напряжения можно провести двумя способами.

Первый предполагает поиск и наем проверенного электрика, который без проблем и в короткий срок его установит. Второй способ — это установить реле напряжения самостоятельно. Для самостоятельного монтажа не потребуется много усилий, так как процесс его подключения нельзя назвать сложной задачей.

Монтаж прибора должен проходить при отключенном напряжении, поэтому перед началом работ необходимо отключить автоматический выключатель.

Далее необходимо установить прибор на DIN-рейку. При покупке устройства на него обязательно выдается паспорт, в котором указаны номера клемм входа и выхода. Если прибор устанавливается в однофазную сеть, то подключение производится по первой схеме подключения, которая указана выше. Если необходимо произвести установку на три фазы, то выбирается вторая или третья схемы включения.

Проводники, которые подключаются к прибору, должны быть не обгоревшими и нормально очищенными от изоляции. Если провод многожильный, то на него требуется установить специальный наконечник или залудить паяльником. Затяжение болтов на приборе должно быть сильным. Так как при плохом контакте прибор может выйти из строя.

Совет №2: После подключения устройства его необходимо в обязательном порядке проверить на работоспособность. Для этого пороги срабатывания выставляются минимальными — так как в сети переменное напряжение, прибор может часто выключаться (контроль выполняется с помощью тестера).

Аналоги

Вместо реле контроля напряжения можно установить стабилизатор питающего напряжения.

Устройство СНР1-1-0,5 кВА представляет собой переносную модель от компании TDM. При установке в сети 220 В способен поддерживать уровень выходного напряжения с точностью ±8%.

Стабилизатор навесной РСН-1000 ЭНЕРГИЯ предназначен для защиты от перепадов напряжения маломощных бытовых электроприборов.

Распространенные ошибки

Нередко при выборе однофазного реле без допускается ошибка ,связанная с неверным подбором тока. Часто просто устанавливается токовый номинал без учета необходимого запаса мощности не менее, чем в 30%.

Часто встречающейся ошибкой является неверное выставление верхнего и нижнего пределов сработки реле, а также времени срабатывания. Для мощных приборов рекомендуется ставить 300 секунд, что максимально отсрочит повторное их подключение и поможет избежать повреждений.

Оцените качество статьи:

принцип работы и нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

переходники «вилка-розетка»;
удлинители с 1-6 розетками;
компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

Реле для установки в электрическом щитке

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

рабочий диапазон в Вольтах;
возможности по установки верхнего и нижнего порогов срабатывания;
наличие/отсутствие индикаторов уровня напряжения;
время отключения при срабатывании РКН;
время задержки возобновления подачи электричества;
максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

дороже и шумит;
более инертен при резких перепадах;
не имеет возможностей для регулировки параметров;
занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

с прямой нагрузкой через РКН;
с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как подключить реле напряжения? Инструкция по подключению реле напряжения

Реле напряжения – это прибор, являющийся устройством, содержащим в своем корпусе контроллер напряжения и распределитель нагрузки.

замыкания фазы на нуль;
замыкания фазы на нуль;
перепадов напряжения.

Для того чтобы в доме (квартире) было стабильное напряжение, полностью отсутствовала вероятность возгорания, применяются реле напряжения, которые сохранят не только деньги на ремонт системы, но и средства, уже вложенные в электрооборудование.

Схема устройства реле напряжения выглядит следующим образом:

кнопка установки верхнего предела напряжения;
кнопка выбора нижнего предела напряжения;
клемма подключения проводников;
индикатор подачи напряжения;
светодиод для обозначения перегрузки и высокого напряжения.

Инструкция по монтированию реле напряжения:

Чтобы установка реле напряжения не была сопряжена с опасностью получения электрического удара или ожога, необходимо предварительно отключить подачу напряжения во всей внутридомовой сети. Для этого нужно выключить вводной автоматический выключатель. Располагается он обычно рядом со счетчиком электрической энергии;
Чтобы установка реле напряжения не была сопряжена с опасностью получения электрического удара или ожога, необходимо предварительно отключить подачу напряжения во всей внутридомовой сети. Для этого нужно выключить вводной автоматический выключатель. Располагается он обычно рядом со счетчиком электрической энергии;

Следующим шагом является подключение проводников питания.

Схема подключения реле напряжения

Подключение реле напряжения делается, в соответствии с данной последовательностью:

провода «фазы» и «нуля», идущие от приемников электроэнергии (в нашем случае это сборные шины) к контактам 2 и 3;
также монтируются кабельные жилы питания. Подключение производится к винтовым зажимам 1 и 2 реле;
соблюдение последовательности монтажа линий поможет избежать неприятных ситуаций, связанных с электротехническими травмами.

Как подключить реле контроля напряжения.

В наших электросетях не редки случаи, когда напряжение скачет в довольно больших пределах, а это вредит бытовой технике. Регулярно случаются ситуации, когда в сети вместо 220 В появляется 380В. Самая банальная причина — обрыв на столбе или большое провисание одного из фазных проводов. В результате он соприкасается с нулевым проводом. Тех долей секунд, за которые сработает защита на тяговом трансформаторе, достаточно, что бы сгорели телевизоры, холодильники, компьютеры у целой улицы или многоэтажного дома. Поэтому инженеры и сконструировали реле контроля напряжения.

Работает оно так: с помощью кнопок на корпусе вы задаете минимальное и максимальное значение напряжения (обычно по умолчанию значения 170 и 240), при отклонении от которых будет выключаться питание. Время срабатывания реле — от 0.02 сек и меньше. Для сравнения: у автоматического выключателя этот показатель составляет около 0.2 сек. Такая скорость отключения позволяет выключить высокое напряжение до того, как оно дошло до потребителя.

Внимание! Реле контроля напряжения не дают защиту от попадания молнии.

Классификация защитных реле напряжения

Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.

Схема подключения реле напряжения довольно проста:

Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.

Материалы:

реле напряжения
небольшой отрезок провода. Желательно сечением 4 или 6 мм
DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
два самореза, чтоб закрепить дин-рейку

Необходимый инструмент:

отвертка
индикатор
плоскогубцы

Установка реле напряжения своими руками

1. Выключаем входные автоматы или выкручиваем пробки.
2. С помощью саморезов крепим дин-рейку в удобном месте поближе к автоматам (пробкам).

3. Крепим реле к дин-рейке с помощью защелок на задней стенке.

4. Индикатором на контактах входящих автоматов (пробок) находим фазу (индикатор светится).

5. Разрезаем фазный провод в том месте, где он идет от входного автомата в дом (квартиру).

6. Обрезанный конец провода, который идет от входного автомата, вторым обрезанным концом подключаем к реле. На контакт «IN»(вход).

7. Другой обрезанный конец провода, который уходит в дом, подсоединяем к контакту реле с надписью «OUT«(выход).

8. Теперь берем отрезок провода, один конец подключаем к нулевому проводу на автомате или пробке. Если у Вас новый щиток, то на нулевую шину в щитке (автоматы на нулевой провод сейчас не ставят).

9. Второй конец подключаем к реле на контакт «N» (ноль, нейтраль).

10. Включаем питание.

Есть другой вид реле напряжения, которые включаются в розетку. Такое реле под силу подключить, каждому. Реле на одну розетку похожи на обычный тройник или удлинитель, только у них есть циферблат, на котором выводится напряжение в сети. Вы просто включаете его в розетку, а уже в реле — вилку от самого бытового прибора. Есть приборы на 10А и 16А, по мощности это где-то 2кВт и 3кВт соответственно. Реле на 10А (2000Вт) в большинстве случаев более чем достаточно. Так мощность ПК редко больше 400Вт, телевизора — 100Вт, большого телевизора на 42 дюйма — около 250Вт.

назначение, принцип работы, схема подключения

Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.

Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.

Зачем нужно реле напряжения

Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:

Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.
Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.

Сезонные и суточные колебания нагрузки и другие факторы.

Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%.

Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.

Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.

Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения — РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.

Что делает реле напряжения

Основное назначение реле напряжения — это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.

Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.

Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.

Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства.

Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.

Принцип работы реле напряжения

Реле контроля напряжения состоит из нескольких основных частей:

Измерительный блок. Производит постоянный контроль напряжения в сети.
Плата управления. Отключает питание подключённых к аппарату электроприборов.
Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.

Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы

отключает питание реле и защищаемых электроприборов.

Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.

Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В

Что обозначается на корпусе

По маркировке изделия можно определить его параметры. Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.

Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.

Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.

Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН — по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Схема подключения реле напряжения

Главное правило при подключении РКН — контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

1. N — ноль или нейтраль;
2. L1 — подвод питания от сети;
3. L2 — отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Основные характеристики при выборе

Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.

Токовая нагрузка

Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.

Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.

Количество фаз

Второй по значимости фактор — это количество фаз. Это зависит от места установки прибора:

Однофазные реле. Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.

Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.

Способ управления

Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:

Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок. Этот процесс более сложный, чем в моделях с механическими регуляторами, и требует знания или наличия инструкции.
Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры «по умолчанию» не подходят.

Способ индикации

Защитные устройства могут иметь два способа индикации своего состояния:

Светодиоды разного цвета. Показывают причину срабатывания и состояние реле — включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.

Метод установки

Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:

Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.

Дополнительные возможности

Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:

Термозащита. Модели с этой функцией имеют букву «t» или «Т» в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.
Реле многофункциональное — устройство «2 в 1». Производят контроль не только напряжения, но и потребляемого тока.
Wi-Fi. Используется в системах «умный дом».
Журнал. Запоминает причину и время последних срабатываний.

В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Схема правильного подключения реле напряжения | ASUTPP

Автоматические выключатели и УЗО не являются единственными средствами защиты домашней электросети. Из-за не всегда стабильных показателей, таких как напряжение и частота, может серьёзно пострадать дорогостоящая электроника, без возможности восстановления. Чтобы предупредить проблему, необходимо установить реле напряжения в электрощитовую, а как это сделать правильно описано далее в статье.

Что такое реле напряжения?

Реле напряжения относится к разновидности коммутационных приборов, и выполняет сравнение действующих величин с заданными. Современные устройства позволяют устанавливать определённый порог, после которого срабатывает реле и отключает домашнюю сеть, сохраняя все электроприборы исправными.

Какие бывают реле напряжения:

Отображающие только напряжение сети. Вся информация выводится на удобный небольшой дисплей.
Устройства, которые также выводят на экран силу тока. Не слишком важная функция, но разбирающиеся люди могут определить по высокому току проблему или найти неисправность.

Рисунок 1: Реле напряжения, измеряющее как разность потенциала, так и силу тока

Реле, отображающие сразу 3 показателя: напряжение, сила тока и потребляемая мощность. Такие устройства самые дорогие, но и самые удобные в эксплуатации. Всё управление обеспечивается кнопками.

Также существуют удобные и компактные реле напряжения, которые просто вставляются в розетку, а не подключаются штатно в электрощиток. Такие устройства практичны тем, что их можно применять для одного или пары потребителей, например, компьютера.

Как правильно подключить реле напряжения?

Для подключения реле напряжения потребуется 10-15 минут, при условии, что известна схема подключения и есть под рукой такой простой инструмент как индикаторная отвёртка, фигурная отвёртка, монтёрский или канцелярский нож.

Важно! Реле напряжения всегда подключается в разрыв между электрическим счётчиком и дальнейшей группой коммутационных приборов. Вводной автомат, по всем правилам, устанавливается до прибора учёта электроэнергии, поэтому сеть всегда можно выключить и ни в коем случае не работать под напряжением.

Рисунок 2: Схема подключения реле напряжения после УЗО и электросчётчика

Как правильно подключить реле напряжения:

Обесточить сеть, выключив основной автоматический выключатель. Убедиться, что на участке, где будет выполняться монтаж, отсутствует опасное для жизни напряжение. Для этого следует использовать индикаторную отвёртку.
Установить реле времени на DIN-рейку, защёлкнуть фиксатор, расположенный сзади устройства и проверить, качественно ли держится коммутационный прибор на своём месте.
Зачистить провода, идущие от счётчика и к потребителю. Всего 3 провода: 2 фазных и 1 нулевой.
Провода, идущие от электросчётчика, закрепить на своих штатных местах в верхней части реле. Это будет «фаза» и «ноль». Достаточно вставить провод в клемму и затянуть его с помощью болта.
Провод, идущий к потребителю, закрепить на своём штатном месте в нижней части устройства. Это «фаза», которая пойдёт на квартиру, порядок её фиксации такой же, как и с верхними проводниками.
Включить основной автомат, убедиться с помощью индикаторной отвёртки, что напряжение поступает на вход реле.
Включить реле и выставить порог чувствительности.

Рисунок 3: Подключение реле контроля напряжения с графической схемой

Выставлять следует как нижний, так и высший порог чувствительности, чтобы устройство могла отключить сеть при всех скачках напряжения. Реле напряжения можно подключать на однофазную сеть с общей потребляемой мощностью не более 7 кВт. Если нагрузка больше этой цифры, то в сеть необходимо дополнительно монтировать магнитный пускатель.

Реле контроля напряжения. Принцип работы и подключение

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Устройство и принцип работы реле контроля напряжения
Сфера использования и преимущества применения реле контроля напряжения
Разновидности реле контроля фаз и напряжения
Рекомендации по выбору реле контроля напряжения
Реле контроля напряжения: подключение и монтаж

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема — определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

электронной,
силовой.

Первая часть контролирует напряжение, а вторая — выполняет действия по распределению нагрузки.

Основная часть реле — это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы — регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

защита однофазной или трехфазной сети;
защита от возникновения обрыва, слипания, перекоса фазы;
предотвращение нарушения последовательной работы фаз;
защита электрического оборудования от поломок;
использование при защите приборов, которые имеют длительную переходную работу;
при использовании устройств с нагрузкой на электродвигатель;
специальные установки требующие качественного напряжения и наличия полных фаз;
используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

вилко-розетчастой формы;
в виде удлинителя;
устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

однофазное,
трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы. Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

прибора реле контроля напряжения,
небольшого провода, сечение которого составляет 0,4 0,6 см,
железной рейки для крепления автомата,
саморезов,
плоскогубцев,
индикатора,
отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Далее возьмите отрезок провода и подсоедините его к нулевому проводу автомата, а второй конец провода подсоединяется к реле контроля напряжения, на нулевой контакт.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния. Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.

Реле контроля напряжения предназначены для однофазных или трехфазных систем.Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.

Реле контроля однофазного напряжения могут использоваться с однофазным переменным или постоянным напряжением. Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания, с высокими значениями и для низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в закрытом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается, и питание нагрузки отключается. Когда напряжение падает ниже максимального установленного напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

Помимо ограничений на допустимое напряжение, многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), в течение которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.

Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя при пониженном напряжении. случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA

Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв и последовательность фаз (также называемый обращением фаз).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

Реле контроля напряжения для защиты от сбоев напряжения


102A 102A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который защищает напряжение 190-600 В переменного тока, 50/60 Гц…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выход Форма: SPDT — 1 Форма C Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 — 18AWG, одножильный или многожильный	201 SP 201-xxx-SP — это 8-контактный подключаемый монитор напряжения с восьмеричным основанием, предназначенный для защиты однофазных мотоциклов…Более Вход Напряжение (В): 190 — 240 В перем. Тока, 95 — 120 В перем. Тока Выход Форма: SPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный	201 СП ДПДТ 201-xxx-SP-DPDT — это 8-контактный подключаемый монитор напряжения с восьмеричной базой, предназначенный для защиты однофазных цепей…Более Вход Напряжение (В): 190 — 240 В перем. Тока, 95 — 120 В перем. Тока Выход Форма: DPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный
201 Реле напряжения 201-xxx-DPDT — это 11-контактный подключаемый монитор напряжения с восьмеричной базой, предназначенный для защиты трехфазных двигателей…Более Вход Напряжение (В): 190 — 240 В переменного тока, 95 — 120 В переменного тока, 95 — 120 В переменного тока Выход Форма: DPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12–22 AWG, одножильный или многопроволочный, крутящий момент: 12 фунт-дюймов; Провод: многожильный или одножильный 10-22AWG	201A 201A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190–480 В переменного тока, 50/60 Гц…Более Вход Напряжение (В): 190-480 В перем. Тока Выход Форма: SPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный	201A AU 201A-AU — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, обеспечивающий защиту 190–480 В переменного тока, 50/60 Гц…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выход Форма: Форма C Способ монтажа: Монтаж на DIN-рейку или на поверхность (вставьте в розетку OT08-PC)
202 Монитор напряжения 202-200-SP предназначен для защиты однофазных двигателей независимо от их размера.Это может … Более Вход Напряжение (В): 190-240 В перем. Тока Выход Форма: SPDT Тип завершения: 0.25 дюймов, штекер, быстрое соединение	202 202 RP Серия 202 представляет собой трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который обеспечивает защиту 190-600 В переменного тока, 50/6…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выход Форма: SPDT Тип завершения: 0.25 дюймов, штекер, быстрое соединение	250A 250A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190–480 В переменного тока, 50 * / 60 Гц…Более Вход Напряжение (В): 190-480 В переменного тока, 500-600 В переменного тока, 95-120 В переменного тока Выход Форма: DPDT — 2 Форма C Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 — 18AWG, одножильный или многожильный
350 350 — это монитор напряжения для тяжелых условий эксплуатации.Этот продукт следует использовать, когда реле высокого тока или дуа … Более Входное напряжение (В): 190 — 240 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока, 475 — 600 В переменного тока Выход Форма: DPDT, SPDT Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG, крутящий момент: 7 дюймов на фунт; Размер провода: 12-18AWG	355 355 — это трехфазный монитор напряжения с регулируемой задержкой отключения и перезапуска, регулируемым напряжением unba…Более Вход Напряжение (В): 190 — 240 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока Выход Форма: DPDT, SPDT Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG	455 Серия 455 — это трехфазные мониторы напряжения, объединяющие нагрузку и мониторинг стороны линии, чтобы предложить комп…Более Вход Напряжение (В): 190-480 В пер. Тока, 380-480 В пер. Тока, 475-600 В пер. Тока Выход Форма: SPDT Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG
460 SP 460-100-SP используется с однофазными двигателями 95-120 В переменного тока, 50 * / 60 Гц и однофазными двигателями 190-240 В переменного тока, 50 * / 60 Гц…Более Вход Напряжение (В): 190 — 240 В перем. Тока, 95 — 120 В перем. Тока Выход Форма: 1 Форма C Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму	460 реле напряжения 460 — это трехфазный монитор напряжения, который независимо защищает двигатели 190–480 В переменного тока или 475–600 В, 50/60 Гц…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выходные данные Форма: 1 форма A и 1 форма B, 2 форма A, форма C Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму	Реле напряжения 50R Монитор однофазного напряжения 50R имеет цепь измерения напряжения, которая постоянно контролирует грех…Более Вход Напряжение (В): 190 — 240 В переменного тока, 380 — 480 В переменного тока, 95 — 120 В переменного тока Выход Форма: SPDT — 1 Форма C Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG
601 Модель 601 — это полностью программируемый монитор напряжения, предназначенный для защиты трехфазных двигателей.Это может быть … Более Вход Напряжение (В): 200 — 480 В перем. Тока, 500 — 600 В перем. Тока Тип клеммы: Крутящий момент: 7 фунт-дюймов Метод установки: Поверхностный монтаж (винты 4-8 #) или монтаж на DIN-рейку	601 CS D P1 Трехфазный монитор мощности 601-CS-D-P1 — это полностью программируемый электронный монитор мощности, предназначенный для m…Более Вход Напряжение (В): 200-480 В перем. Тока Выход Форма: SPDT Тип клеммы: Крутящий момент: 7 фунт-дюймов	DLM Серия DLMU — это универсальный трехфазный монитор напряжения.Он постоянно измеряет напряжение. Вход Напряжение (В): 200 — 480 В перем. Тока, 500 — 600 В перем. Тока Тип подключения: Винтовой зажим с невыпадающими зажимами для проводов до # 14 AWG (2.5 мм²) провод Способ монтажа: Поверхностный монтаж двумя винтами № 8 (M4 x 0,7) или защелкивается на DIN-рейке 35 мм
HLM Серия HLMU — это универсальный герметичный трехфазный монитор напряжения.Он постоянно измеряет … Более Вход Напряжение (В): 200 — 240 В пер. Тока; 340 — 420 В пер. Тока; 400-480 В перем. Тока Выход Форма: DPDT Тип подключения: Винтовые клеммы до # 12 AWG (3.3 мм²) провод	HLVA Серия HLV — это однофазные устройства контроля пониженного напряжения, предназначенные для защиты чувствительного оборудования от b…Более Вход Напряжение (В): Мин. Среднеквадратичное напряжение: 70 В пер. Тока; Максимальное среднеквадратичное напряжение: 264 В переменного тока, Выход Форма: Изолированный SPDT Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)	KVM Серия KVM — это однофазный монитор пониженного напряжения, предназначенный для повторной защиты чувствительного оборудования…Более Вход Напряжение (В): 110–120 В пер. Тока; 220 — 240 В перем. Тока Выход Форма: SPDT Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)
PLM Серия PLM — это трехфазный монитор напряжения, который непрерывно контролирует каждую из трех фаз.Пн … Еще Вход Напряжение (В): 200 — 240 В переменного тока, 360 — 430 В переменного тока, 400 — 480 В переменного тока Выход Форма: Изолированный SPDT Тип подключения: Восьмеричный 8-контактный разъем, 600 В перем. Тока	PLMU PLMU11 непрерывно измеряет напряжение каждой из трех фаз, чтобы обеспечить защиту 3…Более Вход Напряжение (В): 200-480 В перем. Тока Выход Форма: Изолированный SPDT Тип подключения: Восьмеричный 8-контактный разъем	PLR Серия PLR обеспечивает рентабельное средство предотвращения запуска 3-фазного двигателя при неблагоприятном напряжении…Более Входное напряжение (В): 190-270 В переменного тока, 340-450 В переменного тока, 380-500 В переменного тока, 95-140 В переменного тока Выход Форма: SPDT Тип подключения: Восьмеричный 8-контактный разъем
PLS Серия PLS — это недорогие фазочувствительные регуляторы, обеспечивающие изолированное замыкание контактов при включении…Более Вход Напряжение (В): 175-255 В переменного тока, 380-500 В переменного тока, 95-135 В переменного тока Выход Форма: Изолированный SPDT Тип подключения: Восьмеричный 8-контактный разъем	TVM Серия TVM обеспечивает защиту двигателей и других чувствительных нагрузок.постоянно измеряет v … Более Вход Напряжение (В): 208 В переменного тока, 460 В переменного тока, 480 В переменного тока, 230 В переменного тока Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма) Метод установки: Крепление на поверхность с помощью одного винта № 8 (M5 x 0,8), монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)	TVW Серия TVW обеспечивает защиту двигателей и других чувствительных нагрузок.Непрерывно измеряет v … Более Вход Напряжение (В): 208 — 240 В перем. Тока, 208; 220; 230; 240 В переменного тока, 380 400 и 415 В переменного тока, 430; 440; 460; 480 В перем. Тока Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма) Метод установки: Крепление на поверхность с помощью одного винта № 8 (M5 x 0,8), монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)
WVM Серия WVM обеспечивает защиту от преждевременного отказа оборудования (двигателя), вызванного напряжением fau…Более Входное напряжение (В): От 200 до 240 В переменного тока, от 355 до 425 В переменного тока, от 400 до 480 В переменного тока, от 500 до 600 В переменного тока Выход Форма: Изолированный SPDT Тип подключения: Винтовые клеммы с невыпадающими зажимами для проводов до # 12 AWG (3.2мм2) провод

% PDF-1.6 % 1004 0 объект > эндобдж xref 1004 74 0000000016 00000 н. 0000002375 00000 н. 0000002591 00000 н. 0000002731 00000 н. 0000002777 00000 н. 0000002984 00000 н. 0000003474 00000 н. 0000003891 00000 н. 0000004333 00000 п. 0000004850 00000 н. 0000004954 00000 н. 0000005057 00000 н. 0000005371 00000 п. 0000005642 00000 п. 0000005907 00000 н. 0000008412 00000 н. 0000008573 00000 п. 0000008837 00000 н. 0000011358 00000 п. 0000013031 00000 н. 0000015328 00000 п. 0000016031 00000 п. 0000016456 00000 п. 0000016901 00000 п. 0000017293 00000 п. 0000019494 00000 п. 0000022223 00000 п. 0000024696 00000 п. 0000026737 00000 п. 0000028633 00000 п. 0000032657 00000 п. 0000036073 00000 п. 0000050497 00000 п. 0000066873 00000 п. 0000068719 00000 п. 0000068803 00000 п. 0000068854 00000 п. 0000069406 00000 п. 0000069588 00000 п. 0000070156 00000 п. 0000070355 00000 п. 0000121860 00000 н. 0000121901 00000 н. 0000171406 00000 н. 0000171447 00000 н. 0000171999 00000 н. 0000172182 00000 н. 0000198103 00000 н. 0000198144 00000 н. 0000198712 00000 н. 0000198916 00000 н. 0000257829 00000 н. 0000257870 00000 н. 0000258438 00000 н. 0000258641 00000 н. 0000259209 00000 н. 0000259430 00000 н. 0000260014 00000 н. 0000260236 00000 п. 0000260515 00000 н. 0000260606 00000 н. 0000260717 00000 н. 0000260921 00000 н. 0000261005 00000 н. 0000261056 00000 н. 0000261261 00000 н. 0000261482 00000 н. 0000285899 00000 н. 0000535375 00000 н. 0000555168 00000 н. 0000629987 00000 н. 0000649892 00000 н. 0000782712 00000 н. 0000001821 00000 н. трейлер ] / Назад 32 >> startxref 0 %% EOF 1077 0 объект > поток @S; z ؇ IN6

Трехфазное реле контроля, SPDT, обрыв фазы / пониженное напряжение / повышенное напряжение

Трехфазное реле контроля с контактом SPDT (1 перекидной), выполняет функции контроля, включая обрыв фаз, последовательность фаз, дисбаланс фаз, перенапряжение и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В Переменный ток или 480 В переменного тока, 50/60 Гц.Реле обрыва фазы / напряжения широко применяется в воздушных компрессорах, электродвигателях, насосах, вентиляторах, системах кондиционирования воздуха, воздуходувках, лифтах, лифтах, кранах, холодильных установках, карьерных экскаваторах и конвейерах и т. Д.

Характеристики

Компактный размер на DIN-рейке
Трехфазный контроль чередования фаз, обрыва фазы (обрыв фазы), асимметрии фаз, повышенного и пониженного напряжения
Питание от измерительной цепи
Контрольное реле с 1 переключающими контактами
5 светодиодных индикаторов для индикации состояния

Технические характеристики

Модель		ATO-JVR
Измерительная цепь		3-фазный переменный ток: L1, L2, L3
Функции контроля		Чередование фаз (реверсирование), потеря фазы (отказ), разбаланс фаз Повышенное напряжение, пониженное напряжение
Номинальное напряжение (сетевое напряжение) (опция)		220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока, 480 В переменного тока 50/60 Гц
Диапазон настройки напряжения (дополнительно)		Суффикс модели	Пониженное напряжение	Перенапряжение
		Пустой	-15%	+ 15%
		А	-10%	+ 10%
		B	-10%	+12.5%
		С	-12,5%	+ 15%
Порог несимметрии напряжений		15% исправлено
Время задержки при пониженном и повышенном напряжении		5-8 сек фиксированная
Время задержки обрыва фазы, несимметрии фаз, чередования фаз		1-2с фиксированные
Время сброса		0,5 с фиксированная
Индикатор		Светодиод, указывающий последовательность фаз, обрыв фазы, перенапряжение, пониженное напряжение и нормальное состояние
Выходные контакты		1 переключающий контакт (SPDT или 1 форма C)
Контактная емкость		3A, 250 В переменного тока (резистивная нагрузка)
Степень защиты		IP 20
Условия работы	Рабочая температура	-25 ℃ ~ 65 ℃
	Влажность	≤85% относительной влажности, без конденсации
Механическая износостойкость		1000000 циклов
Диэлектрическая прочность		＞ 2 кВ переменного тока 1 мин
Крепление		DIN-рейка 35 мм
Масса		110 г
Размеры (В * Ш * Г)		68 * 30 * 76 мм

Схема подключения

Положение контактов реле контроля показано в состоянии «Питание отключено»

Размеры (единица измерения: мм)

Советы: принцип работы реле контроля чередования фаз

Выборка трехфазного источника питания для обработки, когда последовательность фаз источника питания совпадает с последовательностью фаз входа реле контроля последовательности фаз, выход реле включен, и основная цепь управления устройством включенный.

Когда последовательность фаз источника питания изменяется, последовательность фаз не совпадает, и выход реле контроля последовательности фаз не может быть включен, тем самым защищая устройство и предотвращая несчастные случаи. Другой тип реле контроля фаз использует продукты с цифровой микропроцессорной технологией, которые могут реализовать автоматическую идентификацию последовательности фаз и автоматическое преобразование последовательности фаз, чтобы гарантировать, что двигатель вращается с постоянной последовательностью фаз.

Трехфазный источник питания последовательно подключается к клеммам U, V, W (некоторые из них — R, S, T или L1, L2, L3) реле контроля.Реле контроля последовательности фаз обычно имеет один нормально разомкнутый и один нормально замкнутый вспомогательные контакты. Для подключения к контуру управления конкретное подключение нормально разомкнутых или нормально замкнутых контактов должно основываться на принципе управления или схеме подключения. При неправильной последовательности фаз или обрыве фазы вспомогательный контакт реле работает от нормально разомкнутого до нормально замкнутого и нормально замкнутого в нормально разомкнутый.

Руководство по выбору защитных и контрольных реле

: типы, характеристики, применение

Защитные реле и реле контроля обнаруживают или контролируют ненормальные условия энергосистемы.Защитные реле обнаруживают неисправные линии, неисправные устройства или другие состояния энергосистемы ненормального или опасного характера. Затем реле инициирует соответствующие действия цепи управления. Реле контроля используются для проверки условий в энергосистеме или в системе защиты. Функции контрольного реле включают обнаружение неисправностей, проверку напряжения и определение направления, которые подтверждают состояние энергосистемы, но не определяют неисправность или проблему напрямую. И защитные реле, и реле контроля могут быть чувствительны к напряжению, мощности или фазе, току или частоте.

Защитные реле часто имеют схемы для функции защиты, а также реле для переключения. Большинство из них не являются простыми электромеханическими устройствами, такими как автоматический выключатель, но вместо этого содержат схему, которая измеряет некоторую величину и может быть установлена в точке срабатывания. У некоторых есть визуальные дисплеи, такие как огни или даже экраны для их настройки. Управление может осуществляться посредством программирования или с помощью регуляторов, а более простые элементы управления могут не регулироваться.

Защитные реле и реле контроля Категории

Реле защиты и контроля можно разделить на несколько категорий.Защитные реле и реле контроля можно разделить на реле, чувствительные к напряжению, реле, чувствительные к мощности (фазе), реле, чувствительные к току, и реле, чувствительные к частоте.

Реле чувствительное к напряжению

Реле напряжения идентифицируют повышенное и пониженное напряжение или и то, и другое. Они могут обнаруживать ненормальное состояние только на той стороне линии, к которой подключено реле. Это позволяет устройству обеспечивать предпусковую защиту. Реле напряжения просты в установке, не требуют трансформаторов тока и, следовательно, менее дороги.Для этого требуется только подключение напряжения, чтобы их можно было применять независимо от нагрузки системы.

Реле, чувствительное к напряжению. Кредит изображения: Wirthco

Пониженное напряжение

Реле минимального напряжения срабатывают, когда напряжение падает ниже заданного значения. Пониженное напряжение — это постоянное напряжение системы ниже номинального напряжения трансформатора, двигателя, генератора или напряжения, которое может привести к отказу оборудования. Они могут быть вызваны перегрузкой системы или отказом оборудования. Особое внимание следует уделять пониженному напряжению, поскольку многие нагрузки энергосистем являются нагрузками МВА (двигатели, источники бесперебойного питания и т. Д.).). Это означает, что при уменьшении напряжения ток нагрузки увеличивается, а передаточная способность энергосистемы снижается. Реле минимального напряжения обычно являются устройствами мгновенного действия и должны завершать свою работу каждый раз, когда входное напряжение падает ниже уставки. Переключение нагрузки, регулировка напряжения и защита двигателя — все это приложения для реле защиты от пониженного напряжения.

Повышенное напряжение

Реле максимального напряжения срабатывают, когда напряжение превышает заданное значение. Перенапряжение — это постоянное напряжение системы, превышающее номинальное напряжение конденсатора трансформатора, двигателя, генератора или реактора.Перенапряжения могут привести к отказу оборудования или быть вызваны отказом оборудования, например, отказом контроллера РПН или внезапной потерей нагрузки потребителя. Реле перенапряжения могут быть устройствами мгновенного действия или устройствами с задержкой по времени. Регулировка напряжения, защита шины и резервного копирования, а также защита генератора — это области применения реле защиты от перенапряжения.

Дифференциал

Реле дифференциального напряжения реагируют на разницу между входящим и исходящим напряжениями, связанную с защищаемым оборудованием.Электрические величины, входящие в систему и выходящие из нее, сравниваются трансформаторами тока. Если цепь между цепями равна нулю, то неисправности или проблемы нет. Если сеть не равна нулю, можно определить внутреннюю проблему. Этот тип реле применим ко всем частям энергосистемы и часто является основным выбором для защиты.

Реле чувствительности к питанию (фазе)

Реле

, чувствительные к мощности или фазе, могут контролировать последовательность фаз, чередование фаз, замыкание на землю или замыкание на землю, коэффициент мощности, обрыв или обрыв фазы, а также асимметрию фаз.

Реле обратной последовательности фаз. Изображение предоставлено: Circuitmaniac.com

Обрыв (потеря) фазы — Реле контролирует напряжение с неправильной последовательностью фаз или обрыв одной или нескольких фаз. Отказ может произойти из-за перегоревшего предохранителя, механического отказа коммутационного оборудования или обрыва одной из линий электропередачи. Обрыв фазы включает три фазы, в которых есть три провода. Если трехфазный двигатель запускается на одной фазе, двигатель не запускается.Если один провод отсоединяется, это определяется как потеря фазы. Предлагается комбинировать устройство контроля обрыва фазы с устройством, которое может обнаруживать сдвиг фазового угла. Это связано с тем, что устройства измерения напряжения, которые контролируют только величину напряжения, могут не обеспечивать защиту при работающем двигателе.

Реле смены фаз — Реле смены фаз отслеживают изменение фазы на половину цикла или 180 °. Переключение фазы часто происходит из-за неправильного подключения, неисправности входящего питания из-за модификаций, внесенных в систему распределения питания, или когда Восстановление питания приводит к иному чередованию фаз, чем до отключения электроэнергии.Эта защита требуется для всего оборудования, перевозящего людей, например, эскалаторов или лифтов.

Чередование фаз — Реле чередования фаз контролируют правильность чередования фаз, если два провода имеют обратное соединение и выходят из строя. Устройство используется для обеспечения правильной последовательности при подключении трехфазных нагрузок. Если последовательность фаз неправильная, реле обесточится, предотвращая запуск неправильно подключенного оборудования

Асимметрия фаз — Реле срабатывает, когда величина одного тока превышает величину другого тока на заданную степень.Баланс напряжений работает аналогичным образом.

Коэффициент мощности — При передаче и распределении электроэнергии переменного тока коэффициент мощности представляет собой косинус фазового угла между напряжением и током. Речь идет о разной реальной и кажущейся мощности. Плохой коэффициент мощности может привести к искажению формы сигнала и более высокому потреблению энергии.

Заземление (короткое замыкание) — Реле замыкания на землю (замыкание на землю) обнаруживают любой нежелательный путь тока от точки с разным потенциалом до земли.

Реле чувствительное к току

Защитные реле и реле контроля включают в себя реле, чувствительные к току. Реле измерения тока имеют преимущество перед реле, чувствительными к напряжению, потому что они не реагируют на противоэлектродвижущую силу (ЭДС), которая сопровождает обрыв фазы на нагрузках двигателя. Они могут обнаружить проблему либо на стороне линии, либо на стороне нагрузки в ответвленной цепи, в которой используется реле.

Реле тока. Изображение предоставлено: ChipDipvideo / CC BY-SA 4.0

Пониженный ток — Реле минимального тока срабатывают, когда ток падает ниже заданного значения. Пониженные токи могут возникать при неисправности источника питания или при разгружении нагруженного двигателя. Часто перенапряжение вызывает недостаточный ток и может привести к повреждению оборудования.

Перегрузка по току — Реле максимального тока срабатывают, когда ток превышает заданное значение. Перегрузка по току может быть вызвана либо нагрузкой, либо питанием, например, внезапным увеличением нагрузки из-за неисправной электроники или физической нагрузки на двигатель.Кроме того, падение напряжения также может вызвать перегрузку по току.

Условия дифференциального тока — Реле дифференциального тока реагируют на разницу между входящим и исходящим токами, связанными с защищаемым оборудованием. Принцип работы дифференциальных реле одинаков для станционной шины и для генераторов; устройство контролирует, чтобы сумма всех токов на шине или генераторе и на выходе из них была равна нулю. В случае неисправности возникает чистый ток, и срабатывает дифференциальное реле.

Чувствительный к частоте

Чувствительные к частоте реле — это реле защиты и реле контроля с возможностью понижения частоты, повышения частоты и дифференциальной частоты. Изменения частоты обычно связаны с подаваемой мощностью. Мощность от энергетической компании вряд ли изменится, однако, если энергия вырабатывается на месте с помощью инвертора, системы резервного типа или альтернативной энергии, более вероятно, что возникнут проблемы с частотой. Частота важна, потому что многие электронные устройства полагаются на нее для определения времени.Например, скорость асинхронного двигателя переменного тока зависит от частоты. Увеличение или уменьшение частоты может привести к увеличению или уменьшению мощности двигателя, что вызовет проблемы в производственном процессе. Частота в конечном итоге зависит от генератора и от того, как быстро он вращается, или, в случае инвертора, от схемы синхронизации в инверторе.

Реле понижения частоты реагирует на уменьшение частоты переменного электрического входного сигнала.
Реле повышения частоты реагирует на повышение частоты. Они подпадают под категории реле мгновенного действия и реле максимального тока с выдержкой времени.
Дифференциальная частота Реле реагируют на разницу между входящей и исходящей частотами, связанную с защищаемым устройством.

Справочная таблица реле защиты

Защита от замыканий на землю (GFP)
Тип	Система	Типичные области применения
Реле замыкания на землю	Незаземленный переменный ток	Системы управления постоянным током, системы зарядки аккумуляторов, транспортные системы
Реле замыкания на землю	Незаземленный переменный ток	Старые производственные объекты
Реле замыкания на землю	Незаземленный переменный ток	Старые производственные объекты
Реле замыкания на землю	Постоянно заземленный переменный ток	Производители, компании по аренде и пользователи надежно заземленных генераторов
Реле замыкания на землю	Постоянно заземленный переменный ток	Двигатели, генераторы, насосы, оросительные системы, нагревательные кабели, нагреватели с SCR, Оборудование для производства полупроводников
Сопротивление заземления (RG)
Тип	Система	Типичные области применения
Реле замыкания на землю	Сопротивление заземленного переменного тока	Системы с заземлением через сопротивление
Реле замыкания на землю	Жестко заземленный или заземленный через сопротивление переменного тока	Питатель или защита нагрузки, двигатели, генераторы, насосы, нагревательный кабель, регулируемые приводы
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах среднего напряжения для снижения опасности дугового разряда
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах низкого и среднего напряжения для уменьшения опасности дугового разряда и простоев
Защита двигателя (MP)
Тип	Система	Типичные области применения
Базовый двигатель Реле защиты	Системы переменного тока	Защита от замыканий на землю и Контроль изоляции двигателей
Стандартный двигатель Реле защиты	Системы переменного тока	Небольшие двигатели, требующие дополнительной защиты (обычно <75 л.с.)
Стандартный двигатель Система защиты	Системы переменного тока	Премиальная защита для двигателей малого и среднего размера (> 50 В)
Реле усовершенствованной защиты двигателя	Системы переменного тока	Малогабаритные двигатели для ответственных применений и двигатели среднего размера для стандартных применений (обычно> 100 л.с.)
Усовершенствованный двигатель Реле защиты	Системы переменного тока	Двигатели большего размера, требующие максимальной защиты (обычно> 500 л.с.)
Комплект дооснащения	Системы переменного тока	Заменяет GE Multilin 169, 269 и 369
Реле защиты насоса	Системы переменного тока	Двигатели для погружных насосов и технологических насосов
Защита фидера (FP)
Тип	Система	Типичные области применения
Реле защиты фидера	Системы переменного тока	Распределительные цепи среднего напряжения
Дополнительный мониторинг (SM)
Тип	Система	Типичные области применения
Монитор наземной проверки	Жестко заземленный или заземленный через сопротивление переменного тока	Электростанции с берега на судно, насосы, краны, погрузочно-разгрузочные работы
Монитор сопротивления	Сопротивление заземленного переменного тока	Системы с заземлением через сопротивление
Монитор изоляции	Системы переменного / постоянного тока	Системы в суровых условиях окружающей среды, таких как пыль, влажность, вибрация или воздействие коррозионных материалов

Схема адаптирована из Littelfuse

Критерии эффективности

Технические характеристики

Важные характеристики датчиков и измерений, которые следует учитывать при поиске реле защиты и реле контроля, включают:

Диапазон измерения напряжения — Диапазон измерения напряжения применяется к реле мощности (фазы), напряжения, напряжения / частоты и параллельного (синхронного) измерения.
Диапазон измерения тока — Диапазон измерения тока относится к силовым (фазным) и токовым реле.
Диапазон линейного напряжения — Диапазон линейного напряжения относится к реле измерения мощности (фазы).
Режим линейного напряжения — (между фазой или фазой в нейтраль)
Диапазон измерения частоты — Диапазон частот, на которые может воздействовать реле. Типичные частоты — 50 Гц, 60 Гц или 400 Гц.
Диапазон напряжения питания
Рабочая температура — важный параметр окружающей среды.Это полный требуемый диапазон рабочих температур окружающей среды. Это представляет собой пределы температуры окружающего воздуха.

Дополнительные функции

Другие защитные функции включают:

Временная задержка — Временная задержка, при которой реле может иметь различные временные функции, такие как задержка с момента обнаружения неисправности до отключения или задержка времени, необходимая для сброса. Задержка устанавливается на основе времени устранения неисправности или времени повреждения двигателя. Существует пять различных версий, определяемых крутизной характеристик максимальной токовой защиты с выдержкой времени: с независимой выдержкой времени, умеренно инверторные, инверсные, очень инверсные, крайне инверсные.

Изображение предоставлено: xnet.rrc.mb.ca

Синхронная проверка — Синхронная проверка предназначена для двух источников питания, таких как два генератора или генератор и настенная розетка, когда при соединении или переключателе между ними оба будут подключены одновременно. Этот тип реле будет проверять выравнивание фазы, чтобы пользователь мог выполнить это переключение.

Особенности

Общие характеристики защитных реле и реле контроля включают:

Программируемая выдержка времени — Реле имеет функцию программируемой выдержки времени.
Автоматический сброс — Реле автоматически сбрасывается после восстановления нормальных условий.
Визуальные индикаторы — Реле имеет визуальный индикатор, такой как светодиод, для определения различных состояний системы.
Элементы управления с фиксацией — Реле используются для приложений с фиксацией (например, контроллеры пределов фиксации). Защелки сохраняют последнее определенное состояние перед отключением питания. Если защелка не включена, система должна быть спроектирована для обеспечения отказоустойчивости или приемлемого режима ожидания в случае потери питания контроллера.

Стандарты

BS EN 50216-3 — Арматура силового трансформатора и реактора — Часть 3: защитное реле для герметичных жидкостных трансформаторов и реакторов без газовой подушки

IEEE C37.113 — Руководство по применению реле защиты в линиях передачи

MIL-PRF-32484 — Защитные реле и приспособления, вакуумные выключатели среднего напряжения

Ресурсы

Слева, Энтони Ф. Принципы защитных реле.Бока-Ратон: CRC, 2009. Печать.

Ван Кортланд Уоррингтон, Альберт Р. Защитные реле: их теория и практика. Том 2 . Лондон: Chapman & Hall, 1978. Печать.

Steven Engineering — Реле обрыва фазы

Изображение кредита:

Grainger | Phoenix Contact США | Ньюарк element14 | GE

Прочтите информацию о защитных реле и реле контроля, предоставленную пользователем

Однофазные реле контроля напряжения — Новатэк Электро

Однофазные реле напряжения предназначены для защиты однофазных нагрузок от недопустимых колебаний сетевого напряжения.Они оснащены широким диапазоном настроек, включая настройку задержки включения для защиты холодильного, компрессорного оборудования и оборудования для кондиционирования воздуха.

Однофазные реле напряжения

Однофазные реле напряжения — это устройство, предназначенное для эффективного автоматического регулирования напряжения и защиты (отключения) такого оборудования, как бытовая техника и другие устройства в домах и офисах. Этот процесс требуется, когда напряжение отклоняется от заданных значений.

Реле напряжения (однофазное) выполняет только функцию защиты от перепадов напряжения.При износе питающей сети, не выполняется правильное распределение однофазных нагрузок (из-за низкой квалификации обслуживающего персонала), а также при «нулевом» отключении или любой другой аварийной ситуации в электросети устройство выполняет «защиту потребителей». »Путем обесточивания во избежание выхода оборудования из строя.

В каких случаях требуются реле напряжения?

Компания «Новатэк-Электро» — успешный производитель электротехнической продукции, в том числе современных устройств для снижения перенапряжения.

Наши рекомендации по реле напряжения, которое Вы можете приобрести, разместив заказ прямо на официальном сайте Компании, выбор определяется следующими позициями:

При защите от скачков напряжения в квартире, где отключен нулевой провод. сбой — явление частое, уместно. В этом случае однофазное реле напряжения для бытового использования станет спасением бытовой техники, так как при «нулевом» отключении некоторые фазы имеют опасное повышение напряжения до 380 В, а многие устройства, подключенные к сети, просто выходят из строя. вышел из строя.
В случае трех фаз в доме после нескольких однофазных «потребителей» с включением большой мощности может возникнуть дисбаланс фаз, что приведет к падению напряжения на наиболее нагруженной фазе; в таком случае для защиты от скачков напряжения лучше приобрести несколько реле однофазного напряжения. Это поможет защитить оборудование, подключенное к фазе с недопустимыми параметрами, и отключение не будет выполняться на остальных фазах, где напряжение соответствует требованиям.
Если установка реле напряжения для всей квартиры невозможна, реле напряжения штепсельной розетки поможет защитить электроприборы, автоматически отключив подключенное оборудование в случае недопустимых отклонений напряжения и возобновив работу устройств в нормальном рабочем состоянии.

Как правильно выбрать защиту от скачков напряжения

Аварийных и других ситуаций скачков напряжения в сети можно избежать, подключив оборудование к сети через штепсельное реле напряжения или установив реле напряжения на DIN-рейку во входном автоматическом выключателе.

При покупке устройства стоит учитывать запас мощности на 20-30% больше предельно допустимой мощности нагрузки. Проще говоря, если автоматический выключатель рассчитан на 25 А, выбор реле напряжения должен быть не менее 32 А.

Более подробную информацию об однофазных устройствах для защиты от скачков напряжения см. В продукции нашей компании в соответствующем разделе сайт, а также свяжитесь с нашими менеджерами.

Заявление о качестве Новатэк-Электро

Продукция Новатэк-Электро представлена во многих странах мира, а это означает, что разработанные нами устройства востребованы и конкурентоспособны.Приобретая нашу продукцию, вы получаете сертифицированный товар с гарантией до пяти лет.

Мы работаем с розничными покупателями, продаем товары оптом и через дилеров. Условия продажи и доставки будут выгодными и доступными для каждого нашего покупателя.

Вы можете приобрести следующие типы реле однофазного напряжения, каждое из которых имеет свой тип подключения:

Volt Control, серия вилка-розетка — устройство работает, подключая его к розетке, и используется для защитить отдельную бытовую технику или группу «потребителей»;
Volt Control (для установки в плату электроснабжения) — это устройство с широким диапазоном настроек, предназначенное для защиты не только отдельного прибора, но и устройств по всей квартире, в доме, на промышленных объектах.Он устанавливается на стандартную DIN-рейку в плате блока питания.

Как подключить монитор напряжения

Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10-го калибра … не может быть подключенным к выключателю на 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой… 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 ампер
Southwire электроинструменты

желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена на 20-амперный выключатель, но не выключатель на 15 ампер / используйте провод 12 га.
… нельзя подключать к выключателю на 30-40 ампер. 1

Желтый / калибр # 12 провод, с массой … 20 ампер. Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 ампер
12-3 / 20 А

НМБ — домашняя проводка
УФ — подземная
Рулоны из многожильного провода
HOOK UP провода

Белый 14 калибр 15 ампер
120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер.Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей … 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная

Нет металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травма от шока.

Бронированный стальной трос можно использовать как заземленный связь, и защитит провода от повреждений. Металл может быть возбужден от нарушение изоляции.

Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
Неметаллический гибкий кабелепровод
Power хлыст
Бронированный кабель
Southwire резак для бронированного кабеля
Pull ящики

Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но нарушение изоляции, отсутствие правильного заземления, заземленной нейтрали, отсутствия GFCI, несоответствия проводка, генератор работа без автоматического переключателя, и другие проблемы по-прежнему представляют опасность к любой, кто работает на электроэнергии… даже когда выключатель выключен.

Купить:
Электрик комплекты инструментов
KLEIN TOOLS
Инструменты комплекты
IRWIN инструменты
KNIPEX

Телефон кабельный нож
Low Кронштейн для крепления напряжения для телефона

600 вольт 12 га Многожильный провод или провод THHN подходит для кабелепровода. с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска … перегрева вызывая растопыренные пряди …. которые отслаиваются … и начинают дугу.Подключите многожильный провод к короткому куску сплошного медного провода и прикрепите сплошной к винтовой клемме.

Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Область применения

Виды и классификация

Преимущества и недостатки устройства

Принцип работы реле контроля напряжения

Технические характеристики

Как читать маркировку

Анализ производителей

Схемы подключения реле контроля напряжения

Пошаговая инструкция по установке

Аналоги

Распространенные ошибки

принцип работы и нюансы подключения

Зачем нужно регулирующее напряжение реле

Разновидности устройства РКН

По типу исполнения и габаритам

По базе и дополнительным функциям

Что лучше: стабилизатор vs реле

Схемы подключения РКН

Выводы и полезное видео по теме

Как подключить реле напряжения? Инструкция по подключению реле напряжения

Схема подключения реле напряжения

Как подключить реле контроля напряжения.

Классификация защитных реле напряжения

Материалы:

Необходимый инструмент:

Установка реле напряжения своими руками

назначение, принцип работы, схема подключения

Зачем нужно реле напряжения

Что делает реле напряжения

Принцип работы реле напряжения

Что обозначается на корпусе

Сколько нужно реле контроля напряжения для квартиры

Однофазный ввод

Трёхфазный ввод

Схема подключения реле напряжения

Основные характеристики при выборе

Токовая нагрузка

Количество фаз

Способ управления

Способ индикации

Метод установки

Дополнительные возможности

Схема правильного подключения реле напряжения | ASUTPP

Что такое реле напряжения?

Как правильно подключить реле напряжения?

Реле контроля напряжения. Принцип работы и подключение

Оглавление:

Устройство и принцип работы реле контроля напряжения

Сфера использования и преимущества применения реле контроля напряжения

Разновидности реле контроля фаз и напряжения

Рекомендации по выбору реле контроля напряжения

Реле контроля напряжения: подключение и монтаж

Что такое реле контроля напряжения и где они используются?

Реле контроля напряжения для защиты от сбоев напряжения

102A

201 SP

201 СП ДПДТ

201 Реле напряжения

201A

201A AU

202

202 202 RP

250A

350

355

455

460 SP

460 реле напряжения

Реле напряжения 50R

601

601 CS D P1

DLM

HLM

HLVA

KVM

PLM

PLMU

PLR

PLS
