Как правильно подключить автоматы в электрическом щите

Автоматические выключатели, в быту называемые автоматами, являются устройствами коммутации и защиты в электрических цепях. Чтобы в полной мере задействовать защитные функции, необходимо правильно выбрать и подключить автоматы в электрическом щитке. Основными факторами при этом являются выполнение требований проекта, правильный подбор защитных коммутирующих аппаратов по номинальным токам, применение кабелей и проводов достаточного сечения, величины и типа изоляции.

Содержание

• 1 Проектирование
• 2 Выбор коммутационной аппаратуры
• 3 Выбор проводов и кабелей
• 4 Подключение автоматов в щитке

Проектирование

Необходимость подключения автоматов в электрощитах возникает с случаях

• нового строительства,
• замены старой проводки,
• модернизации электросети,
• добавления новых потребителей,
• выполнения ремонтных работ.

При новом строительстве, если его ведёт строительная организация, вопросы проектирования, подключения и сдачи объекта надзорным органам решает она. Если работы ведутся в индивидуальном порядке, лучше всего начинать с проекта. Сделать его может специализированная организация, либо застройщик самостоятельно, при наличии соответствующей квалификации. Наличие проекта или даже выполненного от руки эскиза, позволит наглядно увидеть, какие потребители окажутся на линиях, сколько их будет запитано от каждого автомата щитка. Эти сведения нужны для оценки величины нагрузки, правильного определения количества автоматов и номиналов защиты.

На этапе проектирования желательно предусмотреть раздельные линии питания сильноточных, и слаботочных цепей, например таких, как розетки и освещение. Современное освещение характеризуется крайне низким энергопотреблением, в то время как токи в линиях, питающих розетки достигают десятков ампер. По этой причине защита, настроенная на 10-16А, будет плохо работать с освещением в квартирах. Несмотря на некоторое увеличение количества необходимой коммутационной аппаратуры, такая схема обеспечивает лучшую безопасность.

Выбор коммутационной аппаратуры

Не стоит ориентироваться на применение дешёвых коммутирующих устройств без защитных функций, таких как пакетные переключатели. Без защитного отключения, в случае перегрузки или короткого замыкания, возможно возгорание проводки.

Задача автомата не допустить превышения тока в линии и её нагрева проводов до опасных значений. Поэтому номинал токовой защиты коммутирующего устройства выбирается таким, чтобы выполнить автоматическое отключение при превышении максимального тока в линии. Одновременно он должен выдерживать номинальную токовую нагрузку всех подключенных потребителей.

При выполнении ремонтных работ следует устанавливать автоматы с таким же номиналом и характеристикой, как и заменяемые.

При замене старой проводки, или модернизации электросети нужно учитывать наличие и расположение мощных потребителей типа:

• стиральной или посудомоечной, машины;
• электрического бойлера;
• всевозможных обогревателей;
• теплых полов.

Исходными данными при выборе номинала токовой защиты являются сечение проводника питающей линии и максимальный потребляемый ток. При использовании медных проводов максимальный ток в линии составляет ориентировочно 10А на 1 мм² . Например, медный проводник сечением 2,5 мм

2 выдерживает ток I _max = 25А. К линии подключена стиральная машина с номинальным потребляемым током I _ном = 10А. Следует выбрать автомат с током срабатывания защиты I _защ в интервале I _ном ≤ I _защ ≤ I _max. Внутри допустимого диапазона лучшим вариантом будет выбор номинала I _защ ближе к потребляемому току, чем к максимальному. То есть, в данном примере лучше использовать выключатель на 10-12А.

Выбор проводов и кабелей

При выборе питающих проводов и кабелей следует руководствоваться данными о

• материале проводника;
• сечении токопроводящей жилы;
• типе изоляции;
• области применение.

При выборе материала проводника между медью и алюминием предпочтение следует отдать медным проводам. Сечение токопроводящей жилы должно выдерживать максимальный ток, который для меди составляет 10 А на 1 мм

2. Сечение алюминиевых проводов следует выбирать с коэффициентом 1,4 относительно медных, или из расчёта 7А на 1 мм² .

Изоляция должна быть рассчитана на используемое напряжение. При наличии в обозначения кабеля маркировки негорючести «нг» и низкого дымовыделения «LS» или «HF» лучше выбрать именно такие провода.

По условиям применения проводниковая продукция разделяется на уличное, внутреннее применение, сигнальные и силовые кабели. Кроме того существуют специальные исполнения изоляции для высоких температур и влажных помещений.

А если вам нужны средства защиты от поражения тела электрическим током, то советуем приобрести их в интернет-магазине epz.su напрямую от производителя.

Подключение автоматов в щитке

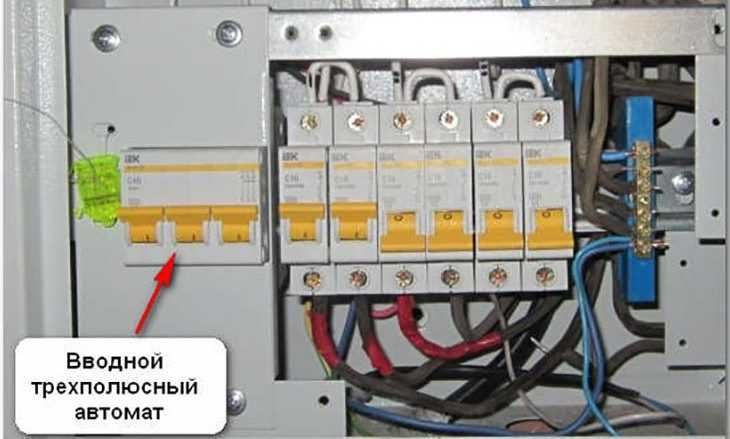

Подключение входящей питающей линии, как правило, производится сверху.

Отходящие линии располагаются снизу. В однофазной сети активным является фазный провод, его подключают к верхним зажимам всех автоматов параллельно.

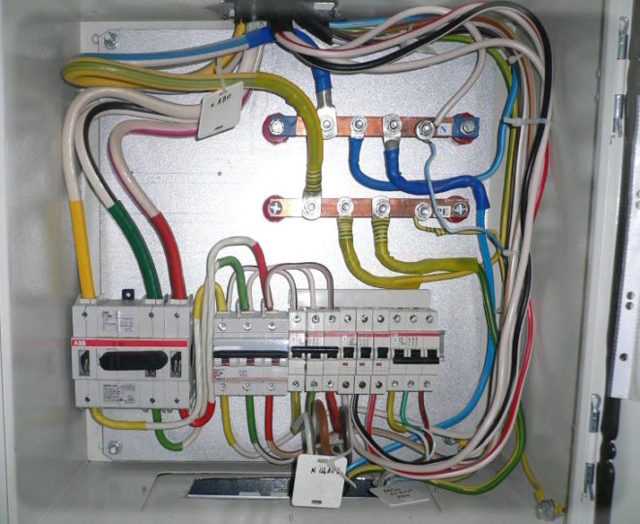

При наличии трёхфазной сети все три фазных провода распараллеливаются на каждый выключатель. Хорошим решением будет промаркировать фазы различным цветом, или буквами, например, A, B, C, и выполнить расключение, соблюдая порядок чередования фаз.

Нулевой и заземляющий провода присоединяют к отдельным клеммным соединителям внутри щитка.

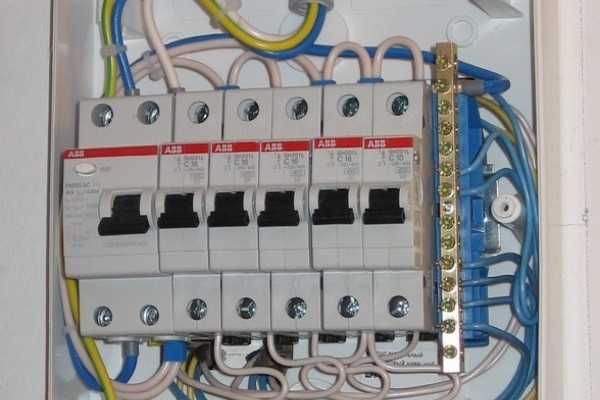

Для распределения питания от входящего фазного провода к каждому коммутирующему устройству применяют проволочные перемычки или специальный гребешковый соединитель.

Важно постараться обеспечить равномерную загрузку автоматов. С этой целью отходящие линии нужно сгруппировать так, чтобы подключенные к ним потребители обладали примерно равной мощностью. Если оказалось так, что несколько мощных нагрузок оказались на одной линии, придётся увеличить номинал токовой защиты, а лучше проложить дополнительную линию питания и разделить нагрузку на два автомата.

Критичные к электропитанию потребители, такие как системы отопления, водоснабжения, желательно подключать к отдельному выключателю. В случае проведения работ, связанных со снятием напряжения, такой подход позволит проводить работы без отключения жизненно важных систем.

Конструкции проводных зажимов бывают винтовые, с хомутом или под шайбу. В зависимости от типа зажима может потребоваться оконцевание проводов специальными опрессовываемыми гильзами или кабельными наконечниками.

Категорически не рекомендуется:

• соединять вместе медные и алюминиевые провода;
• в одном зажиме зажимать одножильные провода различного сечения;
• завышать номинал токовой зашиты.

Надежно соединять алюминиевые и медные провода возможно с применением специальных алюмо-медных опрессовываемых гильз или зажим через разделитель,  не допускающий их прямого контакта.

При зажиме проводов различного сечения существует риск недостаточно плотного контакта провода меньшего диаметра. Как вариант можно выполнить соединение пайкой или опрессовкой в гильзе, после чего зажать  к клемме.

Спустя 2-3 месяца после монтажа рекомендуется проверить плотность затяжки винтовых соединений, ослабленные подтянуть.

Как собрать распределительный щиток: видео

Читайте также:

• Все правила и технические нормы установки электросчетчиков
• Группы допуска по электробезопасности — все виды и порядок присвоения
• Можно ли установить стабилизатор напряжения до счетчика

Подключение автомата в распределительном щите

Очень часто выполняем мелкий ремонт, и может возникнуть необходимость подключения автомата в распределительном щите. Будь то подключение нового, или замена старого автомата, в данной статье мы расскажем детально об этом процессе.

Питание автомата: сверху, или снизу

Внимание!

Если Вы не обладаете необходимыми навыками работы с электричеством, то лучше доверить работу профессионалам. Электричество не прощает ошибок. А верный алгоритм подключения будет полезно знать при приеме работы электрика.

Начнём с первого важного момента подключения автомата: с какой стороны питание должно подходить к автомату.

Согласно ПУЭ пункт 3.1.6, подключение в случае одностороннего питания должно осуществляться к неподвижным контактам. Это требование лишь условно можно отнести к современным автоматам, в которых допустимо подключение как снизу, так и сверху.

Подводка питания к автомату всегда осуществляется сверху. Исключения допустимы только в случае невозможности подключить по-другому.

Важно! После отключения автомата нужно взять мультиметр и лично убедиться что, подводка питания произведена сверху.

Подключение одножильного провода к автомату

Изоляция жилы

С одной стороны, всё просто: зачистил – вставил – затянул. Но, не смотря на кажущуюся простоту, здесь легко наделать ошибок. И первая из них — это случайное зажатие изоляции жилы.

Данная ситуация неприятна тем, что будет либо полностью отсутствовать контакт. В ином варианте, контакт будет слабым, а протекание нагрузки нагреет это место до результата, указанного на картинке ниже:

Как видите, такая вроде бы простая ошибка крайне чревата — может дойти до пожара. В работе с электричеством необходимо быть внимательным, соблюдать правила и, в данном случае, следить, чтобы жила жила длина зачистки жилы была достаточной и чтобы затягивалась только оголённая часть проводника.

Провода разного сечения нельзя зажимать

Чаще всего мы соединяем не один автомат, а несколько. В таких случаях, лучше воспользоваться специальной серией автоматов и специальными соединительными гребёнками.

Однако, в большинстве проектов и соединении автоматов, используют перемычку.

Важно! Главное при подобном соединении, чтобы соединяемые провода и провод, по которому подводится питание, были одного сечения!

В противном случае, может произойти следующее:

При затяжке клеммы, провод большего сечения будет зажат хорошо, а провод меньшего сечения максимум — слегка прихвачен. Как следствие — надёжного контакта не будет.

Это значит, что при протекании нагрузки в месте плохого контакта будет сильный нагрев, который может привести к воспламенению.

Увеличение площади контактов

В большинстве случаев любой электромонтер просто зачистит провод, вставит его в автомат и затянет. Это приемлемо и правильно. Но, чтобы контакт получился более надежным, следует воспользоваться следующим лайфхаком. Сделаем вот такую петельку:

Как следствие, будет дополнительно увеличена площадь контакта и снизится переходное сопротивление, а значит, соединение будет более надежным!

Как правильно подсоединять многожильные провода к автомату

Чтобы правильно подключить многожильный провод, недостаточно просто зачистить проводник и зажать его в автомате. Надёжный контакт так реализовать не получится. Ещё и велика вероятность повредить многопроволочную жилу контактами автомата.

Верный вариант: это предварительный обжим жилы специальными наконечниками типа НШВИ. Для того, чтобы сделать перемычку из гибкого многожильного провода, необходимо использовать специальные наконечники НШВИ-2.

Некоторые специалисты могут возразить и сказать, что можно просто облудить концы гибкого провода и зажать их в автомате. Мы против такого типа подключения и вот почему:

Безусловно, первое время такое подключение будет достаточно надёжным, но беда в том, что у припоя есть свойство «течь» со временем, и данный процесс ускоряется при росте нагрузки на месте соединения.

При таком типе соединения нужно чаще выполнять протяжку контактов. А кто занимается этим в частном секторе? Практически никто.

Это значит, что пропаянный гибкий проводник может потечь. Это приведет к нагреву места контакта и, как следствие, к оплавлению изоляции, короткому замыканию и даже пожару!

Потому, лучше применять исключительно обжим, а не использовать пропайку при подключении гибких проводников к автомату.

Вот таким образом можно грамотно подключить автомат в распределительном щитке, а зная алгоритм действий еще и проконтролировать работу нанятого специалиста.

Другие полезные советы:

Автоматические выключатели: 4,5кА, 6кА или 10кА. Какие выбрать?

Системы заземления: виды и применение.

Автоматы ABB. Отличия в сериях. Плюсы и минусы

Правила заземления: 5 тонкостей из ПУЭ.

Обратитесь к специалистам xiot.ru и мы разработаем для Вас детальный проект любой сложности.

Приобрести оборудование автоматизации Вы можете в нашем магазине xiot-shop.ru

Больше полезных советов, обзоров, интересных статей, оборудования умных домов и новостей о нём Вы можете найти в Яндекс Дзен, Ютубе и  Инстаграм.​

просмотров: 1 481

Как подключить автоматы в щитке: способы монтажа, схема, инструкция | vseznayko.com.

ua

Установить электрощит своими руками при минимальных знаниях электропроводки и электричества вполне реальная задача. Нужно просто подробно и внимательно изучить инструкцию по подключению автоматов в РУ и делать все строго по ней.

Самое страшное, что может произойти при неправильном обрыве проводов, это короткое замыкание, которое может привести к самым нежелательным последствиям. От этих последствий, по идее, должен был избавиться общий автомат, который должен быть в цепи до того, как будет смонтирован щиток.

Если речь идет о панели пола городского дома или индивидуальной, расположенной в квартире, то настоящим защитником будет автоматический выключатель. Это может быть трехфазный выключатель или однофазный — все зависит от схемы электропроводки в доме.

Все сложнее при работе с электропроводкой частного дома. В этой ситуации вас должен защитить пулемет, расположенный в трансформаторной будке, от которой к вам протянута линия. Иногда встречаются промежуточные трансформаторы, которые можно увидеть на опорах в сельской местности. Их часто дополняют защитными предохранителями, предотвращающими выход трансформатора из строя при авариях на линии.

Но если точно знать правила автоматического подключения в щите, аварий можно избежать. При этом вам предстоит единственная неприятная и несколько опасная работа — подключить собранное устройство «на горячую», то есть к проводам, под напряжением. Или нужно будет вызывать электричество, которое снимет напряжение с линии, при монтаже.

Но сначала давайте разберемся с этапами установки и подключения.

Заземляющее устройство

Во многом электрическая схема щита пола зависит от дома. Обычно в частном доме, если не планируется подключение таких мощных устройств, как трехфазные котлы, то заводят однофазную линию. Это два провода: ноль и фаза. Во внутренней разводке принято фазный провод разводить жилой в коричневой изоляции, а нулевой — в синей.

Если провод трехжильный, то третья жила обычно окрашивается в желтый цвет с зеленой полосой. Этот светлый проводник используется для заземления. Никогда не заводится в пулемет внутри щита. Заземляющий проводник должен быть сплошным, поэтому в распределительных устройствах применяют специальные токопроводящие прокладки, которые устанавливают рядом с машинами, чтобы провести через них заземляющий проводник и безопасно вывести на тот этаж, где он соединяется с заземляющей шиной. Обычно это или первый этаж, или цоколь, или цокольный этаж.

Как подключить фазный и нулевой провода

Фазовый провод должен быть подключен к автоматическому выключателю. Нулевой проводник не всегда должен проходить через автоматический выключатель, но бывают случаи, когда рекомендуется использование двухполюсного автоматического выключателя, и тогда фаза проходит через него, а ноль — каждый провод через свой участок.

Одновременное отключение фазы и нуля оправдано, особенно в тех случаях, когда в дом или нежилое помещение вводится трехфазное напряжение. В таких ситуациях больше риск того, что одна из фаз может закрыться нулем. Это режим короткого замыкания, на который должен реагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет работать, возникнет перенапряжение в двух других фазах. То есть вместо собственно 220 В у всех может быть 380 В — это разница напряжений между двумя фазами при обычном трехфазном соединении.

Ни один бытовой прибор не рассчитан на это напряжение, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность перегрева. Там, где маломощный прибор сразу перегорит предохранитель, мощное оборудование еще какое-то время «выдержит» большую нагрузку, а за это время может выйти из строя импульсный блок питания или трансформатор. Поэтому такую ​​технику, как бойлеры, посудомоечные и стиральные машины, лучше защитить двухполюсными машинами, которые перерезают сразу две цепи.

Имейте в виду, что перекос фаз вреден для источника, питающего здание. Генератор, трансформаторная будка, подстанция — все это скоро придет в негодность. Для таких целей существуют специальные трехфазные автоматы, которые при большом перекосе или аварии на одной из фаз могут отключить сразу все три фазы. Для более ответственных цепей рекомендуется подключать четырехфазный автоматический выключатель, обесточивающий также и нулевой провод.

Монтаж щита с автоматами

Итак, рассмотрим несколько вариантов.

1. Первый вариант. Необходимо сделать устройство в доме, где намотаны все три фазы. В основном это дома с лифтами. Специалисты-электрики рекомендуют использовать все три фазы для разных квартир. Поэтому вводная машина будет трехфазной. Как правило, входные автоматы обычно устанавливаются в панели слева вверху. От него уже будут расходиться провода по квартирным автоматам. Если к плате подключены три квартиры, лучше всего запитать каждую квартиру своей фазой: так мы не рискуем перегрузить какое-либо из плеч. Далее нам нужно выяснить, какое подключение к электросети в каждой из квартир.
2. Второй вариант — распределение помещений. В старых домах проводка обычно делилась на две части: осветительную и розеточную. Таким образом, на каждую квартиру приходилось всего две машины.

В современных домах попробуйте установить двухфазный автомат или хотя бы отдельный однофазный на «силовое оборудование». Оборудование, в свою очередь, можно разделить на следующие категории:

• стиральные машины;
• посудомоечных машин;
• плиты электрические;
• прочая мощная бытовая техника.

Для этого к устройству подводится отдельный провод, который обычно содержит ноль, фазу и землю. То есть на каждую квартиру приходится по три автомата и один заземлитель. Для розеток и освещения используются однополюсные автоматы, поэтому ноль придется подключать к специальным колодкам.

Например, можно рассмотреть однополюсный вариант подключения. Что это значит? То есть через автоматический выключатель будет проходить только фаза. У такого автомата один контакт для ввода фазы, другой – для вывода. Как известно, вводной контакт расположен вверху, а вывод — внизу.

Перед подключением необходимо убедиться по маркировке возле верхнего контакта, что он действительно предназначен для питания проводника. Для подключения этого провода — он должен иметь коричневую или черную изоляцию, он должен быть зачищен от этой изоляции на 7-10 мм. Провод вставляется в отверстие в верхнем торце станка и зажимается винтом, расположенным на передней части корпуса.

Выходной провод крепится аналогично с нижнего конца. Это именно тот провод, который входит в квартиру. Здесь тоже важно следить за маркировкой проводников, чтобы не случилось, что выключатель в люстре пробьёт ноль, а не фазу. То есть проводник, выходящий из автомата, для квартиры не должен быть нулевым. Пока в квартире нет электричества, перед входом в квартиру можно открыть ближайший выключатель и прозвонить от него провод тестера. Если тестер показывает проводимость, то этот провод внутри вашей квартиры отключен как фаза.

Однако подключение автомата в щитке может таить в себе еще один подводный камень: если на этаже выделяется не одна фаза, а хотя бы две, то их не следует путать, чтобы в квартире не было разницы между розетками и люстры 380 В! Сколько бы машин у вас не было в квартире, все должно быть подключено к одной фазе.

проводка

Опытные электрики используют небольшую хитрость, когда нужно подключить несколько автоматов и не ошибиться с вводным этапом. Для этого необходимо взять один проводник и зачистить на нем не только его окончание, но и сделать таким образом промежуточные зачищенные места, чтобы каждый из них мог соприкасаться с машиной.

В идеале, если автоматы стоят на DIN-рейке рядом друг с другом, то можно измерить эти расстояния, просто прикрепив проводник так, чтобы его переходная часть от одного автомата к другому образовывала петлю. Это позволит проводу выходить из корпуса вертикально.

Очищенное место должно иметь длину в два раза больше, чем на конце провода, т.к. из него нужно сделать маленькую петлю, которая должна соединить машину. На эту петлю нужно будет надеть термоусадочную трубку или плотно обмотать изолентой место, где заканчивается изоляция. Это придаст жесткости нашей проволоке.

Затем петлю необходимо вставить в контактное отверстие машины и крепко затянуть. Количество автоматических выключателей должно соответствовать количеству автоматических выключателей. Но мы будем уверены, что фаза разделена правильно — то же самое и для квартиры.

Немного о механике

Остался нерешенным вопрос о том, как правильно подключить автомат, как его установить. Если планируется новый щит, то, вероятно, придется сначала поставить туда DIN-рейку.

Каждый автоматический выключатель современной конструкции имеет специальный хомут для монтажа на той же рейке. Проходная имеет такое же крепление, какое используется для заземлителя. Кстати, защелка такого заземлителя выполнена не как отдельный пластиковый элемент, а как упругая часть корпуса. Это очень удобно, так как нет риска потерять мелкую, но очень важную деталь.

Если не удается найти сквозной элемент, то заземление можно выполнить скруткой. Впрочем, для верности провода можно спаять паяльником и надеть в качестве изоляции термоусадочную трубку. Это вполне оправдано. Не забывайте, что в щитах еще «гуляют» фазные и нулевые проводники. При отсутствии термоусадочной трубки вполне можно использовать изоленту. Это будет не меньшей защитой от любых неожиданностей.

Кстати, это надо иметь в виду, как и соединение, и даже заземление нельзя сделать так, чтобы скрутить между собой медный и алюминиевый провода. Эти два металла образуют гальванические пары, что приводит к их окислению и нарушению проводимости между ними. Если окажется, что соединить их через втулку или колодку со стальными контактами невозможно, то можно припаять каждый из проводов и аккуратно пропаять соединение.

Горячие работы

Частые случаи и ситуации, выполнение работ по подключению автоматов в форс-мажорных ситуациях. Прекрасным примером такой сложившейся ситуации является перегорание или выход из строя машины. Чаще всего приходится подключать новый автоматический выключатель тогда, когда щит находится под напряжением. Что нужно знать для такой работы?

1. Первое правило — не паниковать и не спешить.
2. Второе правило — использовать специальную отвертку-индикатор.

Рассмотрим все подробно. Если нет возможности выключить подъездную панель, то от автомата «жертвы», то нужно выполнить следующие шаги:

1. Убрать питание, то есть отключить от него входной провод.
2. Носите солнцезащитные очки, для защиты глаз от искр, электрозащитные резиновые перчатки.
3. Вооружитесь индикаторной отверткой и обычной отверткой с изолирующей ручкой.
4. Для одежды с короткими рукавами наденьте на нее что-нибудь с длинными рукавами.
5. Теперь осторожно, не прикасаясь к каким-либо металлическим предметам в щитке, так как при аварии на них может «сесть» фаза, откручиваем одной рукой ходовой контактный винт, другой рукой вынимаем провод и загибаем так, чтобы он не прикасайтесь к любой металлической поверхности.

Запрещается брать этот провод за оголенную часть!

Искры во время такого отключения являются нормальным явлением. Просто провода нужно отрывать от контакта уверенно и быстро на расстоянии, которое не пробивает искра.

Перед тем, как что-то подключить, нужно взять индикаторную отвертку и исследовать части щита на предмет наличия напряжения относительно квартиры. Если нет, то можно установить и подключить новую машину.

Если на распределительное устройство поступает несколько фаз, Конечно, их тоже можно отключить. Однако это приведет к тому, что вы оставите соседей без электричества. Поэтому подключение нового выключателя придется выполнять с учетом того, что в щитке есть еще одна-две фазы.

Проводник питания цепи, который вы так умело отключили от поврежденной машины, с любой другой фазой или с нулем приведет к перенапряжению и настоящему фейерверку искр, от которых на всякий случай следует защитить одежду и очки.

Что вам нужно, партнер

Как известно, при работе с электричеством необходимо соблюдать так много мер предосторожности, насколько это возможно. Еще один дельный совет от специалистов – ремонт ЛЭП делать вместе с напарником.

Человек, избранный на эту роль, возможно, ничего не поймет в электрических схемах. Однако он должен четко знать, что делать, если кто-то находится под напряжением: дернуть человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.

Ту куртку, которая надевается, желательно предварительно расстегнуть для защиты рук перед подключением к распределительному щиту. Это жизненно важно. Дело в том, что сзади образуется свободная часть, за которую можно потянуть человека в случае удара током. Партнеру будет удобно его захватить. Ваш партнер также должен помнить, как вызвать скорую помощь или спасательную службу.

Помощь напарника может оказаться неоценимой в этом случае, когда щит расположен высоко. Он сможет подать или получить инструменты. Таким образом, вам не придется постоянно спускаться и снова подниматься с табурета или лестницы.

Безопасность превыше всего

Подводя итог всему вышесказанному, надо сказать, что никогда нельзя забывать о безопасности при работе с электричеством. Пренебрежение хотя бы одним из них может привести к серьезным проблемам со здоровьем, а иногда и к летальному исходу.

Люди, плохо изолированные от земли и при прикосновении могут задеть фазу. Электричество пройдет через все тело и уйдет в землю. Довольно часты случаи, когда человек умирает от действия электричества, прошедшего через сердце.

Заземляющий провод безопасен, и его можно безопасно поднять. Но тут нужно делать это с осторожностью и заранее проверять на отсутствие обрывов проводки и электрощита.

Поэтому для работы с электрическими проводами необходимо приобрести спецодежду, прорезиненный инструмент и использовать изоляционные материалы.

Видео: как выбрать и собрать распределительный щит

Назначение заземляющего провода в экранированных кабелях

Заземляющий провод – это оголенный многожильный провод, переплетенный с фольгой внутри экранированных кабелей. Этот провод играет важную роль в облегчении работы кабеля. Давайте посмотрим, как заземляющий провод помогает улучшить характеристики и функционирование экранированных кабелей:

1. Обеспечение эффективного заземления

Заземляющий провод обеспечивает непрерывное низкоомное соединение с металлическим экраном кабеля, что обеспечивает очень эффективное заземление.

Провод остается в контакте с металлической стороной экранирующей ленты по всей длине кабеля. Это помещает заземляющий провод в идеальное положение для подключения экранированного кабеля к клемме заземления.

Для кабеля это означает, что он эффективно защищен от скачков напряжения, неизбежно возникающих время от времени. Любое избыточное электричество находит путь через заземляющий провод в землю, не причиняя вреда машинам, подключенным к проводу.

2. Удаление нежелательных электрических помех

Металлический экран кабеля может быть действительно эффективным только в том случае, если есть способ замкнуть его цепь внутри кабеля. Заземляющий провод является важной частью завершения этой цепи, что в конечном итоге позволяет перенаправить нежелательные электрические помехи на землю.

Этот тип электрических помех может привести к серьезному повреждению электрооборудования, если его не контролировать. На видеоизображения влияет шум, они выглядят размытыми или с полосами по всему экрану. Звук может включать жужжание и гудение. Целые цифровые сети могут быть затронуты и принудительно отключены. Электрические измерительные приборы могут показывать неправильные показания. Приложения для сбора данных могут работать со сбоями, что приводит к разрывам в загрузках и потерям данных.

По всем этим причинам необходимо как можно полнее устранить электрические помехи, что достигается в экранированных кабелях с помощью заземляющих проводов.

3. Предотвращение реакции металлов

Луженые медные проводники обычно используются для изготовления заземляющих проводов. Этот тип оловянного покрытия предотвращает возникновение реакций между медной жилой провода и находящимся рядом с ней алюминиевым экраном.

Отсутствие такой реакции означает, что экранированные кабели можно использовать гораздо дольше. Часто, когда два реактивных материала помещаются рядом друг с другом внутри провода, сочетание тепла и электричества внутри провода может вызвать химическую реакцию, которая разъедает внутреннюю часть провода и сокращает его жизненный цикл. Экранированные кабели защищены от такого события благодаря составу заземляющего провода.

Зачем нужны дренажные провода Almor

Как видите, назначение дренажного провода в экранированных кабелях очень важно и является очень важной частью механизма, который делает экранированные кабели столь эффективными для защиты электрических приборов.

В вооруженных силах неисправный кусок проводки может стать разницей между успешной миссией и неудачной. У других поставщиков кабелей вы получаете проводку, произведенную за пределами США. Это означает, что кабель разработан без учета американских стандартов качества.

Такие кабели часто не соответствуют стандартам, потому что они не могут справиться с энергетическими потребностями США, которые часто значительно отличаются от требований других стран.
