Что стало причиной холодных батарей и шума в системе отопления

В статьях «Клиенты PRO» наши читатели и постоянные клиенты делятся своим опытом, интересными историями и полезными советами.



«Год назад я столкнулся с одной проблемой, и чтобы с ней справиться, мне пришлось проявить смекалку. Делюсь этой историей с вами, может быть, тоже пригодится вам в работе.

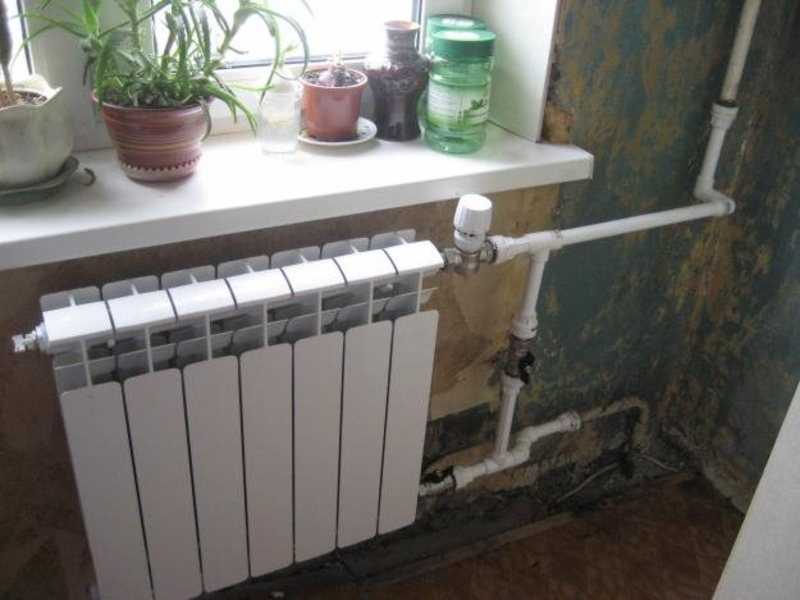

Позвонил заказчик и сказал, что у него появился гул и периодический стук в батарее. Договорились, что подъеду посмотреть. Приехал, заказчик объяснил, что летом строительная бригада делала у него дома капитальный ремонт «под ключ» с заменой сантехники, как санитарной, так и отопительной. А по осени, после запуска системы отопления, появился гул и периодический стук, хотя в прошлый отопительный сезон этого не было. И батареи хуже греют. Я стал осматривать — на первый взгляд все отлично. Однотрубная система отопления, как во всех домах постройки советских времен. Диаметры подводящих труб не заужены, байпас на месте, термостатический клапан с термоголовкой установлен правильно (параллельно полу) сверху на подающей трубе. Монтажные расстояния при установке радиатора соблюдены. Но действительно, радиаторы шумят, иногда слышно стук. Решил сначала промыть радиатор теплоносителем из системы, чтобы не снимать его лишний раз. Может, камень попал…

Снял термоголовку с термостатического клапана, достал запорную рукоятку и при помощи нее перекрыл клапан на подаче. Потом закрыл обратный кран на нижней трубе и открутил заглушку на радиаторе, чтобы слить теплоноситель. Слил воду — чисто. Приоткрыл запорную рукоятку, дал давление. Вода потекла грязная, с песком, но без крупных включений. Закрыл. Повторил то же самое с нижним краном — результат аналогичный. Снял полностью радиатор, отнес в ванную, промыл. Установил на место, подключил, открыл кран на подающей линии и обратной — ничего не изменилось. Значит, дело не в радиаторе, а в установленной арматуре.

Спросил у заказчика, стояли ли термостатические клапаны до замены радиаторов. Заказчик сказал, что нет. И тогда я догадался, в чем дело.



Нет, причиной возникновения шума и стука стал не неправильный монтаж термостатического клапана, а неправильное определение подающей трубы. Ошибка довольно распространенная: в однотрубной системе отопления очень легко перепутать, откуда происходит розлив. Чаще, конечно, сверху, но бывает и снизу. Вот в этом случае так и оказалось: термостатический клапан поставили наверх, а розлив был нижний. Клапан просто-напросто поставили против потока воды в трубе, поэтому он работал неправильно, появился шум, гул и стук, и температура в радиаторе упала. Я переставил клапан с верхней трубы на нижнюю, установил радиатор, запустили систему, и все заработало как надо. Только термоголовку с клапана пришлось убрать, потому что внизу она будет работать некорректно — теплый воздух-то наверху. Но я заказчику вместо нее для более комфортного поддержания температуры установил выносной термодатчик.

На том и разошлись»

Комментарий технического специалиста:

«При установке клапана против потока воды в трубе вода поступает в клапан терморегулятора не под тарелку рабочего конуса, а сверху, прижимая ее к седлу клапана. Поток воды, давящий на рабочий конус закрытого клапана, может быть настолько сильным, что пружина клапана не сможет его открыть, в результате чего радиатор останется холодным. Кроме того, движение воды в направлении, противоположном указанному на корпусе клапана, вызывает вибрацию тарелки рабочего конуса, в результате чего может появиться стук и гул в системе отопления».

В корзину

Термоголовка (RTR 7094) RA2920 с газ.заполн. 5-26*С с защитным кожухом (для RA-N.RA-G, Delonghi)

В корзину

1 025 ₽

Термоголовка Royal Thermo RTE 07.0003 жидкостная, М30х1,5

В корзину

4 946 ₽

Термоголовка Danfoss Eco программируемая RA+K 014G0051/014G1003

В корзину

1 352 ₽

Термоголовка DANFOSS RAS-CK с жидкостн. заполн 8-26 (М30х1.5) (блистер)

В корзину

926 ₽

Комплект Valtec клапан + термоголовка 1/2″ ВР-НР прямой

В корзину

7 649 ₽

Термоголовка RA 5062 дист.управл.с капил. L=2м , 8-28*С (для RA-N.RA-G, Delonghi)

В корзину

2 410 ₽

Термоголовка (RTR 7091) RA2940 с газ.заполн. 0-26*С (для RA-N.RA-G, Delonghi)

алюминиевые и биметаллические, описание, технические характеристики, отзывы

Радиаторы Royal Thermo — элегантность, высокая теплоотдача и надежность

Содержание

• Технологические особенности
• Алюминиевые радиаторы Royal Thermo
• Биметаллические радиаторы Royal Thermo
• Отзывы
• Главное — не купить подделку

О географической принадлежности радиаторов Royal Thermo  коротко можно сказать только одно: европейского производства. Заводы, выпускающие продукцию под этой маркой, расположены в Италии и в России — в Киржаче. Они принадлежат группе кампаний Royal Climatic Industrial Design. Так что некоторые модели можно назвать итальянскими, а некоторые российскими. На заводе в Киржаче выпускают модели Revolution и DreamLiner. Так что это — радиаторы российского производства. Остальные делают на заводе, расположенном в г. Орджано и их можно отнести к итальянским.

Географическая принадлежность  — далеко не так важна, как качество и технические характеристики. А к поиску новых решений Royal Climatic относится серьезно. Именно этой кампанией в сотрудничестве с  еще одним итальянским концерном Faral в 1966 году была разработана и запатентована технология изготовления литых алюминиевых радиаторов.

Торговая марка Royal Thermo производится на заводах в Италии и России

На протяжении почти полувека технология совершенствовалась, параметры отопительных приборов становились все лучше. Сегодня это практически идеальные и с точки зрения дизайна, и с точки зрения эффективности радиаторы.

Причем исследования не прекращаются, ведется постоянная  работа по совершенствованию материалов и конструкций. За последнее десятилетие только области производства радиаторов получено три патента на изобретение.

Технологические особенности

С преимуществами алюминиевых радиаторов все знакомы: они легкие, имеют малую емкость теплоносителя, быстро нагреваются, легко монтируются, имеют привлекательный внешний вид. Но все знают и то, что этот металл — мягкий металл, да к тому же химически активный. Обе эти проблемы ограничивают область использования этих отопительных приборов.

На заводах Роял Термо к алюминиевому сплаву силумину добавляют марганец и магний. Эти добавки позволяют увеличить прочность и однородность изделий. Те же материалы одновременно делают металл более пластичным. Еще одна находка кампании  — добавка к составу титана. Этот компонент еще больше повышает прочность и надежность, а также пластичность. Как результат — высокая однородность состава, неизменность характеристик вне зависимости от температуры, повышенная теплопередача, прочность изделий. А высокая степень пластичности позволяет реализовывать сложные изогнутые линии, реализовывать задумки дизайнеров и теплотехников.

Продукцию этой марки отличают высокое качество исполнения и надежность

Этот улучшенный состав используется для производства алюминиевых радиаторов, и «рубашки» биметаллических. Еще нужно сказать, что все алюминиевые радиаторы этой фирмы — литые. О видах и типах алюминиевых радиаторов читайте тут.

Алюминиевые радиаторы Royal Thermo

Насколько бы хорошими не были характеристики сплава, теплоноситель в наших сетях может разъесть и его. Чтобы снизить интенсивность коррозии алюминиевого сплава, все секции радиаторов Royalthermo проходят двухэтапную обработку: фтором и цирконием. Фтор — вещество с высокой химической активностью, но при контакте его с алюминием образуется водонерастворимое соединение. Обработка цирконием не новость. Эту методику применяют при производстве оборудования для химической промышленности.

После такой обработки на всей внешней и внутренней поверхности секции формируется защитная пленка. После этого следует покраска. Она снова-таки состоит из двух этапов. На первом алюминиевый радиатор окунается в ванную, где окрашиваются все поверхности (технология катафореза). После чего на наружную поверхность в два слоя напыляется порошковый краситель в электростатическом поле.

Элегантный и необычный вид — визитная карточка «Роял Термо»

При окраске по такой технологии адгезия (сцепление) лакокрасочного слоя с поверхностью металла получается очень хорошей. Даже при получении механического повреждения, нанесения царапины, количество сколов будет минимальным и покрытие при нормальном обращении дальше разрушаться не будет.

Алюминиевые батареи «Роял Термо» могут использоваться при следующих параметрах системы отопления:

• рабочее давление до 24 Бар;
• температура теплоносителя до 110oC;
• водородная активность теплоносителя Ph от 7 до 8,5;
• содержание кислорода не более 20 мкг/л;
• взвесей не более 5 мкг/л;
• жесткость не более 7 мг*экв/л.

Судя по требованиям к теплоносителю, подходят только системы закрытого типа: индивидуальное отопление с закрытым расширительным бачком, или централизованного отопление независимого типа с собственной водоподготовкой.

Элегантный Infinity

Повышение тепловой мощности радиаторов этой серии происходит за счет дополнительных ребер на вертикальных коллекторных трубках. Их форма нелинейна и выверена теплотехниками.

В конструкции этой модели использована еще одна уникальная разработка «Роял Термо» — заглушка внизу секции не приваривается. Кампанией разработана и запатентована новая технология соединения без сварки, которая повышает надежность соединения (суть самой технологии не разглашается).

Радиатор «Роял Термо» Infinity: внешний вид и характеристики

Форма Royal Thermo Infinity разрабатывалась одним из лучших бюро технического дизайна, согласовывалась она и с теплотехниками. Особая конструкция ребер воздуховодов вверху, немного отогнутая передняя панель внизу — это все для улучшения конвекции воздуха и увеличении скорости прогрева помещения. Наряду с повышенной тепловой мощностью получается абсолютно нетривиальной внешний вид. Эти плавные линии и изгибы позволяют отнести эту модель к классу дизайн-радиаторов.

Сверхмощный Indigo

Эта модель имеет нестандартное направление конвекции:  часть потока направлена к окну. Это позволяет сделать тепловую завесу еще более эффективной. Холодный воздух от окна отсекается  практически полностью. К тому же улучшается перемешивание разных слоев воздуха, температурный фон в помещении становится более однородным. Форма этого радиатора защищена патентом.

Алюминиевый радиатор Indigo: внешний вид и технические характеристики

Мощность одой секции Royal Thermo Indigo 204 Вт (межосевое расстояние 500 мм), гарантия завода — 10 лет.

Каплевидный DreamLiner

Форма этого радиатора продиктована идеей повышения скорости обогрева помещения и снижения затрат на отопление. Загнутая фронтальная поверхность, особой формы верхушки воздуховодов — и воздух движется вдоль коллекторов быстро. Создается ощутимый поток тепла, исходящий от радиатора. Хотите быстро прогреть комнату — ставьте Royal Thermo DreamLiner (Дримлайнер).



Алюминиевый радиатор DreamLiner: внешний вид и технические характеристики

В тоже время форма получилась элегантная, кампания позиционирует эту модель тоже как дизайн-радиатор.

Радиатор российского завода Revolution

В той модели присутствуют сразу два интересных решения. Первое — очень широкие вертикальные коллекторы. Это дает возможность не бояться засорения некачественным теплоносителем: пройдет и песок, и шлам и другие «включения», присутствующие в наших сетях. Из-за большого диаметра в секции содержится большее количество воды (по сравнению с остальными). Это приводит к большей тепловой мощности.

Алюминиевые радиаторы Revolution и их технические характеристики

Вторая особенность — форма боковых ребер на вертикальном коллекторе. Они не сплошные, а прерывистые. Таким нестандартным способом «разбиваются» застойные зоны, улучшается циркуляция и повышается скорость передачи тепла. При небольших габаритах алюминиевый радиатор Royal Thermo Revolution имеет приличную теплоотдачу — 189 Вт с одной секции с межосевым расстоянием 500 мм.

Биметаллические радиаторы Royal Thermo

Высокие эксплуатационные характеристики этой группы отопительных приборов связаны с использованием для изготовления коллекторов высоколегированной нержавеющей стали марки AISI 304.

Это закладная деталь из нержавеющей стали для биметаллических радиаторов Royal Thermo

Причем выпускается полный биметалл, то есть и вертикальный и горизонтальные коллекторы сделаны из нержавейки. Ребра наплавляются на стальной каркас из того же алюминиевого сплава с улучшенными характеристиками. Технические характеристики:

• рабочее давление до 30 Бар;
• проверочное (опресоовочное) до 45 Бар;
• температура теплоносителя до 120oC;
• теплоноситель — вода с Ph от 7 до 9,5;
• содержание кислорода не более 20 мкг/л;
• взвесей не более 5 мкг/л;
• жесткость не более 7 мг*экв/л.

Royal Thermo BiLiner/BiLiner Inox

Эти радиаторы имеют нелинейную фронтальную поверхность: нижняя часть чуть загнута внутрь, верхняя — наоборот чуть отогнута. Такая форма разрабатывалась с учетом компьютерных исследований движения тепловых потоков. В результате 50% тепла отдается при помощи лучистого тепла, 50% — за счет конвекции. Уникальность конструкции подтверждена патентом, срок гарантии  — 15 лет.

Технические параметры биметаллических радиаторов BiLiner (коллектор из стали) BiLiner-Inox (коллектор из нержавейки)

Разница между BiLiner и BiLiner Inox в стали, из которой сделаны коллекторы. В «Билайнер» это сталь, в «Билайнер Инокс» нержавеющая сталь.

Травмобезопасный Trend (Тренд)

Все лини этой модели скруглены, нет никаких острых углов. Коллекторы выполнены из нержавеющей стали, что делает их устойчивыми даже к самым агрессивным теплоносителям. Могут использоваться как в централизованных сетях отопления, так и в индивидуальных. Гарантия — 10 лет.

Алюминиевый радиатор Royal Thermo Trend и его технические характеристики

Высокая теплоотдача Revolution Bimetall

Полностью биметаллический радиатор «Роял Термо» Revolution Bimetall предназначен для использования в сетях централизованного отопления. Повышенная теплоотдача достигается наличием дополнительных ребер на вертикальных воздуховодах.

Внешний вид и технические характеристики Revolution Bimetall

Дизайн-радиатор PianoForte

Эта модель имеет две разные модификации — в одной лицевая панель чуть утоплена внизу, в другой — вверху. Комбинируя их можно добиться интересного эффекта. К тому же есть возможность заказать окраску в любой цвет палитры RAL. Используя разные цвета и модификации можно создать свой, особый отопительный прибор.

Выпускается в двух типоразмерах: с межосевым расстоянием 350 и 500 мм. Технические характеристики приведены в таблице.

На нашем рынке не так много полностью биметаллических радиаторов. Большая часть выпускается с горизонтальными коллекторами из алюминия. А каркас биметаллических радиаторов «Роял Термо»  мало что полностью стальной, так еще и из нержавеющей стали. Такого уровня продукция вообще единична. К этому добавляется уникальный алюминиевый сплав, и литье под давлением, которое обеспечивает  надежное соединение двух металлов. Не удивительно, что гарантии предприятие предоставляет на 10-15 лет. Но эти гарантии действуют только при условии, что установку производили специалисты, имеющие лицензию на данный вид работ (должна стоять отметка и печать в паспорте). Плюс к этому перепаковка секций запрещена, покупаете готовый к установке отопительный прибор.

Биметаллический дизайн-радиатор PianoForte и его характеристики

Отзывы

«За четыре года существования в моей квартире на 9-ом этаже Biliner Royal Thermo никак не изменились. Ни цвет не поменялся, ни тем более ржавчина или какие-то другие неприятности. Отличное качество. Мы очень довольны. И не боимся, что с ними что-то случится. Простояли четыре года, и еще будут стоять. »

Павел

«Устанавливал сам. Незачем мне их гарантия. Коллектор из нержавейки, что с ним станется. Купил комплект для подключения и поставил. Невелика наука. Два года прошли, никаких проблем или изменений. Все в норме.»

Владимир

«Установили в 9 этажном офисном здании 2500 секций «Роял Термо». Ставили разные Оптимал, Тренд, Билайнер и Эволюшн. Ни одна не потекла. По одной был брак на резьбе — это единственный косяк, мной виденный от этой фирмы. А насчет ценника скажу — не самый высокий, но и не низкий, конечно. Ставят те, кто «для себя», а не лишь бы что»

Николай г. Иркутск

Главное — не купить подделку

Как все стоящие и пользующиеся спросом вещи, радиаторы Royal Thermo подделывают. Потому для защиты своей продукции на заводе на каждом радиаторе ставят специальное клеймо. Отличает фирменные и упаковка. Они мало того, что в коробке, так еще уложены в матрицу из пенопласта. Так что при перевозке не пострадают. По фирменному клейму и упаковке довольно легко определиться с авторством. И еще обратите внимание на покраску: у оригинальных радиаторов «Роял Термо» брака в покраске не бывает. Ровно прокрашены даже задняя поверхность.

Так выглядит логотип и упаковка

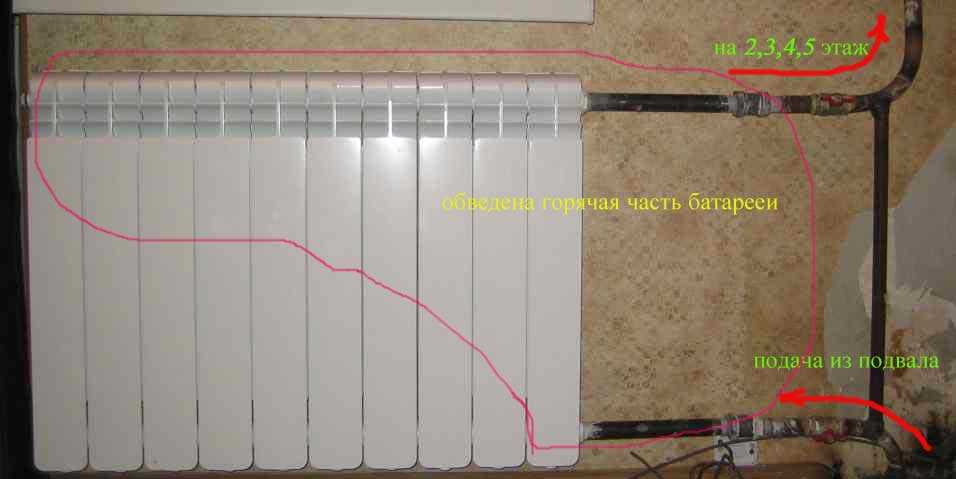

Радиатор горячий вверху холодный внизу

Перейти к:

• Почему радиатор может быть холодным внизу
• Как починить радиатор, который горячий только вверху
• Очистка радиатора – как избавиться от холода пятно внизу
• Как предотвратить образование холодных пятен Осадок в радиаторе

Радиатор горячий вверху, холодный внизу? – А вот причины?

Радиаторы предназначены для поддержания тепла в наших домах, поэтому, когда радиатор холодный внизу, он не работает должным образом. Кроме того, наличие холодного радиатора внизу может привести к более сложным проблемам, чем холодная гостиная.

В этой статье мы попытаемся углубиться в детали, чтобы выяснить, почему радиатор внизу холодный. Вы также найдете практические решения проблем.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Как радиаторы работают и нагреваются?

Первое, что вам нужно понять, прежде чем пытаться починить радиатор, который снизу холодный, это то, как работает радиатор. Если вы, к несчастью, недавно узнали, сколько стоит новый котел, и установили его или заменили новый бойлер, у вас не должно быть этой проблемы, но вот:

Процесс начинается с подачи нагретой воды от котла по двойному контуру трубопровода к каждому радиатору в вашем доме. Двухконтурная конструкция позволяет горячей воде циркулировать вокруг радиаторов, а затем возвращаться обратно в котел.

Так работает большинство систем отопления; однако последние системы имеют коллекторную конструкцию, в которой обратные и подающие патрубки независимо направляются к каждому радиатору в доме.

Внутри радиатора горячая вода направляется по каналам, которые гарантируют, что она будет течь вверх и в стороны, прежде чем вернуться вниз и выйти через выпускной трубопровод. Такая конструкция гарантирует, что вся поверхность радиатора будет покрыта проточной горячей водой во время работы котла.

В тот момент, когда вы выключите котел или достигнете желаемой температуры, поток горячей воды перестанет поступать, и радиаторы остынут. Однако, как только котел снова начнет работать, радиаторы прогреются.

Почему ваш радиатор может быть холодным внизу

Если вы обнаружите, что ваш радиатор имеет холодные пятна, когда отопление включено, это может означать, что в вашем радиаторе есть шлам.

Частой причиной холодного днища радиатора является шлам, так как шлам имеет тенденцию накапливаться внутри радиатора с течением времени. Когда в радиаторе оказывается достаточное количество шлама, он блокирует проточные каналы. Вода не может эффективно перемещаться по радиатору.

Шлам представляет собой густое и тяжелое вещество, которое оседает в нижней половине радиатора, поэтому радиатор внизу холодный. Пока тепло поднимается, шлам не дает горячей воде попасть на детали внизу.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Что вызывает шлам в радиаторе?

В ситуациях, когда встречаются металл и вода, к сожалению, создаются другие материалы. Процесс центрального отопления изобилует обоими элементами. Большинство домашних радиаторов сделаны из стали или железа, и вода течет по системе из котла, поэтому встреча воды и металла встречается часто.

Это постоянное слияние приводит к образованию соединений железа, таких как гематит и магнетит. Эти соединения затем соединяются смесью накипи, грязи и ржавчины. Со временем это может стать довольно грязным, поскольку эти материалы накапливаются.

В очень крайних случаях вы можете найти радиаторы с большим количеством шлама до такой степени, что нижняя часть радиатора холодная. Тем не менее, это не то, о чем вам следует беспокоиться, поскольку есть вещи, которые нужно сделать, чтобы решить эту проблему.

Как починить радиатор, который нагревается только вверху

Есть несколько способов починить холодный низ радиатора. Следует отметить, что каждый метод имеет свои преимущества и подходит для уникальных ситуаций.

Если только один радиатор снизу холодный или имеет эту проблему

Если вы обнаружите, что только один радиатор в вашем доме имеет холодный участок внизу, вы можете попытаться решить эту проблему самостоятельно. Радиатор придется чистить вручную. Это процесс, известный как промывка радиатора.

Чтобы успешно промыть неисправный радиатор и избавиться от шлама центрального отопления, сначала нужно прокачать радиатор. Как только вы закончите с этим, вам нужно будет максимально слить воду из радиатора. Этот процесс поможет вам избавиться от грязной воды.

При этом кладите полотенца вниз, чтобы максимально защитить пол. Вы также можете иметь рядом ведро, чтобы набрать воду.

Следующий шаг может потребовать от вас снять радиатор со стены. Этот процесс позволяет вынести его на улицу, где вы можете промыть его, удаляя осадок.

Подсоедините шланг к входу клапана радиатора и полностью откройте кран, чтобы чистая вода потекла через радиатор, выходящий через другой вход. Сила потока воды должна привести к выходу грязи, шлама и грязи из радиатора.

Вам необходимо убедиться, что вся грязь удалена из радиатора. Для этого слегка постучите резиновым молотком по впускному отверстию радиатора.

Осмотрите радиатор, подключив шланг к другому входу, а затем промойте его водой, пока вода не станет чистой.

Если у вас более одного холодного радиатора внизу

В крайних случаях шлам и грязь могут поражать различные ответвления вашей системы центрального отопления, в результате чего более одного радиатора внизу холодный. Если это ваша ситуация, вам нужно будет нанять услуги инженера по отоплению и котлам, чтобы запустить Power Flush в вашей системе отопления.

Весь процесс занимает около 5 часов; однако фактическое время зависит от размера вашего дома и типа системы отопления. Преимущество смыва под давлением по сравнению со шланговым методом заключается в том, что вам не нужно снимать радиатор со стены. Процесс может быть проведен со всеми компонентами, связанными в их рабочей конструкции.

Это связано с тем, что инженеры по ремонту, как правило, имеют специальные химикаты, чистящие растворы и инструменты, которые уничтожают и удаляют известковый налет и шлам, что, в свою очередь, должно сбалансировать ваши радиаторы. Если нет, вы можете узнать, как сбалансировать свои радиаторы здесь.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Очистка радиатора – как избавиться от холодного пятна внизу

В этой части статьи представлено пошаговое руководство по очистке радиатора.

1. Изоляция радиатора.

Если ваш радиатор имеет термостатический клапан, вы должны установить его на 0. На другой стороне радиатора находится клапан, известный как запорный клапан. Это клапан, прикрытый пластиковым колпаком.

Закройте запорный клапан с помощью гаечного ключа — обратите внимание, что вам может потребоваться слегка повернуть его, на четверть или на пол-оборота. Помните об этом, так как именно столько вам понадобится, чтобы открыть его, когда вы закончите.

Если на вашем радиаторе нет TRV, вам просто нужно закрыть оба клапана с помощью гаечного ключа. После этого подождите не менее часа, прежде чем что-либо делать. За это время вода в радиаторе станет холодной. Вы не хотите, чтобы горячая вода разливалась по комнате.

2. Установка на случай утечки воды.

Поскольку вы опорожняете весь радиатор, вам нужно ожидать много воды. Лучше всего иметь под рукой несколько контейнеров или ведер, чтобы собрать всю воду, вытекающую из радиатора, без перелива или пролива.

Хорошим советом будет подложить тряпки или старые полотенца под соединительные гайки с ведрами. Это гарантирует, что в случае каких-либо утечек вы сможете легко их очистить.

Следующий шаг – слегка повернуть гайку радиатора с помощью гаечного ключа. В этот момент выльется совсем немного воды, поэтому не стоит ожидать, что начнет выливаться много воды.

3. Откройте выпускной клапан.

Откройте выпускной клапан прямо в верхней части пораженного радиатора с помощью ключа для выпуска воздуха. В этот момент вы делаете противоположное тому, что обычно делаете, впуская воздух, а не выпуская его. Это приведет к тому, что вода начнет выливаться из ослабленных гаек.

4. Снятие и очистка радиатора.

Когда вода перестанет выходить из радиатора, отсоедините вентили и снимите радиатор с кронштейна. Убедитесь, что вы не полностью открутили клапаны. Это может привести к опорожнению содержимого вашей системы отопления.

Вынеси радиатор на улицу, чтобы почистить. Затем вы можете присоединить шланг к одному концу радиатора и пропускать через него воду в течение нескольких минут, пока вода не начнет течь чистой. Чтобы радиатор был полностью чистым, можно подсоединить шланг к нескольким разным отверстиям.

5. Установите радиатор обратно в кронштейны.

После этого установите радиатор на кронштейн. Убедитесь, что трубы прикреплены к гайкам, поворачивая клапаны с обоих концов в исходное положение.

Вода начнет наполнять радиатор, поэтому у вас должен быть под рукой ключ для прокачки. Закройте выпускной клапан, когда из него начнет выходить вода.

6. Проверьте систему.

На этом этапе следует проверить радиатор, снова включив обогрев. После включения вы должны подождать около 20-30 минут, пока система не нагреется. Проверьте радиатор, положив руку на нижнюю часть радиатора. Если вы тщательно почистили радиатор, он должен нагреваться равномерно.

Обратите внимание, что после извлечения радиатора из закрытой системы отопления необходимо снова создать в нем давление. Если ваша система отопления находится под давлением, добавьте в контур больше воды, чтобы выровнять давление.

Люди иногда делают одну вещь, которая может помешать людям понять, что их радиаторы не работают, — они надевают крышку радиатора, которая может блокировать тепло.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Как предотвратить образование холодных пятен в радиаторе

Как и многие распространенные проблемы с котлами и отоплением, профилактика более эффективна и недорога, чем устранение. К счастью, вы можете сделать несколько вещей, чтобы шлам не стал проблемой в вашей системе центрального отопления.

Использование магнитного фильтра.

Поскольку шлам центрального отопления содержит металлические частицы, такие как ржавчина, отличный способ остановить их накопление — это установить фильтр, удаляющий металлические частицы. Вы можете добавить большинство металлических фильтров в свой котел во время установки.

Они прикрепляются к возвратной трубе, которая ведет к котлу. Если вы заинтересованы в установке магнитного фильтра, вам следует поговорить с лицензированным инженером по котлам, чтобы он установил его для вас.

Используйте средство для уменьшения накипи.

Работа устройства для удаления накипи заключается в устранении образования известкового налета. Меньше известкового налета означает, что снижается вероятность образования шлама.

Используйте ингибитор центрального отопления.

Эффективный способ остановить образование шлама и обеспечить бесперебойную работу вашей системы — использовать ингибитор центрального отопления. Этот ингибитор может остановить образование ила, разрушая его.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Радиаторы биметаллические Rifar с нижним подключением, радиаторы отопления Rifar

Пошаговая инструкция по подключению биметаллических радиаторов отопления

В первую очередь необходимо рассчитать диаметр подводящих труб и заказать монтажный комплект соответствующего размер. Обязательно проверьте наличие элементов, необходимых для подключения выбранных вами радиаторов. Для этого вам понадобится:

• воздухоотводчик;
• 2 адаптера;
• переходник на клапан Маевского;
• пробка;
• кронштейны;
• прокладки для вилки и адаптера.

Перед подключением биметаллических радиаторов необходимо правильно подготовить емкость. Для этого отключите воду и слейте ее остатки из системы отопления. Демонтируем старую батарею, при этом необходимо ослабить резьбовые соединения отводящего и подающего патрубков.

Чертеж экрана биметаллического радиатора.

Отметьте места крепления. Для этого необходимо присоединить радиатор отопления к патрубкам труб. Проверяйте ровность строительным уровнем. Далее отметьте карандашом монтажные отверстия. Для этого необходимо прикрепить крепления к месту их установки.

В ранее отмеченных местах необходимо сделать отверстия соответствующего диаметра. Для этого используется перфоратор. Крепления фиксируются дюбелями. Учтите тот факт, что на 8 и менее секций биметаллического радиатора достаточно 3 креплений. Если секций больше, нужно использовать 4 крепления.

Установите аккумулятор на подготовленные крепления. Его необходимо установить так, чтобы горизонтальный коллектор находился на крюках. Кроме того, следует знать, что главная особенность подключения биметаллических батарей заключается в том, что отопительный агрегат должен, как уже было сказано, храниться в упаковке до полной его установки и проверки работоспособности.

Установить клапан Маевского, который должен входить в комплект поставки, на любой аккумулятор. Всегда используйте динамометрический ключ при затягивании клапана. Это позволит вам оставаться в пределах допустимого напряжения. Установите термостатические и запорные вентили.

Наконец, биметаллические радиаторы подключаются к теплообменным системам отопления. Зачищать соединяемые поверхности наждачной бумагой или напильником запрещается, так как это может привести к протечкам.

Типы подключения

Система нижнего подключения батареи бывает двух основных типов:

1. Односторонняя — выход труб с одной стороны. Горячая вода поступает через верхнюю часть батареи, под которой находится нижняя пробка для слива холодной воды.
2. Универсальный — здесь с одного конца поступает горячая вода, а с противоположного отводится холодная. Этот способ идеален для помещений с индивидуальным отоплением. Основное преимущество заключается в способе подачи воды в батарею, которая может осуществляться во всех направлениях: сверху вниз, снизу вверх и снизу вниз. Трубы подачи и оттока воды короче.

Варианты подключения батарей нижнего свинца

Подключение биметаллических радиаторов отопления

Подключение биметаллических радиаторов отопления осуществляется аналогично врезке других типов батарей и даже несколько проще, за счет характеристики материала. Стальной сердечник батареи более прочен, чем чугун, и жестче, чем алюминий, поэтому вероятность повреждения в процессе эксплуатации меньше. Кроме того, большинство компонентов, используемых для монтажа, стальные, что предотвращает «конфликт» материалов. Легкость батарей позволяет крепить их к любой поверхности, без необходимости усиления скобами.

Схемы подключения радиаторов:

На биметаллических радиаторах отопления схема подключения зависит от типа проводки.

• Однотрубная разводка предполагает последовательное подключение радиаторов отопления. К первому радиатору подсоединяется подающая труба, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет отвод, по которому теплоноситель направляется обратно в котел. Такая разводка предполагает неравномерный нагрев, который можно регулировать, установив в конце линии более мощные радиаторы.
• Двухтрубная разводка предполагает параллельное подключение радиаторов. Входной и выходной патрубки независимы и сообщаются только в котле. Более эффективный вид разводки, позволяющий контролировать теплообмен каждого радиатора.

Каждый излучатель имеет 4 выхода, поэтому существует несколько схем подключения системы.

• Диагональ — вход охлаждающей жидкости сверху с одной стороны, выход снизу с противоположной стороны. Это соединение используется для двухтрубных межсоединений и обеспечивает 100% КПД.
• Односторонняя (боковая) — применяется при однотрубной разводке, подающая труба подключается сверху, отходящая — снизу. Этот вариант подключения дает КПД 98%.
• Нижний — и вход, и выход установлены на днище батареи. КПД ниже 93%, но при использовании в автономной тепловой сети потери незначительны, ввиду малой длины магистрали.

Аксессуары для подключения радиатора

Комплект для подключения радиатора отопления состоит из следующих обязательных элементов.

• Переходники — 4 шт.
• Крепления — штифтовые или угловые скобы, при большом количестве секций оправдано увеличение стандартных 4 точек крепления до 6 и более.
• Пробки и прокладки.
• Кран «Маевский» или воздухоотводчик автоматический.

Кроме основных элементов приобретаются регулирующая и запорная арматура и дополнительные переходники к ним, как правило, «американки». Установка запорной арматуры, на подводящий и отводящий патрубки, еще больше упростит замену радиатора в любой момент, без слива теплоносителя из магистрали. Радиатор может быть оснащен термостатом для управления нагревом.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления осуществляется с соблюдением расстояний:

• от края подоконника до поверхности батареи — 100 мм;
• от пола до батареи — 90 — 120 мм;
• между стеной и радиатором не менее 20 мм.

Такое расположение секций обеспечит эффективный теплообмен и позволит работать оборудованию на полную мощность. Помимо соблюдения дистанции обязательным условием является горизонтальное положение батареи. При разметке креплений необходимо использовать уровень, чтобы избежать уклонов, иначе возникнут проблемы с воздушными пробками, которые не исправят даже встроенные форточки. При монтаже новой системы оборудования перед запуском проводится проверка специальным оборудованием – напорным оператором. Прибор создает в системе повышенное давление (примерно на 25%), что позволяет проверить герметичность и надежность всех соединений.

Способы подключения

Возможные способы подключения алюминиевых радиаторов — сбоку и снизу, в зависимости от того, к какой части идут подающая и отводящая трубы.

Односторонний

В этом случае трубопроводы расположены с одной стороны прибора.

Входной патрубок сверху, выходной патрубок снизу.

Вариант преобладает в многоэтажках , так как удобен для стандартного прохода стояка в сторону радиатора.

Это соединение обычно используется при количестве секций батареи не более 10 , иначе его дальний край плохо нагревается.

Важно!

При большем количестве секций возможна установка
трубка — удлинитель потока . Она будет подавать охлаждающую жидкость к середине радиатора.

Диагональ

Этот вариант считается эталонным и берется за образец при испытаниях систем отопления. Охлаждающая жидкость поступает к верхнему входу с одной стороны радиатора, а выход расположен снизу с противоположной стороны.

Фото 2. Двухтрубная схема с диагональным подключением радиаторов. Показаны верхний и нижний краны.

При этом обеспечивается диагональное прохождение теплоносителя через всю батарею и его равномерный нагрев. При количестве секций в радиаторе около 15 система работает оптимально.

Внимание! Обратный вариант бокового подключения (вход снизу, выход сверху) будет серьезной ошибкой и критически снизит эффективность.

Нижний

И подающая, и обратная трубы подсоединяются снизу. Трубы в этом случае спрятаны в пол, что делает наиболее эстетичным вариантом с точки зрения внешнего вида. Недостаток: радиатор может не полностью прогреваться, теплопотери достигают 15% .

Разновидности приборов

Существует 3 вида отопительных приборов, конструкция которых позволяет осуществить нижнее подключение:

• Биметаллические секционные радиаторы с конвекционными ребрами. Устройства универсальны в использовании, так как оснащены 4 точками подключения. Например, параметры аккумуляторов Kermi позволяют подключать их 4-мя разными способами. Теплопотери в худшем случае составят максимум 15%. Проблема падения мощности легко решается регулировкой термостата.

Радиатор биметаллический с нижним подключением

• Гладкие или гофрированные панельные батареи отличаются нижней схемой подключения без возможности диагонального или верхнего подключения. Необходимые устройства с соединительными элементами поставляются отдельно.

Панельный радиатор с нижним подключением

• Трубчатые стальные батареи очень эффективны в эксплуатации, так как обладают высокими характеристиками теплопередачи. Самыми дорогими такого типа являются высокие (могут достигать 2,5 м) батареи производства Германии или Италии с возможностью одностороннего подключения, то есть элементы для подачи и оттока воды располагаются рядом друг с другом.

Трубчатые стальные батареи с нижним подключением

Преимущества и недостатки

Внутренняя установка радиатора с нижним подключением позволяет добиться симметрии и гармонии линий интерьера. Трубы, спрятанные под напольным покрытием, не будут привлекать к себе внимание и портить атмосферу своим неприглядным видом.

Батареи с нижним подключением в салоне

Этот тип подключения также имеет свои недостатки. Как уже отмечалось, трубы ради эстетики прячут под плинтус или монтируют в пол. Однако в случае аварии такое решение чревато серьезными неприятностями.

Внимание! Чтобы добраться до аварийной трубы, придется демонтировать напольное покрытие, а этот процесс будет долгим и трудоемким. Как следствие – дополнительные финансовые затраты, так как помимо трубы вам придется заняться реставрацией пола.

Установка радиаторов с нижним подключением.

Многие специалисты отмечают, что поддон не очень эффективен с точки зрения хорошей теплоотдачи. Здесь преимущество будет у батарей с боковым типом подключения, которые часто устанавливаются в новостройках. За счет расположения обоих патрубков (для подачи и отвода воды) с одной стороны радиатора обеспечивается максимальный нагрев теплоносителя. Нижний тип подключения не очень эффективен для многосекционных радиаторов – они могут не полностью прогреваться. Проблему придется решать с помощью удлинения воздуховода. Чаще всего батареи с нижним подключением выбирают владельцы частных домов.
