Особенности монтажа однотрубной системы отопления

Содержание:

• Однотрубная система отопления: Родом из СССР
• Как работает однотрубная система отопления
• Одноконтурная система отопления с расширительным бачком и разгонным коллектором
• Особенности монтажа однотрубной системы
• Последовательность монтажа элементов однотрубной системы
• Для однотрубной системы применяются два способа разводки горизонтальный либо вертикальный
• Однотрубная система отопления: хорошие стороны
• Однотрубное отопление: существующие минусы

Под уютным жилищем мы подразумеваем не только красиво оформленные комнаты, но и комфортное проживание, которое невозможно без надежной регулировки микроклимата. Подавляющее большинство домов нашей страны нуждается в системе отопления. Подобные системы должны быть экономичными, безопасными и надежными в эксплуатации. Всем перечисленным требованиям отвечает однотрубная система отопления с нагревом теплоносителя твердотопливным, газовым, электрическим или дизельным котлом.

Проектирование однотрубной системы производится с учетом площади и этажности здания, доступности того или иного вида топлива, качества утепления дома. Исходя из этих параметров, выбираются трубы, радиаторы и запорно-регулирующая аппаратура. После этого монтируется однотрубное отопление.

 Однотрубная система отопления: Родом из СССР

Масштабы жилищного строительства в бывшем Советском Союзе вынуждали проектировщиков искать способы удешевить процесс. Одним из способов экономии стала одноконтурная система отопления жилых и производственных помещений. Характерной особенностью однотрубной системы является полное отсутствие стояков обратной подачи теплоносителя. Это существенно упрощает монтаж, снижает трудозатраты и дает хороший экономический эффект. Простота и экономичность однотрубной системы — не всегда синонимы эффективности, поэтому однотрубное отопление хорошо работает только при правильном проектировании и монтаже. Основой однотрубной системы отопления является замкнутый отопительный контур, обходящий помещение по заданной траектории. Подключение радиаторов к нему производится в заранее выбранных точках.

 Как работает однотрубная система отопления

 Сердцем одноконтурной системы отопления является нагревательный котел, работающий на любом виде топлива. Он греет воду, которая поступает в отопительные радиаторы. Теплоноситель двигается по системе, отдавая тепло. Пройдя весь контур однотрубной системы, он вновь возвращается в котел, где подвергается повторному нагреву.

 Одно из преимуществ, которым обладает одноконтурная система отопления, есть то, что к ней может подключаться несколько котлов на разных видах топлива. При правильно спроектированной однотрубной системе отопления переключение котлов можно производить очень быстро.

 Температура теплоносителя понижается с поступлением его в каждый последующий радиатор. При большой протяженности однотрубной системы (более 30 метров) температура в последних радиаторах не превышает 40-50 градусов по Цельсию, что не позволяет качественно прогревать помещение. Подобная проблема в одноконтурной системе отопления устраняется несколькими способами:

1. Увеличение теплоемкости последних радиаторов в контуре.
2. Повышение температуры теплоносителя, поступающего из котла.
3. Установка циркуляционного насоса, повышающего скорость прокачки теплоносителя по трубам.
4. Установка разгонного коллектора.

 Первые два способа делают однотрубное отопление более затратным и нивелируют всю экономию от установки. Циркуляционный насос значительно повышает эффективность работы, но при отсутствии электроэнергии он бесполезен. Хорошим решением при высоте стен более 2,2 метра может стать разгонный коллектор.

 Одноконтурная система отопления с расширительным бачком и разгонным коллектором

 Разгонный коллектор представляет собой прямую высокую трубу, предназначенную для увеличения скорости движения теплоносителя. При низких потолках коллектор не работает, но в двухэтажном доме может оказаться очень эффективным. Однотрубная система отопления в этом случае организовывается так, чтобы коллектор поднимался до высшей точки водоотдачи. Чем выше окажется высота подъема – тем эффективнее и бесшумнее будет работать устройство. Скорость движения теплоносителя станет достаточно высокой для быстрого прогона по трубам.

 К верхней точке одноконтурной системы отопления также подключается расширительный бачок, контролирующий объем теплоносителя и выравнивающий давление. При нагреве объем воды увеличивается и избыток теплоносителя попадает в расширительный бачок. Задачей бачка есть возврат воды к котлу при остывании, поскольку однотрубное отопление не имеет обратной трубы. Трубой обратного действия в этом случае становится вторая часть единственной магистральной трубы.

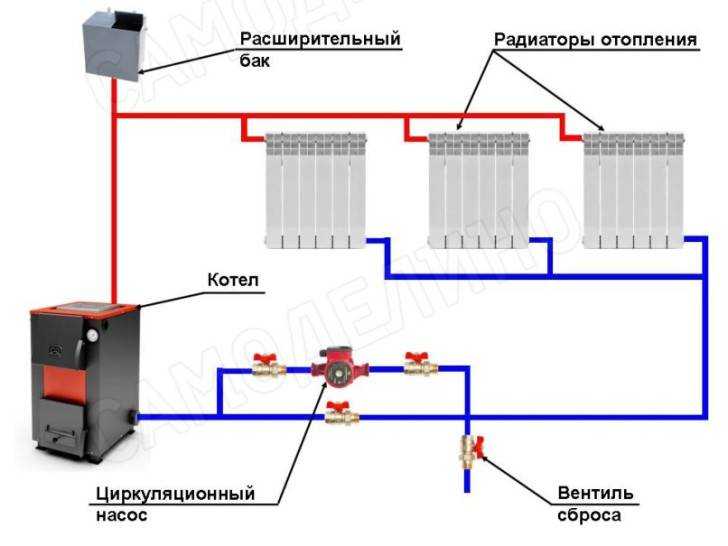

 Особенности монтажа однотрубной системы

 Представляя собой замкнутый контур, однотрубная система отопления состоит из:

• котла;
• магистрального трубопровода;
• радиаторов;
• расширительного бака;
• оборудования для циркуляции.

В свою очередь, однотрубное отопление оснащается естественной или принудительной циркуляцией. Естественное перемещение происходит из-за разной плотности воды. Горячая имеет меньшую плотность, поэтому она вытесняется более плотной холодной. Холодная вода поступает из обратного контура. После подъема до верхней точки однотрубной системы, горячий теплоноситель перемещается по магистральной трубе и греет радиаторы. Уклон труб при естественной циркуляции должен составлять минимум 3-5 градусов. Последнее условие не всегда достижимо, поскольку длинный трубопровод требует большего перепада высот (уклон от 5 до 7 сантиметров на метр трубы).

Одноконтурная система отопления, оснащенная циркуляционным насосом, требует значительно меньших уклонов – достаточно 5 миллиметров на метр трубы. Насос размещается перед самым входом в котел в обратной части контура. Такое его положение обусловлено тем, что он лучше работает с теплоносителем пониженной температуры. Такое размещение позволяет создать достаточное давление и сохранить температуру теплоносителя в требуемых пределах.

Расширительный бак современной однотрубной системы обычно закрытого типа, что исключает контакт воды (теплоносителя) с воздухом. Внутри него размещена гибкая мембрана. С внутренней стороны мембраны давление воздуха повышено, что обеспечивает выход избыточного теплоносителя с наружной части. Установка баков закрытого типа возможна в любом месте. Баки открытого типа имеют более простую конструкцию, но их можно устанавливать только в верхней точке. Вода в таком баке насыщается кислородом, что неблагоприятно влияет на состояние труб и радиаторов. Подобная однотрубная система отопления более подвержена износу по причине активной коррозии.

Последовательность монтажа элементов однотрубной системы:

1. Отопительный котел.
2. Разгонный коллектор с отводом трубы в верхней точке в расширительный бак.
3. Трубопровод по предварительно определенному периметру. Лучше, если одноконтурная система отопления первоначально ведет в комнаты, наиболее нуждающиеся в отоплении, например, северные, поскольку в начале контура температура воды всегда больше.
4. Радиаторы в заранее определенных позициях.
5. Циркуляционный насос перед входом обратной половины контура в котел.

Однотрубное отопление монтируется достаточно быстро при должном умении и сноровке. Работы начинаются с установки котла. Его основанием служит бетонная площадка либо листовое железо. Патрубок котла для отвода продуктов сгорания соединяется с дымоходным каналом и герметизируется. Затем к котлу подсоединяется основная магистральная труба. По диаметру – это самая большая труба одноконтурной системы отопления. При использовании оцинкованных или стальных труб рекомендованный диаметр составляет 22 миллиметра. Если применяется труба из металлопластика – 26 миллиметров (один дюйм). Диаметр разводящих трубок допускается меньшим или равным.

Непосредственно в котел вводятся только трубы из металла. Использование переходников при этом не разрешается.

По всему ходу трубопровода обязательно соблюдается уклон. Он составляет 0,5 см при принудительной и от 5 до 7 см при естественной циркуляции на погонный метр трубы. Несоблюдение данного правила приведет к тому, что в приподнятых участках однотрубной системы произойдет скопление воздуха, который не будет пропускать теплоноситель. Далее устанавливаются связки «труба-радиатор-труба». Прокладка труб к радиаторам осуществляется с наименьшим числом изгибов и поворотов.

В каждой отопительной секции устанавливаются специальные краны Маевского для сброса воздуха. Запорные краны ставятся перед радиаторами, что позволит не сливать полностью теплоноситель из всей системы в случае ремонта. Запорные краны позволяют в небольших пределах изменять температуру. После этого однотрубная система отопления снова возвращается в котел. Насос для принудительной прокачки дополняется фильтром для очистки воды, а в самой нижней точке устанавливается узел для наполнения системы водой или ее слива.

Если монтаж выполнен трубами одного диаметра, то следует обеспечить их надежное крепление во избежание прогибов. Так одноконтурная система отопления будет избавлена от излишних скоплений воздуха.

Если однотрубная система отопления состоит из электрического котла и циркуляционного насоса, то работа обеих устройств должна быть синхронной. При неработающем котле насос действовать тоже не должен. Для однотрубной системы рекомендуется установка циркуляционного насоса обязательно перед котлом. Специфика работы насоса в том, что он нормально действует при температуре носителя не более 40 градусов по Цельсию.

Для однотрубной системы применяются два способа разводки горизонтальный либо вертикальный

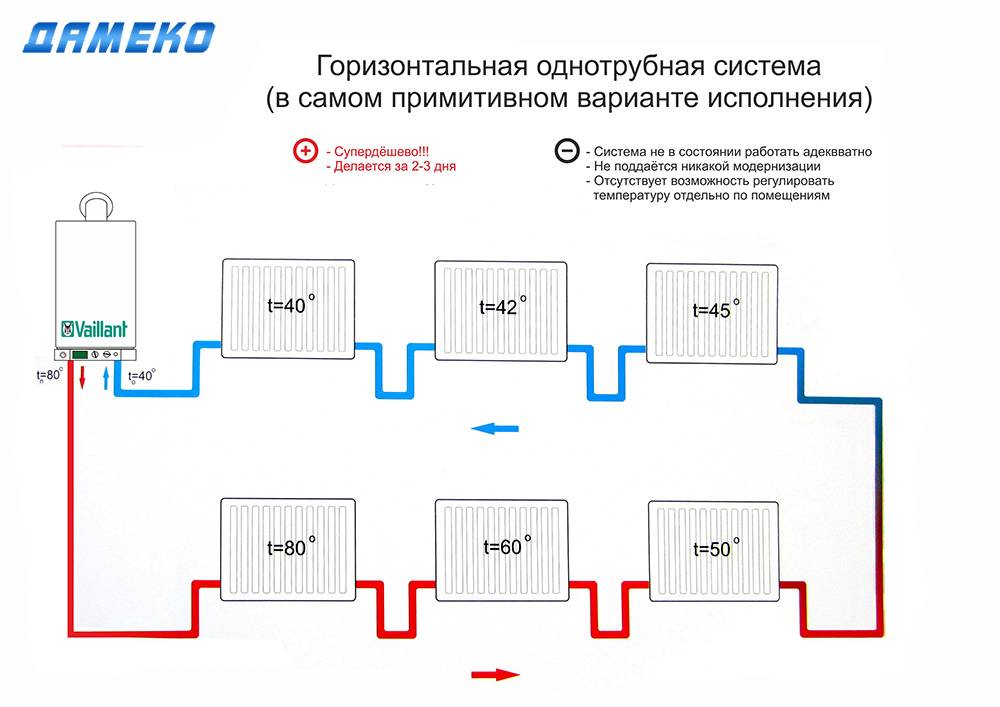

Горизонтальный метод

Одноконтурная система отопления этого типа подразумевает использование минимального количества труб с последовательным подключением отопительных приборов. Классическая однотрубная система отопления с разводкой в горизонтальном положении дополнительно комплектуется радиаторными регуляторами, шаровыми кранами или термостатическими клапанами. Этот способ подключения не позволяет регулировать тепловой поток, а однотрубное отопление часто имеет воздушные пробки. Положительной стороной однотрубной системы данного вида является возможность прокладки трубопровода над или под напольным покрытием. Сокрытие узлов под полом добавляет эстетичности, позволяет снизить расход средств на отделку, сохраняет жилое пространство комнаты.

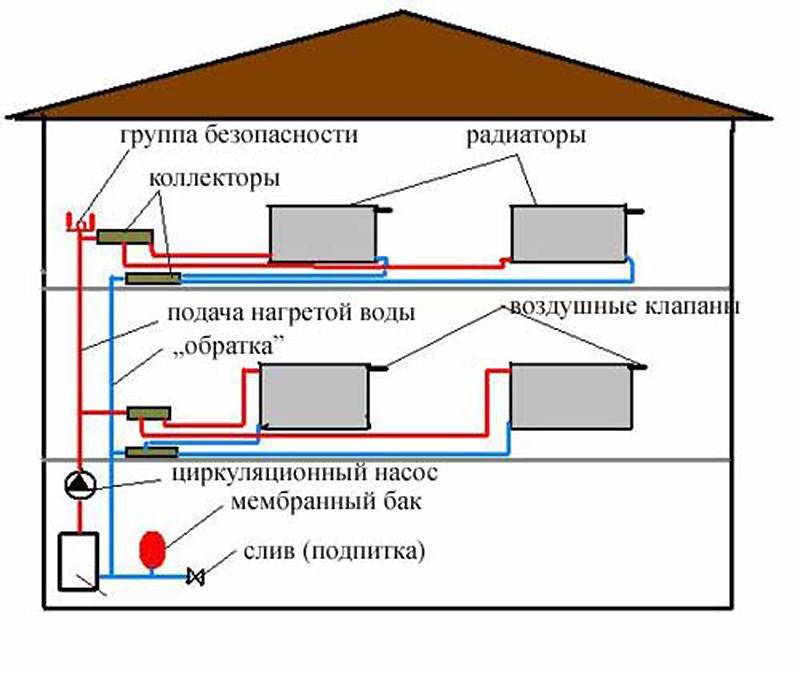

Вертикальный метод

Однотрубная система отопления этого типа подразумевает возможность установки общего вертикального отвода для группы отопительных приборов. Магистральное однотрубное отопление прокладывается по чердаку дома, предусматривая вертикальные отводки к радиаторам. Ранее подобная одноконтурная система отопления была чрезвычайно популярна в двухэтажных домах по причине простоты и дешевизны, но сейчас ее применяет реже из-за эксплуатационных особенностей. Теплоноситель однотрубной системы подобного типа сначала нагревает радиаторы второго этажа, затем под действием мощной гравитации опускается на первый, где полностью охлаждается. Регулировка температуры на каждом этаже производится путем установки запорной арматуры между первым по счету радиатором и стояком.

Однотрубная система отопления: хорошие стороны

• Общий трубопровод однотрубной системы протянут по всему помещению.
• Он может располагаться как внутри комнаты, так и под поверхностью пола или над потолком.
• Если однотрубное отопление укладывается под полом, то для избегания тепловых потерь следует изолировать трубы от потерь тепла.
• Одноконтурная система отопления позволяет поэтапно подключить все приборы и устройства обогрева.
• Однотрубная система отопления дает возможность использовать параллельную или последовательную схему подключения радиаторов к разводной трубе, регулируя тем самым степень их нагрева.
• Такой способ дает возможность установить сразу несколько котлов в системе.
• Возможный выход из строя одного котла не влияет на качество отопления – запасной котел можно сразу же запустить.
• Теплоноситель одноконтурной системы отопления можно направить в самую нужную сторону, например, северную.

Однотрубное отопление: существующие минусы

• Долгий запуск однотрубной системы отопления при продолжительном не рабочем периоде.
• Температура воды в одноконтурной системе отопления в отопительных приборах второго и выше этажей довольно высокая, тогда как первый этаж нагревается хуже.
• Настроить и сбалансировать однотрубное отопление при вертикальном способе разводки достаточно сложно.
• Потеря уклона в однотрубной системе отопления приводит к завоздушиванию.
• В процессе эксплуатации возможны существенные тепловые потери.

Еще интересно:

Замена батарей отопления. Зачем?

Обогрев частного дома 150 квадратных метров электрокотлом

Электрокотел для отопления дома



Заказать звонок

On-line калькулятор

Однотрубная система отопления частного дома своими руками

Главная » Коммуникации » Отопление

На чтение 10 мин Просмотров 2. 9к.

Содержание

1. Что представляет собой однотрубная система отопления и чем отличается от двухтрубной
2. Виды однотрубных систем отопления
3. Циркуляция теплоносителя в системе
4. Преимущества и недостатки однотрубной системы
5. Однотрубная система отопления частного дома – проектирование
6. Устройство и элементы однотрубной системы отопления
7. Рекомендации по выбору радиаторов для системы
8. Последовательность работ при монтаже однотрубной системы отопления своими руками
9. Способы подключения радиаторов при однотрубной системе отопления
10. Отзывы об однотрубной системе отопления

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.



Виды однотрубных систем отопления

• Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
• Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
• Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
• Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

• Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
• Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.



• Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
• Экономичность материалов (примерно 30–50% трубы).
• Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
• Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
• При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
• При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

• Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
• Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
• Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
• Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
• Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м² при условии хорошо утепленного помещения, и не слишком сурового климата.
• При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
• Также следует наметить место под дымоотвод и расширительный бак.
• Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
3. В верхней точке разгонного коллектора подключается один из двух устройств:
   • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
   • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
   • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.

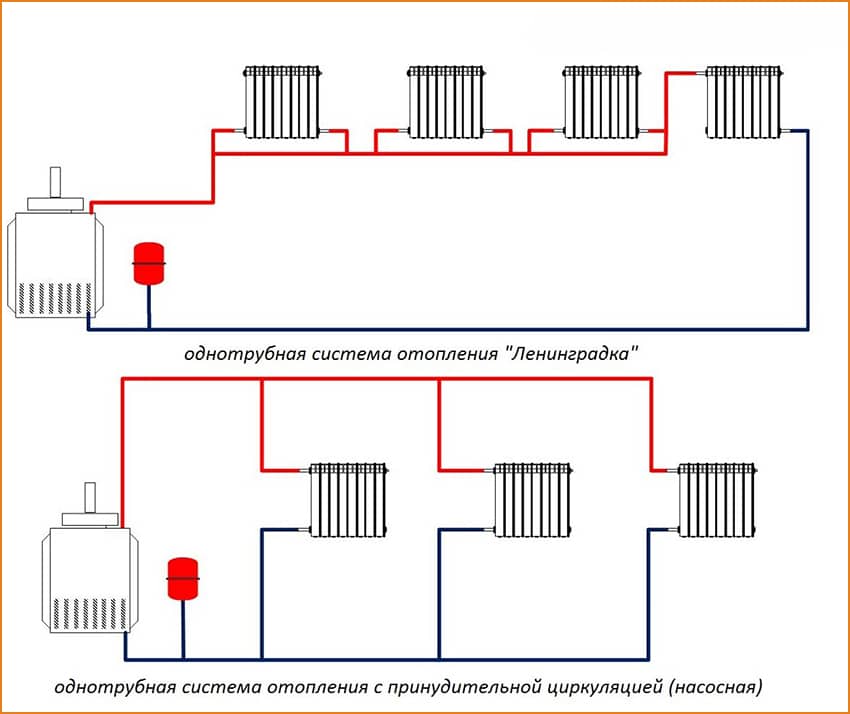

   • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Рекомендации по выбору радиаторов для системы

• Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
• Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
• Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
• Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
• Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Последовательность работ при монтаже однотрубной системы отопления своими руками

1. Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
2. Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
3. Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
4. Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
5. Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
6. После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
7. Производиться запуск системы, первая топка и ее настройка.

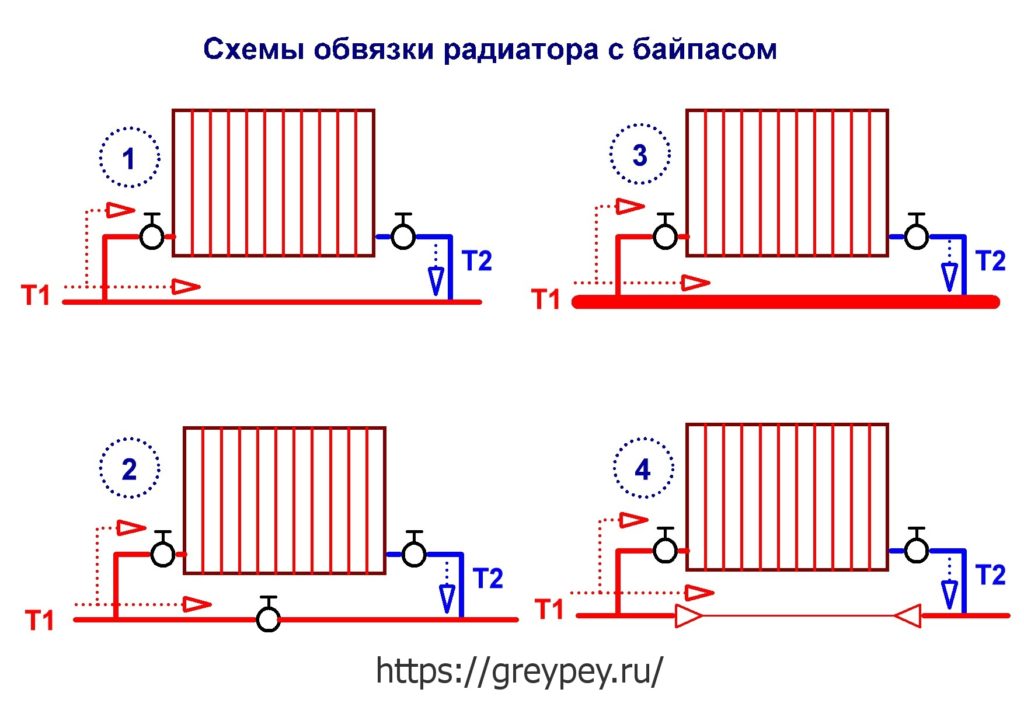

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

• Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
• Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
• Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!

Полный справочник по трубопроводам отопления

Содержание

Покрытие всех типов труб отопления

Когда вы думаете о домашнем отоплении, вполне вероятно, что сразу приходят на ум радиаторы и полотенцесушители. И хотя мы можем быть предварительно подготовлены к этому, легко забыть об основных элементах, которые могут буквально заставить наши устройства работать. Или гул. Или шуметь. И т. д. И т. д.

Однако довольно часто эти базовые функции абсолютно неотъемлемы от работы вашего домашнего отопления, и различные типы или стили могут привести к тому, что ваши устройства будут работать более или менее энергоэффективно, с большей или меньшей надежностью.

В этом блоге мы решили сосредоточиться на множестве различных типов трубопроводов для отопления, представленных на рынке, чтобы выделить, какие типы лучше всего подходят для конкретных компонентов, таких как напольное отопление, радиаторы и полотенцесушители, предоставить советы по установке, а также стоимость. подсказки и многое другое.

По сути, вы найдете все, что вам нужно знать о трубопроводах отопления, в нашем Полном руководстве по трубопроводам отопления.

Что такое трубопровод отопления?

По сути, трубопроводы отопления или трубопроводные сети представляют собой систему труб, которые используются для транспортировки жидкостей, главным образом для превращения холодной воды в горячую для обогрева помещений в доме. Существуют всевозможные первоначальные проектные соображения, касающиеся установки трубопроводов, в том числе с соблюдением строительных принципов и правил.

Мы обещаем сделать все возможное, чтобы не утомлять вас чрезмерно сложным жаргоном, но Полное руководство должно хотя бы вкратце освещать рекомендации, изложенные в этих правилах. Таким образом, мы можем подтвердить, что Утвержденный документ B строительных норм гласит, что трубопровод «включает в себя фитинги и аксессуары для труб. Определение «труба» исключает дымоход и трубу, используемую для целей вентиляции, за исключением вентиляционной трубы для наземной дренажной системы».

Вас можно простить за то, что вы не понимаете роли или даже наличия трубопровода среди множества принадлежностей, связанных с отоплением. Все виды устройств и компонентов включают трубы, в том числе прокладки, болты, клапаны, опоры, фланцы, сетчатые фильтры, гибкие и компенсационные соединения, а также простые трубы.

Эти ключевые приспособления имеют различное назначение — обычно для считывания и контроля расхода жидкости, температуры и давления.

Какие материалы используются для изготовления трубопроводов отопления?

Существует несколько основных материалов, используемых при строительстве трубопроводов отопления, каждый из которых обладает своими уникальными свойствами, преимуществами и недостатками.

Нержавеющая сталь и углеродное волокно в целом являются наиболее популярными материалами для изготовления трубопроводов. Однако существует целый ряд других вариантов неметаллических, пластиковых и облицованных труб, включая бетон, медь, стекловолокно и алюминий.

Обзор каждого типа будет приведен далее в этой статье, но в качестве основной отправной точки любое решение по материалу должно учитывать множество условий, с которыми столкнется трубопровод. В частности, изменения прочности материалов в средах с повышенными температурами. Учитывая, что поток жидкости может со временем вызвать эрозию или коррозию трубопровода, разумно выбрать материал, который будет медленно корродировать с известной скоростью.

Как устанавливается трубопровод отопления?

Прежде чем мы перейдем к тонкостям различных материалов для трубопроводов, стоит рассмотреть, как укладываются трубопроводы в зависимости от различных типов систем центрального отопления.

По сути, обычно используются три основных устройства для подключения котла к вашим домашним радиаторам или полотенцесушителям. Они бывают в виде однотрубной петли, подающей и обратной труб, а также микроотверстия.

В большинстве случаев трубопровод отопления устанавливается под радиатором. Он может быть установлен под половицами в помещениях с подвесным деревянным полом, со стояками для подключения труб к радиаторам. Также рекомендуется поддерживать трубы под половицами, чтобы сами трубы не выдерживали чрезмерный вес.

Тем не менее, паркетные полы гораздо более распространены в современных домах, и этот способ укладки не подходит для помещений с твердыми полами. Обычно эти типы фитингов для трубопроводов имеют высокоуровневые подводящие трубы, соединяющиеся с соседними или отдельными бытовыми радиаторами. В помещениях с подвесными потолками трубопровод обычно устанавливается между балками потолка сверху, но это может быть нецелесообразно, если каждый этаж представляет собой отдельное жилое помещение.

Другой вариант — настроить трубы так, чтобы они проходили по верхней части стены немного ниже потолка с помощью водосточных труб. На самом деле, никогда не бывает выгодной альтернативой прокладке напольных труб вдоль уровня пола, так как проблемы обязательно возникнут там, где трубы должны пересекать дверные проемы. В таких случаях трубы должны быть обмотаны вокруг дверной рамы или закопаны под полом, что на ваш вкус может показаться слишком агрессивным.

В случае необходимости прокладки высокоуровневых подводящих труб на чердаке или мансарде трубопровод необходимо изолировать. Вы можете изолировать трубопроводы в более «обычных» местах, если хотите, и это, вероятно, повысит уровень энергосбережения, но обычно это не требуется за пределами чердаков.

В тех случаях, когда циркуляционный трубопровод расположен выше радиаторов или других подключенных отопительных приборов, трубопроводы должны быть снабжены выпускными клапанами для выпуска воздуха, оставшегося в системе.

Варианты установки трубопровода

Однотрубный контур

Как следует из названия, однотрубные контурные системы имеют одиночный трубопроводный контур, который идет от котла и возвращается к нему. Все задействованные радиаторы располагаются на трубе, при этом каждое соединение радиатора ведет к одной и той же трубе. Когда нагретая вода из котла движется по трубе, происходит конвекция, в результате чего нагретая вода поднимается в радиатор, направляя более холодную воду обратно в трубу.

Одним из основных недостатков такого расположения труб является то, что первый радиатор будет нагреваться в большей степени, чем второй и третий и так далее. Таким образом, последний радиатор в системе будет значительно холоднее, поскольку он будет передавать большую часть своего тепла первоначальным радиаторам на участке трубопровода.

Теоретически на один контур трубы можно установить неограниченное количество бытовых радиаторов. Но чем больше радиаторов установлено, тем заметнее будет охлаждение между первым и последним радиаторами.

Однотрубные петлевые системы чаще встречаются в промышленных условиях, где петлевая труба может быть очень большой и, возможно, соединяться с тепловыми насосами, в отличие от жилых зданий. Маловероятно, что современные бытовые трубопроводные системы будут следовать одноконтурной линии, а вместо этого сосредоточатся на более эффективной компоновке фитингов.

Подающая и обратная трубы

Подающая и обратная трубы работают более эффективно, чем однотрубные петлевые системы. В них нагретая вода котла подается на одну сторону каждого радиатора (подающая труба), а противоположный конец радиаторов подключается к отдельной общей обратной трубе. В результате температура воды, проникающей в каждый бытовой радиатор, практически одинакова, поэтому от каждого отопительного прибора должна выделяться очень одинаковая тепловая мощность.

Автоматический перепускной клапан или клапан сброса давления соединяет подающую и обратную трубы, позволяя насосу перекачивать котловую воду, если все радиаторы отключаются одновременно.

Из-за ограничения потока, обусловленного радиаторами, количество необходимых радиаторов, как правило, ограничивается объемом циркуляционного насоса. Стандартный насос для бытовых подающих и возвратных трубопроводов обычно обеспечивает достаточную подачу до 12 радиаторов или полотенцесушителей.

Размер трубопровода может стать еще одним ограничением на количество устанавливаемых радиаторов. В большинстве случаев основные трубы, входящие и выходящие из котла, имеют диаметр более 22 мм, а трубы меньшего размера (15 мм или меньше) отходят для питания нескольких радиаторов или альтернативных нагревательных компонентов. То, сколько бытовых радиаторов можно подключить через эти меньшие трубы, будет зависеть от длины 15-миллиметровых участков трубы. Чем больше длина участка трубы, тем меньше потребуется радиаторов. Специалисты по отоплению рекомендуют устанавливать не более трех радиаторов вдоль одной 15-миллиметровой ветки трубы.

Эта более модернизированная установка, иногда называемая двухтрубной системой, гораздо чаще встречается в современных домах и, как правило, лучше подходит для бытовых нужд в жилых домах.

Трубопровод с микропроходом

В компоновке трубопровода с микропроходом используются стандартные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне или обратно, говоря более технически. Небольшие трубы (обычно 8 мм) выходят из каждого коллектора и соединяются с несколькими радиаторами. Длина трубопровода между каждым коллектором и радиаторами обычно не превышает пяти метров.

Возможно, используются специальные методы установки радиатора, чтобы гарантировать, что и подающая, и обратная трубы микроотверстия прикреплены к одному и тому же концу каждого радиатора. Напротив, трубопровод можно было подвести к противоположным концам сопутствующих радиаторов.

Системы трубопроводов с микропроходом представляют собой еще один тип систем, включающих клапан сброса давления между обратными трубами и подачей в котел, чтобы обеспечить защиту котла, когда все радиаторы выключены.

Одним из наиболее заметных преимуществ расположения трубопроводов с микроотверстиями является то, что трубы меньшего размера не способны пропускать столько воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микродиаметром можно довольно легко манипулировать для придания формы во время монтажа, и они требуют меньшего количества соединений, чем другие типы.

Что касается недостатков, размер трубы также в некотором смысле работает против этого, так как они могут довольно легко забиться в результате внутреннего осадка. Кроме того, насосу придется бороться с повышенным сопротивлением при транспортировке воды из бойлера, что, в свою очередь, делает насос более подверженным износу.

Кроме того, стоит подумать об альтернативе микротрубам, если вы живете в районе с жестким водоснабжением. Известковый налет может быстро накапливаться в циркуляционных трубопроводах и особенно вреден для такого типа трубопроводов. Если вы все-таки выберете в таком месте трубопровод с микрометрическим отверстием, то устройство для смягчения воды или подходящая добавка станут необходимым дополнением.

Оригинальные материалы для труб

Смогли бы Майк Скиннер и The Streets прославиться с таким слегка измененным названием дебютного альбома? Итак, первое воспроизведение, возможно, не предвидится, не говоря уже о втором, но тщательное изучение материалов нагревательных труб, безусловно, оправдано.

Существует множество различных материалов, используемых в производстве сантехники и труб, и, как и было обещано ранее, мы внимательно изучили каждый вид, чтобы определить его уникальные свойства, плюсы и минусы.

Медные трубы

Предлагая отличную гибкость и более компактную конструкцию, чем другие аналоги из оцинкованной стали, медные трубы являются одними из самых популярных типов на рынке. И хотя он может быть подвержен коррозии, опять же, как правило, в меньшей степени, чем другие трубы из оцинкованной стали.

Легкие медные трубы с тонкими стенками, которые могут поставляться в спиральном или прямом формате для соответствия любому типу водопроводной сети. Как таковой, это подходящий материал для трубопроводов для всех видов устройств, будь то однотрубная петлевая система для коммерческих целей или двухтрубная установка в жилых помещениях.

Фитинги для медных трубопроводов могут быть изготовлены с помощью бессвинцовой пайки или пайки, а также с помощью муфт или компрессионных фитингов.

Имейте в виду, что для пайки пайкой потребуется особенно квалифицированный установщик, который, скорее всего, будет стоить дороже, чем обычный сантехник. Компрессионные фитинги предлагают гораздо более простой процесс, но могут оказаться потенциально навязчивыми.

Надлежащая изоляция имеет первостепенное значение и при выборе медных труб отопления. После того, как радиаторы или альтернативные компоненты отопления были снабжены горячей водой, необходимой им для обеспечения впечатляющей тепловой мощности, имущество должно быть способно хорошо удерживать тепло, иначе медь увеличит вероятность потери тепла.

Учитывая, что медь также является металлическим материалом, следует учитывать электролитическую коррозию. Такая реакция обычно происходит, если арматура или фитинги из оцинкованной стали соприкасаются с медными или латунными трубами. В свою очередь, расход воды, выходящий из медных труб, не может превышать трех метров в секунду. Кроме того, свойства проводимости материала диктуют, что заземляющие соединения должны быть отделены от электропроводки и трубопроводов.

Трубы из оцинкованной стали или железа

Трубопроводы, изготовленные из оцинкованной стали или железа, можно с уверенностью назвать системой, ориентированной на безопасность, и в настоящее время они по-прежнему широко используются в пожарной безопасности для транспортировки воды. Действительно, этот тип трубопроводной сети уже давно признан классическим, традиционным способом транспортировки воды.

С самого начала, при «гальванизации», сталь должна быть инкапсулирована в расплавленном цинке после очистки перед обработкой. Это обеспечит высочайший уровень защиты как внутри, так и снаружи, недостижимый при использовании современных технологий гальванического покрытия, которые обычно используются для производства современных стальных или железных труб. Однако этот последний метод, как правило, обеспечивает более красивую и изысканную эстетику.

Традиционные трубопроводы из оцинкованной стали или железа, популярность которых, безусловно, снижается с точки зрения бытового применения, вызывают заметные и справедливые опасения в отношении внутренней и внешней коррозии в сочетании с альтернативными материалами. Таким образом, наличие подобных латунных или медных радиаторных клапанов затруднило бы реализацию такого рода устройств в жилых помещениях.

Трубопроводы из оцинкованной стали и железа отличаются особой прочностью и значительным весом и обычно монтируются путем свинчивания и навинчивания фитингов. Процесс установки этого конкретного типа трубопровода особенно трудоемок и менее прост, чем в случае с системами неметаллических труб.

Бетонные трубы

На пике долговечности сборные, жесткие бетонные трубы зарекомендовали себя как самые эластичные и износостойкие трубы.

Бетонные трубы обладают превосходными прочностными характеристиками и чрезвычайно прочны, что делает их пригодными для установки, в частности, в оживленных коммерческих помещениях. Они могут похвастаться проверенной репутацией в отношении надежности и структурной целостности, которая в наше время еще больше улучшилась благодаря инновациям в конструкции труб, процессах смешивания и производства.

Кроме того, бетонные трубы являются одними из самых эффективных и экологически безопасных моделей на рынке, учитывая их типичный срок службы, долгосрочные затраты на техническое обслуживание и тот факт, что их обычно можно приобрести на месте.

Большинство из вышеупомянутых свойств и характеристик, в частности исключительная прочность материала, помогают упростить и обеспечить надежный процесс установки. Тот, который обычно снижает стресс от рабочей нагрузки, а также ответственность владельца и / или специалиста по установке. Кроме того, при правильной установке и проверке бетонные трубы являются самым дешевым типом по сравнению с другими материалами трубопроводов.

Алюминиевые трубы

Универсальность является ключевым элементом, который обычно составляет основу обсуждения алюминиевых труб, в немалой степени благодаря бесшовной конструкции труб как внутри, так и снаружи.

Среди наиболее эстетически привлекательных стилей доступных трубопроводных систем алюминиевые трубы обычно имеют блестящую, отражающую поверхность, которая может фактически подчеркнуть интерьер дома, когда она не скрыта, особенно при использовании в сочетании, например, с хромированными радиаторами или полотенцесушителями.

Несмотря на впечатляющие свойства коррозионной стойкости, алюминиевые трубы также могут быть покрыты порошковой краской, отполированы или анодированы для придания специфического вида, который надеется получить покупатель.

Существуют контрастные сорта алюминиевых труб, и будет ли разница между ними рассматриваться как важная, будет зависеть от покупателя и типа проводимой установки. В дополнение к специфике планировки помещения предусмотрена установка алюминиевых труб.

Чтобы дать общее определение каждому сорту, один сорт полностью подходит для формовки, гибки и штамповки, в буквальном смысле возвращаясь к характеристикам гибкости, которые так легко ассоциируются с алюминиевыми трубками.

Алюминиевые трубы альтернативного сорта имеют более прочный профиль, что делает их идеальными для нарезания резьбы, сверления и машинных работ, хотя оба сорта алюминиевых труб идеально подходят для сварки.

Алюминиевые трубы также поставляются готовыми к использованию, что упрощает и зачастую удешевляет процесс монтажа. Помимо резки и снятия фаски, не существует никаких особых требований и не требуются специальные инструменты, поэтому трудозатраты, как правило, невелики в отношении фитингов алюминиевых труб.

Трубы из стекловолокна

Трубопроводы из стекловолокна, известные своей отличной коррозионной стойкостью и часто применяемые для бурения с аналогичными свойствами, в основном состоят из полимерной матрицы, армированной стекловолокном.

Трубы из стекловолокна также могут похвастаться доказанной способностью выдерживать высокое давление, что привело к резкому росту их популярности в отношении некоторых коммерческих предприятий. В частности, службы противопожарного водоснабжения в наше время, как правило, отдают предпочтение стеклопластиковым трубам, а не традиционным стальным вариантам.

Нет необходимости в дополнительном футеровке или покрытии благодаря коррозионной стойкости трубопроводов из стекловолокна, что помогает сохранить легкий профиль. Трубы из стекловолокна примерно на 15% тяжелее стальных и примерно на 10% тяжелее бетонных аналогов.

Как непроводящий материал, стекловолокно не представляет угрозы для электрических радиаторов, которым в любом случае не потребуется горячее водоснабжение. Тем не менее, трубы из стекловолокна соответствуют самым строгим стандартам в отношении веса, жесткости, размерных критериев и общей стоимости.

Действительно, трубы из стекловолокна требуют чрезвычайно низких затрат на техническое обслуживание, учитывая, что их чрезвычайно просто обслуживать из-за того, что они не ржавеют, и тот факт, что они требуют минимальной защиты от окружающей среды.

Цены на установку, как правило, также будут очень разумными, чему в немалой степени способствует легкий вес трубопровода, что позволяет легко маневрировать и устанавливать его на место безопасно и правильно.

Пластиковые трубы

Этот тип трубопроводов часто пользуется плохой репутацией, и в некотором смысле его можно понять. Восприятие пластиковых труб обычно определяет их как более дешевый вариант и, следовательно, менее качественную версию по сравнению с другими материалами.

И хотя в какой-то степени это может быть правдой, в некоторых случаях сеть пластиковых трубопроводов может принести пользу, особенно если ее умело скрыть от глаз, тогда эстетика является одним из менее значимых факторов, о которых стоит беспокоиться.

Это одна из причин того, что пластиковые трубы являются популярным дополнением к теплым полам, а также гибкость труб, которая позволяет им проходить до 25 метров под землей без каких-либо требований к соединению.

Такая невероятная гибкость делает их установку относительно несложной, так что вам не нужно ни выкладывать чрезмерную сумму за успешную установку, ни покупать трубы на начальном этапе, как вы можете себе представить.

Пластиковые трубы также менее склонны к замерзанию и испытаны на манометре с давлением 10 бар для уверенности в производительности.

Принимая во внимание все обстоятельства, они представляют собой более привлекательное предложение, чем они, возможно, считают, особенно в случае перспективных фитингов для системы обогрева пола в жилых помещениях. Дополнительную информацию можно найти в нашем блоге BestHeating Best Buddies: Plastic Pipework.

Трубы из углеродного волокна

Этот материал, иногда называемый графитовым волокном, удивительно прочен для такого легкого материала. Фактически, углеродное волокно может иметь прочностные характеристики примерно в пять раз выше, чем у стали, и профиль, который в два раза жестче.

В состав труб из углеродного волокна входят тонкие, прочные кристаллические углеродные нити, которые служат для повышения прочности материала. Углеродное волокно само по себе может быть тоньше, чем отдельная прядь волос, приобретая прочность при сплетении вместе, чтобы создать прочную форму.

В дополнение к огромной прочности и прекрасному легкому весу и обтекаемой форме, трубы из углеродного волокна обладают отличной химической стойкостью, а благодаря низкому тепловому расширению они устойчивы к высоким температурам.

Даже если этот последний пункт может быть довольно очевидным для типа трубопровода отопления, он важен для того, чтобы сделать системы трубопроводов из углеродного волокна столь популярным приспособлением во многих коммерческих секторах. Например, в автомобильной и аэрокосмической промышленности, а также в вооруженных силах трубы из углеродного волокна уже давно используются в различных областях тепловых сетей.

Установка в больших масштабах обходится дешевле, особенно с учетом тонкости материала, что является еще одним фактором, определяющим расположение трубопроводов из углеродного волокна в коммерческих целях, а не в домашних условиях.

Трубы из нержавеющей стали

Наконец, под микроскопом находятся трубы из нержавеющей стали, которые являются одними из самых популярных типов, не в последнюю очередь из-за их выдающихся свойств устойчивости к коррозионным элементам.

Трубы из нержавеющей стали, устойчивые к окислению и эрозии, содержат в своем составе никель и хром, что также способствует высокой прочности и пластичности, которыми они обладают даже при высоких температурах.

Это еще один универсальный вариант компоновки труб, который можно подвергать термообработке, что означает, что они могут быть легко сварены в различных размерах и формах, чтобы соответствовать любой схеме или системе отопления, в которую они будут поставляться.

Кроме того, разумные затраты на установку, а также простота обслуживания и обычно длительный срок службы делают трубы из нержавеющей стали привлекательными для многих как в жилых, так и в коммерческих целях. Все эти факторы в сочетании с трубами из свинцовой нержавеющей стали считаются одними из самых востребованных в промышленности и домашнем хозяйстве вместе взятых.

Конфигурации трубопроводов отопления

Варианты установки трубопроводов отопления мы уже упоминали ранее в этой статье, но возможности использования множества различных конфигураций таковы, что нам также потребовалась визуальная помощь.

Однотрубные петлевые системы

На прилагаемой схеме показана однотрубная петлевая система, которая в данном примере обеспечивает подачу горячей воды к четырем отдельным радиаторам. (Теоретически однотрубные контурные сети могут обеспечивать водой неограниченное количество радиаторов или альтернативных нагревательных устройств. )

В этом наиболее простом устройстве вода выходит из котла, проходя по подаче и питая два верхних радиатора, как показано на рисунке. Вода продолжает двигаться по той же трубе, позволяя двум нижним радиаторам также нагреваться, хотя, возможно, не в такой степени, как первые компоненты на участке трубы (один из самых больших недостатков системы такого типа).

Тем не менее, несоответствие между тепловыми мощностями каждого радиатора не должно быть чрезмерным в однотрубной петлевой системе, как показано на схеме. Чем больше радиаторов включено в одноконтурную сеть, тем больше будет скорость охлаждения от первого до последнего.

Вероятно, проще всего предусмотреть такую ​​систему трубопроводов отопления в коммерческом помещении, таком как офис или крупный магазин розничной торговли, где может потребоваться несколько радиаторов для поддержания относительно низкого уровня тепла на значительной площади поверхности.

Системы подающих и обратных трубопроводов

Что касается систем подающих и обратных трубопроводов, визуальное представление в буквальном смысле рисует более очевидную картину того, как этот тип отопительной сети работает более эффективно, чем одноконтурная схема.

Как показано, вода из бойлера поступает с одной стороны каждого радиатора через подающую трубу, а на противоположном конце каждого компонента подсоединяется отдельная обратная труба. Это гарантирует, что вода, достигающая всех радиаторов, имеет примерно одинаковую температуру, поэтому все они должны производить одинаковую тепловую мощность.

И подающая, и обратная трубы подключаются через предохранительный клапан или автоматический перепускной клапан, что позволяет насосу перекачивать котловую воду, даже если все домашние радиаторы были отключены на какое-то время.

В то время как на схеме показаны четыре радиатора, стандартные установки системы подачи и возврата могут вмещать до 12 нагревательных устройств.

Однако размер циркуляционного насоса и параметры ограничения потока радиаторов или полотенцесушителей могут повлиять на это значение. Как и длина трубопровода. Следуя общему правилу, чем больше длина участка трубы, тем меньше потребуется радиаторов. Рекомендуется располагать не более трех радиаторов на одном ответвлении трубы диаметром 15 мм, хотя большинство основных труб, входящих и выходящих из котла, имеют диаметр 22 мм и более.

Этот тип двухтрубной сети является более вероятным кандидатом для домашнего использования, в котором он может постоянно обеспечивать комфортный уровень тепла по мере необходимости.

Системы с микротрубами (две трубы)

Другая двухтрубная система, которую легче объяснить с помощью схемы, представляет собой систему с микротрубками. Как показано на изображении, этот тип системы соединяет подающий трубопровод от котла с коллекторами и от коллекторов обратно к котлу по обратному трубопроводу.

Миниатюрные трубы отходят от коллекторов, обычно диаметром 8 мм, для подачи воды к нескольким радиаторам или альтернативным нагревательным устройствам. Общая длина трубопровода, соединяющего каждый коллектор с радиаторами, обычно составляет пять метров или менее.

В показанном примере и подающая, и обратная трубы микроотверстия присоединены к противоположным концам четырех радиаторов. Но следует отметить, что применение специальных методов монтажа может привести к подключению трубопровода к одному и тому же концу радиаторов, если такая установка предпочтительна.

Предохранительный клапан обеспечивает защиту котла в любое время, когда все радиаторы в системе отключены.

Свяжитесь с BestHeating

К этому моменту вы, надеюсь, сможете отличить свои одноконтурные трубопроводные системы от ваших устройств подачи и возврата, а также иметь какое-то представление о том, какие материалы труб будут наиболее подходящими для любого бытового или коммерческая установка, о которой вы могли бы подумать.

Если вам нужна дополнительная помощь или совет относительно трубопроводов отопления или любых других тем, связанных с отоплением, пожалуйста, не стесняйтесь обращаться к команде BestHeating, которые будут более чем рады помочь в любом случае мы можем.

Вы можете сделать это, оставив свои мысли в разделе комментариев ниже или связавшись с нами через Facebook, Instagram или Twitter.

Джон Клее

Имея опыт работы в спортивной журналистике, Джон считает написание контента одним из своих основных увлечений. Он всегда приправляет наш консультационный центр аргументированными и проверенными советами по отоплению дома и предлагает экспертные решения для вопросов, на которые вы хотите получить ответы. Тонкий знаток футбола и музыки. По крайней мере, в его собственной голове.

Схема однотрубной системы отопления с нижней разводкой. Однотрубная система отопления частного дома

Однотрубная система отопления, в просторечии называемая «ленинградской», пользуется большой популярностью у частных застройщиков. Все дело в его экономичности, а также простоте монтажа и эксплуатации. Особенно часто в небольших загородных домах применяют однотрубную систему отопления с нижней разводкой. О ней и поговорим далее в статье.

Особенности конструкции

При проектировании систем отопления загородного дома в первую очередь необходимо определить, какая из конструкций — однотрубная или двухтрубная — будет наиболее удобной в данном конкретном случае. Первый проще в установке и проще в эксплуатации. Однако это тоже не работает. Однотрубные системы применяются в основном в небольших одноэтажных домах. Этот дизайн включает в себя:

• Котельное отопление;
• Трубы ПВХ;
• Радиаторы;
• Обычно циркуляционный насос;
• Расширительный бачок ;
• Группа безопасности;
• Фильтры;
• штуцер.

Представляет собой схему однотрубной системы отопления с нижней разводкой (или любой другой) замкнутого контура, в котором теплоноситель движется по кругу. При желании в частном доме можно использовать вариант как естественного цикла, так и принудительного. В последнем случае в систему устанавливается циркуляционный насос, перекачивающий теплоноситель.

Закрытая (принудительная) система отопления имеет такое важное преимущество, как возможность значительной экономии топлива. Вариант с естественной циркуляцией при использовании однотрубной конструкции применяется крайне редко. В основном из-за недостаточной эффективности. При этом теплоноситель циркулирует по трубам за счет разницы температур на выходе и входе в котел. Так как, проходя по периметру помещений, вода или антифриз постепенно остывают, крайних радиаторов тепла может не хватить. Таким образом, в дальних комнатах воздух будет прогреваться намного хуже, чем в ближних. При использовании помпы теплоноситель быстрее циркулирует по трубам и соответственно меньше остывает.

Что такое нижнее соединение?

Проектирование систем отопления — процедура очень важная. При составлении схемы все должно быть продумано до мелочей. Так, например, радиаторы отопления могут быть включены в схему разными способами. Иногда применяют диагональный способ, при котором входной и выходной патрубки располагаются с двух сторон батареи – сверху и снизу. Часто также используется боковое подключение. В этом случае трубы подключаются к радиатору с одной стороны. Нижнее подключение предполагает их подключение с обеих сторон, но только снизу. Этот метод имеет как свои преимущества, так и недостатки. К первым можно отнести простоту монтажа и возможность разводки труб под напольным покрытием. Недостатком нижнего подключения является то, что степень теплоотдачи батарей не слишком высока по сравнению с другими способами.

Установка котла

Что представляет собой схема однотрубной системы отопления с нижней разводкой, мы разобрались. Теперь давайте посмотрим, как правильно его монтировать. Монтажные работы начинаются так:

• Сначала устанавливается отопительный котел. В однотрубных системах могут использоваться все их разновидности. Наиболее экономичными и простыми в обслуживании являются газовые модели. В частных домах, если в населенном пункте есть автомагистрали, обычно их прокладывают именно они. Монтаж котла можно произвести самостоятельно. Для этого нужно всего лишь следовать инструкции производителя.
• Дымоход выводится на улицу с прокладкой в ​​месте примыкания к перекрытию жаростойким материалом. Котел могут подключить только специалисты. Установленный или повешенный на стену, он должен быть строго горизонтальным.

Монтаж труб и радиаторов

Продолжить монтаж системы отопления дома с навесной батареей. Монтируют радиаторы обычно под окнами. Они должны располагаться на стенах таким образом, чтобы расстояние от их нижнего края до пола было около 10 см, до подоконника 8 см, до стены 5 см. Это обеспечит максимальную теплоотдачу.

На следующем этапе монтируются трубы для отопления. Подключение радиаторов обычно делается байпасным. Это позволяет при необходимости закрыть батарею без остановки всей системы отопления. Байпас просто монтируется. Собственно сам патрубок проходит под радиатором, последний крепится к снятым с него патрубкам.

Каждая батарея укомплектована краном обыкновенным и краном «Маевского». Последний служит для спуска лишнего воздуха при опрессовке и монтируется на подающем патрубке непосредственно возле радиатора. Для отключения/подключения аккумулятора используется обычный кран.

Установка расширительного бака

Собирая любые виды систем отопления, в том числе и однотрубные, этому элементу следует уделить максимум внимания. От того, насколько правильно собран бак, зависит безопасность эксплуатации всей конструкции и ее долговечность. Его можно установить в систему двумя способами. Обычные модели монтируются так, чтобы они были выше котла примерно на 1-2 м. Мембранные варианты устанавливаются рядом с отопительным прибором. В любом случае установка осуществляется на обратку.

Установка циркуляционного насоса

На напорном трубопроводе этот важный конструктивный элемент можно не устанавливать. Температура воды на этом шоссе очень высокая. Постоянный перегрев может привести к преждевременному выходу устройства из строя. Поэтому насосы для систем отопления устанавливают на обратке, где к котлу подходит уже остывшая вода. Установите устройство на байпас с клапанами. Непосредственно перед ним должен быть закреплен специальный фильтр. Теплоноситель в трубках очень чистый. Внутри системы может скапливаться шлам, образовываться накипь и т. д. Если фильтр не использовать, конструкция забьется.

После установки такого оборудования, как насосы для систем отопления, необходимо подключить сами котлы и протестировать оборудование. Трубы подключаются к входу и выходу отопительного агрегата согласно инструкции. Предварительно в любом месте (ближе к котлу) монтируется группа охраны. В самой нижней точке системы врезается сливной кран.

Группа безопасности

В состав данного узла системы отопления входят такие элементы как:

• Вентиляционное отверстие;
• консоль;
• Манометр;
• Запорная и предохранительная арматура.

Обычно предохранительная группа устанавливается на выходной патрубок. Без него вы не сможете запустить систему в работу.

Заправка и проверка системы

Итак, вы теперь знаете, что такое принципиальная схема однотрубной системы отопления с нижней разводкой, и как она монтируется. После завершения сборки можно приступать к операции опрессовки. Потребуется насос. С его помощью необходимо закачать в систему воду под давлением, которое несколько выше рабочего (для частных домов обычно 3-5 атм.). При проведении операции опрессовки следует внимательно осмотреть все соединения, фитинги и тройники на наличие протечек. Возникающие проблемы необходимо устранять.

Как добиться равномерного распределения тепла в однотрубной системе

Как уже было сказано, основным недостатком таких конструкций является разная температура прогрева радиаторов. Для того чтобы добиться равномерного распределения тепла по всем помещениям, можно использовать батареи с разным количеством секций. Однако гораздо удобнее производить регулировку с помощью кранов, установленных на радиаторах. Через ближний к котлу должно проходить меньшее количество теплоносителя, через дальний, соответственно, больше.

Подбор конструктивных элементов

Конечно, система отопления начинается с подбора необходимых узлов и деталей. В однотрубных системах отопления используются практически те же элементы, что и в любых других. Радиаторы могут быть:

• Алюминий. Это довольно эстетичный легкий вариант, способный выдержать большое давление. Недостатком таких радиаторов является, прежде всего, требовательность к качеству теплоносителя.
• Биметалл. Эти модели изготавливаются из двух видов металлов – алюминия и стали. Они служат намного дольше, чем первый вид. Дело в том, что алюминий с теплоносителем в них напрямую не контактирует. Из него производят только сами тепловыделяющие плиты.
• Чугун. Это всем известный тип, достаточно надежный, но очень тяжелый.

Трубы для отопления в настоящее время чаще всего применяют металлопластиковые. Однако возможна установка как стальных, так и даже медных. Последний вариант считается самым надежным. А вот при выборе алюминиевых радиаторов нельзя использовать в системе медные трубы.

В конструкциях с системой естественной циркуляции металлопластик или сталь следует устанавливать большего диаметра, чем при использовании насоса диаметра.
