Скважинный насос с обратным клапаном: монтаж и способы применения

Главная Полезное

Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.

Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.

Предыдущая запись

Насосы поверхностного типа

Следующая запись

Настройка и ремонт реле давления насосной станции

Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.

Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

• Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
• Участок перед насосной скважинной системой.

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями.

В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:

• внешняя и наружная резьба,
• из латуни или пластика,
• с фильтром или без и т.д.

Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».

Монтаж обратного клапана: правила и качество

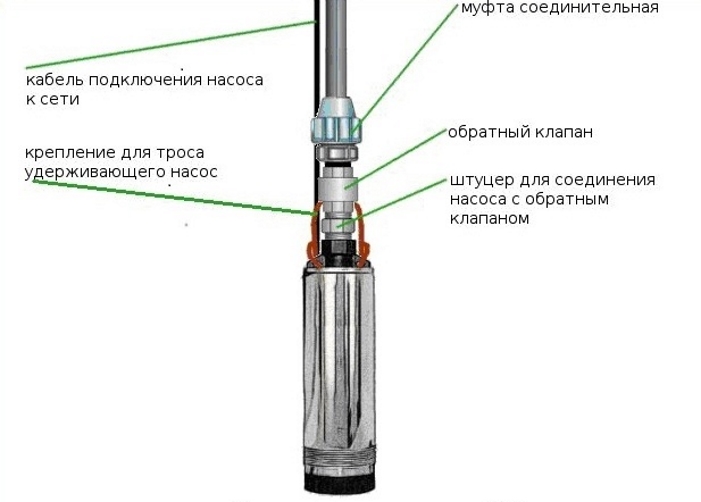

Насос с обратным клапаном устроен довольно просто. В его состав входит:

• корпус,
• пружина,
• диск,
• крышка.

Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.

Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.

Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.

При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.

Обратный клапан для воды.

Когда вы приходите в сеть наших магазинов «Мир насосов», то наши консультанты предлагают вместе с насосом приобрести обратный клапан…

29.06.2021

Механизм простой, но выполняет очень важную функцию — стабилизирует поток, предотвращая этим аварийность. Клапан препятствует обратному движению жидкости. Магистраль постоянно заполнена. Вода подается постоянно, в нужном объеме.

Обратный клапан из латуни

Для бытовых целей корпус обратного клапана изготавливают из латуни, которая устойчива к растворенным в воде солям и минералам. Снаружи-гальваническое покрытие. Внутренние элементы отливаются из сплава цинка и меди, или специального полимера. Пружина сделана из специальной пружинной стали с увеличенным сроком службы.

Основные элементы:

• Корпус: камера для золотника и муфтовое соединения с резьбой.

• Золотник: состоит из штока, двух тарелок золотника и прокладки.

• Исполнительная часть: пружина.

Открытие и закрытие обратного клапана происходит, при работе насоса, когда вода проходит сквозь него. Клапан пропускает жидкость по магистрали. При отключении клапан закрывается и не пропускает воду в обратном направлении.

Золотник движется вдоль толкателя (штока) в камере. Поток сжимает пружину и отжимает тарелки в открытое положение.

Когда напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Клапан из пластика

Если система собрана из пластика или полипропилена, то ставятся обратные клапаны из этого же материала

В этом случае поток перекрывается шаром, прижимаемым к седлу клапана. Напор жидкости отжимает шар от седла, открывая проход для воды.

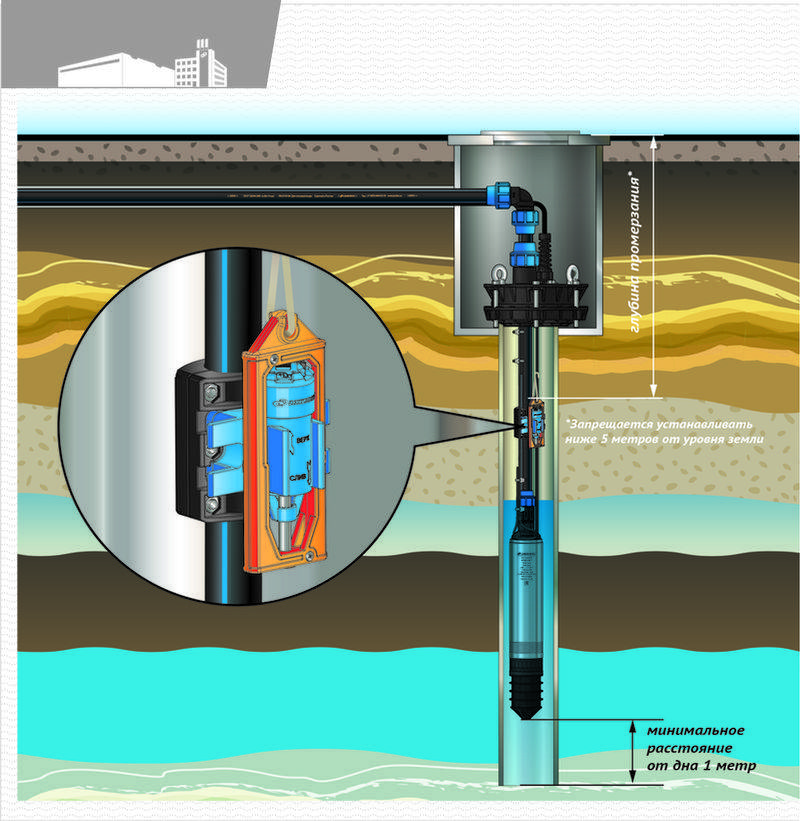

Установка обратного клапана

Скважинный насос

Все специалисты сходятся во мнении, что при монтаже скважинного насоса обратный клапан обязателен.

Место для установки обратного клапана на насосе зависит от типа скважины.

Если у вас абиссинская скважина, то клапан надо установить герметично сразу после попадания в водоносный слой.

Если у вас глубокая скважина, то погружной насос работает за счет созданного вакуума. При выключении насоса клапан наглухо закрывается, скважина переводится в «ждущий режим». Вода удерживается у самой поверхности трубы и не опускается снова вниз. Поэтому при включении насоса сразу начинается подача в трубу. Этим снижается нагрузка на насосное оборудование.

Насосная станция

Чтобы вода при отключении насосной станции не стекала обратно в скважину, и оборудование не работало на «сухой ход» важно установить обратный клапан.

При этом не надо забывать, что это поверхностный насос поднимает воду на высоту примерно 8 м. Если зеркало воды ниже, то агрегат надо установить в кессон или приямок.

Собирается узел. Обязательно устанавливается донный сетчатый фильтр, отсеивающий мелкие камешки, мусор. Соединение проверяется на герметичность, чтобы не было подсоса воздуха. Узел проверяется на исправность.

Важно! Стрелка на корпусе обратного клапана должна совпадать с направлением движения воды.

Следует учесть, что мощность насоса немного уменьшится за счет преодоления сопротивления пружины.

Зато агрегат будет работать более экономично за счет того, что не надо постоянно нагнетать давление в системе. Оно создается один раз и потом только поддерживается.

Итак:

Установив такое простое приспособление как обратный клапан, вы решаете сразу несколько задач:

• Стабилизируете напор.

• Сохраните магистраль постоянно наполненной.

• Убережете дорогостоящее оборудование от сухого хода, скачков давления и продлите срок его эксплуатации.

Обратный клапан скважинного насоса

| Tameson.com

Рисунок 1: Обратный клапан

Обратные клапаны являются важным компонентом водопроводных систем скважинных насосов. Они не дают воде течь обратно в скважину при отключении насоса, защищая систему от различных проблем. Нужен ли водопроводной системе колодца один или несколько обратных клапанов, зависит в основном от глубины колодца.

В этой статье подробно рассматриваются обратные клапаны скважинных насосов, чтобы помочь пользователям понять их функции и способы их эффективного использования в водопроводной системе скважины.

Содержание

• Обратные клапаны и их функции
• Обратные клапаны скважинных насосов
• Почему обратные клапаны скважинных насосов важны
• Установка и техническое обслуживание обратного клапана скважинного насоса
• Материалы
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Обратные клапаны и их функции

Прежде чем углубляться в обратные клапаны скважинных насосов, полезно сначала понять, что такое обратные клапаны и как они работают. Обратные клапаны являются простейшими ходовыми регулирующими клапанами. Их функция состоит в том, чтобы позволить потоку двигаться в одном направлении и предотвратить его движение в противоположном направлении. Обратный клапан открывается, когда среда проходит через него, и закрывается, когда среда перестает течь или возникает обратный поток. Чтобы получить полное представление об обратных клапанах, прочитайте нашу статью об обратных клапанах!

Обратные клапаны скважинного насоса

Подпружиненный обратный клапан (рис. 2) является подходящим клапаном для водопроводной системы скважинного насоса. Когда насос работает, давление воды, поступающей в клапан, открывает его. Когда насос отключается, пружина и обратное давление объединяются, чтобы быстро закрыть клапан. Это быстрое закрытие необходимо для уменьшения гидравлического удара в системе. Поворотные обратные клапаны не подходят, потому что они закрываются слишком медленно для скважинных насосов.

Рис. 2: Обратный клапан с пружинным приводом: направление потока (A), уплотнительное кольцо (B), тарелка (C) и пружина (D).

Почему важны обратные клапаны скважинных насосов

Регулярно эксплуатируемый скважинный насос должен оставаться заполненным, а это означает, что когда он не работает, он должен иметь возможность включаться и нормально функционировать.

Большинству скважинных насосов для работы требуется вода внутри насоса и трубопровода. Без обратного клапана вода будет вытекать из насоса и обратно в колодец, когда он отключается. В насосе не будет воды, и он не сможет работать, если пользователь не заполнит насос вручную.

Отсутствие заполненного насоса — не единственная проблема, если вода свободно течет обратно в колодец. Обратные клапаны также защищают насосы от обратного вращения, гидравлического удара и тяги, которые могут привести к повреждению двигателя или трубопровода.

• Обратное вращение: Когда вода свободно течет обратно в колодец, насос может вращаться в обратном направлении. Если насос включается во время обратного вращения, усилие, прилагаемое к двигателю для изменения направления вращения насоса, может привести к поломке насоса.
• Гидравлический удар: Неисправный или негерметичный обратный клапан может вызвать образование вакуума в трубопроводе из-за того, что давление в трубопроводе ниже атмосферного давления. Когда насос снова включится, вода с большой скоростью заполнит пространство и ударится о неподвижную воду над ним. Возникающий в результате гидравлический удар может повредить трубопровод, трубу или двигатель.
• Напор: Без обратного клапана насос запускается с нулевым напором. Напор — это величина давления, необходимая для перемещения среды из точки А в точку В. Крыльчатки насоса немного поднимаются и изнашиваются относительно диффузоров, что приводит к относительно быстрому выходу из строя насоса и двигателя.

Установка и техническое обслуживание обратного клапана скважинного насоса

При выборе обратного клапана для водопроводной системы скважины учитывайте следующее. Рекомендуется связаться с производителем, чтобы определить, могут ли его обратные клапаны адекватно работать в системе.

• Скорость потока в трубе: Для максимального срока службы большинства обратных клапанов скорость потока не должна превышать 3 м/с.
• Давление в системе: Рассчитайте гидравлику всей системы, а не только настройку давления насоса, при определении того, какой обратный клапан установить.
• Перед установкой: Убедитесь, что обратный клапан не имеет дефектов и что его подпружиненный тарельчатый клапан может свободно перемещаться.
• Во время установки: Стрелка на внешней стороне корпуса клапана должна указывать направление потока при работе насоса.

Место установки обратных клапанов скважинных насосов

Рис. 3: Система погружных скважинных насосов: насос (A), обратный клапан (B) установлен на нагнетании насоса. Обратные клапаны (C и D) находятся на расстоянии не более 200 футов друг от друга. Обратный клапан (E) устанавливается над уровнем земли (F).

Три типа скважинных насосов используют обратные клапаны в водопроводной системе: погружной насос, центробежный насос и струйный насос. Каждый тип насосной системы будет использовать обратные клапаны по-разному. Глубина скважины является основным фактором, определяющим количество используемых обратных клапанов.

• Глубокие скважины: Погружной скважинный насос необходим для скважин глубиной более 120 футов. Как видно на рисунке 3, насос находится непосредственно в колодезной воде. Как правило, в корпусе насоса установлен обратный клапан, а следующий обратный клапан на линии должен быть не дальше 25 футов от насоса. Однако, если обратный клапан не установлен в корпусе насоса, первый обратный клапан должен быть установлен на нагнетании насоса. В обоих случаях обычной рекомендацией является установка обратного клапана через каждые 200 футов трубы.
• Неглубокие скважины: Погружные насосы можно использовать в неглубоких скважинах, но струйные и центробежные насосы также работают. Оба типа насосов используют донный клапан. Это специальный обратный клапан, помещаемый непосредственно в воду. Он имеет фильтр вокруг впускного отверстия, предотвращающий попадание более крупного осадка в клапан и, возможно, заклинивание его в открытом положении.
• Над землей: Устанавливать ли обратный клапан снаружи обсадной колонны или над землей (например, перед входом в напорный резервуар) полностью зависит от местного законодательства. В некоторых правовых юрисдикциях требуется установка обратного клапана перед гидробаком. В других юрисдикциях это вообще запрещено. Однако важно учитывать одну важную концепцию: каждый дополнительный обратный клапан в системе увеличивает статическое трение в системе. При суммировании статическое давление может снизить давление воды ниже желаемых пределов.

Проверка обратного клапана скважинного насоса

Распространенной проблемой в системах скважинных насосов является потеря давления в напорном баке, когда насос не работает. Эта потеря давления может стоить значительных дополнительных денег, потому что потеря давления приводит к тому, что скважинный насос работает чаще, что требует большей мощности. Поэтому важно выяснить, является ли негерметичный обратный клапан причиной этой потери давления.

Чтобы проверить, правильно ли работает обратный клапан, сначала отключите соединение между напорным баком и тем, что он обслуживает (например, бытовым водопроводом). Если после ожидания около часа давление в баке все еще снижается, это означает, что причиной является что-то на стороне нижнего колодца системы. Во многих случаях причиной потери давления является обратный клапан, который необходимо отремонтировать или заменить. Однако может потребоваться дальнейшее расследование. Поломка отводной трубы или подземных труб, идущих от колодца к напорному резервуару, также может привести к падению давления в системе.

Замена обратного клапана скважинного насоса

Когда встроенный обратный клапан погружного насоса выходит из строя, его необходимо заменить. После подъема насоса из скважины обратный клапан можно снять и заменить. Обратный клапан, выбранный для замены сломанного обратного клапана, должен быть той же модели. Замена обратного клапана в насосе — отличная возможность заменить уплотнительное кольцо вокруг уплотнения обратного клапана. Свяжитесь с производителем насоса, если у вас есть дополнительные вопросы по этому поводу.

Материалы

• Нержавеющая сталь : Обратные клапаны из нержавеющей стали не подвержены ржавчине или коррозии. Если в колодце есть стальной трубопровод, обратные клапаны из нержавеющей стали могут пережить трубопровод.
• Ковкий чугун: Обратные клапаны из ковкого чугуна являются экономичным и более прочным выбором, чем обратные клапаны из бронзы. Эти клапаны могут быть хорошим выбором для очень глубоких колодцев, в трубопроводах которых используется много обратных клапанов.
• Бронза: Обратные клапаны из бронзы не так прочны, как ковкий чугун, но устойчивы к коррозии.
• ПВХ: Обратный клапан из ПВХ имеет большую химическую стойкость по всей своей поверхности, чем обратный клапан из бронзы, и значительно дешевле. Однако ПВХ имеет более низкую механическую прочность и хуже работает в условиях высоких температур или давления, как бронза.

Обычно тарелка и пружина изготавливаются из нержавеющей стали. Прочтите наше руководство по химической стойкости, чтобы узнать больше о свойствах этих материалов.

Часто задаваемые вопросы

Где находится скважинный насос?

В системах погружных скважинных насосов насос находится в скважине, в воде. В системах струйных и центробежных скважинных насосов насос находится над землей.

Нужен ли скважинному насосу обратный клапан?

По крайней мере, скважинному насосу нужен донный клапан (особый вид обратного клапана), который находится в воде внутри скважины. Обратный клапан препятствует обратному течению воды в колодец, что удерживает насос в рабочем состоянии, а нагнетательный бак находится под давлением.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Что делает обратный клапан водяной скважины и почему это важно? — Skillings & Sons, LLC

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы обслуживать ее и обеспечить безопасное поступление чистой пресной воды в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды, важна ежегодная проверка компонентов ваших колодцев. Как домовладелец, безопасная эксплуатация вашего колодца является важным элементом для здоровья, безопасности и удобства вашей семьи.

Обратные клапаны являются важным компонентом каждой водяной системы с погружным насосом. Почему обратные клапаны важны? Во-первых, они позволяют вашей системе водоснабжения поддерживать давление, когда насос отключается. Они также предотвращают обратное вращение, тягу вверх и помогают свести к минимуму гидравлический удар (подробнее об этом позже!).

Имеется несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может подойти именно вам, и еще немного о преимуществах их правильной эксплуатации.

Что делает водяной обратный клапан?

Обратные клапаны предназначены для пропуска воды в одном направлении и являются обязательными для всех погружных насосных установок. Их работа заключается в том, чтобы предотвратить слив воды в колонне над насосом и в напорном баке обратно в скважину при отключении насоса.

Некоторые погружные насосы имеют встроенные обратные клапаны и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко. Если вы не уверены, проконсультируйтесь со своим специалистом по воде из колодца или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Существует несколько различных типов обратных клапанов, которые имеют специфическое применение. С погружными насосами следует использовать подпружиненные тарельчатые обратные клапаны со штоком или клеткой.

Эти типы предназначены для быстрого закрытия, когда поток воды останавливается и начинает двигаться в обратном направлении при отключении насоса. Обратные клапаны поворотного типа не подходят для этой функции, потому что они реагируют слишком медленно. Чтобы быть эффективным для этого приложения, ваш обратный клапан должен работать быстро. Когда насос останавливается, происходит внезапное изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Их размеры должны соответствовать параметрам расхода и давления насоса. Номинальное давление обратного клапана должно превышать максимальное выходное давление насоса. Лучшее решение – проконсультироваться со специалистом по колодезной воде. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Наряду с удержанием давления воды в вашей системе, ваш обратный клапан способствует бесперебойной и безопасной работе вашей системы водоснабжения, продлевая срок ее службы и предотвращая обратное вращение, взброс и гидравлический удар. Вот несколько условий, которые помогают контролировать обратные клапаны.

1. Обратное вращение

   Если у вас нет обратного клапана или он неисправен, вода в отводной трубе и системе будет течь обратно, когда насос остановится. Это может привести к вращению насоса в неправильном направлении при возврате воды в источник. Если двигатель вашего насоса запустится во время этого, это создаст большую нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

2. Напорный

   Без обратного клапана или протекающего клапана вода будет стекать обратно в колодец, как обратное вращение. Насос запустится в условиях пониженного напора, что может привести к увеличению усилия на крыльчатке/валу в сборе. Повторяющаяся тяга вверх при каждом пуске может привести к преждевременному износу и выходу из строя либо насоса, либо двигателя, либо того и другого.

3. Гидравлический молот

   Вода, текущая по вашей водопроводной системе, имеет вес и скорость (кинетическую энергию).
