Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

• В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
• При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
• Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Понравилась статья? Поделиться с друзьями:

Регулировка карбюратора бензопилы — Советы сервисных мастеров

4.3/5 — (30 голосов)

Настройка и регулировка карбюратора бензопилы самая технологично простая задача. Только тут возникает сакральный вопрос — «что крутить, сколько крутить и самое главное в какую сторону». Важно, перед проведением регулировки карбюратора в домашних условиях и своими руками необходимо знать некоторые нюансы. Иначе можно только усугубить ситуацию и навредить правильной работе двигателя бензопилы еще больше…

Перед тем как производить какие-либо манипуляции с карбюратором необходимо исключить возможные неисправности, которые могут повлиять на работу бензопилы (создать имитацию не работающего или не настроенного карбюратора:

Топливный фильтр (шланги):

Отсутствие механических повреждений на корпусе фильтра, отсутствие загрязнений, хорошая пропускная способность.

Воздушный фильтр:

Отсутствие механических повреждений на поверхности фильтра, отсутствие загрязнений, хорошая пропускная способность.

Неисправности системы зажигания: исправная свеча зажигания «в паре» с модулем зажигания должны обеспечить двигатель стабильной работой.

Исправная система выхлопа:

Выпускное отверстие цилиндра, а также глушитель не должны быть забиты нагаром — в следствие чего коса будет «задыхаться», не развивать обороты — создавая имитацию неисправного карбюратора.

Герметичность картера двигателя. Сальники коленчатого вала, резиновые впускные адапторы — в результате повреждений (естественного износа) пропускают в двигатель лишний воздух — проявляется обычно в сильном завышении оборотов и не возможности регулировки карбюратора.

Зачем мы об этом написали?

Дело в том, что когда владелец уверен, что необходима регулировка карбюратора — в 95% случаях регулировка карбюратора не при чем.

На работу двигателя бензопилы может повлиять очень большое количество факторов — от забитого глушителя (не развивает обороты) до потери герметичности в местах сальниках коленчатого вала, впускных резиновых адаптеров (пила сама набирает обороты и регулировка не помогает).

Логично, что владелец пилы первым делом подумает на карбюратор, но это в большинстве случаев не так.

Поэтому прежде чем лезть в настройки карбюратора прочтите до конца и определите для себя: стоит ли самостоятельно регулировать карбюратор?

Практически все карбюраторы современных бензопил имеют три винта настройки.

Винт Т — регулировка холостого хода

Винт L — регулировка низких оборотов

Винт H — регулировка высоких оборотов.

Для винтов L и H предусмотрены базовые настройки (например)

Винт L — 1,5 об. (закрутить полностью и выкрутить на 1,5 оборота)

Винт L — 2,0 об. (закрутить полностью и выкрутить на 2,0 оборота)

После этого производится корректировка оборотов холостого хода и максимальных оборотов по специальному устройству (электронный тахометр)

Жиклерами L и H устанавливаются необходимое количество топлива согласно потоку воздуха, которое подается через заслонку газа. Если поворачивать их по часовой стрелке, то соотношение воздуха/топлива обедняется (меньше топлива), если против часовой стрелки, то соотношение воздуха/топлива обогащается (больше топлива).

Настройка винта L — поворачивая жиклер по/против часовой стрелки регулируются максимальные обороты двигателя.

Для постепенной регулировки карбюратора необходимо поворачивать жиклер L против/по часовой стрелке примерно на 1/4 оборота. Не торопитесь и запоминайте сколько манипуляций вы совершили!

Винт Т — регулирует холостой ход.

При закручивании винта — обороты повышаются, при откручивании (против часовой стрелки — обороты уменьшаются).

Регулировка холостого хода — если обороты завышены (цепь на шине вращается на холостых), то крутим винт Т против часовой стрелки до того момента пока цепь не остановится.

!!! Повторимся, крутить винт лучше с небольшими шагами (примерно по 0,25 оборота) и запоминать количество вращений, чтобы в случае неудачи можно было вернуться в исходное положение!

Жиклер H — регулирует максимальные обороты.

Т.е. если винт H будет сильно закручен (бедная смесь) — обороты двигателя будут завышенными.

Если винт H — будет сильно выкручен (богатая смесь) — из глушителя будет выходить «много дыма» — необходима корректировка по часовой стрелке.

Точная регулировка максимальных оборотов карбюратора невозможна без электронного тахометра. Именно по нему выставляются максимальные обороты для конкретного карбюратора, конкретной пилы.

Чем грозит неправильная регулировка максимальных оборотов?

Ну например выходом из строя поршневой группы (тепловые задиры):

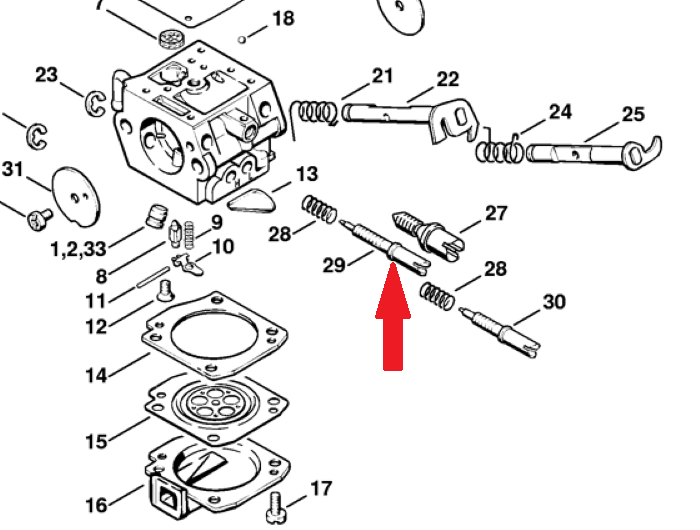

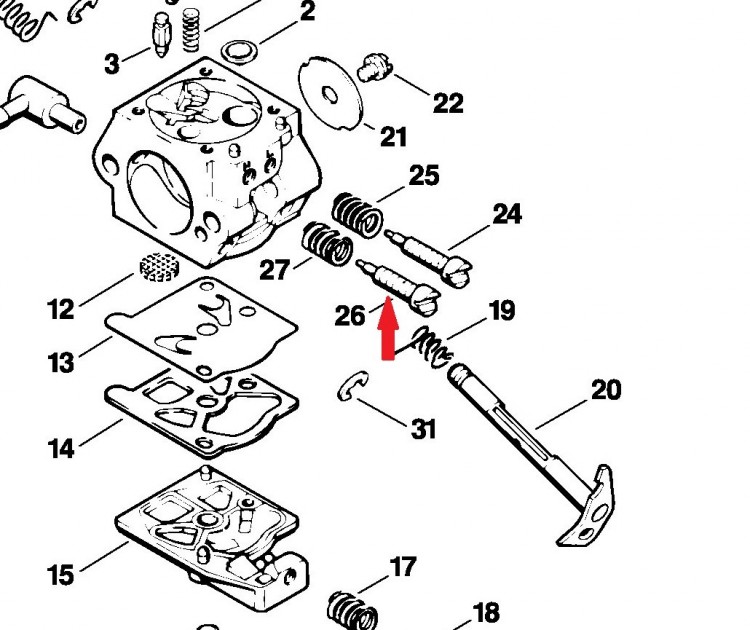

Некоторые производители бензоинструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку.

Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем пилы.

Некоторые подумают что цель — «навариться» на продаже отверток для регулировки (они и правда очень дорогие). Но на самом деле, это сделано для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Каждая модель пилы имеет свои особенности и мелкие «болячки», которые могут создать имитацию неработающего карбюратора, поэтому прежде чем лезть в настройки карбюратора необходимо убедиться в отсутствии других неисправностей.

Регулировка карбюратора сложный процесс, требующий опыта, знаний и специального дорогостоящего инструмента, поэтому доверьте данный процесс специалисту авторизованного сервисного центра. Поверьте это будет стоить в десятки раз меньше стоимости поршневой группы Вашей пилы, которая может выйти из строя в результате неправильной регулировки.

3. 9 17 голоса

Рейтинг статьи

Как настроить карбюратор бензопилы менее чем за 5 минут [2022]

Эта статья была обновлена ​​28 апреля 2022 г.

вещи, которые я узнал о безопасном и эффективном использовании бензопилы. Одним из таких пунктов было техническое обслуживание бензопилы, и одной из его частей была проверка карбюратора.

Я работаю на бензопилах более 30 лет и никогда не знал, как отрегулировать карбюратор. Если у вас новая пила, это к вам не относится, так как новые правила требуют, чтобы пилы были сконструированы таким образом, чтобы только квалифицированный техник мог настроить карбюратор. Однако, если у вас есть старая пила, вот как быстро настроить ее самостоятельно.

Начните с поиска трех регулировочных винтов. Обычно они имеют маркировку L (низкоскоростной жиклер), H (высокоскоростной жиклер) и I (холостой жиклер). Ваша пила может иметь другую маркировку (на фотографиях в галерее ниже натяжной жиклер помечен буквой «S»), но у вас будет три винта, соответствующие этим описаниям. Поищите в руководстве пользователя руководство по регулировке карбюратора.

Примечание: В руководстве по эксплуатации может быть указано, что карбюратор не регулируется без тахометра, что помогает не запускать двигатель слишком высоко. Если у вас есть тахометр, отлично. Если нет, вы все равно можете выполнить описанные ниже шаги, чтобы настроить карбюратор, стараясь не увеличивать обороты двигателя дольше, чем предлагается здесь.

Теперь давайте настроим вашу пилу.

9 простых шагов по настройке карбюратора бензопилы

1. Запустите пилу и дайте ей поработать несколько минут, чтобы она прогрелась.

2. Опустите пилу, дайте ей поработать вхолостую 30 секунд, а затем поднимите ее и наклоните вперед (рукоять вверх, а шину вниз).

3. Если он продолжает работать, перейдите к шагу 4. Если он останавливается, затяните винт Low Speed ​​. Это уменьшит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 2.

4. Реверс (ускорение) пилы на холостом ходу.

5. Если скорость разгоняется нормально, переходите к шагу 6. Если скорость буксует, ослабьте винт Low Speed ​​. Это увеличит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 4.

6. Включите пилу, работающую на холостом ходу, примерно на 5 секунд (никогда не включайте ее на 10 секунд и более).

7. Если он «трепещет» при раскручивании, это хорошо, поэтому переходите к шагу 8. Если он «кричит» при раскручивании, это плохо. Ослабьте Высокоскоростной винт . При необходимости повторите шаг 6.

8. Если цепь неподвижна, когда пила работает на холостом ходу, вы закончили.

9. Если цепь вращается вокруг шины, когда пила работает на холостом ходу, при необходимости отрегулируйте натяжной винт , чтобы остановить ее. Эта ситуация может быть исправлена ​​за считанные секунды и крайне опасна, если ее не исправить.

Вот и все. Менее пяти минут вашего времени могут иметь большое значение в том, насколько хорошо работает ваша пила.

Два дополнительных наконечника для настройки бензопилы

1. Используйте горячую воду и средство для мытья посуды для очистки бумажного воздушного фильтра (дайте ему высохнуть перед использованием) и
2. Используйте газ для бензопилы, чтобы очистить воздушный фильтр проволочного типа (вам не нужно давать ему высохнуть перед использованием).

Эта информация поможет вашей пиле работать более эффективно и продуктивно. Это позволит вашей пиле прослужить дольше и потребует меньше сил и труда с вашей стороны. В совокупности это означает более безопасные условия эксплуатации и большее количество сезонов на оленях.

Настройка карбюратора бензопилы Галерея изображений

Регулировка и настройка карбюратора бензопилы |

Регулировка карбюратора для бензопил

Регулировка карбюратора имеет решающее значение для цепных пил и других двухтактных двигателей. Слишком богатая регулировка приведет к тому, что пила будет дымить, будет иметь недостаточную мощность, приведет к дополнительному накоплению нагара и может повредить двигатель. Слишком бедная регулировка также приведет к недостаточной мощности и, скорее всего, повредит двигатель из-за заклинивания на обедненной смеси. Правильная регулировка карбюратора позволит пиле вырабатывать максимальную мощность, продлить рабочий цикл двигателя, производить минимальное количество дыма, плавно работать на холостом ходу, хорошо набирать обороты и обеспечивать бесперебойную работу.

90 093
Процедура регулировки карбюратора
Для обеспечения правильной регулировки карбюратора необходимо выполнить следующую процедуру:
• (1) Проверить воздушный фильтр и при необходимости очистите его. Регулировка карбюратора с частично забитым воздушным фильтром аналогична регулировке карбюратора с частично включенной воздушной заслонкой. Если вы регулируете пилу с грязным воздушным фильтром, после очистки фильтра пила будет работать слишком обедненной смесью.
• (2) Проверьте глушитель и выпускное отверстие на наличие нагара. Углерод, забивающий выпускное отверстие или экран искрогасителя, может привести к тому, что пила будет работать так, как будто карбюратор требует регулировки. Изменение настроек карбюратора при заглушенном глушителе может привести к тому, что пила будет работать на обедненной смеси после удаления нагара.
• (3) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки топлива на один оборот. Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда, а затем их вывинчивания на один оборот каждый. Необходимо соблюдать осторожность при завинчивании их на посадочные места, так как посадочные места можно легко повредить, если регулировочные винты затянуты слишком сильно. Эти сиденья хрупкие, и если они повреждены, карбюратор необходимо заменить.
• (4) Проверьте уровень топлива. Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть отрегулирован слишком богато, когда топливный бак заполнен.
• (5) Запустите двигатель и прогрейте его. Если пила работает на холостом ходу, дайте ей поработать несколько минут. Если он не будет работать на холостом ходу без остановки, прогрейте его, многократно нажимая на дроссельную заслонку, не открывайте дроссельную заслонку полностью. Регулировки карбюратора, сделанные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.
• (5) Начните с установки скорости холостого хода. Попробуйте установить скорость около 2700 об/мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила работала на холостом ходу как можно быстрее, не включая сцепление. Никогда не устанавливайте холостой ход таким образом, чтобы цепь работала при отпускании дроссельной заслонки. Если пила не работает на холостом ходу, переходите к следующему шагу.
• (6) Установите регулировку подачи топлива на низких оборотах. Медленно закручивайте винт до тех пор, пока двигатель не заработает или ему не хватит топлива. Запомните положение паза отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. Запишите положение паза отвертки и сравните его с положением регулировки наклона. Теперь медленно поверните винт в положение, при котором он лучше всего работает на холостом ходу. Это должно быть примерно посередине между богатыми и бедными настройками.
• Нажмите на ссылку ниже, и звуковой клип в формате WAV будет загружен в ваш браузер. То, что вы услышите, это работа пилы на холостом ходу. Медленно наклоняем регулятор низких оборотов, поворачивая его, пока обороты холостого хода не поднимутся, а затем он не начнет глохнуть. Затем мы становимся богаче и слышим, как пила начинает рычать, а обороты падают почти до такой степени, что замирают. Оптимальная настройка находится между этими двумя крайностями. Если вы отрегулируете слишком бедную смесь, у нее кончится бензин, и она умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком наклонно на высокой скорости, также может заглохнуть при ускорении.) Если вы думаете, что нашли правильное место, нажмите на газ, и пила должна набрать обороты без каких-либо колебаний или спотыканий.

Регулировка холостого хода пилы WAV

• (7) Вернитесь к шагу (5) и сбросьте холостой ход. Скорее всего, установка оборотов изменилась с тех пор, как вы оптимизировали регулировку топливной смеси.
• (8) Установите регулировку подачи топлива на высоких оборотах. Держите курок широко открытым и проверьте обороты с помощью тахометра.
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень оборотов таким образом, чтобы пила «четыре цикла» или «булькала» при полностью открытом дросселе. Не пытайтесь установить максимальные обороты без тахометра. Настройка на небольшое обогащение снизит производительность, но уменьшит вероятность повреждения двигателя пилы.
• Нажмите на ссылку ниже, и звуковой клип в формате WAV будет загружен в ваш браузер. На этот раз вы услышите, как пилу настраивают на полный оборот. После увеличения оборотов до максимальных и удержания, мы регулируем высокую скорость, заставляя ее замедляться и рычать, развивая небольшую мощность. Затем мы регулируем его наклон, заставляя его звучать более плавно, а затем он начинает голодать, также вырабатывая мало энергии и создавая МНОГО тепла. Когда мы снова переходим от бедного к богатому, звук становится немного грубее. Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно. Мы любим говорить, настолько «близко» к гладкости, насколько это возможно, но все же немного грубовато.
Этот файл больше первого и требует больше времени для загрузки. Те из вас, у кого медленные системы или соединения, могут не захотеть ждать!

Регулировка пилы Full Rev WAV

• Убедитесь, что регулировка низкой скорости по-прежнему работает так же хорошо, как перед регулировкой высокоскоростной струи. Изменение настроек одной форсунки часто незначительно влияет на другую. Если ускорение не такое, как раньше, вернитесь к шагу 6. ​​
• Установите конечную скорость холостого хода. На этот раз установите винт скорости холостого хода обратно на самые низкие обороты, при которых пила будет плавно работать на холостом ходу, не создавая впечатления, что она заглохнет.
• Ваша пила правильно отрегулирована и готова к работе.
9 0005
Почему нельзя установить новые углеводы, а затем оставить их в покое?
Некоторые люди задаются вопросом, почему их пила не может быть отрегулирована, когда она новая, и тогда не требуется никакой другой настройки. Они не понимают, что пилы не могут быть настроены на заводе и оставаться правильно отрегулированными в течение всего срока службы пилы. Дело в том, что некоторые производители думают так же и пробовали карбюраторы с «фиксированной струей» и «полуфиксированной струей». Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота над уровнем моря, тип топлива, возраст топлива, влажность, быстроизнашивающиеся детали пилы и множество других факторов заставляют карбюраторы нуждаться в периодической регулировке. Также полезно иметь возможность настроить карбюратор для различных применений; бензопилы, установленные на цепных пилах, например, должны иметь регулировку высокой скорости, установленную на большую скорость, из-за типа нагрузки на пилу.
