Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Замена вышедшей из строя или прокладка новой электропроводки в квартире или доме начинается с разработки электрической схемы. По схеме легко определить какие нужны установочные приборы и их количество. Рассчитывается длина проводов и их сечение.

Электромонтажная схема


соединения приборов в электрическом щитке

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат


защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления


автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить


электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы.

На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.


Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

Здравствуйте, Андрей!
В квартирах хрущевок и сталинок обычно так и делают, электрик сказал правильно.

Сергей 03.03.2016

Добрый день!
Скажите пожалуйста, как мне подключить бойлер в старой «хрущевке» если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Александр

Здравствуйте, Сергей!
Для обеспечения безопасности при подключении электроприборов в квартире, где нет заземления можно использовать УЗО, которое я рекомендовал при подключении стиральной машины.

Сергей 22.12.2016

Здравствуйте.
С интересом почитал Ваш сайт. У меня вопрос к Вам такой: в поселке сеть с двумя фазами, (видимо, старая организация сети) без нуля. Как правильно подключить автоматы, на один провод автоматы и к потребителям, а второй провод к потребителям напрямую?

Есть ли смысл в УЗО?
С уважением, Сергей.

Александр

Здравствуйте, Сергей!
С такой организацией проводки мне сталкиваться не приходилось, но ответ на этот вопрос есть в ПУЭ (Правила установки электрооборудования). Необходимо установить автоматический двухполюсный выключатель (в одном корпусе установлено два спаренных автомата). Таким образом, при срабатывании автомата будут разрываться оба провода, что обеспечит 100% защиту при любом аварийном случае.
УЗО к фазе и нулю не привязано, поэтому если есть желание, то можно установить, и оно будет полноценно работать.

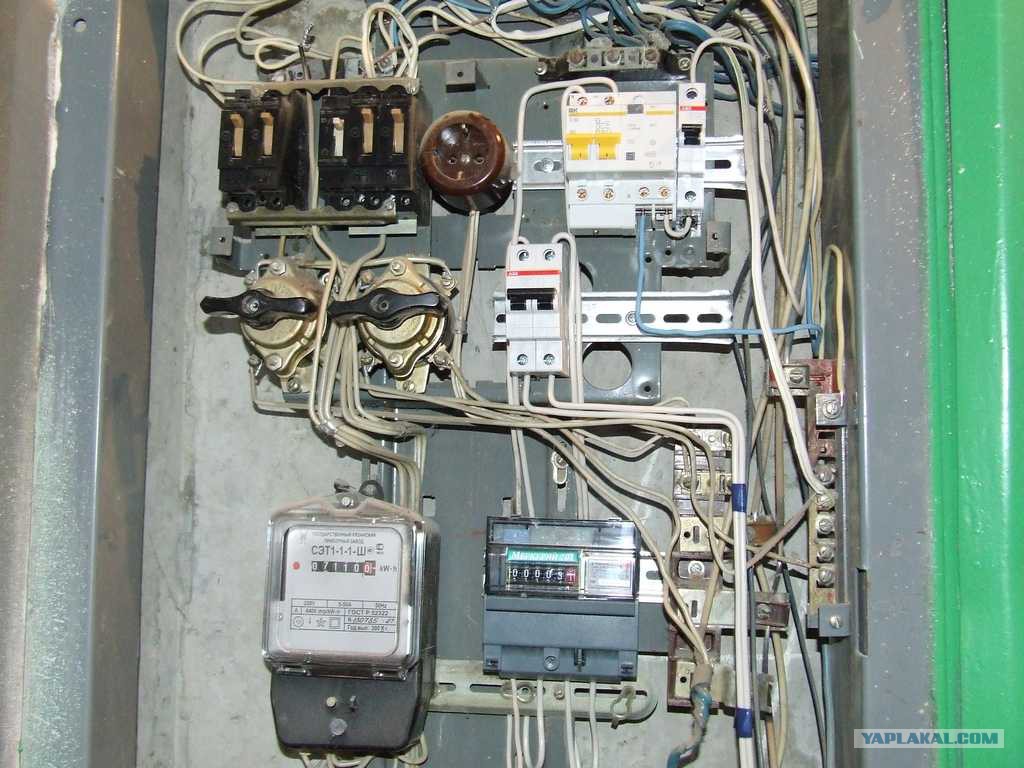

Вводной автомат до или после счетчика

В советское время все бытовые электросчётчики были рассчитаны на ток до 5 А и учитывали электроэнергию по одной цене, независимо от времени суток.

Сейчас их заменяют электронные приборы учёта электроэнергии, которые имеют много дополнительных функций и позволяют экономить на оплате за электричество за счёт включении мощных электроприборов в ночное время. При замене старого аппарата обычно устанавливается новый автоматический выключатель и при этом возникает вопрос, где ставить вводной автомат — до или после счетчика.

Можно ли перед счетчиком устанавливать автомат

Установка автомата перед счетчиком не только допускается, но и является обязательной согласно различным нормативным документам, а так же для обеспечения безопасности жильцов дома.

Что говорится в ПУЭ

Где вводной автомат ставится — до счётчика или после, определяется «библией» электромонтёров — Правилами Устройства Электроустановок. В этом документе в пункте 7.1.64 указано, что все приборы учёта должны иметь возможность замены без отключения электроэнергии остальным потребителям, поэтому перед ними должен находиться отключающее устройство, причём его необходимо устанавливать не в квартире, а в подъезде многоквартирного дома или во дворе частного.

Такое расположение коммутационного аппарата производится в двух целях:

  • выключение питания электропроводки в случае пожара;
  • отключение потребителей при отсутствии оплаты за электроэнергию.

Чаще всего по требованию электрокомпании выключатель нагрузки заменяется автоматическим выключателем. Это связано с использованием этого устройства в качестве ограничителя потребляемой мощности и установкой его в опломбированном ящике.

Важно! Самовольное снятие пломбы и замена автомата влечёт наложение штрафа инспектором электрокомпании.

Если перед электросчётчиком отсутствует защитное устройство, то согласно ПУЭ п.7.1.65 оно должно быть установлено после прибора учёта. При наличии нескольких отходящих линий допускается

подключение отдельного автомата на каждую из них, без общего автоматического выключателя.

Защита от пожара

Кроме нормативных документов, устанавливать автомат перед электросчётчиком требует тот факт, что это такой же электроприбор, как и телевизор или микроволновка и внутри него возможно короткое замыкание.

В этом случае установленный перед прибором автомат отключит напряжение и предотвратит выход из строя вводного кабеля. Поэтому, несмотря на то, что допускается монтаж перед счётчиком любого коммутационного аппарата, желательно, чтобы это был автомат или предохранители.

Где должен быть установлен коммутационный аппарат?

Где ставится вводной автомат, отключающий питание в квартиру, указано в ПУЭ п.1.5.36. Согласно этому документу, расстояние между прибором учёта и коммутационным прибором не должно превышать 10 метров. Это необходимо для упрощения ремонта и замены счётчика и затруднения хищения электроэнергии — к более короткому кабелю сложнее скрытно присоединить «левый» провод.

Взаимное расположение электросчётчика и автомата регулируется так же ПУЭ п.7.1.63. Согласно нормам этого пункта правил электросчётчики желательно устанавливать в общем блоке с автоматами или предохранителями, как это было ещё в Советском Союзе.

Следовательно, оптимальное место для установки прибора учёта в многоквартирном доме специально для этого изготовленный ящик, находящийся на лестничной клетке, а в частном доме во дворе.

Однако возможность выполнить эти требования имеется не во всех квартирах. В некоторых домах квартиры расположены в длинном коридоре, а в других вводной щиток общий для квартир на нескольких этажа.

Встречаются и более «экзотические» варианты, а приборы учёта в этих зданиях либо изначально монтировались внутри квартир, либо были перенесены в них в 90-е годы для предотвращения хищения.

Несмотря на то, что в этих домах нарушаются нормы ПУЭ, как правило, электрокомпания не настаивает на переносе электросчётчика к автоматам, за исключением случаев реконструкции внутридомовой электропроводки.

Какой аппарат нужно ставить перед счетчиком

В нормативных документах отсутствуют указания на то, какое именно коммутационное устройство должно устанавливаться перед прибором учёта. В ПУЭ содержатся только требования к месту установки — не далее 10 метров и снаружи квартиры, а так же к количеству полюсов. Поэтому допускается монтаж любого аппарата, разрывающего все подходящие провода одновременно.

Этим требованиям соответствуют:

  • автоматический выключатель, уставка которого соответствует номинальному току вводного кабеля;
  • пакетный выключатель, применявшиеся в подъездных щитках в советское время;
  • выключатель нагрузки или рубильник;
  • другие виды коммутационных приборов.

Удобнее всего устанавливать модульный автомат.

Этот прибор защищает подходящий кабель не только от перегрузки на линии, но и от замыкания в самом электросчётчике. Кроме того, такое расположение вводного автомата позволяет сэкономить место во внутриквартирном щитке.

Сколько полюсов должно быть в автоматическом выключателе

Количество полюсов в коммутационном приборе, расположенном перед счётчиком, определяется числом фаз в сети.

Однополюсный или двухполюсный автомат?

Независимо от того, где установлен вводной автомат — до или после счетчика, в однофазной сети он должен быть двухполюсным и отключать одновременно фазный и нулевой провода.

Это указано в ПУЭ п.7.1.21, где говорится, что при питании однофазных потребителей от трёхфазной сети нужно предусмотреть одновременное отключение обоих контактов. Это необходимо для защиты квартирных электроприборов от перенапряжения, возникающего при обрыве проводника N или PEN.

Несмотря на то, что такое отключение можно произвести вручную, в данном пункте ПУЭ содержится рекомендация установить реле напряжения РН, отключающее питание линии при повышенном или пониженном напряжении.

Допускается так же использовать автоматы с дистанционным отключением в комплекте с реле максимального напряжения или подключать к такому реле электромагнитный пускатель, но такая схема чаще используется на промышленных предприятиях.

Совет! Установка реле напряжения позволяет использовать вместо более дорогого электромагнитного УЗО электронное.

Трехфазная электропроводка

В данной ситуации в качестве вводного коммутационного устройства необходимо использовать аппарат, отсоединяющий все фазы. Этого требуют сразу два пункта ПУЭ — 7.1.64 и 1.5.36. В этом документе указано, что для безопасного подключения и замены прибора учёта электроэнергии необходимо отключать все питающие фазы одновременно, следовательно, в трёхфазной сети необходимо установить трёхполюсный автомат.

Обязательное отключение нейтрали в данном случае не требуется, так как при исправном нулевом проводе опасное напряжение в нём отсутствует. Оно может появиться только при обрыве PEN или N проводника на участке между зданием и подстанцией, поэтому во вводном щитке в здание желательно установить четырёхполюсный автомат.

Вывод

В нормативных документах имеется четкое указание, где ставить вводной автомат — перед счетчиком (ДО него). Причем не обязательно чтобы это был автоматический выключатель. Любой коммутационный аппарат, включая выключатель нагрузки, пакетный выключатель, рубильник и т.п. вполне допустимы.

Также имеется требования, это монтаж коммутационного устройства перед прибором учёта не далее 10 метров снаружи квартиры.

Однако установка автоматического выключателя перед электросчётчиком позволяет сэкономить место в квартирном электрощитке и средства на приобретение дополнительного выключателя нагрузки, рубильника или пакетного выключателя.
