Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.   Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т. д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

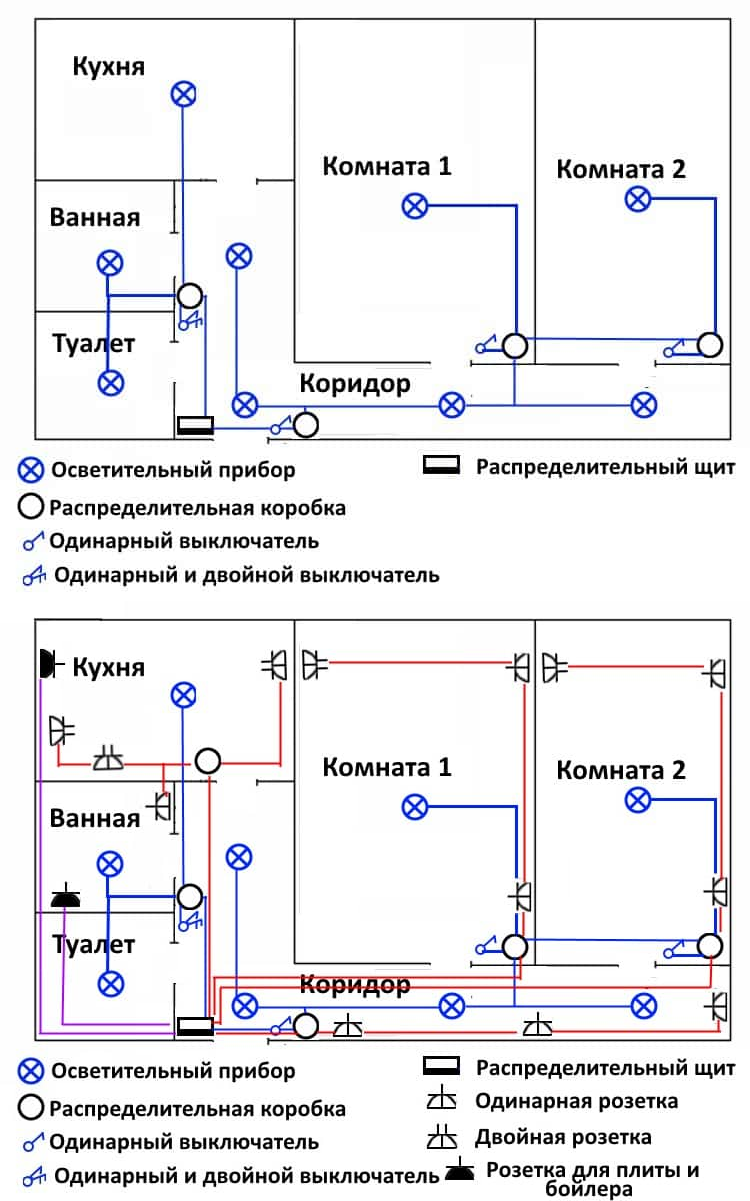

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

• Для кирпичного дома
• Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

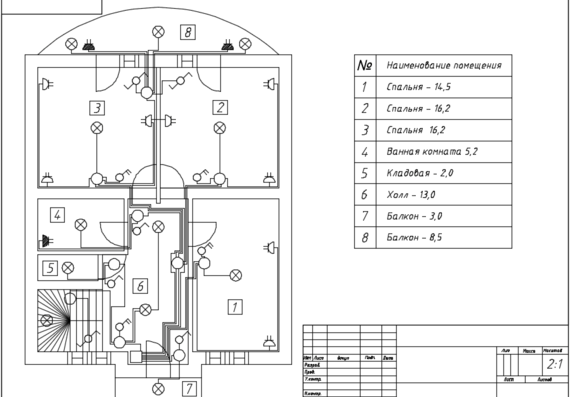

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Схема электропроводки в квартире: изучаем азы

Главная » Ремонт квартиры » Электрика » Схема электропроводки в квартире: изучаем азы

Схема электропроводки в квартире и любых других помещениях должна разрабатываться до начала проведения электромонтажных работ.

Вносить коррективы в этот документ во время монтажа бессмысленно – все должно быть продумано и распланировано заранее. Что включает в себя монтажная схема электропроводки квартиры и как она составляется?

Основные понятия

Электропроводкой называют систему проводов и силовых кабелей, обеспечивающую электричеством одну или несколько комнат квартиры или дома. Ее монтаж должен производиться в строжайшем соответствии с требованиями 7-го издания российских «Правил устройства электроустановок» (ПУЭ-7). С изучение этого документа и должно начинаться составление типовой схемы электропроводки квартиры или доме.

В каких случаях требуется производить монтаж электропроводки? Возможные причины проведения этого вида работ:

• обеспечение электричеством помещений только что отстроенного здания;
• замена пришедшей в негодность старой проводки – в этом случае новая электрическая схема проводки в квартире может не составляться;
• ремонт квартиры;
• приобретение более мощных бытовых электроприборов взамен имеющихся.

Электропроводка подразделяется на:

• открытую;
• скрытую.

Открытые провода в наши дни почти не применяются. Их сменила более надежная и незаметная скрытая проводка.
Скрытая, в свою очередь, подразделяется на:

• сменяемую – прокладываемую внутри пластиковых труб;
• несменяемую – укладывающуюся под слоем штукатурки.

Работы по замене или монтажу проводки должны начинаться с составления схемы электропроводки в квартиреили доме. Что это за схема и как она выглядит? Под названием «типовая схема электропроводки квартиры» скрывается ни что иное, как чертеж плана комнат и других помещений квартиры, на который нанесены условные обозначения электроточек и подходящих к ним проводов.

Составление схемы электропроводки в квартире

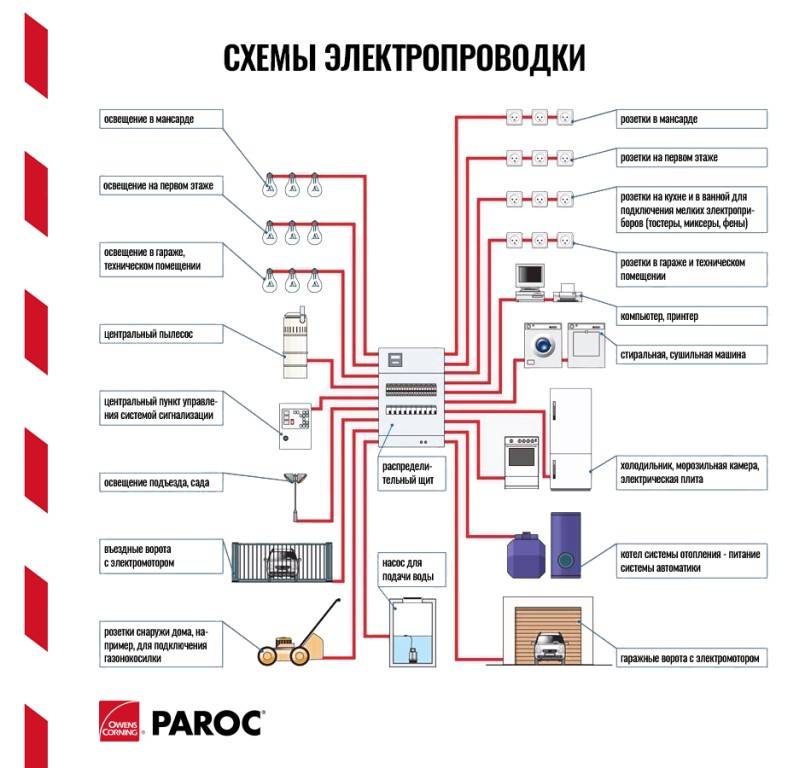

Типовая схема проводки в квартире имеет сложную ветвистую структуру: вводные питающие провода делятся на группы, а те, в свою очередь, разветвляются по комнатам. Составление схемы разводки электропроводки в квартире начинается с распределительного этажного щитка.

При составлении монтажной схемы электропроводки квартиры все приборы-потребители электроэнергии распределяются по группам. Чаще всего группы формируются следующим образом:

• I – освещение всех комнат квартиры за исключением санузла;
• II – питание розеток в жилых помещениях;
• III – освещение санузла;
• IV – питание розеток кухни.

Разбиение потребителей на группы позволяет решить следующие две задачи:

• обеспечение автономной работы бытовых и осветительных приборов – поломка, к примеру, холодильника и выключение соответствующего автомата приведут к обесточиванию потребителей только одной, четвертой, группы;
• облегчение поиска неисправностей – зная, в какой группе произошла неисправность, можно легко выявить проблемный участок.

Итак, наша схема разводки электропроводки в квартире выглядит так:

• трехфазный питающий кабель приходит в щиток;
• фазовый провод с щитка через счетчик идет на ввод мощного резервного автомата;
• с вводного автомата фаза уходит на вводные автоматы всех четырех групп;
• ноль, земля и фаза приходят на общую распределительную коробку;
• с общей коробки провода поступают на распределительные коробки комнат и непосредственно к потребителям (электроточкам).

Обычно схема электропроводки в квартире предусматривает подключение кухонных бытовых приборов с общей распределительной коробки: провод для питания плиты сразу прокладывается на кухню. Провода, питающие стиральную машину и кондиционер, идут к своим потребителям. Подключение котла (если он есть) тоже осуществляется с общей коробки. Иначе обстоят дела с розеточными и осветительными проводами. С общего распределителя они прокладываются к комнатным коробкам. Далее схема электрической проводки в квартирепредполагает подключение розеток к розеточному проводу, освещения – к осветительному.

Надеемся, статья поможет вам составить электрическую схему проводки в вашей квартире или любых других помещениях.

Схемы электропроводки в жилых домах

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения
» Жилая электропроводка: Руководство по домашней электропроводке

» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Схемы электропроводки в жилых домах являются важным инструментом для установки и тестирования домашних электрических цепей, они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Узнайте, чем делятся другие, на сайте Ask the Electrician:
Отличный веб-сайт. Очень информативно. Мэрилин из Беллмора, Нью-Йорк

Когда речь идет о домашнем электричестве, нужно учитывать гораздо больше, чем просто включить или выключить выключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.

Схемы электропроводки дома

1. Одиночный выключатель
2. 3-позиционный переключатель
3. 4-позиционный переключатель
4. Диммерные выключатели

• Схемы подключения розеток 120 В

1. Настенная розетка
2. Розетка GFCI
3. Розетка AFCI
4. Розетки, управляемые выключателем

• Схемы подключения розеток 240 В

1. Розетка для сушки белья
2. Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать. Зеленый или неизолированный провод — это провод заземления. Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также обозначают горячие провода. *Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и научиться им пользоваться. Узнайте больше о типах проводов и для чего они используются. Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.

Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, подобно легенде на карте.

Подробнее об электрооборудовании дома

Схемы и чертежи электропроводки в жилых помещениях

Схемы подключения

Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.
Подробнее о электрических схемах и символах

Схемы подключения переключателя

Один переключатель обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.
Подробнее о схемах подключения переключателей

Схемы трехпозиционных переключателей

• Трехпозиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
• Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

Подробнее о схемах трехходовых переключателей

4-позиционные электрические переключатели

• Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
• Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
• Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о схемах подключения четырехходового переключателя

Схема трехпозиционного диммера

• Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света. Оба подключены одинаково.
• Отличный способ насладиться более мягким светом и меньшими затратами на электроэнергию!

Подробнее о подключении трехпозиционного диммера

Схемы для переключателей

Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.

• Никогда не работайте с цепями под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
• Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестере электрического напряжения

ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.

Розетки на 110 В

• Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания. Схемы подключения и инструкции помогут вам в таких ситуациях.
• Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
• Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице. выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом.
Розетки
• GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или более старый проект модернизации дома потребует установки розеток, защищенных GFCI.
• Подключение этих устройств может быть сложным, поэтому я посвятил раздел, описывающий несколько методов подключения розеток и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

• Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 вольт, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
• Кухонная электрическая плита также может быть оснащена 3-проводным или 4-проводным шнуром или розеткой на 220 вольт, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
• Для большинства аппаратов для дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размеры которых соответствуют техническим характеристикам сварочного аппарата, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Схемы электропроводки в жилых помещениях

Подключение электрических розеток

Розетки 110 В

Розетки 220 В 90 260

Символы на электрической схеме

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Узнайте, как правильно подключить провода! Узнайте больше об электропроводке Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы прокладки домашней электропроводки Схемы подключения выключателей, с 3 и 4 направлениями Схемы подключения для 1 Розетки 20 В и 240 В Схемы подключения для GFCI ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о S Проблемы с флуоресцентным освещением и способы их устранения Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с флуоресцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему с освещением от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины жужжания, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Спросите электрика – База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с электропроводкой в ​​доме, и показывает, как выполняются проекты домашней электропроводки. . Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. с — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, включенная в список UL, указывает на неправильное подключение. Очень удобный и простой в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, который удобен для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Электропроводка Электрические розетки 120 и 240 В

» Домашняя электропроводка » Справочник по электропроводке
» Как подключить настенную розетку
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: полностью объясненных фотографий и схем подключения электрических розеток с требованиями к кодам для большинства новых или реконструируемых проектов, охватывающих розетки 120 В для специальных и универсальных цепей и розетки 240 В для специальных цепей, используемых для крупных приборов и оборудования.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Интерактивный, простой в навигации и профессиональный. Уис из Хьюстона, Техас

Подключение розеток 120 В и розеток 240 В для домашних электрических цепей

Видео по электромонтажу Электропроводка розетки, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь!

Электропроводка электрических розеток для моделей Range и Dryer Power Розетки в версиях для скрытого, поверхностного и панельного монтажа оснащены двойными контактами из толстого провода из медного сплава. Для обеспечения правильного подключения клеммы имеют идентификационную маркировку.

Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования. Новые нормативные требования к 4-проводным розеткам на 220 и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нулевого провода.

Существует много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.

стиль = «очистить: слева»>

Электропроводка для розеток 120 В

Розетки GFI и GFCI
Розетка для посудомоечной машины
Розетка для отходов
Электрические розетки AFCI для спальни
Розетки с выключателем 9 0023
Полугорячие розетки

Электропроводка для розеток 240 В

Электропроводка электрических розеток для Range и Dryer Power Розетки в версиях для скрытого, поверхностного и панельного монтажа оснащены двойными контактами из толстого провода из медного сплава.

Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования.

Новые кодовые требования к 4-проводным розеткам 220 В и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нейтрального провода.

Много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.

стиль = «очистить: слева»>

Розетки 240 В

РОЗЕТКИ ДЛЯ ПИТАНИЯ И СУШИЛКИ

Электрические розетки для кухонной плиты и духовки

Электрические розетки сушилок для белья

ПРИМЕЧАНИЕ. Домашние розетки на 220 и 240 вольт одинаковы.

В новых домах есть несколько 4-проводных цепей, рассчитанных на 120/240 Вольт, которые типичны для электрической сушилки и электрической плиты.

В старых домах вы обнаружите, что сушилка или плита могут иметь старые 3-проводные цепи, которые обычно называют цепями на 220 вольт.

стиль=»очистить: слева»>

Подробнее о розетках

Обсуждение проводки электрических розеток Модернизация электрической проводки розетки Уильям, из Виннипега, МБ, Канада спрашивает: Привет, я занимаюсь электрикой в ​​доме, которому более 100 лет. Мне было интересно, могу ли я использовать существующий двухжильный кабель, подключенный к розеткам с двумя контактами, для подачи питания на новые розетки с заземлением. Ответ Дейва: Уильям, нет, не следует использовать существующий 2-жильный кабель для подключения к заземленным розеткам, за исключением случаев, когда в розетке имеется внешний или отдельный заземляющий провод. лучше всего заменить старый 2-жильный незаземленный кабель новым 3-жильным кабелем с заземляющим проводом. Новый электрический кабель следует прокладывать, начиная с электрической панели, где заземляющий провод может быть соединен с основной клеммой заземления или системой. Наружная розетка Алан спрашивает: Я устанавливаю наружную розетку. Это тот, у которого шест воткнут в землю. Вопрос, который я получаю, заключается в том, насколько глубоко должен быть полюс в земле, чтобы соответствовать коду. Последний человек сделал очень плохую работу, и это нужно полностью переделать. Я просто хочу убедиться, что на этот раз все правильно. Ответ Дэйва: Алан, это будет зависеть от типа поддержки, которая будет использоваться. Например, стойка, обработанная давлением, может подойти, если она находится на глубине 18 дюймов в почве или на глубине 12 дюймов в бетонном основании. Следует учитывать вспомогательный материал и окружающую среду. Электропроводка — коммутация розеток Дэн спрашивает: Я живу в хорошем комплексе; ребята, которые ремонтируют вещи, на самом деле не знают, что они делают, поэтому я обычно просто делаю ремонт сам. Есть выключатель света, который управляет всеми четырьмя вилками двух разных розеток. Как я могу заставить переключатель управлять только одной вилкой или даже одной розеткой? Спасибо. Ответ Дейва: Дэн, это будет зависеть от того, где находится источник питания, причем источник питания должен быть как горячим, так и нейтральным. Если источник питания находится в розетках, то розетки можно переделать так, чтобы они были все время горячими, но если источник питания находится в настенном выключателе, то преобразование может быть невозможно без установки дополнительного кабеля. Просто все зависит от того, как установлены розетки и проводка выключателя. Последние вопросы и комментарии Как подключить розетку к выключателю Проводка Электрическая розетка для дома, Домашняя электрика, проводка которой включает в себя розетки и розетки на 110 вольт, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома. Метод заземления для цепи дополнительной панели Соединяется ли заземление розетки с изолированным заземлением или с нейтралью в подпанели… Существующая световая и розетка Дебби из Массачусетса спрашивает: У меня есть существующий свет, который управляется выключателем. Как я могу удлинить проводку для новой розетки с выключателем? Идентификация проводки электрической розетки У меня есть электрическая розетка с 1 белым проводом и 2 черными проводами. Все остальные мои розетки имеют 2 и 2. Это безопасно? Подключение электрических розеток в спальне Сколько розеток лучше для спальни 10 х 10 и расположение розеток из соображений безопасности… Электрические розетки и проводка выключателя света Я поменял выключатели и вилки в спальне. Я делал все по очереди… Подробнее см. в списке категорий вопросов по электротехнике. Вопросы об электрических розетках Вопрос от Фрэнка из Финдли, Огайо: Почему у меня низкое напряжение в настенной электрической розетке? В цепи моей спальни, если я включу пылесос на 12 ампер, это вызовет коричневое свечение в комнате. Сам выключатель на 15 ампер. Эта цепь также влияет на цепь моего холодильника и привела к тому, что холодильник, по существу, также потемнел, но он находится в своей собственной цепи. Также не будут работать электрическая плита и водонагреватель, а также вывоз мусора. Если вы включите мусоропровод, он фактически обесточит цепь освещения в спальне. Это не влияет ни на одну другую цепь, а только на эту. Я измерил все вилки и получил 120 В переменного тока. Я также измерил входящую мощность в коробку, и оба горячих провода имеют напряжение 120 В переменного тока. Если я подключу пылесос к розетке и включу его, я получу показания 59.VAC от розетки в номере и от холодильника. Я поменял предохранители и до сих пор так делает. Я пытаюсь понять, что может быть причиной этого. Ответ Дейва: Причина низкого напряжения в цепи электрической розетки Показания низкого напряжения, а также неправильная работа других цепей и устройств в доме обычно вызваны потерей соединения одного из основных силовых компонентов в электрической системе дома. Обычно это происходит из-за ухудшения электрического соединения или неисправности компонента, который вышел из строя и вызывает состояние обратной связи низкого напряжения. Это потенциально серьезное состояние, которое может привести к повреждению, поэтому проблема должна быть выявлена ​​и устранена квалифицированным электриком или подрядчиком по электротехнике как можно скорее.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка Розетки GFCI Проводка дома Электрические цепи Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки Устранение неполадок и ремонт электрооборудования Электропроводка Электропроводка Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее об электрических розетках Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Причины гудения, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. Что делать с заземляющим проводом Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение Заземляющий провод. Как подключить плиту для 3-х и 4-х проводных шнуров Я подключил свою 3-х проводную 40-амперную электрическую плиту, электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты. Подключение 4-жильного шнура к 3-проводной розетке Видео Как подключить 3-проводной шнур к новой плите и привязать нейтраль и землю к клеммам плиты | Проводка заземления и нейтрали для диапазона 220 вольт. 220 Электропроводка воздушного компрессора на 240 В Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли. электрические розетки — 1826

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, включенная в список UL, указывает на неправильное подключение. Очень удобный и простой в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, который удобен для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики
