Маркировка электрических кабелей для квартирной проводки

Если вы сталкивались с серьёзным ремонтом, значит вы знаете, что он обязательно повлечёт за собой и замену электрической проводки. Это происходит по двум причинам. Во-первых, даже грамотно сделанная в своё время электрическая сеть со временем устаревает. А изношенная проводка – это всегда потенциальная опасность для человека. Во-вторых, нередки случаи, когда ремонт осуществляется с целью включения других электроприборов в уже существующую сеть. В таком случае нежелательно соединять новую проводку со старой, поскольку из-за несоответствия показателей кабеля или материалов их изготовления могут возникнуть проблемы.

Поскольку именно кабели и электропровода являются основным источником электропроводки, важно разбираться в их маркировке. Она позволяет точно определять необходимые свойства проводников. Маркировка выглядит как цветовая разметка с различными условными значками, буквами, цифрами, этикетками, которые указывают на принадлежность провода к тому или иному виду, позволяя распознать тот или иной кабель среди остальных.

Понятия «кабель» и «провод» нередко путают. В чём же их ключевые различия?

Провод – это изделие, которое состоит из одной неизолированной жилы или одной и более изолированных жил, поверх которых имеется лёгкая неметаллическая оболочка, обмотка или оплетка из волокнистых материалов.
Кабель – гибкая конструкция, которая включает от одной до множества жил, каждая из которых заключена в отдельную оболочку. Другие элементы конструкции кабеля представлены на рисунке:

Маркировка проводов и кабелей

Начало маркировки – это буквенная часть. Каждая буква несёт определённый смысл. Так, первая буква обозначает материал жилы, вторая буква обозначает тип конструкции провода, третья буква обозначает материал или характеристику изоляционного слоя, четвёртая буква указывает конструктивные характеристики провода.

После букв в маркировке располагаются цифры, обозначающие данные о конкретном проводе или кабеле. Если первая цифра отсутствует, значит перед вами кабель или провод с одной жилой.

Если в кабеле есть жилы, которые отличаются по диаметру, то в маркировке прописываются все жилы через знак «+».

Подробности маркировки вы можете посмотреть на рисунке:

Для чего нужно знать параметры провода?

Выбор типа провода – это важное мероприятие, от правильности которого зависит безопасность человека. Ведь неверно выбранные показатели провода (значение сечения, величина номинального напряжения) могут привести к

замыканию или возгоранию открытых проводов, а также способствовать перегреву металла.

При нахождении рядом с проводом быстровоспламеняющихся материалов может произойти пожар в огромных масштабах, ток утечки или обесточивание помещения. Ошибка может стоить очень дорого – от небольшого ремонта участка стены до человеческой жизни.

Основные правила при выборе кабеля для электропроводки в квартире: какие формулы нужно знать

Первый шаг: определение сечения кабеля. Это точная величина, при определении которой нельзя полагаться на интуицию или свой глазомер. Известно, что когда ток протекает по проводам – они нагреваются. Следовательно, легко сделать вывод, что от силы тока зависит и нагрев провода. Есть специальные формулы, которые это доказывают.

Активная сила тока определяется по следующей формуле:

Так, данная формула объясняет взаимосвязь сопротивления (R) и силы тока (I). От того, насколько высоко сопротивление (R), будет зависеть, насколько сильно провод будет нагреваться.

Для определения сопротивления используют такую формулу:

Так, из формулы следует, что чем меньше площадь поперечного сечения (S) проводника, тем выше его сопротивление (ρ), а следовательно – и мощность.

Таким образом, правильно высчитанная площадь сечения нужна для обеспечения безопасности и возможности избежать перегрева проводки или неоправданных затрат.

Осторожно! Сечение кабеля и диаметр – это разные показатели, которые нельзя путать! Диаметр вы можете измерить обычной линейкой, а посчитать площадь сечения возможно через формулу:

В силу невысокой нагрузки для проводки в квартире выбирают провода с небольшим сечением – 1,5 квадратных миллиметров.

Специфика частного дома нередко требует применять провода с большим сечением из-за мощных потребителей.

Второй шаг: Мощность провода

При проектировании электрической проводки важно учитывать мощность, которую потребляет каждое электрическое устройство в сети (P). Этот показатель можно найти либо на этикетке, либо в паспорте прибора.

Формула, которая покажет значение общей силы тока, выглядит так:

I = (P1+P2+. ..+Pn)/220

При расчётах сечения кабеля воспользуйтесь такими данными: кабели из меди способны пропускать до десяти А/мм, в то время как алюминиевые кабели пропускают только восемь А/мм. Если вам нужно определить сечение кабеля, разделите показатель силы тока на его пропускную способность (8 или 10 в зависимости от материала изготовления кабеля). Итоговая цифра – и есть сечения кабеля.

Третий шаг: Токовая нагрузка – ещё одна величина, которую нужно знать при выборе провода. Она обозначает такую величину тока, при которой он сможет проводить через себя ток в течение самого долгого периода.

Расчёт сечения провода по току представлен ниже в формулах:

Четвертый шаг: Расчет по длине

Есть ещё одна зависимость показателей, которую всегда нужно принимать во внимание. От длины провода зависит потеря тока: чем больше длины, тем более высокая потеря тока осуществляется.

Так получается из-за увеличения сопротивления, которое нарастает в зависимости от увеличения длины проводника.

Металл жилы: медь или алюминий

Различают алюминиевую и медную проводку. Чтобы понять, на каком виде остановить свой выбор, рассмотрим их плюсы и минусы.

Преимущества алюминиевой проводки:

Главный фактор, который побуждает потребителей к эксплуатации проводки из этого материала – это бюджетная стоимость.
Малый вес: позволяет значительно упростить монтажные работы
Устойчивость к процессам окисления: алюминиевая проводка прослужит долгий срок, если не будет контактировать с окружающей средой
Есть защитная оболочка, которая гарантирует стойкость к процессам окисления

К отрицательным характеристикам проводки из алюминия можно отнести:

Возможность распада контактов по причине частого нагревания
Пониженная электропроводимость
Алюминий – это очень хрупкий материал. Отсюда следует, что при перегреве или сгибании он может переламываться. В среднем общий период эксплуатации алюминиевой проводки составляет не более тридцати лет
Сложность монтажа
По причине высокого значения удельного сопротивления и склонности к нагреву нужно использовать провода с сечением от 16 квадратных миллиметров (ПЭУ).

Достоинства медной проводки:

Выдерживает очень большую токовую нагрузку, в процессе использования её провода не перегибаются

Отличная электропроводность
Устойчивость к окислительным реакциям
Гибкость – ещё одно важное преимущество такого типа проводки. Кабель из меди способен легко возвращаться в своё прежнее положение. Это значительно облегчает процесс монтажа
Период эксплуатации – пятьдесят лет

Недостатки медной проводки:

Высокая цена

Зачастую стоимость медной проводки может быть вдвое выше, чем стоимость алюминиевой.

Таким образом, преимуществ у медной проводки значительно больше. Поэтому наиболее рационально будет использовать медную проводку. При невысоком бюджете можно комбинировать материалы, следуя определённым правилам безопасности. Соединение разных материалов возможно 4 способами: «орешек», клеммные колодки, пружинные клеммы, при помощи болта.

Следовательно, выбирая материал проводки, нужно обращать внимание на такие положения как:

Прочность. В ГОСТе указывается, что медный провод выдерживает до восьмидесяти перегибов, а провод из алюминия – не более 12. Но, если проводка проходит в стене, полу или спрятана под потолком, этот фактор становится неважным.
Стоимость
Сопротивление
Легкость монтажа

Востребованные кабели для электрической проводки в квартире или доме

Кабель ВВГ – это универсальные кабели, которые представляет собой конструкцию с жилой из меди. Кабель также имеет изоляцию и оболочку из поливинилхлоридного пластиката и может выдерживать напряжение цепей переменного тока до 1000 Вольт. Форма сечения у кабелей ВВГ может быть разной – плоской, квадратной, треугольной, круглой. Изделия отвечают всем требованиям безопасности и отличаются невысокой ценой. Обеспечивают лёгкий монтаж благодаря своей надёжной конструкции. Одно из преимуществ ВВГ – это его широкий температурный рабочий диапазон. Кабель можно эксплуатировать как при очень низкой температуре, так и при очень высокой (от -50 °C до +50 °C). Также нельзя не отметить, что данный провод способен выдержать повышенный уровень влажности (вплоть до 98%). За счёт таких характеристик, кабели ВВГ применяют в самых разных сферах – не только в квартирах и жилых помещениях, но и в промышленном хозяйстве. Часто используется для электропроводки на даче.

Кабель NYM – современный тип силового кабеля, который был разработан немецкими инженерами. В качестве главного материала изготовления применяется медь. NYM может состоять из одной, двух, трёх, четырёх или пяти жил. Этот тип также является универсальным. Монтировать данный вид кабеля допускается как в сухих, так и во влажных помещениях, как под штукатуркой, так и снаружи, как в кирпичной кладке, так и в бетоне. Его используют при напряжении цепей переменного тока, которые не превышает 660 В. За счёт особой конструкции промежуточной оболочки этот вид часто советуют профессиональные электромонтажники. Кабель NYM позволяет обеспечить электропроводку силовых линий и сетей освещения, устойчив к широкому диапазону температур.

Оба вида кабелей имеют схожие преимущества: обладают высокой эластичностью, что значительно облегчает процесс монтажа, имеют качественное исполнение, устойчивость ка возгораниям, возможность самозатухания и большое разнообразие выбора.

Однопроволочный и многопроволочный кабель: в чём отличие?

Однопроволочный кабель – это кабель с высокой жесткостью, часто применяется при стационарной электропроводке.

Многопроволочный провод – это такой провод, которые включает в себя множество тонких проволочек, формирующих сечение жилы. Они характеризуются отличной гибкостью – их можно неоднократно сгибать, разматывать, сматывать. Чаще всего имеет обозначение «ПВ3 1х4», где ПВ – провод виниловый, 3 – класс гибкости, 1х4 — одна жила сечением 4 квадратных миллиметра. Срок службы многопроволочного кабеля составляет не более пятнадцати лет.

В домашней проводке можно использовать любой тип – выбор зависит от способа монтажа и эксплуатации.

Разновидности проводов, которые не следует использовать в квартире

Мы уже выяснили, что в отличие кабеля, который имеет двухслойную и прочную изоляцию, провод является более слабым изделием с лёгкой изоляцией. Главный недостаток проводов – это их низкая стойкость к долгому нагреву, что при длительной нагрузке может привести к возгоранию. Именно по этой причине они не соответствуют требованиям правил устройства электроустановок по электропроводке в квартирах и жилых домах.

Провод ПВС – это самое популярное изделие для соединения с электросетью, бытовыми приборами и любых потребляющих электроэнергию устройств. ПВС состоит из нескольких жил – от двух до пяти проводников из меди, которые защищены поливинилхлоридной изоляцией. Поскольку жилы являются многопроволочными, ПВС характеризуется высоким уровнем гибкости.
Провод ШВВП – это провод с токопроводящими жилами. Имеет прямоугольную форму, поскольку параллельные жилы лежат в одной плоскости. Каждая жила и сама оболочка изготовлены из поливинилхлорида-пластиката

Провод ПВВП – провод с токопроводящими медными жилами и изоляцией из поливинилхлоридного пластиката. Обычно применяется для организации электропроводки в бетонных конструкциях, под штукатуркой, в кирпичной кладке или снаружи потолков и стен. Главное условие – отсутствие каких-либо механических нагрузок на провода
Провод ПУНП – это универсальный гибкий провод, который может быть представлен как в двухжильном, так и в трехжильном исполнении, которые располагаются по отношению друг к другу параллельно. Сечение ПУНП составляет от 1,5 до 6 квадратных миллиметров. Изоляция – поливинилхлоридная. Применение: стационарная прокладка в осветительных сетях при напряжении цепей переменного тока, не превышающего 250 вольт. Главным достоинством этого вида проводов является их плоская конструкция, которая гарантирует удобно для монтажа в труднодоступных местах. В качестве положительных моментов потребители также отмечают большое разнообразие выбора по сечению и числу жил. Но стоит понимать, что это бюджетный кабель, он неустойчив к высокой температуре и может разрушиться под её воздействием.

Маркировка электрических кабелей и проводов

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

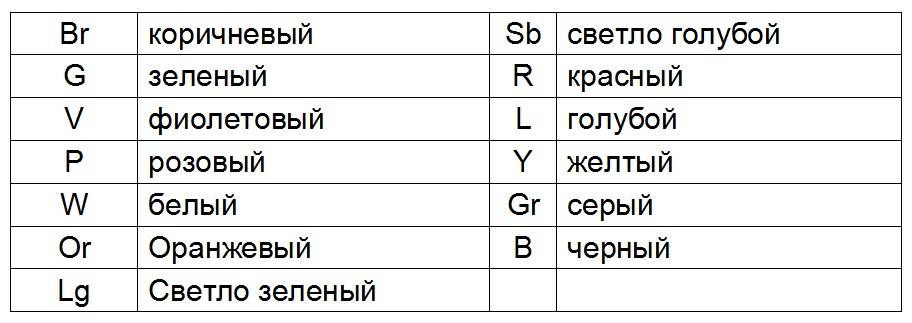

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

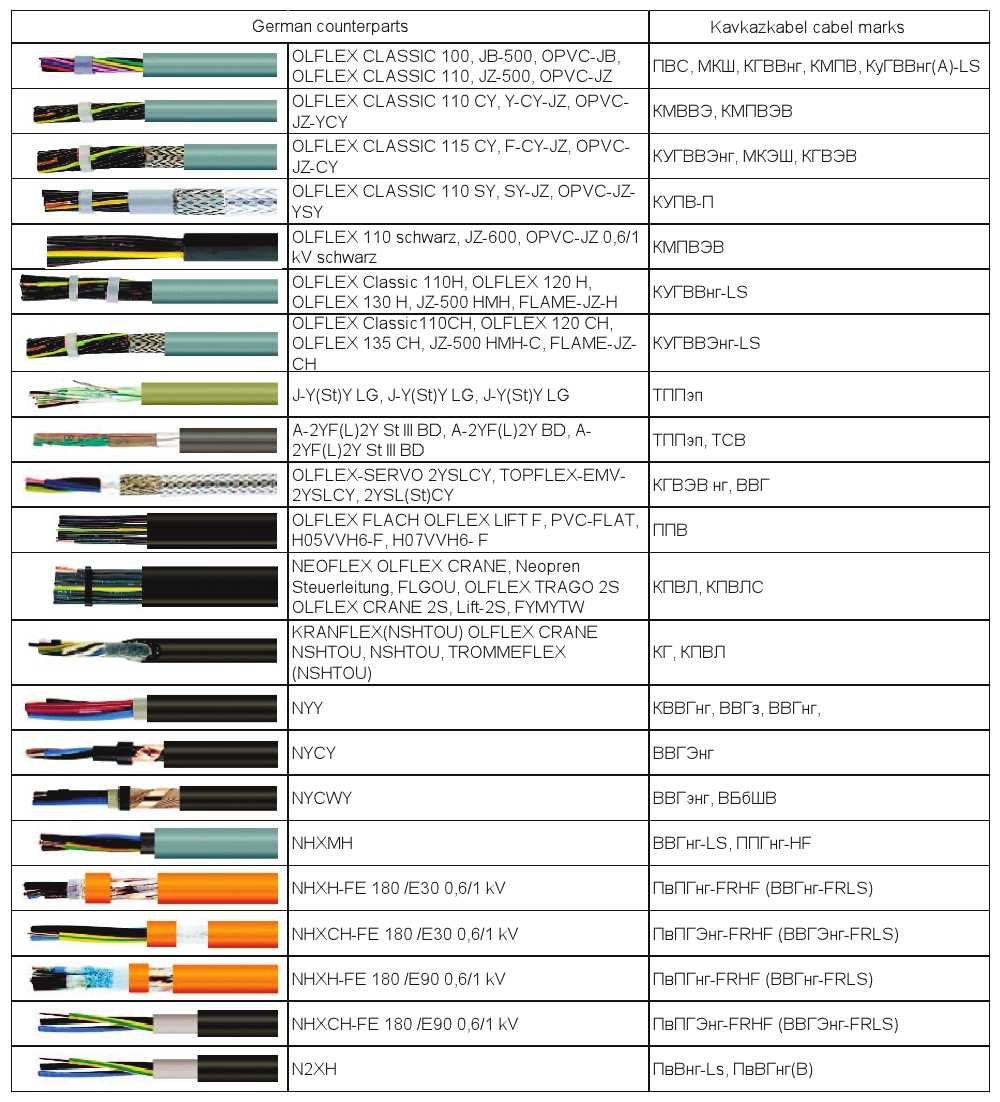

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Маркировка проводов 101 | Графические продукты

По мере того, как на вашем рабочем месте появляется все больше и больше проводов и кабелей, становится все более и более важным знать, какой шнур куда ведет. Сетевой кабель, подключенный не к тому порту, может потребовать много времени для устранения неполадок; отсоединенный заземляющий провод может стать причиной смертельного пожара.

Системы маркировки проводов

Лучший способ предотвратить коммутацию кабелей и связанные с этим несчастные случаи — маркировать каждый кабель по отдельности. В хорошей системе маркировки каждый кабель можно идентифицировать с первого взгляда; вы должны быть в состоянии сразу сказать, для какого типа соединения предназначен этот кабель и куда он ведет. Один из лучших способов достичь этой цели — совместить цветовое кодирование и письменные детали.

Цветовая кодировка для маркировки проводов

Системы цветовой кодировки проводов обеспечивают немедленное распознавание, но к аналогичной проводке в разных ситуациях применяется несколько разных стандартов. Цветовой код, который вы знаете, может не совпадать с кодом, используемым в другом учреждении или даже на другом оборудовании. Если в вашей системе маркировки проводов используются цветовые коды, вы должны разместить описание системы рядом с затронутыми проводами.

Письменные данные для маркировки проводов

Добавить письменные подробности для большей конкретики; кабель может быть помечен описанием его происхождения и назначения, или он может отображать ссылочный номер или код, который можно найти на схеме проводки. Этот уровень детализации имеет решающее значение для нескольких одинаковых проводов, где одно только цветовое кодирование не поможет. Письменная информация полезна только в том случае, если вы можете ее прочитать; если маркировка поцарапана, стерта или слишком мала и недоступна, ее может вообще не быть.

Типы маркировки проводов

Чтобы объединить два метода, используйте цветовую кодировку для обозначения типа кабеля или соединения и используйте письменные данные, чтобы точно определить, какое соединение обслуживает кабель или куда он ведет. Кабели и провода можно маркировать этикетками с флажками, обмотками проводов или термоусадочными трубками.

Этикетки для флажков

Этикетки для флажков называются так потому, что они сгибаются вокруг проволоки, при этом концы этикетки склеиваются, образуя «флажок», который выделяется. Это обеспечивает достаточную площадь для письменной информации, что полезно для очень тонких проводов. Привлекательный флаг может выделить один важный провод среди десятков других. Однако этикетки с флажками могут зацепиться за другие провода или корпуса, и их можно легко порвать, изнашивать или потерять.

Проволочные витки

Проволочные витки лучше всего подходят для постоянной маркировки кабелей. Вместо того, чтобы загибать проволоку только один раз, прозрачный «хвост» проволочной обмотки полностью огибает проволоку, а затем накладывается поверх печатного материала. Закрывая эти напечатанные детали, прозрачная часть этикетки действует как защитный экран, предотвращая ее изнашивание; прилипая к себе и даже снова наматываясь, проволочная обмотка может стать наиболее надежно закрепленным типом этикетки для кабелей. Иногда проволочная обмотка даже дольше провода, к которому она прикреплена!

Термоусадочные трубки для маркировки проводов

Термоусадочные трубки состоят из специального полиолефинового материала, который дает усадку при нагревании. Вы можете создать полную этикетку в форме трубки, надеть ее на конец кабеля и затянуть этикетку при нагревании. пистолет. Термоусадочные трубки более гибкие, чем проволочная обмотка, и не оставляют следов, если вам нужно снять их для последующей повторной маркировки. Они выглядят очень чисто и профессионально и идеально подходят для кабелей, которые будут видны в готовой системе. Недостатком термоусадочной трубки является то, что вам нужен доступ к концу кабеля, чтобы пометить его таким образом; проволочную обмотку можно наложить на середину длинного провода, не отсоединяя ни одного конца, но термоусадочную трубку нельзя.

Размер текста для маркировки проводов

Следующий вопрос заключается в том, насколько велика ваша печатная информация. Этот текст должен быть достаточно большим, чтобы его можно было легко прочитать, но достаточно маленьким, чтобы он был полностью виден с одной стороны кабеля — если половина буквы находится на другой стороне кабеля, его будет нелегко прочитать! Высота этих букв должна соответствовать диаметру кабеля. Как правило, не делайте буквы выше диаметра кабеля и не делайте их меньше половины этого размера. Большой текст в этом диапазоне легче читать, а заглавные буквы четче, чем строчные.

Например, если вы маркируете провод калибра 16 (AWG), диаметр провода будет около 0,05 дюйма; текст на этикетке может иметь высоту от 0,05 дюйма до 0,025 дюйма и должен быть написан заглавными буквами. В большинстве документов, распечатываемых с компьютера, текст будет как минимум в два раза больше; все, что подходит для провода 16 калибра, должно быть очень мелким шрифтом!

Если вы используете термоусадочную трубку, помните, что ваш текст будет уменьшаться вместе с трубкой; большинство термоусадочных трубок при использовании достигают от половины до одной трети своего первоначального размера. Продолжая использовать это эмпирическое правило, если вы будете маркировать 0,25-дюймовый кабель термоусадочной трубкой, ваш первоначальный текст должен иметь буквы высотой около 0,5 дюйма.

Поскольку большинство дизайнерских программ на компьютерах используют «точки» для измерения размера текста, может быть полезно запомнить еще один ярлык. В качестве грубой оценки вы можете умножить предполагаемую высоту (в дюймах) заглавных букв на 100, чтобы получить размер этого текста (в пунктах). Заглавные буквы высотой 0,12 дюйма в большинстве шрифтов будут иметь размер около 12 пунктов.

Маркировка проводов и этикетки для кабелей

Широкий выбор маркеров для проводов : настраиваемых буклетов, диспенсеров и ярлыков для маркировки кабелей и проводов. Доступен в нескольких вариантах, включая самоламинирующиеся и термоусадочные. Идеально подходит для маркировки кабелей в вашем доме или офисе, так что вы больше никогда не запутаетесь, какую вилку вытащить!

Попытка найти нужный провод в районе с интенсивным движением кабелей может превратиться в кошмар. Отличить компьютерный кабель от легкого шнура питания все равно, что найти иголку в стоге сена. Точно так же, если вы работаете с большим количеством мощных кабелей, важно знать, какой из них не только облегчает вашу жизнь, но и обеспечивает вашу безопасность.
В какой бы ситуации вы ни находились, маркеры проводов помогут вам легко отличить, какой кабель к какому устройству относится. Не только это, вы даже можете добавлять небольшие заметки для других людей, которые могут иметь дело с проводами. Несмотря ни на что, это простой шаг, который сделает вашу жизнь в сто раз проще!

Маркеры для проводов во избежание путаницы

Различные типы маркеров для проводов

Листы для печати настолько просты в использовании, что каждый может это сделать! У нас есть варианты, позволяющие печатать прямо с домашнего компьютера, даже пустые этикетки, которые можно использовать на лазерном принтере, а также этикетки с обозначениями портов и лицевой панели, которые идеально подходят для идентификации портов.
Предварительно напечатанные этикетки не представляют сложности для тех, кто хочет легко маркировать или нумеровать кабели. Они поставляются со всеми номерами от 1 до 10 и надеваются на кабели, избегая разъемов и вилок, поэтому их очень легко установить. Кроме того, они не имеют клея, поэтому не оставляют после себя липкой массы.
